Google谷歌作为全球公认最大的搜索引擎公司，能说的点实在是太多了。而其中基于Chrome OS设计的Chromebook可能在看的小伙伴中就有不少人在用，不管是哪个品牌的，用过的都会对该类设备赞不绝口。
此前充电头网拿到了一款Chromebook标配的电源适配器，由知名大厂LITEON光宝科技代工生产，输入端插脚不仅可折叠，而且为独立模块化设计，可拆卸进行更换，使得适配器能够在更多的地区使用。此外自带USB-C输出线缆，支持20V3A 60W PD快充。下面我们就对这款适配器进行详细拆解，看看做工用料如何。
一、Chromebook 60W快充适配器外观
适配器采用方块造型设计，外面磨砂处理，中心设计有Chrome。
充电器配备可折叠美规插脚。
插脚模块独立设计可拆卸。
按压旁边的按钮即可将插脚取出更换，让适配器能够在不同的地区使用。
插脚连接端设计成梅花插头，两侧还有定位板，连接牢固不易松动，规格为7A 125V。
输出端外壳上印有适配器参数信息
输入：100-240V~50/60Hz 1.5A
输出：5V3A、12V3A、20V3A
适配器由光宝科技制造，通过了UL、GS、EAC、PSE、NOM等认证。
此外还设有理线槽，整理线缆携带更方便。
自带线缆是USB-C线，线身外套蓝色塑料编织网外衣保护，不易磨损更加耐用。
测得机身长度为75mm。
宽度也是75mm。

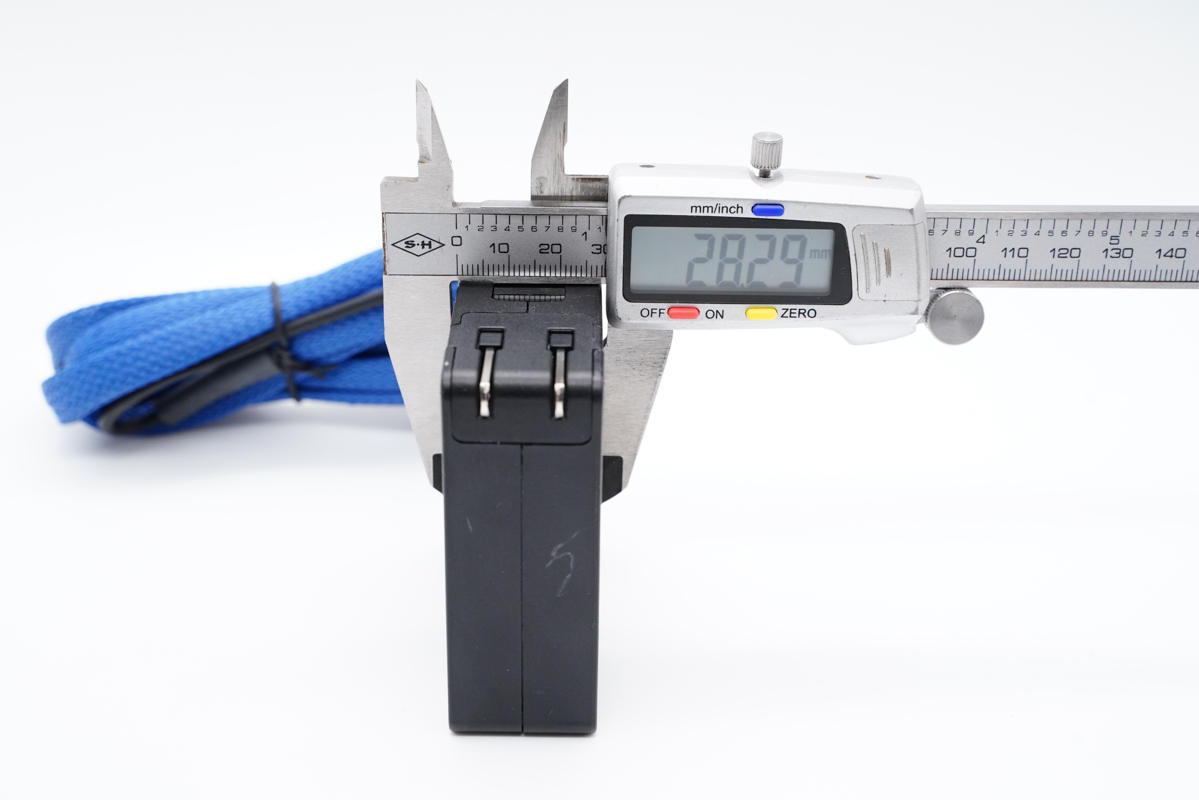

机身厚度为28mm。
线缆长度约为83cm。
总重量约为228g。
使用ChargerLAB POWER-Z KT002测得适配器仅支持PD2.0快充协议。
此外还具备5V3A、12V3A、20V3A三组固定电压档位。
二、Chromebook 60W快充适配器拆解
沿侧身组装缝将外壳拆开，超声波焊接封装。
输入端线芯套有绝缘胶套，PCBA模块覆盖散热片并粘贴马拉胶带绝缘固定。
拆掉大散热片，可以看到模块其中两侧还配有额外散热片，初级开关MOS管以及同步整流管使用螺丝固定在散热片上进行散热。高压滤波电解电容、变压器、小PCB板等打胶处理。
PCB板正面一览，右下角是初级侧元器件，左上角是次级侧元器件。
PCB板背面一览，初级次级以对角倾斜方向分隔。
输入端一览，整流桥固定在这一侧的散热片上，右侧一颗共模电感包裹绝缘胶带。
延时保险丝规格为3.15A 250V。
安规X电容容量0.33μF。
共模电感双线绕制。
另一颗特写，两级设计用于滤除EMI干扰。
整流桥特写。
高压滤波电解电容来自TAICON台湾电容器制造厂（股）公司。
规格为420V 100μF。
主控芯片供电电容特写，规格为100V 15μF。
另一颗小电容规格为35V 4.7μF。
开关电源主控芯片采用恩智浦TEA18361，是一颗支持绿色模式的反激控制器，支持高负载时准谐振模式运行，轻负载降低频率或采用DCM模式运行降低功耗，采用谷底开通。
高低压MOS管使用螺丝固定在散热片上。
初级开关MOS管采用东芝TK12A60D，NMOS管，耐压600V。
初级电流检测电阻。
变压器特写，来自知名大厂LITEON光宝。
1007光耦，用于初级次级通信，反馈输出电压。

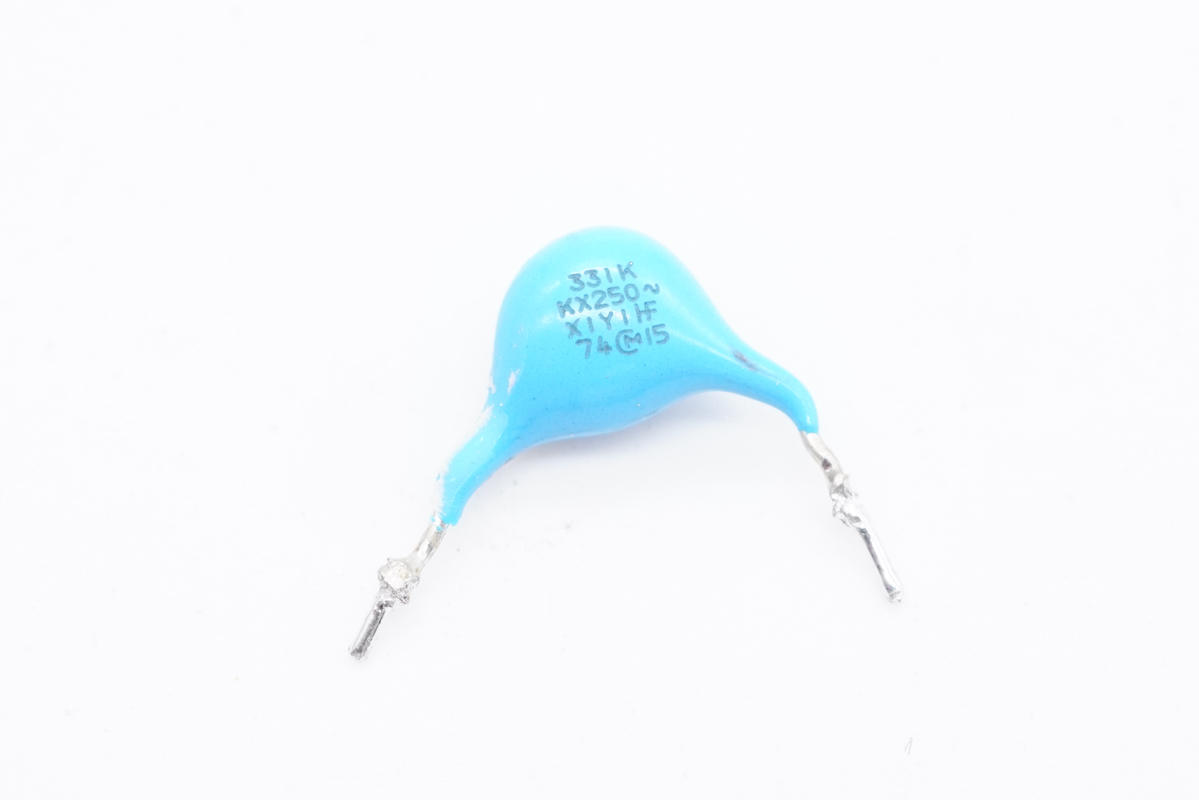

蓝色Y电容特写。
另一颗特写。
同步整流控制器特写，丝印LTA1205。
同步整流管来自安森美，丝印085N10A。
输出端焊接一块小板，右边是两颗滤波电容。
两颗输出滤波电解电容采用日本化工KZH系列，规格均为25V 680μF。
小板拆下，正面有一颗大芯片。
背面有一颗五脚芯片和三颗三极管。
STM32F031F6P7的单片机，来自意法半导体，负责电源控制及保护功能。
TI TPS70933低压差稳压器，为单片机供电。
丝印WBTV的芯片。
输出保护管采用安森美FDMS6681Z，PMOS管，耐压30V。
全部拆解完毕，来张全家福。
充电头网拆解总结
作为谷歌Chromebook标配的适配器，基于便携、便用设计，整体来看还是相当有意思的。充电器插脚可折叠可拆卸，机身上还设有理线槽，此外线缆外衣为塑料网，与常见的布艺材质线缆相比也是反差很大。最后是这款充电器只支持PD快充，是一款专为笔电设计的电源配件。
充电头网拆解了解到，作为大品牌产品的充电配件，这款充电器的用料做工水准都很高。采用了恩智浦TEA18361主控芯片，意法STM32F031F6P7的单片机，此外采用台系和日系知名品牌电容进行输入输出滤波，PCBA模块覆盖散热片散热。
