第二款小电共享充电宝PB2-5000外观设计ID和PB-5000型号的一样，都是显眼的绿色设计。虽然风格一样，但机身样式稍有不同，这款充电宝一端采用弧面设计，侧面看去很像滑雪橇。此外Micro USB、Lightning和USB-C输出线缆分离，不再集成到一起。
充电宝也是具备5000mAh容量以及支持5V2.1A输入和5V2.4A输出。下面我们就把小电这款共享充电宝拆开，看看内部设计用料。
一、小电5000mAh共享充电宝外观

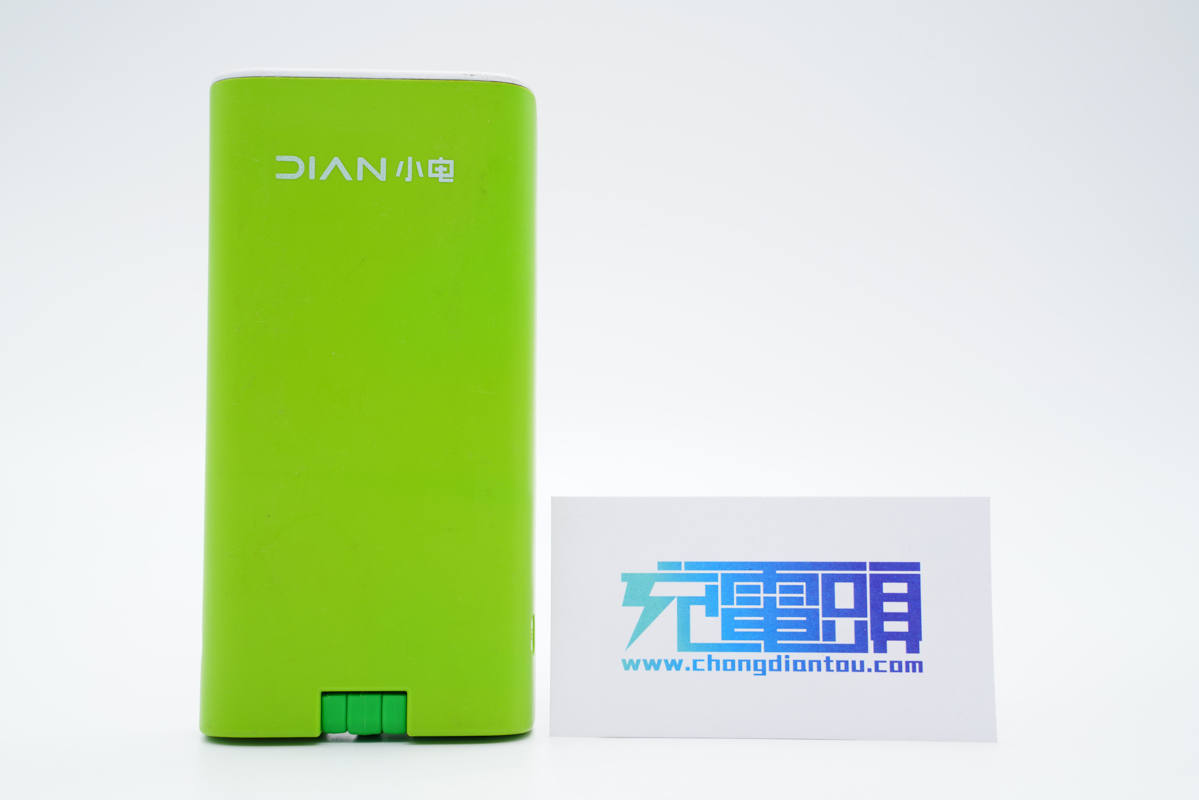

小电共享充电宝采用统一的白绿配色塑料外壳设计，这一款也不例外。机身壳磨砂，两侧弧面过渡，正面印有小电品牌logo。

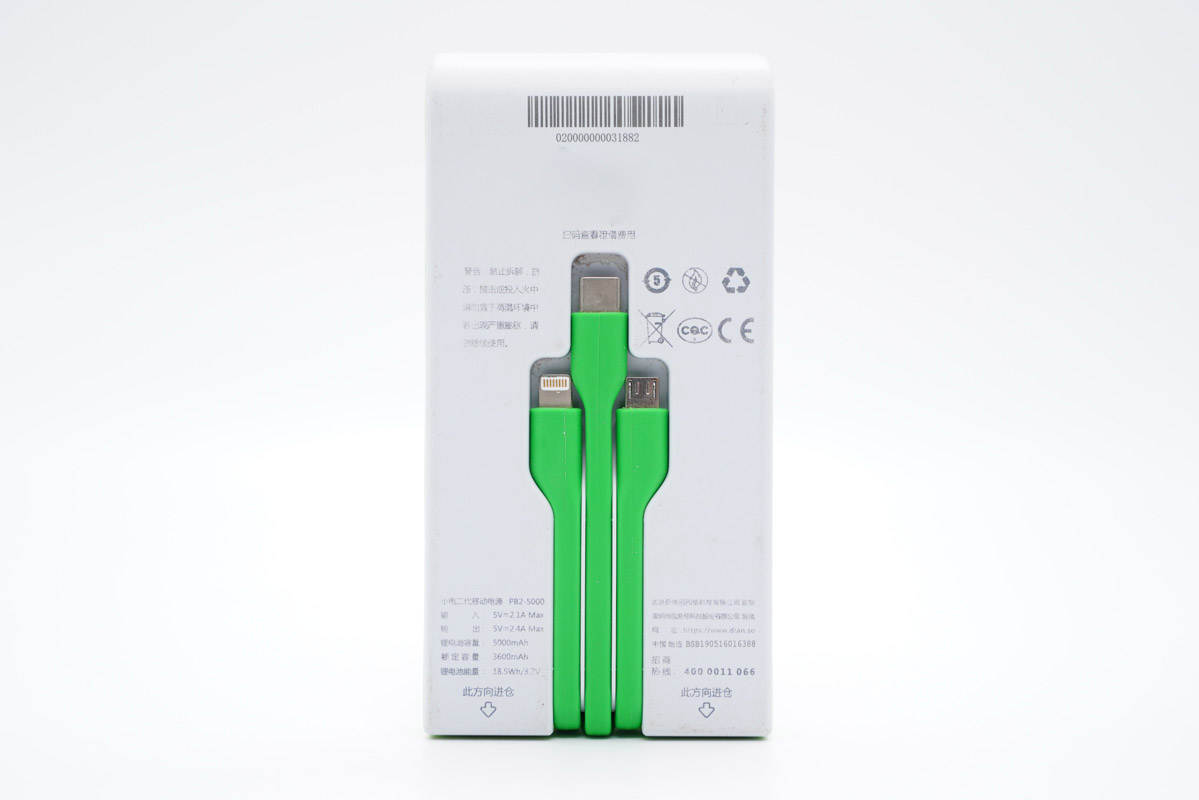

机身背面设有理线槽，外壳上印有产品参数信息。
产品型号：PB2-5000
输入：5V2.1A
输出：5V2.4A
锂电芯容量：5000mAh
额定容量：3600mAh
锂电池能量：18.5Wh/3.7V
制造商：深圳市倍斯特科技股份有限公司
监制：北京伊电园网络科技有限公司

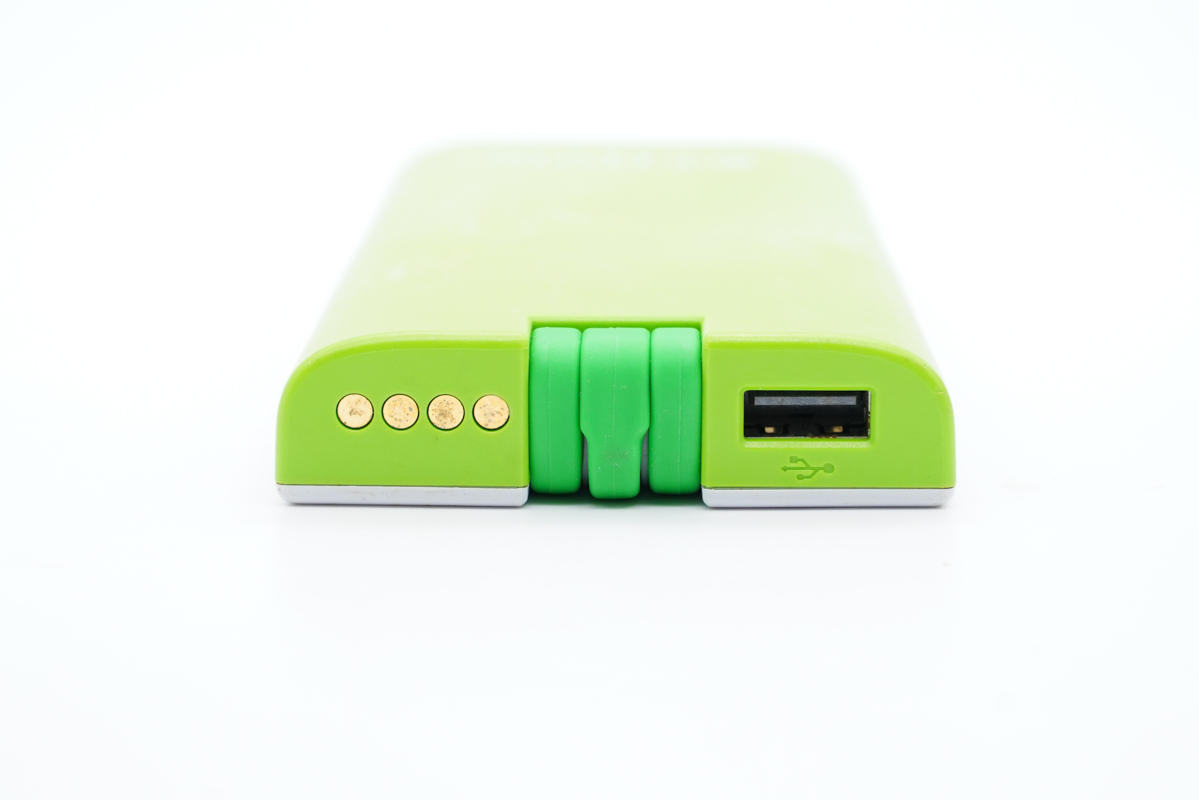

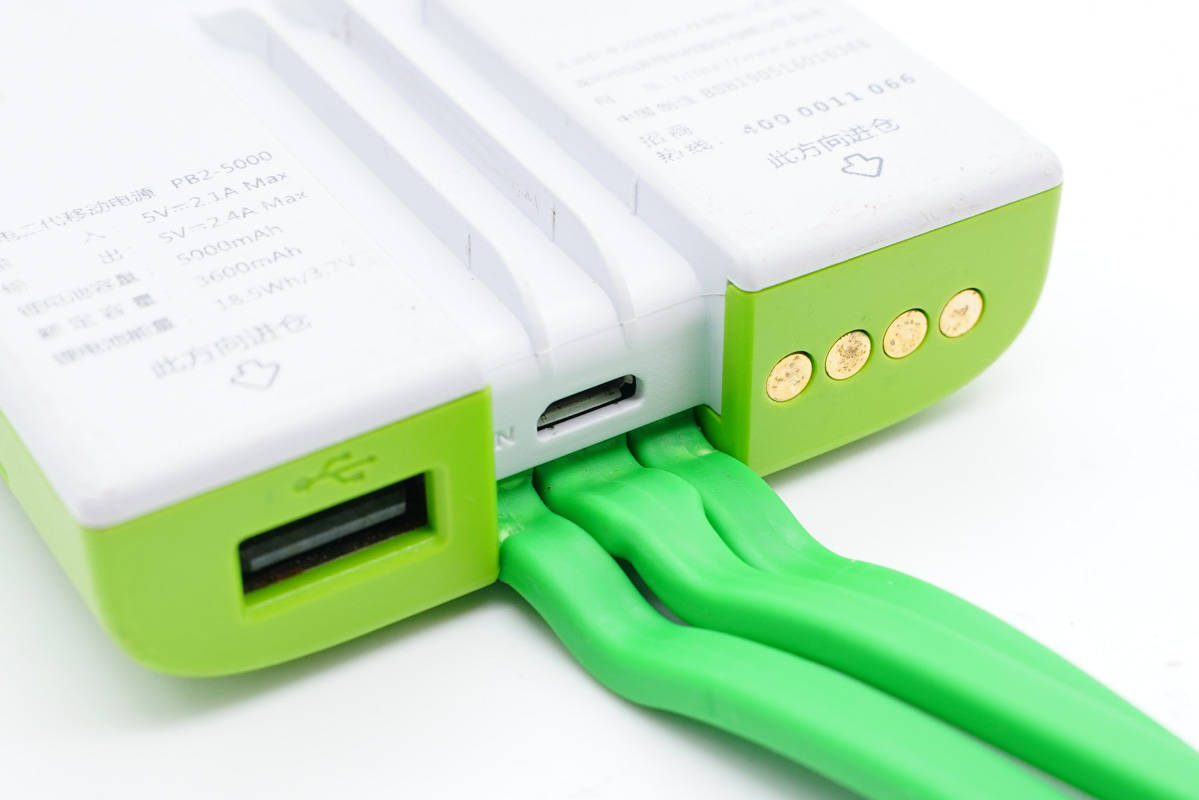

机身一端设有充电触点以及USB-A输出接口。

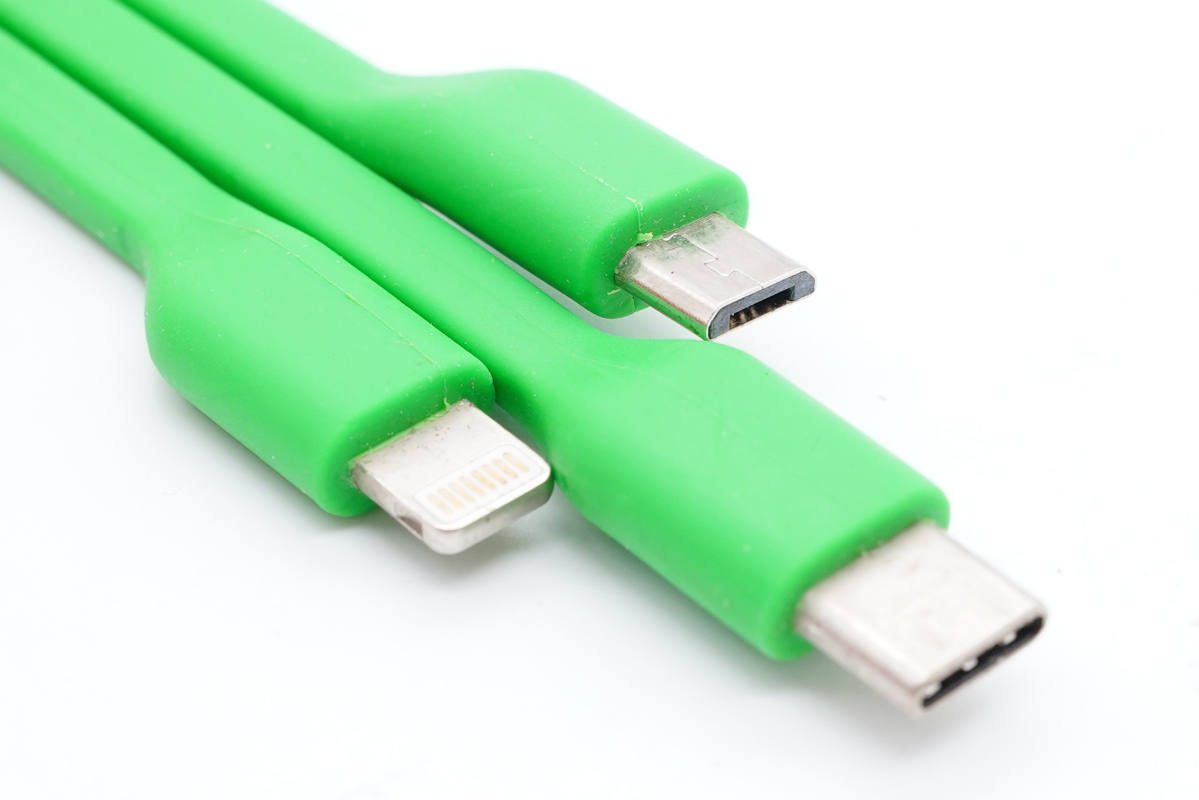

自带Micro USB、USB-C和Lightning三条输出线缆。
取出线缆，可以看到这一端中间还有Micro USB输入接口。

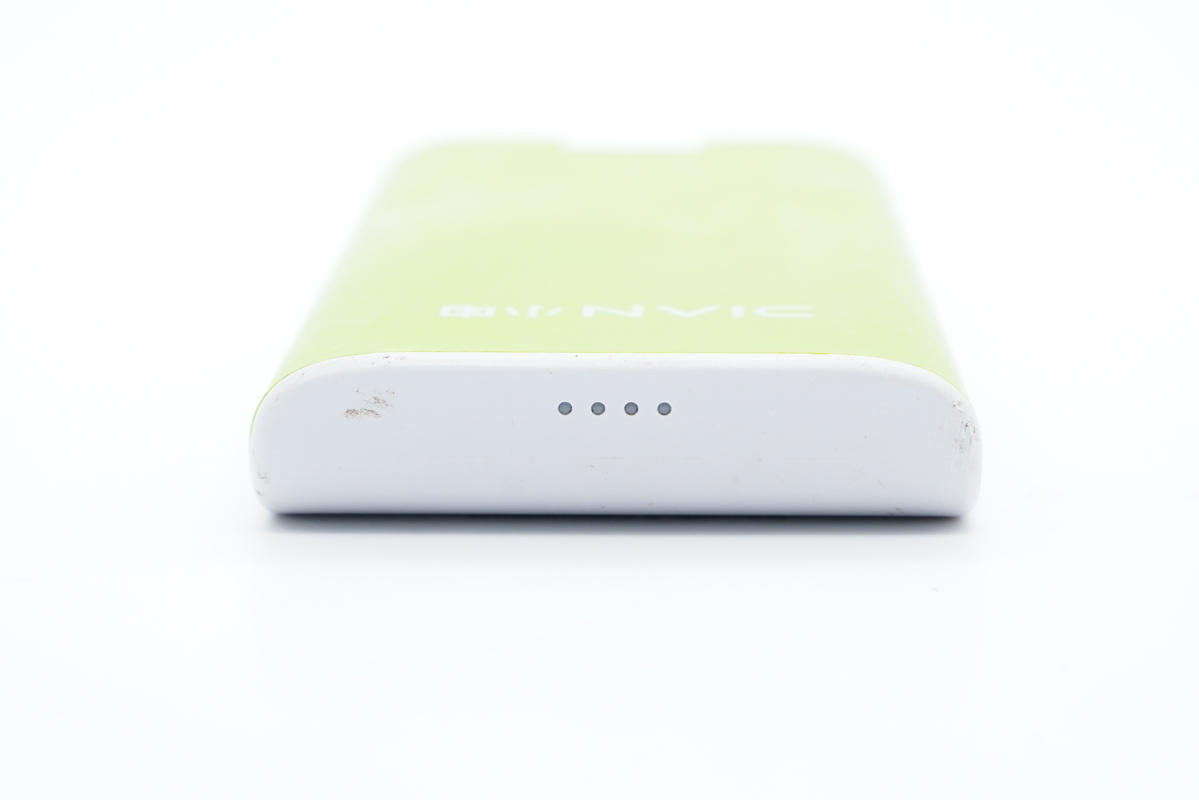

另一端设有LED电量指示灯。

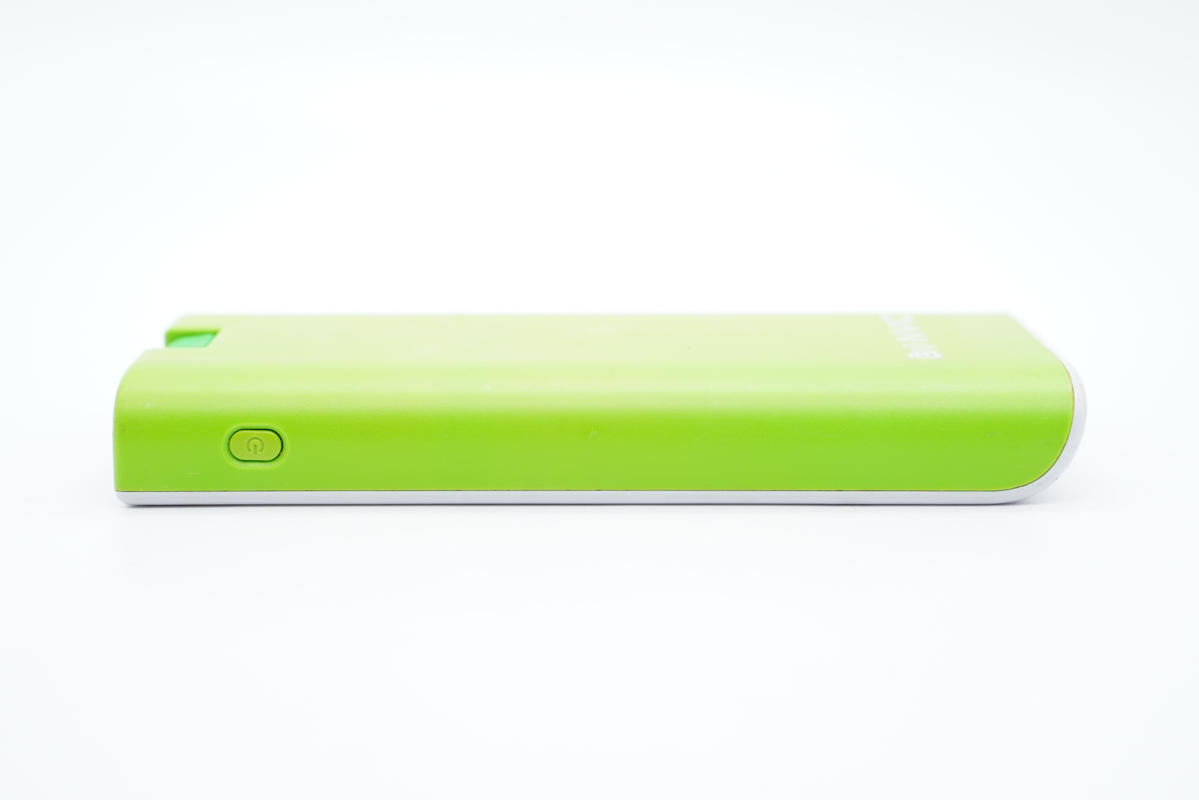

侧面设有电源键。

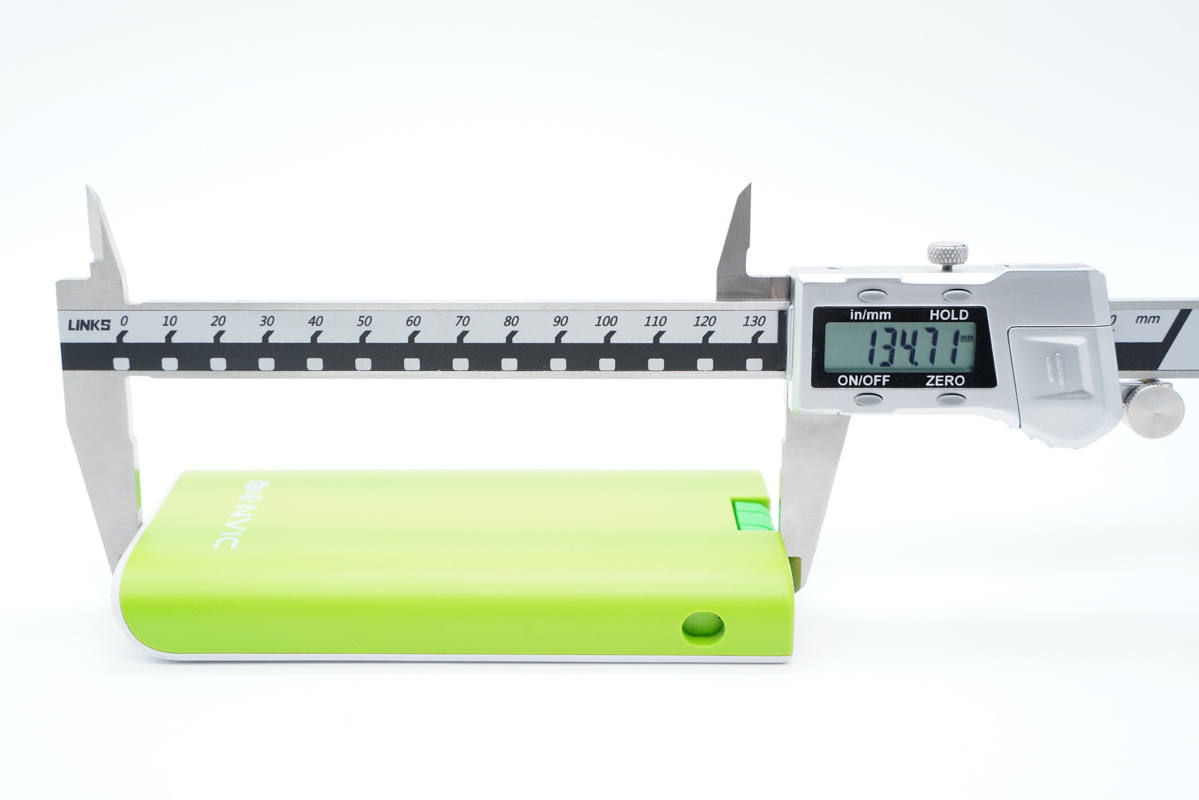

测得充电宝机身长度为134.71mm。

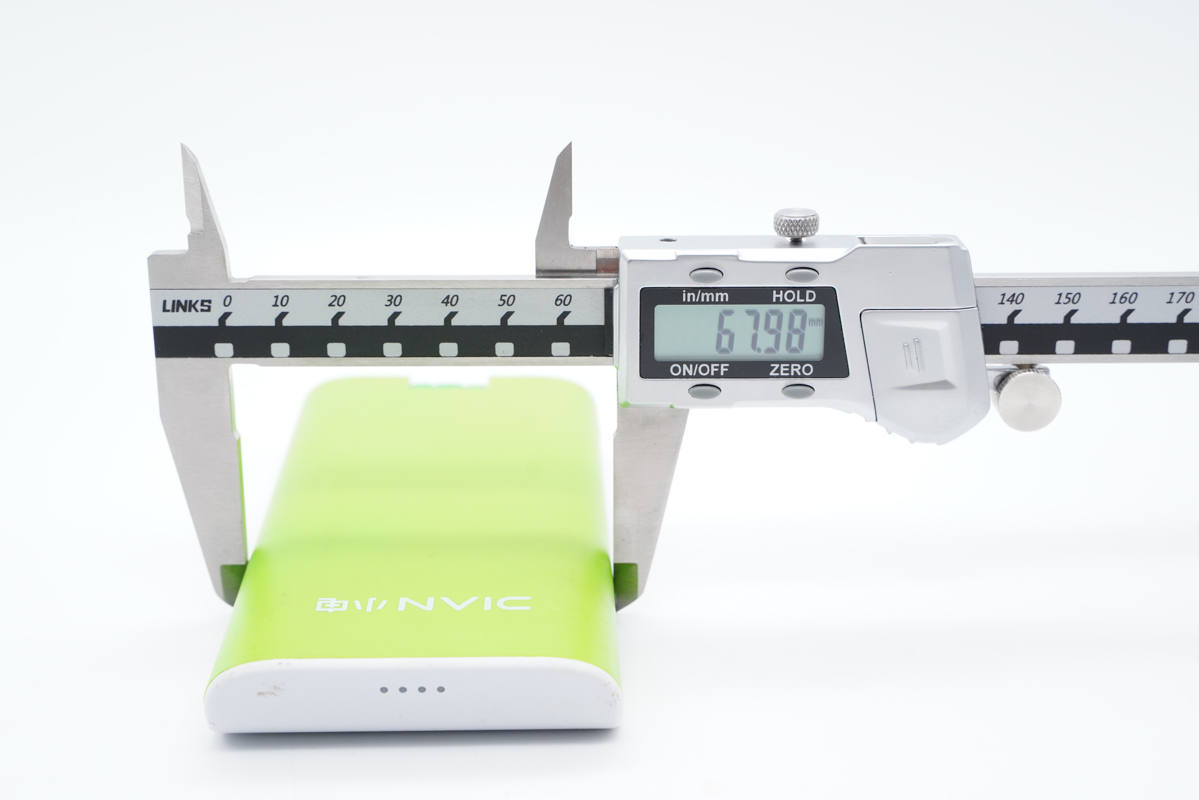

宽度为67.98mm。

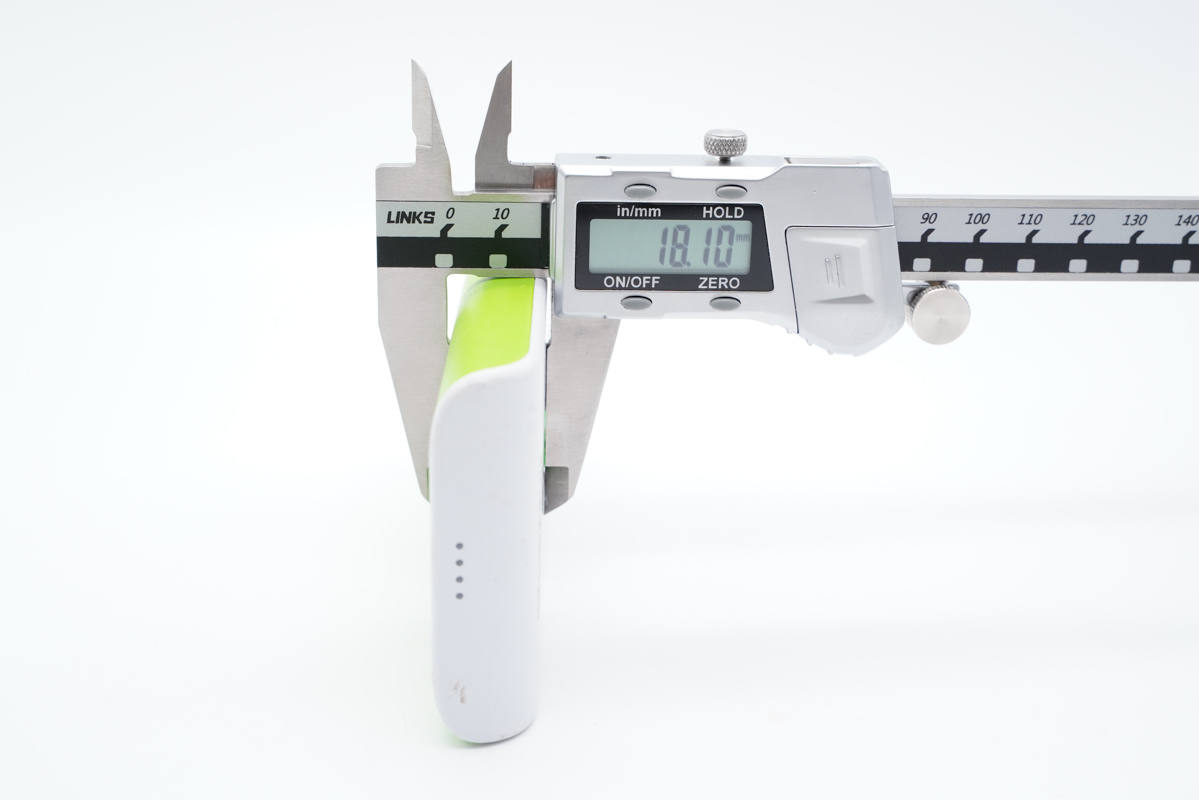

厚度为18.1mm。

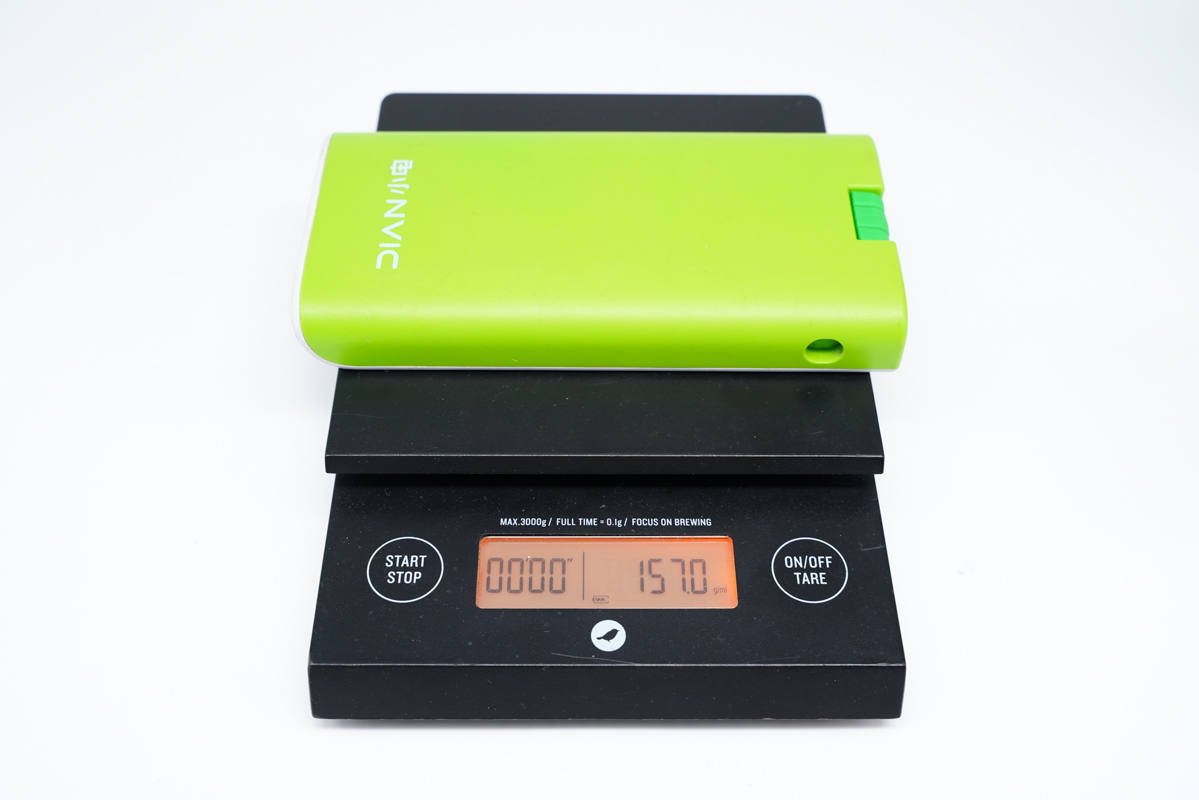

净重约为157g。

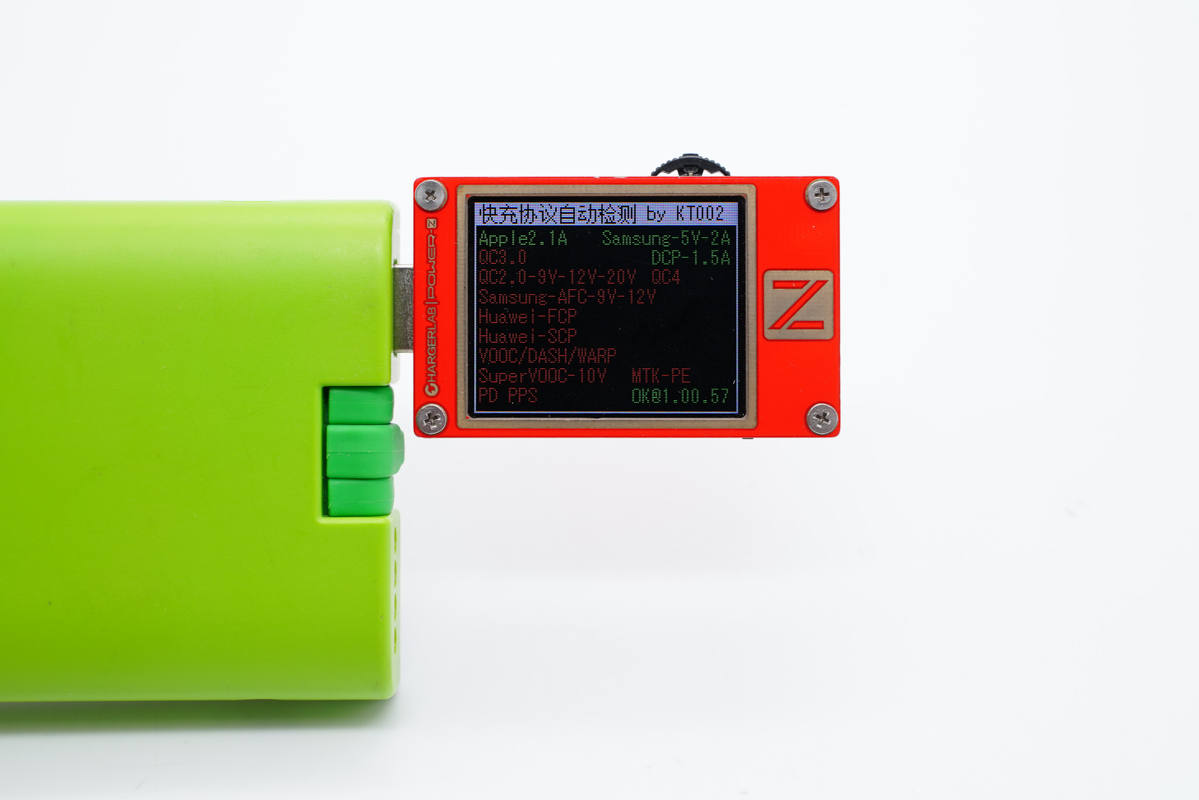

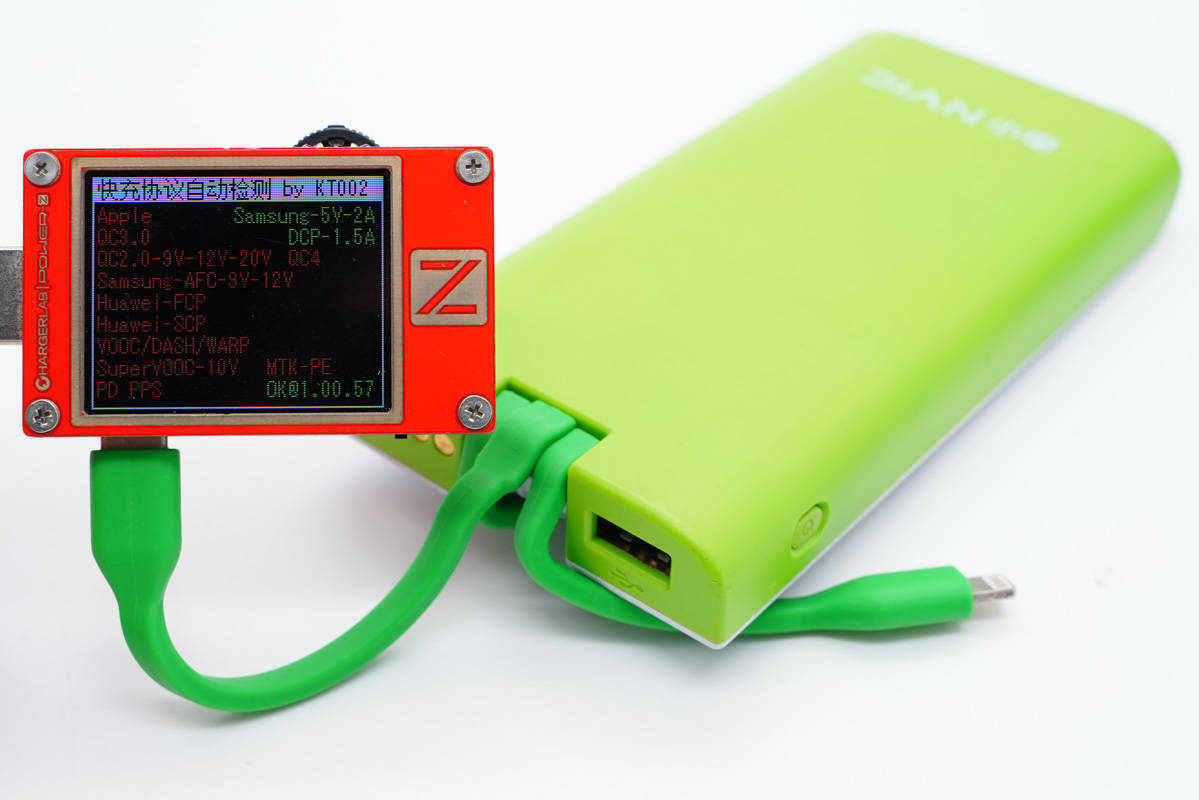

使用ChargerLAB POWER-Z KT002测得USB-C线仅支持Samsung 5V2A、DCP协议。

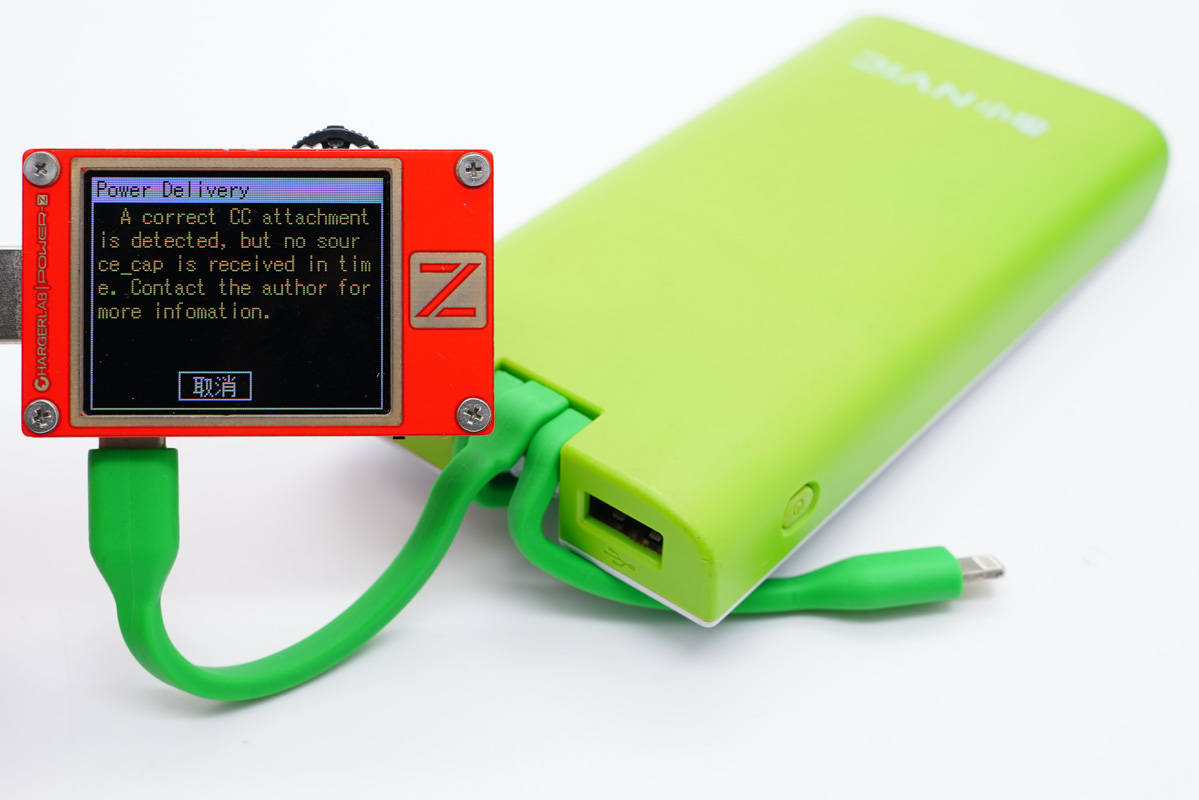

没有测得相关电压档位。
测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议。
二、小电5000mAh共享充电宝拆解

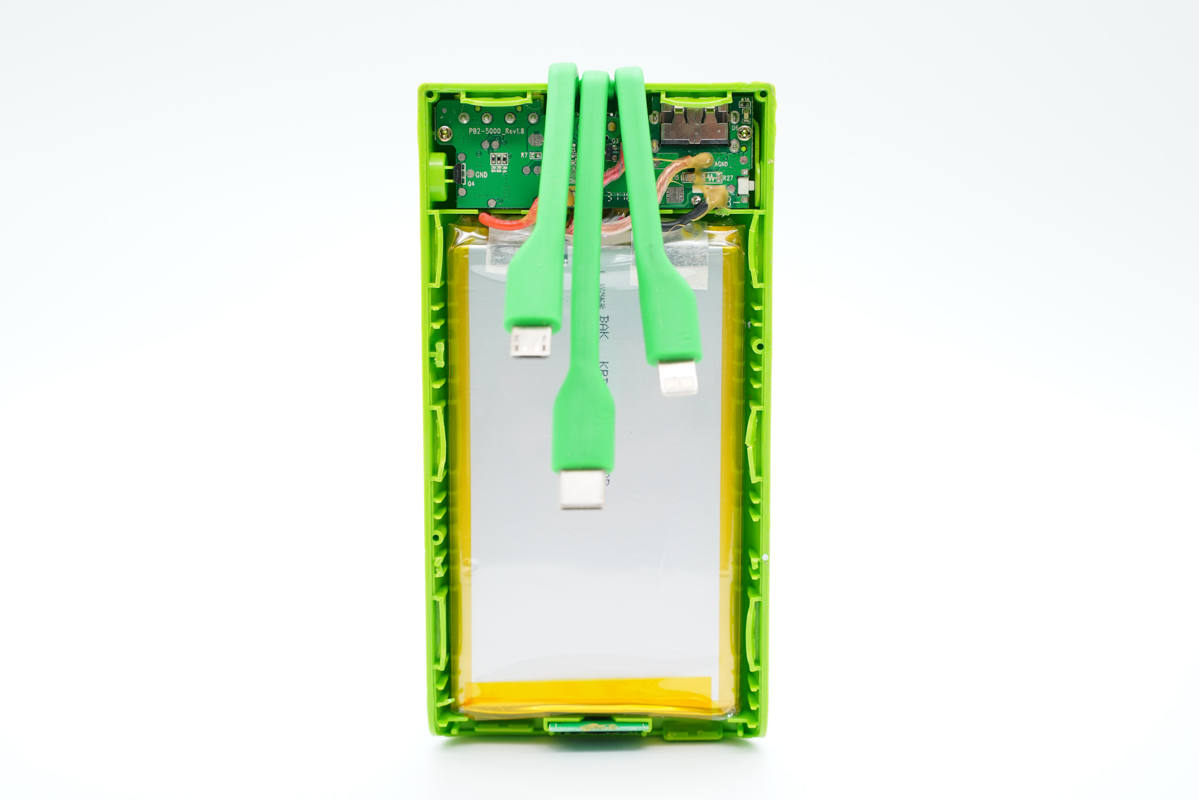

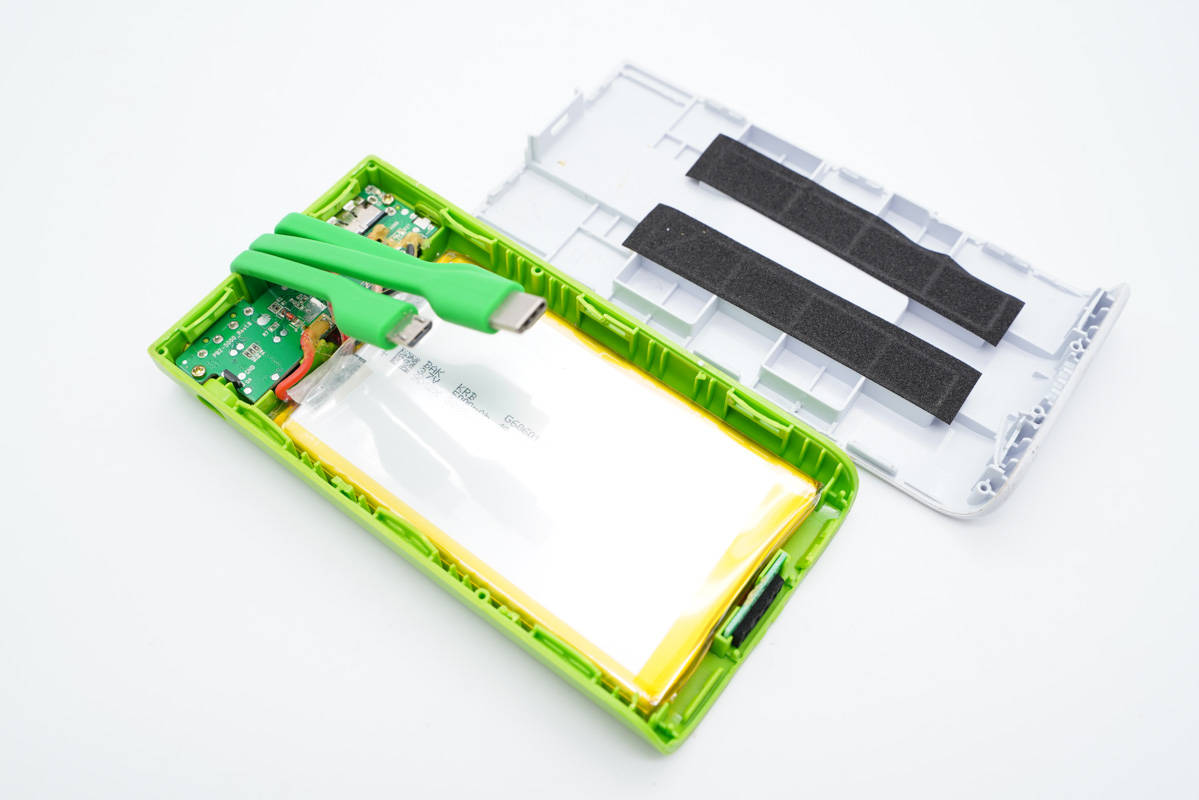

将背面外壳拆开，外壳上贴有两条泡棉对电芯进行保护。
PCB板使用螺丝固定，电芯整个套有一层透明塑料膜保护。
底部还设有一块LED小板。

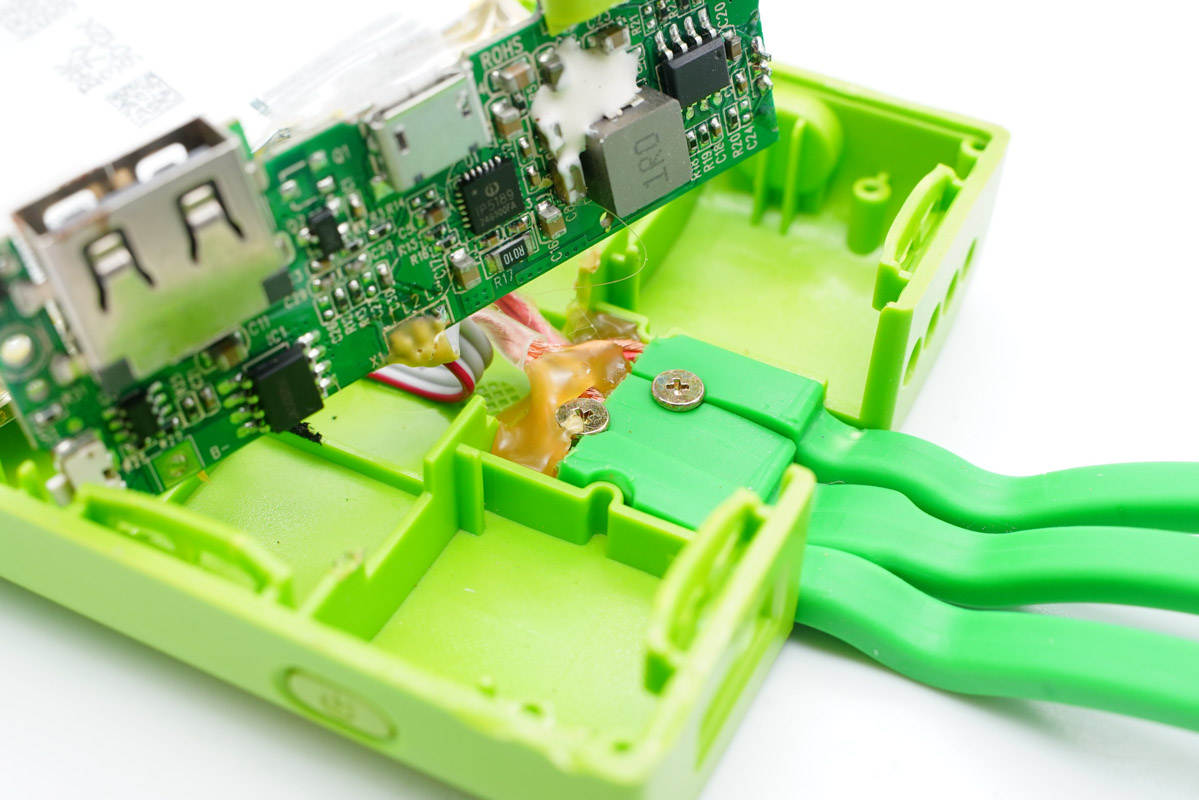

输出线缆使用螺丝固定。

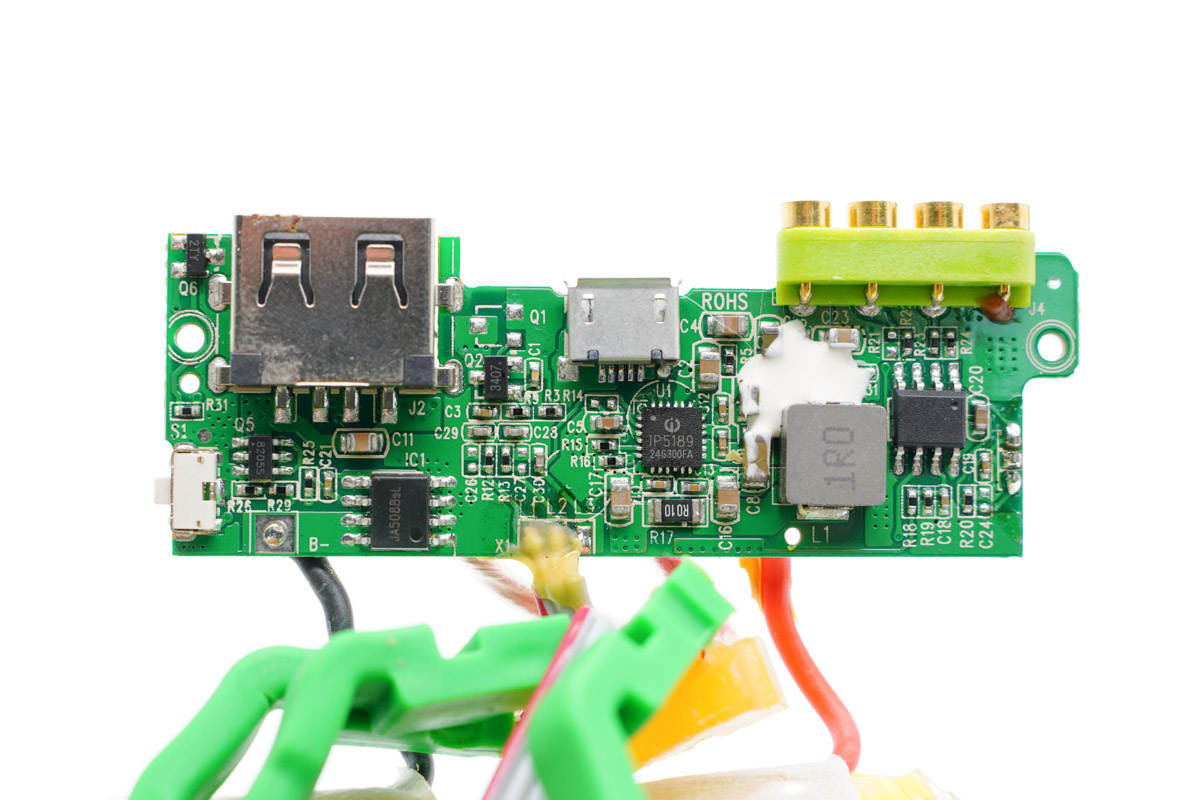

PCB板正面一览，设有主控芯片、电感、锂电保护芯片等器件。

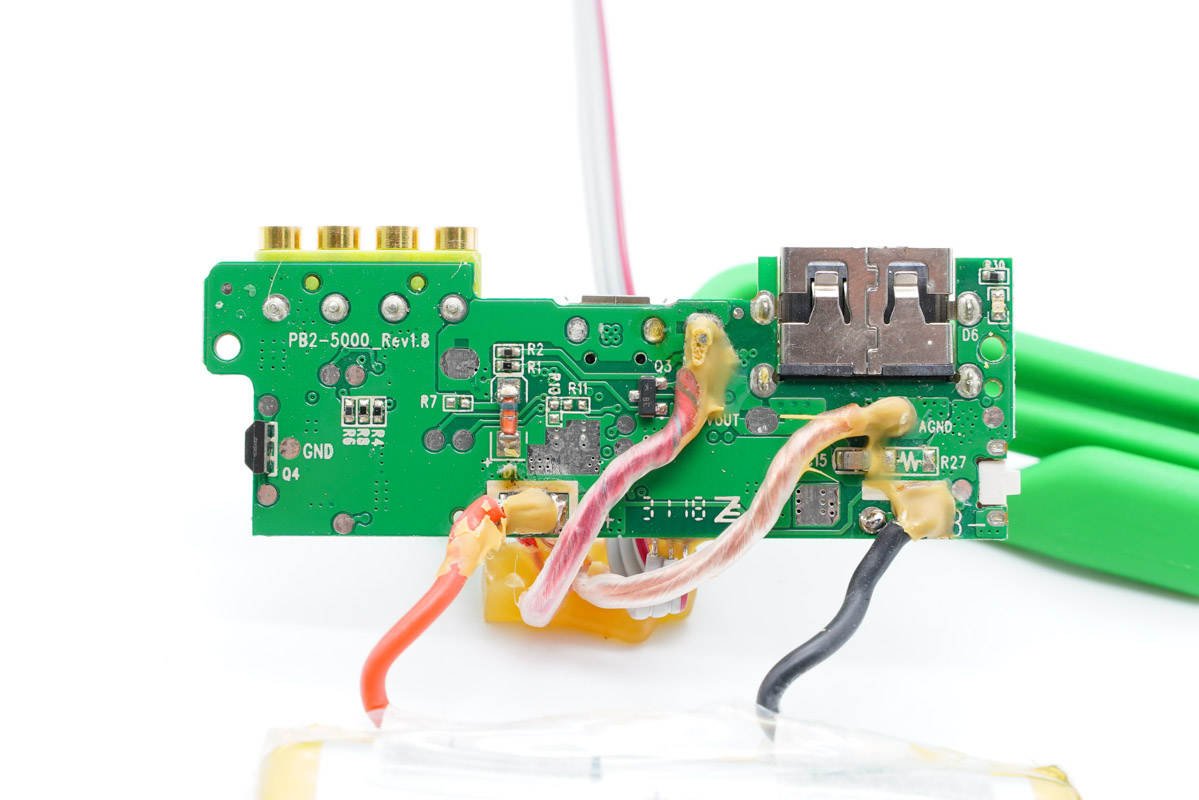

板子背面连接多根导线，而且打胶加固。

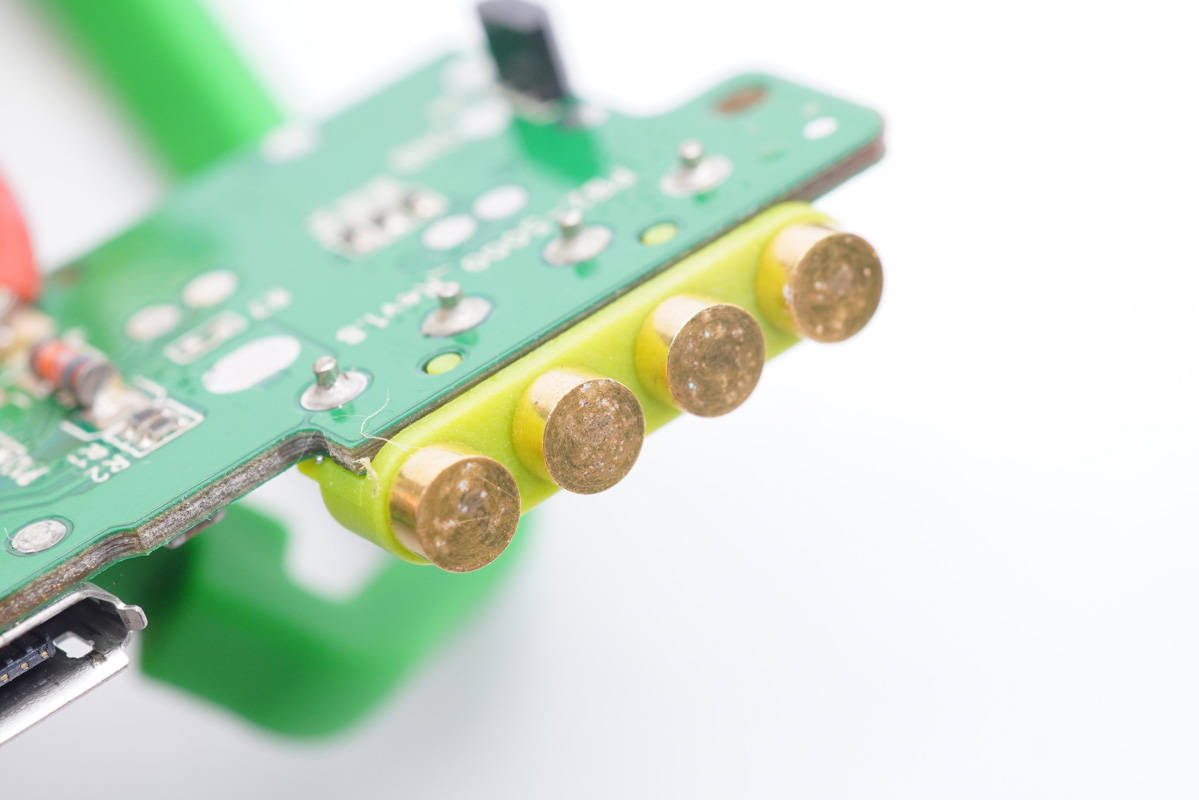

充电触点特写。
一颗无丝印芯片，信息不详。

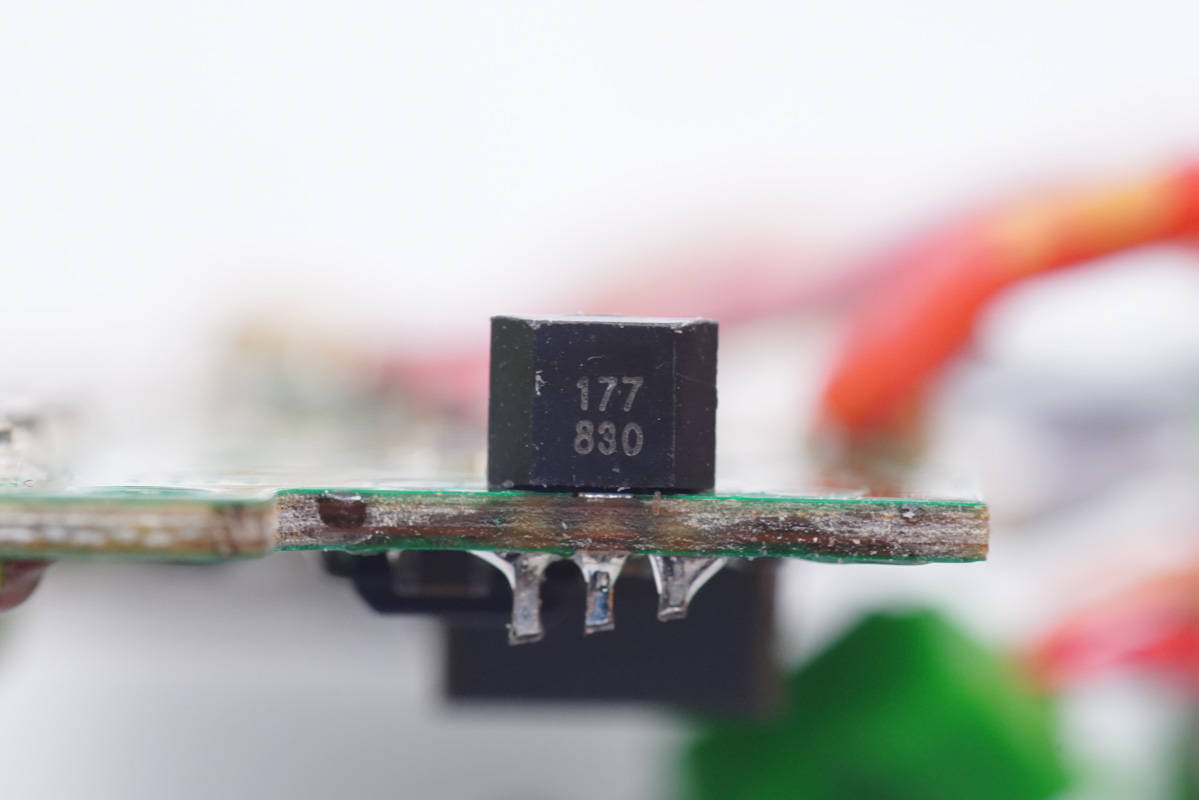

丝印177的器件。

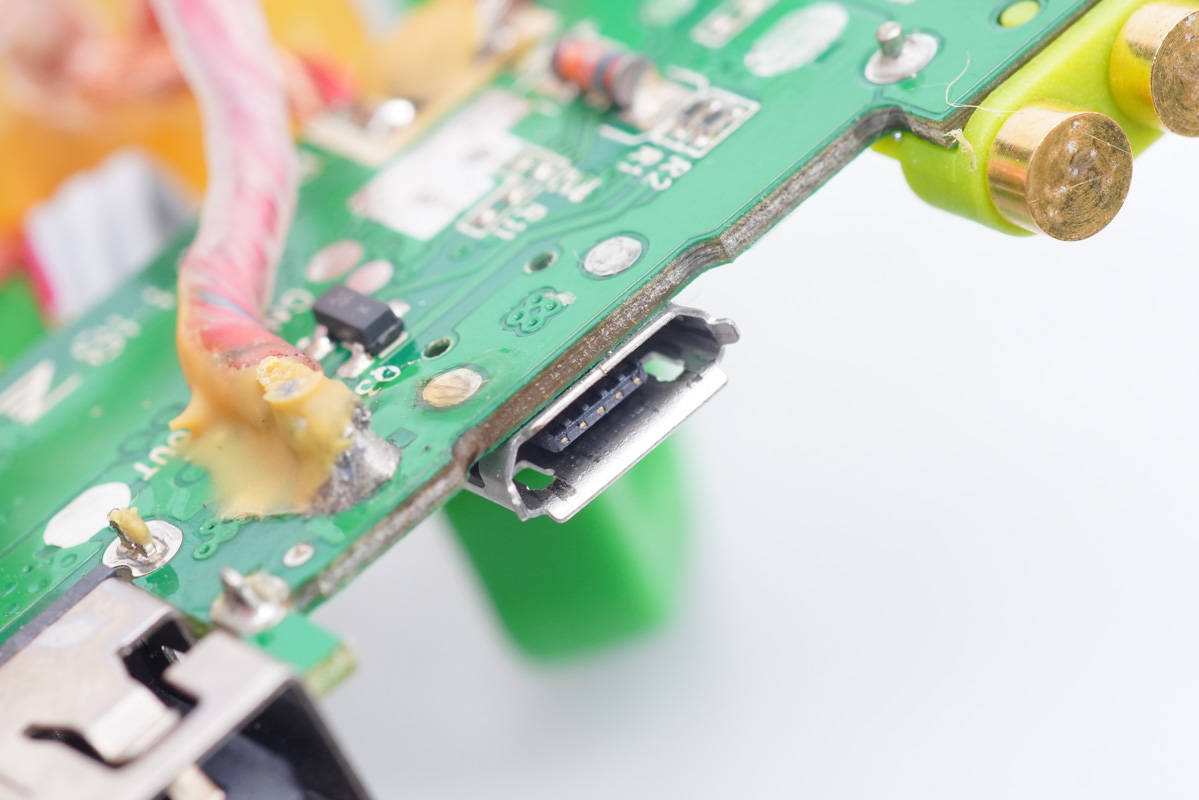

Micro USB母座特写，过孔焊接。

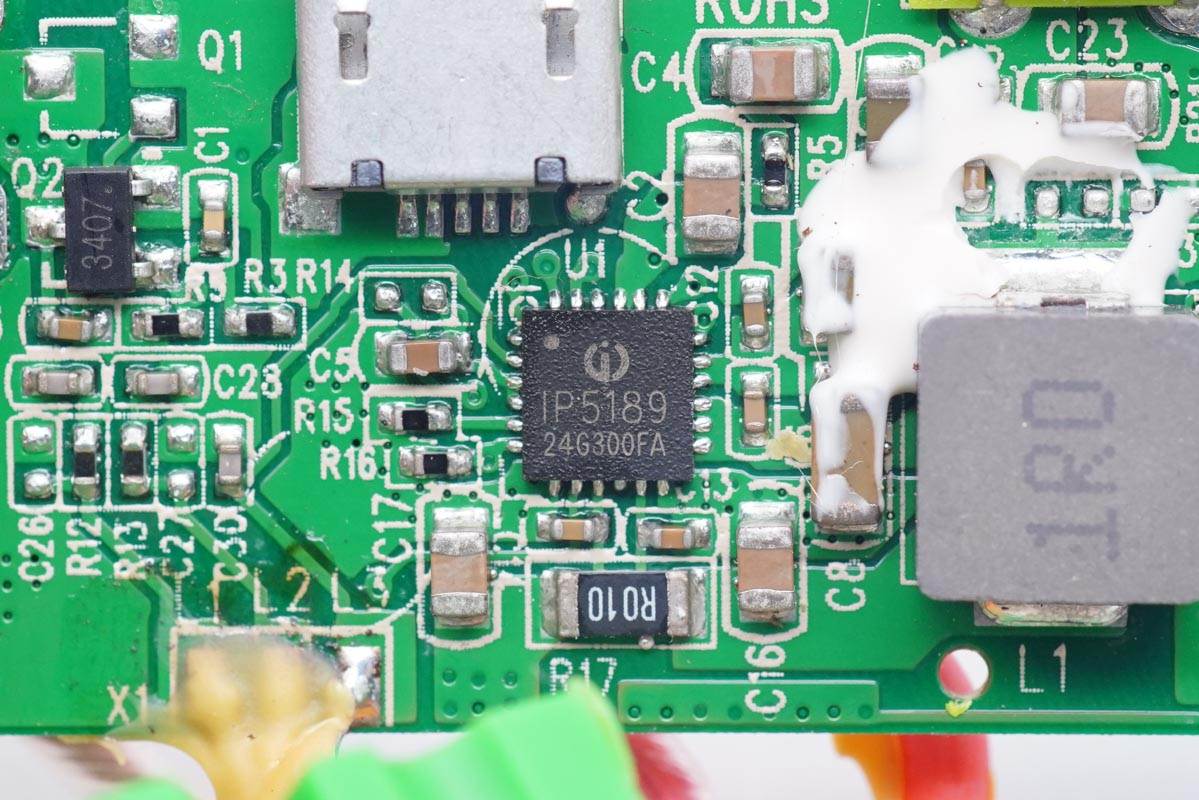

移动电源主控芯片采用英集芯IP5189，这是一款集成升压转换器、 锂电池充电管理、电池电量指示的多功能电源管理SoC，可为移动电源提供完整的电源解决方案。采用开关充电技术，提供最大2.4A电流；同步升压系统提供最大2.1A输出电流。充、放电效率均可达到最高96%以上。内置IC可智能调节输入电压和充电电流；空载时自动进入休眠状态，静态电流低至 50uA。

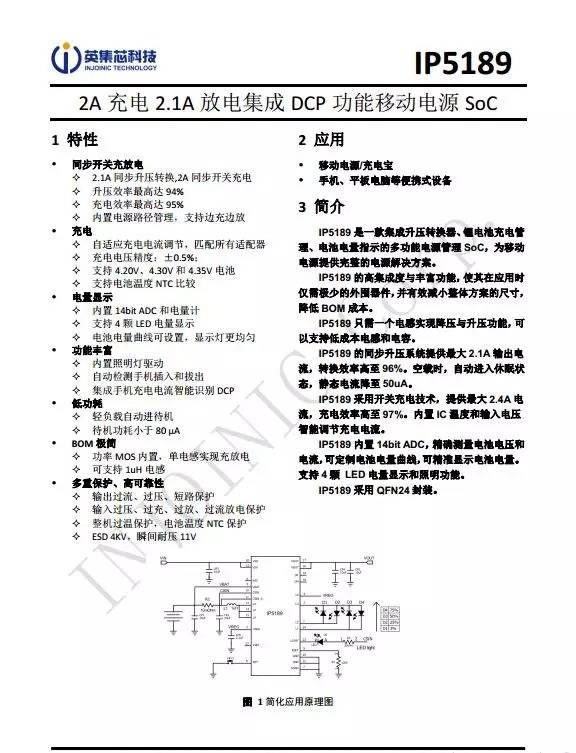

英集芯IP5189资料信息。
充电头网拆解了解到，英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

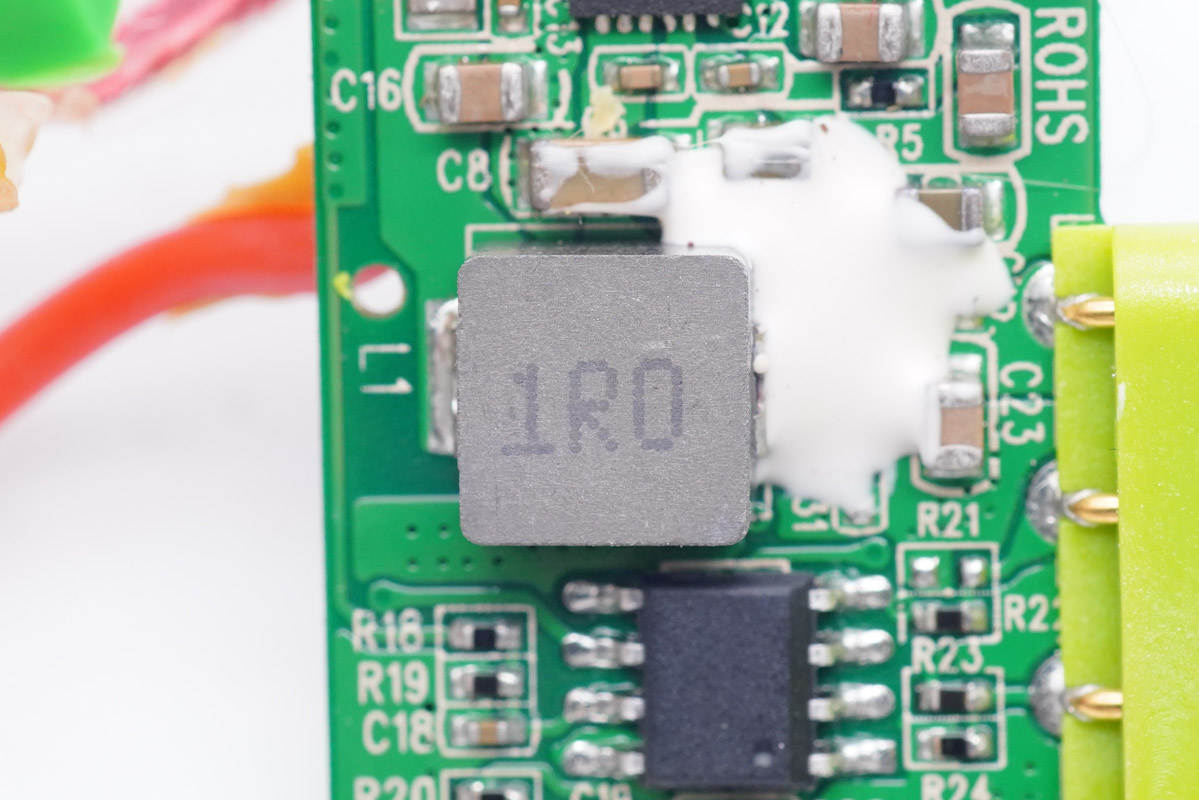

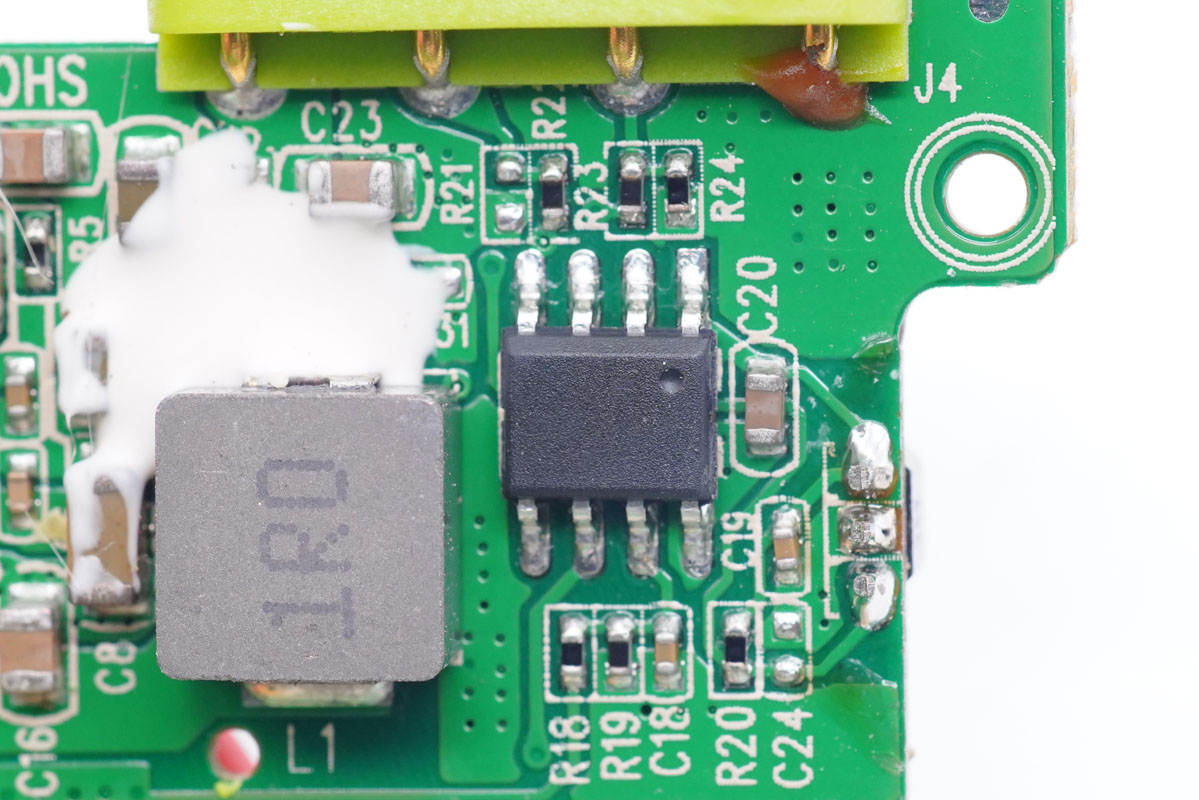

1R0电感特写，打胶加固，配合主控芯片进行升降压实现充放电。

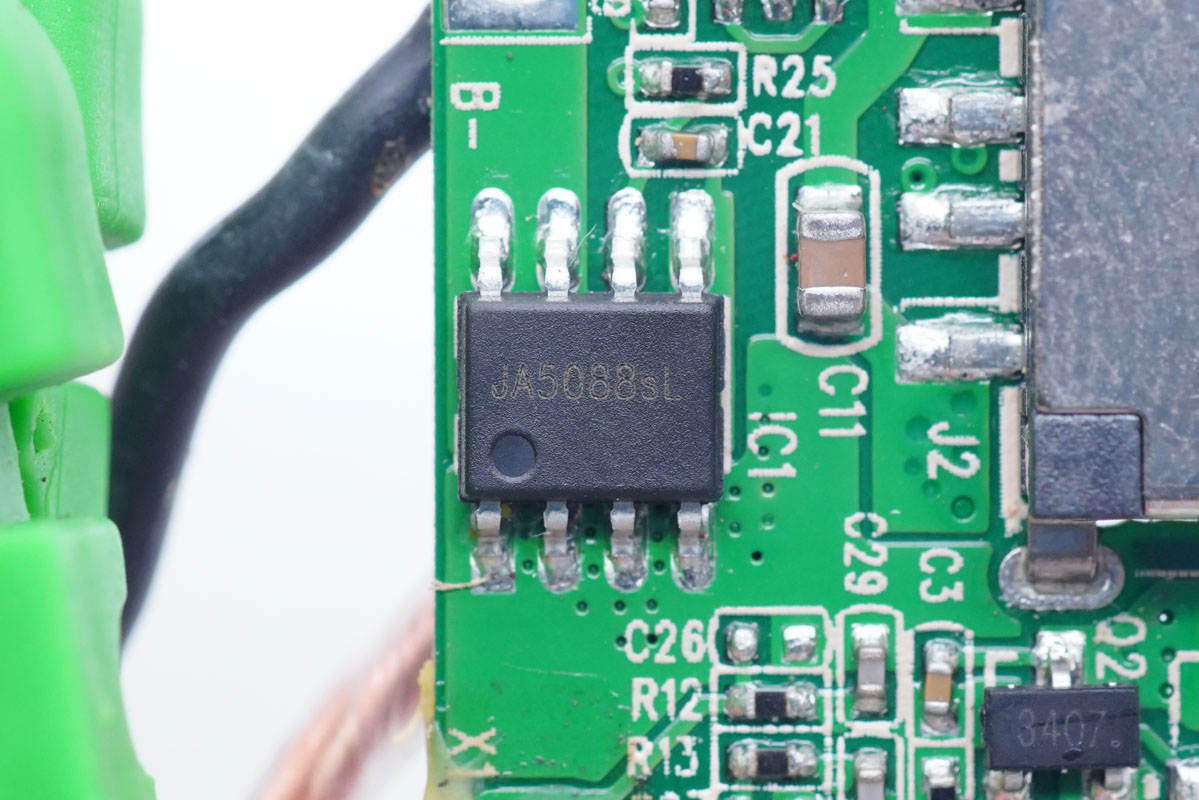

JA5088为二合一锂电池保护芯片，具有锂电池过充电流、过放电流、过压、过热、欠压保护等功能。

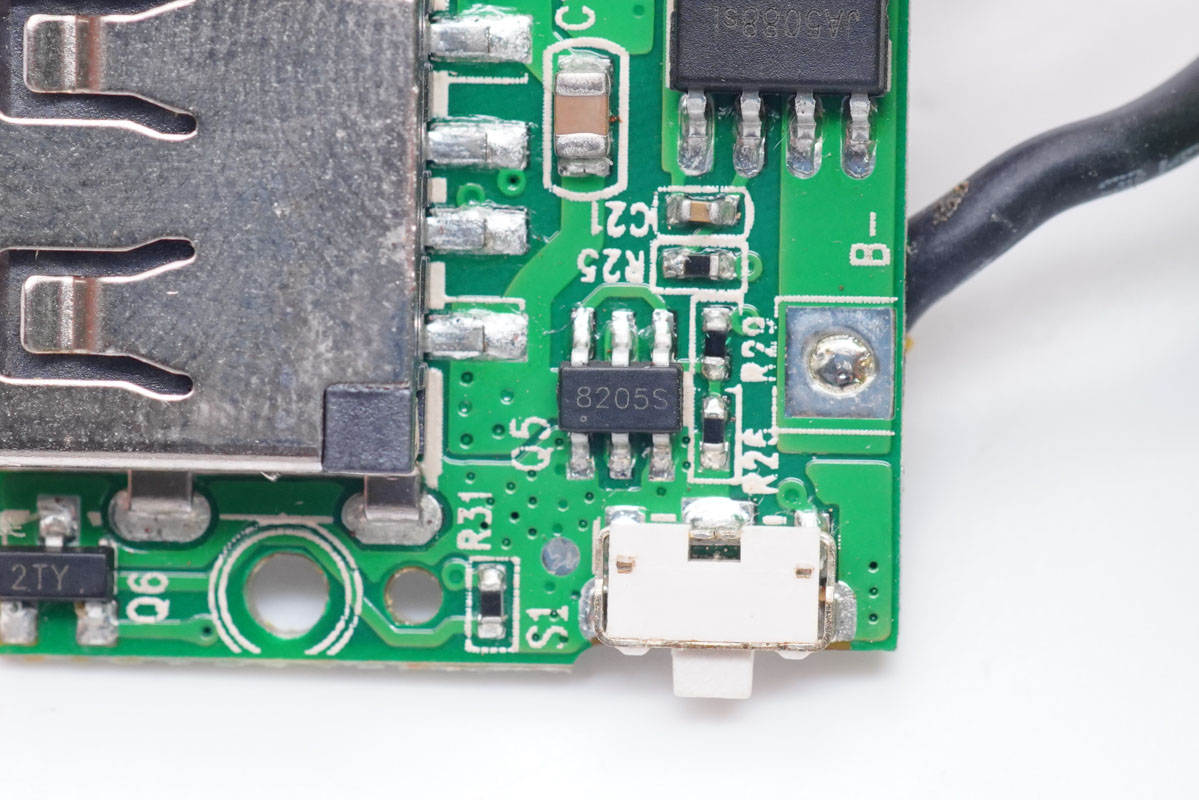

8205S输出输出保护管。

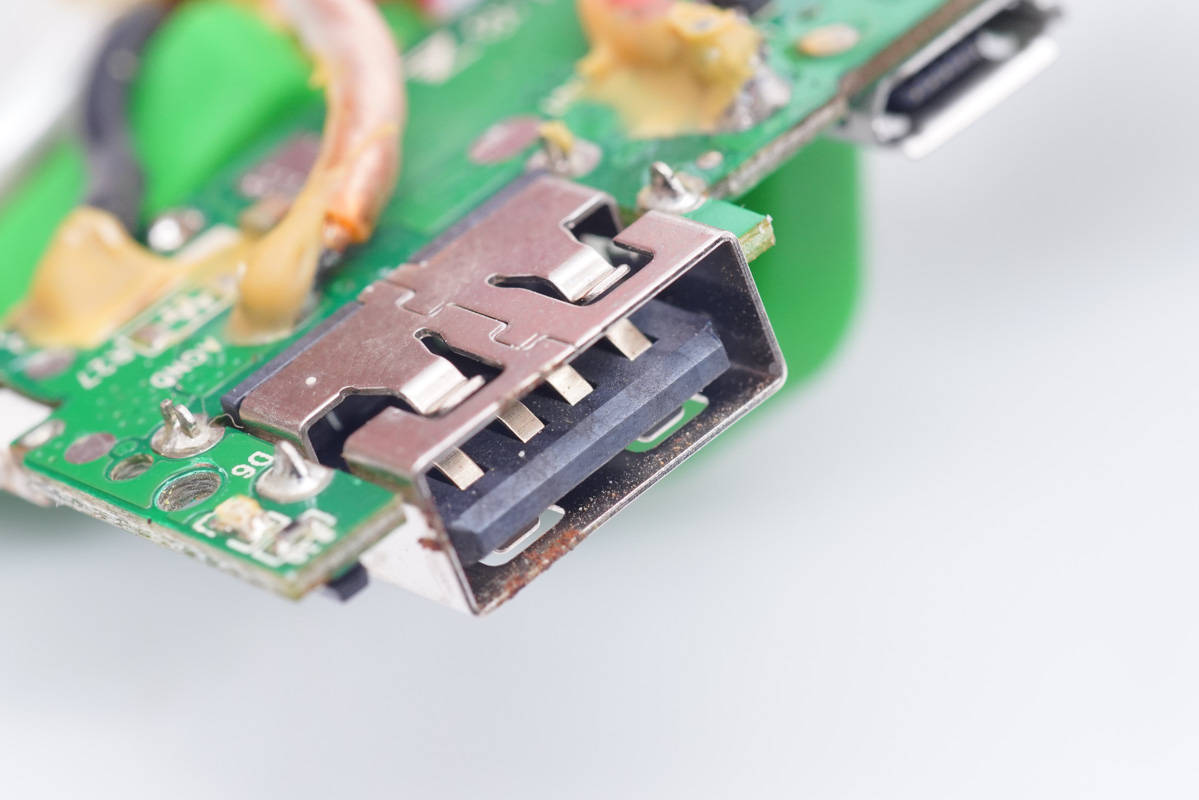

USB-A输出母座特写，沉板过孔焊接。

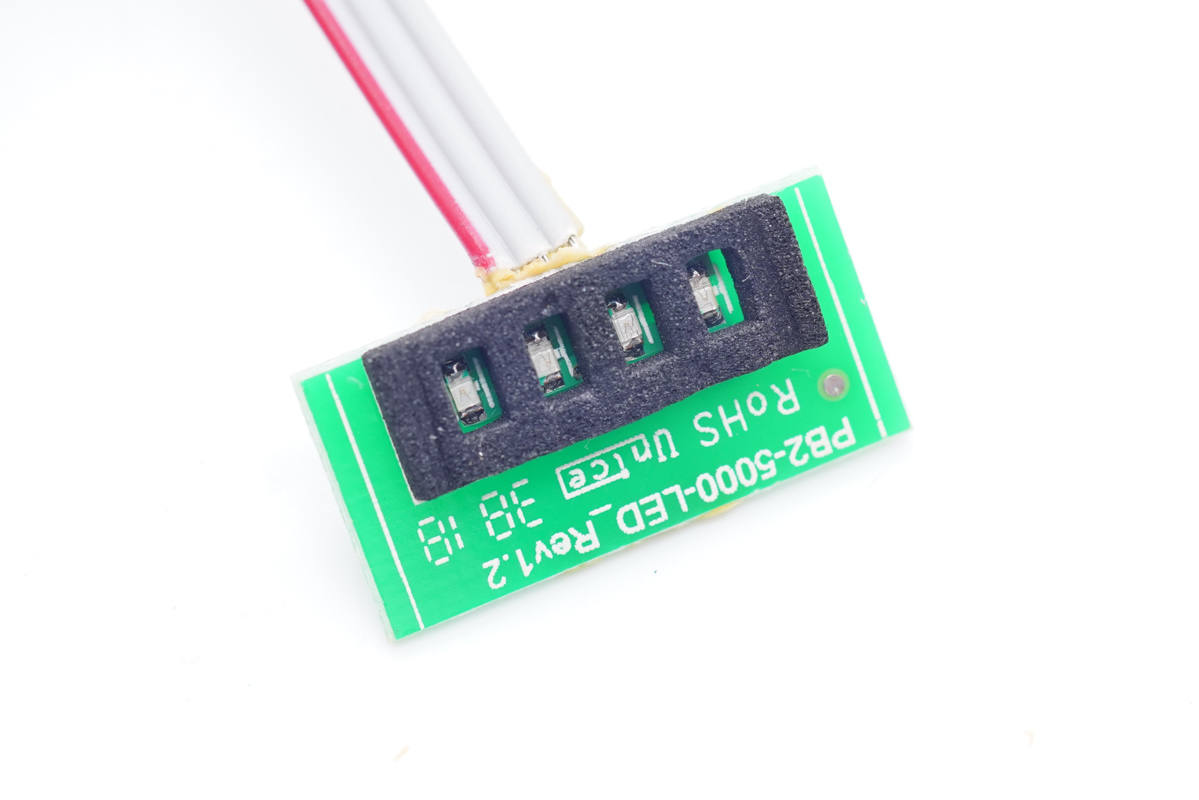

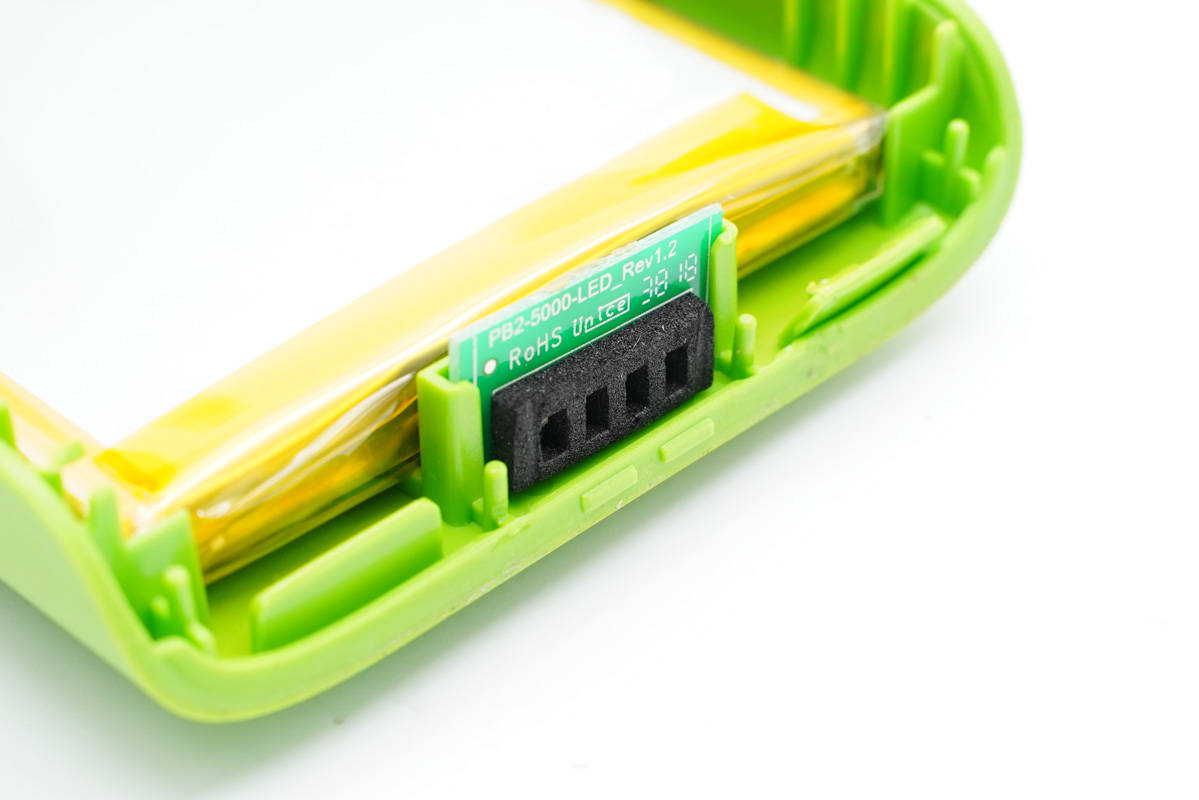

LED灯小板特写，贴有泡棉防串光。

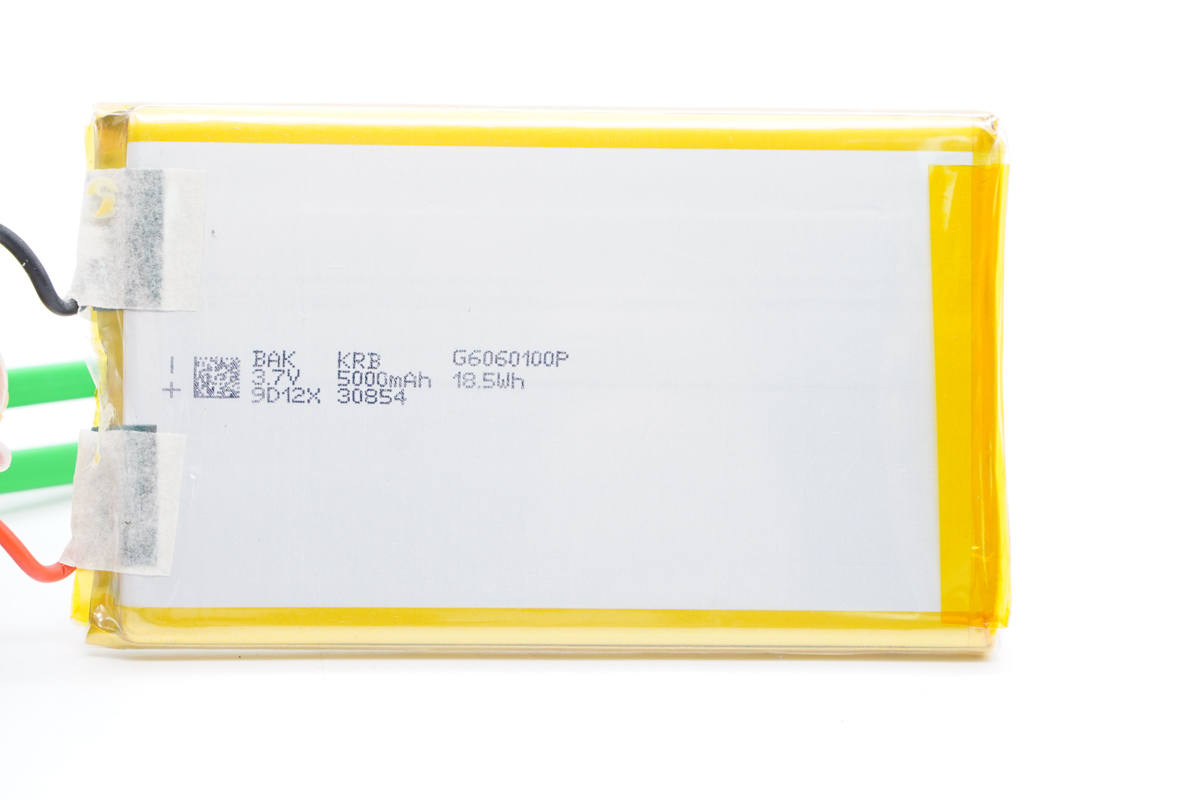

电芯来自深圳市比克电池有限公司，规格为5000mAh/3.7V/18.5Wh。

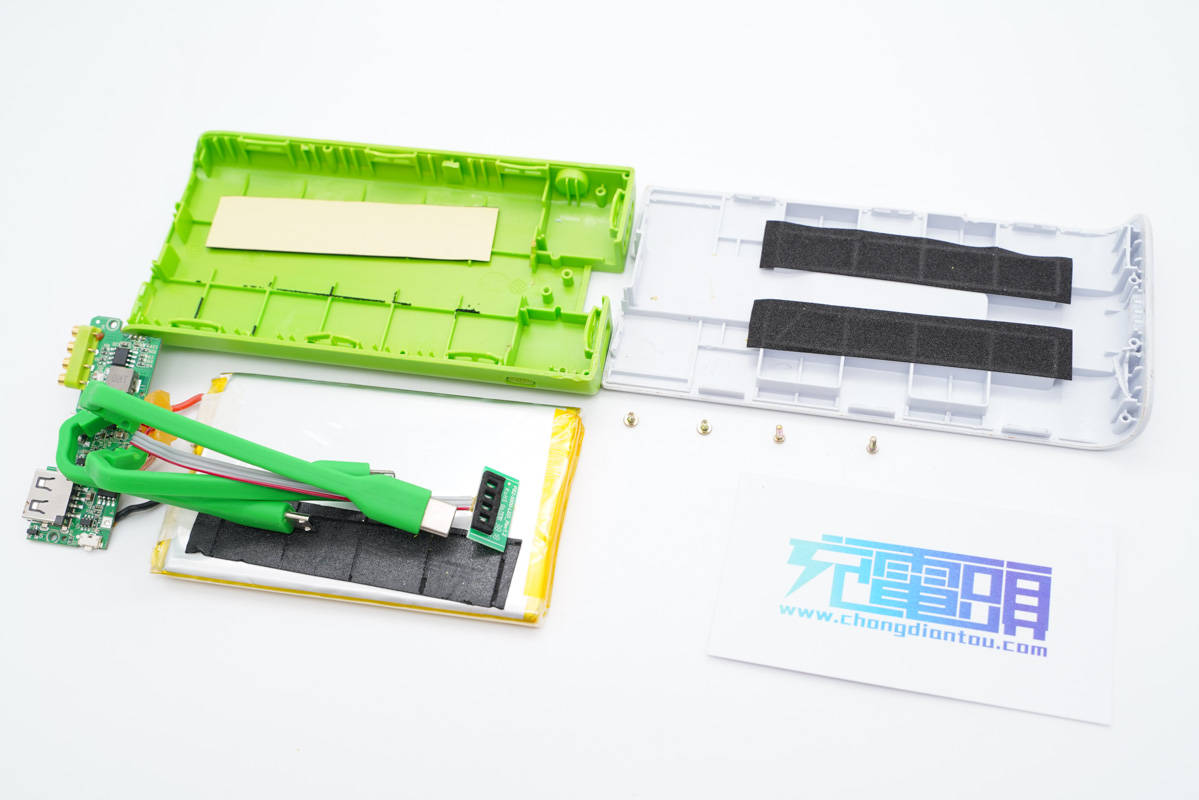

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解发现，小电这款充电宝PCB板设计和PB-5000的是一样的，主控芯片采用英集芯IP5189，集成度很高，负责整机控制，此外也设有锂电保护电路。电芯改为采用深圳市比克电池有限公司的产品，贴有泡棉进行保护。
