2021年10月28日，Redmi举行新品发布会，发布了Note系列下一代机型Note 11系列，并且首次将120W快充技术下探至千元机市场。Note 11 Pro+采用了MTW多极耳工艺电芯，双电芯组成总容量为4500mAh的电池组，支持120W快充，同时也为手机标配了120W快充充电器，仅需15分钟即可充至100%。
目前充电头网已经拿到了Redmi Note 11 Pro+，详细的充电评测也将在不久后分享给大家，今天率先为大家带来手机原装标配120W充电器的拆解。
充电头网了解到，Redmi Note 11 Pro+手机标配的120W快充已经单独上架了小米官方商城，售价249元，同时还推出了一款USB-C接口的120W氮化镓快充，前不久刚分享了评测以及拆解报告。
此前充电头网相继拆解了小米9原装27W充电器、小米CC9 Pro原装30W充电器、小米65W氮化镓充电器、小米新款67W快充充电器、小米65W 2A1C三口快充充电器、小米90W USB PD快充充电器、小米100W PD快充充电器、小米120W超级快充等多款快充产品，大家可以点击蓝色字体查看拆解详情。
一、小米120W快充充电器外观
小米120W快充充电器整体机身为白色外壳，输出端面盖板为浅灰色，配有一个USB-A接口，内置橙色胶芯。
白色外壳为烤漆亮面处理，输出端面则为哑光表面。
正面和背面均印有120W以及xiaomi communications co.,ltd. Designed by xiaomi字样。
插脚侧印有详细的规格参数，产品型号：MDY-12-ED，输入：100-240V~50/60Hz 1.7A；输出：5V3A、9V3A、11V6A、20V6A。
通过CQC官网查询，小米120W USB-A充电器由江西吉安奥海科技有限公司制造生产，目前已经获得CCC认证。奥海为业界电源大厂，据悉众多手机品牌原装充电器都出自奥海生产。
左侧为小米10至尊纪念版原装120W快充充电器，虽然这两款充电器的型号一致，但是在性能方面有所差异，原有版本不支持宽电压输出120W功率，最新的版本支持全范围电压输入，并提供120W的输出能力。
两个版本充电器在体积方面保持一致。
与苹果96W充电器相比，小米120W充电器更具有体积优势。
充电器不带插脚的长度约为63.54mm。
宽度约为60.36mm。
厚度约为28.22mm。
充电器的净重约为183.8g。
毕竟拥有120W的输出功率，所以拿在手上无论是体积还是重量，都不能说很便携。
USB-A接口特写，可见四根常规Pin针中，外侧的两根都采用了加宽设计，以便保证大电流通过，此外还设有一根触点，用于小米120W私有协议以及USB PD快充协议识别。
搭配原装充电线，使用ChargerLAB POWER-Z KT002检测充电器的输出协议，显示支持DCP、Samsung 5V2A、QC2.0/3.0和PD3.0协议。
同时也可以检测到充电器支持PDO电压档位，显示支持5V3A、9V3A、15V3A、20V3.25A四组输出电压，支持65W PD输出。
二、小米120W快充充电器拆解
将充电器的外壳切割打开，可见内部电源模块采用注胶填充包裹。
输入端采用两根导线连接插脚和PCB板。
电源模块的长度约为54.1mm。
宽度约为54.6mm。
厚度约为20.9mm。
将包裹在PCB板外围的导热硅胶清理干净，可见内部元器件布局非常紧凑。
PCB板侧面加装金属散热片，加强功率器件散热效果；两颗高压电解电容横向放置，顶部包裹胶带绝缘。
从侧面可以看到，充电器的高压电解电容和平面变压器采用了堆叠设计，充分利用内部空间。
电源模块的输入端设有保险丝、电感、安规电容等器件。
左侧为变压器和高压电解电容部分，中间是一颗固态电容，右侧为USB-A输出接口。
PCB板背面一览。
将PCB板正面的元器件拆除之后，可以见PCB板上还有多颗贴片器件。
充电头网观察分析发现，这款充电器采用的是PFC升压供电，开关电源输出宽电压，并由协议芯片控制输出电压的架构，下面就来了解各元器件的详细信息。
输入端延时保险丝规格为250V 3.15A。
输入端共模电感外套热缩管。

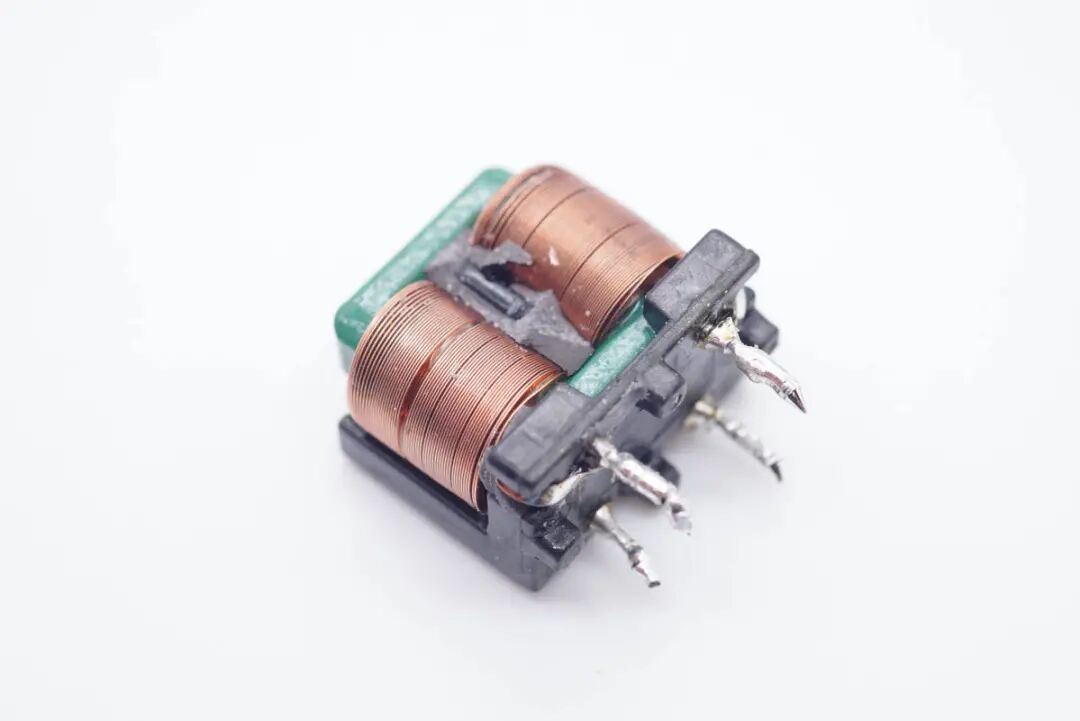

另一颗大共模电感为绿色磁芯扁平铜带绕制，通过两级共模电感设计，滤除EMI干扰。
安规X2电容特写。
NTC热敏电阻，用于抑制充电器接入电源的冲击电流。
PCB板背面设有一颗TMBF310整流桥，用于将高压交流电转变成直流电。
正面对应的位置还设有一颗同型号整流桥，两颗均摊发热；右侧二极管配合热敏电阻用于初级电容电解电容充电。
两颗薄膜滤波电容。
滤波电感特写。
PFC升压控制器来自矽力杰，型号SY5072B，运行在临界模式，采用恒定导通时间运行，内置的升压转换器采用准谐振开关以获得高效率及优化EMI性能。
PFC开关管采用意法STL24N60M6，NMOS，耐压600V，导阻209mΩ。
平伟 PBMUR5JE快恢复二极管，用于PFC升压整流。
PFC升压电感特写。
两颗高压滤波电解电容放置在塑料绝缘壳体内，顶部间隙填充了减震泡棉。
两颗电解电容均采用SAMXON三信品牌，规格400V 56μF，并联焊接在PCB板上。
PWM为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
初级开关MOS以及同步整流电路焊接在平面变压器所在的PCB板上。
平面变压器另外一面焊接初级吸收电路和同步整流控制电路。
初级开关MOS采用意法STL24N65M2，NMOS，耐压650V，导阻0.25Ω。下方3颗并联的0.75欧电阻是初级电流检测电阻。
次级侧的同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
同步整流MOS管来自威兆半导体，型号VSP003N10HS，NMOS，支持10V逻辑电压驱动，导阻3.8mΩ，采用DFN5*6封装。
威兆半导体 VSP003N10HS 详细资料。充电头网了解到，威兆的MOS产品已经进入小米、vivo、OPPO、华为、荣耀、三星、努比亚、MOTO、飞利浦、公牛等知名品牌快充供应链，并以过硬的产品品质，获得了市场的高度认可。
同步整流输出滤波固态电容，规格为25V 820μF。
主PCB板设置两颗光耦，用于输出电压调节及保护控制。
两颗Y电容来自华信安电子。
接口协议芯片来自英集芯，小米定制型号IP2729，与小米120W氮化镓快充同型号，内置集成了USB PD、QC3.0快充以及小米120W秒充协议，功能十分强大。
此前，英集芯的快充芯片还被小米9原装充电器、诺基亚7原装充电器、努比亚120W氮化镓充电器等系统内电源配件采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。
输出VBUS开关管特写。
USB-A接口为小米定制，外套防尘外壳。
充电器全部拆解完毕。
充电头网拆解总结
本次拆解的这款充电器为Redmi 11 Pro+的标准配件，在外观方面也保留了小米家族快充电源的风格，而120W功率对于手机充电来说，已经触及天花板，急速模式下15分钟喂饱手机，解决了用户在续航方面的担忧。尤其值得一提的是，小米这次竟然是将大家视为旗舰快充的120W下放至千元机市场，这一举措可谓是大刀阔斧的革新，从此更多千元机用户也能感受到技术发展带来的快感，有助于推动快充技术的普及。
性能方面，这款120W快充不仅仅只是一款手机充电器，更是一款USB PD快充充电器，搭配小米自家的定制线缆，即可实现65W PD快充输出，为更多的笔电、平板以及其他品牌的手机快充。
充电头网拆解了解到，这款产品在用料和做工方面都可以说是顶级的，因为功率比较大，所以选用了APFC+QR反激开关电源+协议芯片的架构；由矽力杰、安森美、MPS、英集芯、ST、威兆半导体等业内知名品牌提供芯片和功率器件，高压电解电容选用台系品牌SAMXON，同时也应用了成本较高的平面变压器。
