哈曼卡顿(Harman/Kardon)是哈曼国际工业的一个部门，专门生产制造家用与车用音响，创始于1953年，总部位于美国纽约伍德布里。同时JBL、AKG、 Infinity也是属于哈曼集团旗下的品牌。InfinityLAB是哈曼卡顿旗下品牌，主攻电源相关配件产品。
近期充电头网拿到了一款InfinityLAB 65W氮化镓快充，这款充电器内置了GaN Systems的氮化镓开关管，整体十分小巧。而且配备1A1C双输出口，可以满足两台设备同时充电，提高充电效率节省时间。
GaN Systems 公司于2008年在加拿大渥太华成立，该公司的产品在不同行业的客户中保持了良好的声誉。近期充电头网拆解的苹果140W氮化镓充电器，内置了GaN Systems的两颗增强型氮化镓开关管，能打入苹果快充供应链，足见GaN Systems的芯片无论是性能还是质量都是相当优秀的。
下面充电头网就对InfinityLAB 65W氮化镓快充进行详细拆解，看看整体用料做工如何。
一、InfinityLAB 65W氮化镓充电器外观

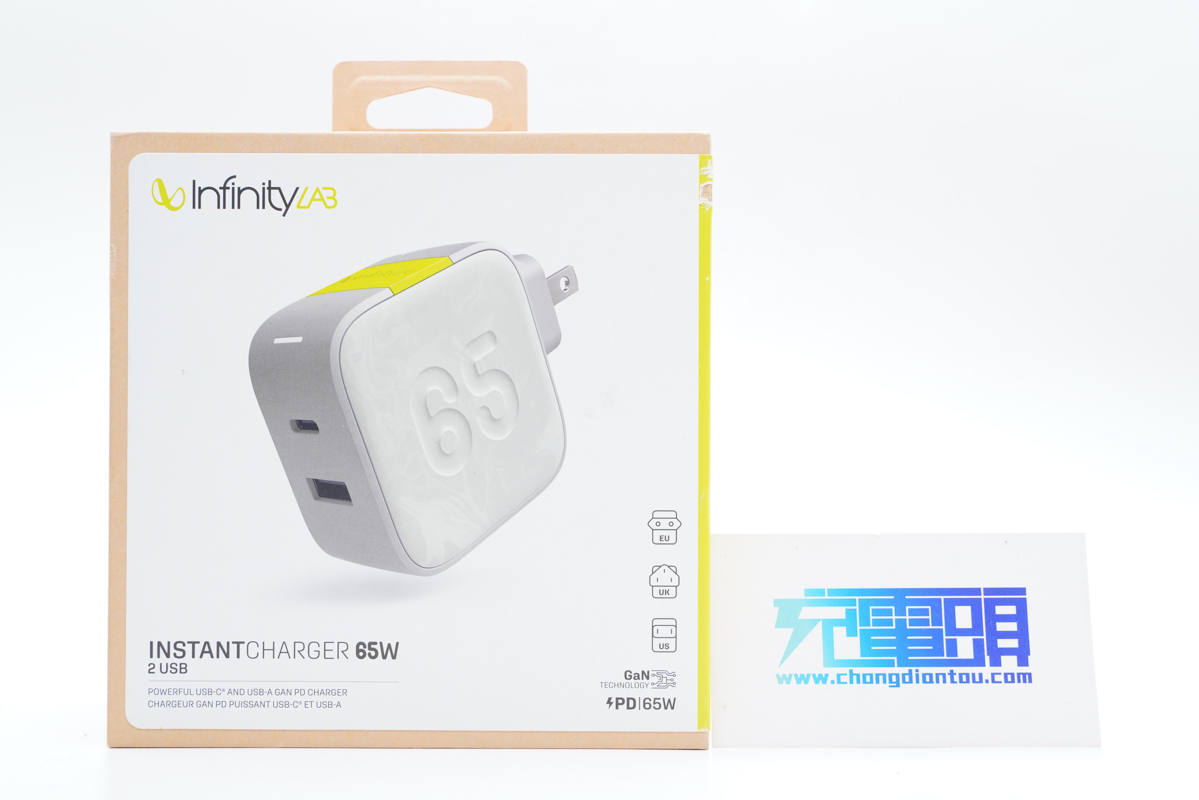

包装盒正面贴纸印有InfinityLAB品牌、充电器外观图、名称以及三个规格插脚白色灯。
包装盒天地盖设计，底部印有充电器简图以及相关特写描述。

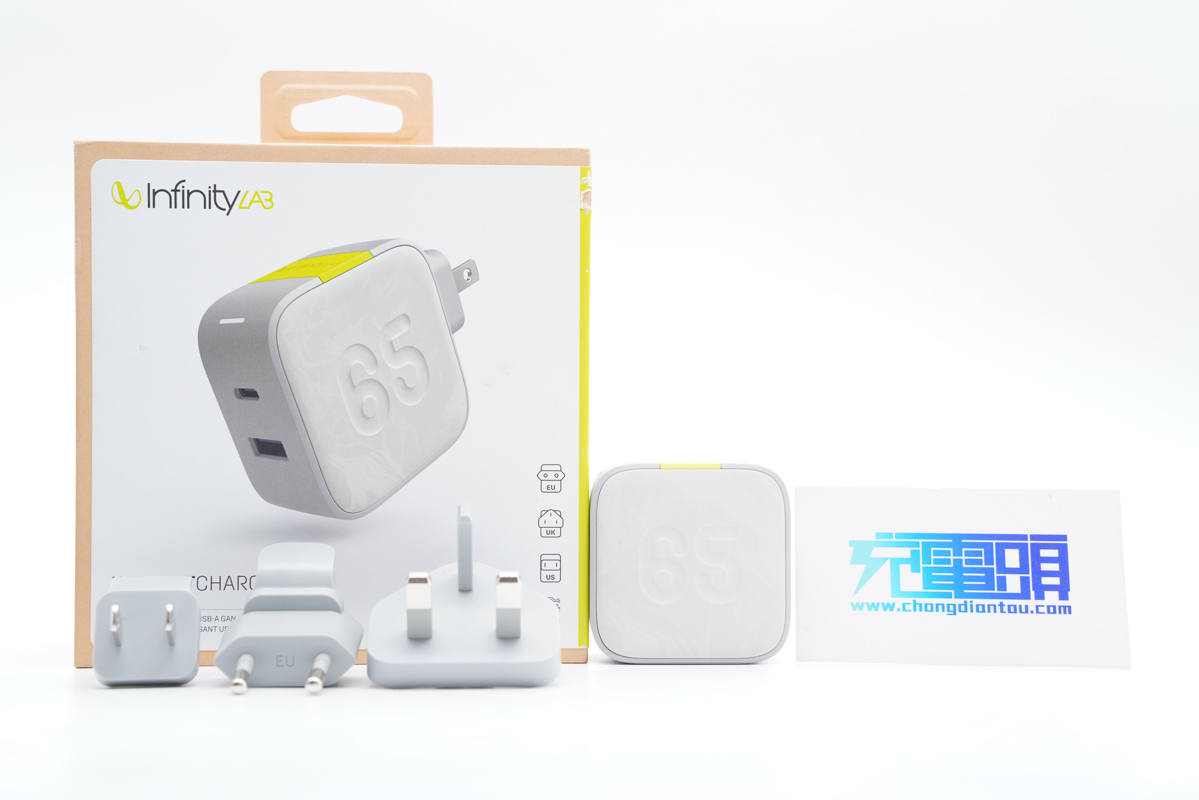

包装内含充电器和三个插脚。

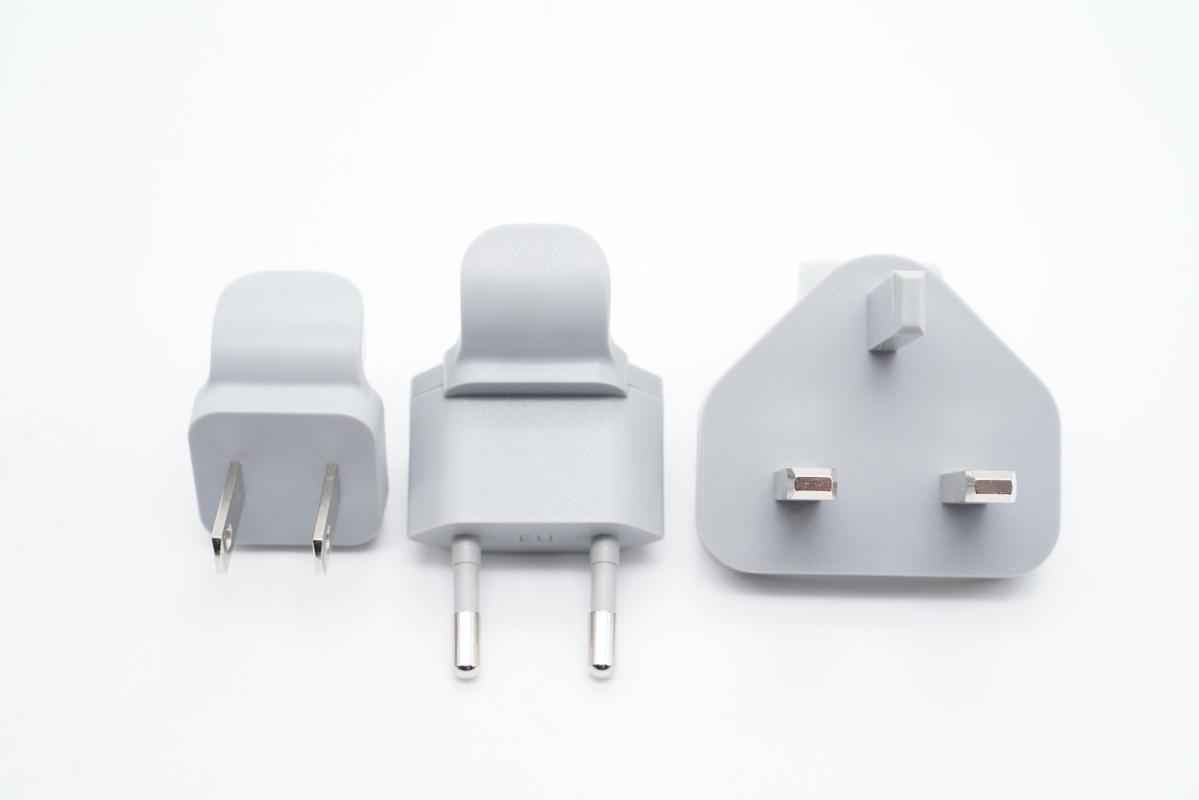

三个插脚特写，分别是美规、欧规和英规。
充电器采用方块造型设计，外壳黄灰配色，背面具有类肤手感，触摸手感很好。

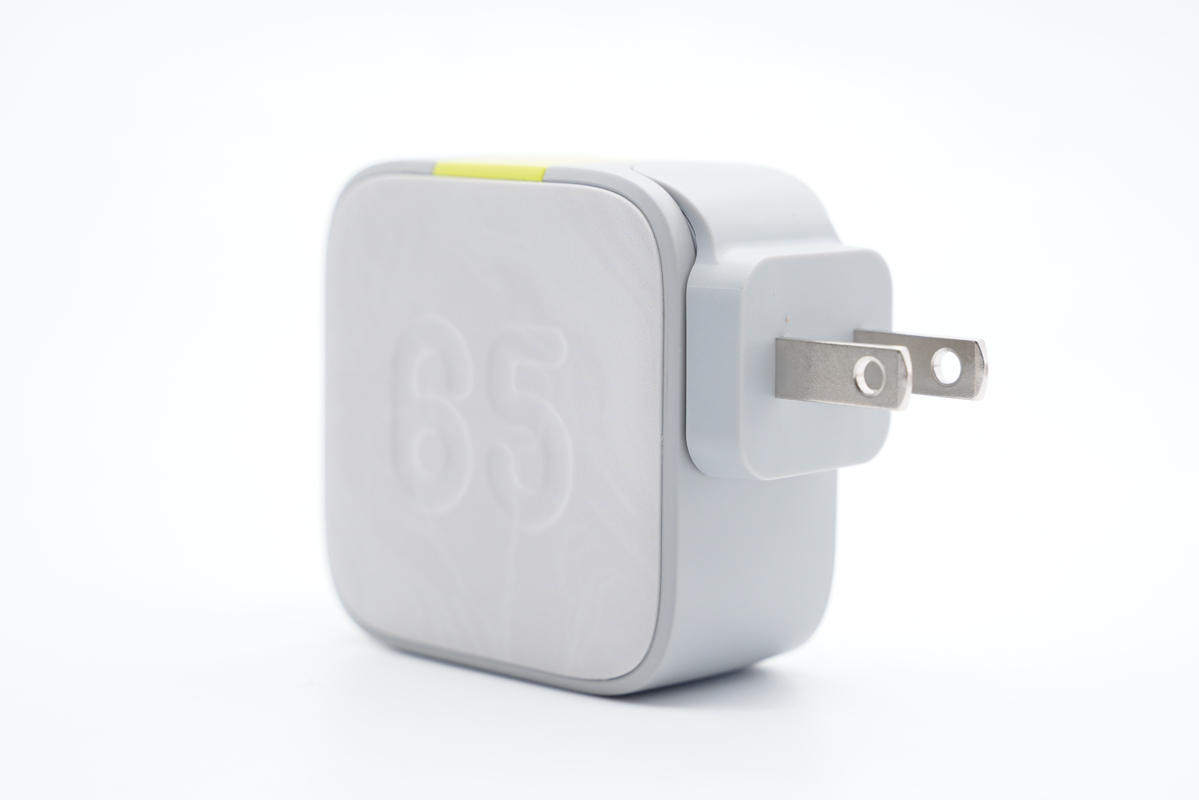

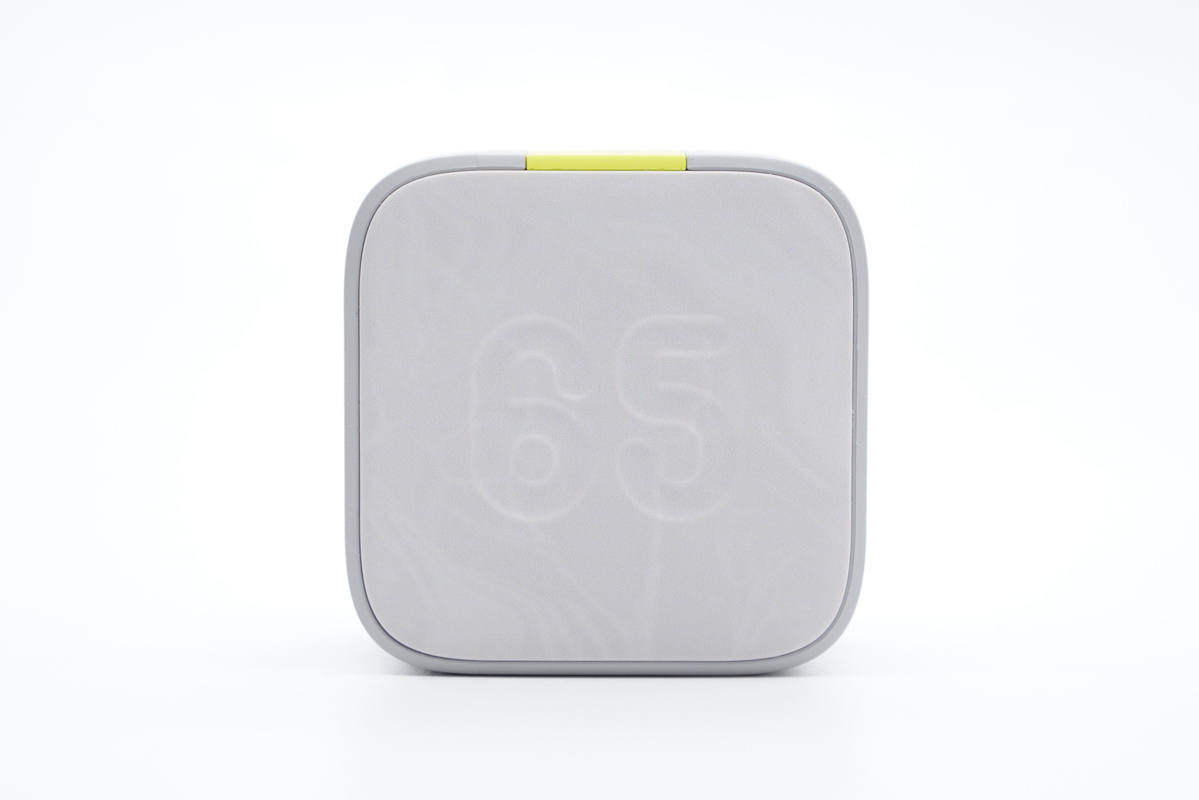

机身正面设计有65字样，表明充电器支持最大65W快充。

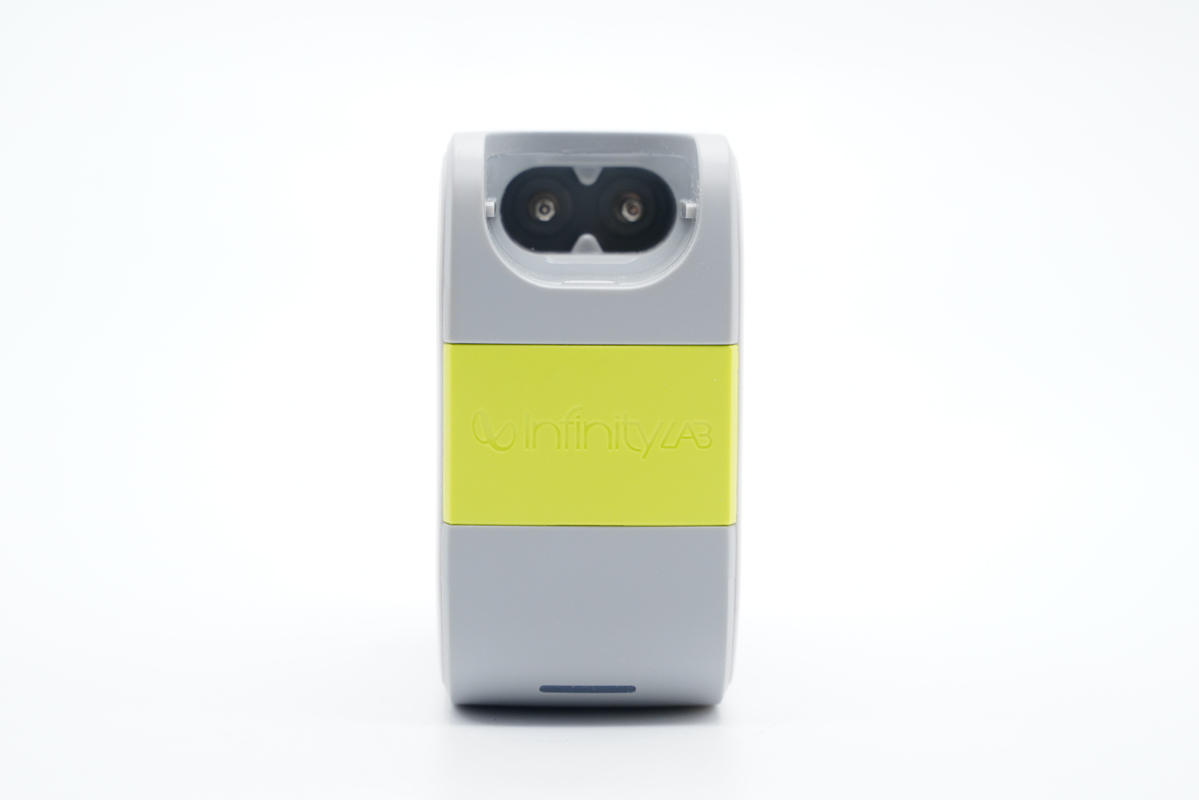

输入端插脚插槽为8字型，也可连接8字线延长使用，黄色外壳上印有InfinityLAB品牌。

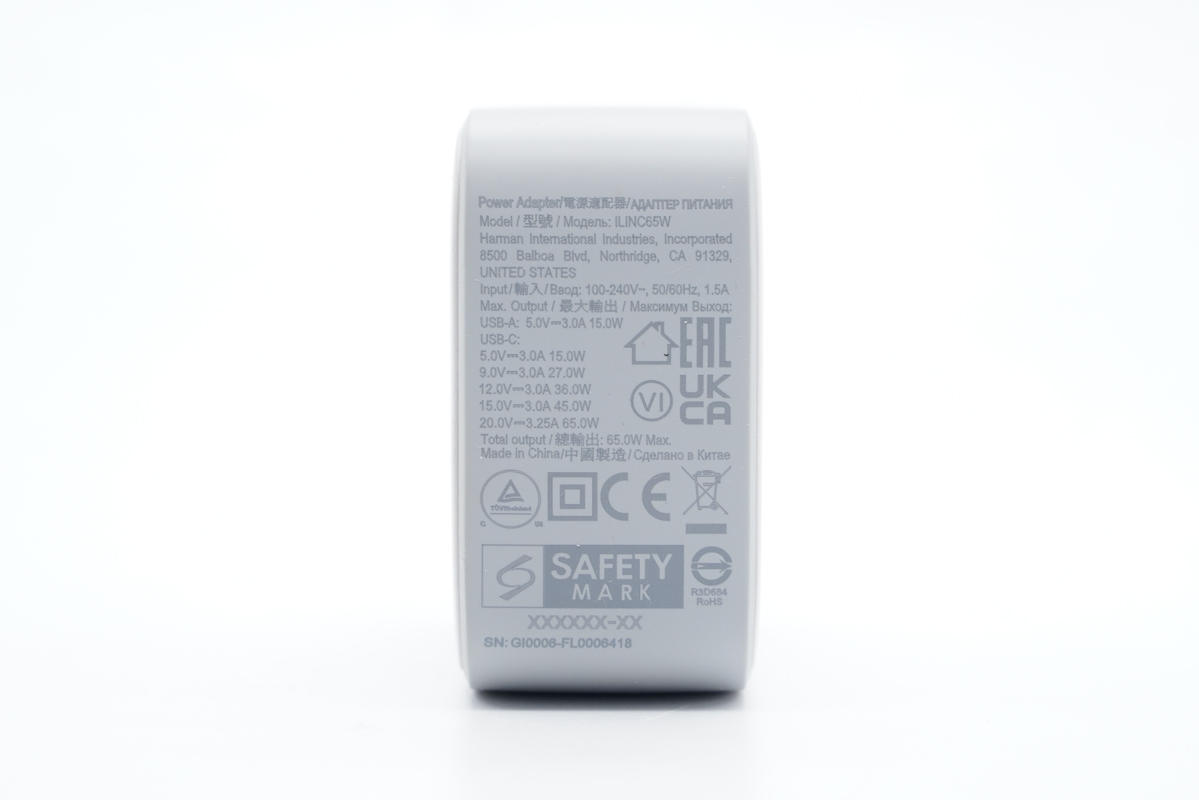

相邻侧面外壳上有充电器参数信息
型号：ILINC65W
输入：100-240V~50/60HZ 1.5A
输出：
USB-A：5V3A 15W
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A
总输出：65W Max
充电器已经通过了EAC、UKCA、TUV、CE、SAFETY MARK认证，以及VI级能效认证。

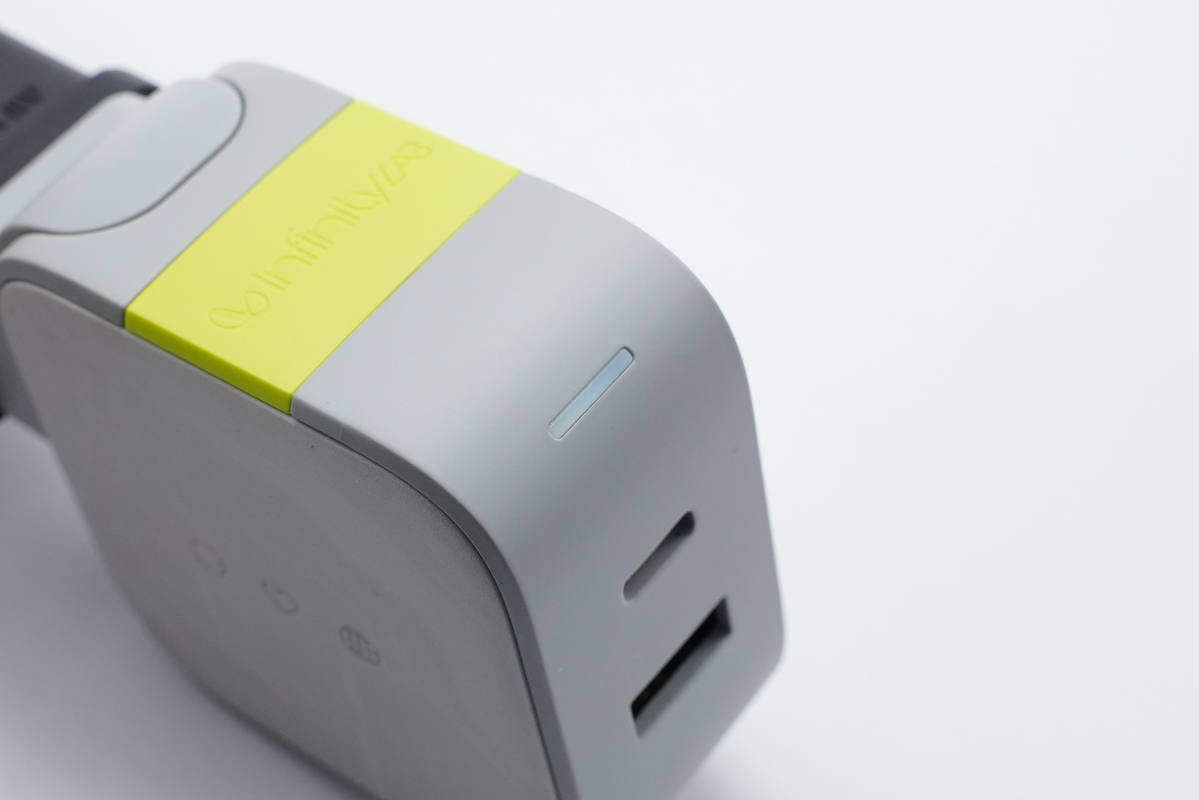

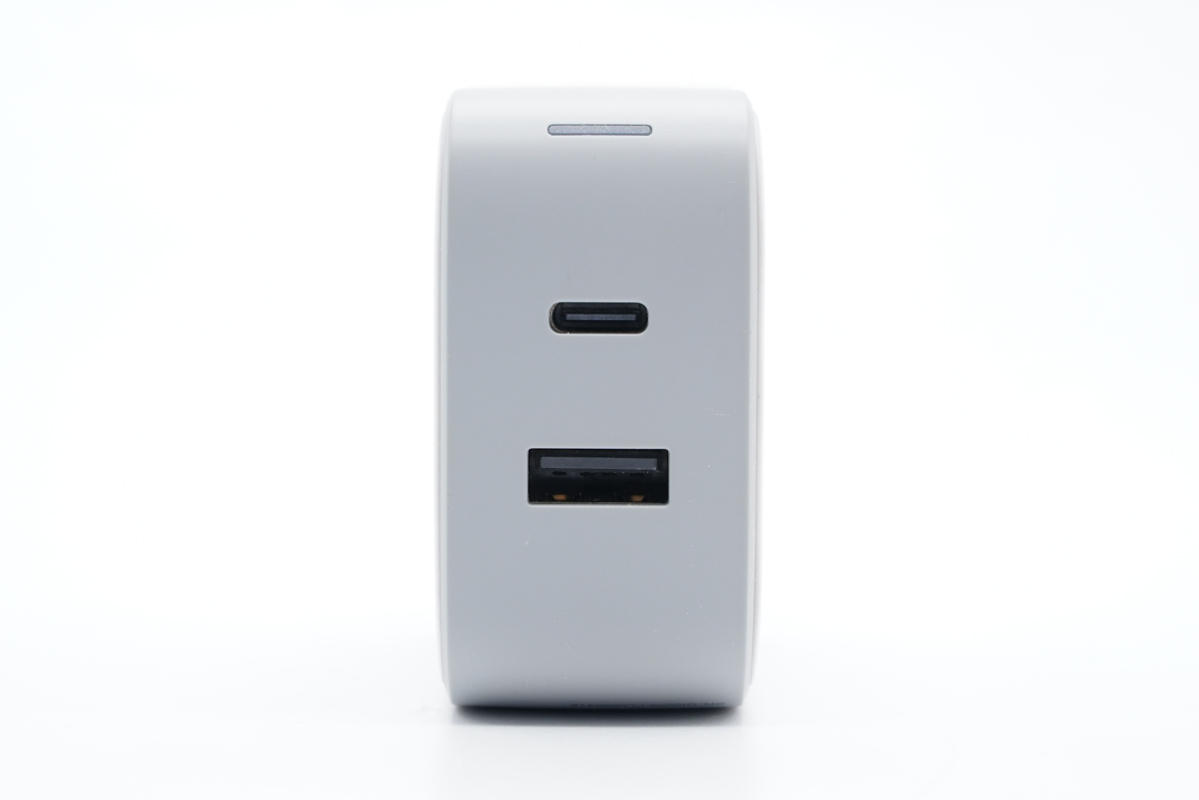

输出端设有LED指示灯以及1A1C输出接口，均采用黑色胶芯。

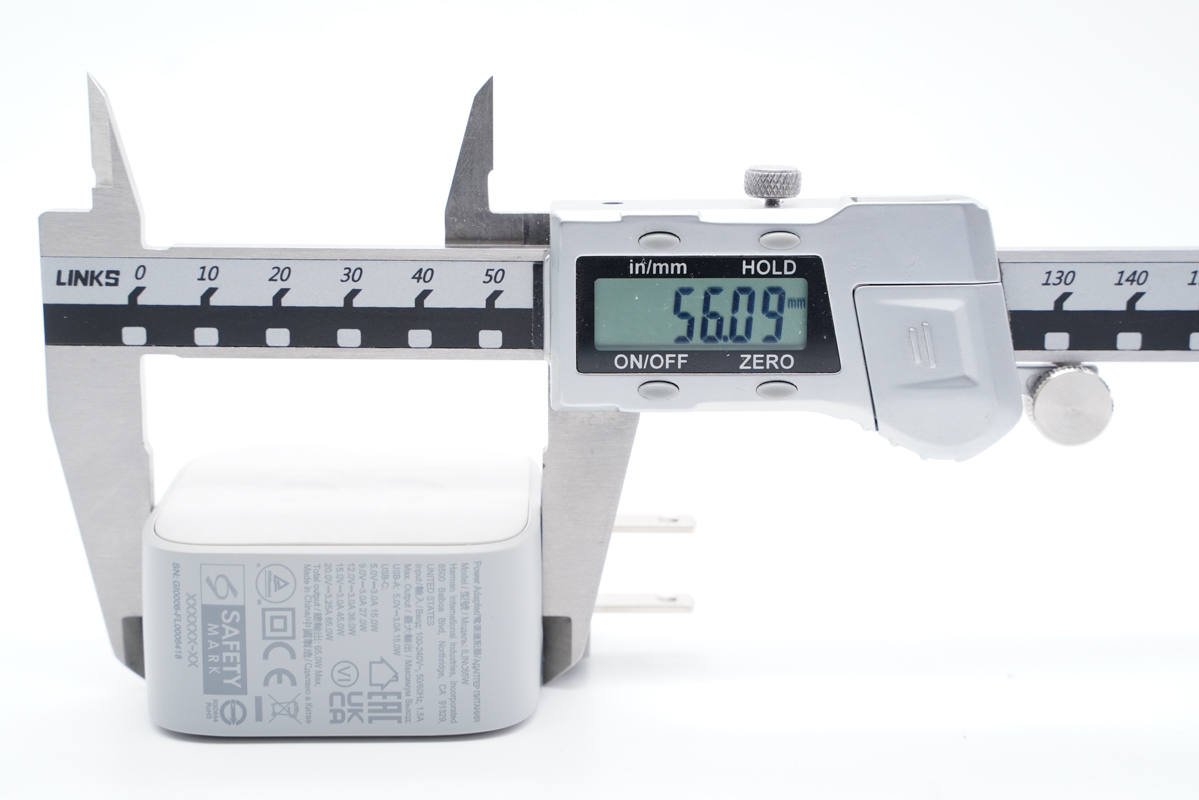

测得充电器机身高度为56.09mm。

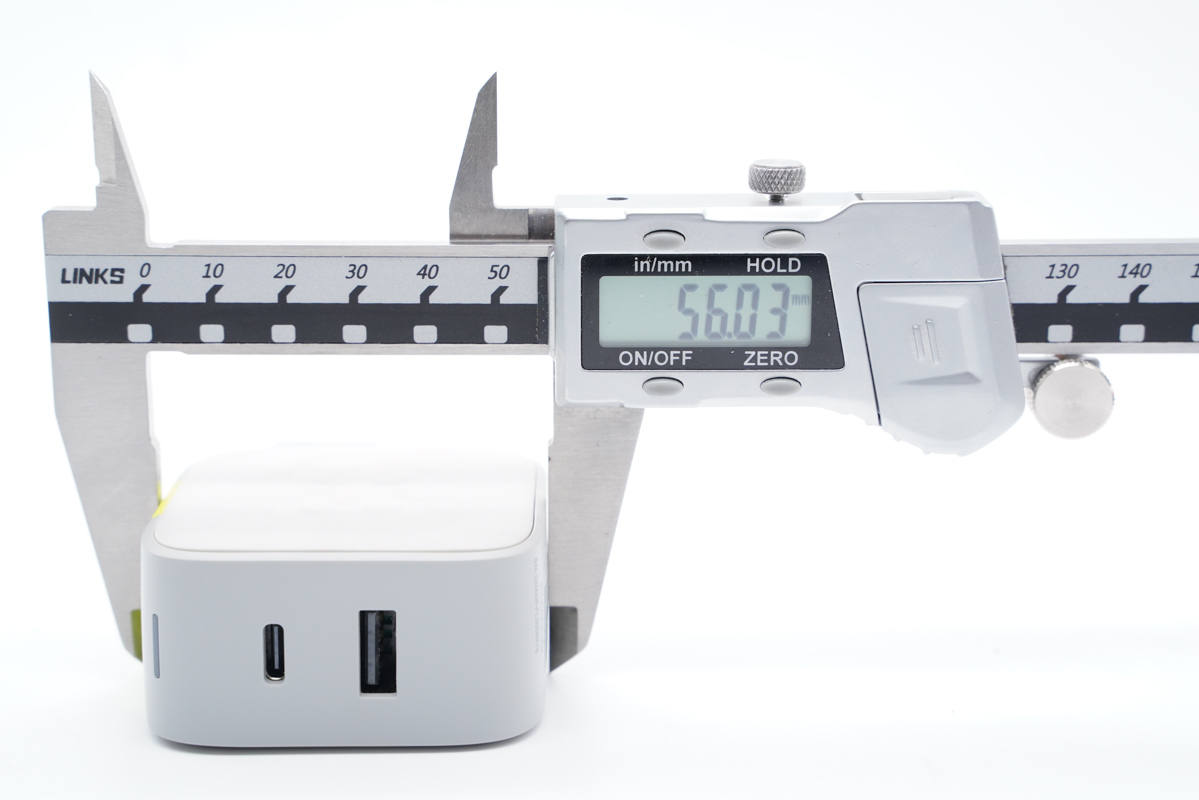

宽度为56.03mm。

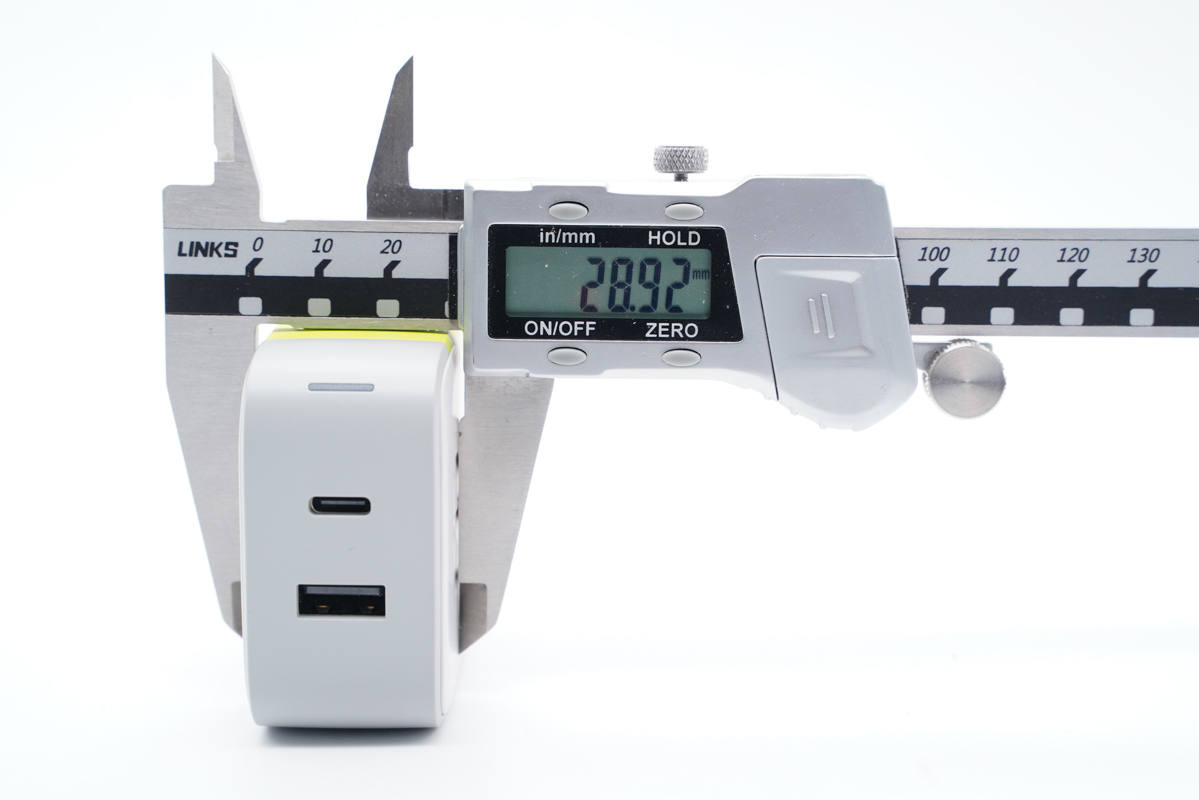

厚度为28.92mm。通过三维算得充电器体积约为90.89cm³，功率密度为0.72W/cm³。

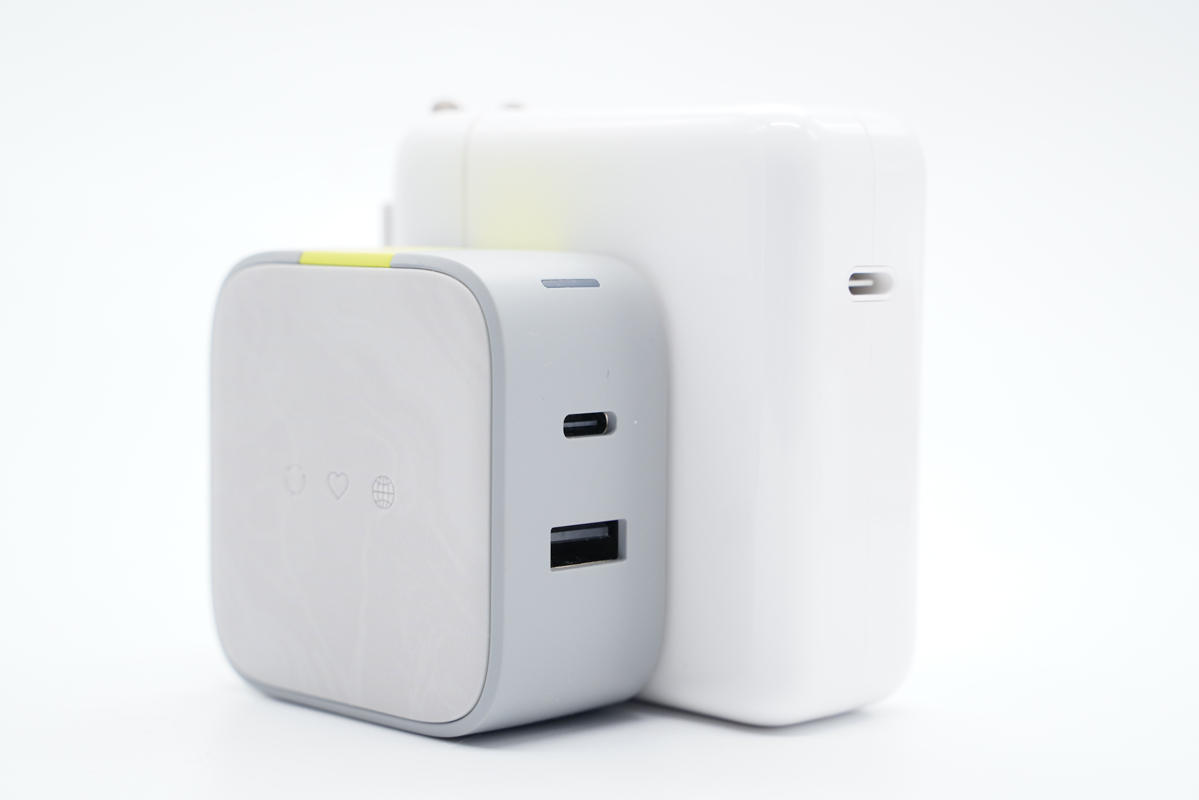

和苹果61W充电器直观对比，体积优势明显。
拿在手上的直观感受。

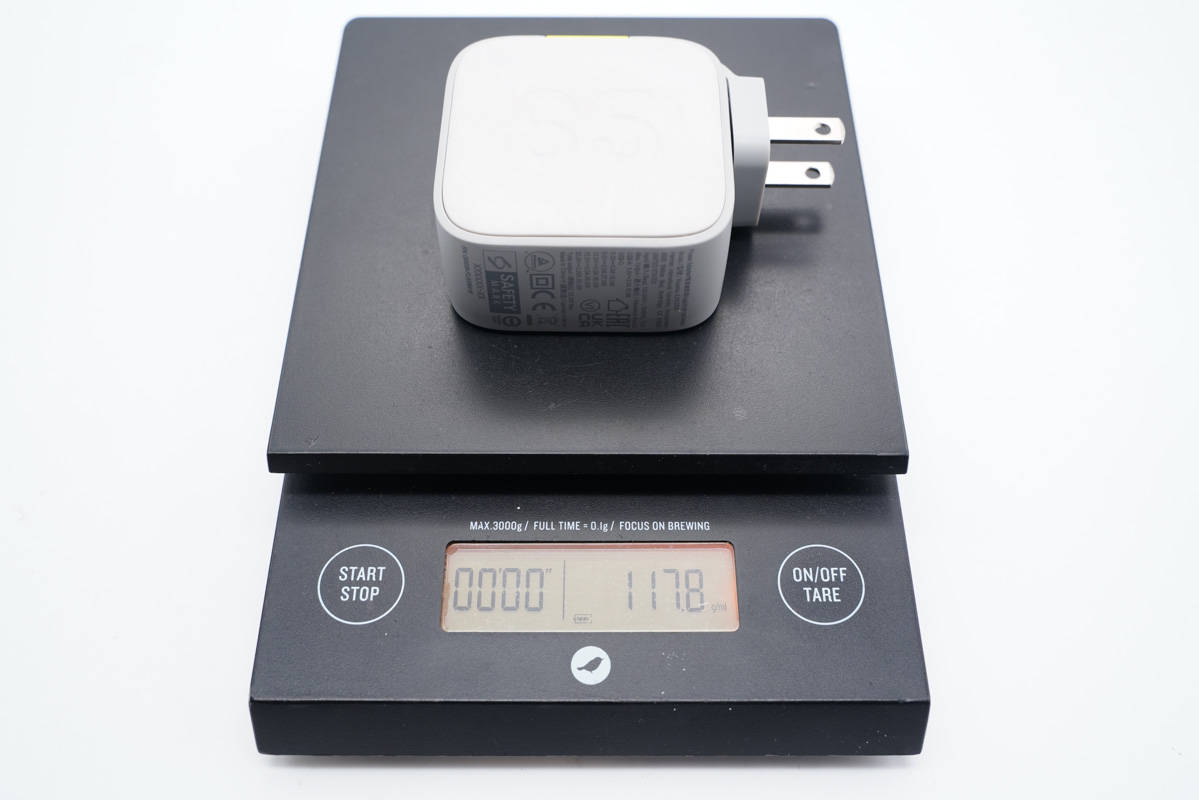

净重约为118g。
接通电源指示灯亮淡白色光。

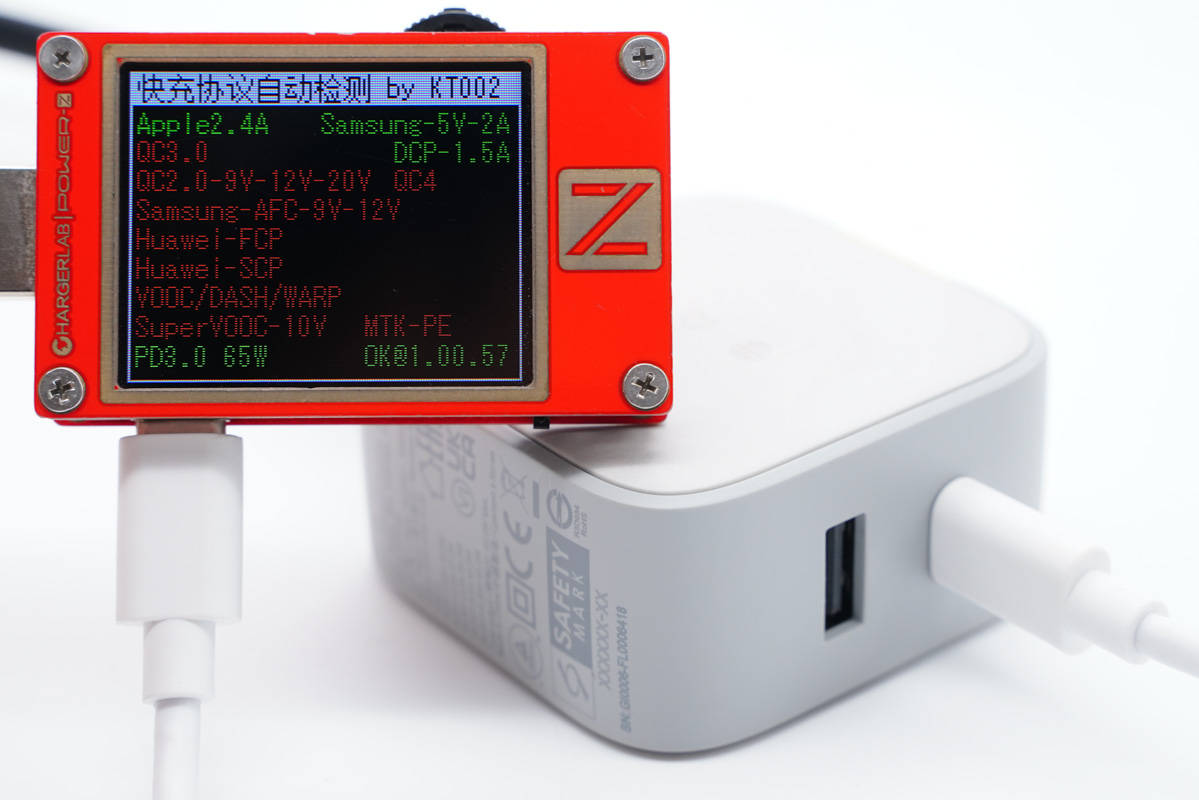

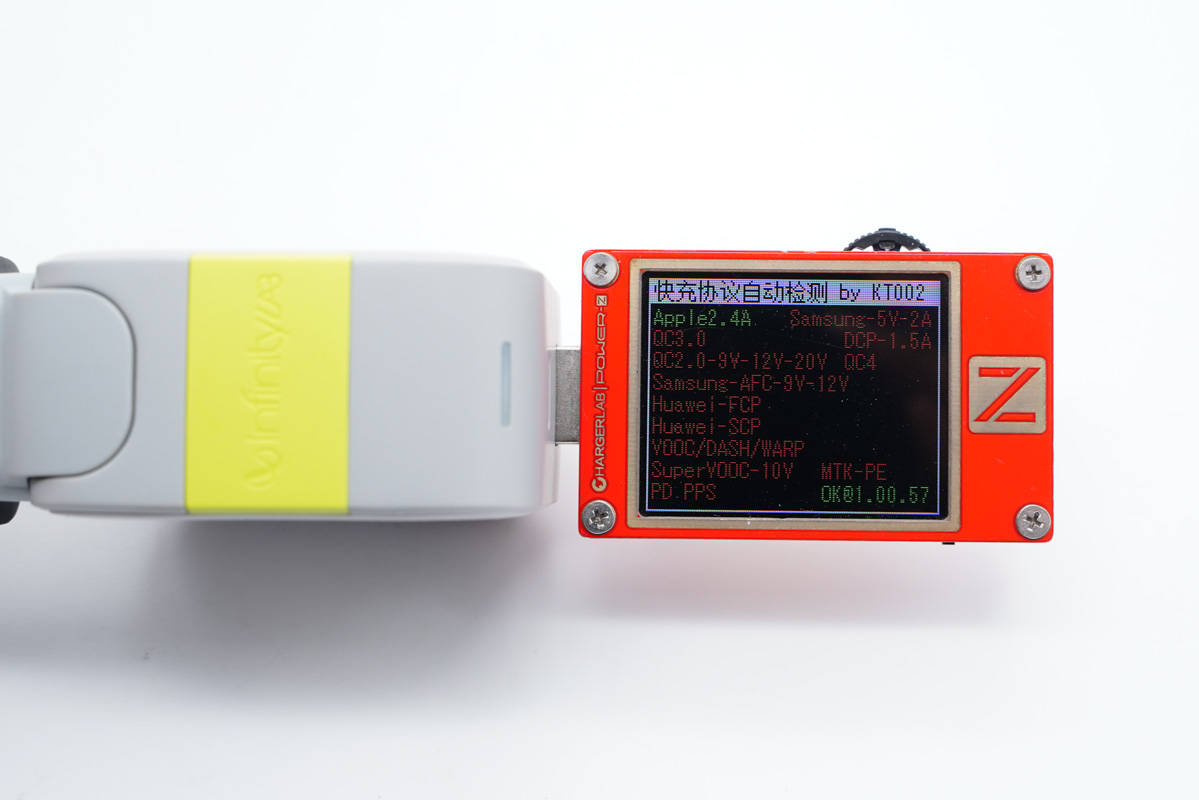

使用ChargerLAB POWER-Z KT002测得C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及PD3.0快充协议。

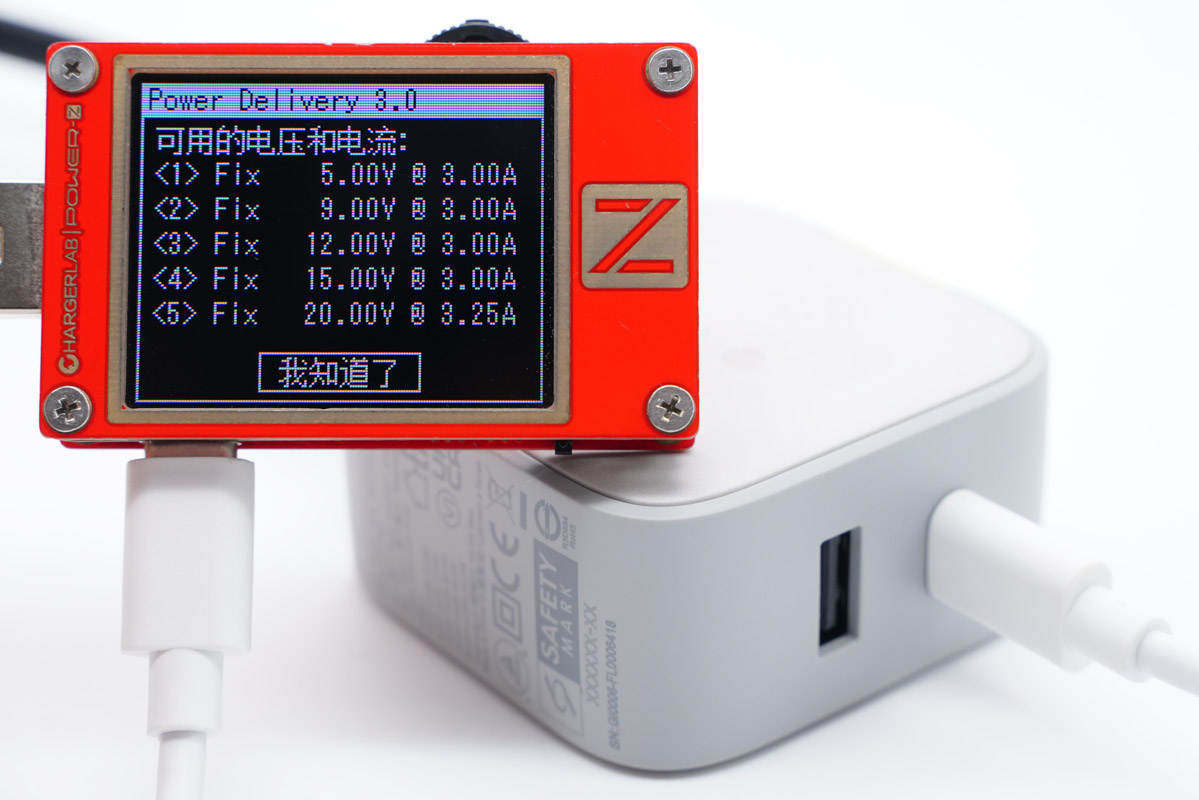

此外还测得C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。
另外测得USB-A口支持Apple 2.4A协议。
二、InfinityLAB 65W氮化镓充电器拆解

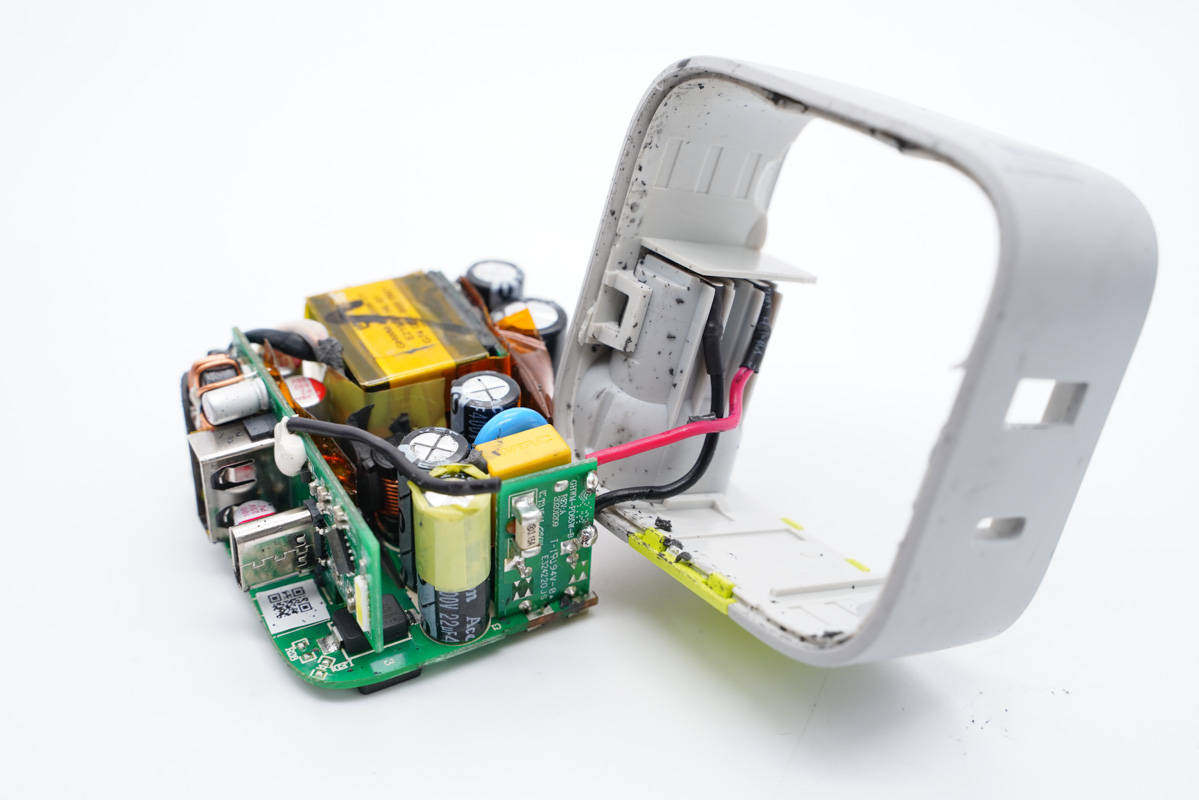

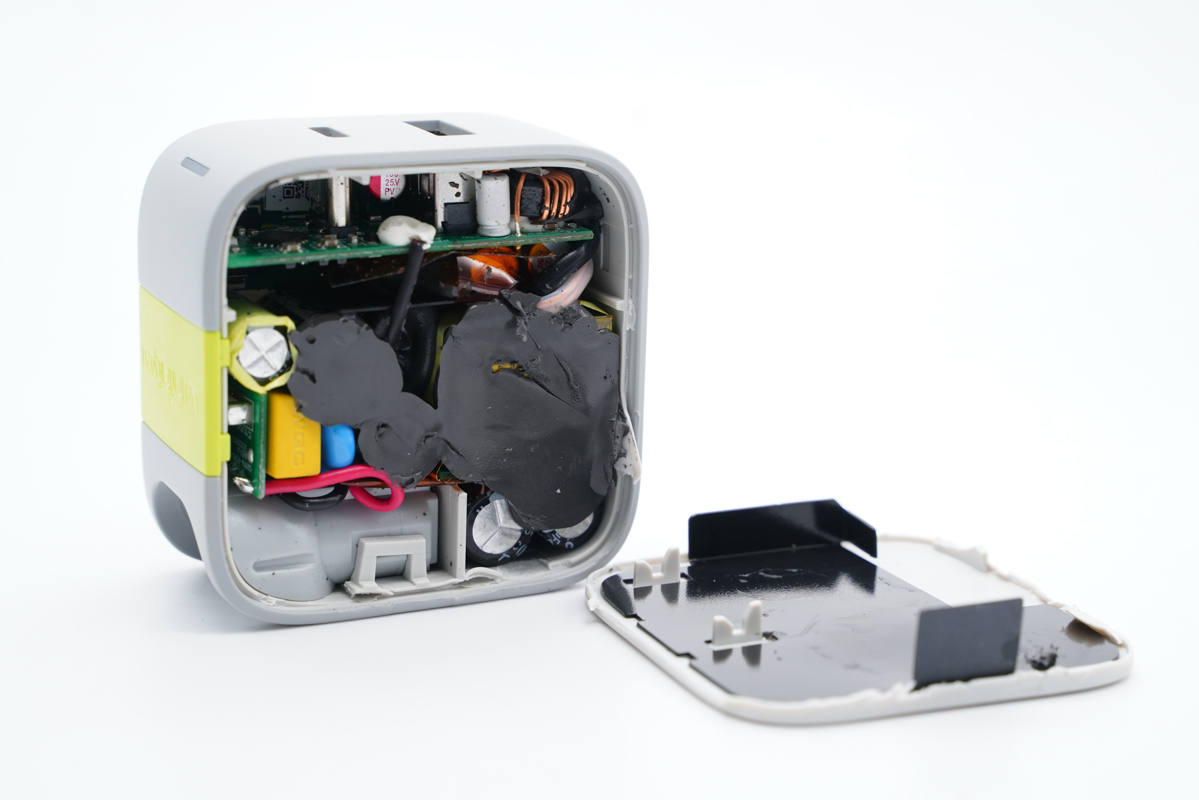

将机身壳拆开，外壳上贴有绝缘隔离板，中心区域器件填充黑色导热胶帮助散热。
输入端通过红黑导线接通供电。

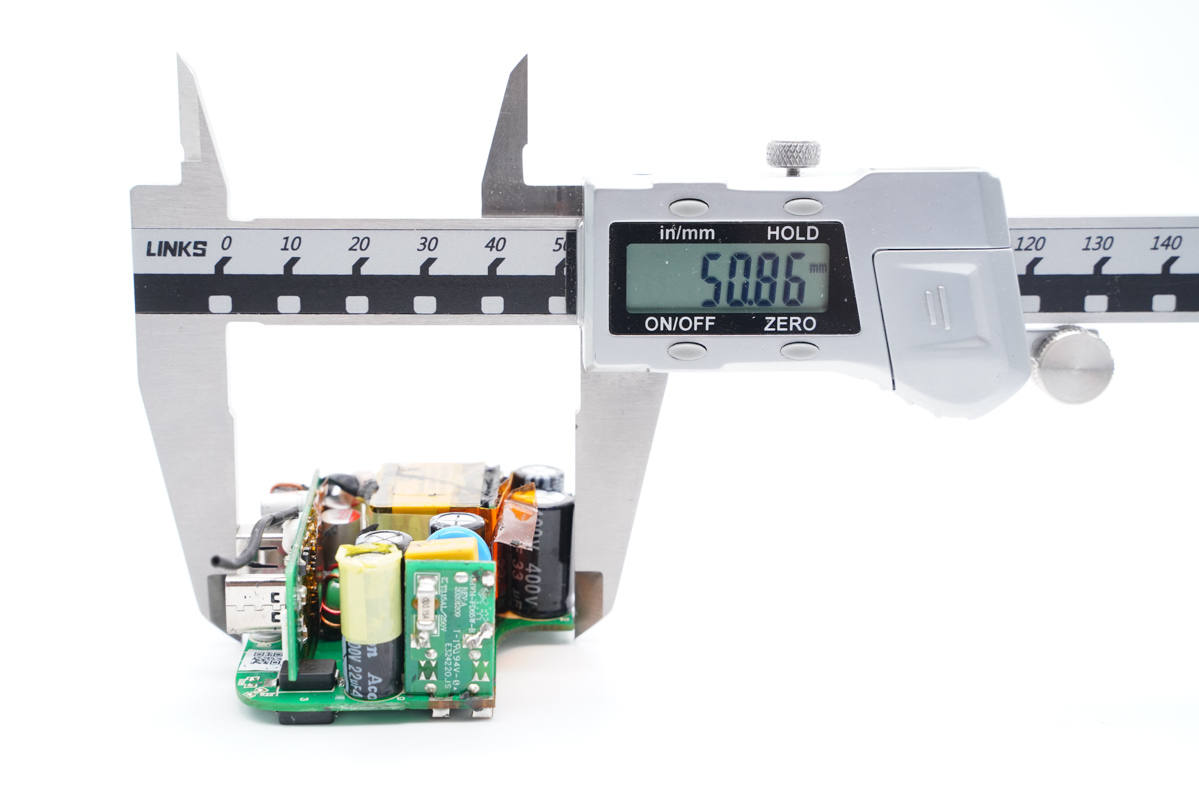

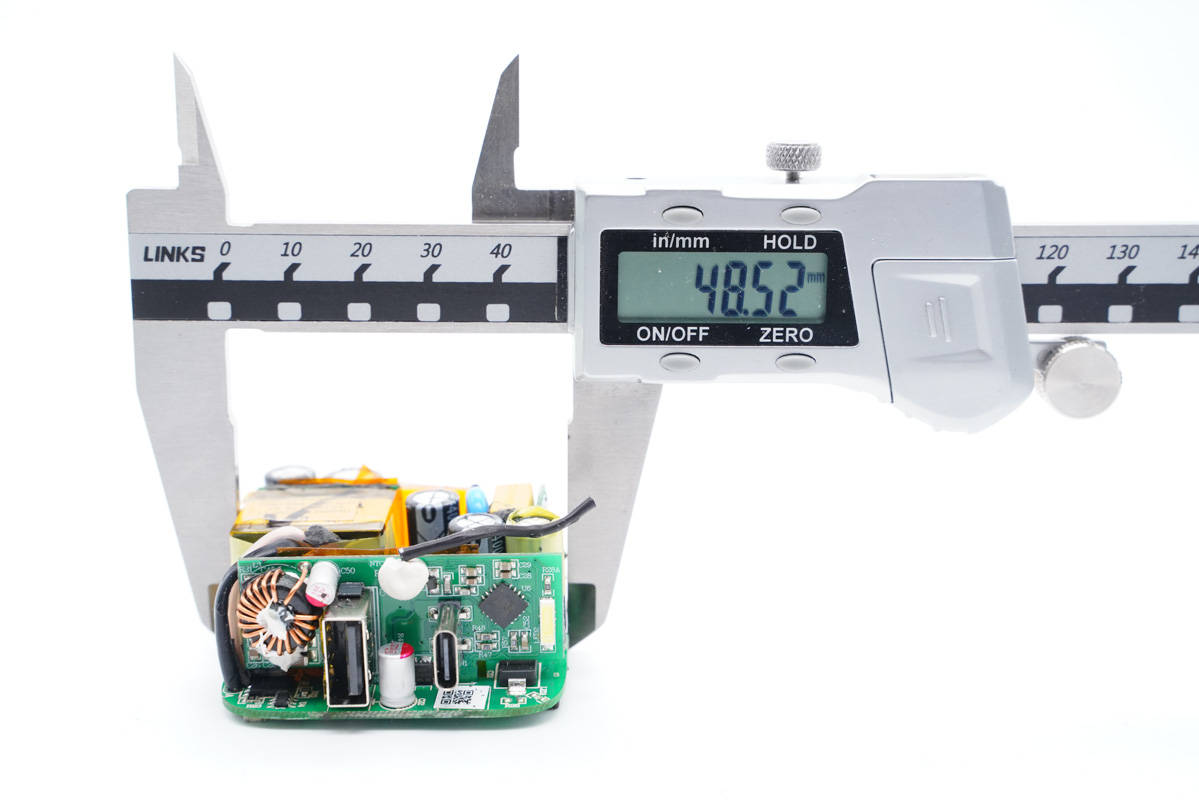

测得模块长度50.86mm。
宽度为48.52mm。

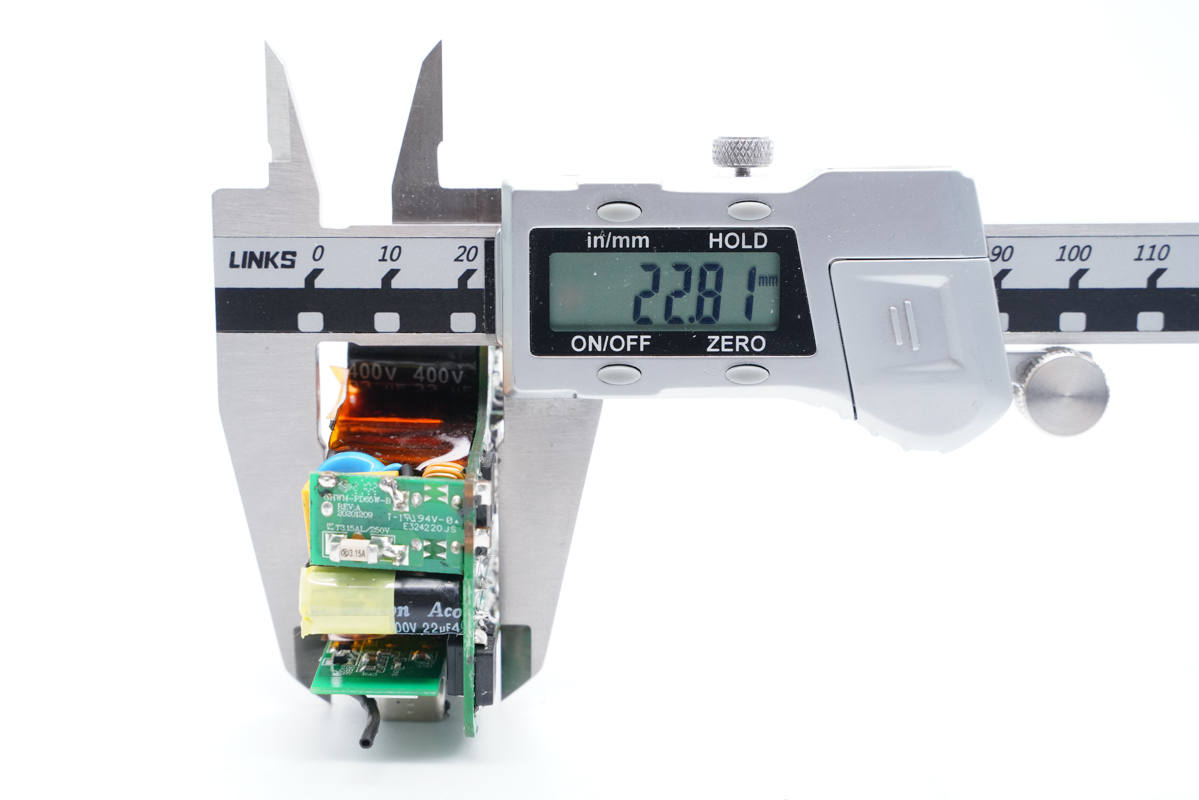

厚度为22.81mm。

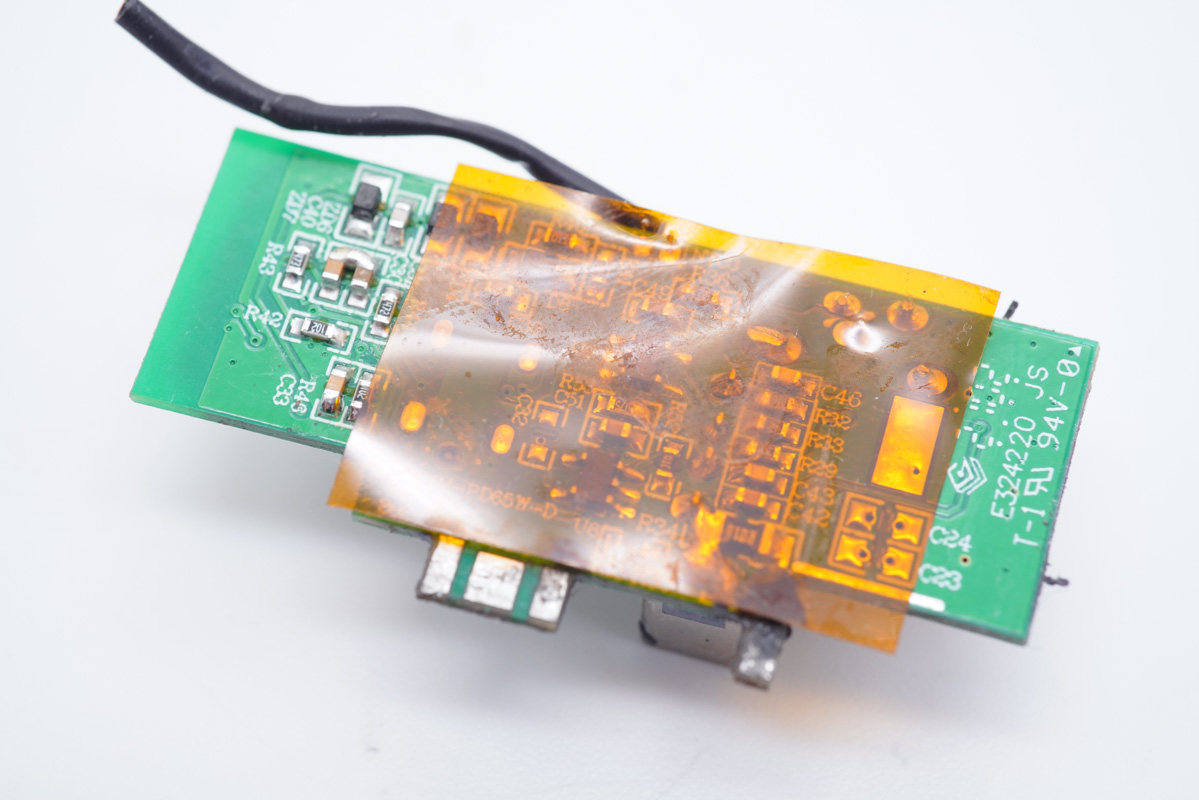

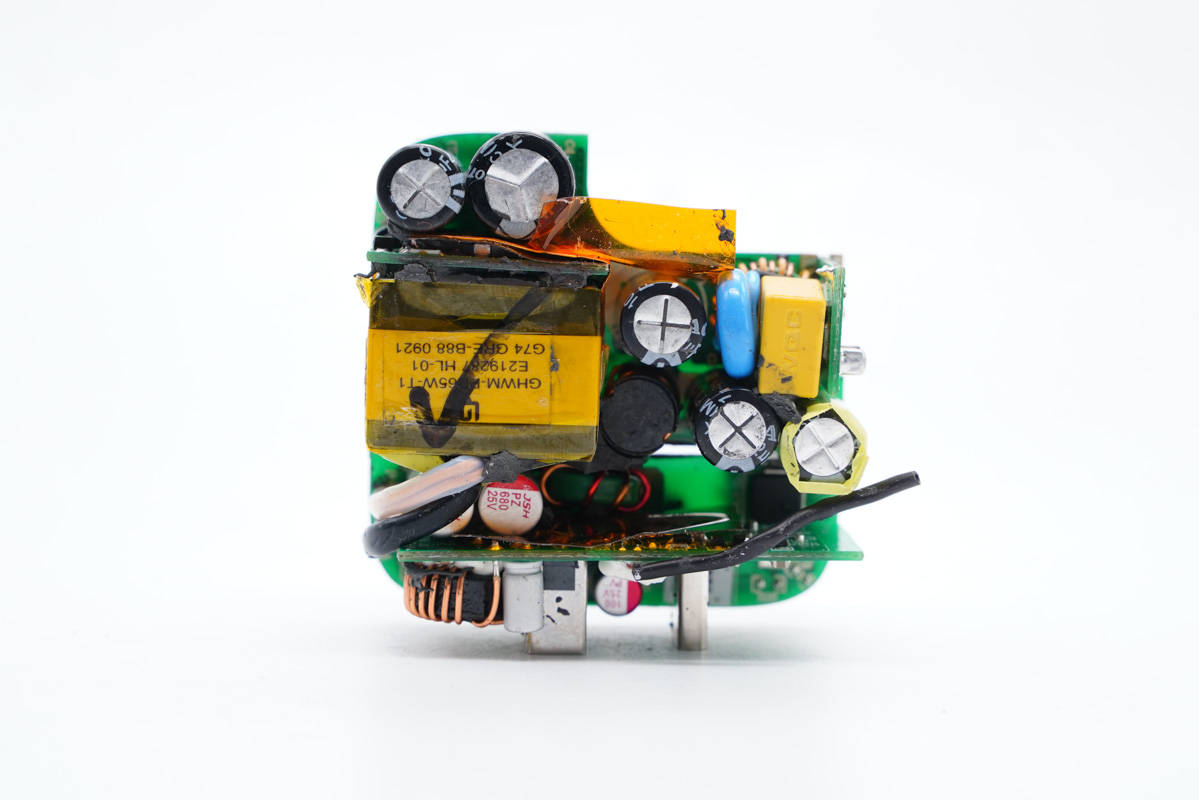

PCB板正面一览，输入输出端均设有小板，而且两块小板接触电容一面均贴有胶带绝缘。

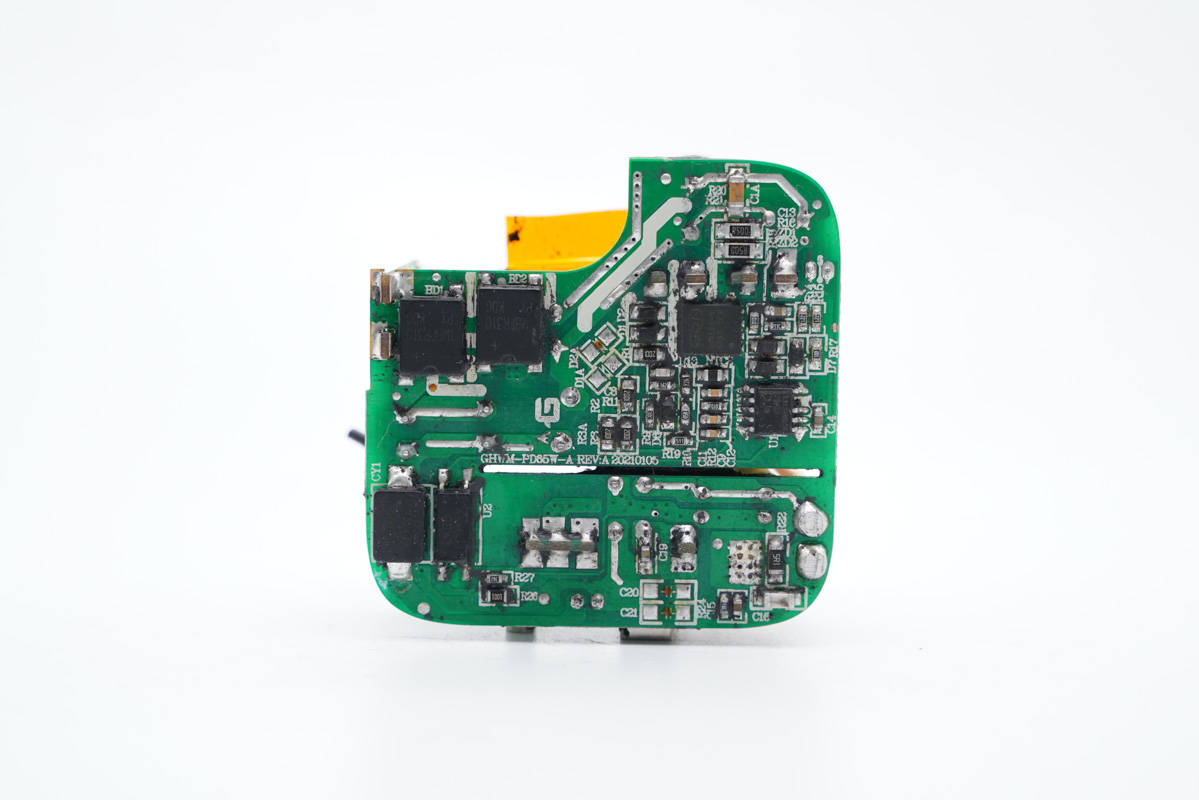

PCB板背面一览，右侧设有开关电源主控芯片以及GaNSystems的氮化镓功率器件，左侧设有两颗整流桥、光耦以及贴片Y电容。
通过观察发现，这款充电器采用高频QR开关电源架构，USB-C口通过协议芯片控制输出电压，USB-A口进行二次降压以5V恒压输出。下面我们从输入端开始了解各器件的信息。

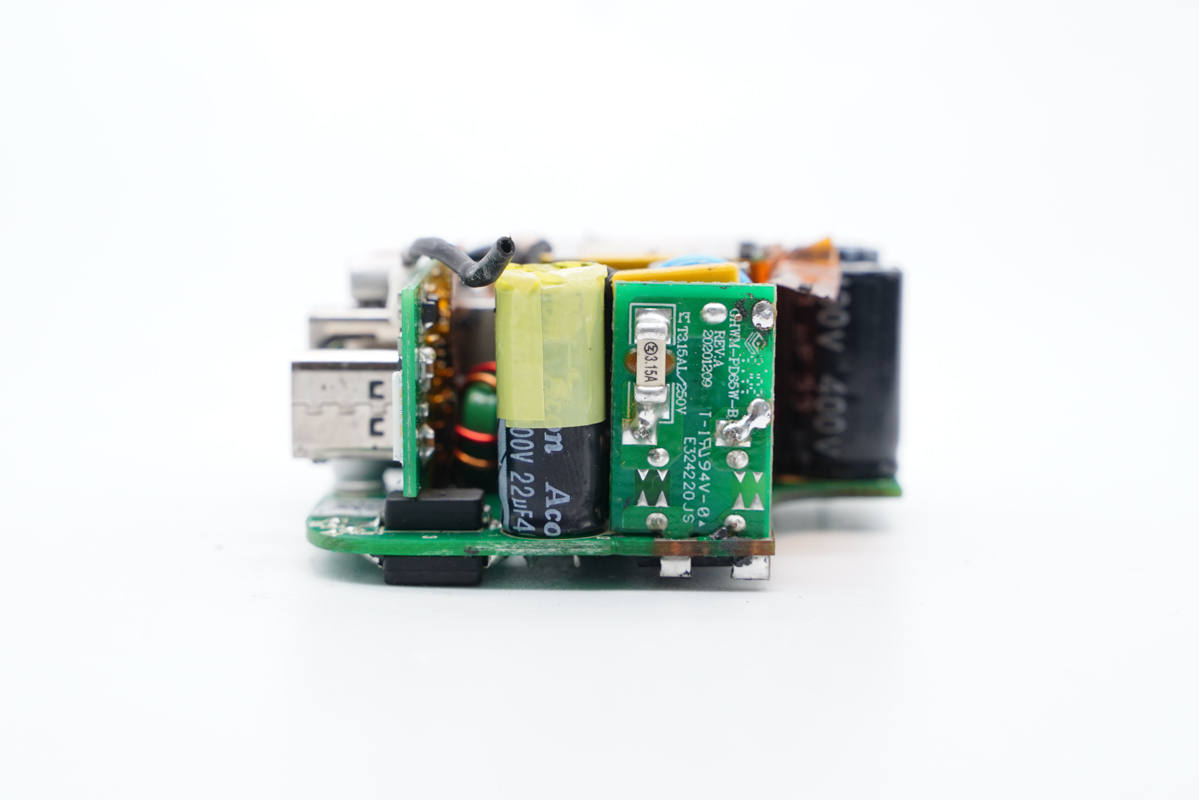

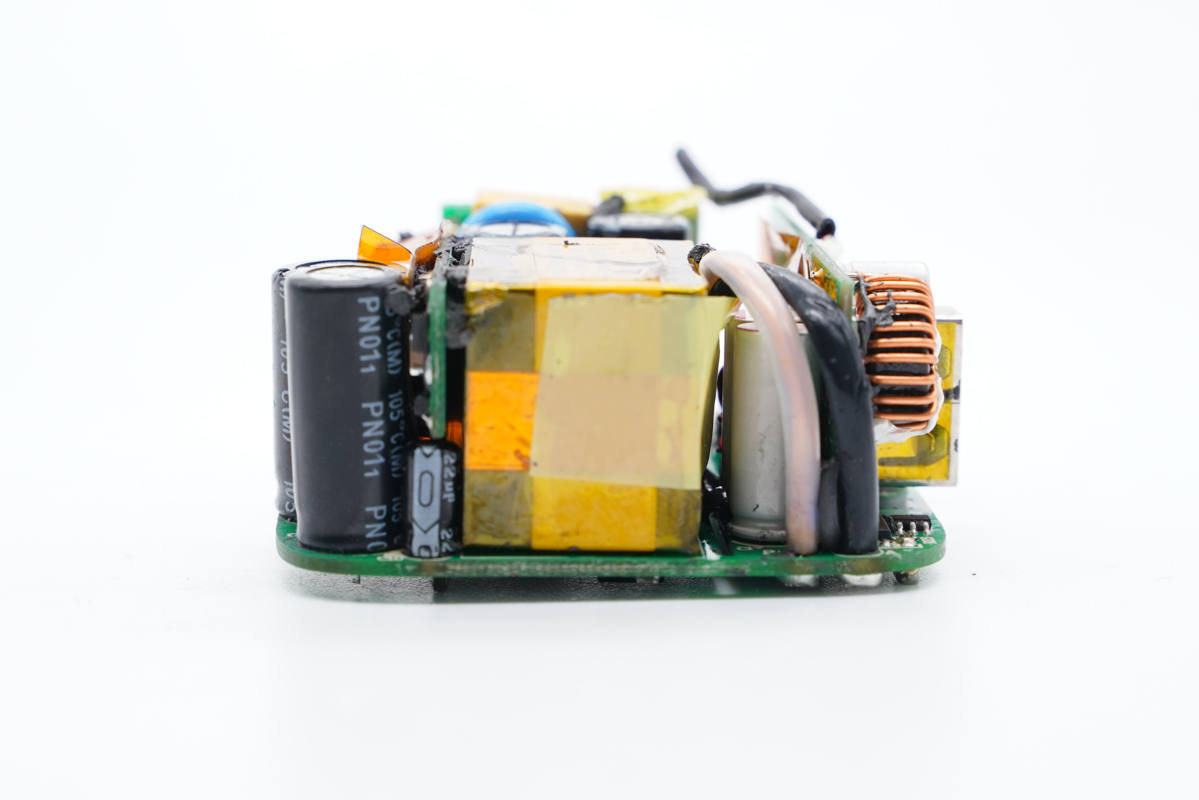

模块侧边设有小板以及高压滤波电解电容，小板上设有贴片保险丝，电容包裹绝缘胶带。
前端看去，中间区域以及右侧有三颗高压滤波电解电容。
将小板拆下，另一面有共模电感、压敏电阻以及安规X电容。

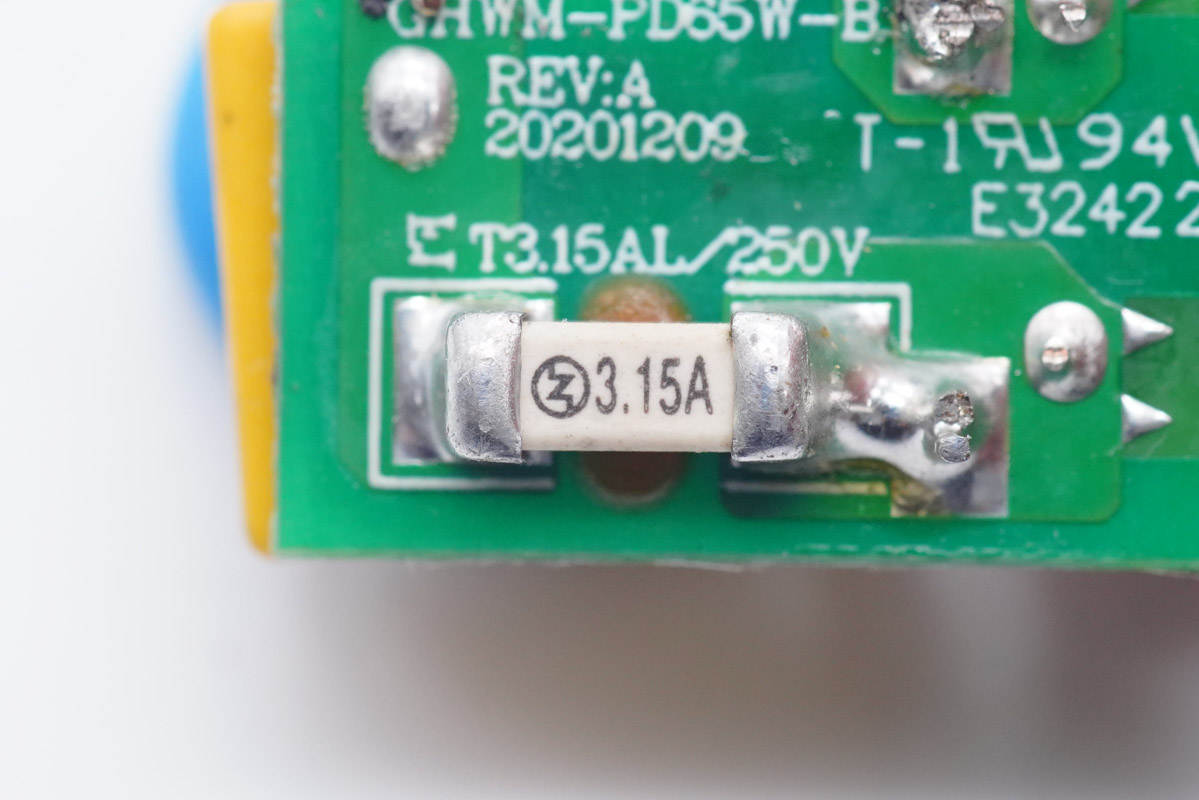

保险丝采用贴片形式节省空间，额定电流3.15A。

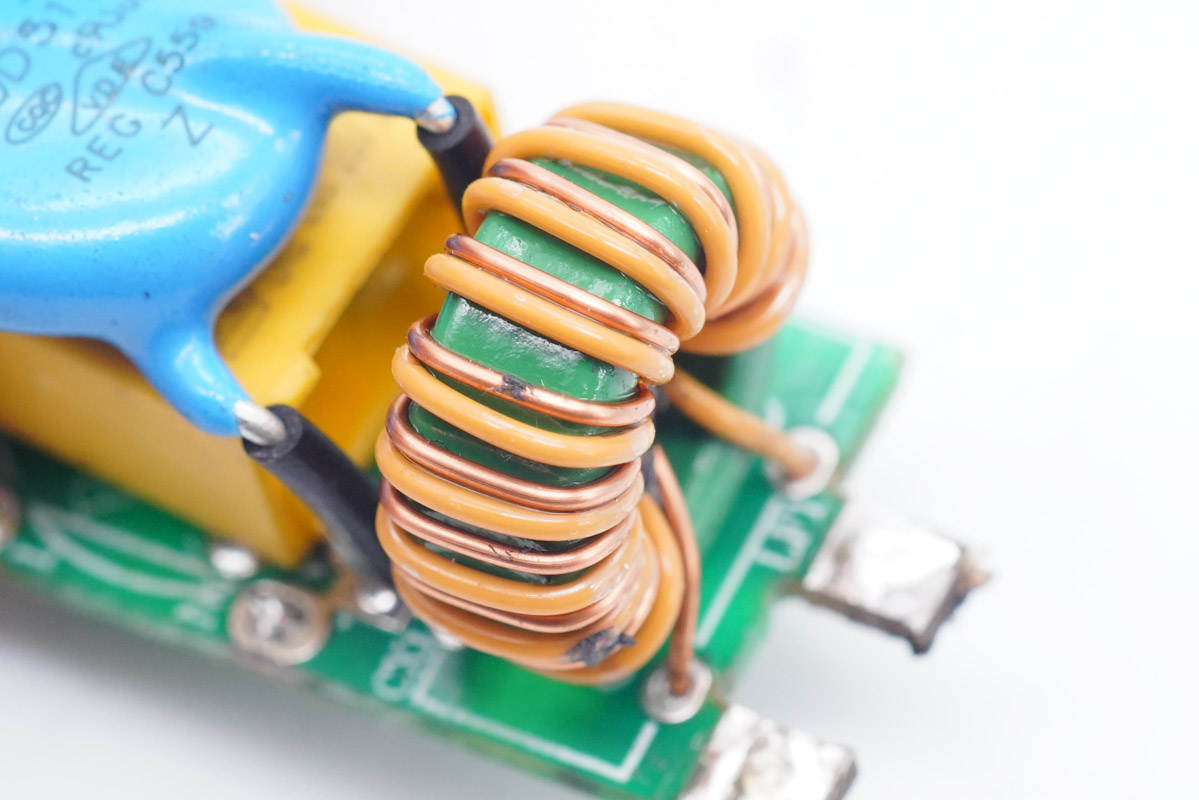

共模电感双线绕制，用于滤除EMI干扰。

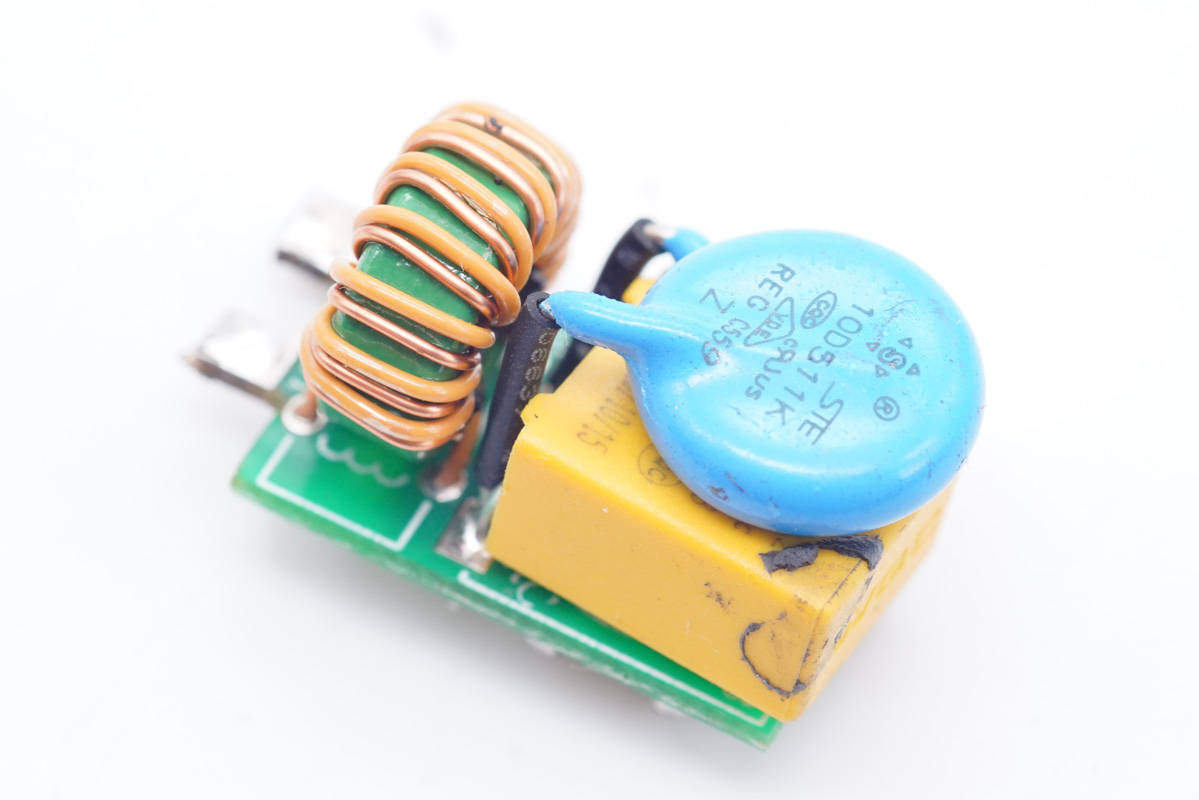

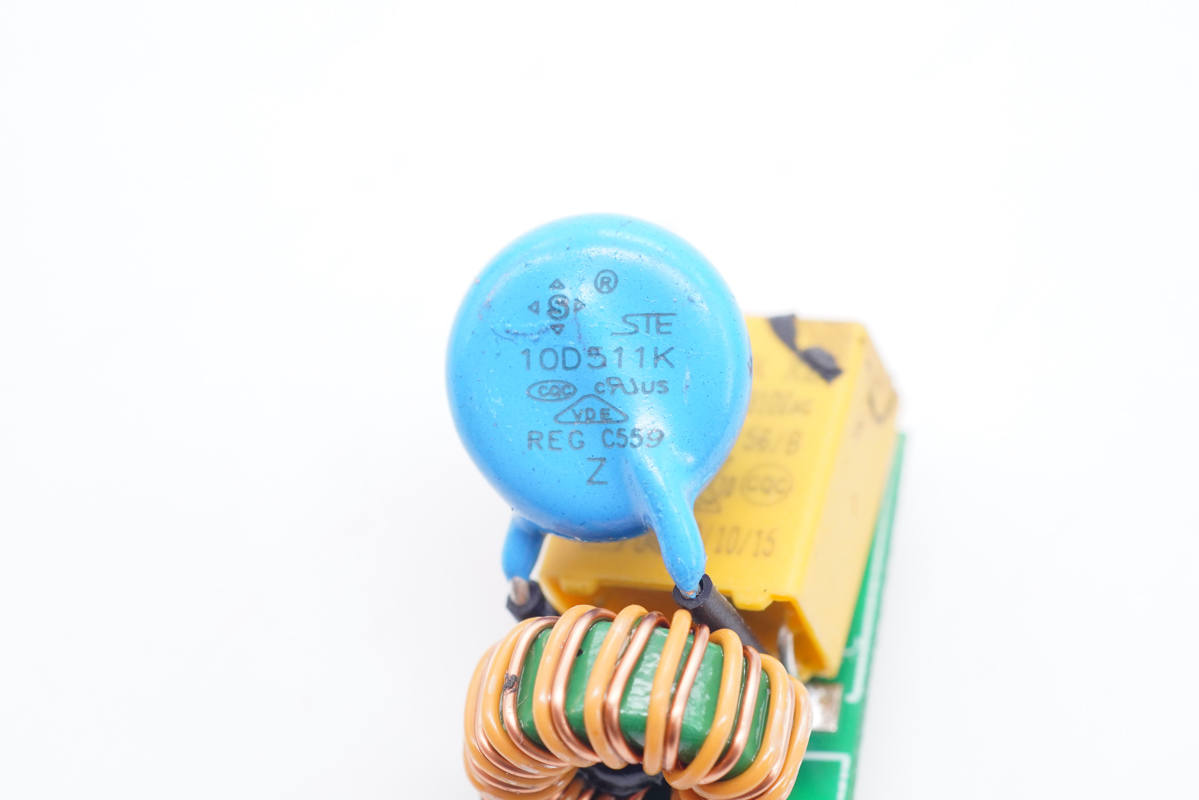

10D511K压敏电阻来自STE松田电子，用于输入过压保护。

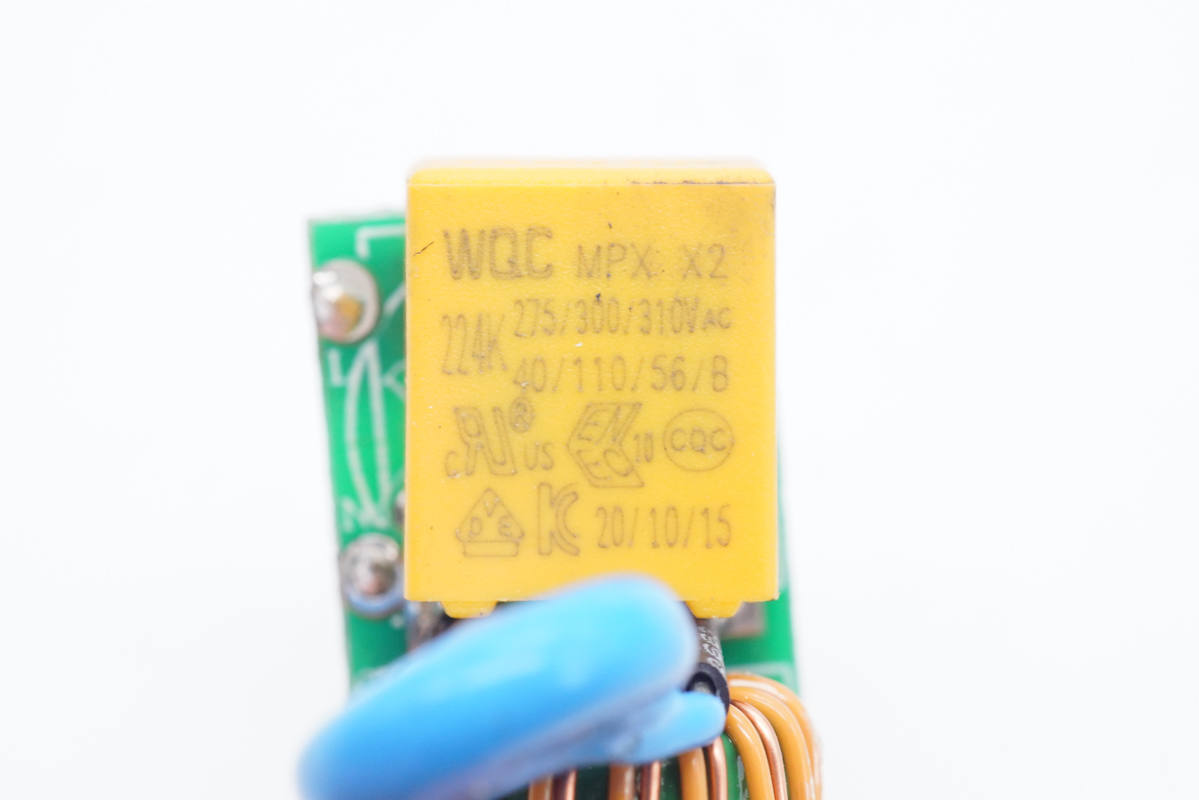

安规X电容来自WQC东莞威庆电子。

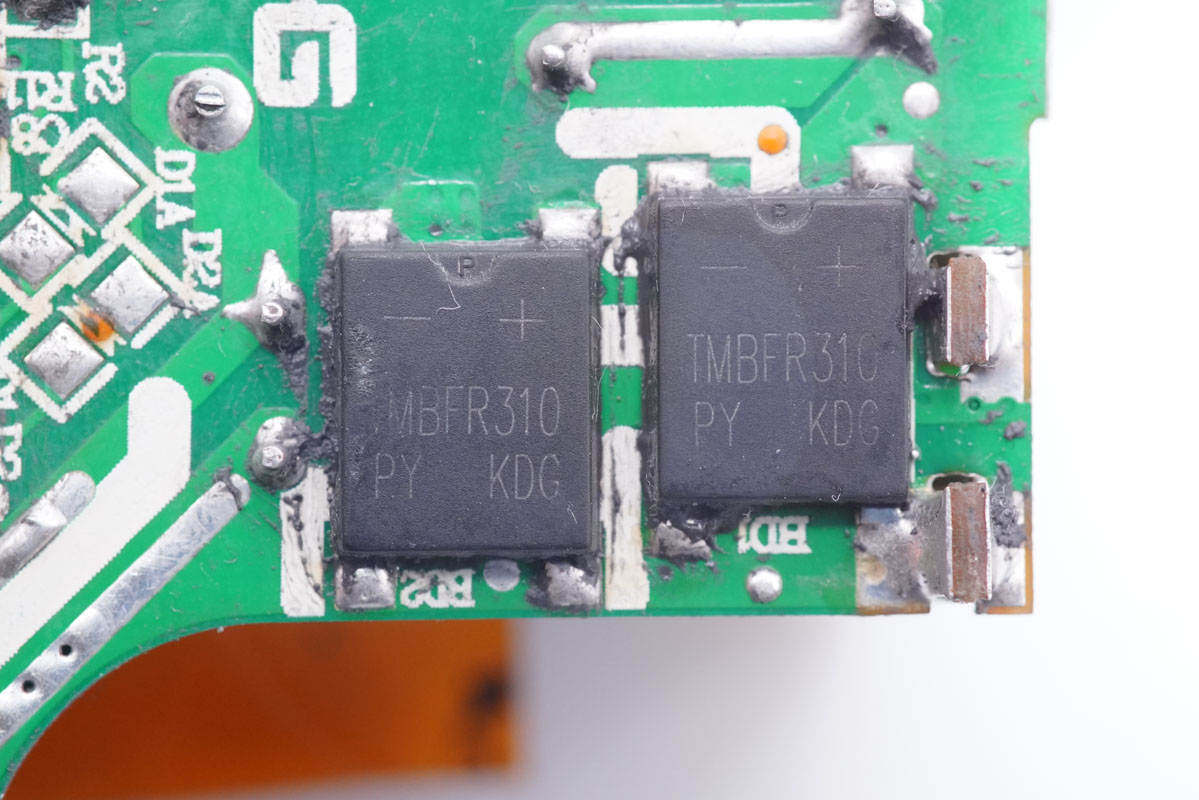

重庆平伟TMBFR310整流桥，采用两颗以均摊发热。

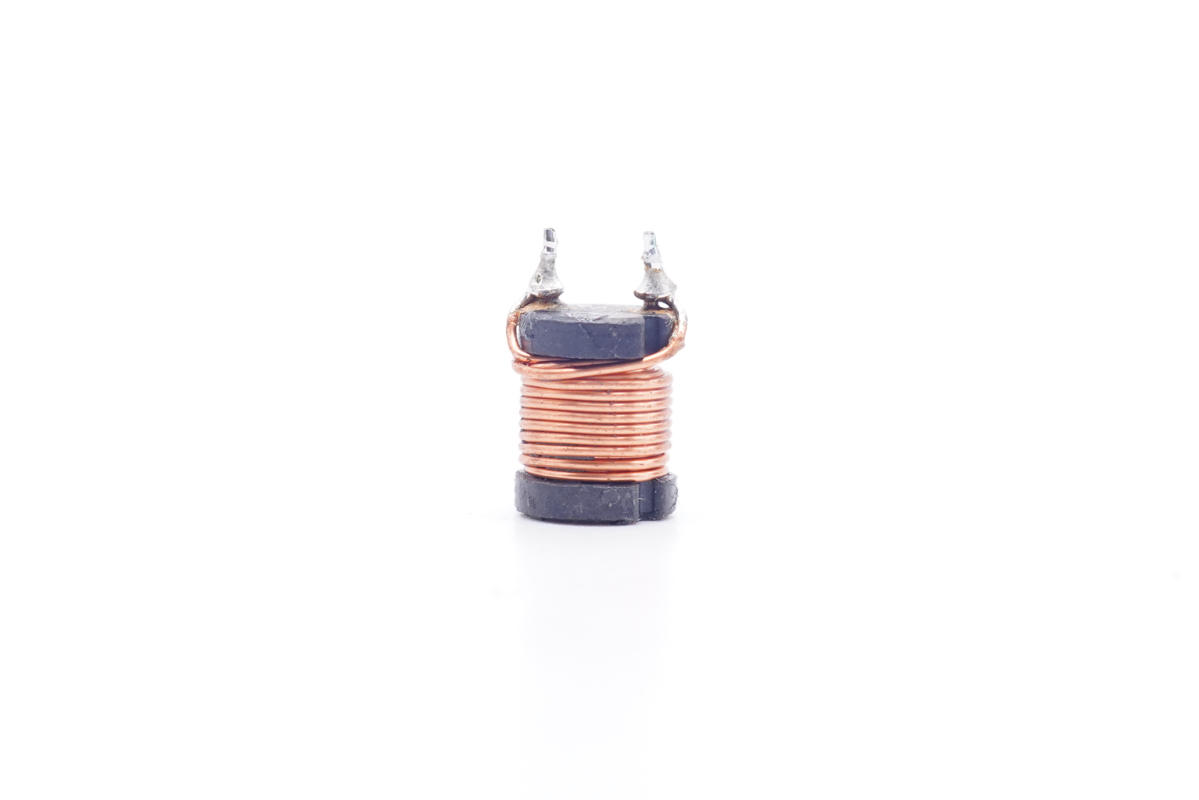

工字电感特写。

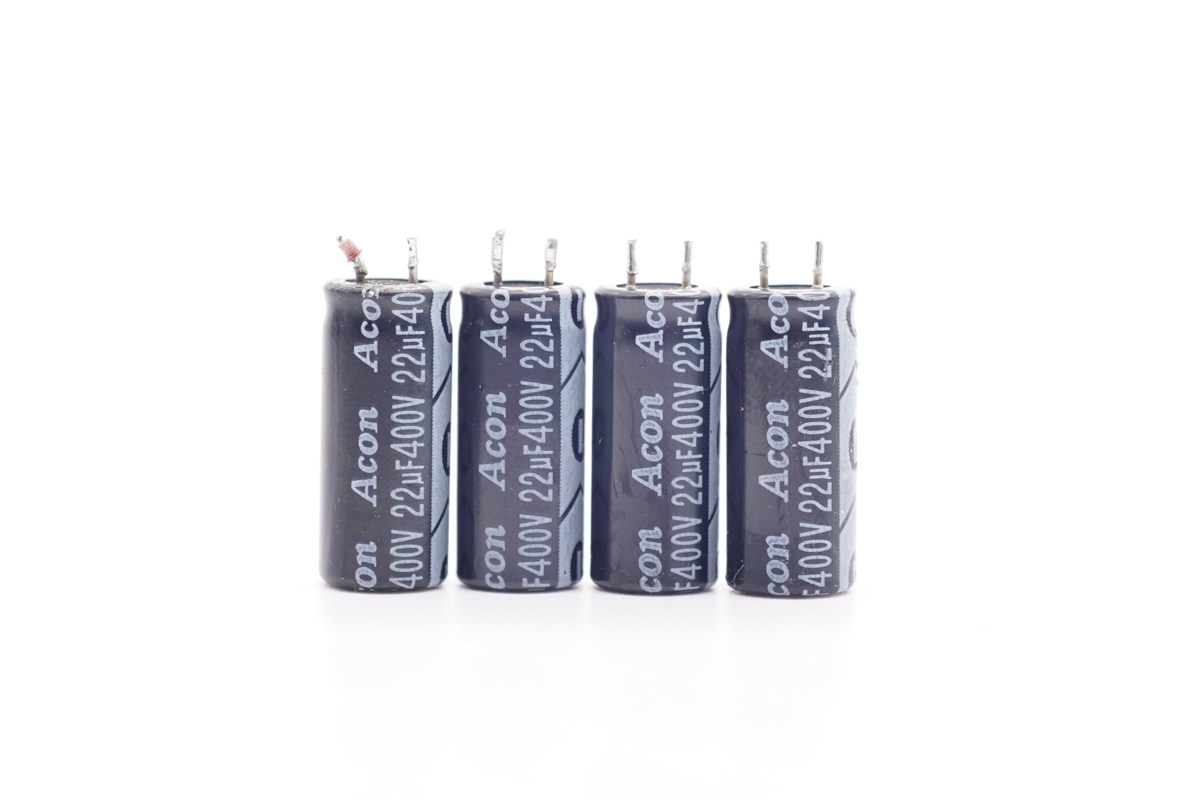

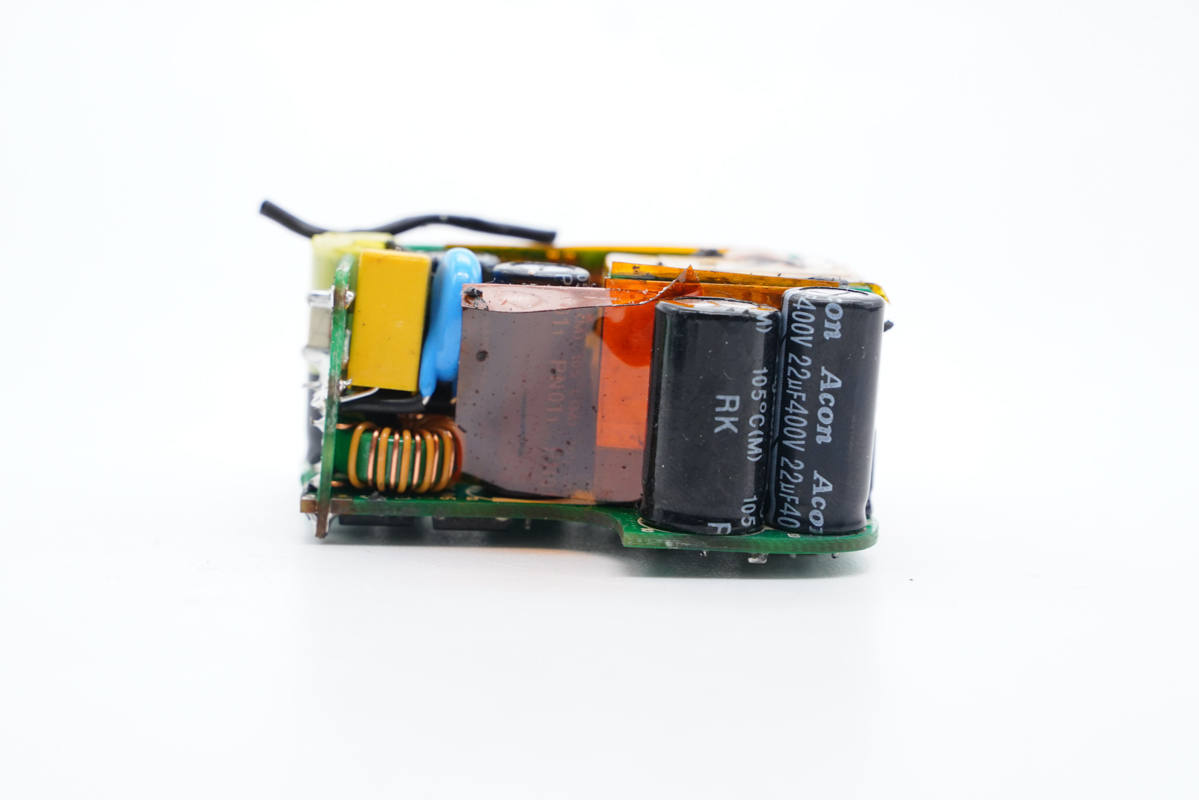

初级侧高压滤波电解电容一共有五颗，其中四颗来自Acon中元，且规格都是400V 22μF。

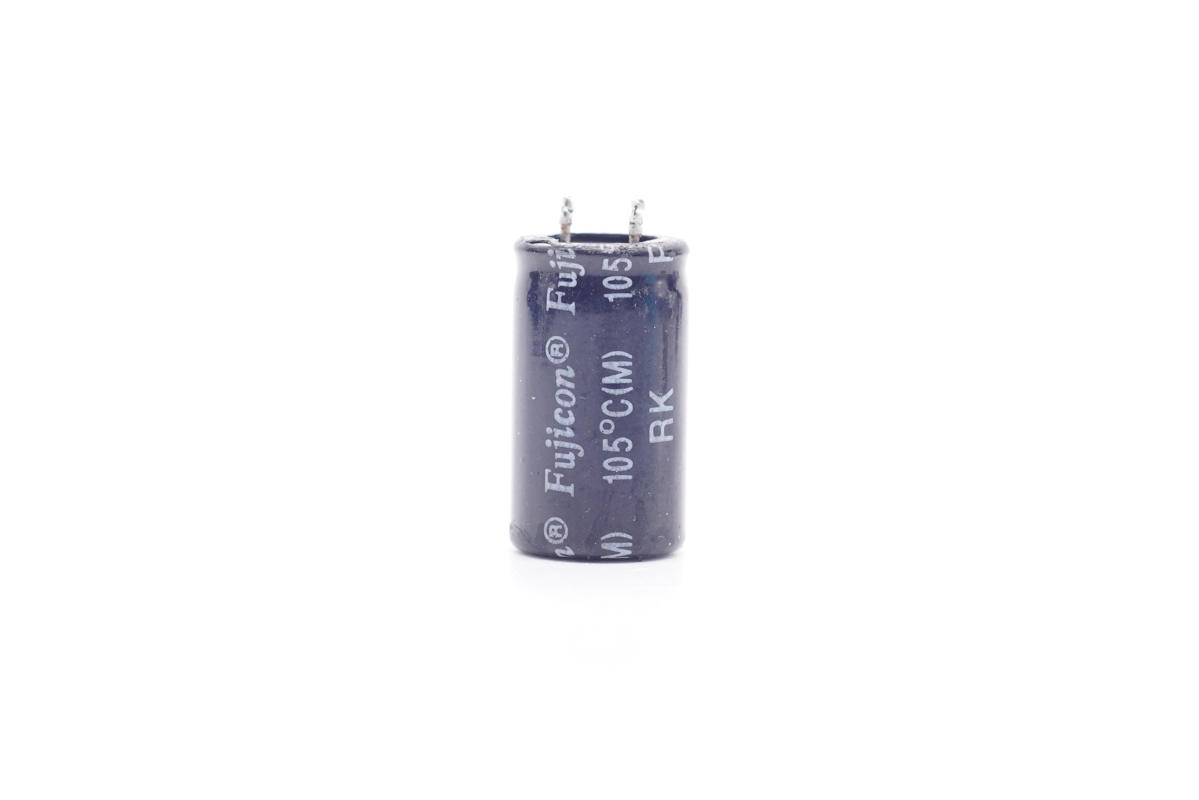

第五颗来自Fujicon富之光电机有限公司，拥有超过30年的铝电解电容器的设计、生产和销售经验。

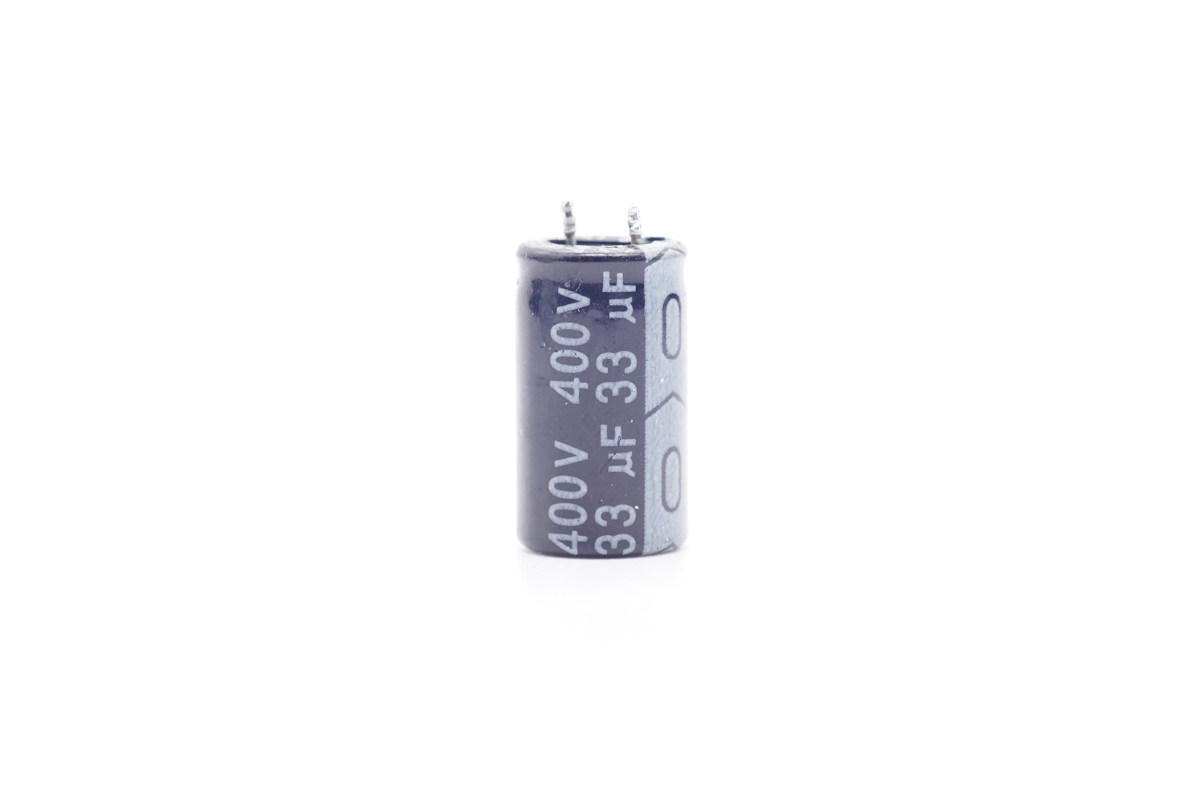

规格为400V 33μF。
另一侧设有开关电源主控芯片供电电容、变压器以及输出滤波固态电容，主板最右边还能看到有同步整流控制器以及整流管。
主控芯片供电电容特写，规格为25V 22μF。

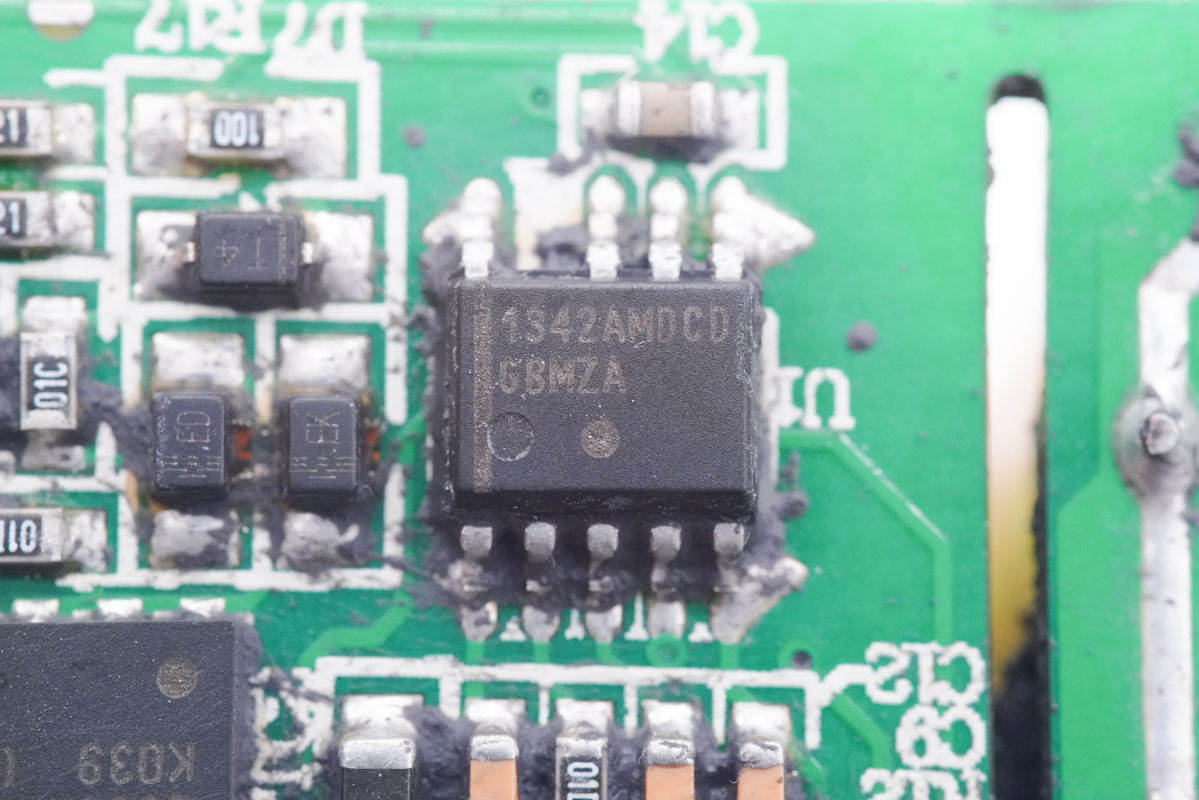

开关电源主控芯片为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

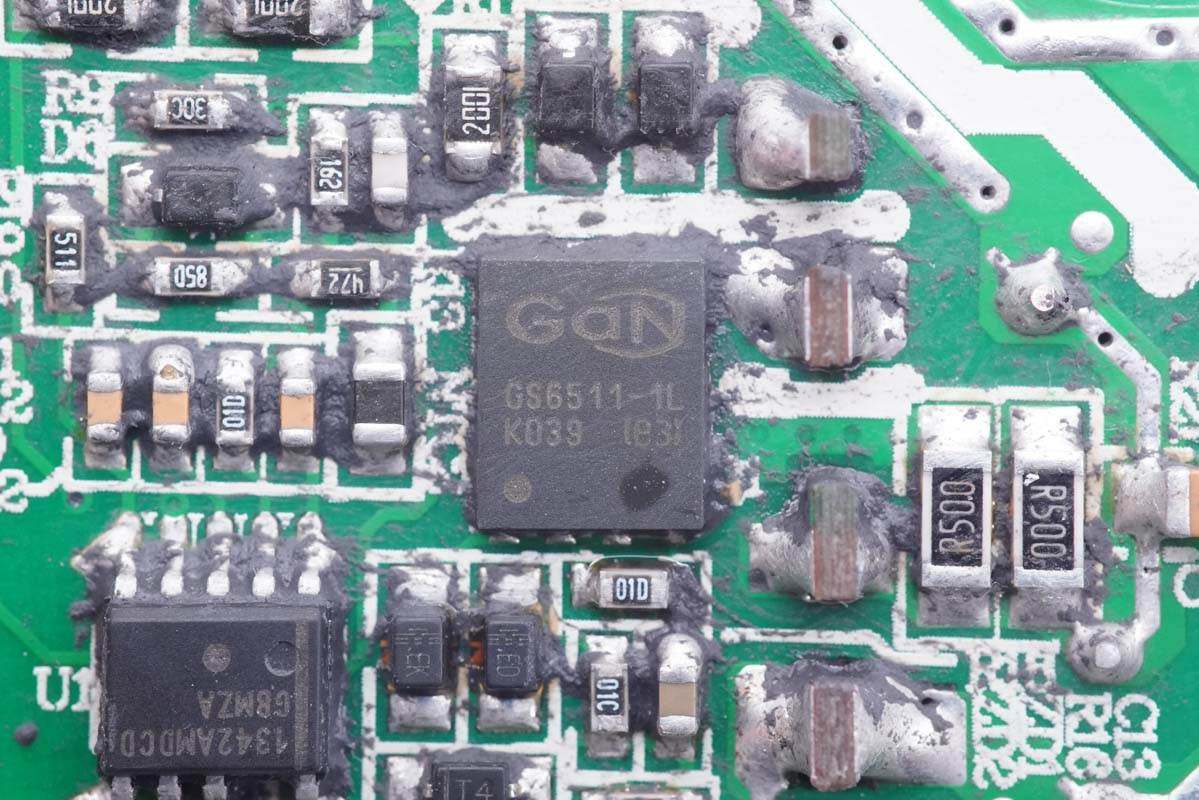

氮化镓功率管采用GaN Systems GS-065-011-1-L，耐压650V，导阻150mΩ，是一种增强型硅基GaN功率晶体管，具有耐高压、高电流、高开关频率等特性，十分适合应用于小体积、高功率的产品中。

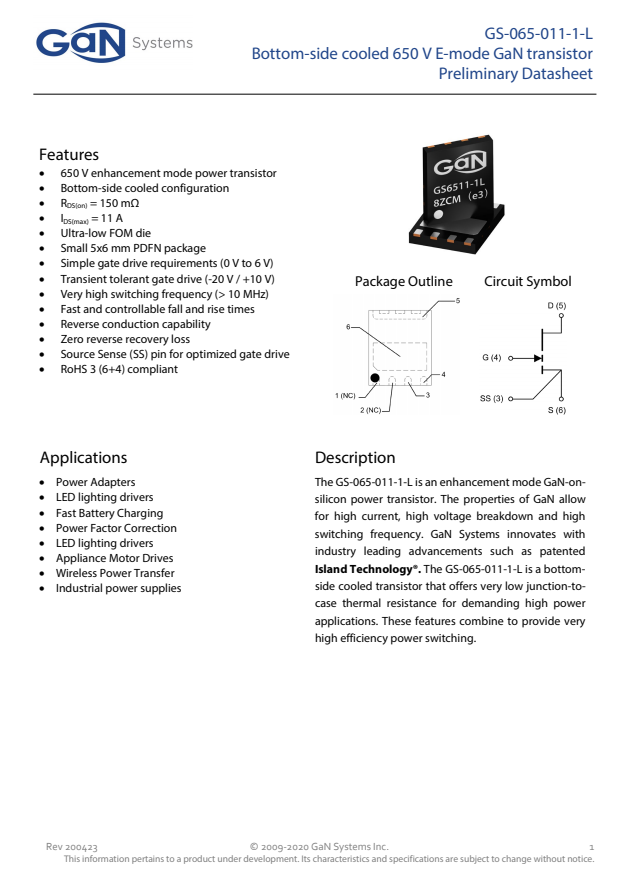

GaN Systems GS-065-011-1-L资料信息。
充电头网拆解了解到，加拿大氮化镓系统公司（GaN Systems）功率管此前已被苹果140W氮化镓充电器、外星人240W氮化镓电源、Sicgecs 65W 1A1C氮化镓超级闪充、ON 65W 2C1A氮化镓快充插座、PHILIPS飞利浦65W氮化镓快充摩天轮插座、研吉65W 1A1C氮化镓快充等产品采用。同时为了缩短产品开发和上市所需时间，GaN Systems也提供65W QR充电器和100W双USB-C智能PD充电器完整方案供客户参考。

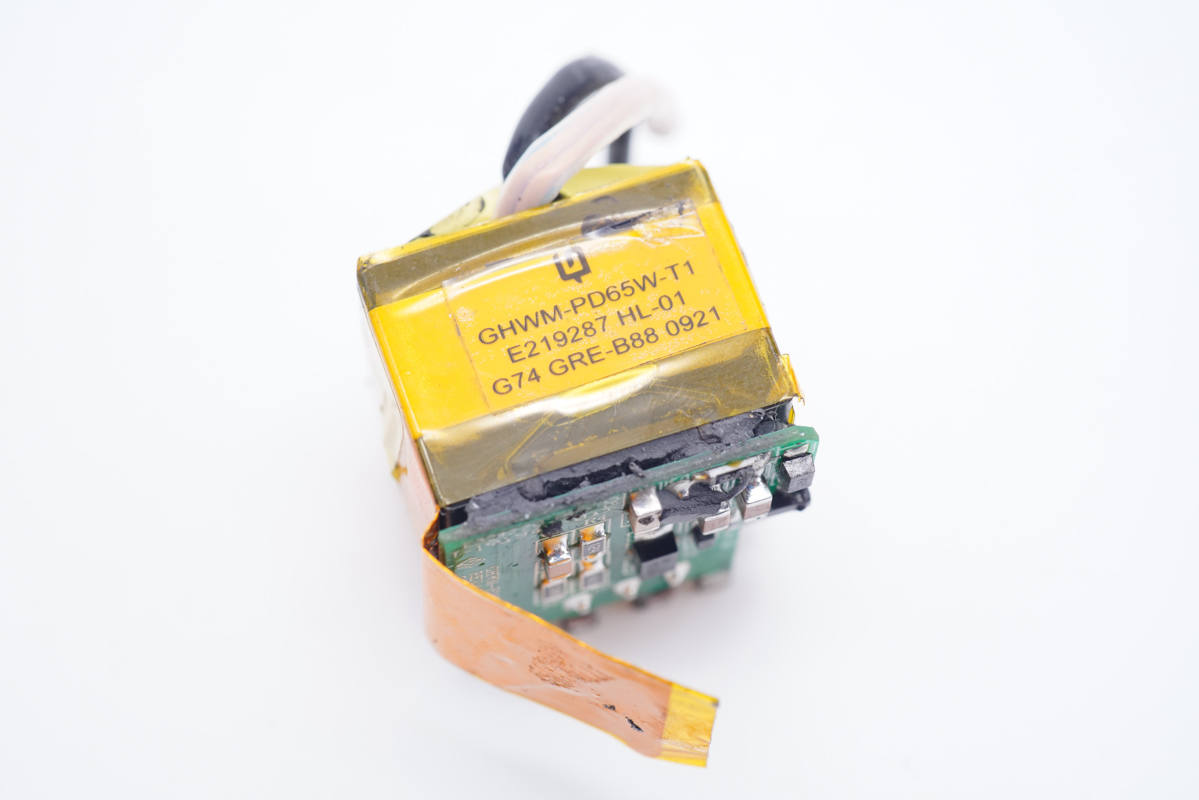

变压器焊接在小板上，通过小板连接，小板上还有RCD吸收回路。

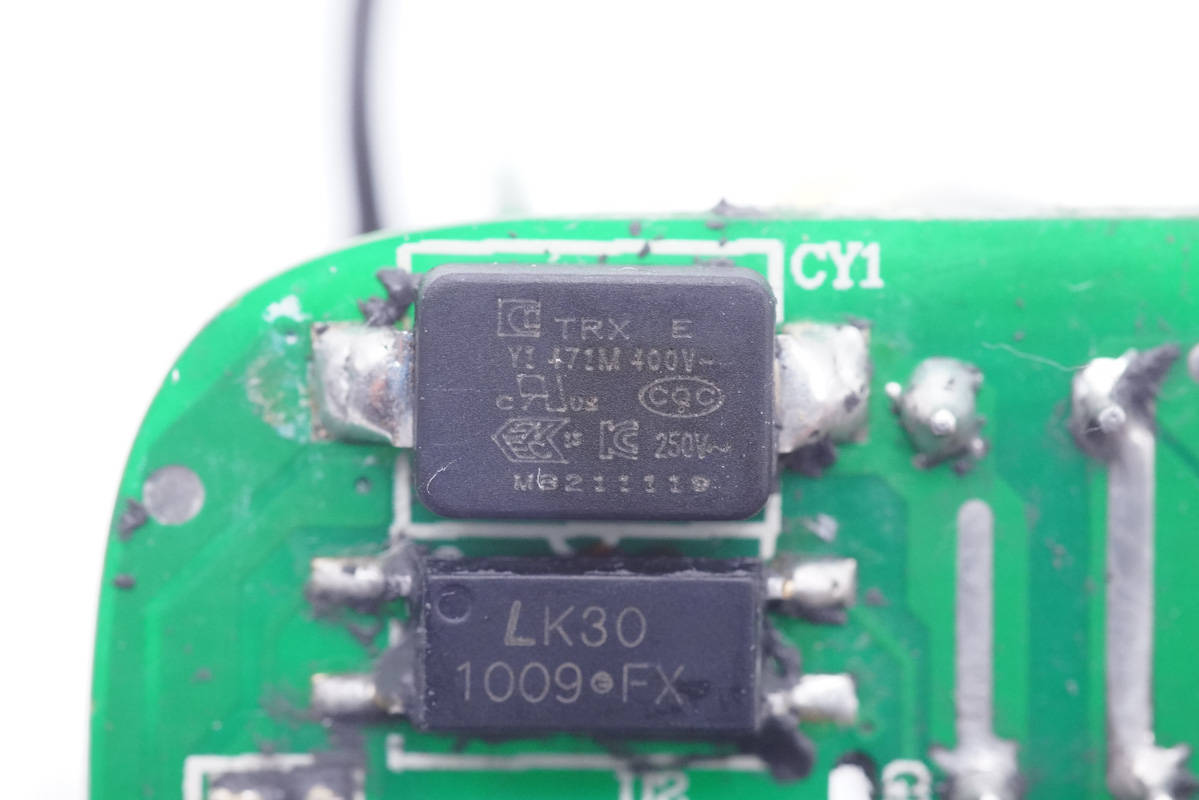

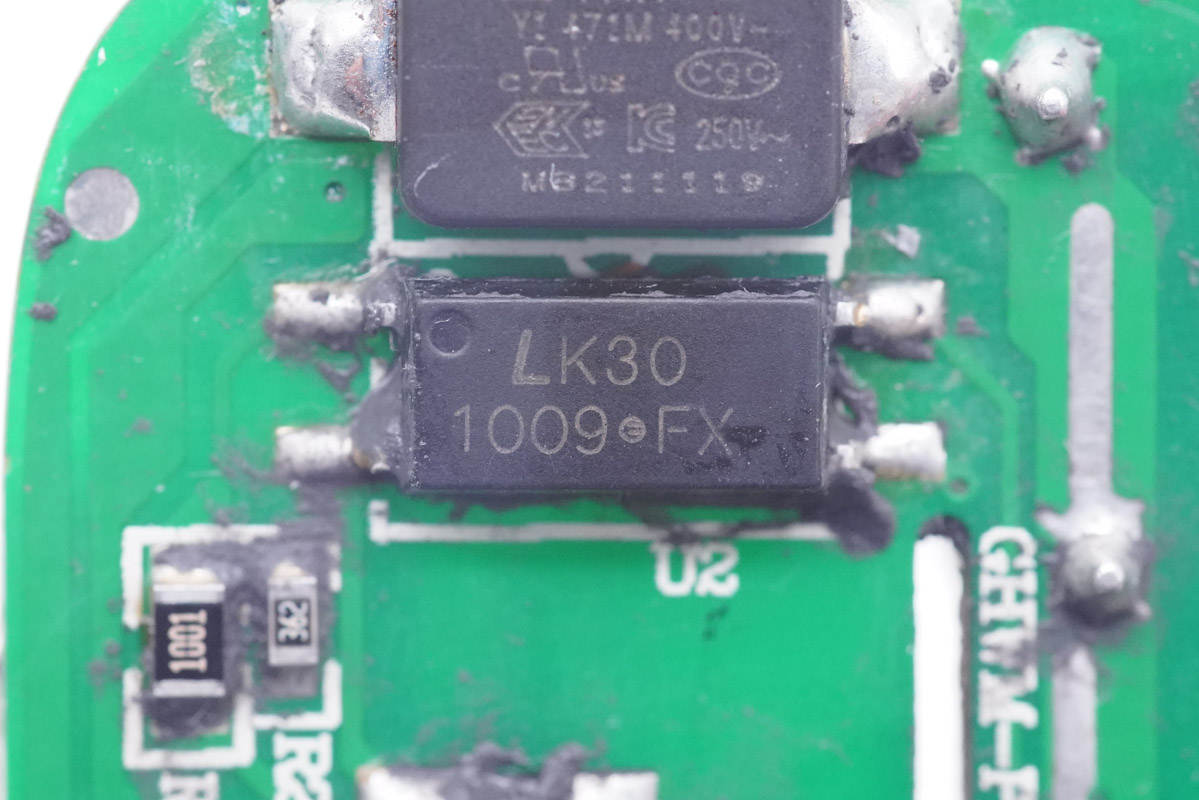

1009光耦，用于初级次级通信，反馈输出电压。

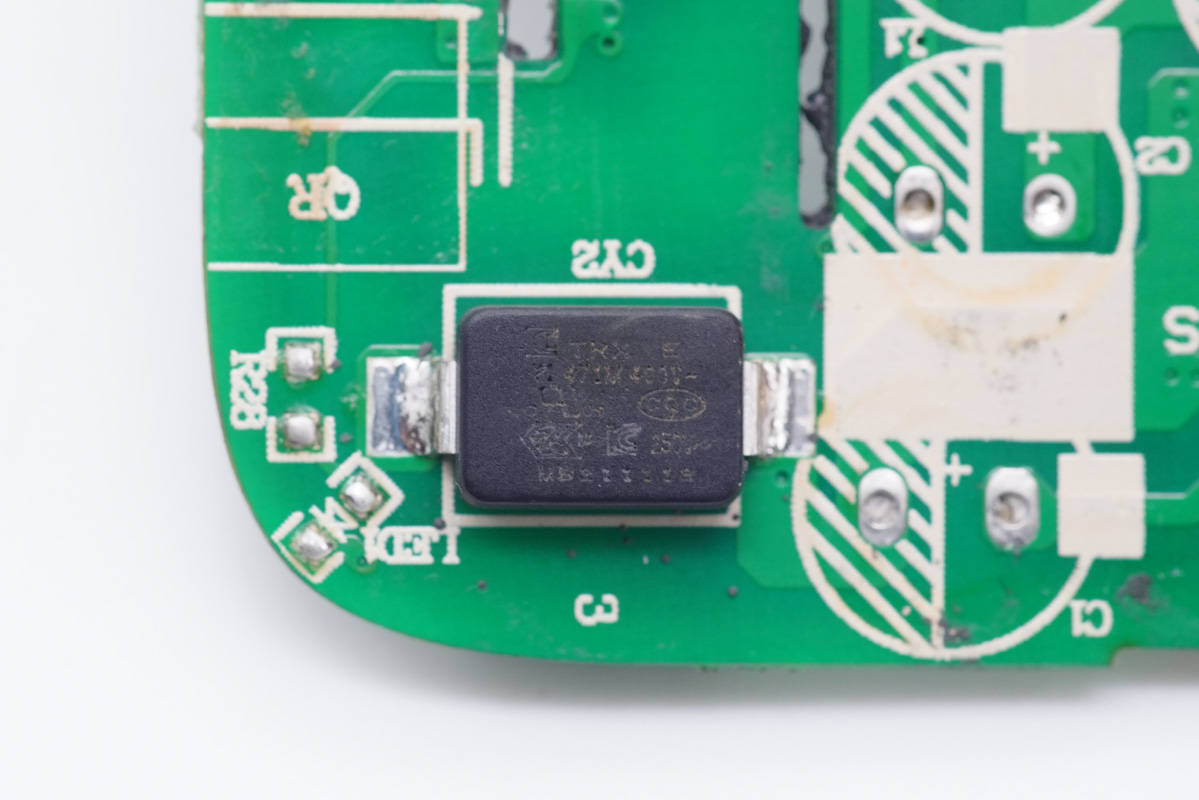

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
另一颗特锐祥贴片Y电容特写。

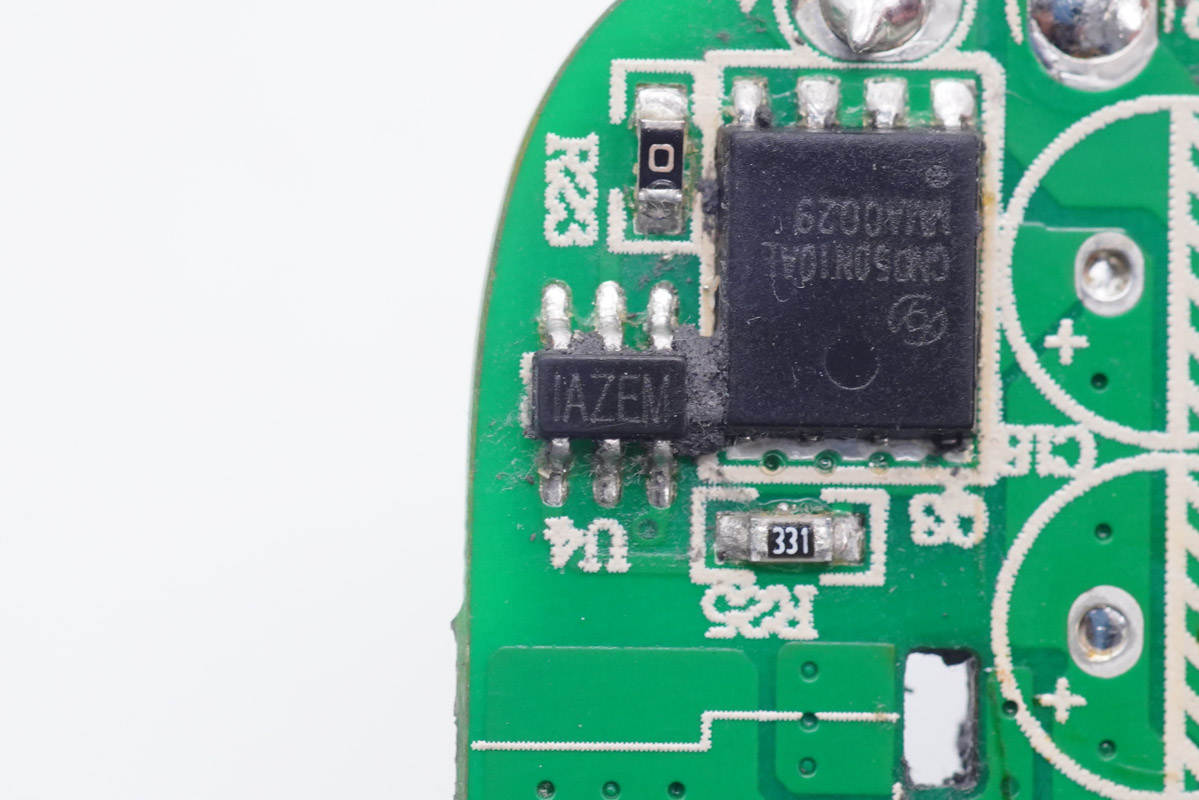

丝印IAZEM次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

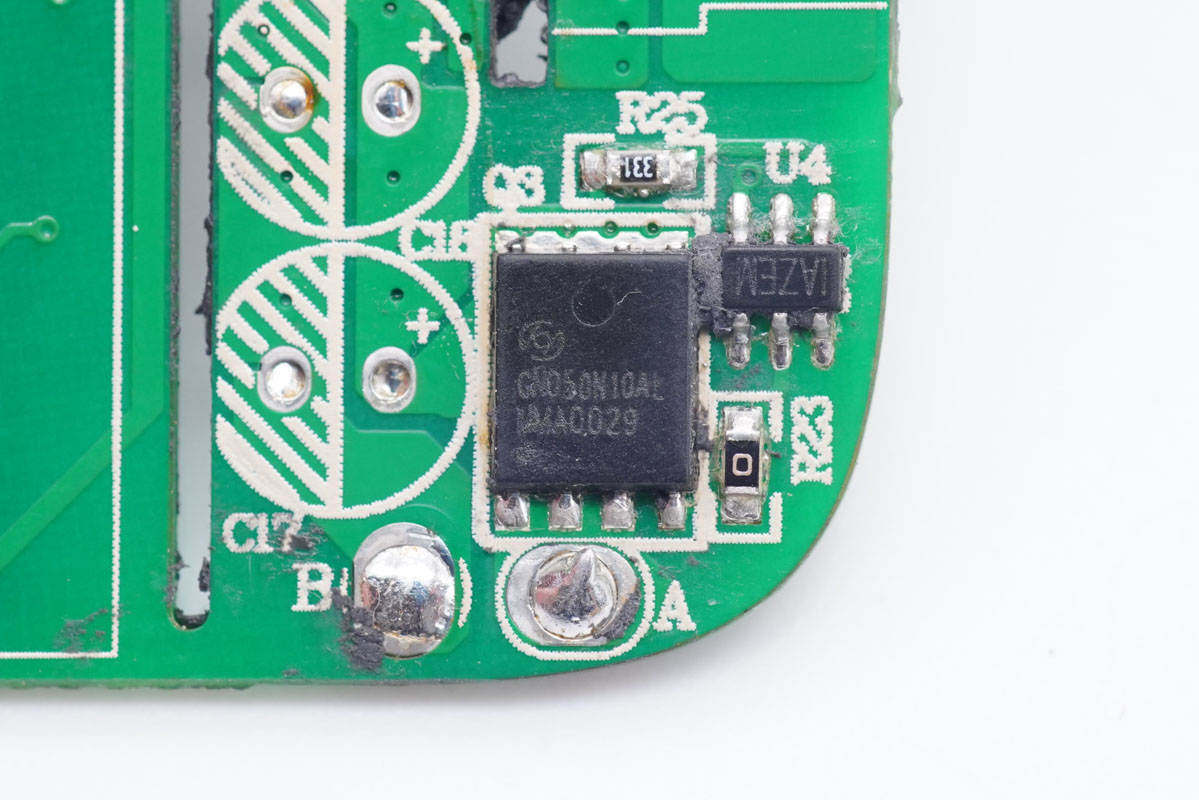

同步整流管采用恒泰柯HGN050N10AL，NMOS管，耐压100V，DFN5x6封装。

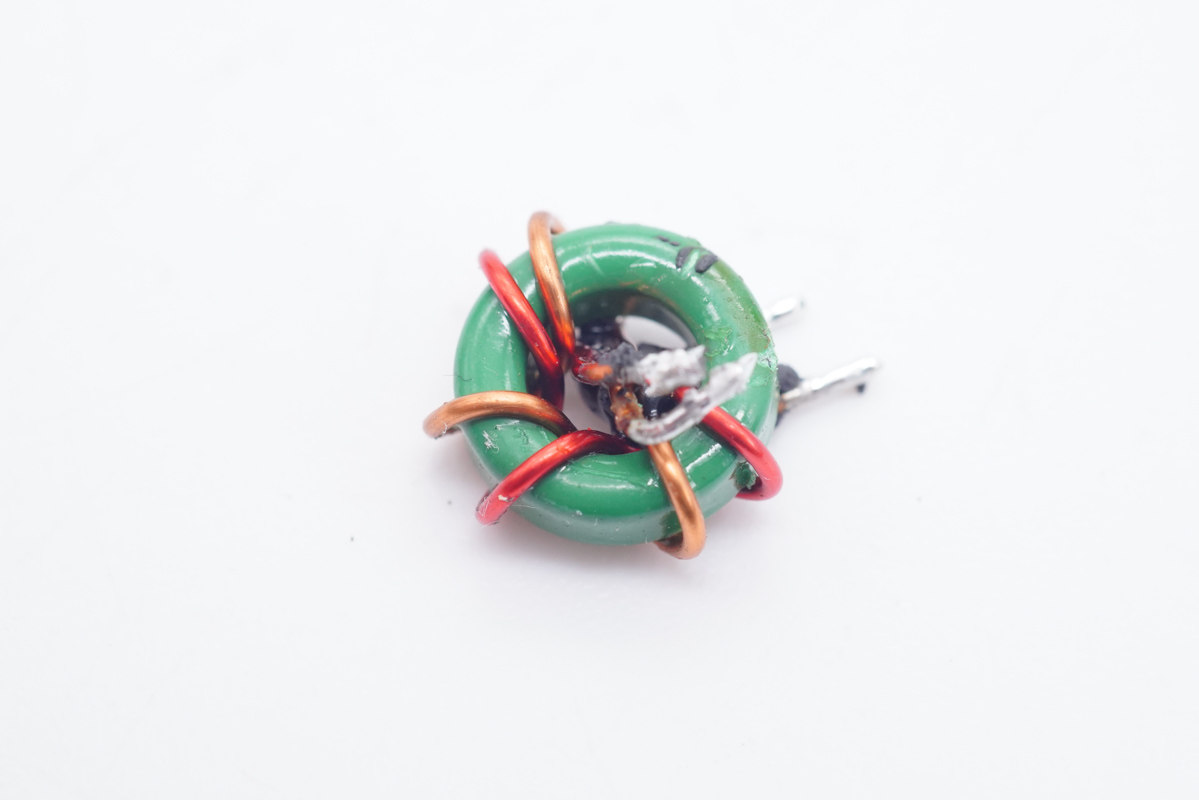

滤波电感特写。

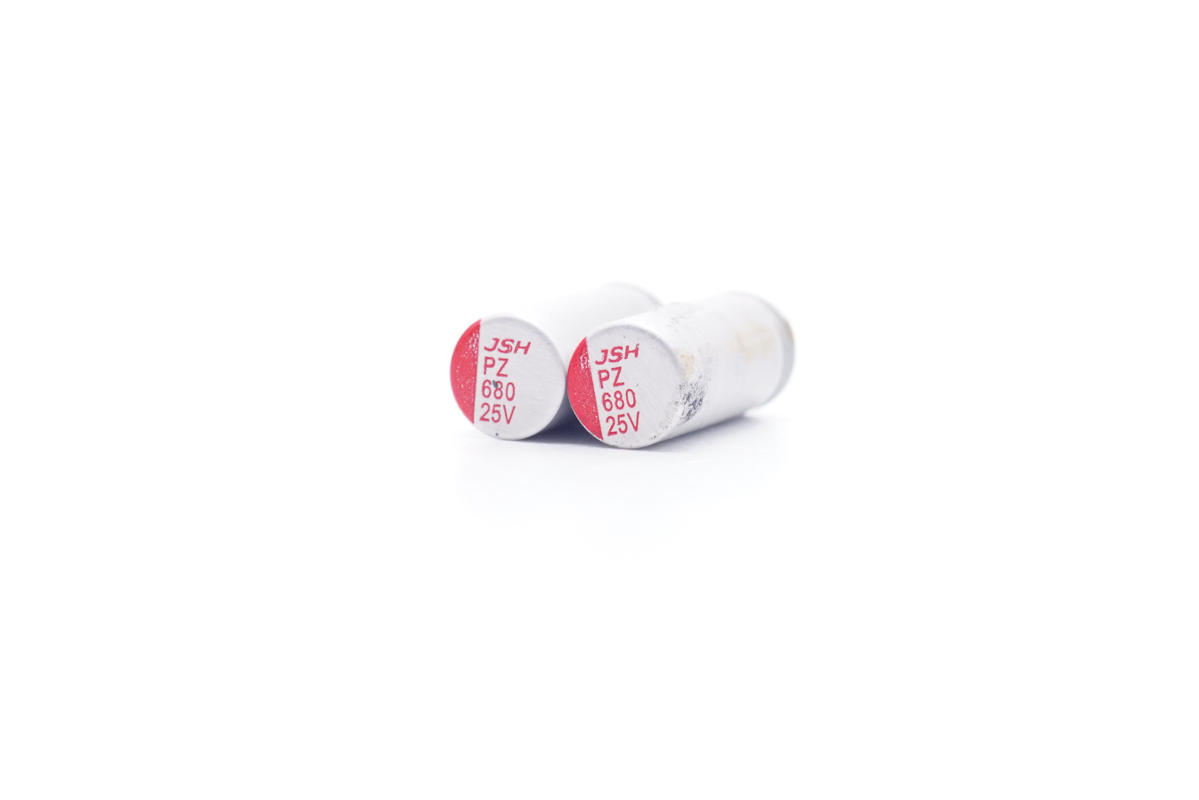

输出滤波固态电容规格为25V 680μF，均来自益阳万京源。
另一颗输出滤波固态电容特写，规格为25V 100μF。

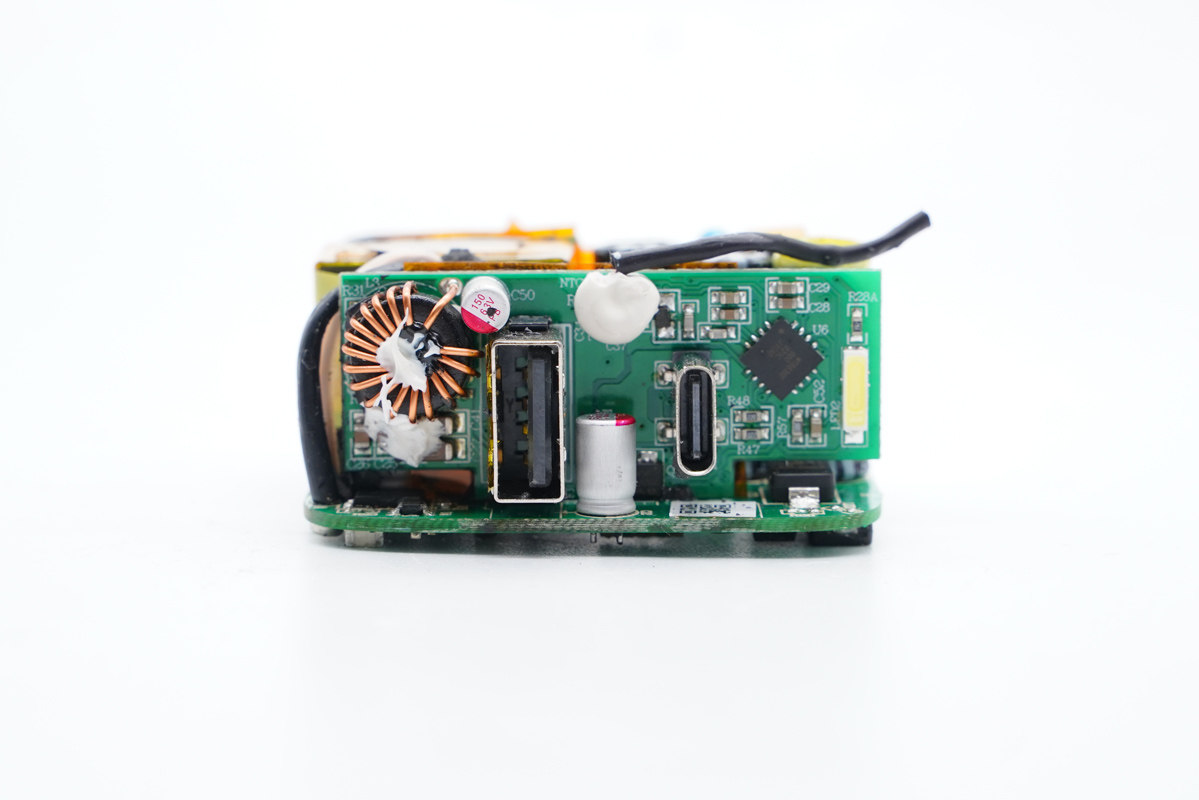

输出端设有小板，焊接USB母座、协议芯片、降压电感、滤波电容以及热敏电阻等器件，电感和热敏电阻打胶加固。
将小板拆下，另一面贴有绝缘胶带。

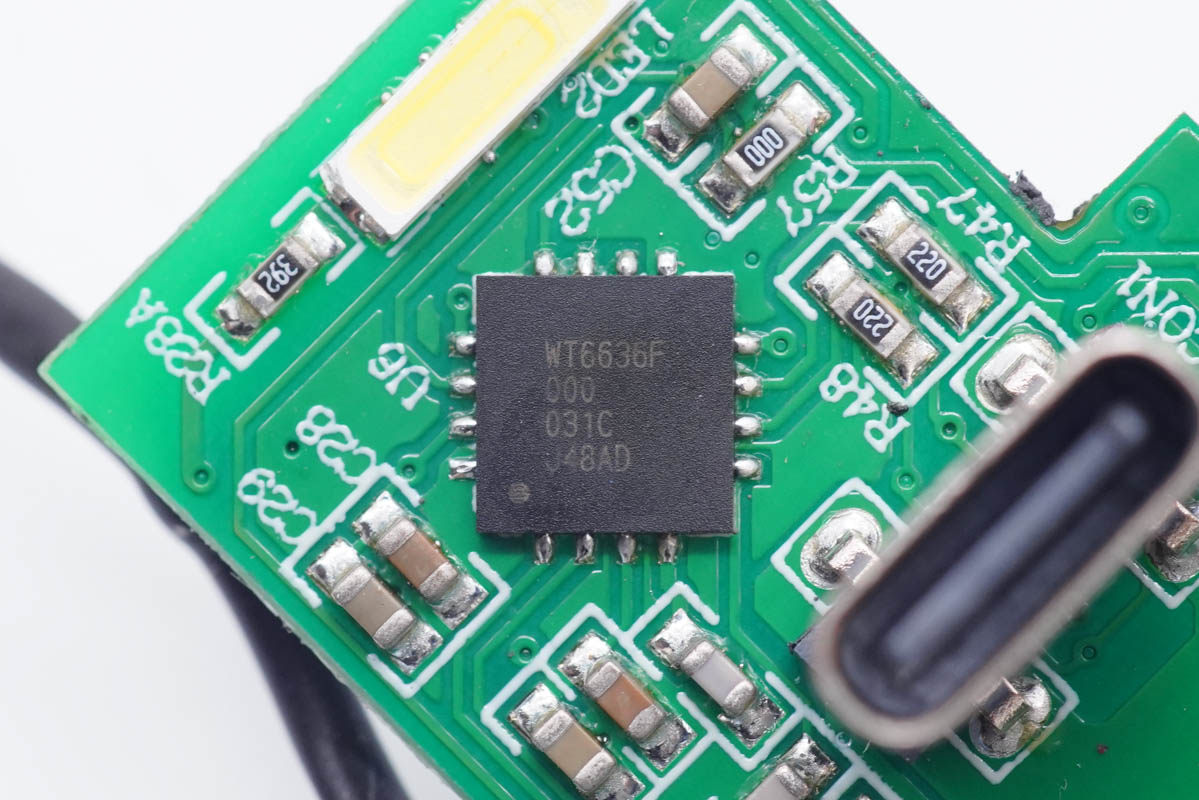

USB-C口协议芯片采用伟诠WT6636F，配备有LED指示灯。WT6636F通过了USB-IF协会USB PD3.0（PPS）认证，TID号：1080018。另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

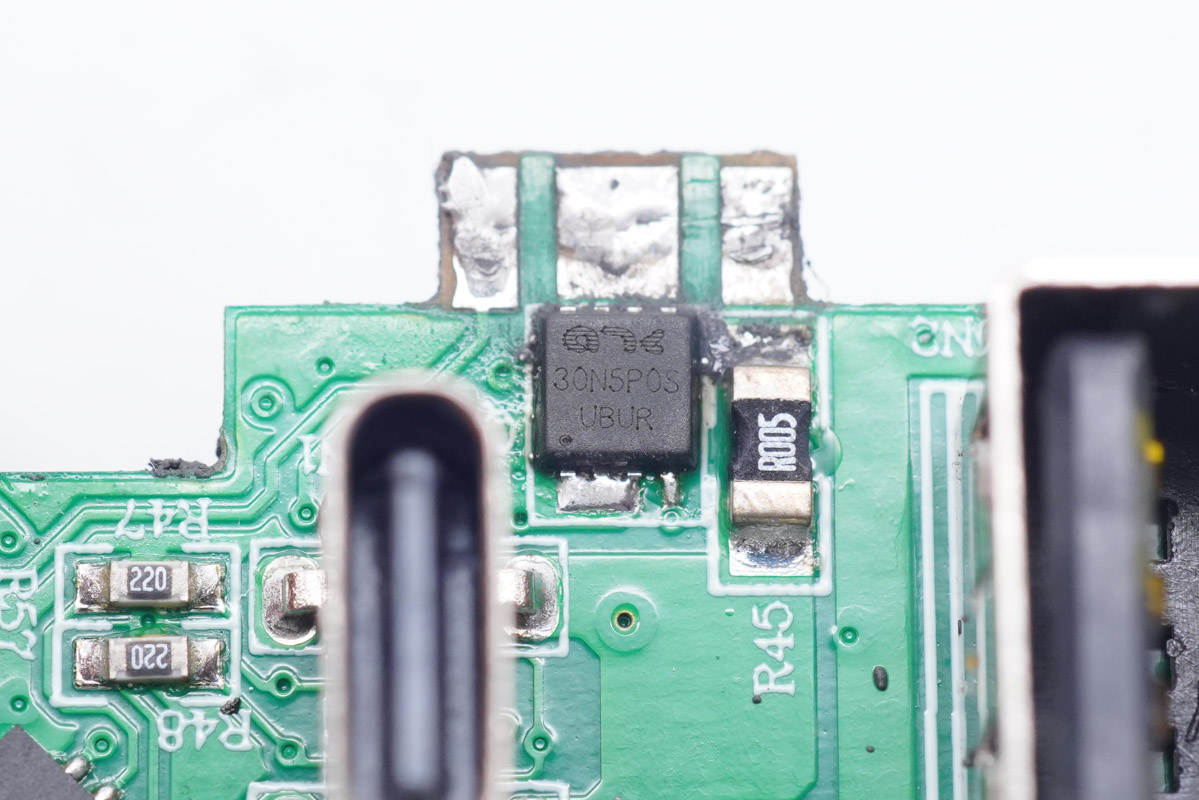

输出VBUS开关管采用方舟AKF30N5P0S，增强型NMOS，耐压30V，PDFN3333封装。

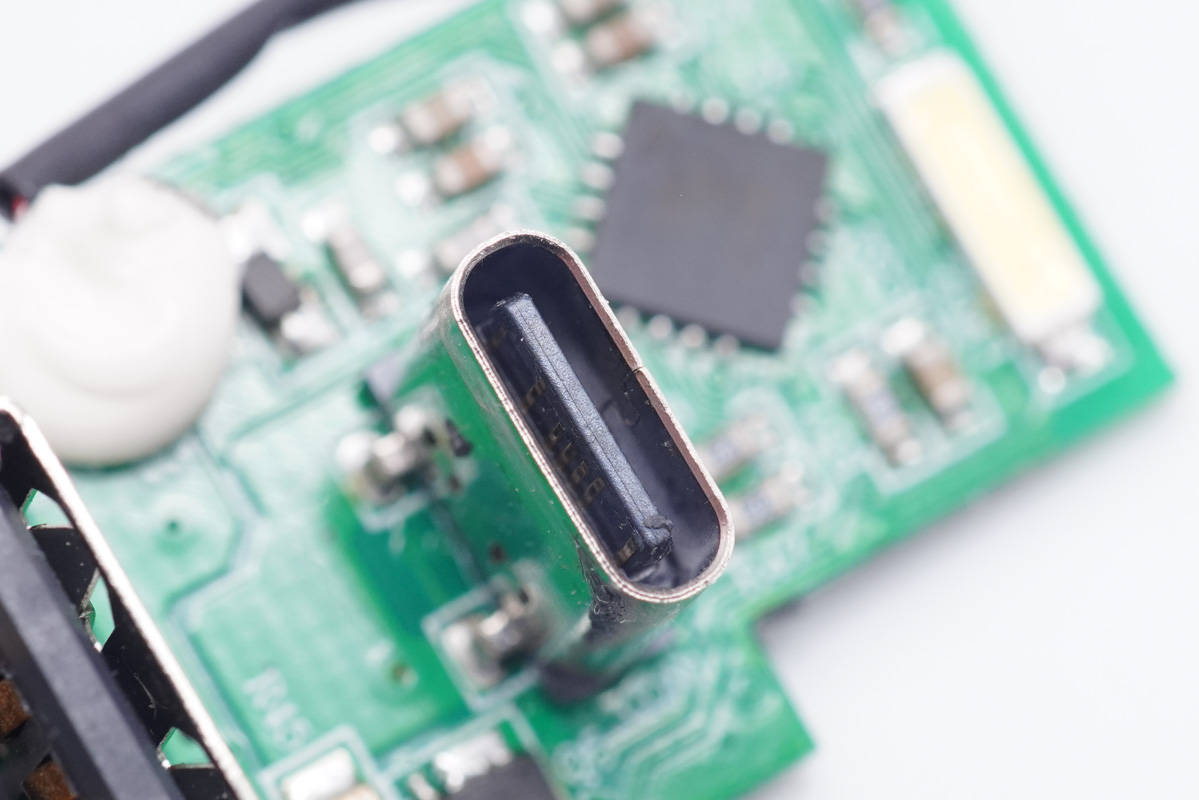

USB-C母座特写。

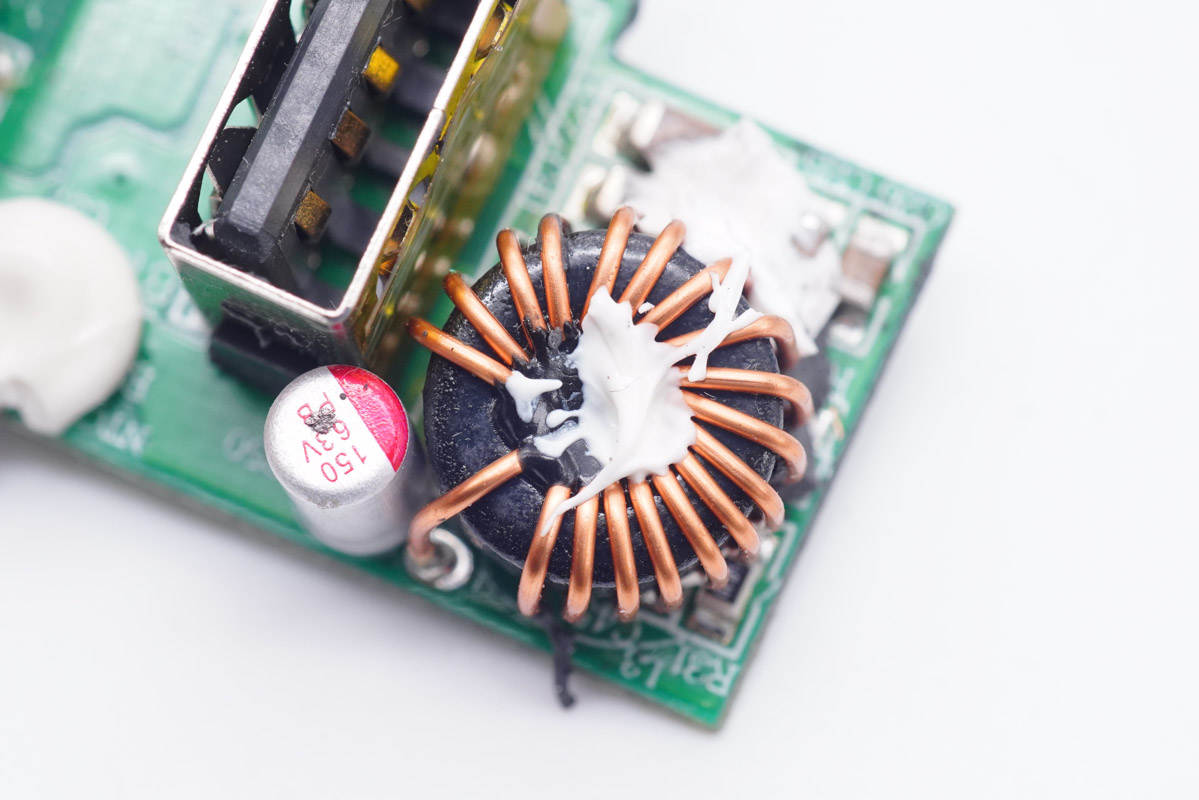

降压电感打胶加固。
降压电感下方有一颗同步整流降压控制器，德信EUP3271，这是一颗恒压/恒流模式同步降压型DC-DC变换器，支持4.5-36V宽范围电压输入以及高达4A电流输出，采用SOP-8 (EP) 封装，用于USB-A口5V输出。

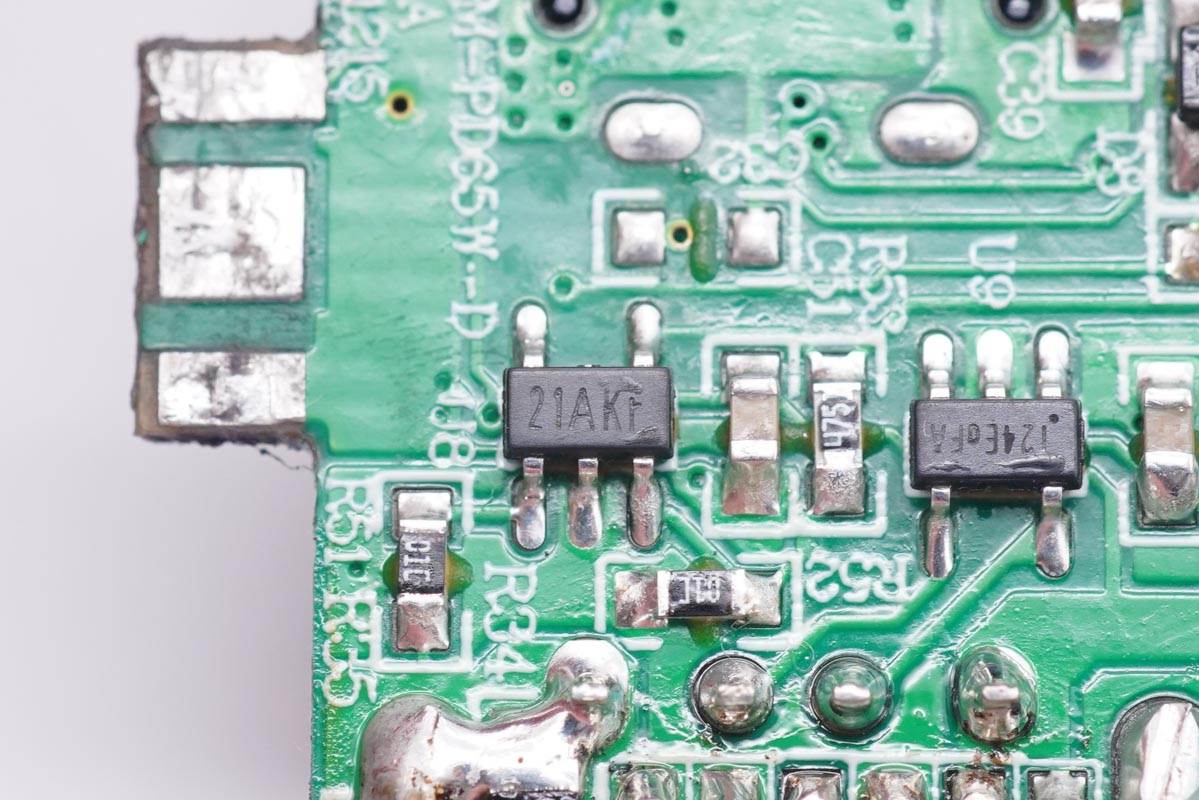

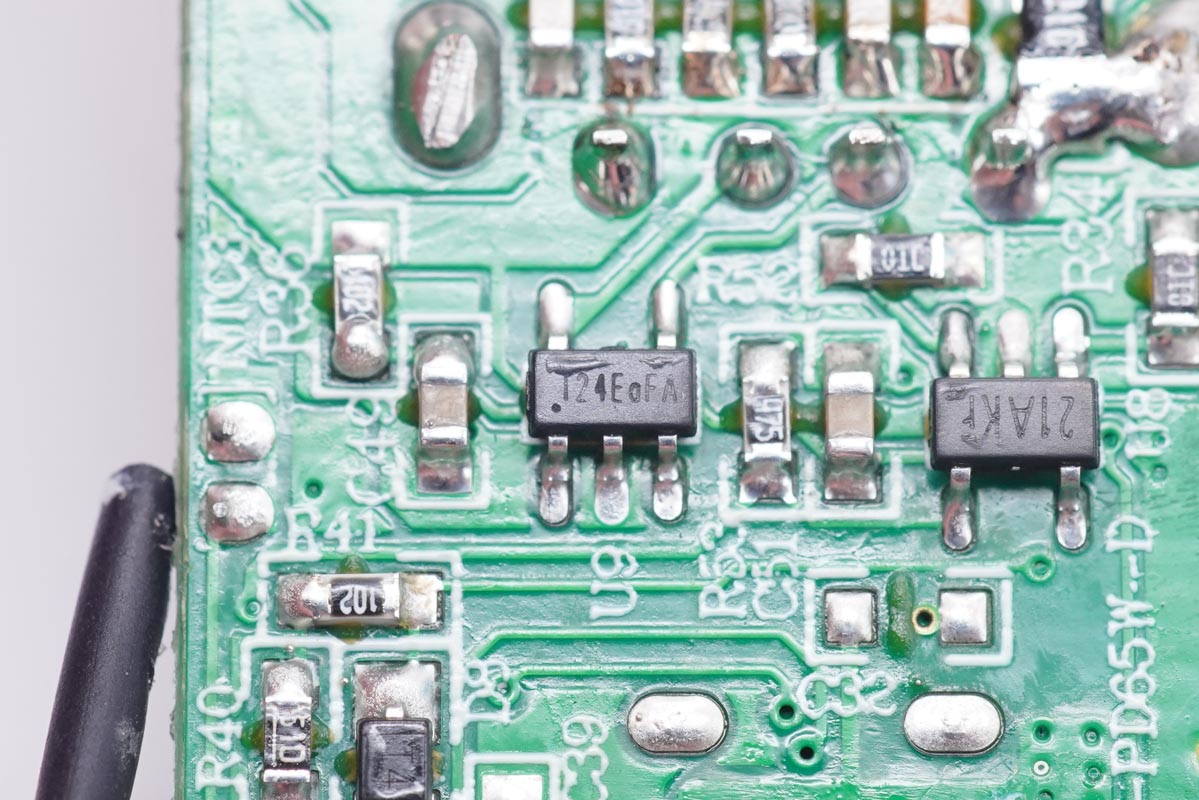

丝印T24EaFA的USB-A自动识别芯片。
321单运放，用于检测USB-A口电流，控制USB-C口自动分配功率。

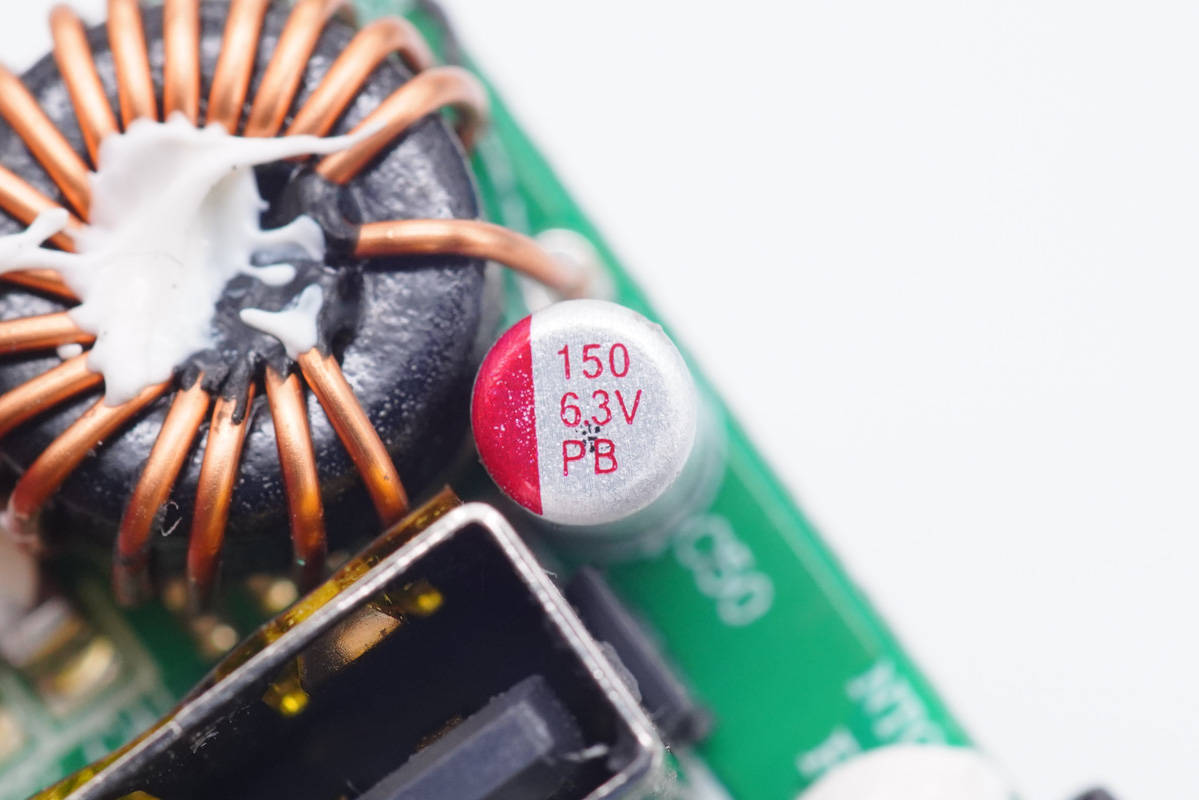

降压输出滤波固态电容，规格为6.3V 150μF。

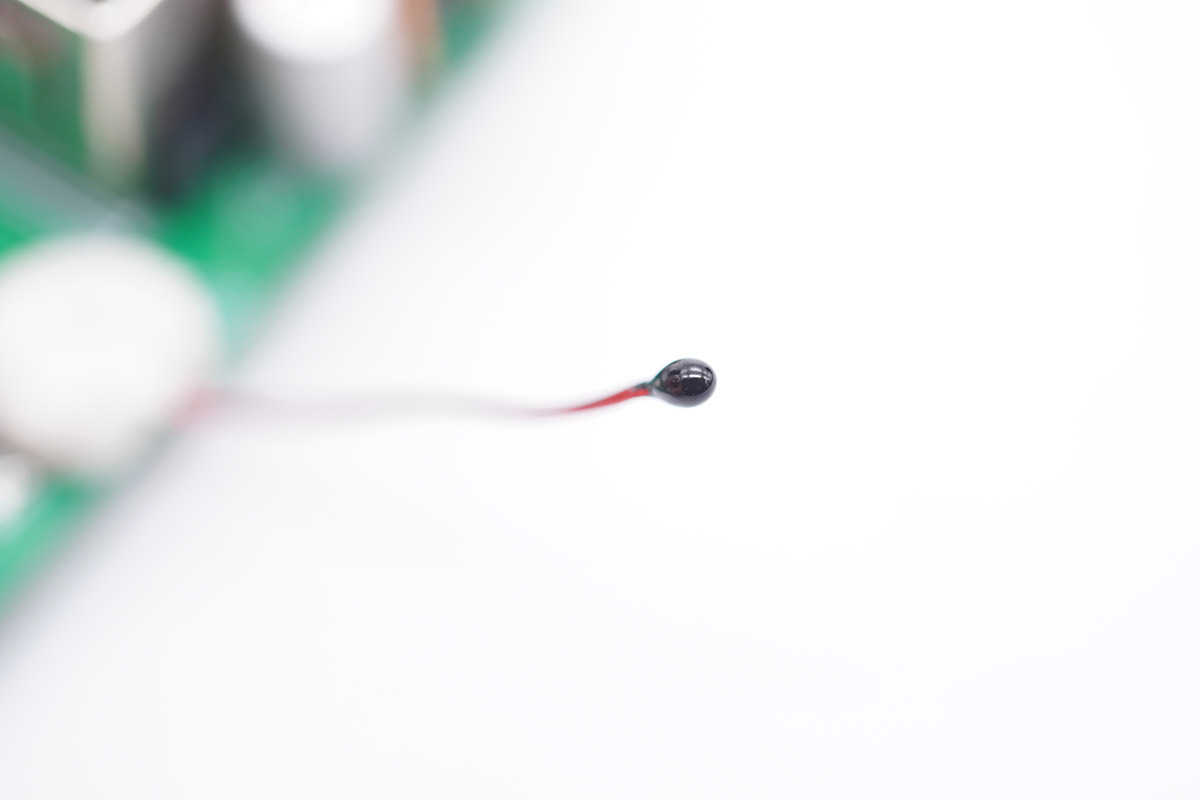

检测充电器内部温度的热敏电阻特写。

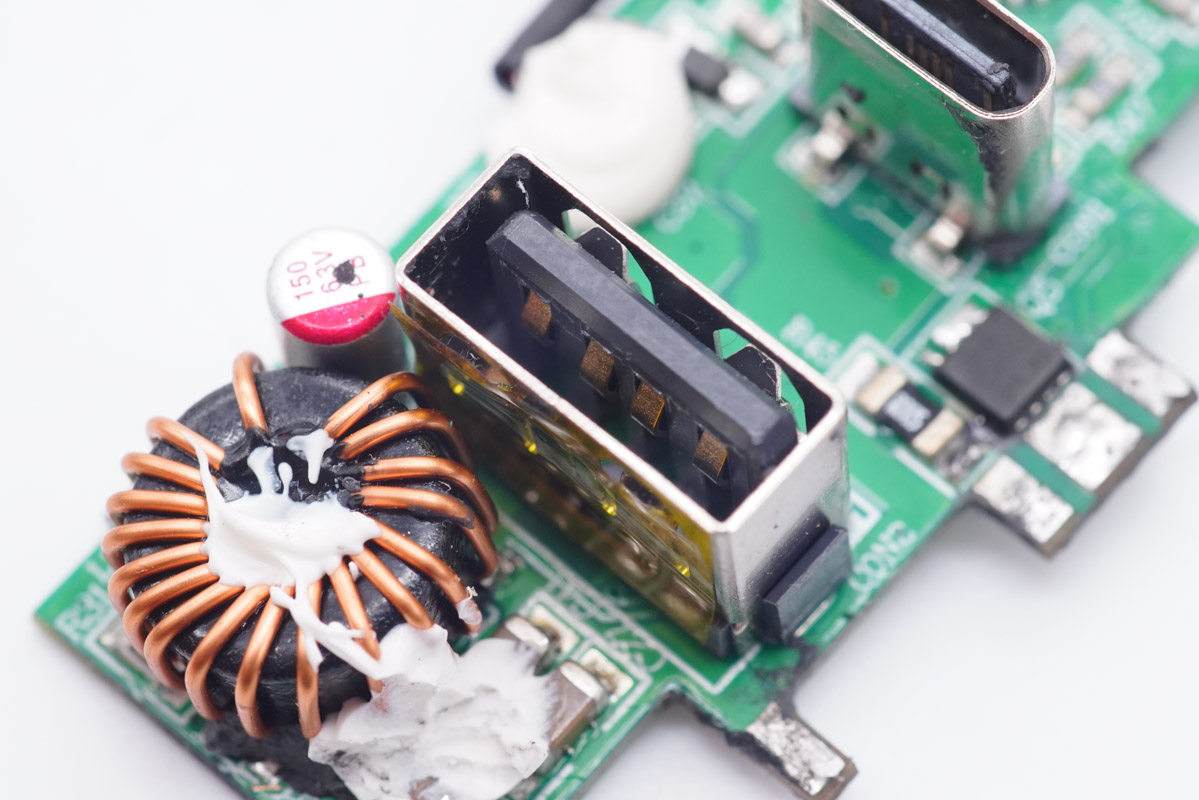

USB-A口母座特写，靠近电感一面贴有绝缘胶带。
全部拆解完毕，来张全家福。
充电头网拆解总结
InfinityLAB 65W氮化镓充电器在GaN Systems GS-065-011-1-L氮化镓功率管加持下，整体做得十分小巧，三维仅为56*56*29mm，此外充电器另一大特点便是插脚可拆卸更换。这使得产品不仅小巧便携，而且有美/英/欧三种规格插脚可随意更换，十分适合经常出差的商务人士，上至笔电，下至耳机都能充，实用性好。
充电头网通过拆解发现，充电器采用安森美NCP1342+MPS MP6908电源方案，搭配GaN Systems GS-065-011-1-L氮化镓功率管以及恒泰柯同步整流管，伟诠WT6636F协议芯片控制C口输出电压，USB-A口使用EUP3271二次降压以5V恒压输出。艾华、万京源品牌电容进行输入输出滤波，充电器整体的用料很好。
得益于GaN Systems GS-065-011-1-L氮化镓功率管的使用，充电器不仅做得小巧，而且在效率、温升方面表现也很亮眼，已无需再使用导热垫、散热片等来帮助散热。
