一直以来，多口充电器凭借体积小、支持多设备同时充电、便携易收纳等特点深受用户青睐，尤其是苹果、三星等为代表的手机品牌取消标配充电器以来，市场对多口快充充电器的需求进一步增加。
目前市面上的多口充电器主要集中在45W及以上功率段，对于用户而言，45W以内的多口快充电源选择范围十分局限，采用双USB-C设计的小功率快充电源更是少之又少。为此，必易微近期推出了两套35W双USB-C口快充电源方案，分别基于传统Si MOS器件以及合封氮化镓芯片开发，前者在充电头网已有详细的报道，下面继续为大家介绍必易微35W氮化镓双USB-C快充方案。
该方案原边采用合封氮化镓的KP22064，副边采用高频同步整流控制器KP4060，协议芯片采用智融最新推出的SW3556，整套方案设计小巧简洁。

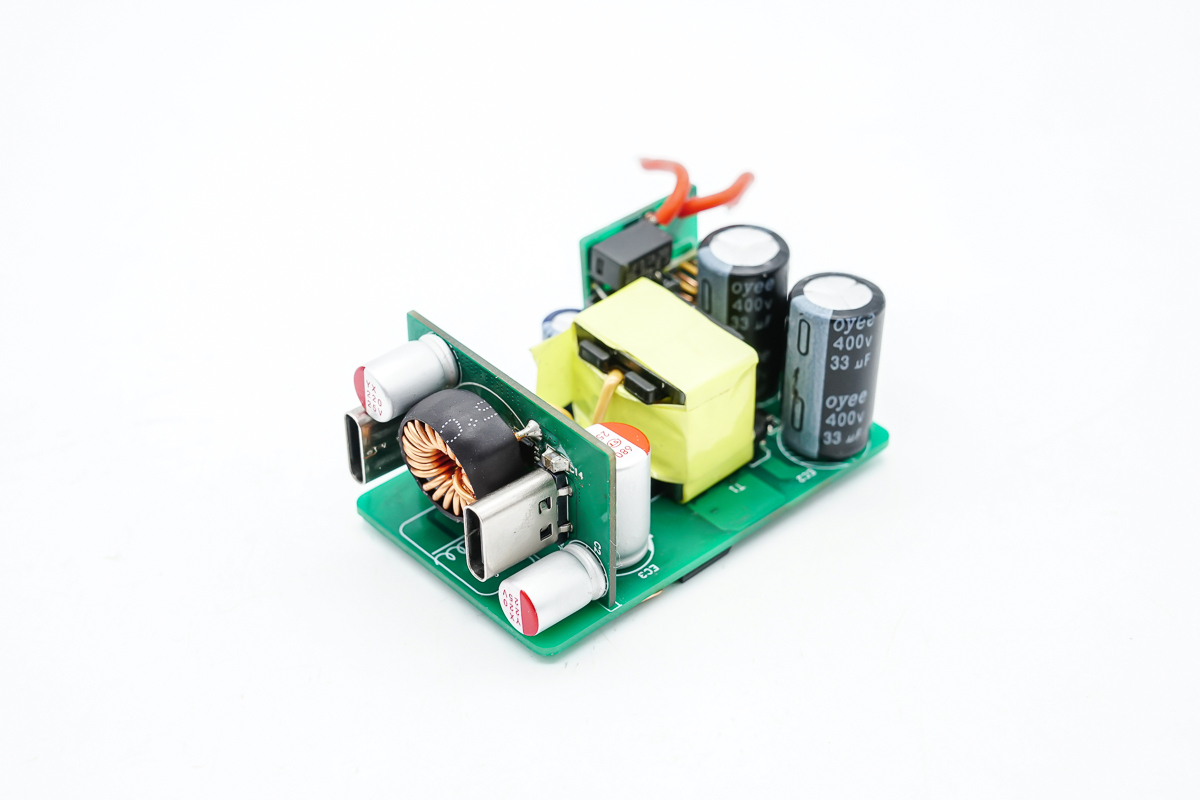

从正面来看，必易微35W氮化镓双USB-C口快充方案与此前介绍的Si MOS方案基本一致。采用了一块电源主板和两块副板的结构，变压器居中布置，输入端设置了两颗高压电解电容，两个USB-C接口垂直焊接在次级侧的副PCB板上，采用二次降压降压输出。

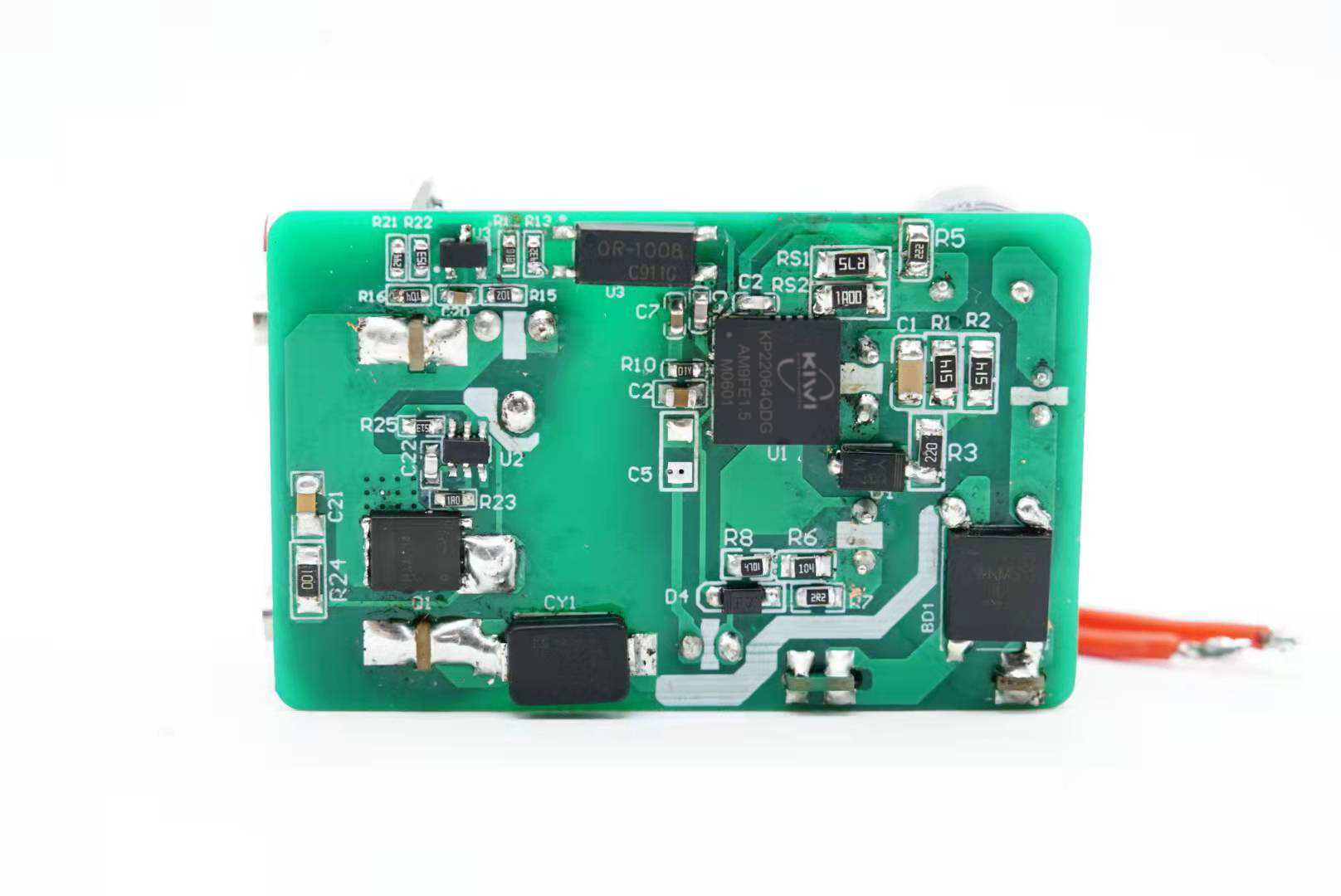

PCB板背的面电路设计十分精简，初级侧采用了一颗合封氮化镓芯片，次级侧布局了同步整流芯片和同步整流MOS，初级和次级之间设有较宽的隔离，光耦、Y电容、整流桥均为贴片封装。

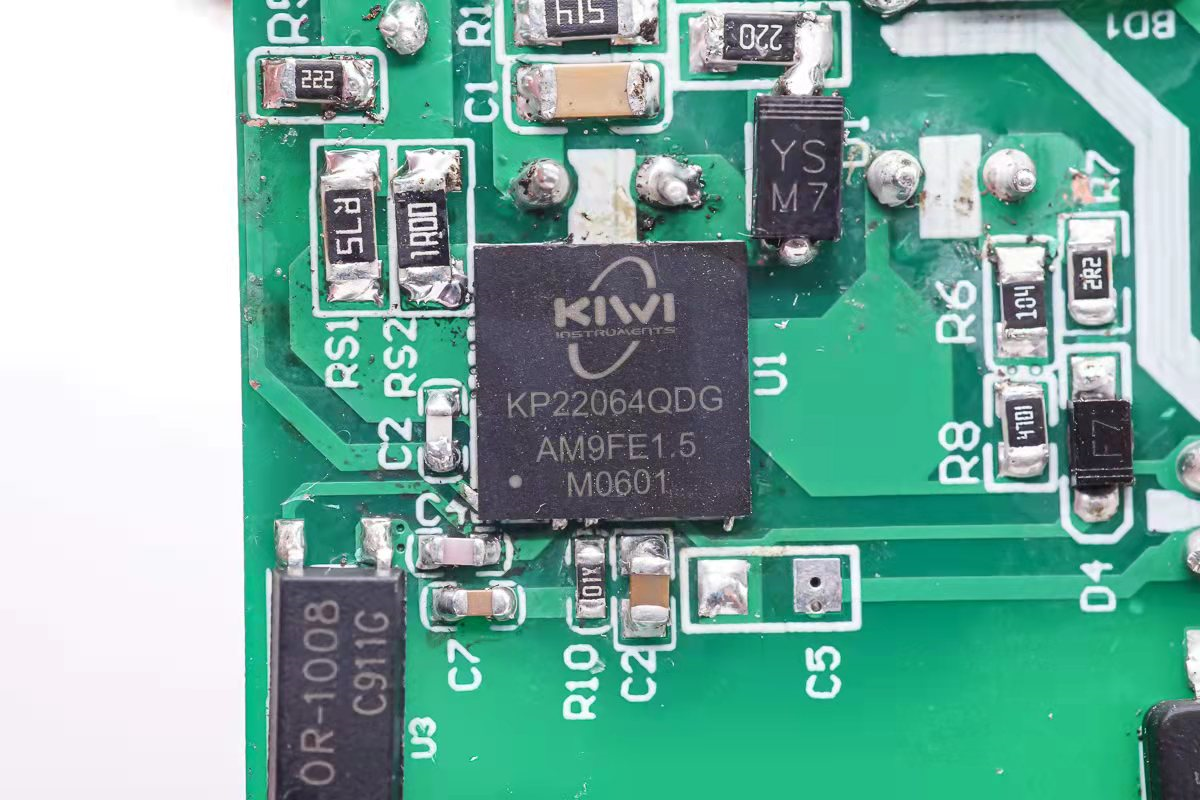

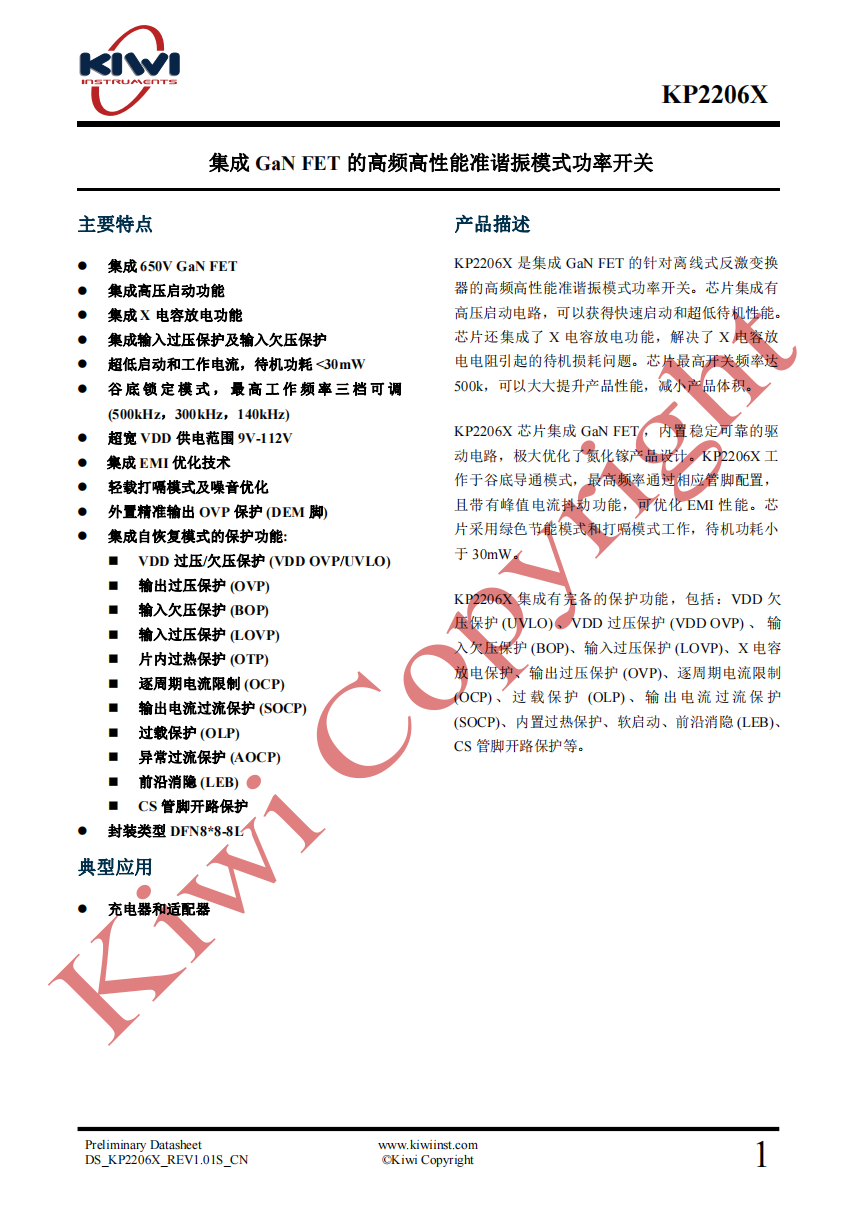

必易微KP22064合封氮化镓芯片内置0.4Ω导阻氮化镓开关管，采用DFN8×8封装，底部采用面积达90%的散热PAD，工作频率最高可达500KHz，可以大大提升产品性能，减小产品体积，支持最大45W功率输出，适用于30W-45W氮化镓快充设计。
必易微KP22064集成有高压启动电路，可以获得快速启动和超低待机性能，芯片还集成了X电容放电功能，解决了X电容放电电阻引起的待机损耗问题。内置稳定可靠的驱动电路，极大优化了氮化镓产品设计。必易微KP22064工作于谷底导通模式，最高频率通过相应管脚配置，且带有峰值电流抖动功能，可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，待机功耗小于30mW。
必易微KP22064集成有完备的保护功能，包括VDD欠压保护（UVLO）、VDD过压保护（VDDOVP）、输入欠压保护（BOP）、输入过压保护（LOVP）、X电容放电保护、输出过压保护（OVP）、逐周期电流限制（OCP）、过载保护（OLP）、输出电流过流保护（SOCP）、内置过热保护、软启动、前沿消隐（LEB）CS管脚开路保护等。

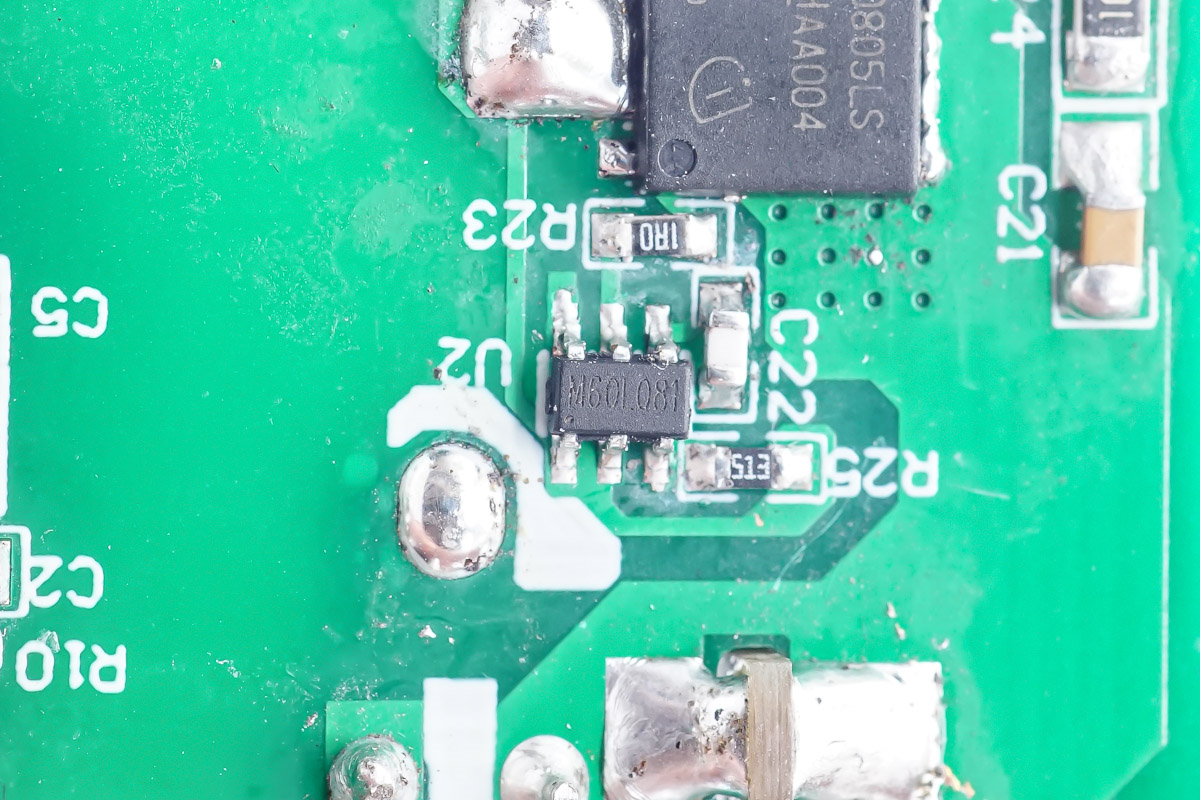

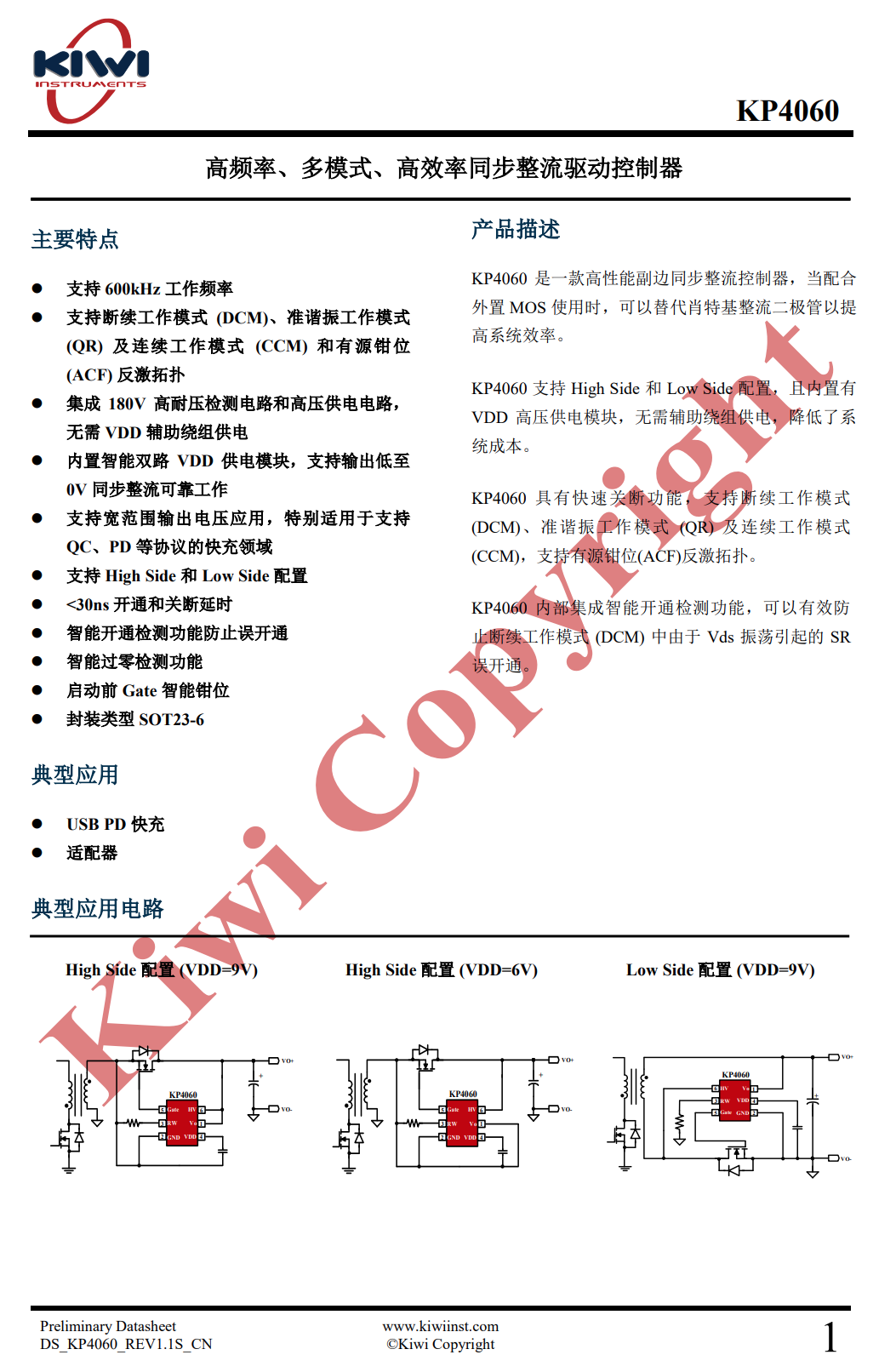

次级侧同步整流控制器同样来自必易微，型号KP4060，该芯片支持DCM、CCM、QR工作模式和有源钳位 Flyback 拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。
必易微KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns开通和关断延时，Gate驱动有源钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。
该套方案的双USB-C口输出采用二次降压架构，选用了智融SW3556作为降压和协议控制器，芯片可支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、TFCP等多种主流快充协议；该方案在单口输出时，支持盲插输出35W功率，并有5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A多种电压档位，满足不同类型的设备充电，双口同时输出总功率为5V3A。

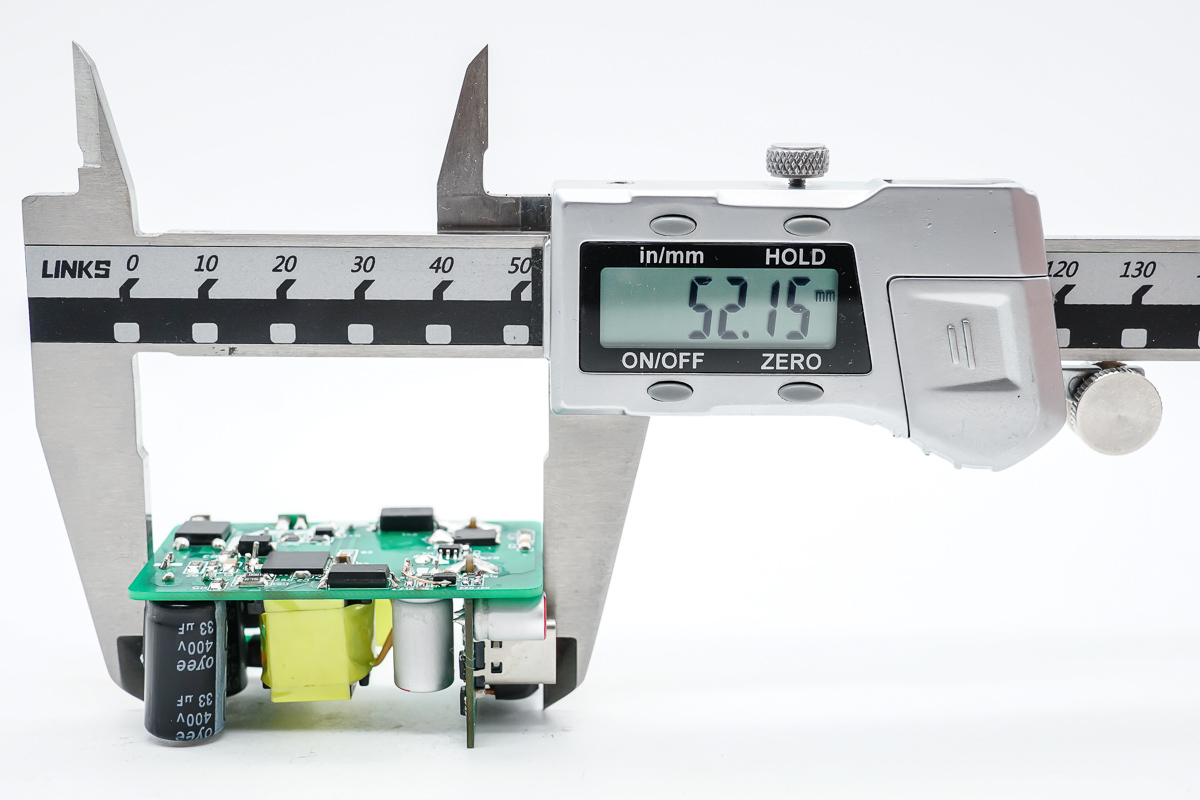

实测必易微35W氮化镓双USB-C快充方案长度约为52.15mm。

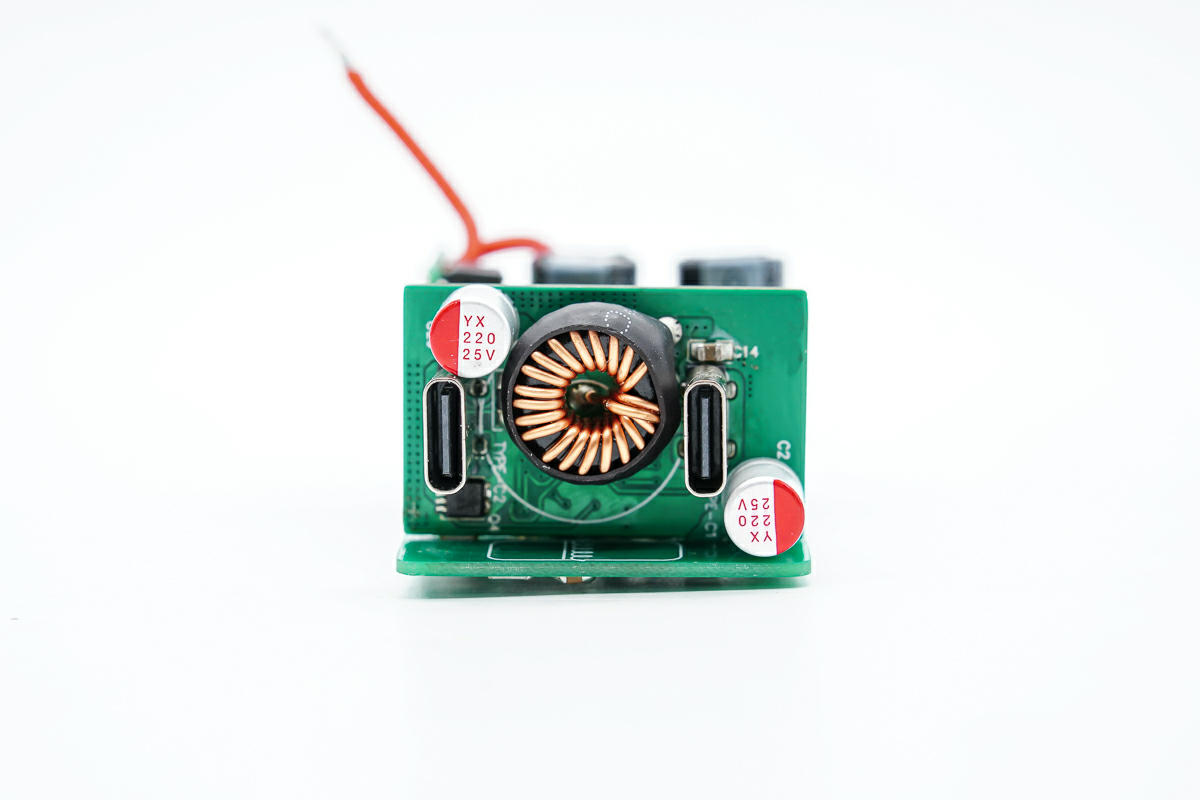

宽度约为32.5mm。

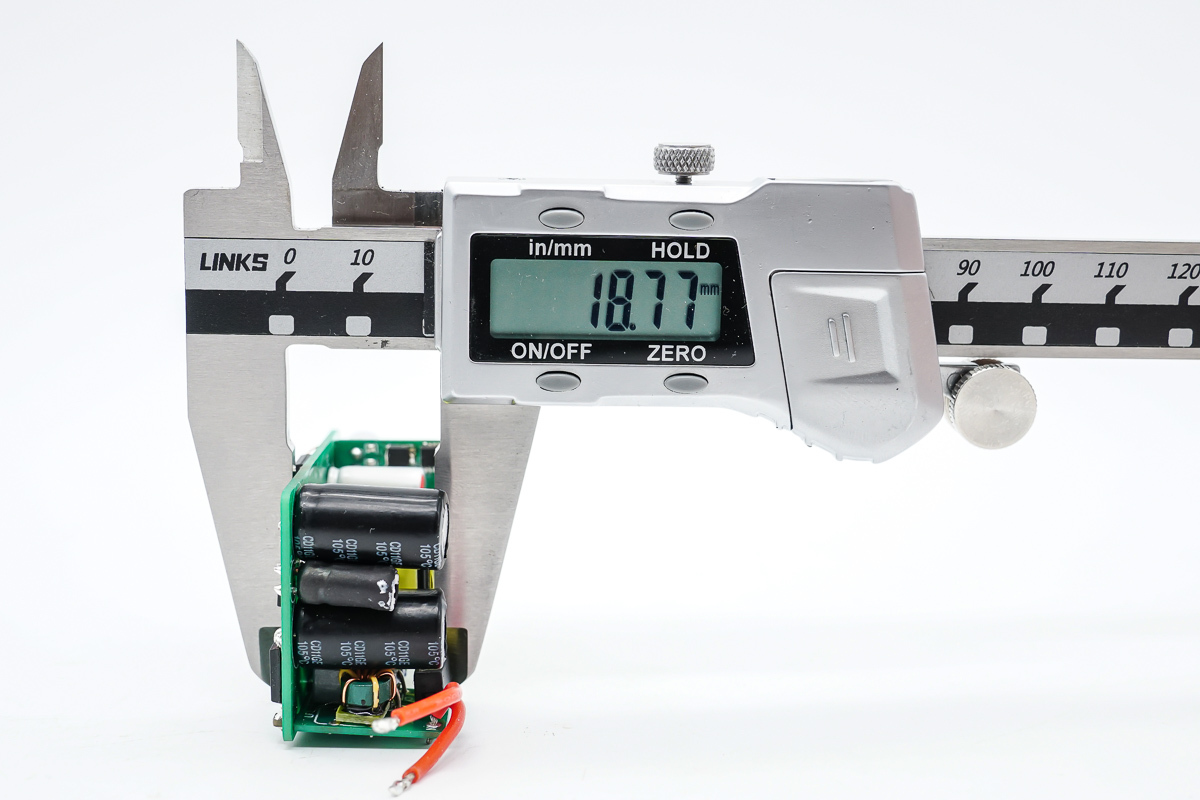

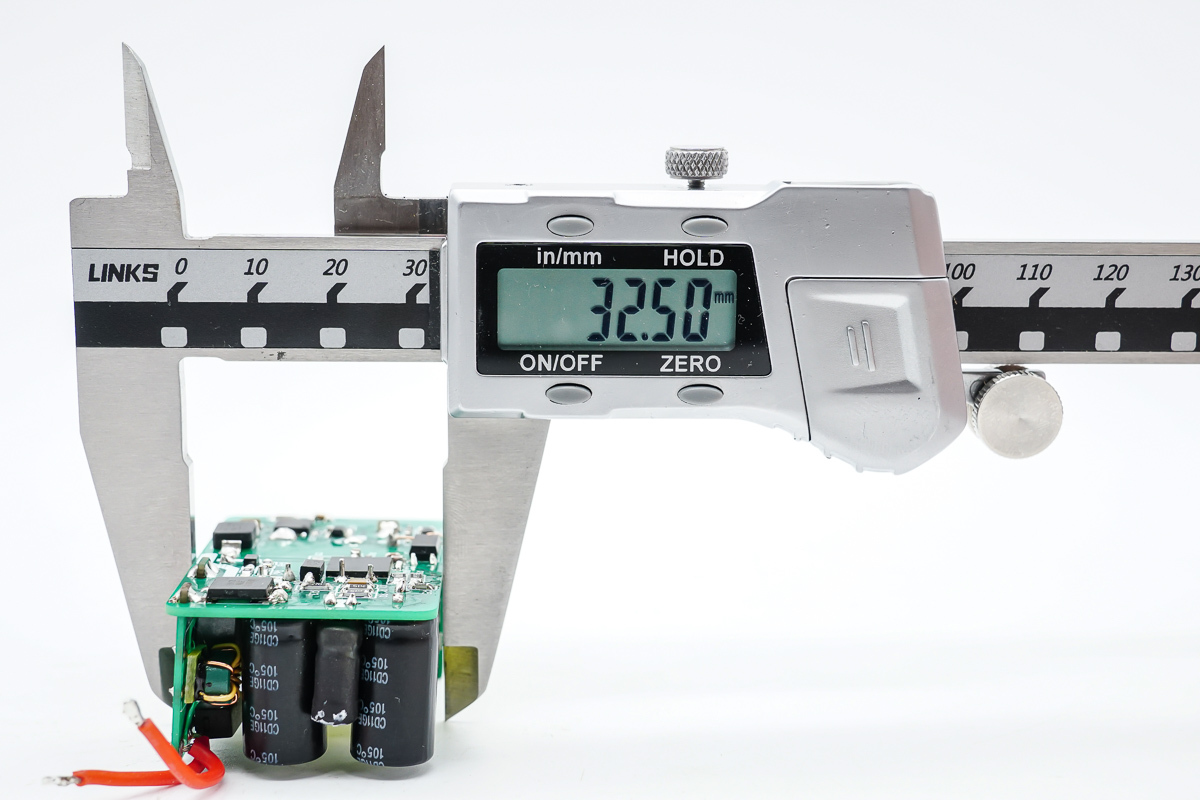

厚度约为18.77mm，折合功率密度约为1.1W/cm³。
充电头网总结
继苹果手机取消充电器带火20W快充市场之后，30W氮化镓快充也迎来了一波增长。不过随着用户手上的电子产品数量的增多，双USB-C口充电器的应用优势逐渐凸显出来，而35W双C口快充也算是一个较新的产品规格，其优势在于既保持了小体积、便携的体积优势，又兼顾了双口快充、笔记本电脑充电等功能。
必易微推出的这套35W氮化镓双USB-C口快充方案基于合封氮化镓芯片开发，初级侧使用一颗芯片，仅需搭配简单的外围器件，在保证输出性能的同时，兼顾了低成本、易于调试等。值得一提的是，这套35W氮化镓双C口快充方案已经在必易微内部完成了各项性能测试，效率、纹波、EMI等均达到量产要求。
如需了解很多产品资讯，可以与必易微原厂或者代理商联系。
