近期生活科技品牌Litheli晓来推出了一多功能电池——U小芯，设计上不仅是为了百搭自家推出的各种电动工具，而且在电动工具闲置时还可以拿出来当用户的迷你便携充电宝，因此这款U小芯还配有1A1C两个USB接口，可以说是非常亮眼的设计，让产品得到最大化使用。
下面充电头网就对晓来这款U小芯进行开箱和拆解，一起来看看产品具体是怎么设计的。
晓来U小芯开箱
包装盒正面印有Litheli晓来品牌、产品外观图、名称以及卖点标识。
背面印有U小芯可适配电动工具图，包括晓来U4系列原子钻、深波筋膜枪以及吸尘拖地一体机。
盒子一侧贴有产品参数贴纸：
额定电压：3.6V
电芯：三元动力锂电芯
输出端口1：USB-C PD双向充电18W
输出端口2：USB-A端口 QC3.0
电池容量：4000mAh
净重：117g
尺寸：约82.5*37.5*26.5mm
安全：全功能BMS保护
防水防尘等级：IPX67（浸水级）

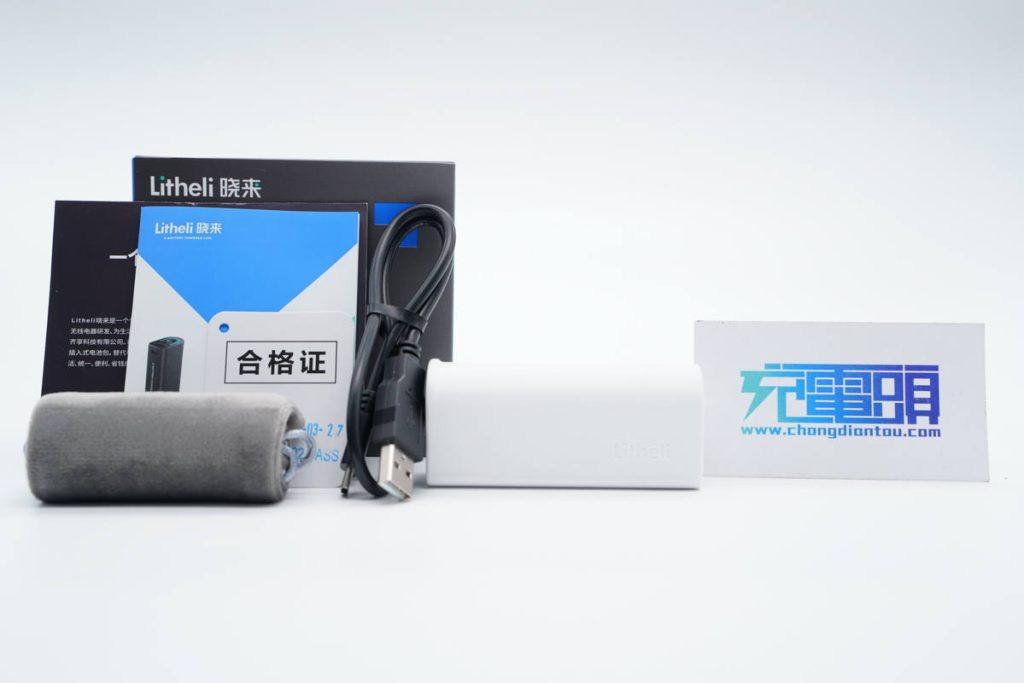

包装内全部东西一览，包括U小芯本体、A to C数据线、收纳袋、使用说明书和合格证。
测得线缆长度约为41cm，长度一般主要是为方便用户外带使用。

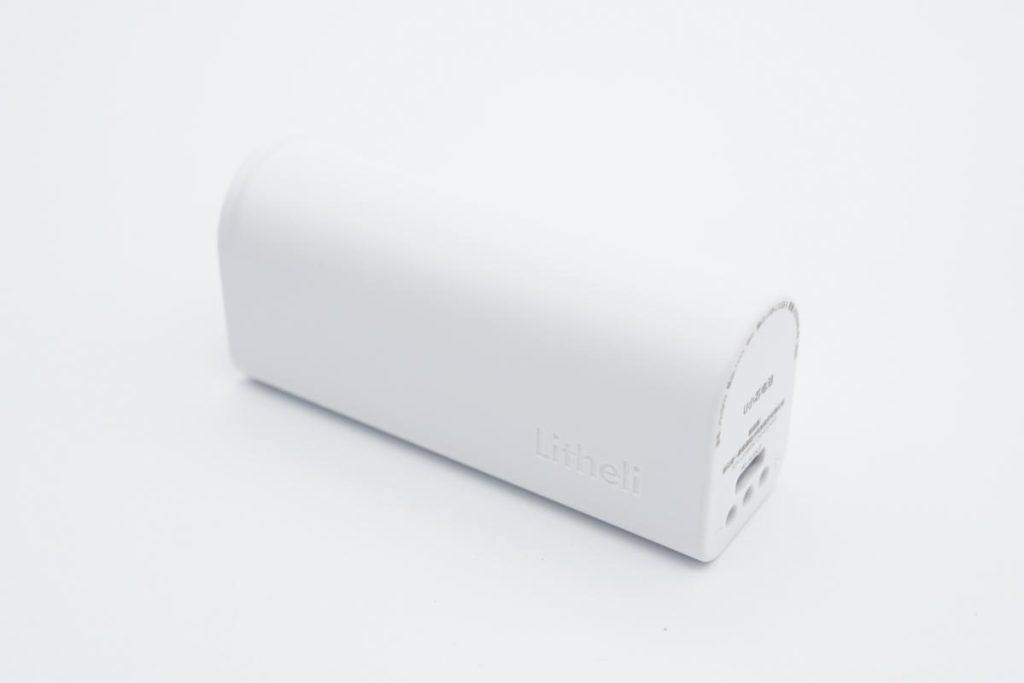

U小芯有黑白两种款式，本次拿到的是白色款，外壳全部磨砂处理，截面是“圆顶房”设计，这样的造型设计在装进电动工具后不容易松动，保证良好供电。

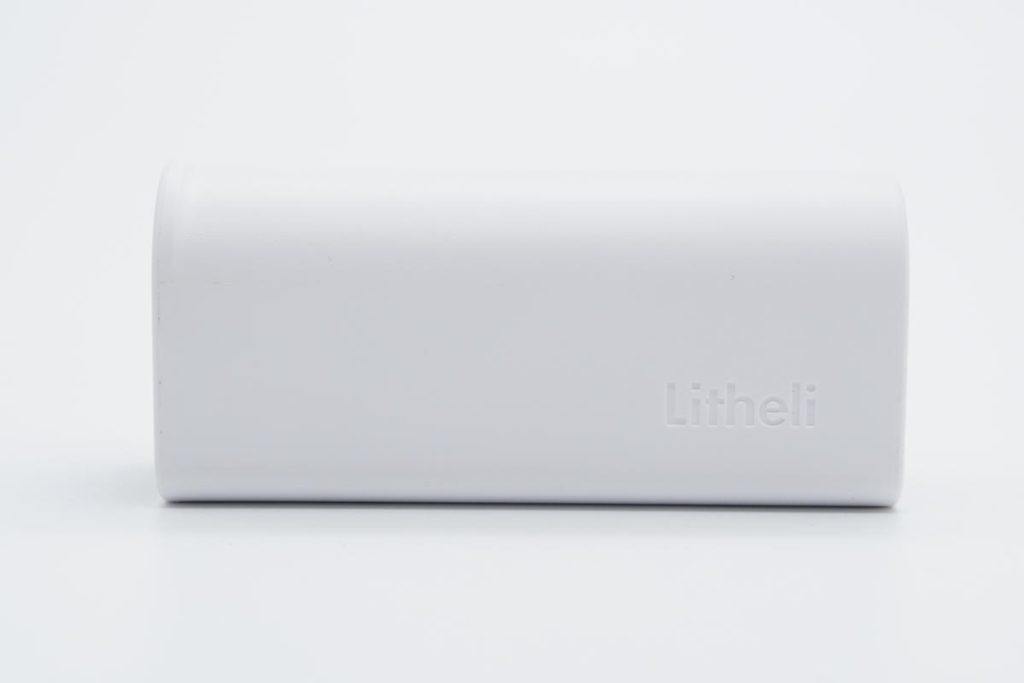

机身一面凹印Litheli品牌。

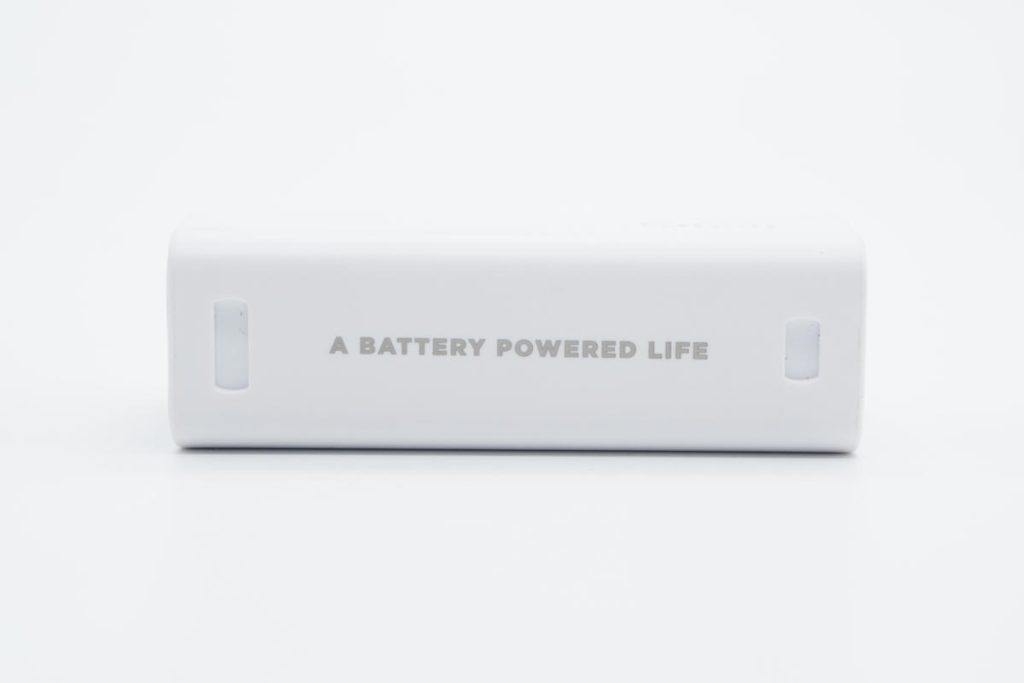

机身平直面印有A BATTERY POWERED LIFE字样，两端设有卡扣槽。

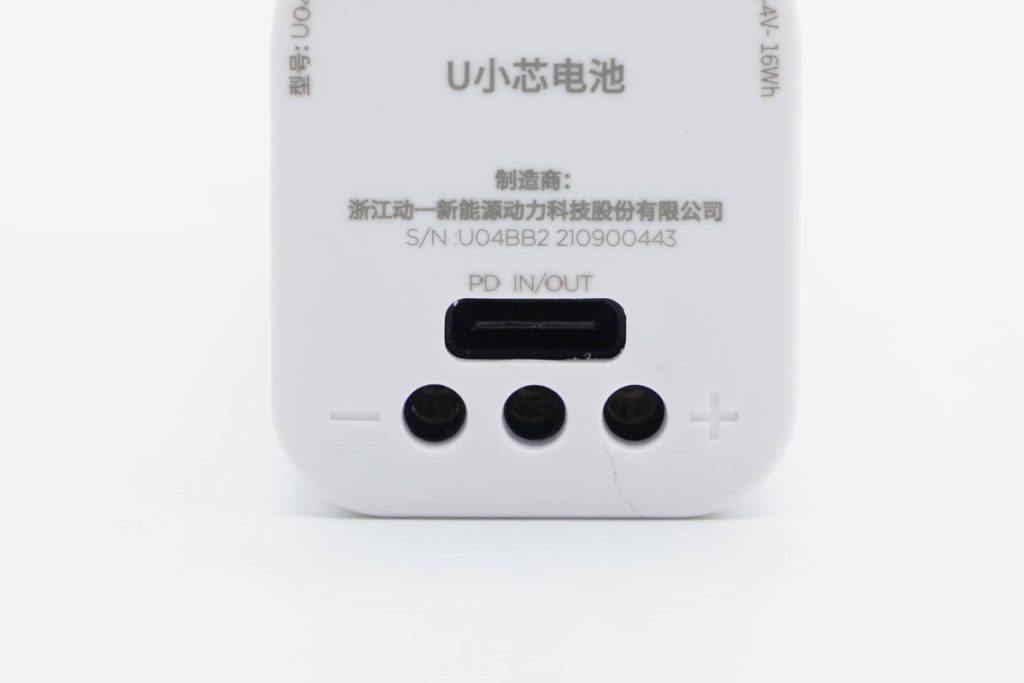

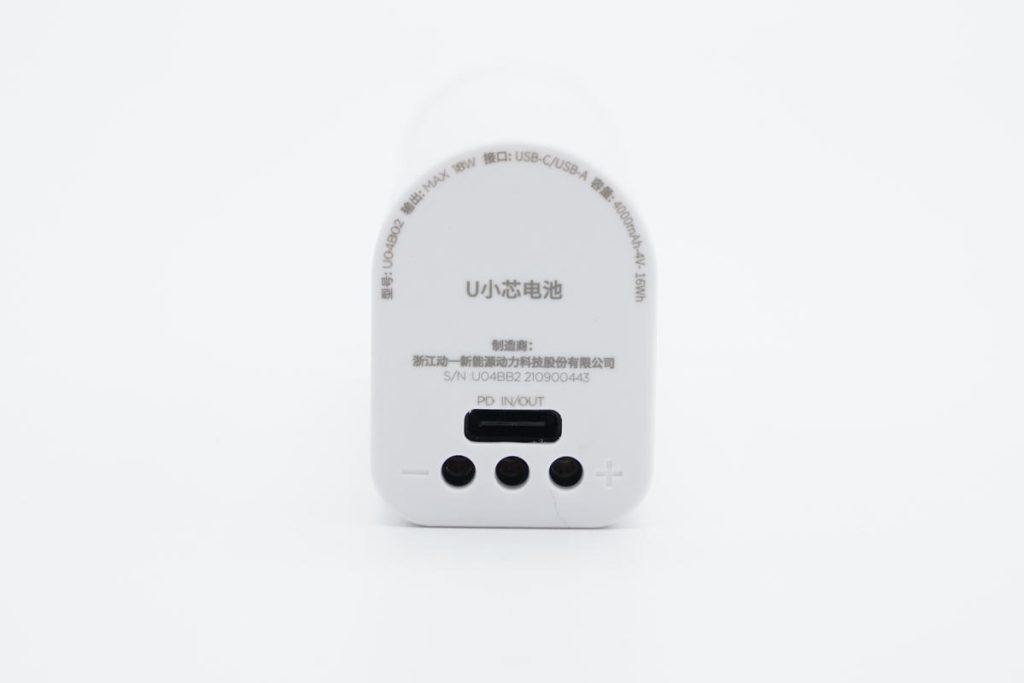

U小芯底端配有USB-C接口以及供电圆孔，外壳上印有产品参数，型号为U04B02，输出18W NAX，容量4000mAh/4V/16Wh，制造商为浙江动一新能源动力科技股份有限公司。
USB-C口黑色胶芯不露铜，支持18W双向快充；圆孔两侧分别设计有-和+凹槽，用以提示正负极。

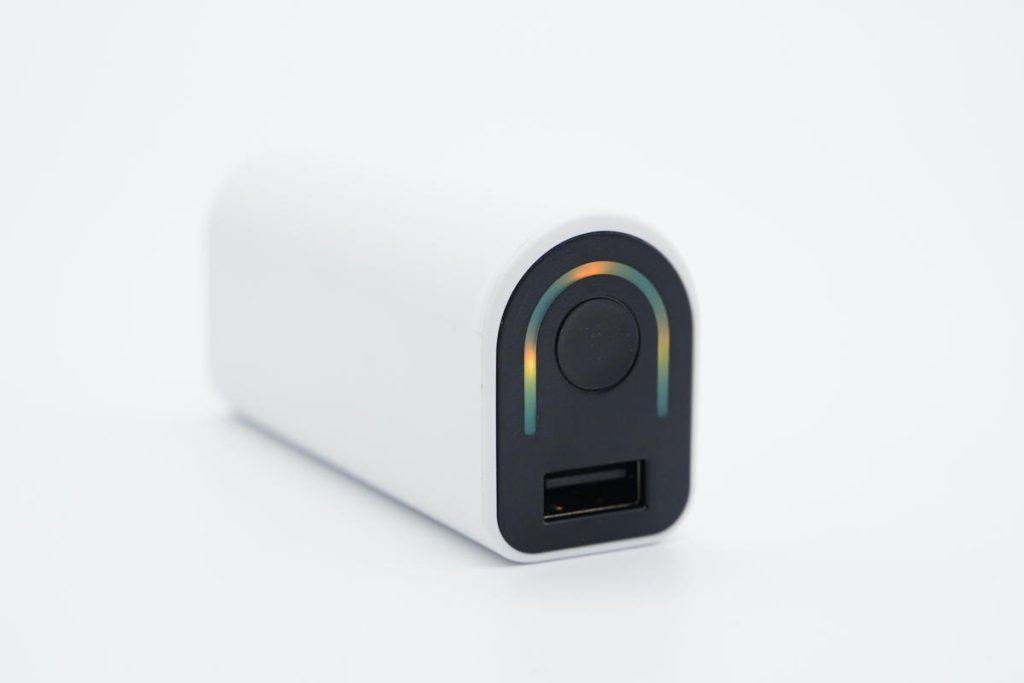

另一端设有电源键、USB-A接口以及U型指示灯，正好与U小芯名称开头字母相契合。
按下电源键，指示灯亮彩光。

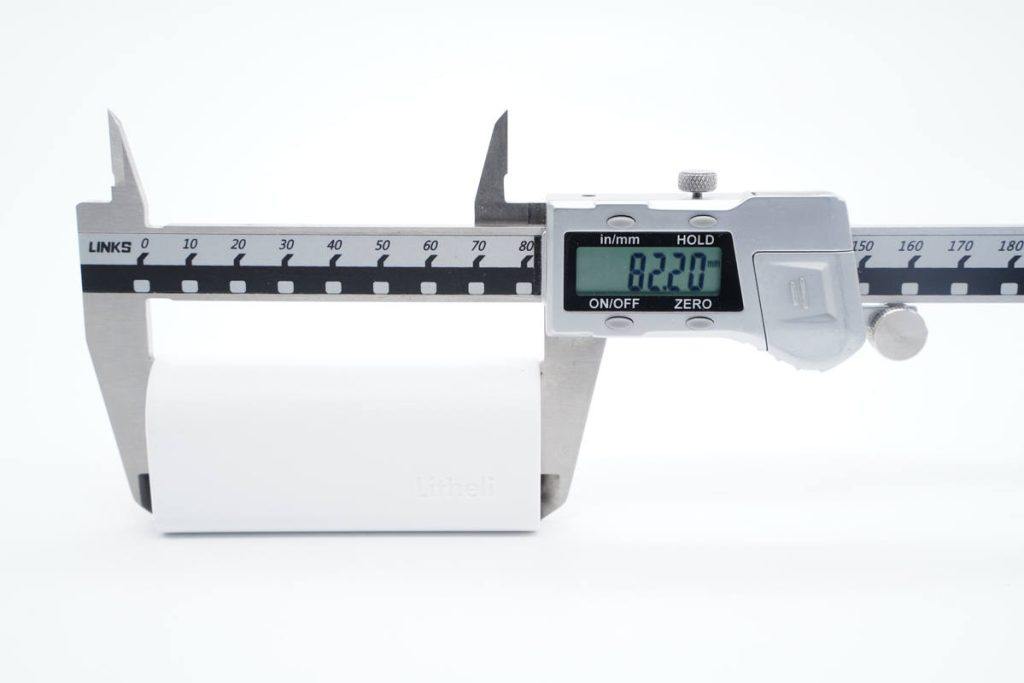

测得U小芯机身长度为82.2mm。

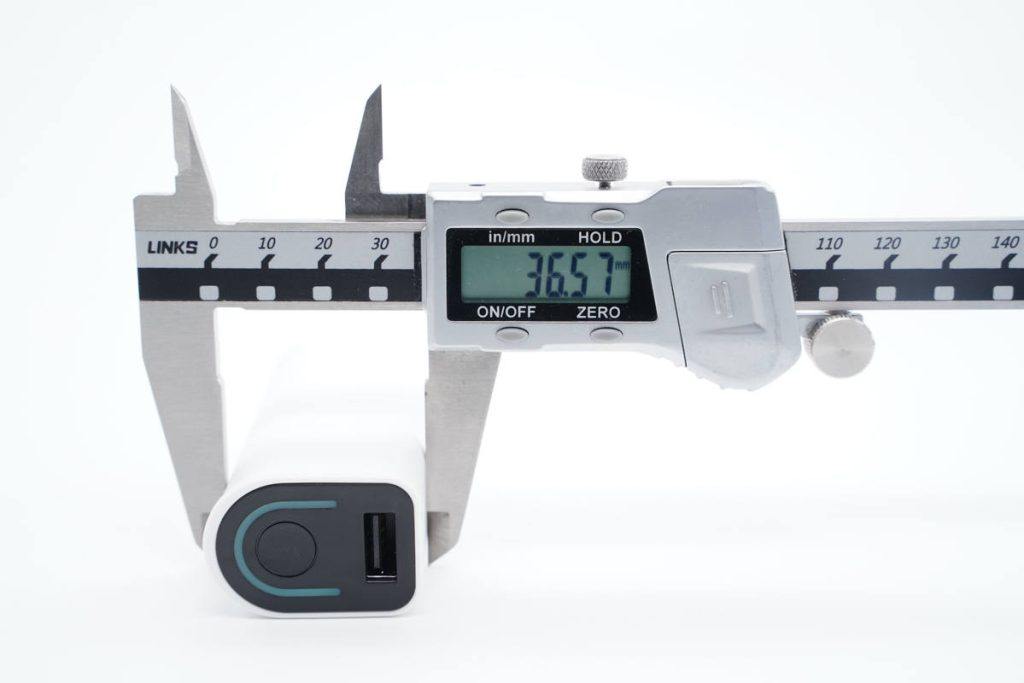

宽度为36.57mm。
厚度为26.59mm。

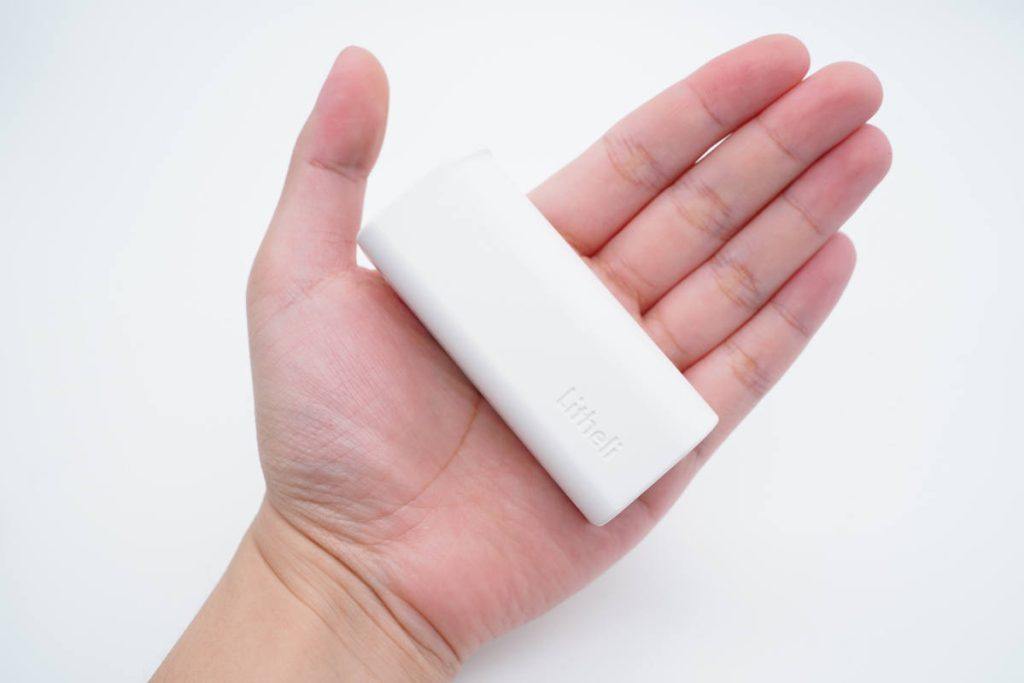

产品拿在手上的大小直观感受，非常小巧轻便，携带外出很合适。

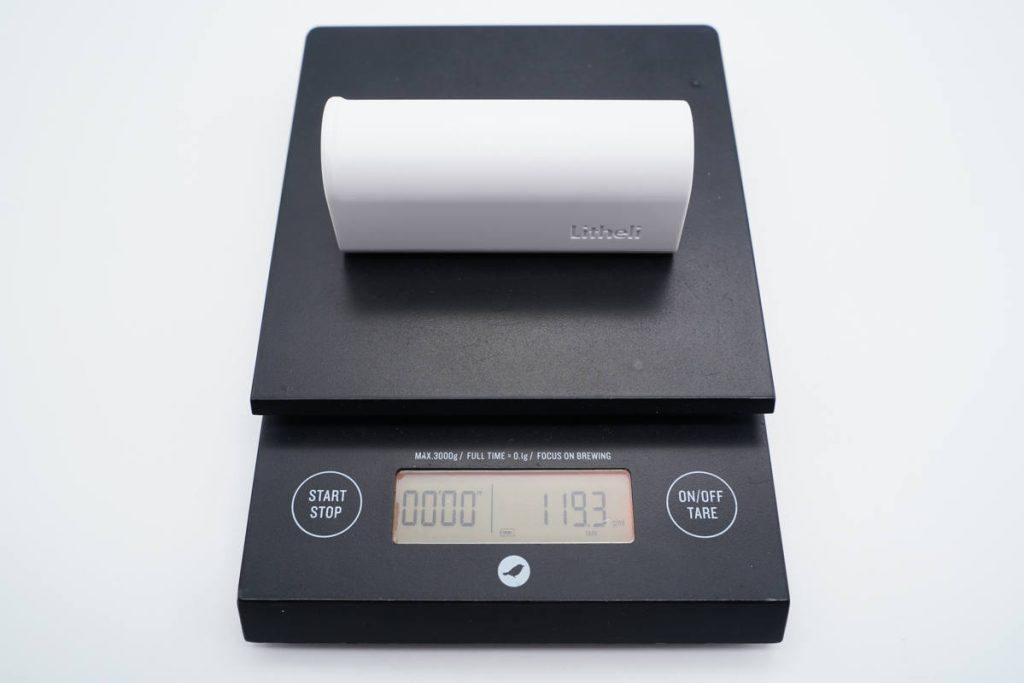

净重约为119g。
使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PE2.0快充协议。

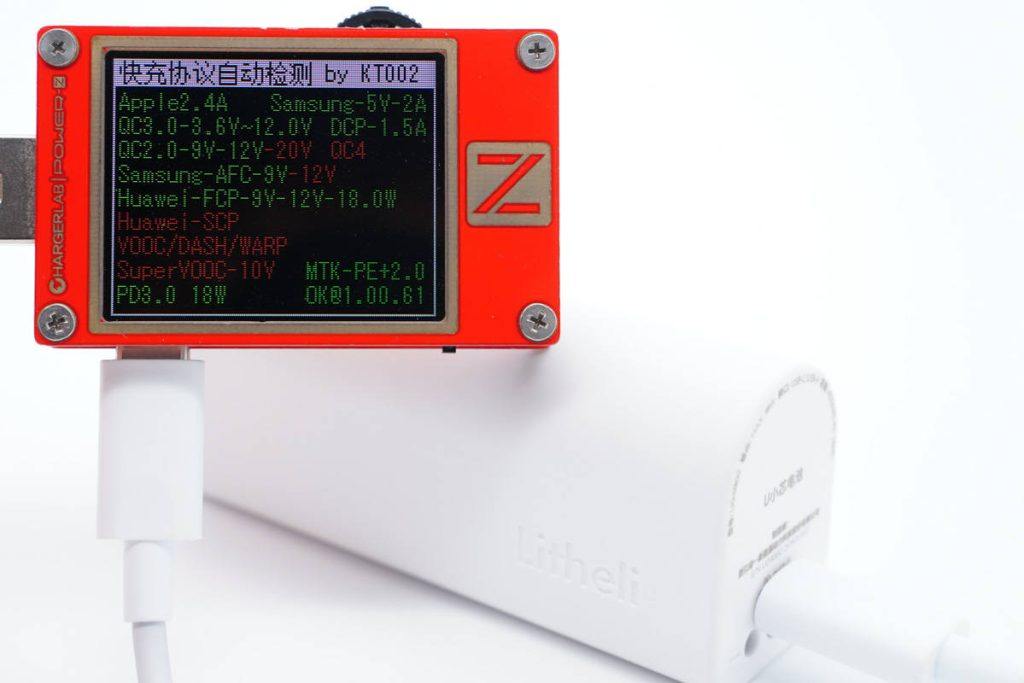

测得C口相较A口还额外支持PD3.0快充协议。

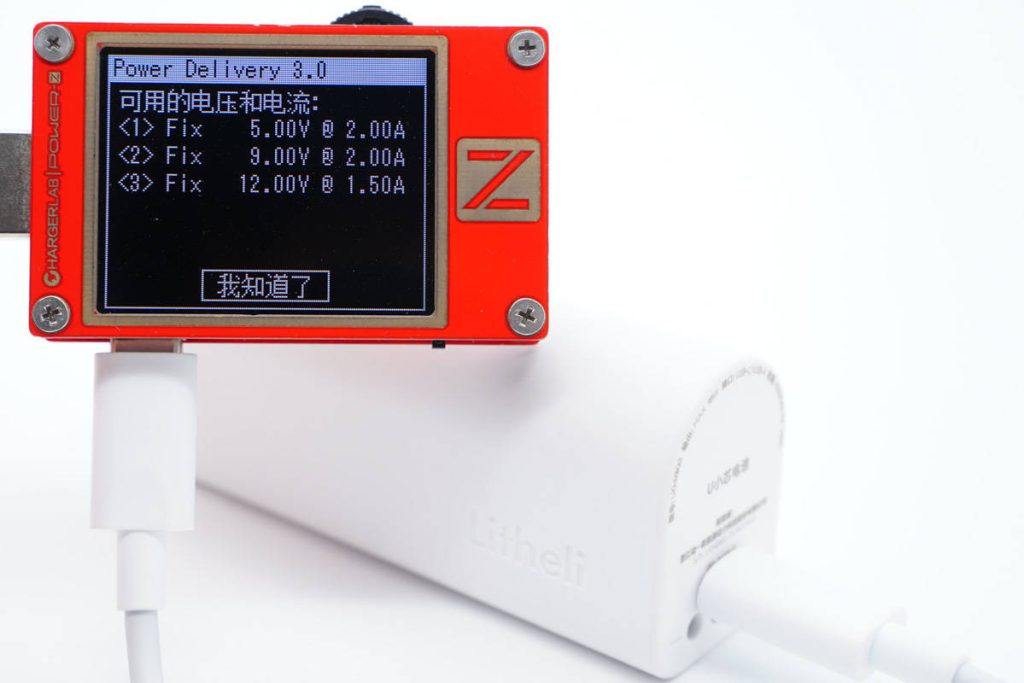

此外PDO报文显示C口还具备5V2A、9V2A和12V1.5A三组固定电压档位。
晓来U小芯拆解
对晓来U小芯这款产品有了基本了解后，下面就带大家看一看这款产品内部的设计用料，看看具体做得如何。

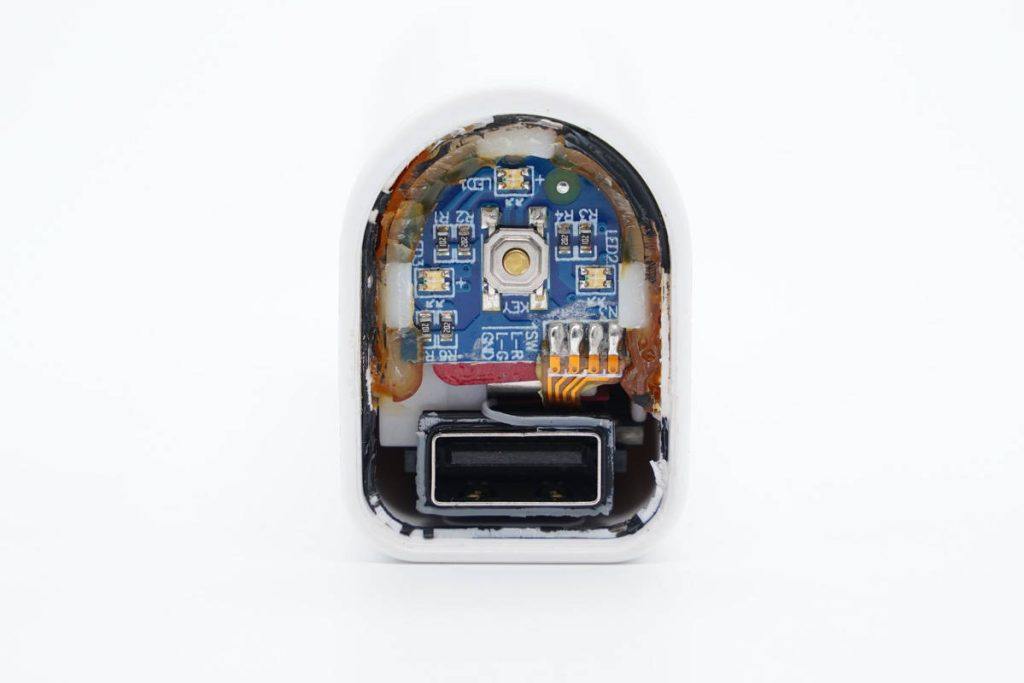

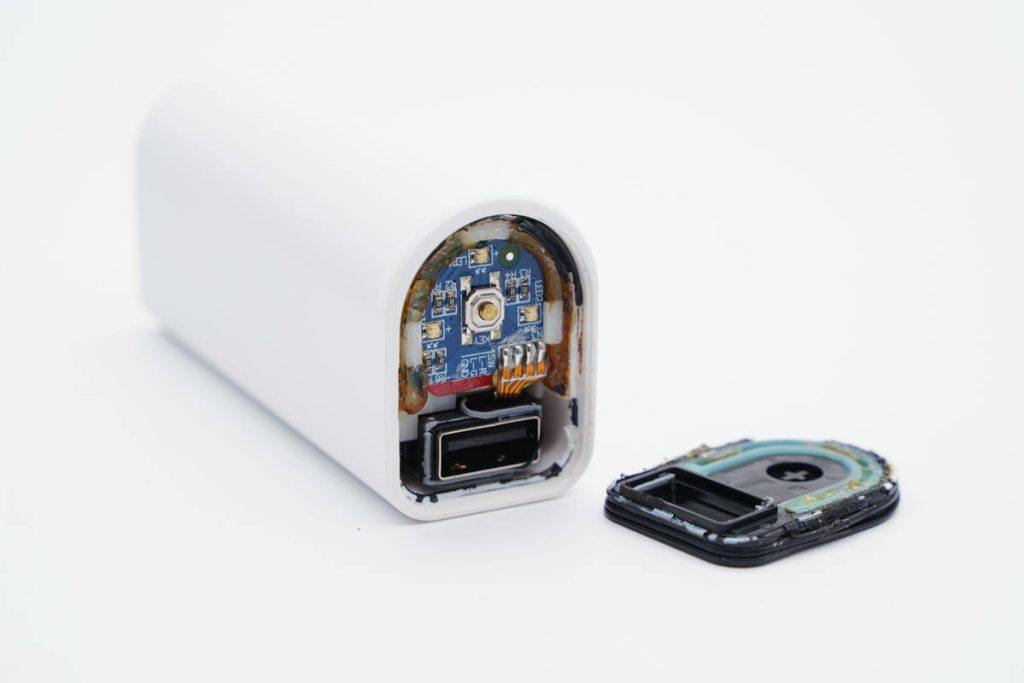

撬开电池输出口一侧的盖子，盖子下面是电量检测按键和电量指示灯。
USB-A接口和电池盖子均使用胶水密封，防止水和灰尘进入。

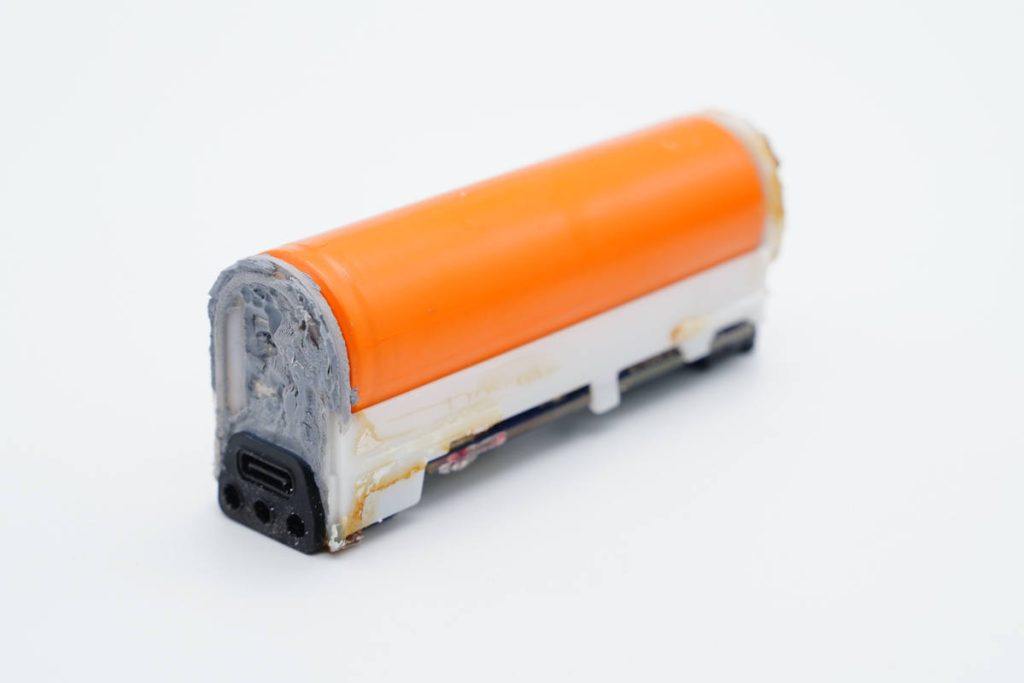

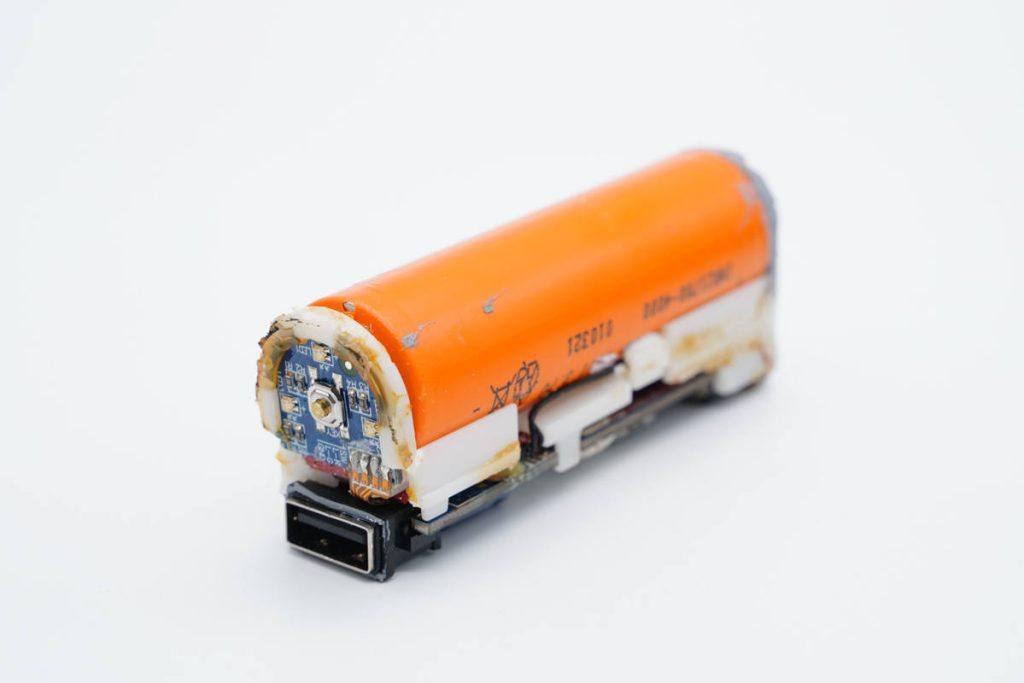

切开电池外壳，取出内芯。内置一颗21700电池，橙色外皮。
电池输出一侧，是专用的香蕉插座和USB-C母座。
另一侧就是电池电量指示小板和USB-A输出母座。

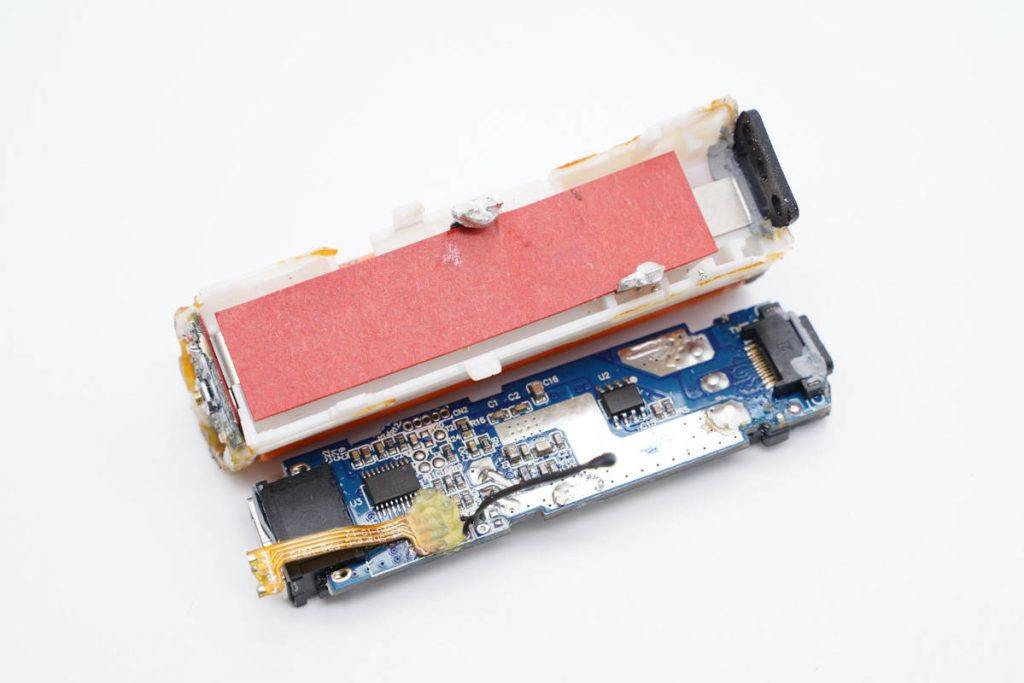

焊开电池与电路板连接的焊点，分离电池和电池管理小板，电池采用绝缘纸与电路板之间绝缘。
内置电池型号为INR21700-4000，21700锂离子电池，额定电压3.7V，容量4000mAh。
电路板正面特写，顶部是USB-A输出母座，底部是专用的香蕉插座。中间电感采用胶水加固，防止不慎跌落时电感脱焊，一颗滤波电容也使用胶水固定。
电路板背面顶部是USB-C母座，中间是电池保护芯片，电源管理芯片背面露铜加锡加强散热，降低温升。右侧是检测电池温度的热敏电阻，底部是一颗单片机用于整机控制。

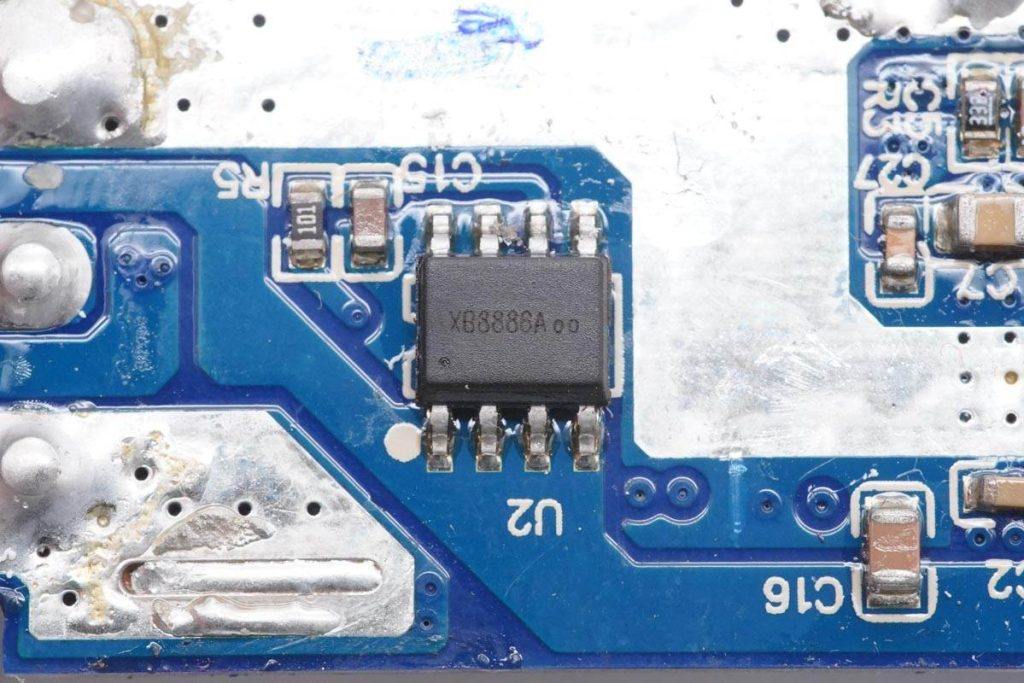

电池保护采用赛芯微XB8886A一体化电池保护芯片，用于电池过流、过压、欠压保护。

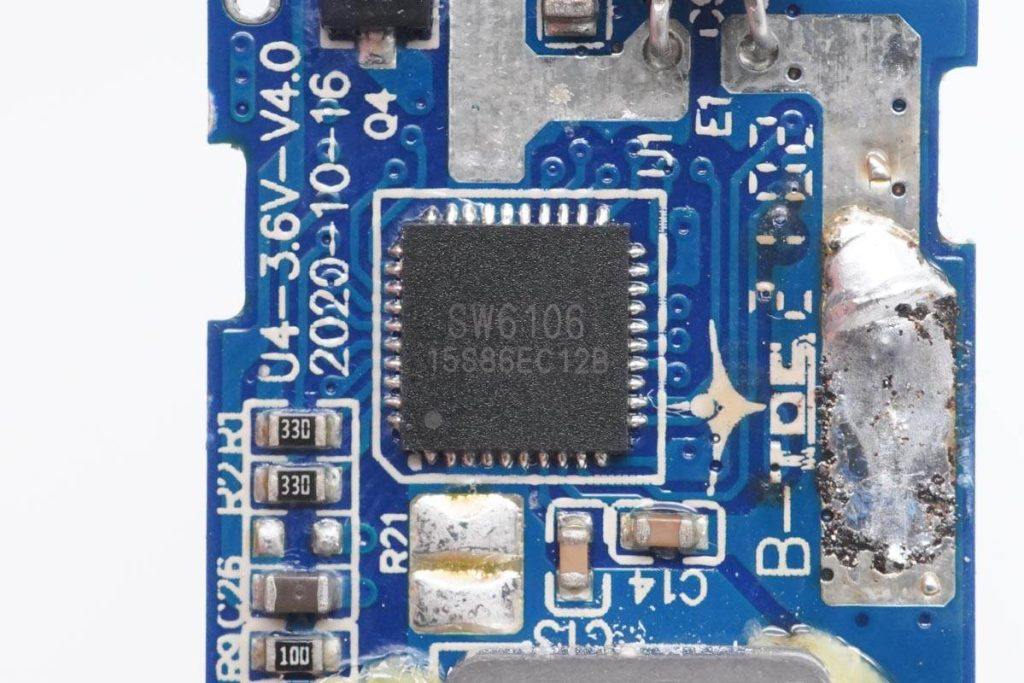

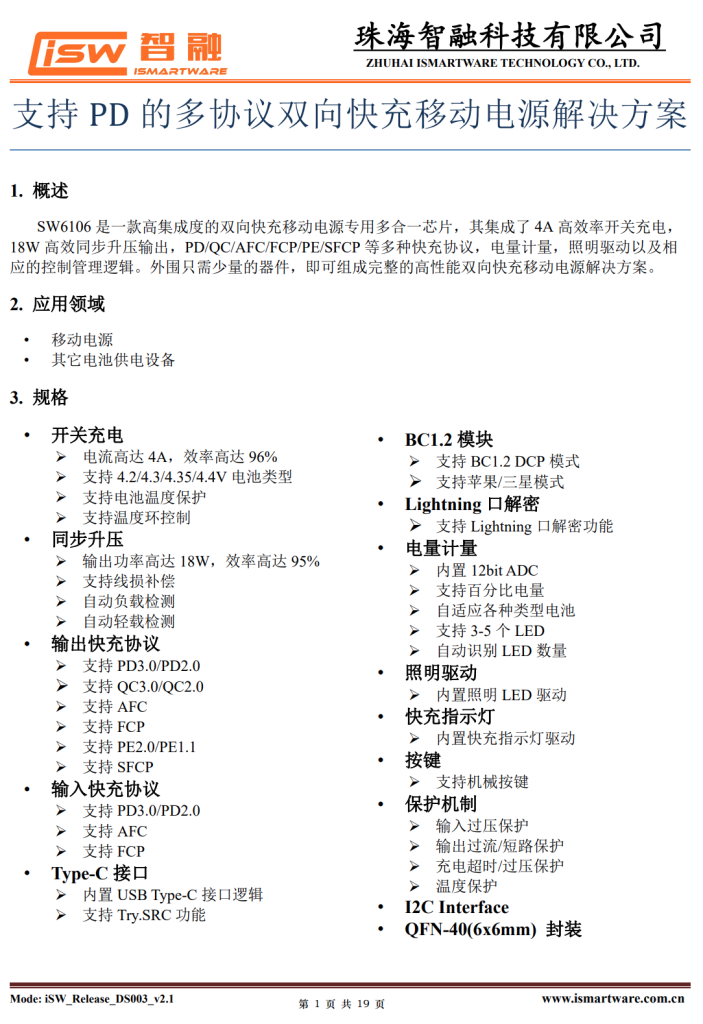

电池的充放电管理采用智融SW6106，这是一颗高集成度的双向快充移动电源多合一芯片，内部集成4A高效率开关充电，支持18W同步升压输出。芯片支持PD/QC/AFC/FCP/PE/SFCP等多种快充协议，芯片内置电池电量计量，照明驱动以及相关的管理电路。只需少量外围器件，即可实现高性能的双向快充移动电源解决方案。
充电头网了解到，采用SW6106的产品还有RAVPower 20000mAh MFi认证USB PD移动电源、南孚AirCharge无线快充充电宝、ROCK洛克USB PD快充移动电源、联想18W USB PD移动电源等。

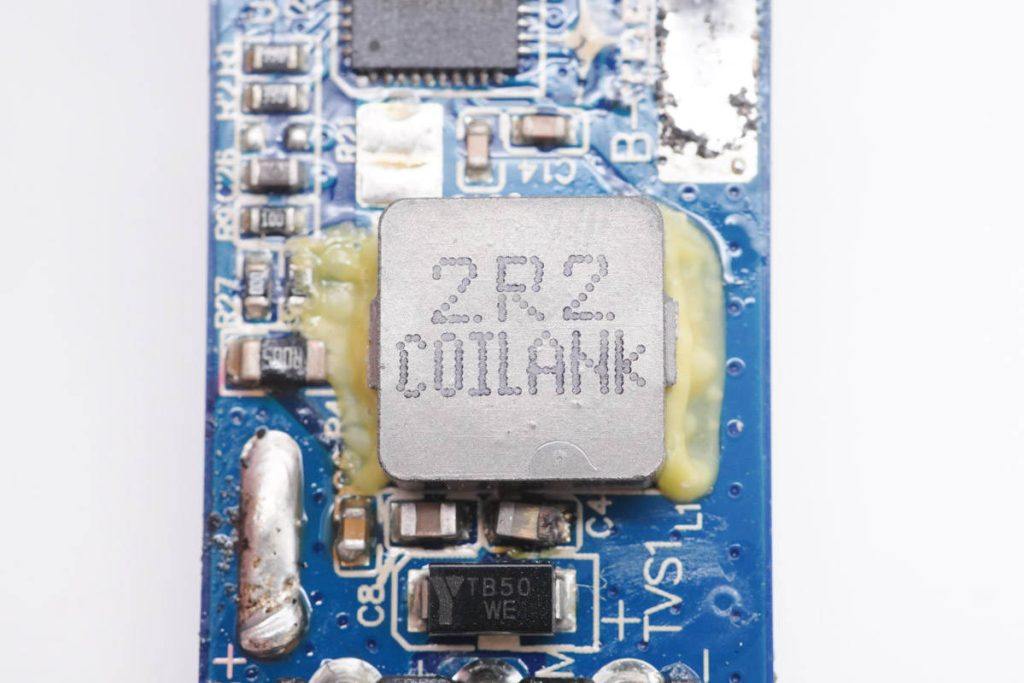

2R2合金电感，来自深圳驰兴科技。

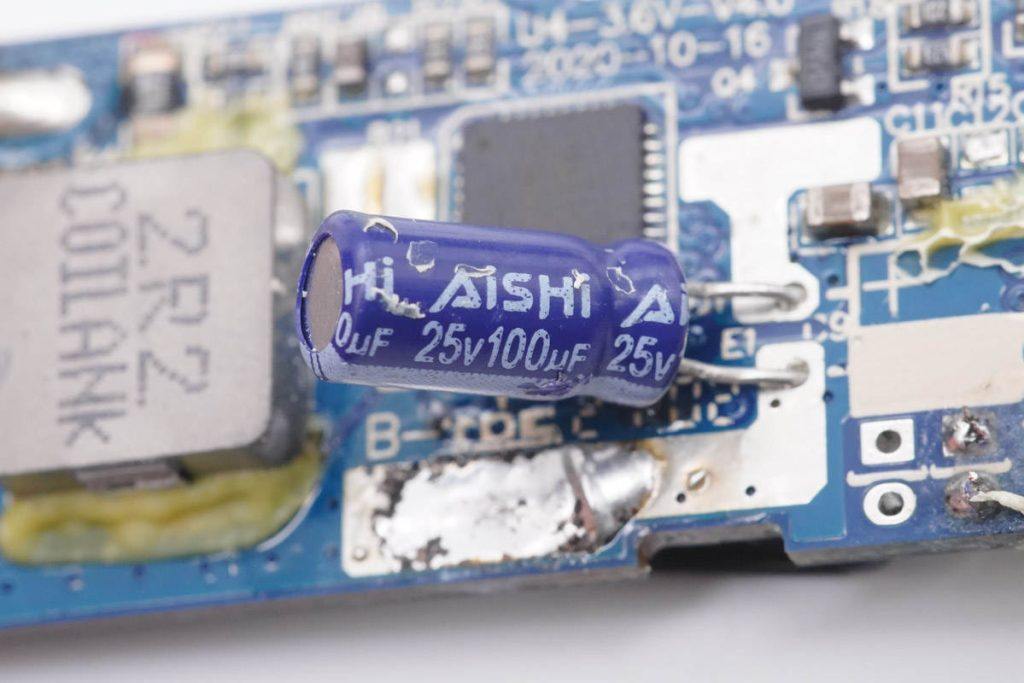

滤波电解电容来自AiSHi艾华，25V100μF。

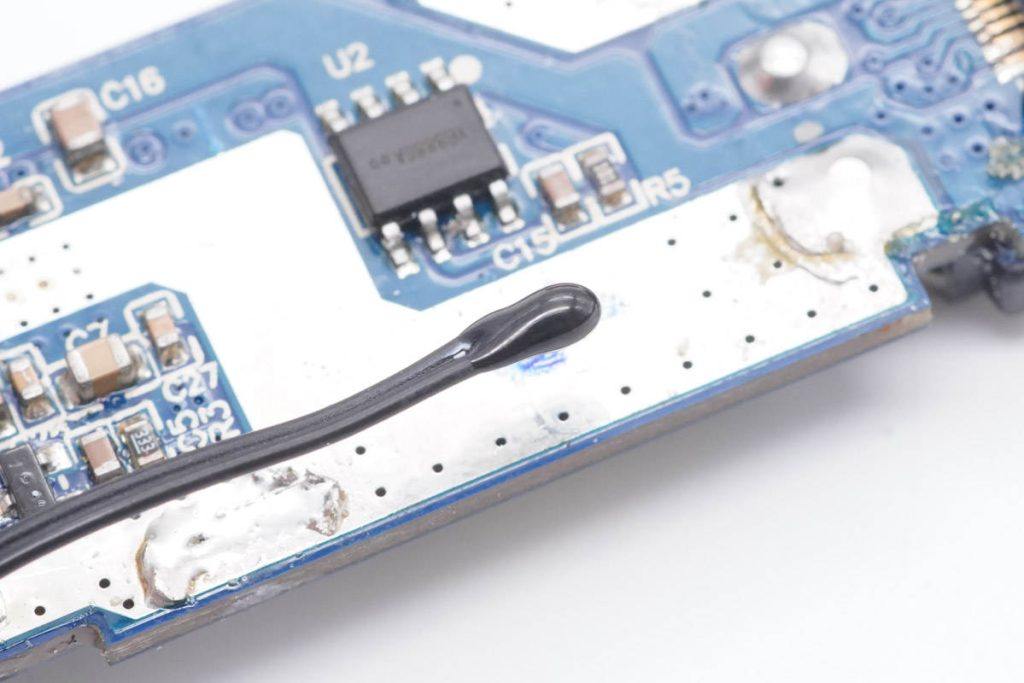

检测电池温度的热敏电阻特写。

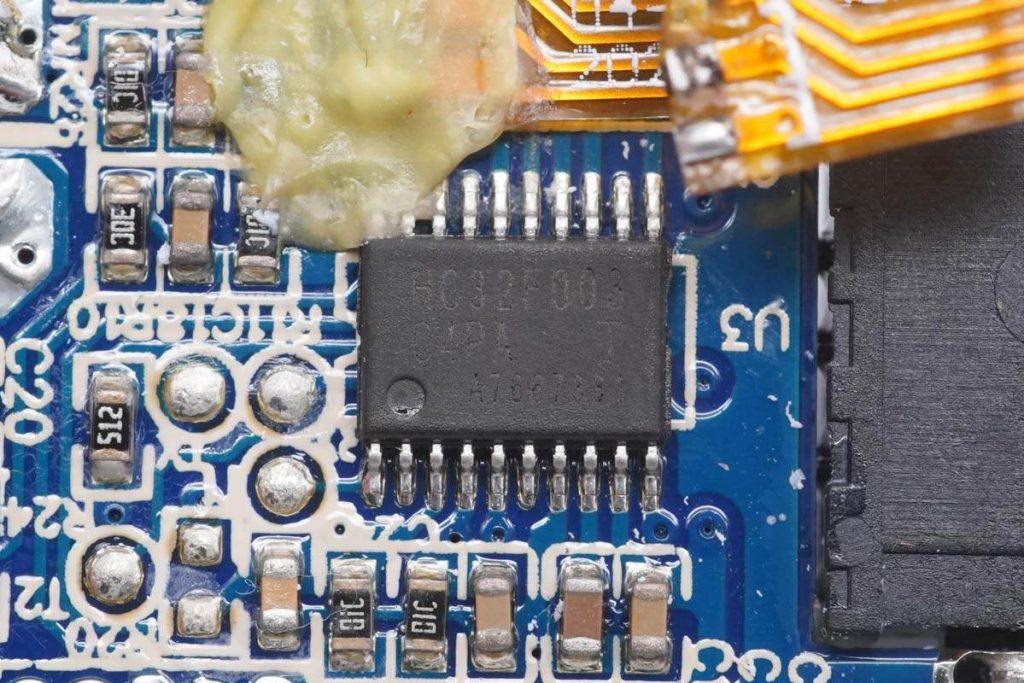

电池组内置华大HC32F003C4PA单片机，这是一颗M0+核心的32位CPU，具备独立的ID，内置16KB Flash和2KB RAM，用于电池认证功能。

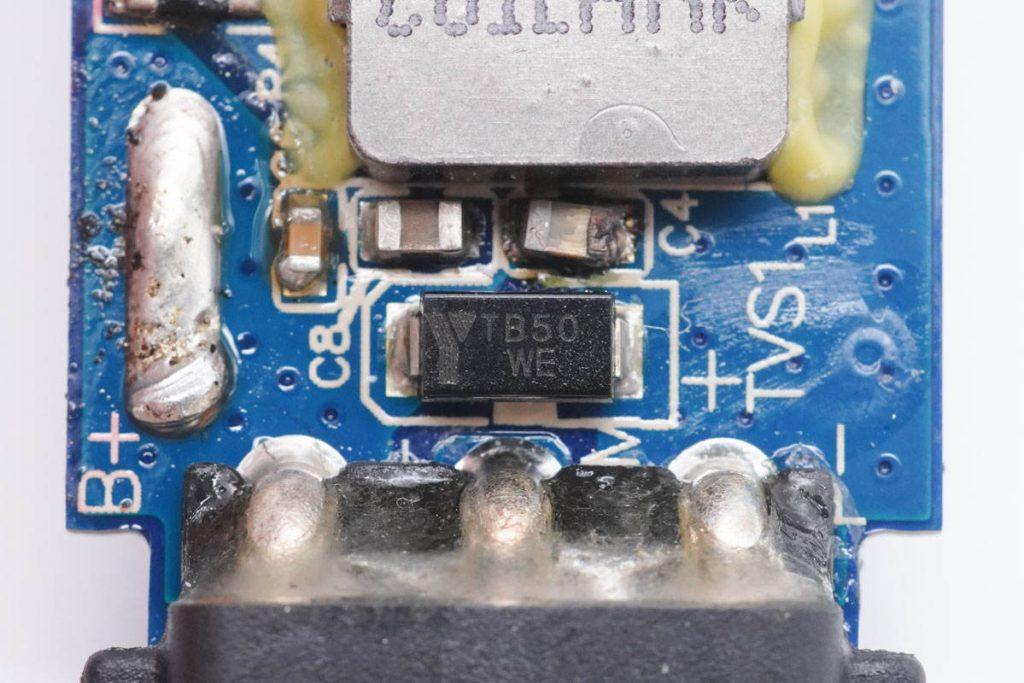

输出母座处有一颗TVS，用于过电压保护功能，防止内部器件击穿。

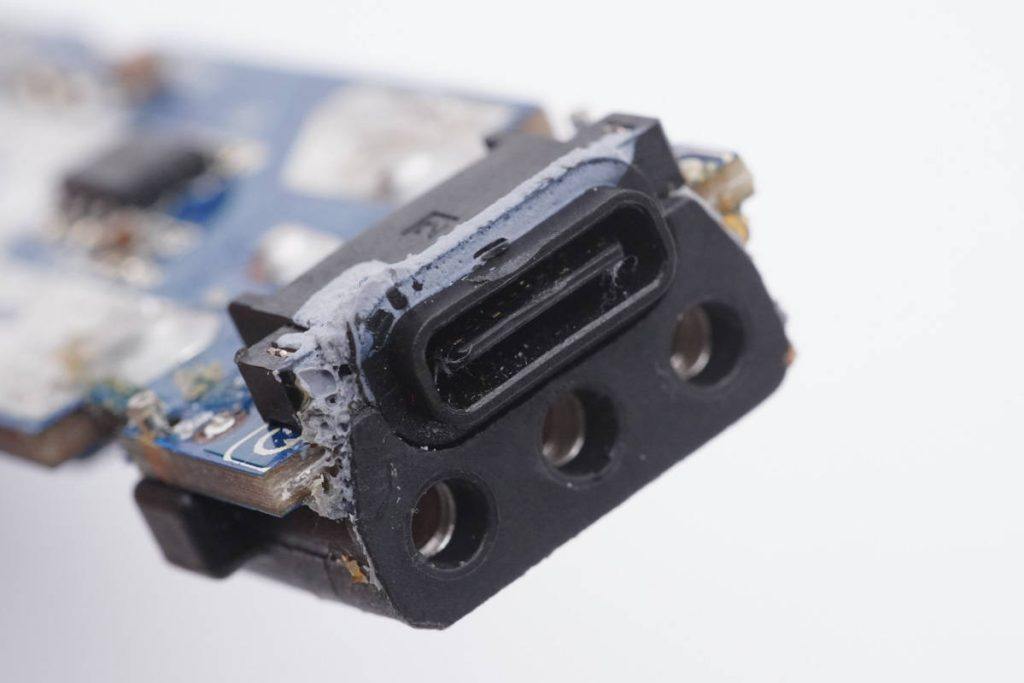

USB-C母座和电池香蕉插座特写。

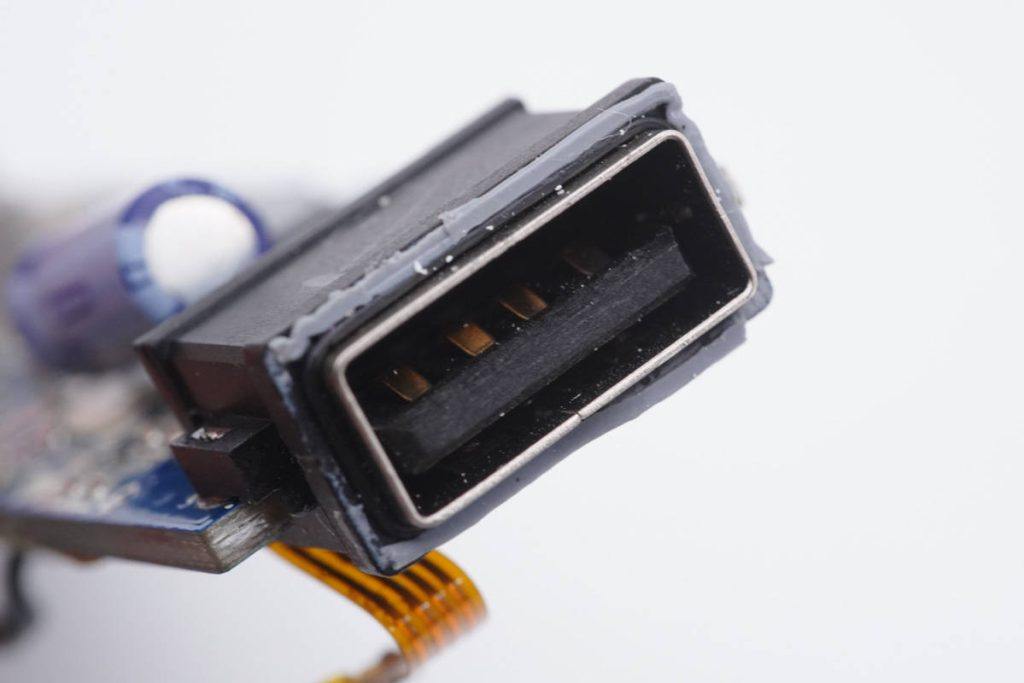

USB-A母座，采用防水母座，并在边缘打胶水密封。

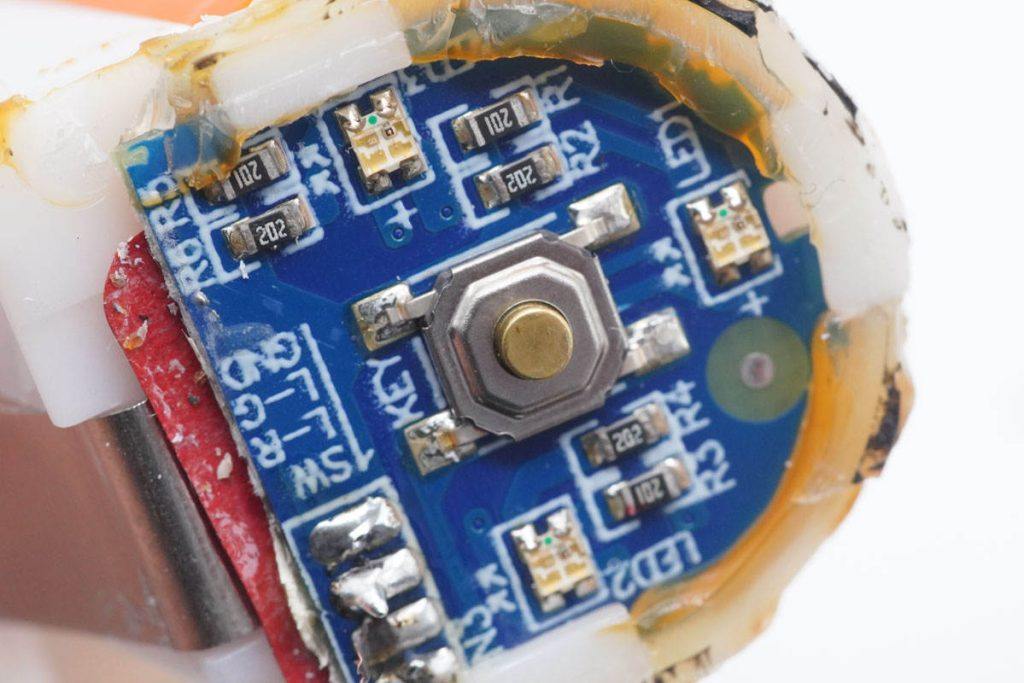

侧面小板上是电量检测按键和指示灯，采用三颗指示灯组成U型光效。
贴片LED指示灯特写，支持三种颜色显示。

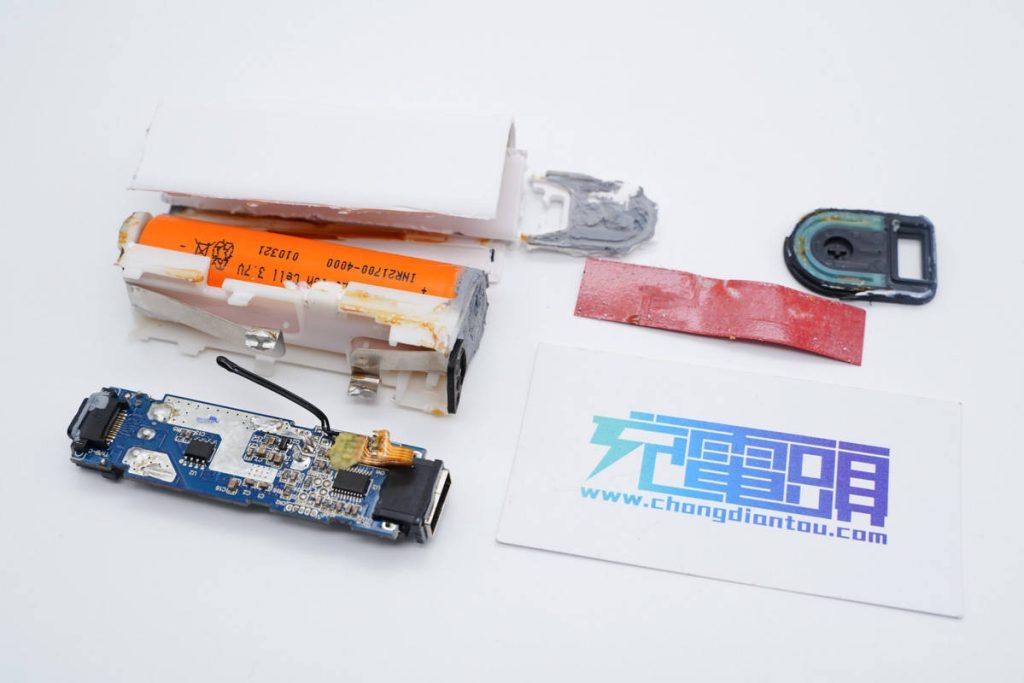

全部拆解完毕，来张全家福。
充电头网拆解总结
晓来U小芯是一款以一物多用、小巧便携为核心卖点而设计的产品，作为电池时，通吃晓来U4系列原子钻、深波筋膜枪以及吸尘拖地一体机等产品，组装拆卸以及充电方便，电动工具不用再搬来搬去省去很多麻烦。
而作为一款“充电宝”时，其整体小巧便携，配有1A1C双USB接口，均支持快速充电，适配各类新旧手机。虽说功率只有18W，容量也才4000mAh，但毕竟大小摆在那，自然对性能也不能过多强求。
充电头网通过拆解发现，产品内置一颗21700锂离子电池，通过智融SW6106进行调压实现充放电，采用单片机进行整机控制。电芯配有锂电保护芯片以及热敏电阻进行过流、过压、欠压、过热保护，内部还整体打胶加固，做工可靠。
