前言
ALOGIC是一家全球性的数码配件品牌，旗下产品包括扩展坞，集线器，数据线，人体工程学支架，读卡器，雷电外设和充电器等，最近还推出了一款4K 27英寸的Alogic Clarity显示器。今天要拆解的是ALOGIC推出的一款多设备无线充电板，具备双USB口输出和双无线充电输出。
ALOGIC无线充电板具备USB-C和USB-A输出，能在无线充电的同时为其他设备充电，功能全面，使用起来非常方便。下面充电头网就对这款无线充电板进行拆解，看看内部是如何设计。
ALOGIC无线充电站开箱
包装盒正面印有ALOGIC品牌、产品应用以及侧面图，此外还有qi无线充电标识等卖点。

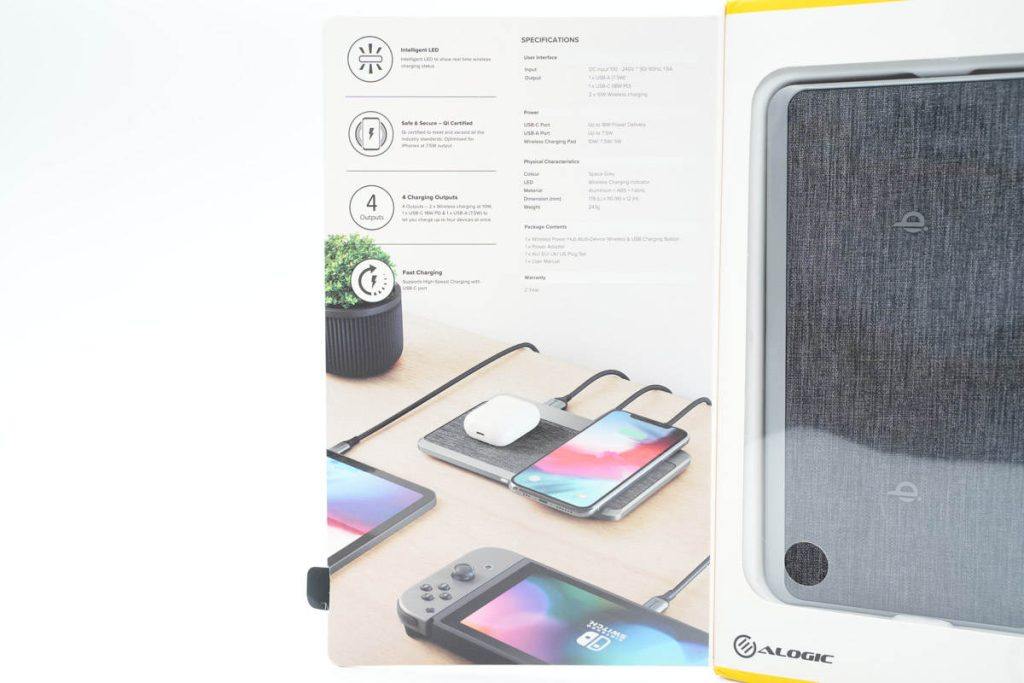

包装盒书本式设计，透过“橱窗”可看见产品实物，展示效果好。
“封面”上印有产品卖点以及使用场景，可同时为两个设备进行无线充电，两个设备进行有线充电。

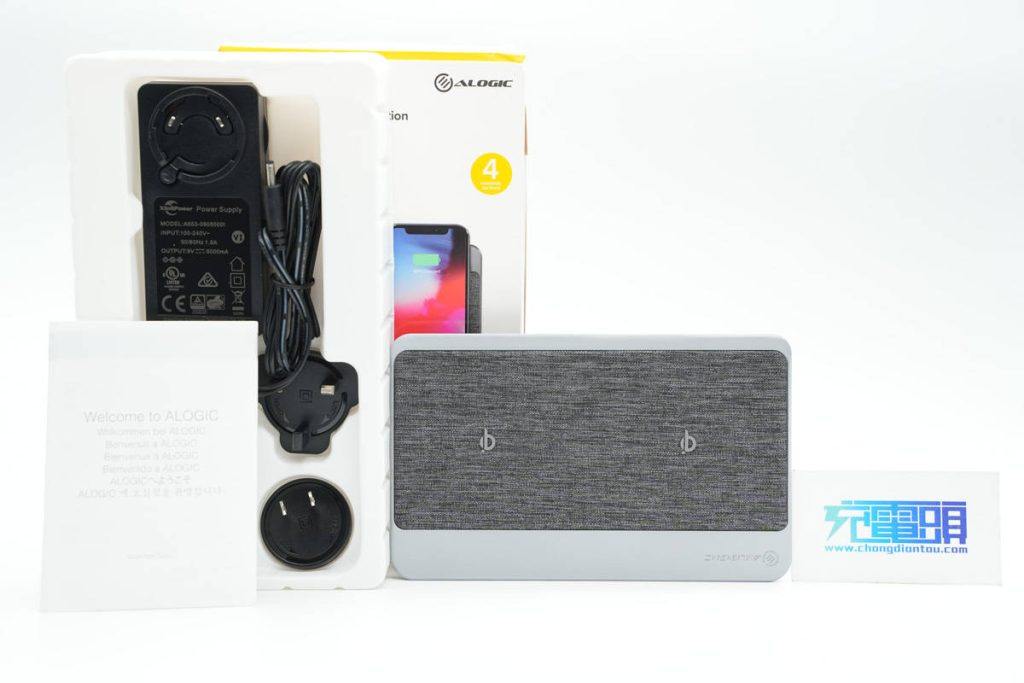

包装内含无线充电站、适配器、插脚以及说明书。

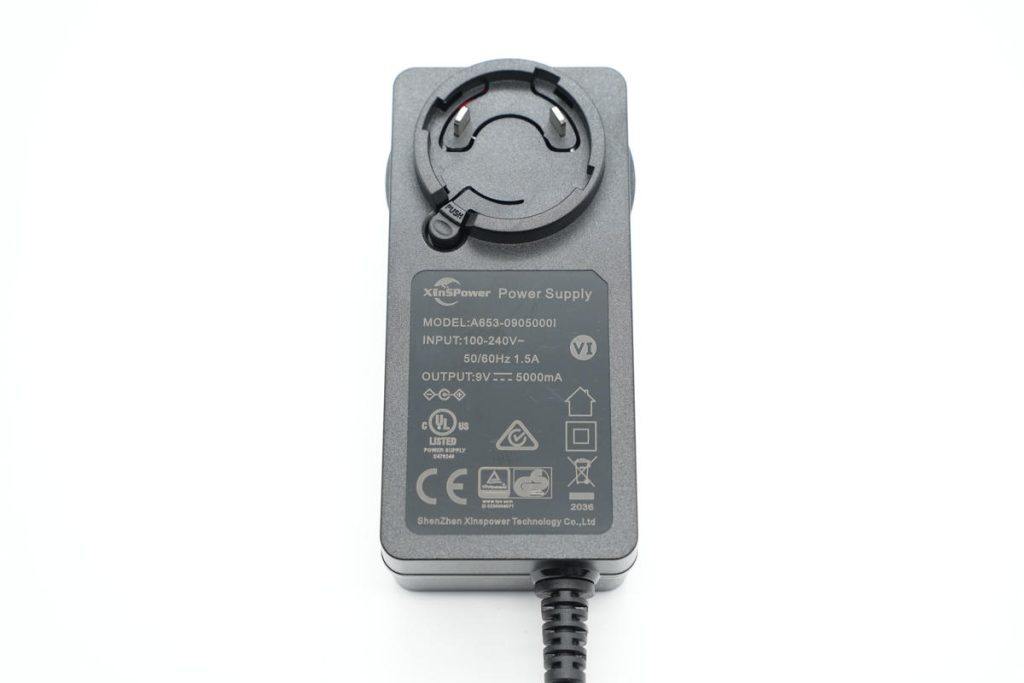

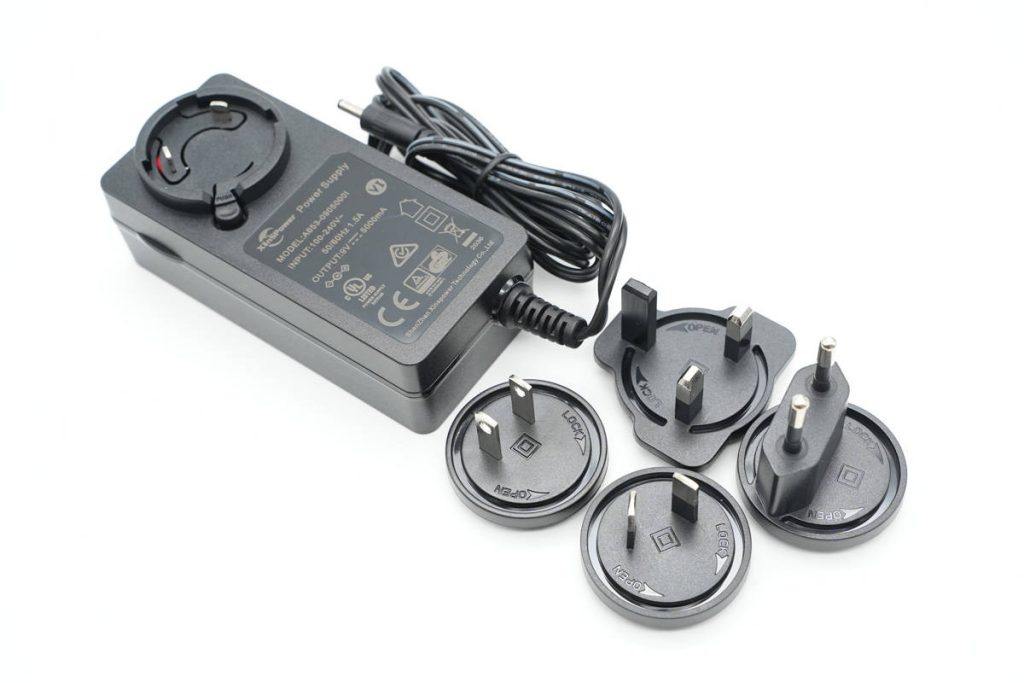

适配器为经典长方体造型，外壳磨砂处理，插脚可拆卸设计，另外自带DC圆头输出线缆。附带插脚有美规、英规、澳规和欧规四种。
适配器支持100-240V~50/60Hz 1.5A输入以及9V5A输出，通过了UL、CE、GS认证以及VI级能效认证，深圳市新斯宝科技有限公司制造。
实测线缆长度约121cm。

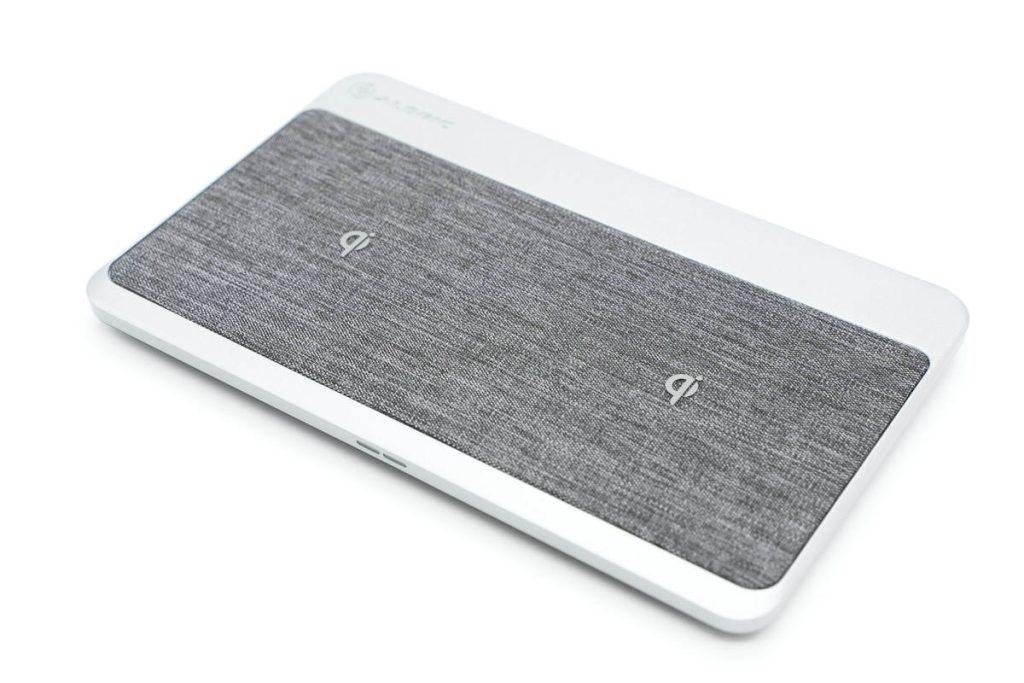

ALOGIC无线充电站采用金属+PC塑料外壳，造型扁平上宽下窄，顶面空间充足可同时为两个设备进行无线充电。

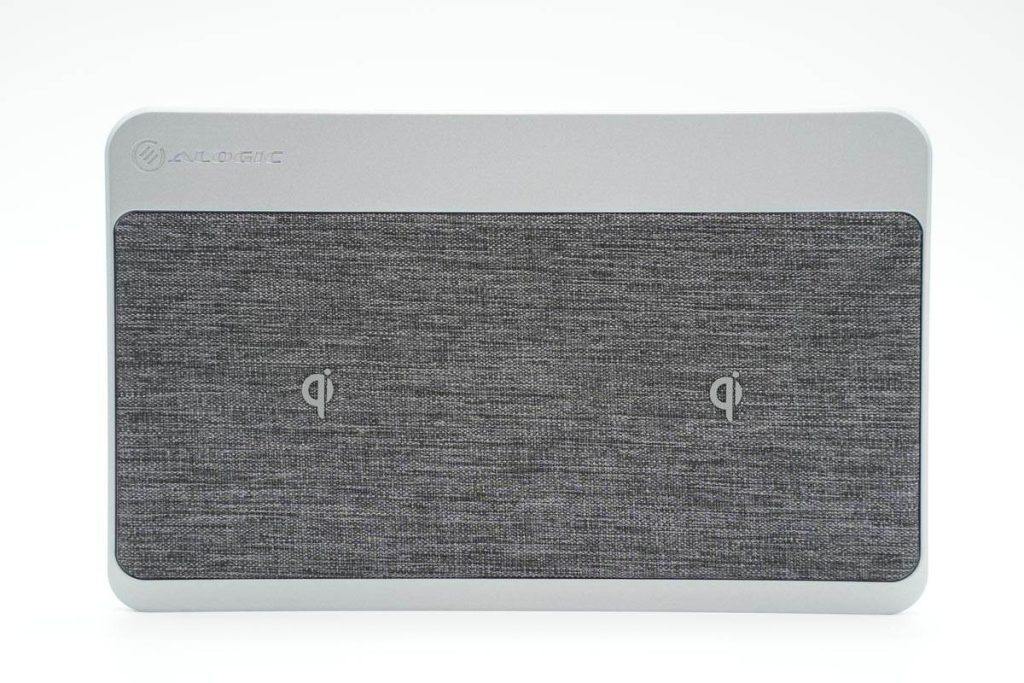

顶面还贴有布艺材质提升颜值稳定性以及避免刮伤设备，此外设计有qi logo提示无线充电区域，左上角还有ALOGIC品牌logo。

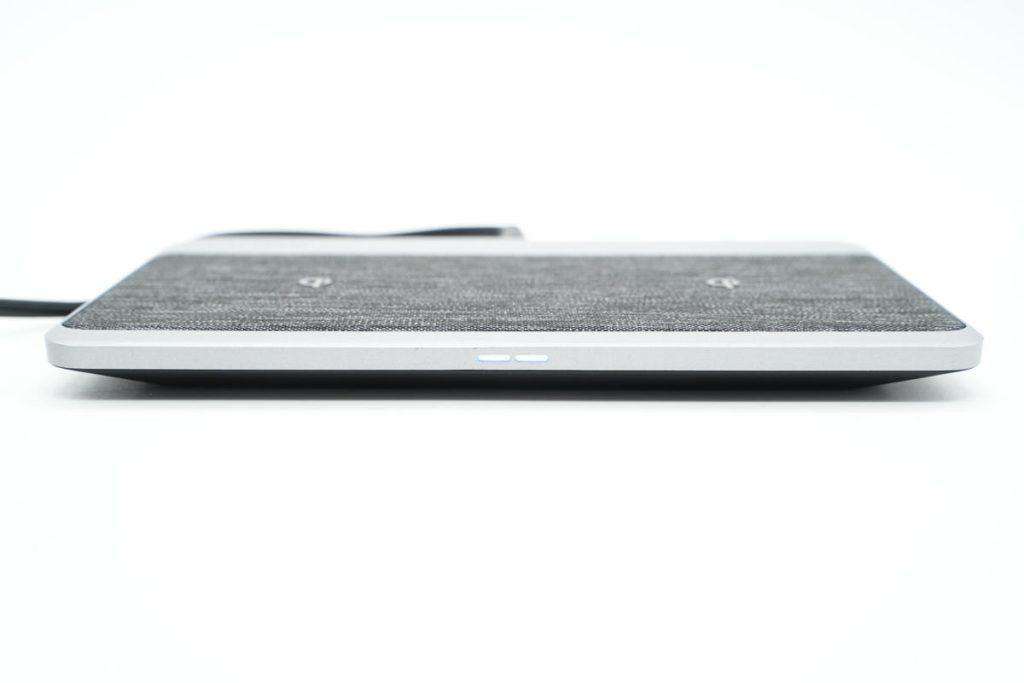

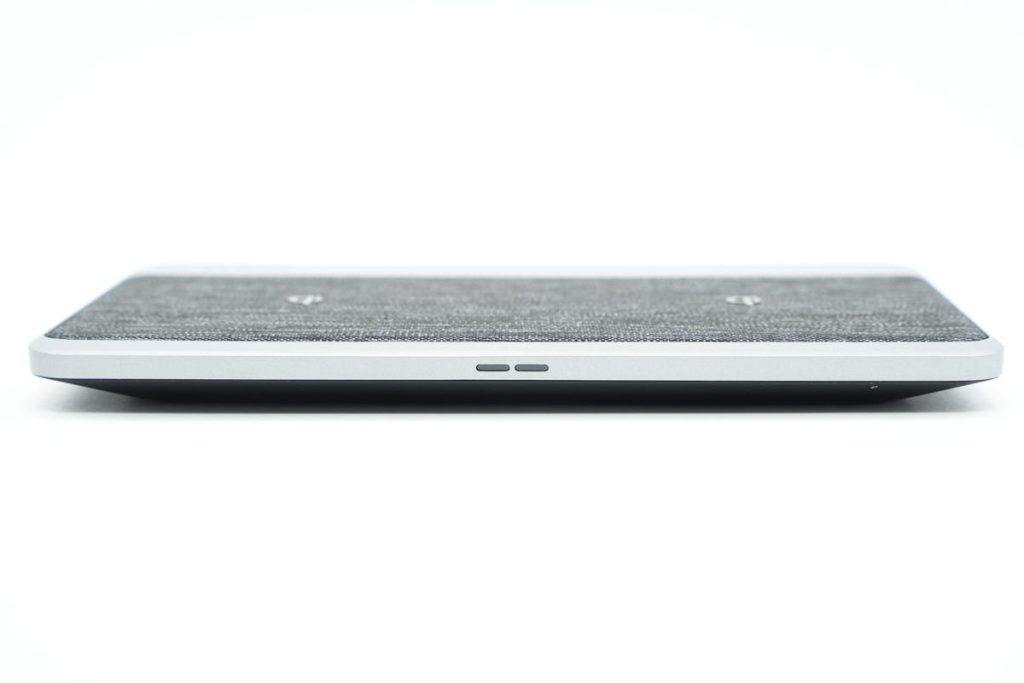

机身前端中心设有LED指示灯。

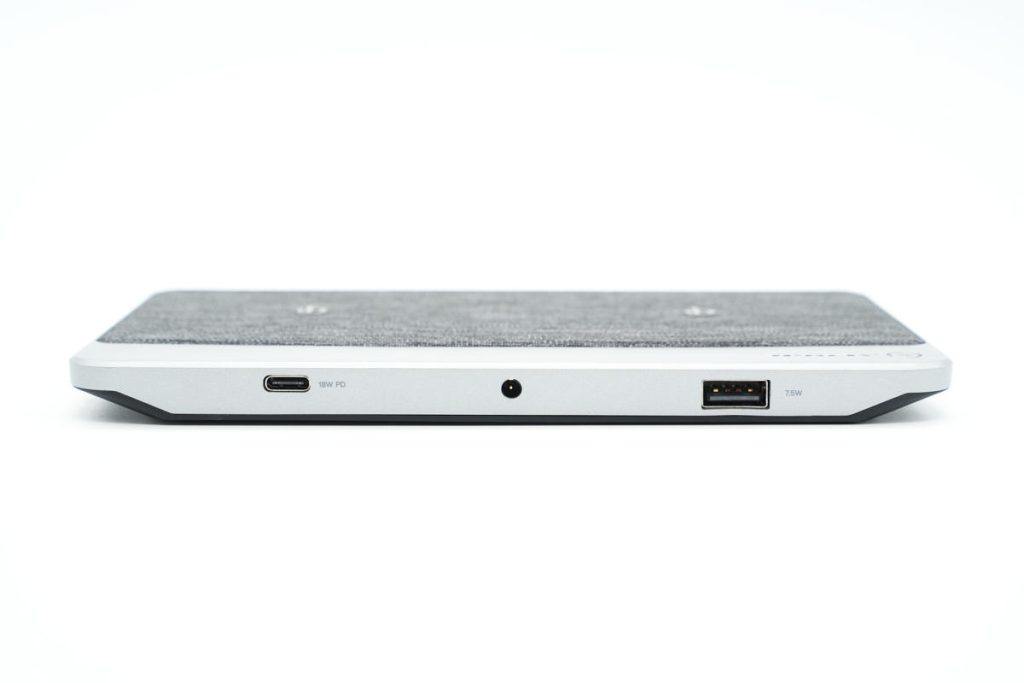

另一端设有DC输入接口以及1A1C两个USB输出接口。

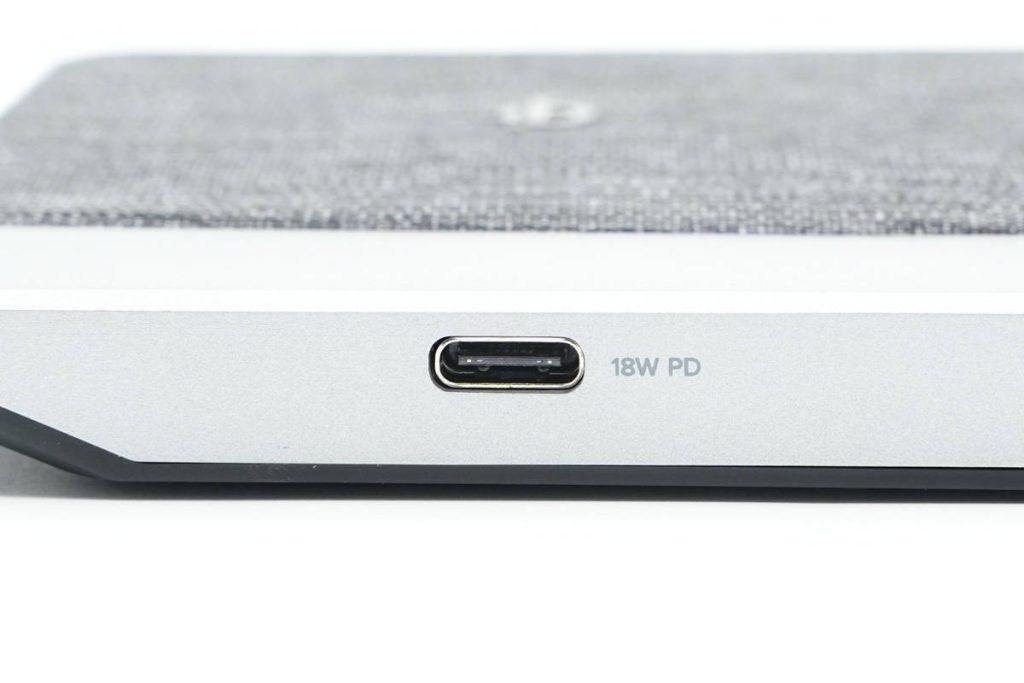

两个USB接口旁镭雕功率标识，USB-C接口支持18W PD快充。

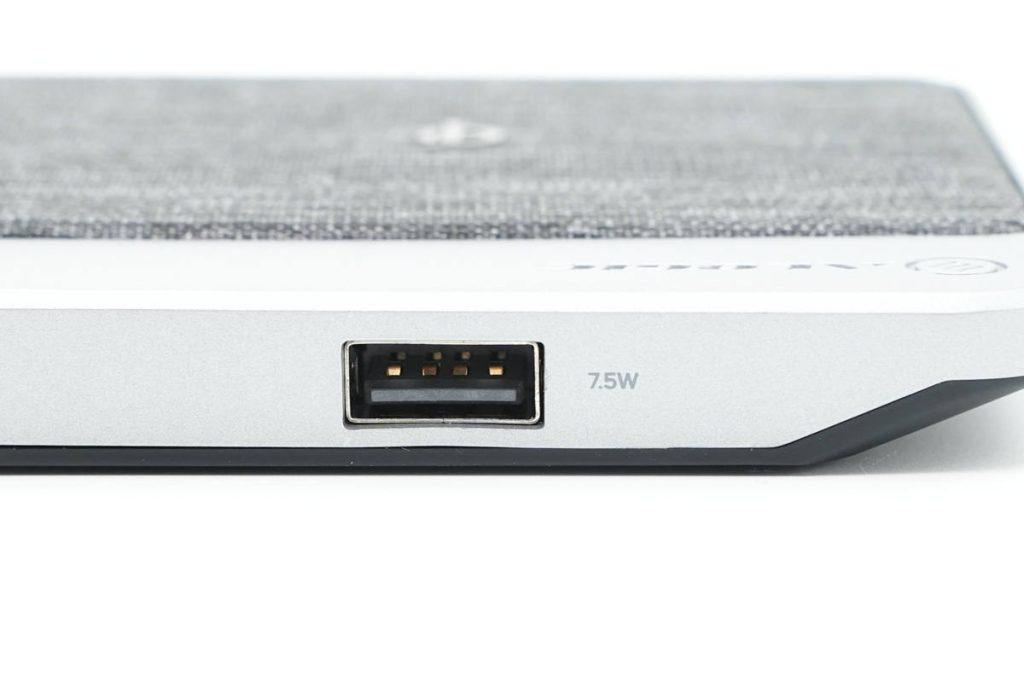

USB-A接口特写，支持7.5W输出。

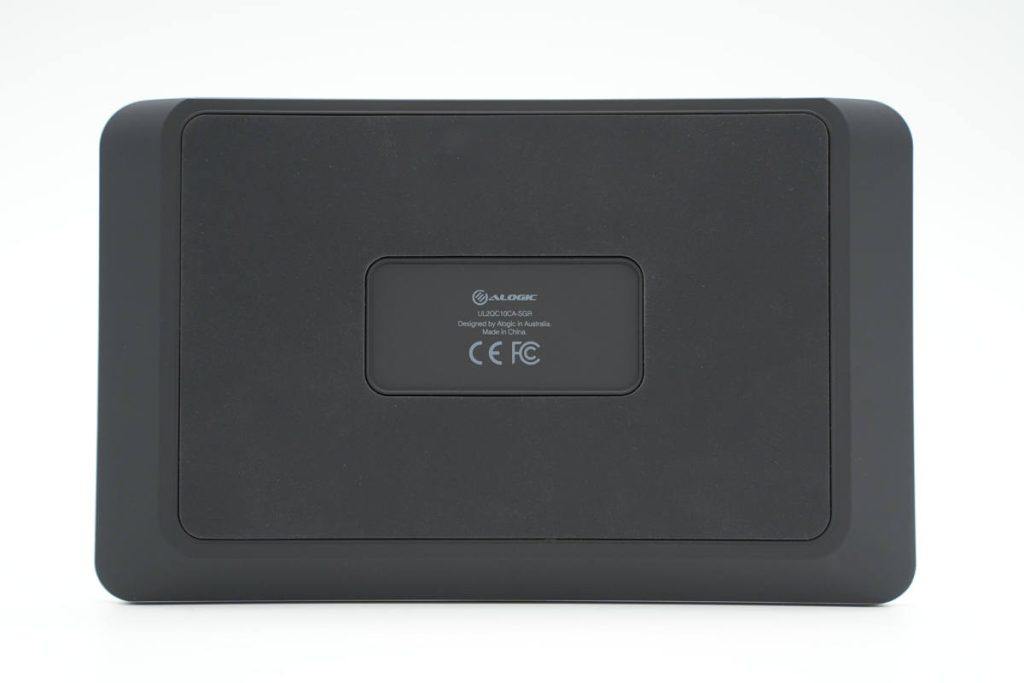

底部外壳贴有防滑垫，中心区域印有产品品牌、型号以及认证等信息，无线充电站通过了CE、FCC认证。

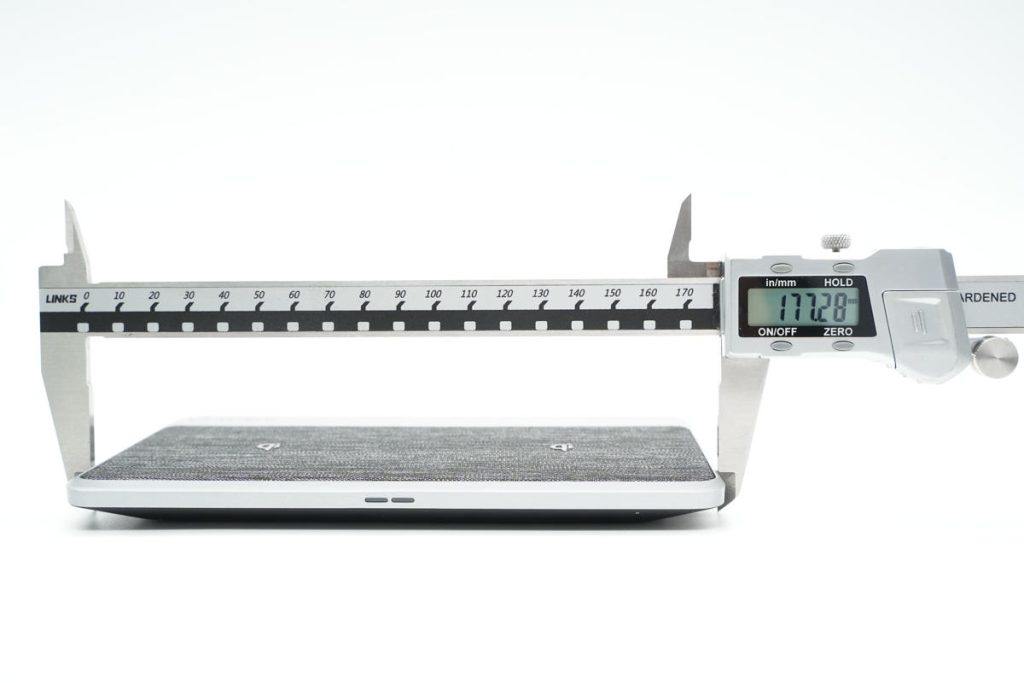

测得机身长度为177.28mm。

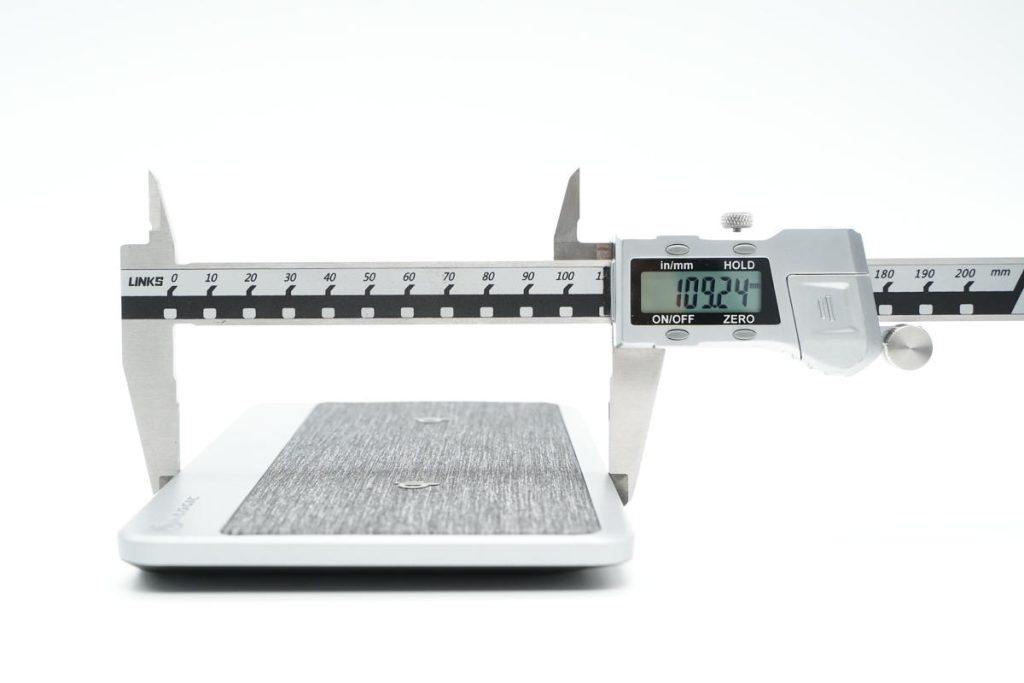

宽度为109.24mm。

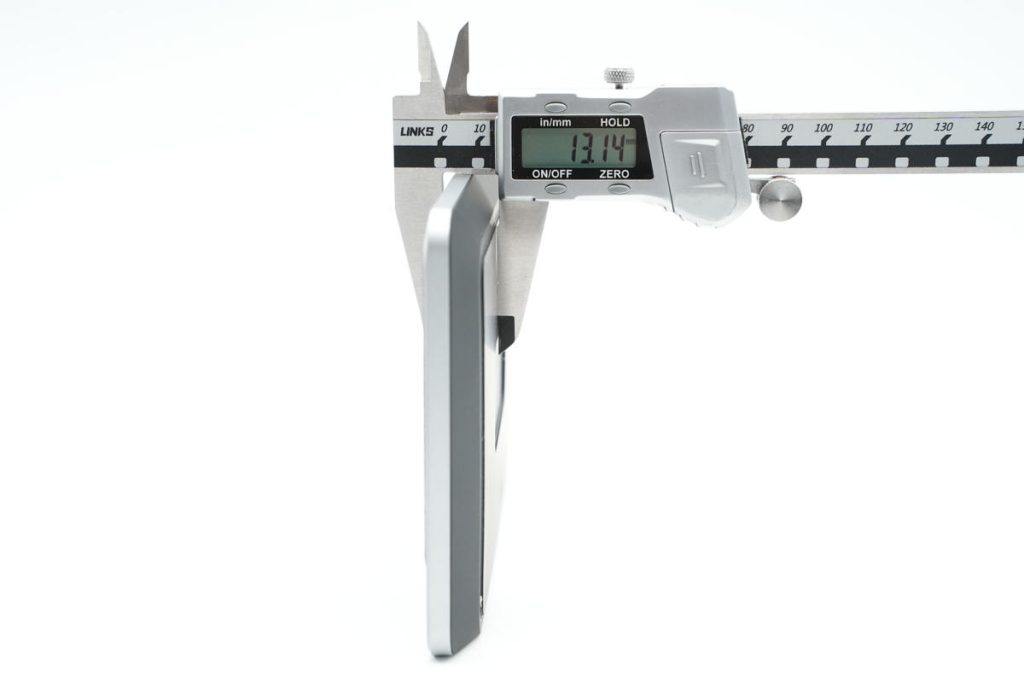

厚度为13.14mm。
产品拿在手上的大小直观感受。

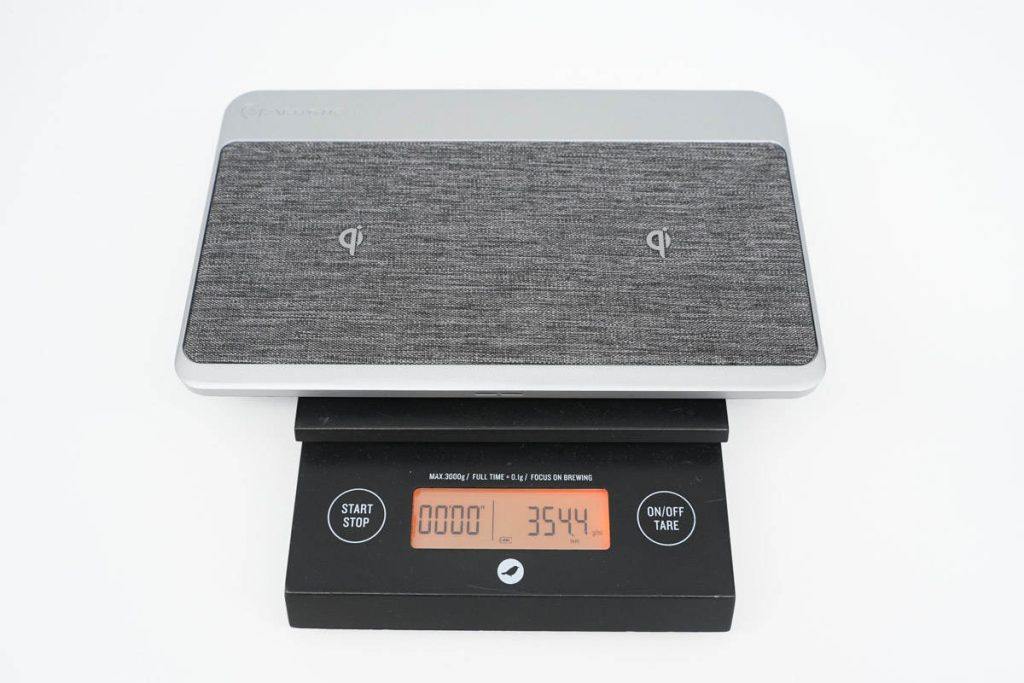

净重约为354g。
接通电源，LED指示灯亮淡绿色光。

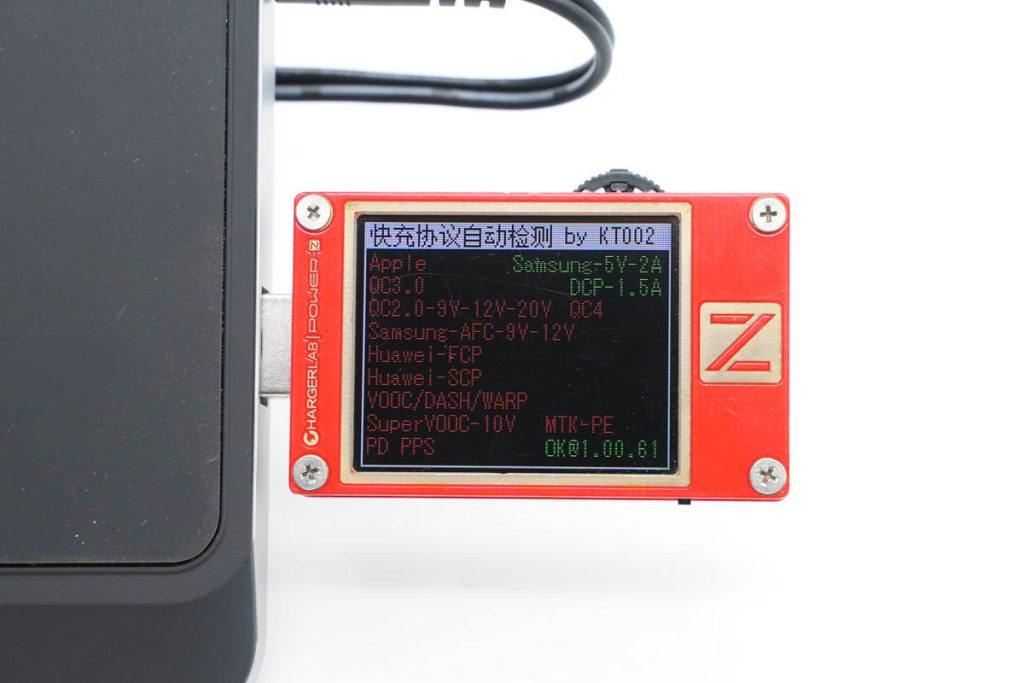

使用ChargerLAB POWER-Z KT002测得USB-A口支持Samsung 5V2A、DCP协议。

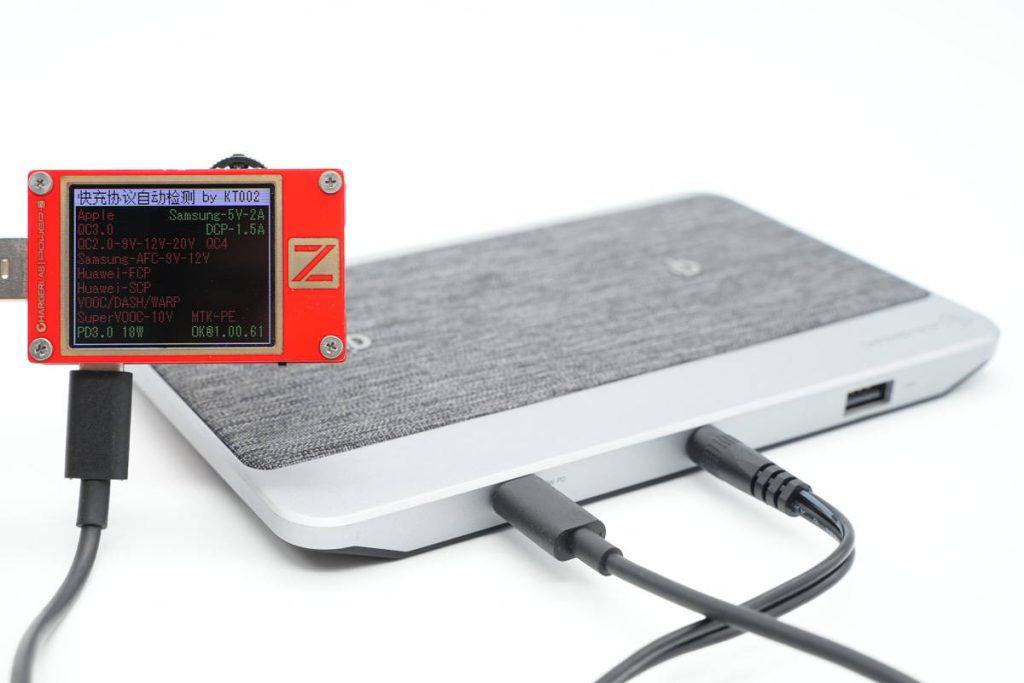

另外测得USB-C接口支持PD3.0快充协议。

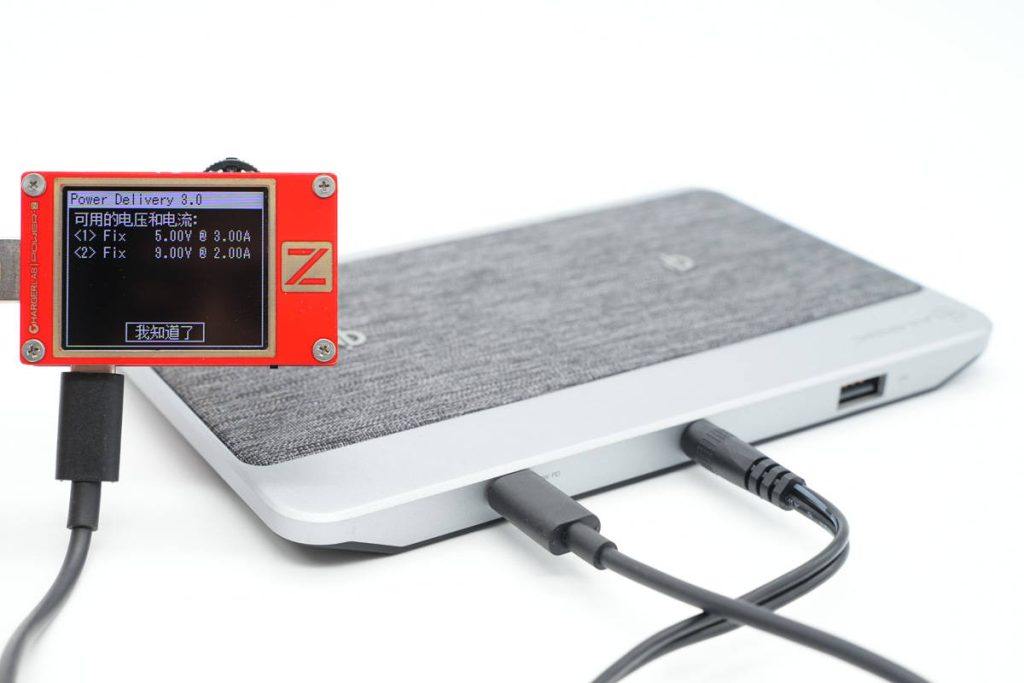

此外还具备5V3A和9V2A两组固定电压档位。

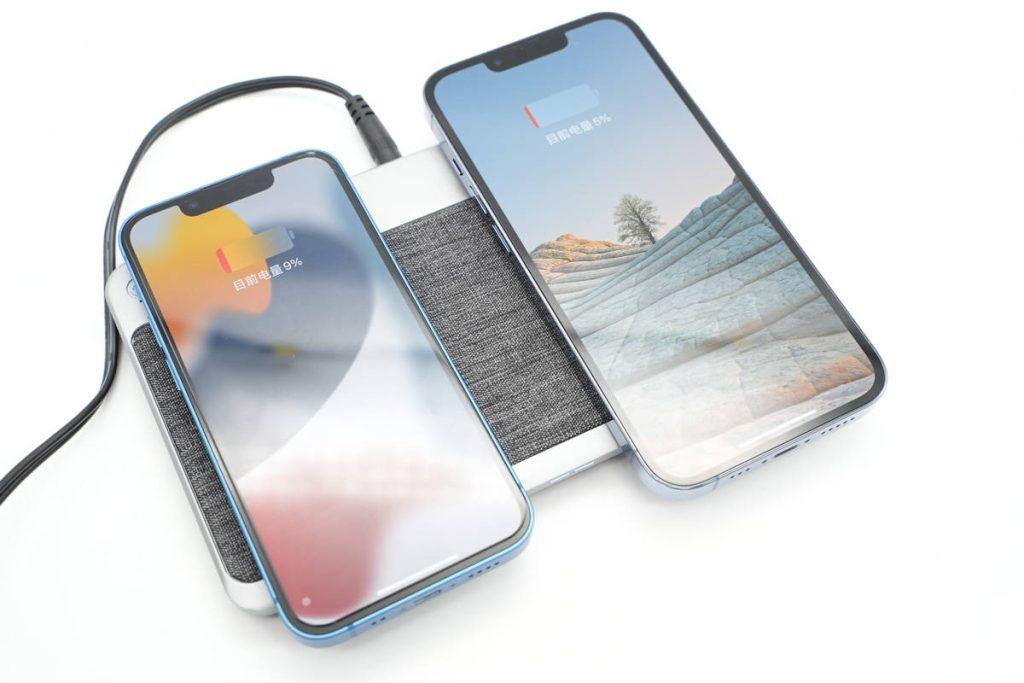

产品使用场景一览，可同时为两台苹果iPhone手机进行无线充电。
ALOGIC无线充电站拆解
看完了这款无线充电板的开箱和测试，下面就进行拆解，看看内部是如何设计的。

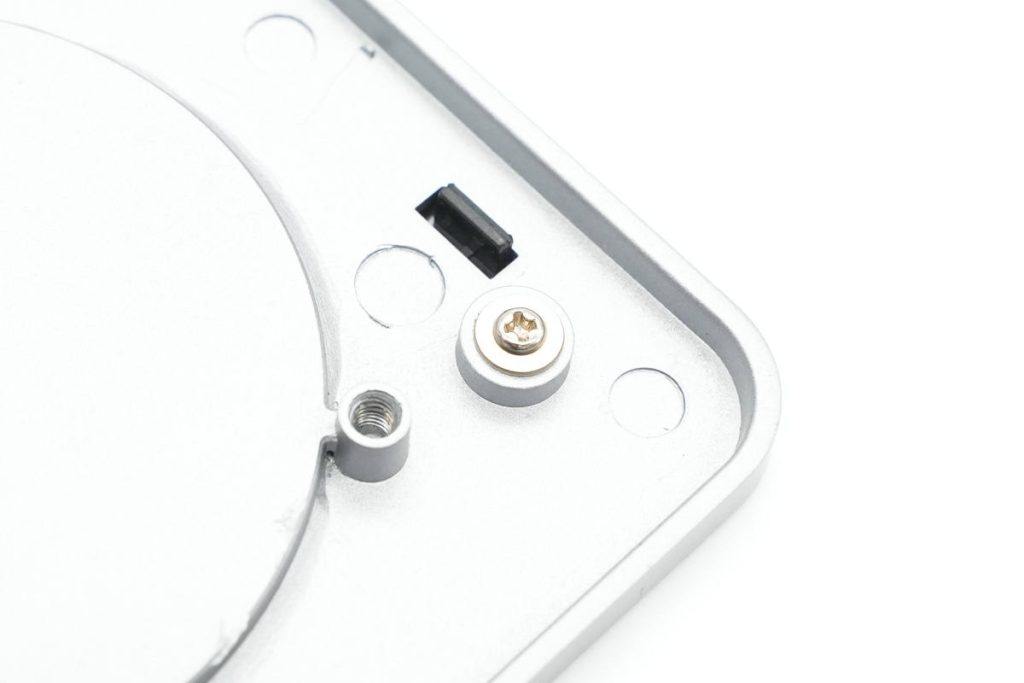

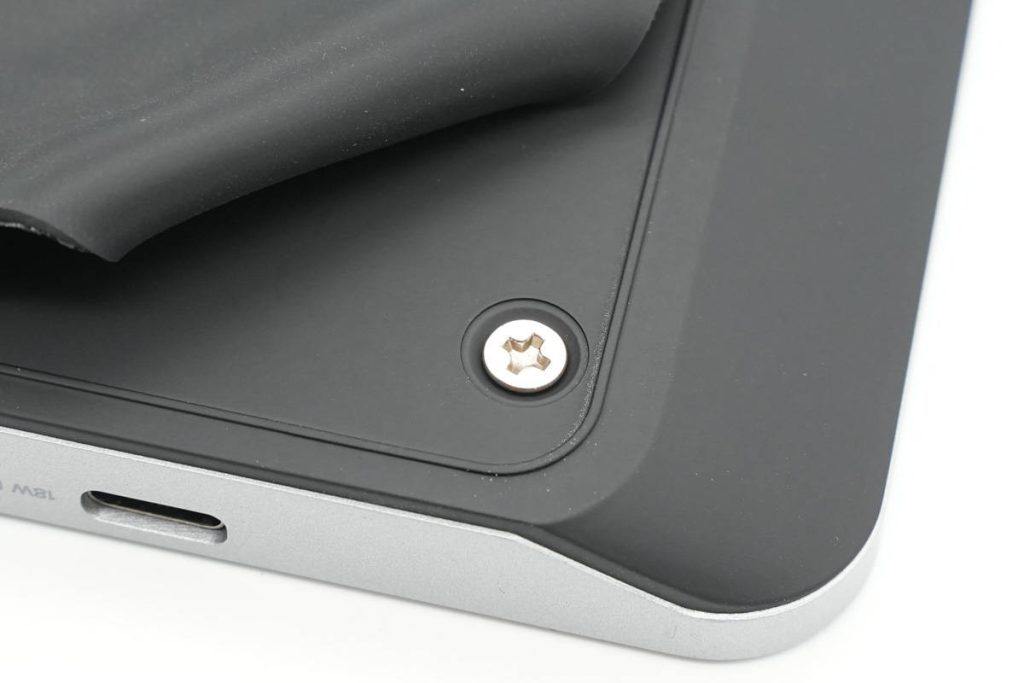

无线充电器铝合金外壳和塑料外壳通过螺丝固定，螺丝隐藏在防滑胶垫内部。

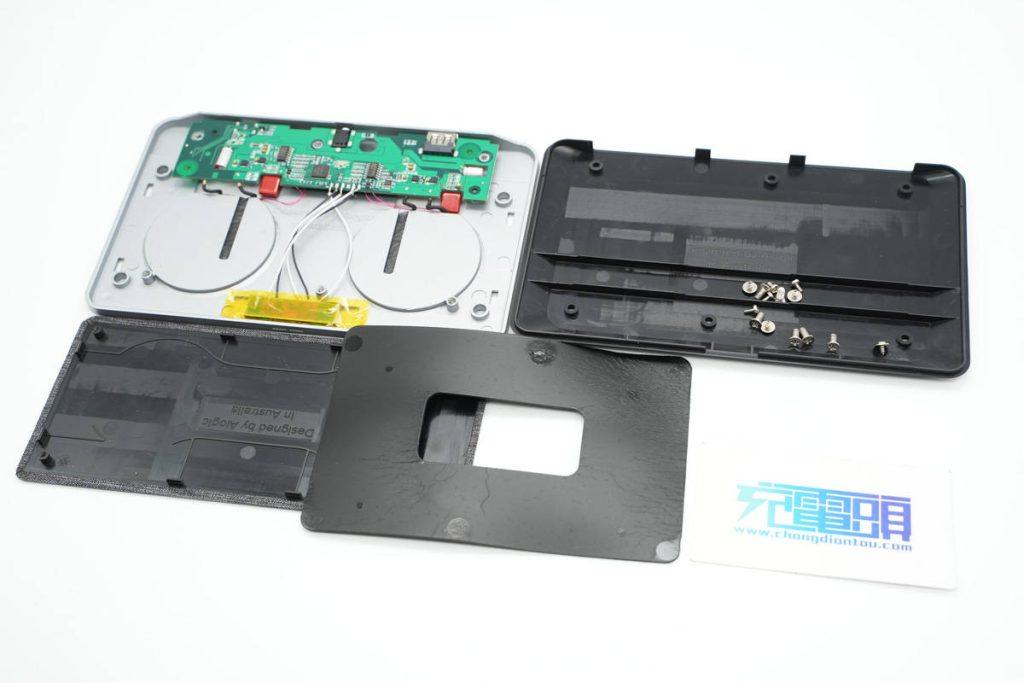

拧开固定螺丝，打开无线充电器外壳。

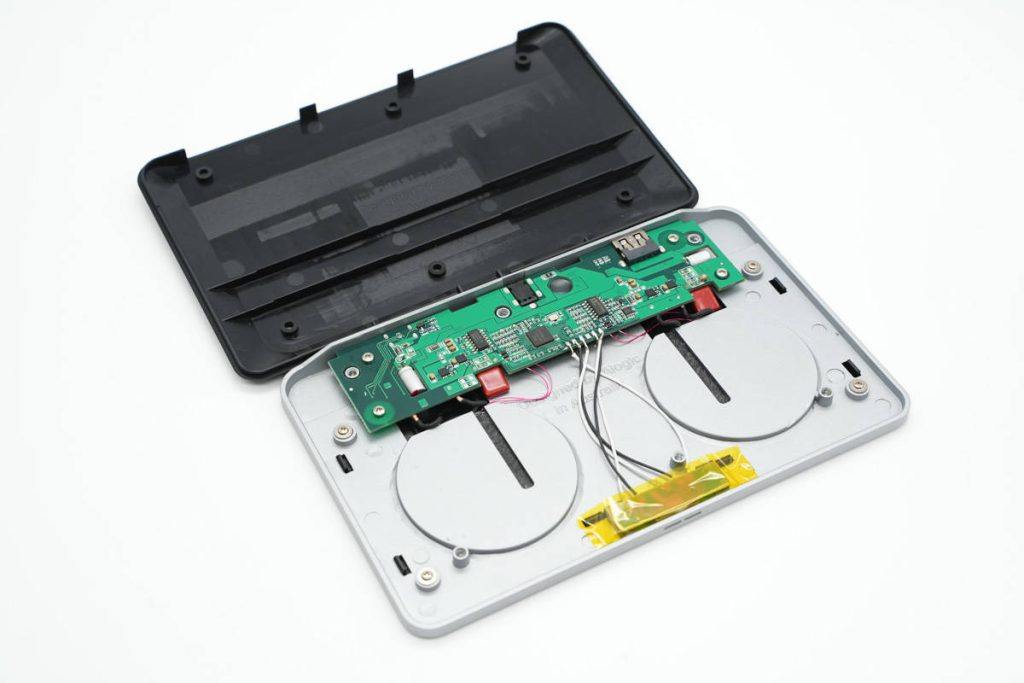

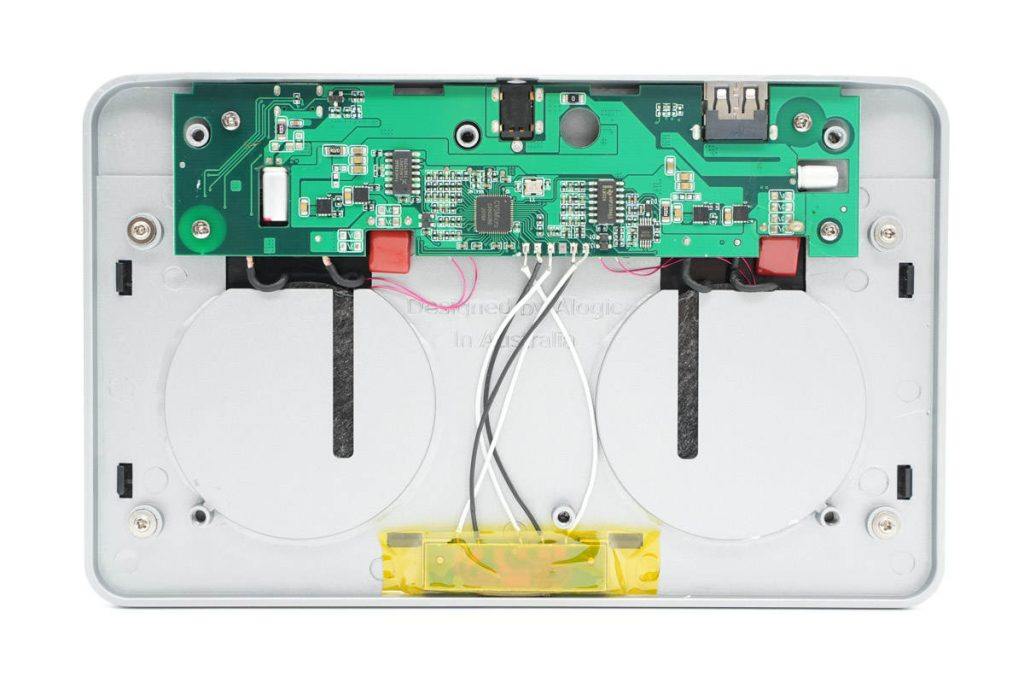

外壳内部一侧是PCBA模块，用于无线充电功能和USB口降压输出。
指示灯小板特写，粘贴胶带固定。
固定正面布艺面板的螺丝。

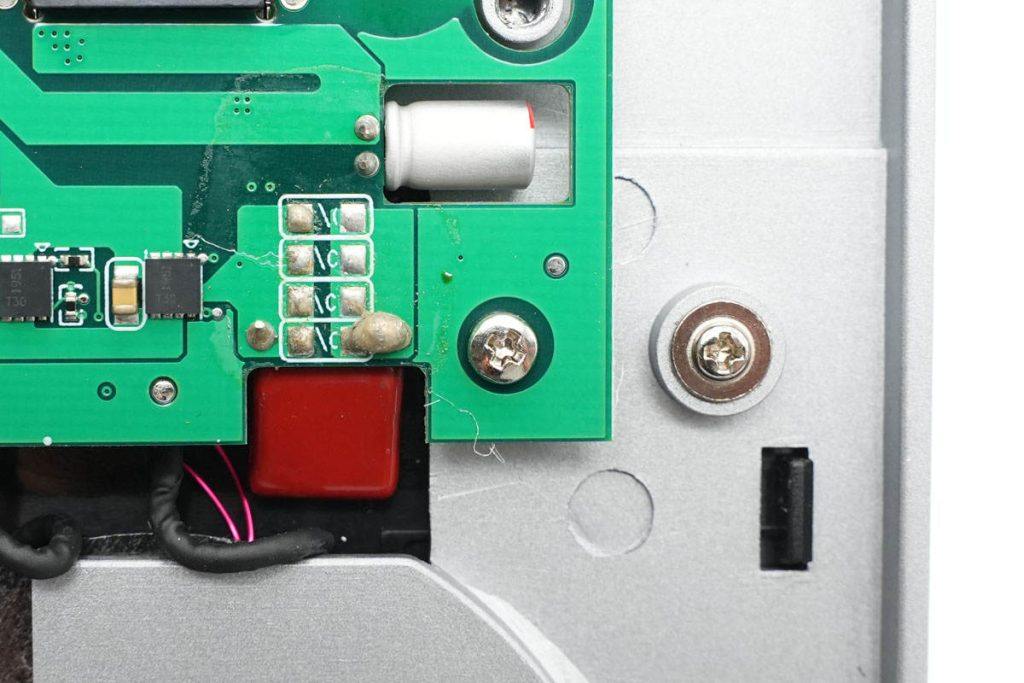

PCBA模块通过螺丝固定在外壳内部。
拧下固定螺丝，拆下PCBA模块。

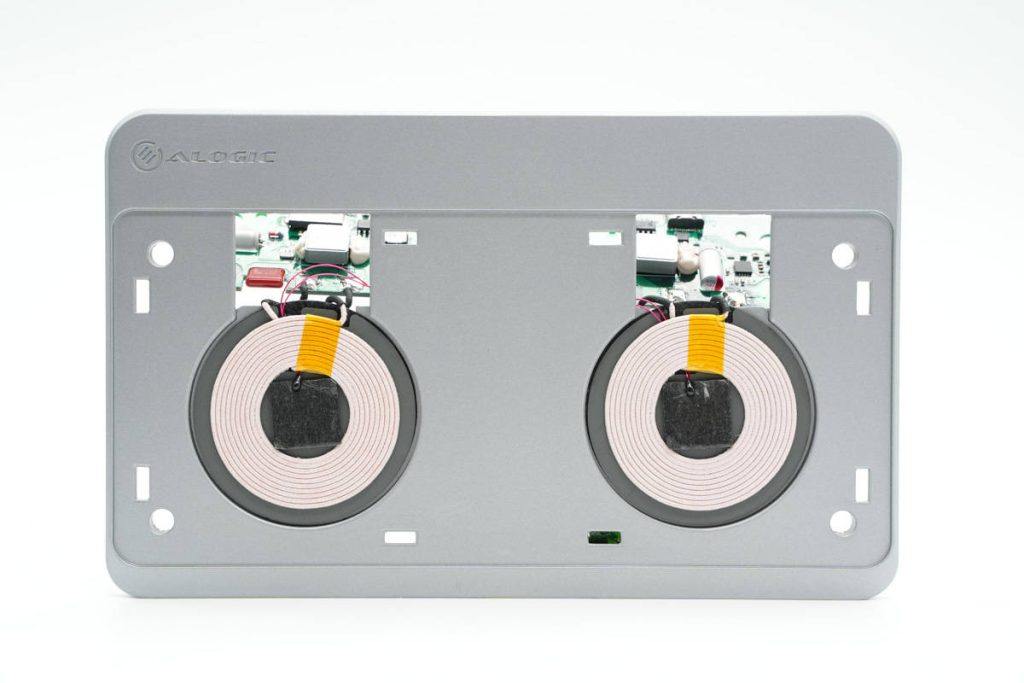

拧下正面盖板的固定螺丝，下面是两个无线充电线圈。
无线充电线圈正中是检测温度的热敏电阻，用于无线充电的过热保护。

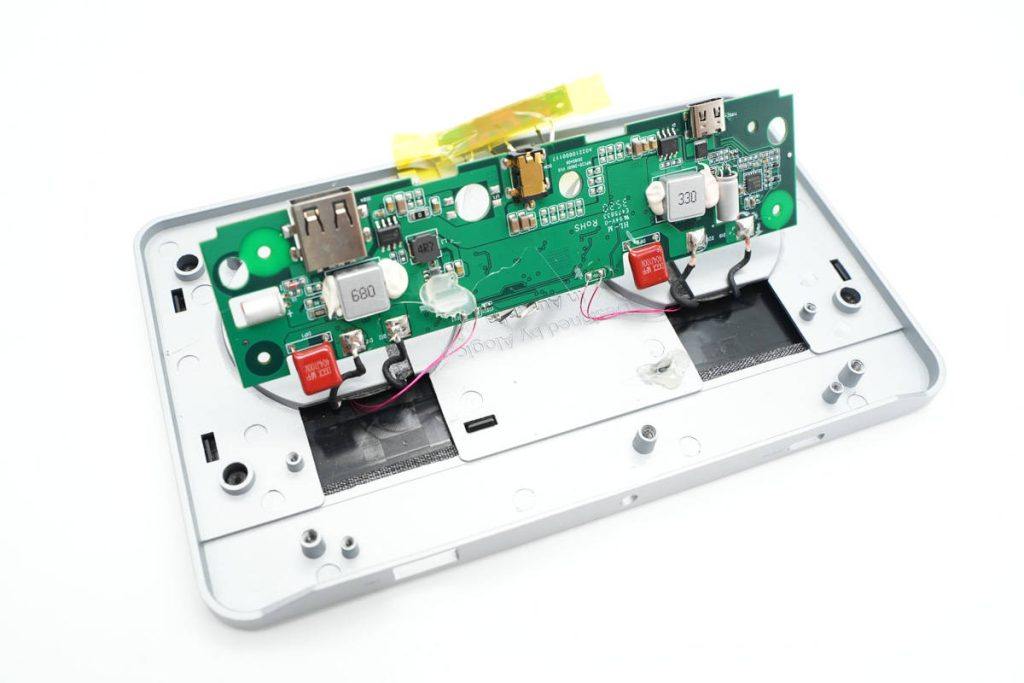

PCBA模块正面一览，焊接两颗电感和固态电容分别对应两个USB口输出，红色CBB谐振电容分别对应两路无线充电线圈。

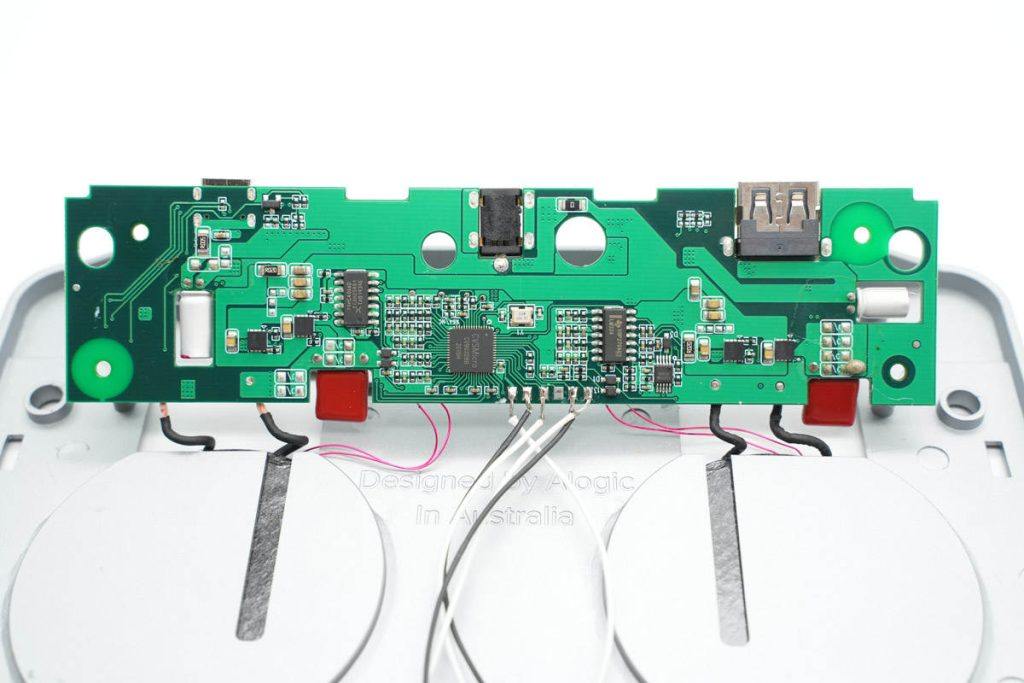

背面是无线充电主控，模拟开关，运放，驱动器和无线充电的功率管。壳体内部还印有Designed by Alogic In Australia，Alogic在澳大利亚设计。
DC输入母座特写，沉板焊接固定。
由于这款无线充为DC直接输入，我们首先介绍无线充部分。

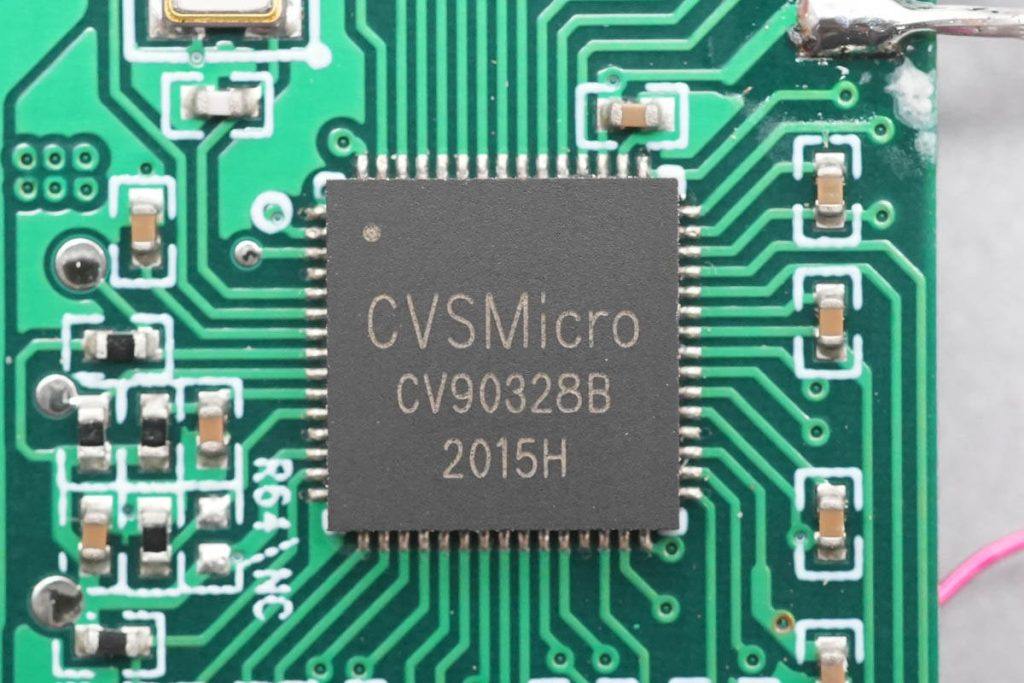

无线充电主控来自劲芯微，型号CV90328B，是一颗支持15W充电的高集成无线充SoC发射芯片，兼容WPC1.2.4规范，芯片内部集成Q值检测，解调电路等。芯片内置三组MOS管半桥驱动，可以方便的支持定频调压、多线圈、一芯多充等无线充电。
CV90328B内置eFlash存储器，支持多次擦写。芯片具有超低静态功耗，内部集成宽线性范围的零漂移自校准运放，保证了产品的一致性。高集成度能够减小外围器件的使用，降低物料成本。

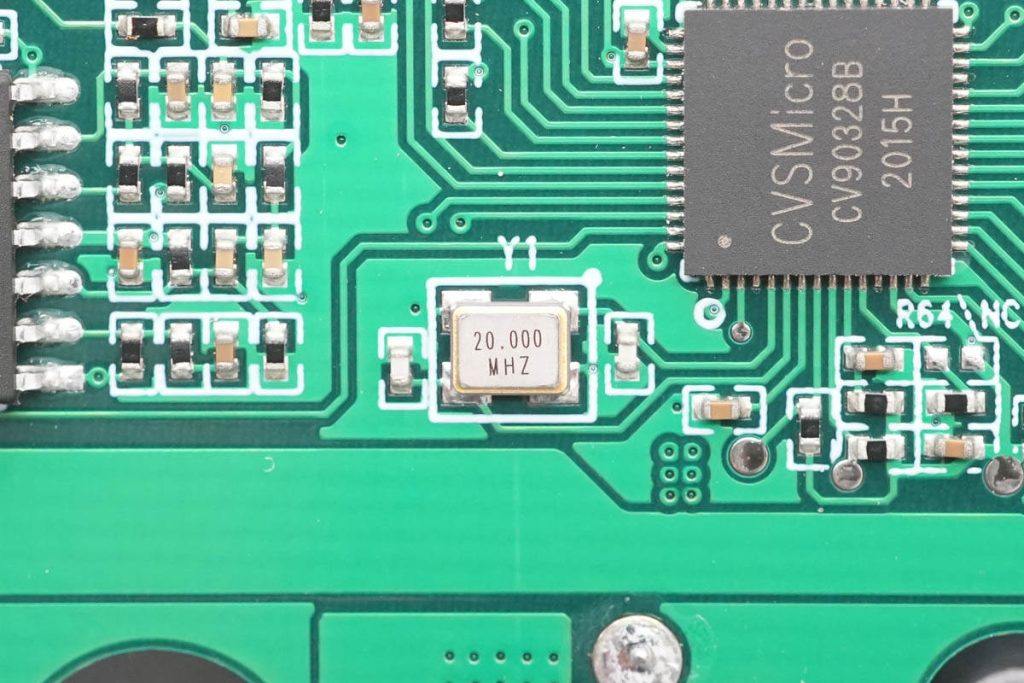

为无线充电主控提供时钟的20.000MHz无源晶振。

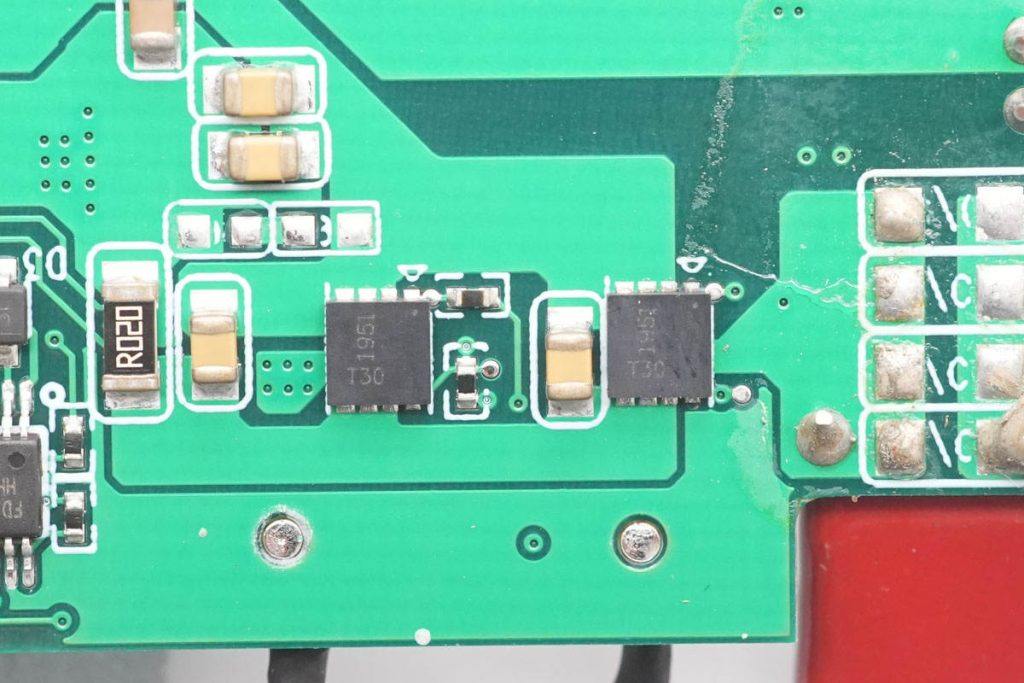

用于无线充电的双NMOS管，来自DIODES，丝印T30，实际型号为DMT3009LDT，内置两个耐压30V的NMOS，导阻为11mΩ，采用DFN3030封装，使用两颗组成全桥用于无线充电功率输出。

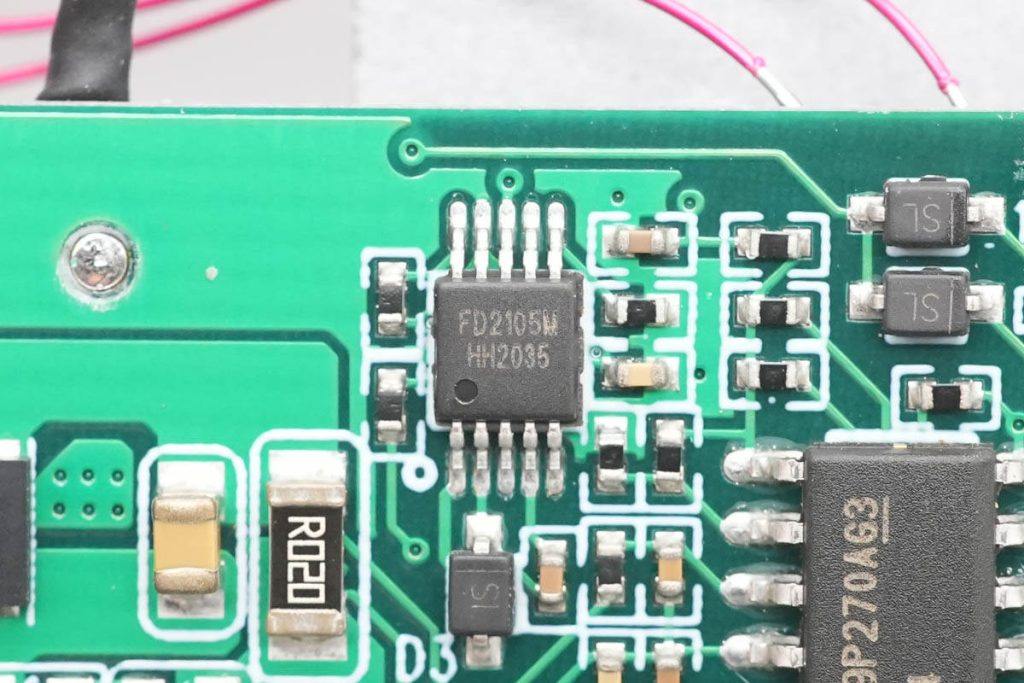

另外一路其中一颗MOS由无线充电主控内置的驱动器驱动，另外一颗由外置的FD2105M半桥驱动器驱动。

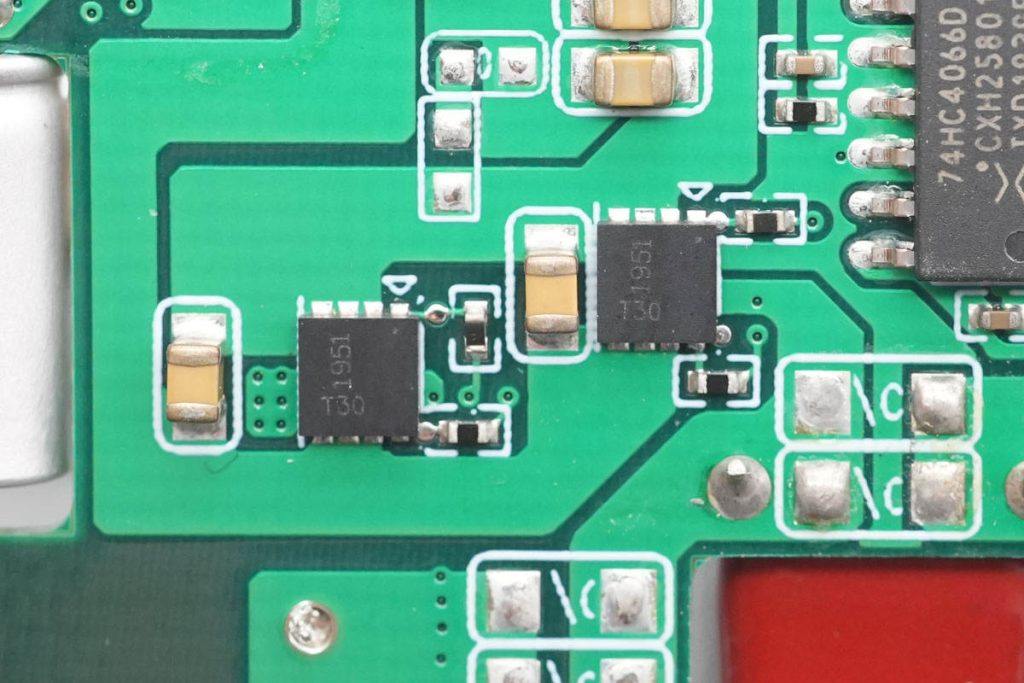

另外两颗双NMOS管同样为DMT3009LDT，使用两颗组成全桥。

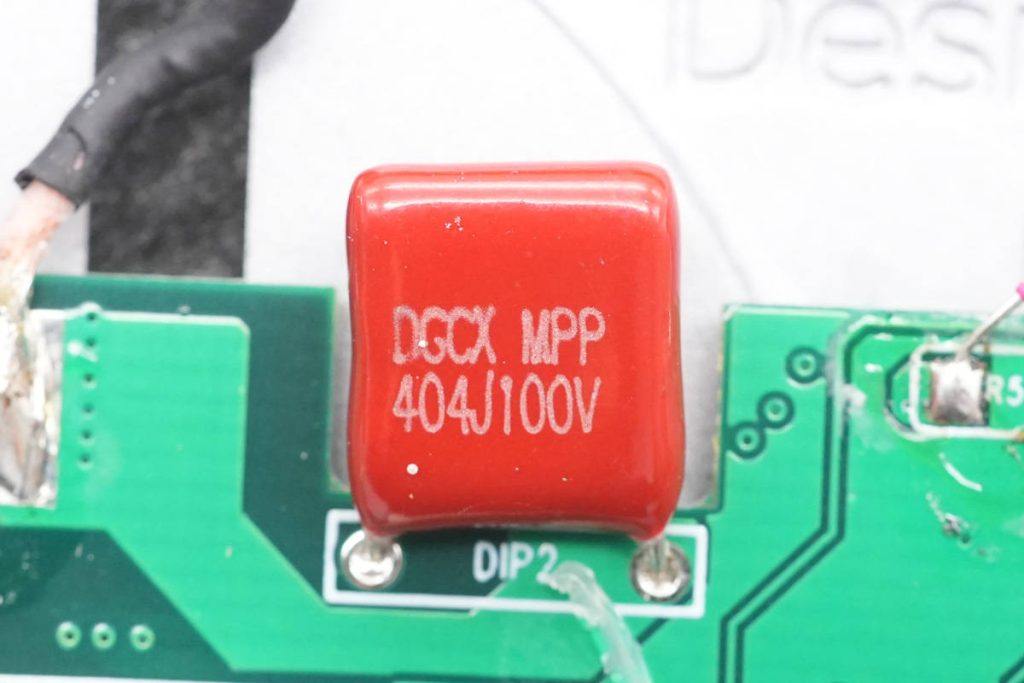

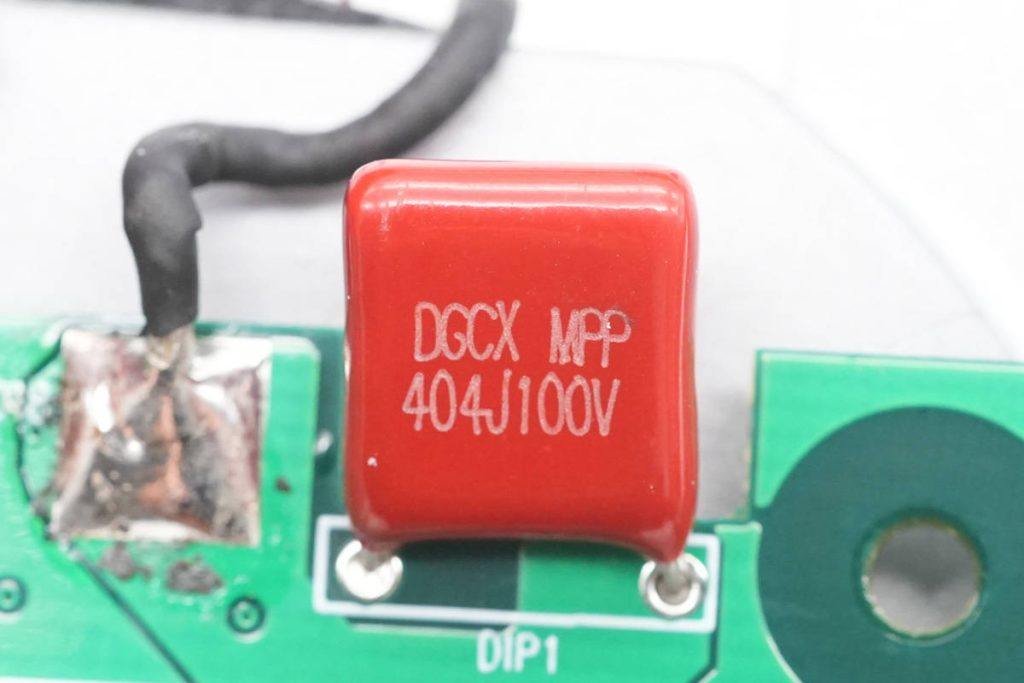

无线充谐振电容来自东莞成希电子，规格为0.4μF 100V。
另外一路无线充的谐振电容相同。

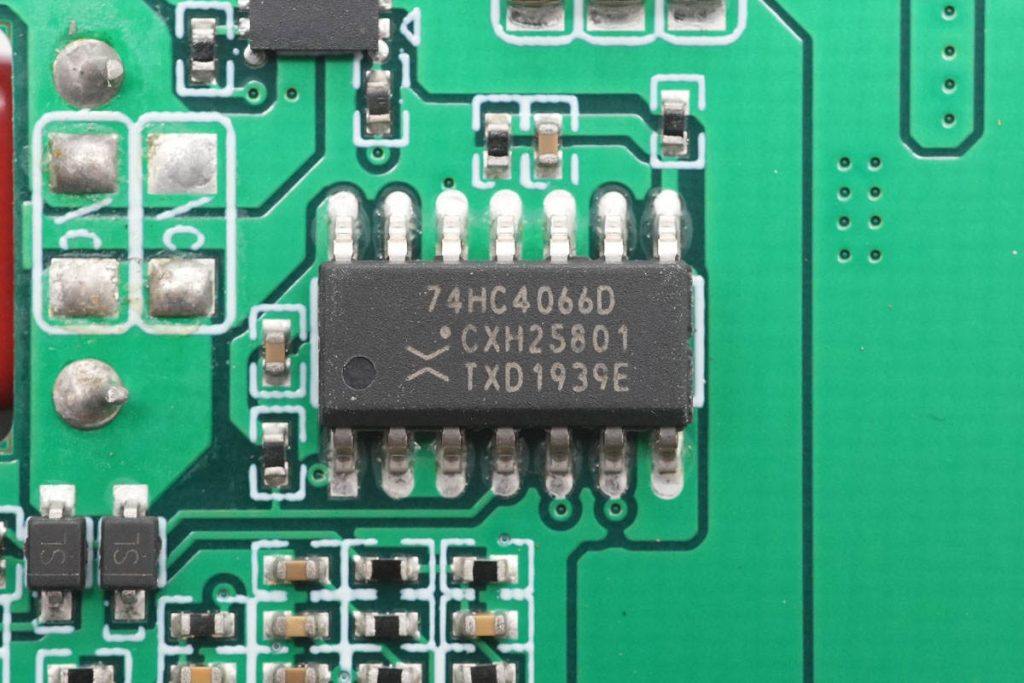

74HC4066 四路模拟开关，用于切换线圈检测。

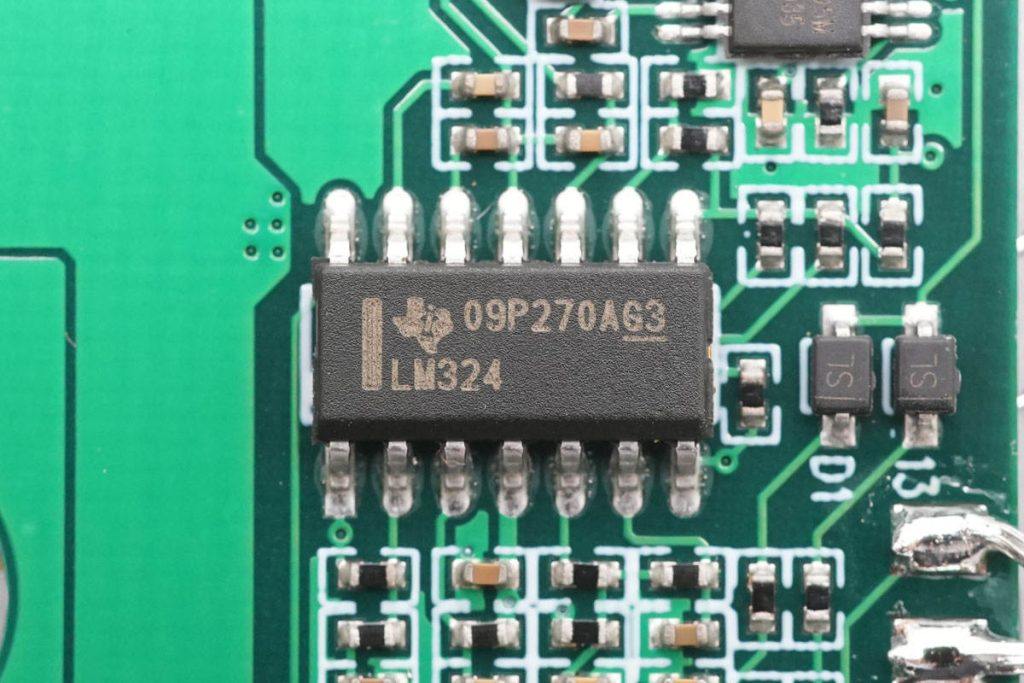

LM324 4运放，用于信号解调。

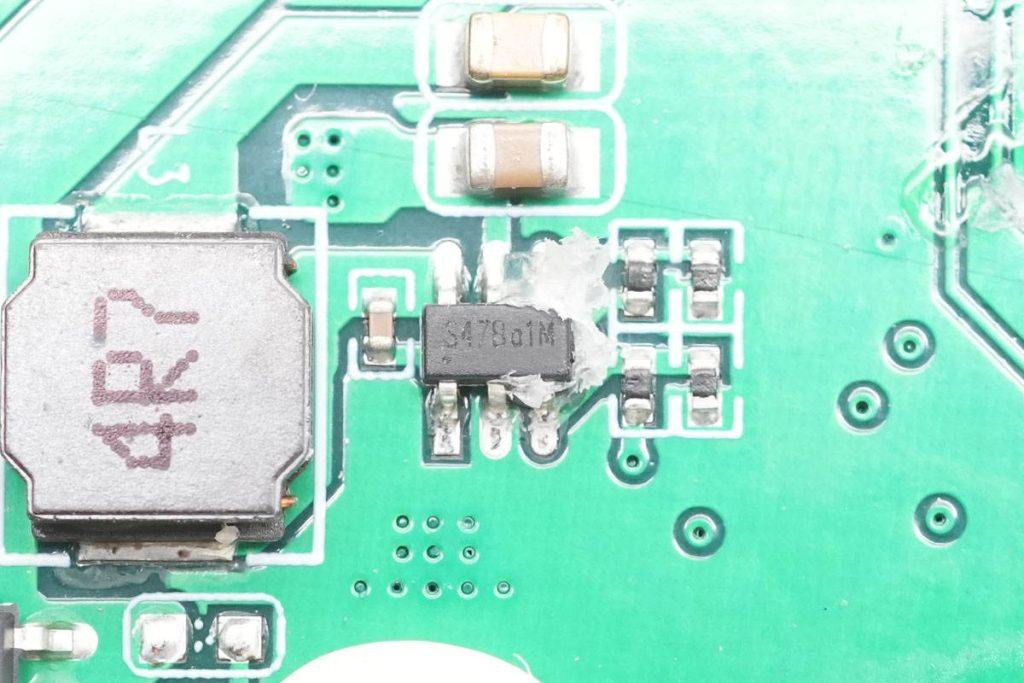

为无线充电主控供电的同步降压芯片，丝印S47B。
4R7磁胶降压电感，配合降压芯片为无线充电主控供电。

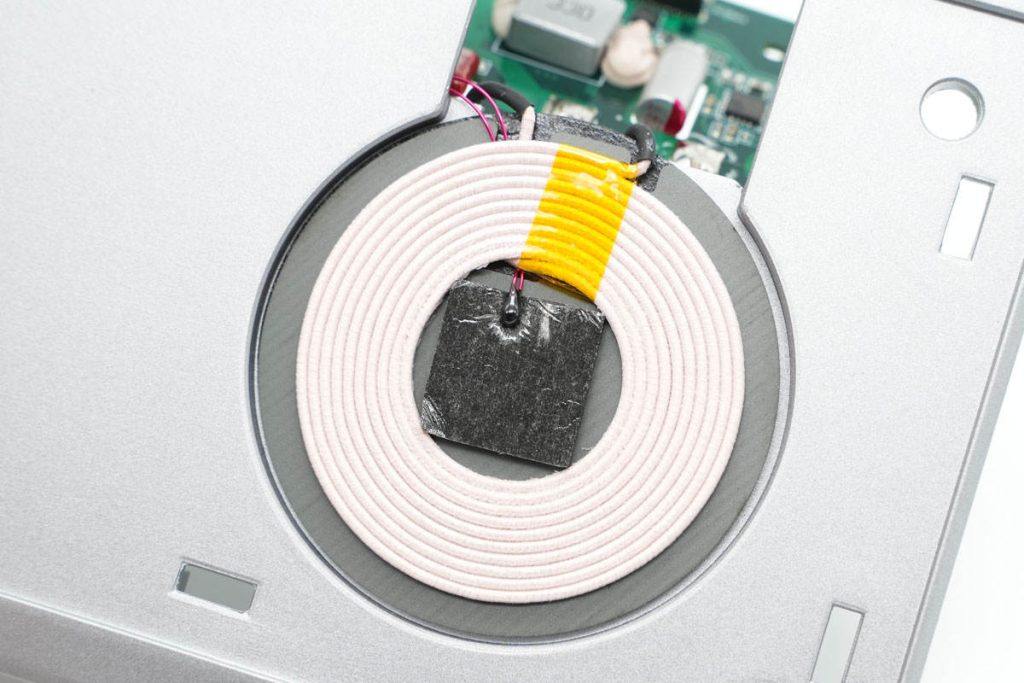

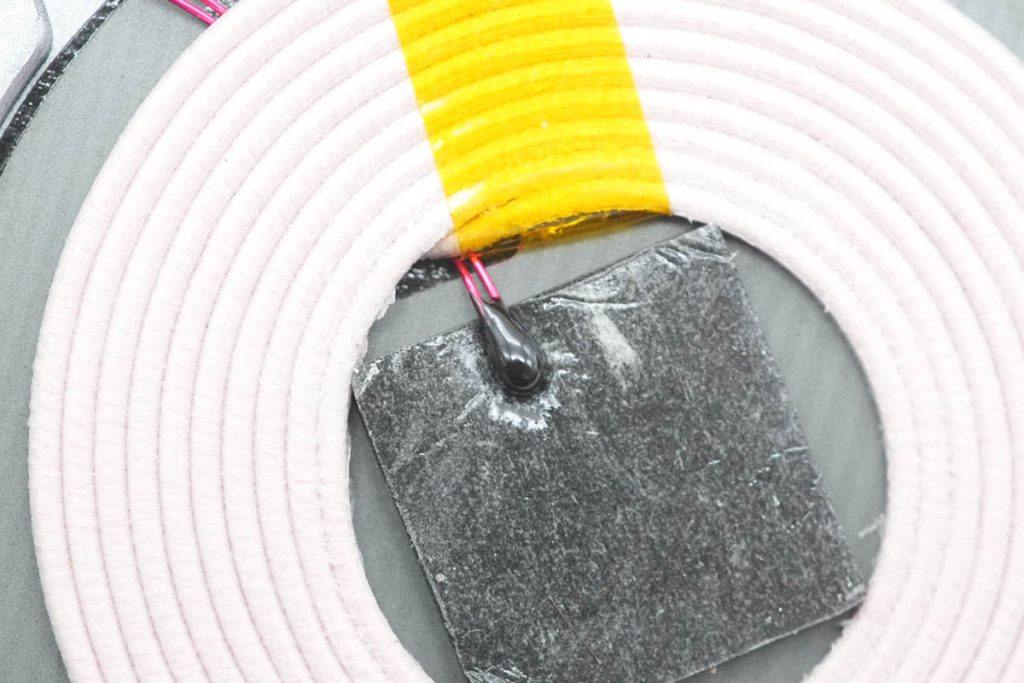

无线充电线圈特写，内部双面胶粘贴一颗热敏电阻。

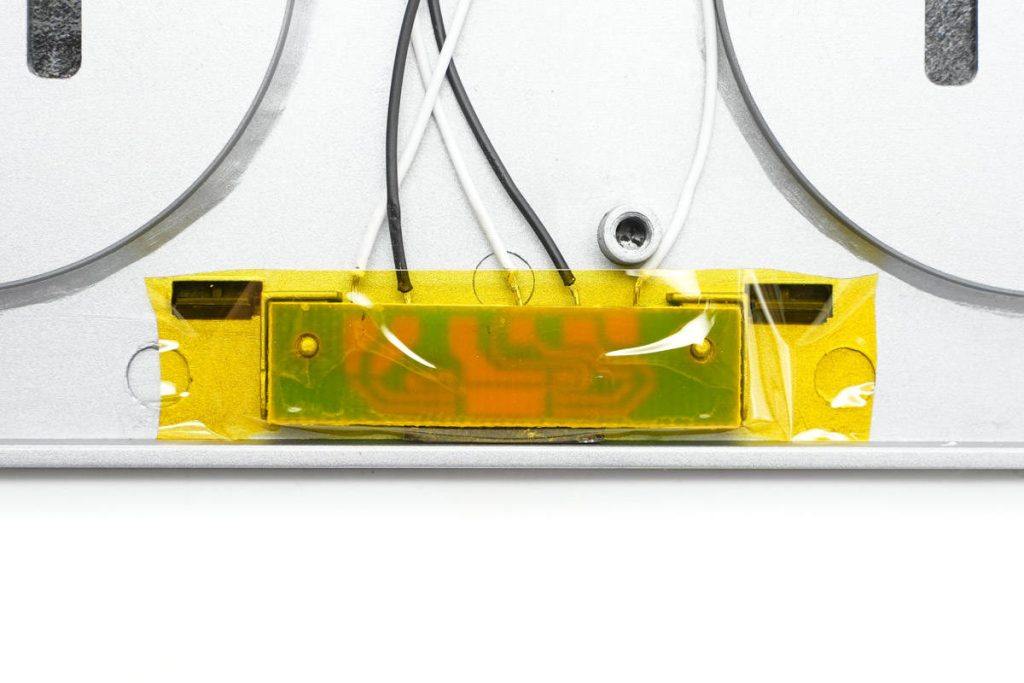

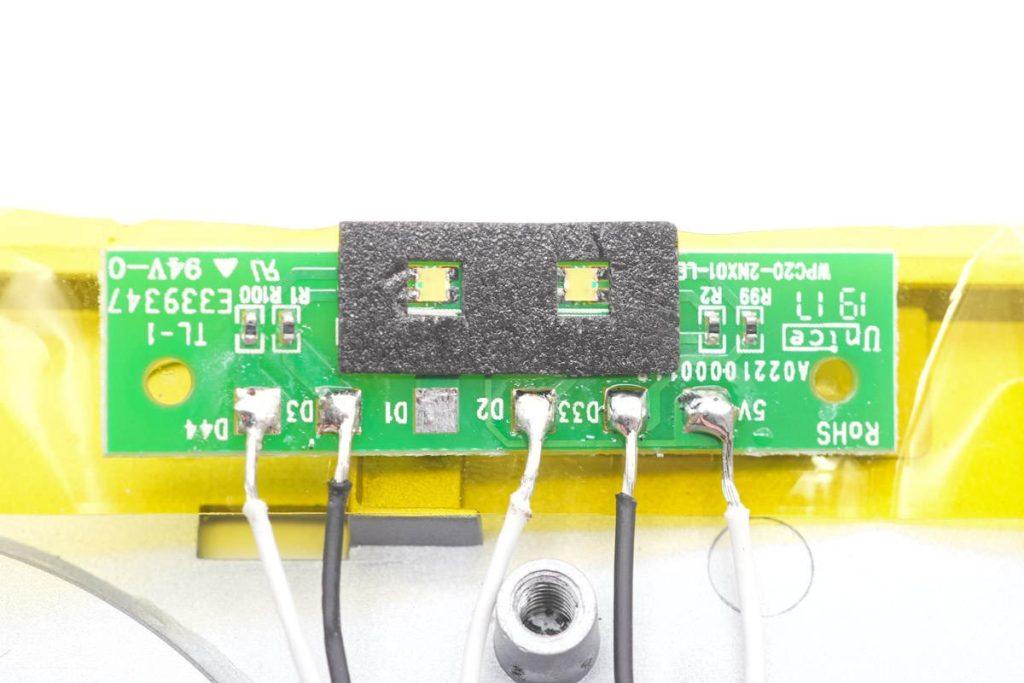

指示灯小板特写，焊接两颗双色指示灯，用于状态显示，并贴有泡棉密封，防止漏光。
以上是无线充电路的拆解，下面是USB口降压电路拆解介绍。

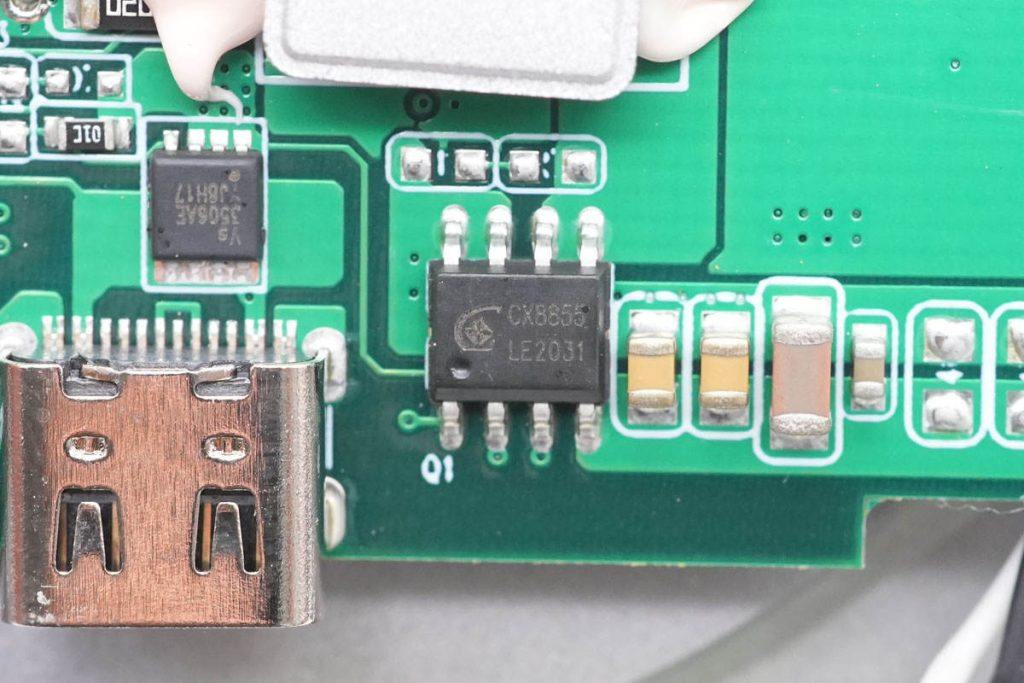

用于USB-C和USB-A接口的降压转换器来自诚芯微，型号为CX8825，是一颗内置开关管的同步降压转换器，耐压36V，支持2.5A持续输出电流。

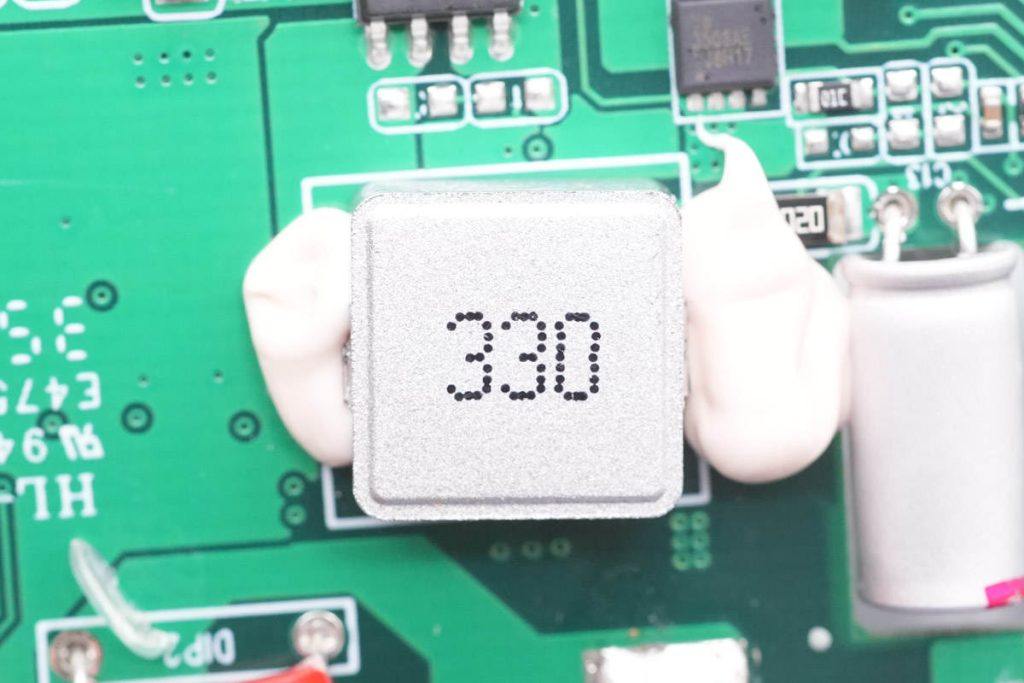

用于USB-C口降压输出的33μH合金电感，两侧打胶加固。

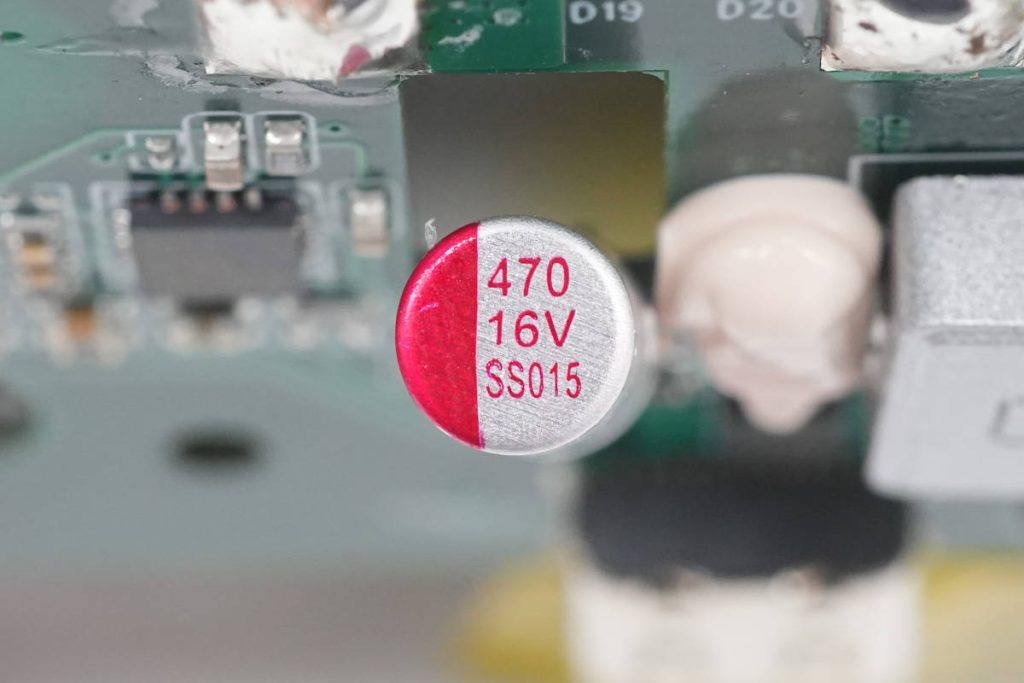

输出滤波固态电容来自扬州升阳，规格为470μF 16V。

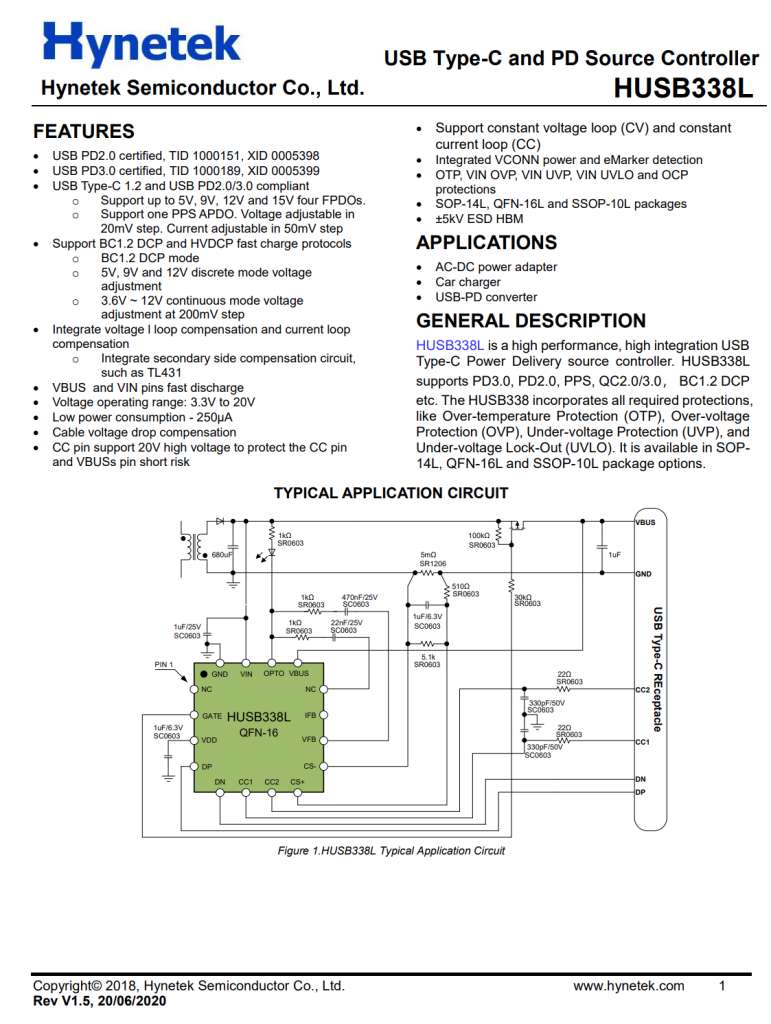

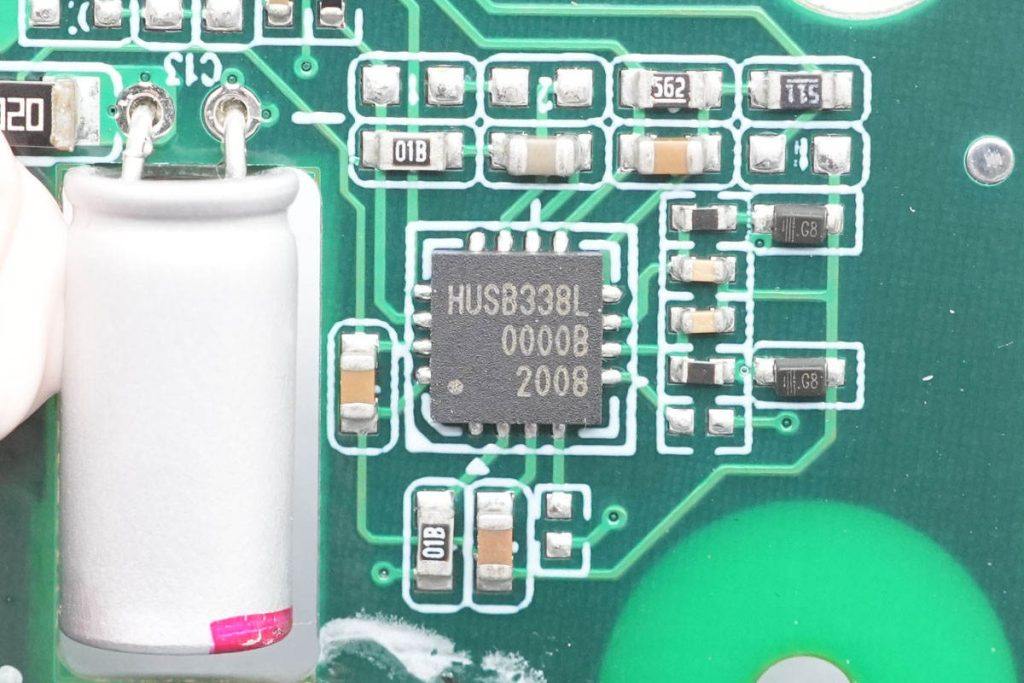

USB-C口协议芯片来自慧能泰，型号HUSB338L，是一颗高性能、高集成度的USB Type-C Power Delivery (电力传输)控制器。它集成了PD3.0、PD2.0、PPS、QC2.0/3.0和BC1.2等协议。HUSB338L适用于电源适配器、手机充电器、车载充电器和移动电源等应用场合。
HUSB338L已通过USB PD3.0认证，TID号 1000189，XID号0005399。HUSB338L采用SOP-14L QFN-16L和SSOP-10三种不同封装。

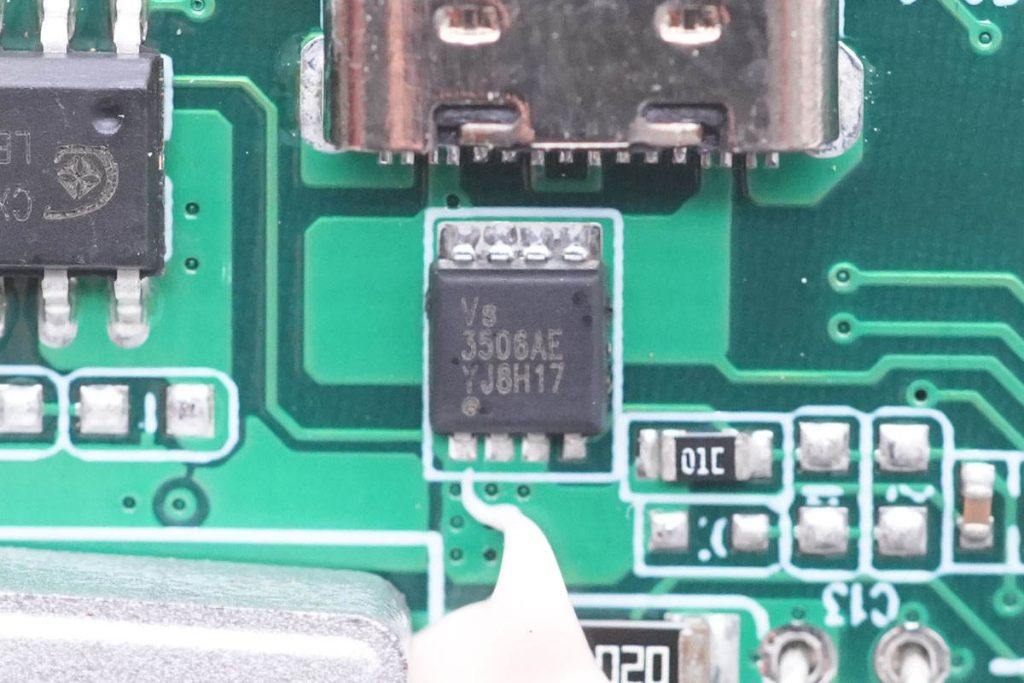

USB-C口VBUS开关管来自威兆半导体，型号VS3508AE，是一颗耐压30V的PMOS，导阻8.5mΩ，采用PDFN3333封装。

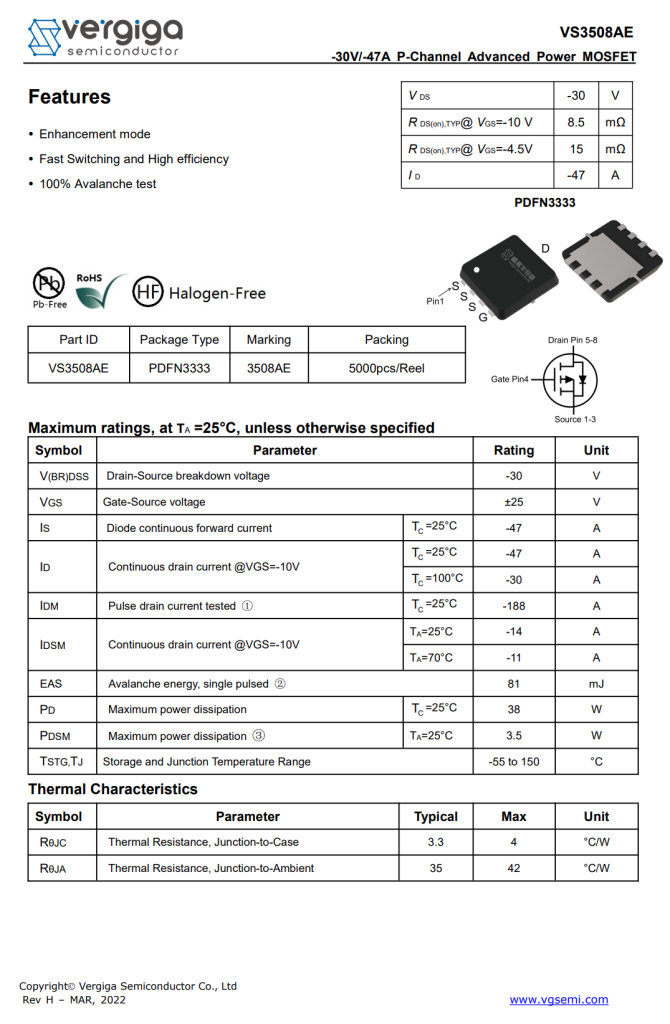

威兆半导体 VS3508AE 详细资料。
充电头网了解到，威兆VS3508AE目前已被小米6口USB充电器60W快充版、紫米APB01双模智能充电器、Benks邦克仕18W USB PD充电器、XinSPower新斯宝三口USB PD充电器等产品采用。

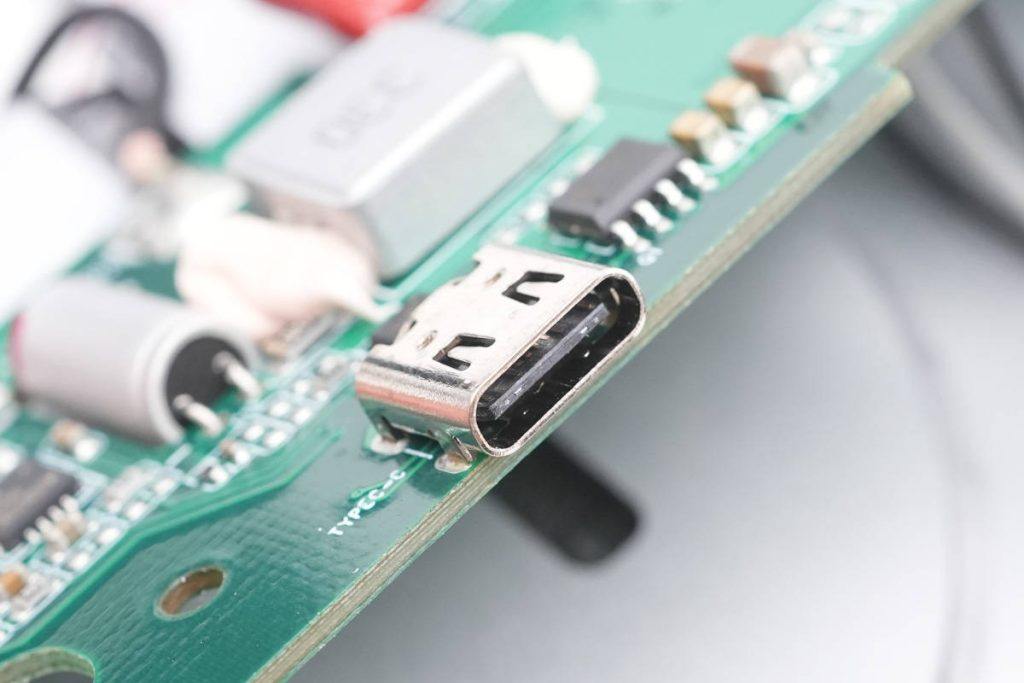

USB-C口母座特写，过孔焊接固定。

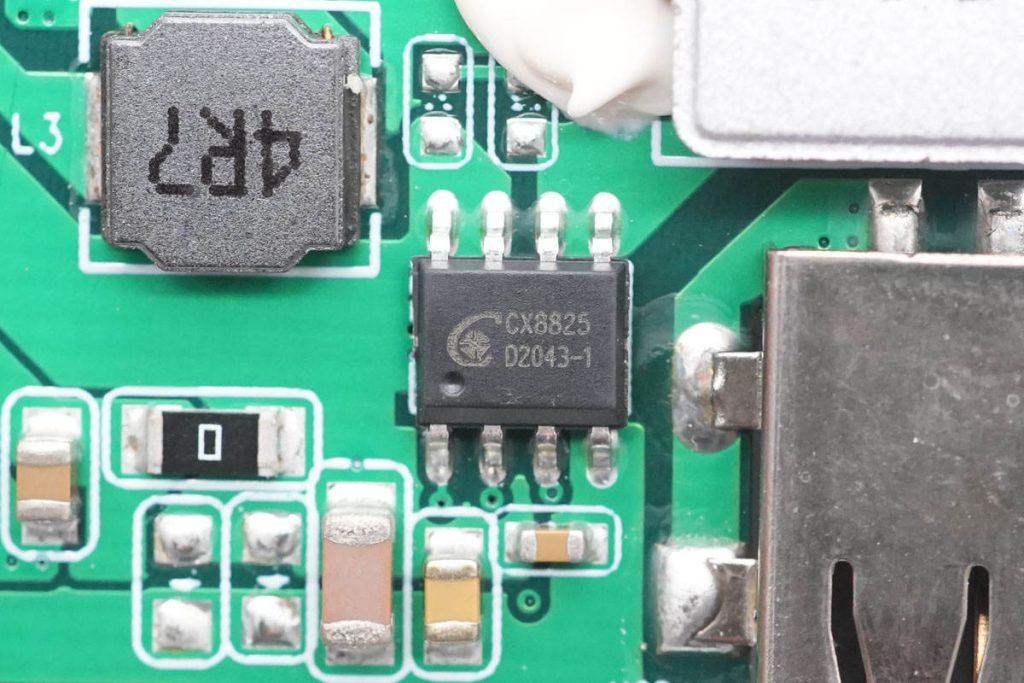

USB-A口的降压芯片与USB-C口的相同，均为诚芯微CX8825。

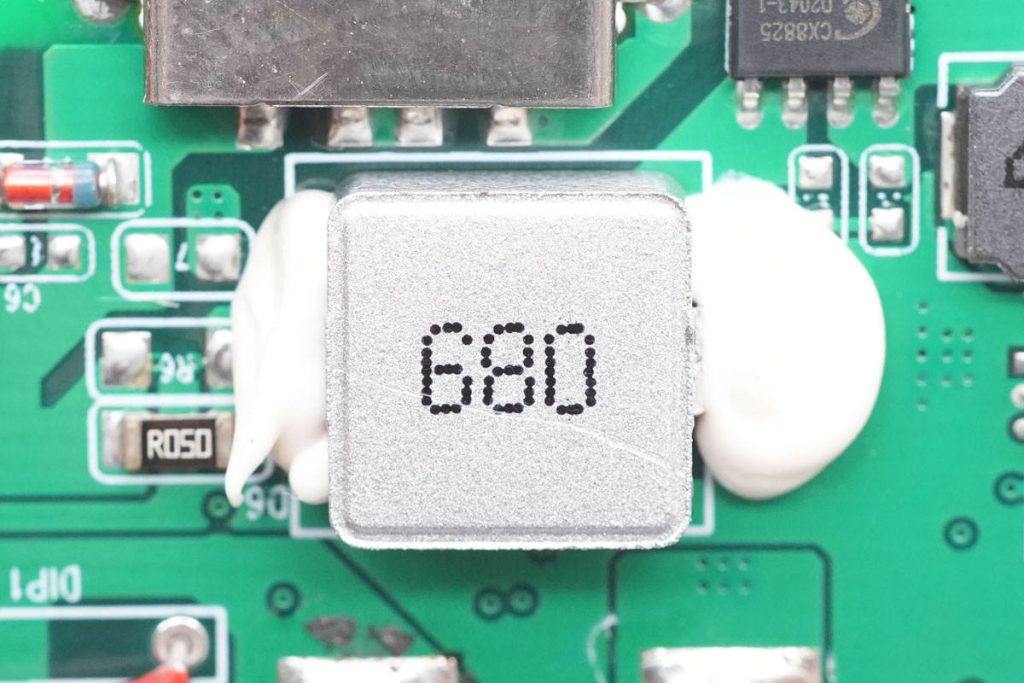

用于USB-A口降压输出的68μH合金电感，两侧打胶加固。

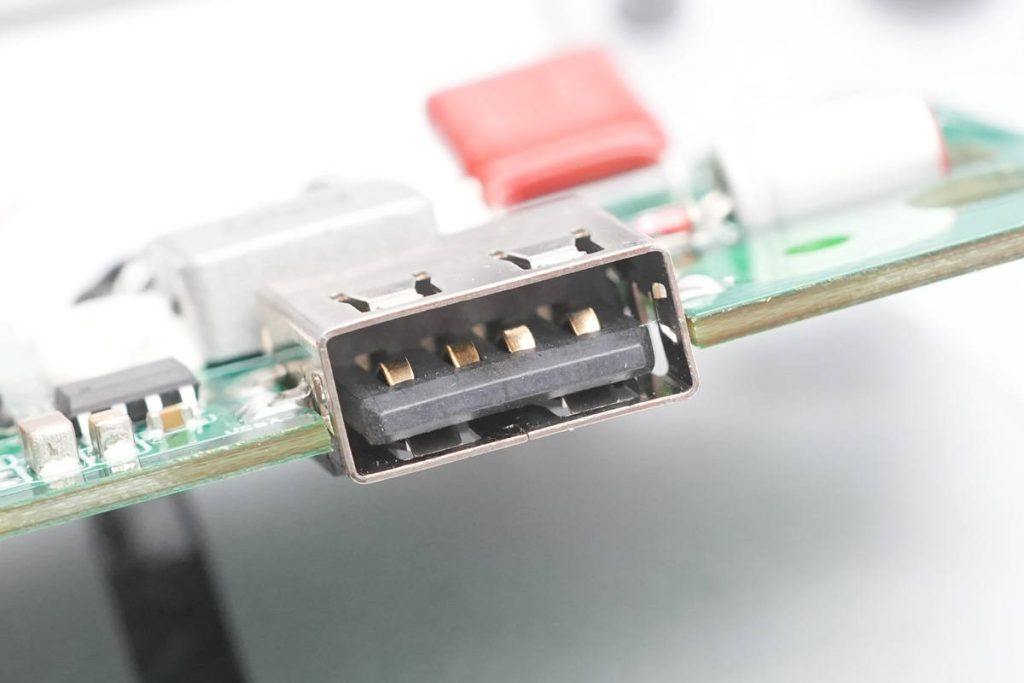

USB-A口特写，沉板焊接固定。
全部拆解一览，来张全家福。
充电头网拆解总结
ALOGIC无线充电板采用轻薄设计，支持四台设备同时充电，满足手机，耳机以及移动电源等充电需求。其中USB-C口支持18W快充，USB-A口支持7.5W充电，日常充电需求不是问题。充电板采用铝合金面板搭配布艺面板设计，高端大气。
充电头网通过拆解了解到，ALOGIN无线充电板内置劲芯微无线充电主控，支持两路无线充电，芯片内部集成NMOS半桥驱动器，搭配使用DIODES双NMOS管，节省空间。USB-C和USB-A输出降压输出均采用诚芯微CX8825同步降压转换器，USB-C口采用慧能泰HUSB338L协议芯片和威兆VS3508AE开关管，整体来看用料主流，外观时尚。
