前言
近年来的笔记本，为了追求极致超薄的外观，通常都会取消标准的USB-A接口和HDMI接口，以USB-C口取代。虽说近年来USB-C接口的外设已经得到了突飞猛进的发展，但是传统的老式设备却没办法更新，拿着笔记本连接投影机或者说连接老式显示器办公，就十分的难受了。
联想针对这一情况推出了一款thinkplus三合一便携USB-C扩展坞，具有一个USB3.0接口，可用于连接U盘等存储设备，一个HDMI接口可以连接显示器，VGA接口用于连接投影机等老式显示器，小巧便携的体积，解决新款笔记本的大问题。
充电头网已经拿到这款thinkplus扩展坞，下面就进行拆解，看看内部的方案和做工。
联想thinkplus便携扩展器开箱

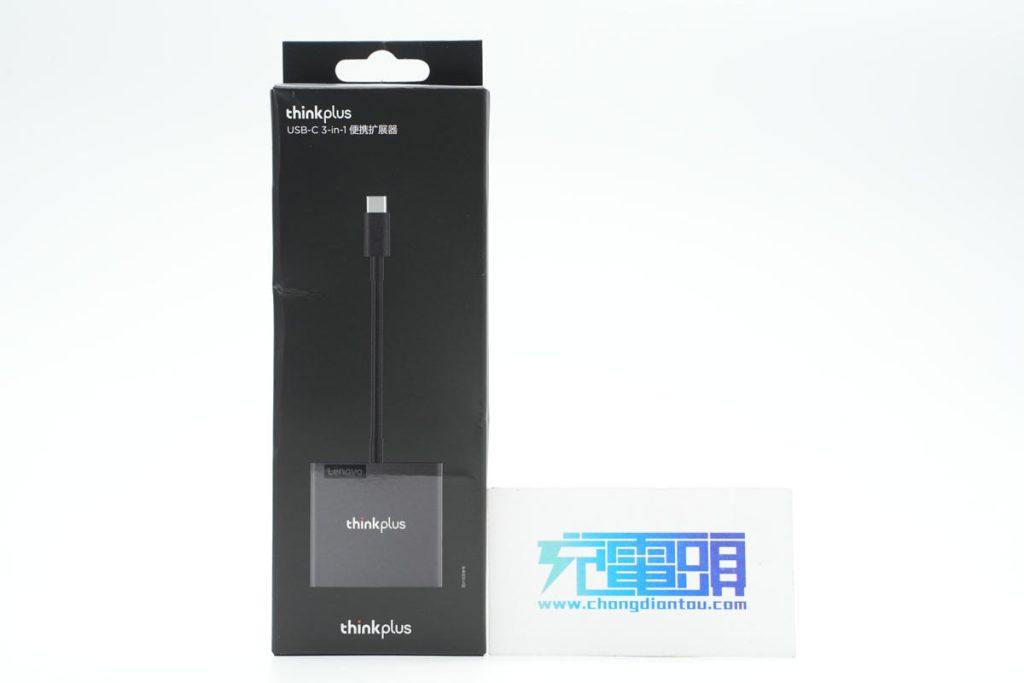

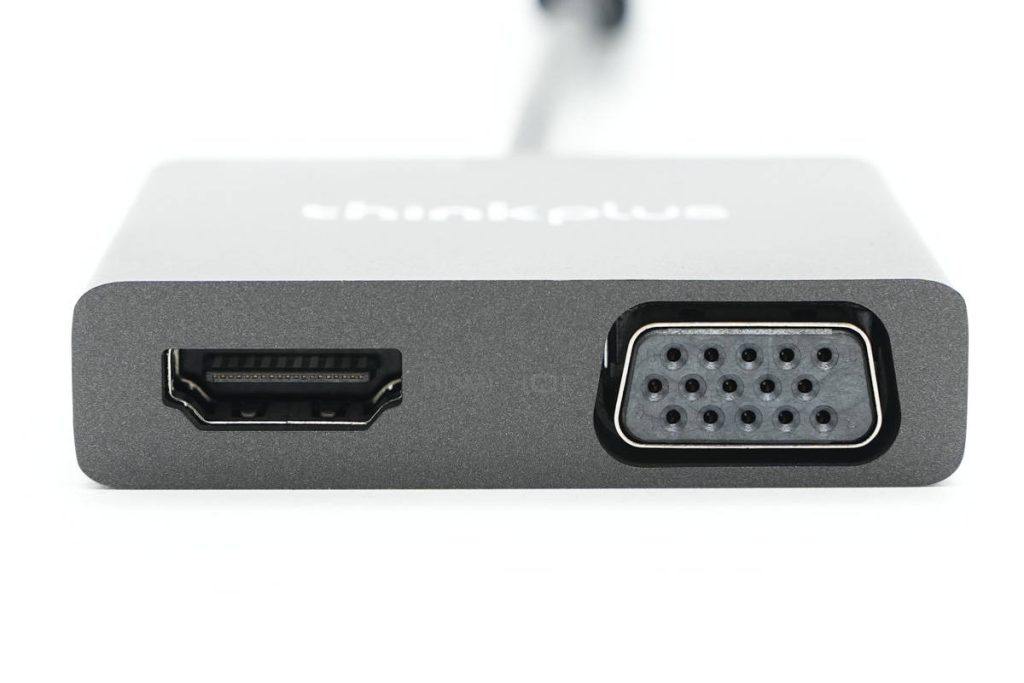

包装盒正面印有thinkplus品牌、产品外观以及名称——thinkplus USB-C 3-in-1便携扩展器。
背面印有产品名称、型号、商家信息，以及贴有信息贴纸。
制造商为联想（北京）有限公司，产品型号为4X91D69716。
包装内含扩展器、使用说明书以及保修卡。
thinkplus三合一便携扩展器自带USB-C线缆，对于时下采用USB-C接口的主流设备都能很好适配。

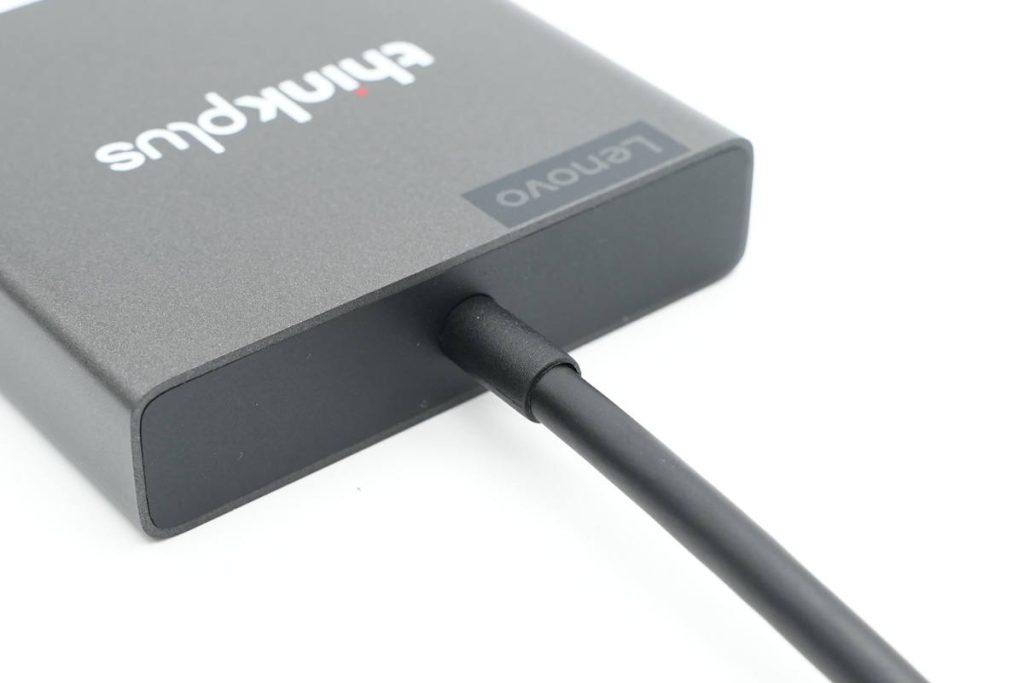

线缆与机身交界处做了抗弯折处理。

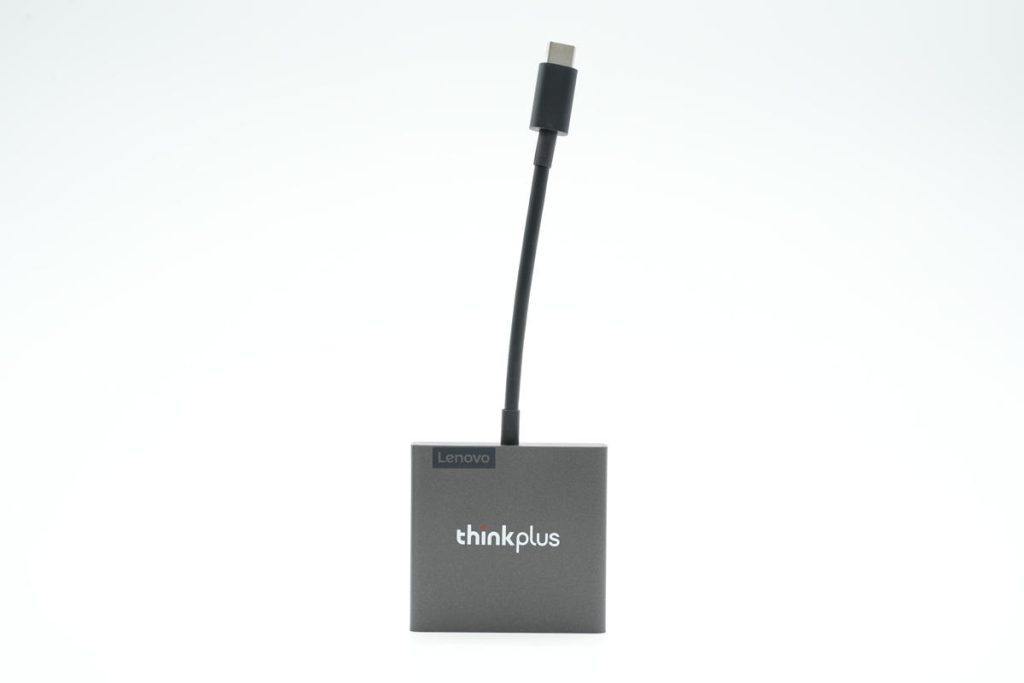

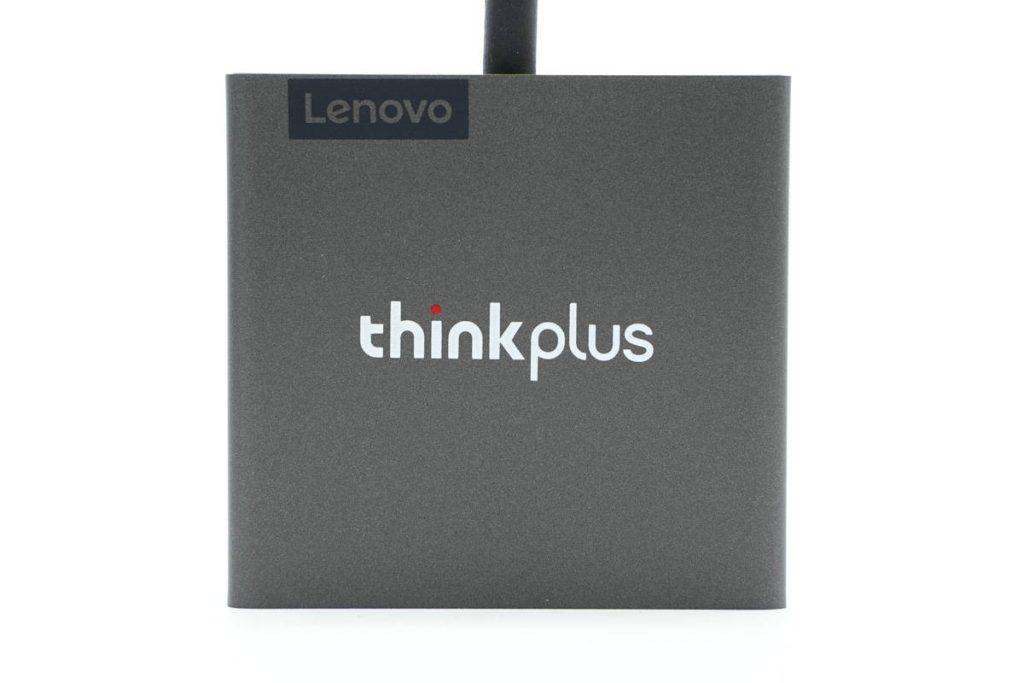

机身外壳磨砂抗指纹，两侧过渡圆润，正面印有Lenovo以及thinkplus品牌。

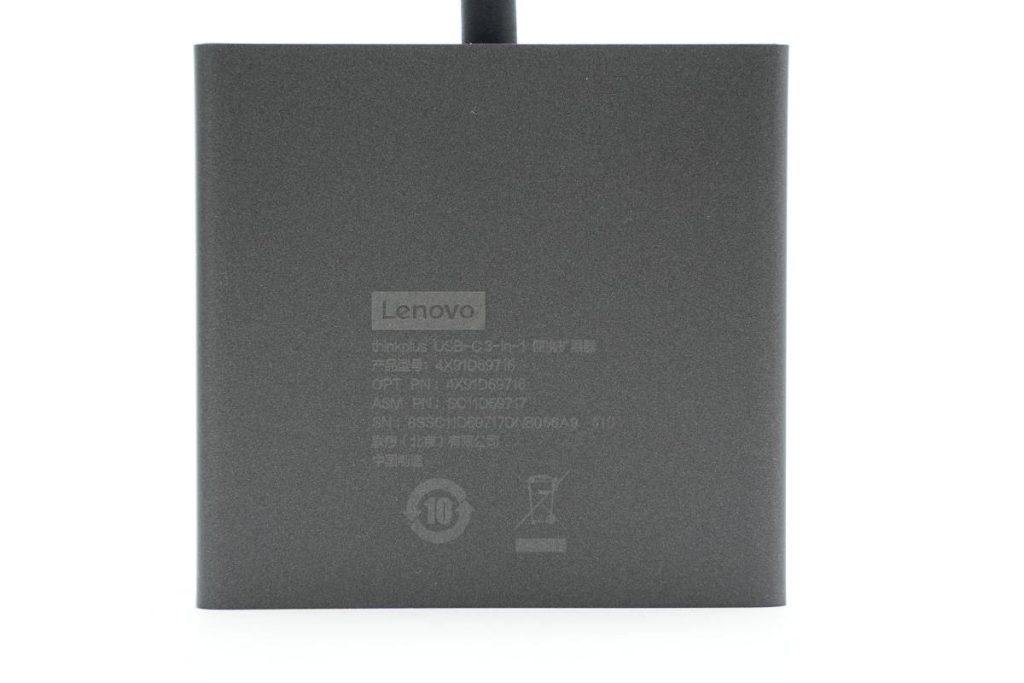

机身背面也印有产品名称、型号等信息。

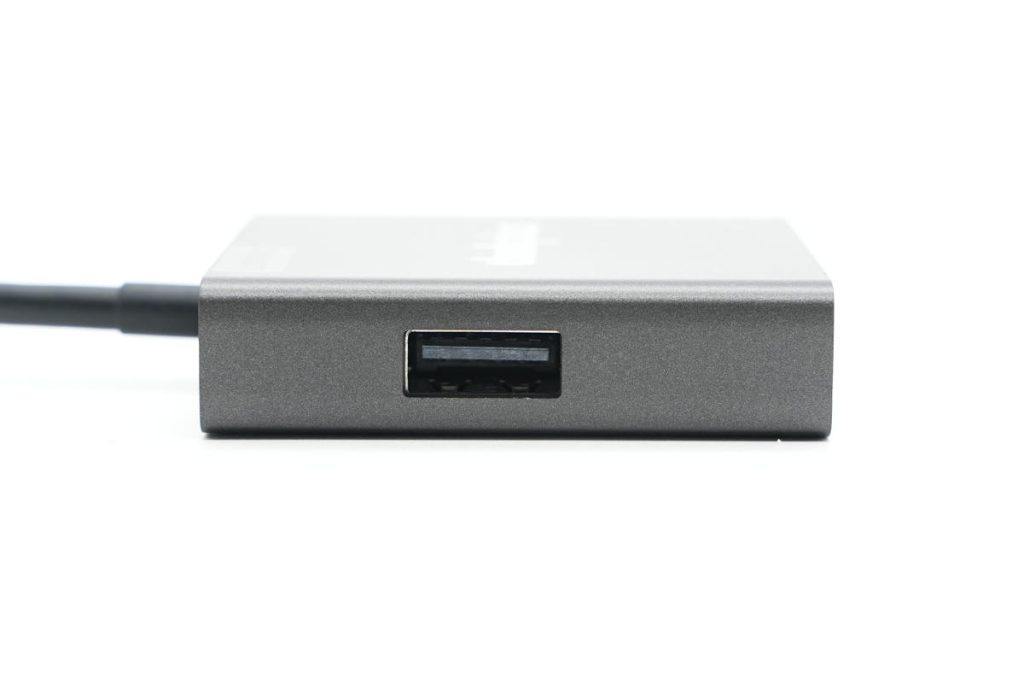

机身一侧设有USB-A数据传输接口。

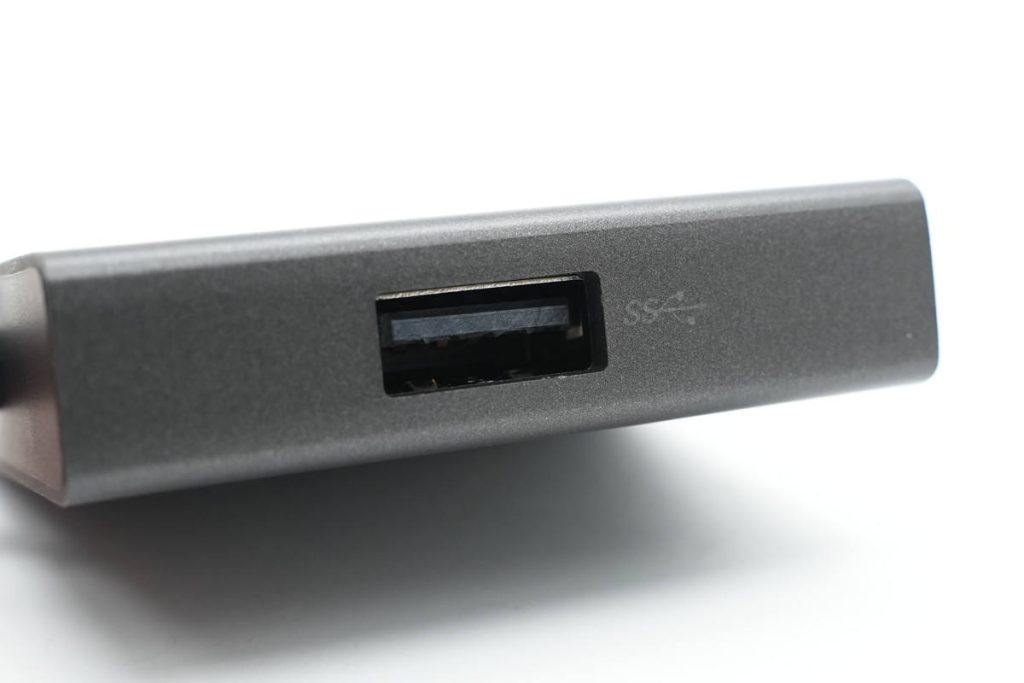

接口旁印有SuperSpeed数据传输标识，支持USB3.0传输标准。

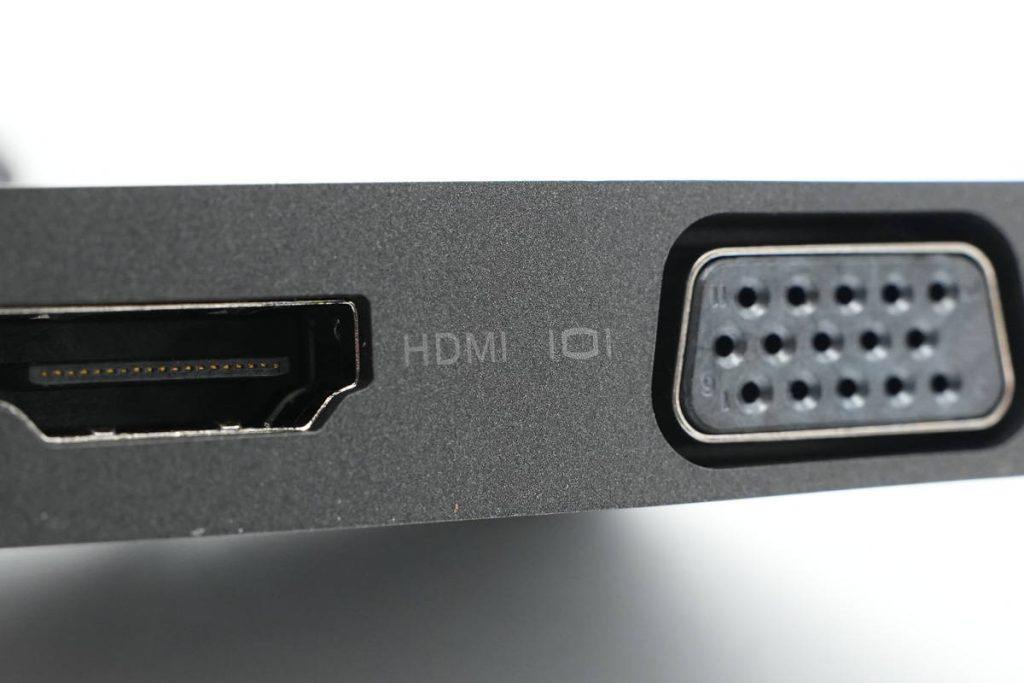

接口旁也都印有相应的标识。

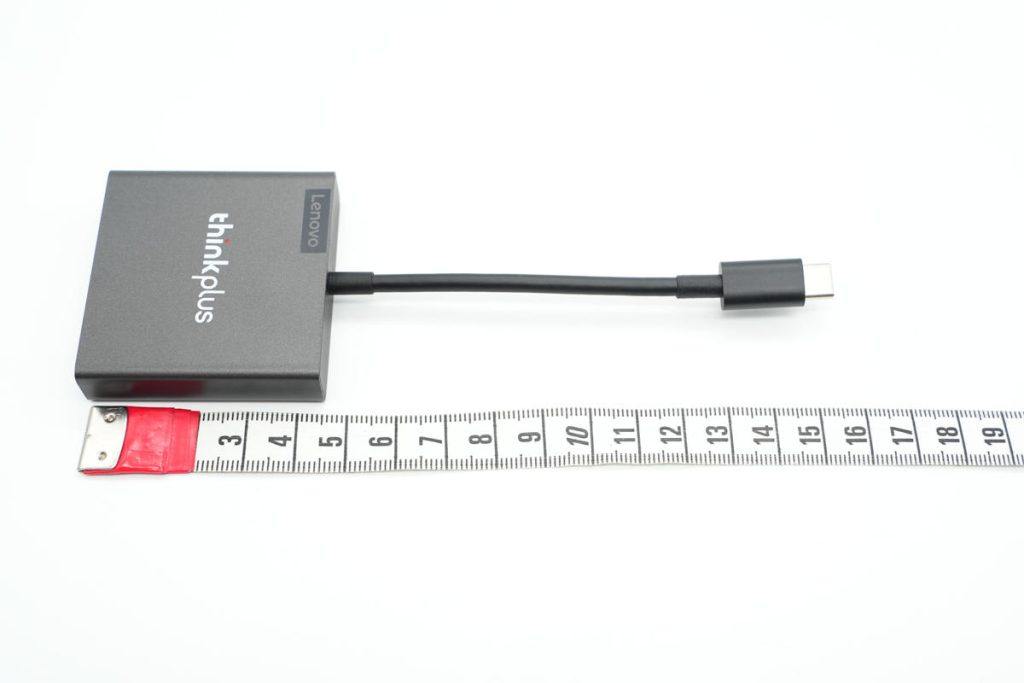

测得扩展器端到端长度约为15.5cm。
测得机身长度为51.14mm。

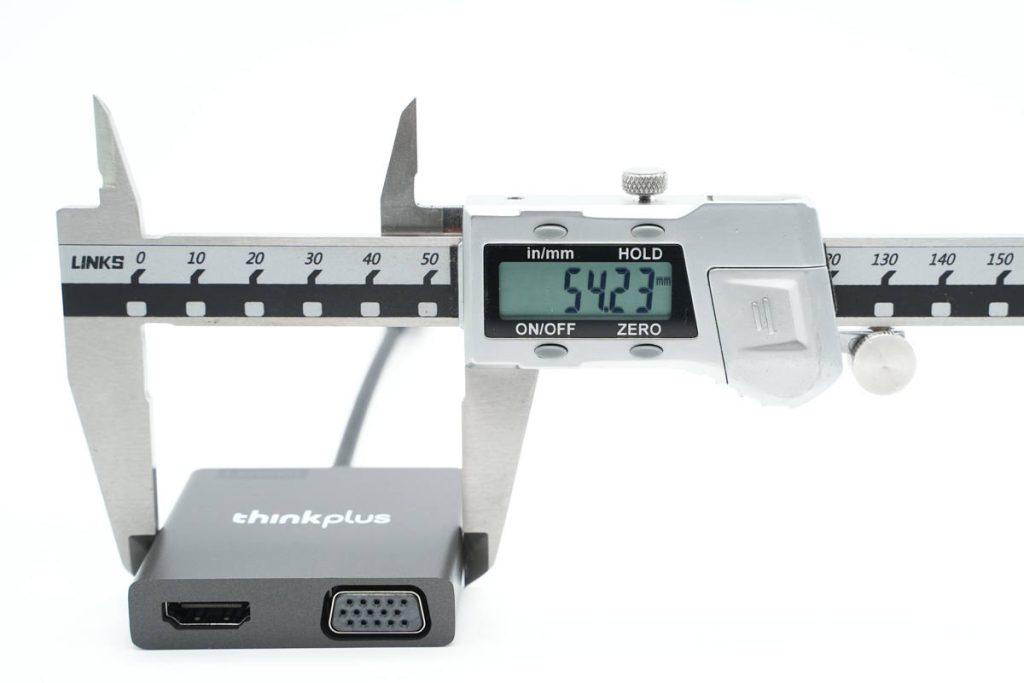

宽度为54.23mm。

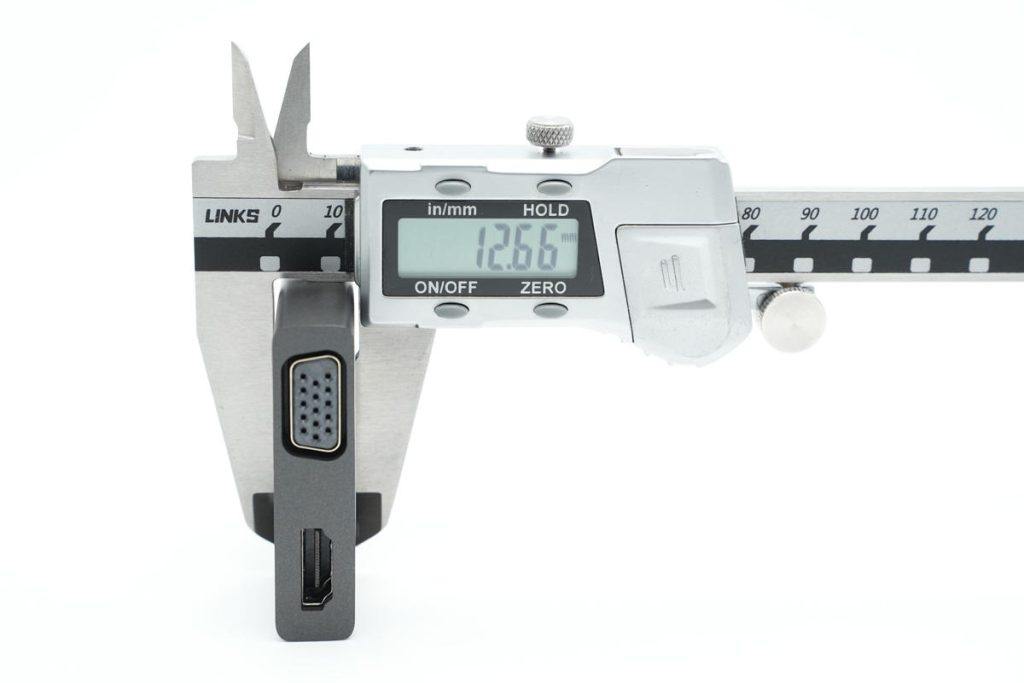

厚度为12.66mm。

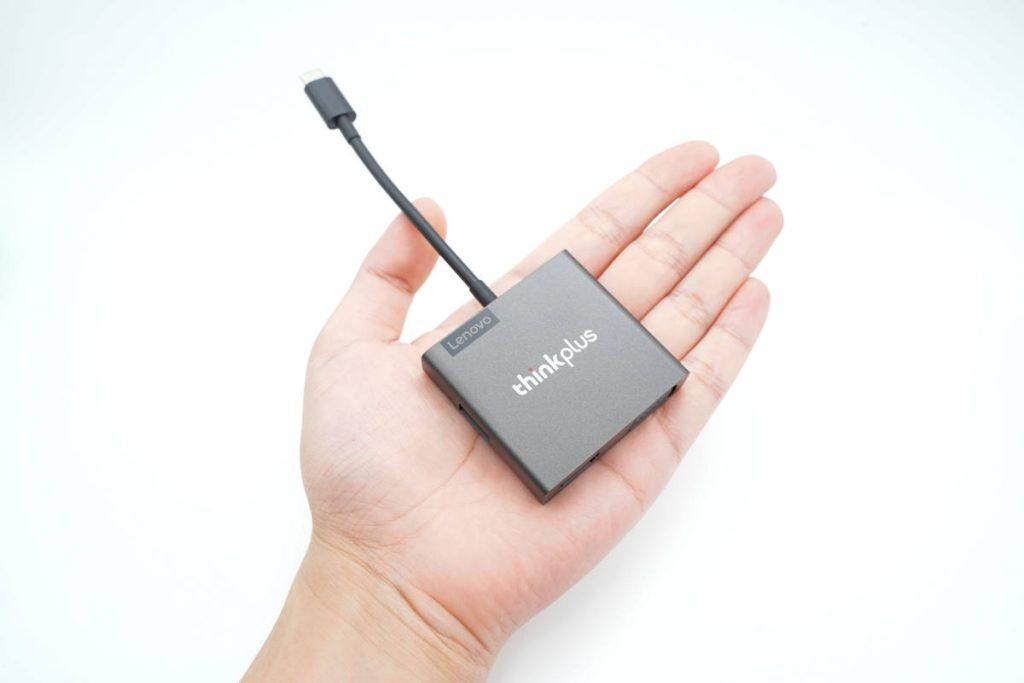

拿在手上的大小直观感受。

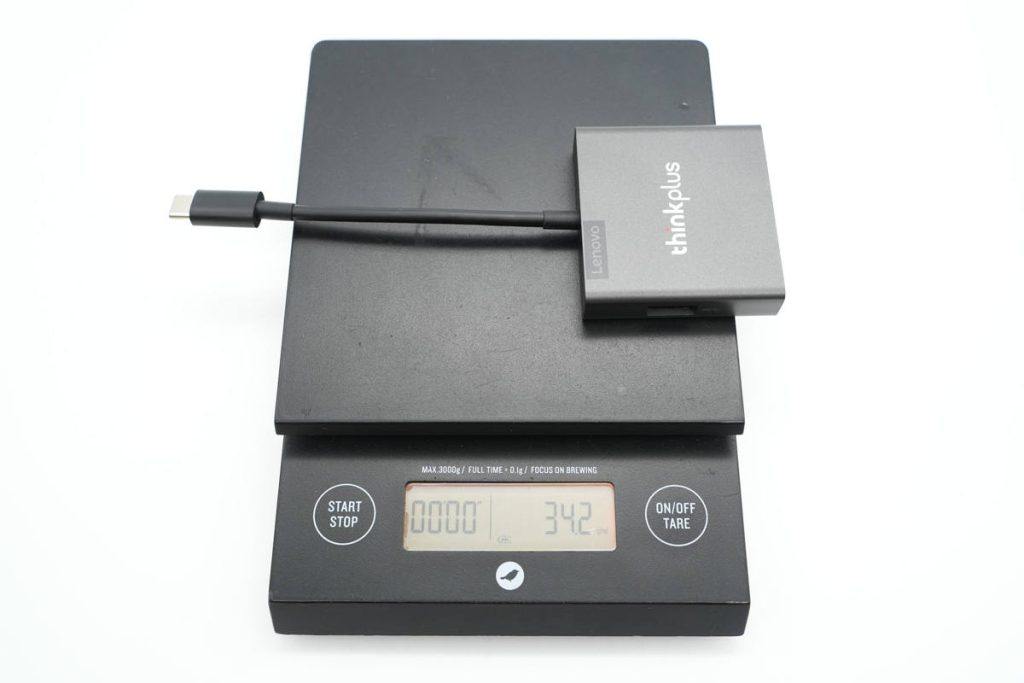

产品净重约为34g。
联想thinkplus便携扩展器拆解
对联想thinkplus这款便携扩展器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

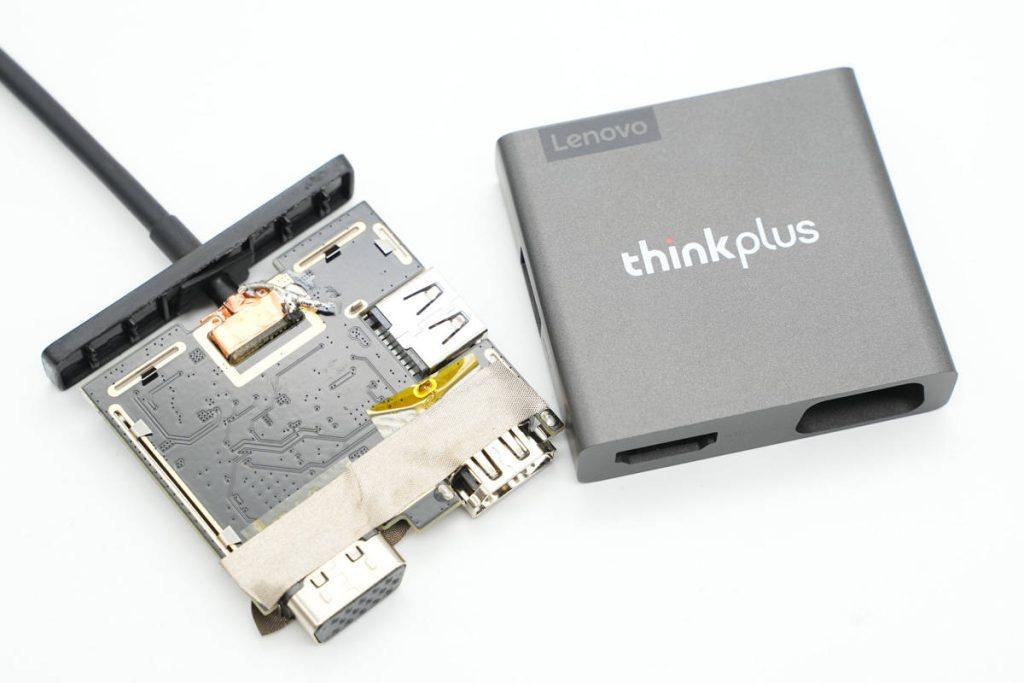

将线缆一端外壳拆开取出PCB板。

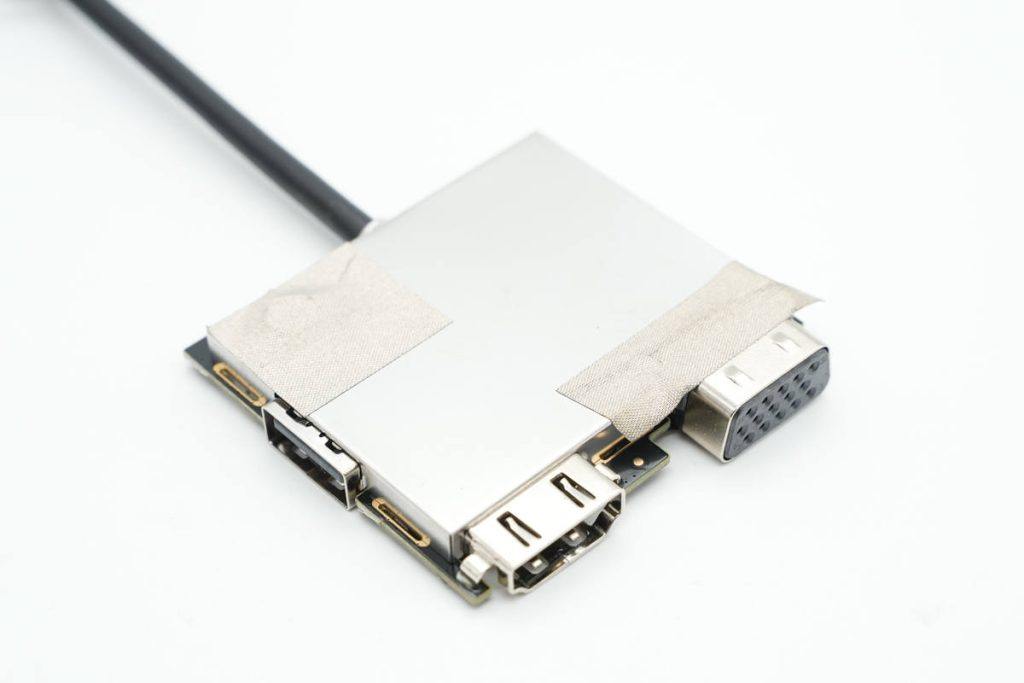

PCB板正面覆盖屏蔽罩，此外贴有导电布。
屏蔽罩通过弯折脚片方式进行固定，这样在拆卸屏蔽罩时就不会损坏电路了，对于拆解更为方便。
将屏蔽罩拆下，正面焊接转换芯片，降压电路和滤波电容等。

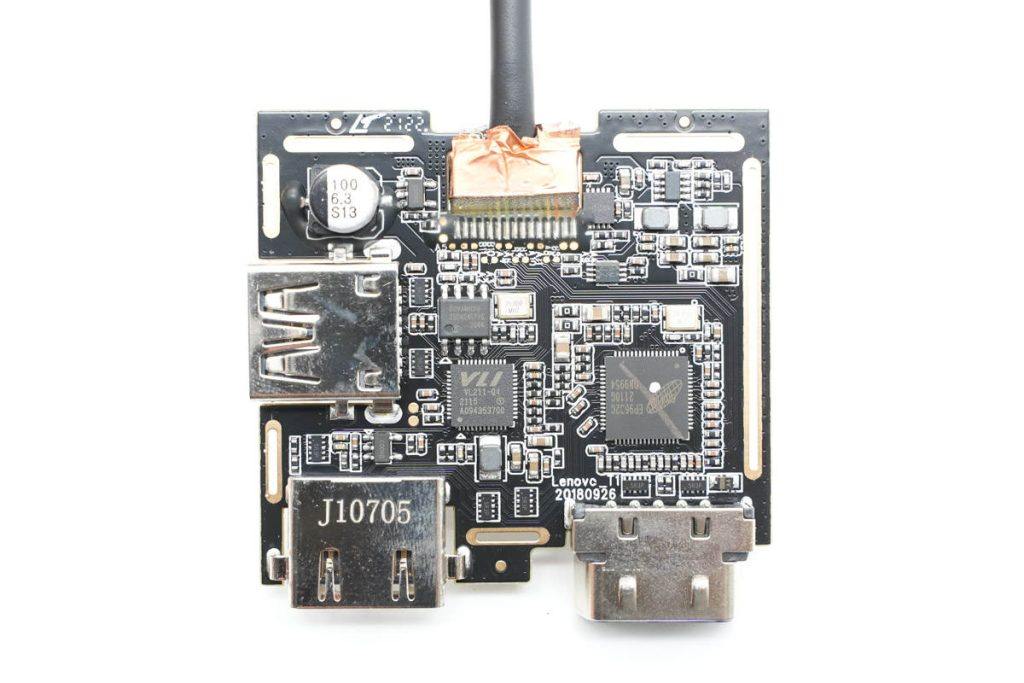

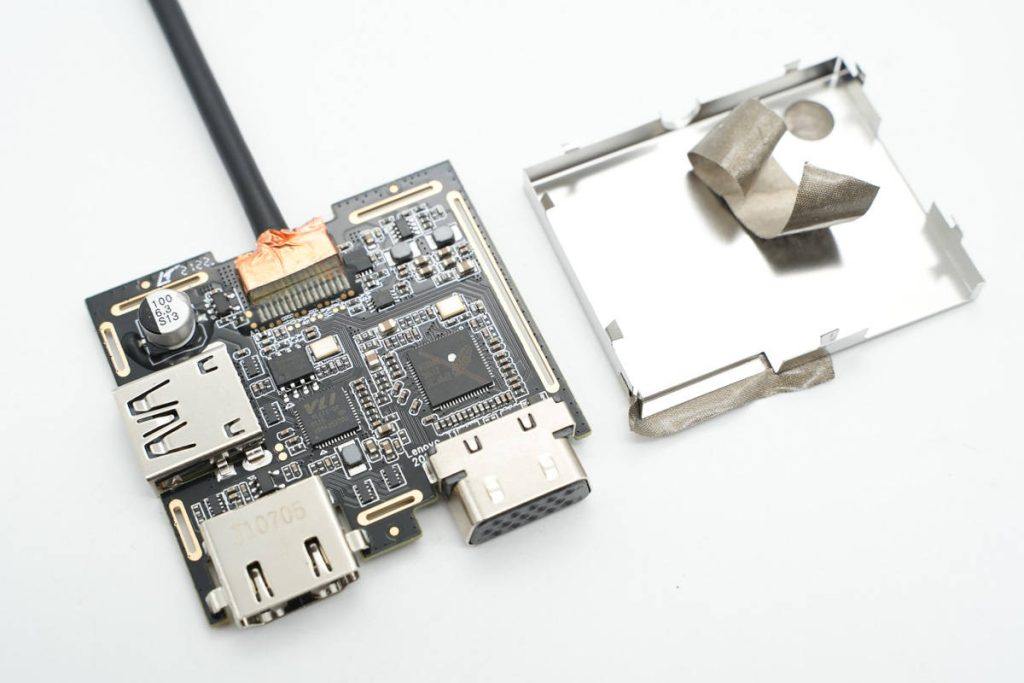

PCB板正面一览，芯片、晶振等器件在板子中心区域，接口母座沉板焊接。

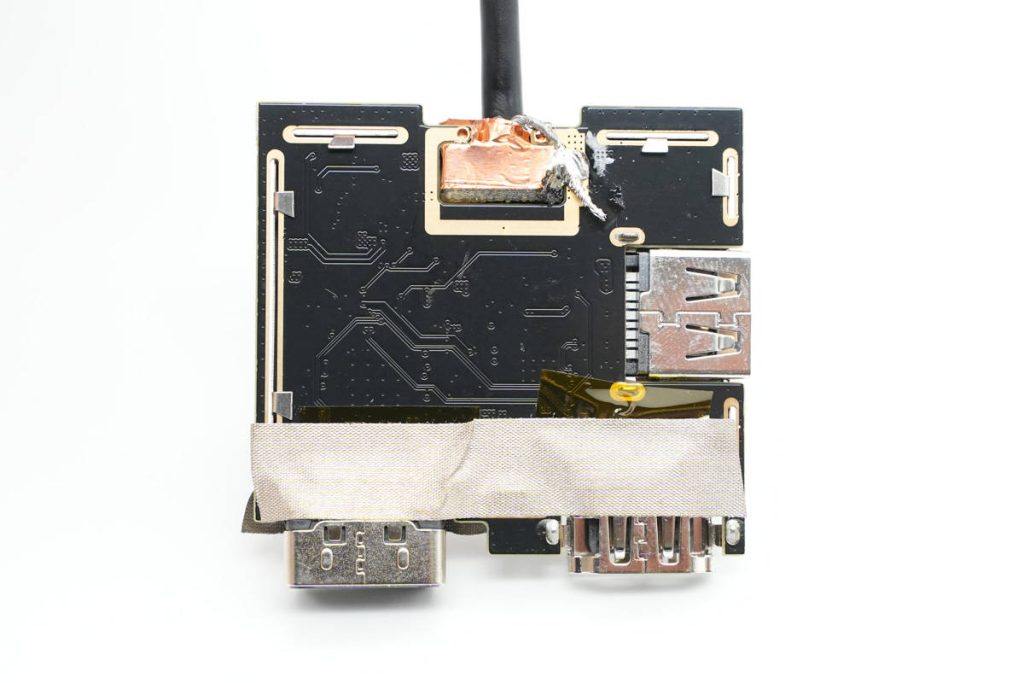

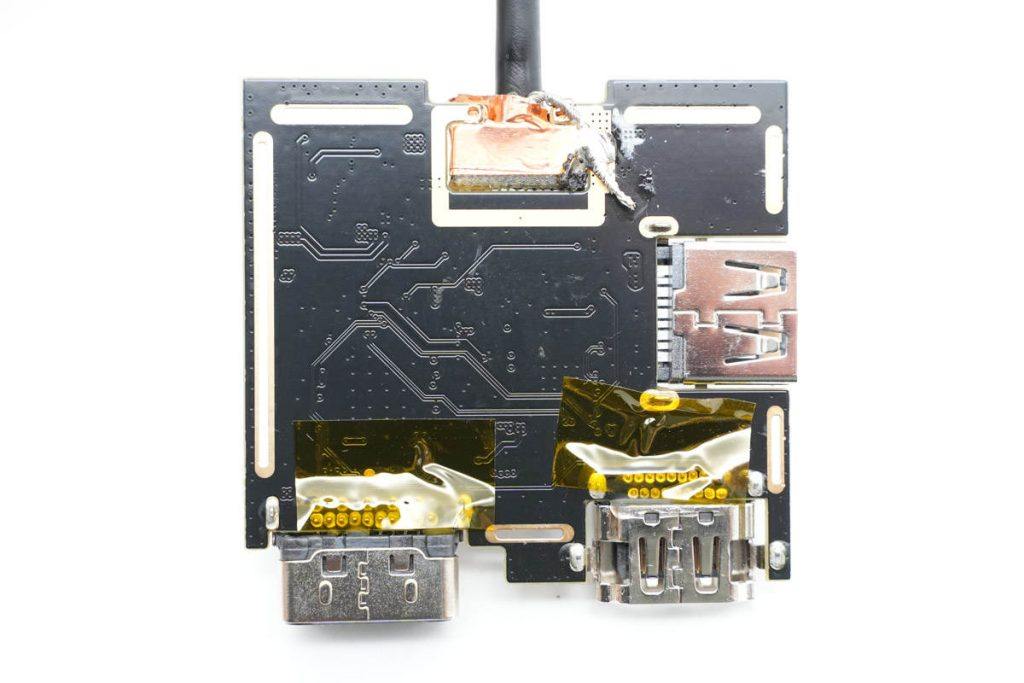

板子背面没有器件，三个母座均为沉板焊接，VGA和HDMI母座焊盘都贴有绝缘胶带与屏蔽导电布之间绝缘。

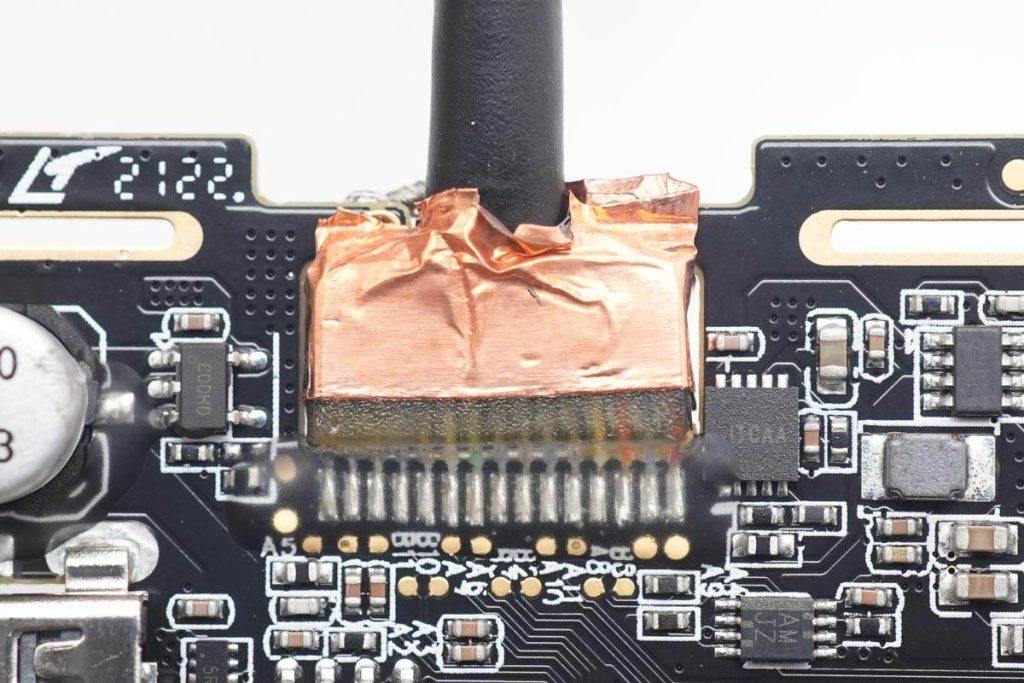

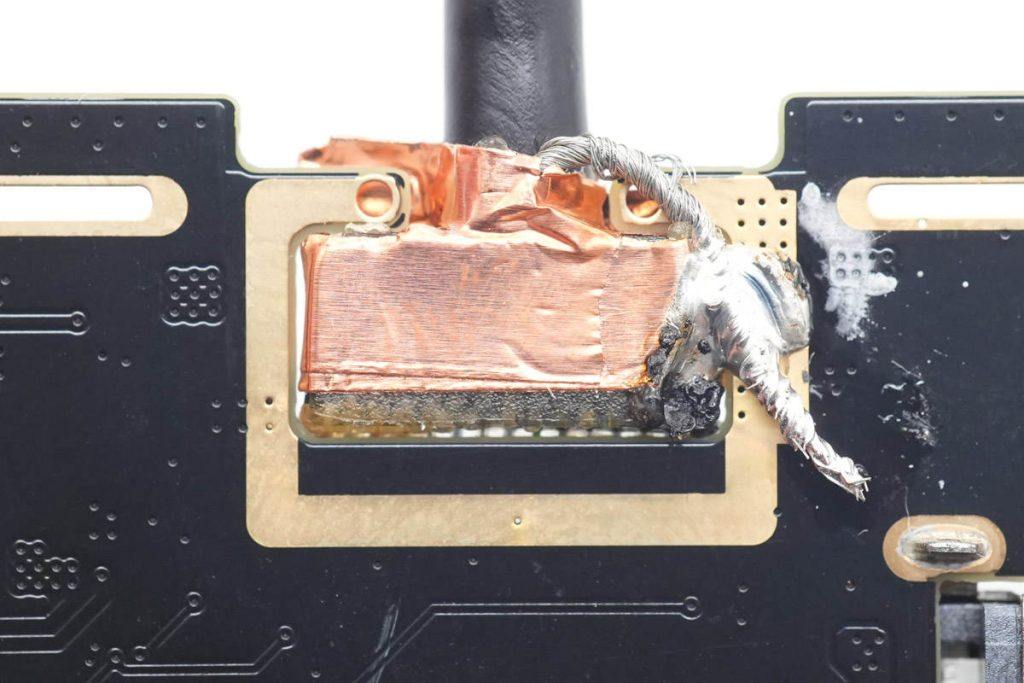

线芯焊接处特写，使用胶水密封固定，此外包裹铜箔屏蔽。
另一面一览，线缆内部的屏蔽网卷成一团锡焊固定，PCB沉金处理。

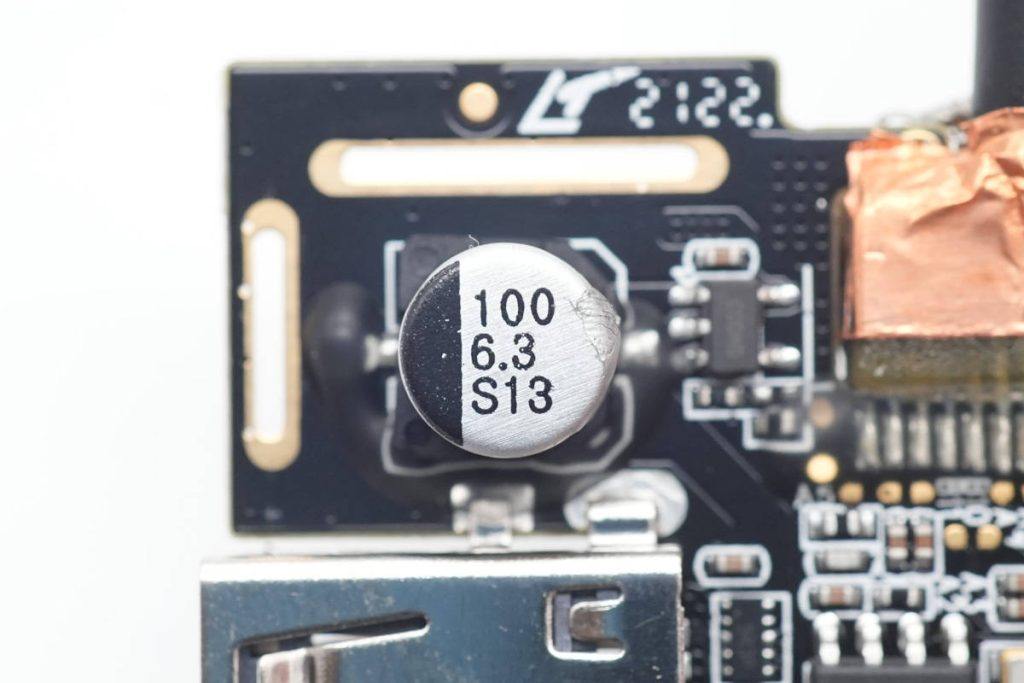

滤波固态电容特写，规格为6.3V 100μF。
丝印JTCAA的芯片。
丝印AM JZ的存储器芯片。

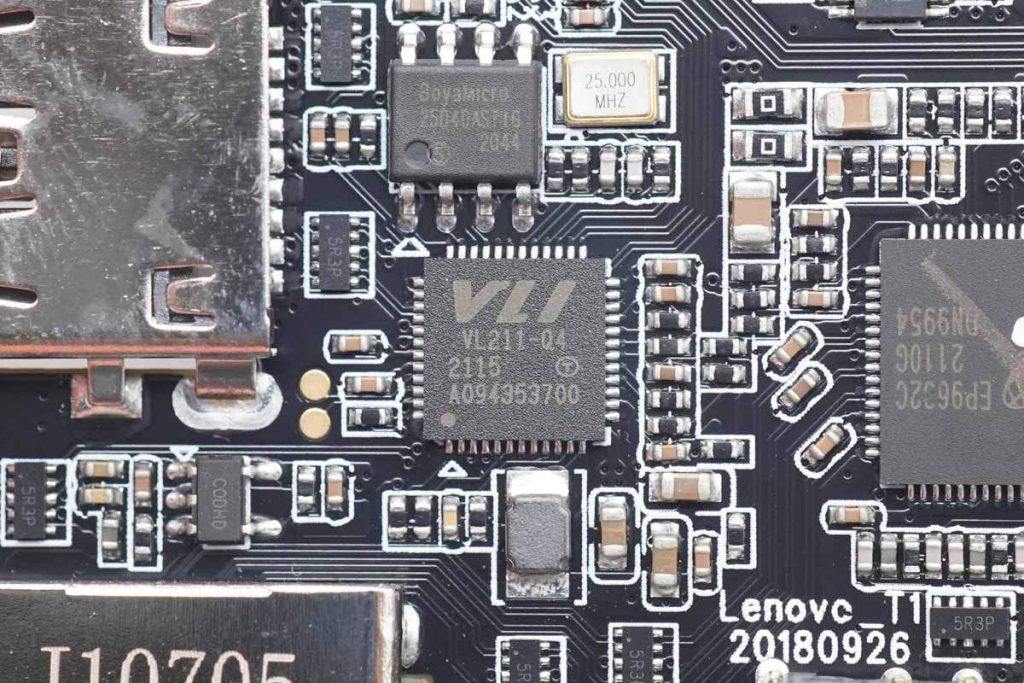

威锋VL211-Q4集线器芯片，具备一个USB3.1接口和三个USB2.0接口，内部集成供电降压电路，外围元件精简。
为VL211-Q4提供时钟的无源贴片晶振，25.000MHz。

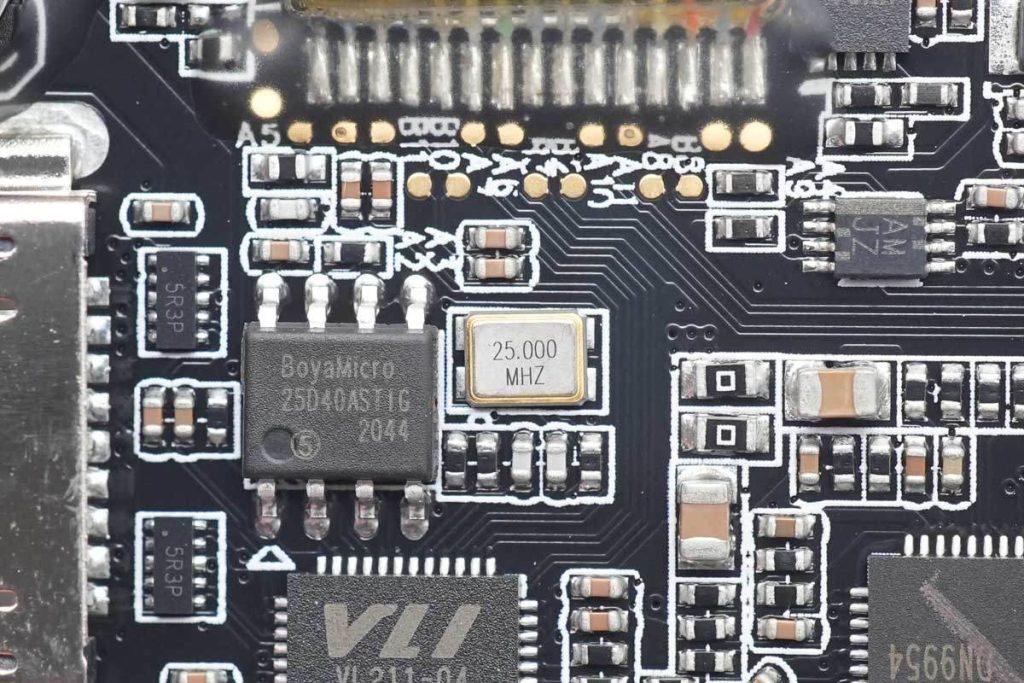

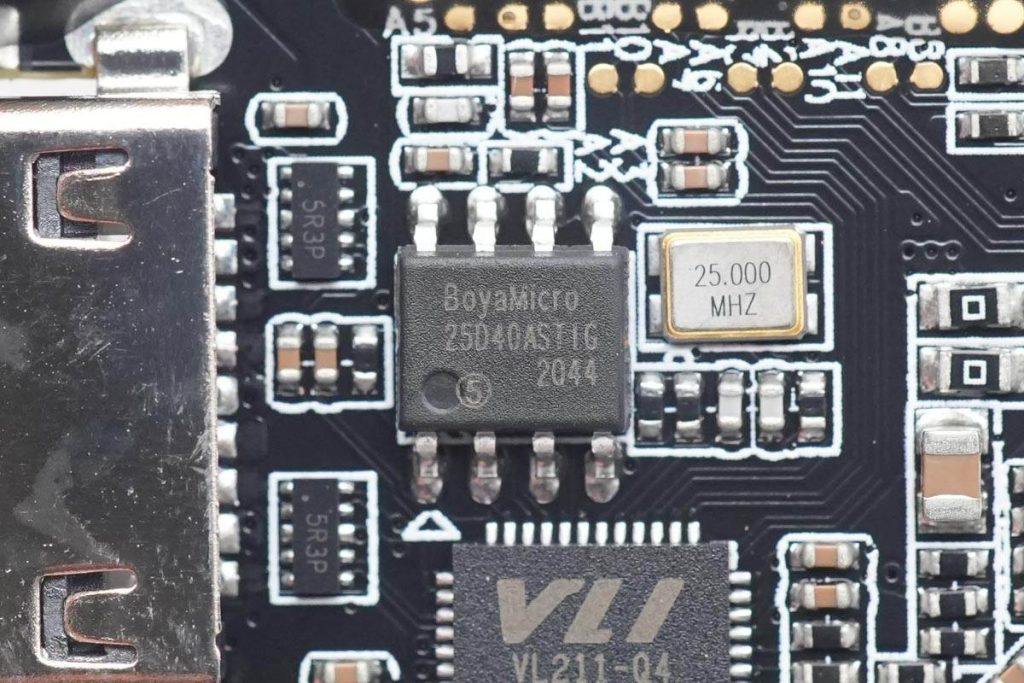

外置博雅BY25D40 3.3V SPI Nor Flash，用于存储配置信息。

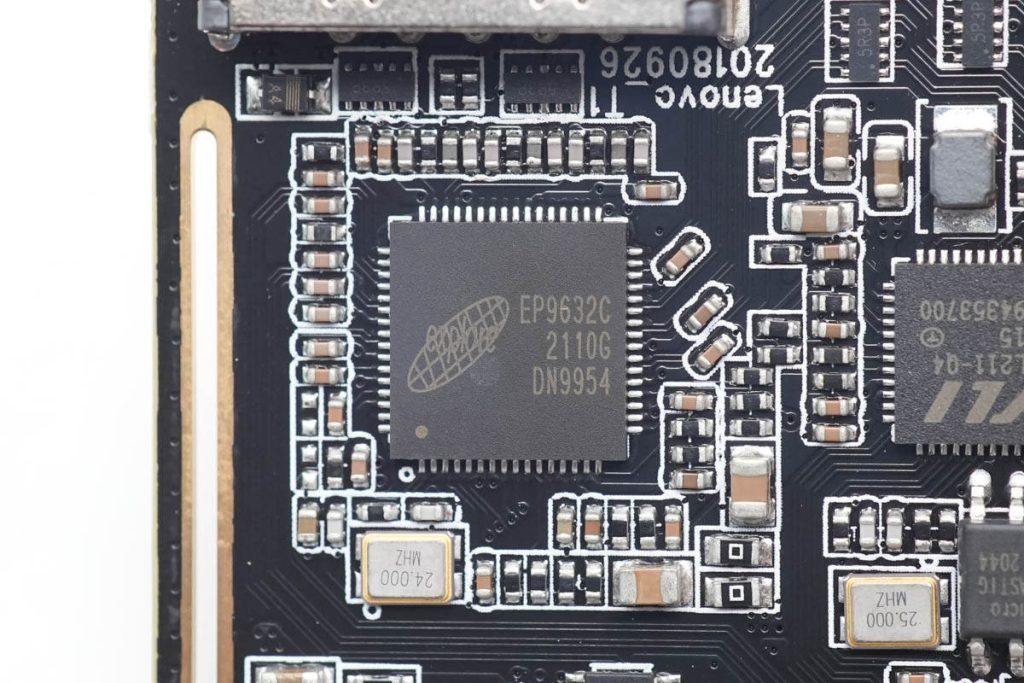

扩展坞内置explore微驱科技的转换芯片，丝印EP9632C，具备HDMI2.0接口和VGA接口。

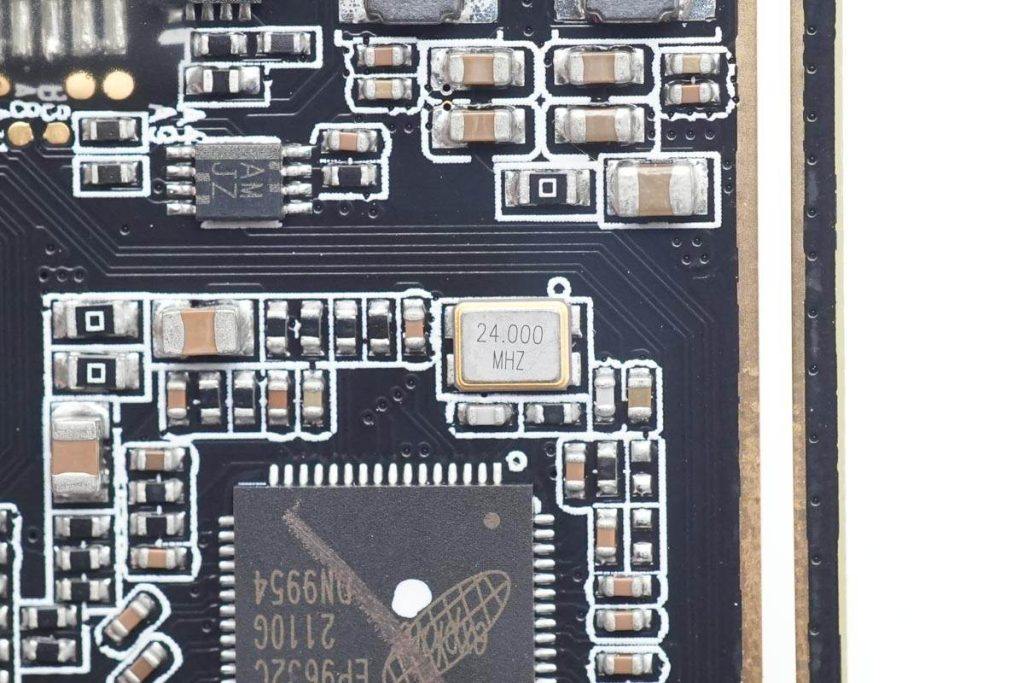

为转换芯片提供时钟的无源贴片晶振，频率为24.000MHz。

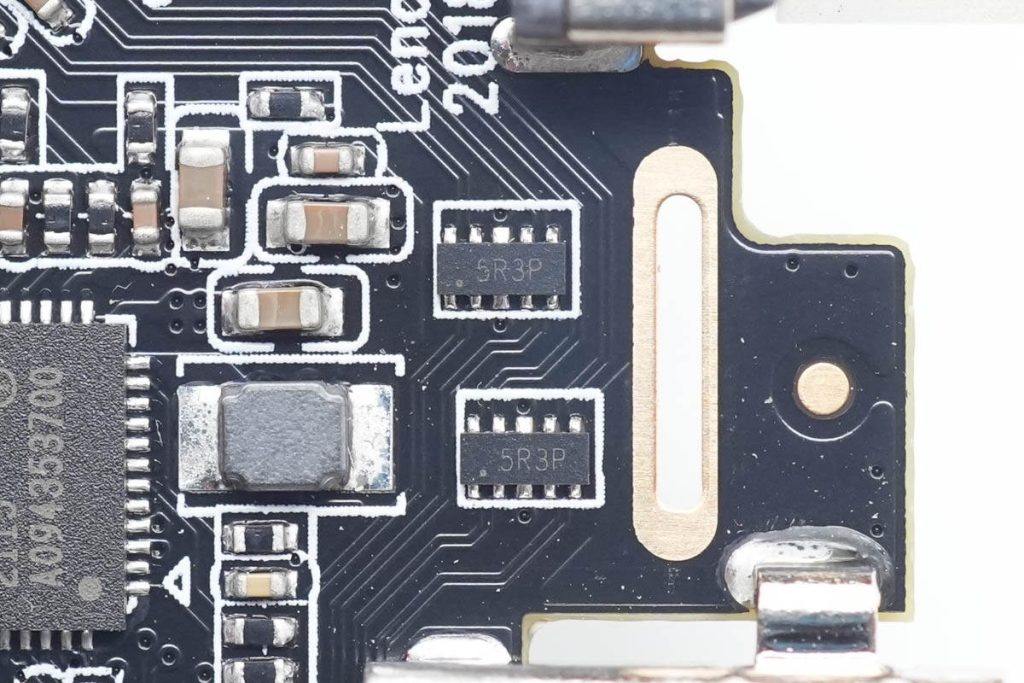

两颗丝印5R3P的TVS阵列用于USB3.0接口数据引脚静电保护，防止静电串入转接芯片造成损坏。

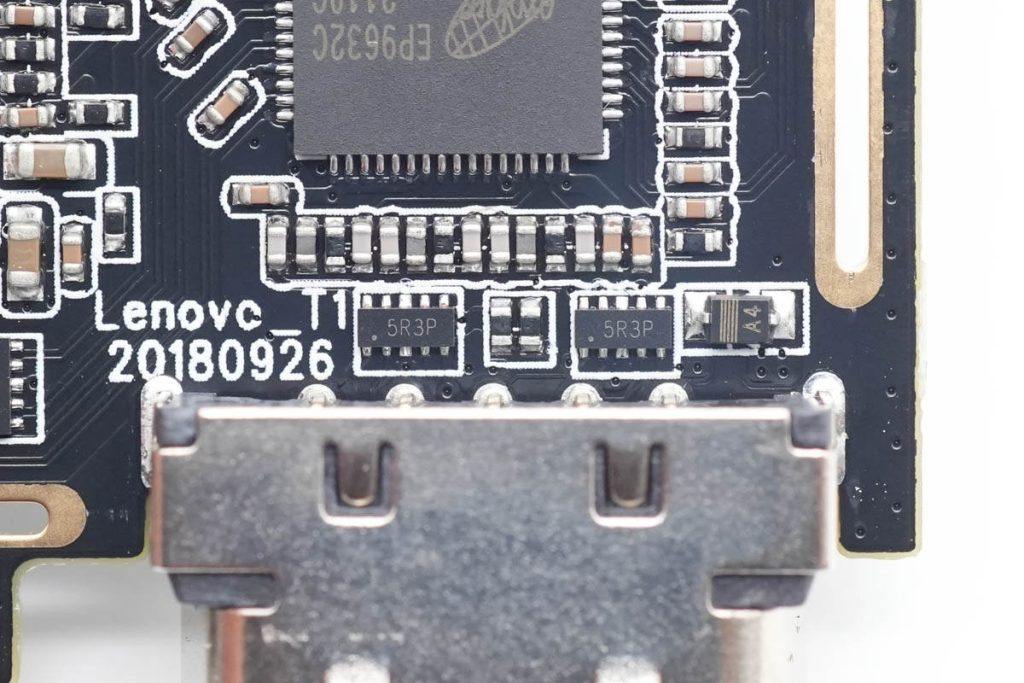

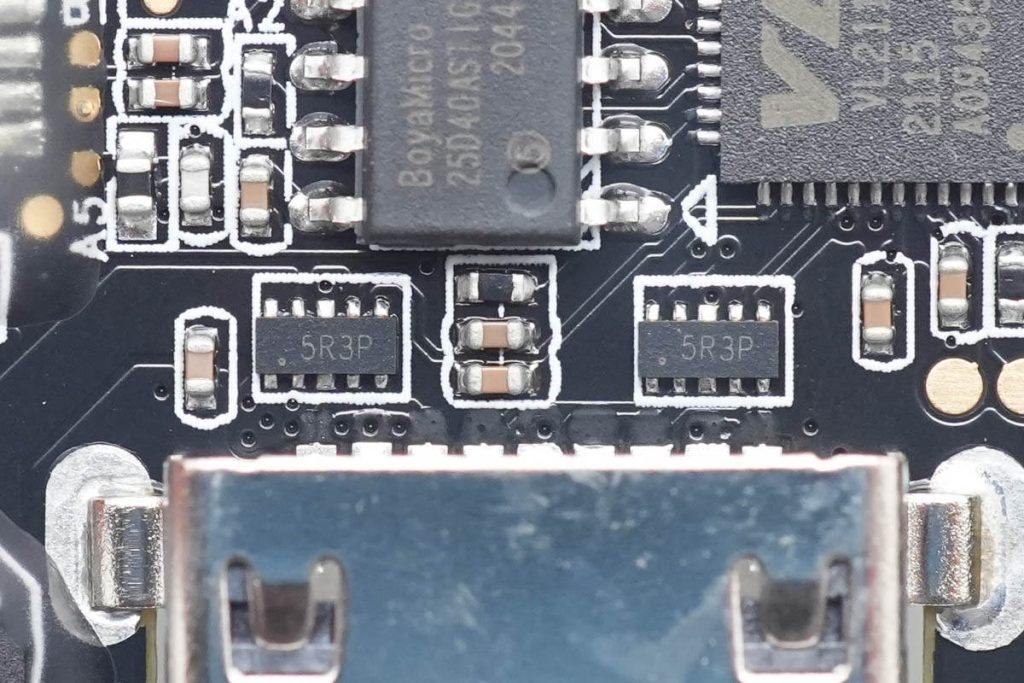

两颗TVS阵列用于HDMI接口静电保护。
两颗TVS阵列用于VGA接口的静电保护。
HDMI接口特写，沉板过孔焊接固定。

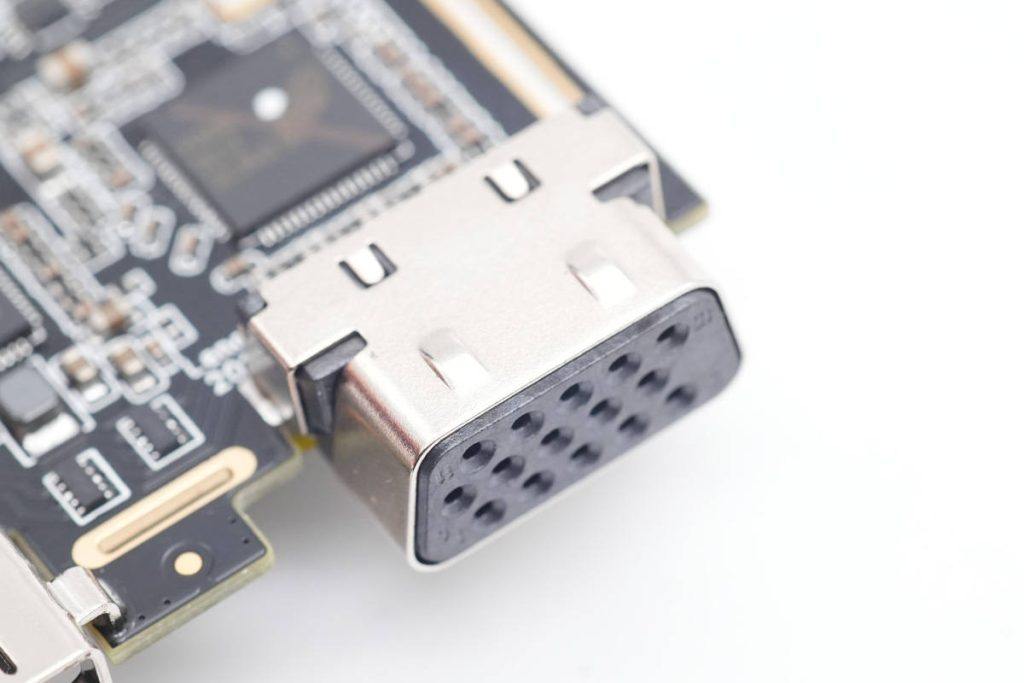

VGA接口采用沉板焊接固定。

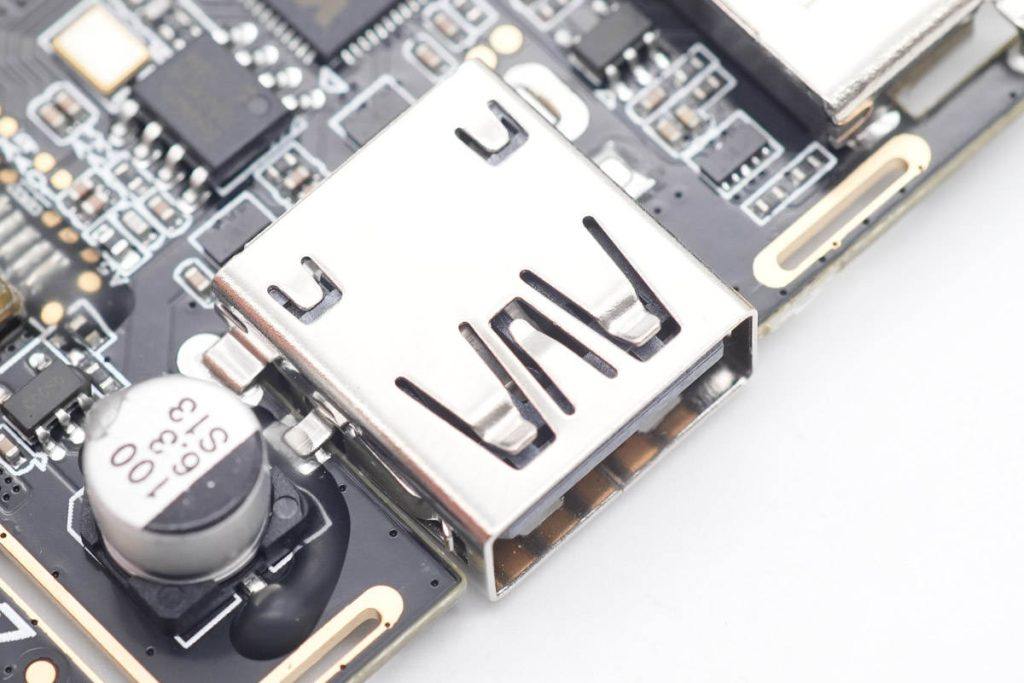

USB-A接口同样采用沉板焊接固定。

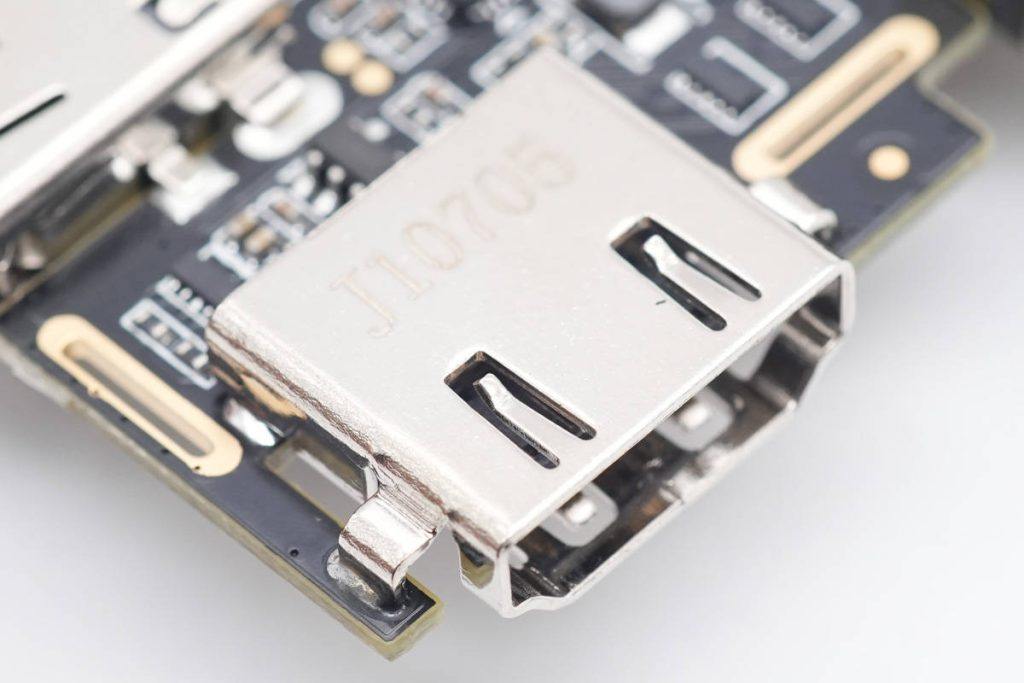

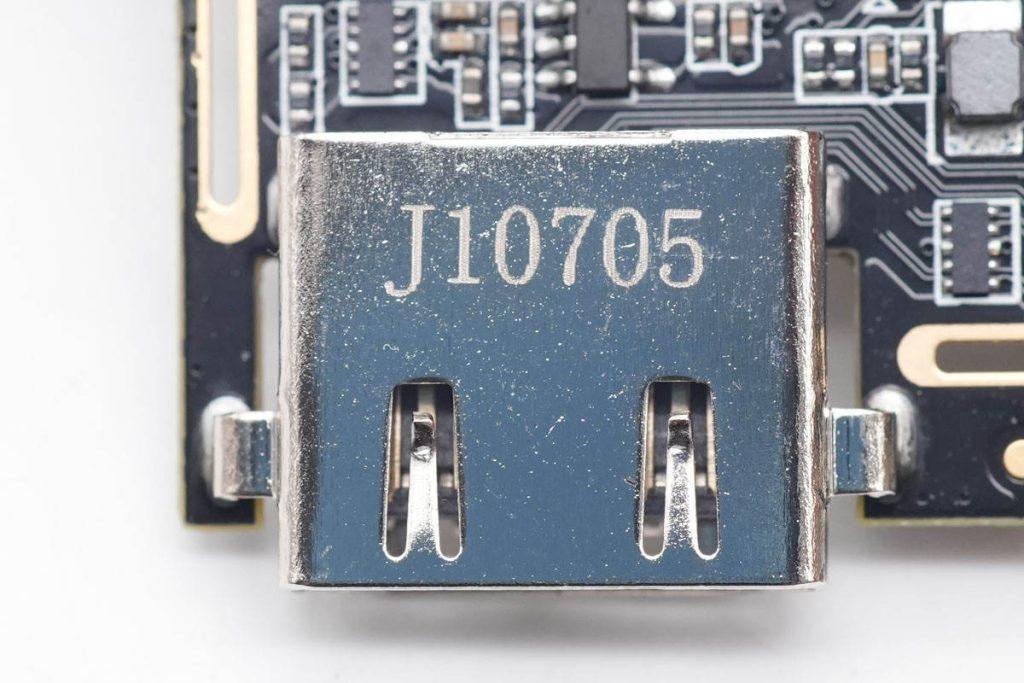

HDMI接口印字J10705。
两颗降压电感特写，配合矽力杰降压芯片用于转换芯片供电。

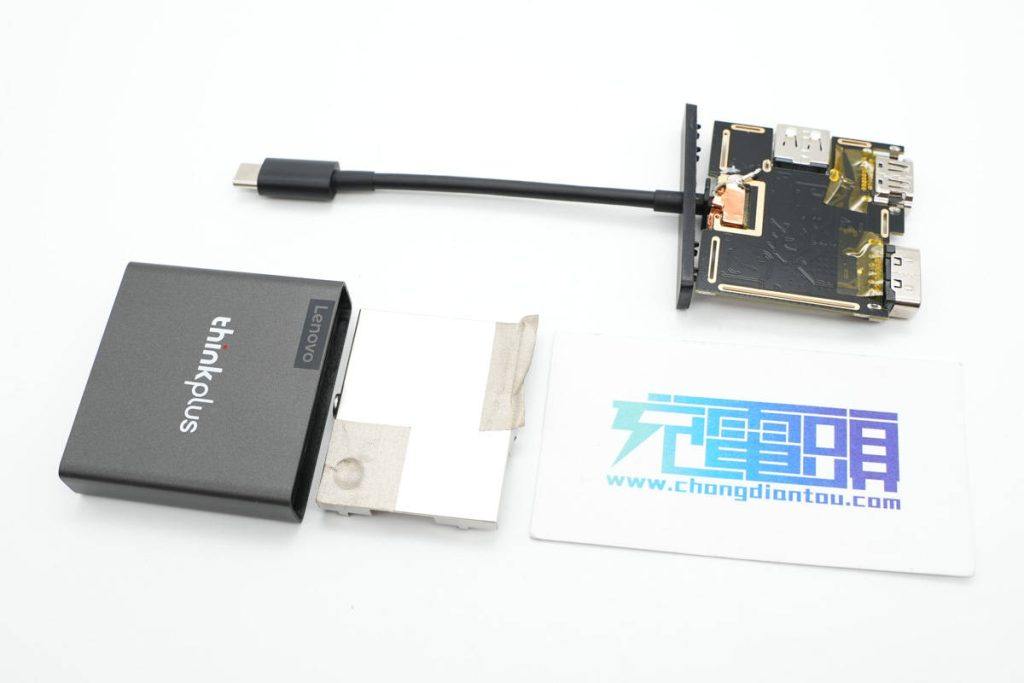

全部拆解完毕，来张全家福。
充电头网拆解总结
联想thinkplus扩展器采用灰黑色塑料外壳，配色契合旗下笔记本，共同使用更加搭配。其中机身厚度仅12.66mm，重量仅34克，非常小巧便携，放在电脑包内随电脑携带也没有任何问题。扩展器采用笔记本电脑应用非常广泛的USB-C接口，扩展出HDMI，VGA和USB3.0接口，满足轻薄笔记本使用的扩展需求。
充电头网通过拆解了解到，联想这款扩展器内部使用两颗芯片，分别用于USB3.0接口和HDMI以及VGA视频输出。其中USB3.0接口采用威锋VL211-Q4芯片进行USB-C接口控制和USB3.0接口扩展，微驱科技EP9632C用于HDMI和VGA视频信号转换。
扩展器采用塑料外壳，配色与笔记本更加搭配。外壳内部PCB采用屏蔽罩和导电布进行屏蔽，接口均采用沉板接口，降低厚度，更加便于携带，接口均配有TVS阵列用于静电保护，有效防止静电击穿损坏，确保稳定可靠的使用。
