前言
随着百瓦充电器以及移动电源的普及，大功率设备也开始使用USB Type-C接口进行供电，组建了完整的生态，并且加快了USB PD的普及。但是对于高性能的计算设备来说，USB PD3.0协议提供的100W功率不是很够用，而最新推出的USB PD3.1协议扩展了USB PD3.0的输出范围，支持28V、36V、48V输出，最高功率达到240W，可以满足不同设备的供电需求。
USB PD3.1是非常有野心的标准升级，把USB PD的应用由传统的手机和笔记本电脑供电，扩充到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域，让USB PD将成为真正大一统的供电标准，对地球环保、减少电子垃圾，万物互联起到重要的推动作用。
杰华特JW1556问世
在传统充电器初级拓扑中，LLC半桥谐振属于软开关，有着很高的转换效率。在PD3.1应用中，虽然LLC输入电压可以通过PFC前级稳压供电，但是输出电压不能满足PD3.1的5-28V宽范围输出，必须另外搭配降压电路来实现宽电压的输出范围。
而 Asymmetrical Half-Bridge(AHB) 非对称半桥拓扑不仅同样具备较高的转换效率，而且无需搭配外置降压电路即可实现宽范围输出，非常适合PD 3.1快充应用。面对日趋成熟的AHB控制器市场，杰华特顺势而为，率先推出非对称半桥反激式控制器JW1556，填补国内市场空白。

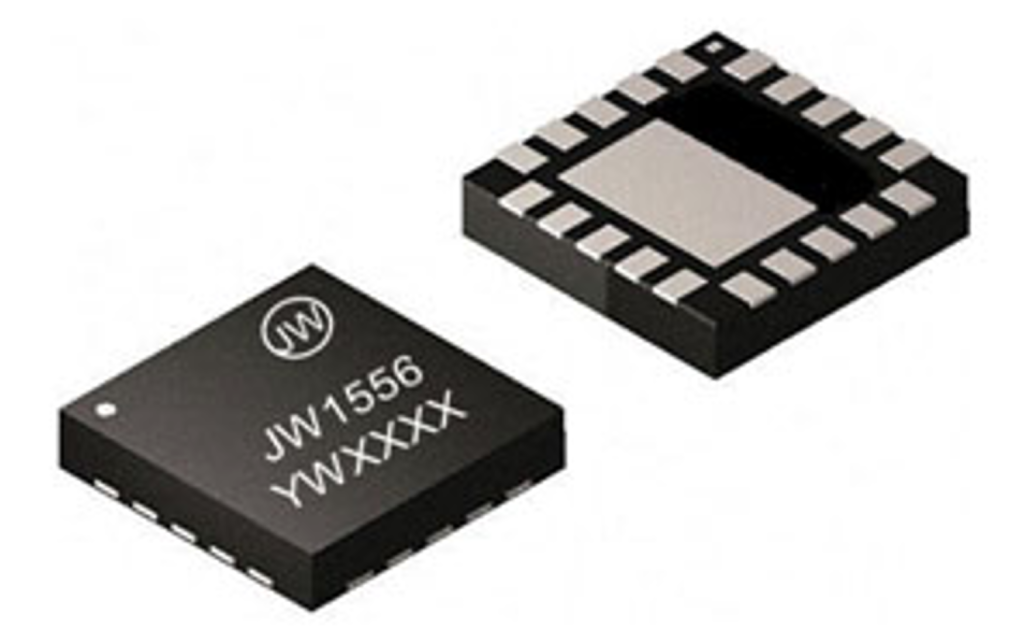

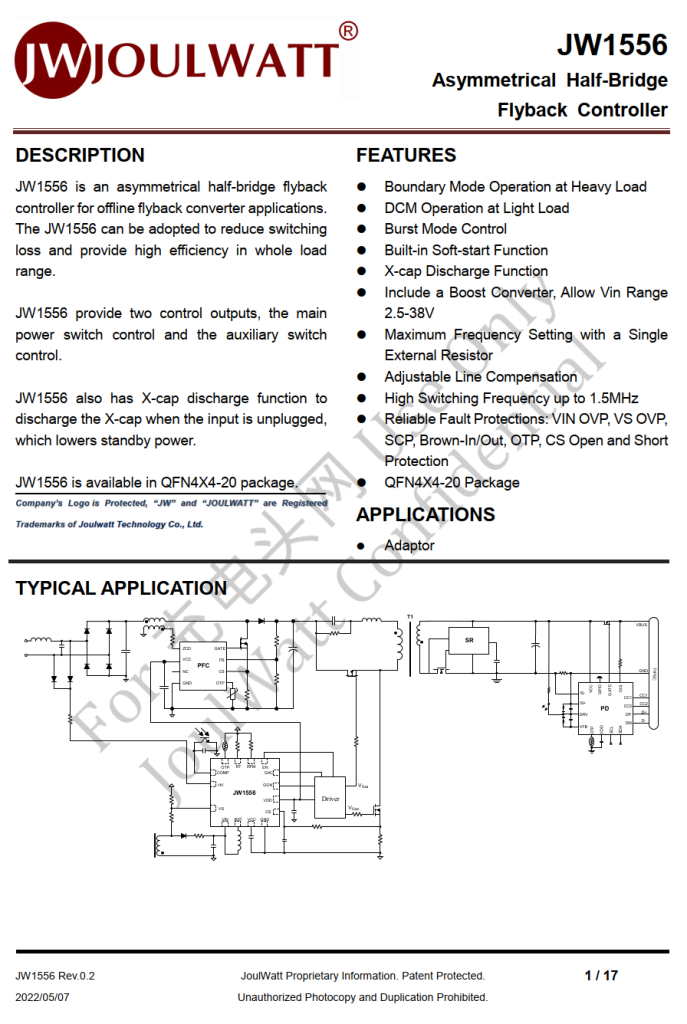

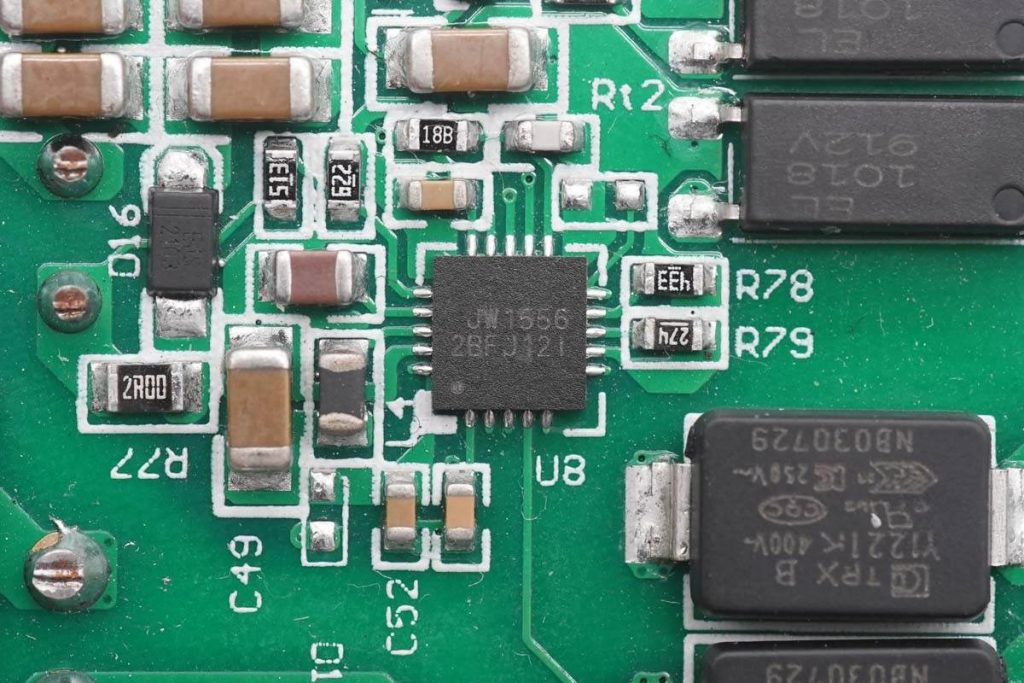

杰华特 JW1556 是一款非对称半桥反激式控制器，采用 QFN 4x4-20封装，适用于离线反激式转换器应用。集成供电升压转换器，输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-240W快充应用。
杰华特 JW1556 在重负载下使用ZVS模式，支持Adaptive ZVS 开关，实现效率最优化。在轻负载下使用DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。
杰华特 JW1556 可通过单个外置电阻设置工作频率，外围简洁，设计简单。芯片内置软启动功能，支持VIN OVP、VS OVP、SCP、Brown-In/Out、OTP、CS开路和短路保护等多重保护措施，提高电源系统的可靠性。

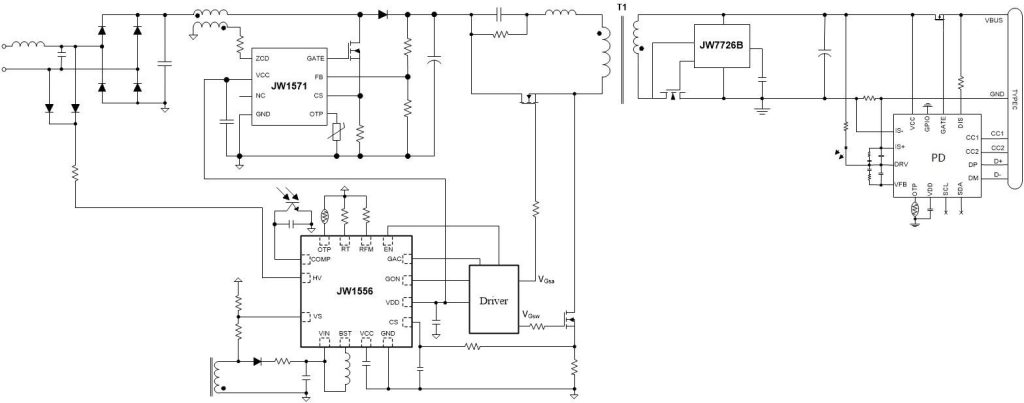

杰华特 JW1556 AHB控制芯片、JW1571 升压PFC控制芯片、JW7726B 同步整流芯片组成的PD 3.1电源典型应用如上图所示，杰华特可提供面向PD 3.1应用的一站式解决方案。
充电头网总结
在PD 3.1规范新增的28V、36V、48V固定电压档位以及AVS可调电压档位应用中，相比QR、ACF等拓扑结构，AHB非对称半桥拓扑在效率等方面有着明显优势。随着PD 3.1快充市场的成熟，AHB拓扑将逐渐普及，在小体积充电器上取代传统反激拓扑，以获得更高的效率，更小的体积。
杰华特提前布局 AHB 控制器市场，在国内率先推出非对称半桥反激式控制器 JW1556，支持 Adaptive ZVS 开关，实现效率最优化；外围电路简洁，简化电源设计，内置多重保护措施，提高系统的可靠性，为AHB控制器选型提供全新的选择。
