近期充电头网又拿到了华为一款65W USB-C快充充电器，与此前拆解的华为同功率快充产品相比，这款的特殊之处在于其是专门在印度使用的电源，配备标准印规插脚，支持100-240V宽电压输入以及65W输出。下面充电头网就带来华为这款65W USB-C充电器的拆解，一起看看内部的用料和设计。

华为65W快充充电器外观

华为这款65W电源适配器采用PC防火材质塑料外壳，腰身亮面处理同时正背面设有小凹面，输入端配置固定国标插脚，另一端自带USB-C输出线设计。

输入端外壳印有充电器参数信息。

产品参数特写

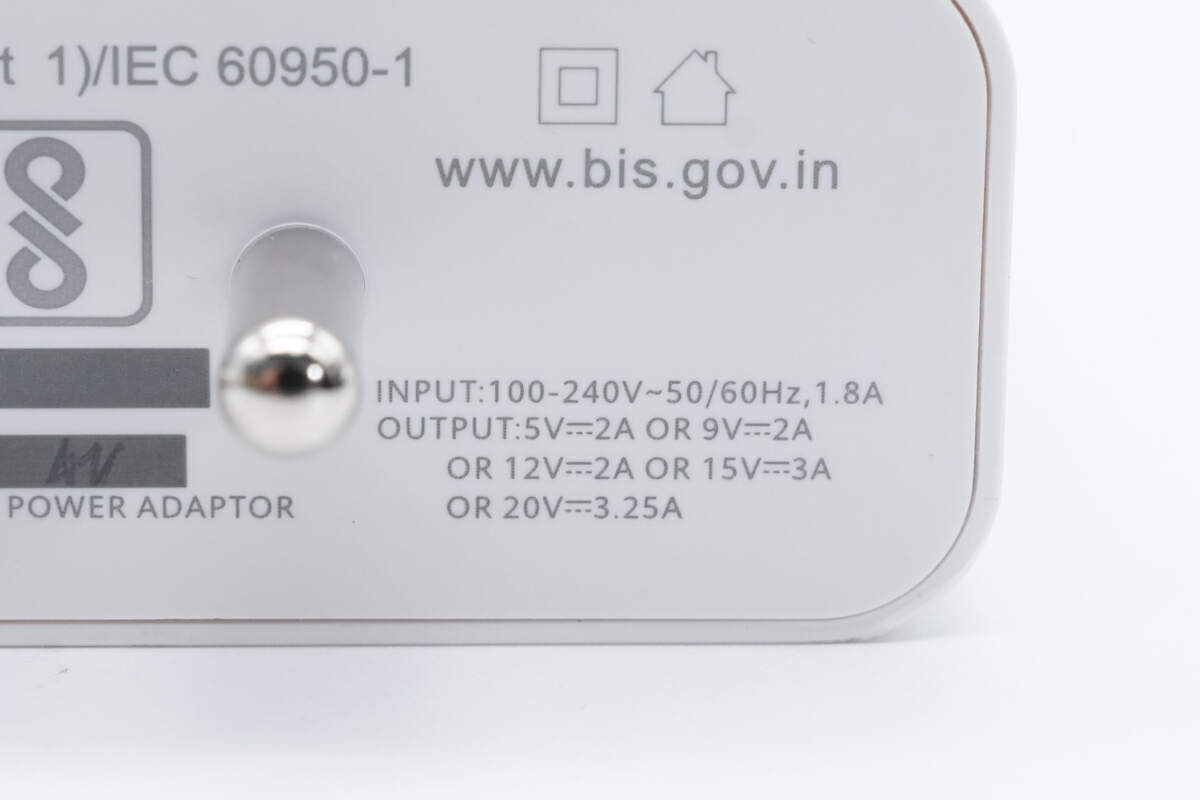

输入：100-240V~50/60Hz 1.8A

输出：5V2A、9V2A、12V2A、15V3A、20V3.25A

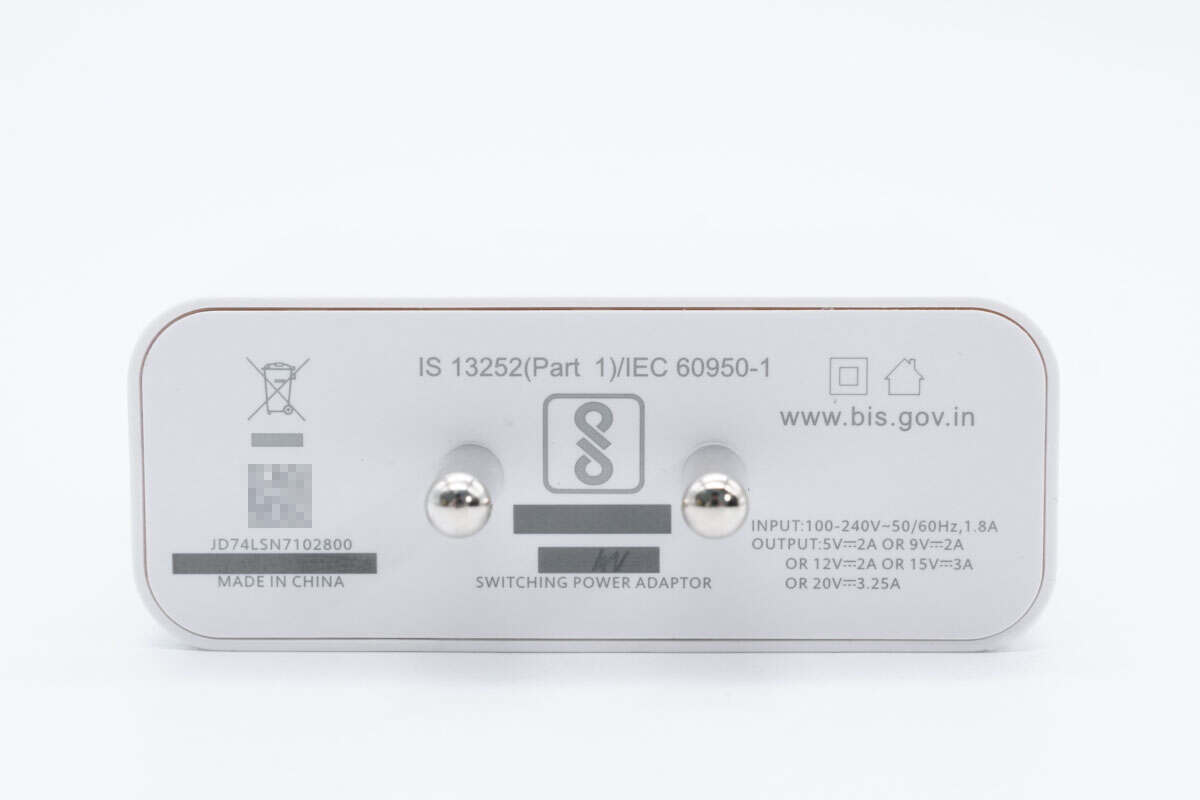

充电器通过了印度BIS安规认证。

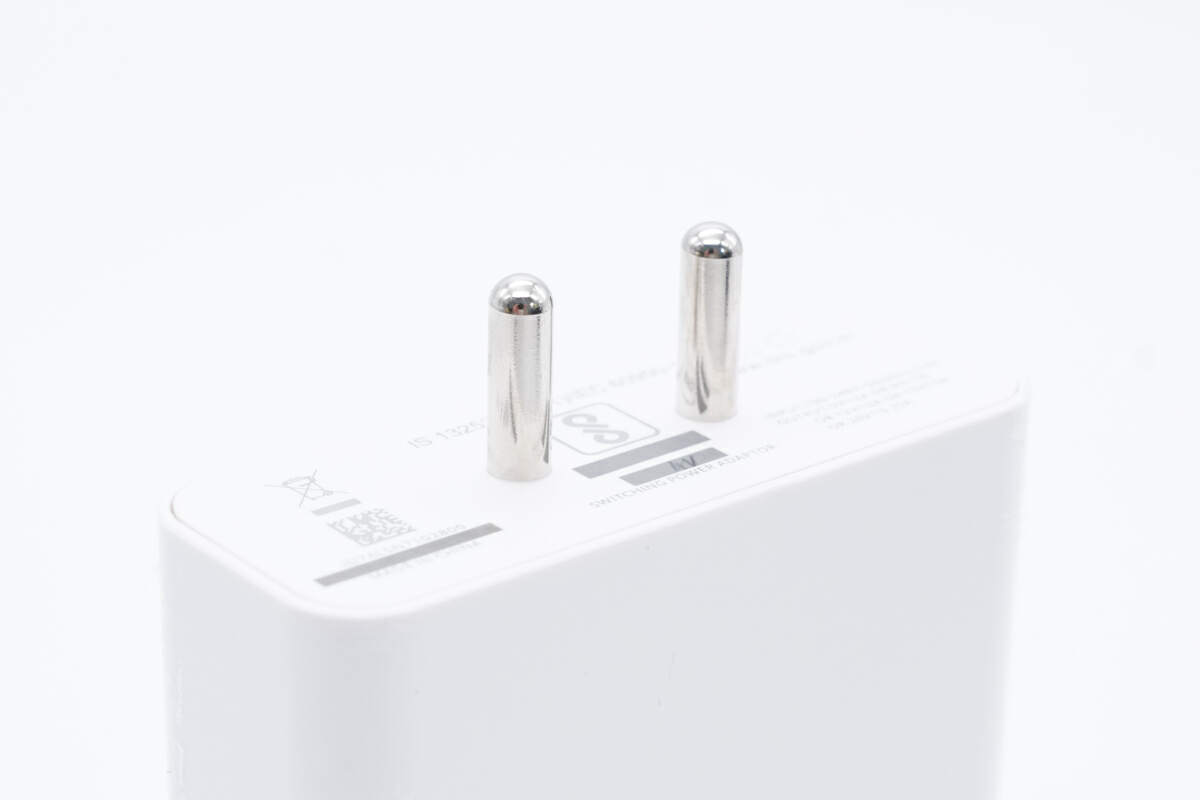

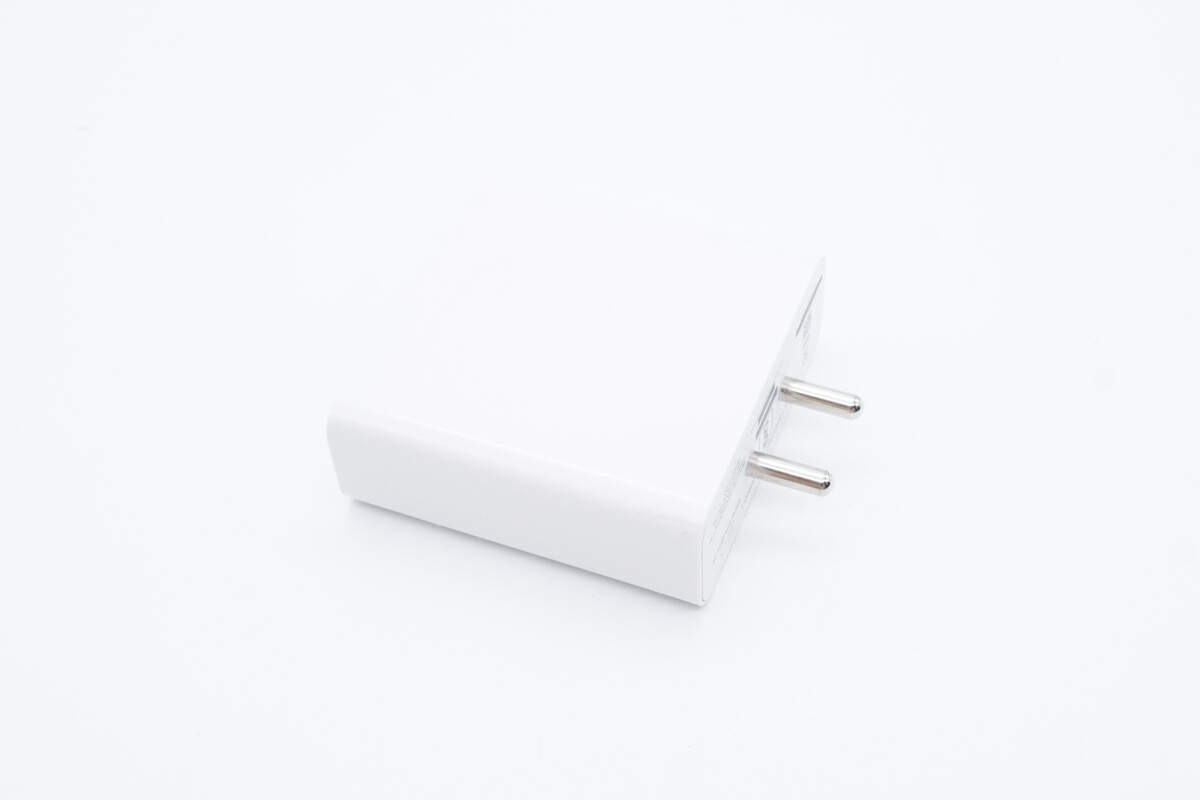

充电器配备印规插脚。

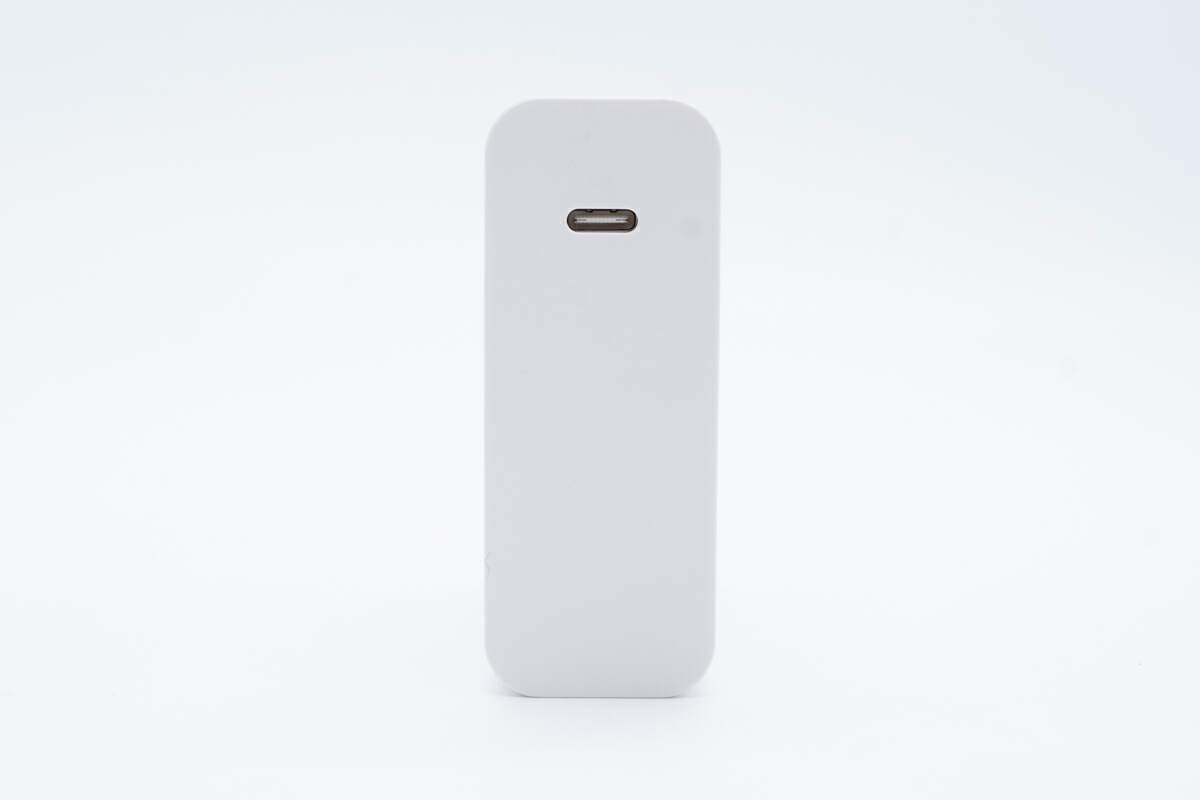

输出端配备单USB-C接口，靠一侧布局。

实测充电器机身长度为73.14mm。

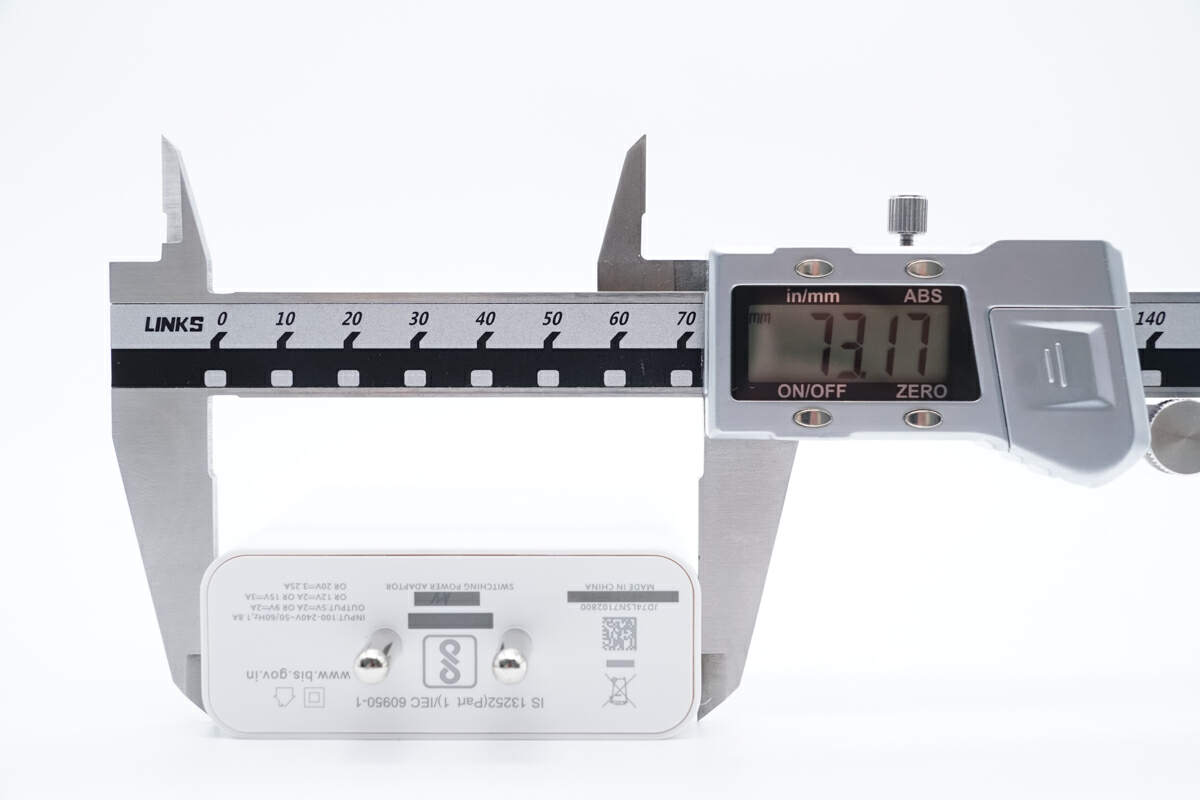

宽度为73.17mm。

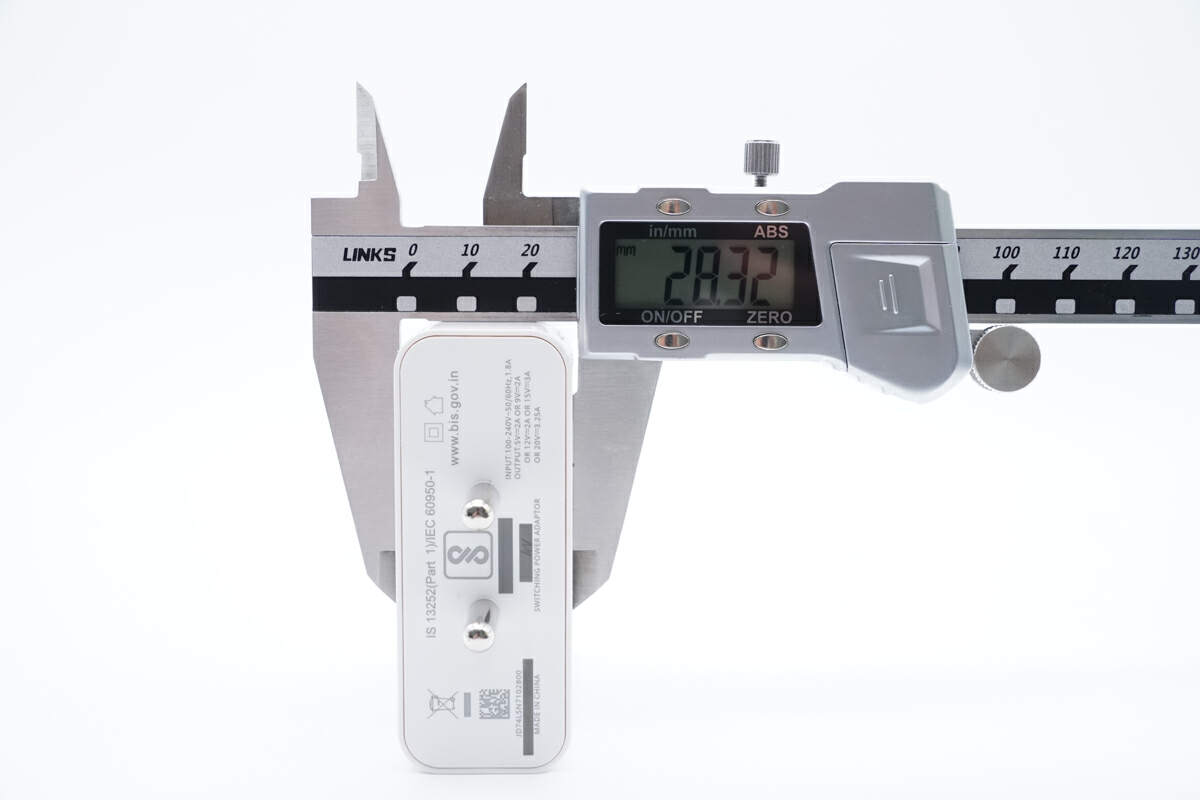

厚度为28.32mm。

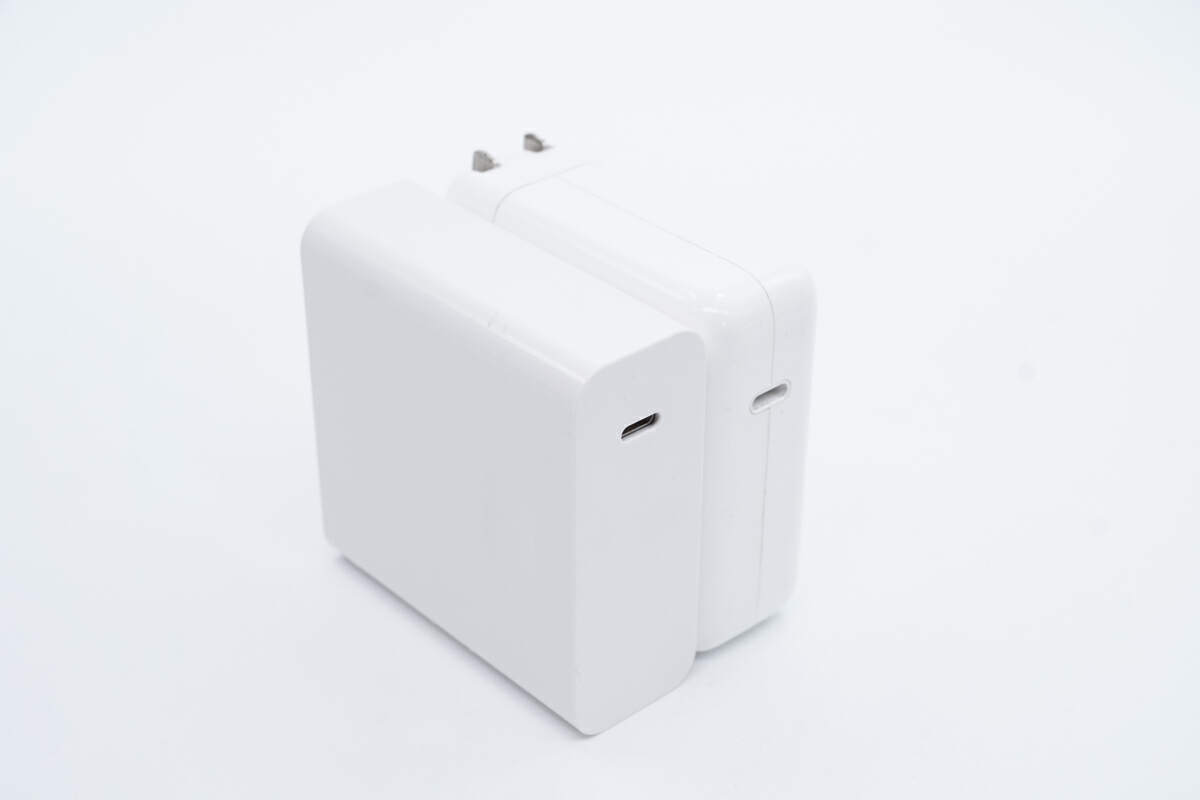

和苹果61W充电器对比，华为这款要稍大一点。

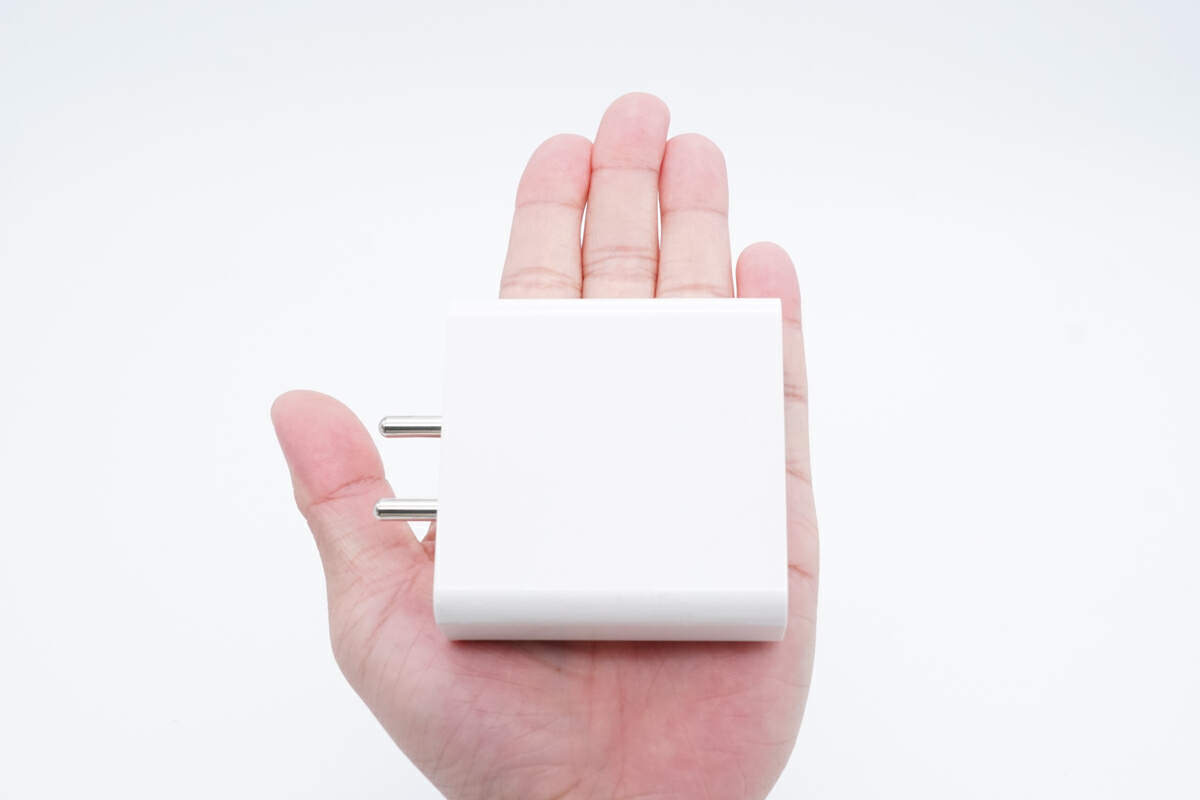

产品拿在手上的大小直观感受。

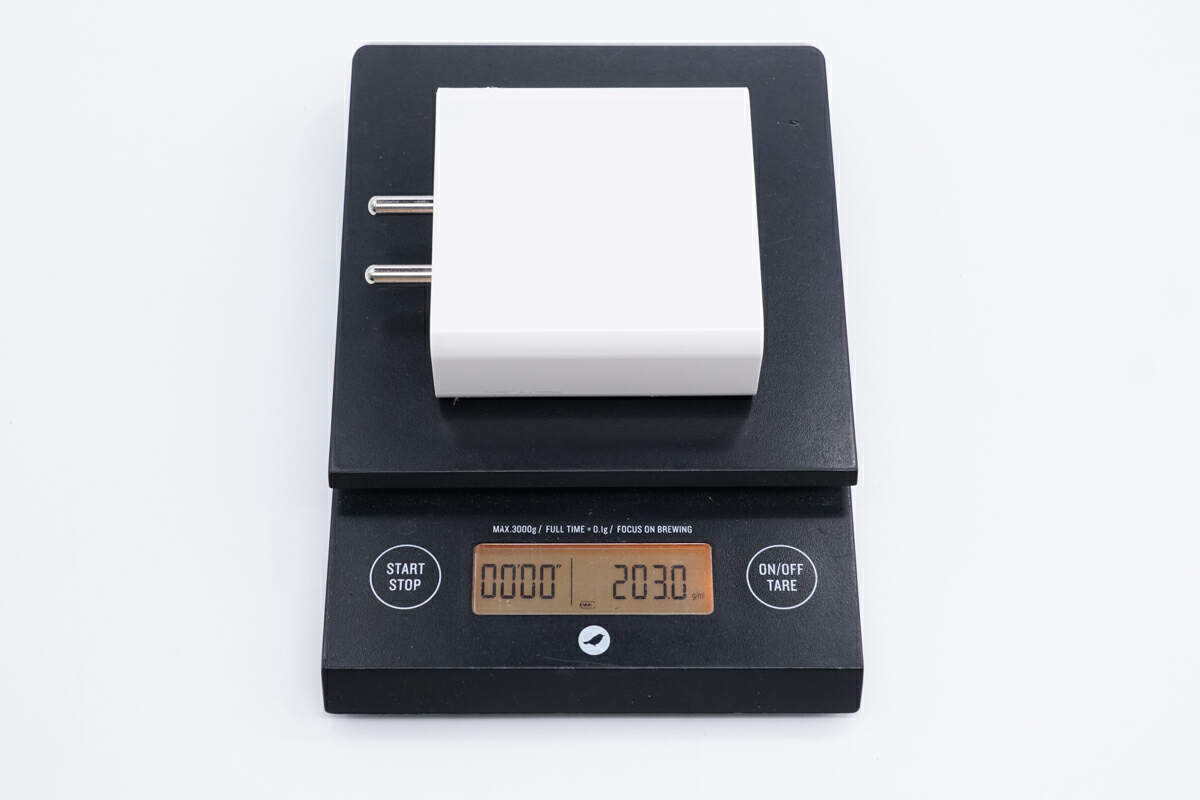

另外测得充电器净重约为203g。

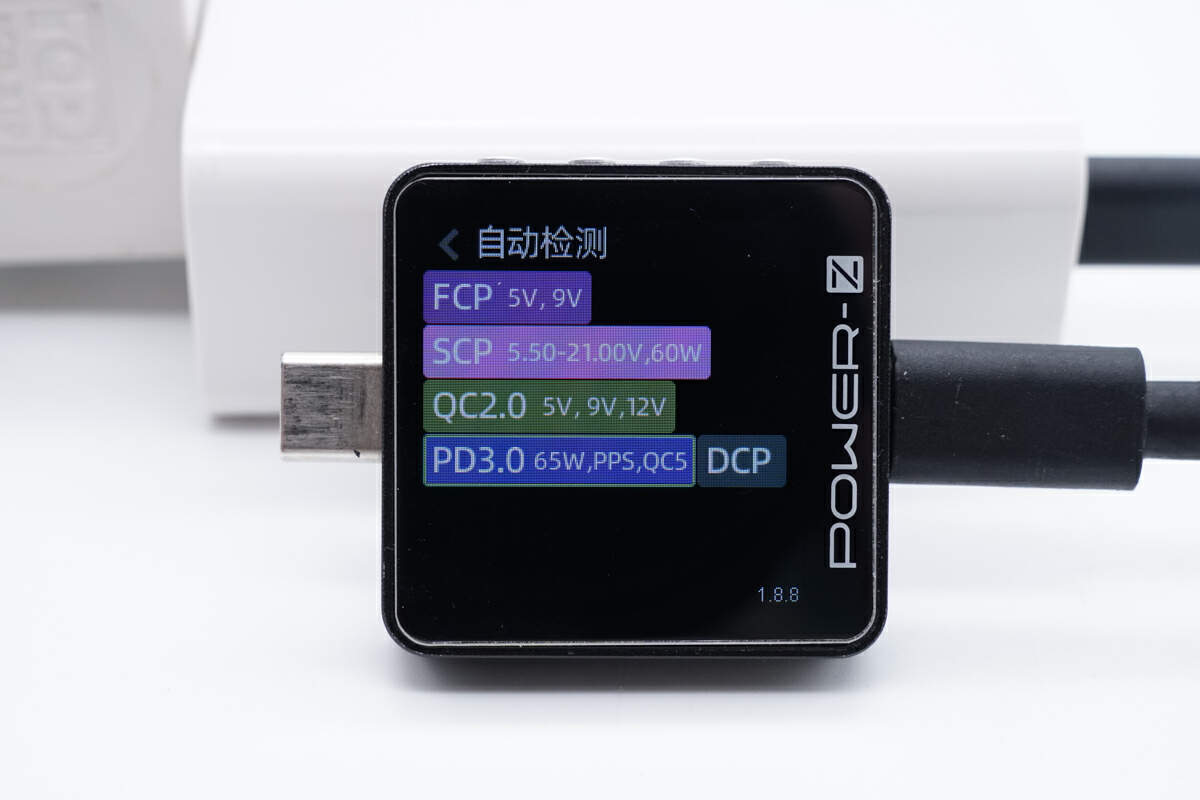

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。

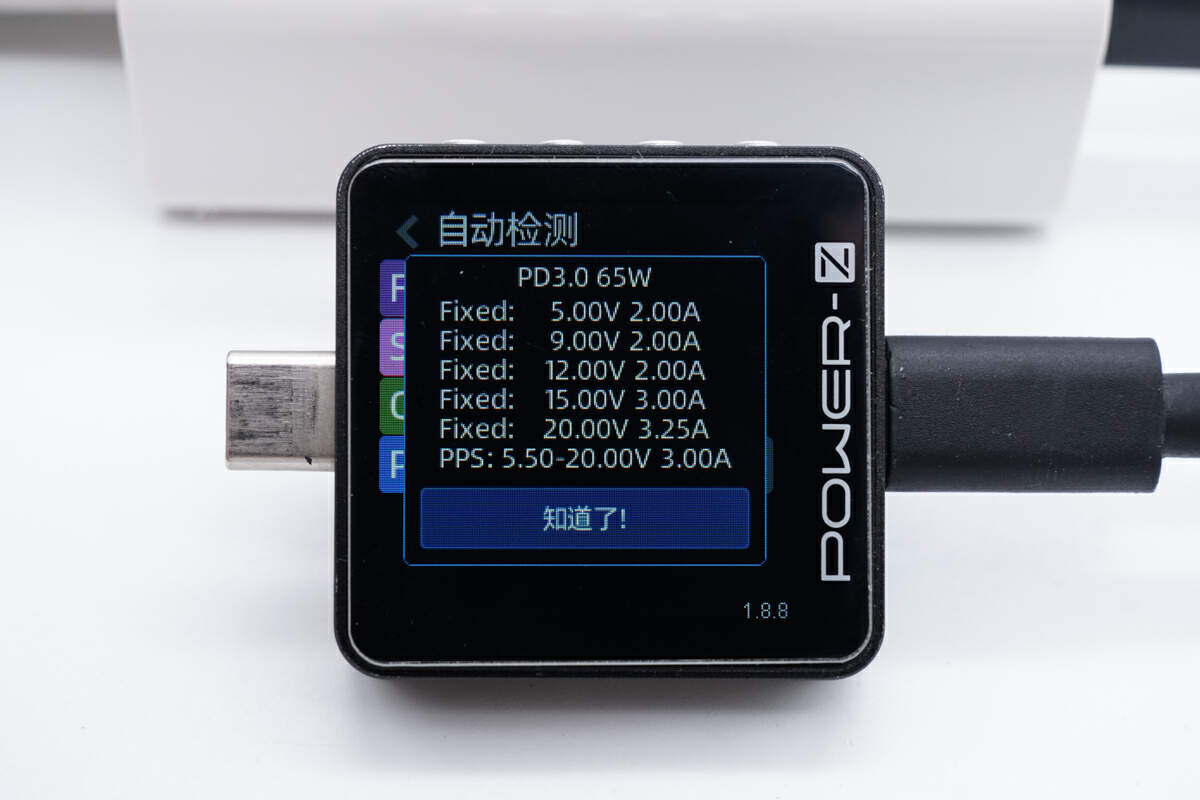

PDO报文显示USB-C口还具备5V2A、9V2A、12V2A、15V3A、20V3.25A五组固定电压档位，以及5.5-20V3A一组PPS电压档位。

华为65W快充充电器拆解

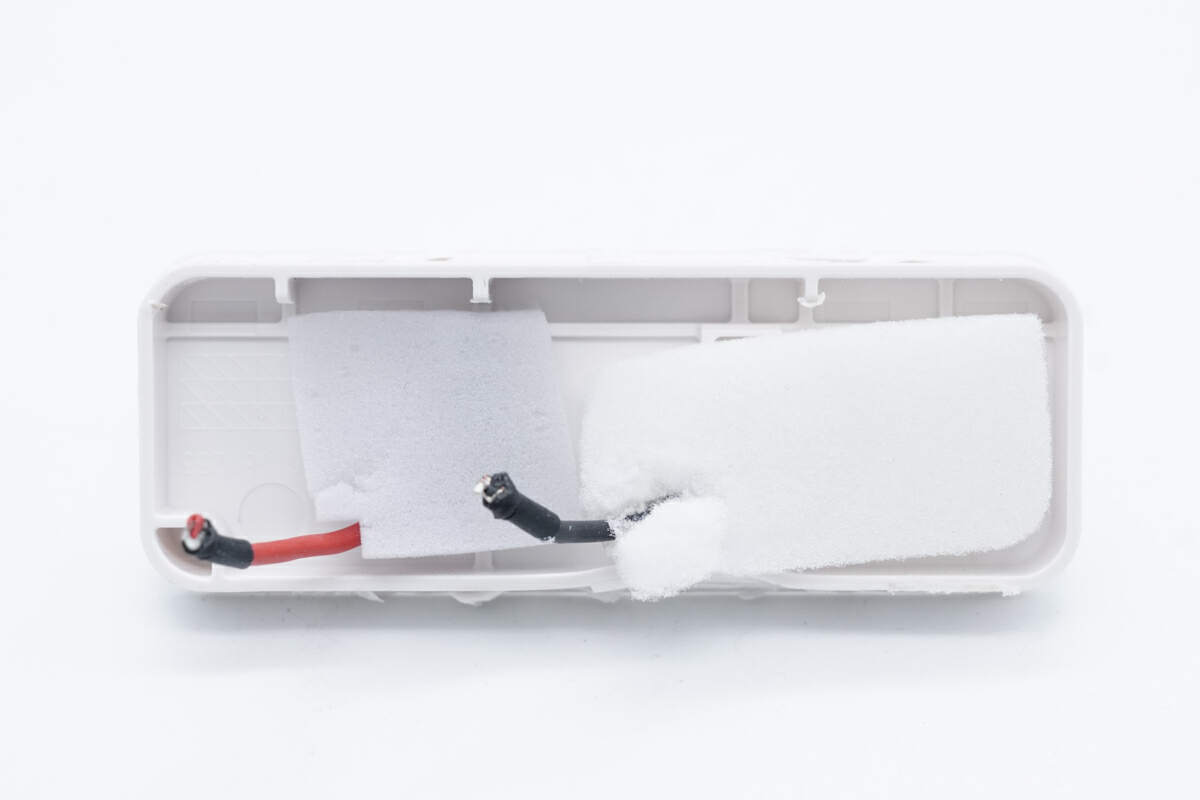

将输入端外壳拆开，外壳上贴有海绵进行保护，导线焊接端外套绝缘管。

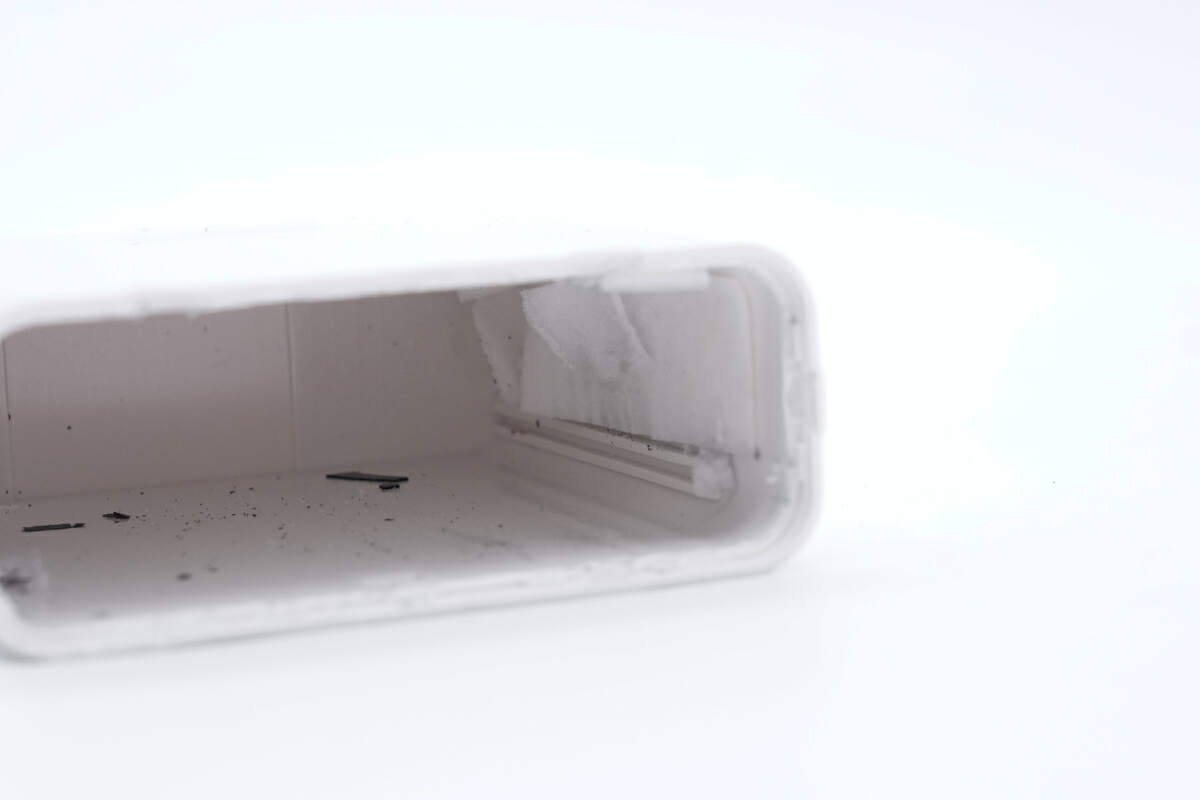

取出PCBA模块，主壳体内部两侧设有固定滑道，同时还贴有海绵。

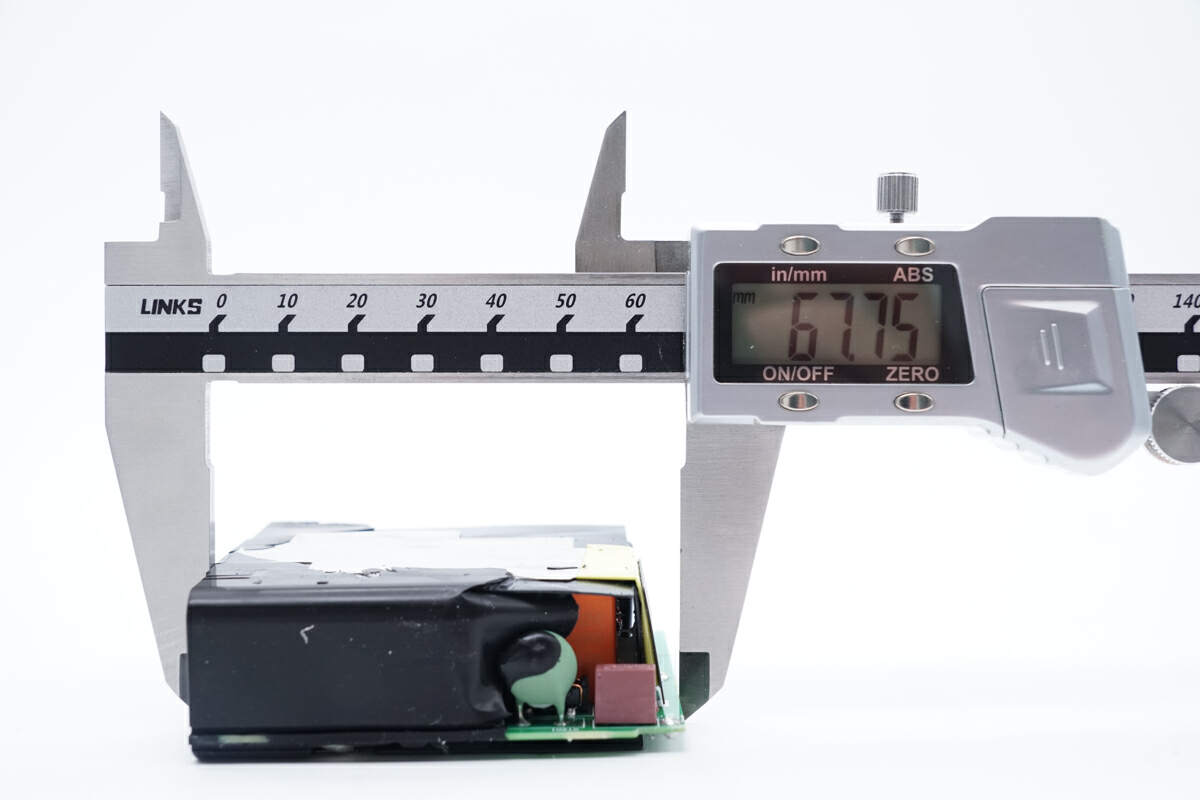

测得PCBA模块长度为67.75mm。

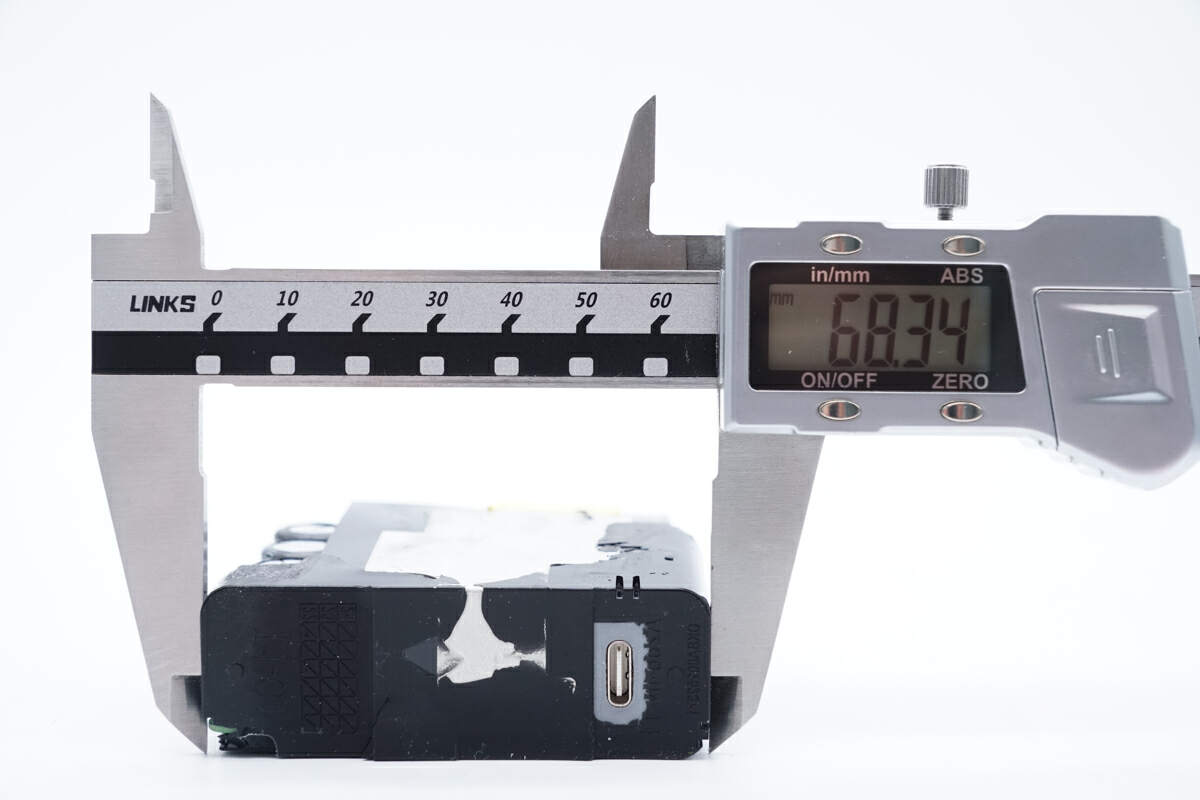

宽度为68.34mm。

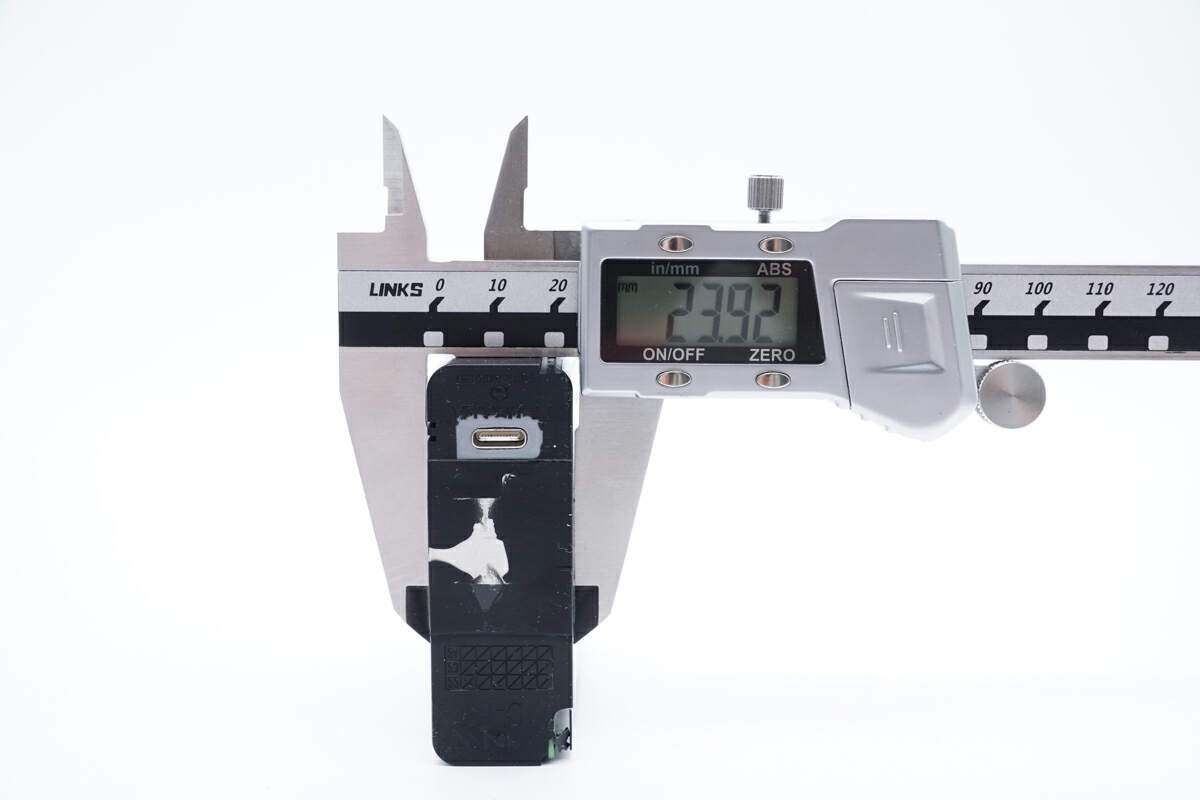

厚度为23.92mm。

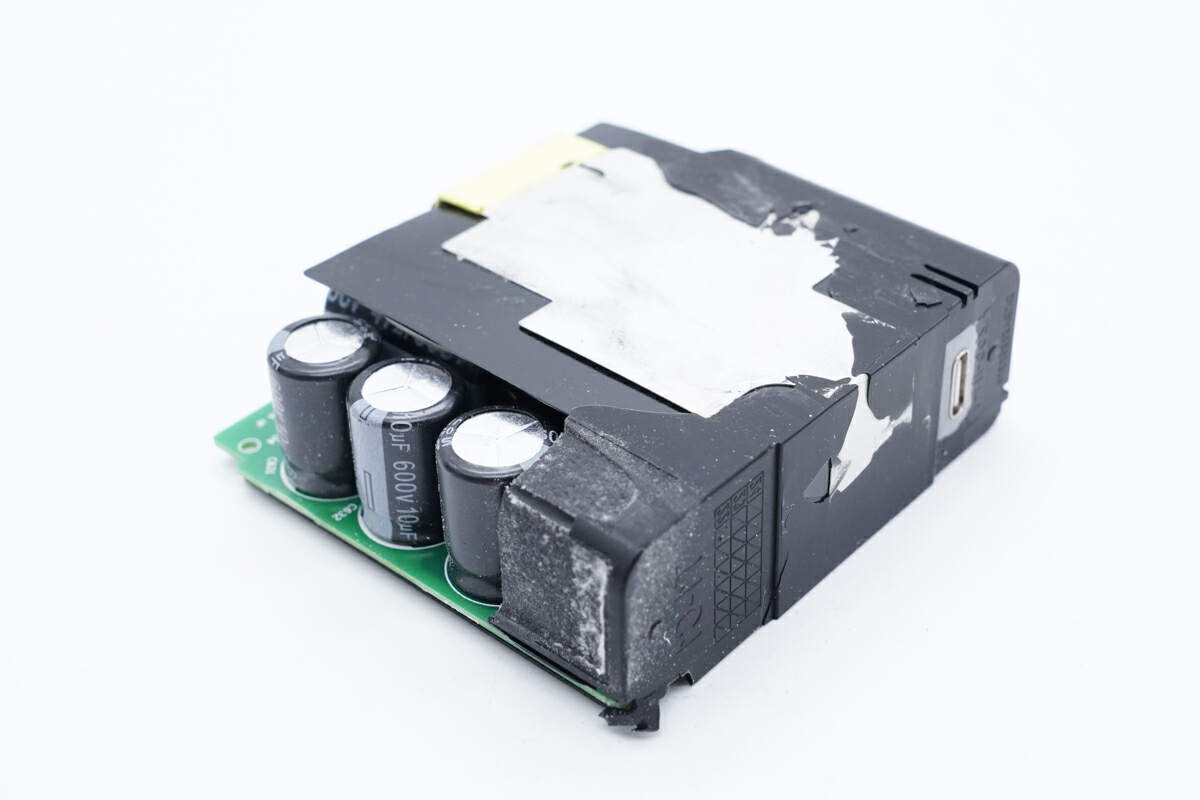

PCBA模块大量填充导热胶，同时覆盖散热片帮助散热。

散热片内侧设有麦拉片进行隔离绝缘。

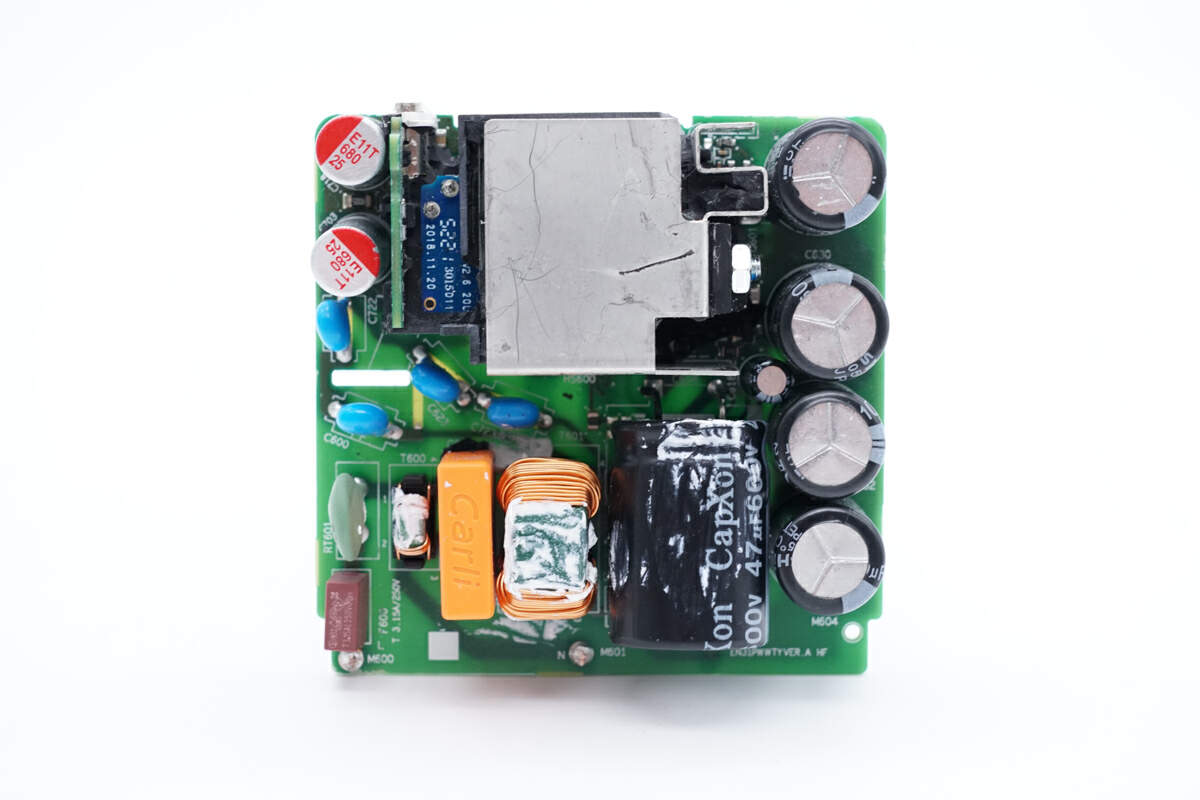

将导热胶清理干净，主板正面设有延时保险丝、共模电感、高压滤波电解电容、输出滤波固态电容等器件，变压器区域还覆盖散热片。

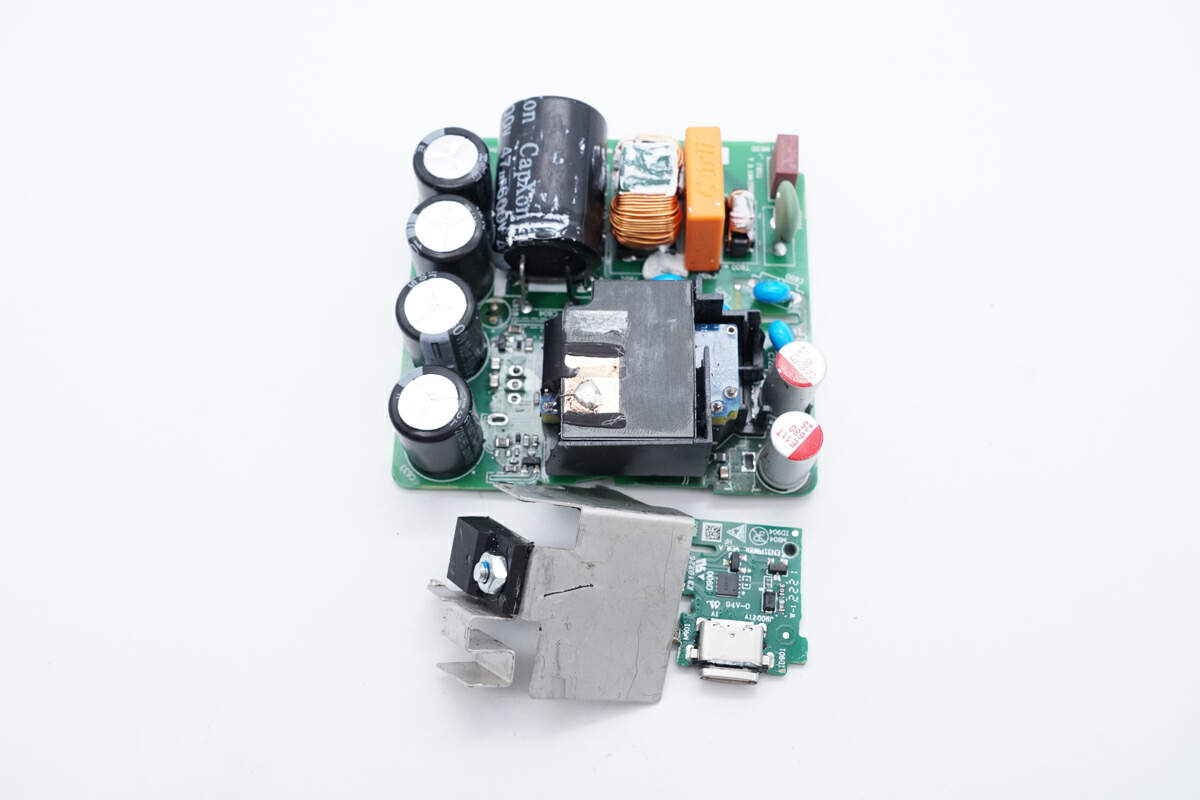

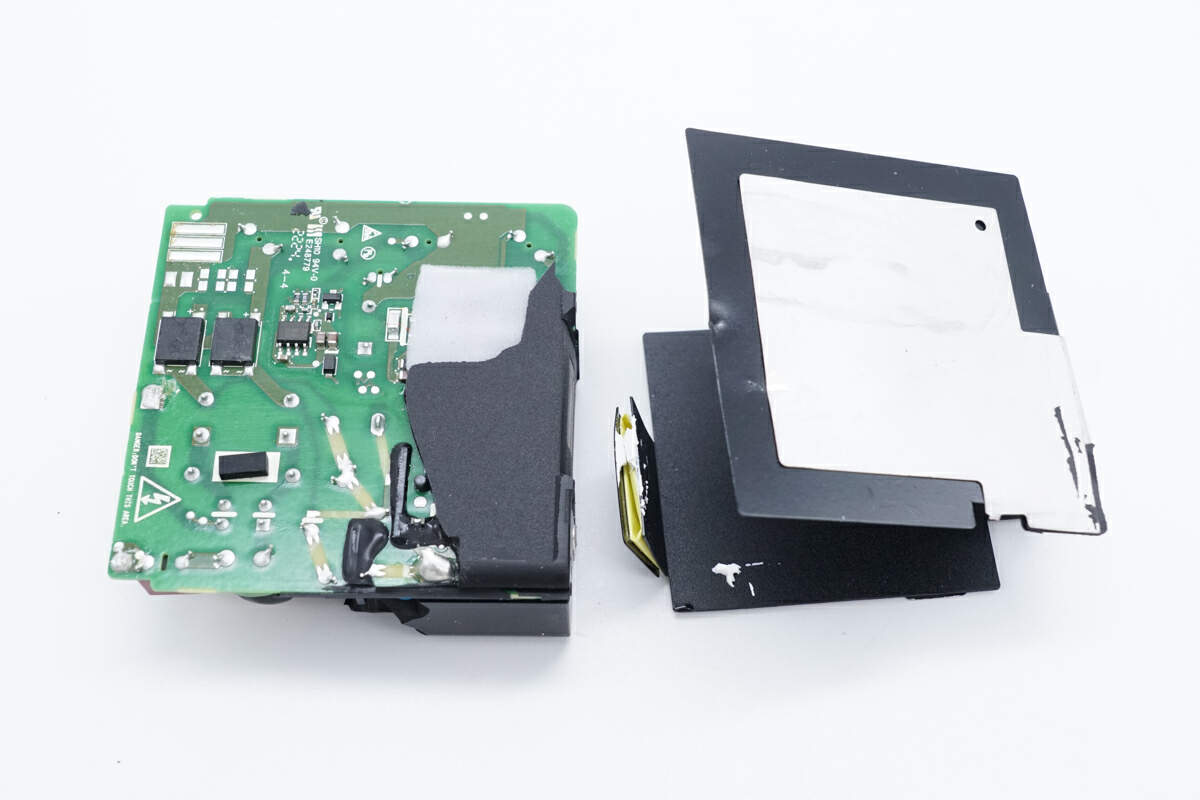

将散热片拆下，侧面通过螺丝固定初级开关管，变压器外套塑料壳保护。

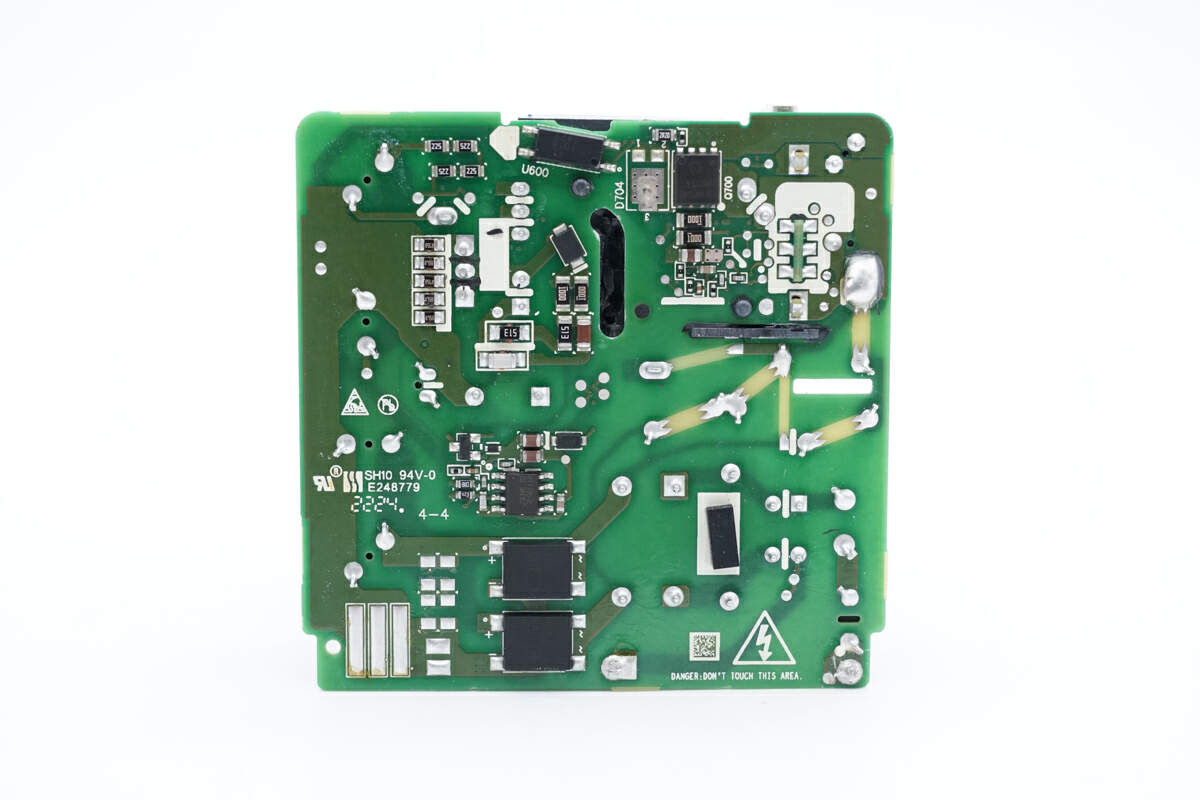

主板背面设有整流桥、初级主控芯片、光耦以及同步整流管。

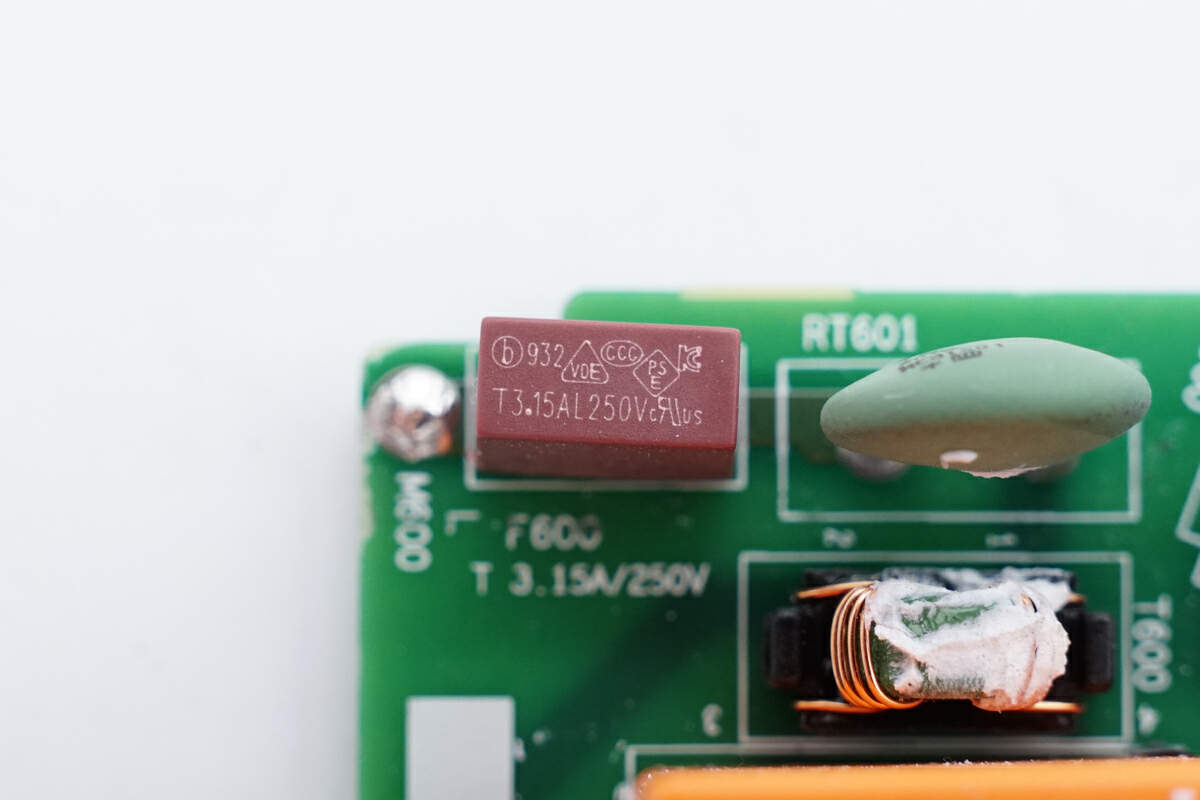

延时保险丝来自贝特电子，出料号932，规格为3.15A250V。

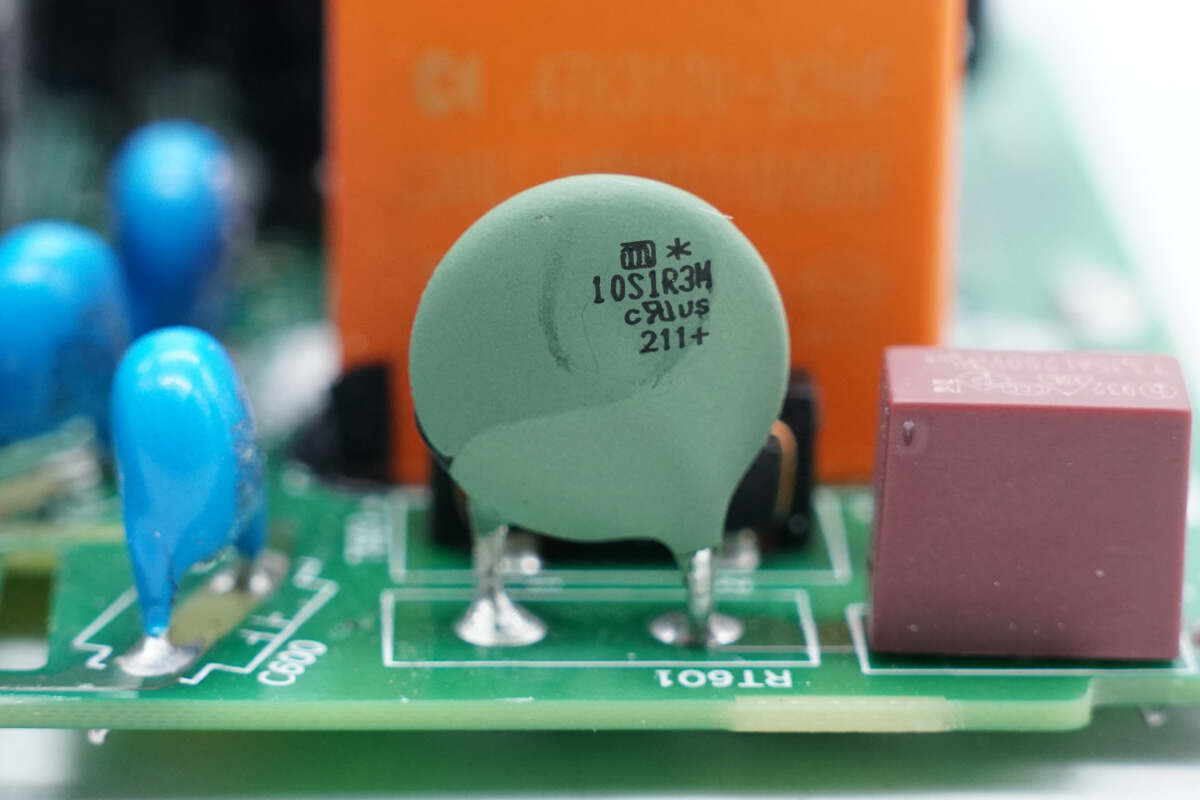

NTC热敏电阻特写，用于抑制上电浪涌电流。

共模电感用于滤除EMI干扰。

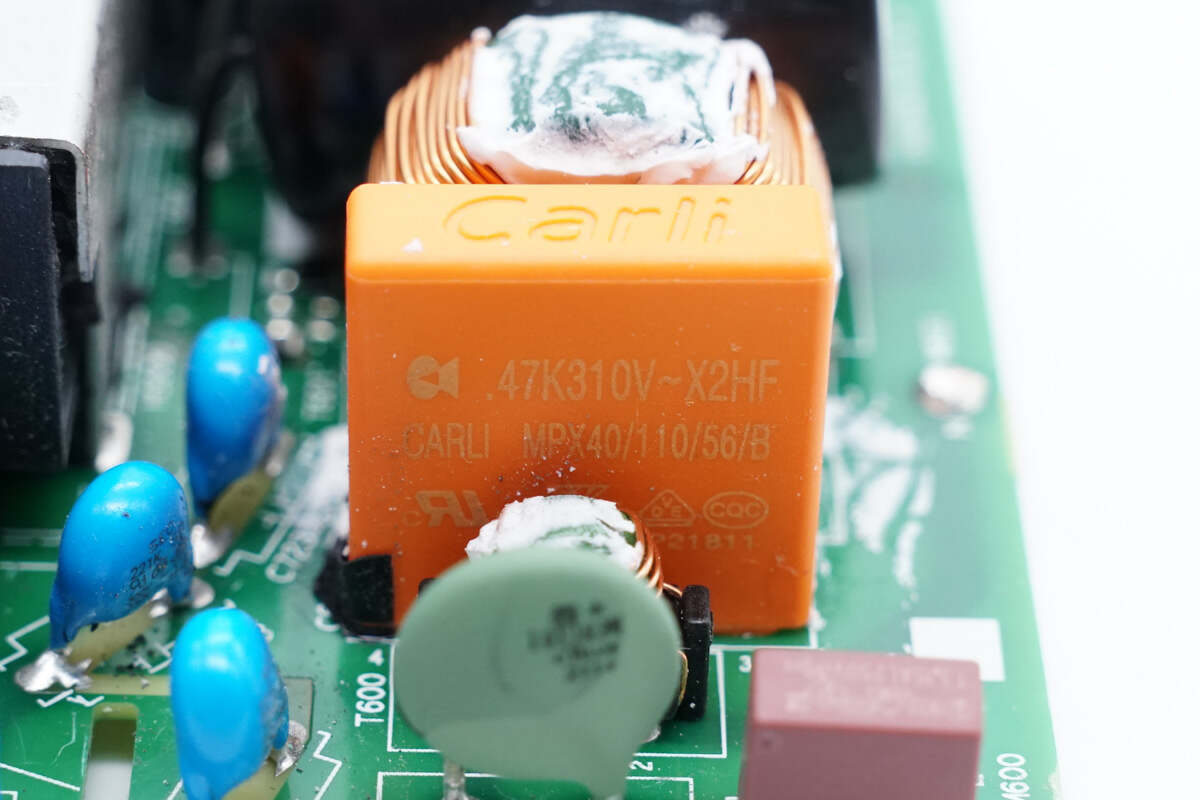

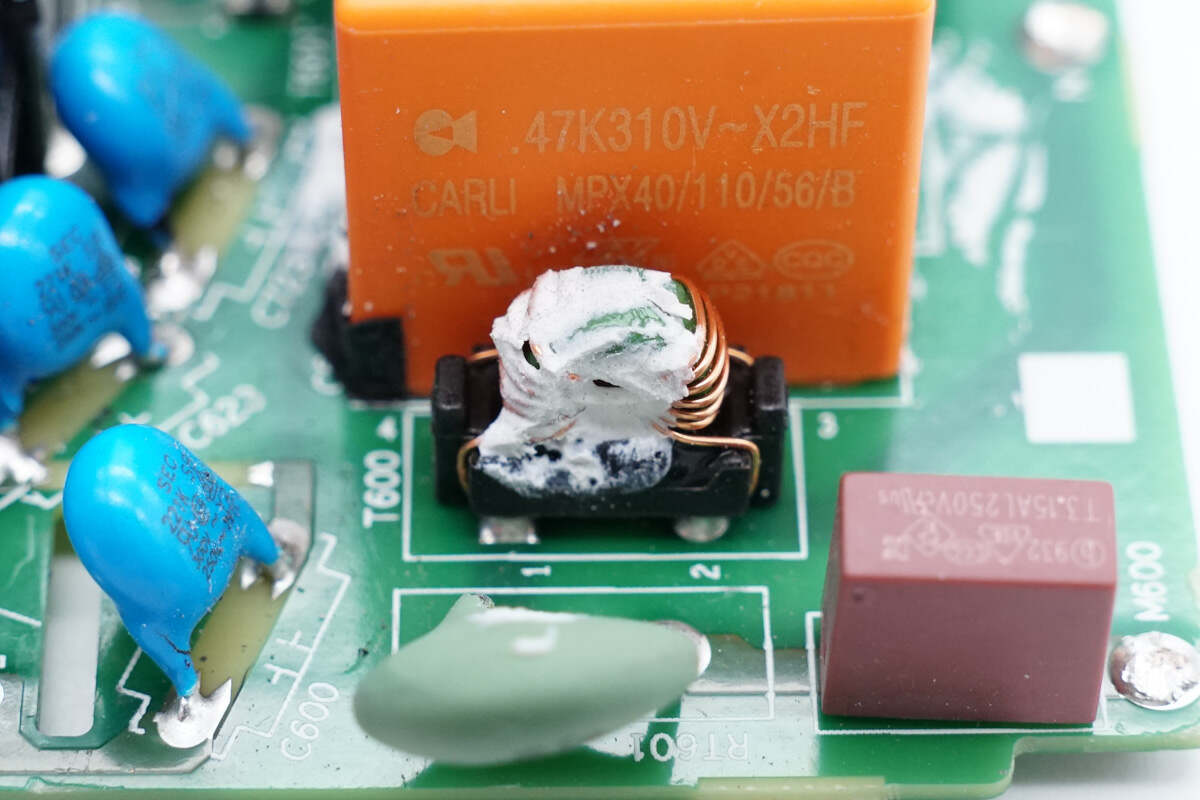

安规X2电容来自凯励，容量0.47μF。

二级共模电感特写。

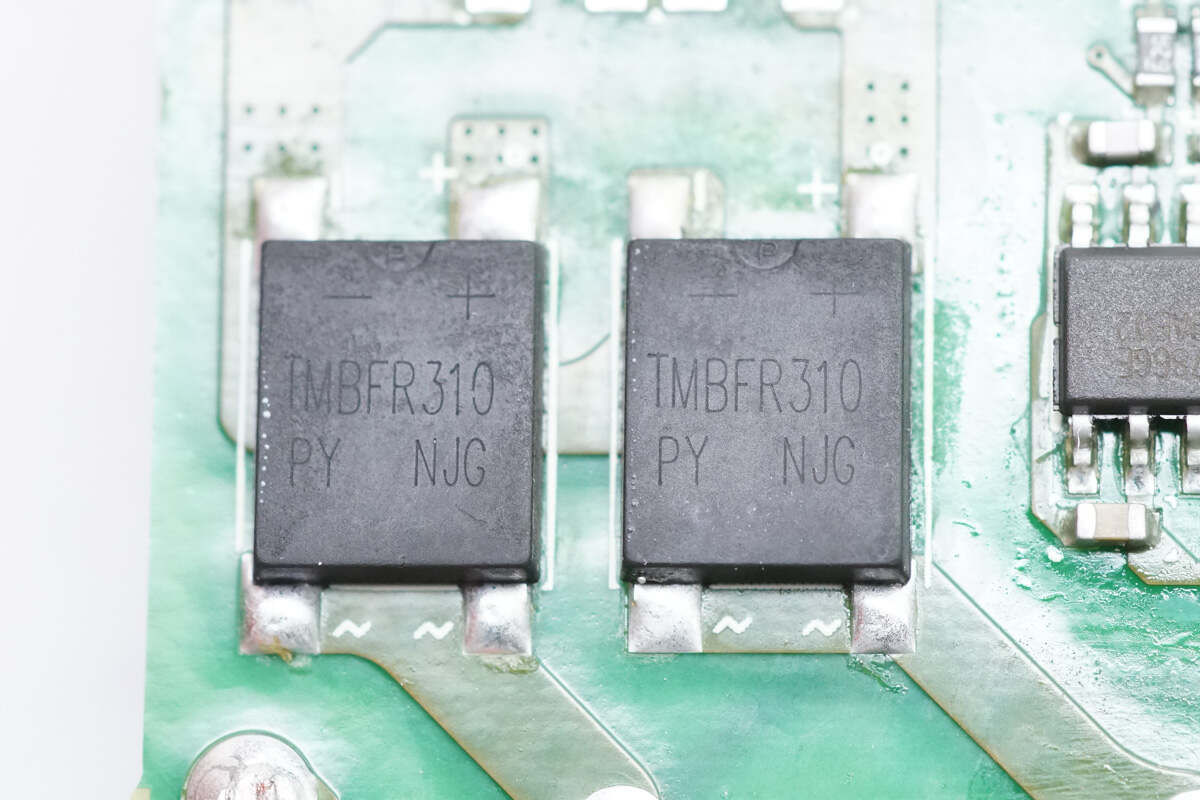

整流桥来自PY平伟，型号TMBFR310，规格为3A 1000V，采用TMBF封装。

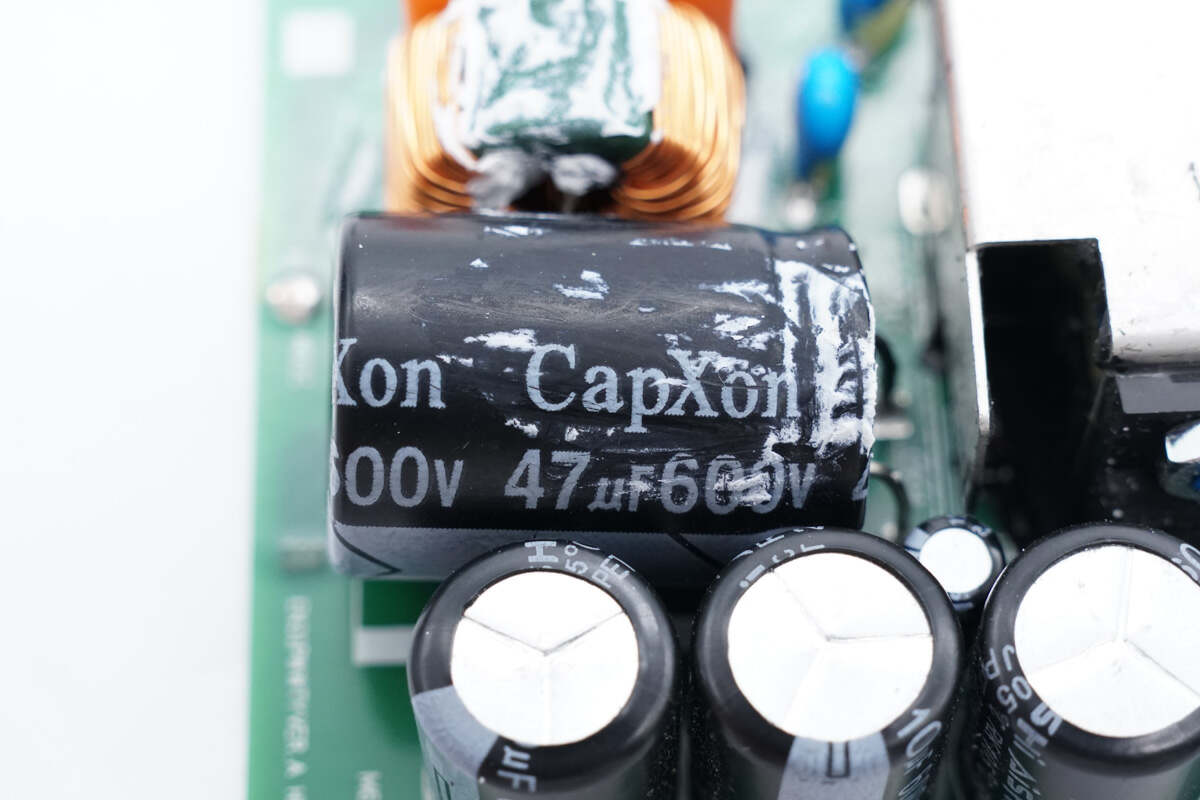

高压滤波电解电容来自CapXon丰宾，规格为47μF600V。

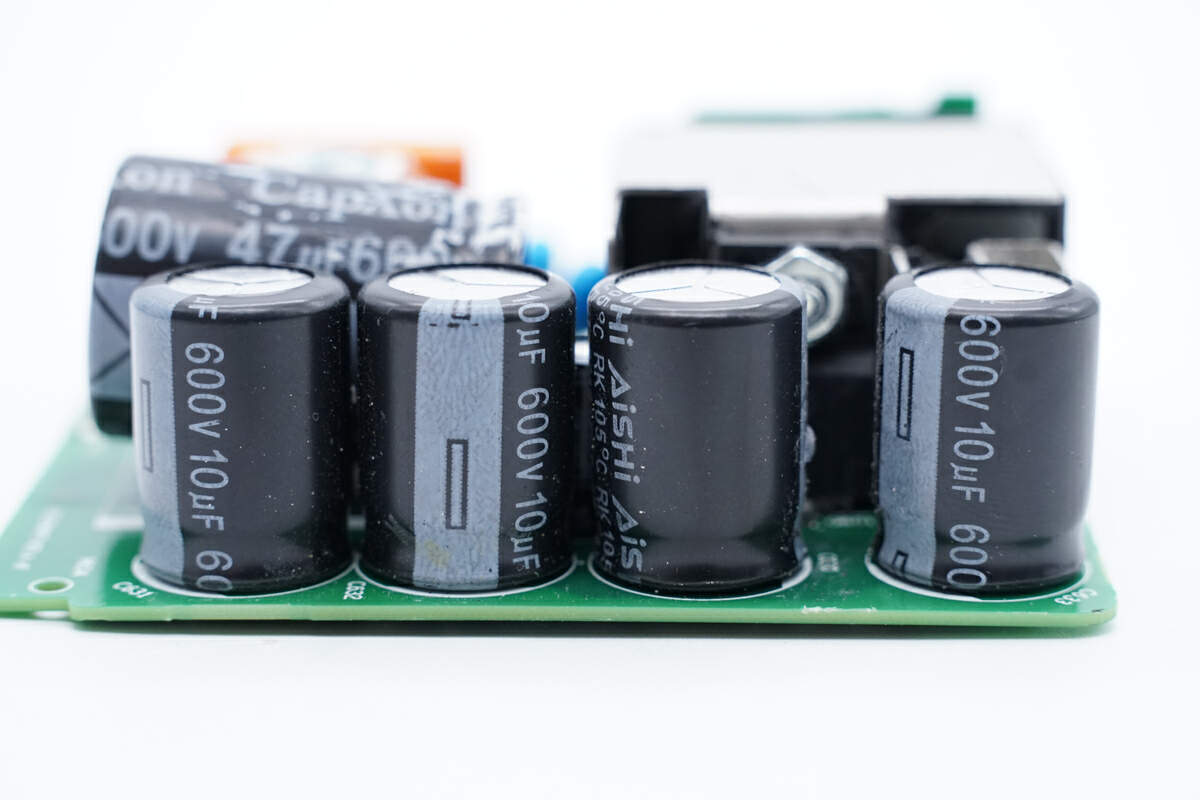

另外四颗高压滤波电解电容来自AiSHi艾华，规格均为10μF600V。

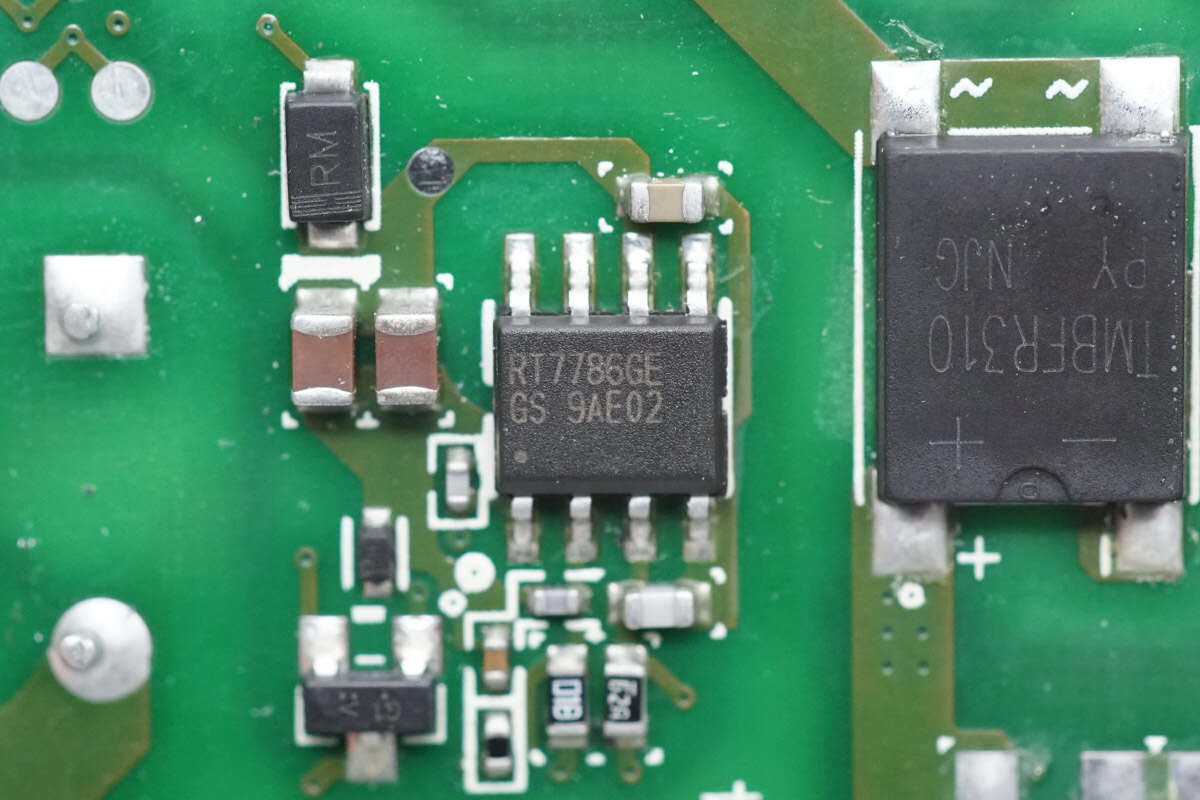

电源主控芯片采用Richtek立锜科技RT7786GE，该系列专门设计用于与RT7207等控制器配合使用，为USB PD或可编程电源适配器提供整体解决方案。RT7786可实现高效率，符合安全标准，在5V待机状态下功耗低于30mW。

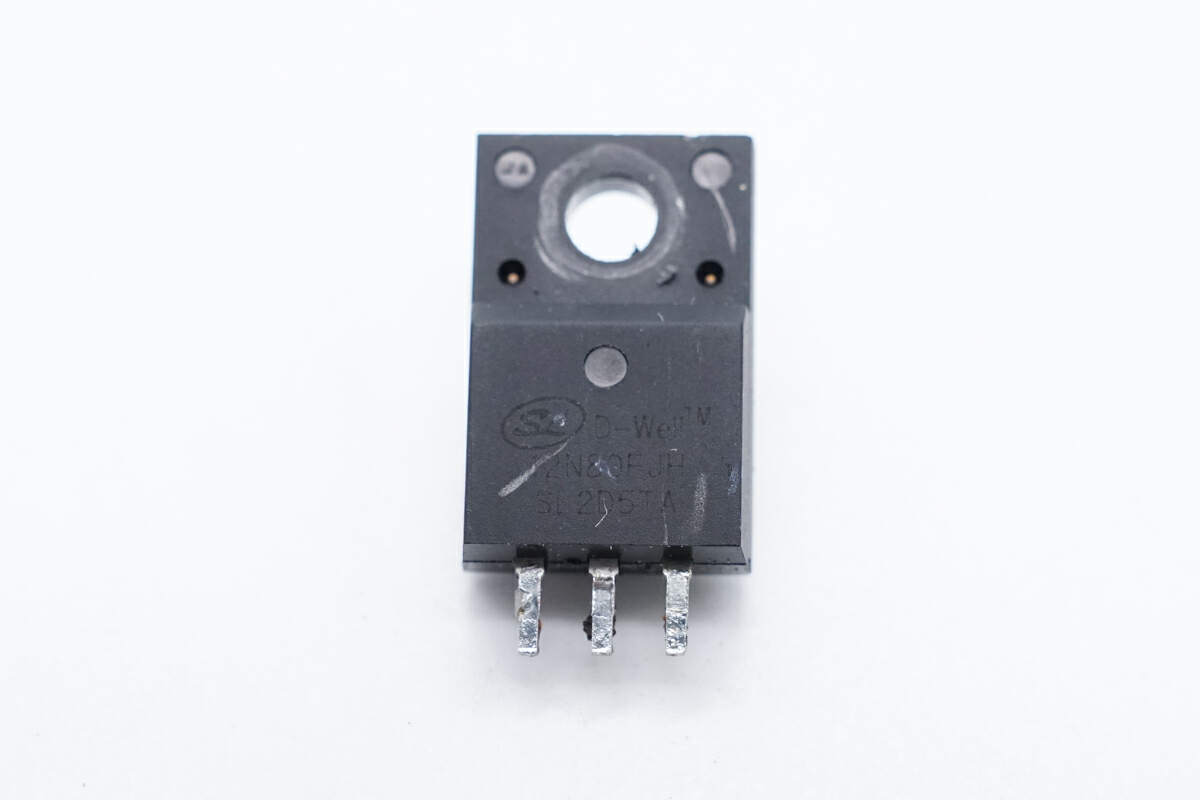

初级开关管采用Silan士兰微D-Well系列超级结高压MOSFET，型号SVSP12N80FJH，NMOS管，耐压800V，导阻0.37Ω，采用TO-220FJH-3L封装。

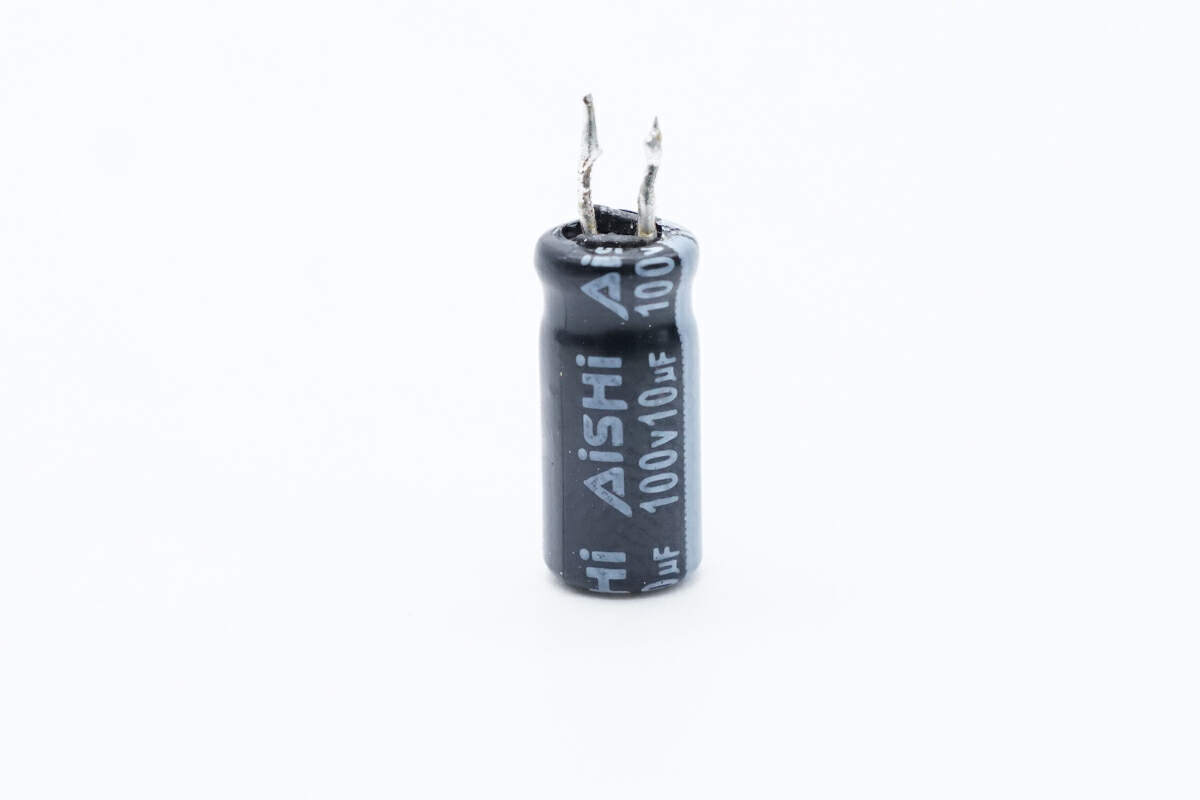

主控芯片供电电容来自艾华，规格为10μF100V。

变压器特写。

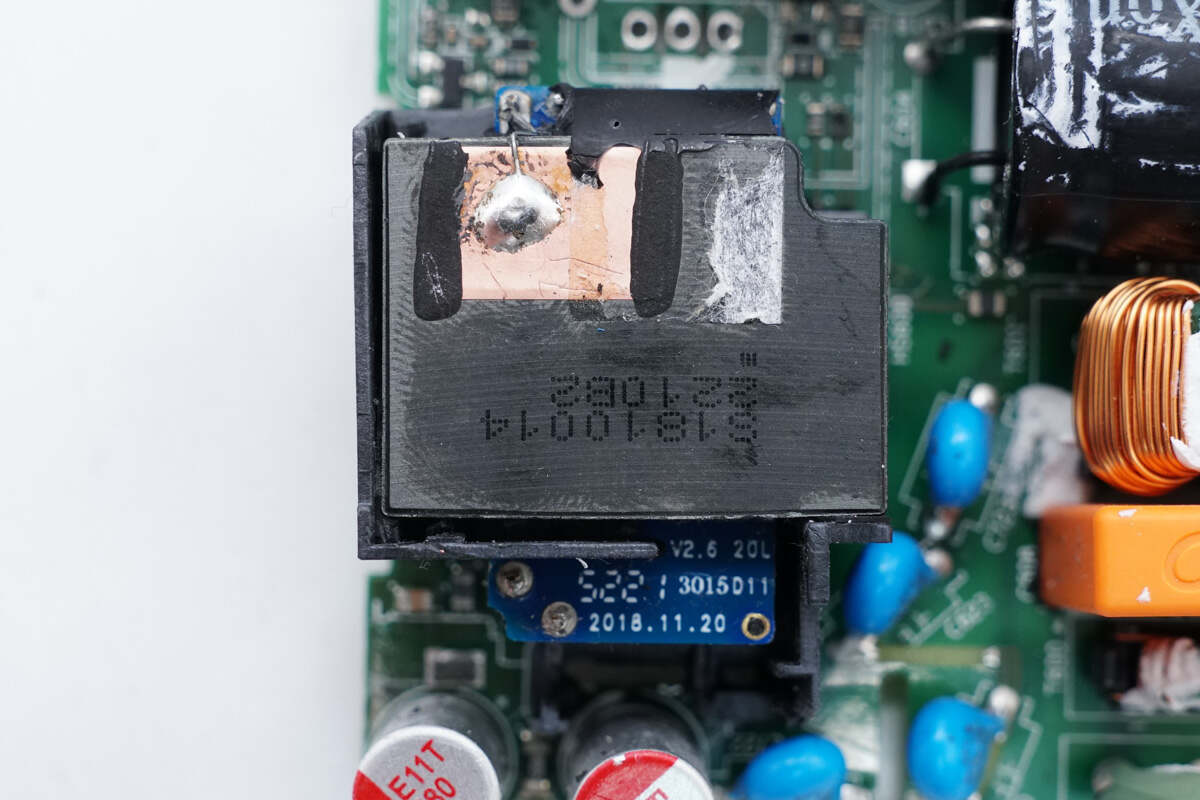

充电器采用平面变压器，并使用独立小板焊接，磁芯上贴铜箔屏蔽。

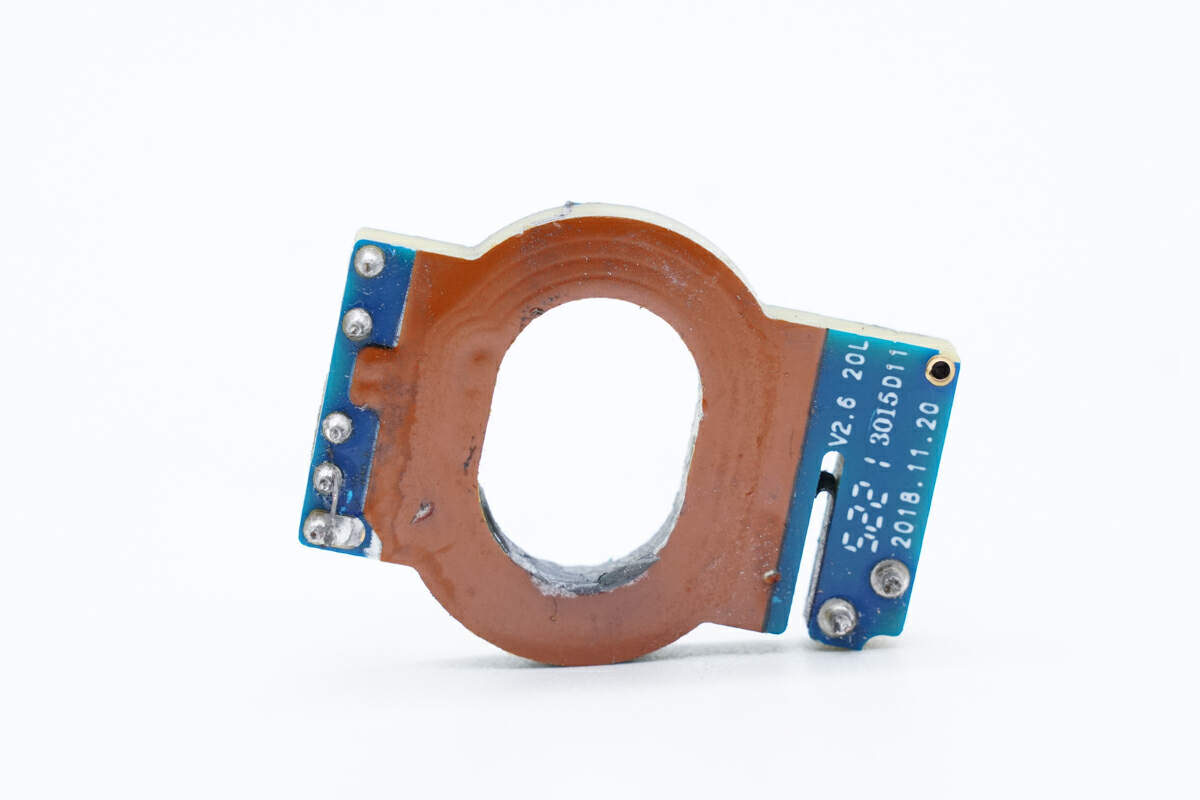

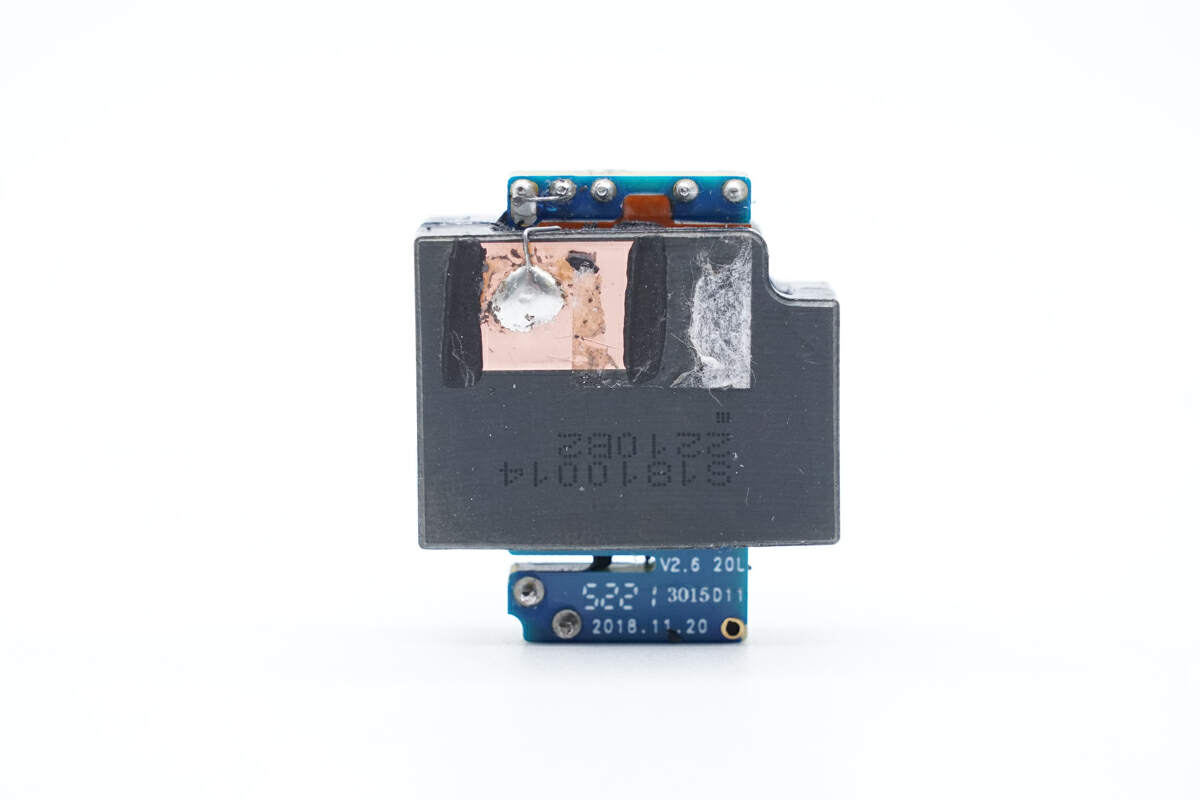

平面变压器小板特写。

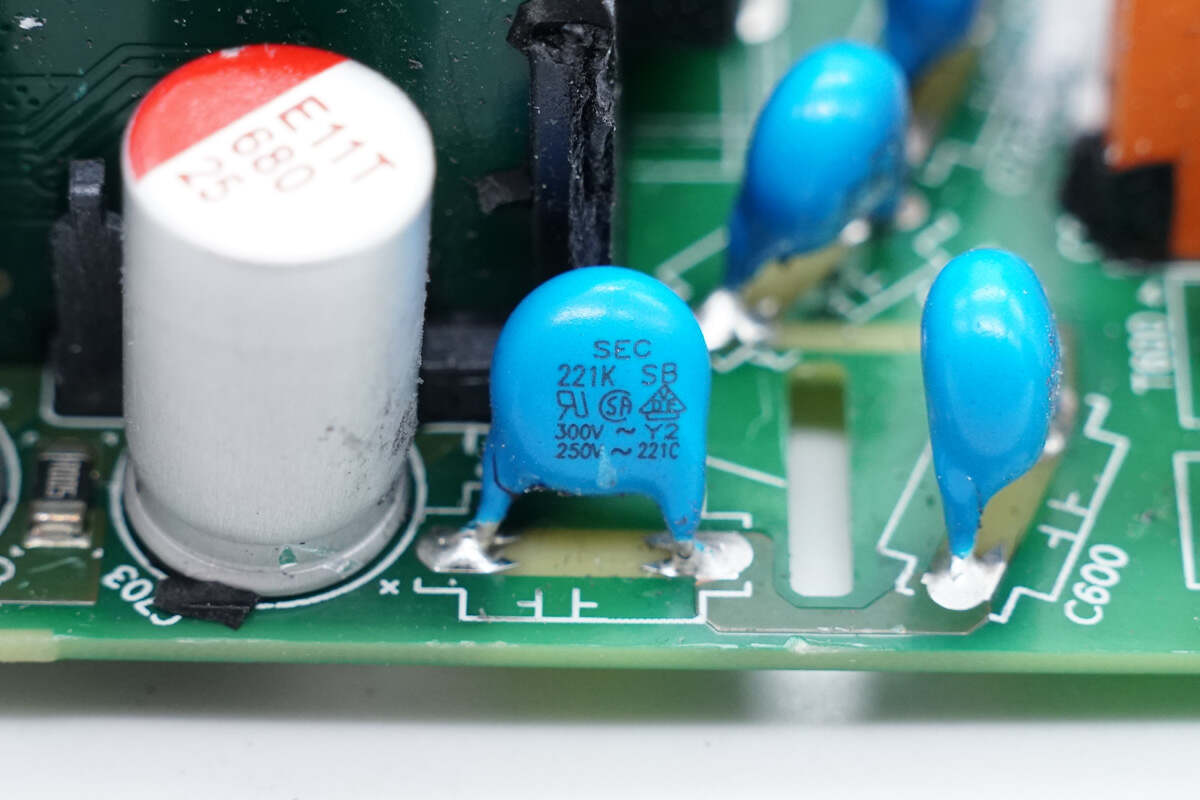

四颗蓝色Y电容均来自SEC成功工业，两两串联连接提升安全性。

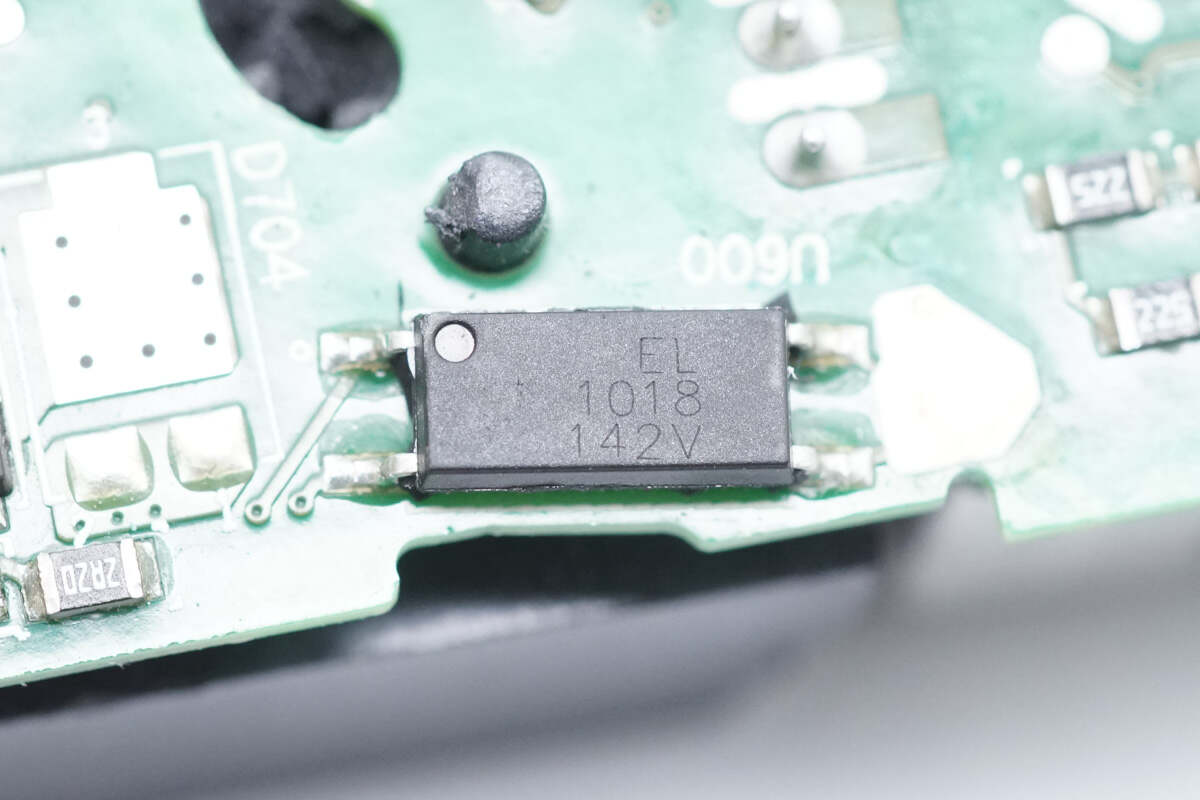

亿光EL 1018光耦特写，用于输出电压反馈。

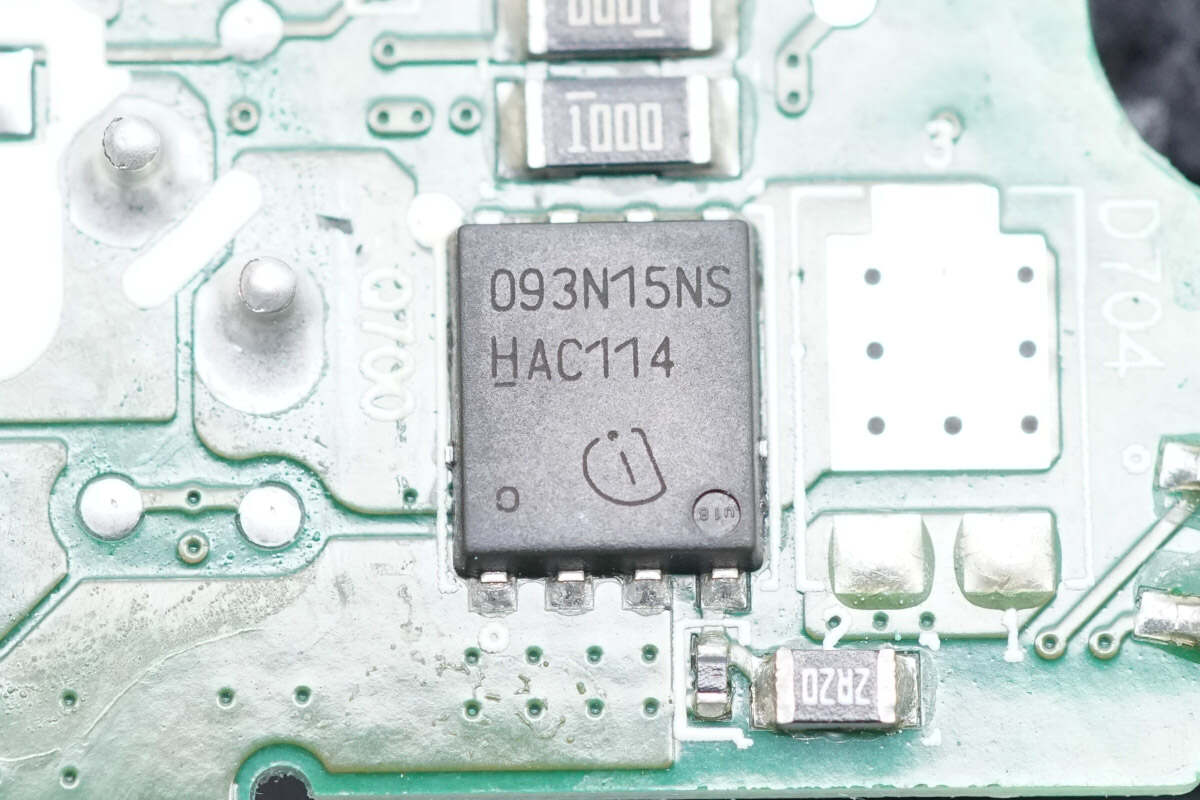

同步整流管来自英飞凌，丝印093N15NS，实际型号为BSC093N15NS5，是一颗耐压150V的NMOS，导阻为9.3mΩ，采用SuperSO8封装。

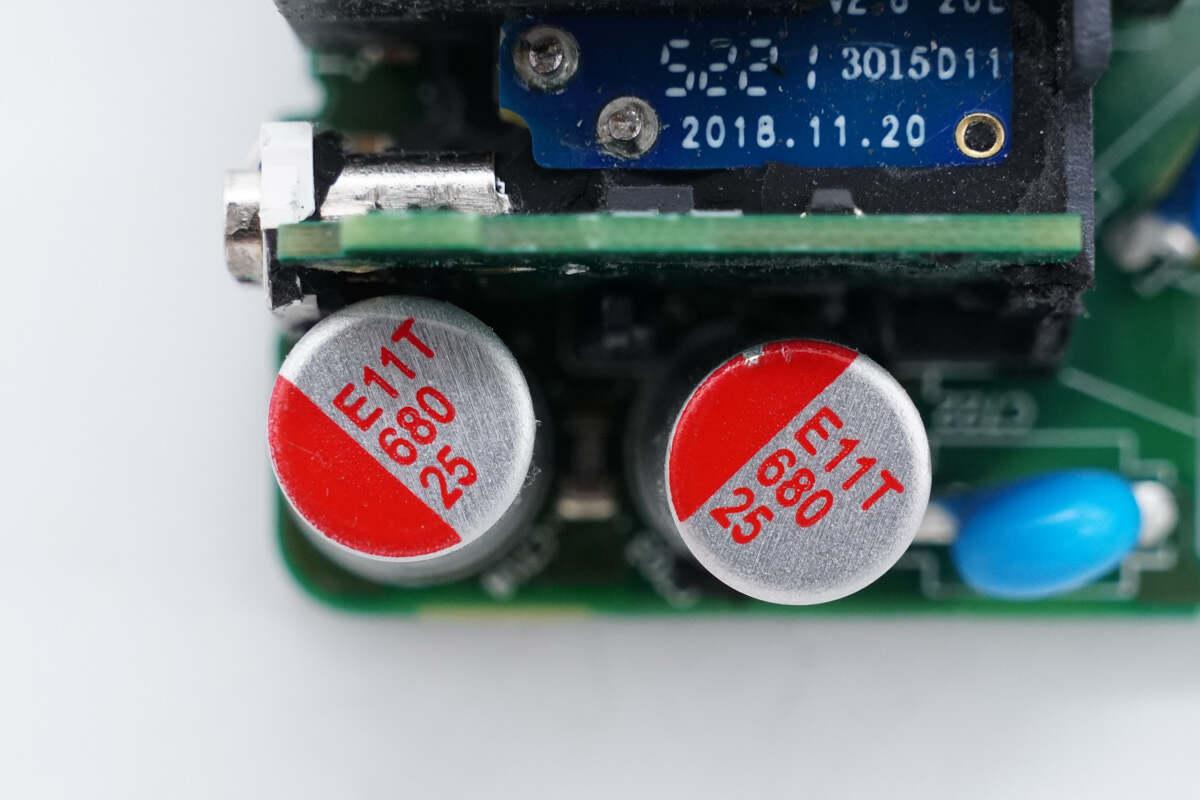

两颗输出滤波固态电容规格为680μF25V。

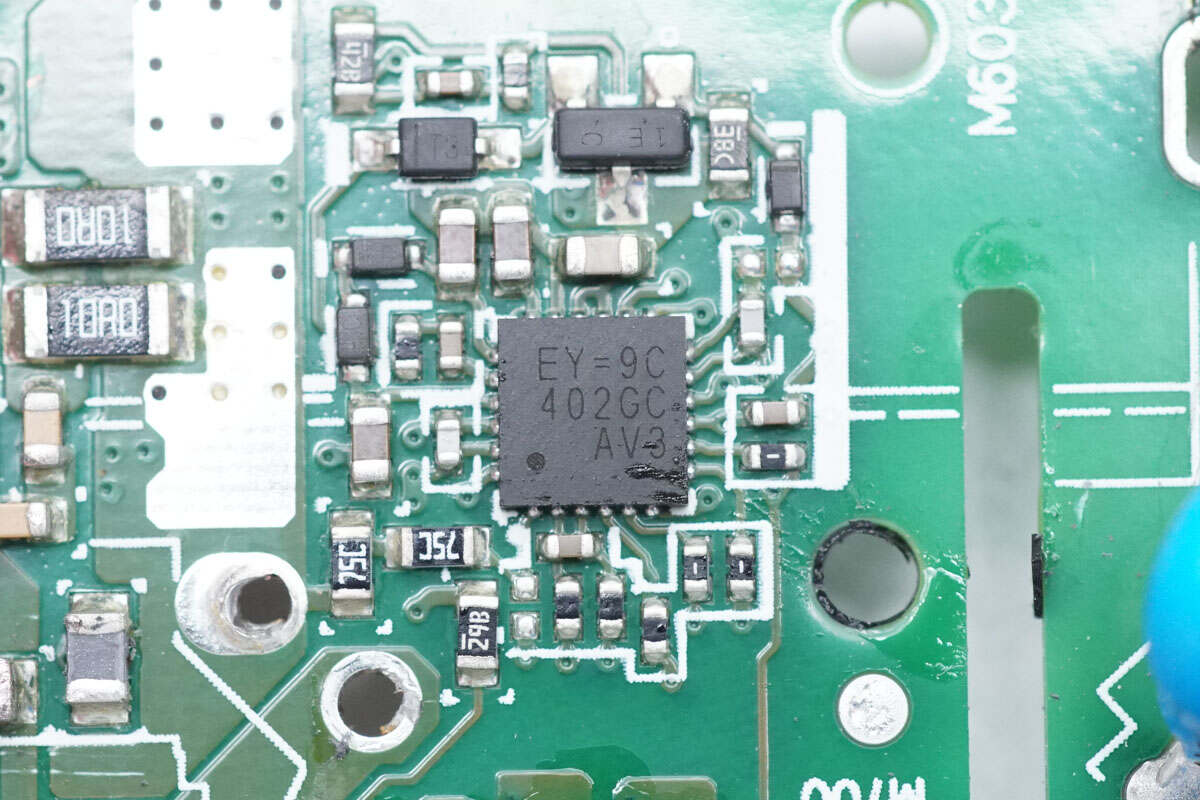

协议芯片来自立锜科技，丝印EY=9C，内部集成同步整流控制器，采用QFN24封装。

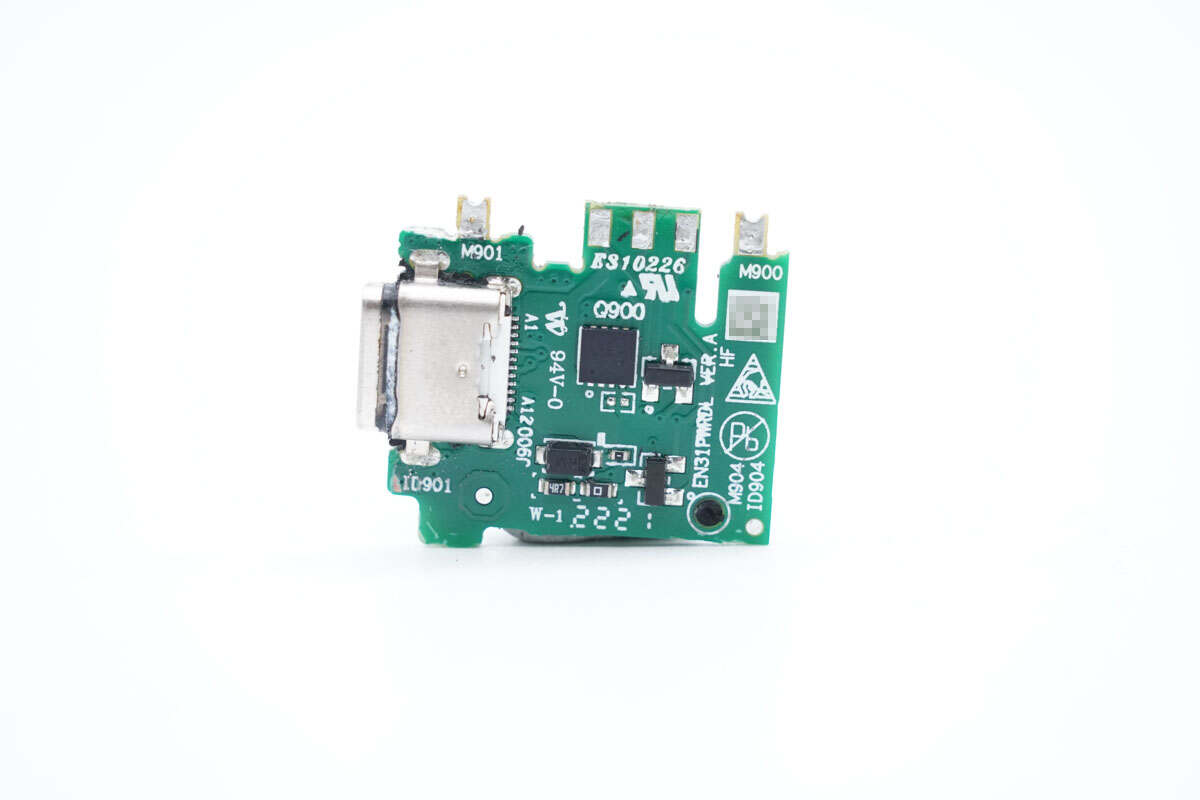

输出端小板正面设有输出VBUS开关管。

小板背面无器件，USB-C母座沉板焊接。

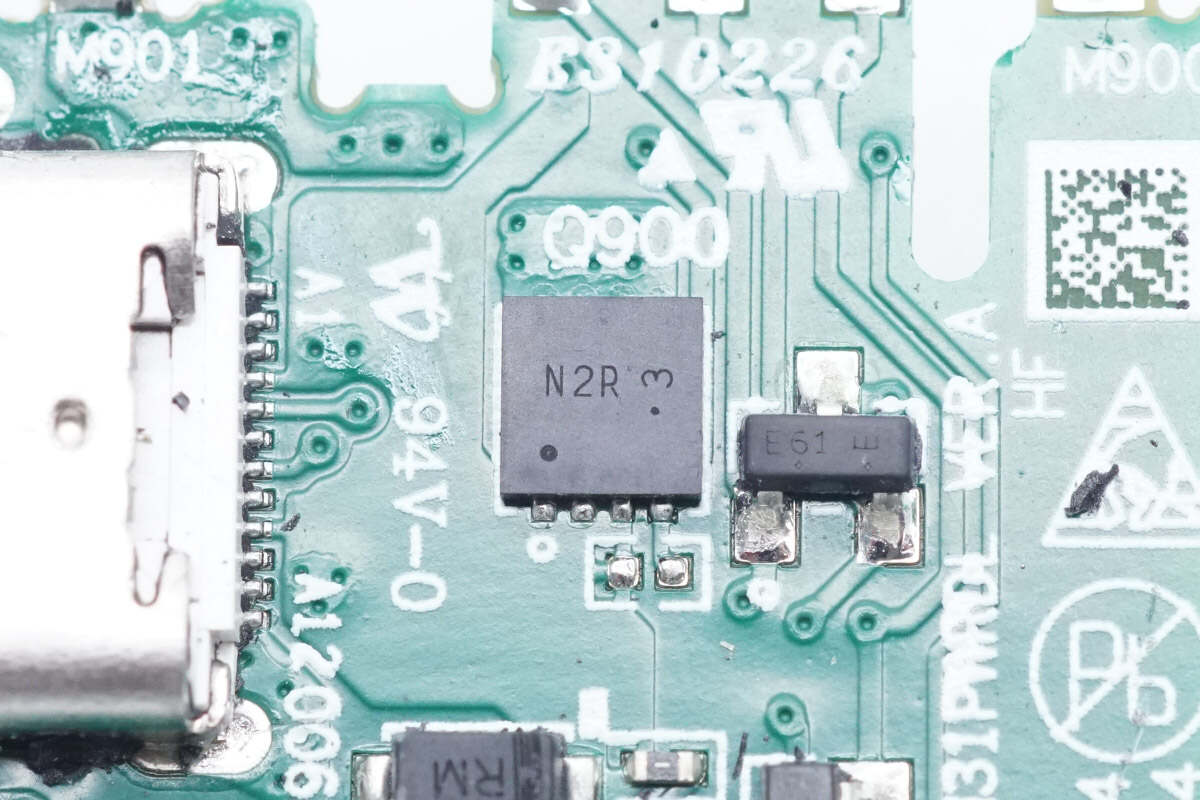

输出VBUS开关管特写，丝印N2R。

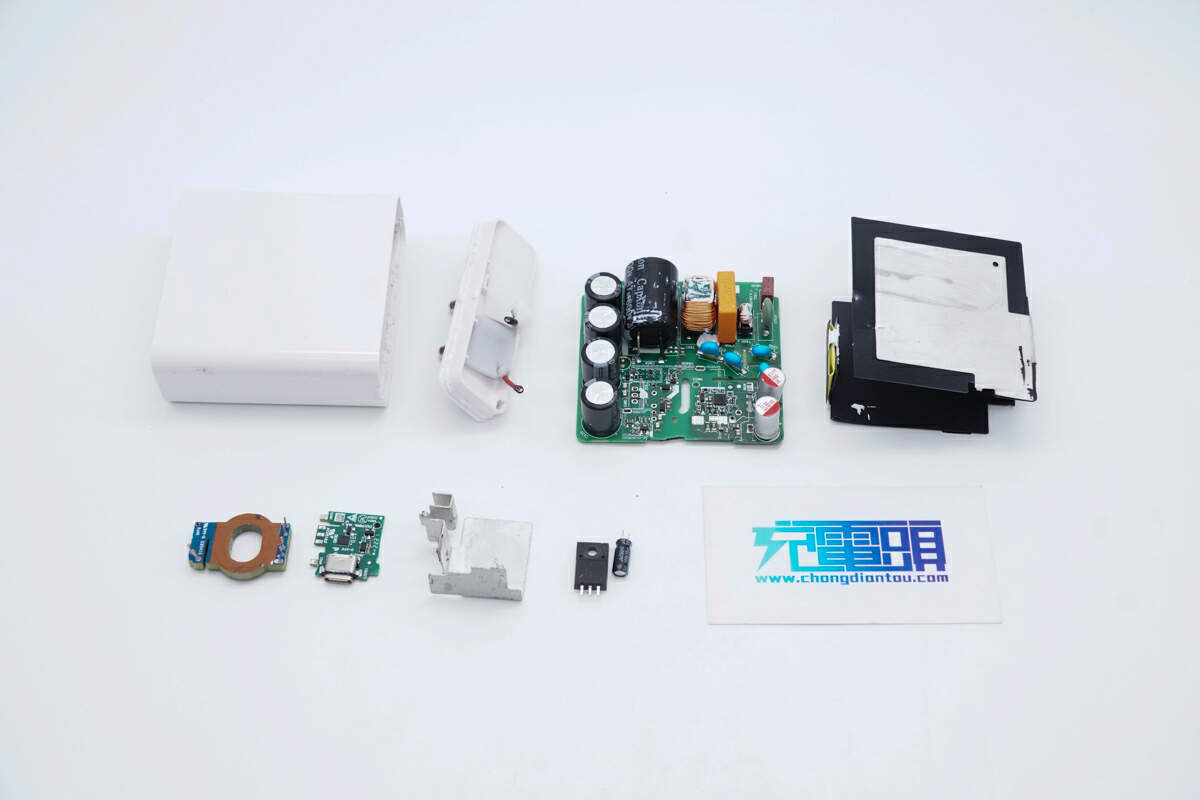

全部拆解一览，来张全家福。

充电头网拆解总结

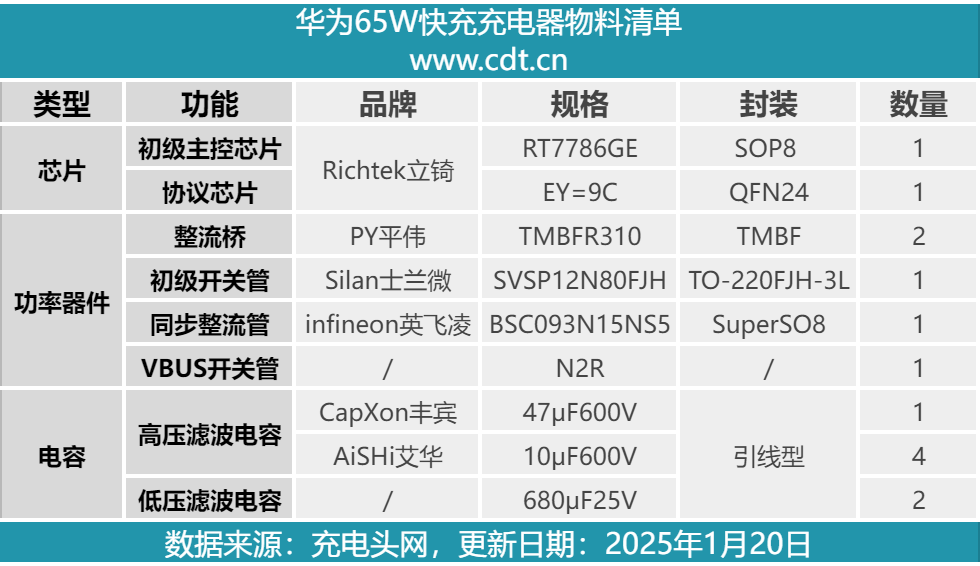

最后附上华为65W快充充电器的核心器件清单，方便大家查阅。

华为这款65W快充充电器整体依旧是采用白色塑料壳体，配备印规插脚和单USB-C接口。其支持FCP、SCP、QC2.0、PD3.0以及PPS快充，兼容性不错，能够满足包括笔记本、平板、手机在内的多种设备用电需求。

充电头网通过拆解了解到，这款充电器采用QR反激架构设计，使用了立锜科技全套电源方案进行设计，并且为了应对印度电网的高电压，采用600V耐压的电解电容和800V耐压的开关管，以提升产品可靠性。器件来自立锜、士兰微、英飞凌、丰宾、艾华等产业链上的知名企业，做工用料扎实可靠。
