前言
随着消费者对于键盘手感的追求,越来越多的品牌都推出了机械键盘供消费者选择,并且还推出了不同颜色的轴体,具有不同的手感,满足从游戏到文字工作者的使用需求。绿联推出了一款双模机械键盘,支持有线和无线连接,并为Mac用户附送替换键帽,使用顺畅。
绿联这款机械键盘采用矮茶轴设计,3.5mm短键程,并采用精简的89键布局,小巧轻薄,节省桌面空间。键盘内置1800mAh大容量电池,支持150小时无线续航,并配有照明灯方便看清键盘。下面就对这款键盘进行拆解,一起看看内部的设计和做工。
绿联KU102矮茶轴机械键盘开箱
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603515836.png?x-oss-process=style/cdt800w)

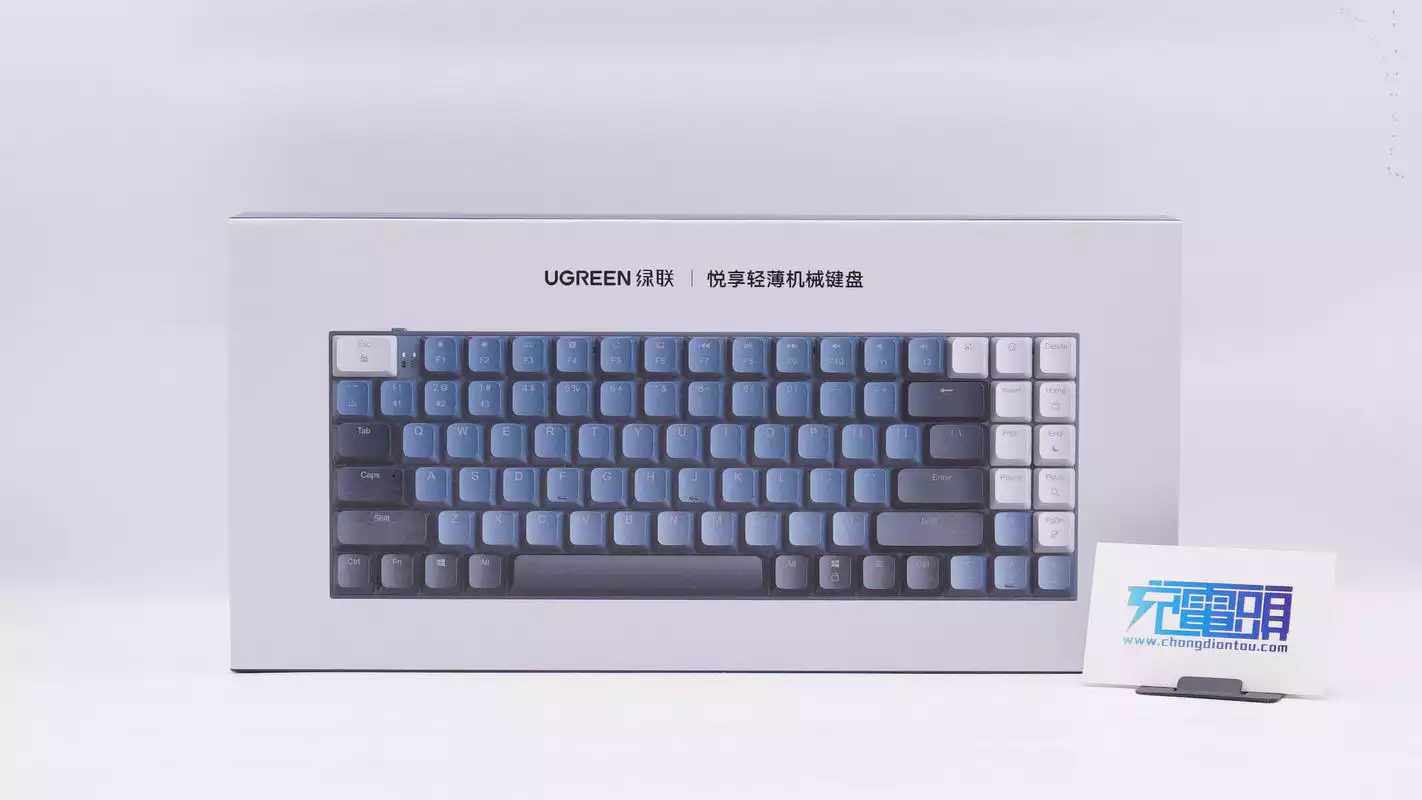

键盘包装盒整体采用纯白色背景,采用翻盖式设计;正面印有机械键盘的外观图示、绿联品牌名称,并且可以看到此款机械键盘为深海蓝配色89键款式。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603424387.png?x-oss-process=style/cdt800w)

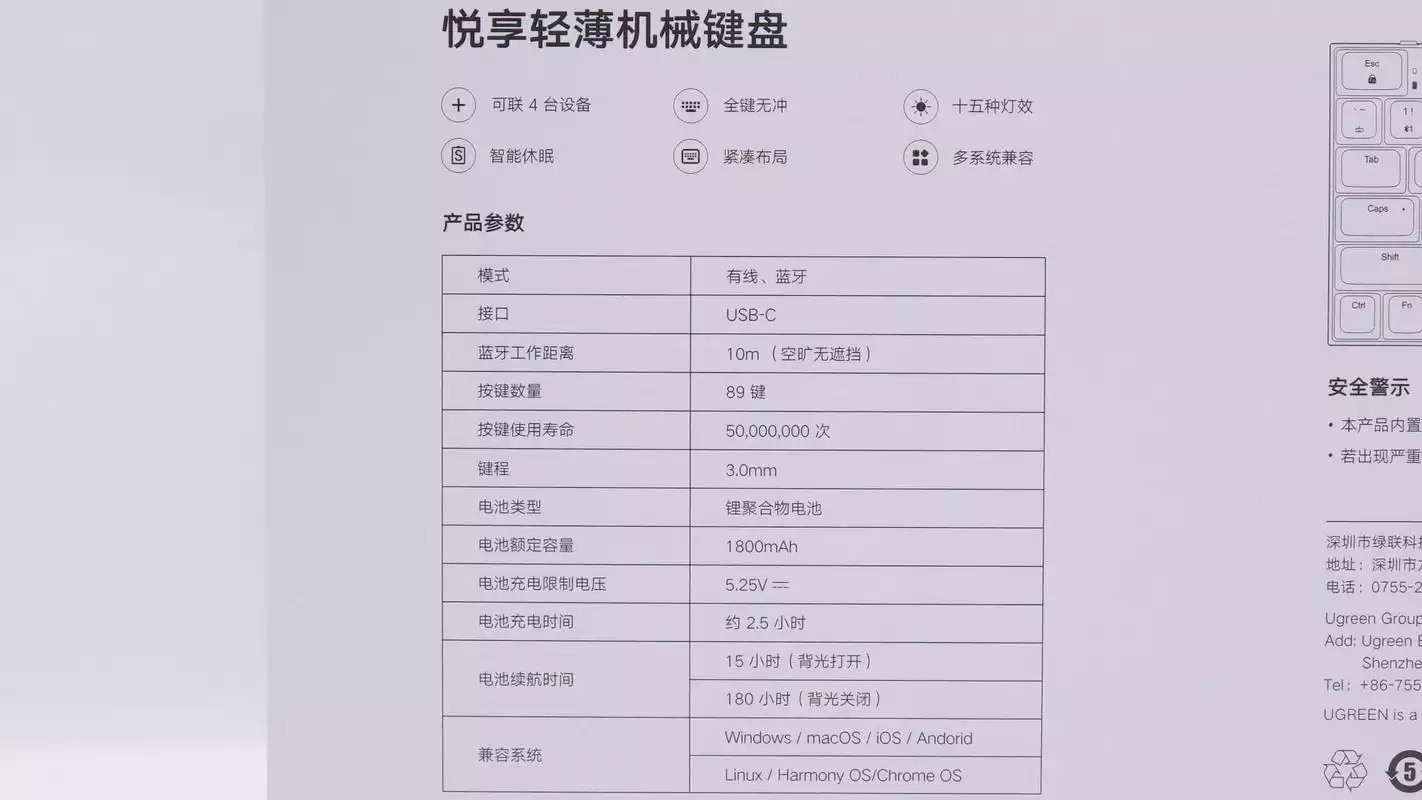

包装盒底面印有机械键盘的特色:可联4台设备、全键无冲、十五种灯效、智能休眠、紧凑布局以及多系统兼容。下面为机械键盘的基本参数信息以及平面线条图。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603520682.png?x-oss-process=style/cdt800w)
模式:有线、蓝牙;接口:USB-C;蓝牙连接距离:10M(空旷无遮挡);
按键数量:89键;按键寿命:5000万次;键程:3.0mm;
内置电池容量:1800mAh;充电电压:5.25V;充电时间:约2.5小时;
电池续航:15小时(背光开启);180小时(背光关闭);
兼容系统:Windows、macOS、iOS、Andorid、Linux、Harmony OS、Chrome OS。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603521222.png?x-oss-process=style/cdt800w)

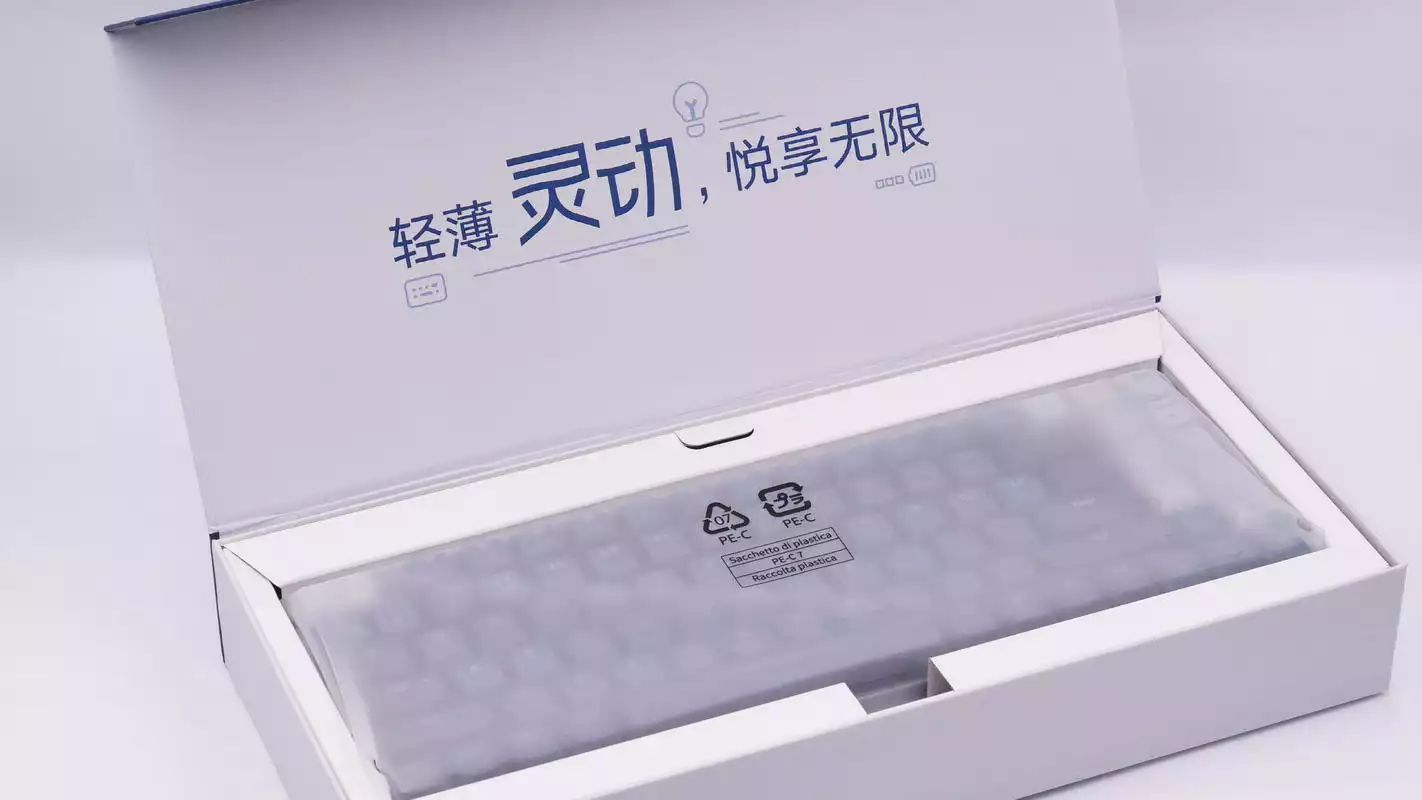

打开包装,可以看到机械键盘采用白色防水PVC塑料膜包裹,翻盖上印有机械键盘的系列标语“轻薄灵动,悦享无限”。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603521642.png?x-oss-process=style/cdt800w)

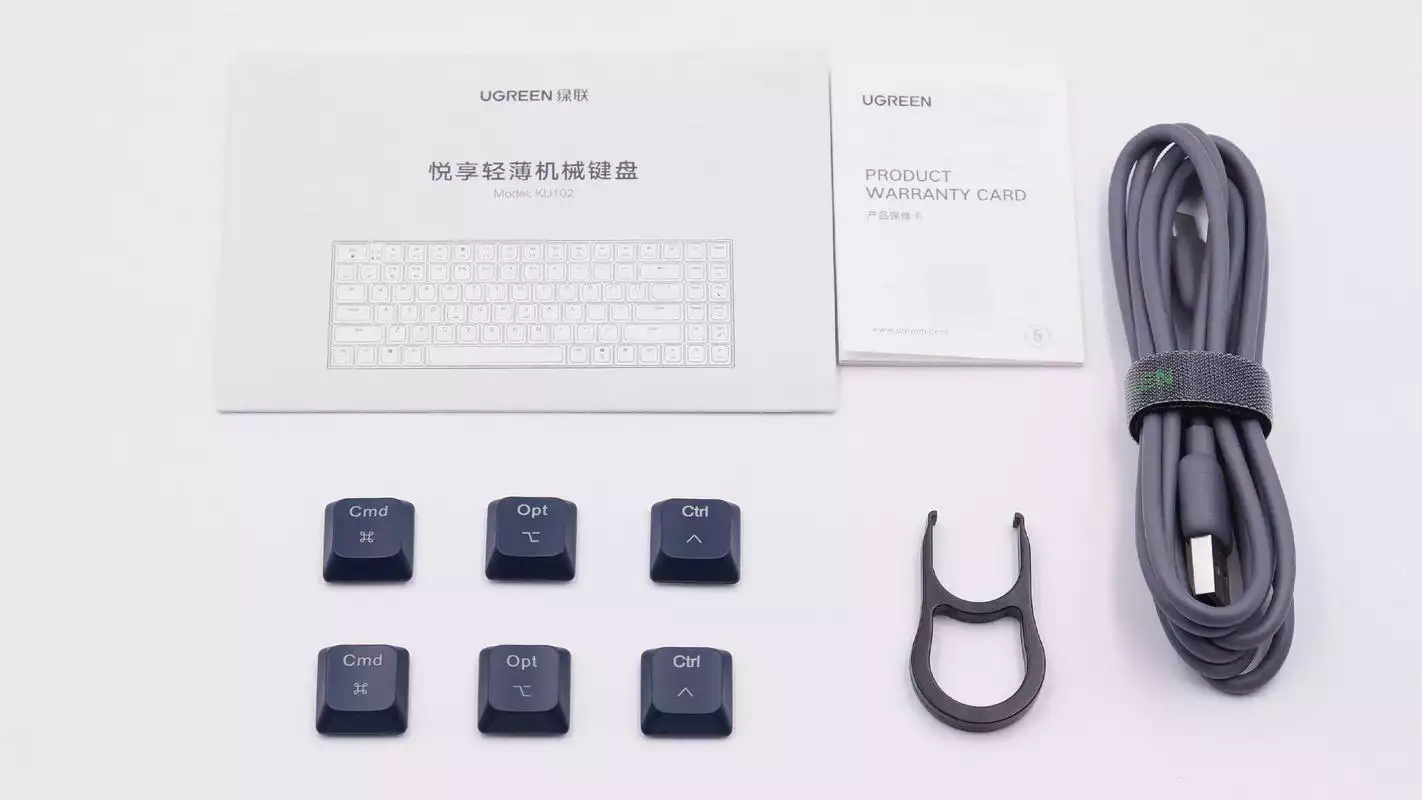

取出包装内的所有物品,除机械键盘外,另附赠6个macOS系统的更换键帽、拔键器、A to C 充电线、说明手册以及保修卡等。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603522022.png?x-oss-process=style/cdt800w)
数据线整体灰色配色,线头上设计UGREEN品牌和+符号。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603522279.png?x-oss-process=style/cdt800w)

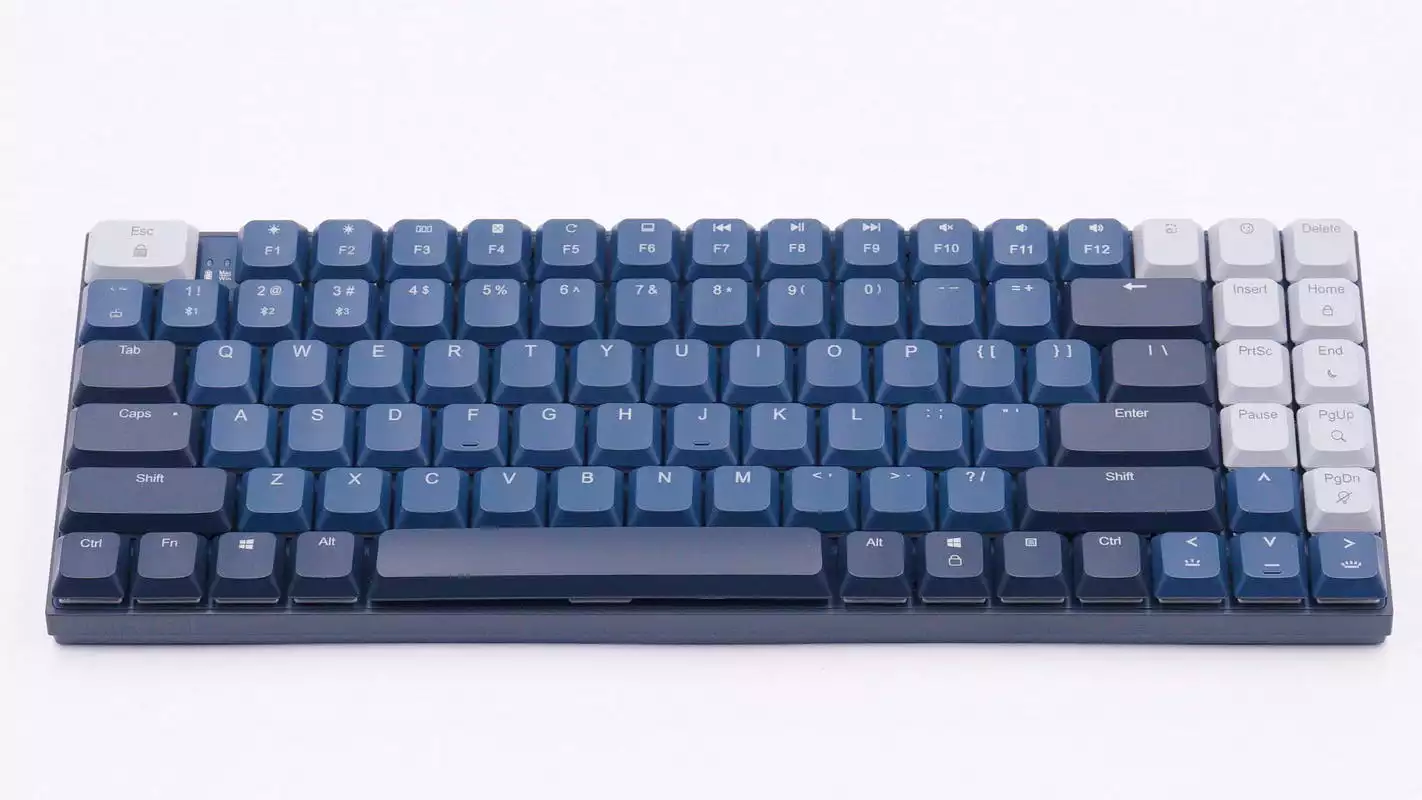

绿联KU102机械键盘整体布局紧凑,采用“高特”矮茶轴轴体,89键布局配列,无数字键区设计。此外拥有微断落矮茶轴手感,段落感介于黑轴与青轴之间,办公游戏皆可,整体手感细腻柔和。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603522641.png?x-oss-process=style/cdt800w)

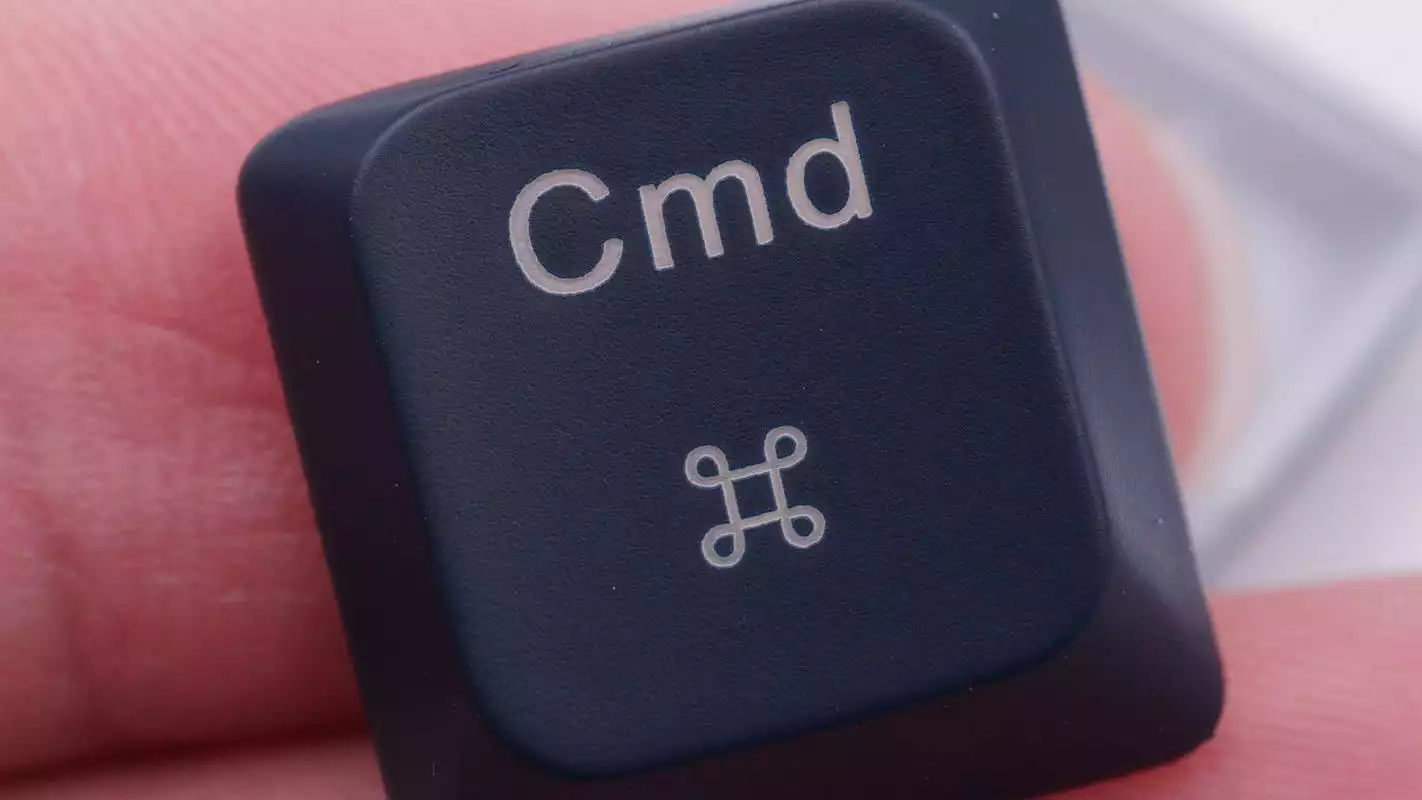

键帽为ABS材质制作,并采用内凹设计,增加指腹接触面积
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603424522.png?x-oss-process=style/cdt800w)
与常见的机械键盘键帽对比,差别十分明显。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603523313.png?x-oss-process=style/cdt800w)

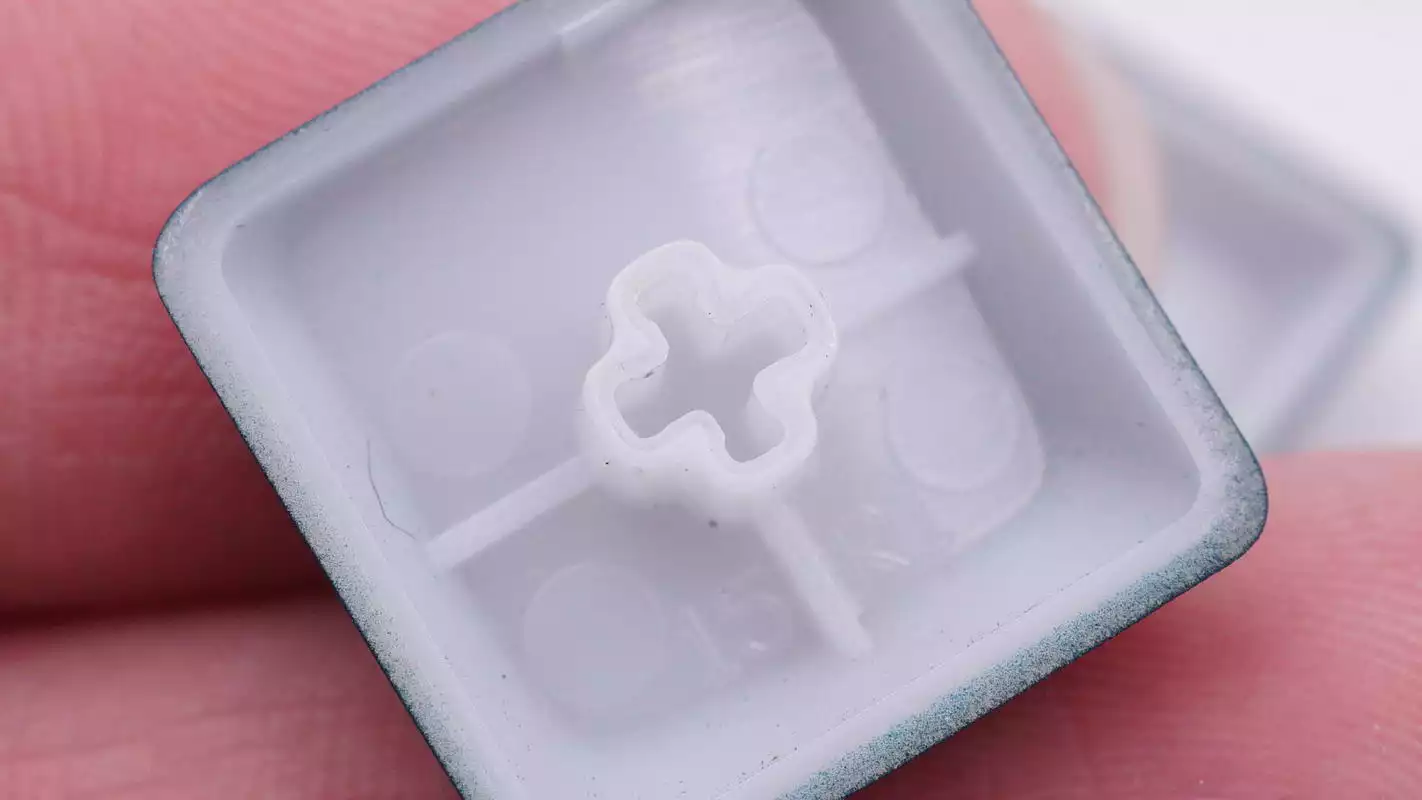

键帽背面特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603523620.png?x-oss-process=style/cdt800w)

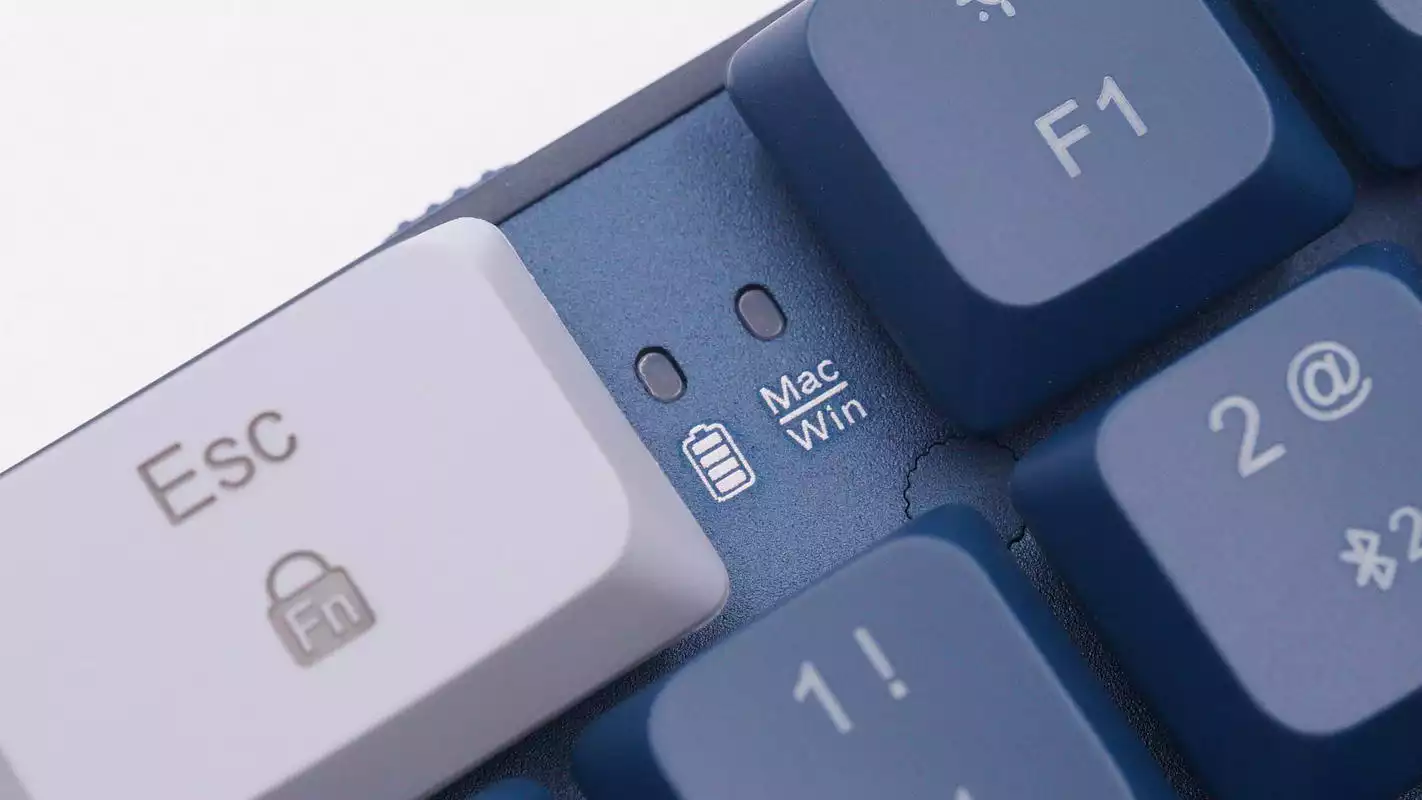

键盘左上角【Esc】与【F1】之间区域拥有电量指示灯以及系统连接指示灯,在Windows系统下为蓝色LED灯,macOS系统下为白色LED灯,均常亮3秒后熄灭。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603524058.png?x-oss-process=style/cdt800w)

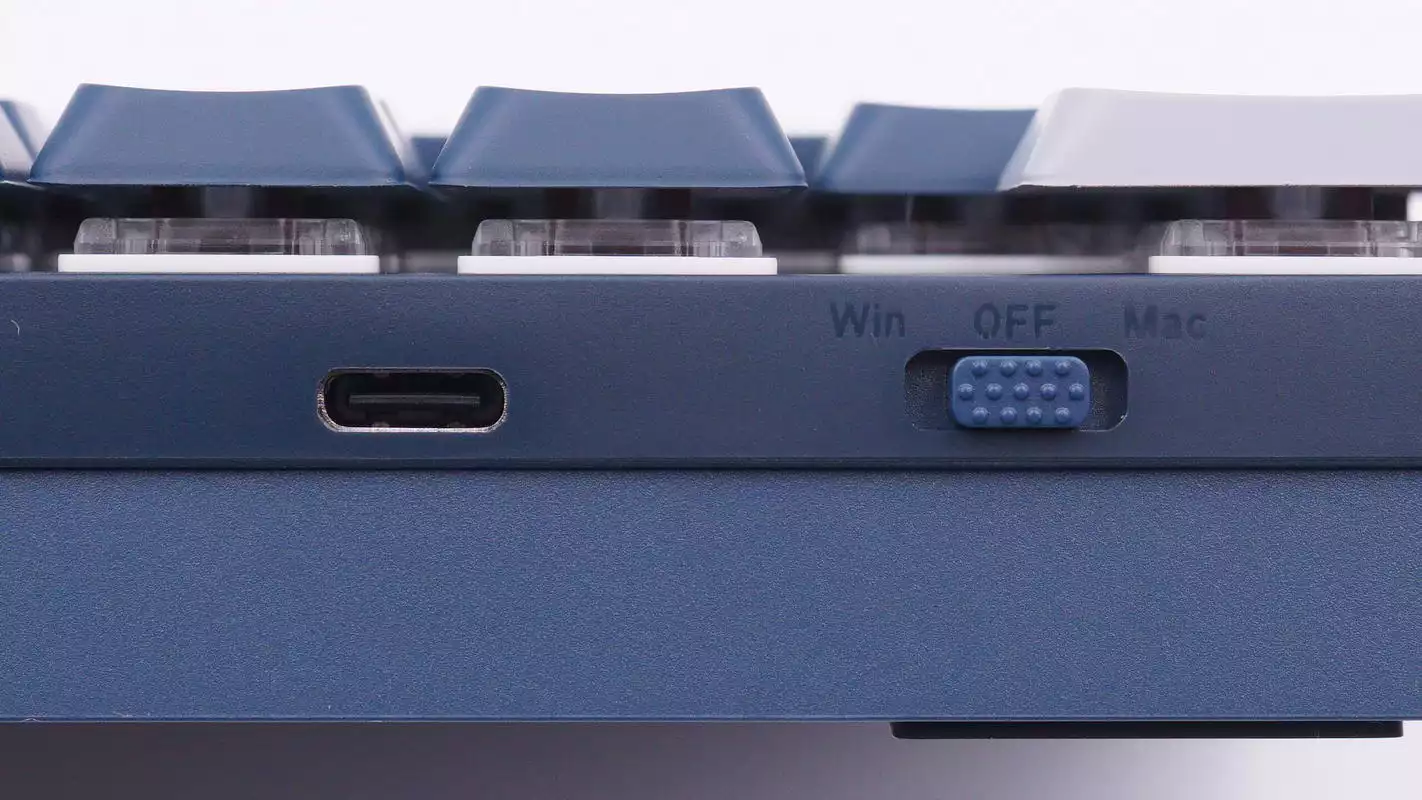

键盘侧身设有USB-C充电接口和系统切换开关,并印有相关系统标识,方便区别使用。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603524777.png?x-oss-process=style/cdt800w)

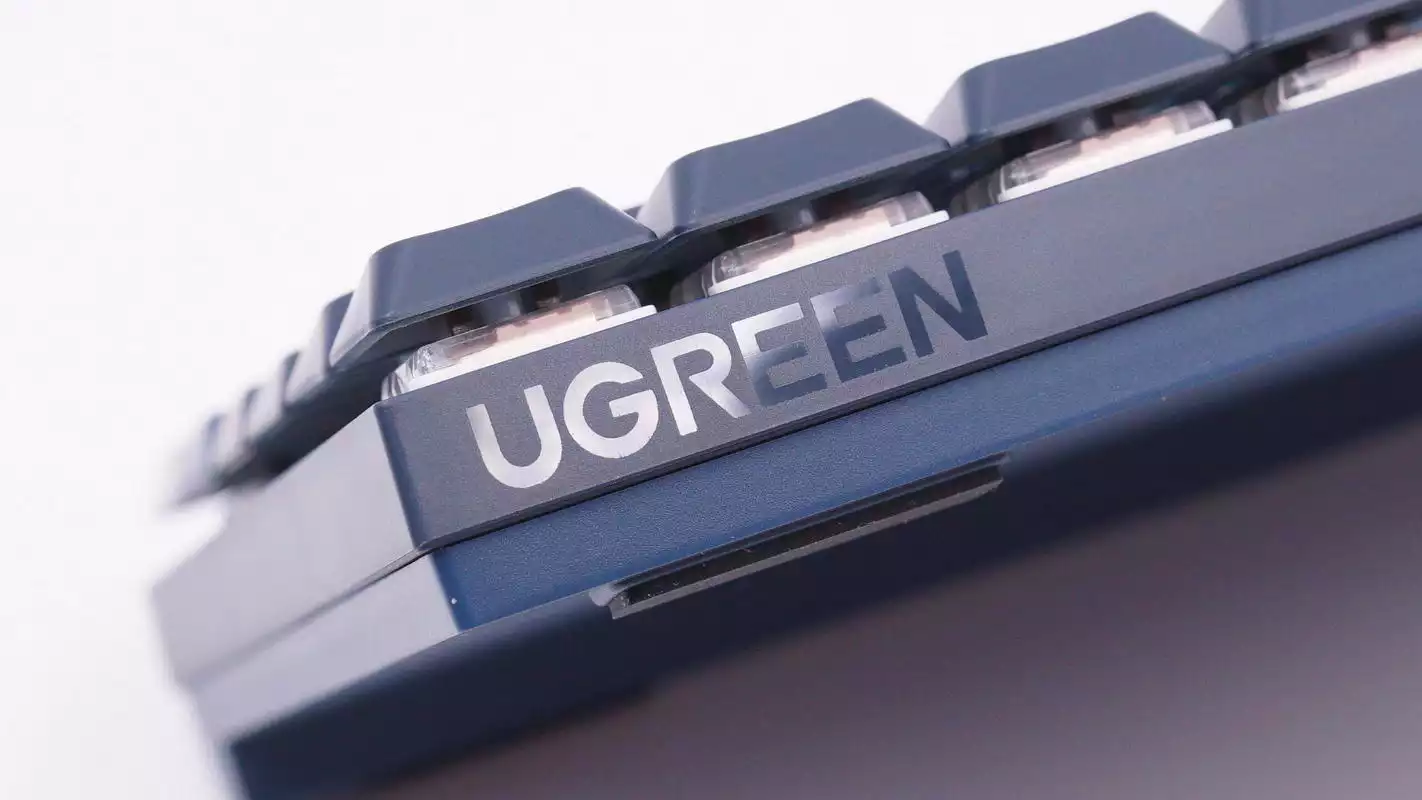

侧身还设计有UGREEN品牌。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603424167.png?x-oss-process=style/cdt800w)

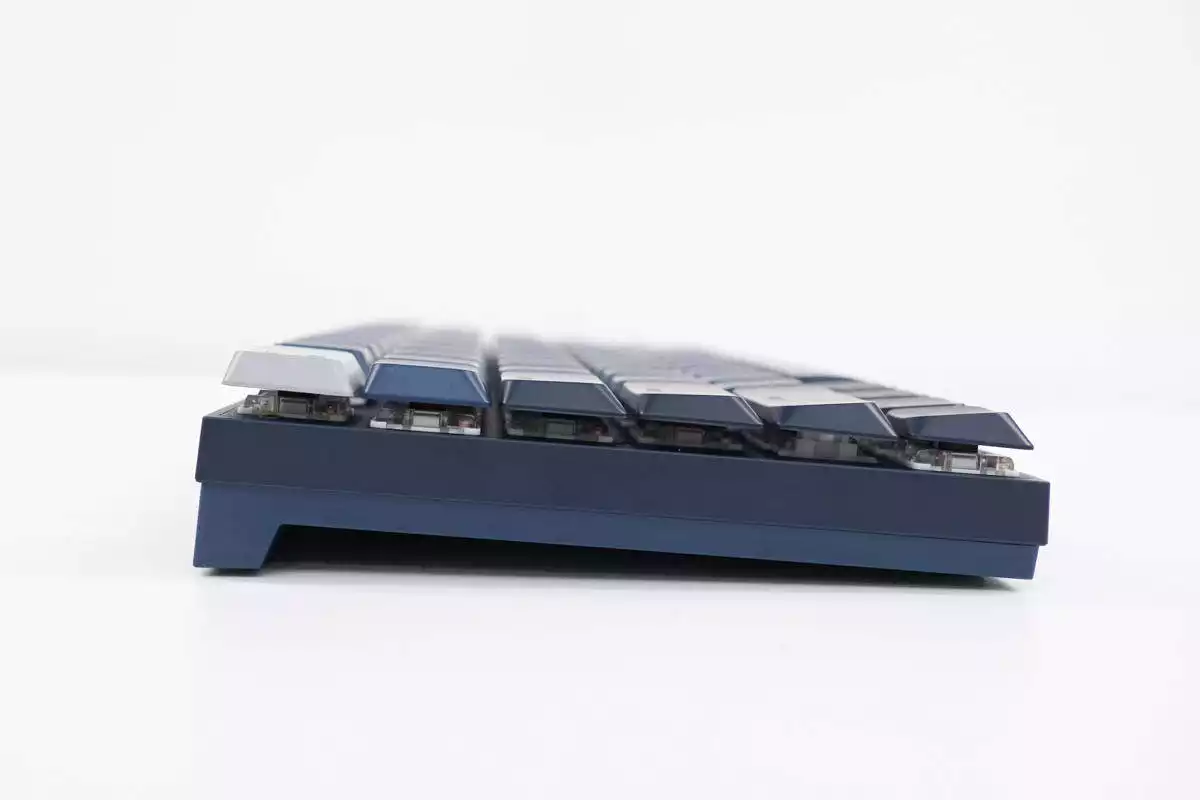

机身支撑架与整体为 6°人体工学倾斜角度,打字时减少疲劳感。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603424019.png?x-oss-process=style/cdt800w)
底部四端贴有防滑垫,中心贴有基本参数贴纸。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603430775.png?x-oss-process=style/cdt800w)
产品参数特写
名称:悦享轻薄机械键盘
型号:KU102
额定输入:5V1A
电池容量:1800mAh
频率范围:2400-2483.5MHz
制造商:深圳市绿联科技股份有限公司。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603525872.png?x-oss-process=style/cdt800w)

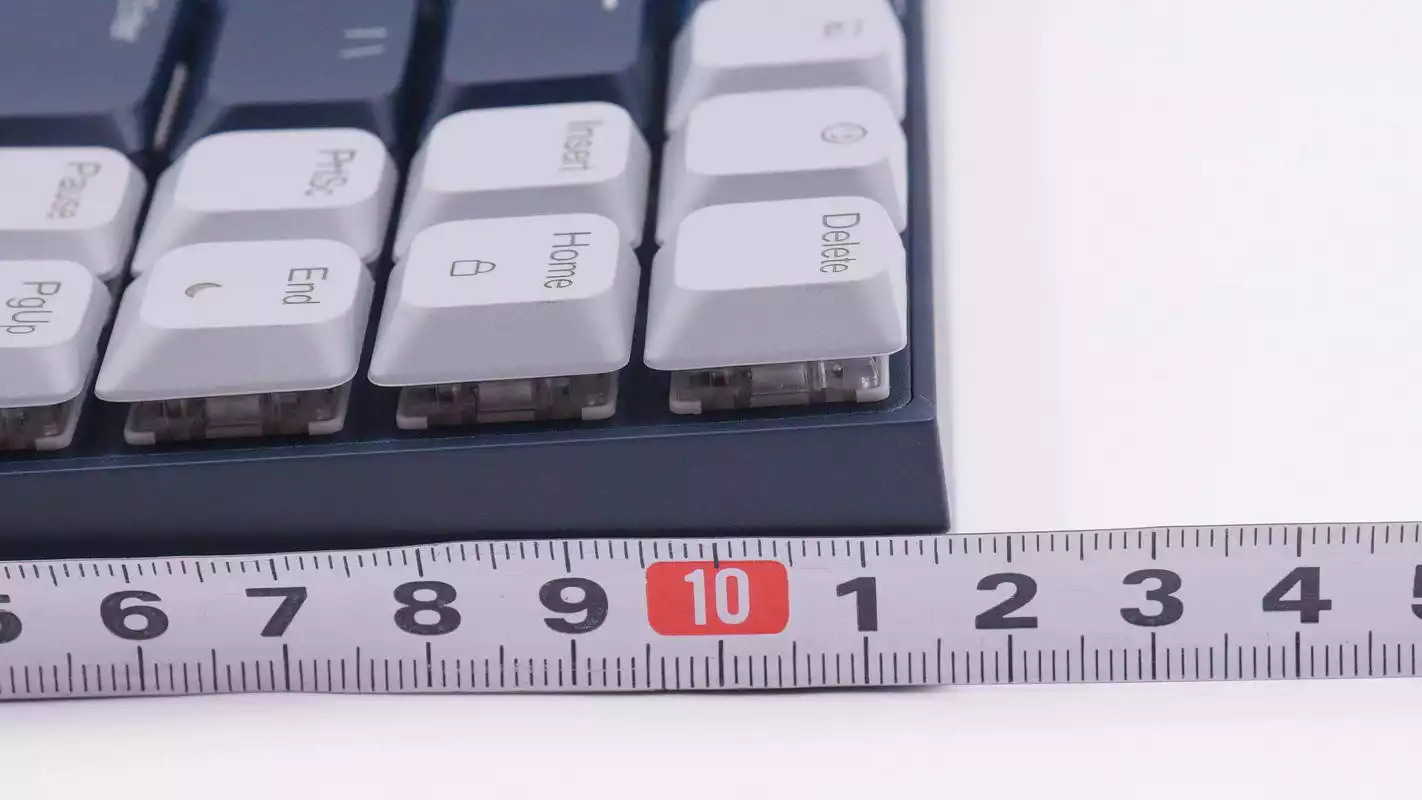

测得绿联KU102机械键盘机身长度约为32cm。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603530338.png?x-oss-process=style/cdt800w)
宽度约为11.5cm。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603425059.png?x-oss-process=style/cdt800w)
支撑架端厚度约3cm。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603530961.png?x-oss-process=style/cdt800w)

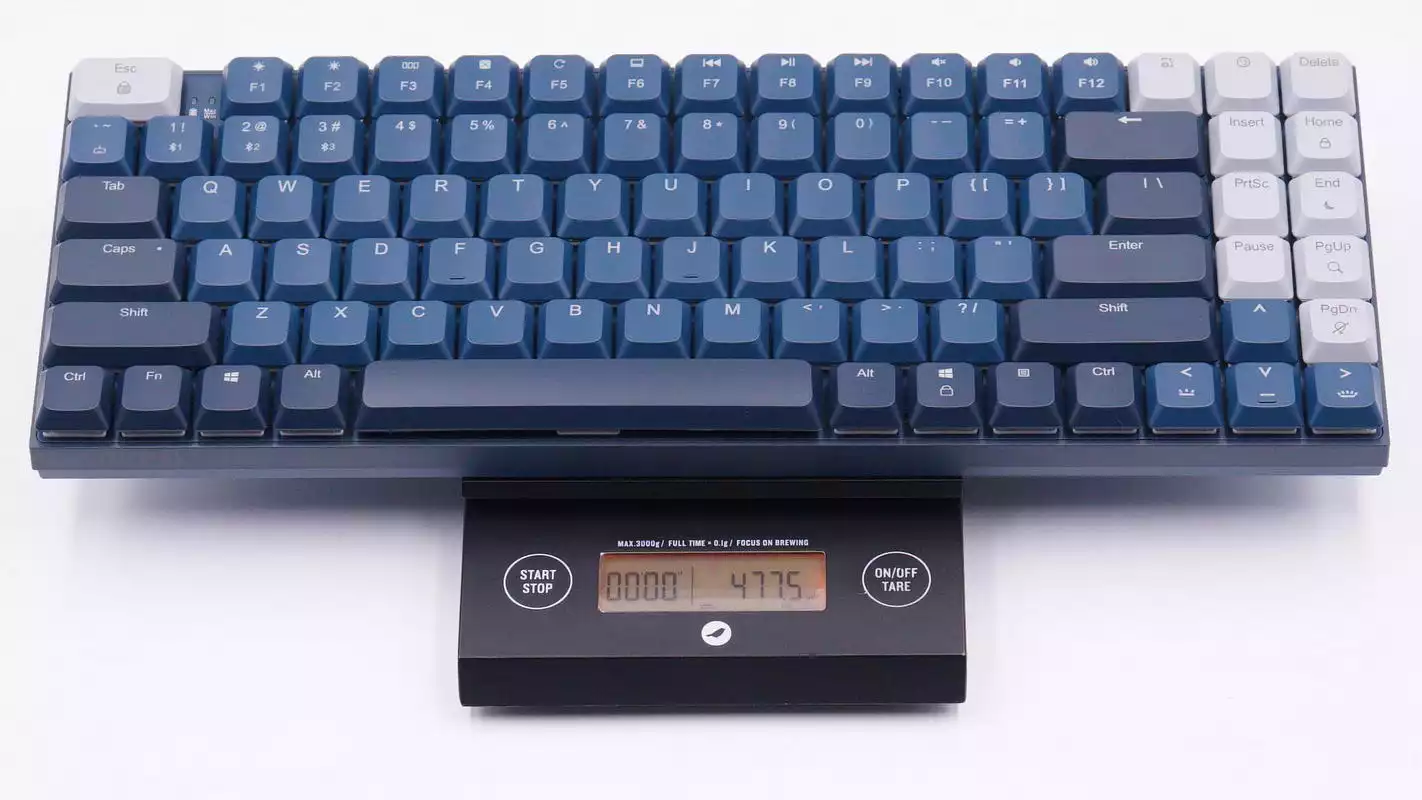

键盘整体重量约478g。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603531581.png?x-oss-process=style/cdt800w)

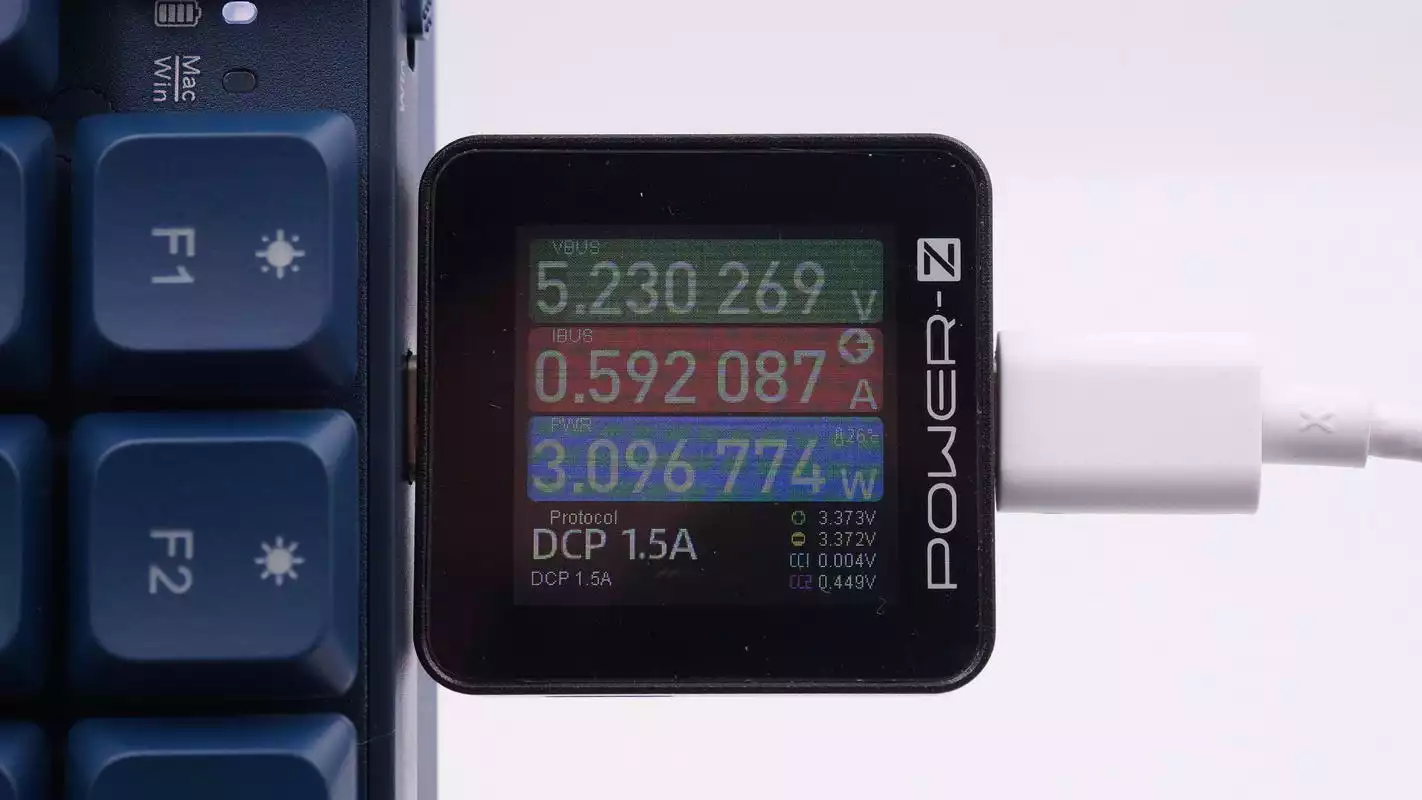

给键盘进行充电,使用ChargerLAB POWER-Z KM002C测得输入功率约为3.1W。
绿联KU102矮茶轴机械键盘拆解
看完了这款键盘的开箱和展示,下面就进行拆解,看看这款键盘的内部设计和用料。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603532038.png?x-oss-process=style/cdt800w)

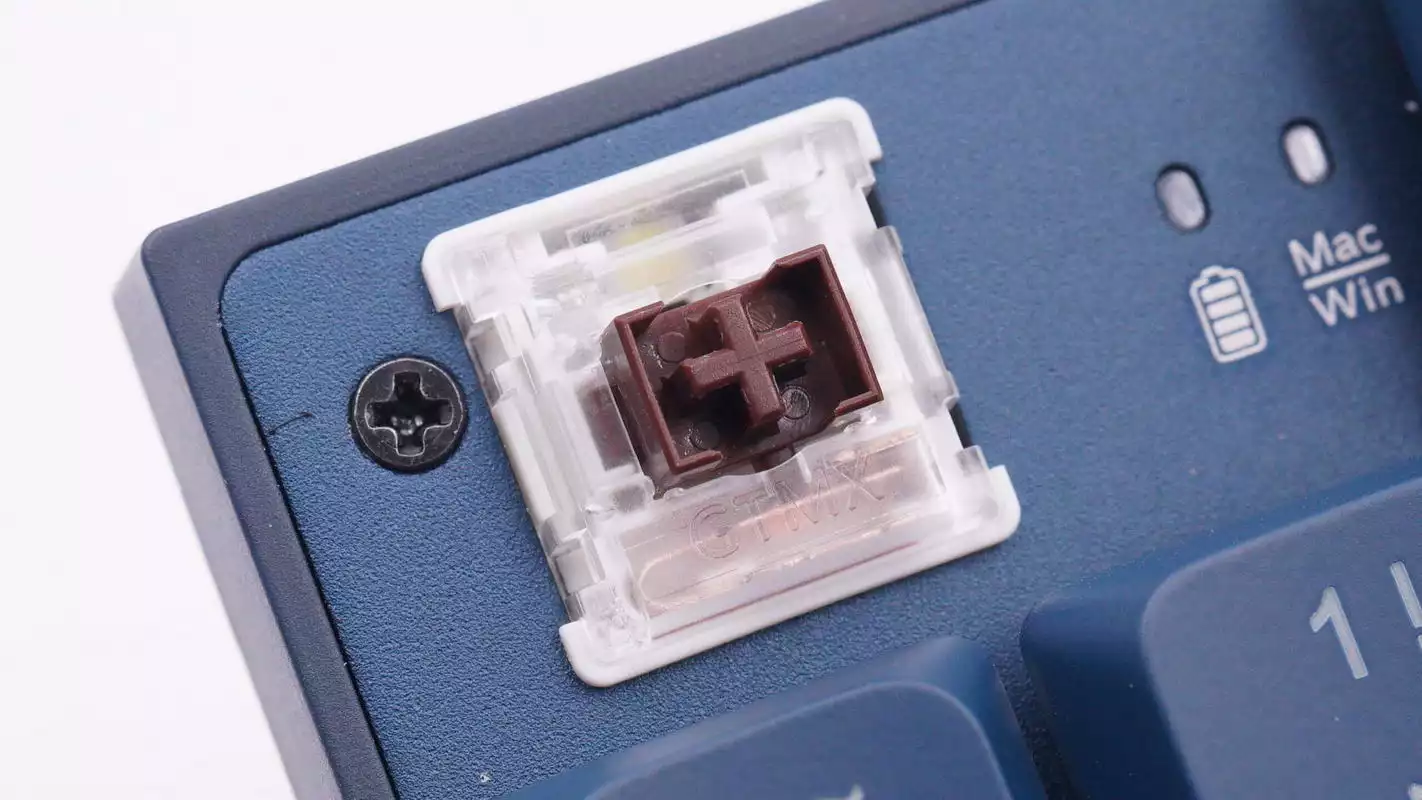

首先取下键帽,为铝合金上盖,键盘采用高特薄型轴体,降低高度,螺丝隐藏在键帽下方。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603532638.png?x-oss-process=style/cdt800w)

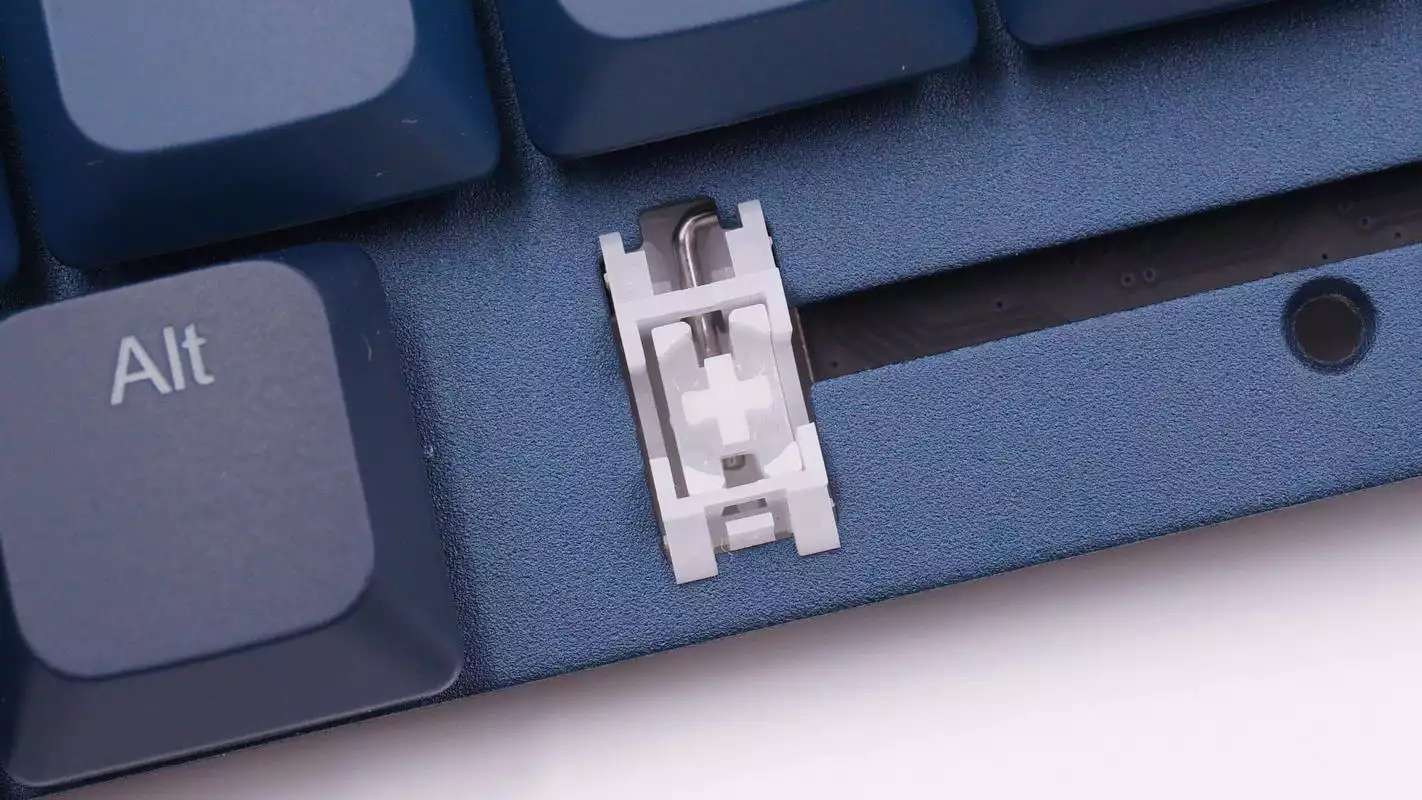

空格键两侧的卫星轴特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603534874.png?x-oss-process=style/cdt800w)

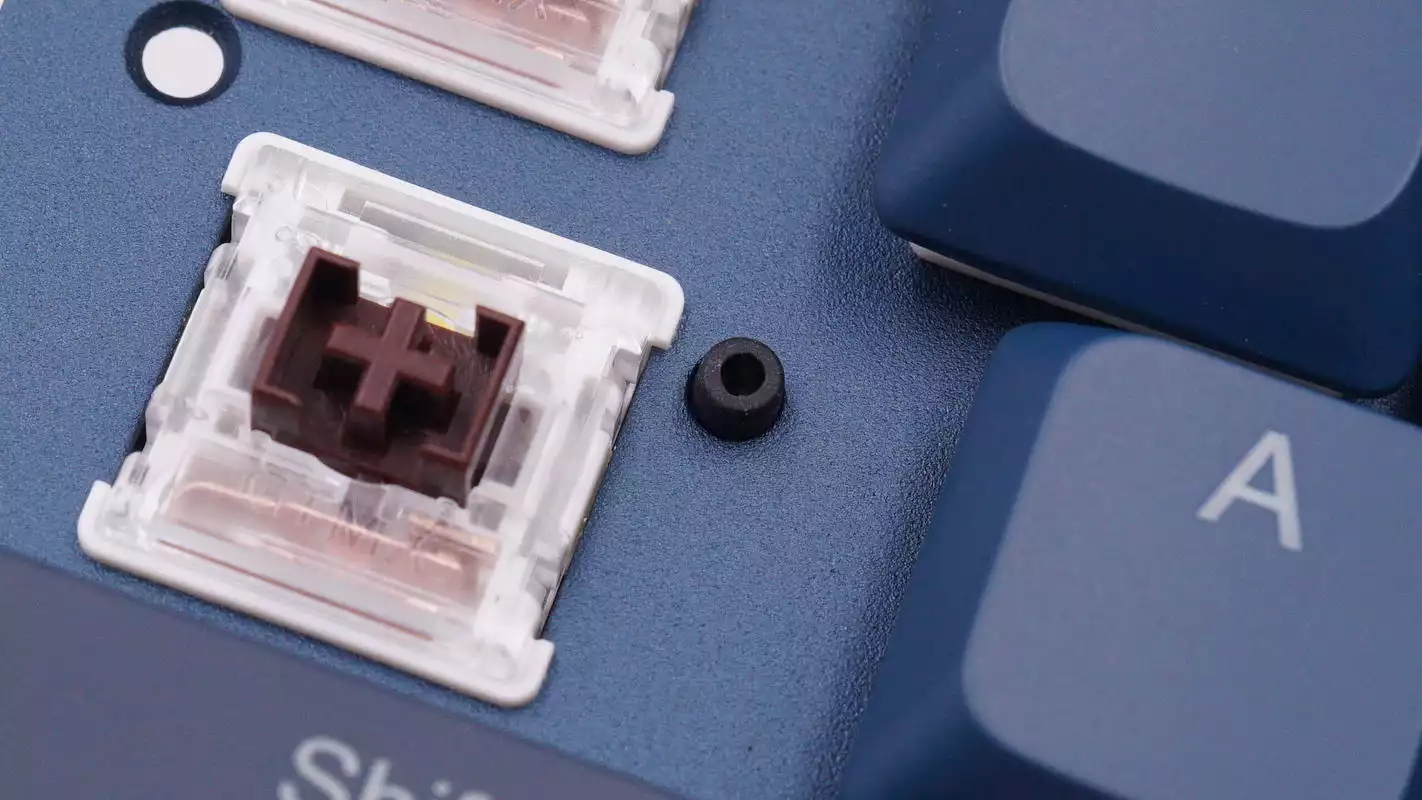

大小写指示灯导光柱特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603534387.png?x-oss-process=style/cdt800w)
拧下键盘正面隐藏螺丝,拆下键盘后盖。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603430283.png?x-oss-process=style/cdt800w)

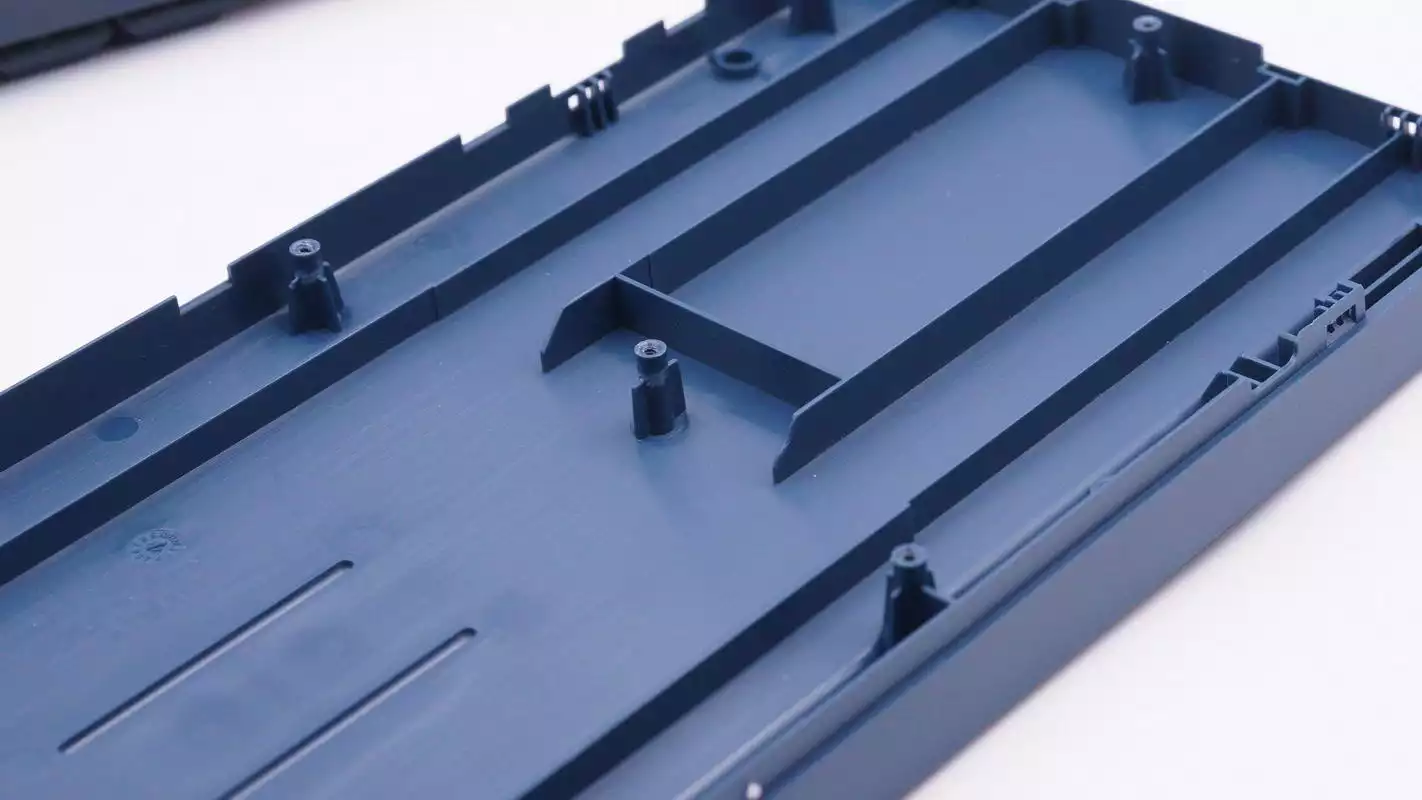

键盘后盖采用塑料制成,内部开有加强筋,通过螺丝柱固定在铝合金上盖上。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603544486.png?x-oss-process=style/cdt800w)
外壳内部印有UGREEN品牌,KU102型号,生产日期为2022年11月,采用ABS材质。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603545464.png?x-oss-process=style/cdt800w)

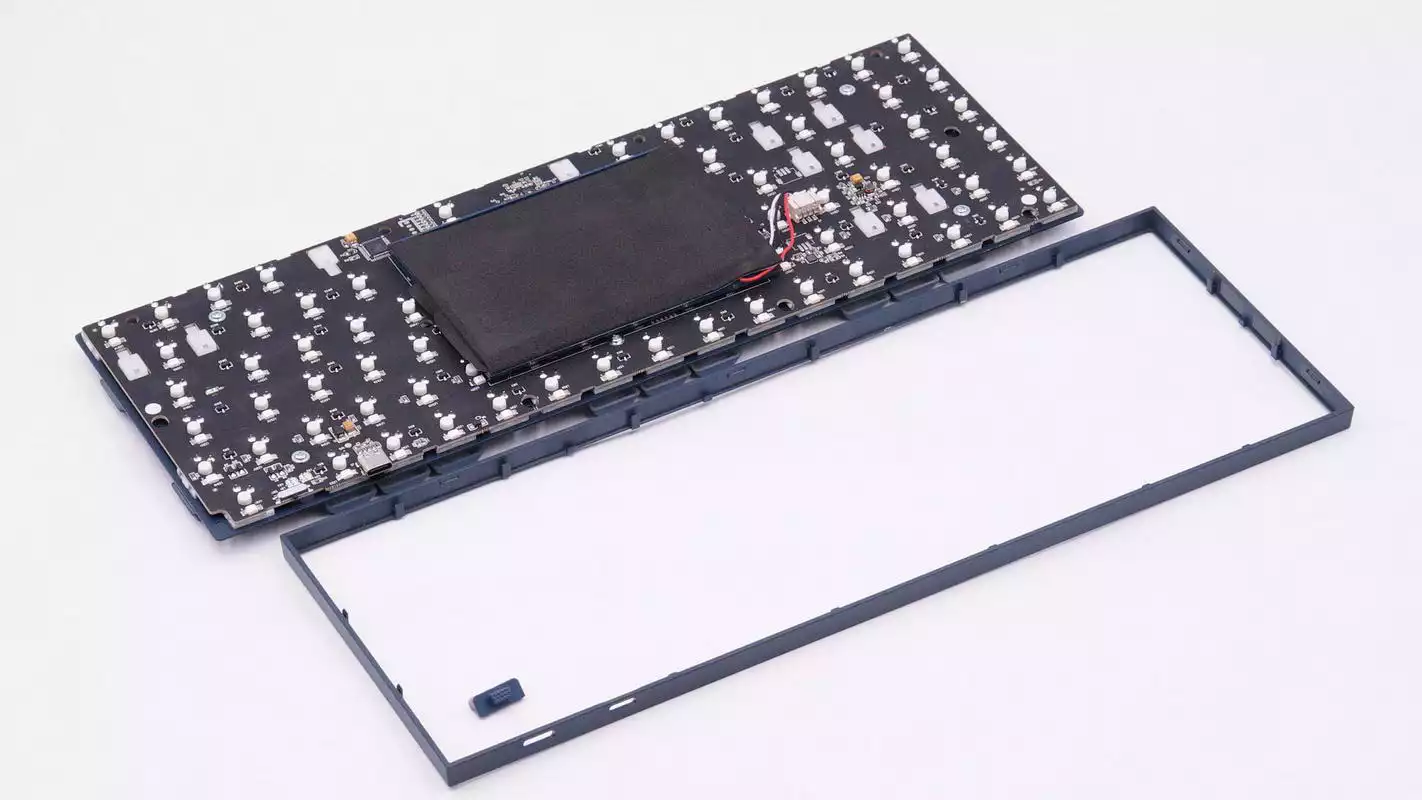

拆下铝合金上盖外侧的塑料边框,继续进行拆解。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603551282.png?x-oss-process=style/cdt800w)

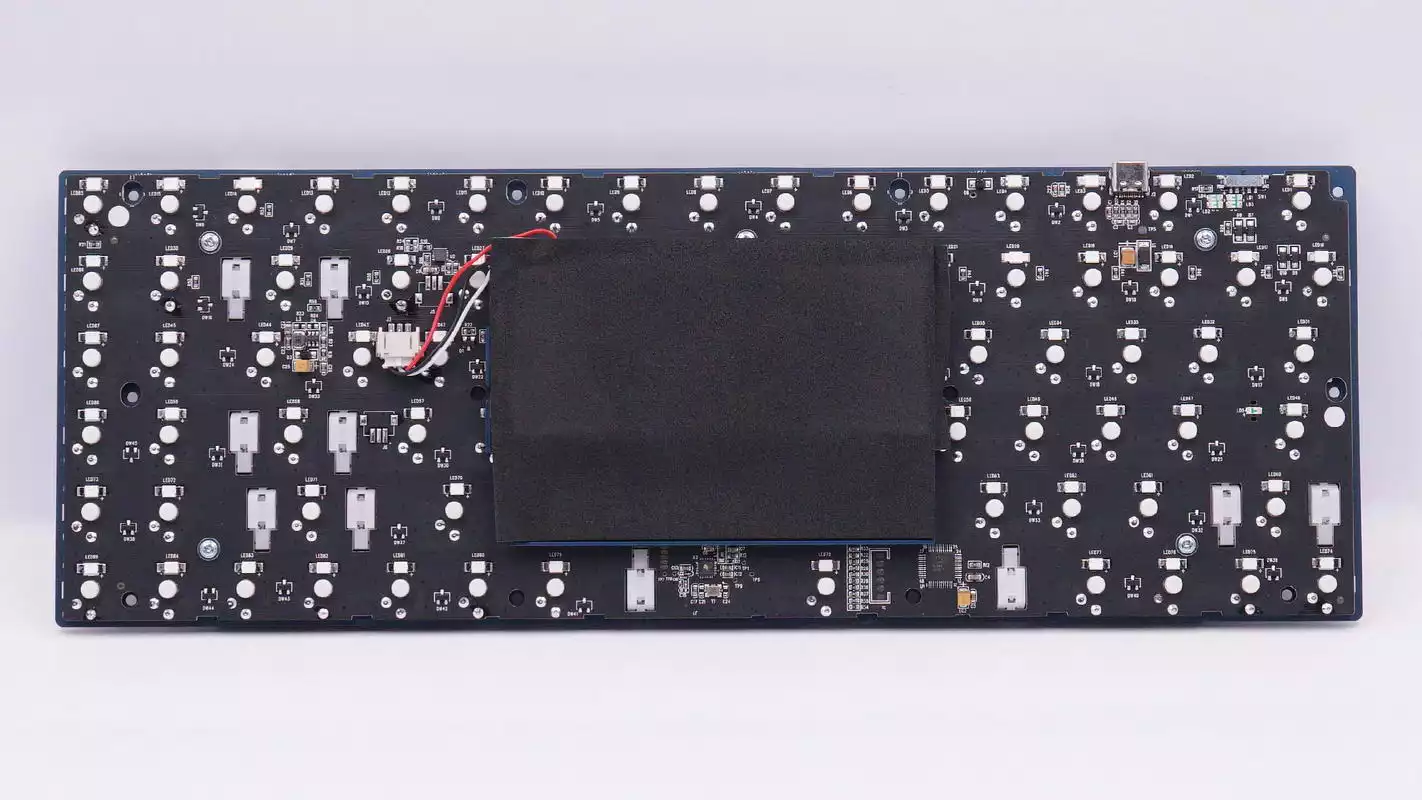

在键盘电路板背面固定电池。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603550352.png?x-oss-process=style/cdt800w)

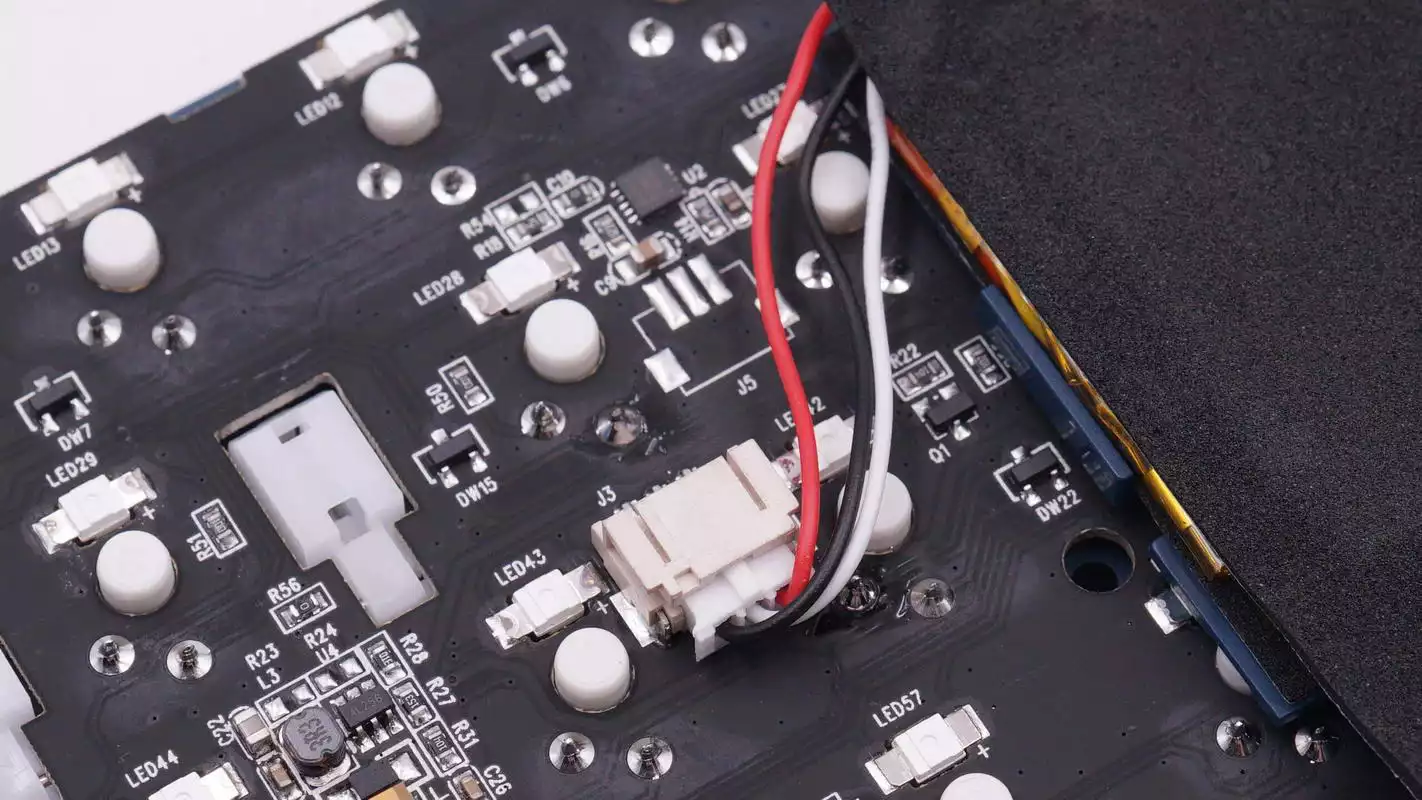

电池通过连接器连接到键盘电路板上。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603551830.png?x-oss-process=style/cdt800w)
电池粘贴在塑料框架内部,并粘贴黑色泡棉,充分保护电池。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603545827.png?x-oss-process=style/cdt800w)

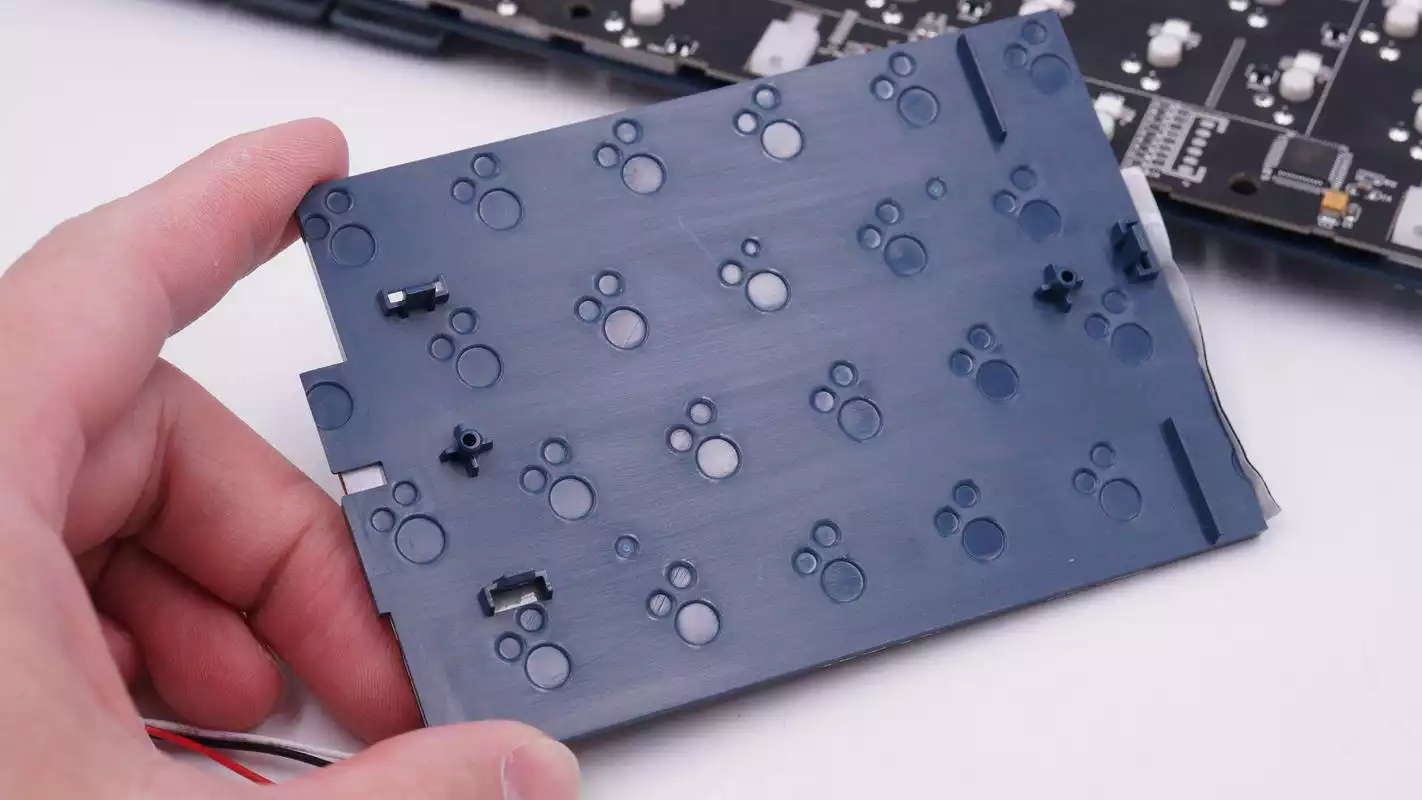

塑料框架通过卡扣与键盘电路板固定。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603552323.png?x-oss-process=style/cdt800w)

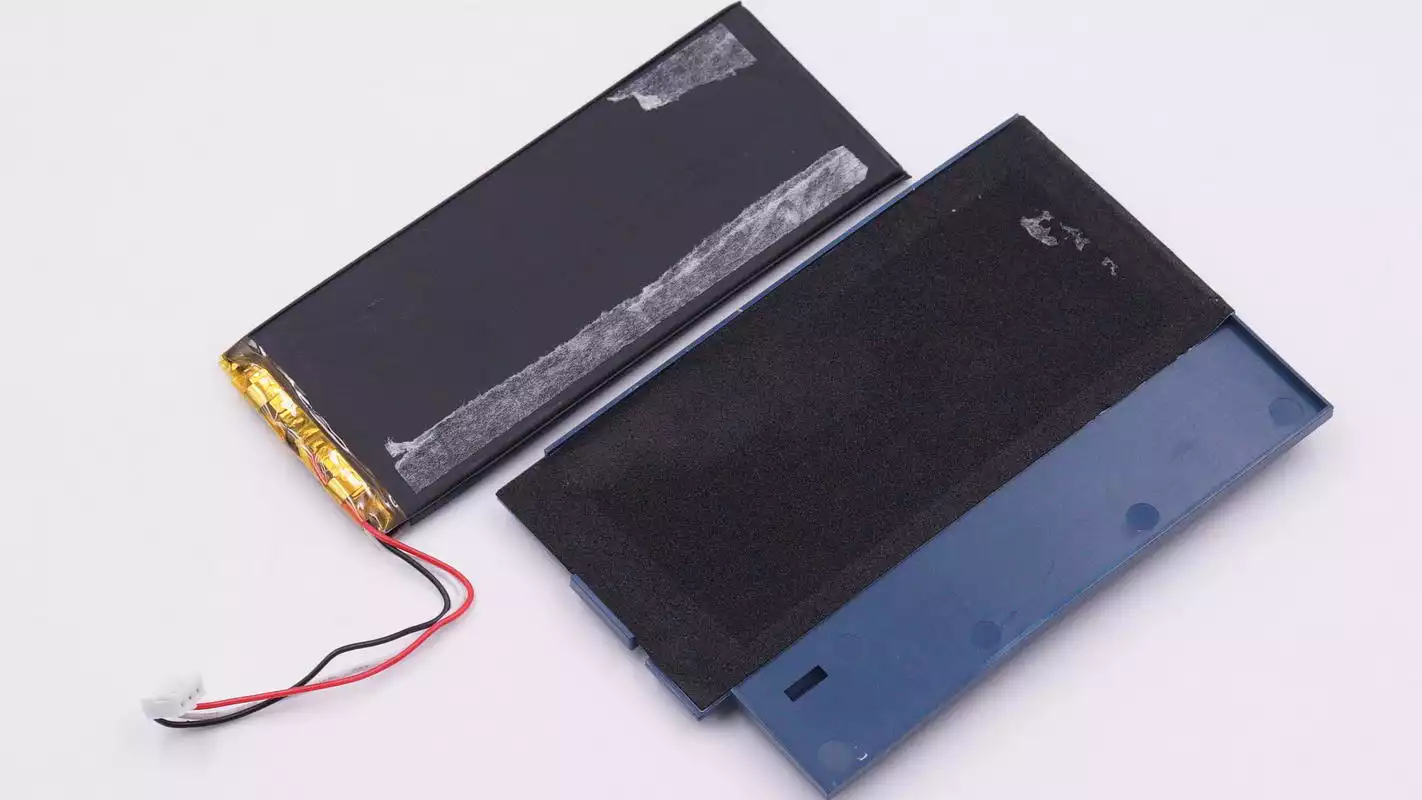

取出电池,电池通过双面胶固定,在框架上也粘贴双面胶起到缓冲作用。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604073872.png?x-oss-process=style/cdt800w)

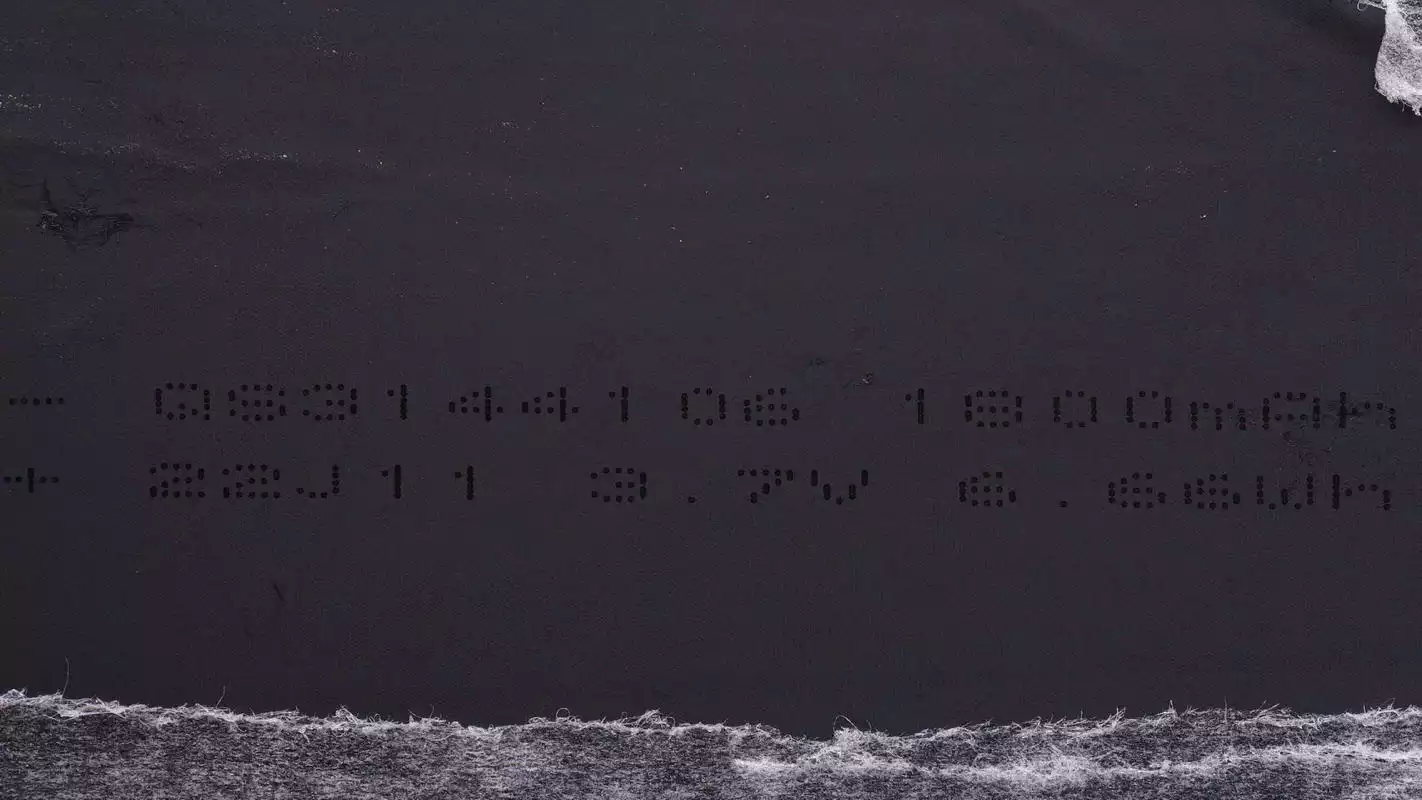

电池尺寸为3144106,厚度为3.1mm,宽度为44,长度为106mm,额定电压为3.7V,容量为1800mAh。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603552769.png?x-oss-process=style/cdt800w)

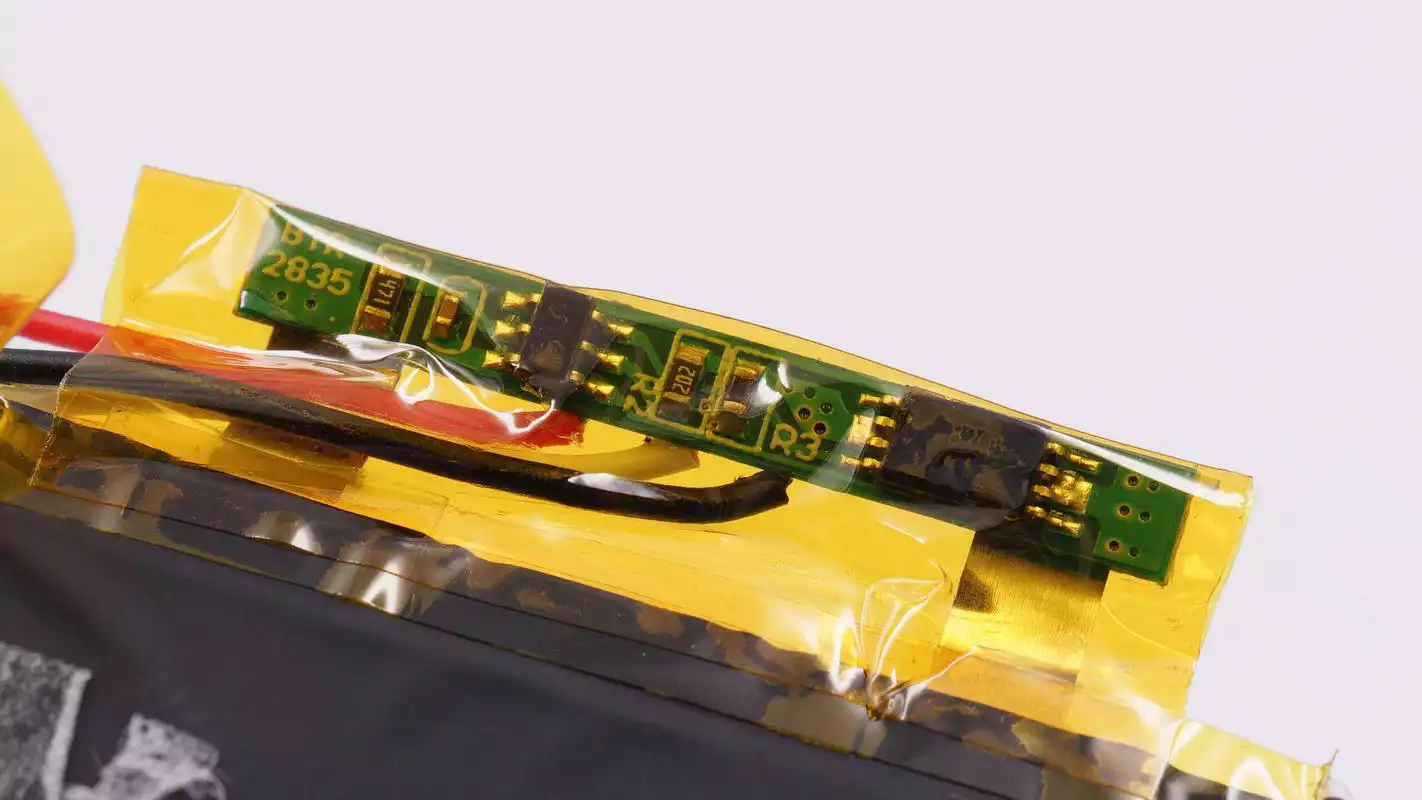

电池配有保护板用于过充,过放,过流以及过热保护。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604073049.png?x-oss-process=style/cdt800w)

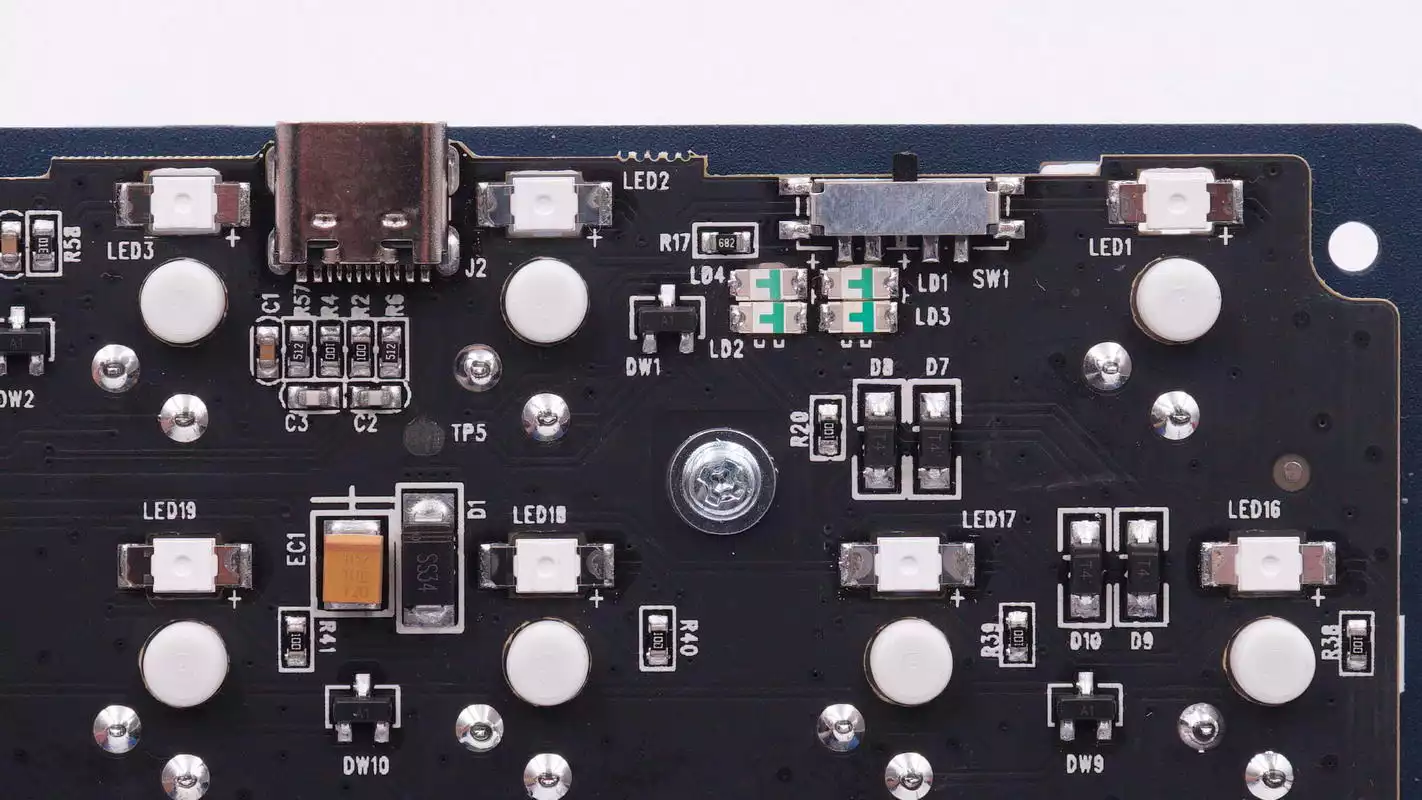

USB-C充电接口和模式选择开关特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603553357.png?x-oss-process=style/cdt800w)

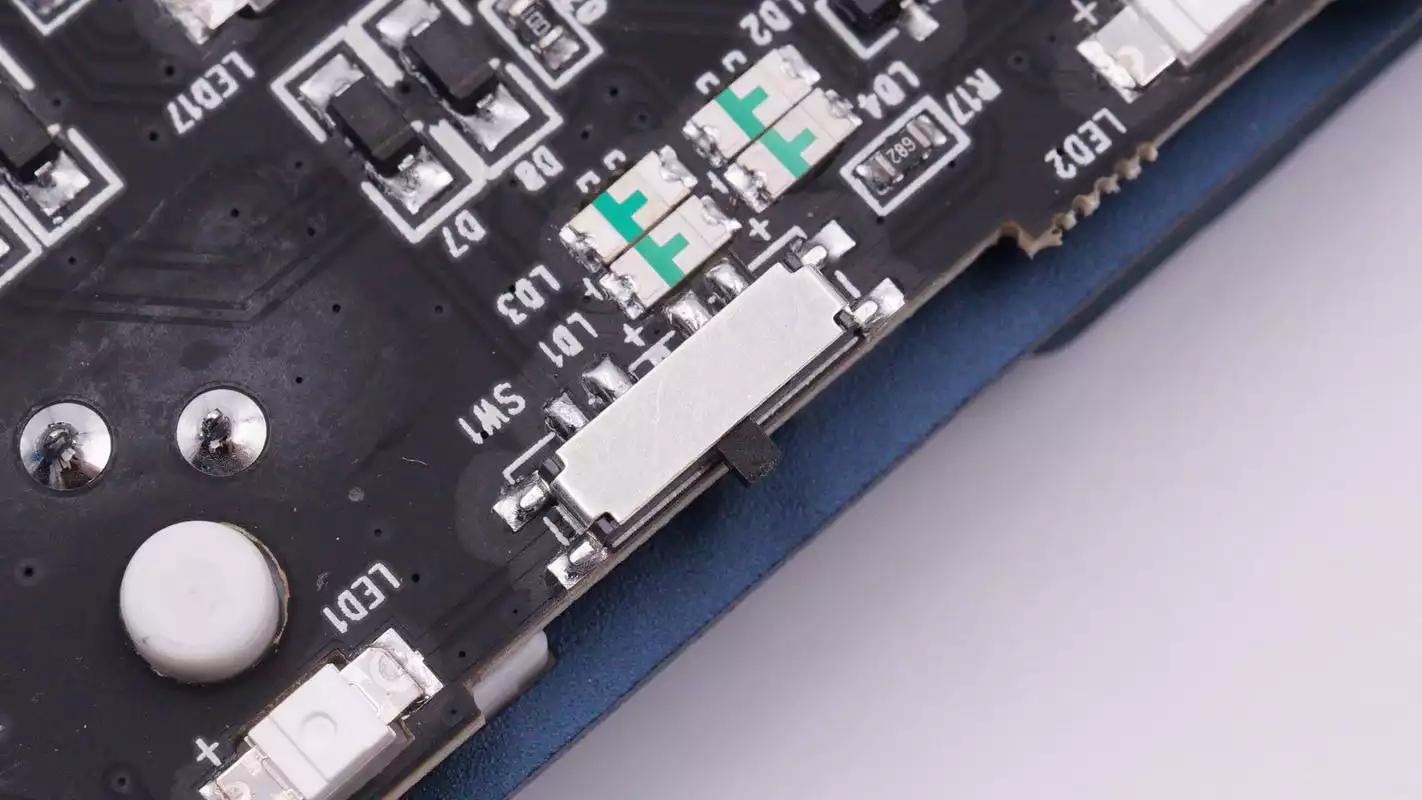

模式选择开关用于开关机,选择苹果或WIN模式。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604072349.png?x-oss-process=style/cdt800w)

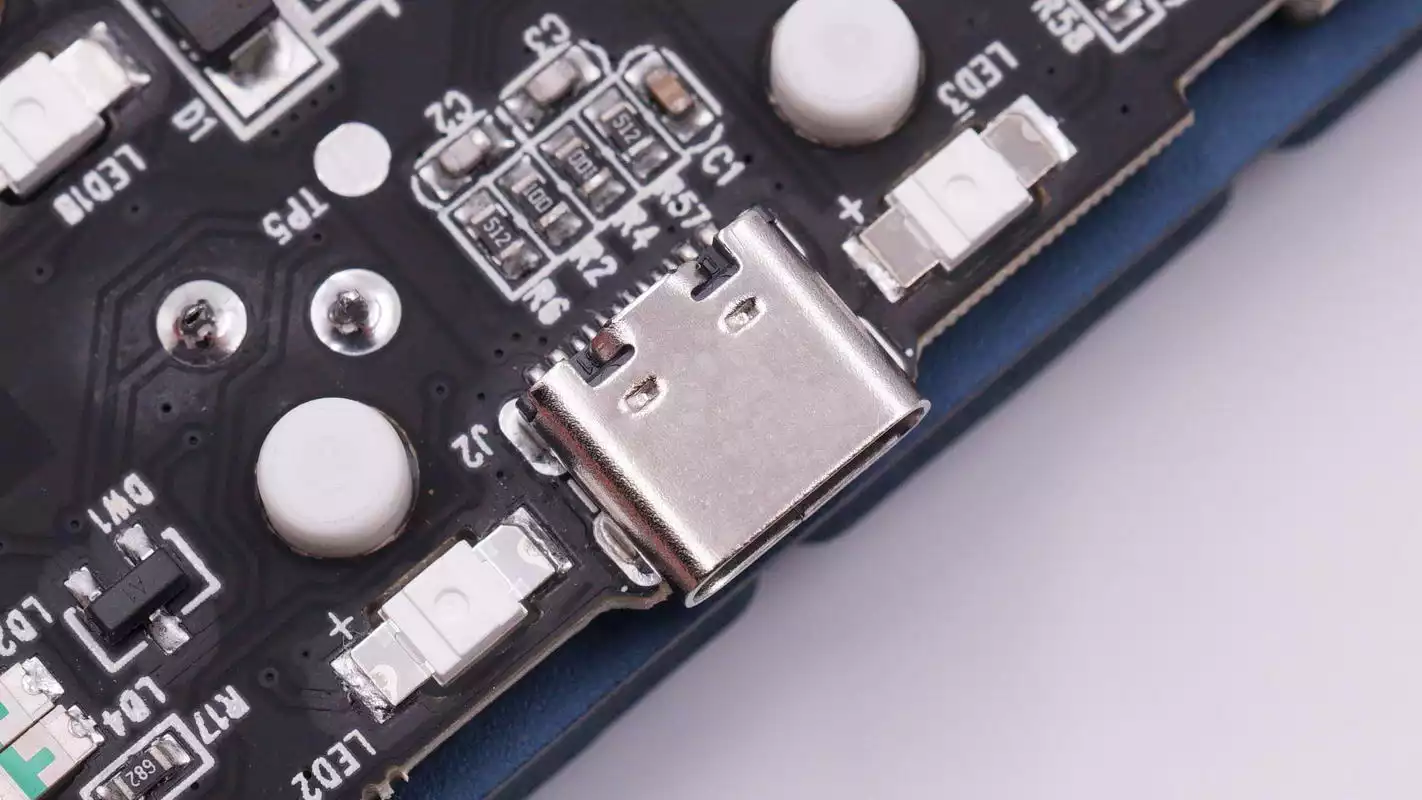

USB-C接口特写,采用过孔焊接固定。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604071543.png?x-oss-process=style/cdt800w)

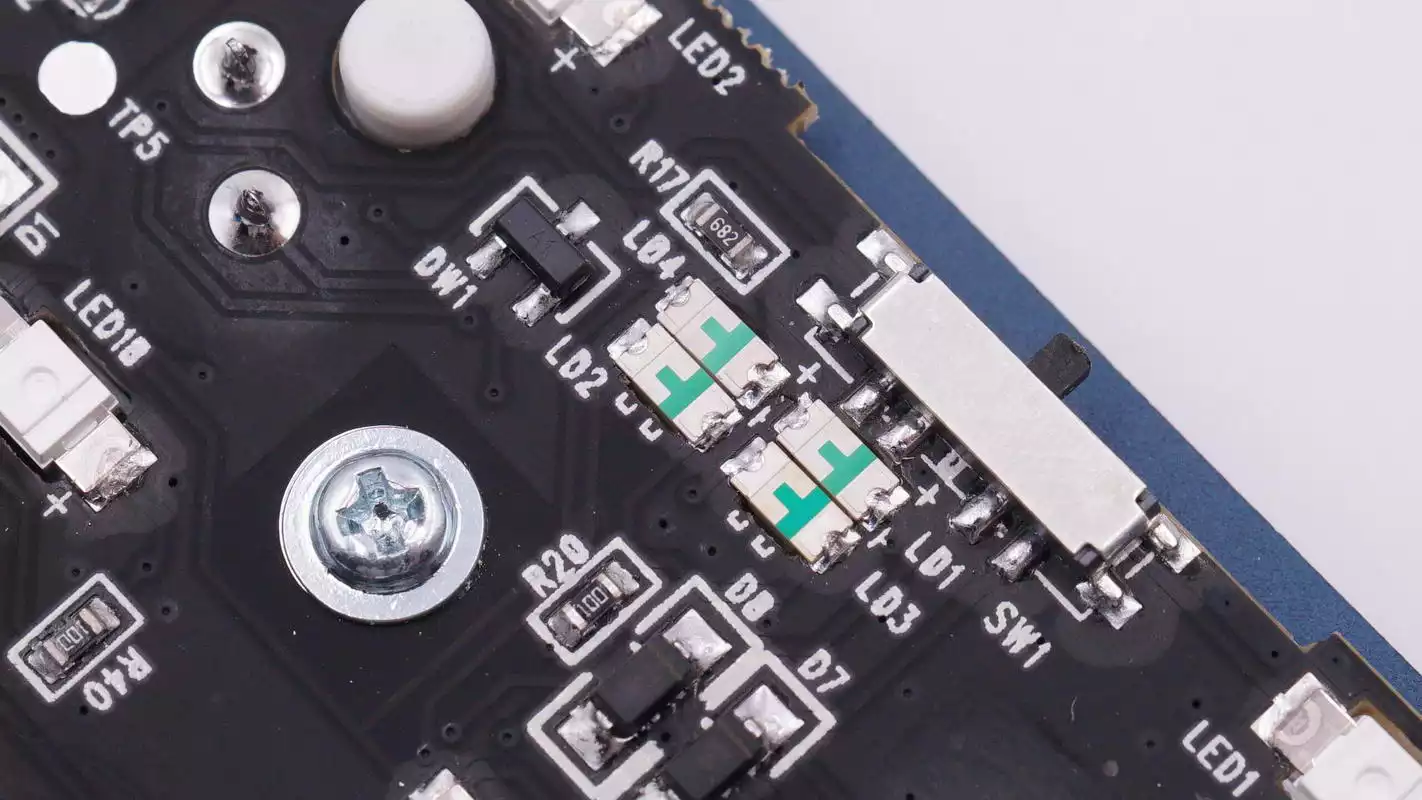

键盘模式指示灯采用两颗LED焊接,用于指示不同状态。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604070918.png?x-oss-process=style/cdt800w)

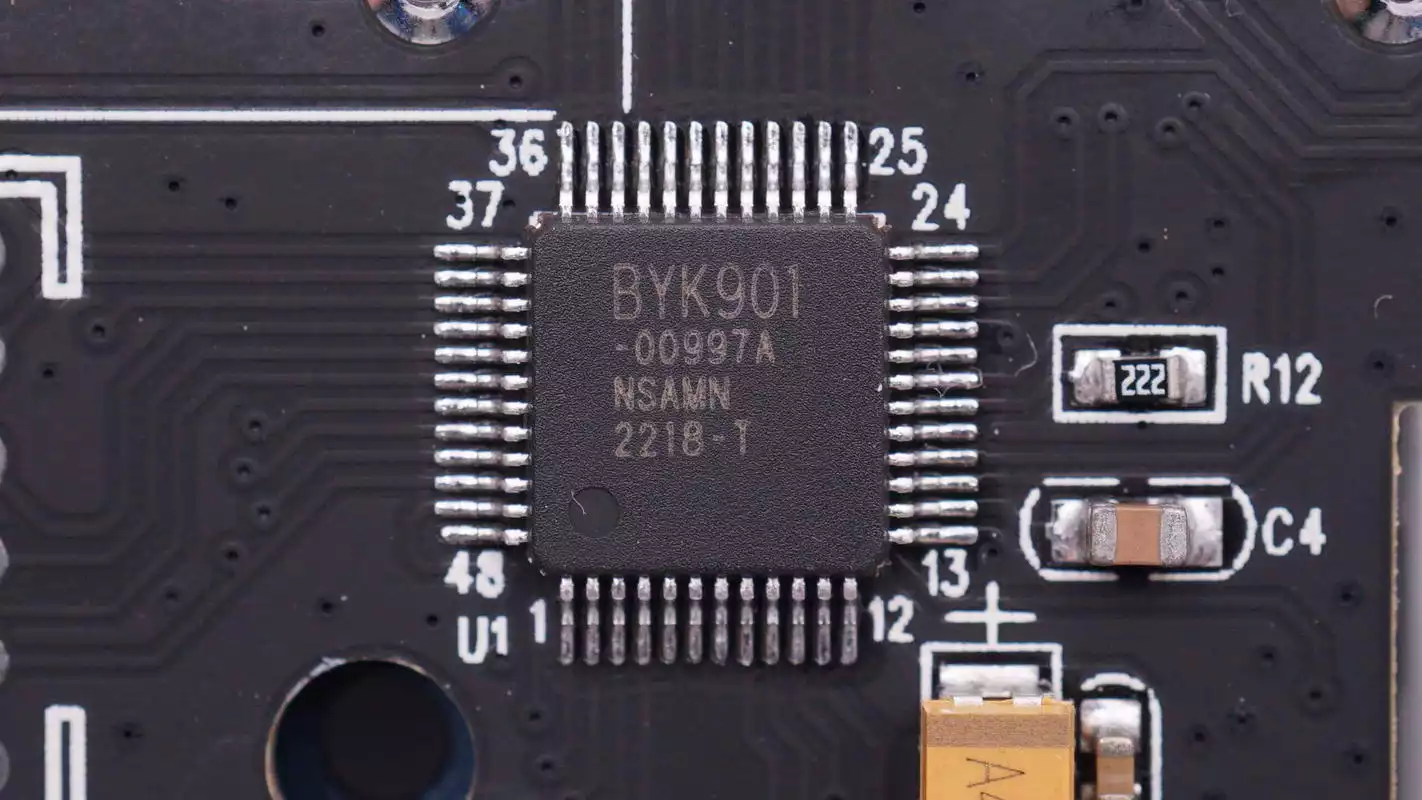

键盘主控芯片来自深圳市贝盈科技,型号BYK901。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604070271.png?x-oss-process=style/cdt800w)
主控芯片边缘焊接一颗47μF 10V的钽电容用于供电滤波。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603425577.png?x-oss-process=style/cdt800w)

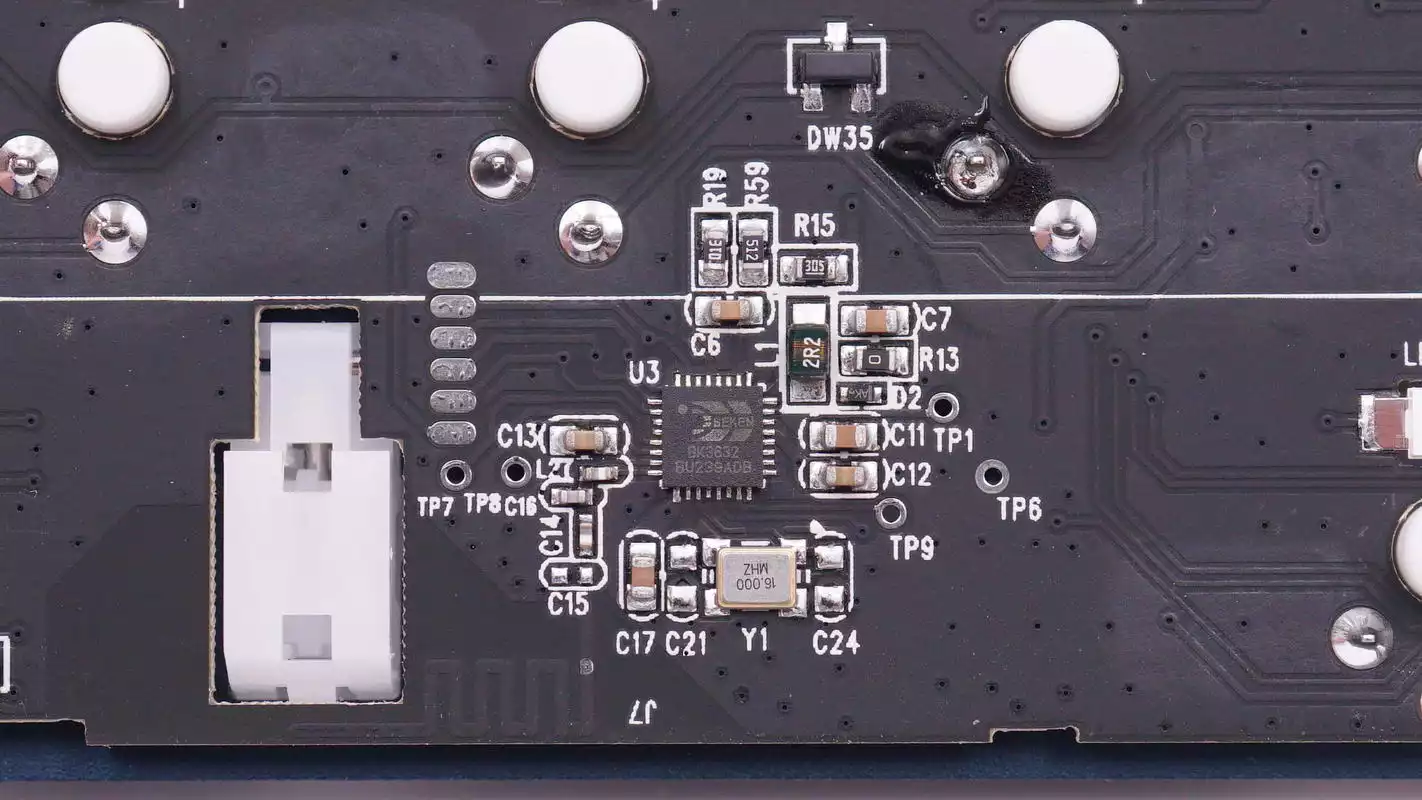

蓝牙无线芯片焊接在键盘主板的空格键位置。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604064449.png?x-oss-process=style/cdt800w)

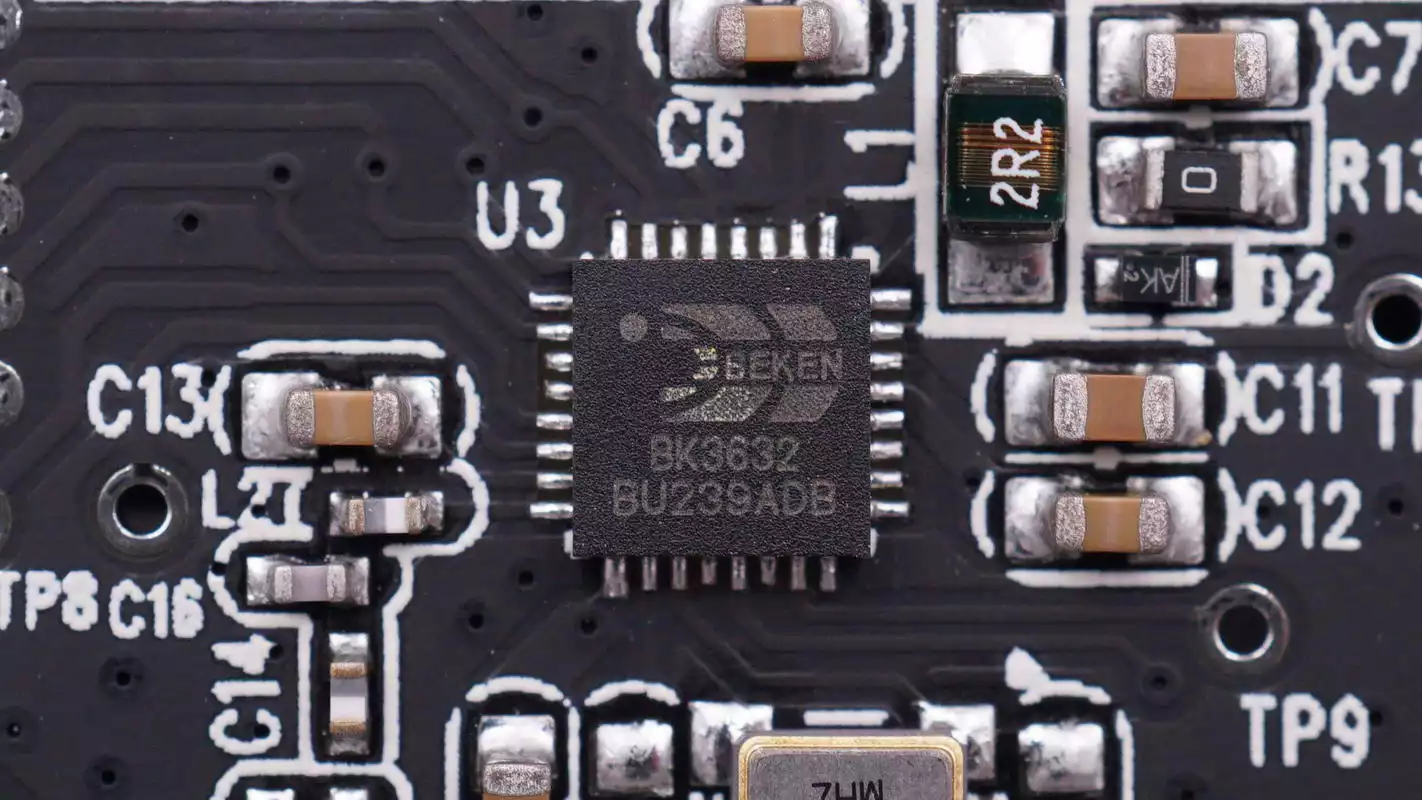

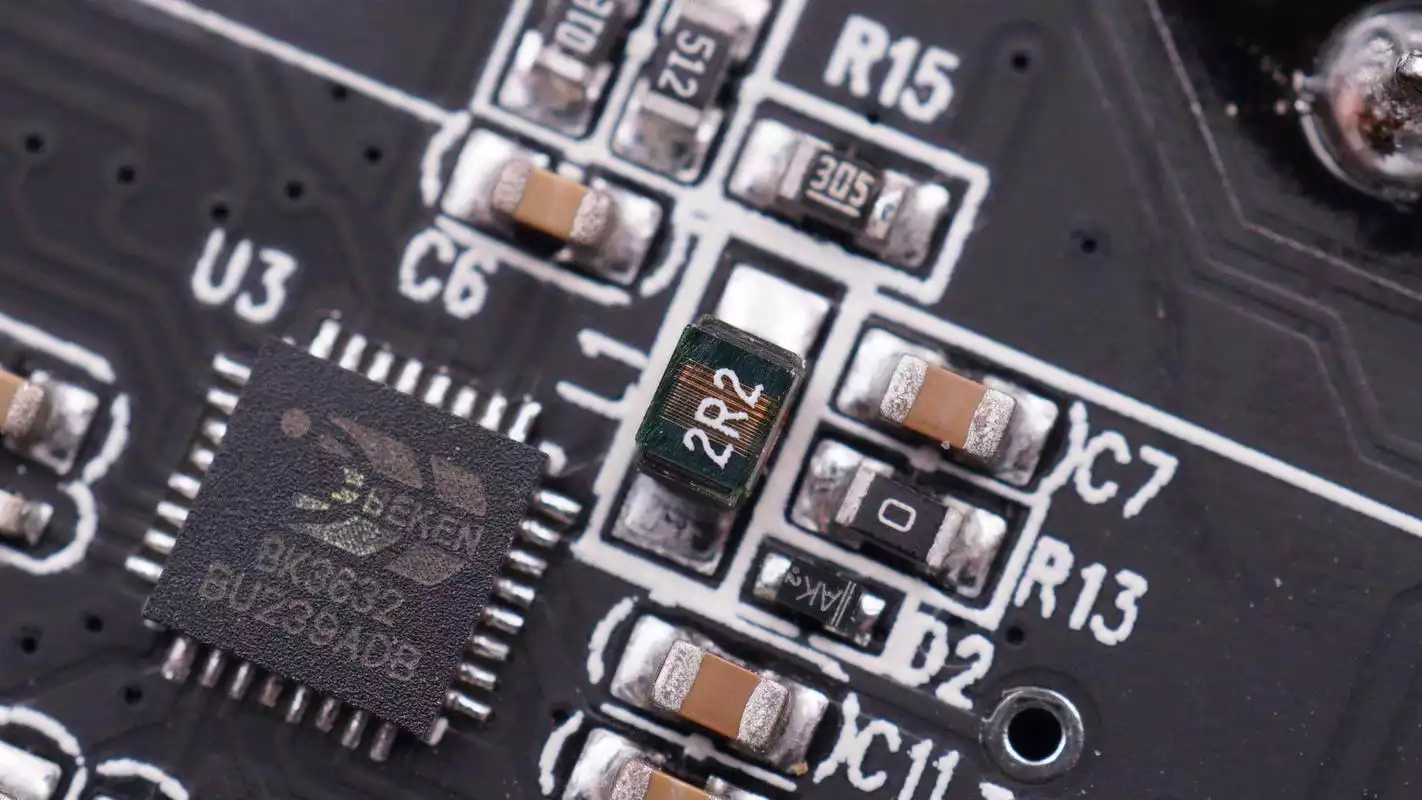

无线芯片来自博通,型号BK3632,是一颗高度集成的2.4GHz无线SoC,支持蓝牙5.0双模式和专有协议。芯片内部集成高性能射频收发器,基带,MCU,Flash,具备JTAG,I2C,SPI和UART等接口。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604065468.png?x-oss-process=style/cdt800w)
2.2μH绕线电感用于芯片内部供电。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604063139.png?x-oss-process=style/cdt800w)

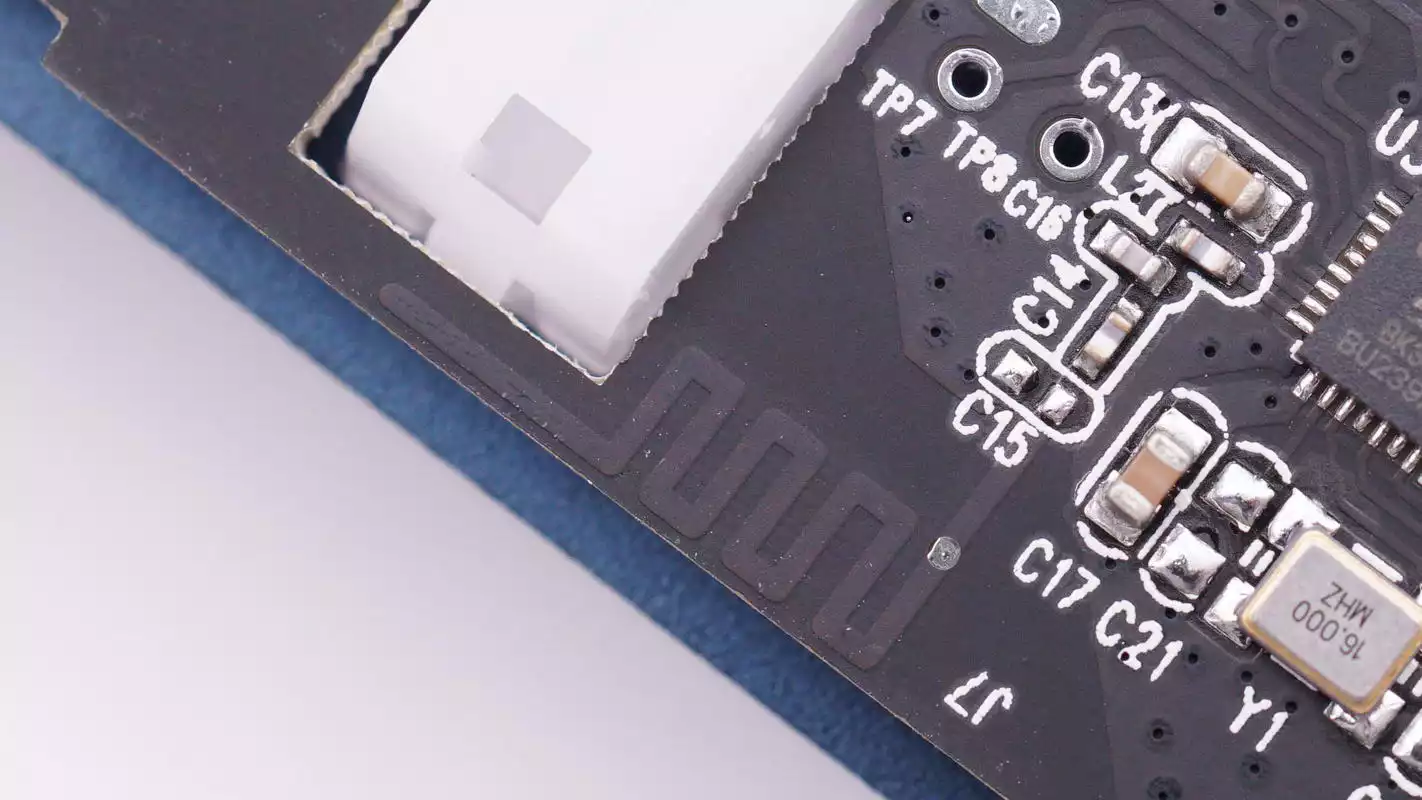

印刷蛇形天线特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604063634.png?x-oss-process=style/cdt800w)

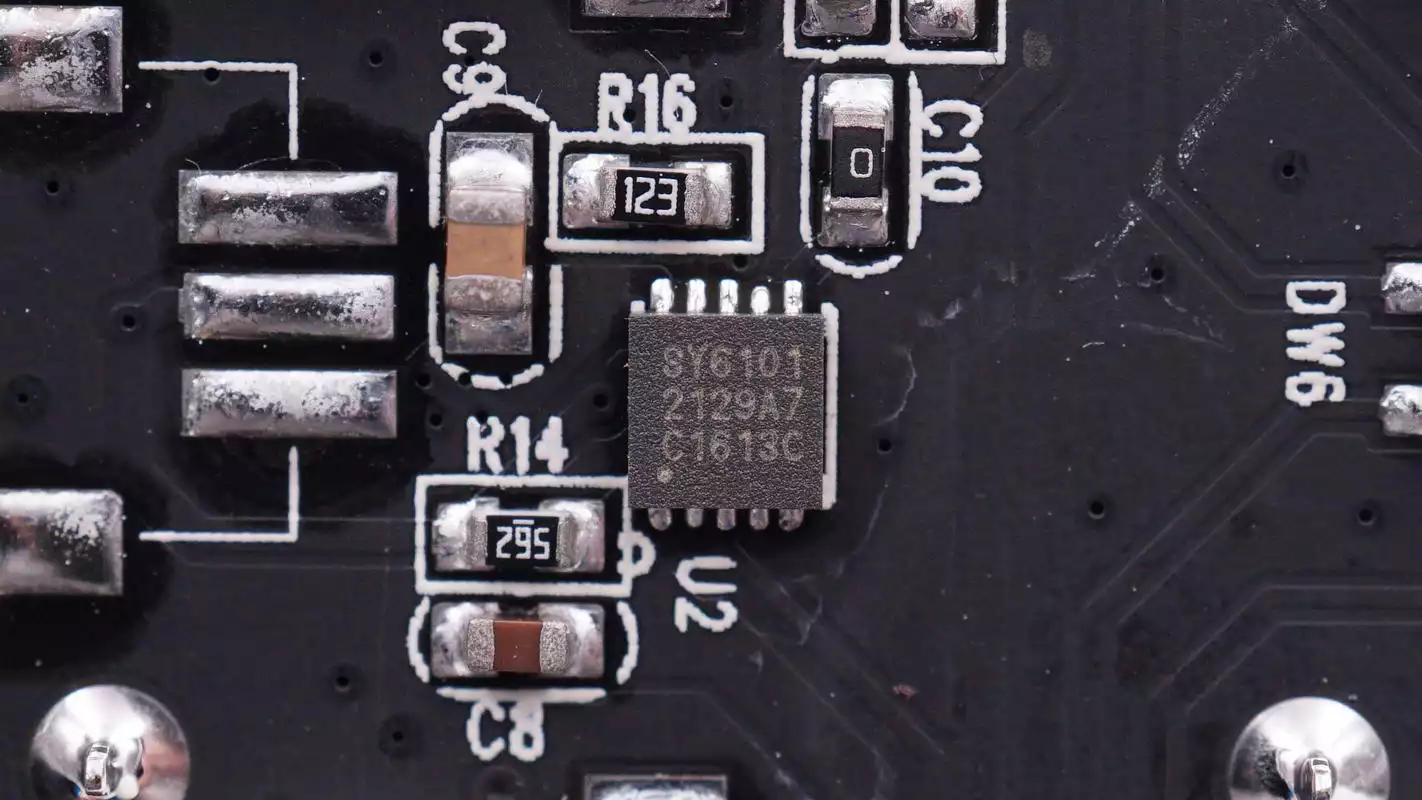

电池充电芯片来自思远半导体,型号SY6101,是一颗集成高压输入保护的锂电池线性充电芯片,支持28V输入耐压,无需输入过压保护电路,芯片支持1A充电电流,支持4.4/4.35/4.2/3.625V电池充电,满足高压锂电池到磷酸铁锂电池应用。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604062214.png?x-oss-process=style/cdt800w)

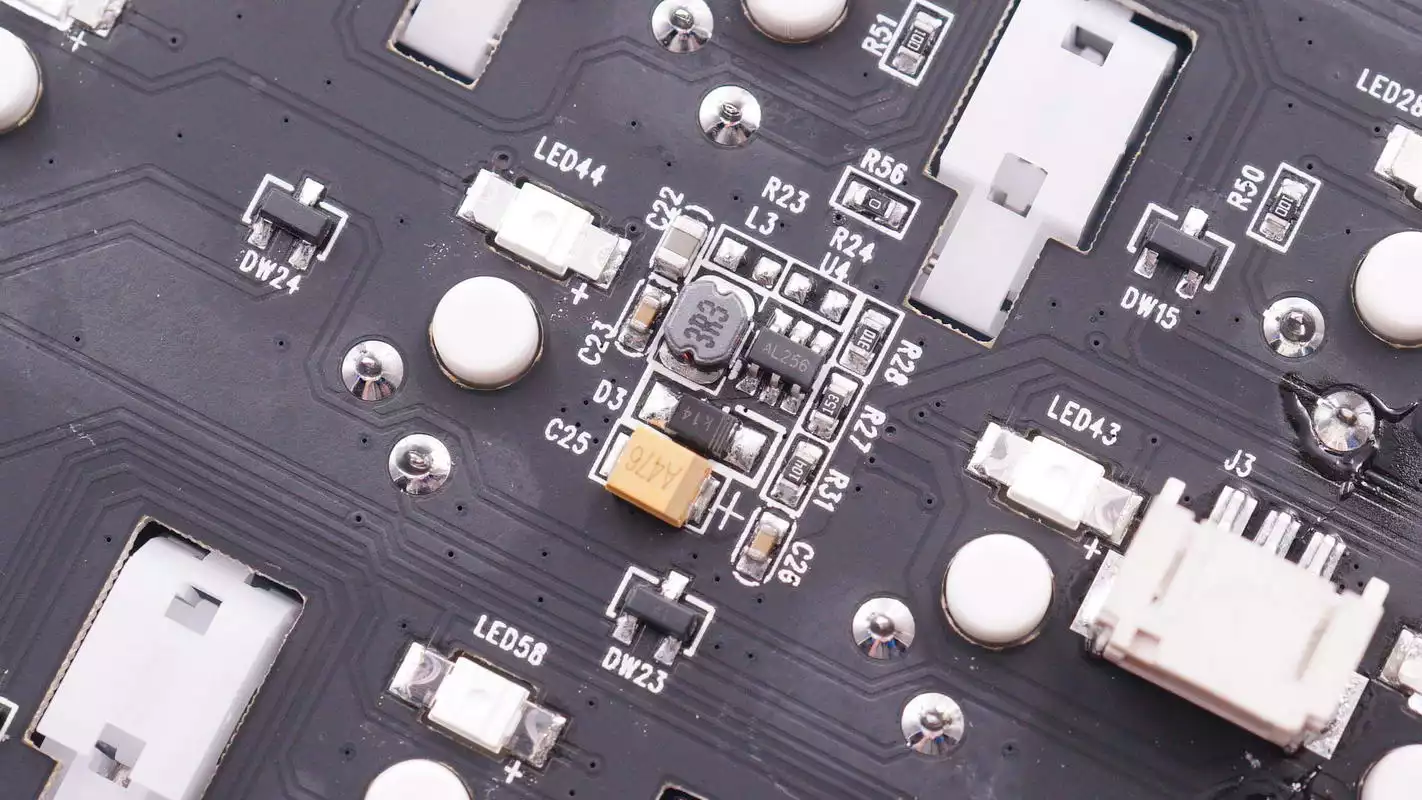

在电池插座旁焊接一路升压电路。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604061440.png?x-oss-process=style/cdt800w)

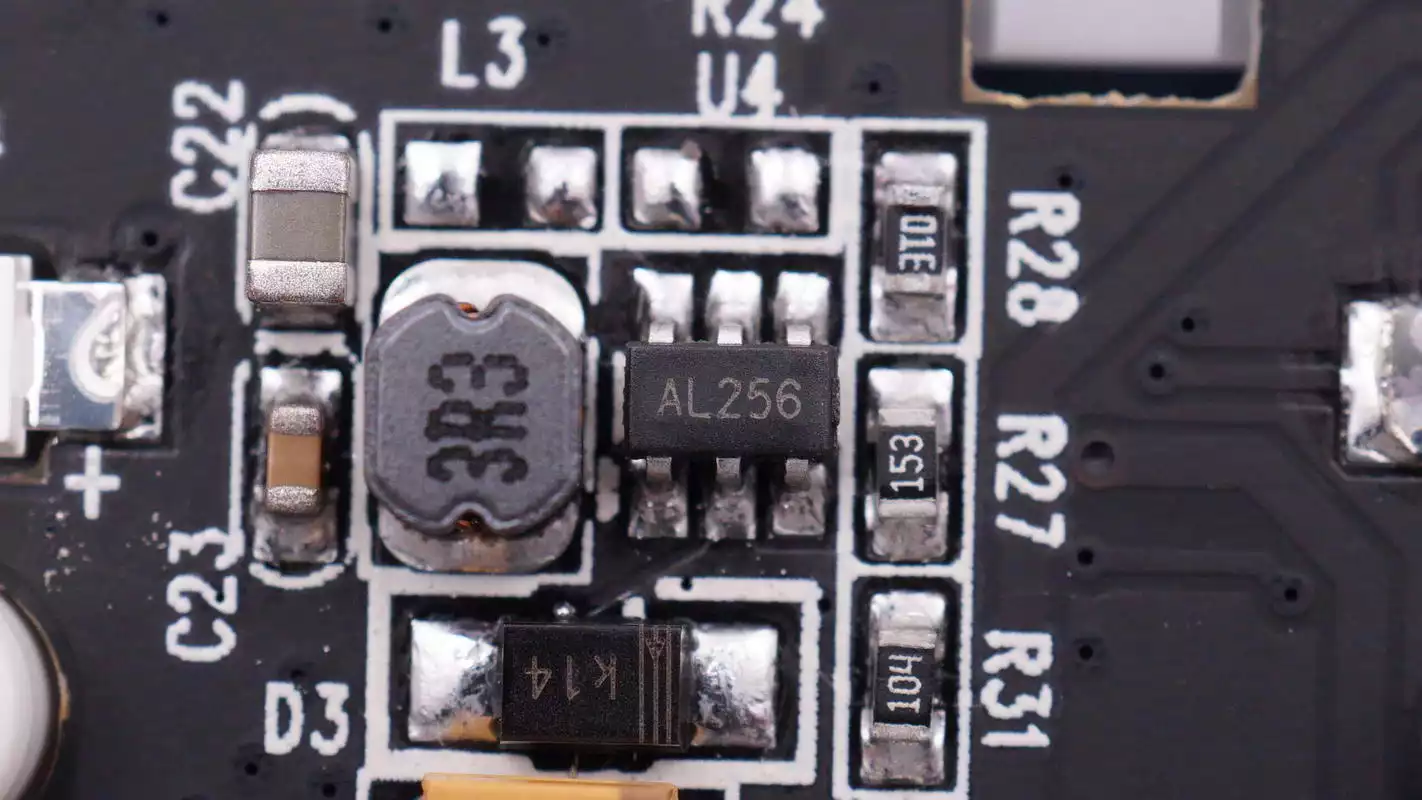

升压芯片来自远翔,型号FP6291,是一颗内置开关管的升压芯片,开关频率为1MHz,最高输出电压为12V。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604060893.png?x-oss-process=style/cdt800w)

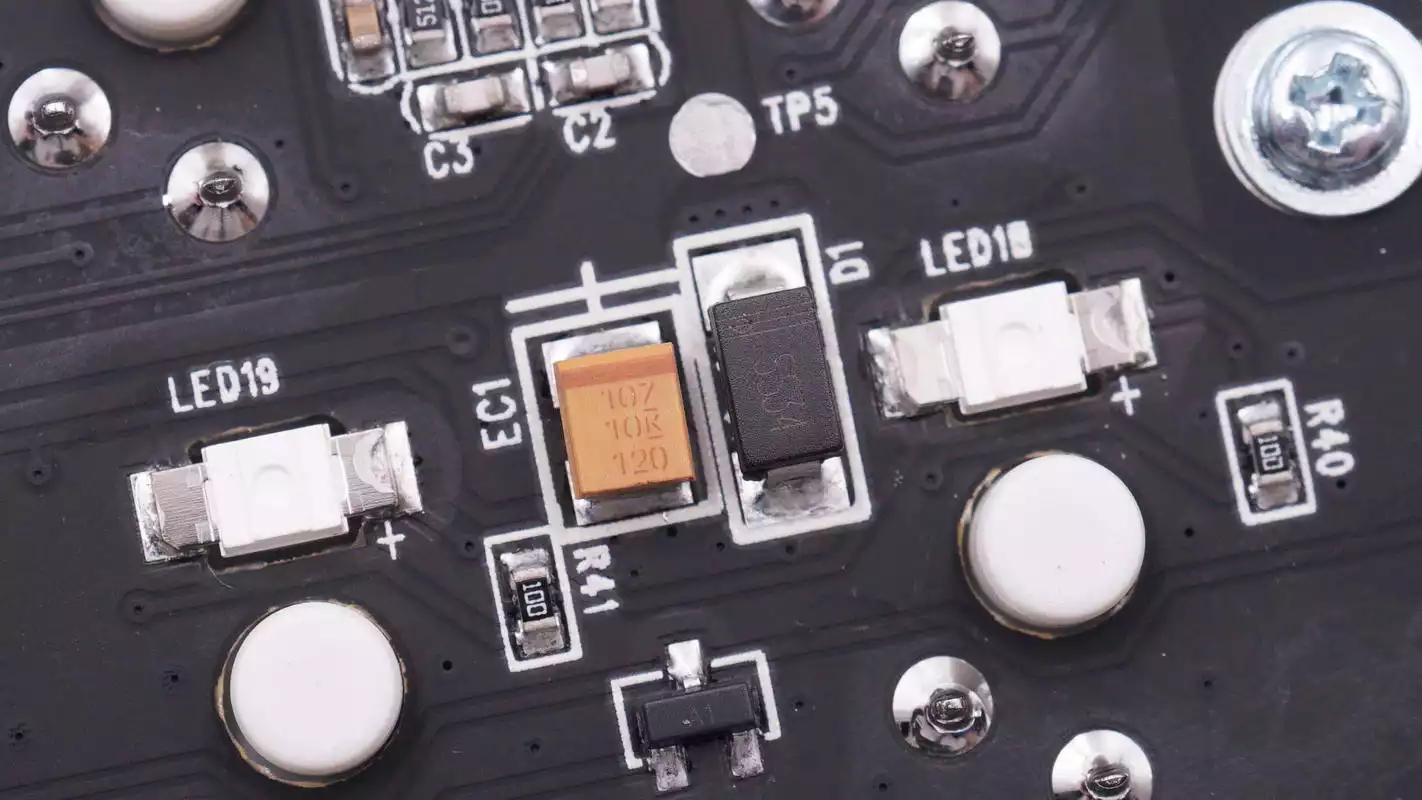

一颗二极管和滤波电容特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121604055646.png?x-oss-process=style/cdt800w)

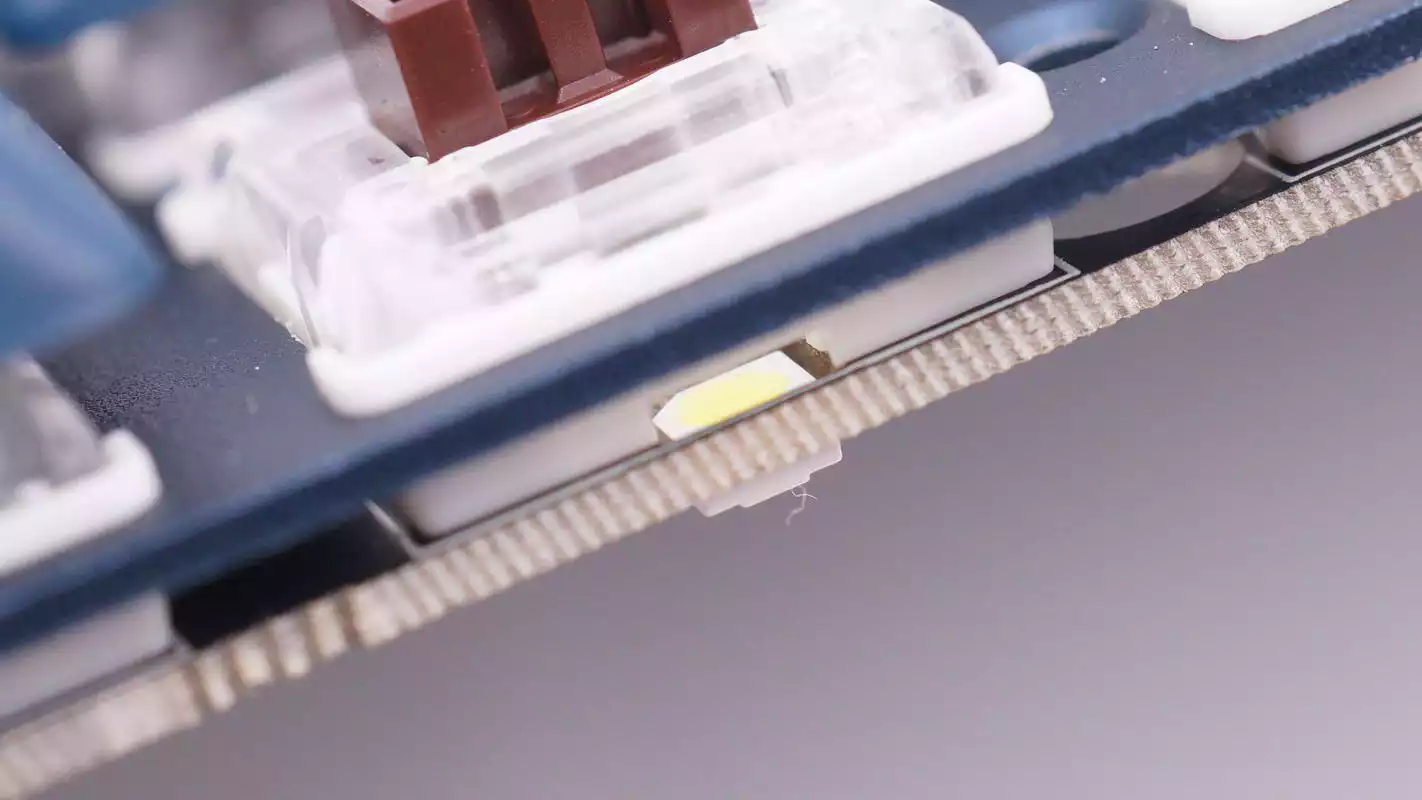

键盘底部的白色LED背光灯特写。
![拆解报告:UGREEN绿联89键双模矮茶轴机械键盘KU102-充电头网](https://chongdiantou-images.oss-cn-shenzhen.aliyuncs.com/wp-content/uploads/2022/12/2022121603424673.png?x-oss-process=style/cdt800w)
全部拆解一览,来张全家福。
充电头网拆解总结
机械键盘以其个性的外观,个性的手感,成为越来越多消费者的首选,伴随蓝牙技术的加持,机械键盘也能摆脱线缆束缚,带来更多自由。绿联推出的这款机械键盘支持有线和无线连接,适配Win和Mac使用,键盘内置背光灯,在夜间也能看清字体,进一步提升使用体验。
充电头网通过拆解了解到,键盘采用铝合金上盖,轴体采用焊接固定,键盘内置1800mAh大容量锂电池,采用贝盈BYK901键盘主控搭配博通BK3632无线SoC实现键盘的全部功能。内置锂电池采用思远SY6101进行充电,并内置远翔FP6291进行升压供电。由多颗芯片组合,实现键盘的全部功能。
