易冲CPS8843芯片获UFCS认证，助力快速、安全、融合的充电环境

前言

UFCS（Universal Fast Charging Specification）融合快充规范全称《移动终端融合快速充电技术规范》，旨在解决目前市面上快充标准复杂多变、互不兼容的问题，是我国首个快充技术标准，由电信终端产业协会发布，可以有效减少电子垃圾和提升用户的体验感，为节能环保赋能。

充电头网获悉，近日成都市易冲半导体有限公司旗下的 CPS8843 快充协议芯片成功通过了 UFCS 1.0在输出 5V/10V/20V ，最大电流3A（UFCS 60W）的可编程融合快速充电功能的认证，成功通过此项认证的协议芯片产品。

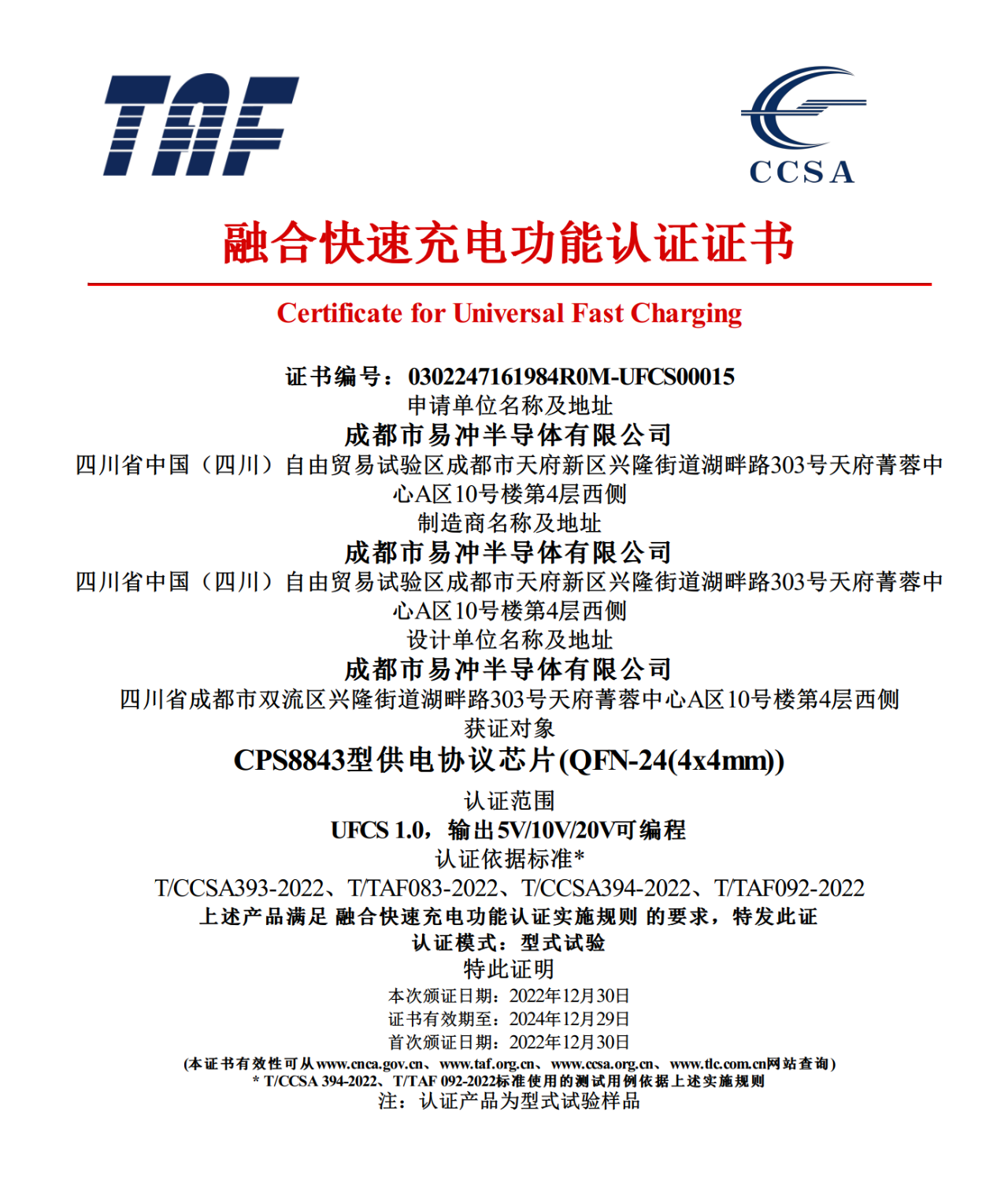

在2022年12月30日，易冲发布旗下的 CPS8843 芯片成功获 UFCS 1.0 认证，并获得融合快速充电功能认证证书，证书编号0302247161984R0M-UFCS00015。

该芯片经过型式试验的认证，通过认证依据的 T/CCSA393-2022、T/TAF083-2022、T/CCSA394-2022、T/TAF092-2022 4个标准， CPS8843 芯片符合UFCS 1.0的测试要求，满足融合快速充电功能认证实施规则的要求，成功入围 UFCS 1.0 认证。

该芯片采用 QFN-24(4x4mm) 封装工艺，可以有效减少PCB板的面积大小，支持宽幅电压，在输出 5V/10V/20V 的电压范围内可编程，增加了产品的灵活性，方便更多产品的适配与应用，同时通过UFCS 1.0认证，说明CPS884X系列能够满足UFCS苛刻的电压电流精度需求，并且同时能够做到同SCP大功率超级快充相兼容。

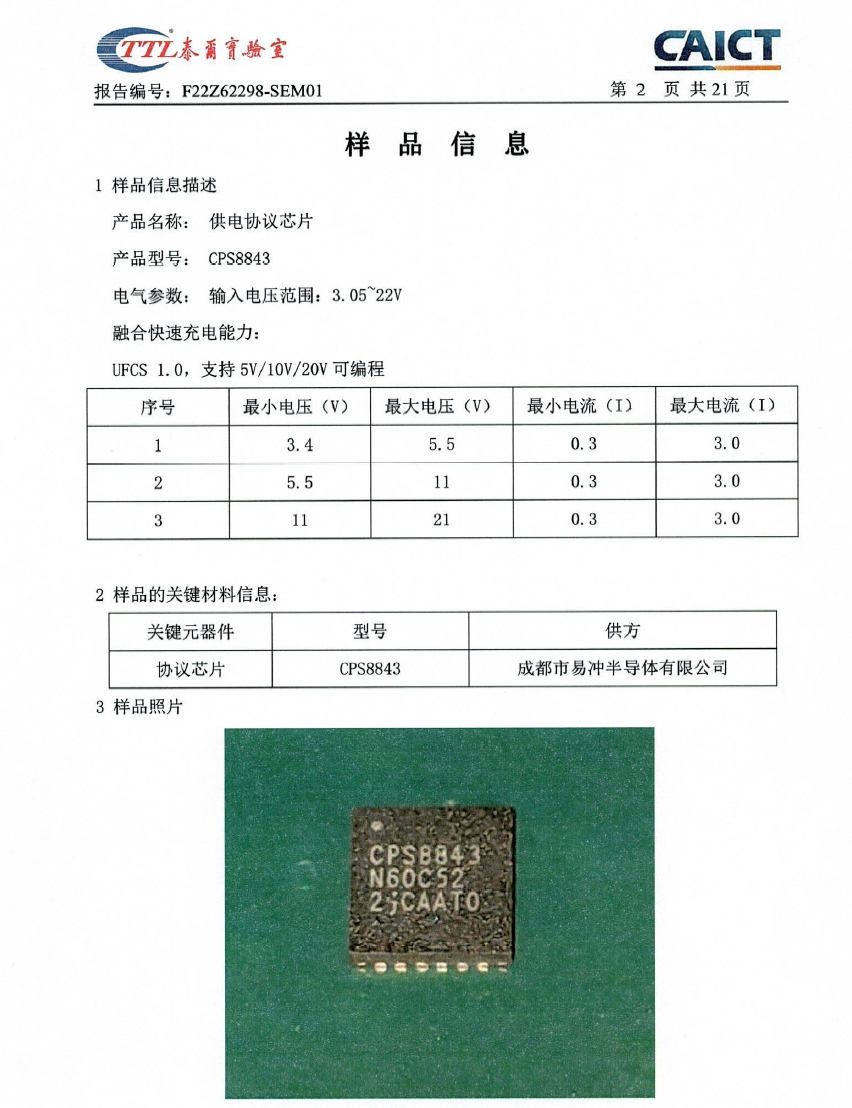

在中国泰尔实验室的报告中的样品信息图。CPS8843 芯片以供电协议芯片为产品名称送检，在送检后， CPS8843 芯片要经过电气特性及时序、物理层、协议层、应用层、功率规则共5项检验项目，均达到测试要求后了颁发融合快速充电功能认证证书。

充电头网总结

UFCS 快充规范采用连续调节模式，输出电压分为 5V、10V、20V、30V 四个可编程的档位（类似 PD3.0的 PPS Programmable Power Supply 调压），其中 5V 电压档位的可编程电压范围是 3.4V-5.5V；10V 电压档位的可编程电压范围是 5.5V-12V；20V 电压档位的可编程电压范围是 12V-21V；30V 电压电压的可编程电压范围是 21V-36V。定义的最大输出功率能到达200W以上。

曾在2022年的10月31日，易冲半导体就联合华为推出了首款 UFCS 认证快充，在华为40W冰糖全能充电器内置了易冲的CPS8841芯片，是一款高度集成的USB PD3.0协议芯片，集成PPS快充，并支持UFCS融合快充和华为SCP快充等充电协议。说明易冲半导体很早就开始布局 UFCS 融合快充协议领域，为解决快充相互间不兼容的问题而努力，为终端使用者创造快速、安全、兼容的充电使用环境，提升用户体验的同时利用科技达到绿色环保可持续发展战略。
