前言
近期新能源车企品牌极氪发布了旗下首款户外电源产品 —— 极氪移动电源 1200，极氪推出的这款移动电源，虽然名称为移动电源，但是具备220V输出能力，输出功率1200W，峰值2400W(瞬间功率，不可持续)，能够满足户外使用大功率交流电器，并且支持交流输入充电，是一款不折不扣的户外电源产品。
极氪这款移动电源机身采用一体式框架设计，两个提手集成到壳体上，两端面板内凹，整体属于长条方柱造型，便于搬运。在顶部外壳下面内置了两个无线充电线圈，可以同时为两台手机充电。移动电源具备4个USB-C和4个USB-A接口，其中两个USB-C接口支持100W双向快充，可以满足笔记本电脑的供电，还能使用USB-C接口来为户外电源充电。
移动电源内置1058Wh锂电池，具备1200W的逆变输出功率，峰值输出功率为2400W。内置的双向逆变模块，无需使用额外的直流充电器，使用市电即可为移动电源充电。内置的液晶屏幕可以进行电源输入/输出功率及使用时间等参数显示，还具备无线连接功能，可使用手机APP进行移动电源控制。下面充电头网就带来极氪这款移动电源的拆解，看看内部的设计做工。
极氪1200W移动电源开箱

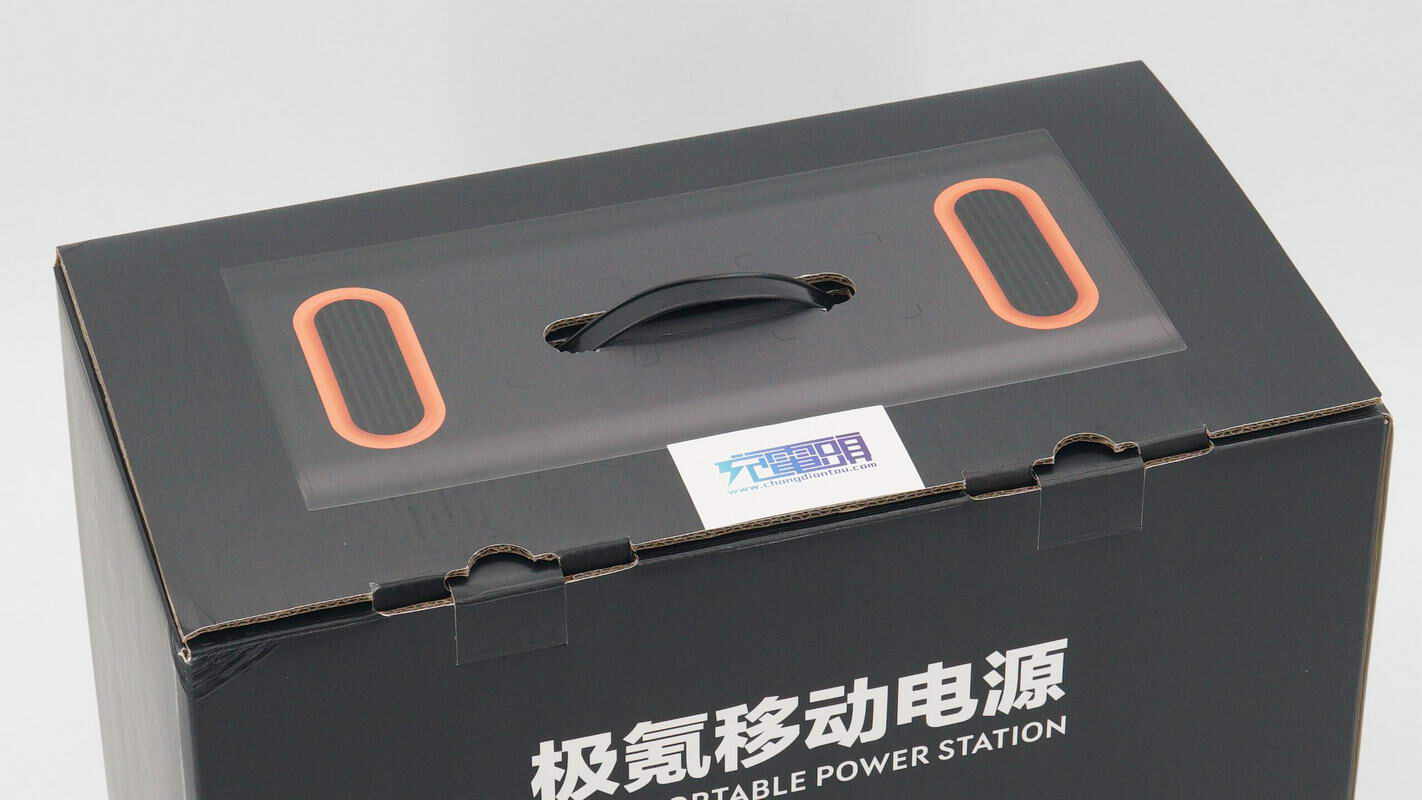

极氪1200W移动电源包装盒顶部设有塑料提手，方便产品收纳后进行搬运储藏。
包装盒设计很有特点，各面印有极氪移动电源 1200实物对应面概览图。
盒子两端印有移动电源两端概览图，对于消费者来说，无需打开包装盒就能第一时间了解到产品的基本配置。
侧面印有移动电源侧身概览图，机身上印有ZEEKR品牌。

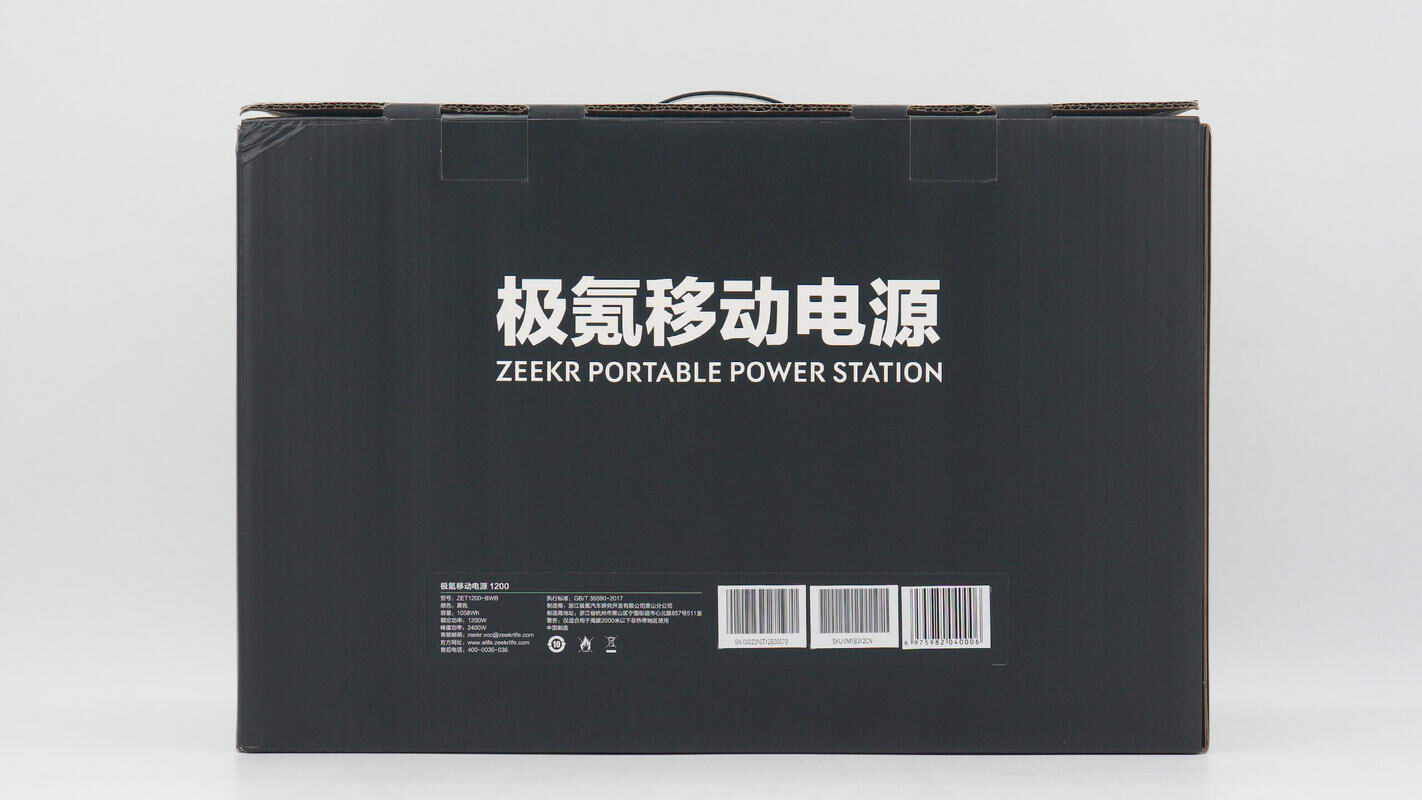

另一侧印有产品中英文名称，下方还贴有产品信息贴纸。
产品参数信息特写，下面到产品实物部分再详细介绍。
打开包装，内有小盒用于装配件，顶面是ZEEKR品牌。

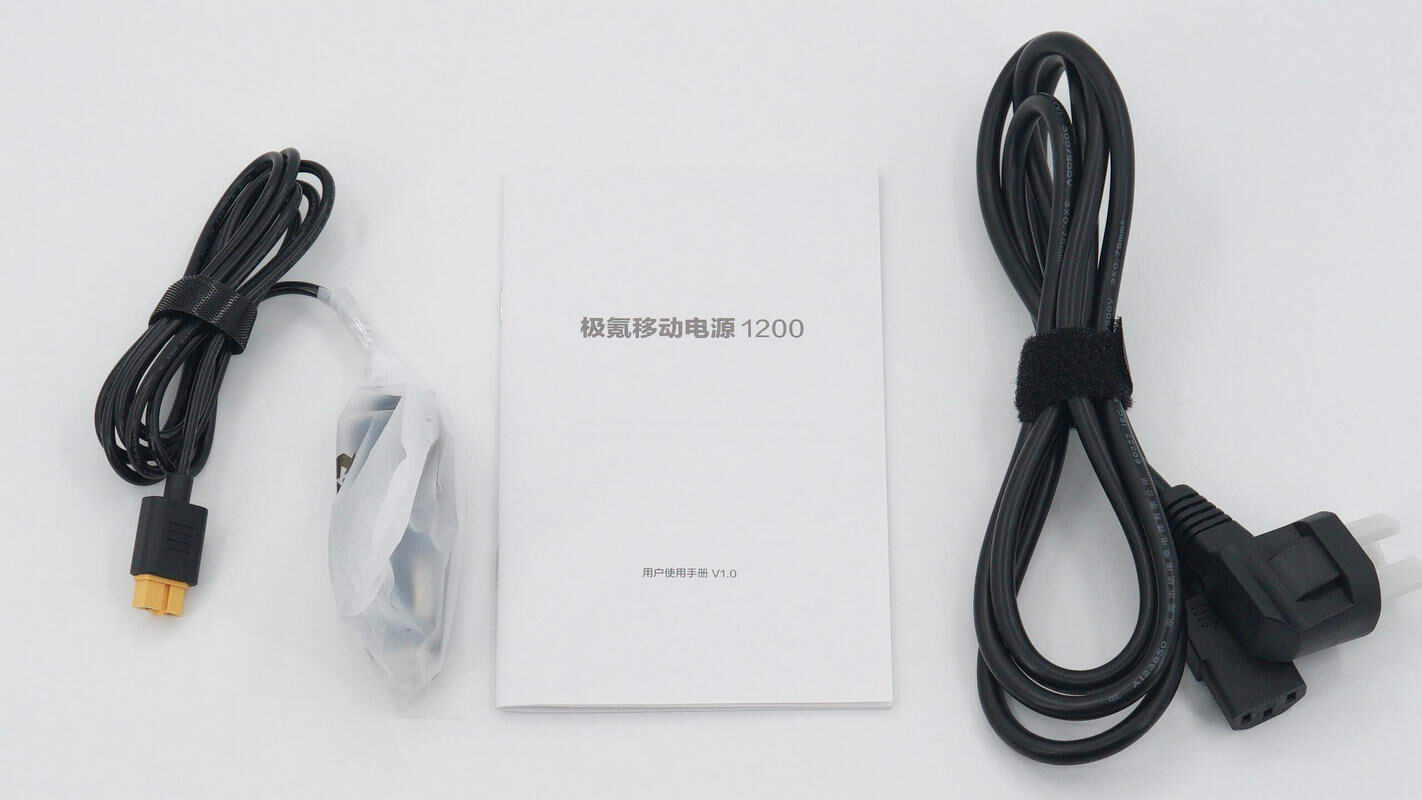

包装内含AC电源线、车载点烟器充电线以及使用说明书。

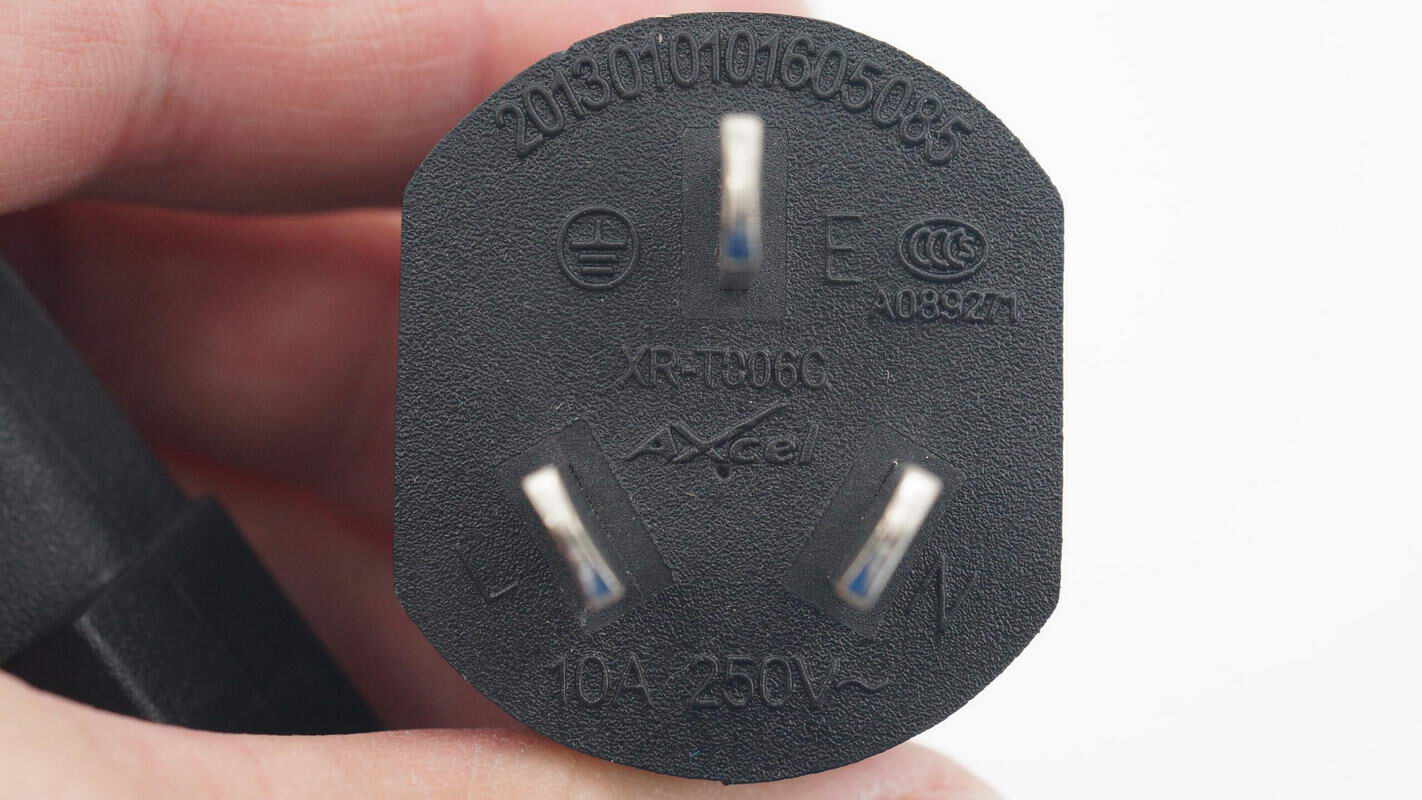

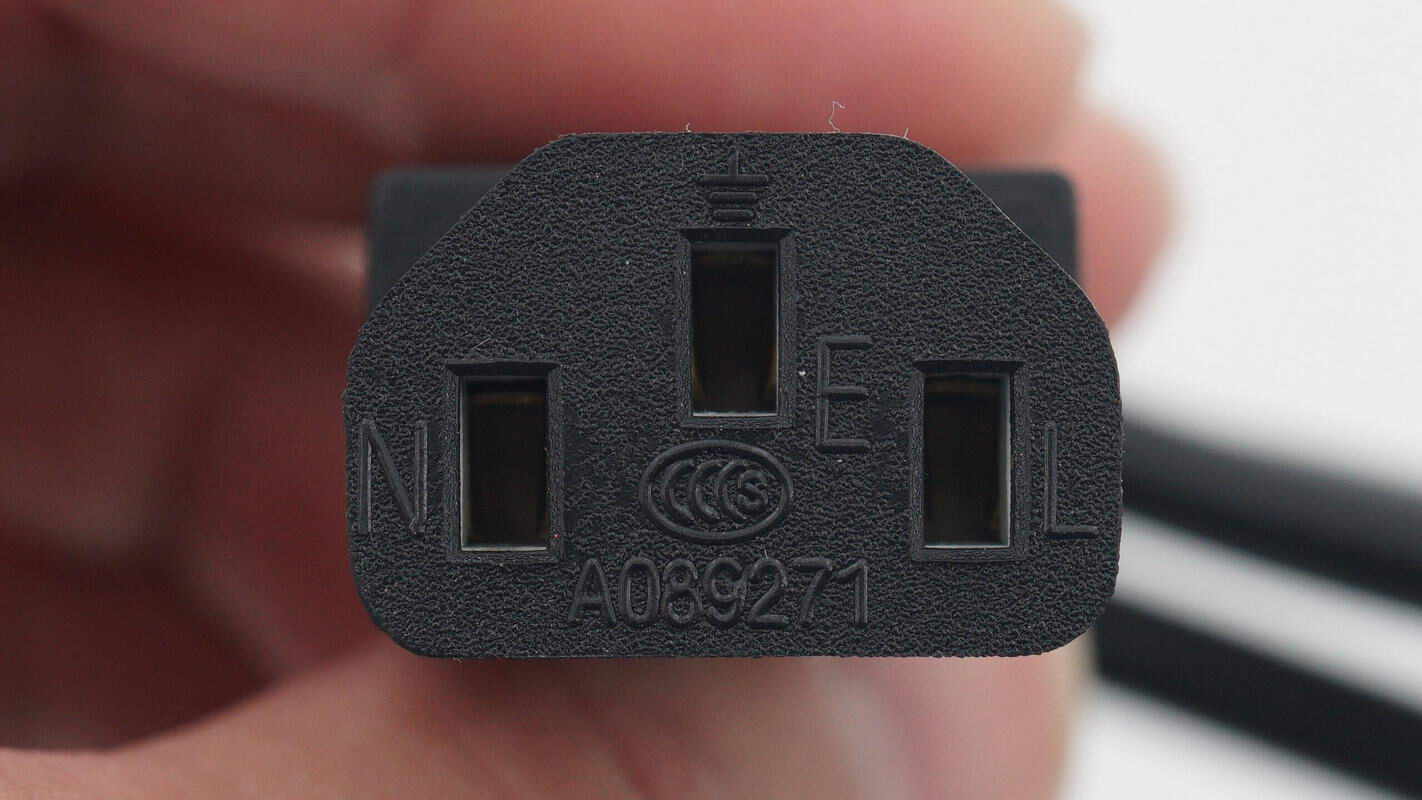

AC电源线一端为三脚插头，规格为10A 250V~，通过了CCC认证。
另一端为品字插头。
线缆生产厂商为东莞市欣瑞泰电器有限公司。

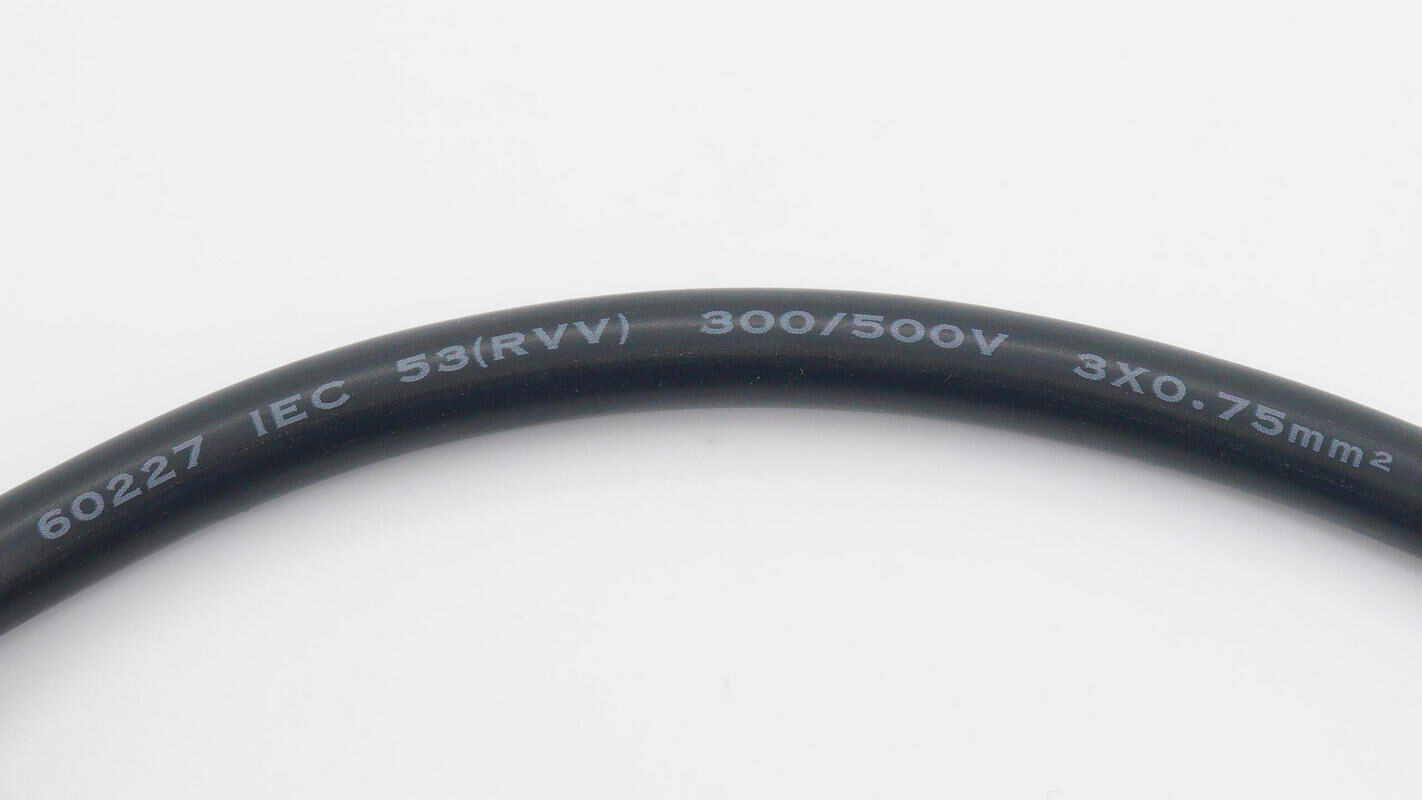

规格为300/500V 3x0.75mm²。

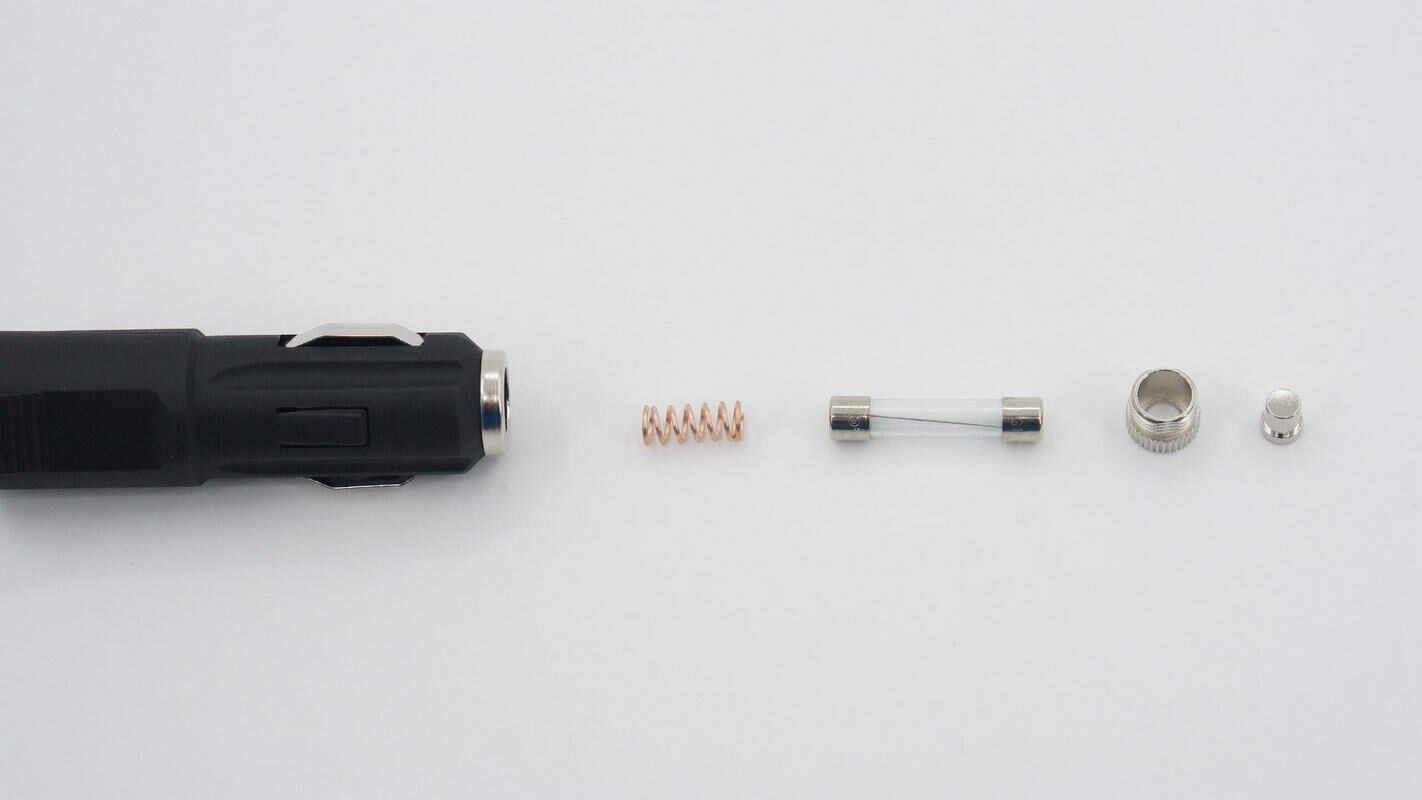

车载点烟器充电线输入端内置保险丝。

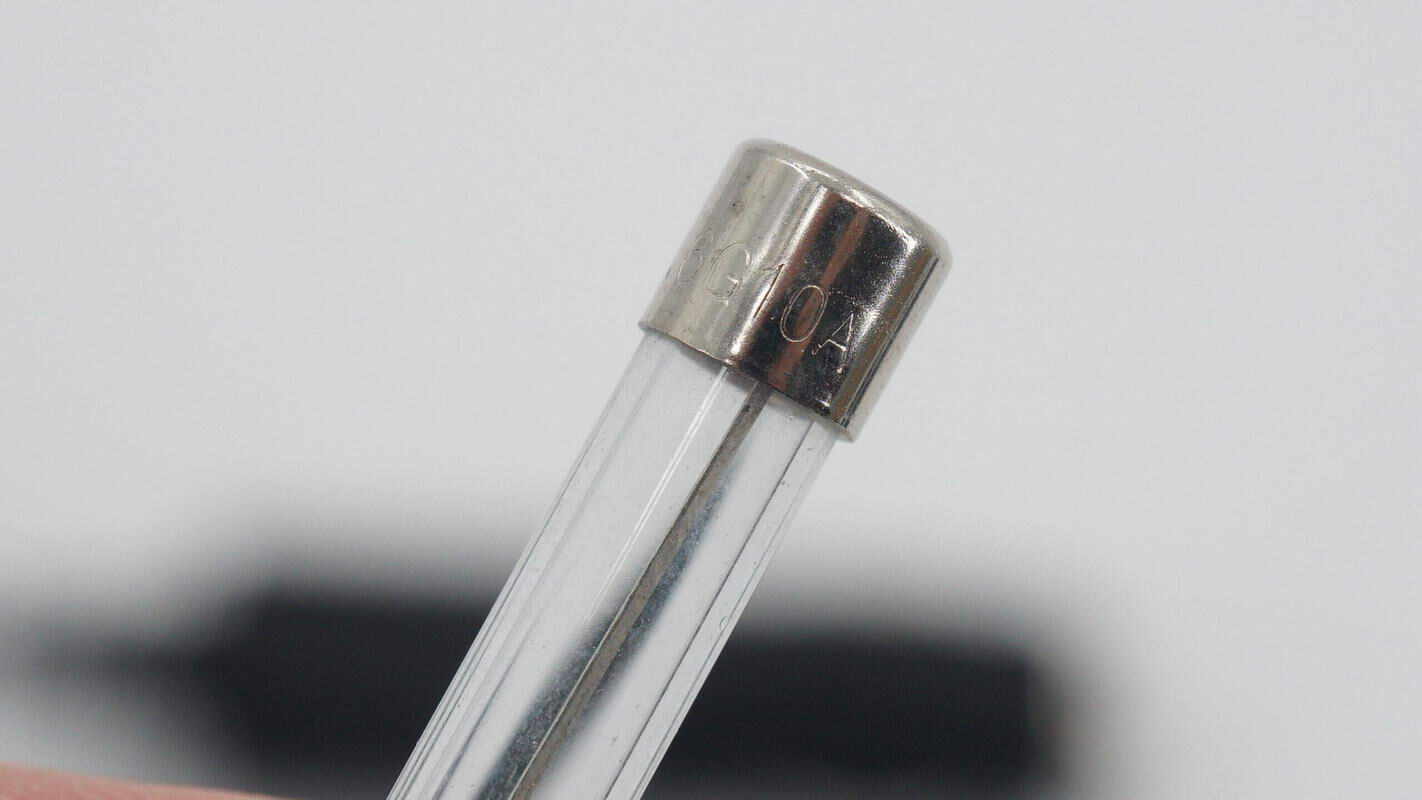

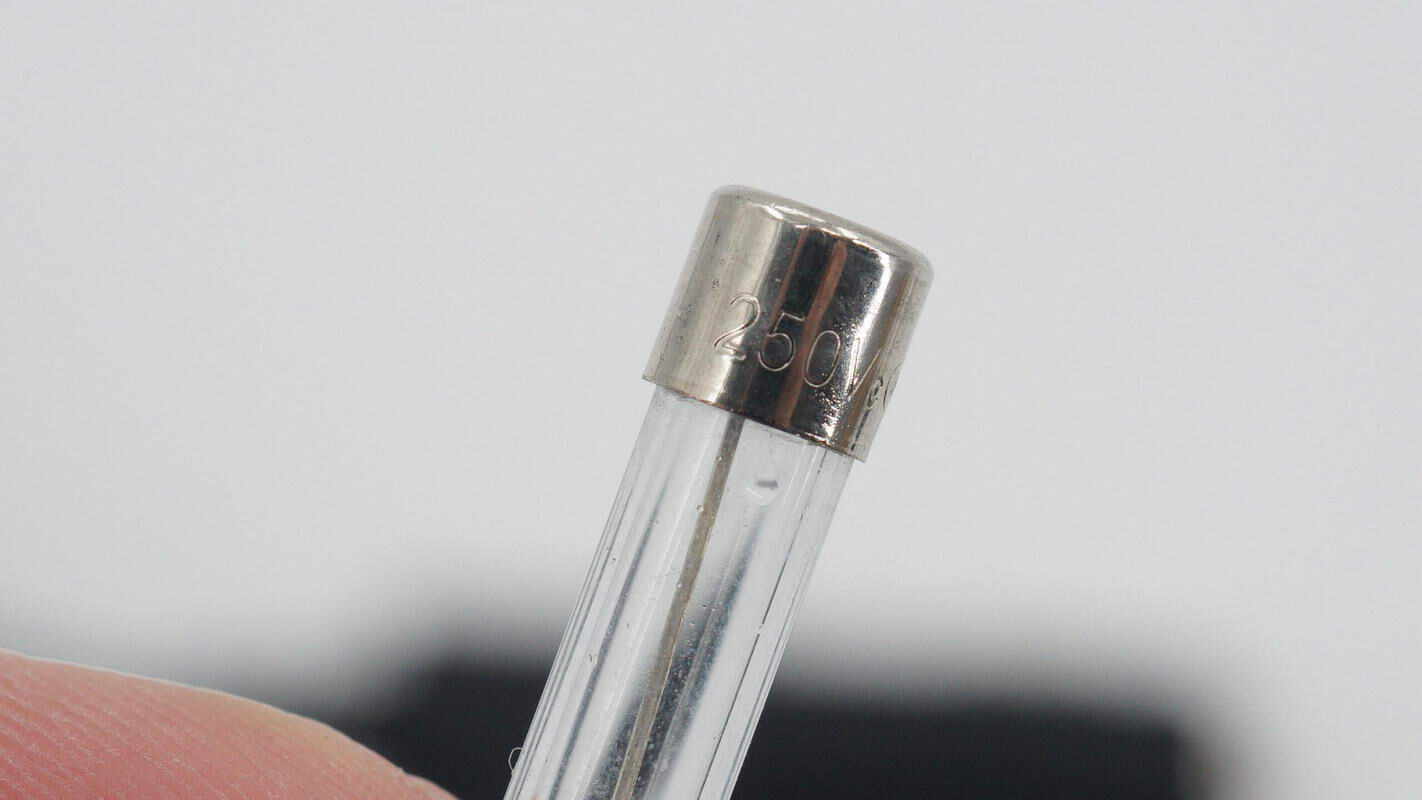

保险丝额定电压250V。
额定电流为10A。

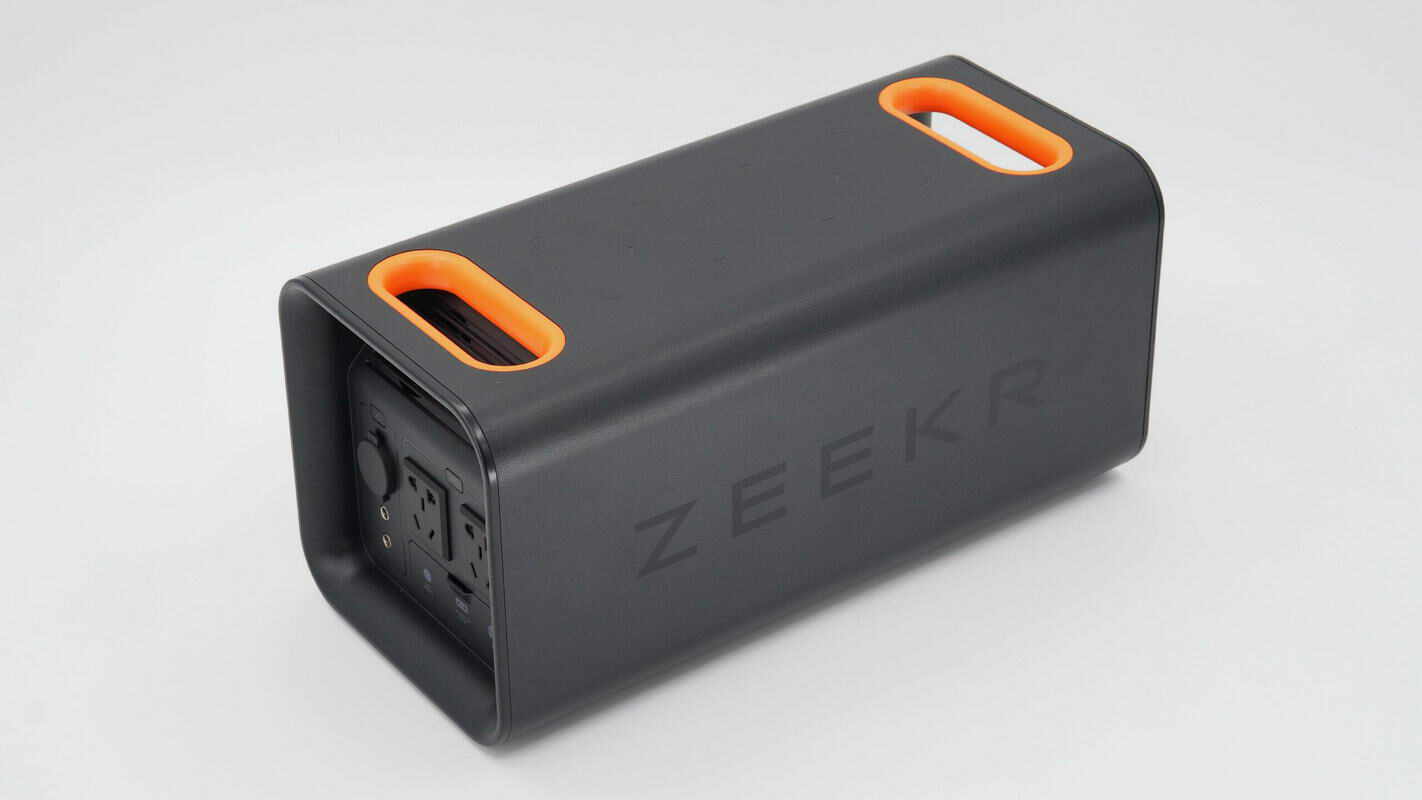

极氪这款移动电源机身采用一体式框架设计，两个提手集成到壳体上，两端面板内凹，整体属于长条方柱造型。

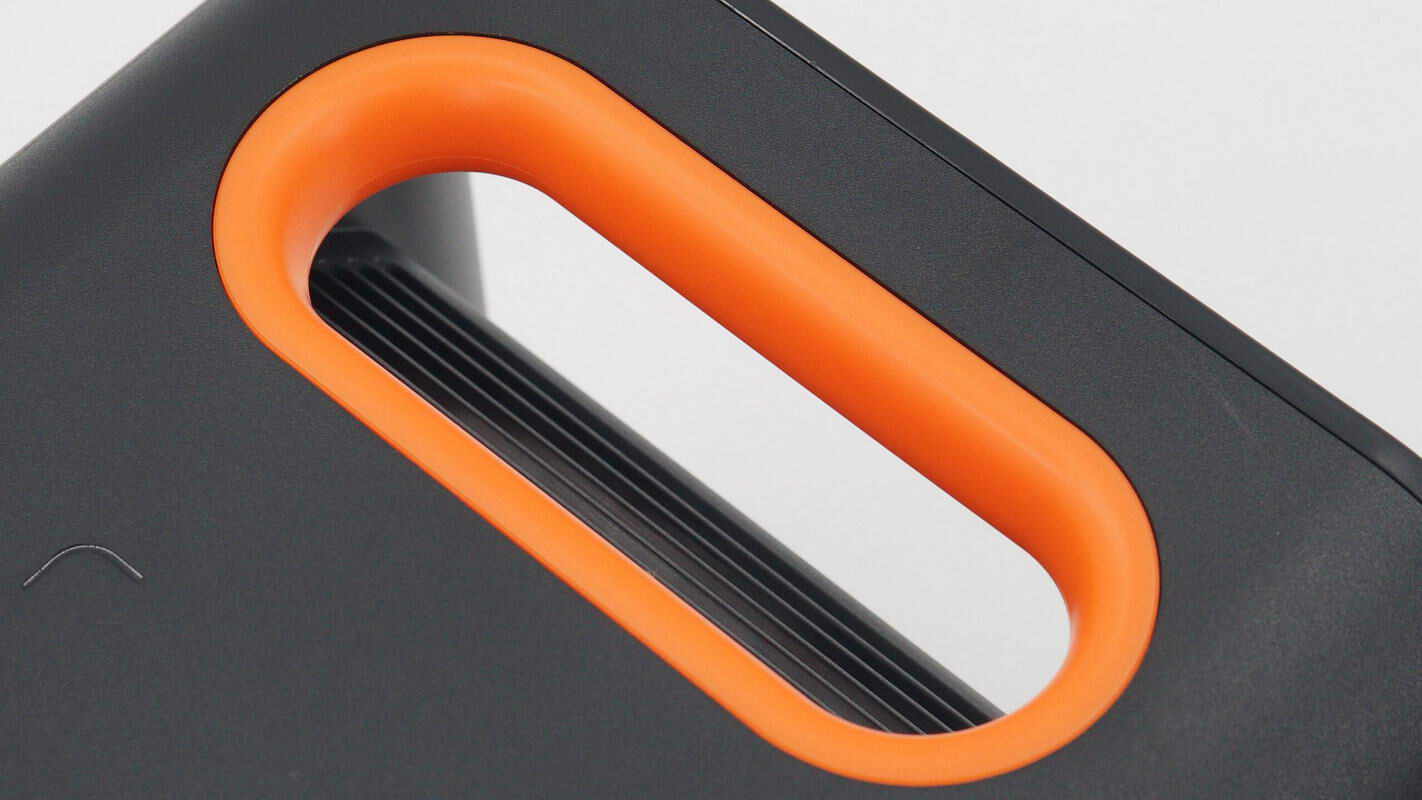

提手处设有两个橙色塑料装饰圈。
顶部带有两个无线充电区域，可同时为两部手机进行无线充电。

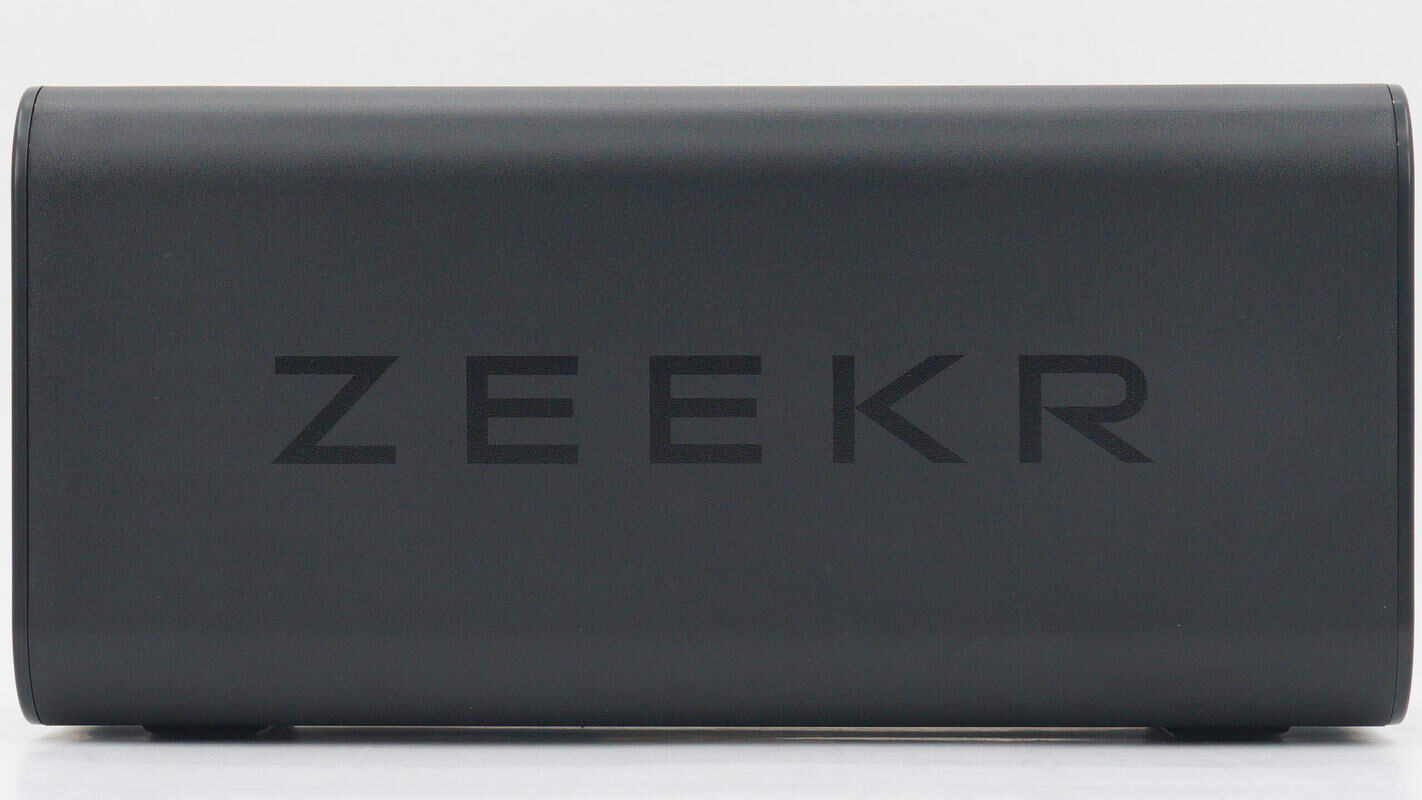

机身侧面设计有ZEEKR品牌。

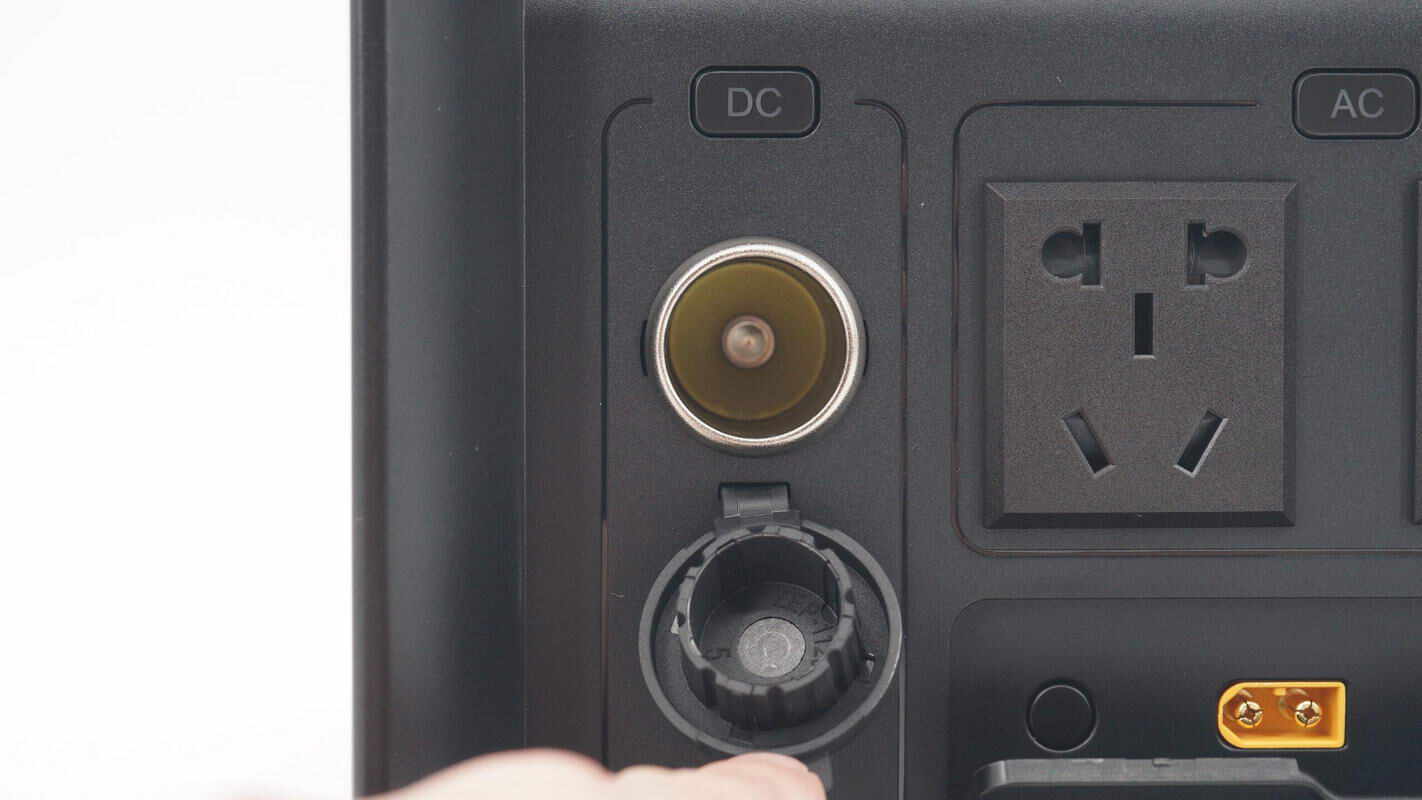

机身一端设有3+2 AC组合插口、DC和点烟器输出口。
上方设有倾斜向上的格栅状出风口，看上去就像汽车的空调出风口，内置主动散热风扇保证运行温度。
AC、DC输出功能模块均有独立开关键控制，点烟器口有塑料帽盖保护防尘防潮，AC插口内置安全门防止异物进入。
下方是常见的隐藏保护盖板设计。

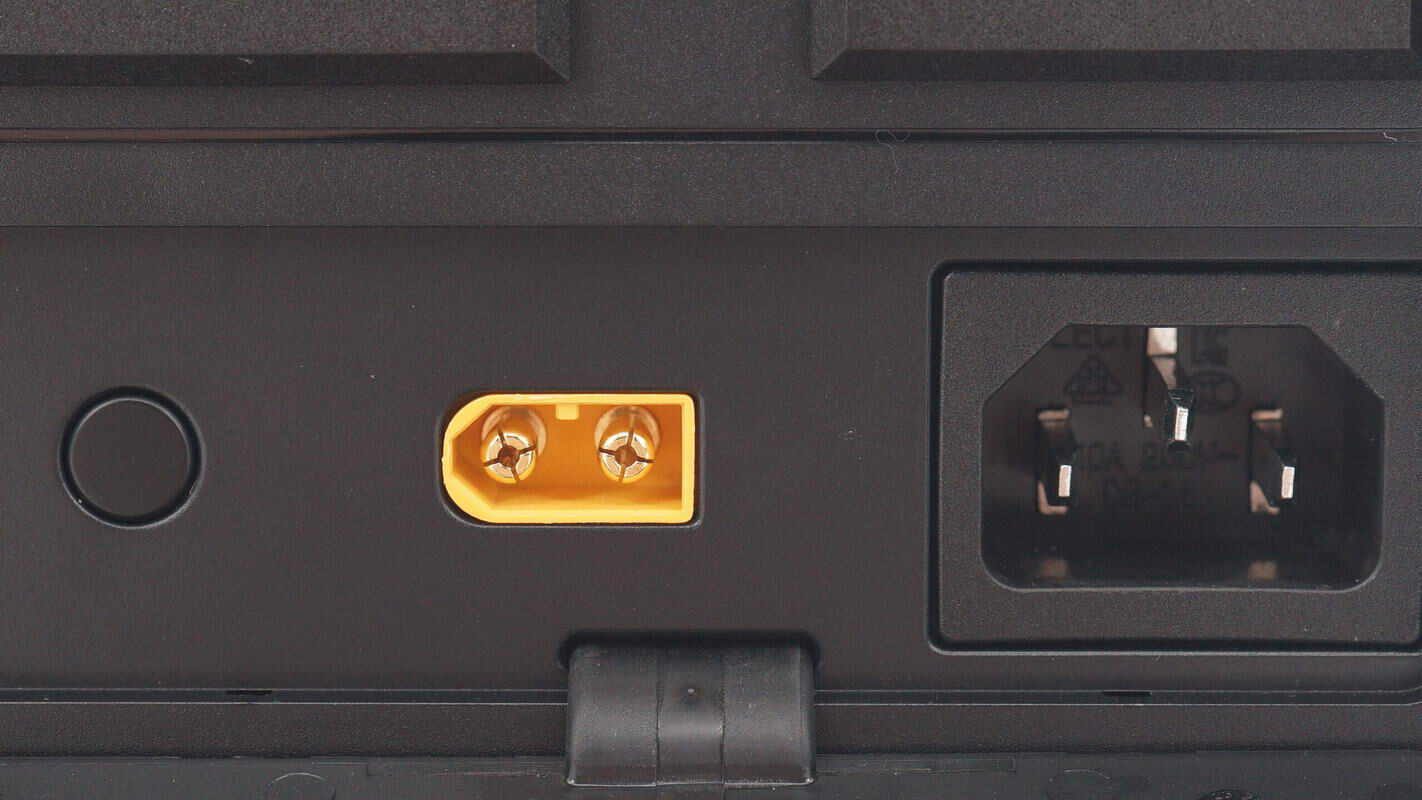

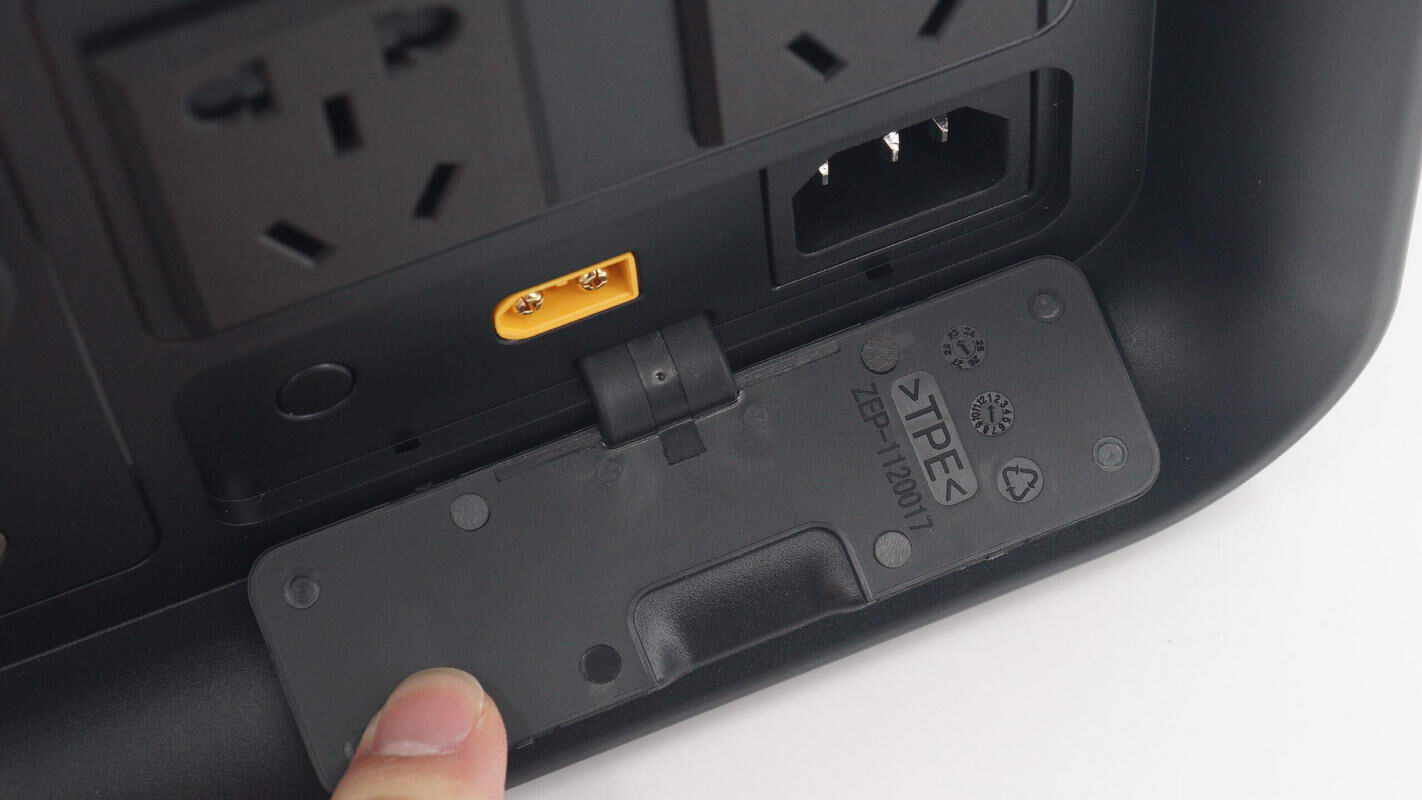

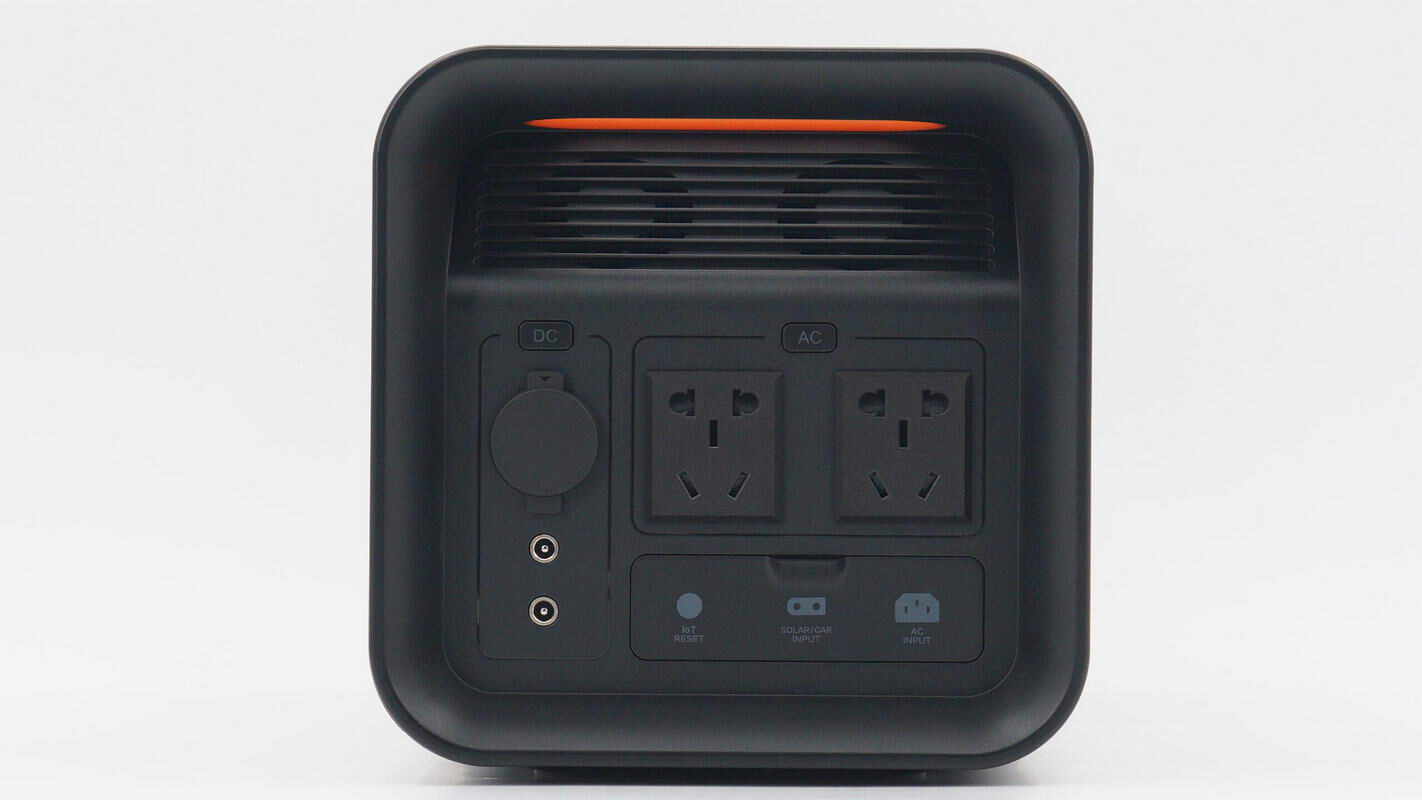

盖板下设有AC交流输入接口、直流输入接口以及IoT复位按键。

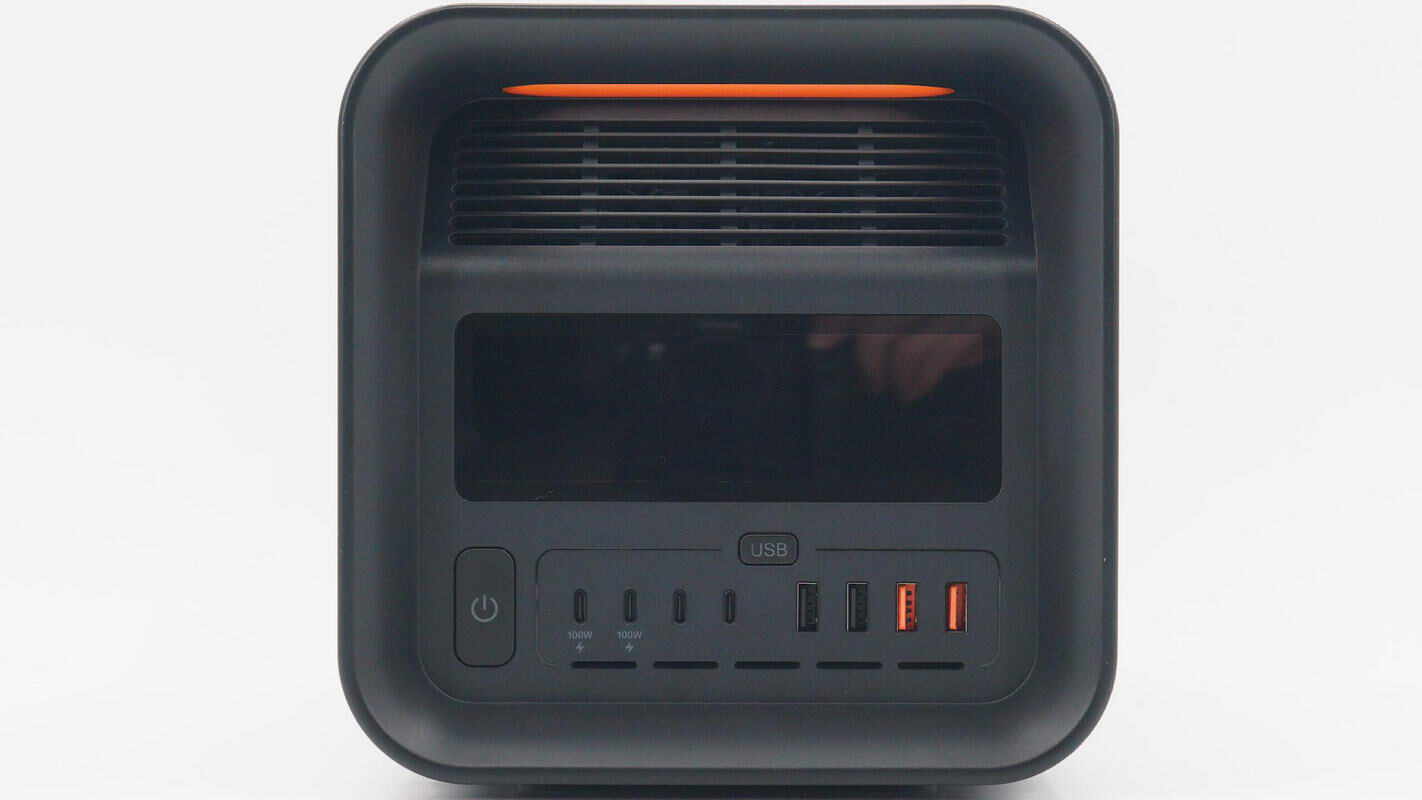

另一端设有LCD显示屏以及USB快充接口，左侧为开机键。

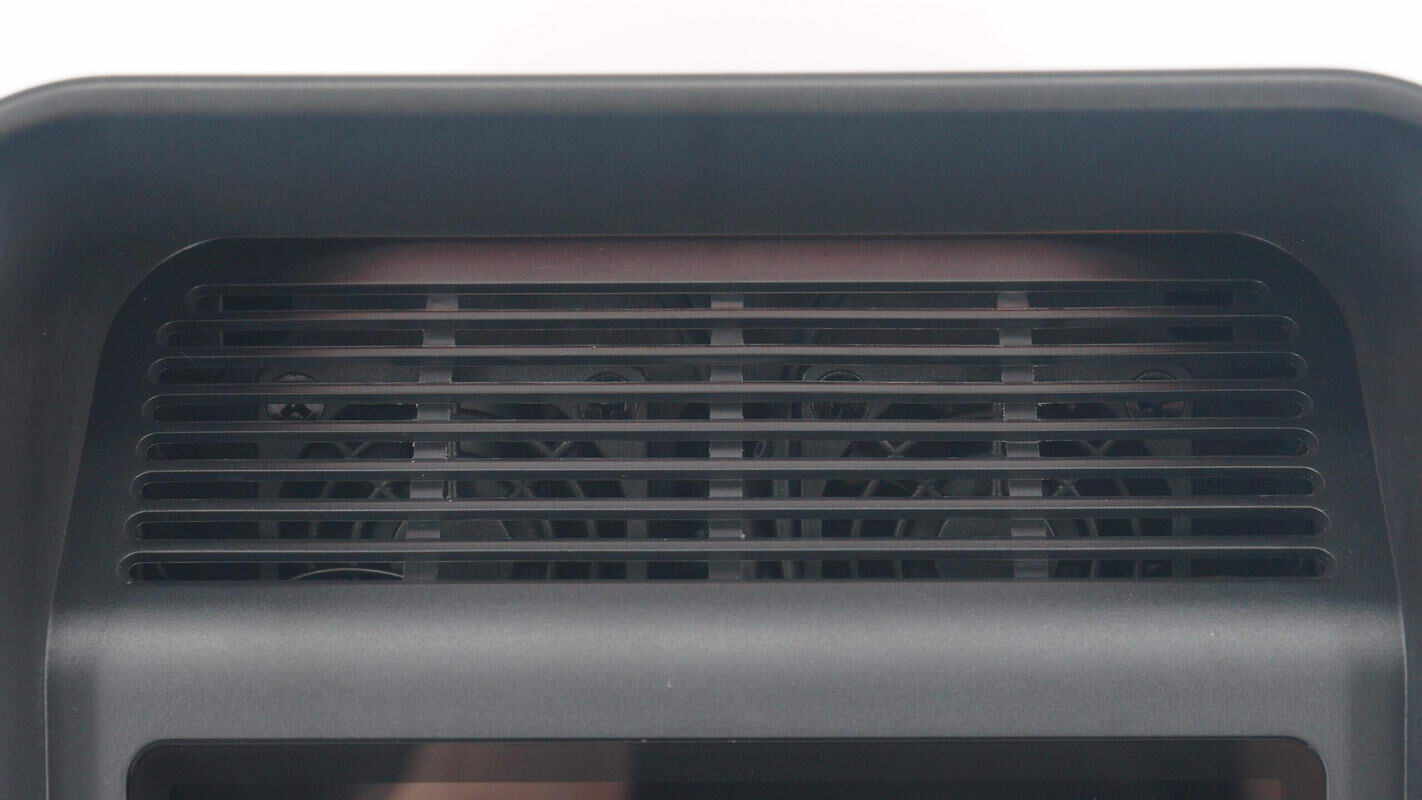

首先上方同样设有倾斜向上的格栅状散热窗口，同样内部也有两个散热风扇。
中间的 LCD 显示屏提供剩余电量百分比、图形电量条、设备用电功率、可用时间等信息。

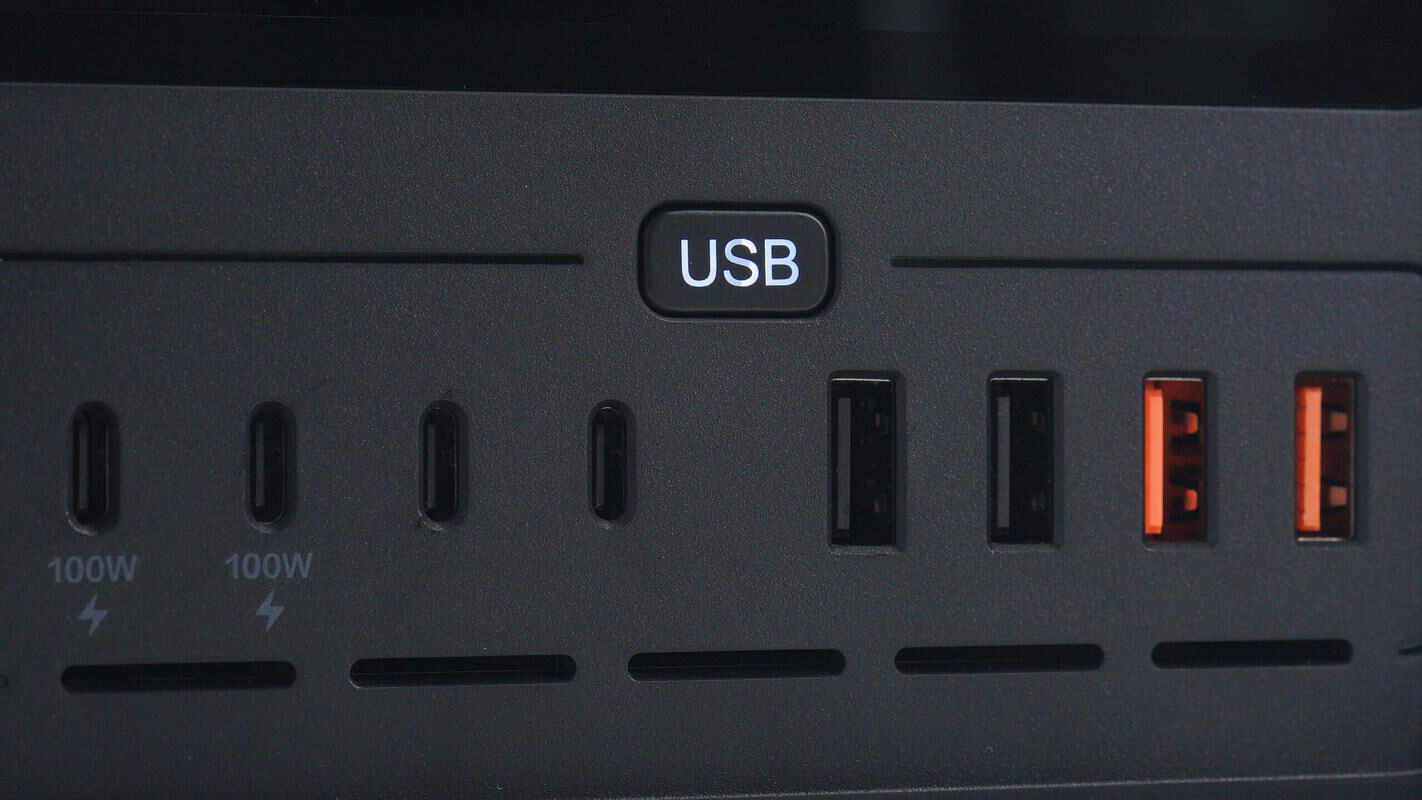

USB快充模块同样设有独立关断开关键，配备的四个 USB-C、四个 USB-A 共八个 USB 接口，其中左侧两个USB-C支持100W PD快速充电，两个橙色胶芯的USB-A口也支持快充。

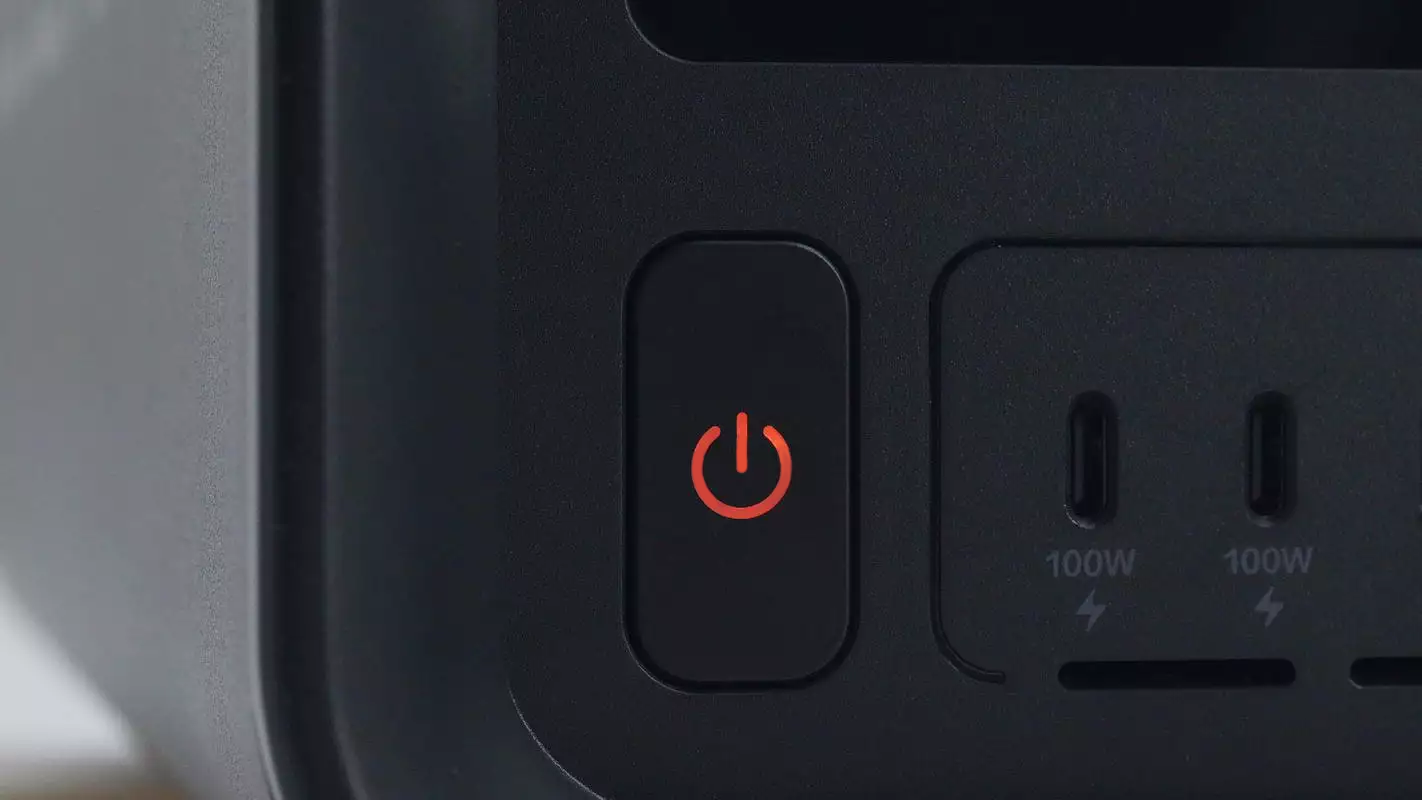

USB-C口左边设有电源键，按键与指示灯二合一设计，可以方便用户分辨。

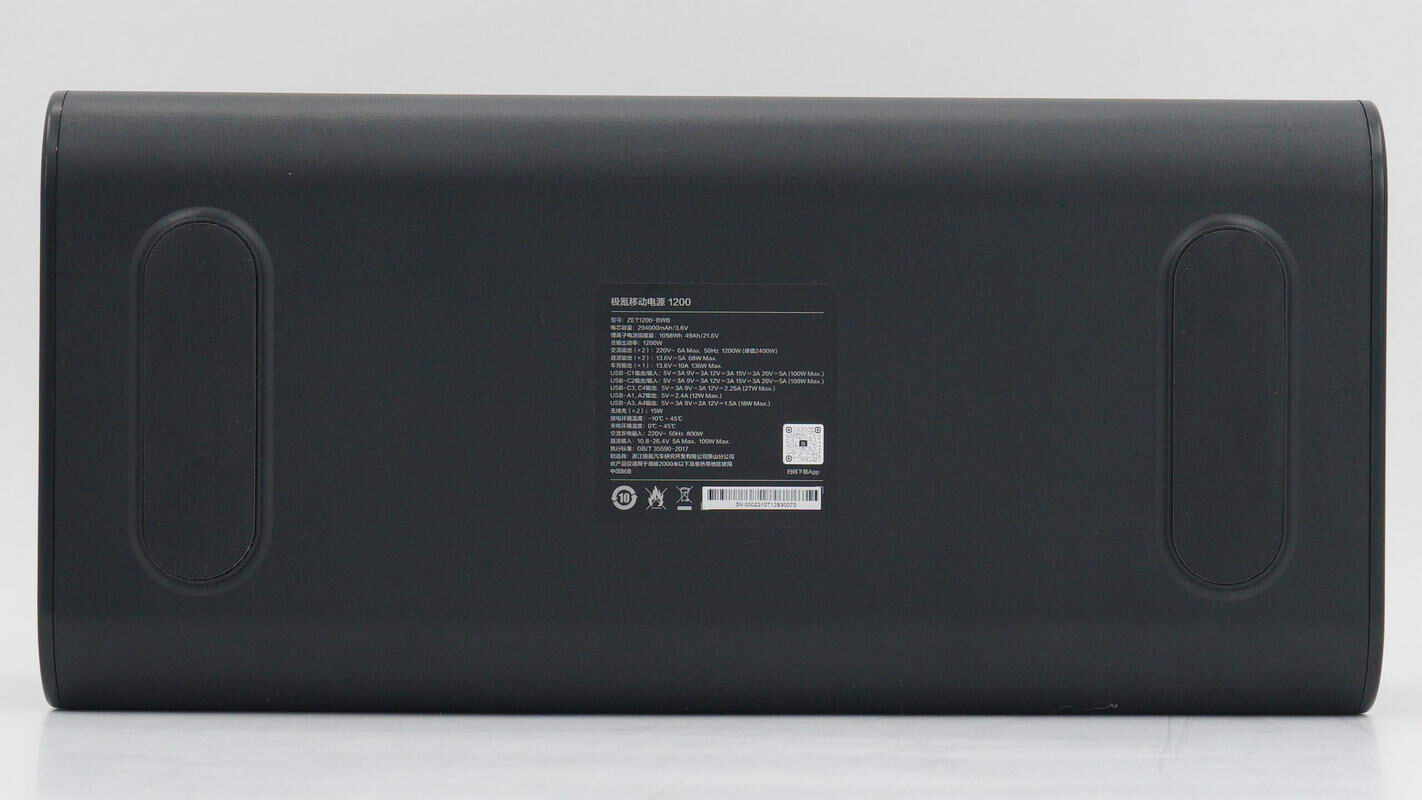

底部两端设有防滑垫，中间贴有产品铭牌。

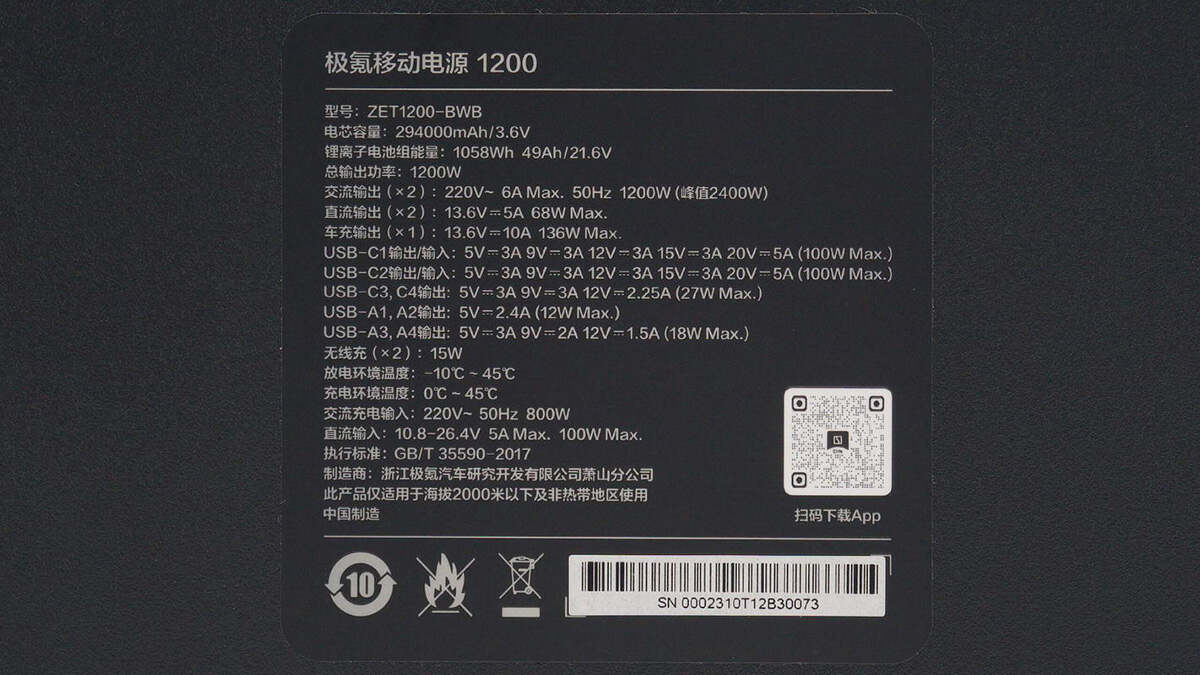

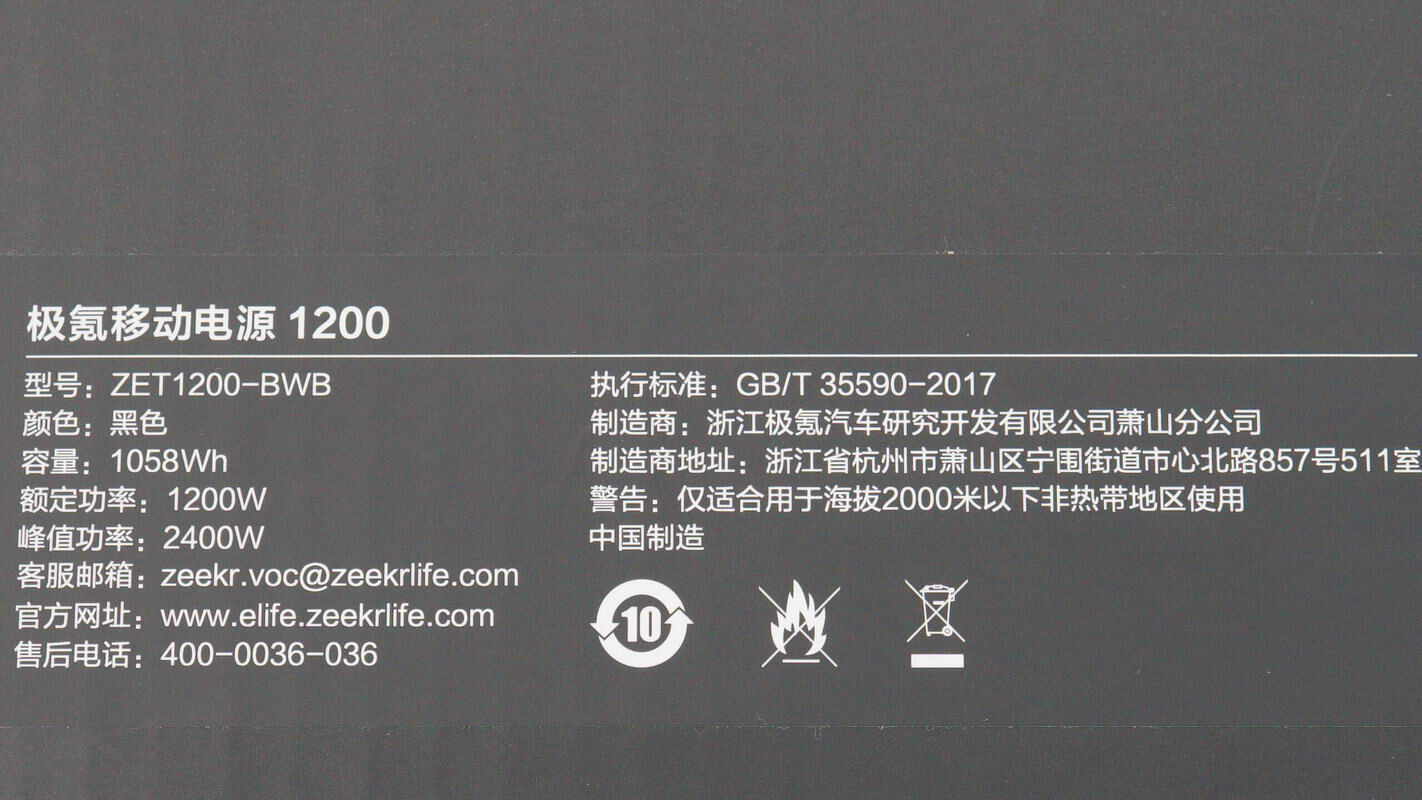

产品铭牌参数特写
型号：ZET1200-BWB
电芯容量：294000mAh/3.6V
锂离子电池组能量：1058Wh 49Ah/21.6V
总输出功率：1200W
交流输出(x2)：220V~6A Max. 50Hz 1200W(峰值2400W)
直流输出(x2)：13.6V5A 68W Max.
车充输出(x1)：13.6V10A 136W Max.
USB-C1输出/输入：5V3A、9V3A、12V3A、15V3A、20V5A (100W Max)
USB-C2输出/输入：5V3A、9V3A、12V3A、15V3A、20V5A (100W Max)
USB-C3/C4输出：5V3A、9V3A、12V2.25A (27W Max)
USB-A1/A2输出：5V2.4A (12W Max)
USB-A3/A4输出：5V3A、9V2A、12V1.5A (18W Max)
无线充(x2)：15W
放电环境温度：-10℃~45℃
充电环境温度：0℃~45℃
交流充电输入：220V~50Hz 800W
直流输入：10.8-26.4V 5A Max. 100W Max
制造商：浙江极氪汽车研究开发有限公司萧山分公司

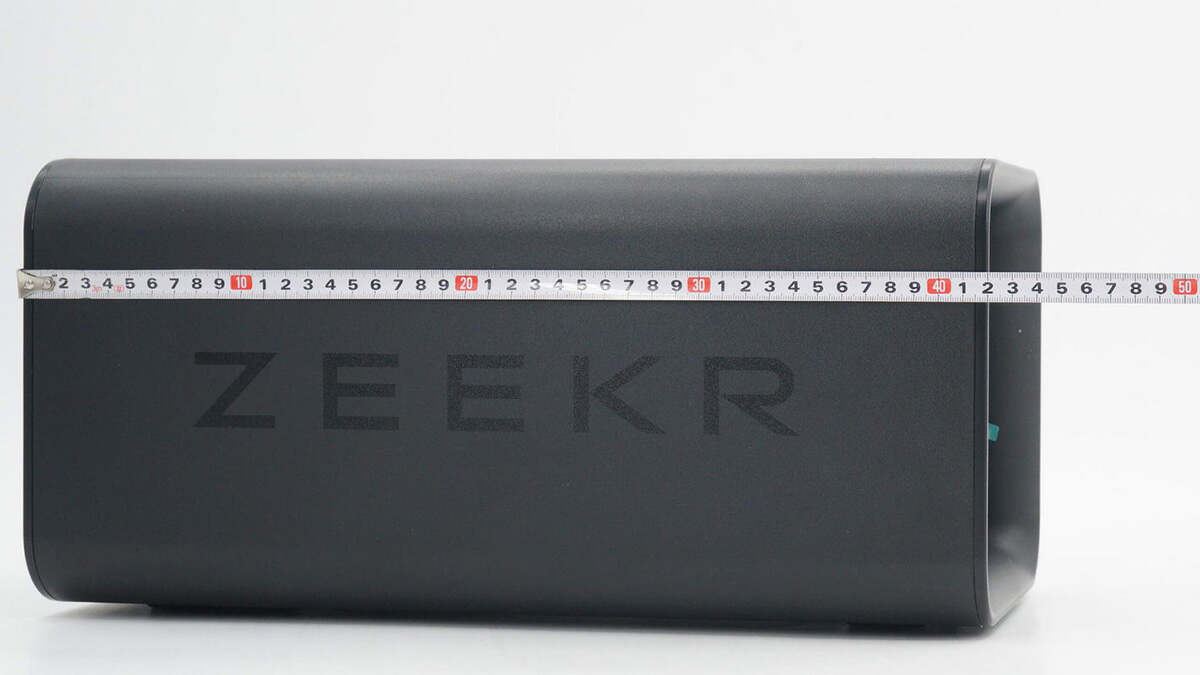

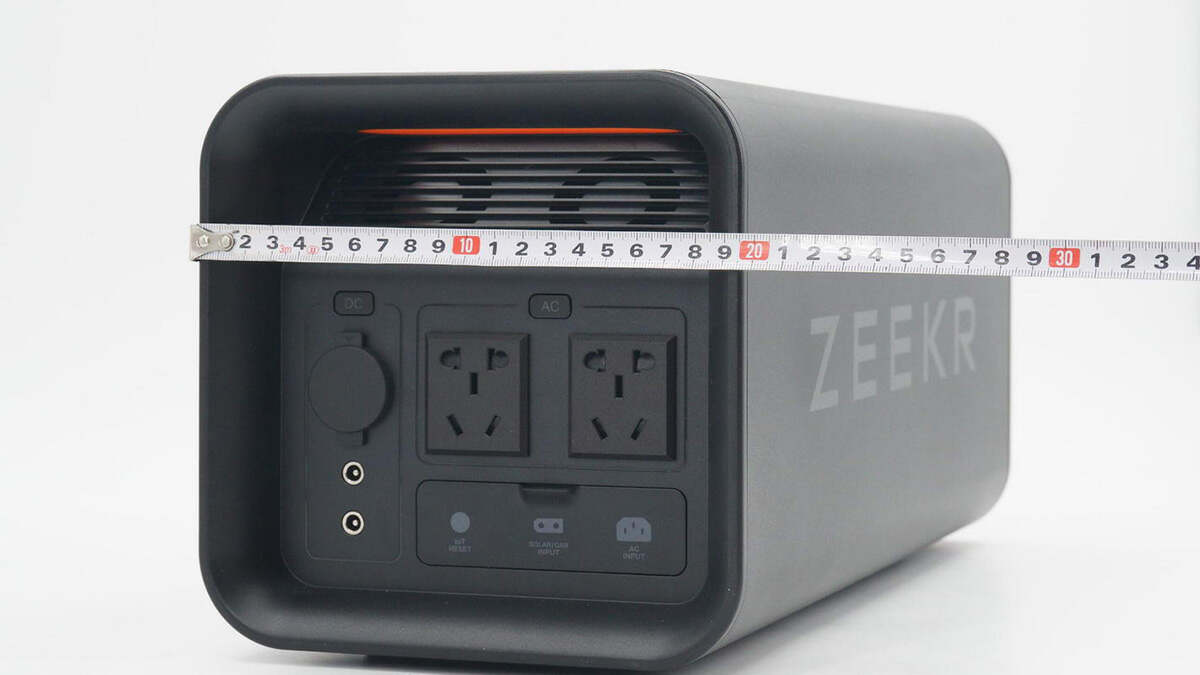

测得极氪移动电源 1200机身长度约42cm。
宽度约为19.6cm。
高度约为19.6cm。

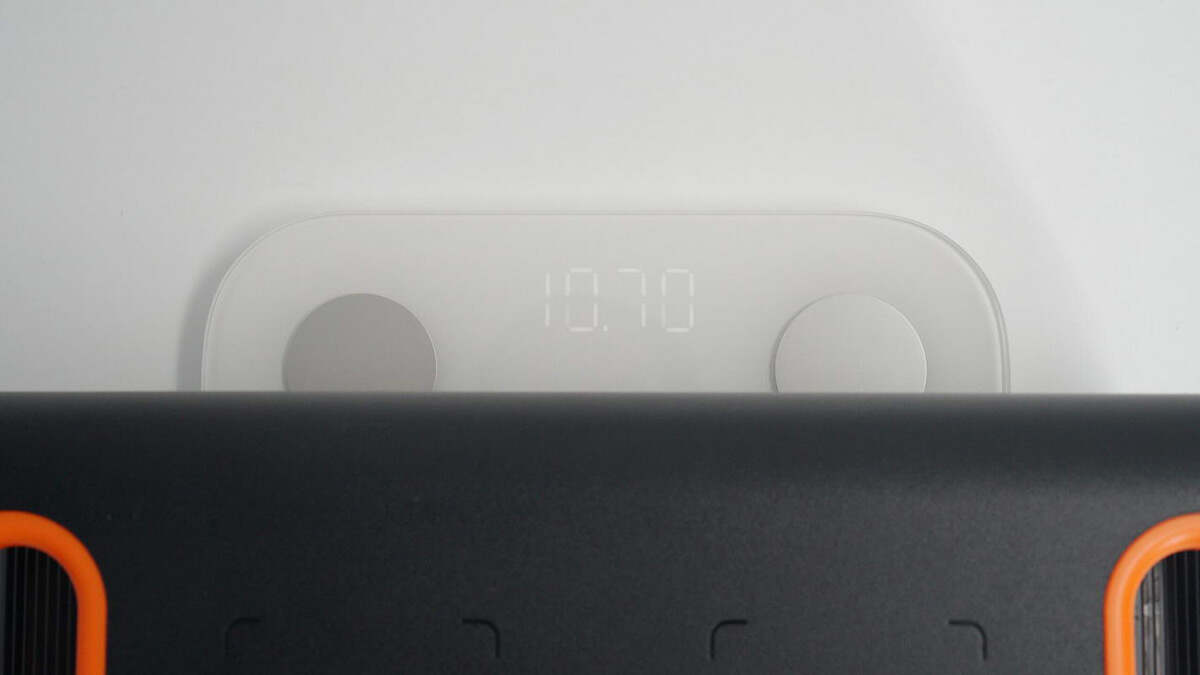

另外测得产品重量约为10.7kg。

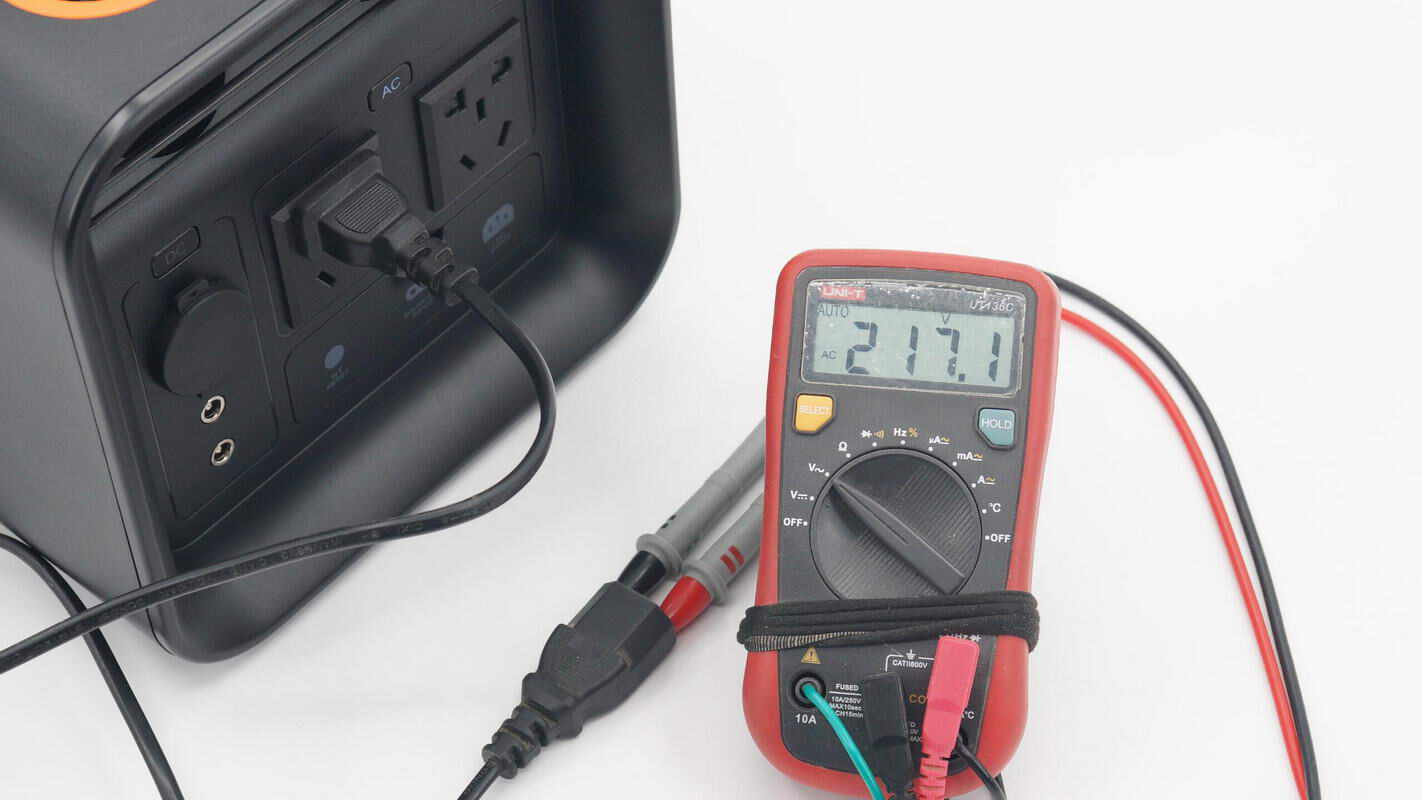

实测AC插口的实际电压为217.1V。

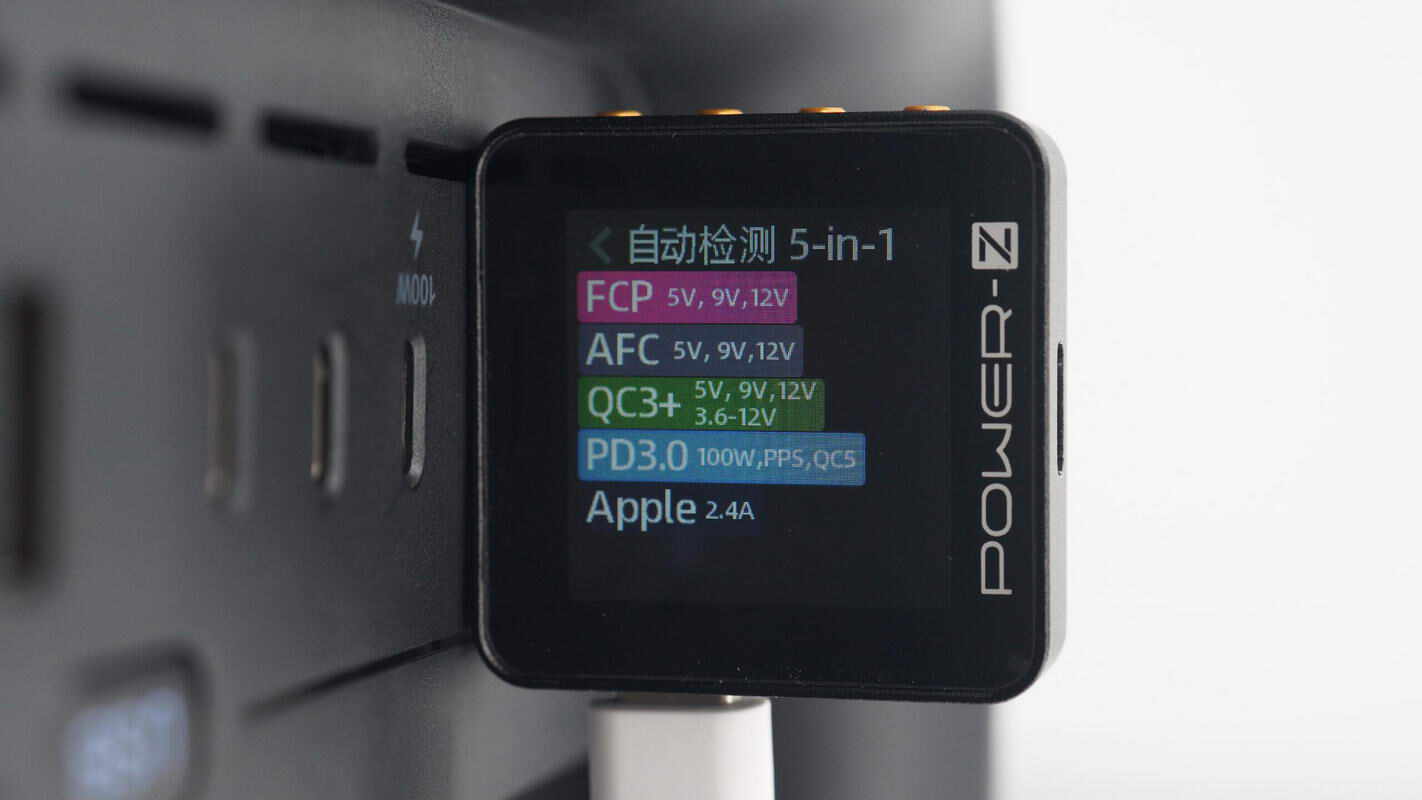

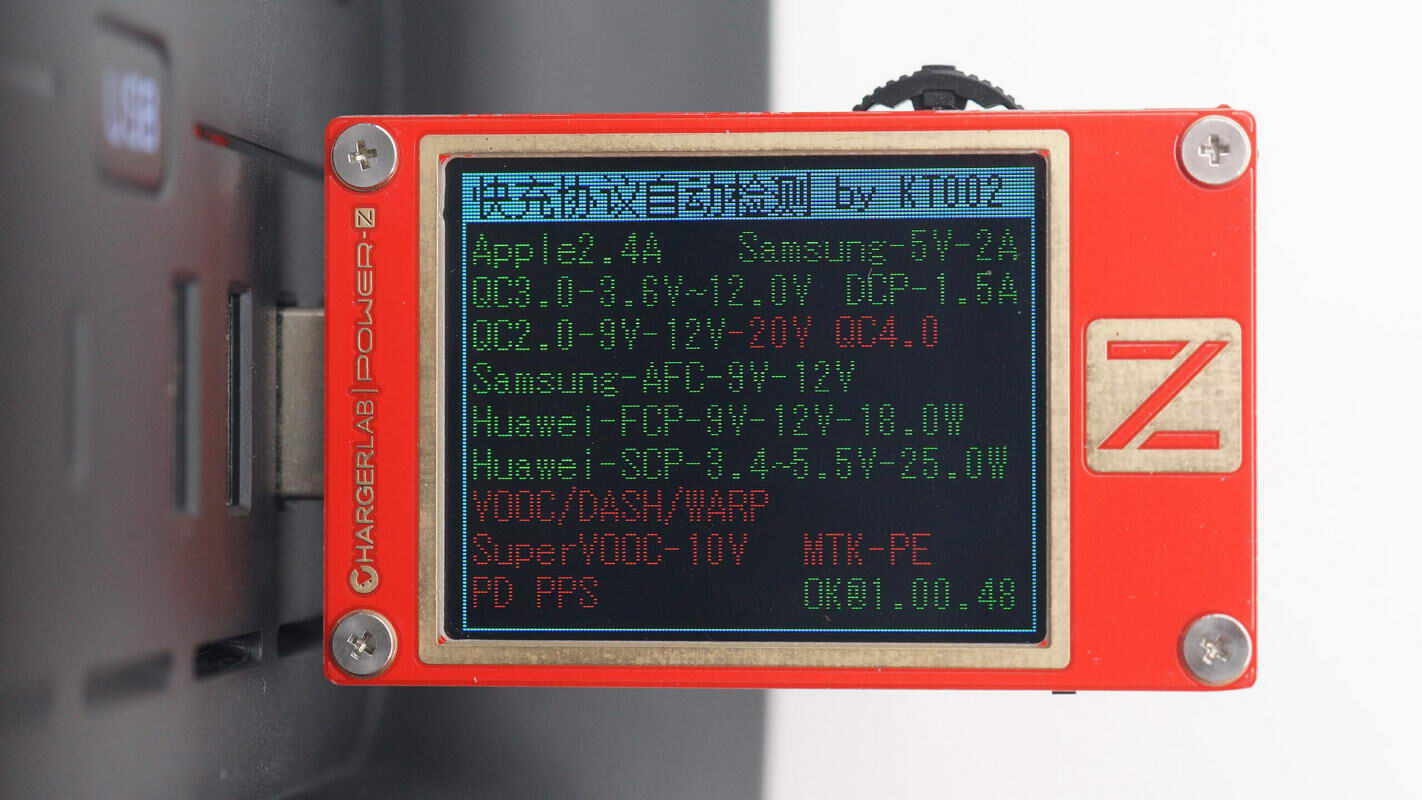

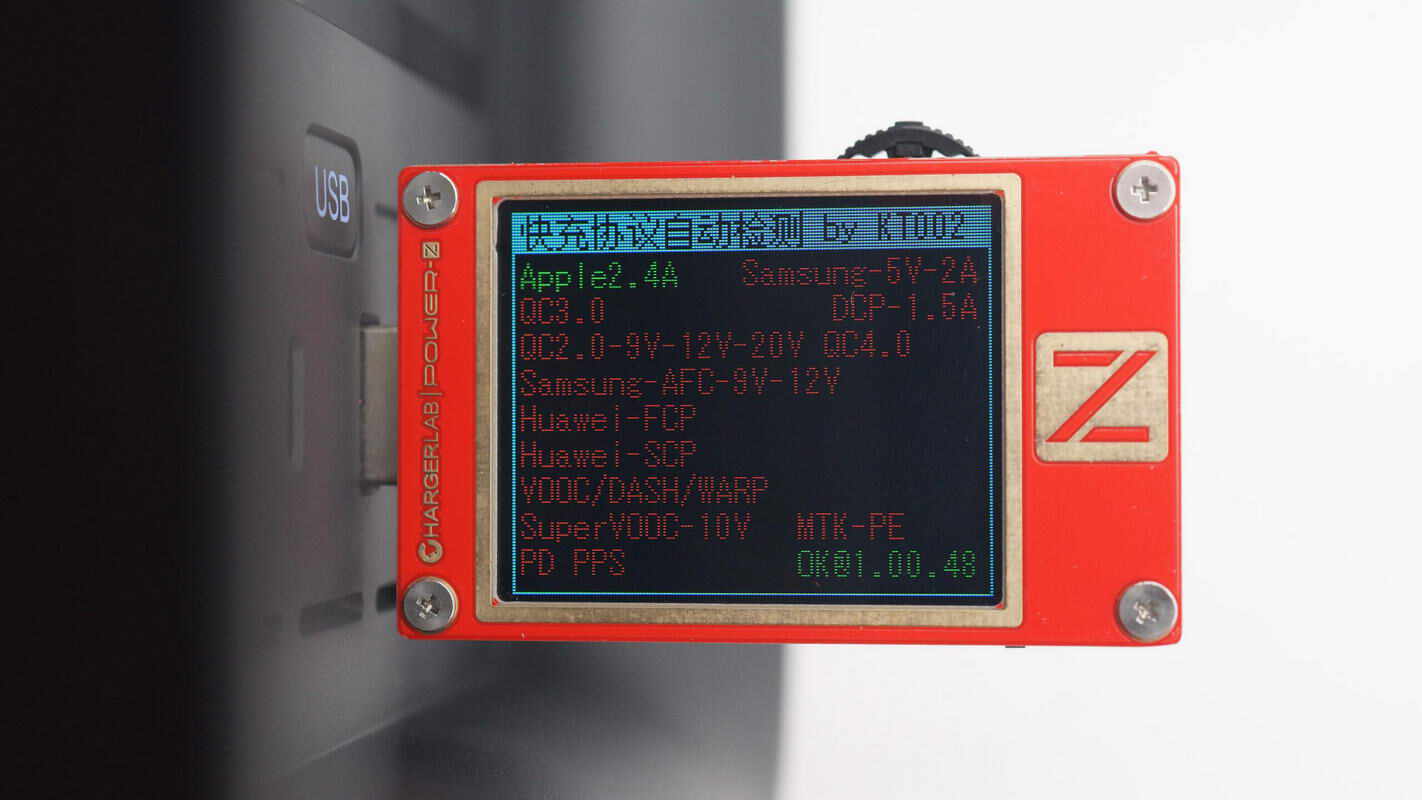

USB-C1和USB-C2这两个100W快充口性能一样，使用ChargerLAB POWER-Z KM003C测得这两个接口都支持FCP、AFC、QC3+、PD3.0、PPS、QC5、Apple 2.4A充电协议。
PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V3A和3.3-21V3A两组PPS电压档位。

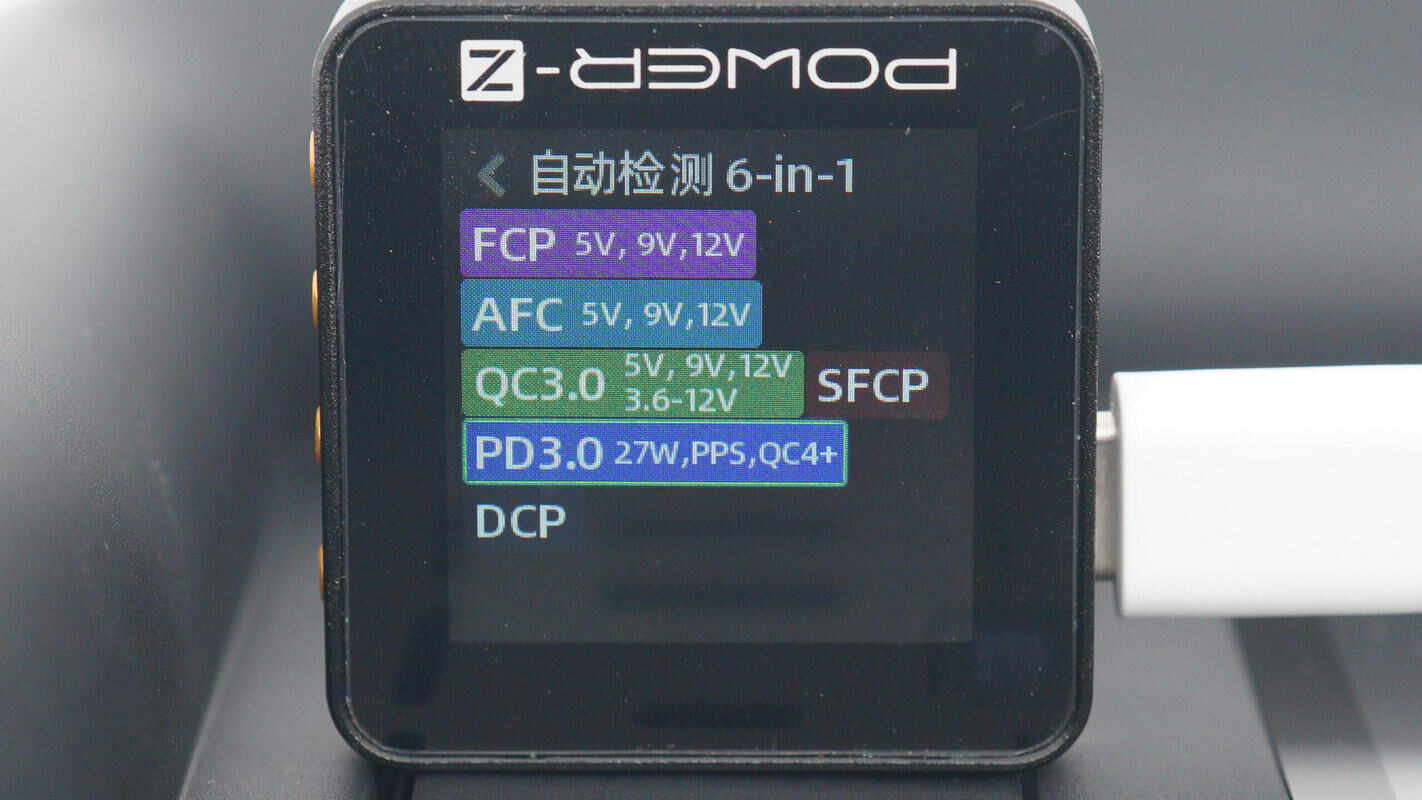

USB-C3和USB-C4接口性能相同，测得这两个接口支持FCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP充电协议。

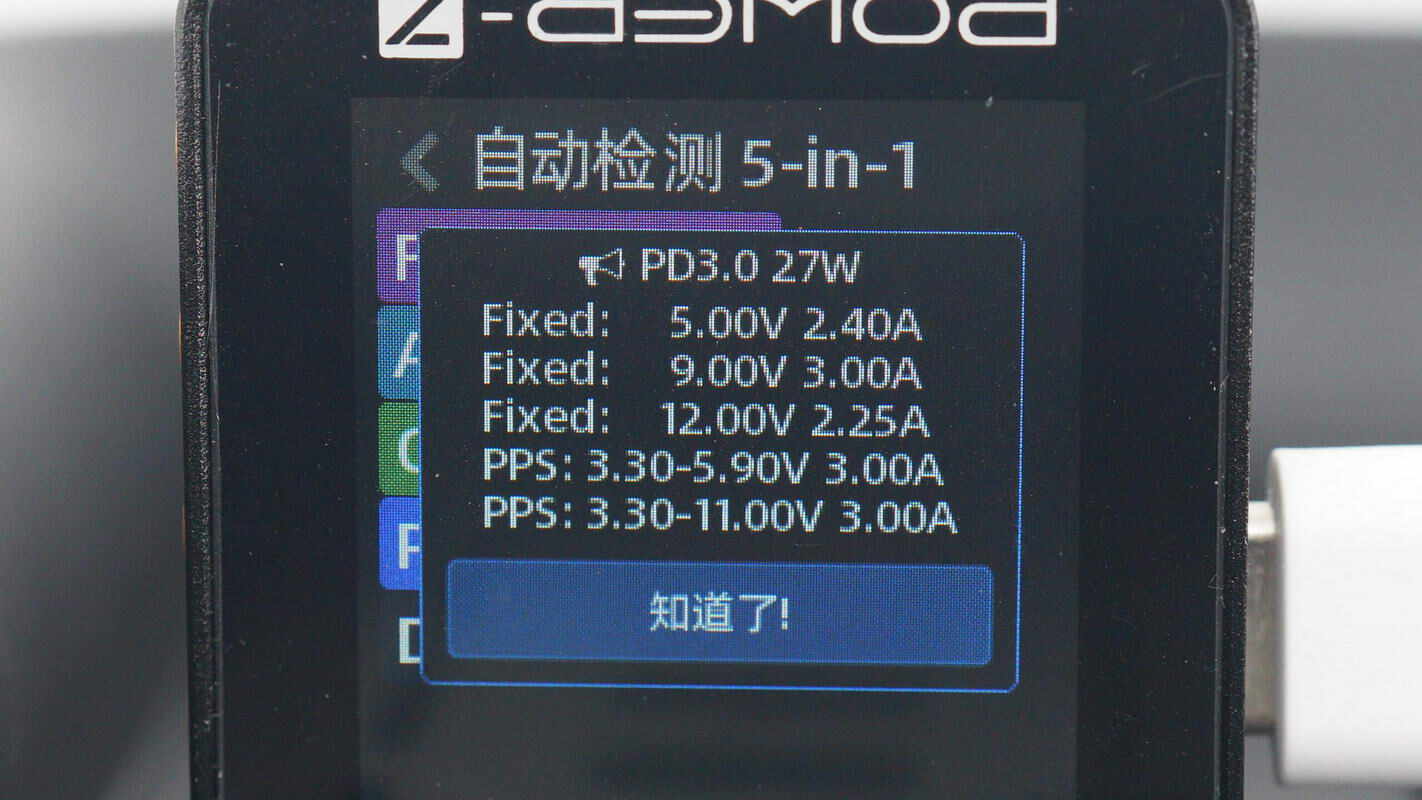

同时还具备5V2.4A、9V3A、12V2.25A三组固定电压档位，以及3.3-5.9V3A和3.3-11V3A两组PPS电压档位。
测得USB-A1和USB-A2这两个标充口都只支持Apple 2.4A充电协议。
测得USB-A3和USB-A4快充口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP充电协议。
极氪1200W移动电源拆解
看完了极氪移动电源的开箱和测试，下面就进行拆解，一起看看内部的用料和设计。

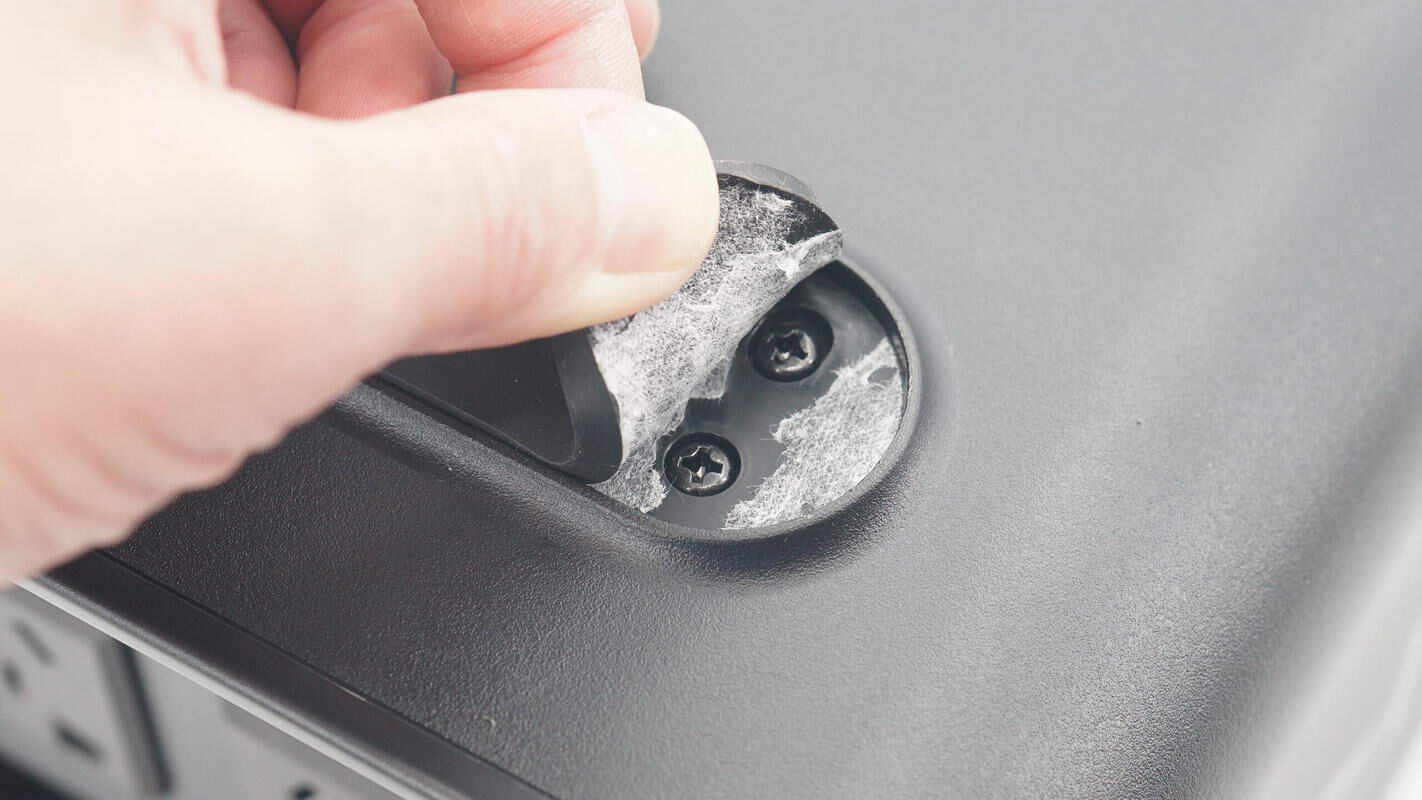

首先撕下电源底部的防滑垫，露出固定螺丝。

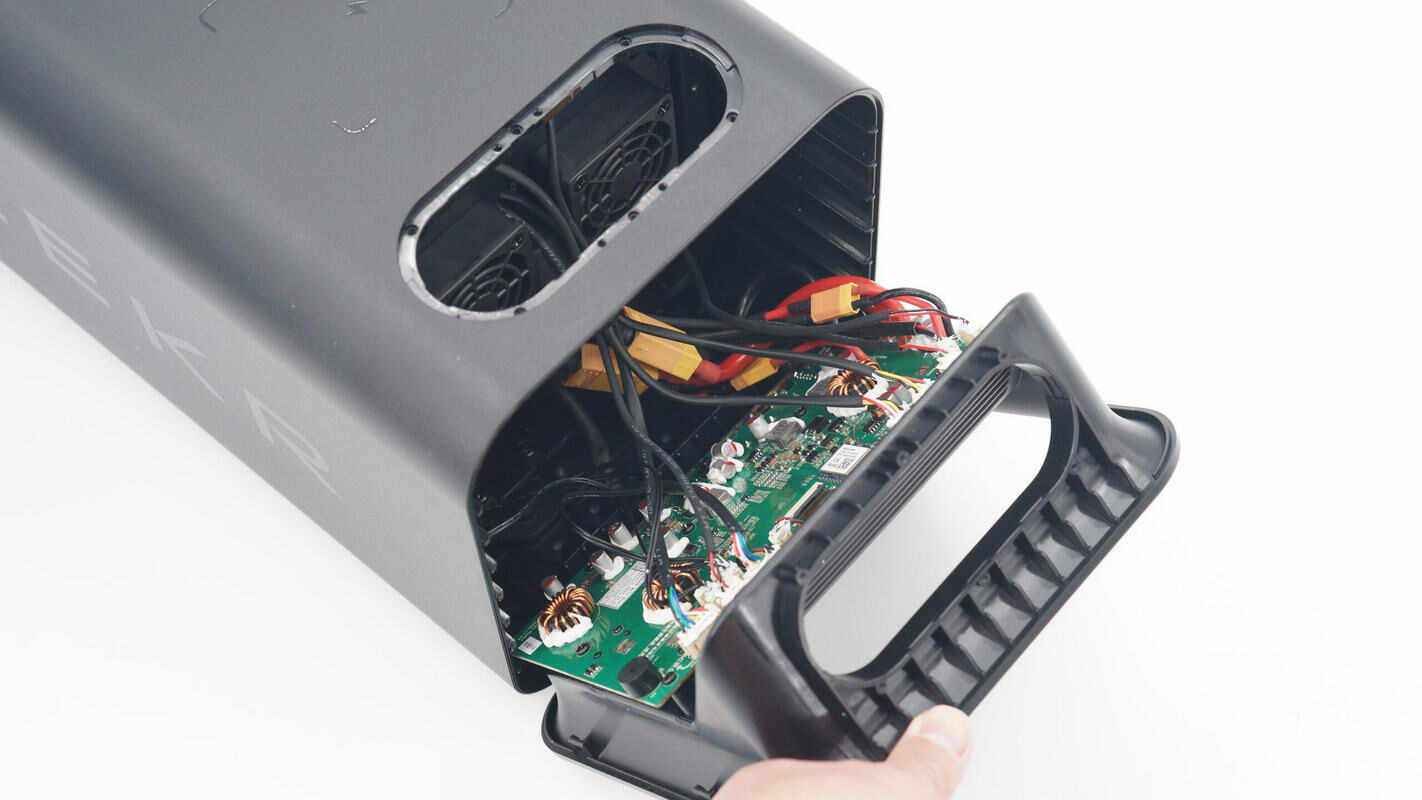

撬下两侧的塑料装饰环，在装饰环下面为固定螺丝，内部可以看到格栅结构和散热风扇。
拆下装饰环下面以及电源底部的固定螺丝，拆解取出侧面的盖板。

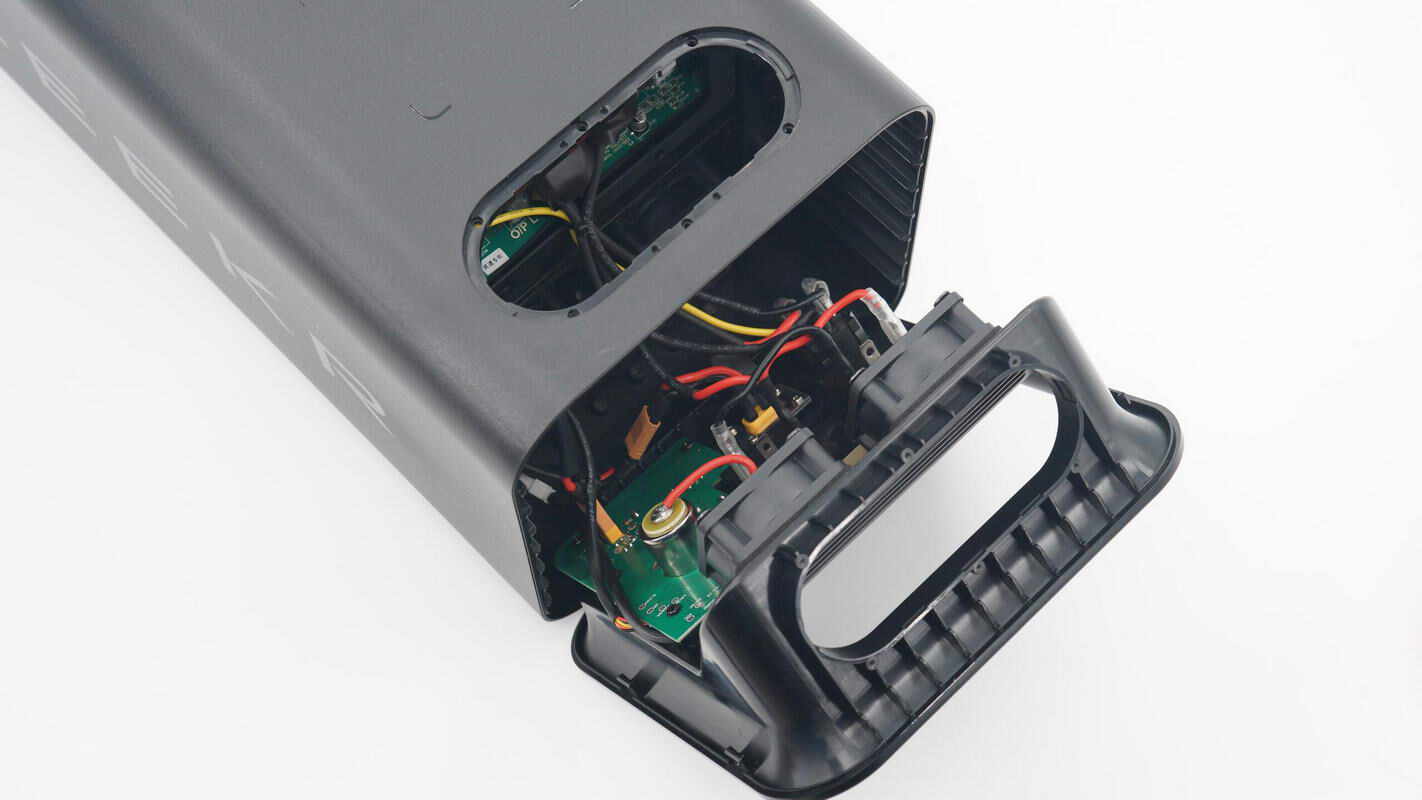

继续拆解取出另一侧的盖板。
导线通过连接器连接，并打胶固定。

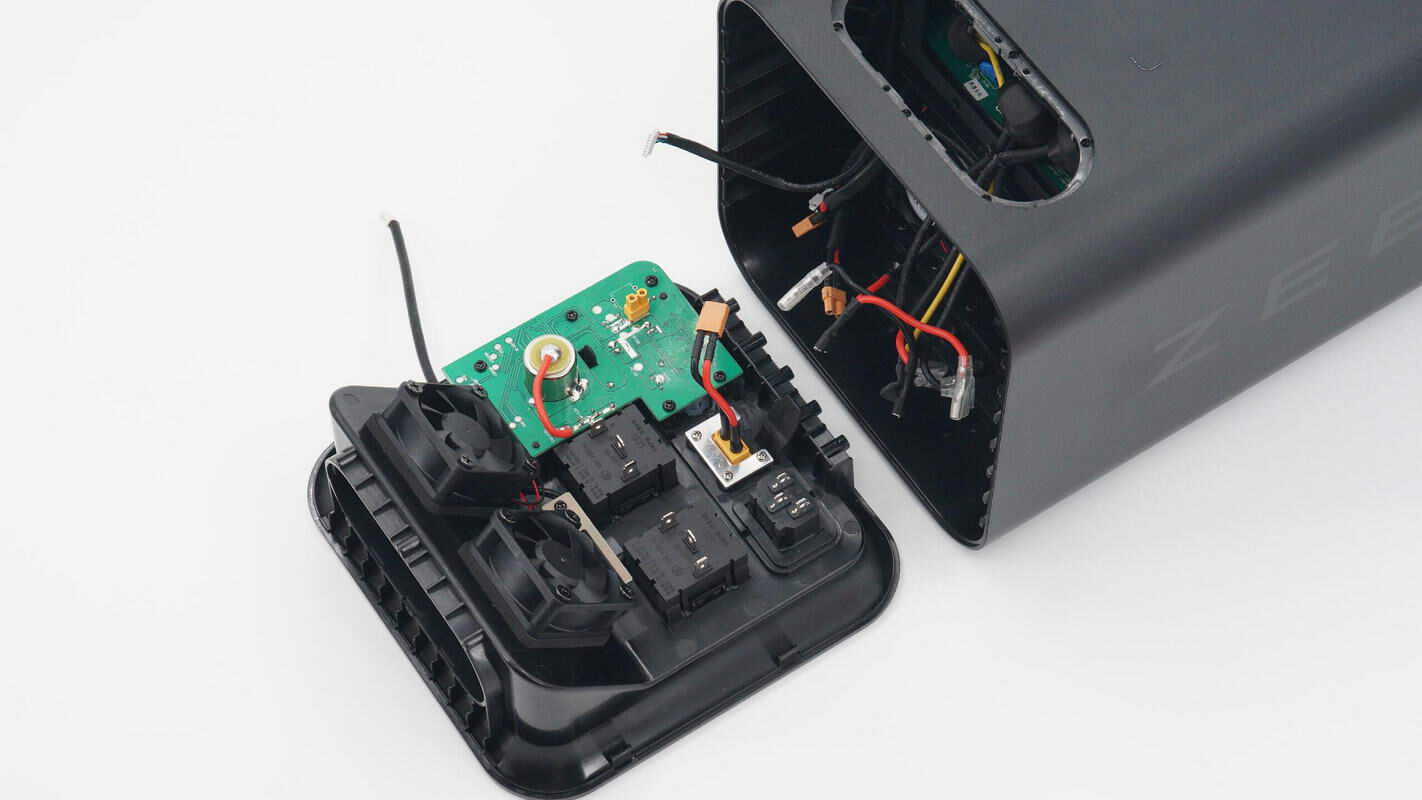

另一侧交流输入输出面板采用插接件连接到插座模块上。

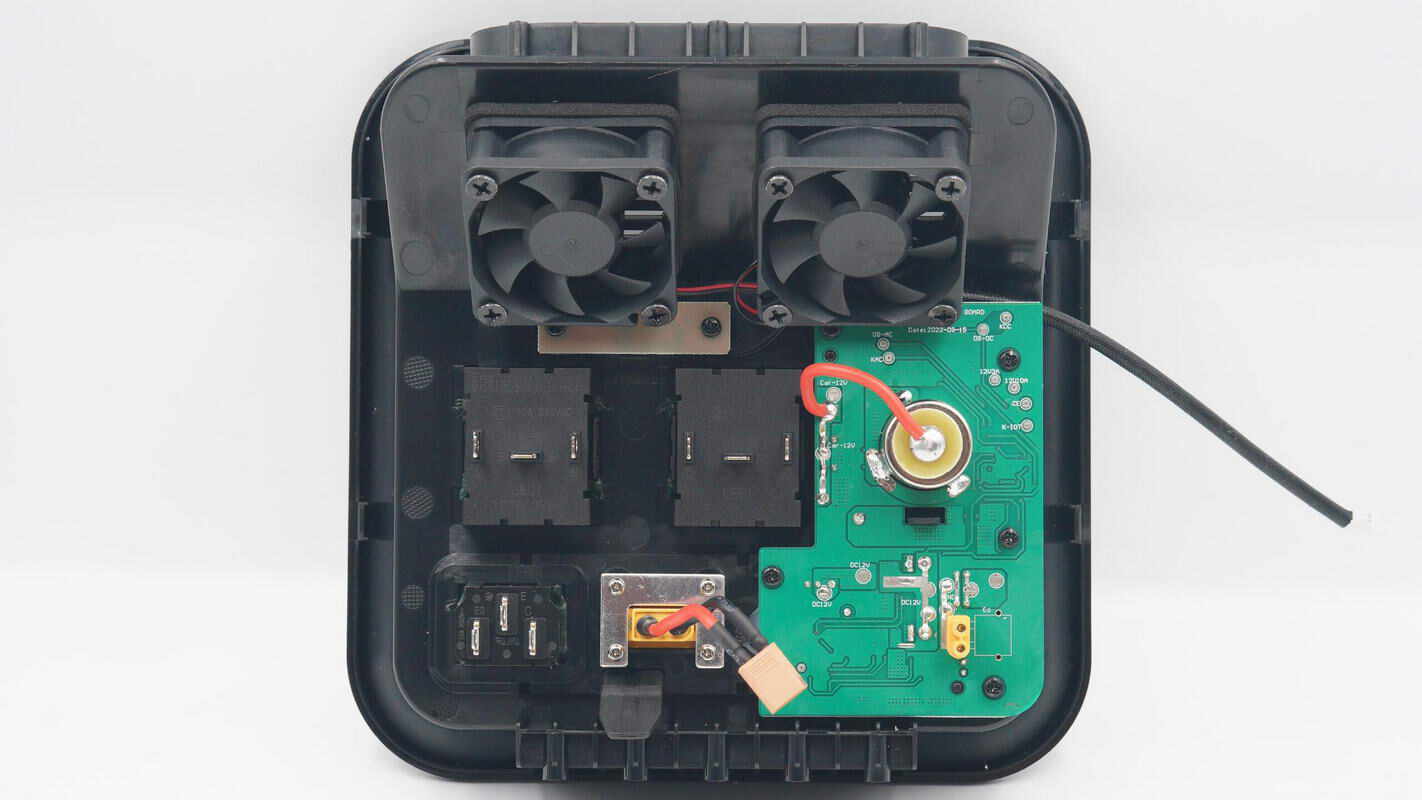

上方为两个散热风扇，中间为交流输出插座，右侧为点烟器插座。左下角为交流输入插座，右侧为直流输入插座，最右侧为DC输出插座。
侧面一览，PCBA模块通过螺丝固定在面板上。
交流输出插座通过插接件连接。

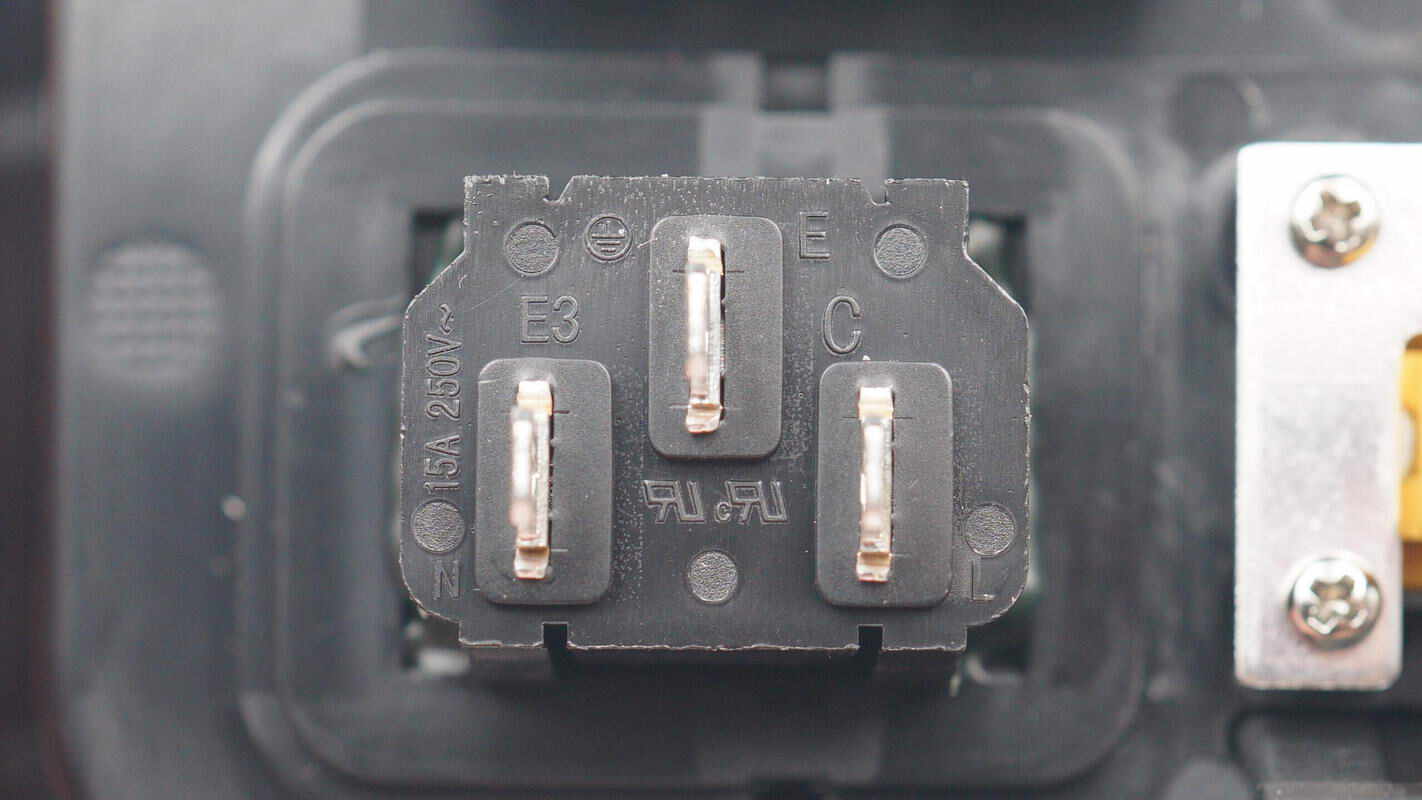

交流输入插座也通过插接件连接。
直流输入XT60接口通过压板固定。

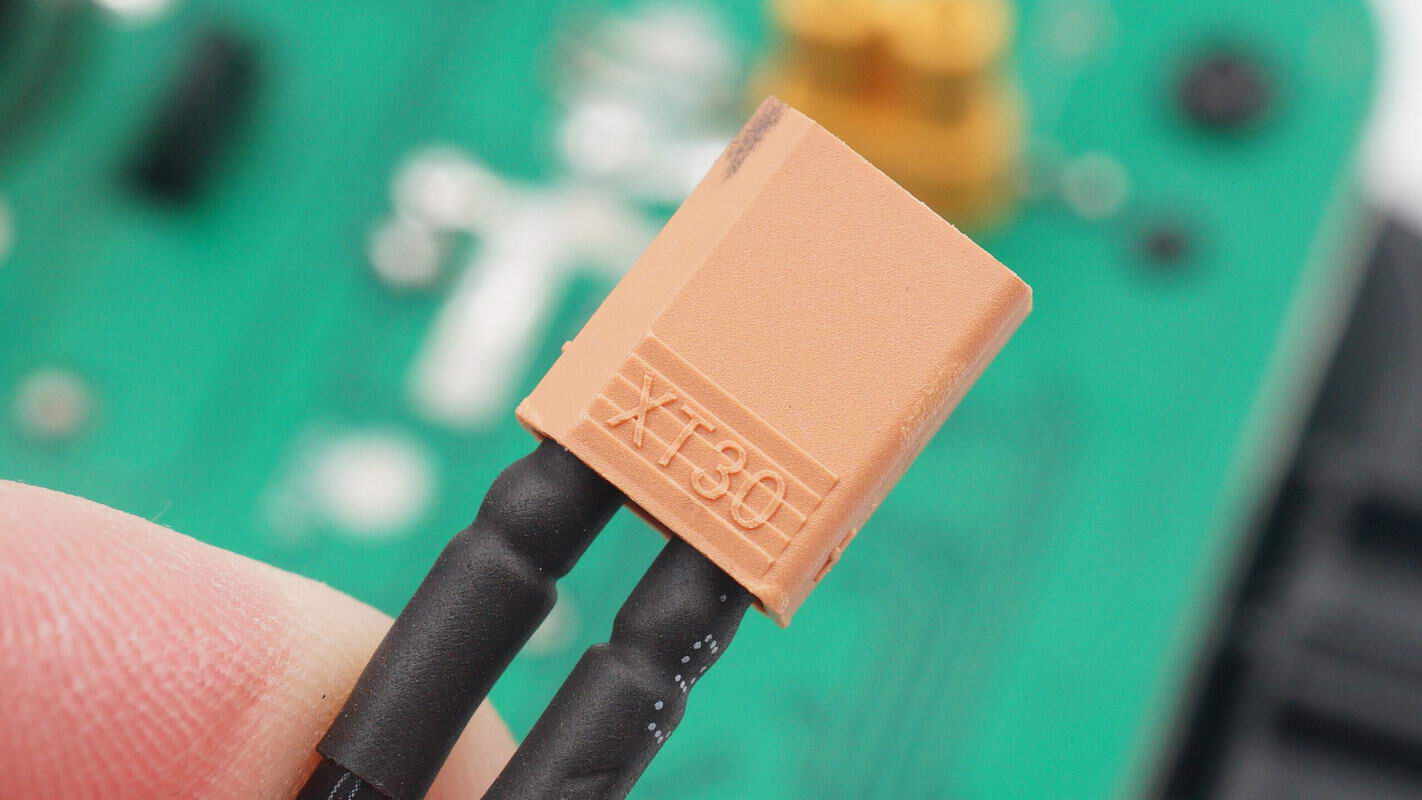

直流输入接口采用XT30连接器连接到内部PCBA模块。

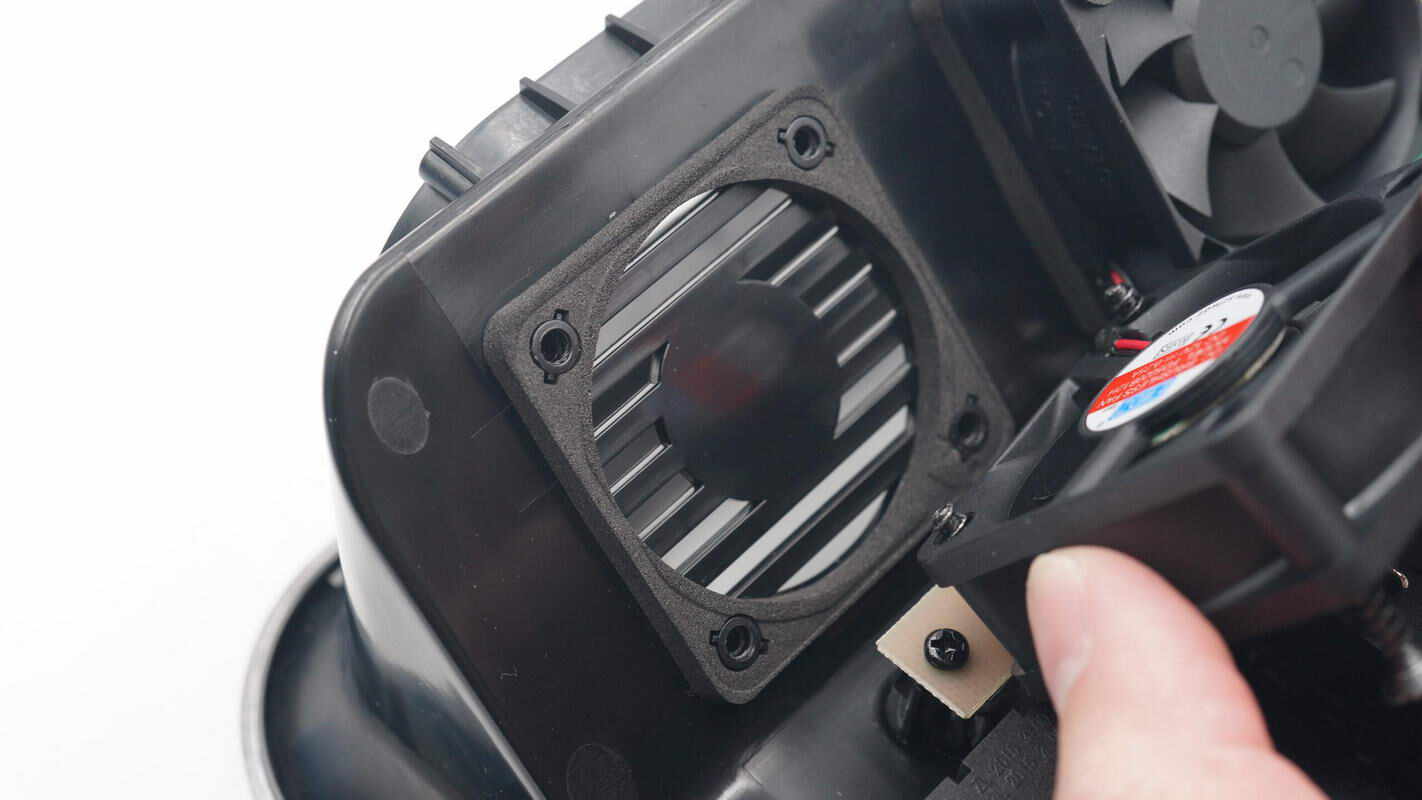

散热风扇格栅特写，风扇与外壳之间采用泡棉密封。

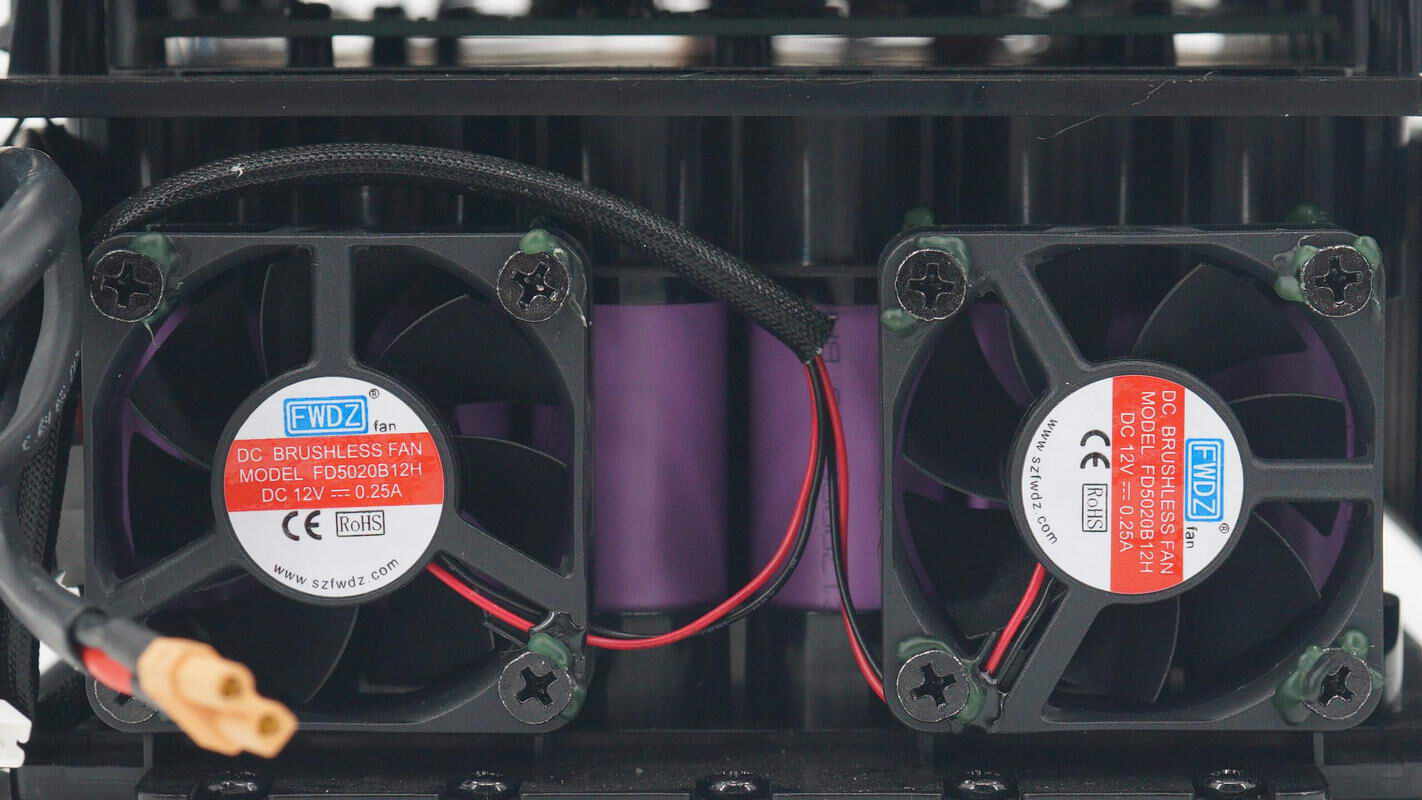

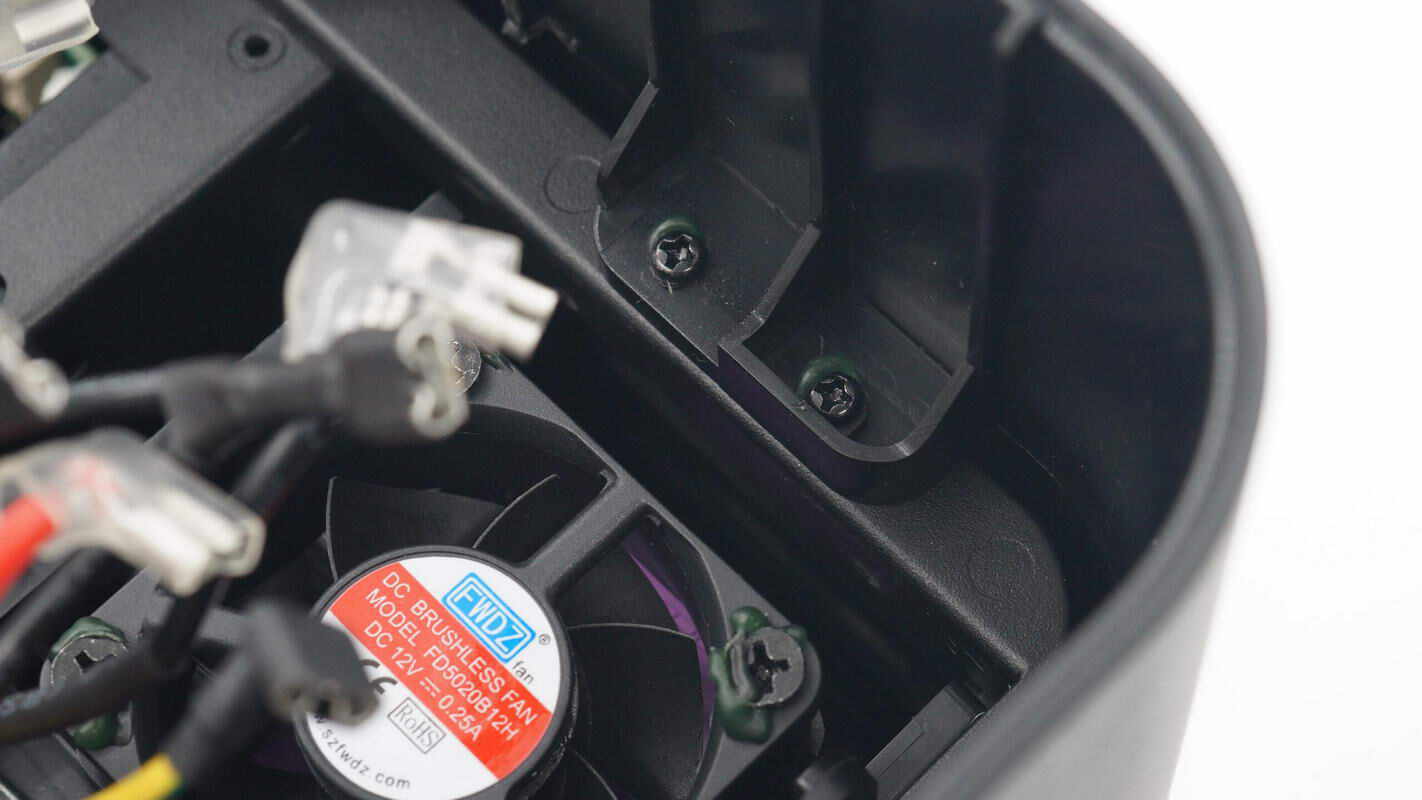

散热风扇来自深圳风旺电子，为5020尺寸，规格为12V 0.25A。
清理掉焊锡，继续进行拆解。

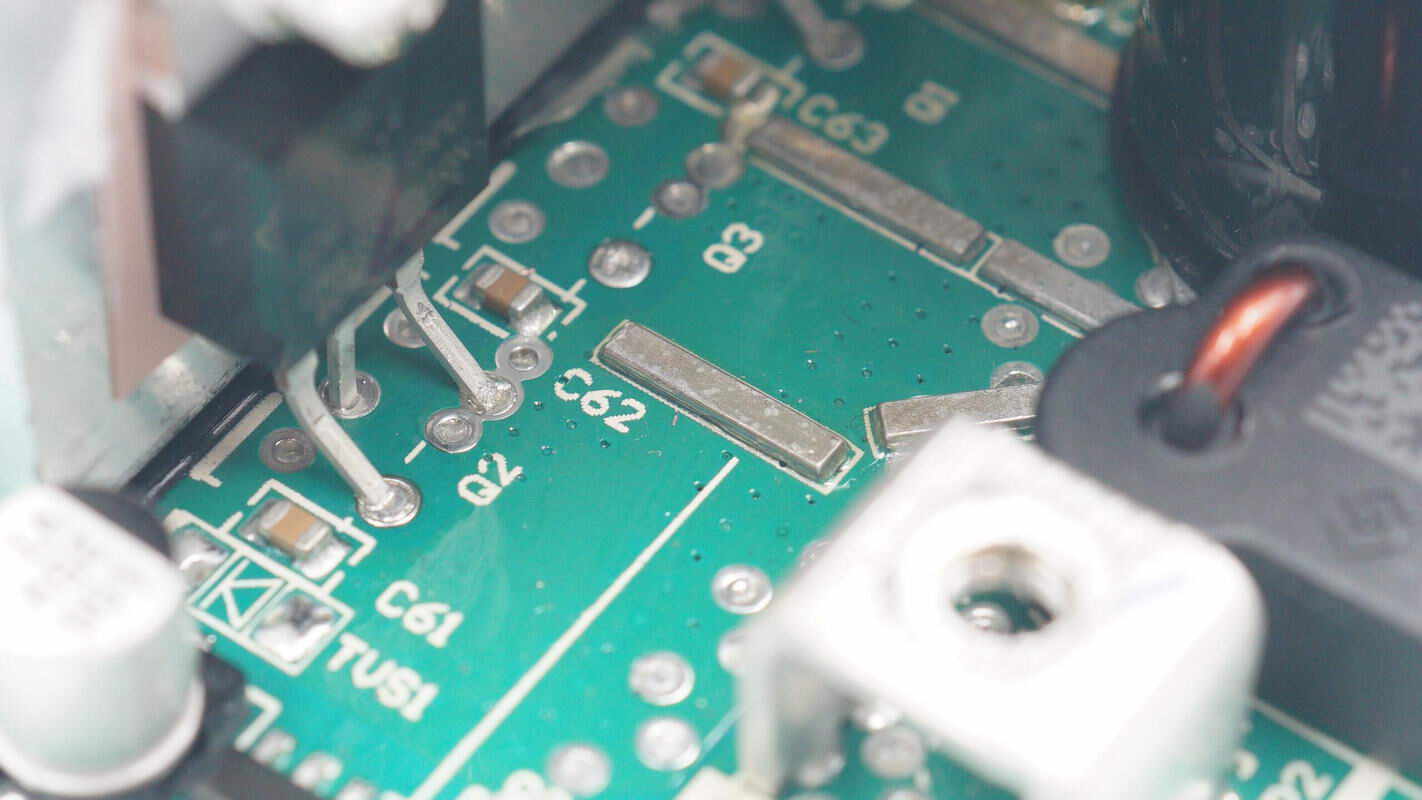

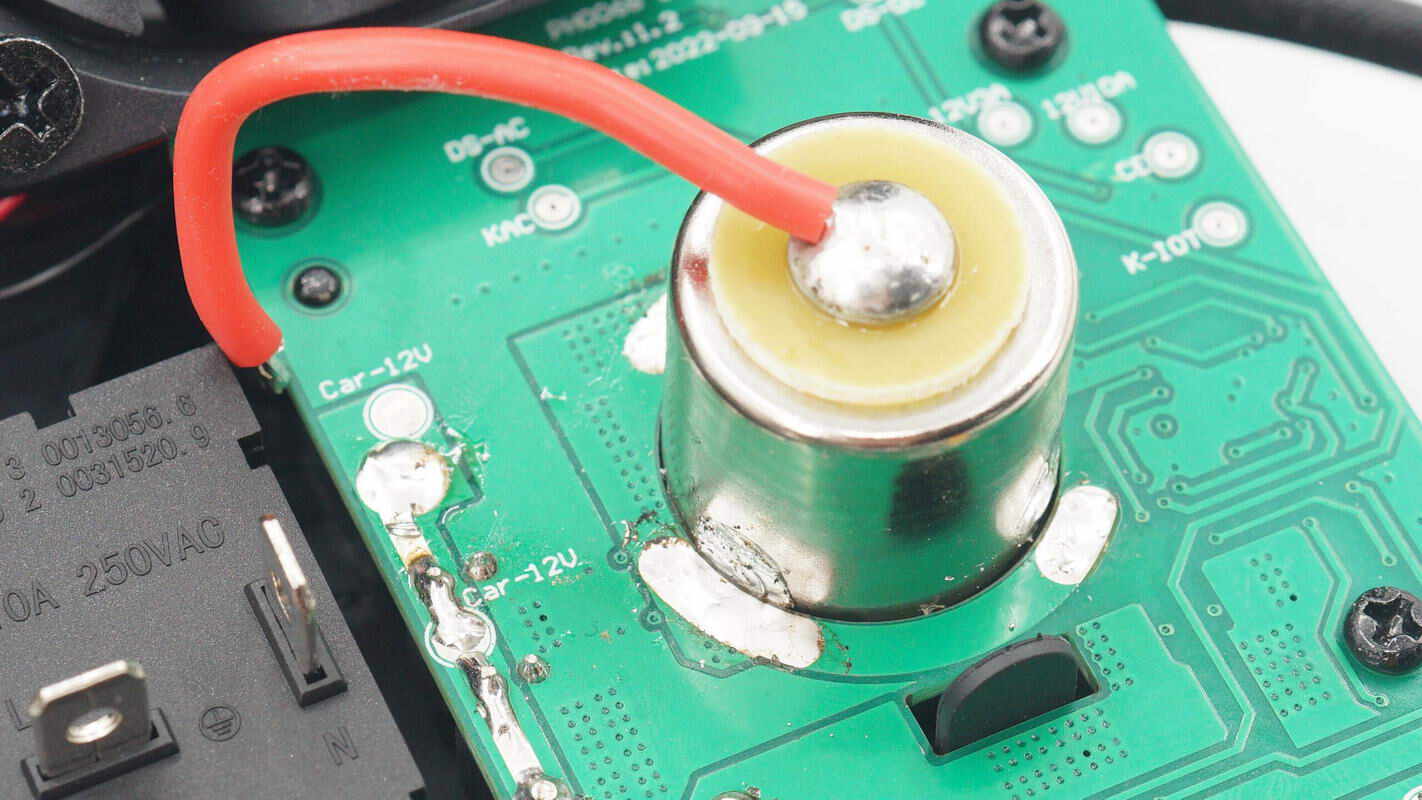

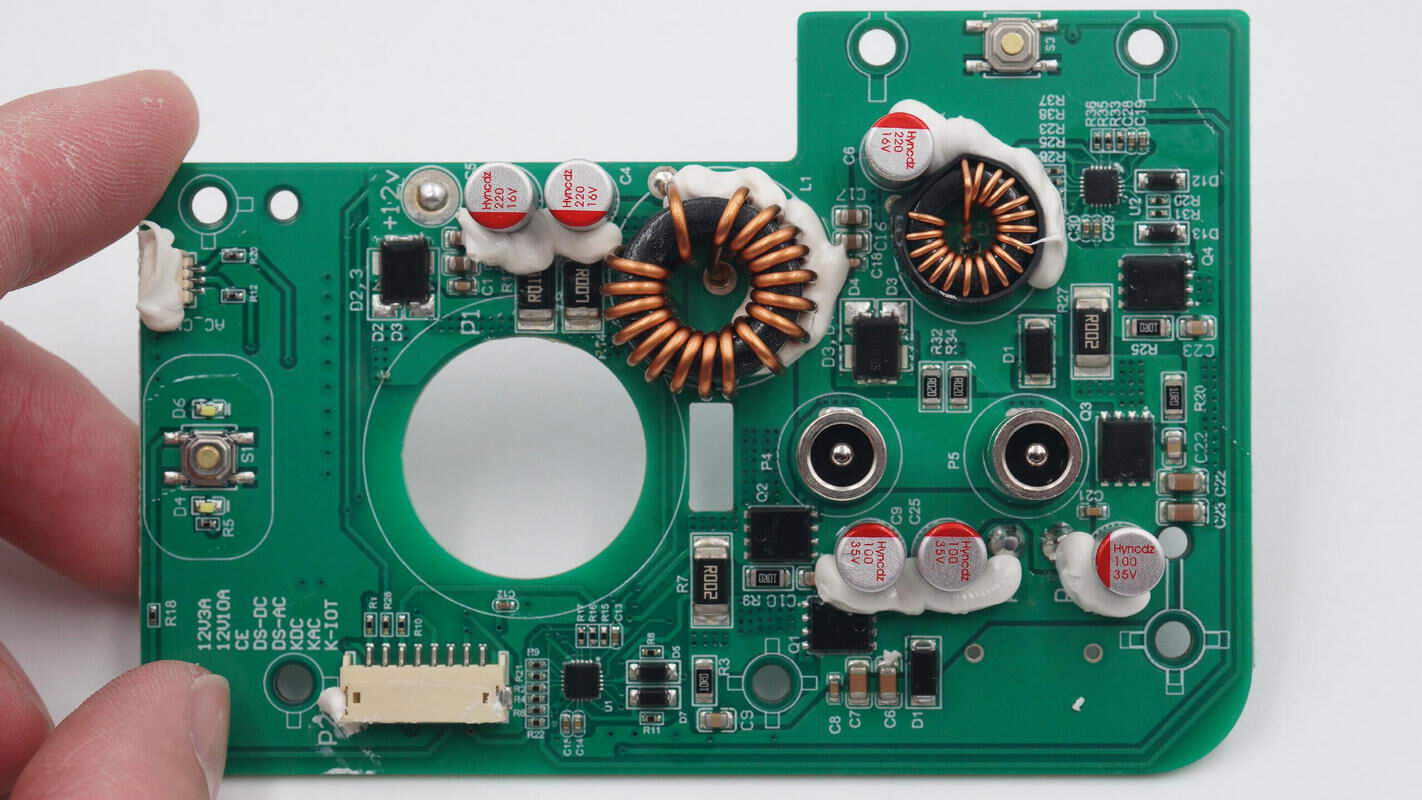

PCB上焊接两路降压电感，降压开关管和滤波电容，以及对应的输出插座。

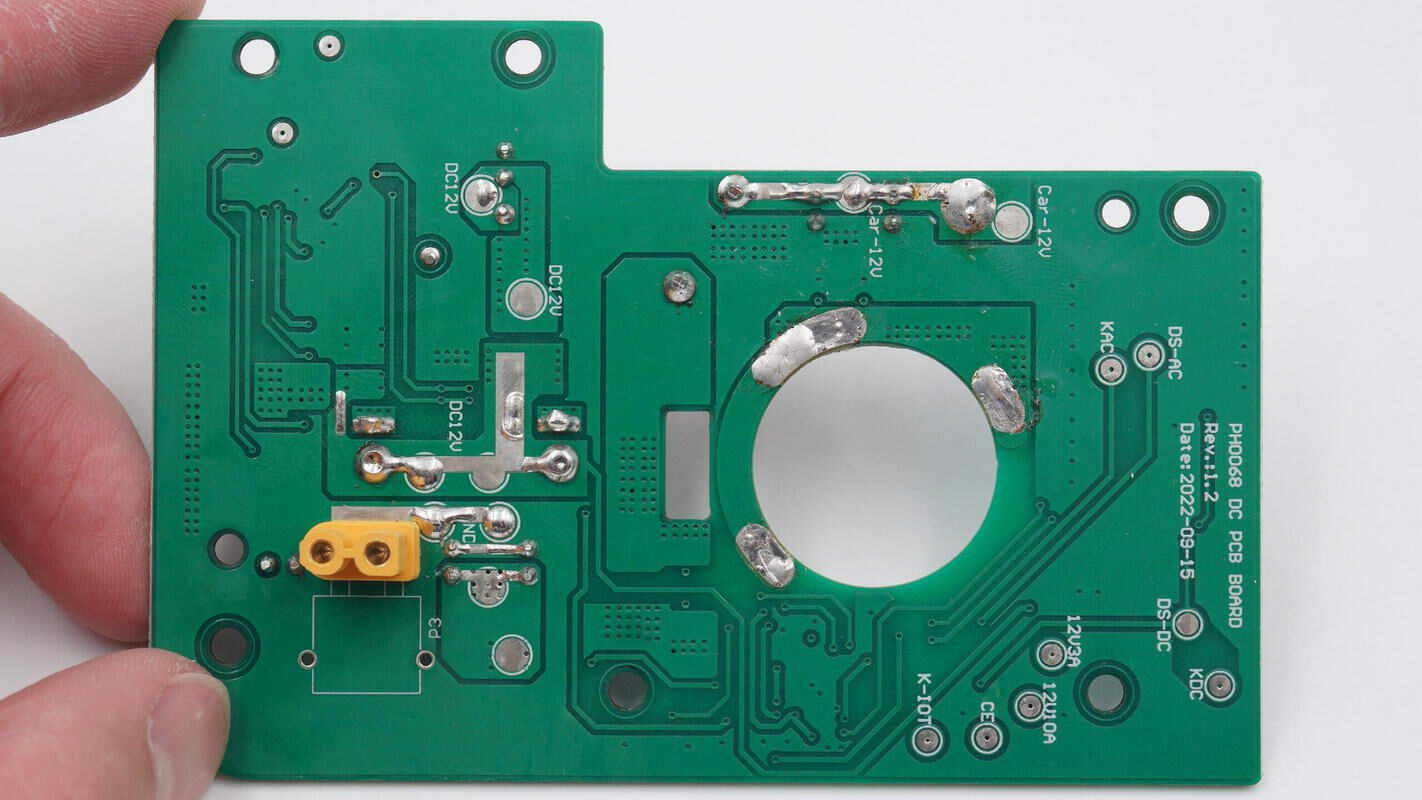

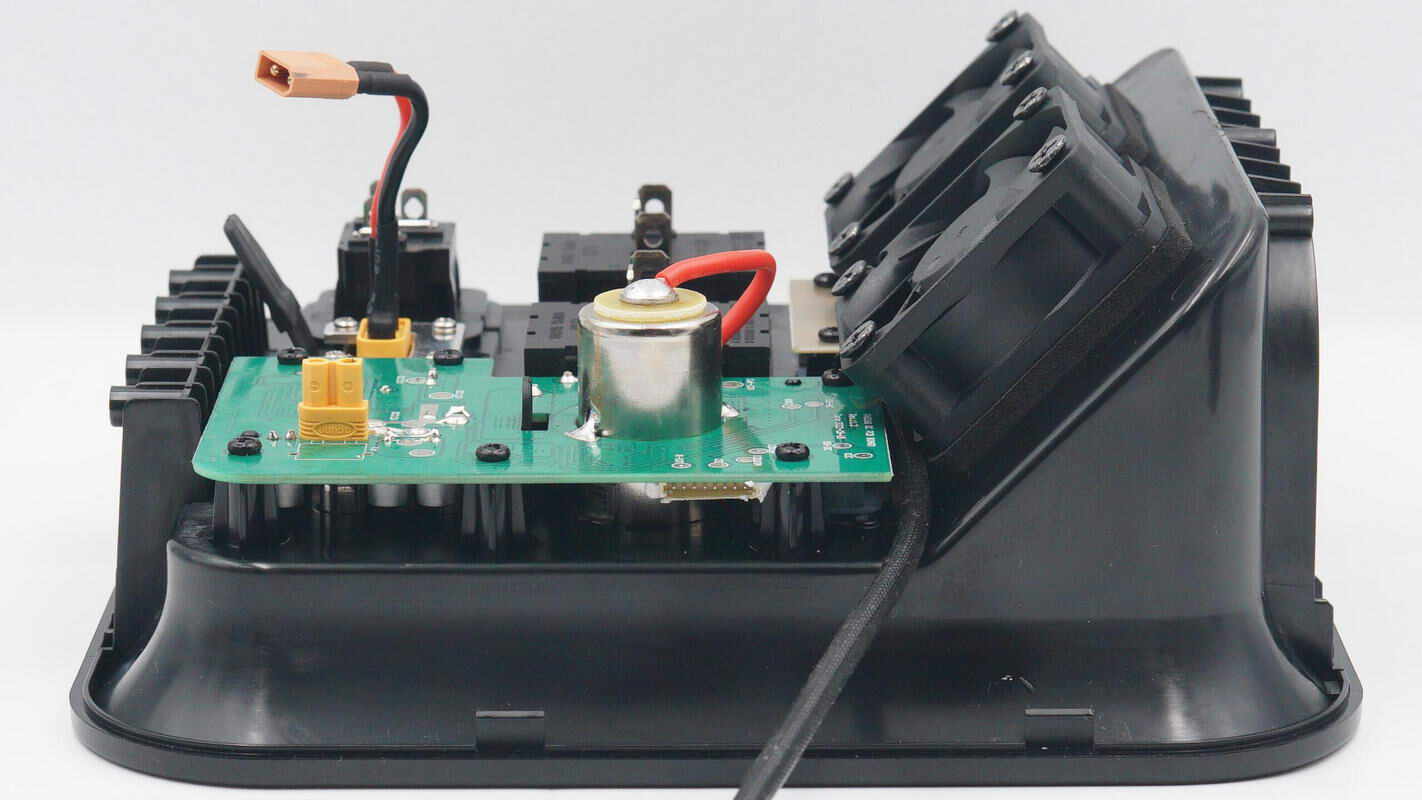

另一面焊接XT30插座用于供电。
用于12V输出的降压控制器来自南芯科技，型号为SC8002，南芯SC8002支持36V输入电压，支持高精度输出限流，支持双通道独立限流。SC8002可用于车充，多口充电器，USB HUB等应用。

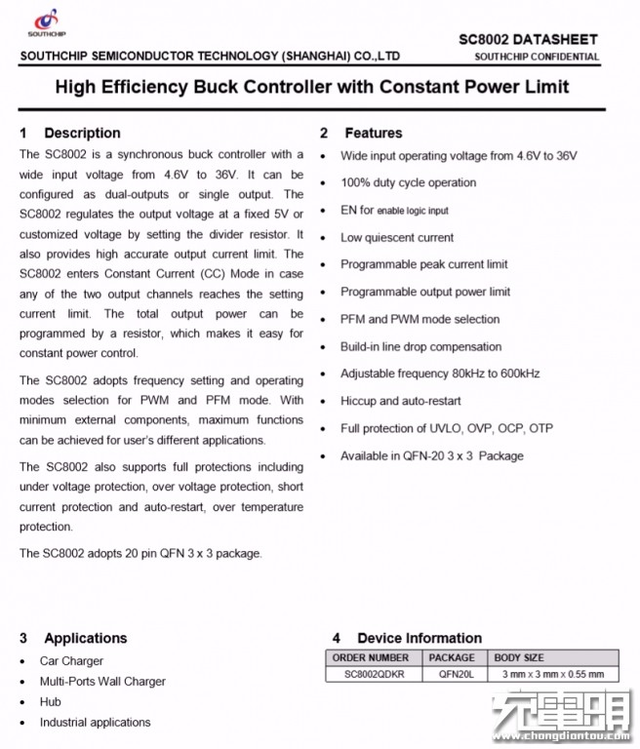

南芯科技 SC8002 详细资料。
充电头网拆解了解到，南芯科技 SC8002还被vivo X Fold原装80W双C口氮化镓闪充、阿卡西斯300W便携式储能电源、科讯65W 1A1C氮化镓快充、Aukey 100W氮化镓快充、摩米士65W 2C1A氮化镓快充等产品采用。

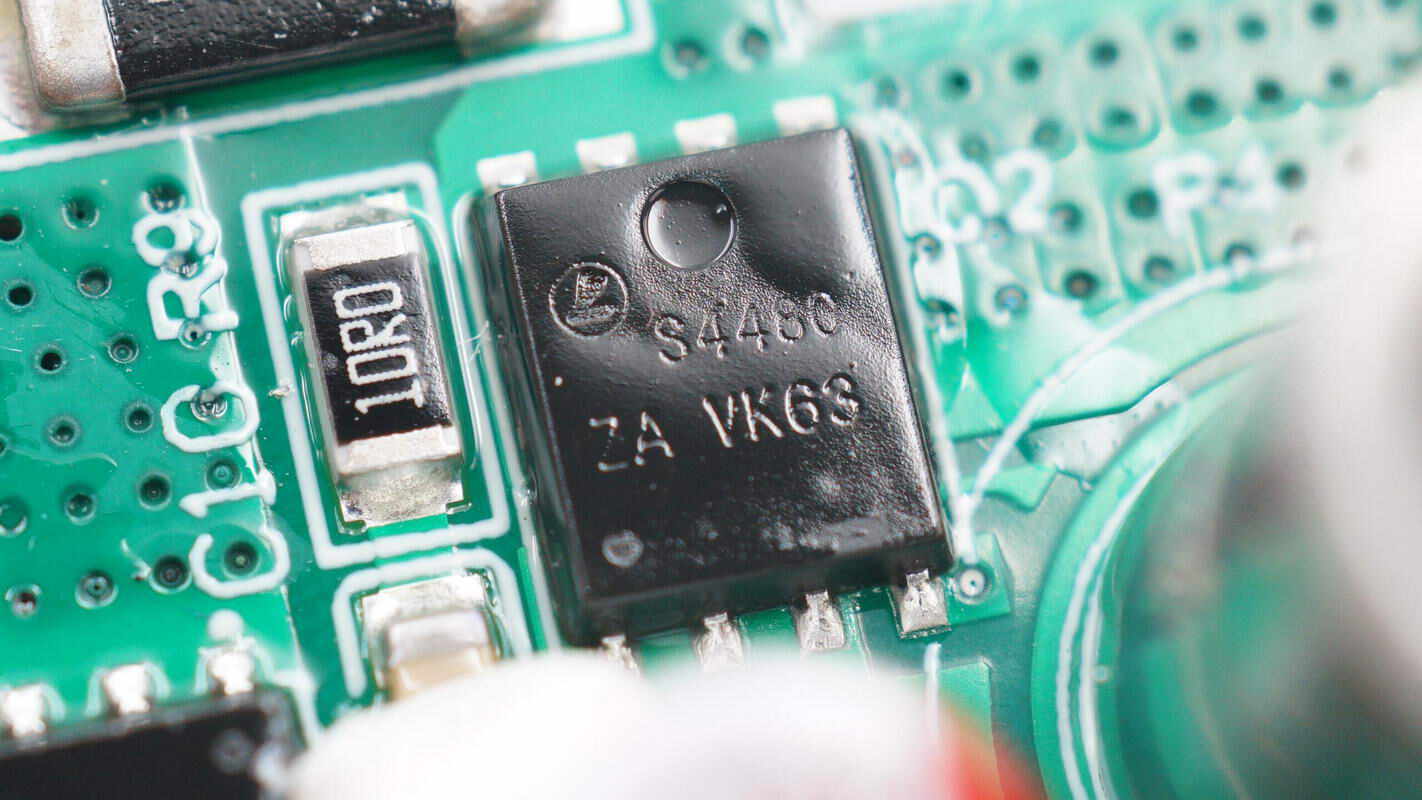

降压开关管来自领泰半导体，丝印S4480。

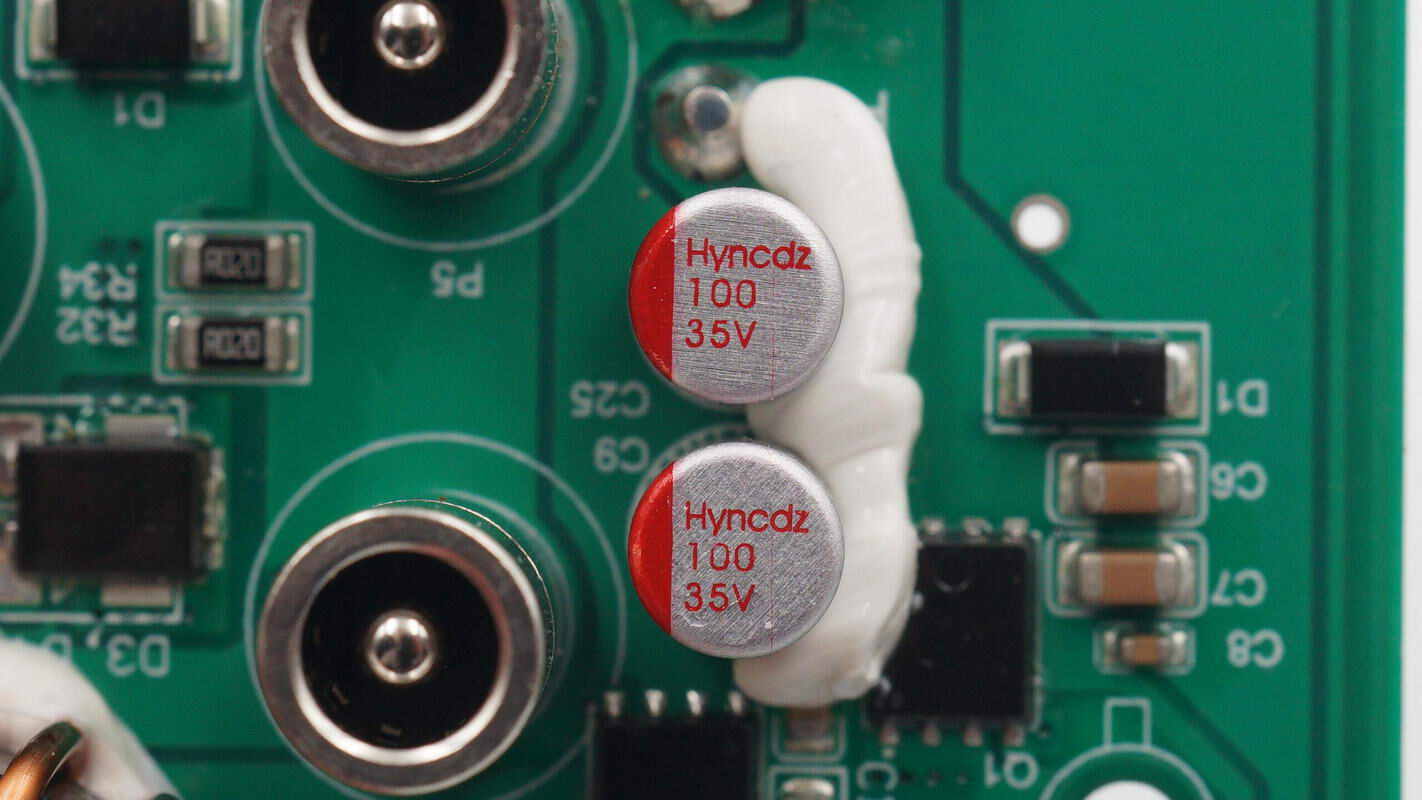

输入滤波固态电容来自宏远纳川电子，规格为100μF 35V。
输出滤波电容规格为220μF 16V。
两个DC插座特写。

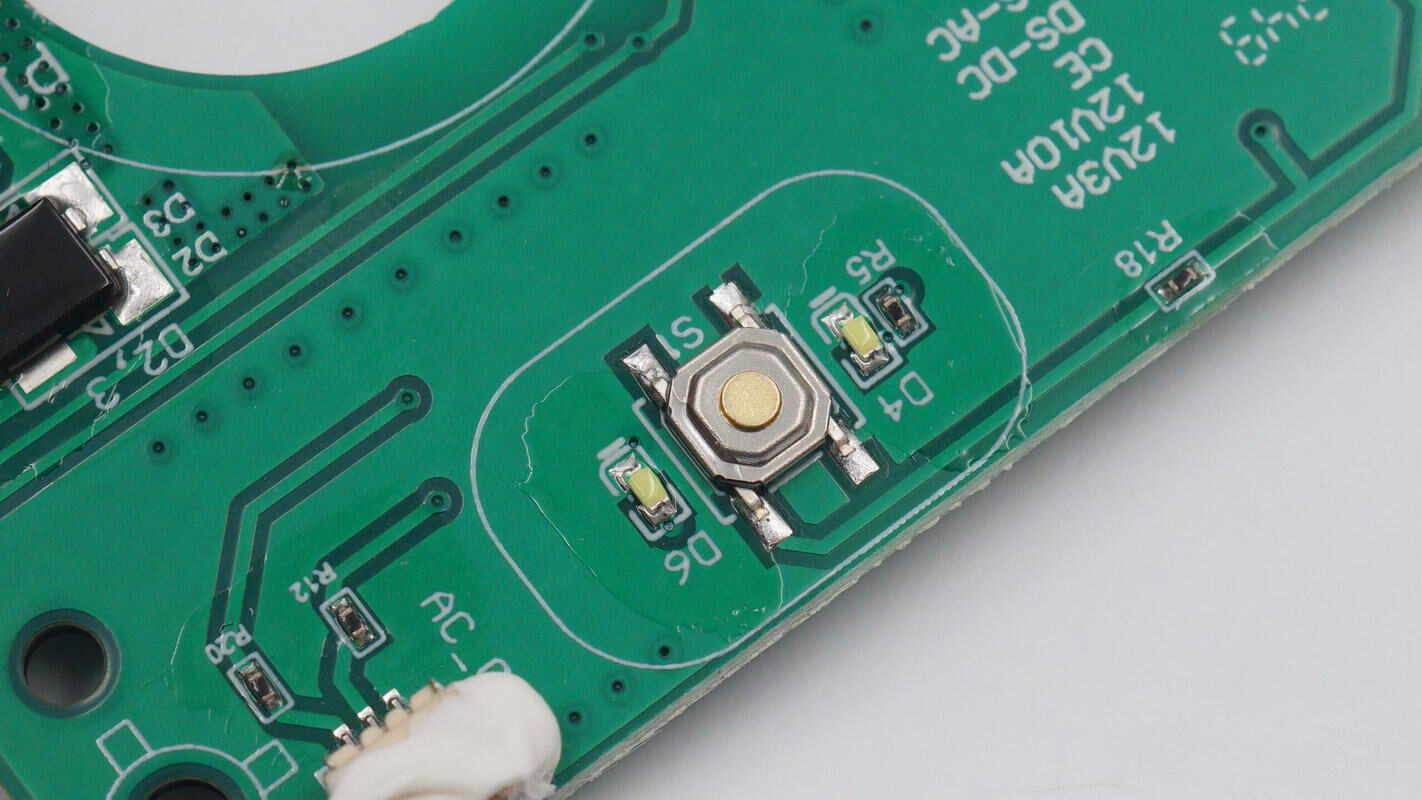

用于控制直流面板输出的贴片按键开关，配有LED指示灯指示开关状态。
拧下固定螺丝继续拆解。

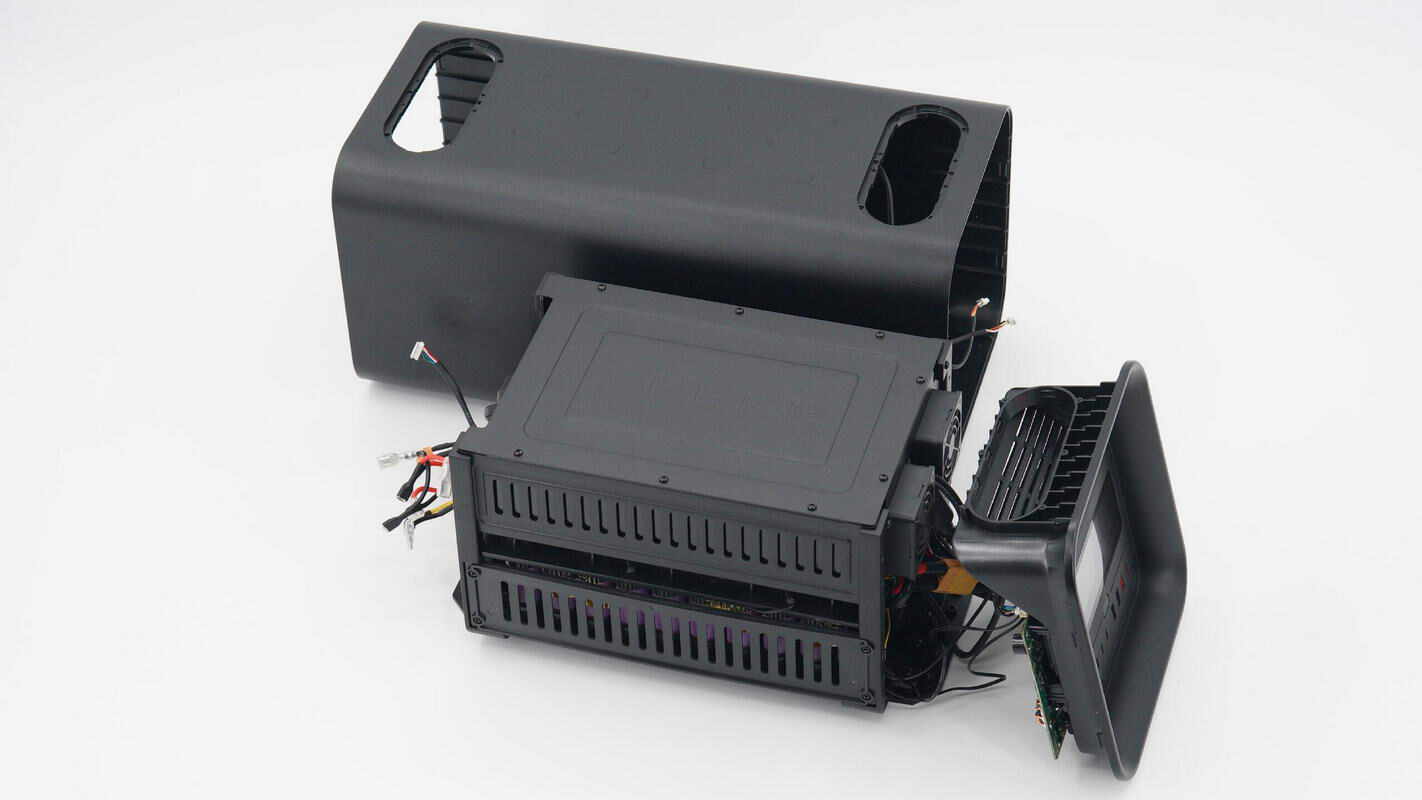

从壳体中抽出内部电池组和双向逆变模块。

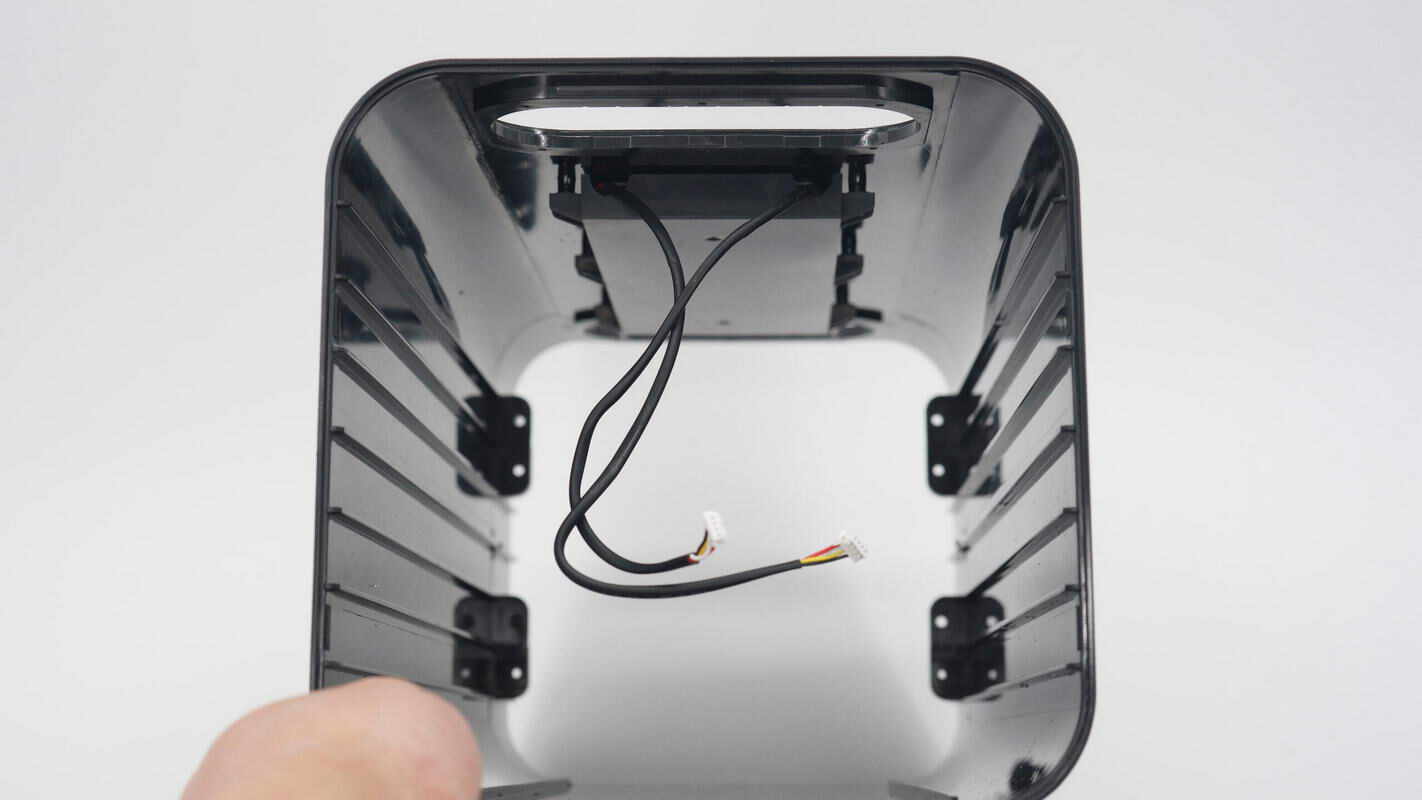

壳体内部一览，顶部塑料壳固定无线充电模块。

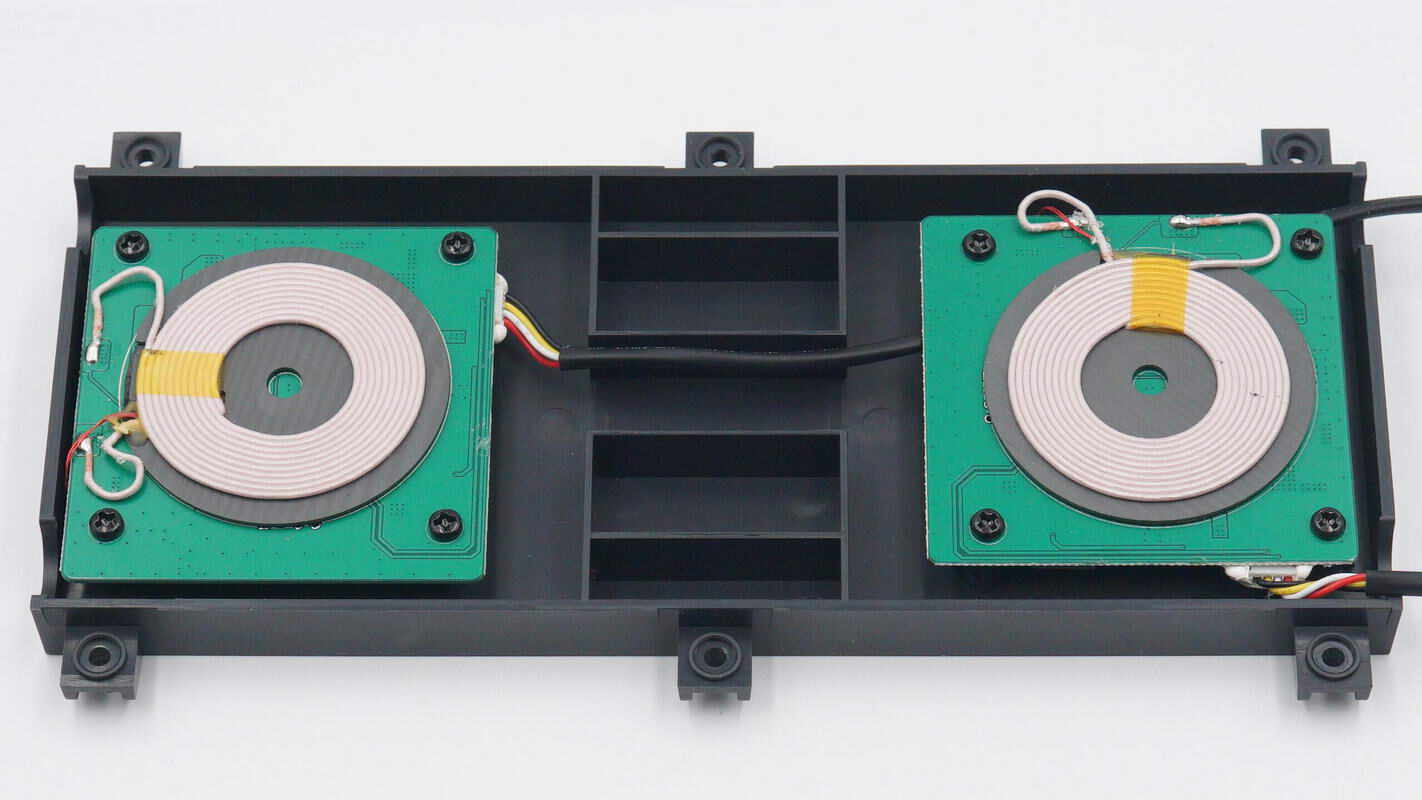

塑料壳体内部固定两个无线充电模块。
无线充电线圈焊接在PCBA模块背面。

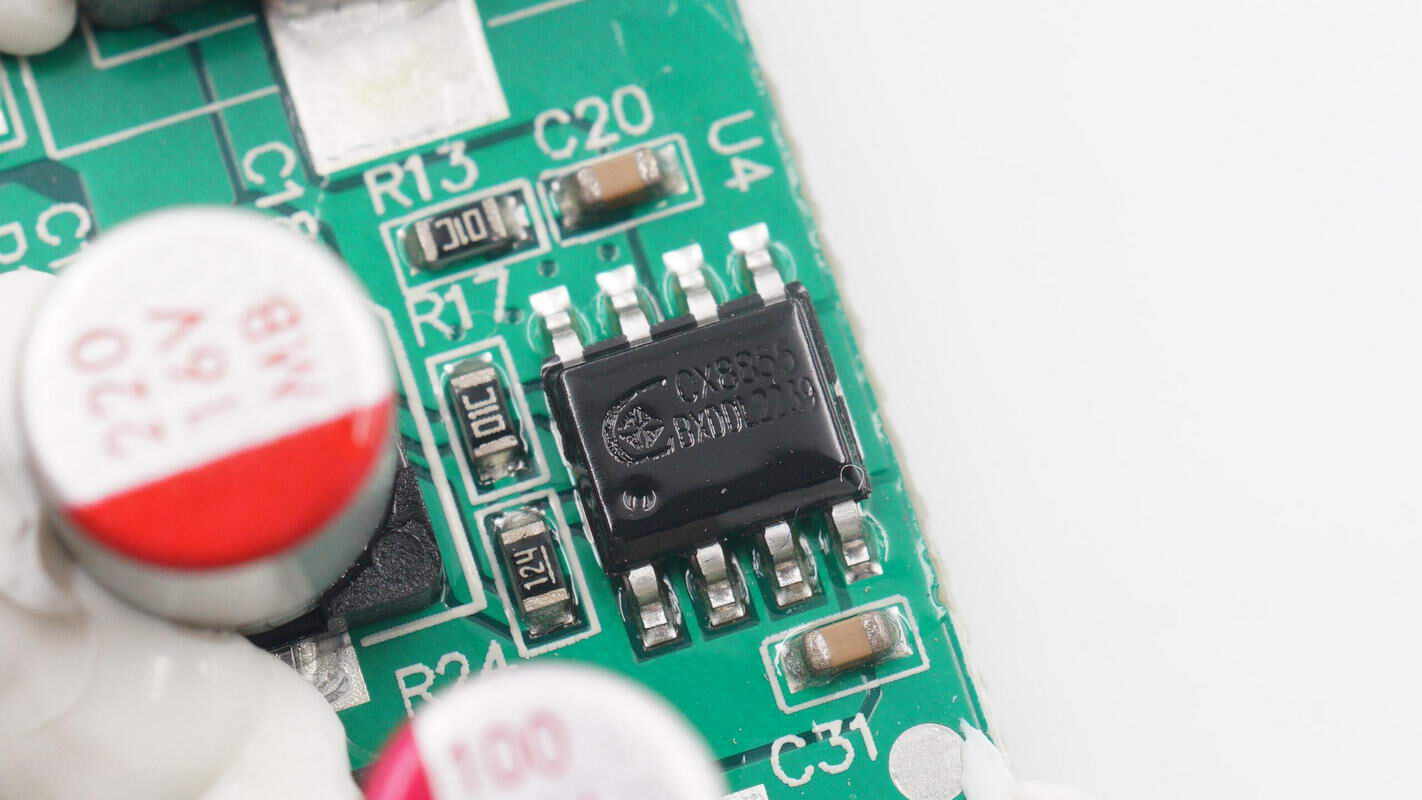

其中一颗降压芯片来自诚芯微，型号CX8855，是一款输入耐压达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器。内置30mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3.4A持续输出电流输出电压可调，最大可支持100%占空比。

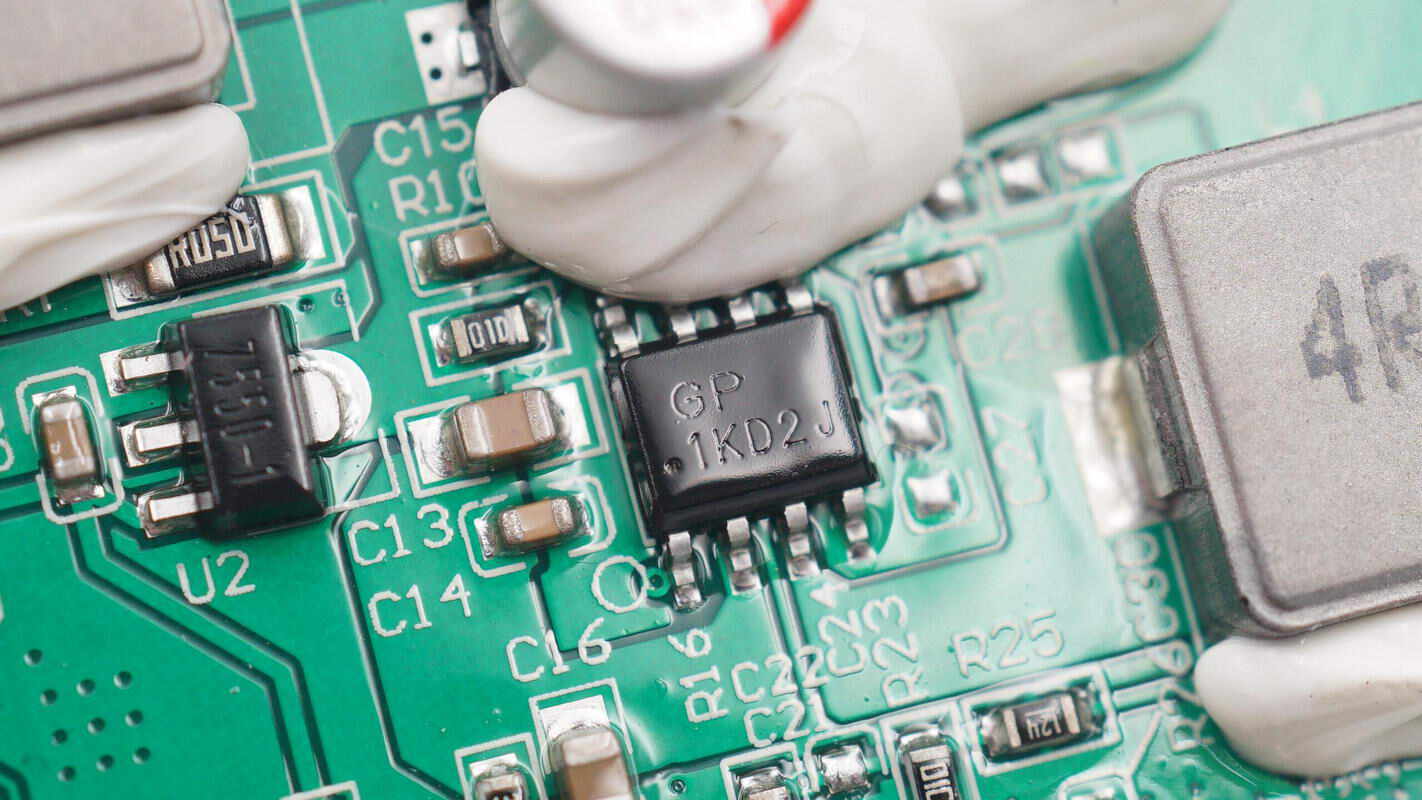

另一颗降压芯片丝印GP 1KD2J。

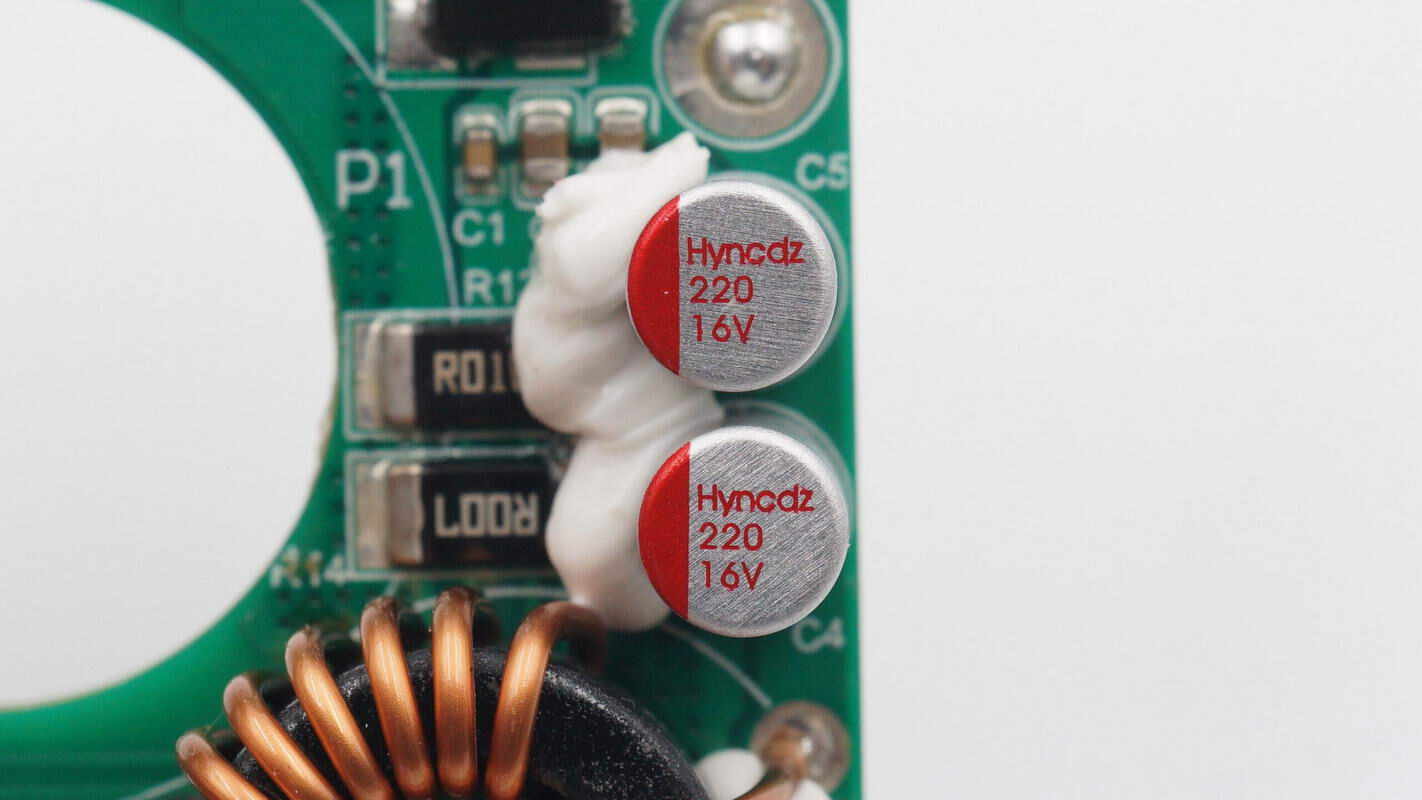

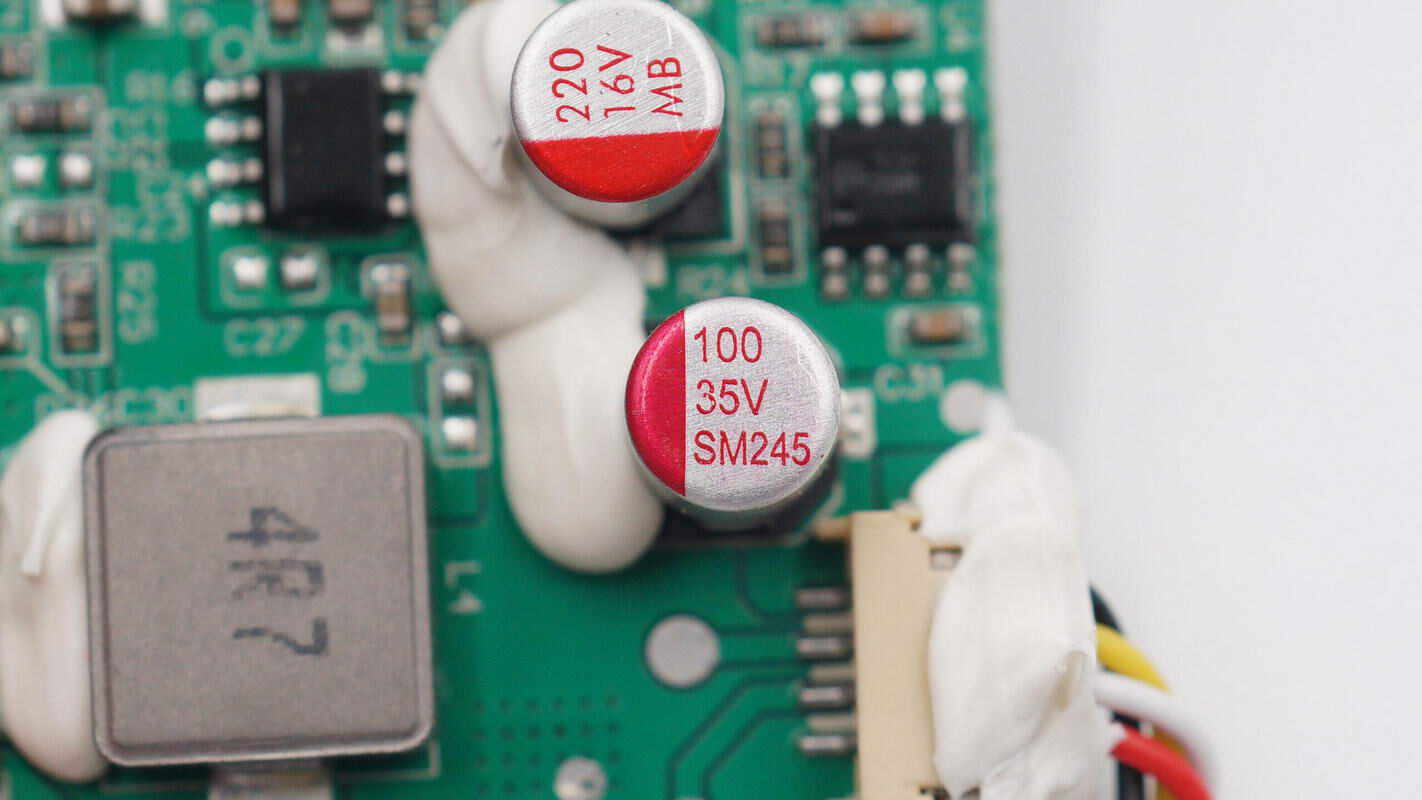

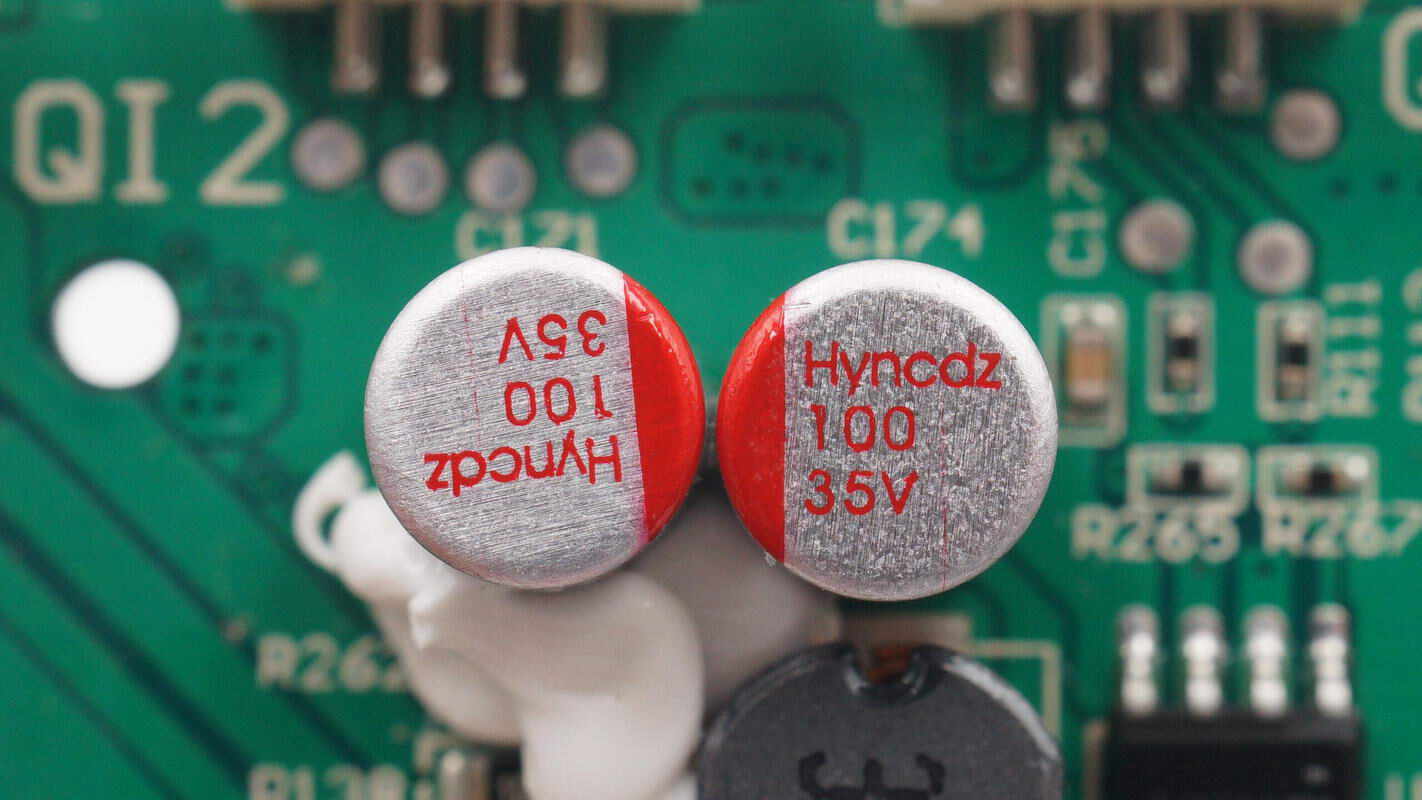

两颗滤波电容规格分别为100μF 35V和220μF 16V，电容打胶固定。

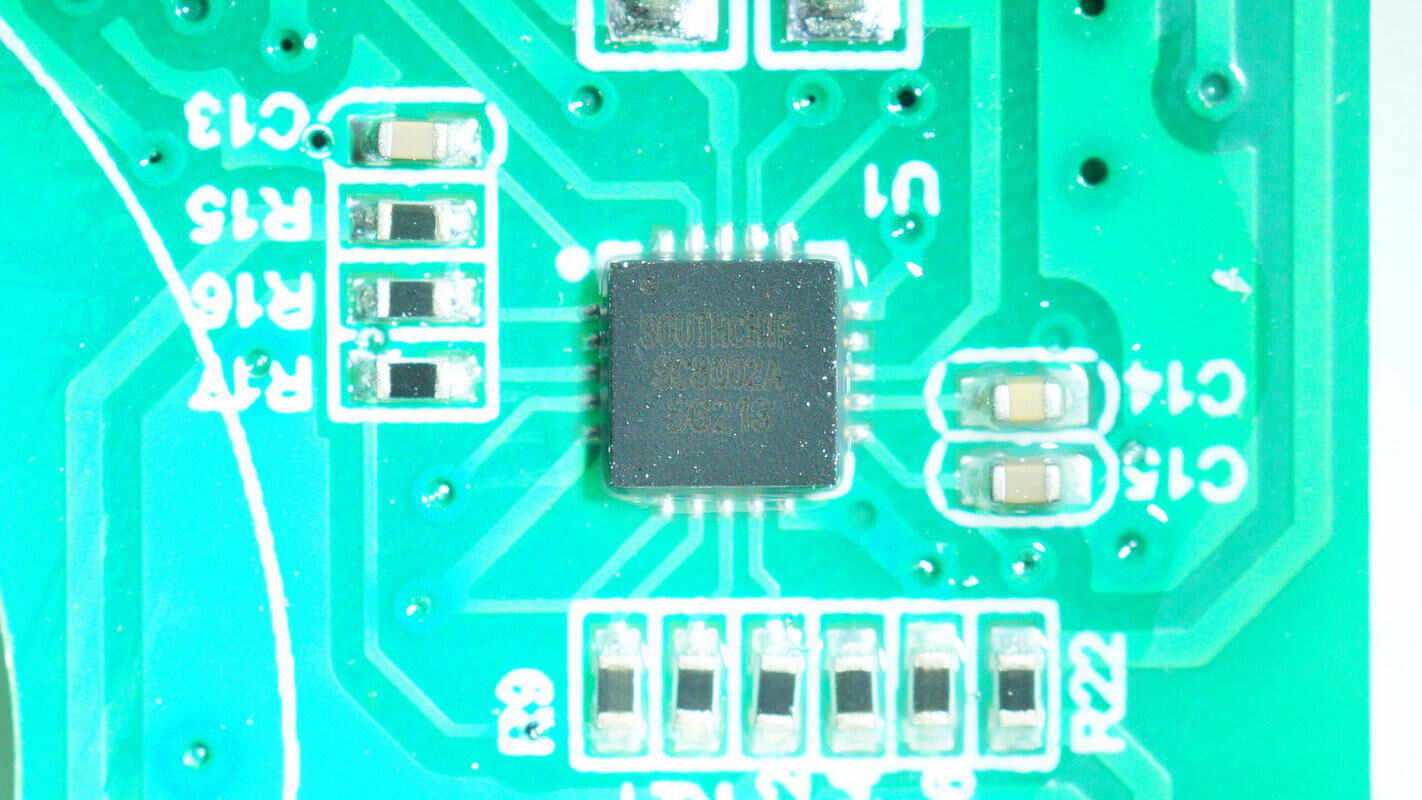

无线充电主控来自劲芯微，型号CV90362A，支持PD2.0/3.0、QC2.0/3.0、AFC等多种适配器供电。支持Qi V1.2、Qi V1.3最新标准，支持单线圈/多线圈无线充电应用，支持Qi标准BPP 5W、苹果7.5W、三星10W、EPP 15W充电；支持客户私有协议，功率高达100W。
两颗无线充电功率管来自砹德曼，型号AD30K35D3，是一颗双NMOS，耐压30V，导阻9.4mΩ，采用PPAK3*3封装。

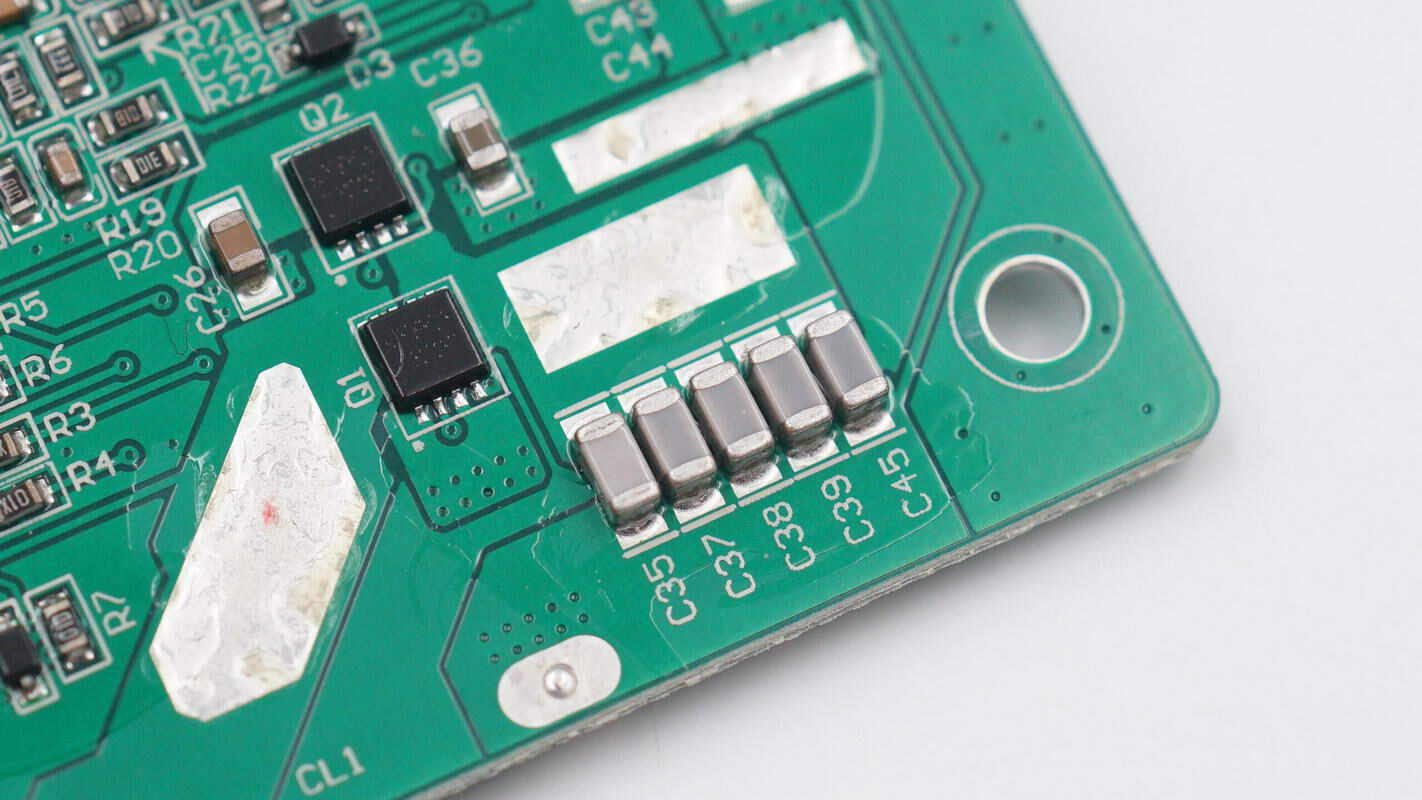

五颗NPO电容并联用于无线充电谐振。

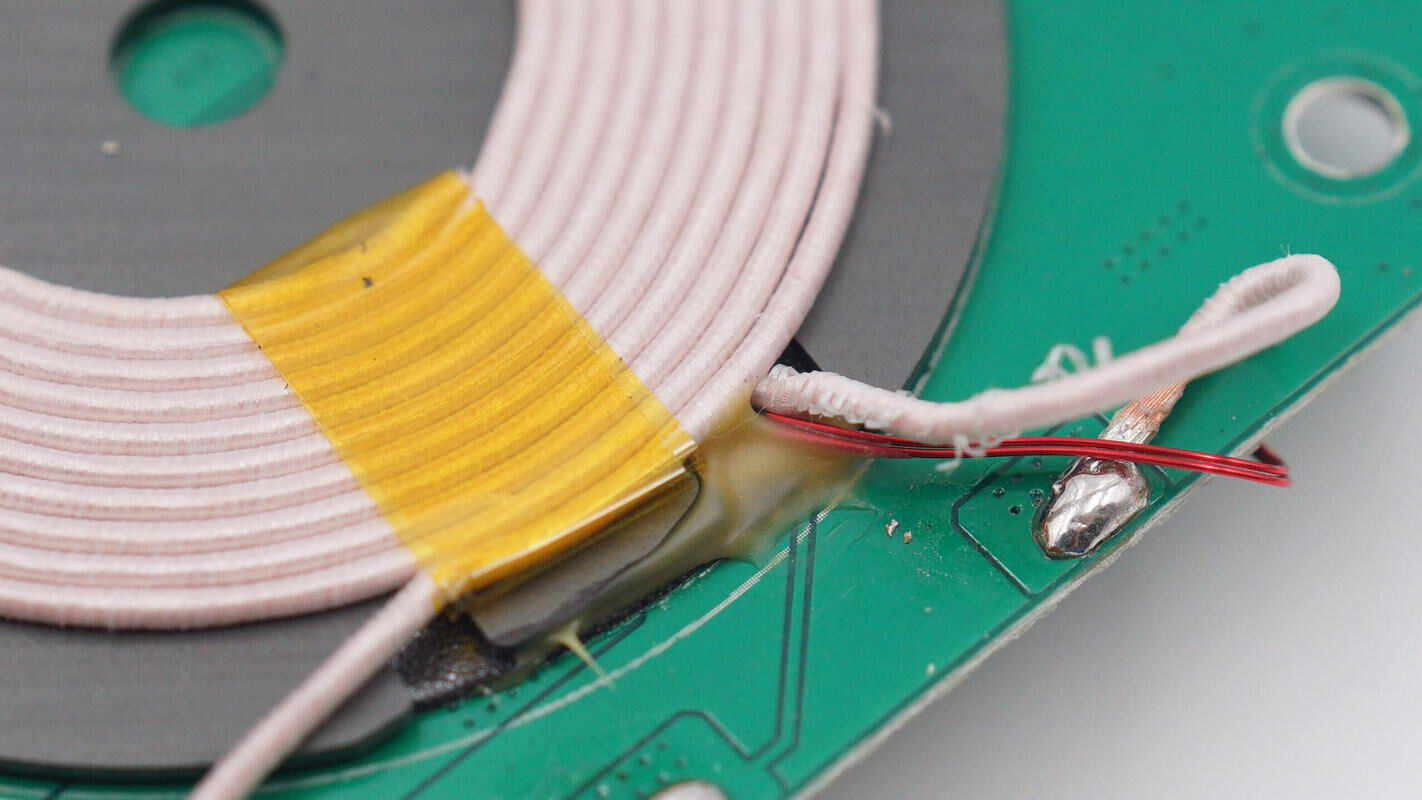

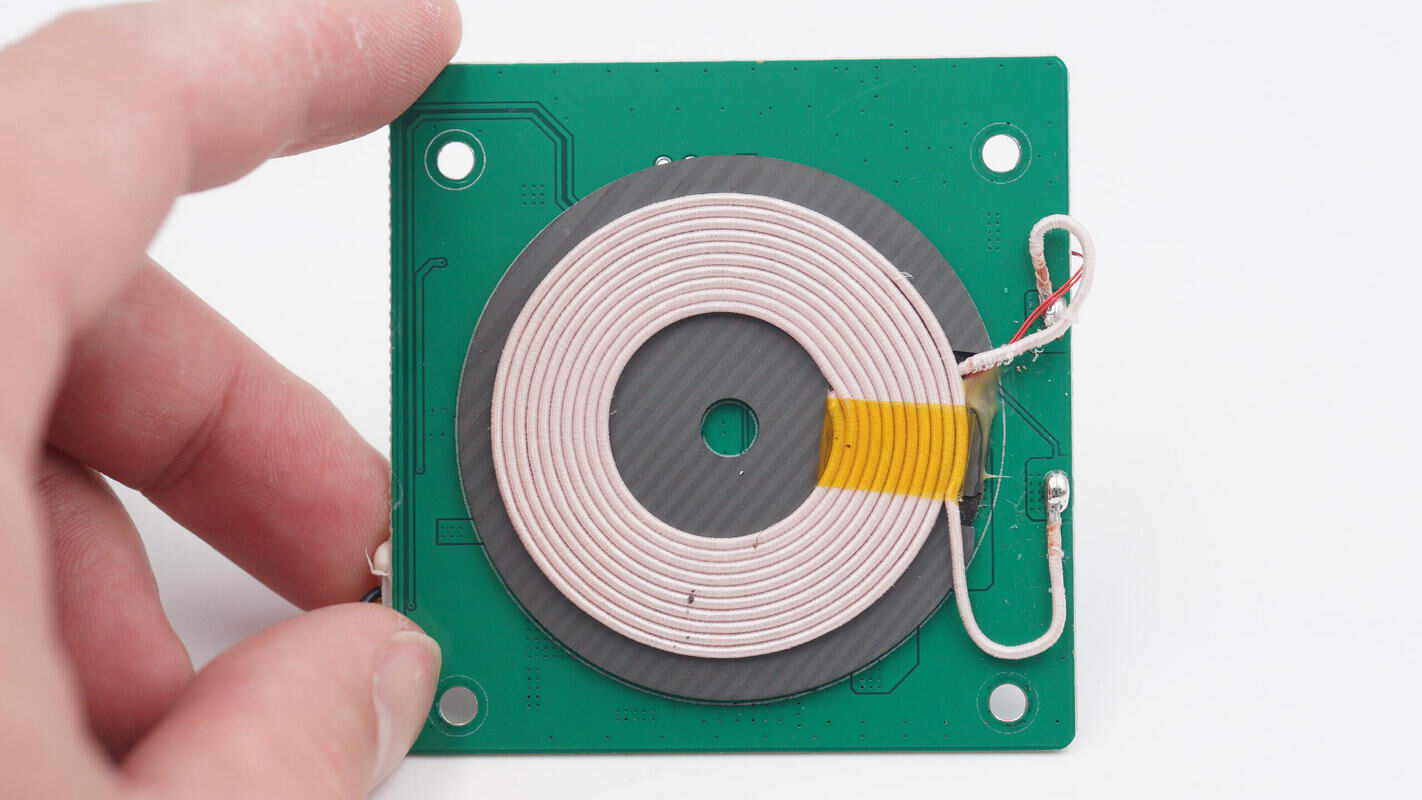

无线充电线圈焊接连接在PCB上，热敏电阻通过胶水固定在隔磁片下方。
双向逆变模块和电池组固定在一个支架上，通过导线和连接器连接USB面板。
USB面板通过螺丝固定在侧面面板上。

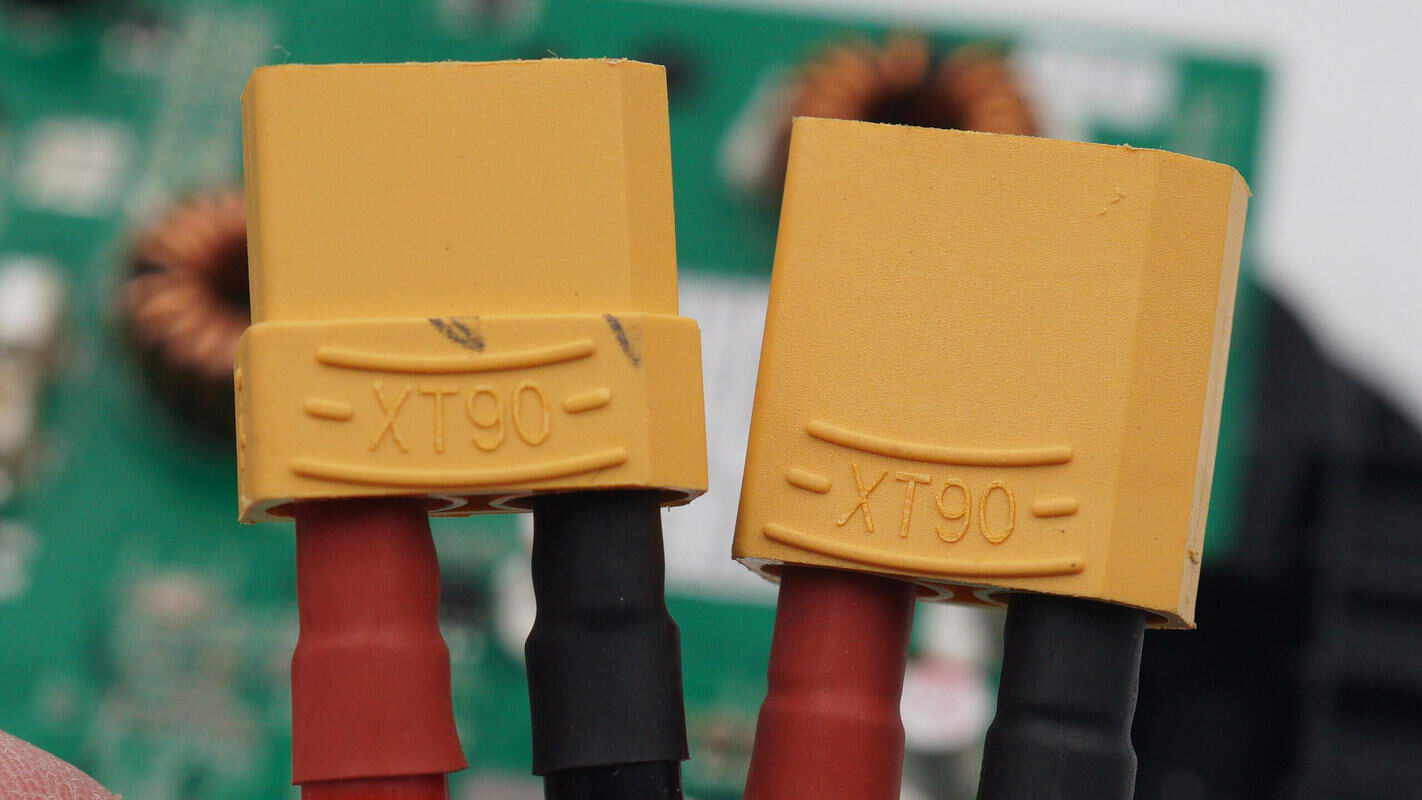

电池组输入和输出连接器均为XT90。
连接屏幕排线的排线座特写，在左侧是无线通信模块。
四个插座分别对应检测电池前，中，后部温度和逆变器温度的热敏电阻，检测温度用于风扇控制和过热保护。

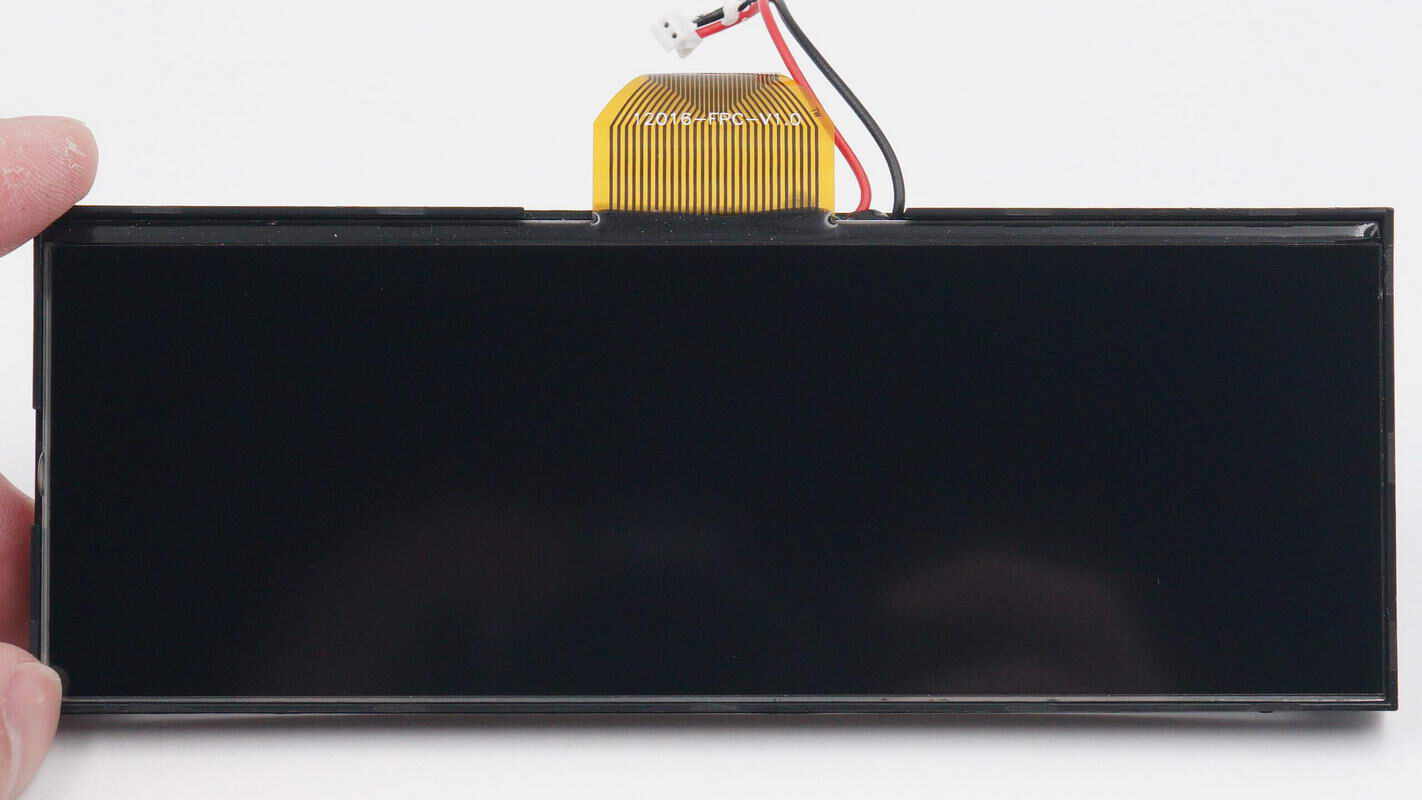

用于显示功率和电量百分比的LCD屏幕特写。

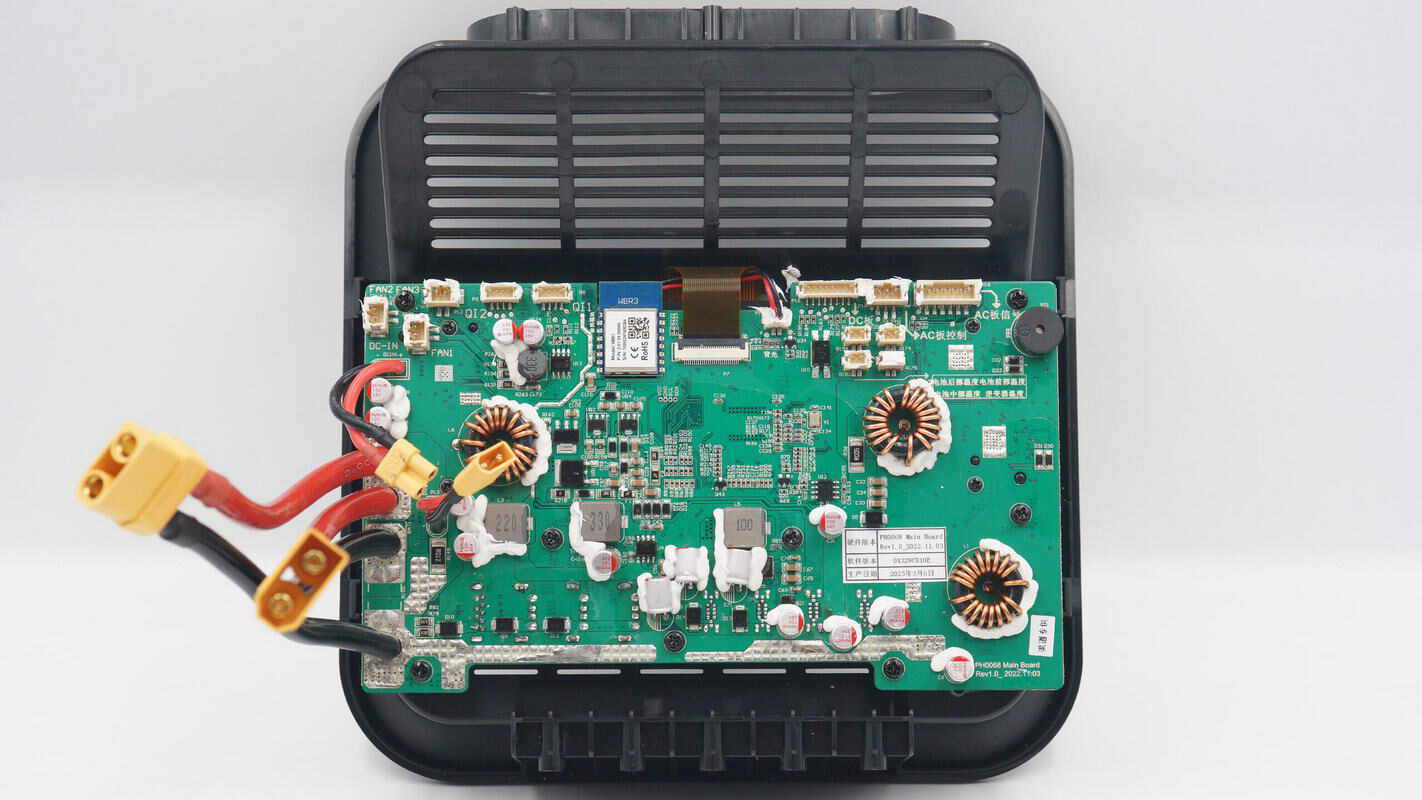

USB面板正面焊接主控MCU芯片，屏幕显示驱动，升降压控制器，MOS管等元件，右下角焊接一颗取样电阻用于电流检测。
背面焊接三颗升降压电感和三颗合金电感，滤波电容，无线通信模块和蜂鸣器。

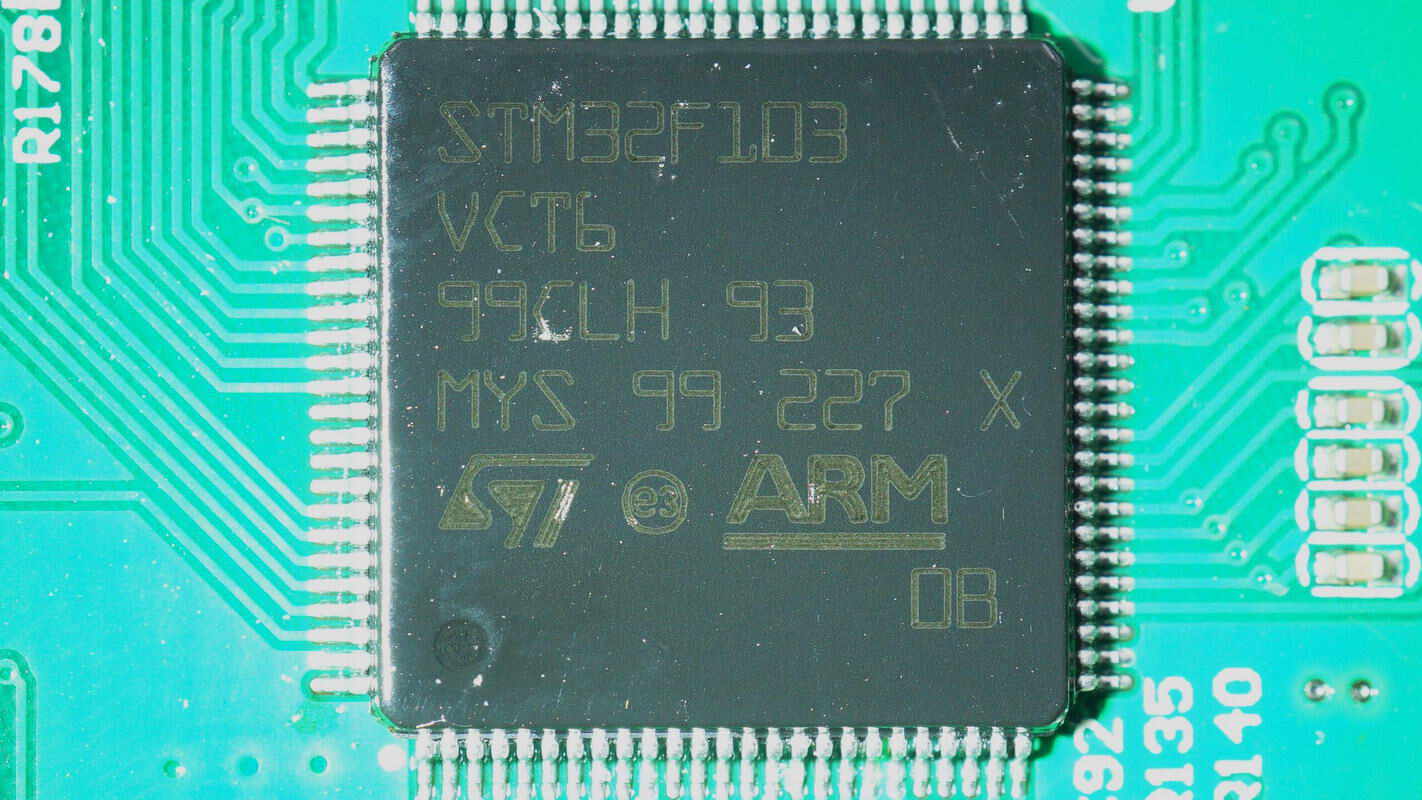

主控MCU芯片来自ST意法半导体，型号STM32F103VCT6，芯片内置32位Cortex-M3 CPU，最高主频为72MHz，具备单周期乘法和硬件除法器。内部集成256K FLASH和64K SRAM，具有SPI，I2C，USART，USB和CAN总线接口。

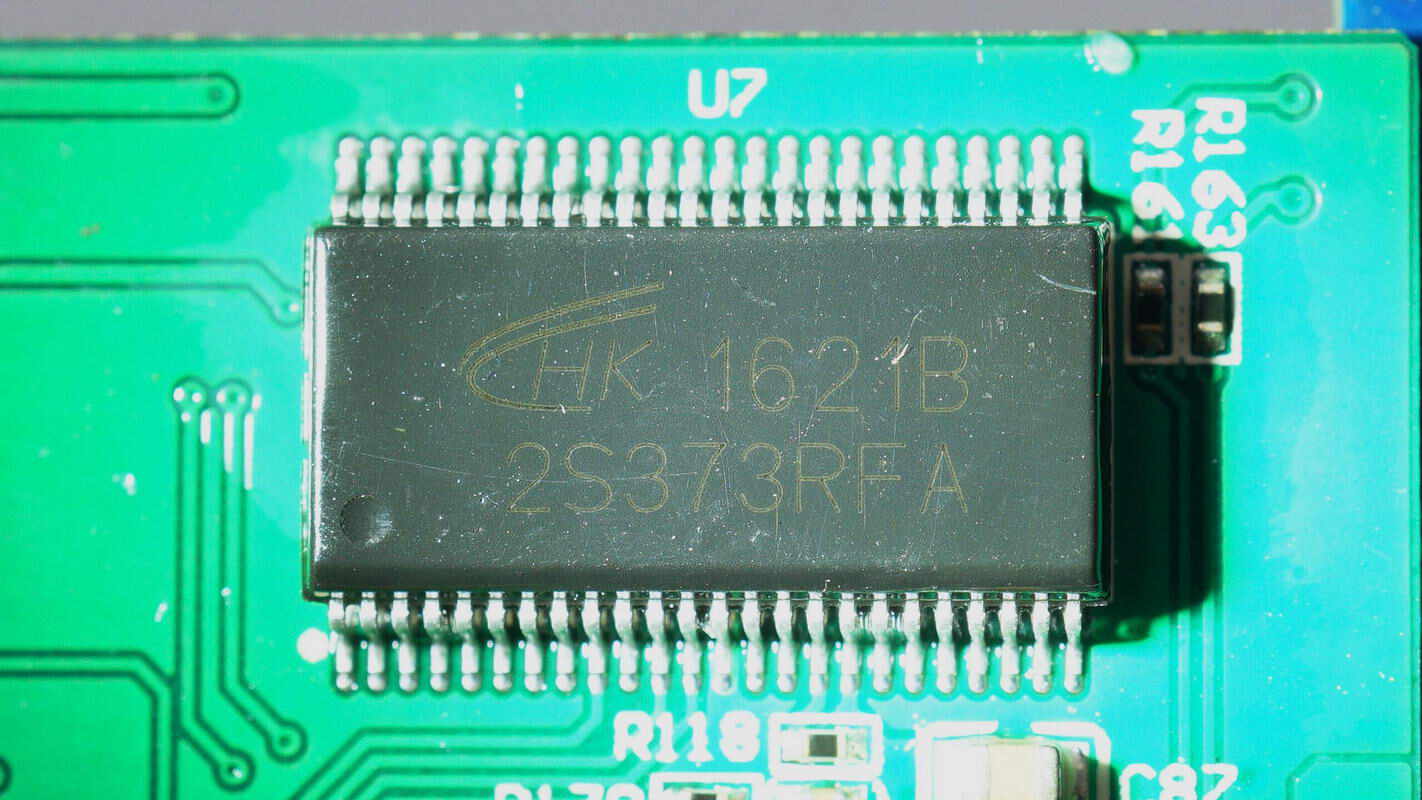

LCD屏幕驱动芯片来自航顺，型号HK1621B，是一颗32*4点阵LCD驱动器，由MCU芯片控制。

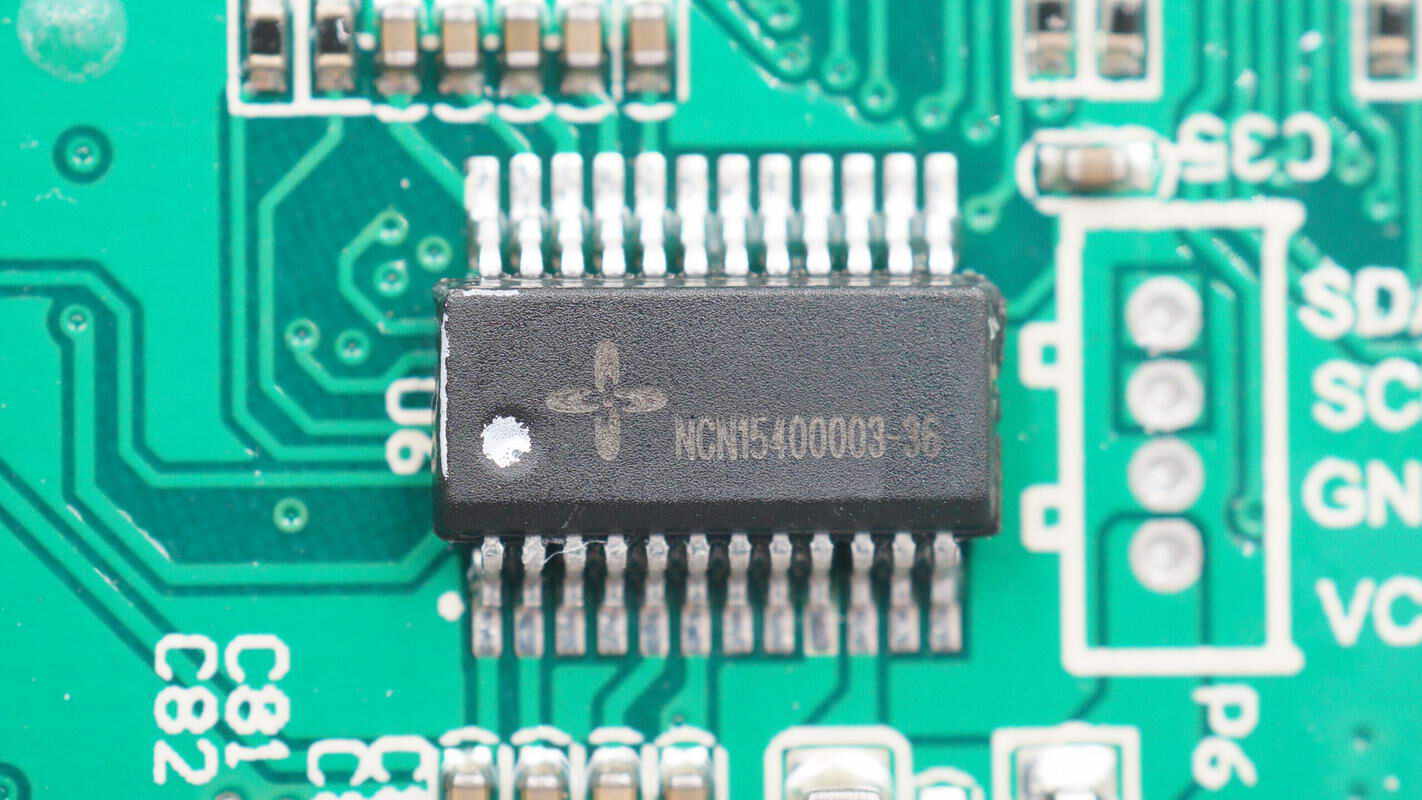

在MCU旁焊接一颗来自海速芯的芯片，丝印NCN15400003-36。

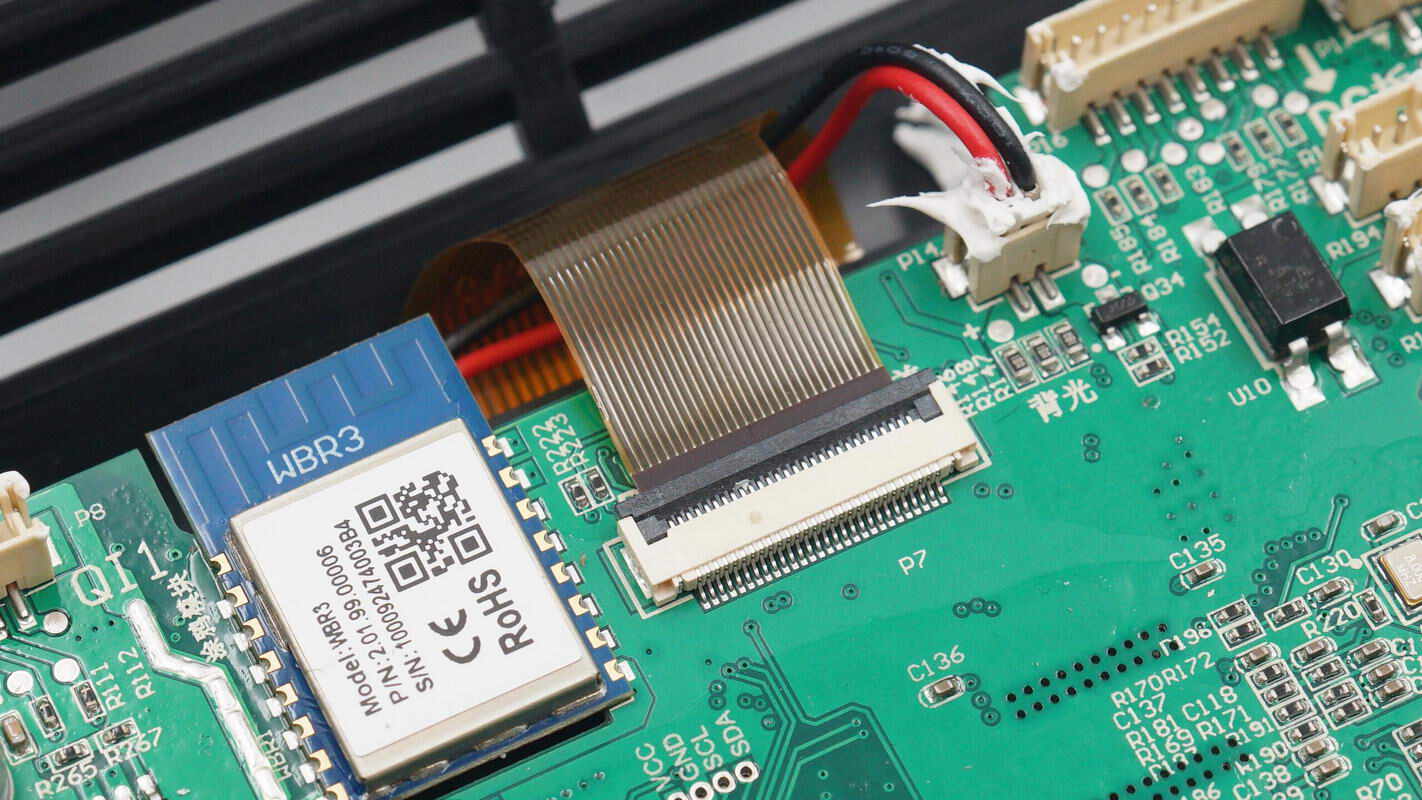

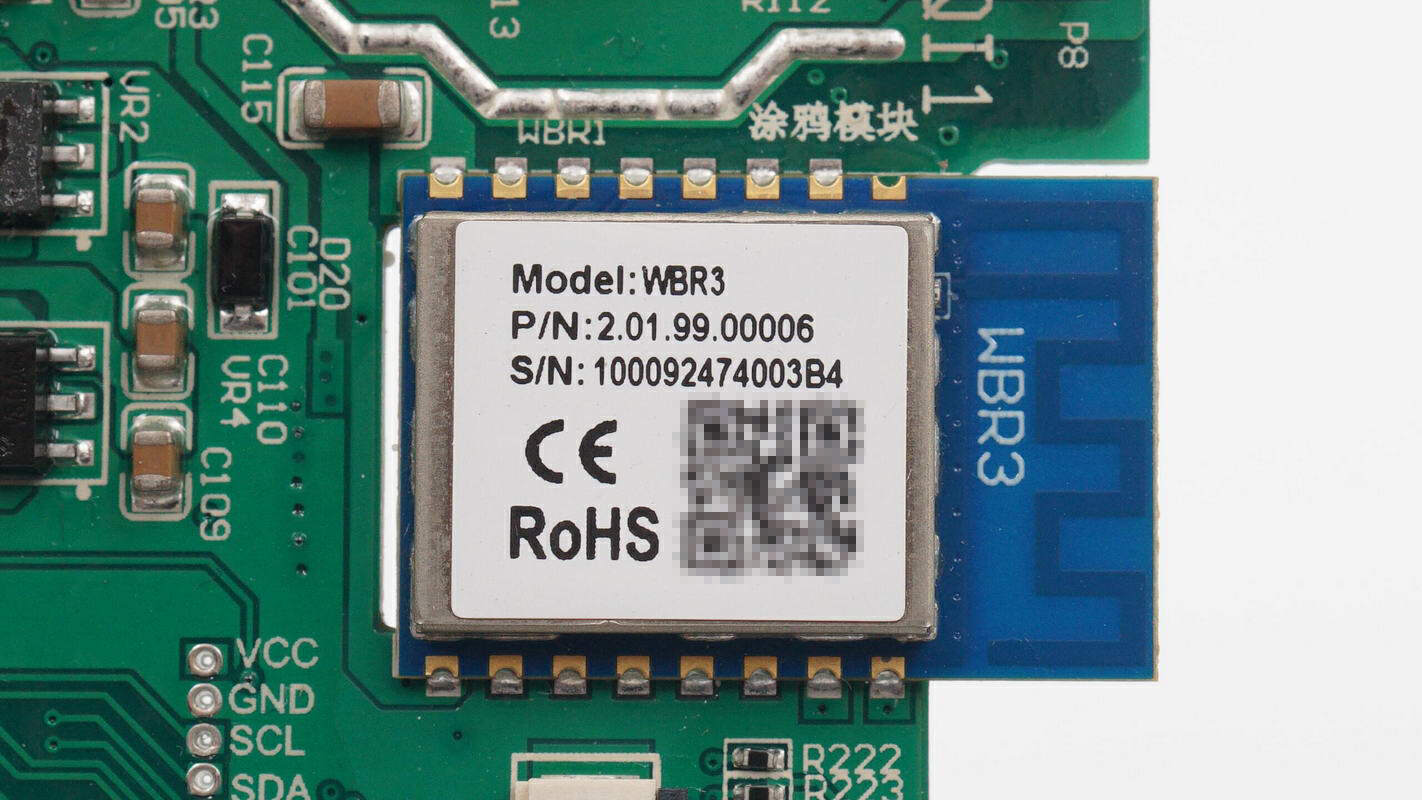

无线通信模组来自涂鸦智能，型号WBR3，是一颗Wi-Fi和蓝牙二合一模组，内部集成KM4 低功耗MCU，WLAN MAC，1T1R WLAN，MCU最高主频100MHz，内置256K SRAM，内置2MB FLASH。
蜂鸣器用于提示功能操作。

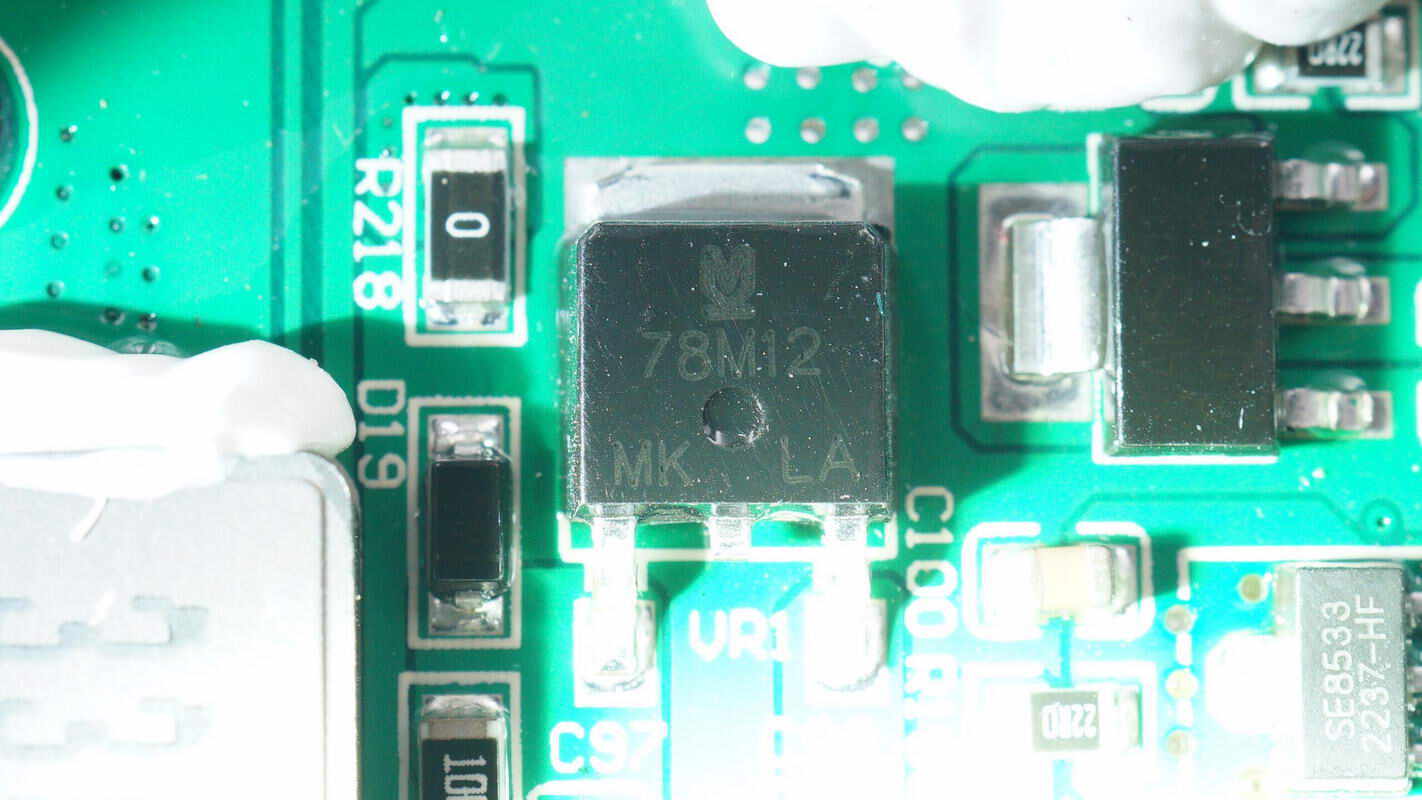

78M12稳压芯片用于稳压供电。

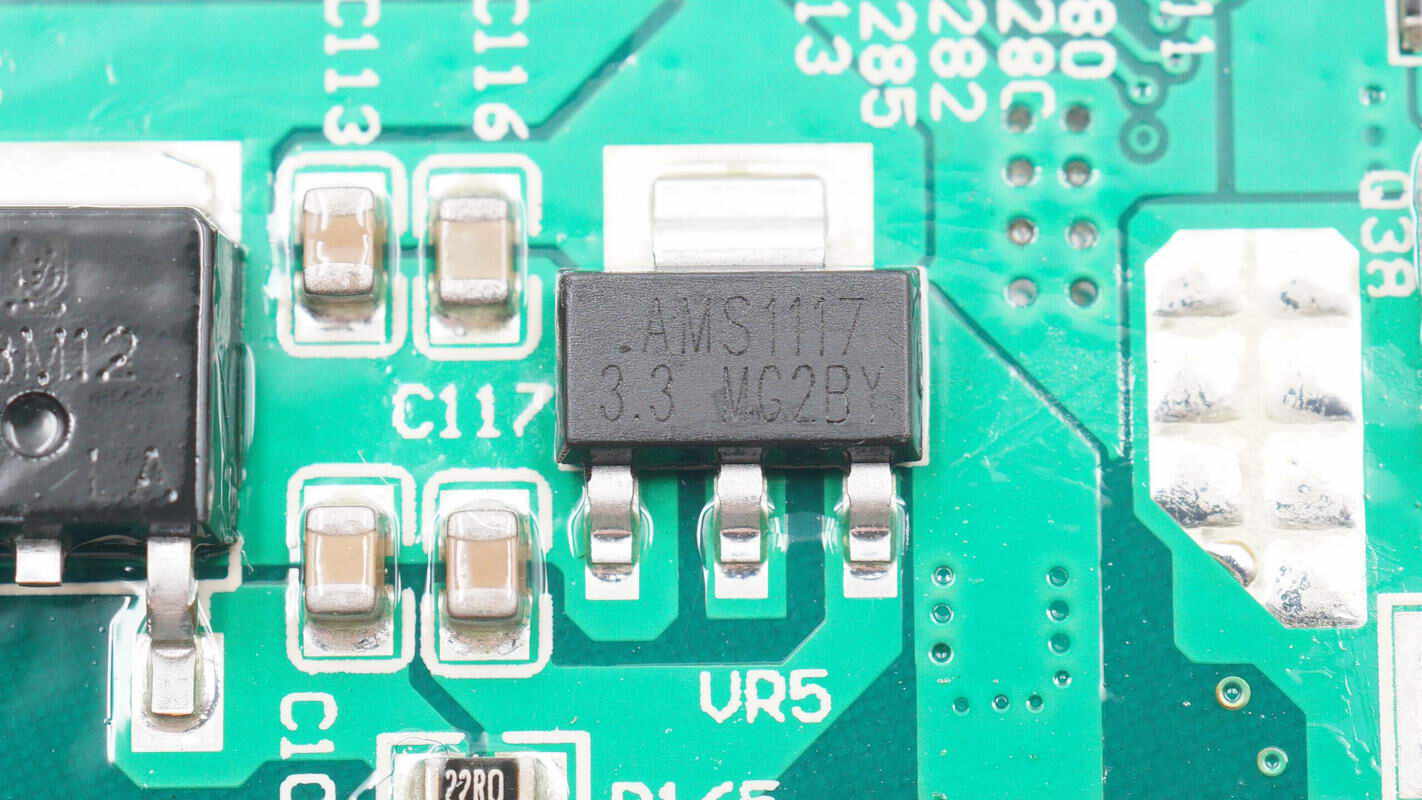

AMS1117 3.3V稳压芯片用于为MCU供电。

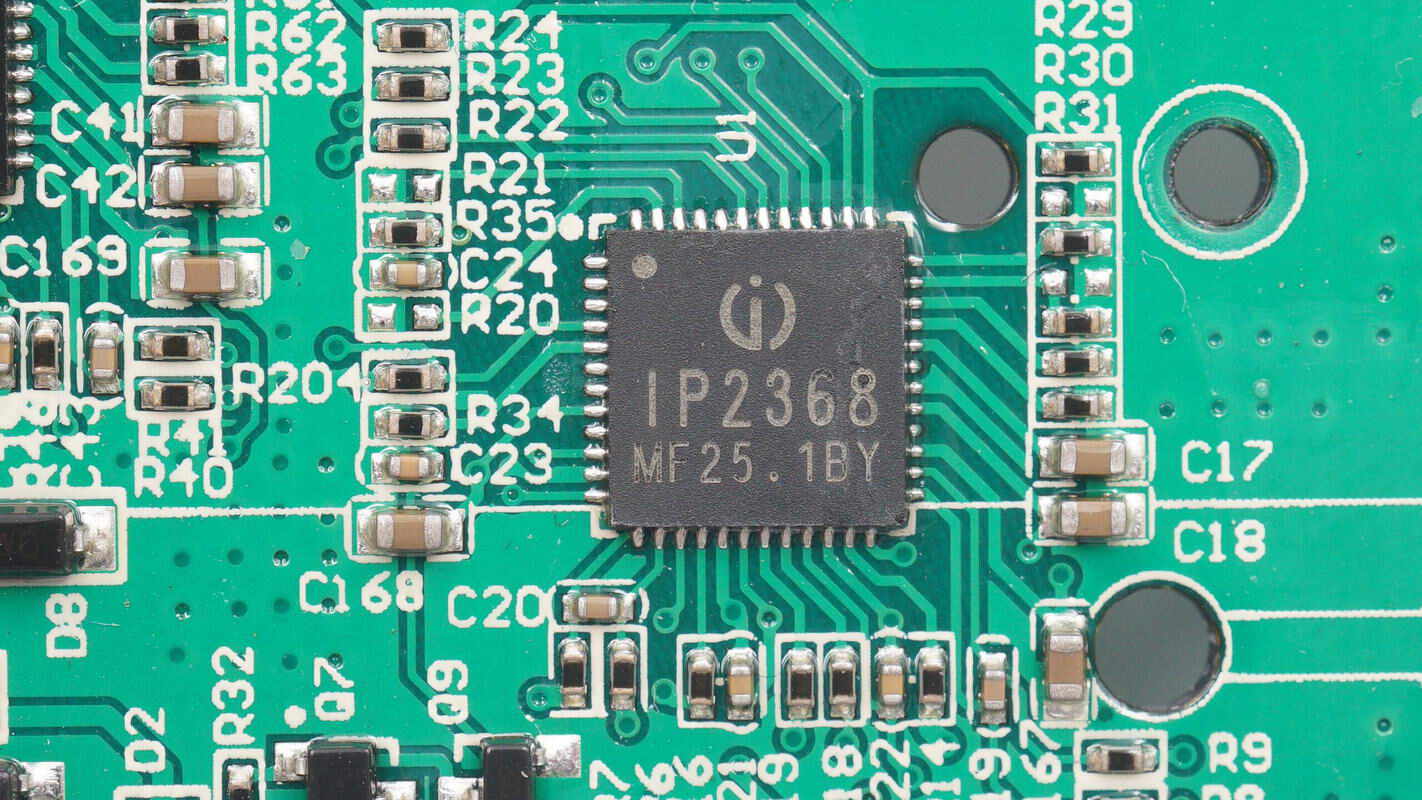

对应两路100W USB-C 接口的同步升降压控制器采用英集芯IP2368，芯片内置四管H桥同步升降压开关管驱动，支持PD3.0、AFC、FCP等多种快充协议，可自动申请快充以最大功率充电，输入端支持5-20V电压，通过升降压电压转换，自动切换升压或降压，调节输出电压为多串电池组充电，还支持最大100W的反向放电输出。
英集芯IP2368支持使用2-6节串联的电池组，电池充满电压支持电阻设置，适配磷酸铁锂和三元锂电池，充分满足不同设备的电池种类。IP2368默认支持四灯电量指示，电池组初始容量可通过电阻配置，可实现精准的电量显示。

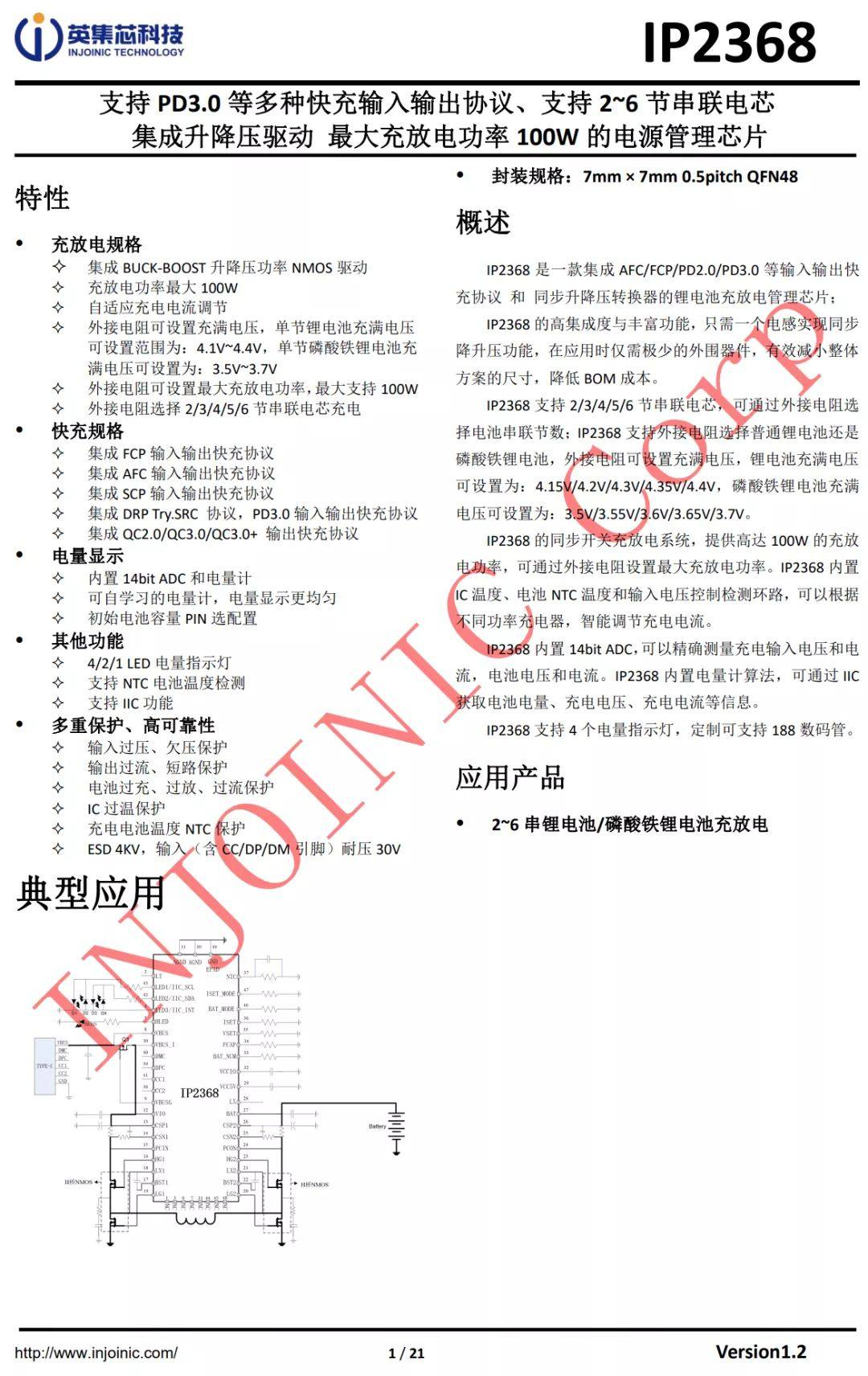

英集芯 IP2368 资料信息。

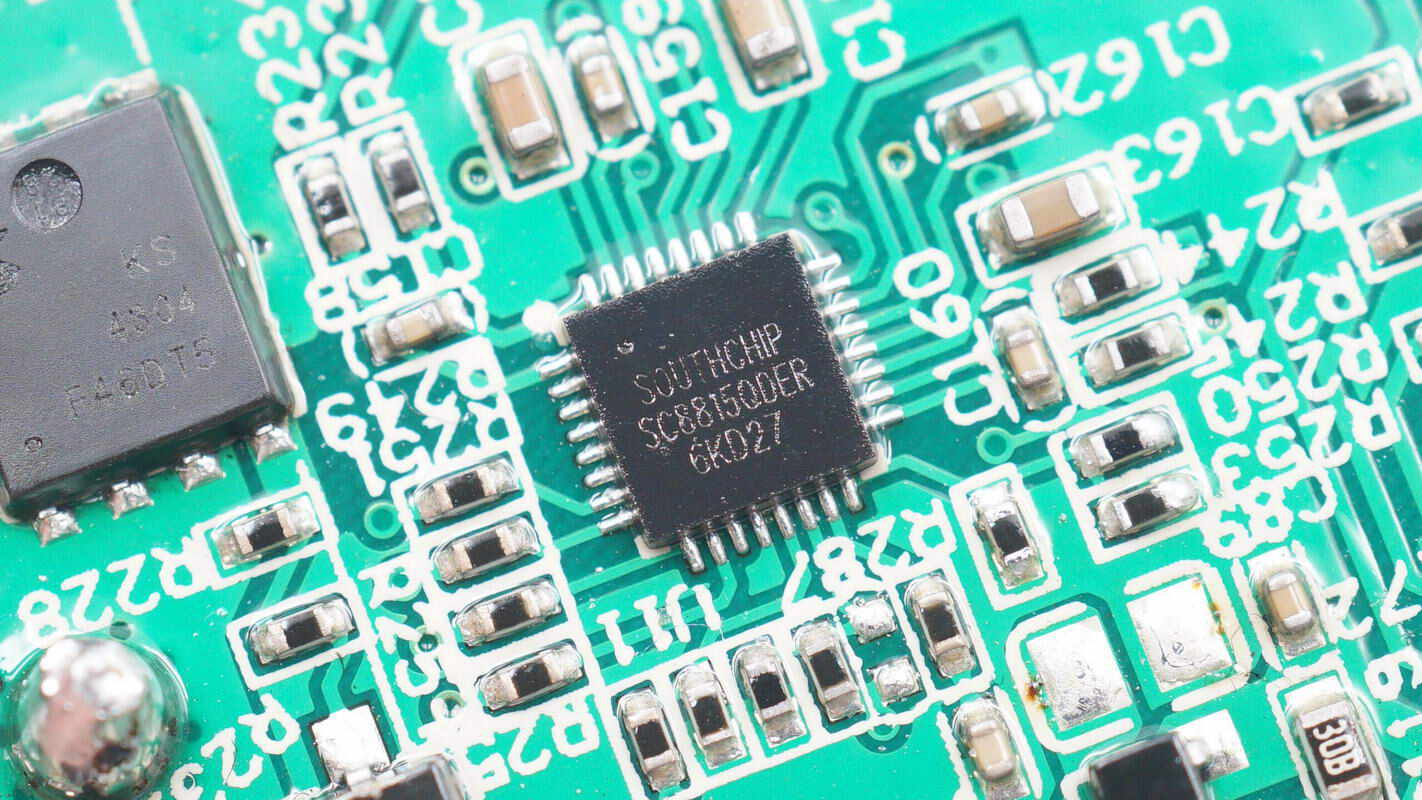

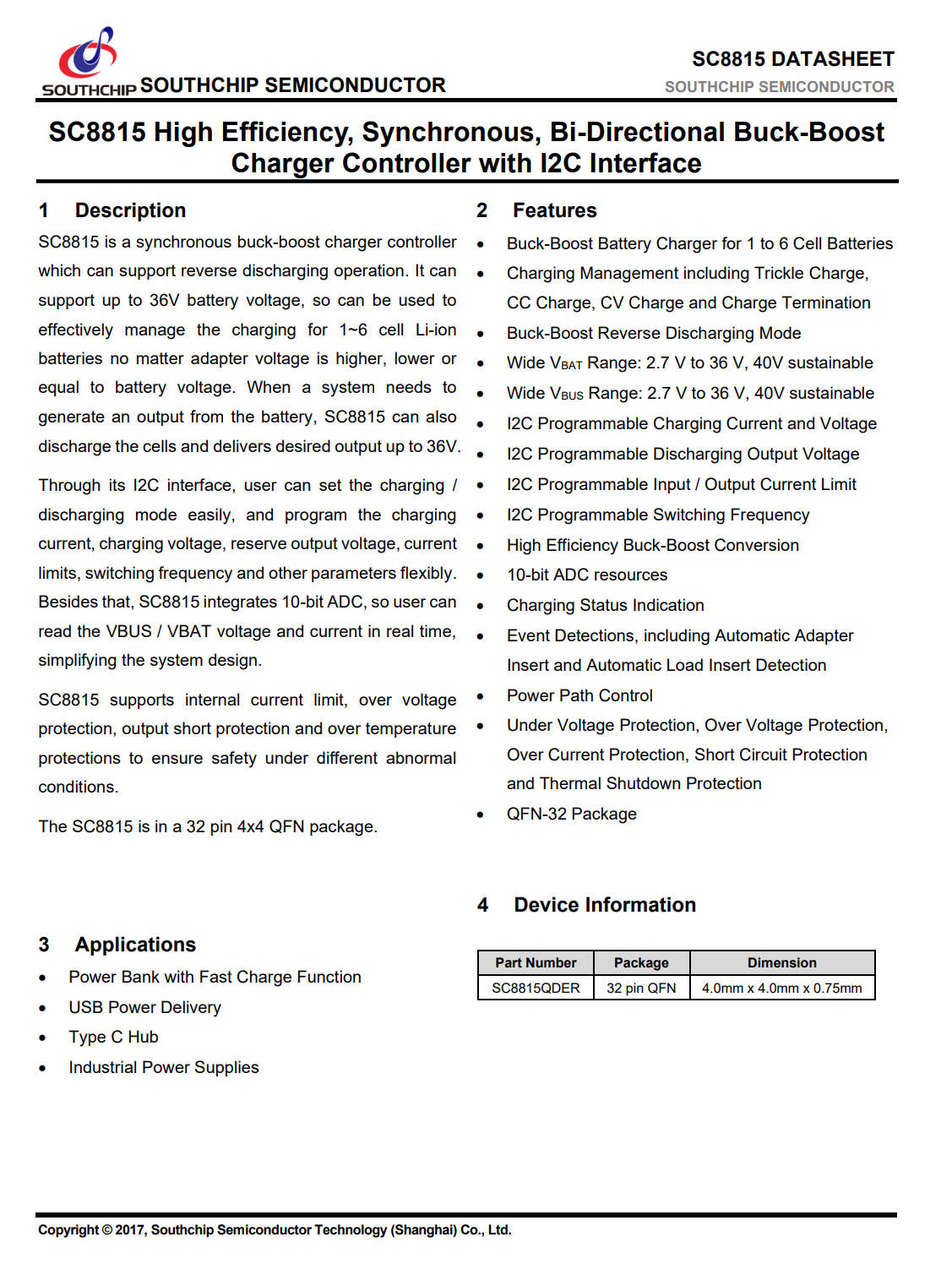

升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。
充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

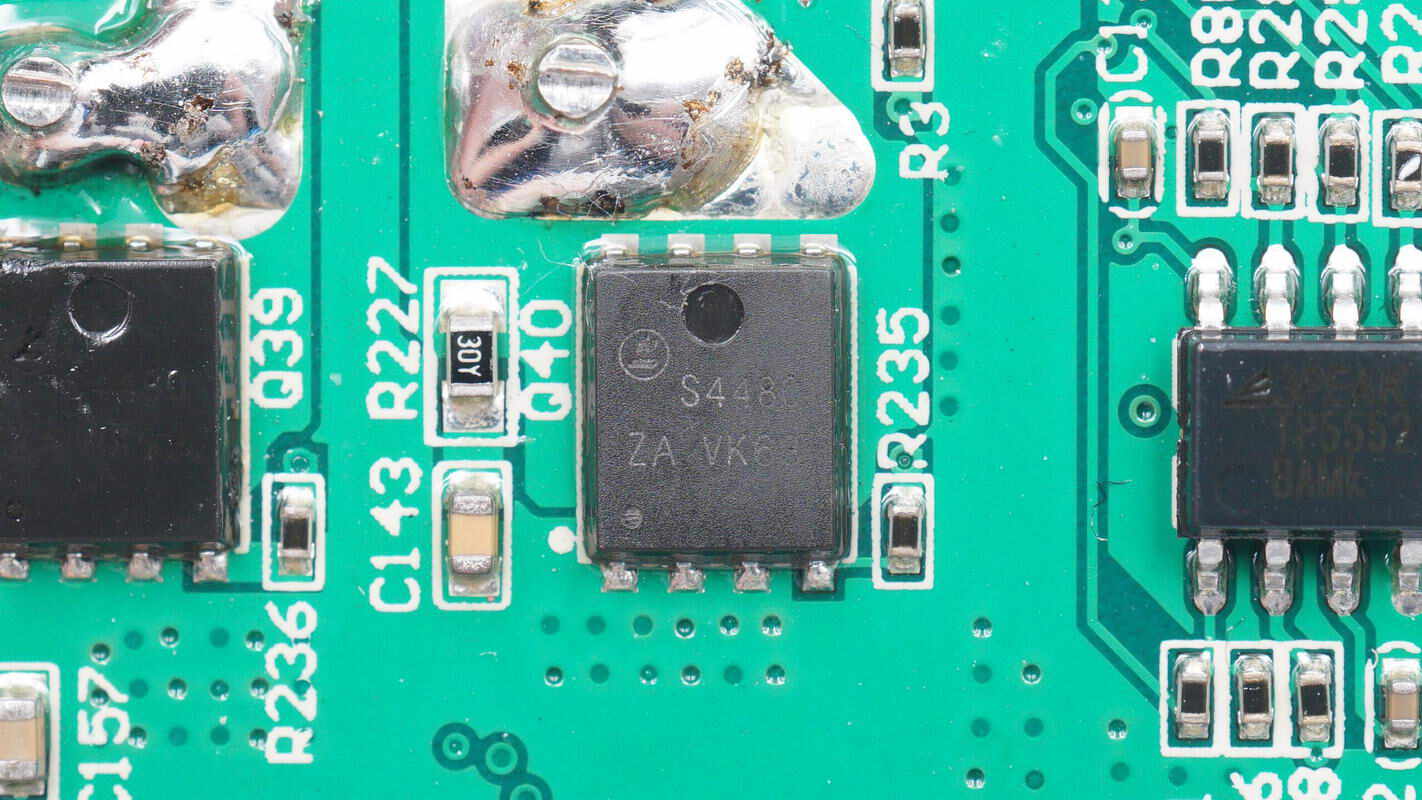

升降压开关管来自领泰半导体，丝印S4480。

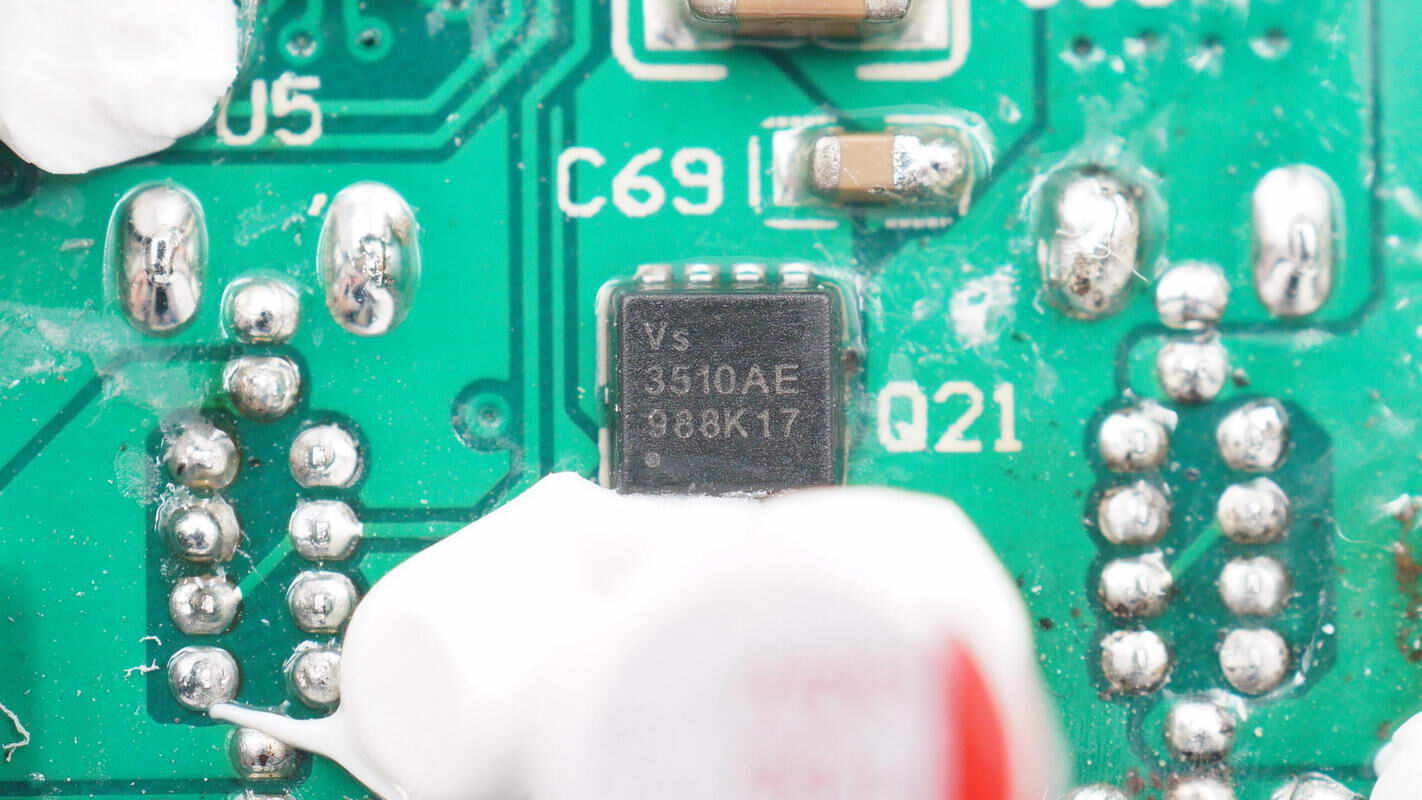

用于USB-C口的VBUS开关管来自威兆半导体，型号VS3510AE，是一颗耐压30V的PMOS，导阻10mΩ，采用PDFN3333封装。
威兆半导体 VS3510AE 资料信息。

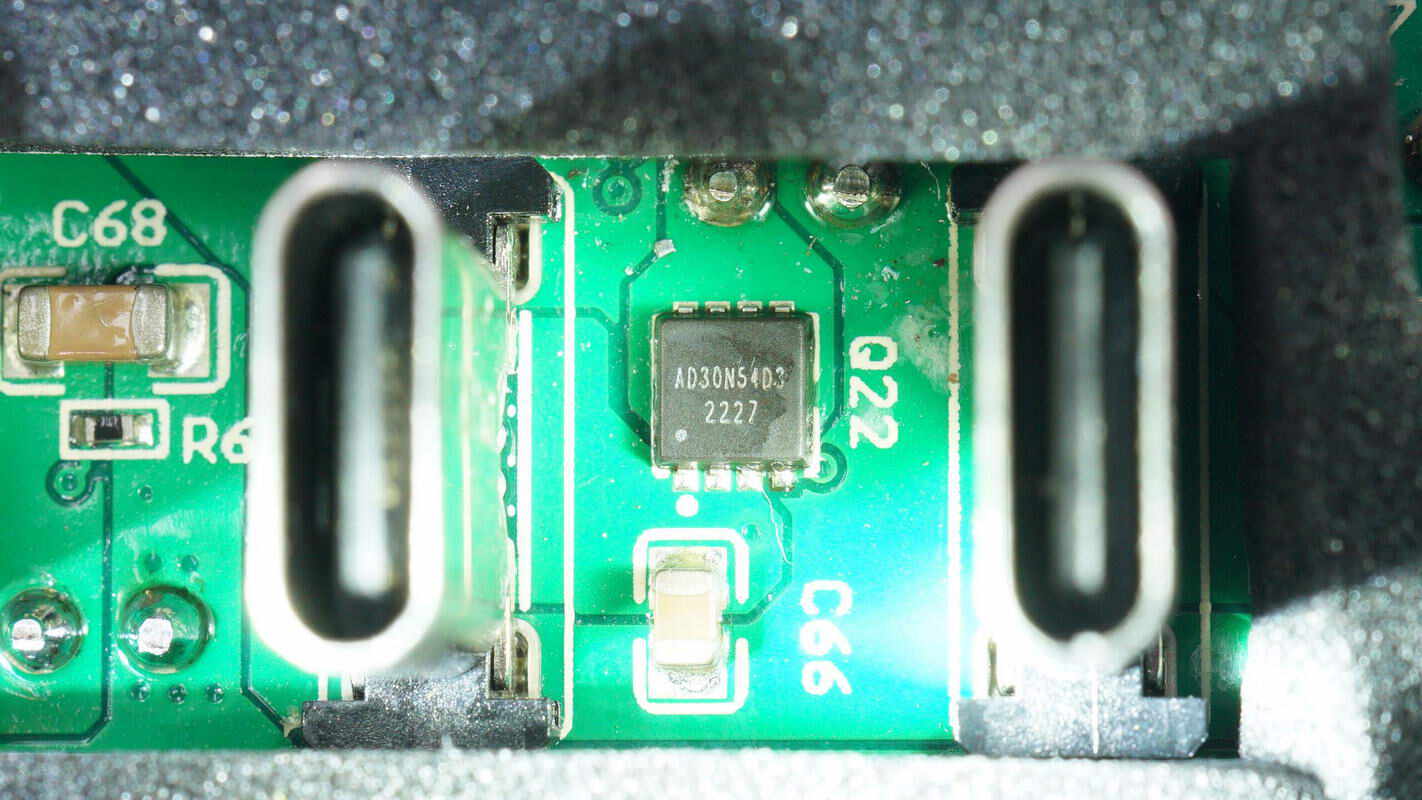

另一路的VBUS开关管来自砹德曼，型号AD30N54D3，NMOS，耐压30V，导阻为5.7mΩ，采用PPAK3*3封装。

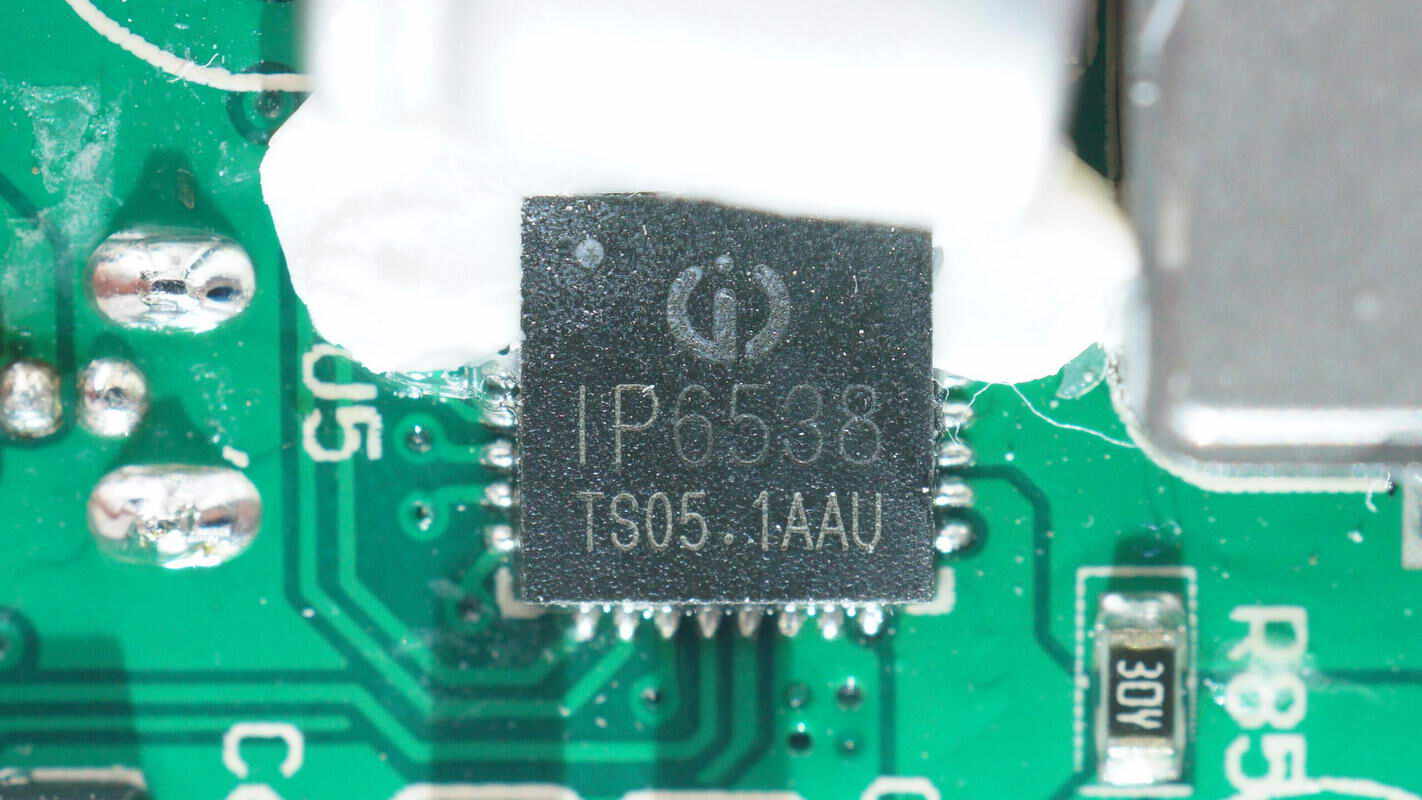

用于两个USB-C接口输出的降压芯片来自英集芯，型号IP6538，是一颗全集成的快充SOC降压芯片，内部集成同步降压转换器，支持USB PD3.0快充，支持QC2.0/3.0，支持华为FCP/SCP快充协议，支持三星AFC快充，支持VOOC快充和SFCP快充。内置上管导阻9毫欧，下管导阻8毫欧，工作频率固定150KHz。
IP6538支持32V工作电压，输入耐压40V，满足USB PD快充多口降压以及24V车充应用。芯片内置输入过压、输入欠压、输出过流/短路保护，支持过热保护功能。数据引脚内置过压保护，耐压30V，有效防止损坏的数据线造成成品损坏。

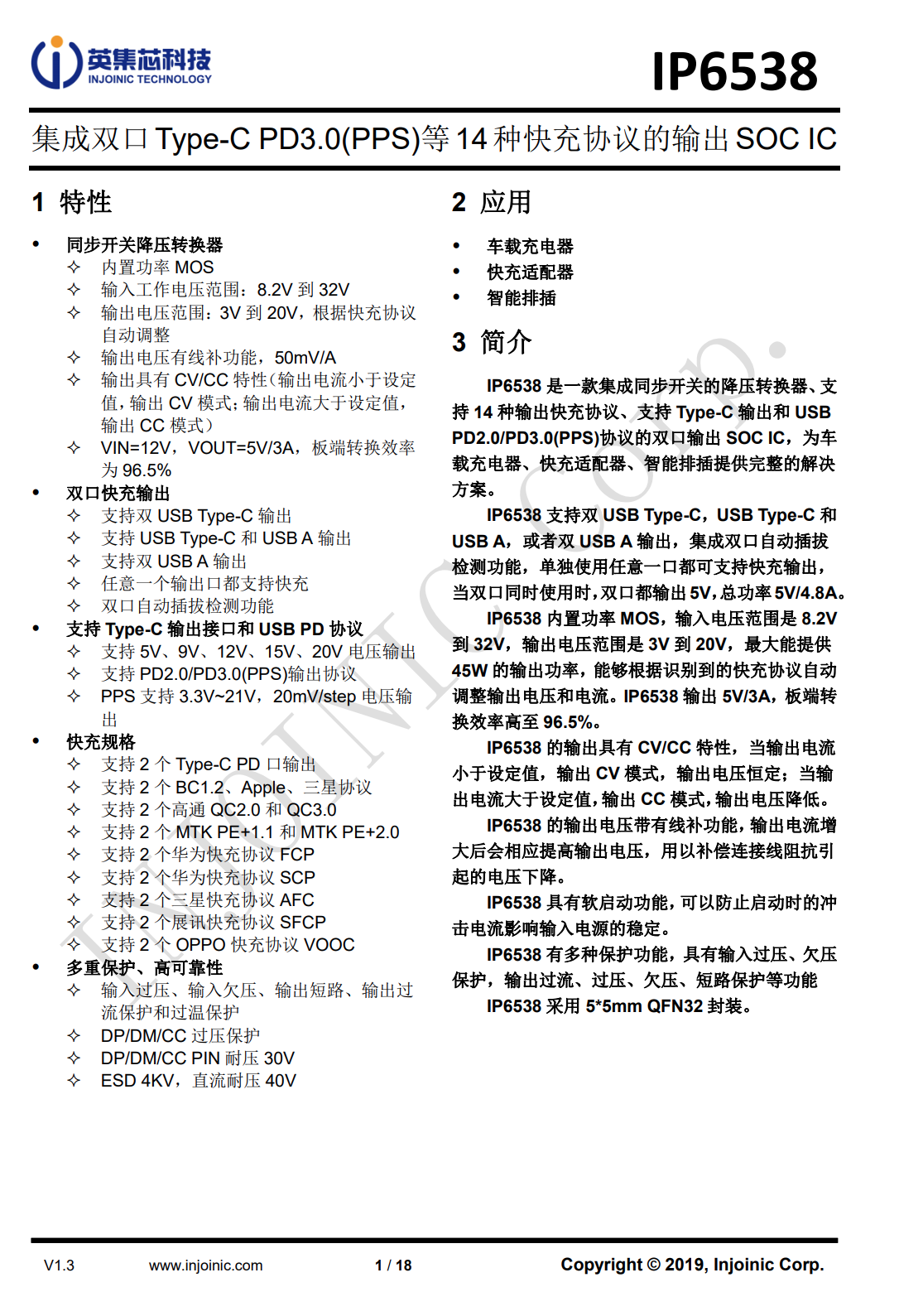

英集芯 IP6538 资料信息。

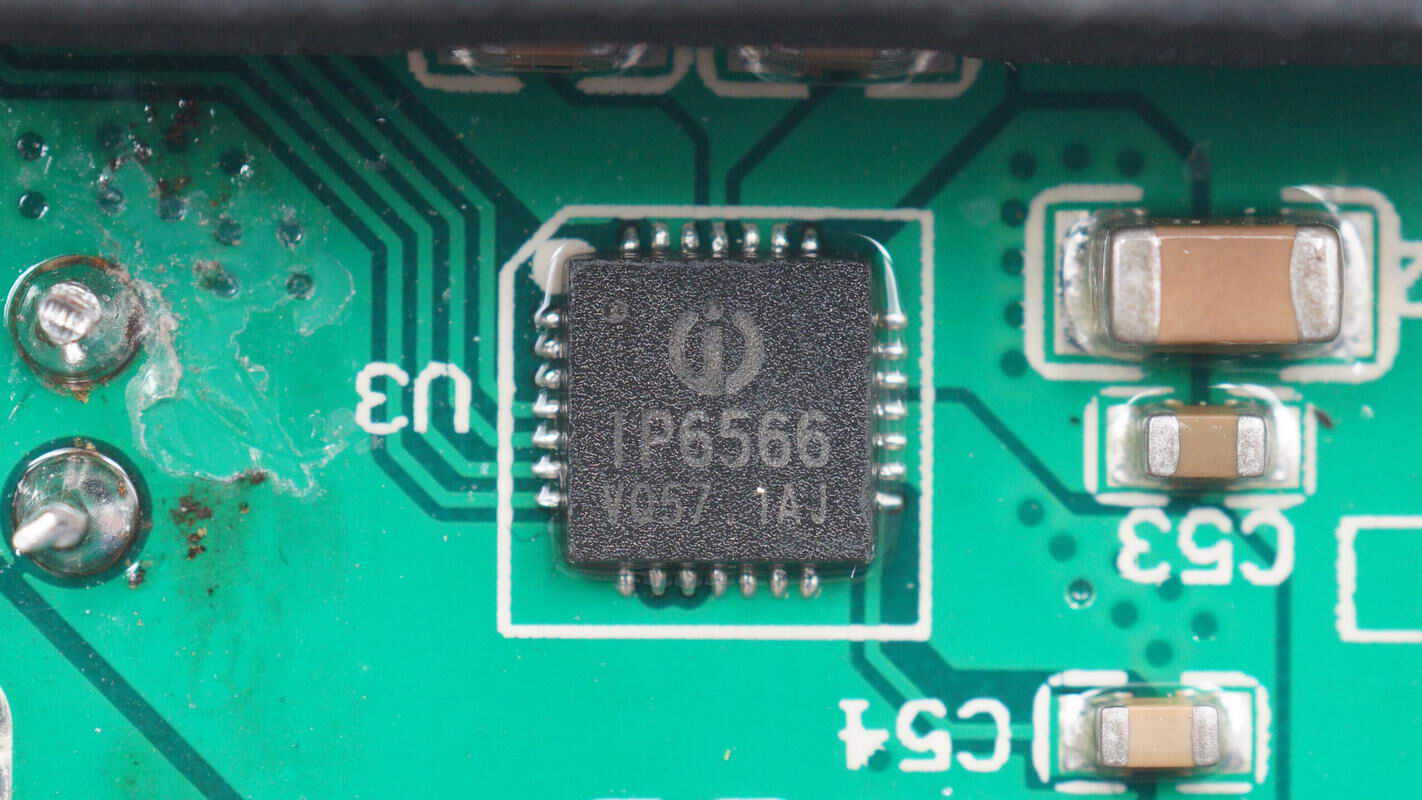

用于两个快充USB-A口的降压芯片来自英集芯，型号IP6566，是一颗全集成的快充SOC降压芯片，内部集成同步降压转换器，支持USB PD3.0快充，支持3-11V PPS快充，支持QC2.0/3.0，支持华为FCP/SCP快充协议，支持三星AFC快充，支持VOOC快充和SFCP快充。内置上管导阻30毫欧，下管导阻20毫欧，工作频率固定105KHz。
IP6566支持32V工作电压，输入耐压40V，满足USB PD快充多口降压以及12V和24V车充应用。输入欠压保护8.2V，芯片内置输入过压、输入欠压、输出过流/短路保护，支持过热保护功能。数据引脚内置30V过压保护，有效防止损坏的数据线造成成品损坏。

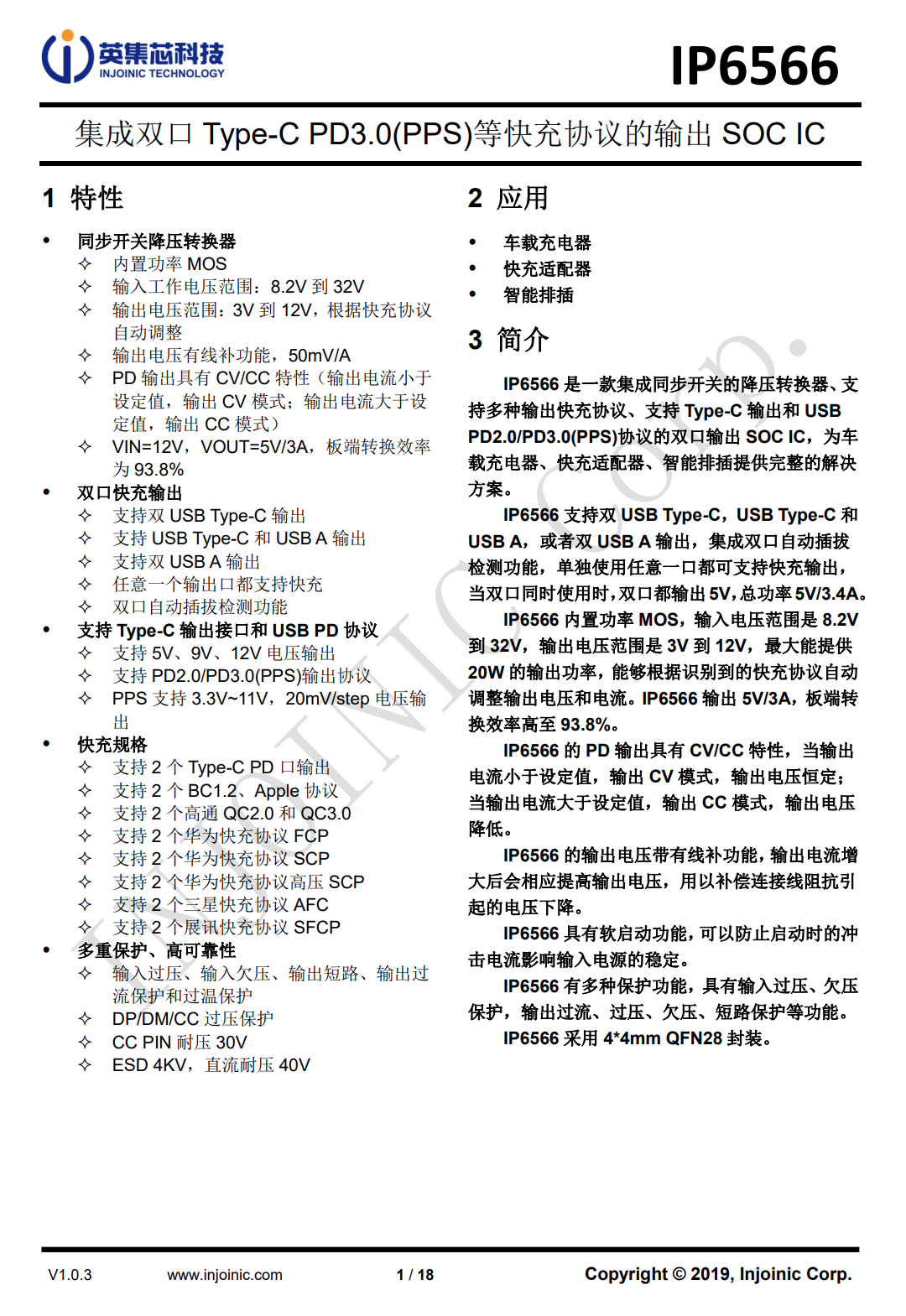

英集芯 IP6566 资料信息。
用于USB-A口的降压转换器来自英集芯，型号IP6536，是一颗内部集成开关管的同步降压转换器，支持5V3.1A输出，芯片固定工作频率为150KHz，具备输入过压，输入欠压，输出过流，输出欠压，输出过压等多重保护功能。

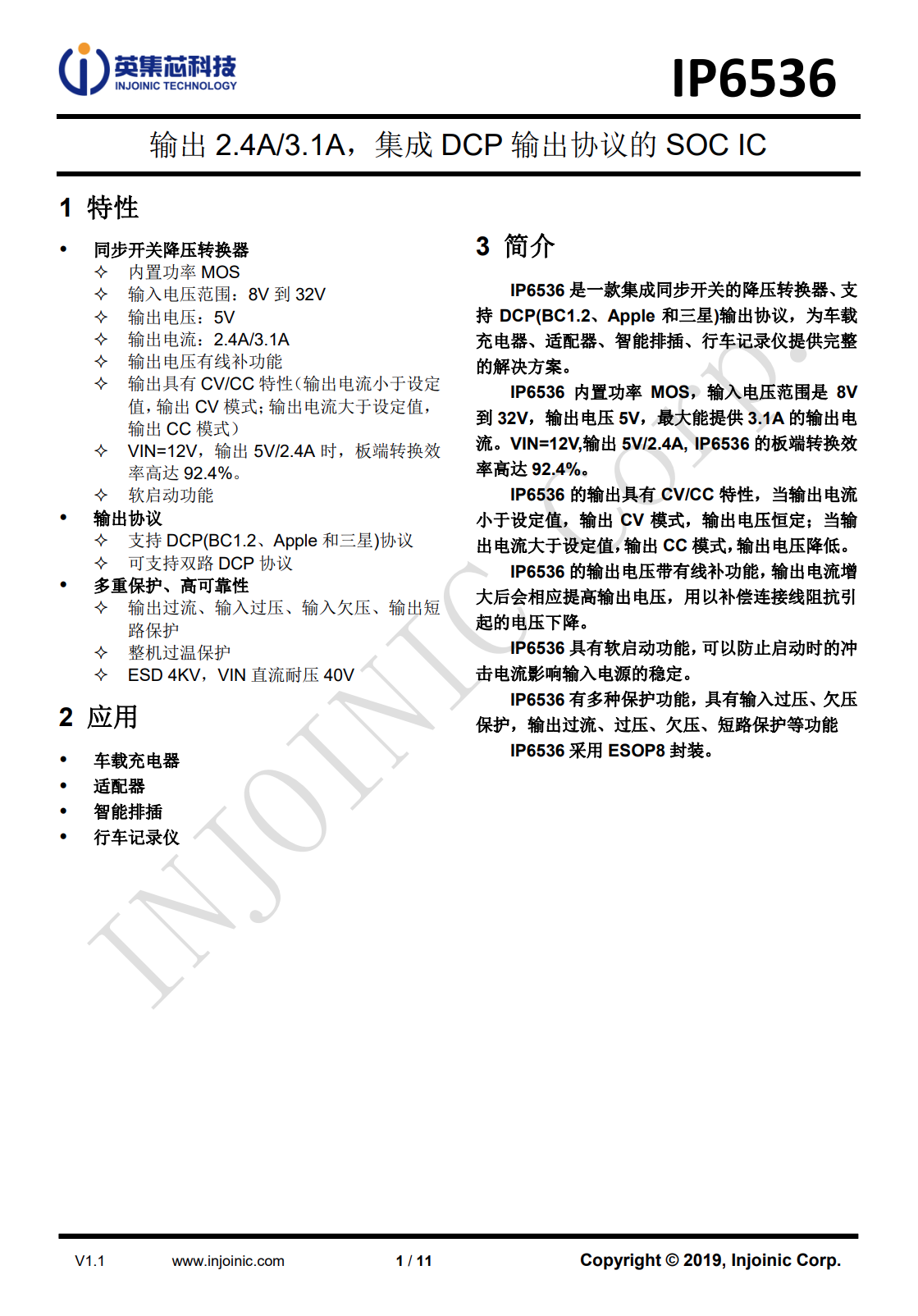

英集芯 IP6536 资料信息。
充电头网拆解了解到，英集芯 IP6536 还被GADMEI 100W 2C1A双向快充移动电源、羽博72000mAh便携式储能电源、FLYLEAD 45W 3A1C快充车充、机乐堂45W三合一带线车充等产品采用过。

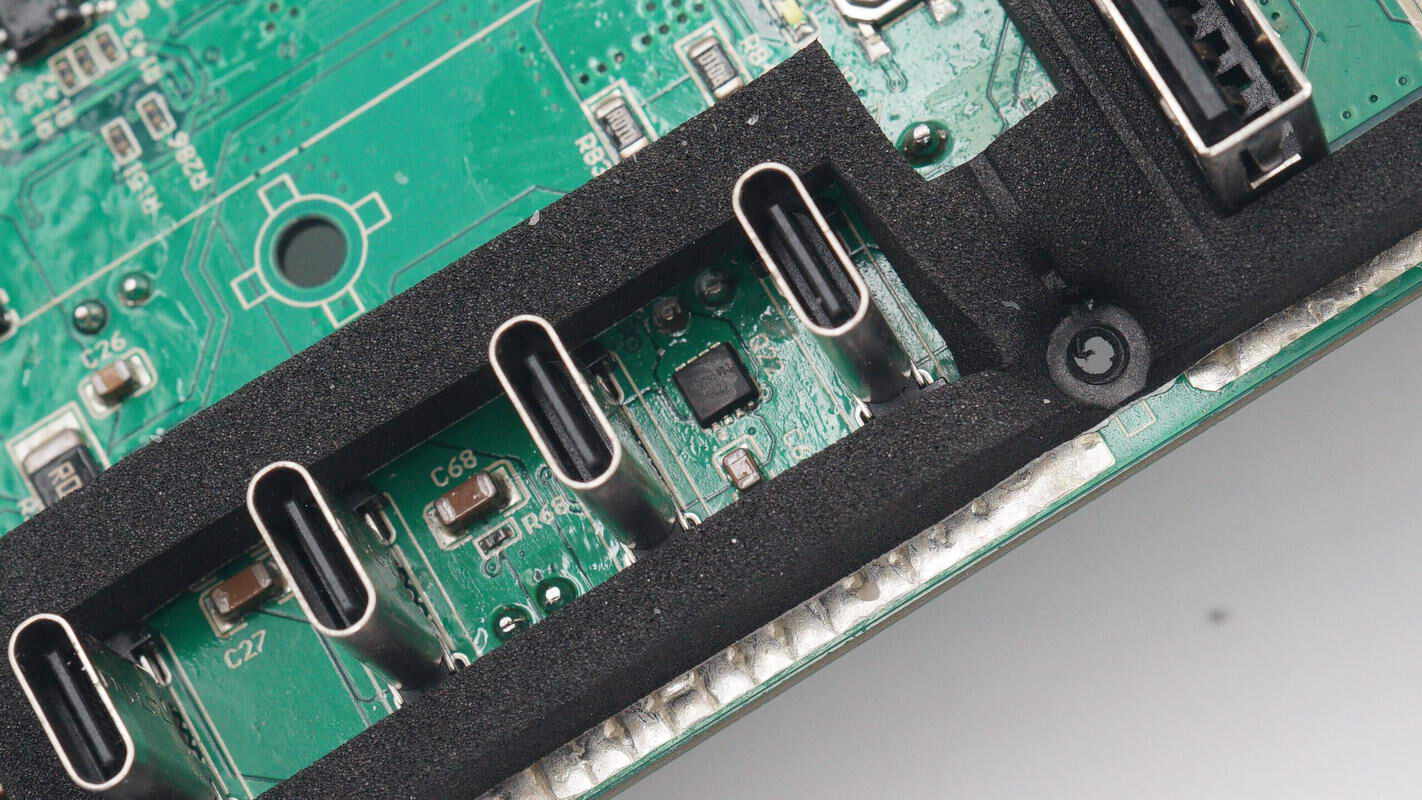

四个USB-C与四个USB-A接口并排布置，粘贴泡棉胶密封。
USB-C母座采用过孔焊接固定。

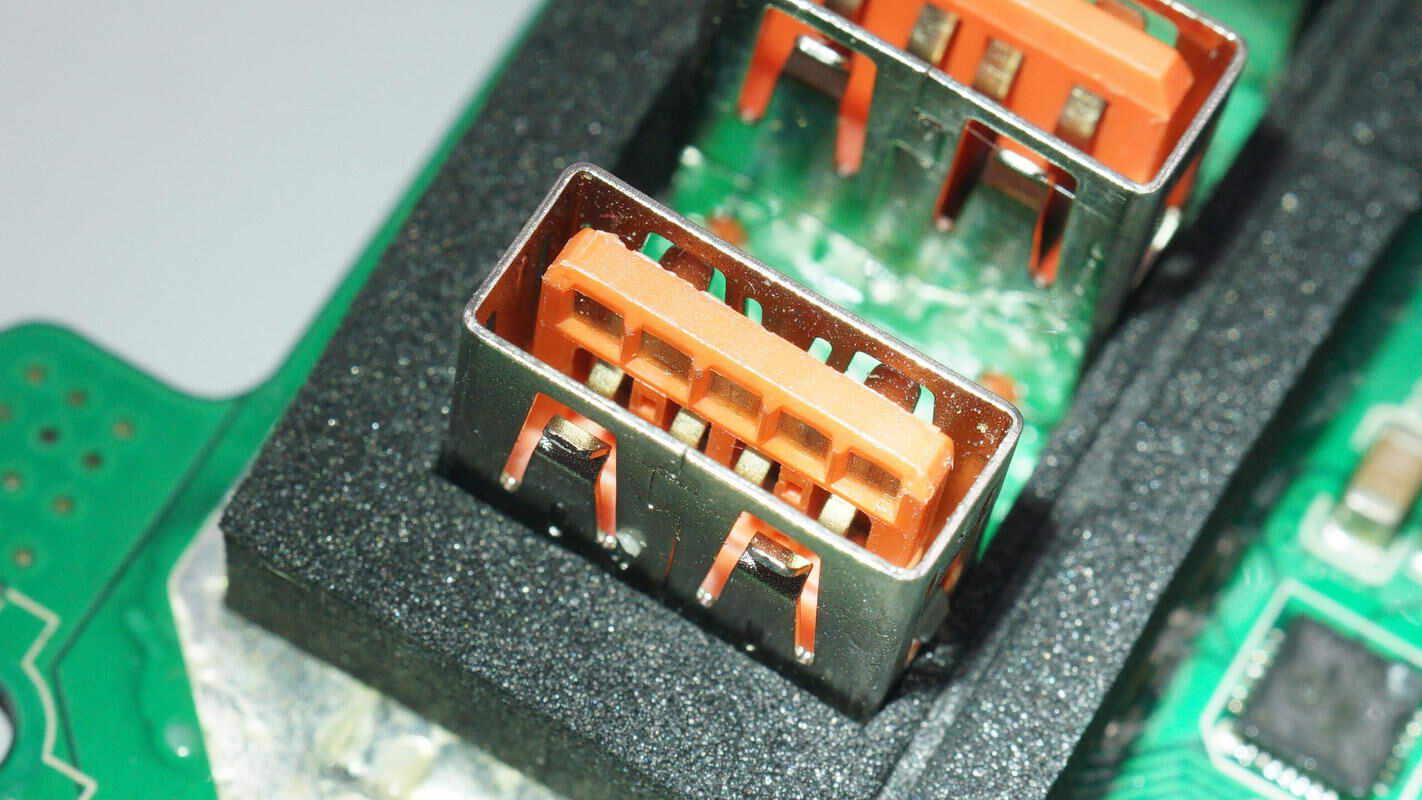

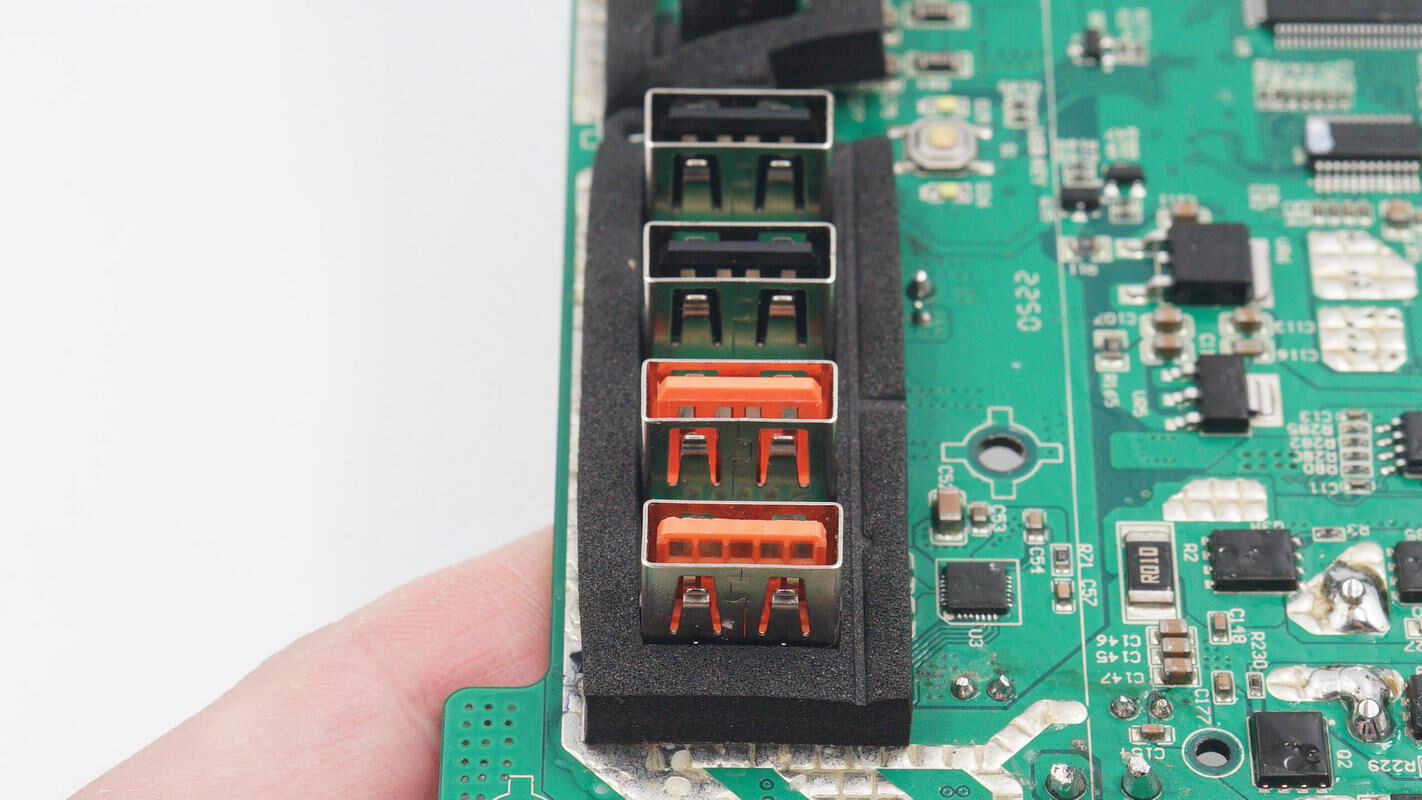

四个USB-A母座特写，其中两个为橙色胶芯，支持快充。
其中一个USB-A口为USB3.0接口。
一颗降压芯片来自诚芯微，型号CX8855，是一颗内置开关管的同步降压转换器。
两颗滤波电容来自宏远纳川电子，规格为100μF 35V。

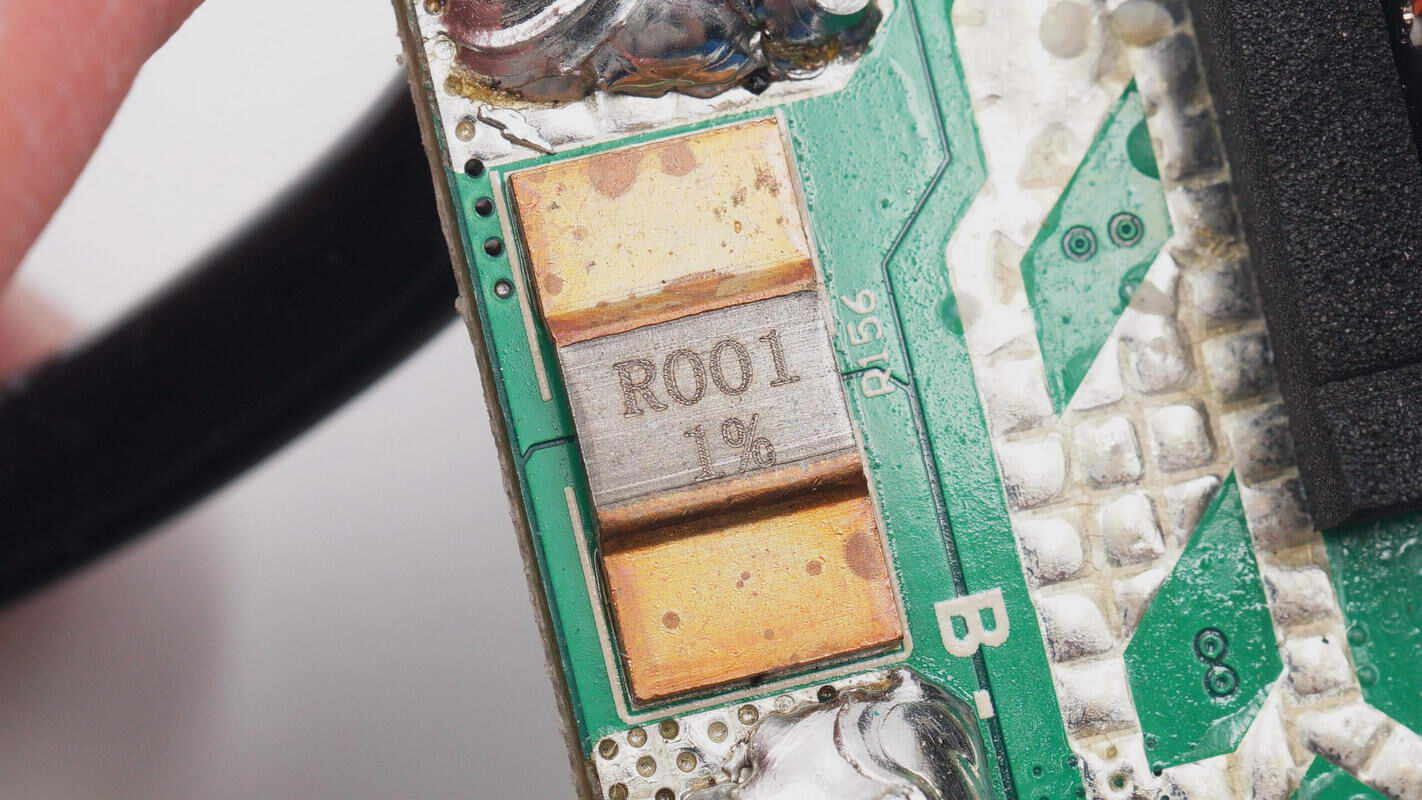

1mΩ取样电阻用于检测输出电流。

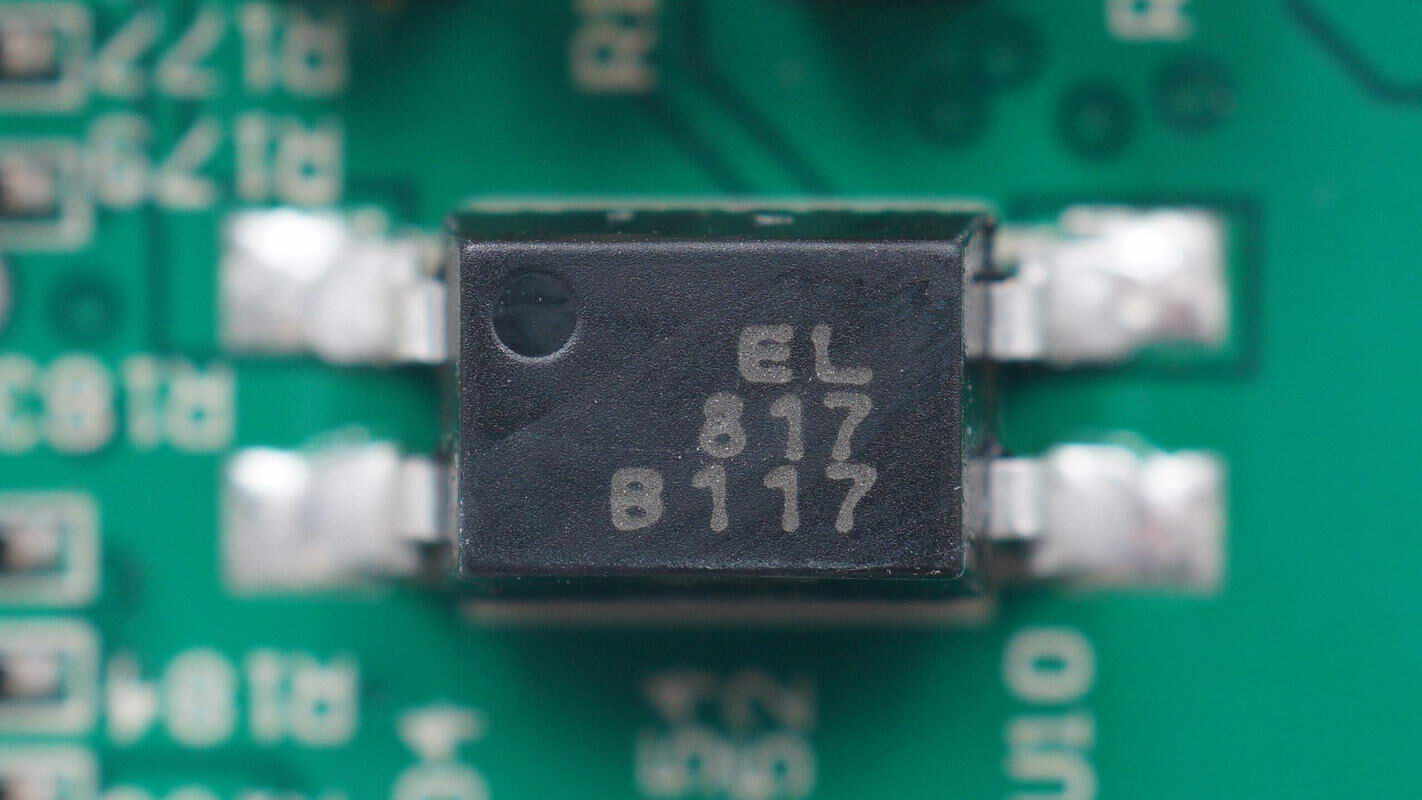

EL817光耦特写，用于隔离反馈。

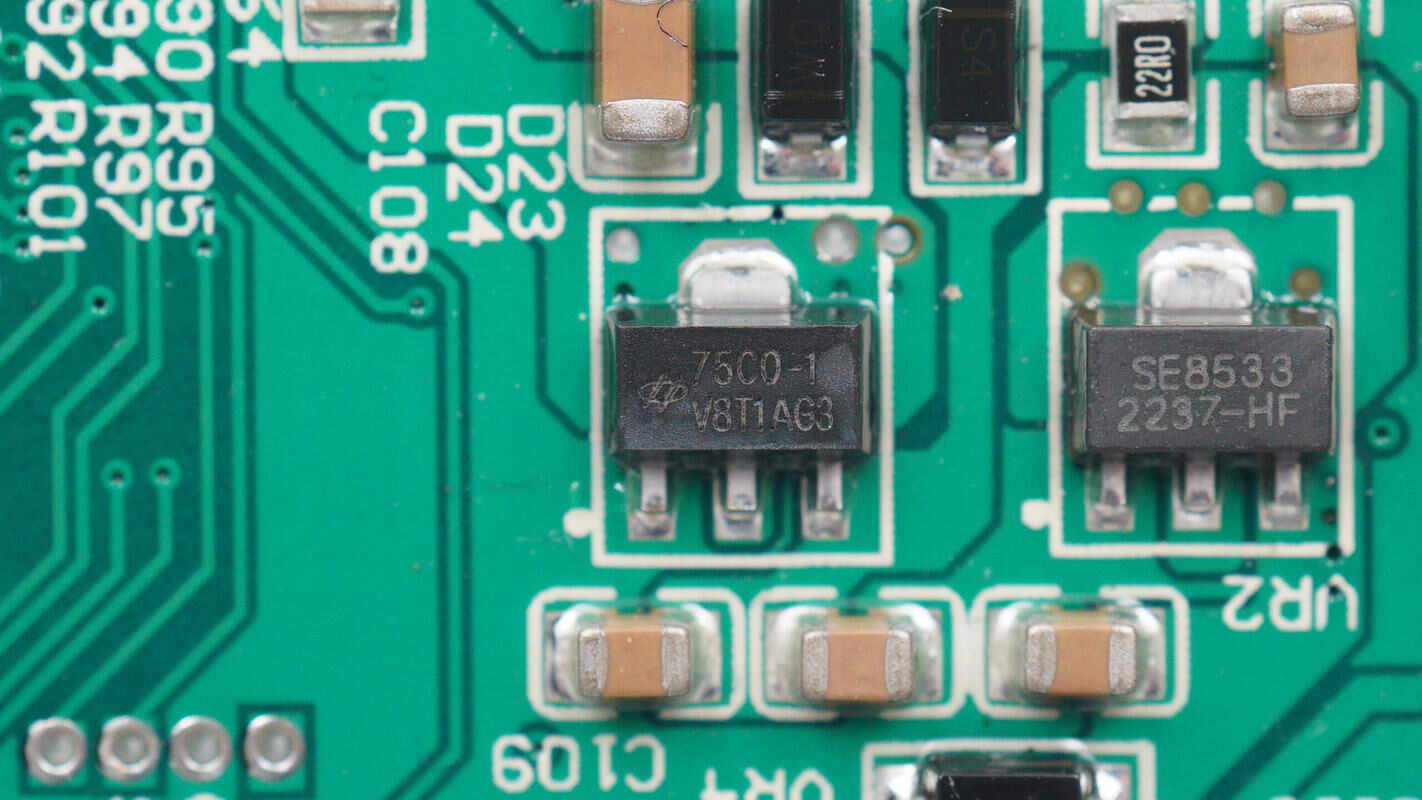

稳压芯片来自合泰，型号75C0-1，输出电压为12V。
另一颗稳压芯片来自北京思旺，型号SE8533，输出电压为3.3V。

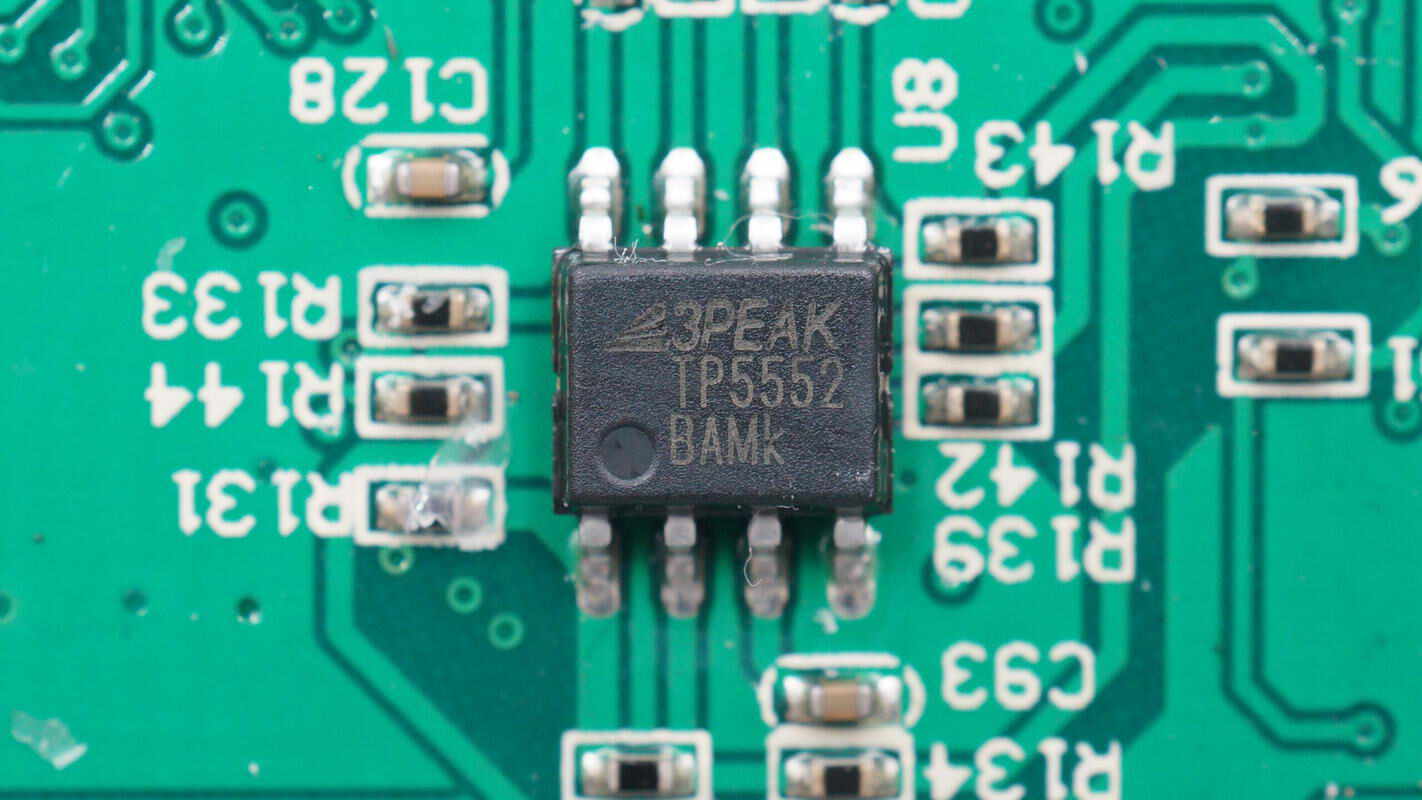

一颗双运放来自思瑞浦，型号TP5552，是一颗超低噪声，零偏移，轨对轨输出运放。
拧开固定螺丝，拆下双向逆变模块的上盖。

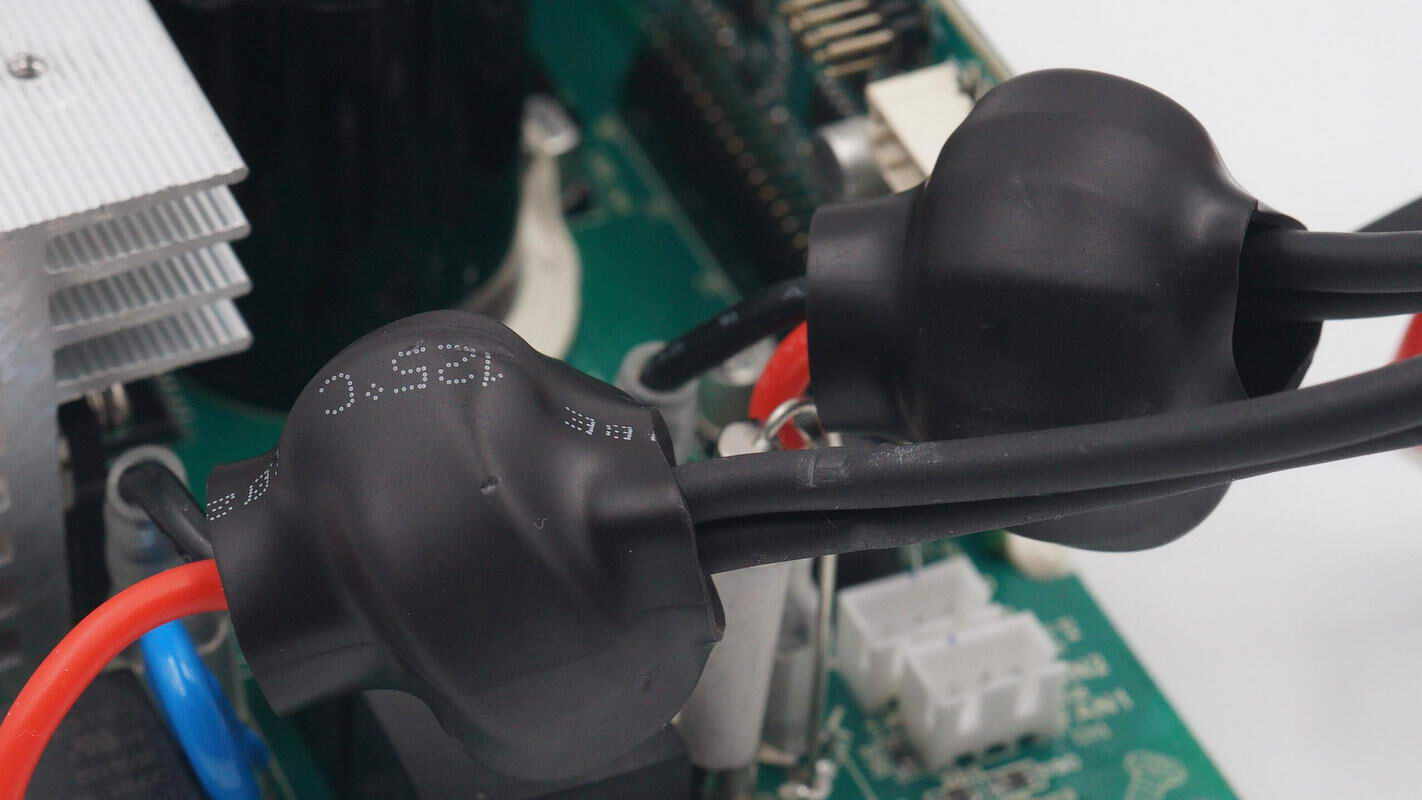

双向逆变模块输入输出导线穿过磁环抑制干扰，并外套热缩管绝缘，通过扎带固定在壳体上。
双向逆变模块通过螺丝固定在壳体内部。

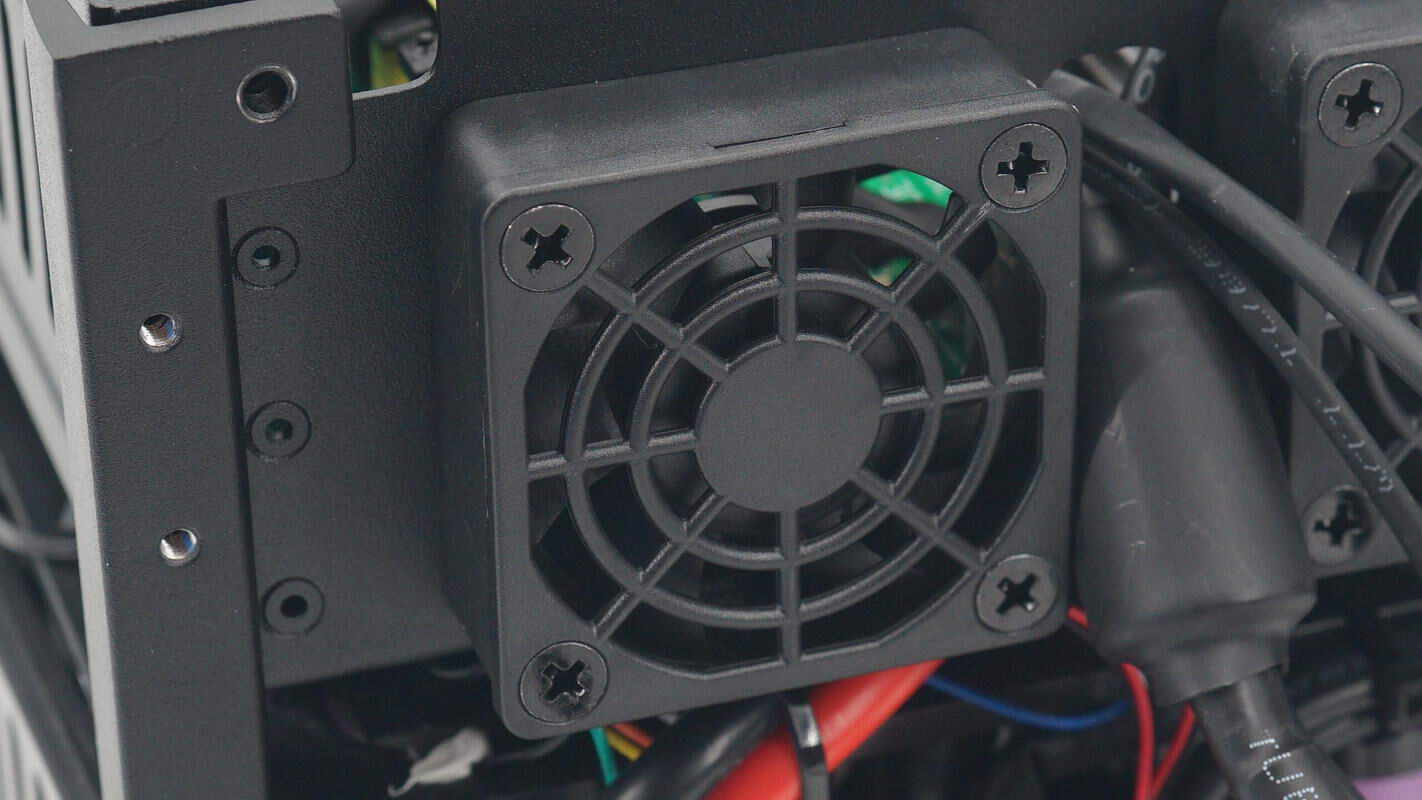

框架侧面固定散热风扇，配合外壳风扇加速空气流通，带走热量。

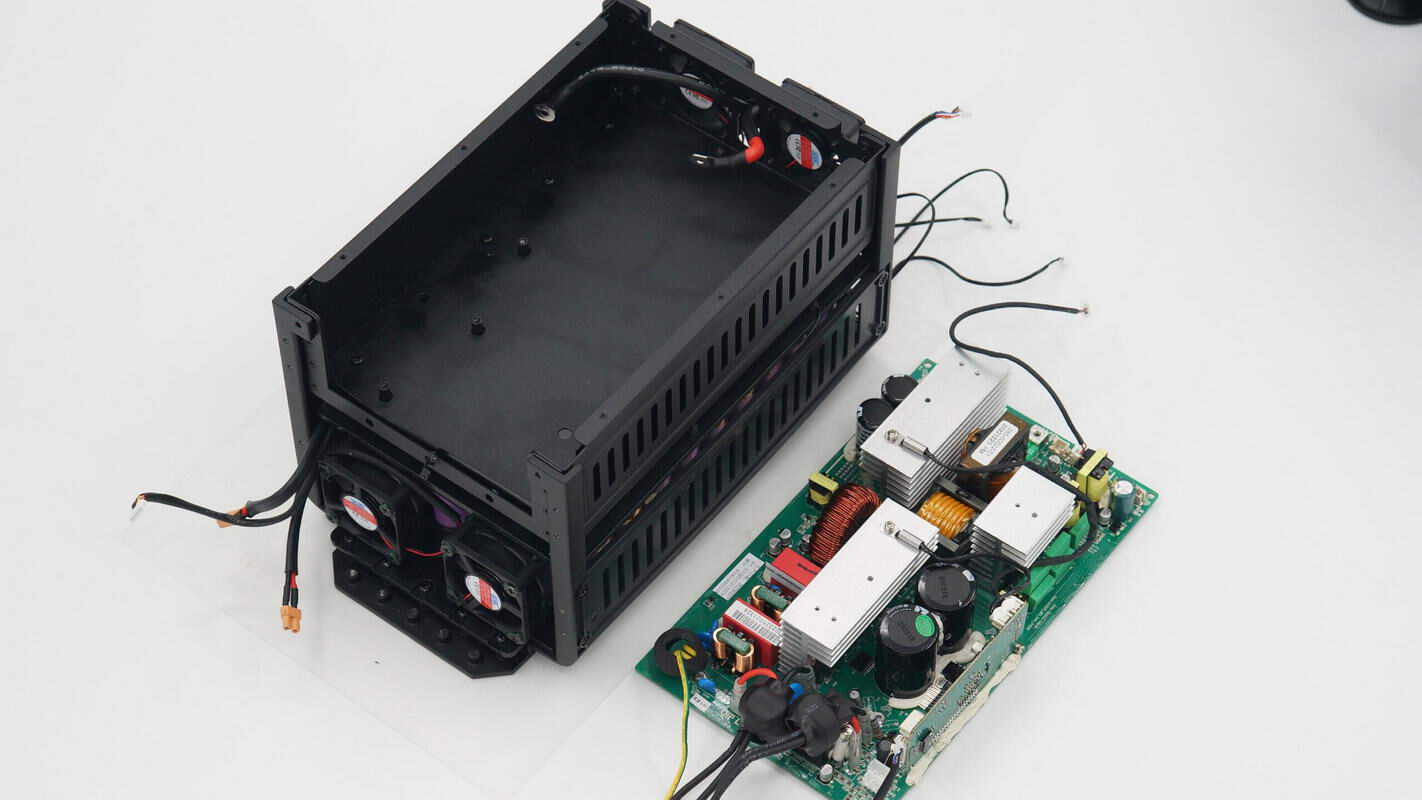

从金属框架内部取出逆变模块，壳体内部粘贴麦拉片绝缘。

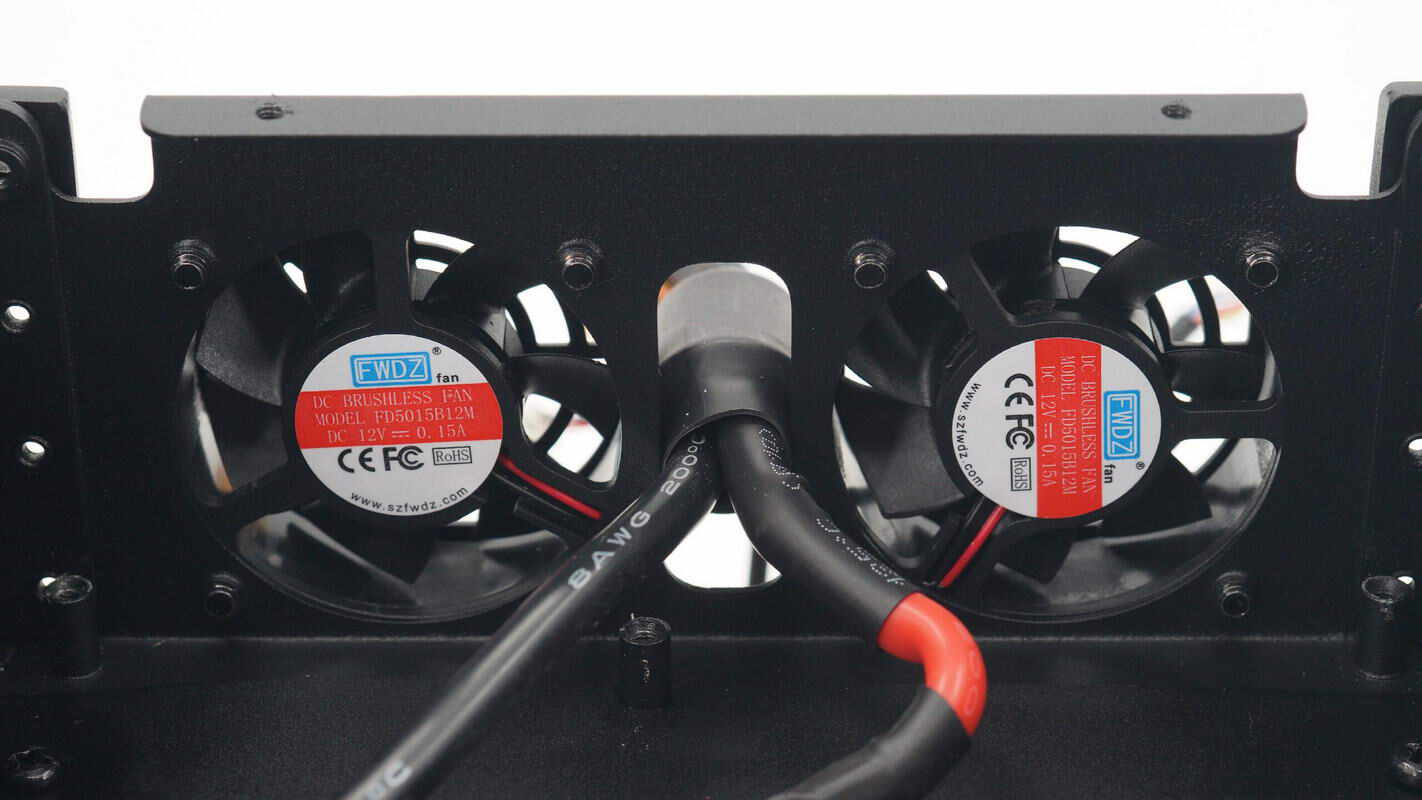

散热风扇来自深圳风旺电子，为5015尺寸，规格为12V 0.15A。
电池组正负极导线通过风扇中间的开孔连接到逆变模块上。
从框架上拆下逆变模块的金属外壳。
壳体内部粘贴麦拉片绝缘。
在逆变模块下方是电池保护板，通过螺丝和接线柱连接。

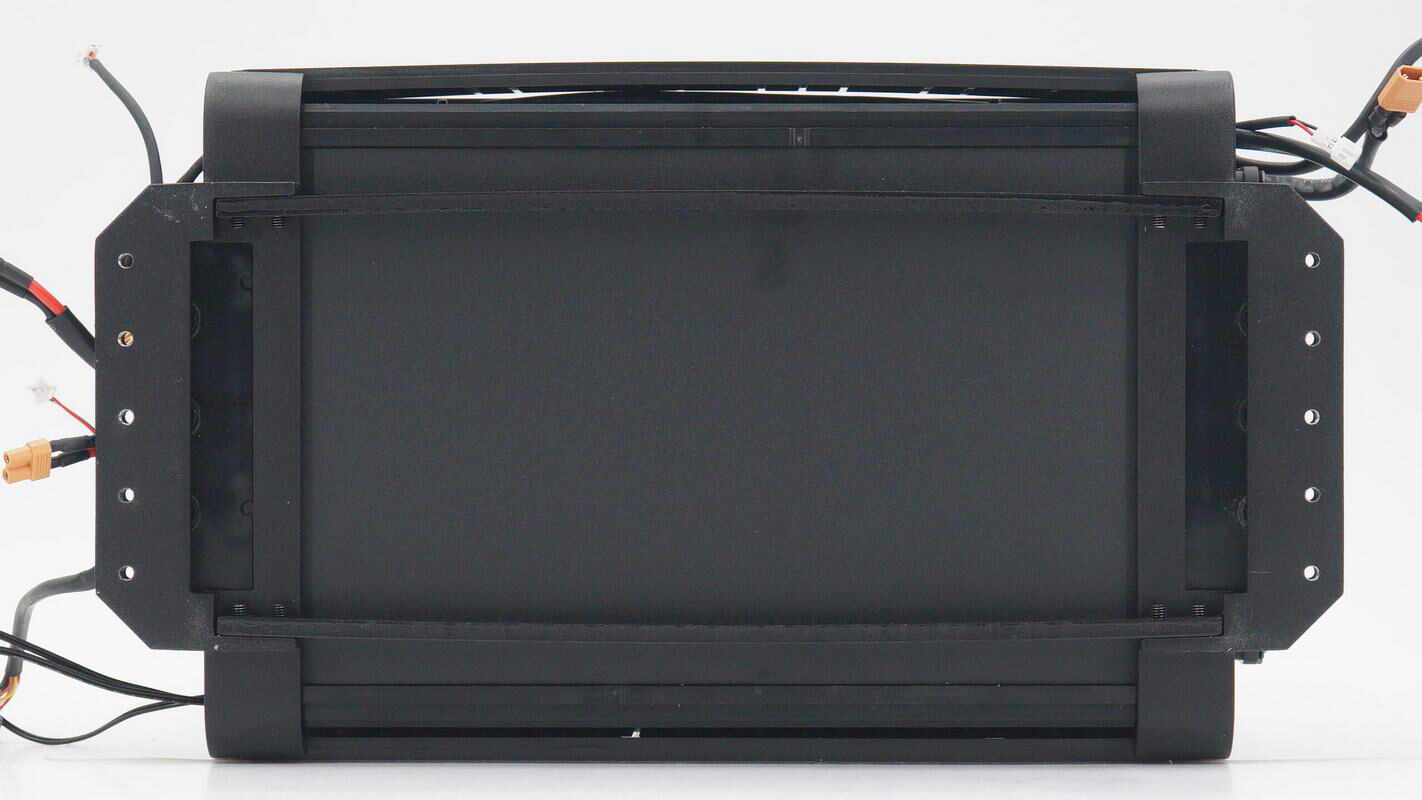

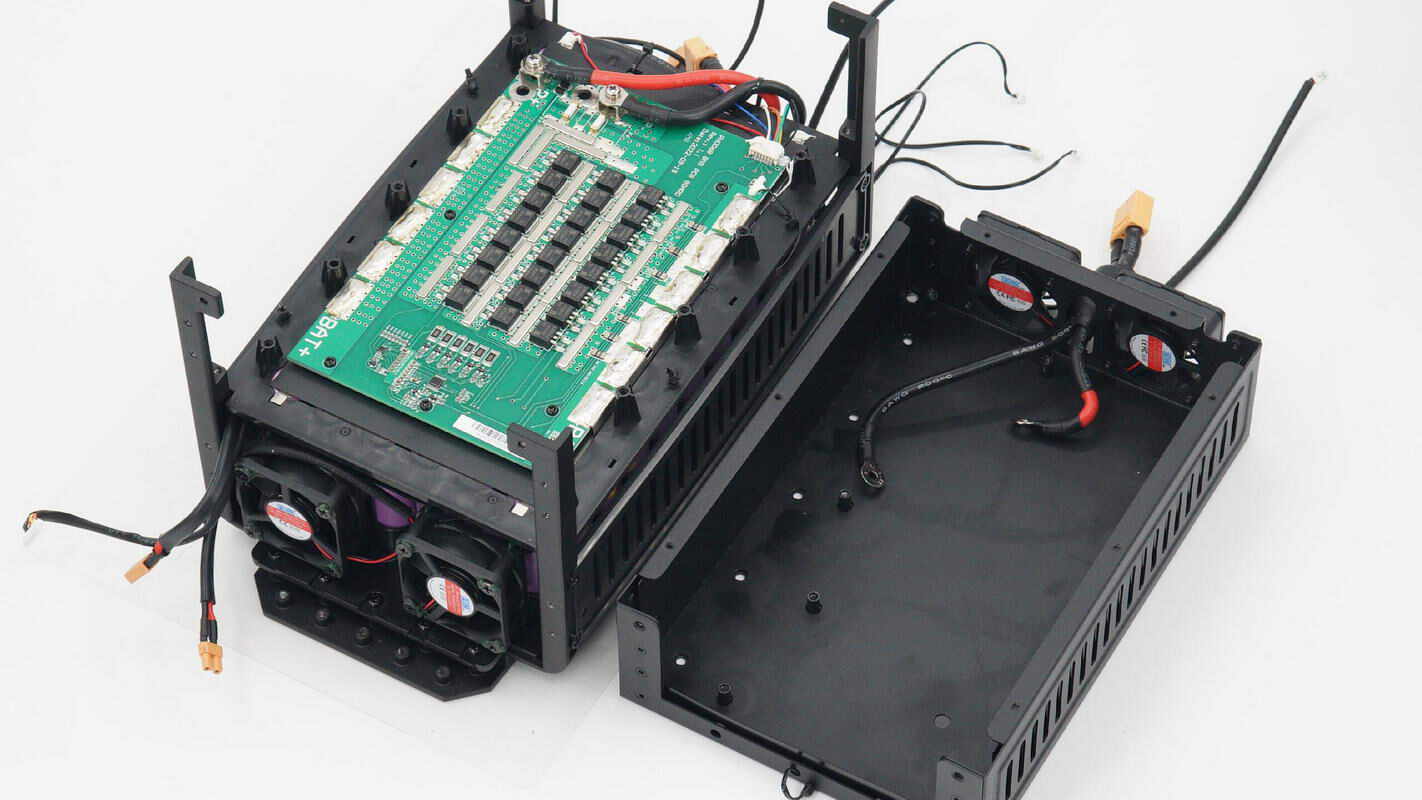

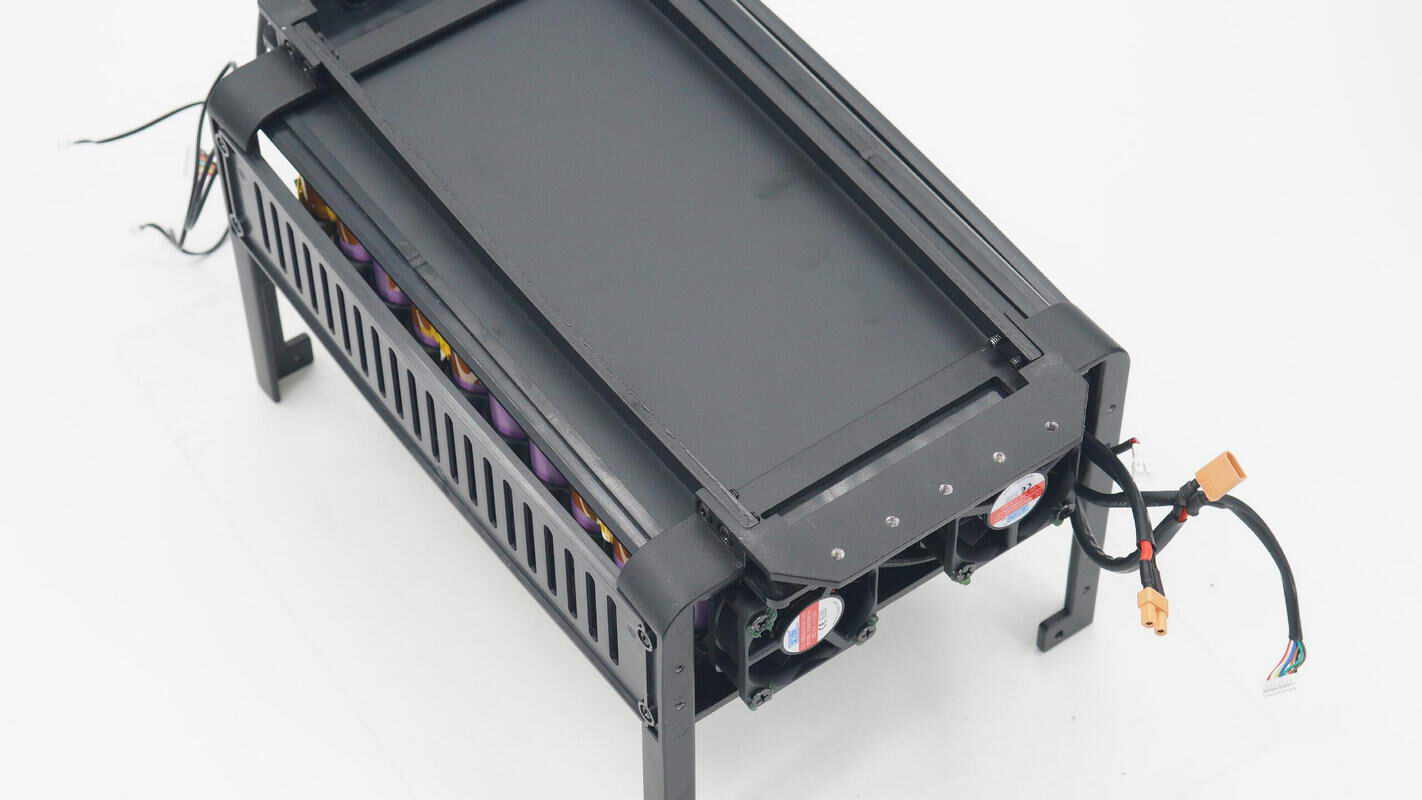

电池组固定在框架结构内部。
电池组底部通过麦拉片绝缘。

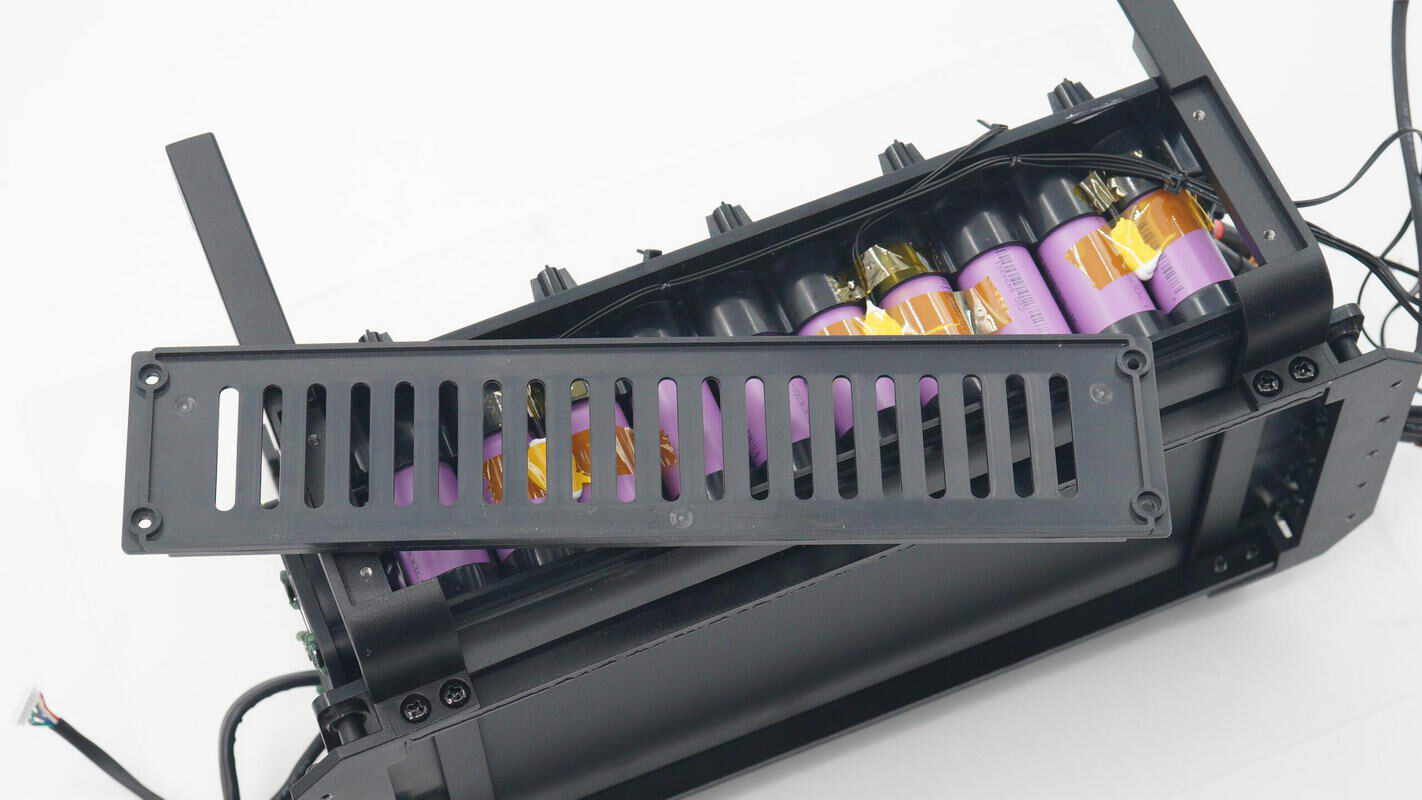

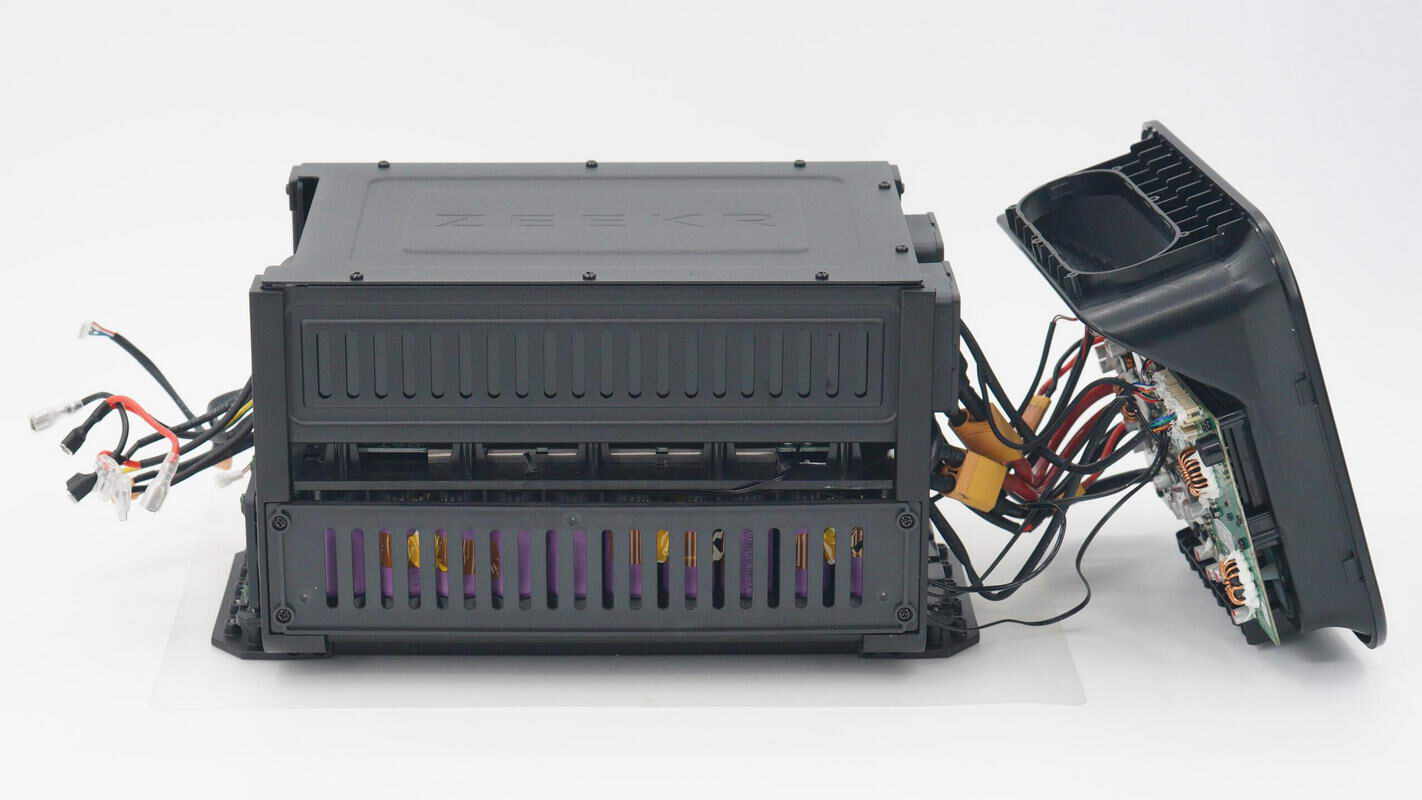

电池组侧面为塑料通风格栅。

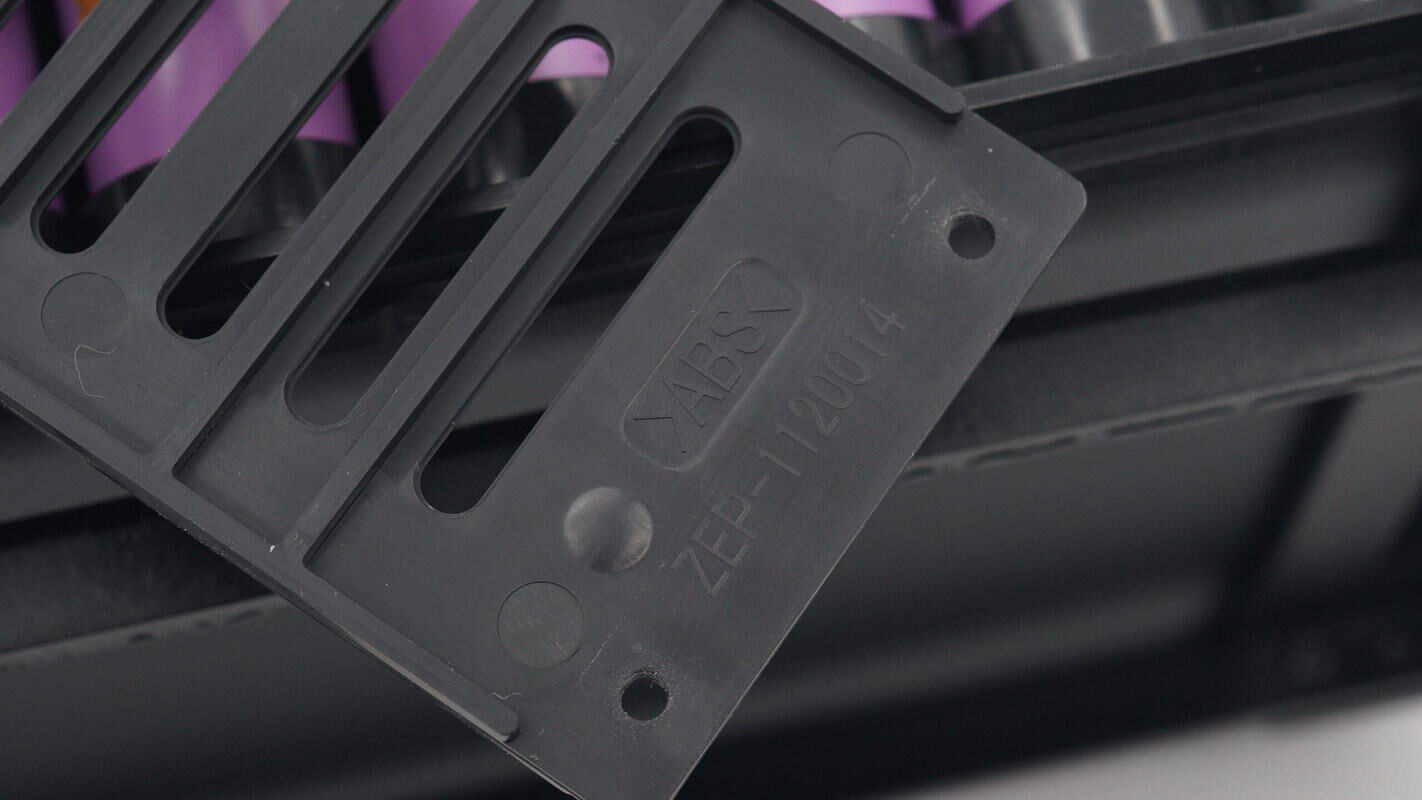

通风格栅采用ABS塑料制成。
散热风扇来自深圳风旺电子，为5020尺寸，规格为12V 0.25A。

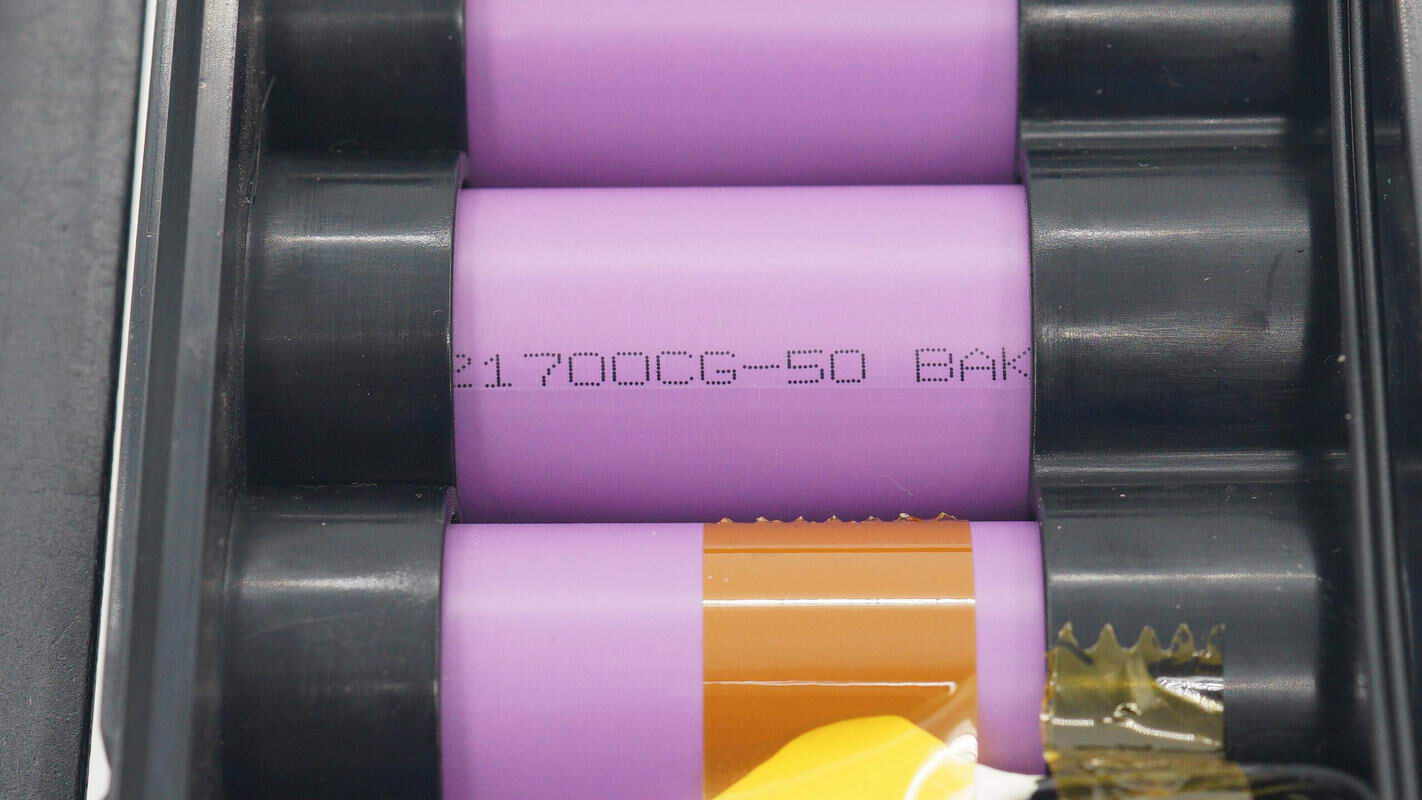

电池来自比克动力，型号N21700CG-50，容量为5000mAh。通过观察发现，电池组为60节电池组成，6串10并。

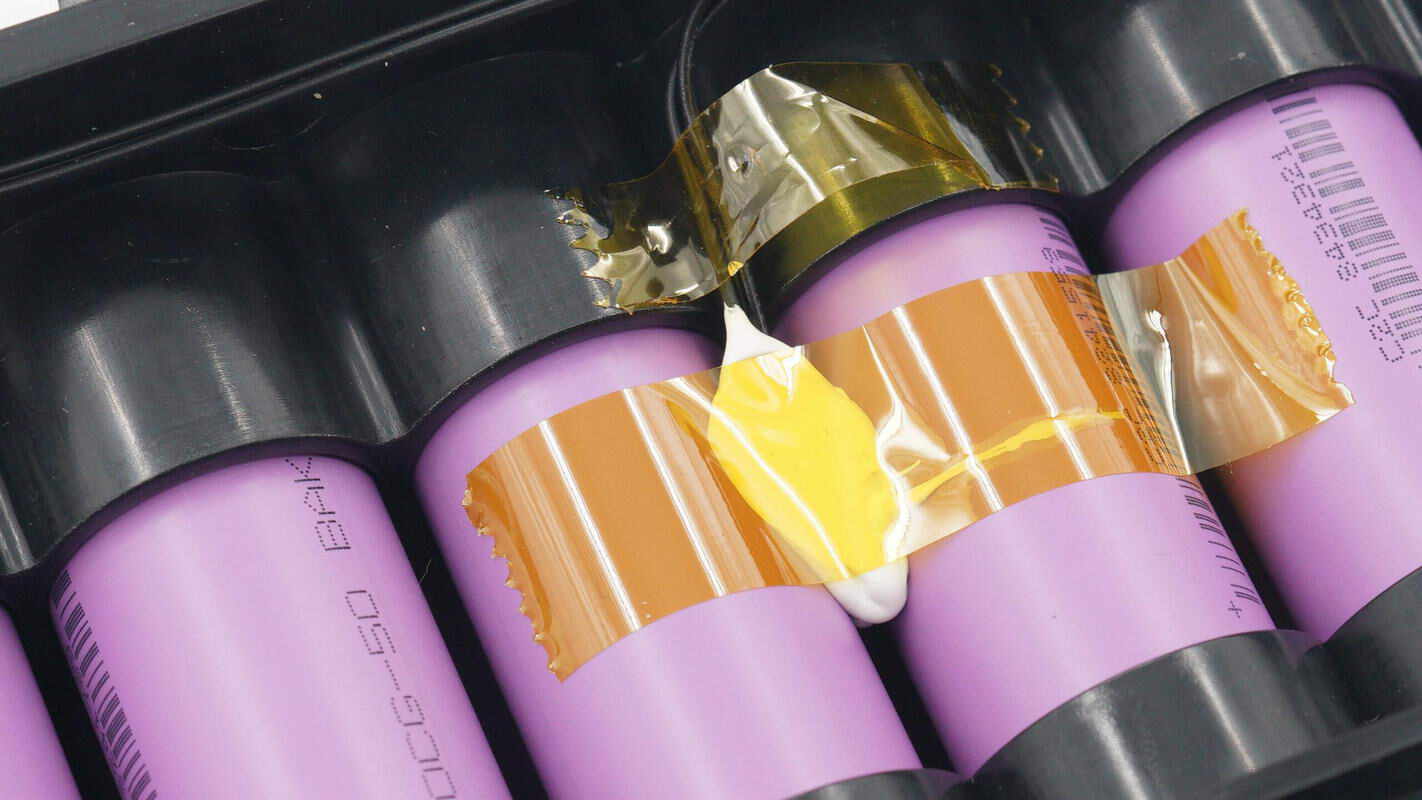

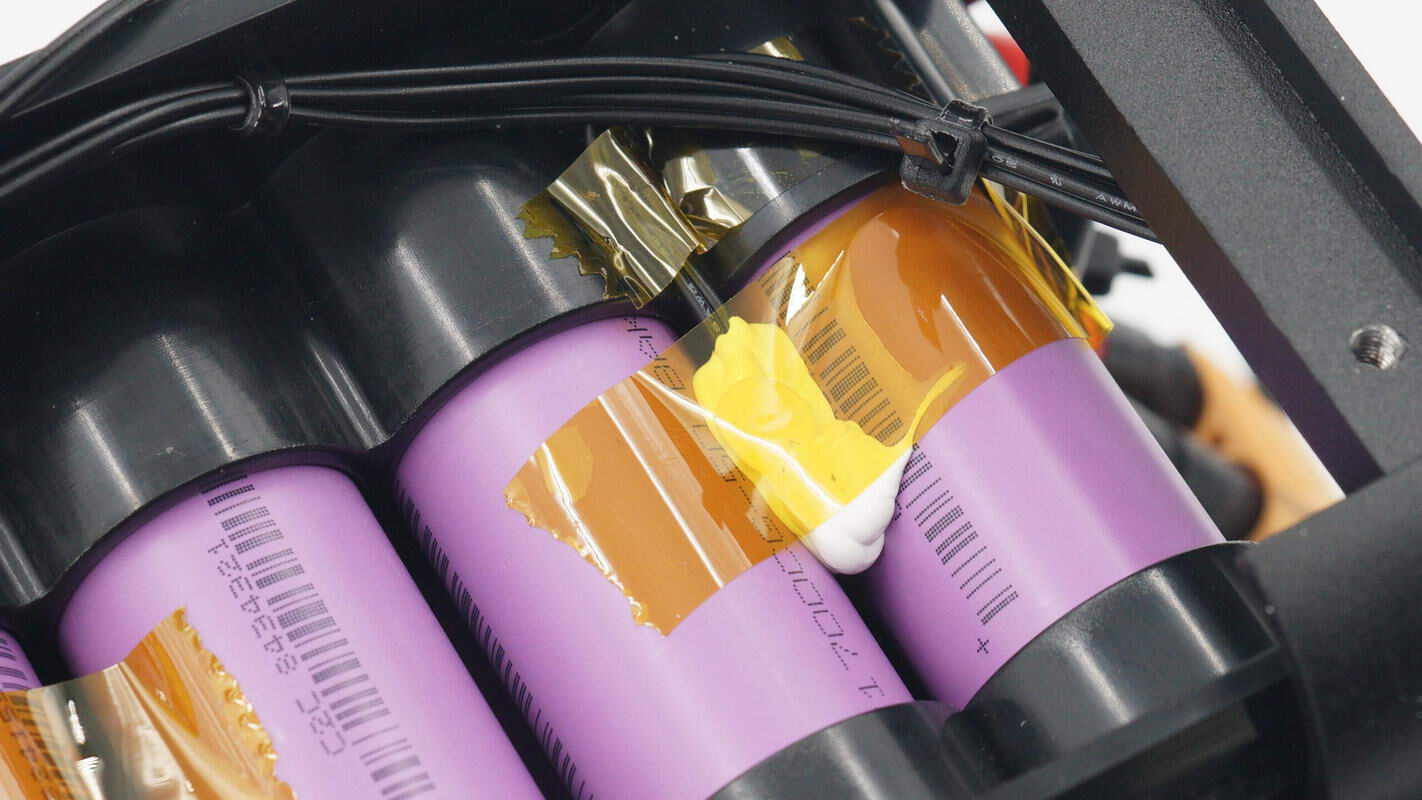

电池通过导热胶粘贴热敏电阻检测温度。
侧面共粘贴三颗热敏电阻。
电池保护芯片来自创芯微，型号 CM1361-DAT，是一颗支持6串电池组应用的电池保护芯片，支持电池均衡功能。芯片内置高精度电压检测电路和电流检测电路，可检测串联电池组中各节电池的电压，电流和温度，进行电池过充电，过放电，充电过流，放电过流，过热以及电池组断线等保护功能。

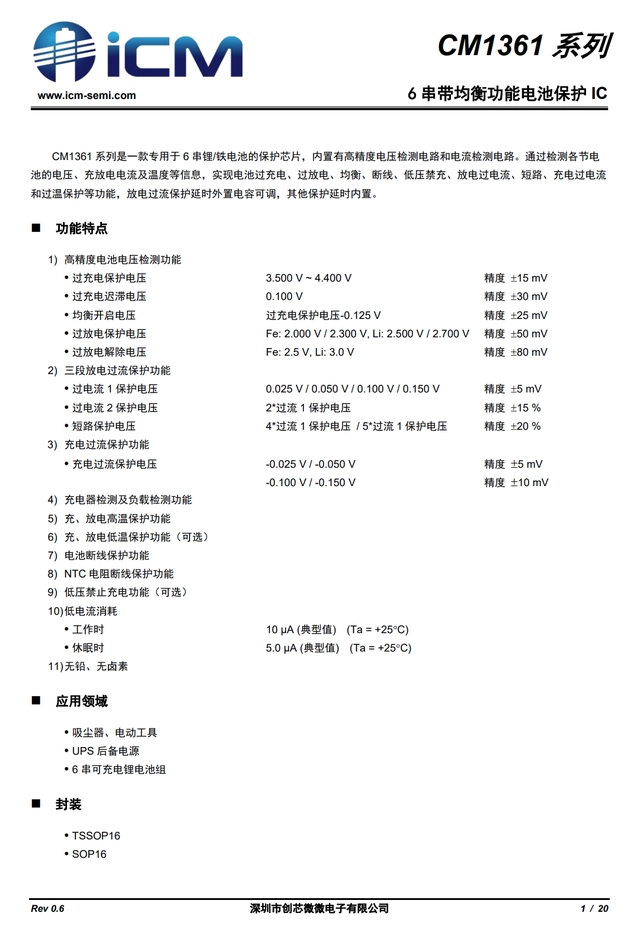

创芯微 CM1361 具有 15mV 过压检测精度，通过外接取样电阻可实现高精度的电池电流检测功能，支持三段放电过流保护和充电过流保护。均衡功能的加入，使电池组中每节电池都能完整充电，充分发挥电池性能。芯片支持外接热敏电阻进行电池组温度保护，支持功能定制，满足多串锂电池组的保护功能。

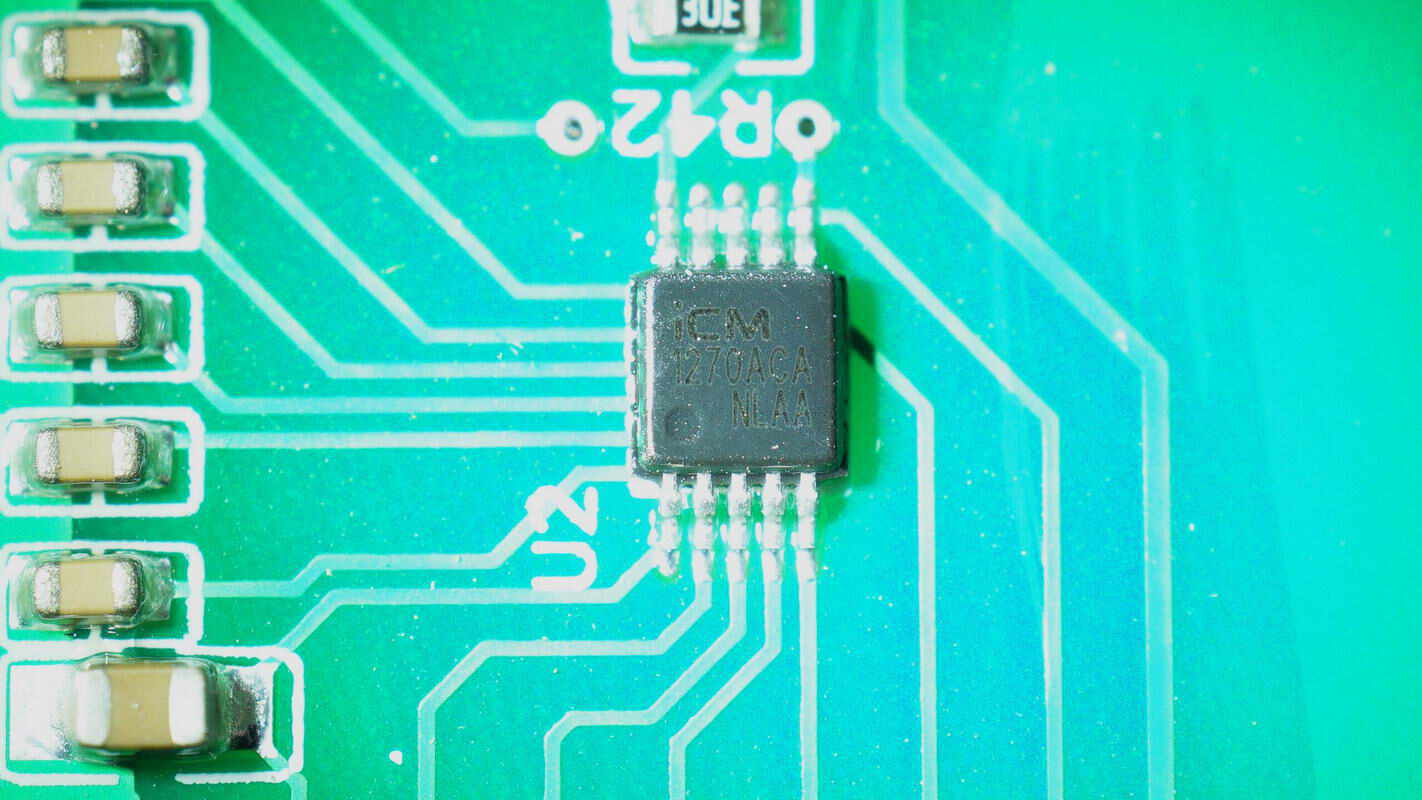

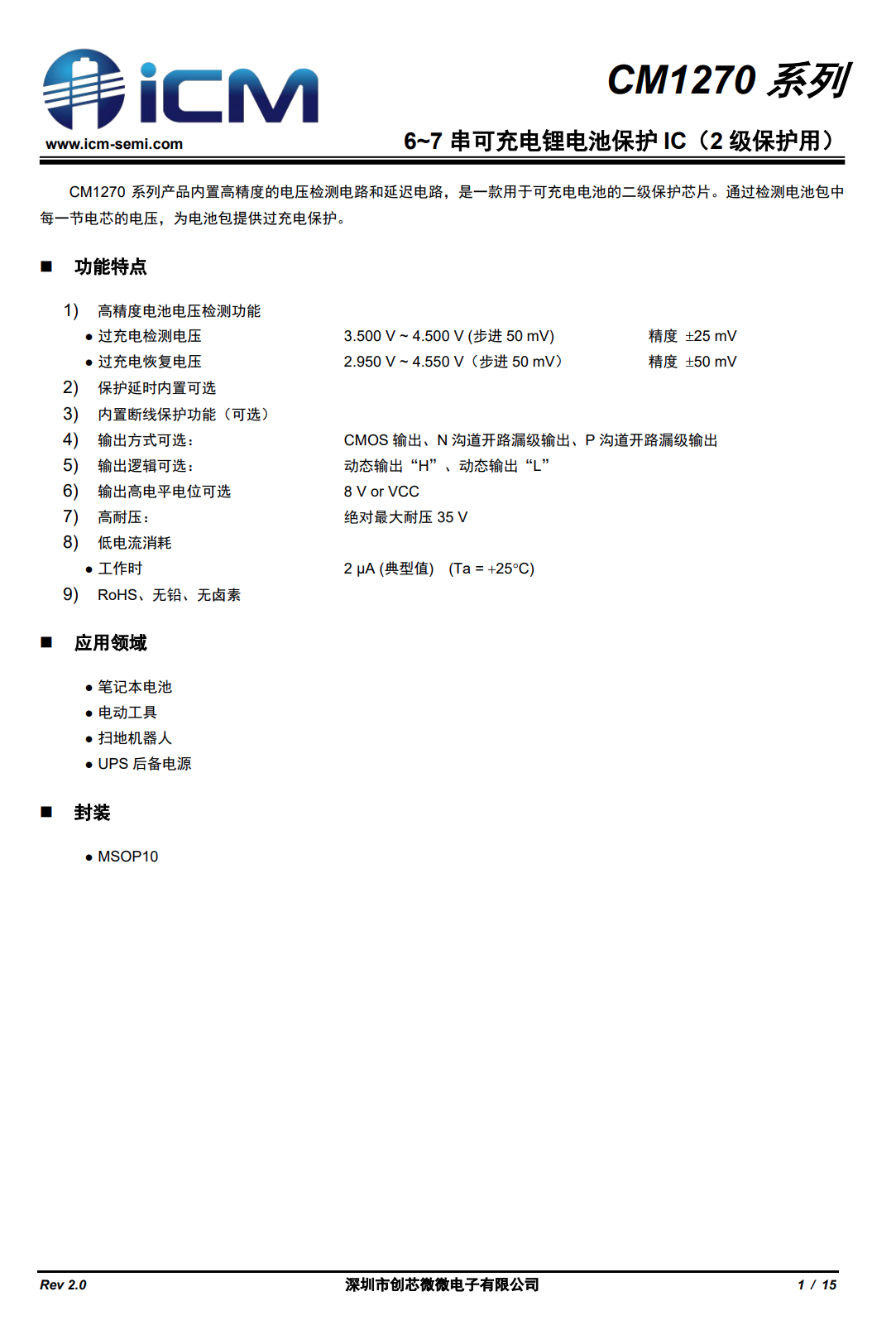

二次电池保护芯片来自创芯微，型号CM1270，是一颗用于可充电电池的二级保护芯片，内置高精度的电压检测和延时电路，通过检测电池包中每一节电芯的电压，为电池组提供过充电保护。CM1270支持6-7串电池保护，采用MSOP10封装，适用于多串电池组二级保护应用。
创芯微 CM1270 资料信息。

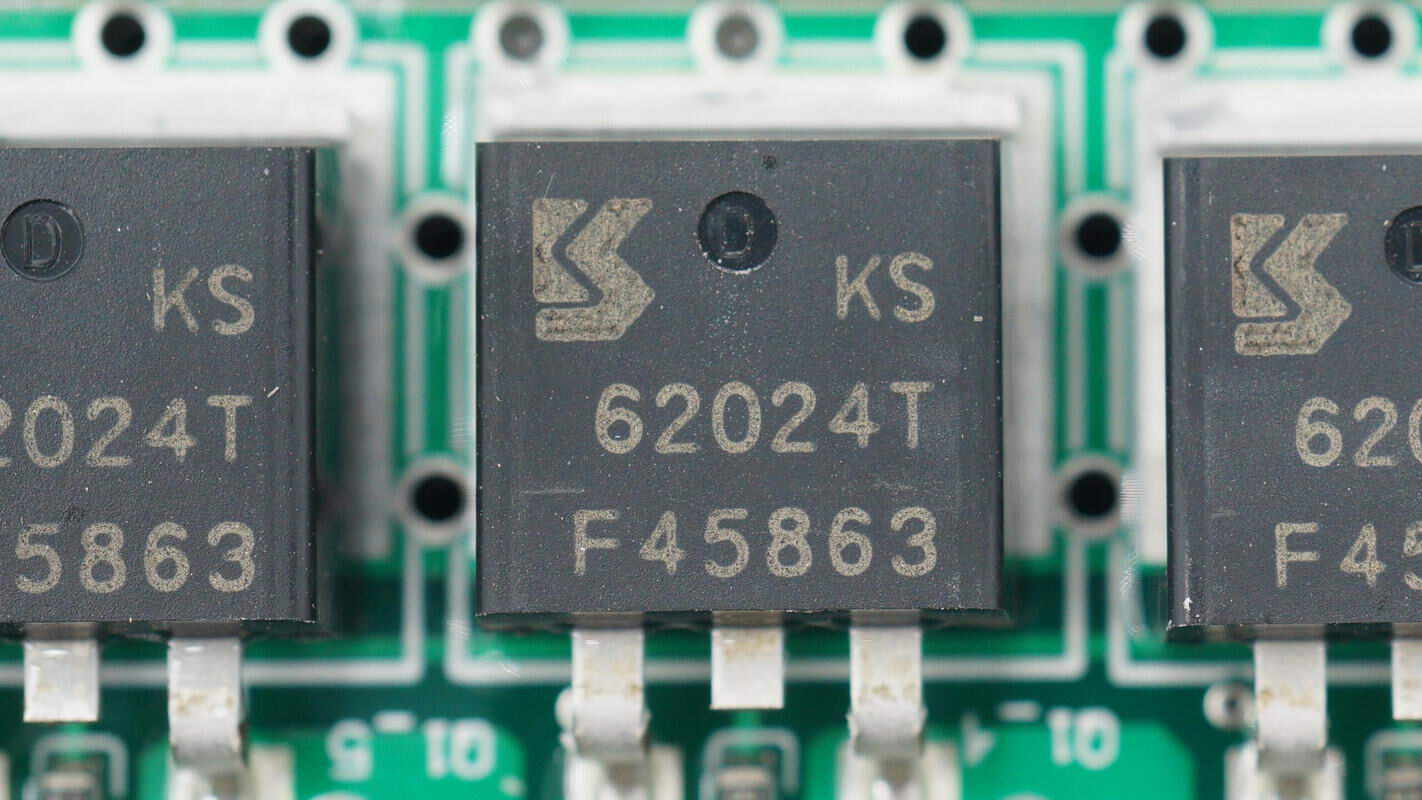

电池保护管来自冠禹，型号KS62024GAT，是一颗耐压60V的NMOS，导阻为2.4mΩ，采用TO263封装。使用8颗并联，共使用24颗。

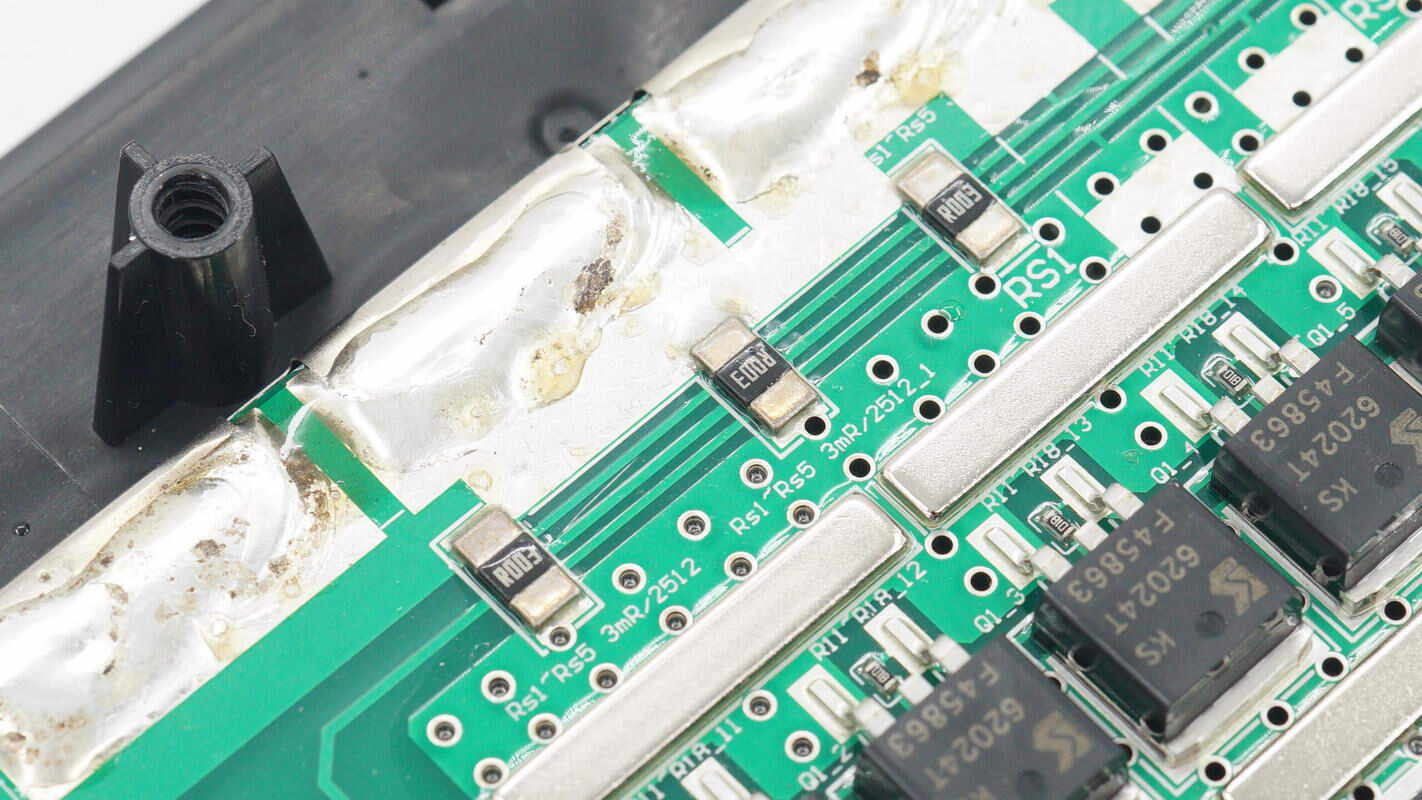

电流检测电阻为3mΩ，采用2512封装，使用六颗并联。

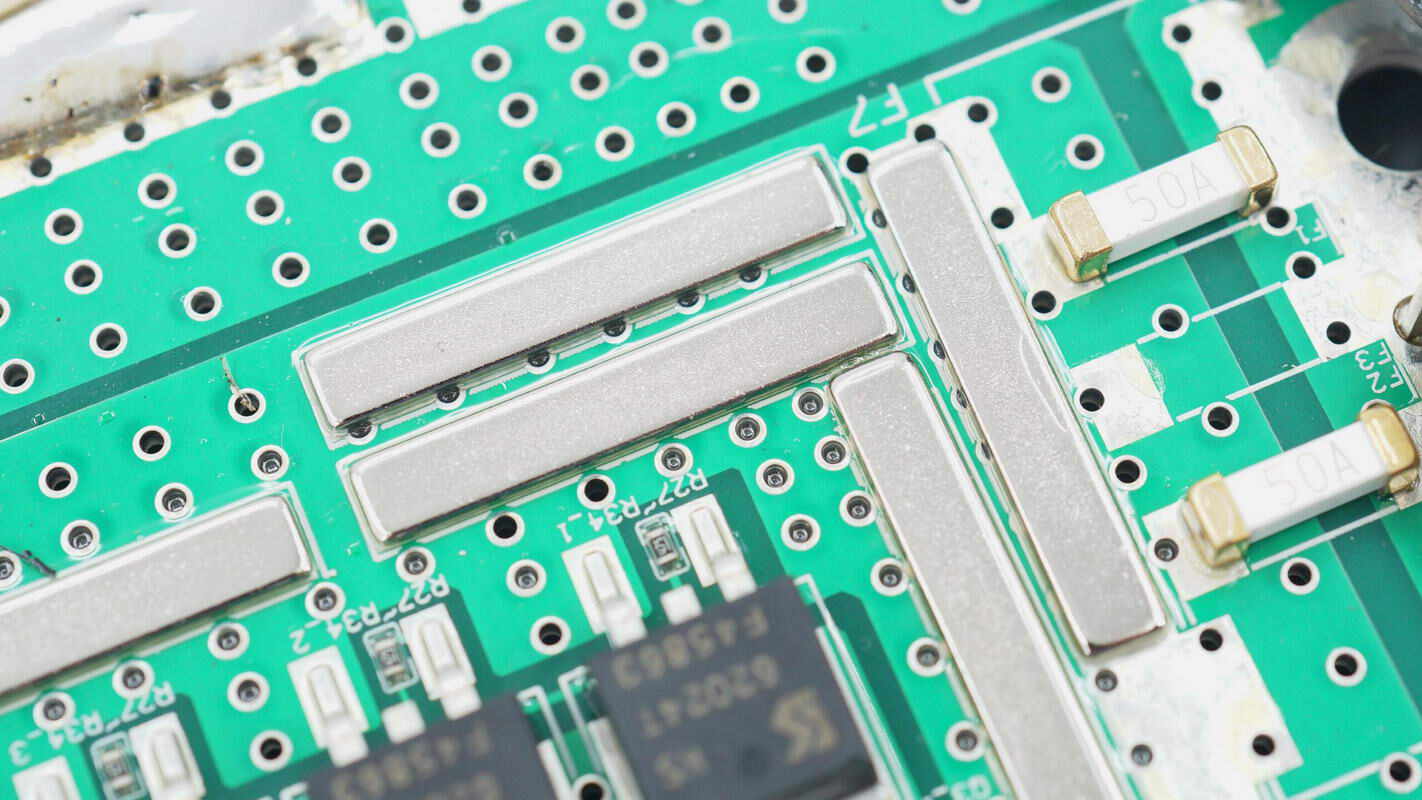

PCB焊接铜条用于均流，增加载流量。
电池负极通过两颗50A保险丝输出，进行过流保护。

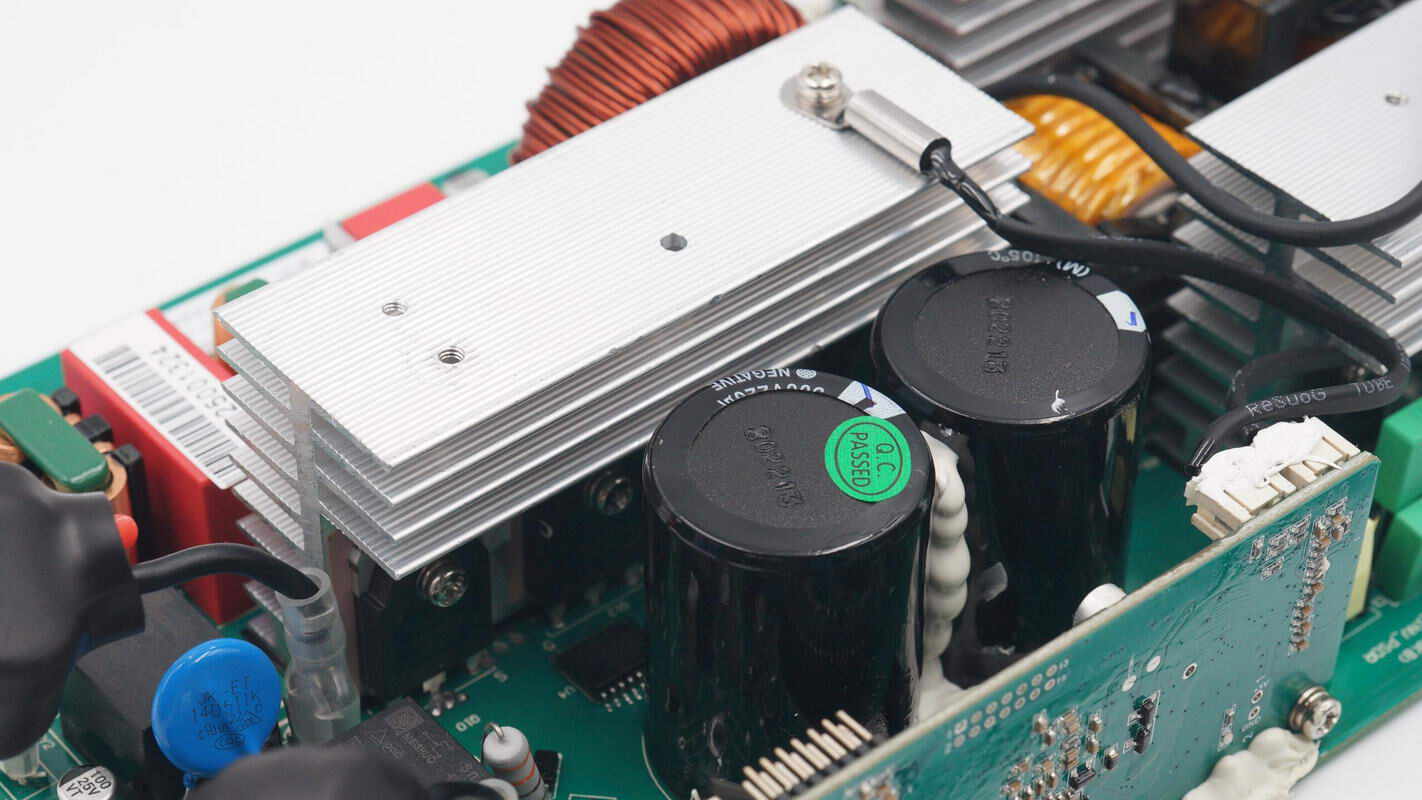

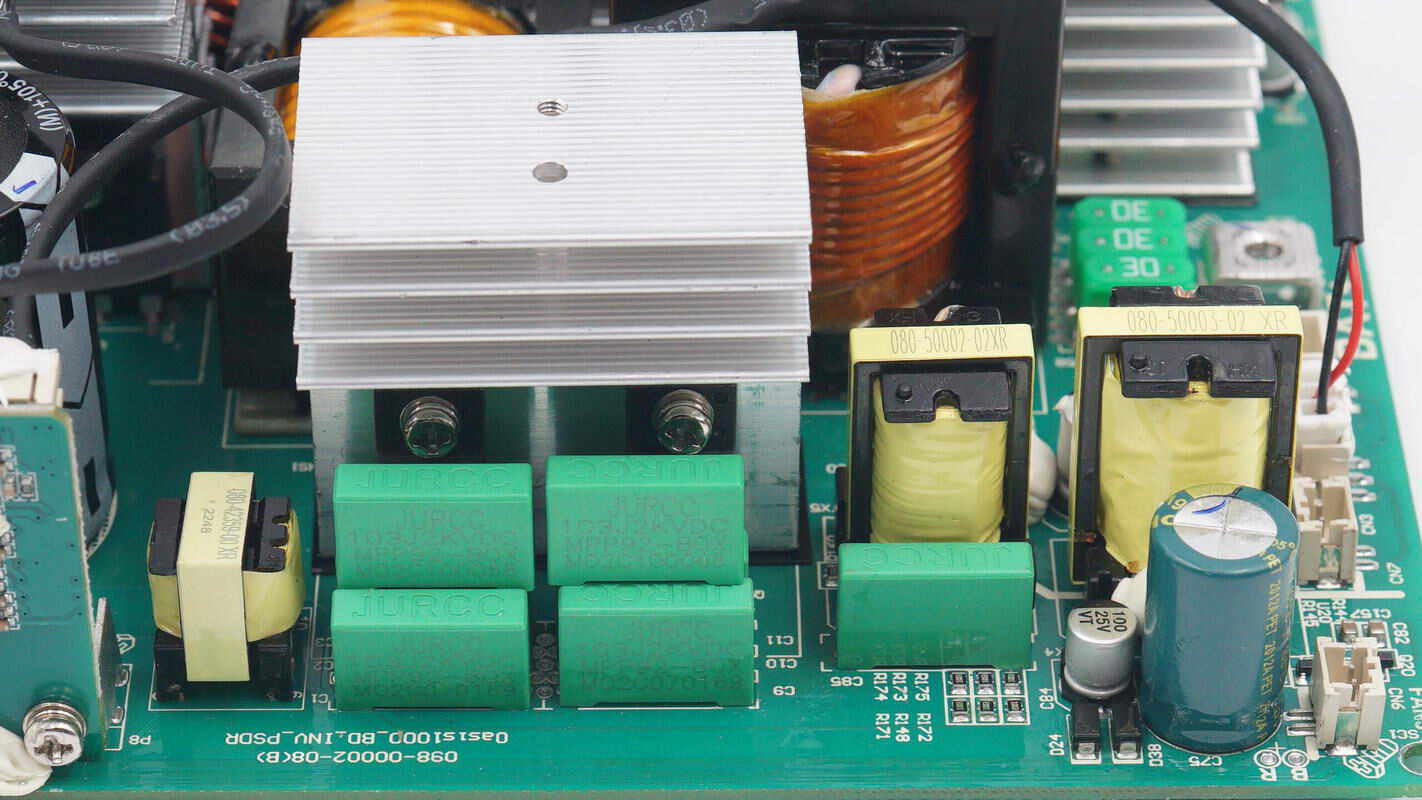

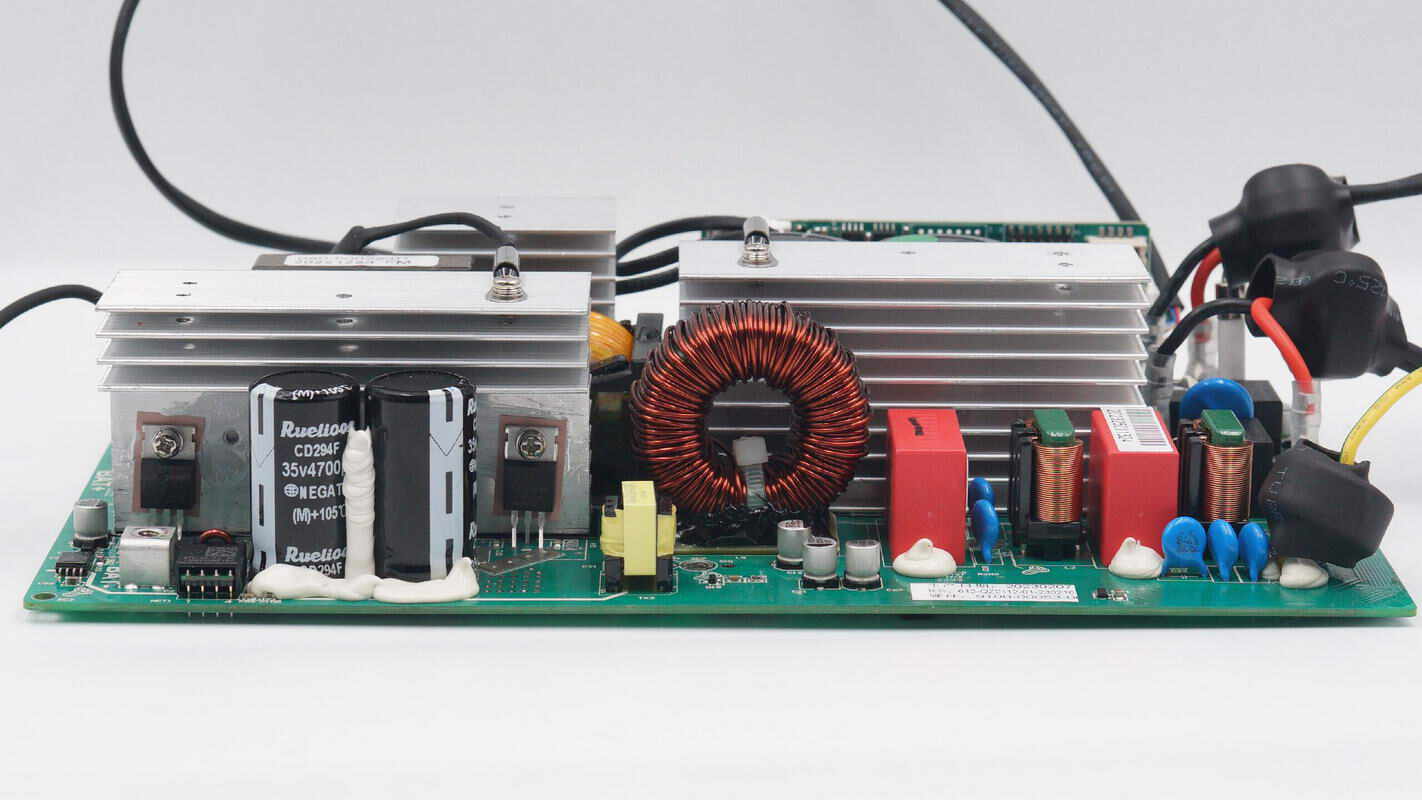

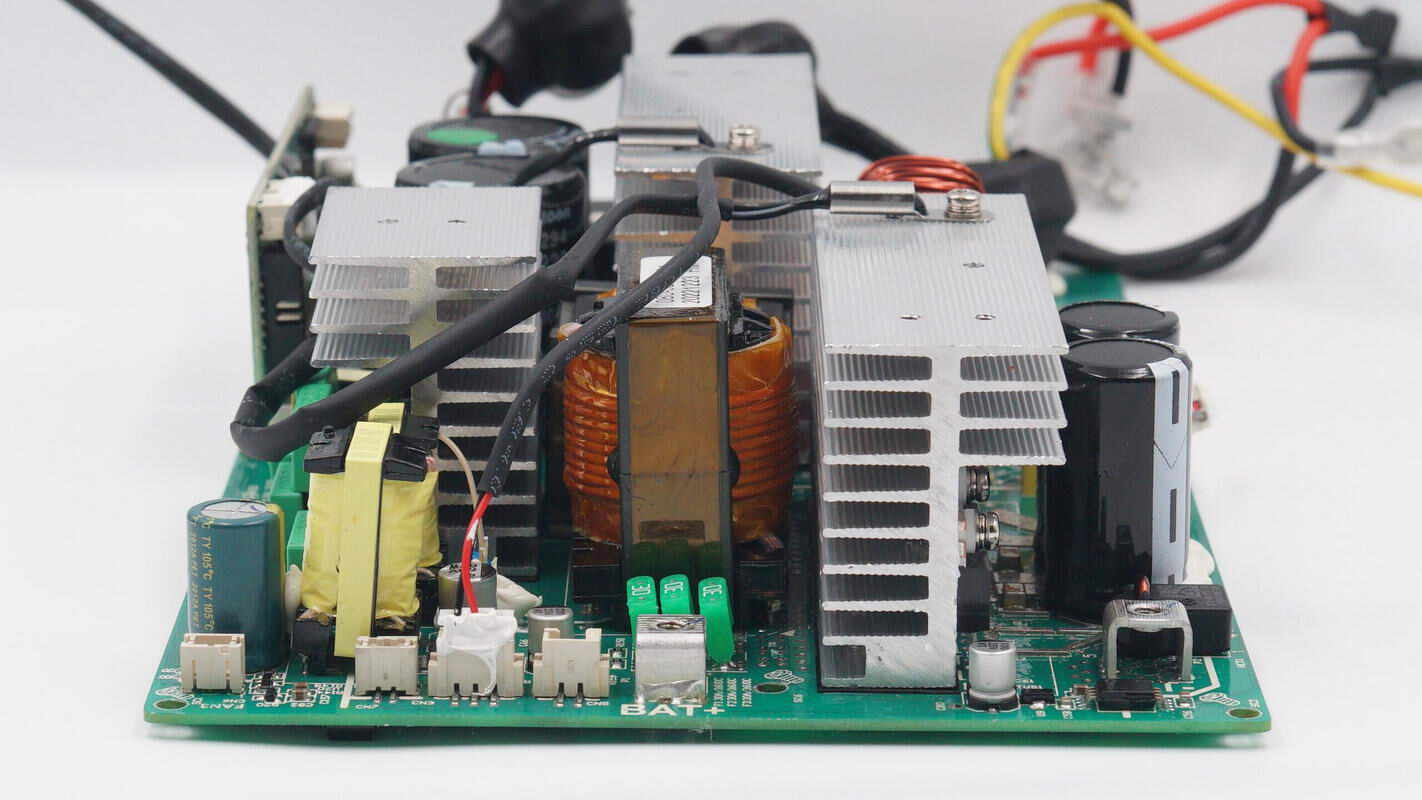

双向逆变模块正面一览，左下角为直流输入端，焊接升压开关管，保险丝，滤波电容，变压器和谐振电感，上方焊接LLC开关管和谐振电容。右侧上方焊接高压滤波电容，下方散热片为输出调制管散热。下方焊接PFC升压电感，滤波电容和共模电感。

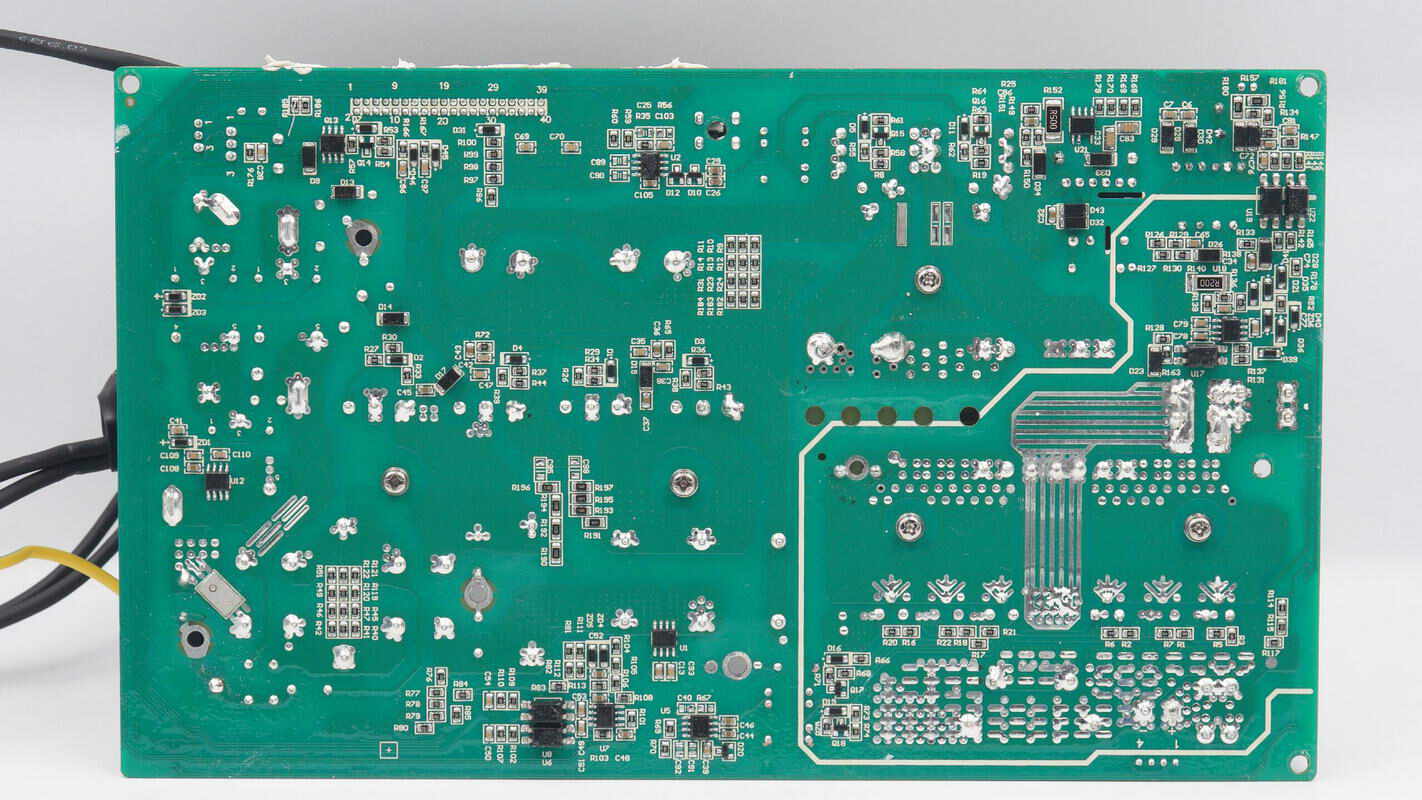

背面焊接电流采样芯片，光耦和驱动器芯片，对应低压侧的位置画有白线，用于区分低压和高压区域。
侧面一览，左侧焊接升压开关管，滤波电容，右侧为PFC升压电感，滤波电容，共模电感等。
逆变器低压侧一览。

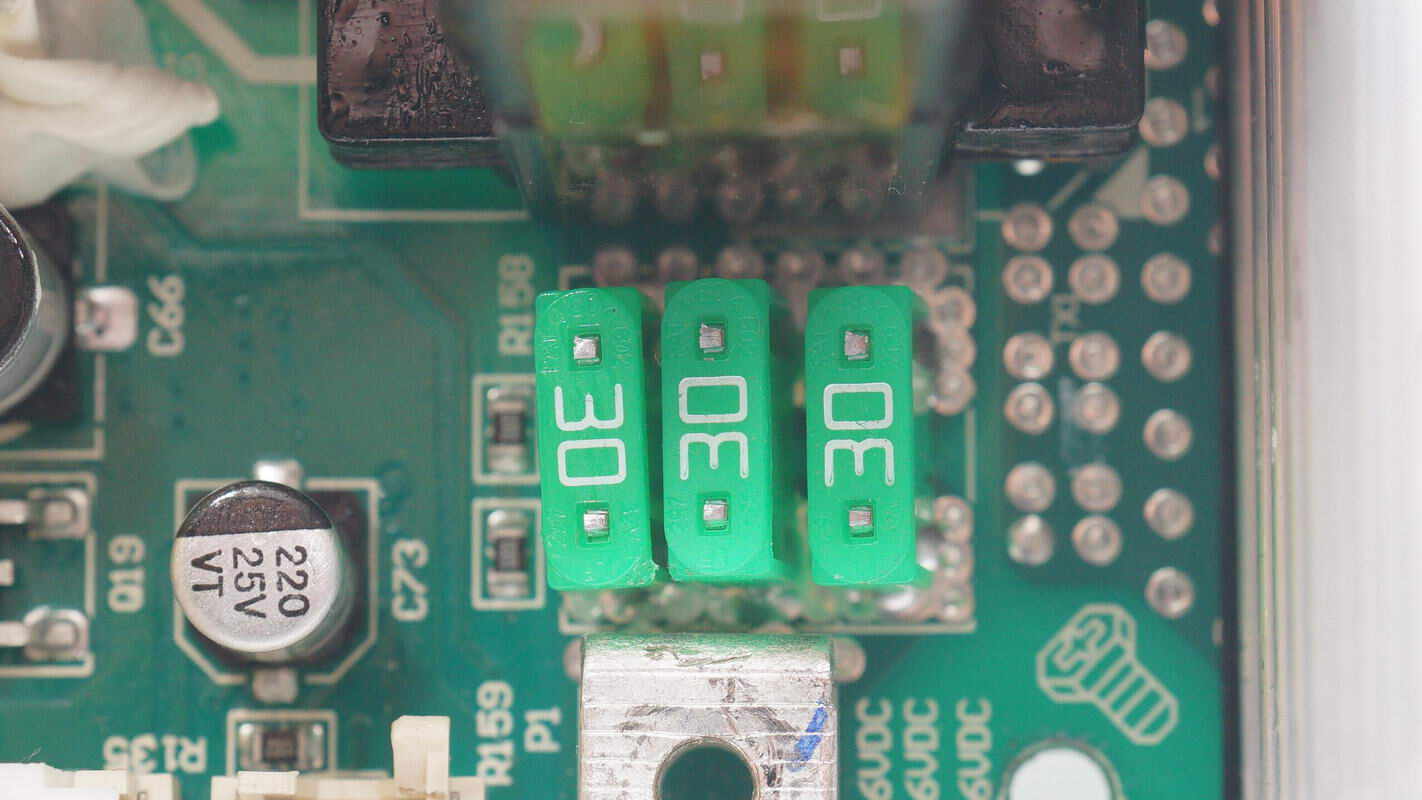

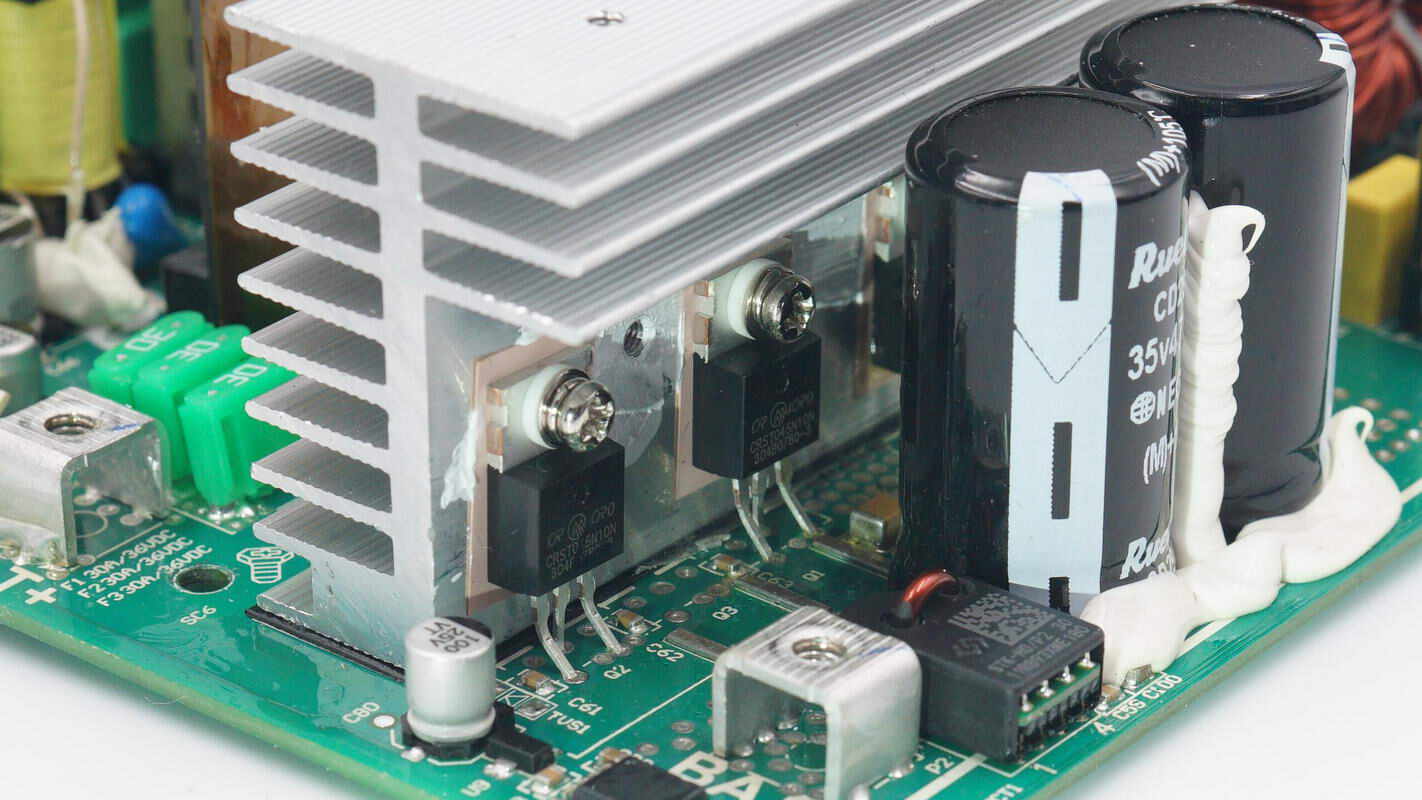

正极输入端保险丝特写，使用三颗30A保险丝并联。
负极侧电流传感器来自优博尔科技，为STK-HD系列。
负极对应开关管焊接铜条增加载流，降低电阻。

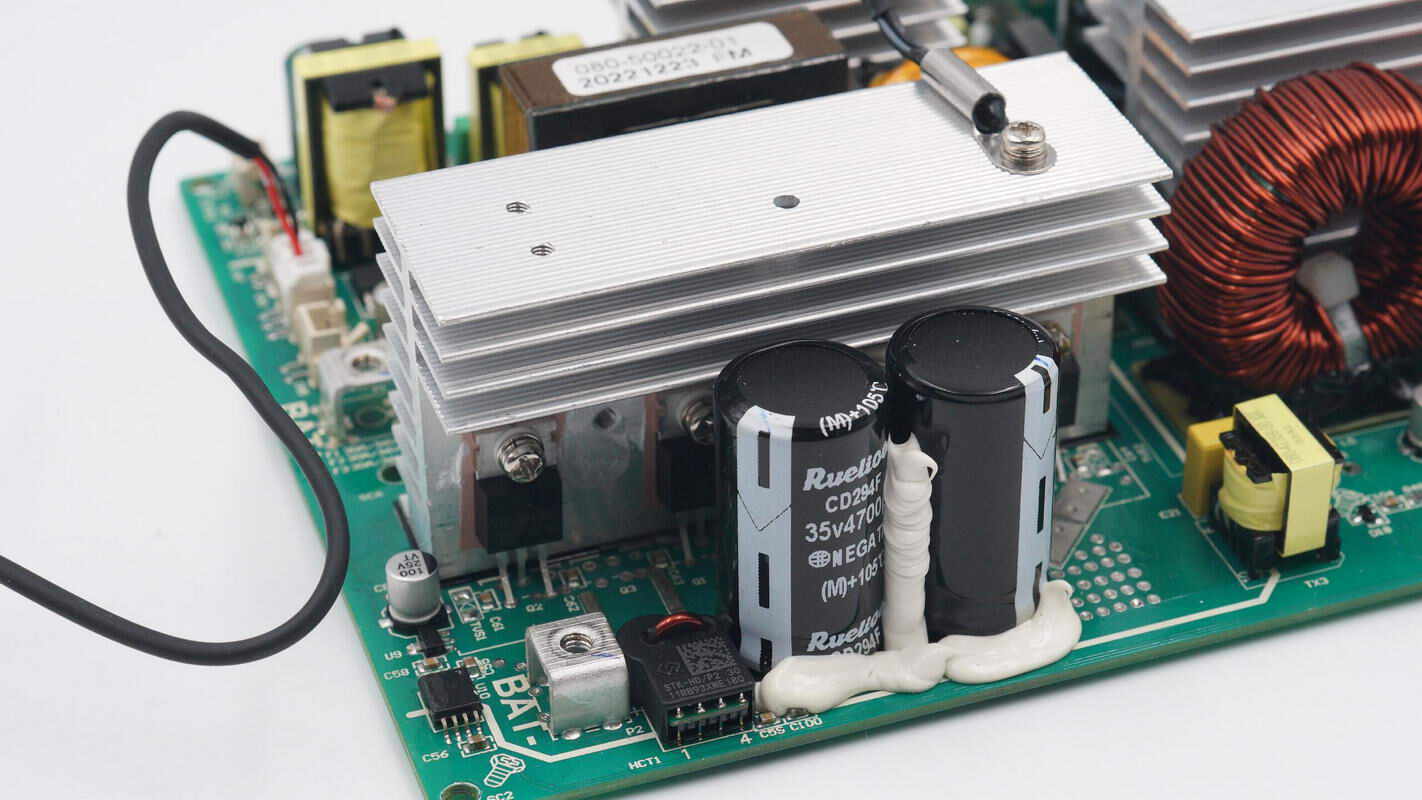

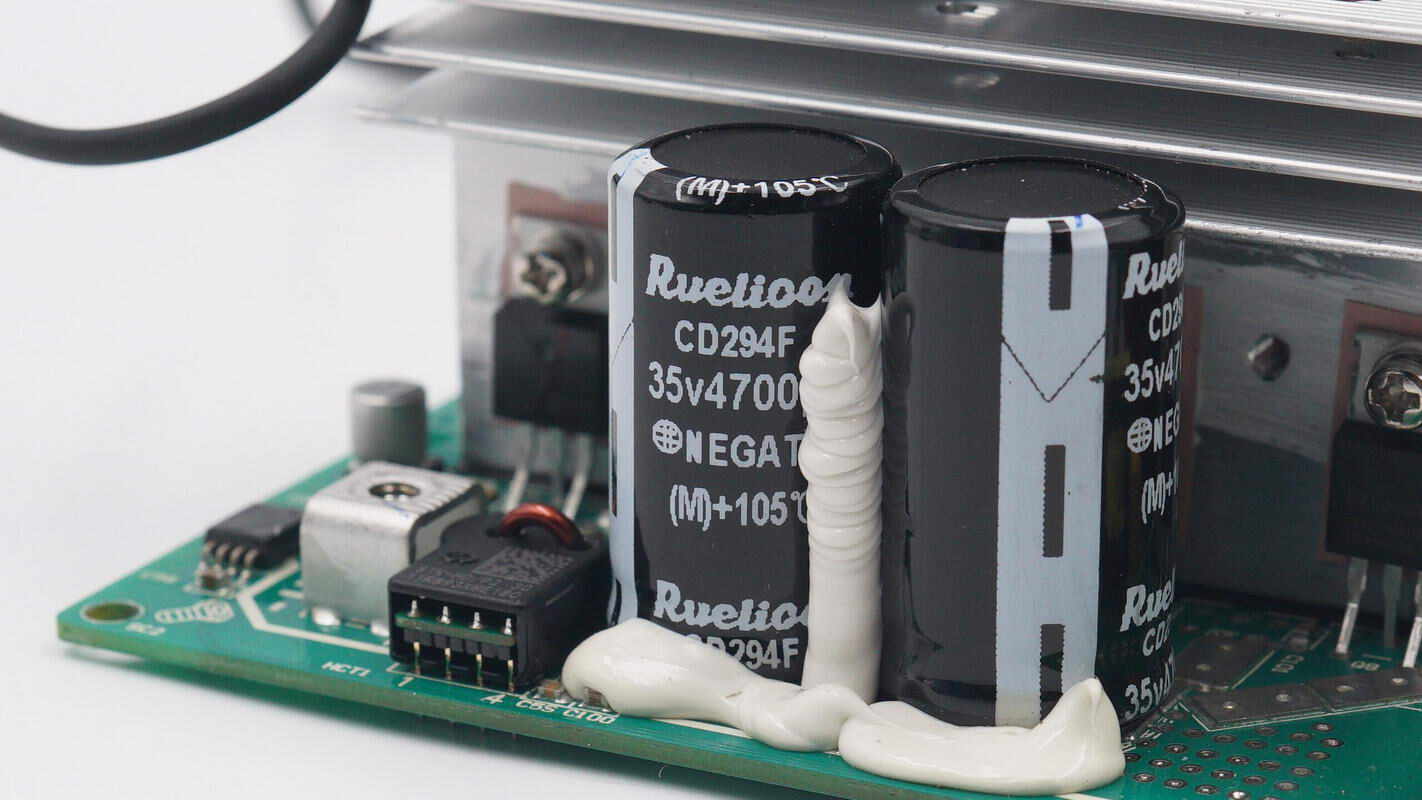

两颗滤波电容通过胶水固定，规格均为35V4700μF，来自Ruelicon深圳市瑞之林电子。
四颗升压开关管通过绝缘粒和导热垫固定到散热片上。
开关管来自华润微，型号CRST045N10N，NMOS，耐压100V，导阻3.6mΩ，采用TO220封装。
一颗稳压芯片来自长电，型号CJ78L05，用于为隔离电流放大器供电。

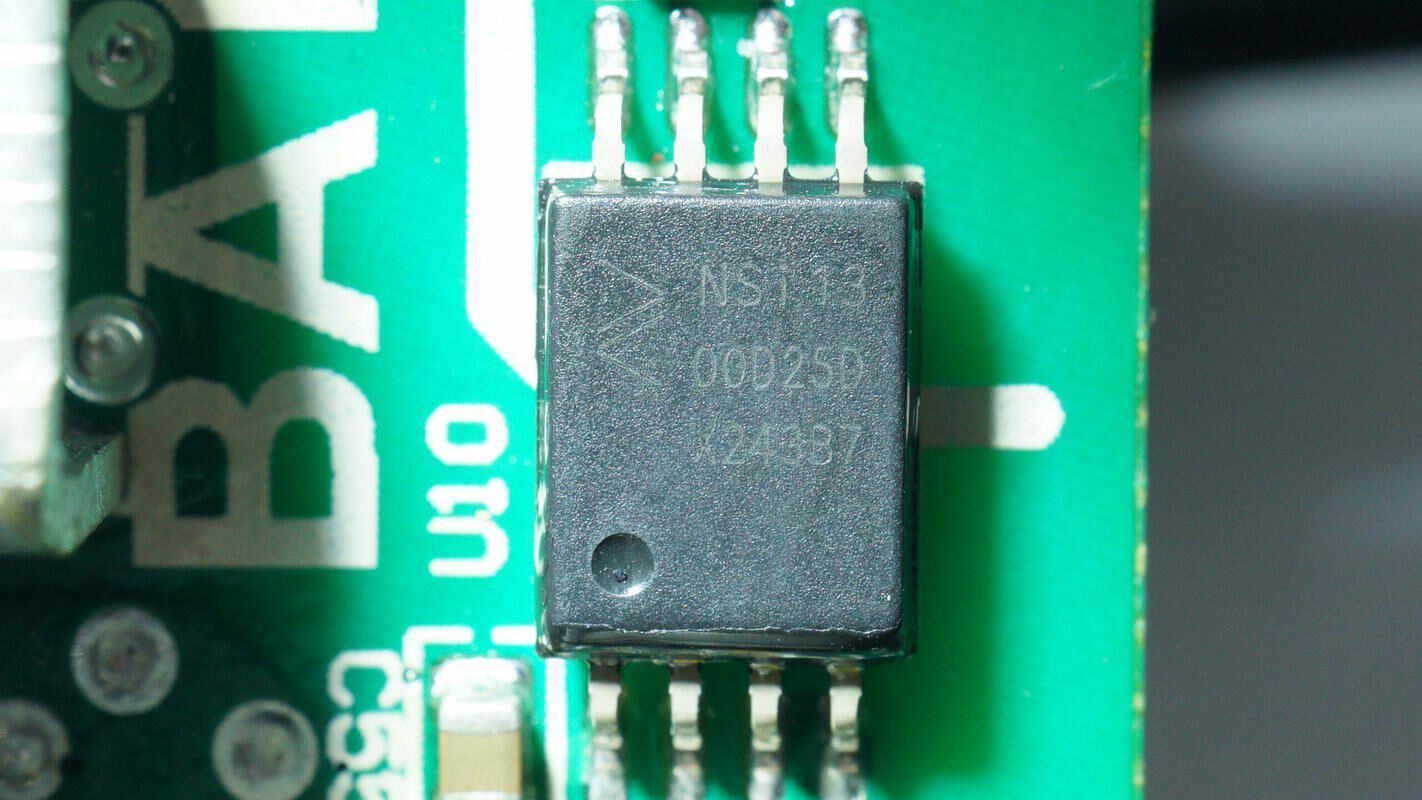

隔离放大器来自纳芯微，型号NSi1300D25D，采用电容隔离，耐压5000V，固定增益可选。
侧面焊接辅助电源和升压变压器，在右侧的散热片上固定热敏电阻用于检测温升。
升压变压器和谐振电感特写。

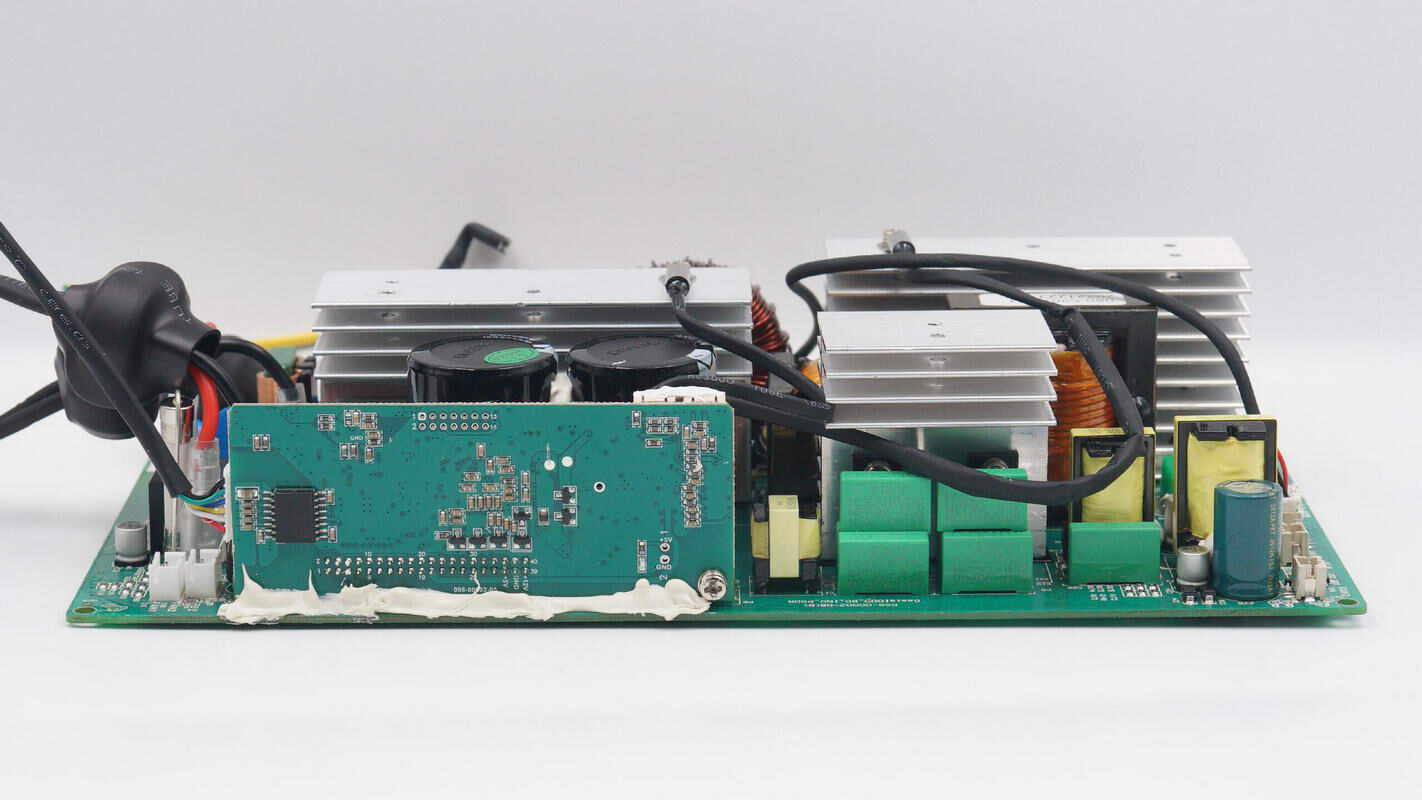

侧面焊接控制小板和谐振电容等元件。
LLC开关管与谐振电容特写。

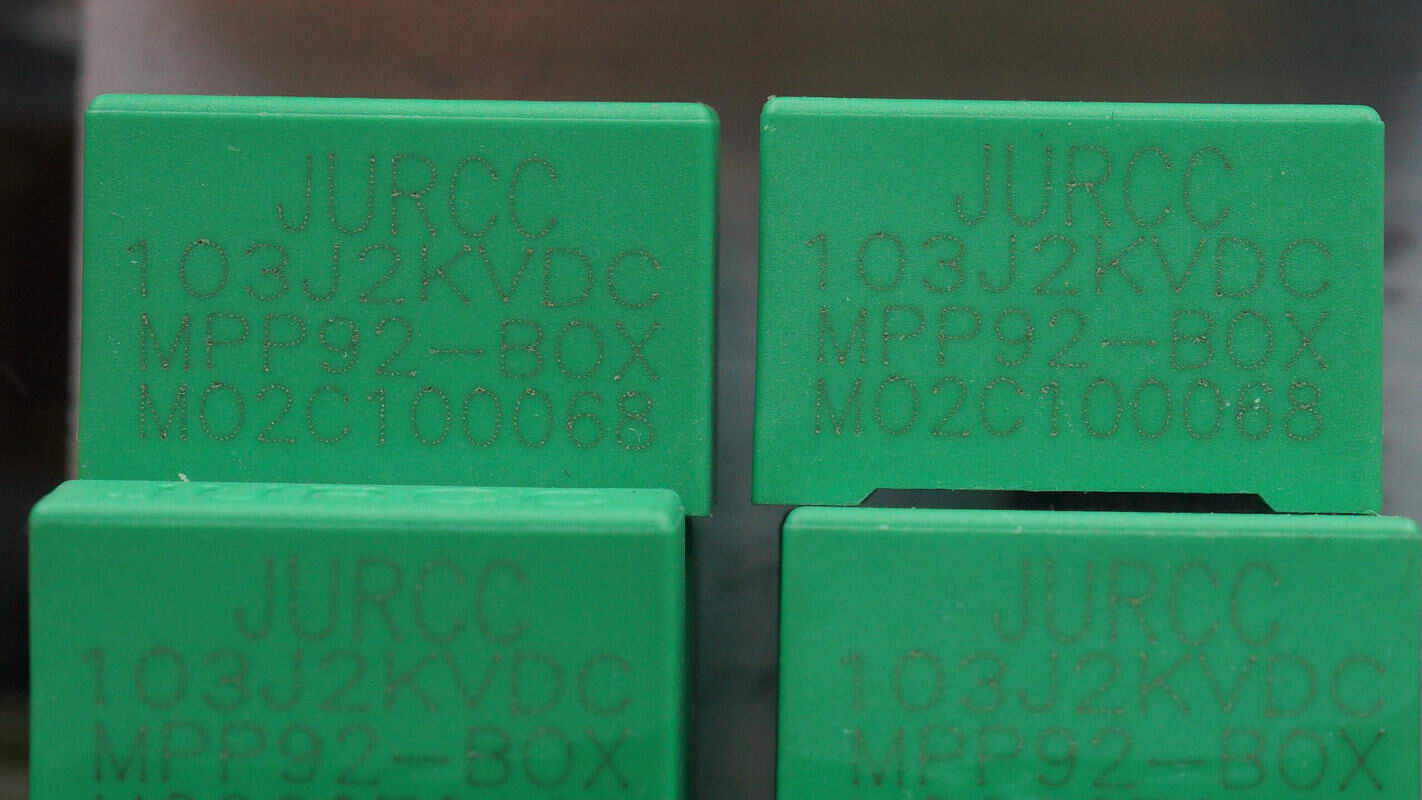

谐振电容来自JURCC捷威，规格为0.01μF 2KV，六颗并联。

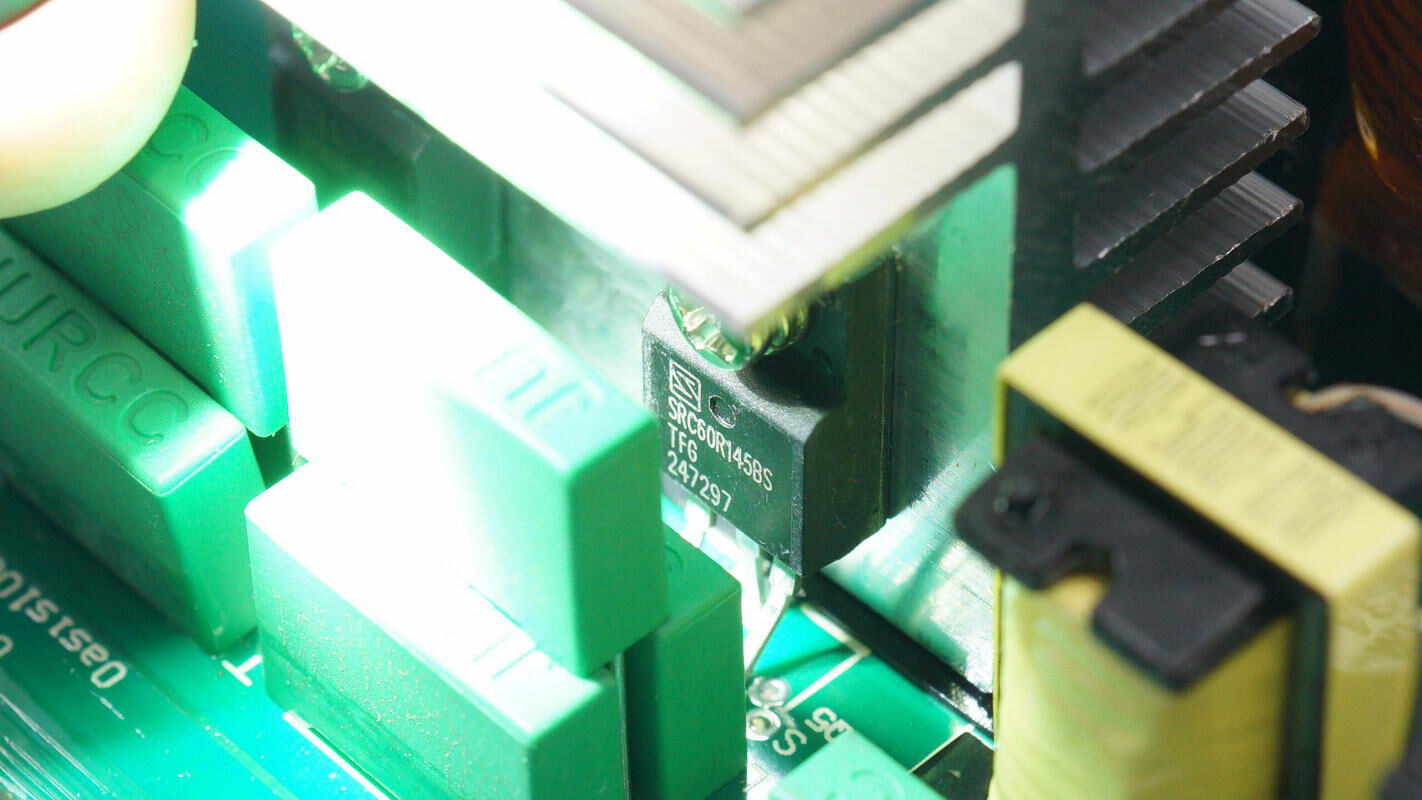

两颗LLC开关管来自尚阳通，型号SRC60R145BS，NMOS，耐压600V，导阻145mΩ，采用TO-220F封装。
辅助电源部分特写，用于为风扇供电等功能。

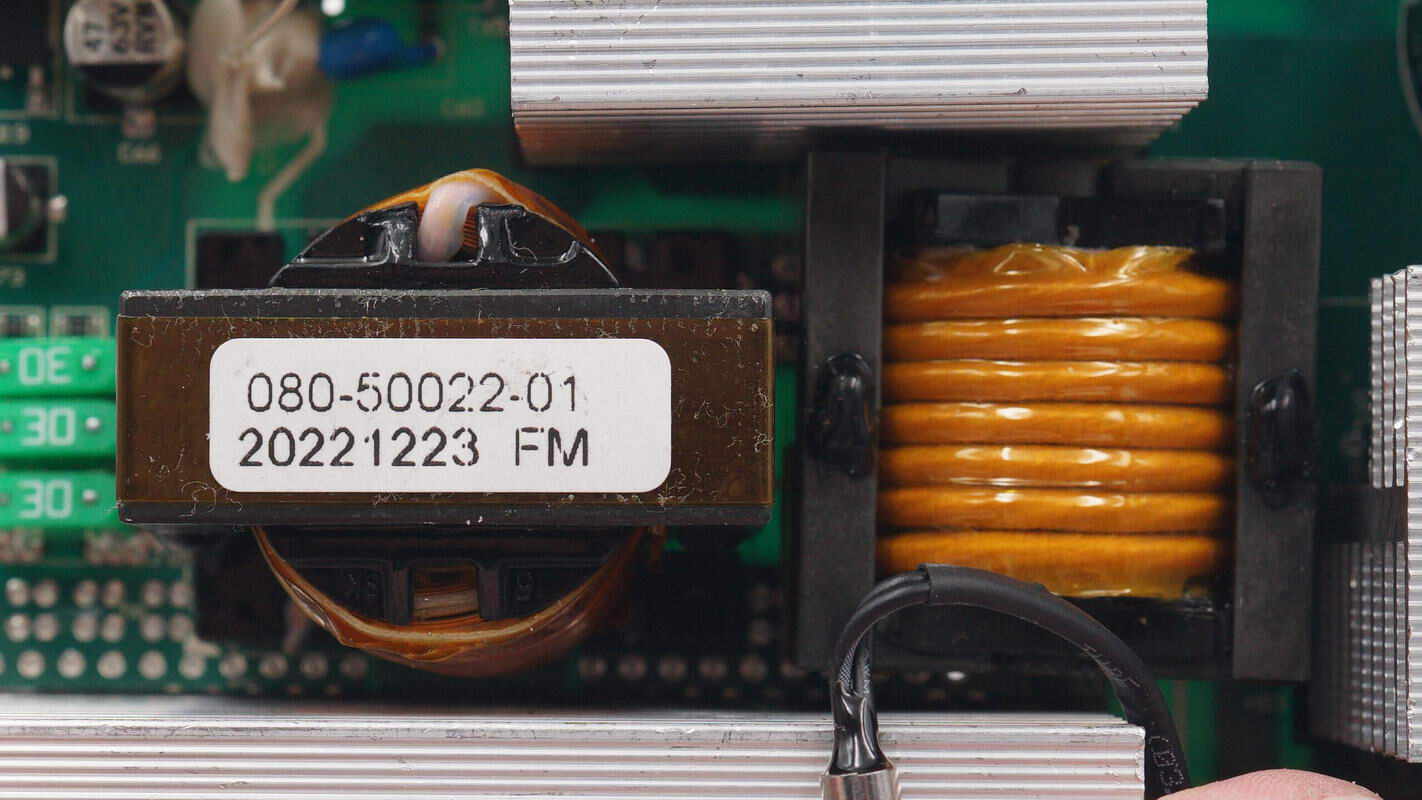

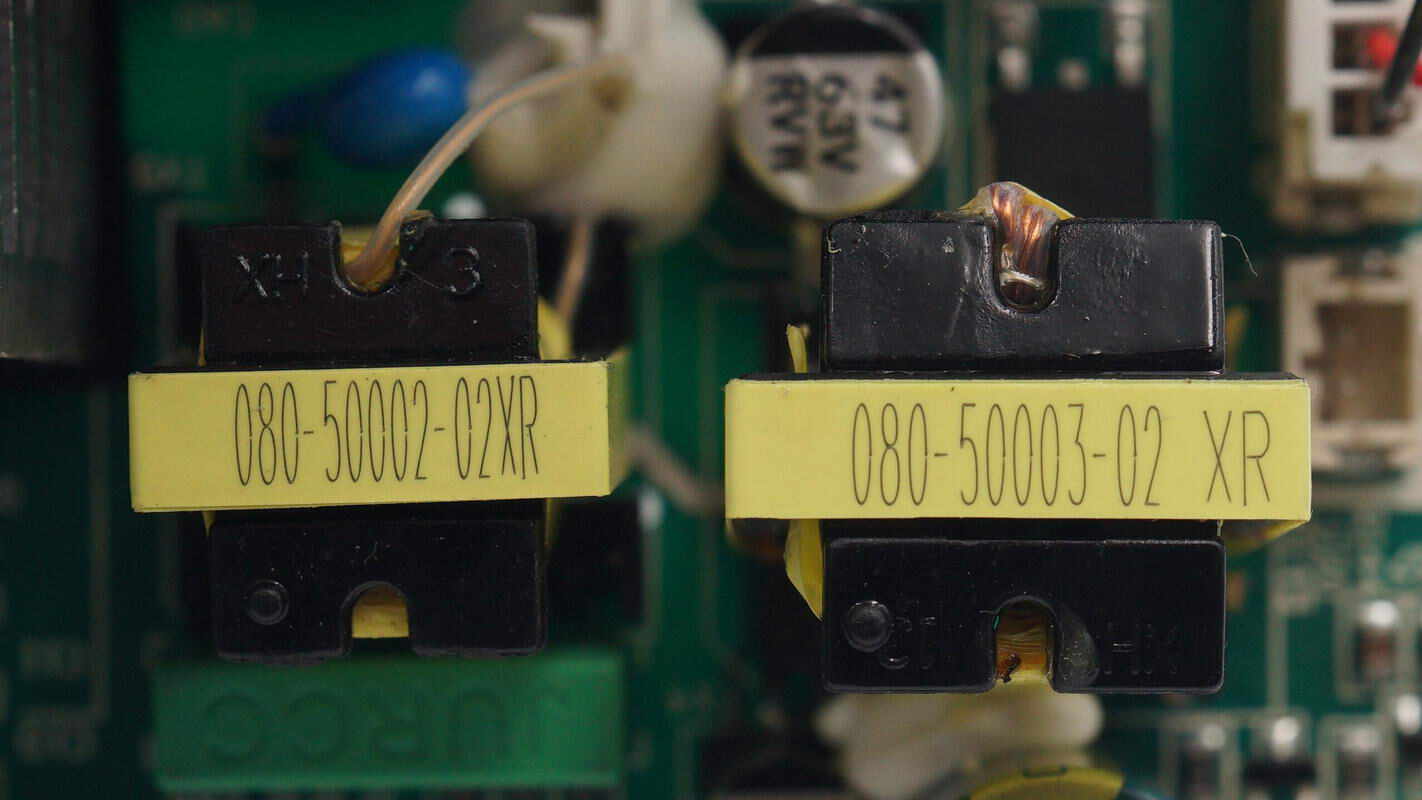

两颗变压器特写。

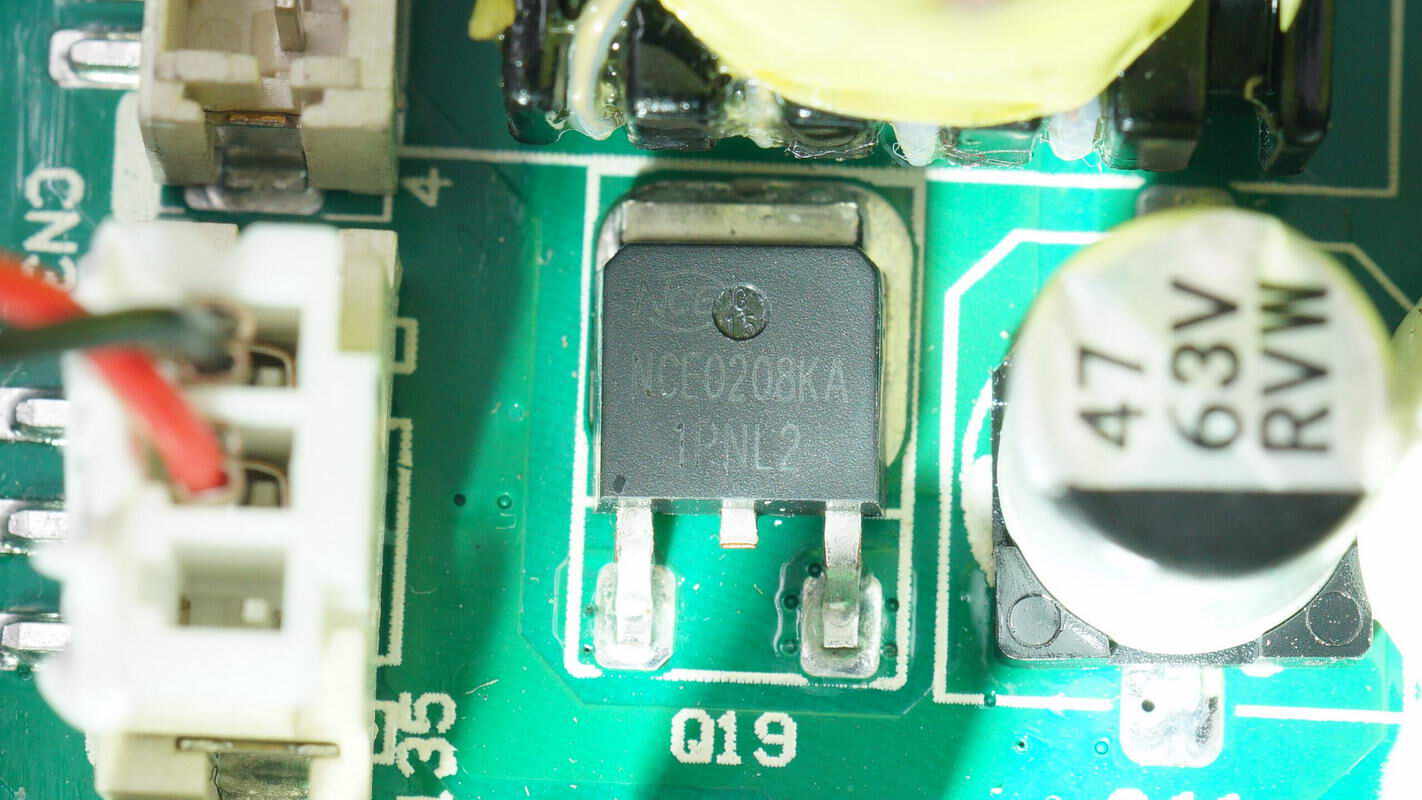

一颗开关管来自新洁能，型号NCE0208KA，是一颗耐压200V的NMOS，采用TO252封装。

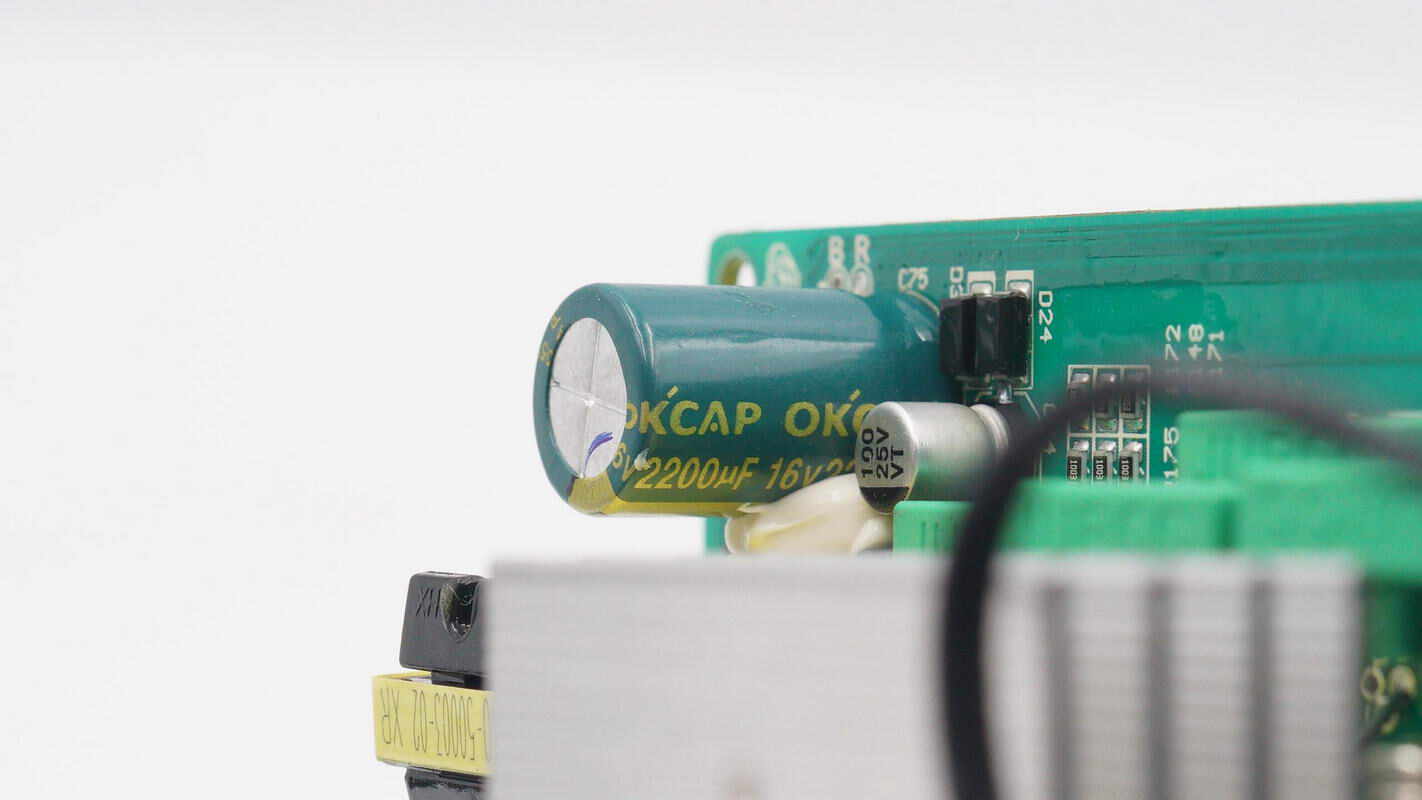

一颗滤波电容来自OKCAP奥凯普，规格为16V2200μF。

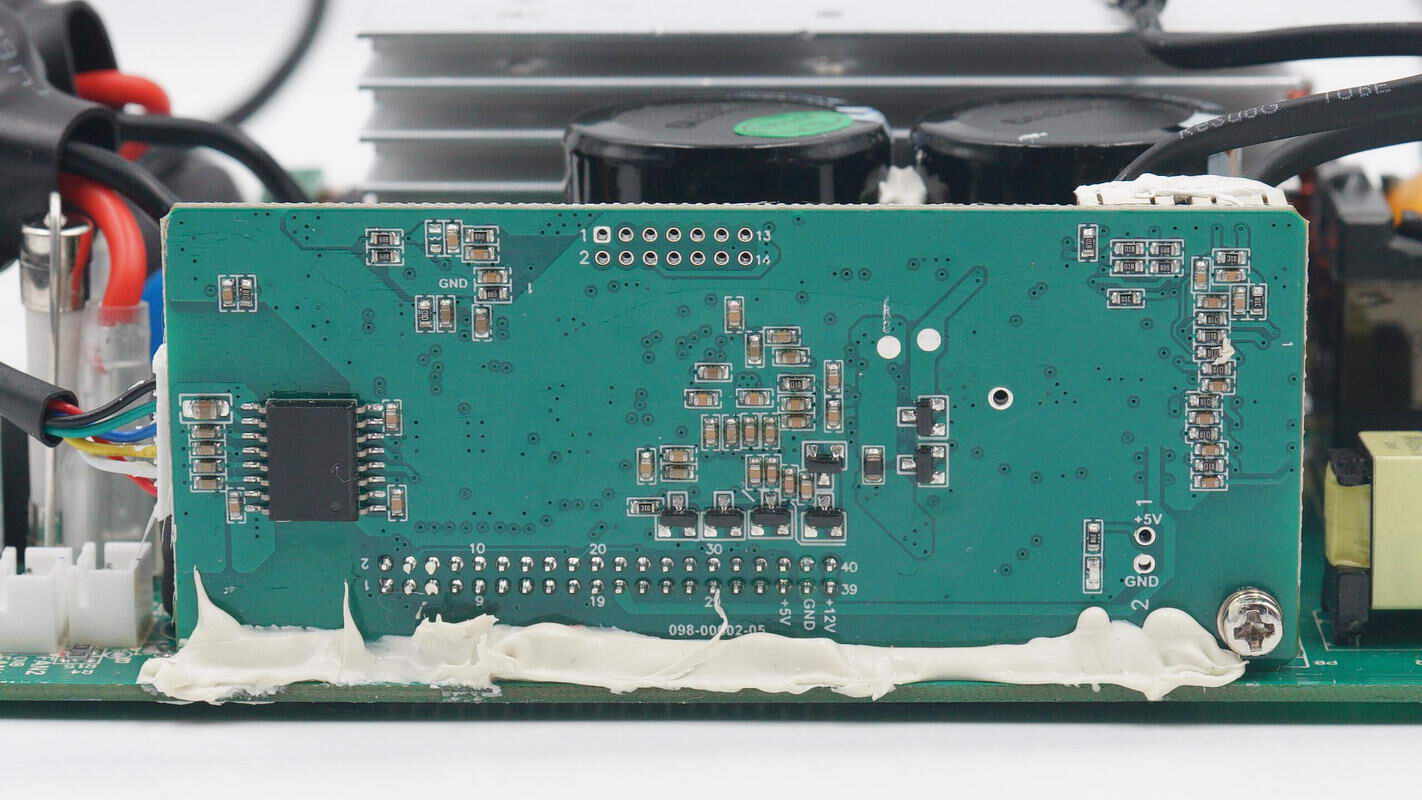

侧面焊接控制小板，采用胶水固定。
小板另一面焊接主控芯片，驱动器，存储器等元件。

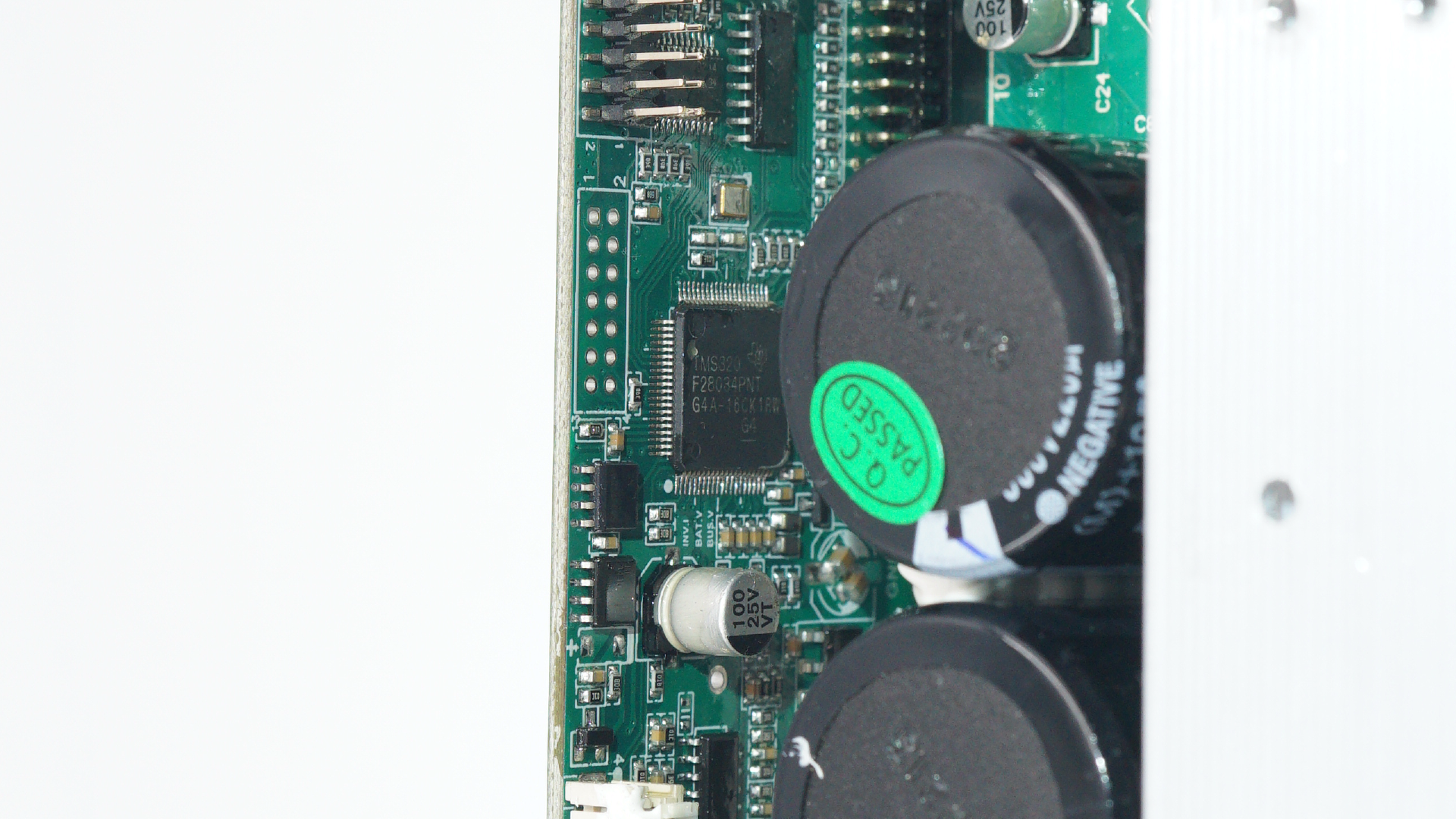

主控芯片来自TI德州仪器，为C2000系列实时微控制器，型号为TMS320F28034PNT，芯片内置32位CPU内核，主频60MHz，支持连动运算，快速中断响应和处理，内置128KB闪存。可用于空调外机，DC-DC，逆变器和电机控制，OBC，充电桩，BLDC电机驱动等用途。
一颗缓冲器来自TI德州仪器，丝印AD244，实际型号SN74ACT244，兼容TTL CMOS输入，具备8通道三态输出。
一颗达林顿驱动器来自LRC乐山无线电，型号LR2003L，是一颗高压高电流达林顿阵列。

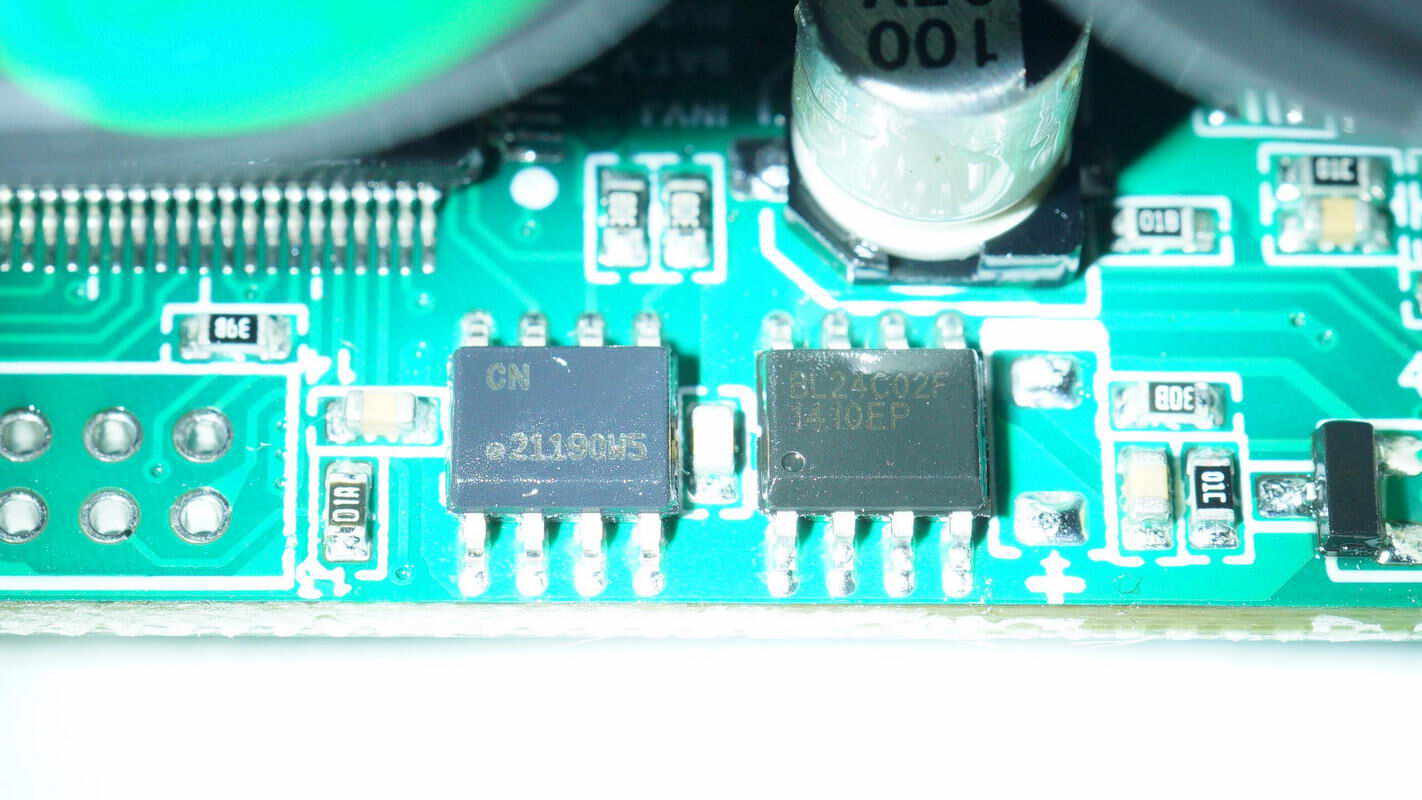

两颗存储器用于存储固件和配置信息。

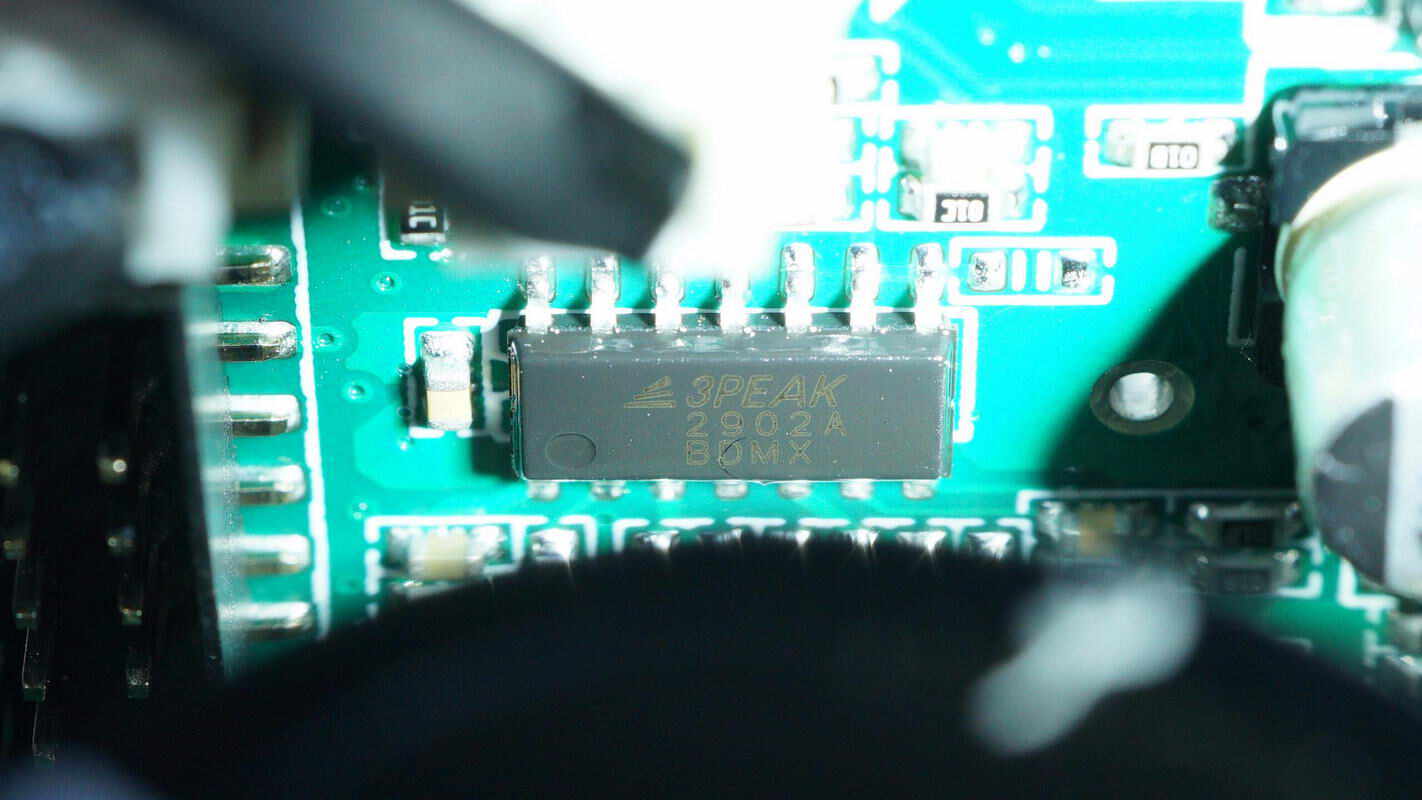

一颗运放芯片来自思瑞浦，型号LM2902A，是一颗轨对轨输出的四运放。

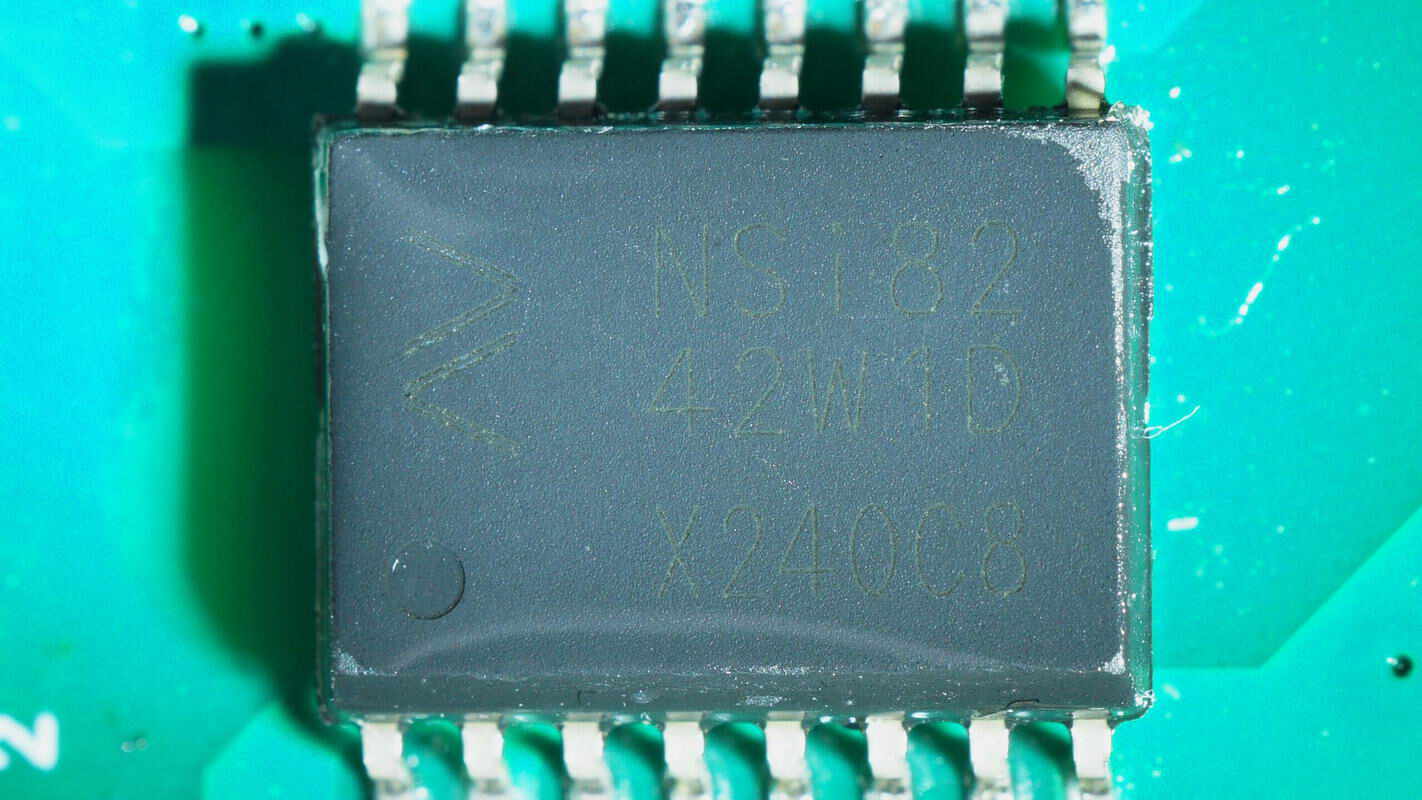

一颗隔离芯片来自纳芯微，型号NSi8242，为高可靠性四通道双向数字隔离器。
在小板后面焊接两颗高压滤波电容。

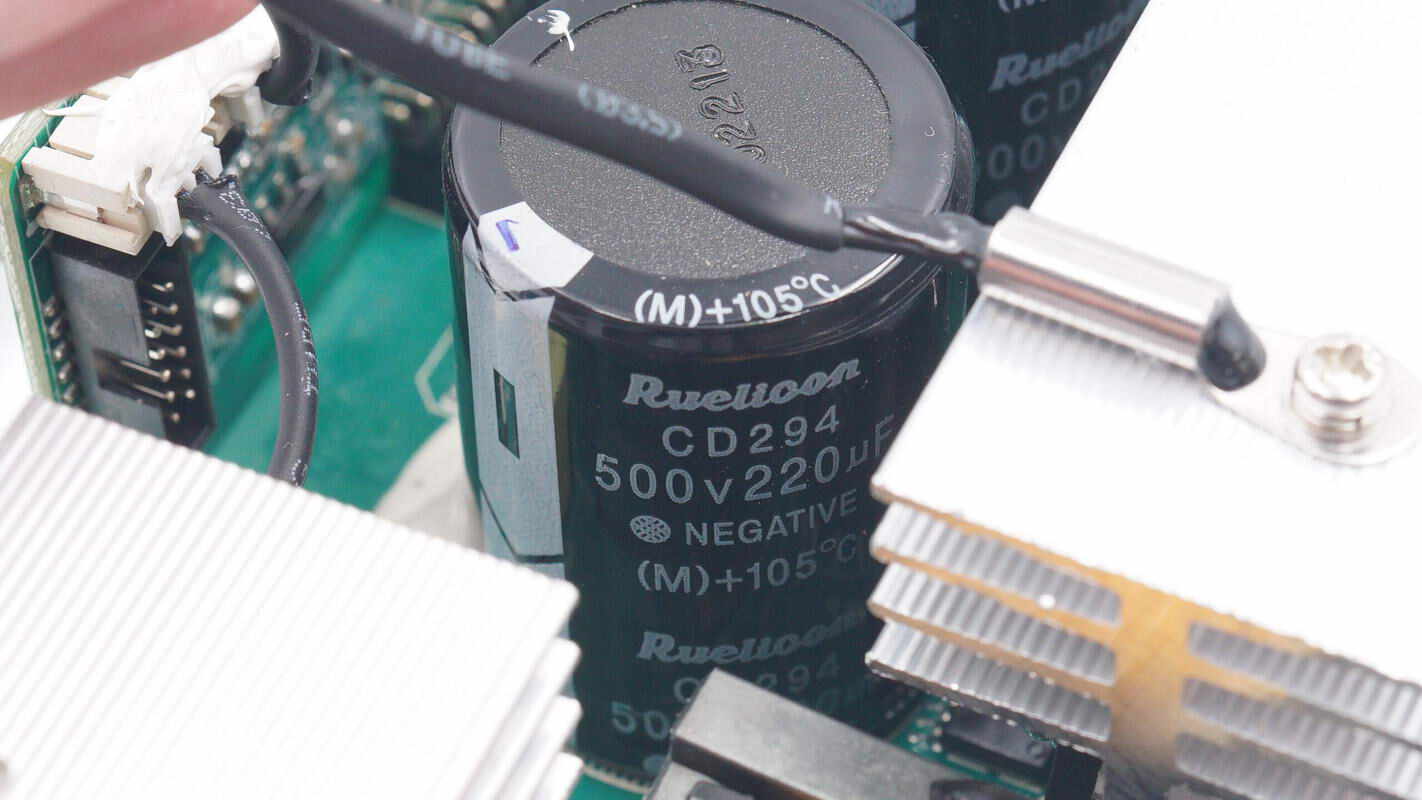

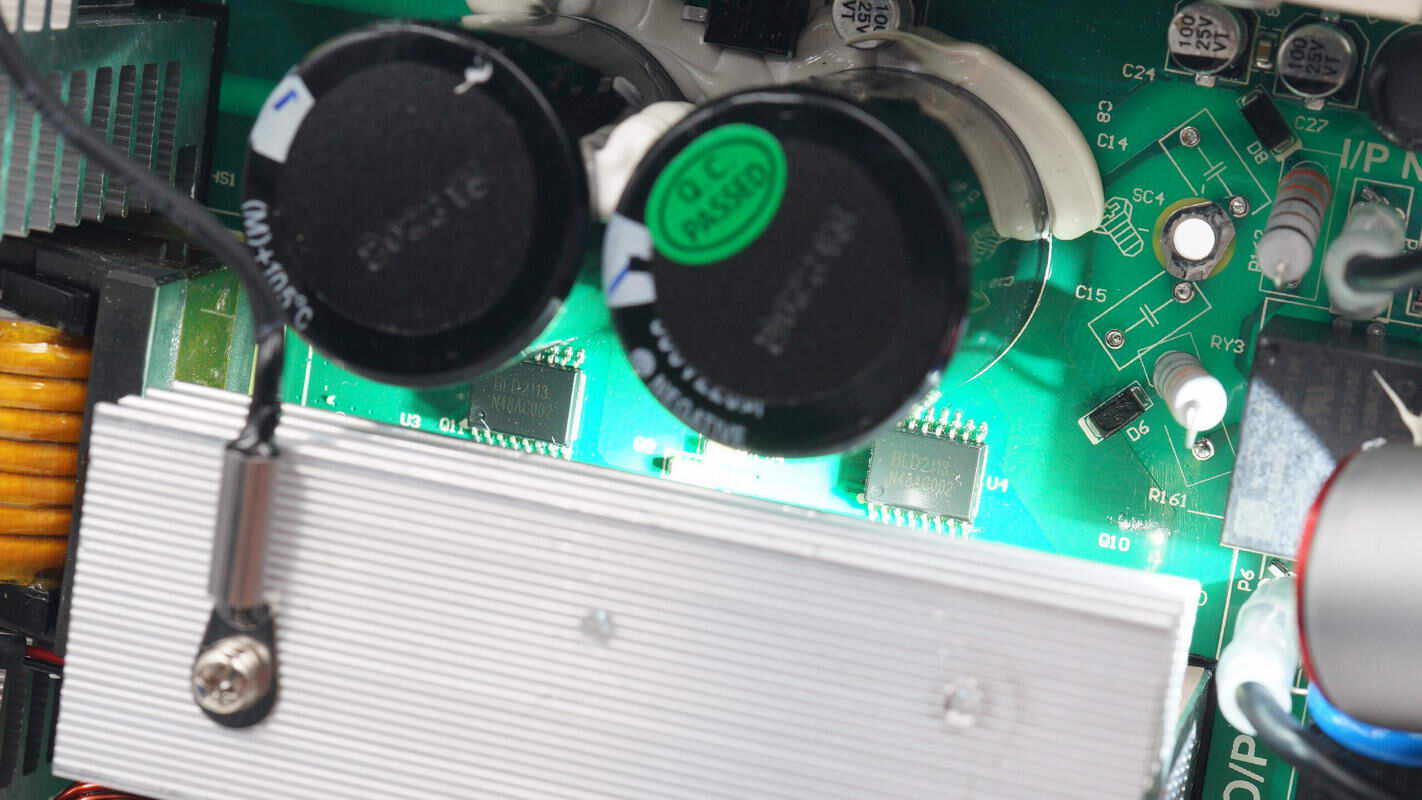

滤波电容来自深圳市瑞之林电子，规格为500V220μF，两颗并联。

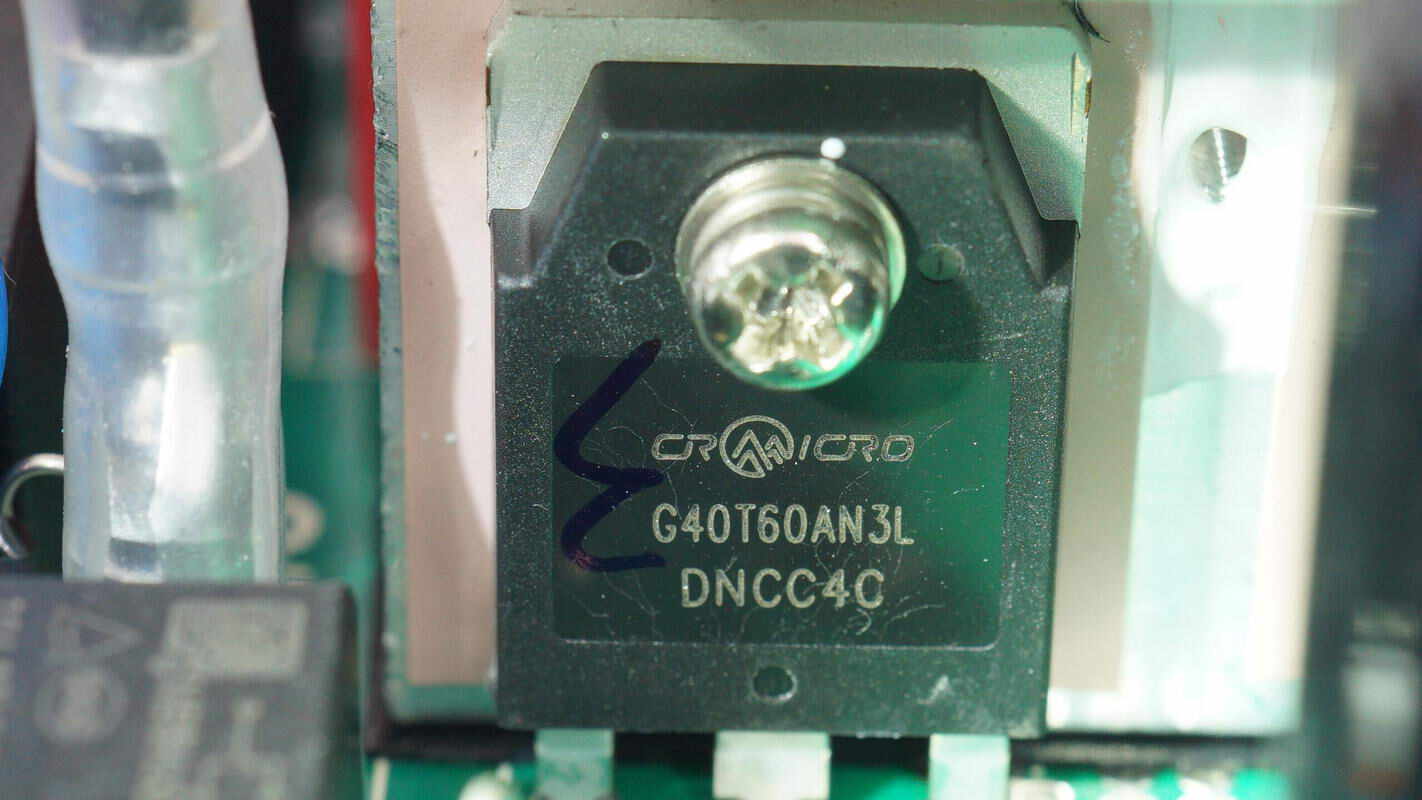

电解电容后面的散热片上焊接四颗IGBT，用于输出调制。型号CRG40T60AN3L，是一颗600V 40A的IGBT，采用TO247封装。

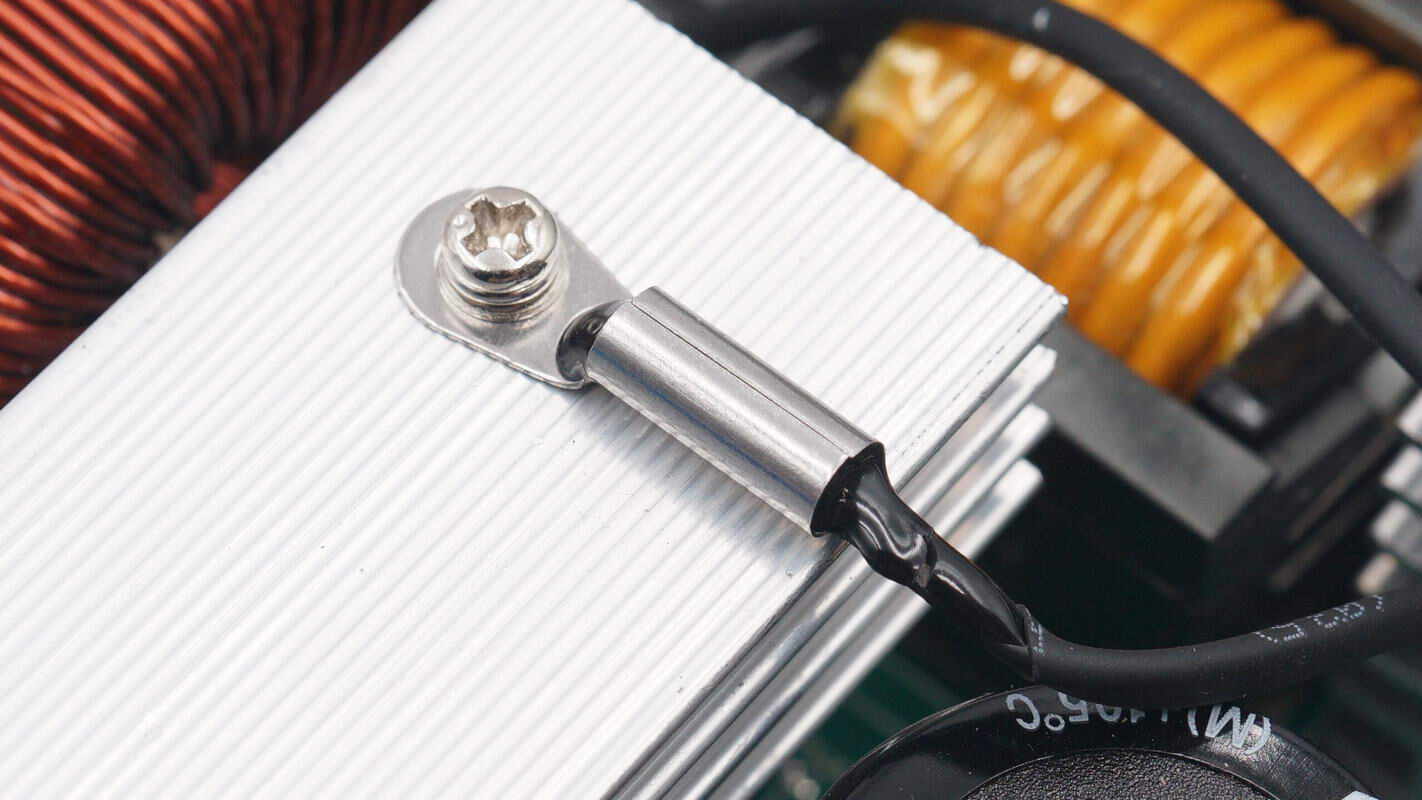

散热片上固定热敏电阻用于检测温度。
散热片和高压滤波电容之间焊接两颗隔离驱动器。

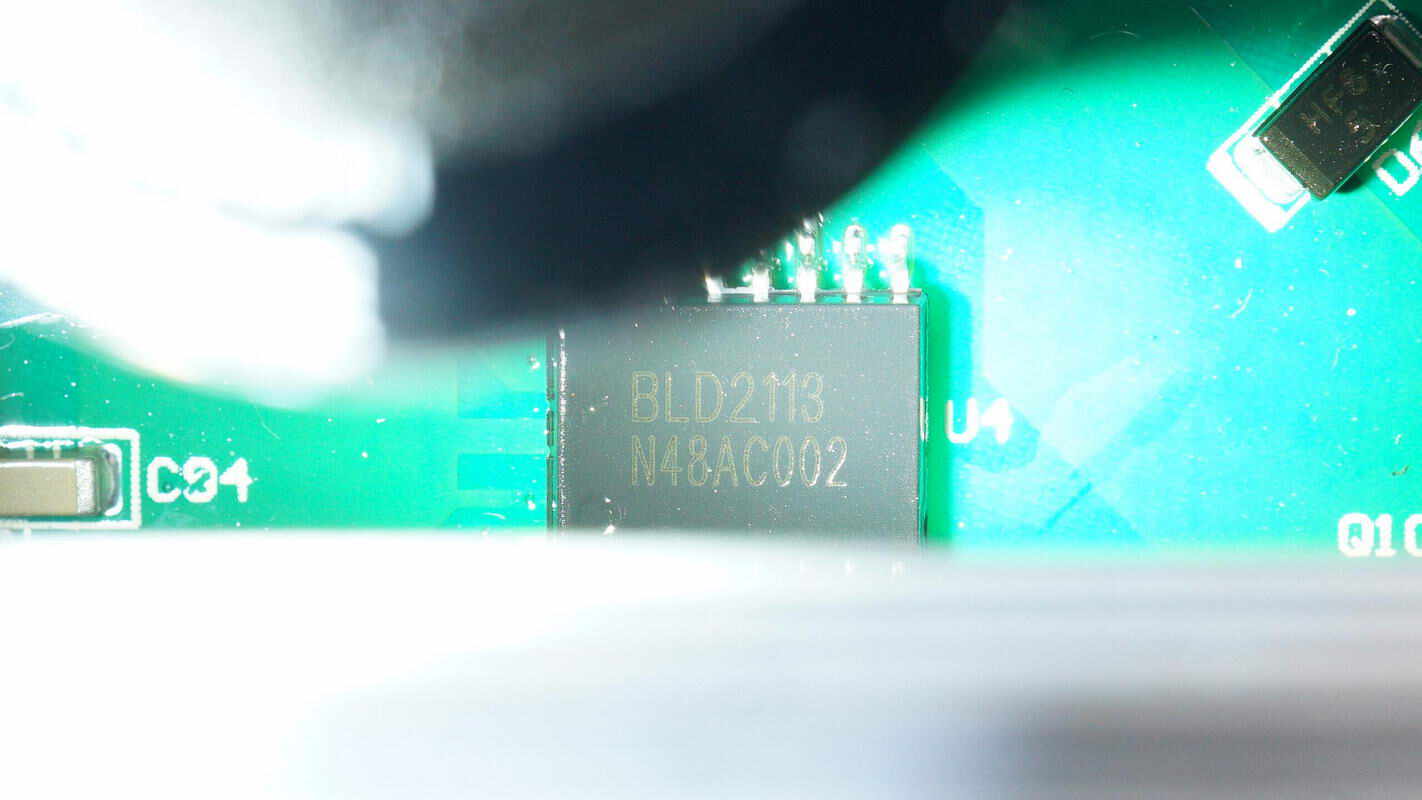

上海贝岭 BLD2113 用于IGBT驱动。

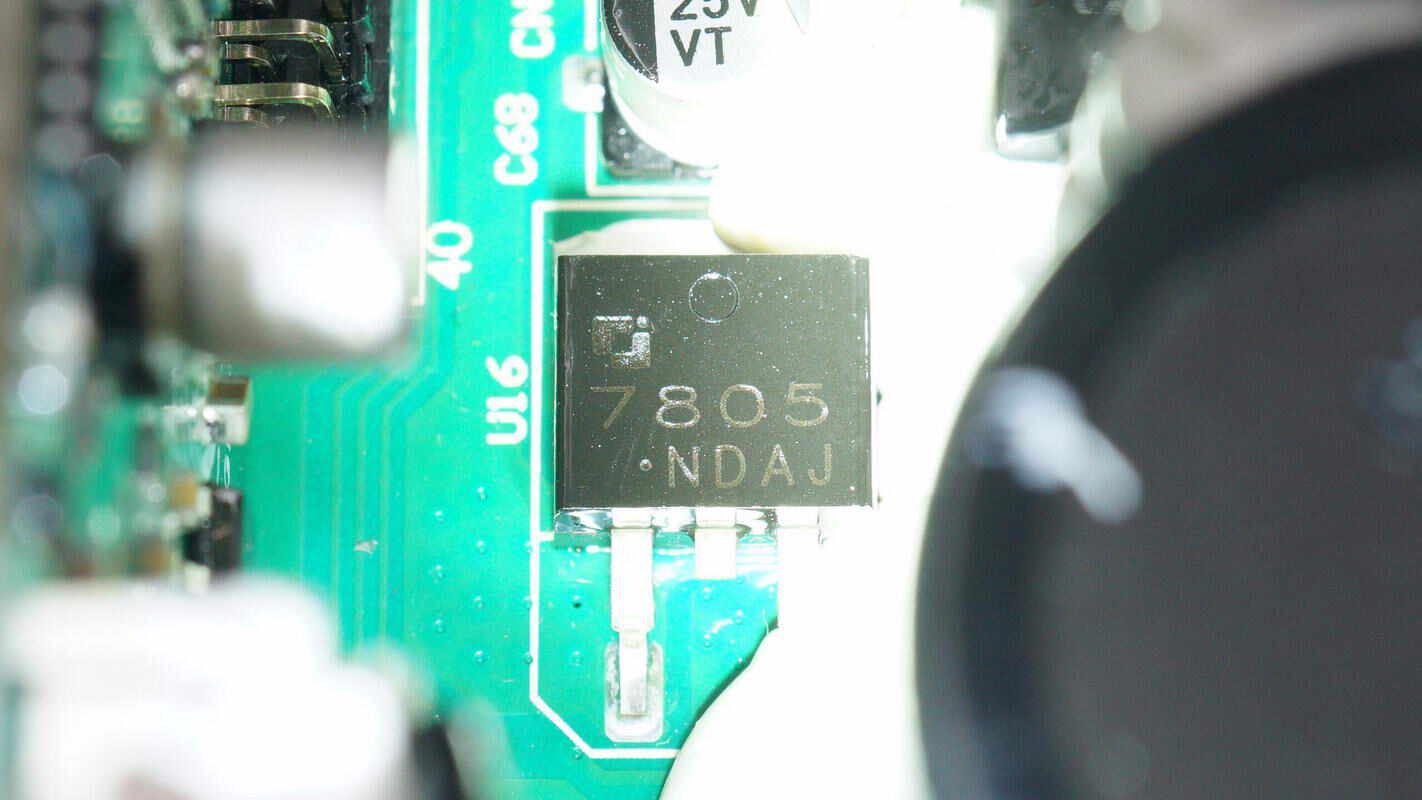

7805稳压芯片用于为控制小板供电。

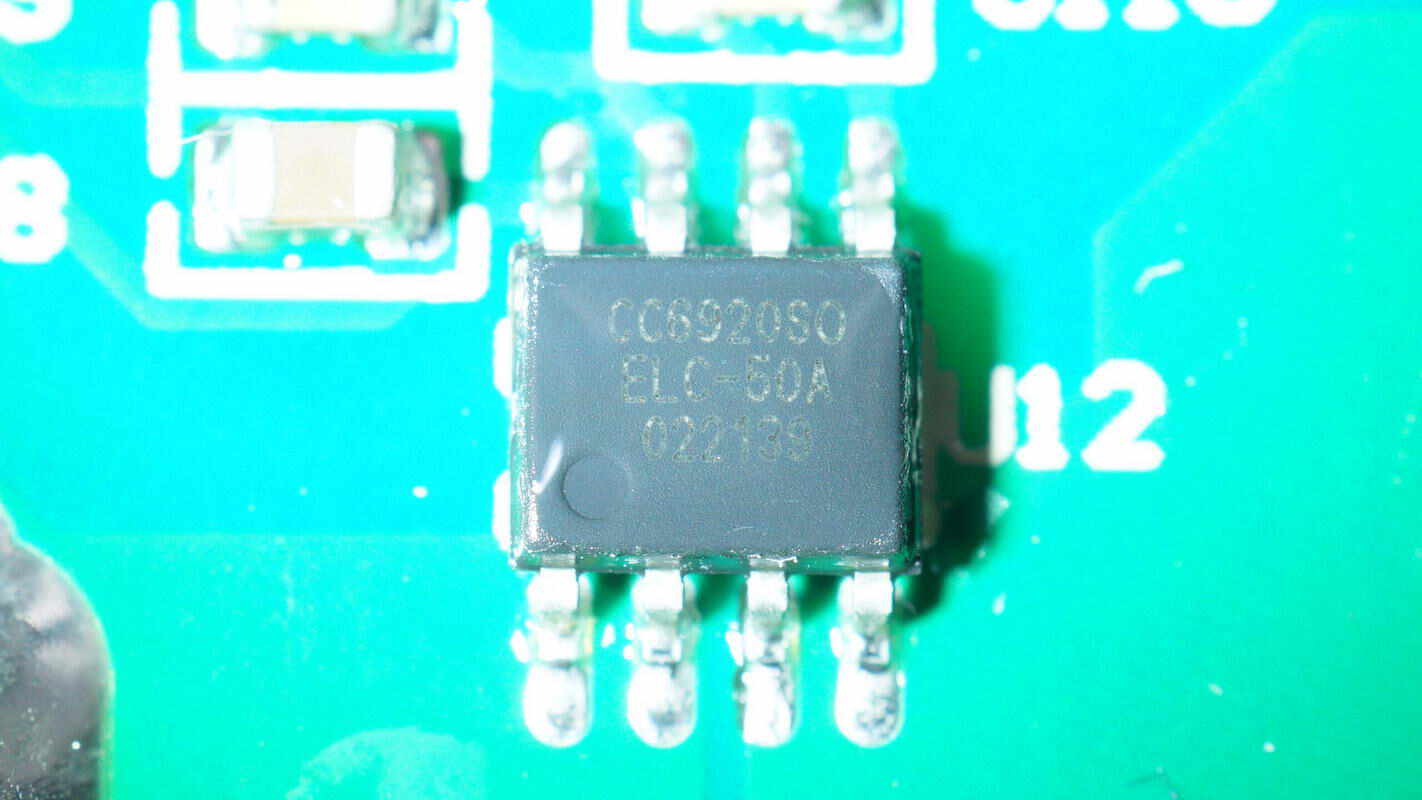

一颗电流传感器芯片来自crosschip芯进，型号CC6920SO，量程为50A。

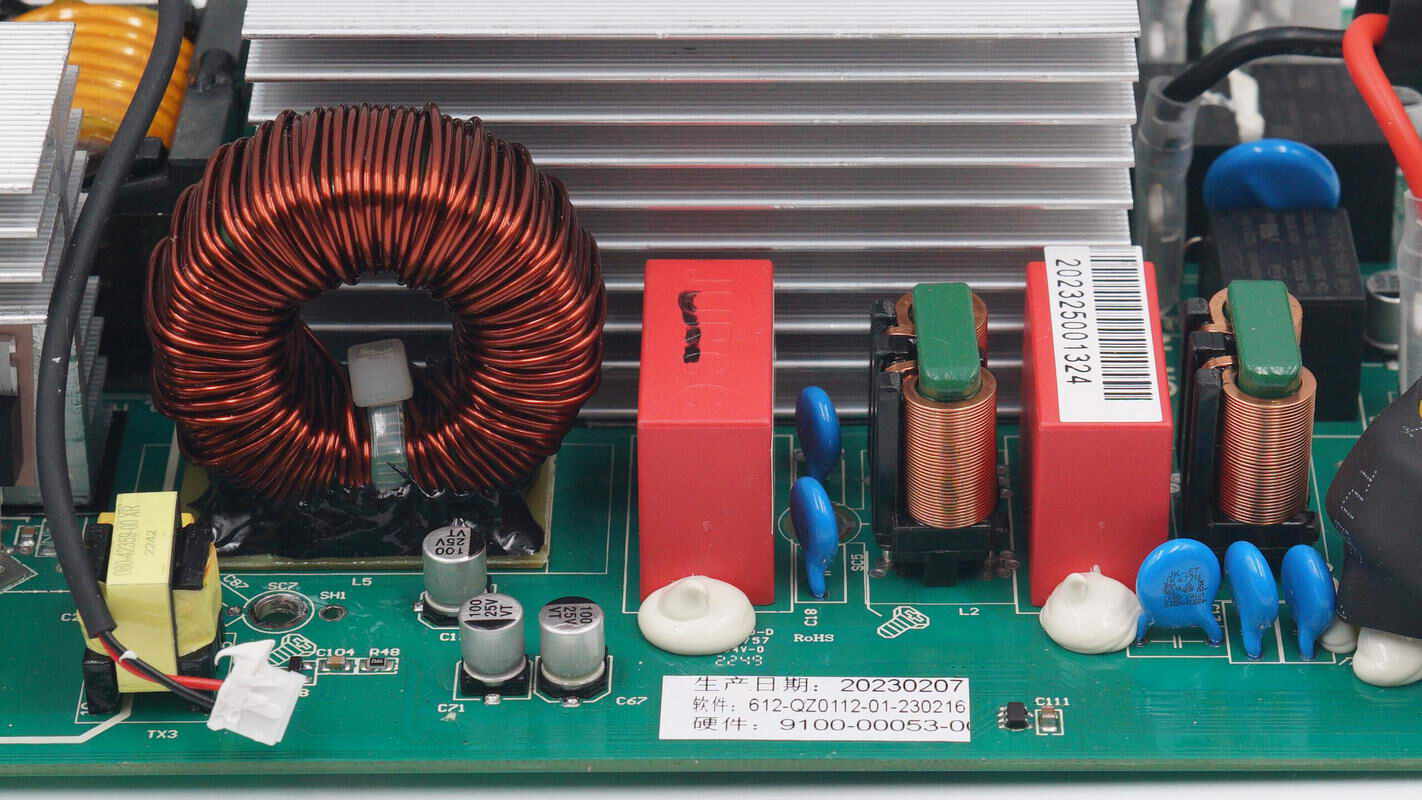

在散热片后方焊接滤波电感，滤波电容和共模电感等元件。

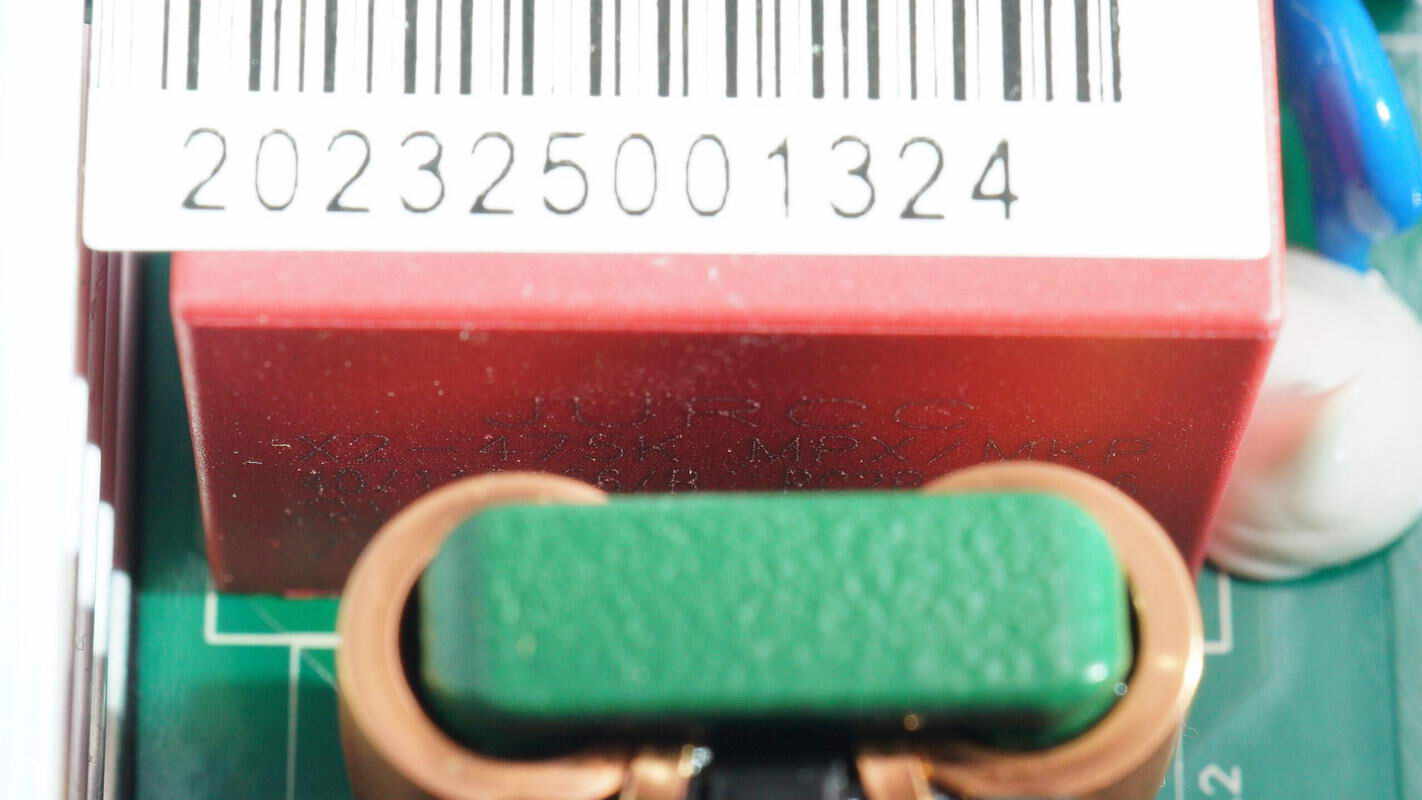

滤波电容来自JURCC捷威，容量为4.7μF。
侧面焊接连接器，输入输出导线通过插接件连接。
导线穿过磁环抑制高频干扰。
交流输入焊接一颗20A保险丝，用于输入过流保护。
三颗继电器用于输入输出切换。

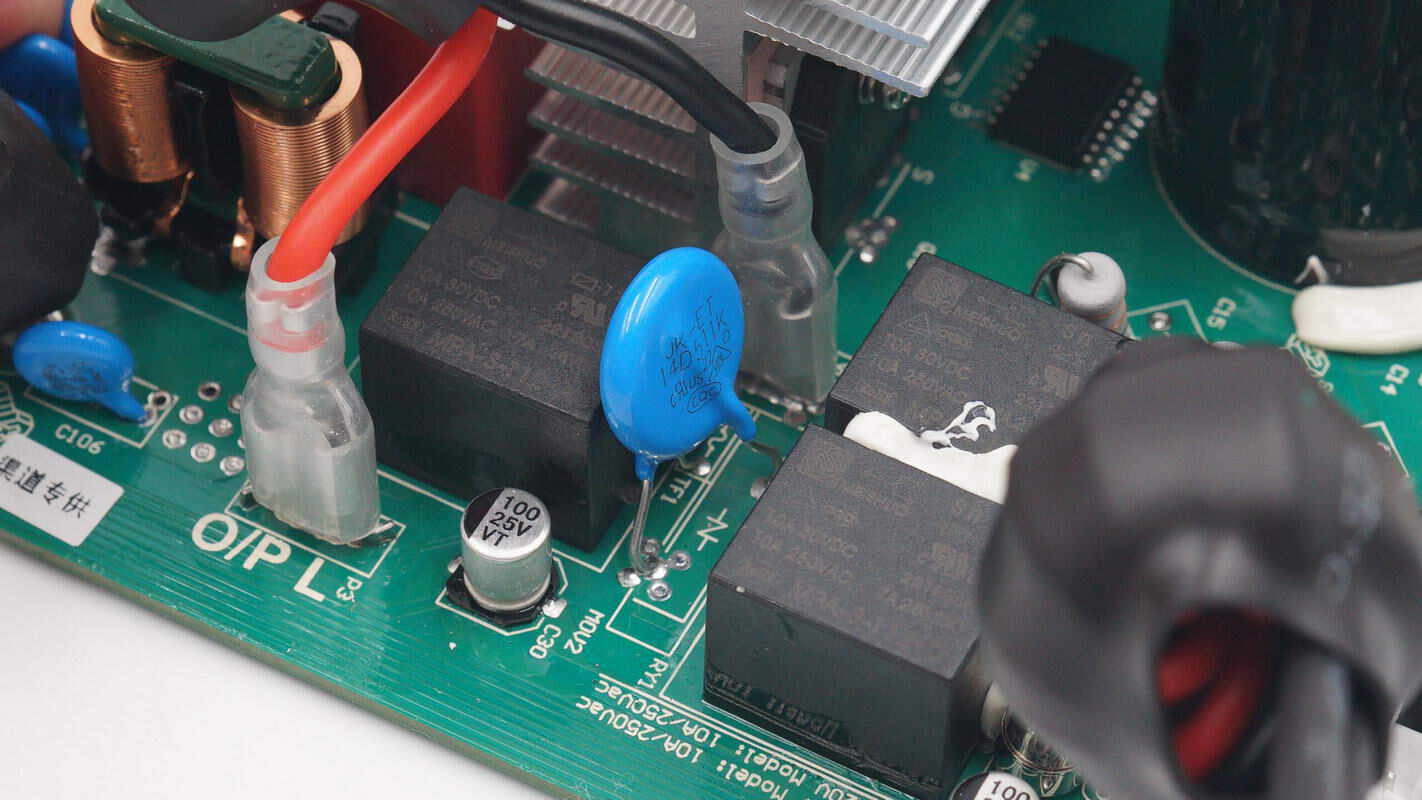

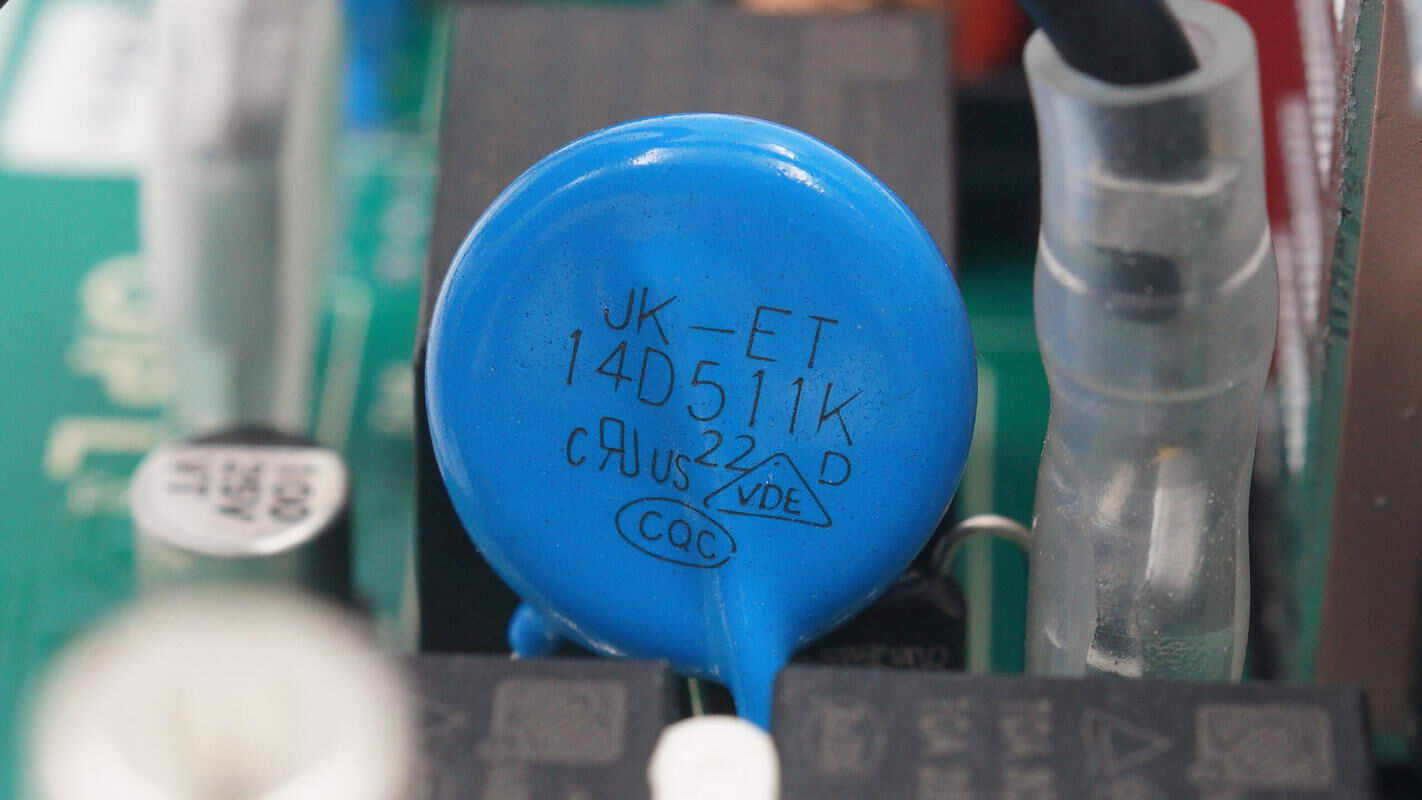

压敏电阻来自JK-ET建坤，规格为14D511K，用于浪涌过压保护。

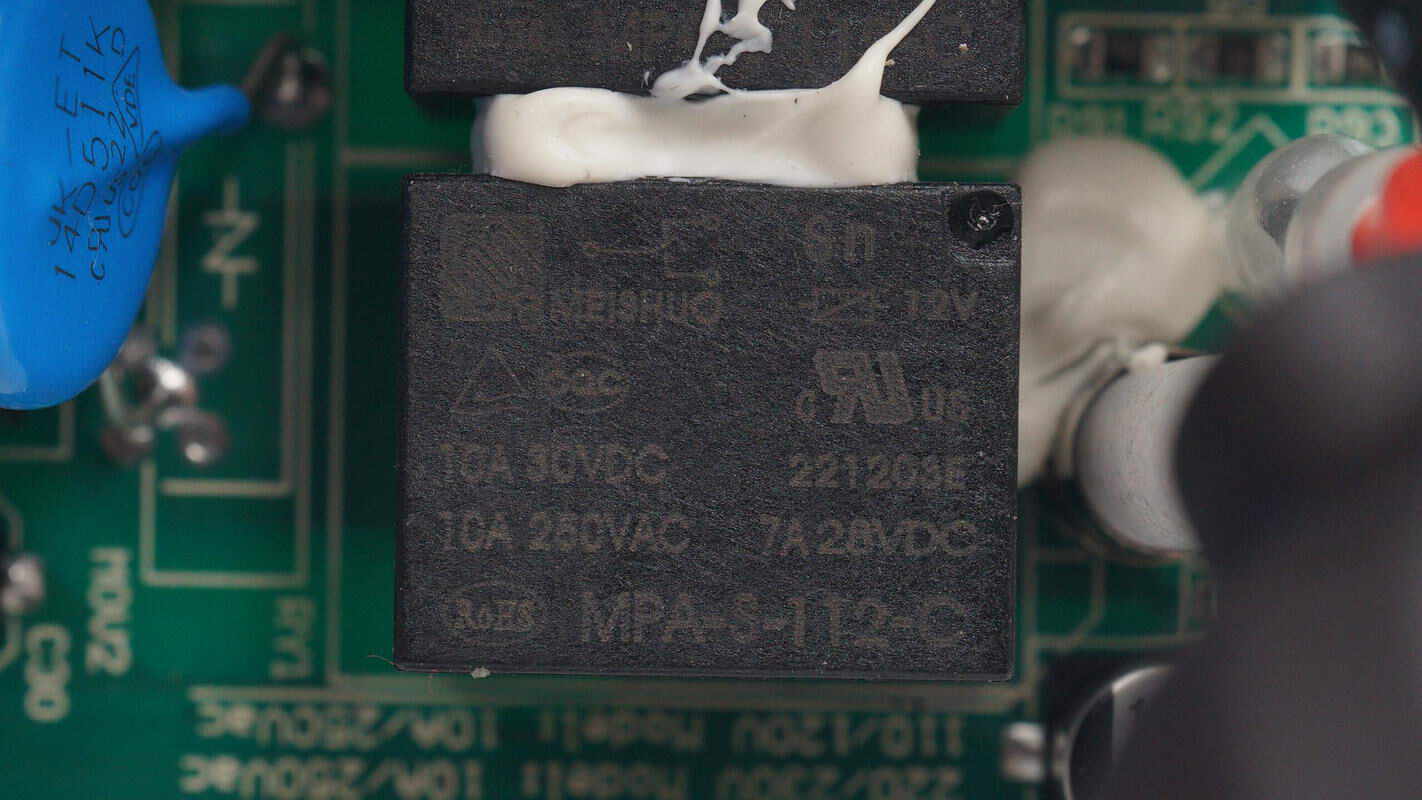

用于输入输出切换的继电器来自美硕，型号MPA-S-112A，线圈电压12V，触点电流10A。

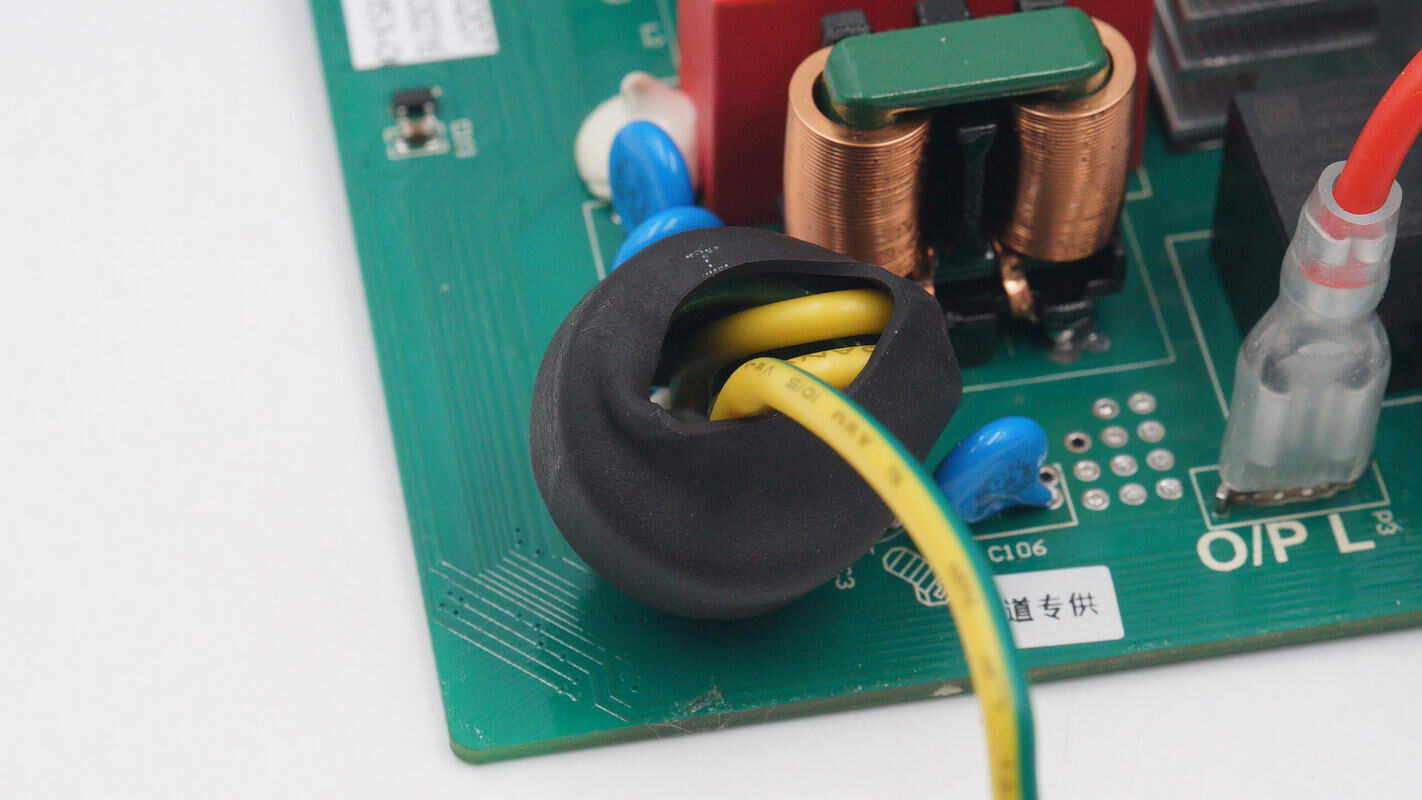

接地线也缠绕磁环抑制高频干扰。

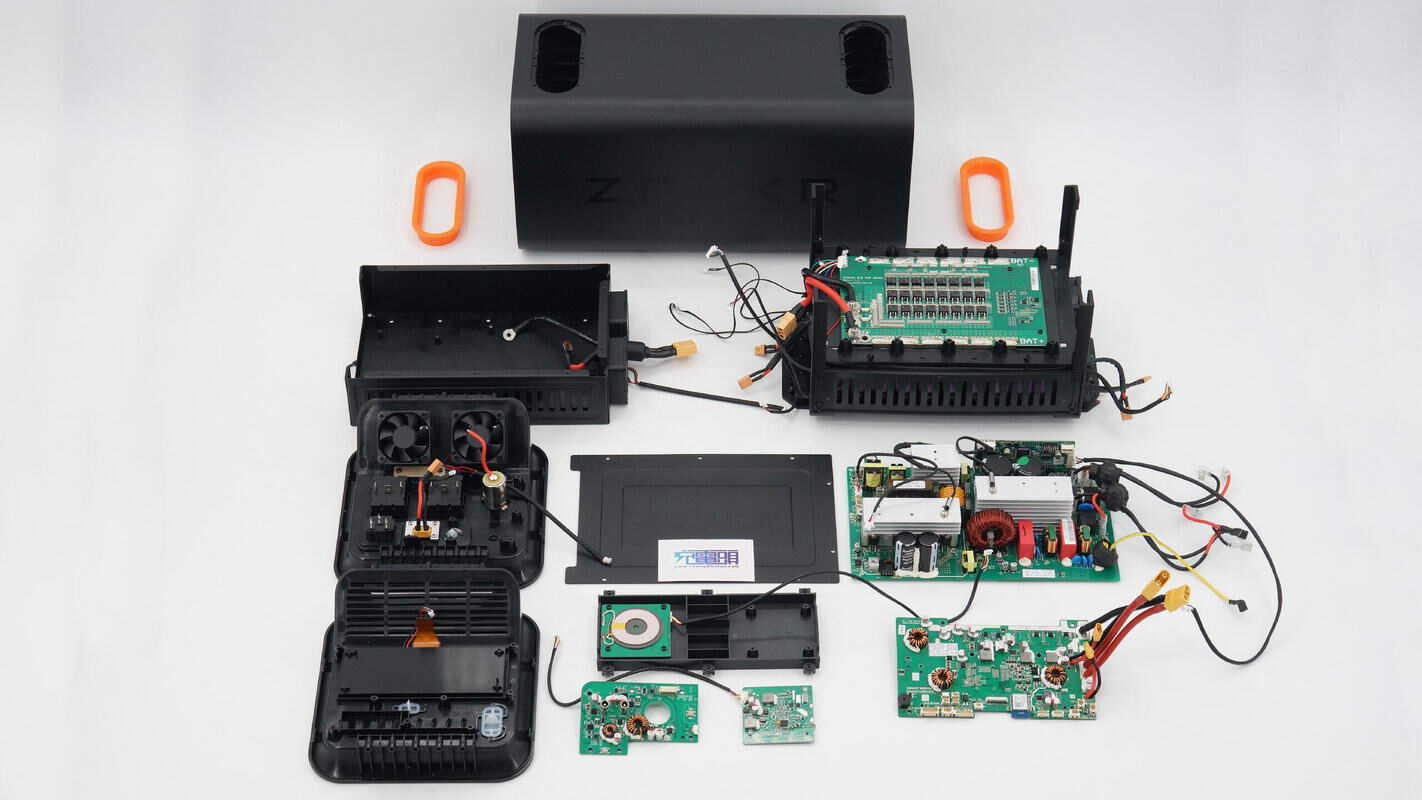

全部拆解一览，来张全家福。
充电头网拆解总结
极氪这款移动电源内置双向逆变模块，具备交流快充和交流输出能力，实质上是一款户外电源产品。极氪移动电源采用一体式外壳设计，采用长条方柱造型，在壳体两侧集成提手，便于移动。移动电源内置1058Wh锂电池，支持1200W逆变输出，峰值输出功率为2400W。
移动电源具备4个USB-C接口和4个USB-A接口。USB-C接口具备100W 双向快充，可为笔记本电脑充电，在侧面还设有LCD显示屏，可显示电源输入/输出功率，剩余电量和使用时间，方便用电管理。
充电头网通过拆解了解到，极氪移动电源采用模块化设计，USB面板和降压面板分别固定在两侧的面板中，电池组和双向逆变模块采用整体式设计，并配有风扇散热。电池组内置60颗比克21700电池，单颗容量为5000mAh，6串10并连接。使用创芯微CM1361和创芯微CM1270进行电池保护。
双向逆变模块采用TI德州仪器TMS320F28034进行整机控制，搭配多颗驱动器进行充放电控制。USB面板采用ST意法半导体STM32F103VCT6进行功能控制，屏幕显示控制，参数采集和保护控制。其中两路百瓦USB-C接口采用英集芯IP2368进行控制，其余接口也采用英集芯快充芯片。
移动电源内置六个风扇，分别用于双向逆变模块和电池组散热，加快空气流通，及时带走产生的热量。移动电源内部电路板整体涂有三防漆保护，电池保护板和逆变器均配有保险丝进行过流保护，电池组采用三颗热敏电阻进行过热保护，确保使用安全。
