前言
当涉及到充电时,不同手机品牌的私有协议多样性成为一个明显的问题。每个手机制造商似乎都倾向于采用独特的充电标准和协议,这导致了一个令人困扰的情况:用户需要使用特定品牌的充电器才能获得最佳的充电效果。
这种情况就意味着如果你使用了不匹配的充电器,充电速度可能会大大降低,因此用户需要购买并携带多个充电器,以适应各种设备。而快充协议芯片通过内置多种充电协议使设备能够快速识别并适应各种充电器,以最大程度地提高充电速度和效率。这不仅节省了用户宝贵的时间,还有助于减少电池损耗,延长电池寿命。
充电头网知悉英集芯推出了一款集成市面上绝大多数主流快充协议的快充协议芯片IP2756,这款芯片可以提供更快的充电速度,能为用户提供了更加智能、安全的充电解决方案,十分符合现代生活方式的需求。
英集芯IP2756

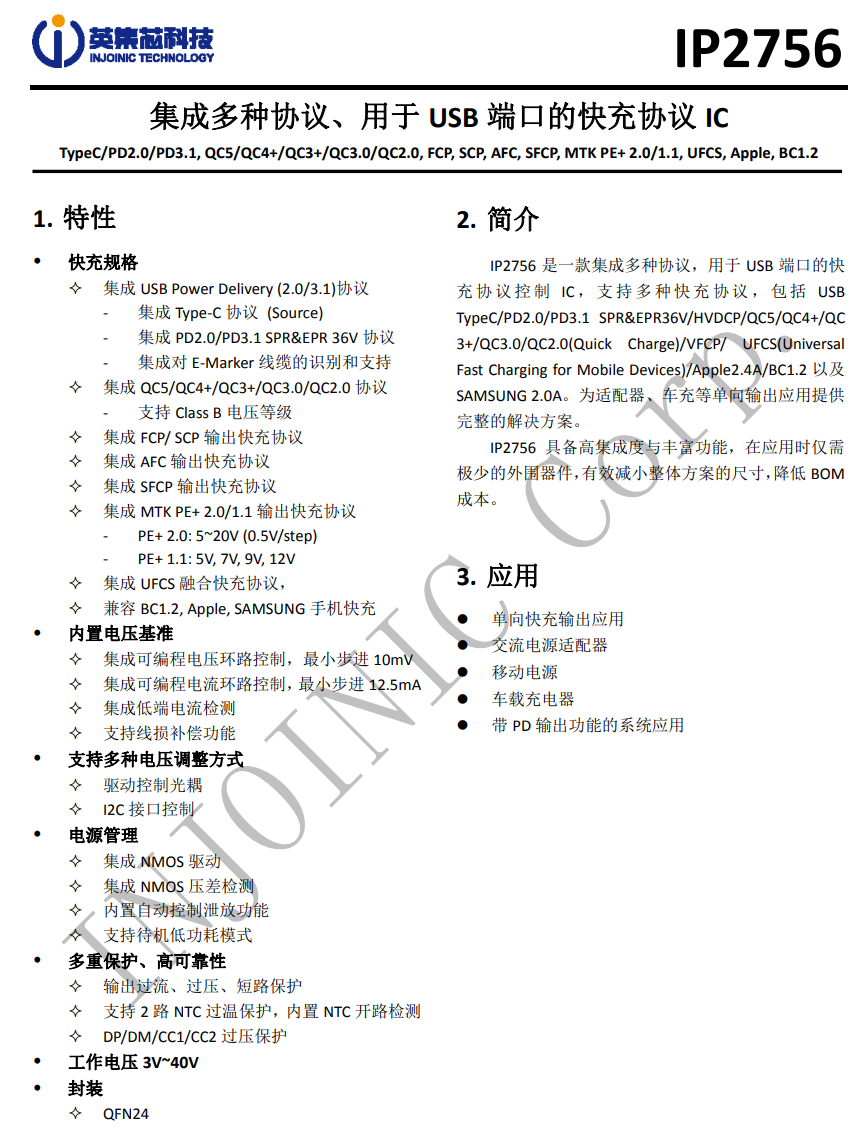

英集芯IP2756是一款集成多协议用于USB端口的快充协议芯片,其内部集成USB PD3.1等市面主流快充协议,通过了UFCS融合快充认证,支持Type-C协议、对E-Marker线缆的识别与支持与class B的电压等级,并向下兼容BC1.2、APPLE、SAMSUNG等手机快充。
![通过UFCS融合快充认证,英集芯推出支持USB PD3.1快充协议芯片IP2756-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/09/2023090610433789.png)
英集芯IP2756内部集成最少步进为10mV的可编程电压环路控制与最小步进为12.5mA的可编程电流环路控制,并集成低端电流检测与支持线损补偿功能。支持驱动控制光耦与I2C接口控制。电源内集成NMOS驱动与压差检测,内置自动控制泄放功能,支持待机低功耗模式。IP2756具有输出过流过压、短路保护等多种保护机制,支持2路NTC过温保护,内置NTC开路检测与DP/DM/CC1/CC2过压保护,同时提供了更高的耐压等级,支持 EPR 28V~36V精简外围的设计,通过扩展可以支持EPR48V并提供更大的存储空间。在多协议应用上,客户不用再做协议的取舍,能够提供更高的ESD防护能力,有效提升产品可靠性,支持更大的电流范围。
![通过UFCS融合快充认证,英集芯推出支持USB PD3.1快充协议芯片IP2756-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/09/2023090610434049.jpeg)

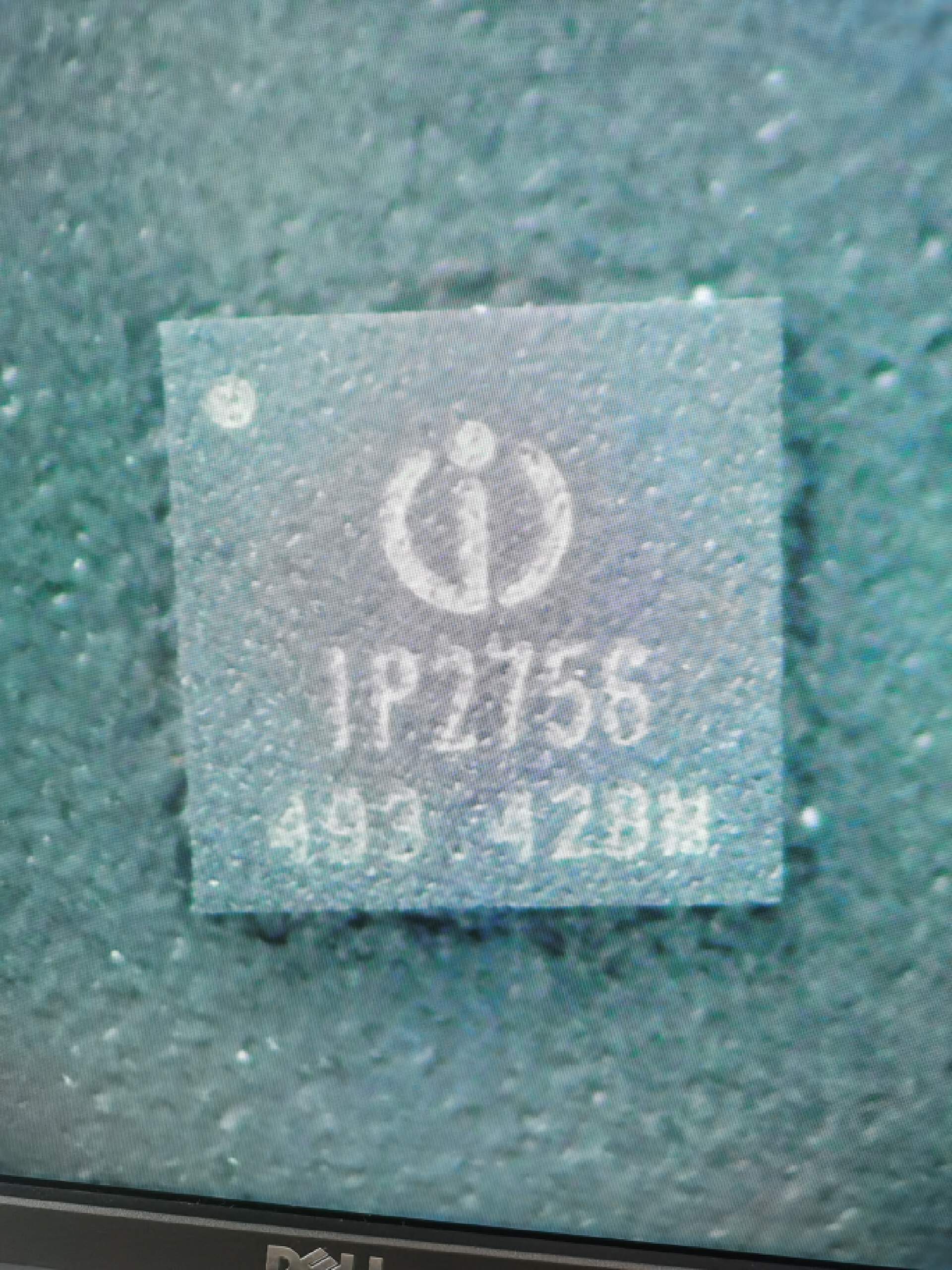

英集芯IP2756采用QFN24进行封装,具有高度集成与各种丰富的功能,在应用时仅需少量的外部器件即可实现全部的功能,有效减少整体方案尺寸,大大降低BOM成本,可广泛应用在充电适配器、移动电源、车载充电器以及带PD输出功能系统应用中。
充电头网总结
IP2756芯片是一款集成多协议的USB端口快充协议芯片,支持USB PD3.1、Class B电压等级,并通过UFCS认证。其内部集成电压和电流环路控制,可编程性强,具备低功耗模式和广泛的电压范围。这一芯片还支持Type-C协议、E-Marker线缆识别,兼容多种手机快充标准,提供了高度的充电兼容性。同时,IP2756内置多重保护机制,包括过流、过压、短路等,确保充电过程的安全性,是一款适用于高效快充和电磁兼容性严格要求的强大快充协议芯片。
