前言
在氮化镓快充市场不断拓展的过程中,电源技术水平也在不断提升,起初的氮化镓快充电源一般需要采用控制器+驱动+氮化镓功率器件组合设计,不仅电路布局较为复杂,产品开发难度相对较大,而且成本也比较高。
为了实现更高的功率密度并降低外围器件数量,目前已有许多电源芯片厂商在着手布局集成度更高的合封氮化镓芯片产品线,用一颗芯片完成氮化镓功率器件、PWM控制、驱动、保护等功能,既能够提升整体方案的性能,同时也能减少PCB板的占用,缩小尺寸并减少物料成本。
合封氮化镓芯片的应用范围广泛,包括电子设备、通信设备、电动汽车充电器、工业电源以及可再生能源系统等。这些芯片不仅可以提供高效的电源转换,还常常包括多种保护功能,如过压保护、过流保护和温度保护,以确保电源系统的安全性和可靠性。
诚芯微合封氮化镓

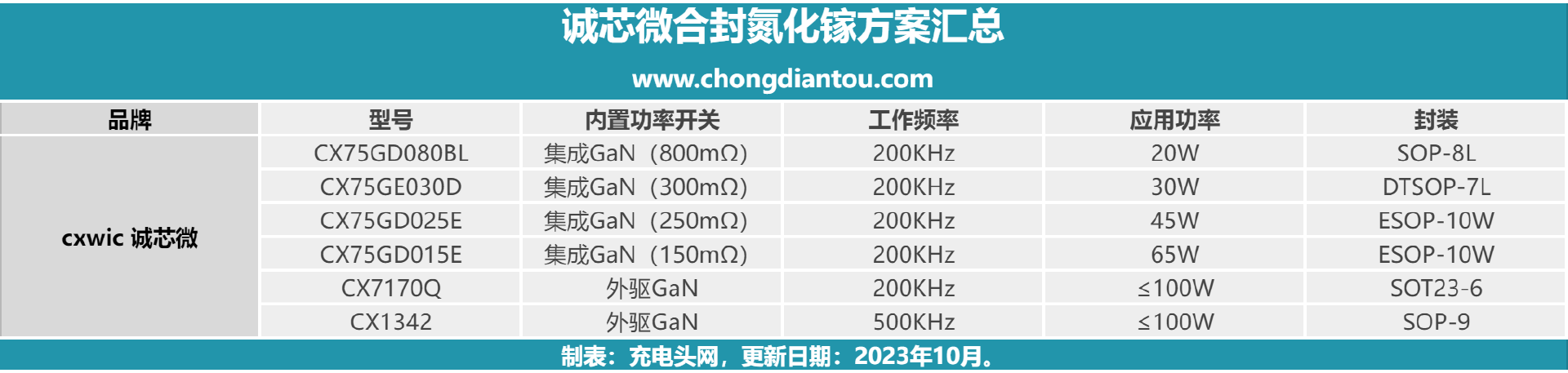

截止23年10月,诚芯微已推出六款氮化镓AC-DC芯片,功率范围涵盖20W-100W。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110255741.png)
目前诚芯微推出的六款氮化镓AC-DC芯片的型号分别为CX75GD080BL、CX75GE030D、CX75GD025E、CX75GD015E、CX7170Q、CX1342,其中前四款采用集成GaN,CX7170Q、CX1342采用外驱GaN。
CX75GD080BL

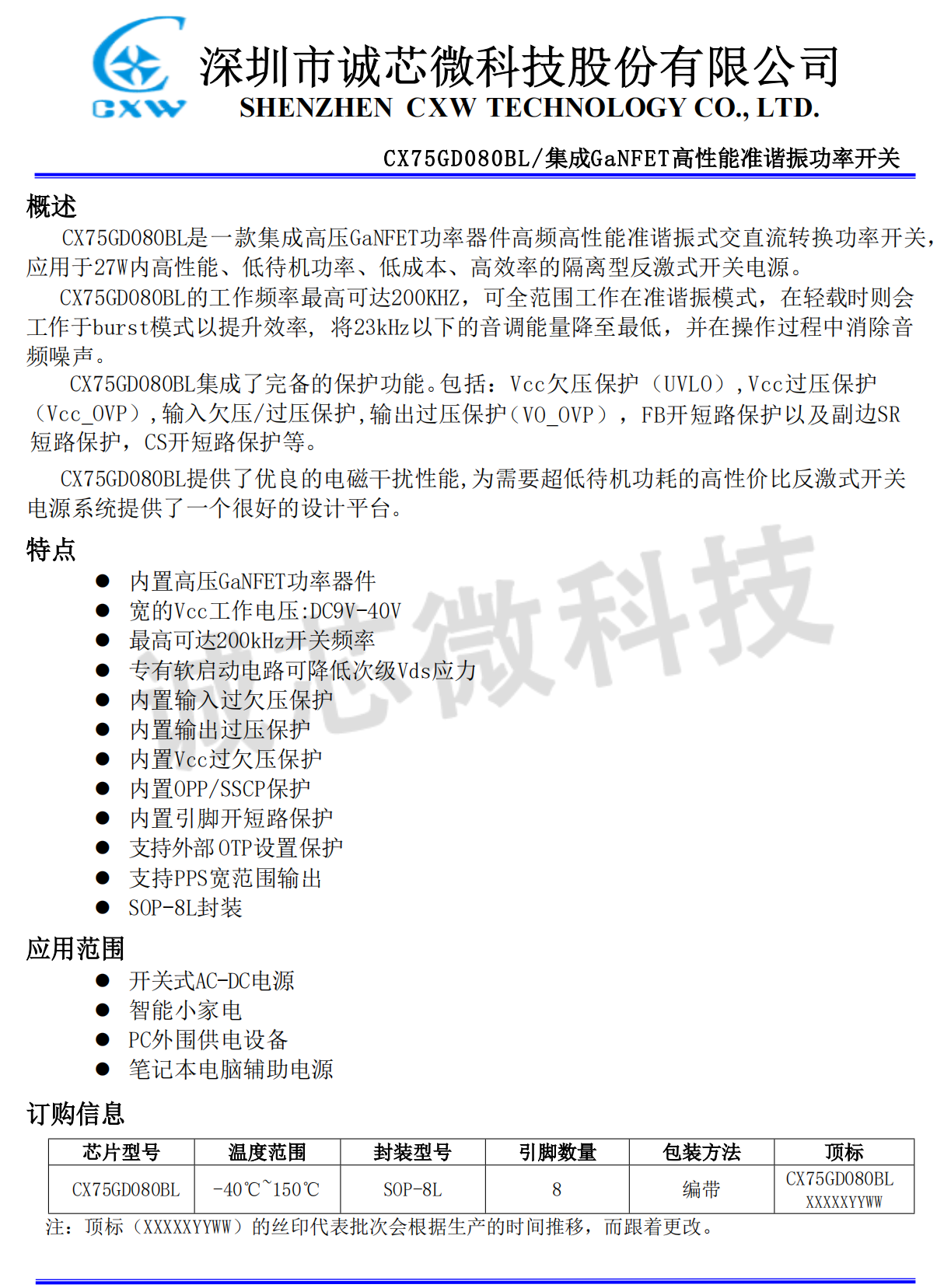

诚芯微CX75GD080BL是一颗内部集成高压氮化镓开关管的高频高性能准谐振电源芯片,适用于27W内开关电源应用。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110260168.jpeg)
CX75GD080BL这款芯片的工作频率高达200KHz,支持全功率范围准谐振模式运行,轻载支持突发模式提升效率。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110260673.png)
诚芯微 CX75GD080BL集成VCC供电欠压/过压保护,输入欠压/过压保护,输出过压保护,FB引脚开路/短路保护,同步整流管短路保护,电流取样电阻开路/短路保护。芯片采用SOP8L封装,适用于PD快充和电源适配器应用。
相关阅读:
1、简单可靠亦更具成本优势,11家厂商推出12款20W合封氮化镓芯片
CX75GE030D
CX75GE030D是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关,适用于36W内开关电源应用。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110262387.jpeg)
CX75GE030D具有9V-40V的Vcc工作电压范围,开关频率最高可达200kHz,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率,将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。CX75GE030D还配备有专有软启动电路可降低次级Vds应力,大大提高了系统的稳定性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110263480.png)

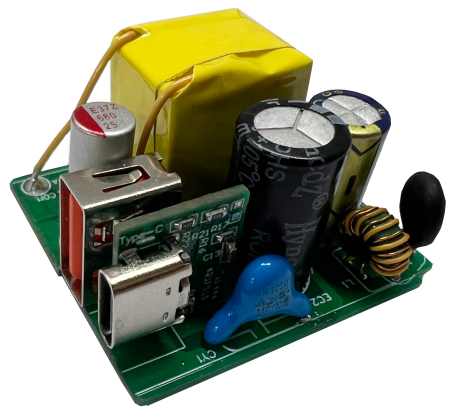

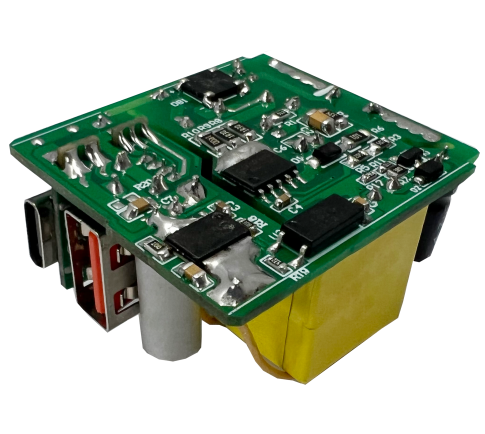

CX75GE030D方案demo展示。
CX75GE030D内置了多重保护功能,如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等,确保了系统的可靠性和安全性。支持外部OTP设置保护,进一步增强了应用的安全性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110263583.png)
CX75GE030D采用DTSOP-7L封装形式安装,适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及笔记本电脑辅助电源等多种场景,为各种电源应用提供高效稳定的解决方案。
CX75GD025E
CX75GD025E是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关,
适用于45W内开关电源应用。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110263769.jpeg)
CX75GD025E具有9V-40V的Vcc工作电压范围,开关频率最高可达200kHz,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率,将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。CX75GD025E还配备有专有软启动电路可降低次级Vds应力,大大提高了系统的稳定性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110264698.png)

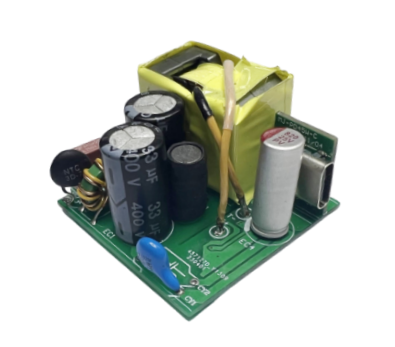

CX75GD025E方案demo展示。
CX75GD025E内置了多重保护功能,如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等,确保了系统的可靠性和安全性。支持外部OTP设置保护,进一步增强了应用的安全性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110264928.jpeg)
CX75GD025E采用ESOP-10W封装形式安装,适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及笔记本电脑辅助电源等多种场景,为各种电源应用提供高效稳定的解决方案。
CX75GD015E

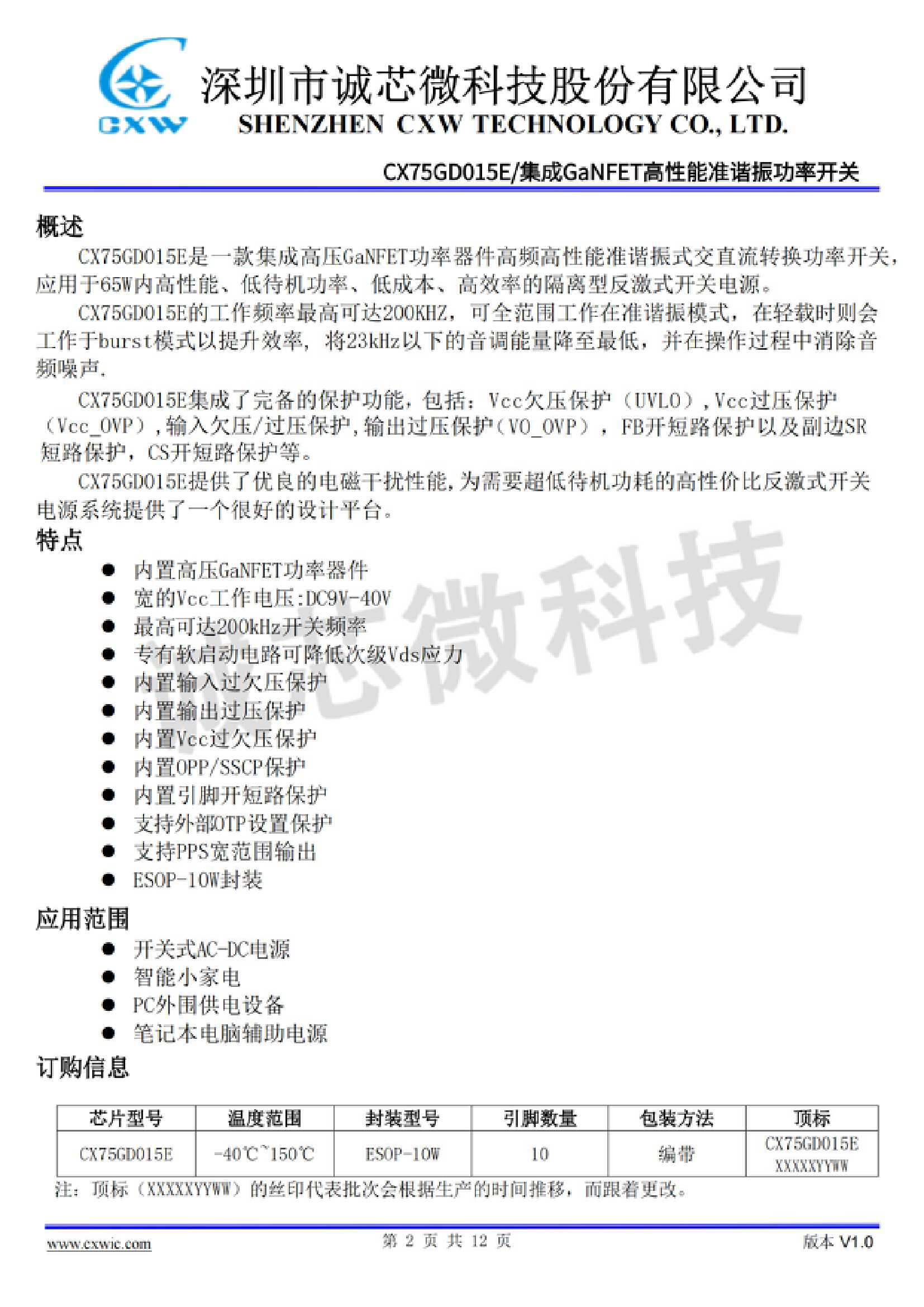

CX75GD015E是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关,
适用于65W内开关电源应用。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110265314.jpeg)
CX75GD015E具有9V-40V的Vcc工作电压范围,开关频率最高可达200kHz,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率,将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。CX75GD015E还配备有专有软启动电路可降低次级Vds应力,大大提高了系统的稳定性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110270049.png)

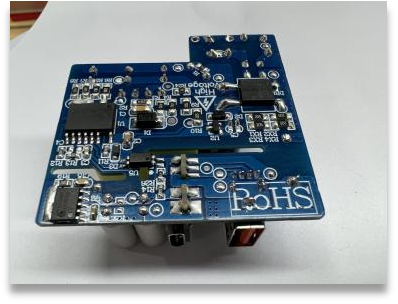

CX75GD015E方案demo展示。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110270253.png)
CX75GD015E内置了多重保护功能,如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等,确保了系统的可靠性和安全性。支持外部OTP设置保护,进一步增强了应用的安全性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110270437.jpeg)

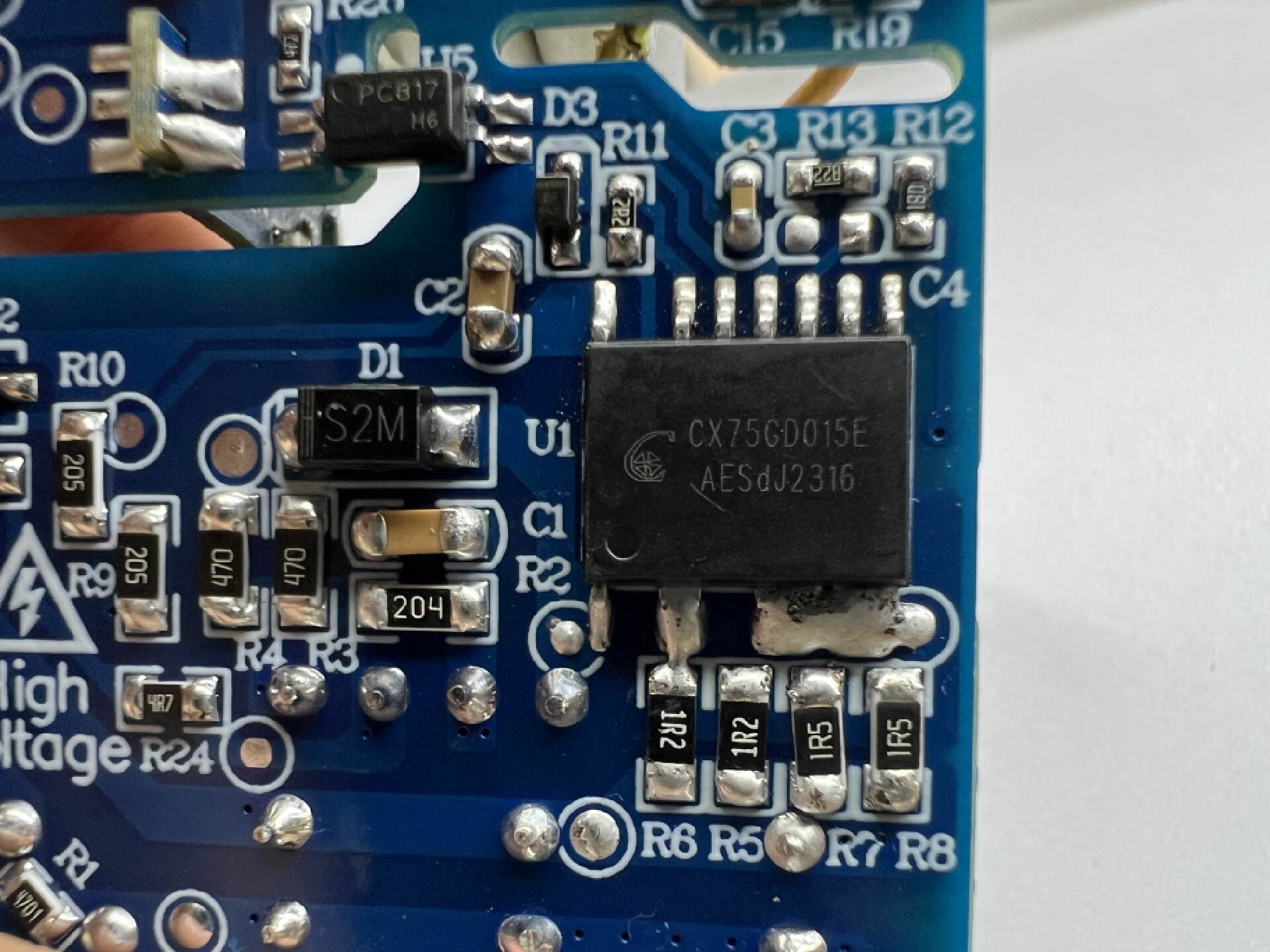

CX75GD015E采用ESOP-10W封装形式安装,适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及笔记本电脑辅助电源等多种场景,为各种电源应用提供高效稳定的解决方案。
CX7170Q
CX7170Q是一款应用于GaNFET功率器件高频高性能准谐振式交直流转换功率开关控制
器,可应用于100W内高性能、低待机功率、低成本、高效率的隔离型反激式开关电源。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110270744.jpeg)
CX7170Q内置6V GaNFET驱动线路,具有9V-40V的Vcc工作电压范围,开关频率最高可达200kHz,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率,将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。CX7170Q还配备有专有软启动电路可降低次级Vds应力,大大提高了系统的稳定性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110271331.png)

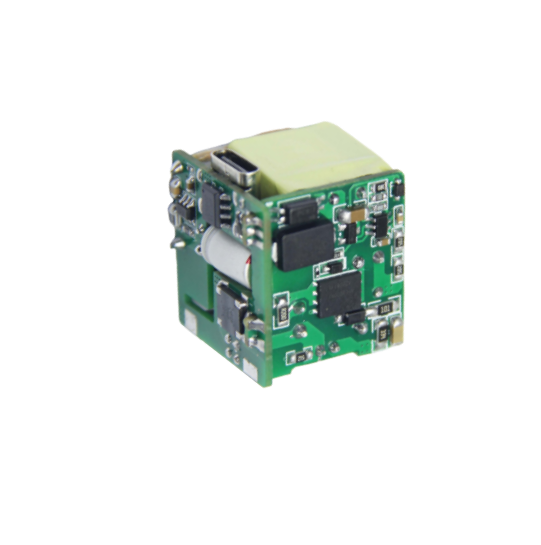

CX7170Q方案demo展示。
CX7170Q内置了多重保护功能,如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等,确保了系统的可靠性和安全性。支持外部OTP设置保护,进一步增强了应用的安全性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110271638.png)

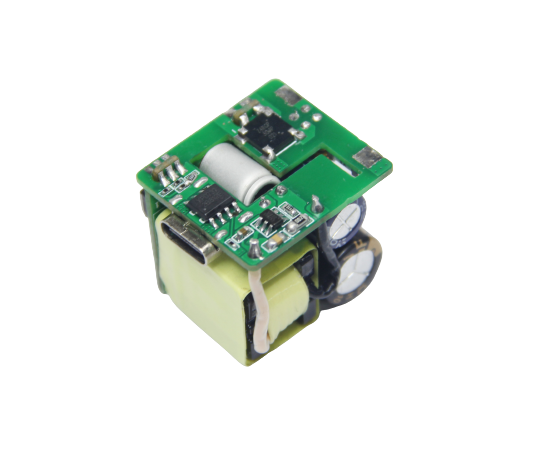

CX7170Q提供了优良的电磁干扰性能,为需要超低待机功耗的高性价比反激式开关电源
系统提供了一个很好的设计平台。采用ESOP-10W封装形式安装,适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及笔记本电脑辅助电源等多种场景,为各种电源应用提供高效稳定的解决方案。
CX1342

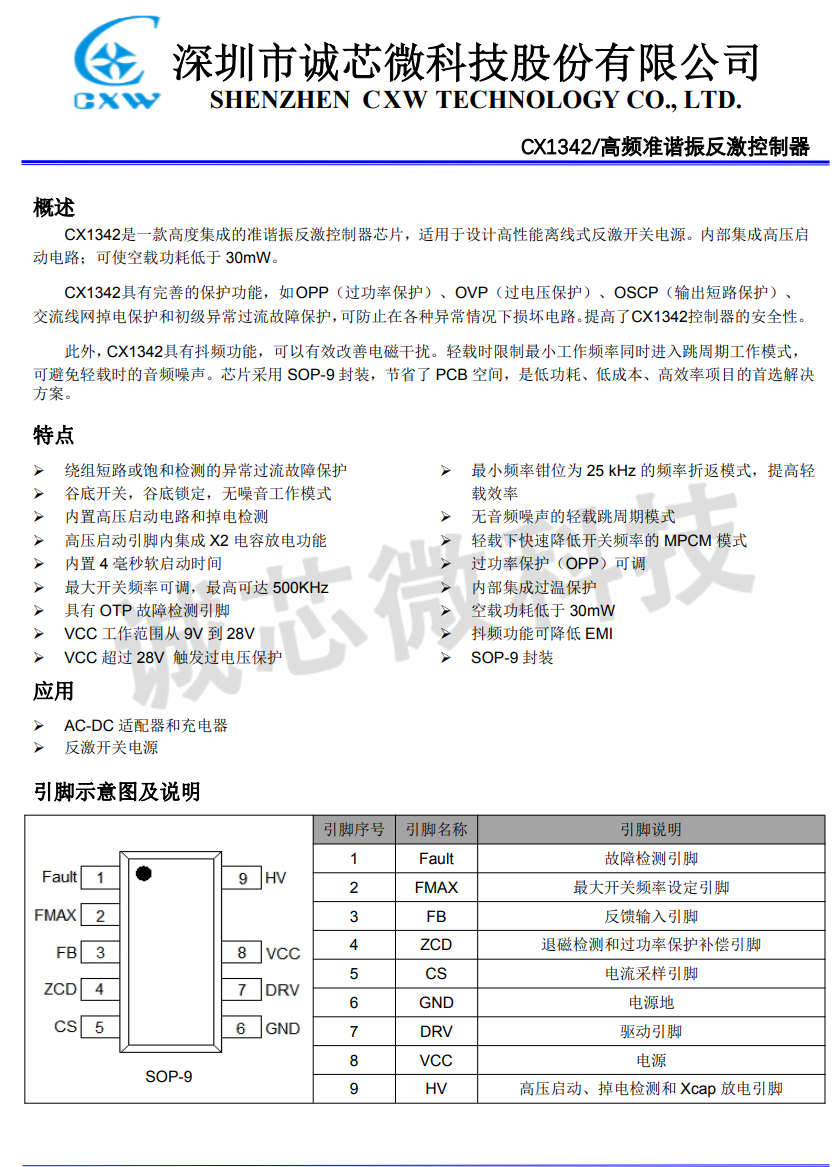

CX1342是一款高度集成的准谐振反激控制器芯片,适用于设计高性能离线式反激开关电源,内部集成高压启动电路,可使空载功耗低于30mW。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110271929.png)
CX1342拥有绕组短路或饱和检测的异常过流故障保护功能,确保电路在异常情况下得到保护,并采用了谷底开关和谷底锁定技术,实现了无噪音工作模式,提供了更加稳定和安静的操作环境。CX1342还内置了高压启动电路和掉电检测功能,以及高压启动引脚上的 X2 电容放电功能,使得启动过程更为可靠和便捷,内置的4毫秒软启动时间有助于进一步优化系统性能。
对于开关频率的控制,CX1342拥有最高500KHz的可调开关频率,可适应不同应用的需求,并配置OTP故障检测引脚,提高了系统的可维护性和稳定性。在电源方面,具有9V-40V的Vcc工作电压范围,而且在超过28V时还有过电压保护功能。同时,最小频率钳位为25 kHz的频率时折返模式可提高轻载效率,而轻载跳周期模式则消除了音频噪声。此外,MPCM模式可以在轻载下快速降低开关频率,以进一步提高效率。还有可调节的过功率保护和内部集成的过温保护,确保系统的可靠性和稳定性。
![氮化镓芯片怎么选?诚芯微合封氮化镓上阵,涵盖20W-100W多功率段-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/10/2023101110272230.jpeg)
CX1342的空载功耗非常低,仅为30mW,有助于节能和降低成本,并具有抖频功能,有助于改善电磁干扰,采用SOP-9封装,大大节省了PCB空间,可应用在AC-DC适配器和充电器以及反激开关电源上,是低功耗、低成本、高效率项目的首选解决方案。
充电头网总结
诚芯微推出的六款氮化镓芯片(四款集成GaN,两款外驱GaN),应用功率涵盖20W至100W之间,支持9V-40V的工作电压范围,最高开关频率可达200kHz,并可在轻载时切换到burst模式以提升效率。同时具备多重保护功能,如输入过欠压、输出过压、Vcc过欠压、过功率、短路等,确保系统的可靠性和安全性。出色的电磁干扰性能适用于多种应用领域,包括开关式AC-DC电源、智能小家电、PC外围供电设备和笔记本电脑辅助电源等,为高效稳定的电源转换解决方案提供了一个理想的选择。
