前言
航嘉推出了一款68W功率的充吧高能系列延长线插座W68，这款延长线插座具备2A2C两个快充接口和三个新国标五孔插孔，USB-C接口支持FCP、SCP、AFC、QC3.0/4+、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议，并且具备电源总控开关，能够适用于笔记本电脑和手机充电以及AC供电扩展，满足常用家用电器的供电。
充电头网在拆解这款航嘉延长线插座时，发现其内置英集芯IP2738、IP6550两款芯片，下文小编将向您详细介绍。
航嘉68W充吧延长线插座

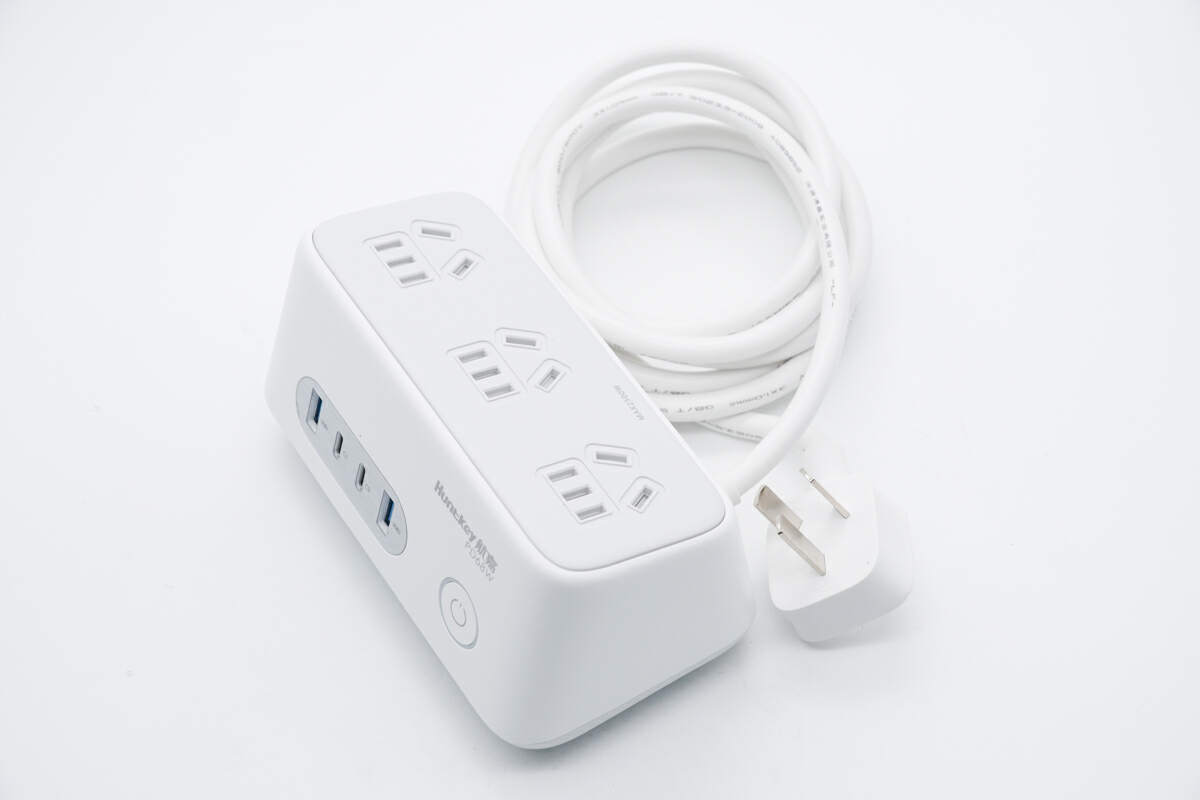

航嘉充吧W68自带国标三脚插头电源线，机身造型则与此前拆解过的充吧W100相同。机身外壳采用高温阻燃PC材质，表面细纹磨砂工艺处理，手感顺滑。
从侧面角度看去，产品机身正面、顶面倾斜设计，能很好照顾用户的插拔使用体验。线缆两端均设有胶套抗弯折，设计考虑周到，同时也体现航嘉肯在这些细节上下成本，为消费者带来最可靠的产品。充吧W68机身顶面设有3组3+2新国标组合插口。AC插口内置安全门，防止异物单口插入造成危险。
英集芯双路协议芯片IP2738

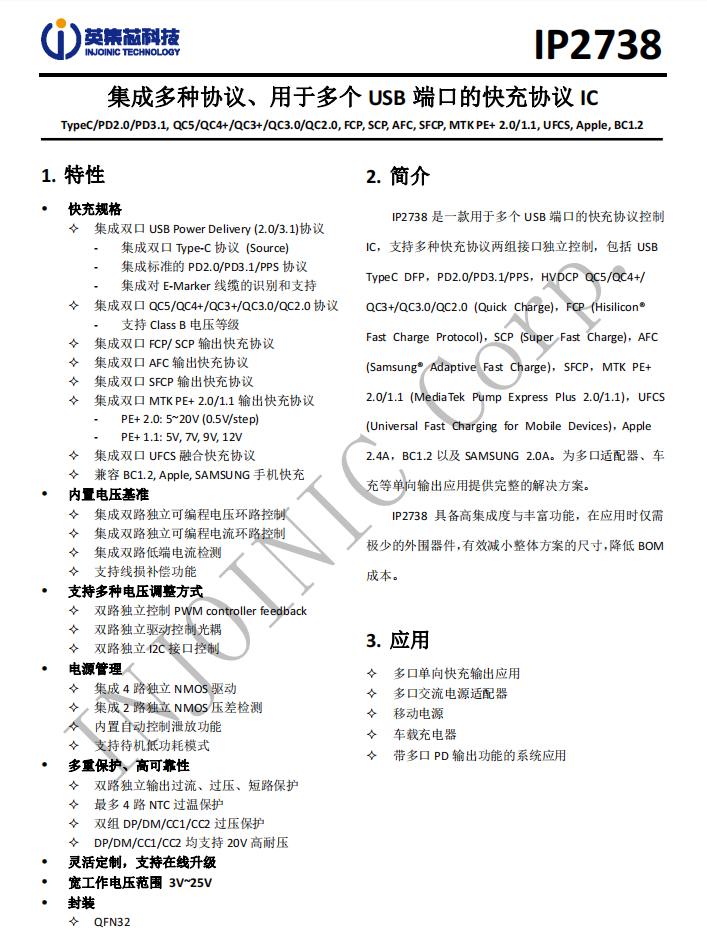

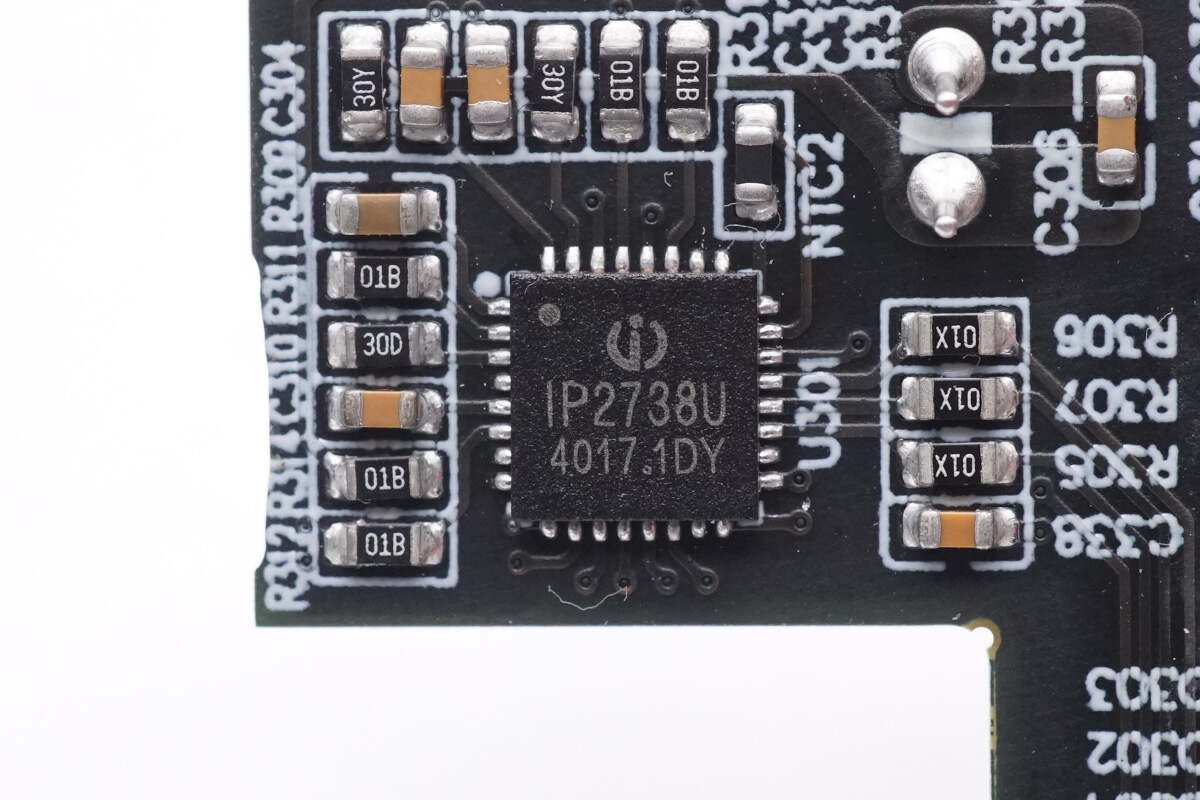

航嘉充吧内置的两路协议芯片均采用英集芯IP2738，这是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。
英集芯同步降压控制器IP6550

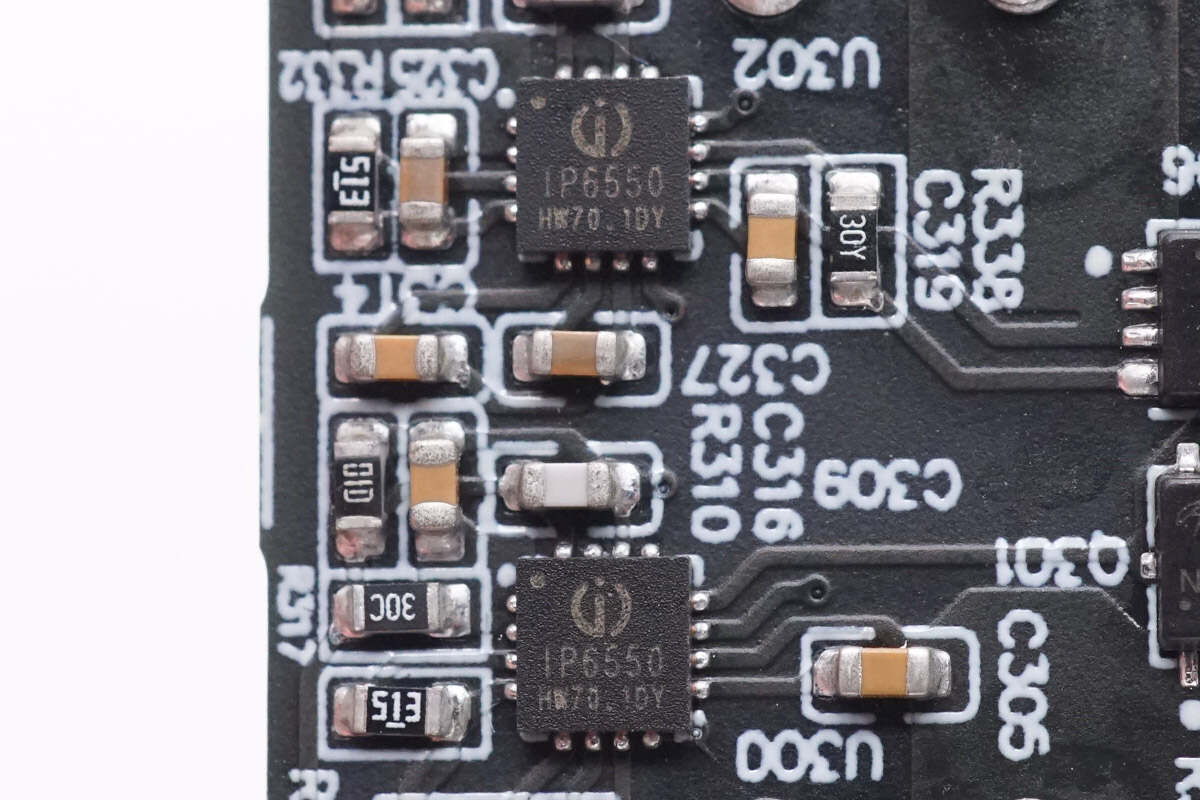

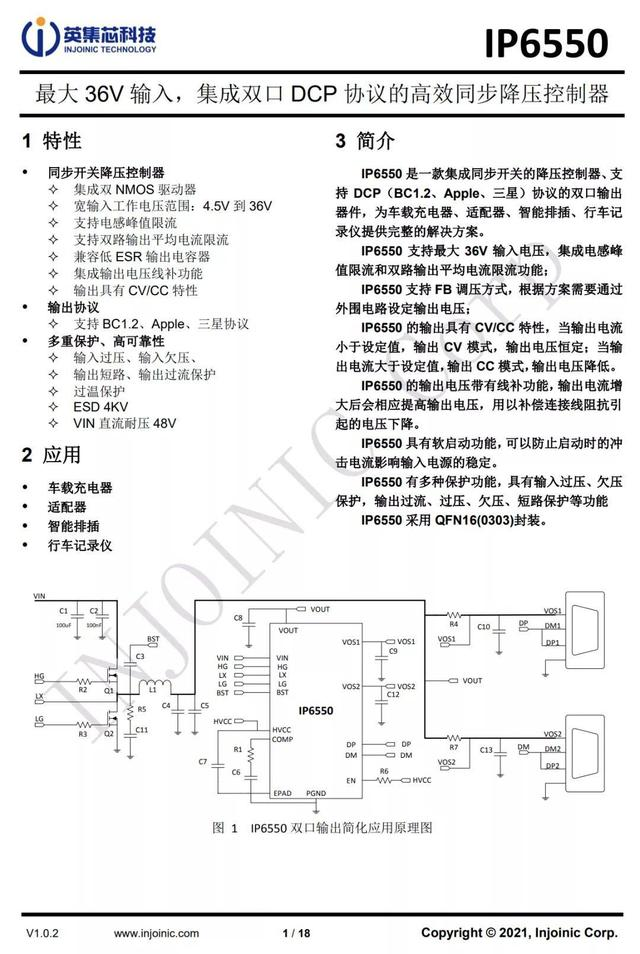

用于降压输出的同步整流降压控制器来自英集芯，型号为IP6550，这是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装，可实现简化的同步降压转换电路设计。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。
充电头网总结
深圳英集芯科技股份有限公司，是一家专注于高性能、高品质数模混合芯片设计公司，主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯的芯片产品具备高集成度、高可定制化程度、高性价比、低可替代性的特点，能够缩短客户成品方案研发周期，简化客户产品生产过程，提升产品良率和可靠性，从而帮助客户优化成本并满足多样化的需求。
充电头网了解到，航嘉W68内置了英集芯IP2738协议芯片和英集芯IP6550同步降压控制器两颗芯片。其中，IP2738为该插座提供了多种主流协议，包括PD3.1、QC5、SFCP等，以满足市面上如苹果、华为等主流手机以及部分笔记本的充电需求。而IP6550内置NMOS驱动，只需两个外置MOS即可高效实现降压整流，这两款芯片协同工作，从而实现68W快充输出。
英集芯作为一家在电源芯片领域潜心研发的高新技术企业，可以在降压电路方面为厂商提供一站式服务，助力厂商研发、制造更多高质量充电产品。
