前言
随着科学技术的不断发展,半导体材料也在不断升级换代,氮化镓(GaN)作为第三代半导体材料,在逐步进入到微电子器件、光电子器件行业领域中。对比第一、第二代半导体材料,氮化镓(GaN)在耐高温、高压和承受更大电流方面具备明显优势。
针对氮化镓(GaN)的应用市场,创芯微推出了满足20W到65W的典型PD应用的合封GaN的系列电源方案,其中初级ACDC芯片(PWM)采用高频QR控制,合封E-mode GaN,内阻从0.165Ω到1.6Ω,最高工作频率130KHz。
配套的次级同步整流(SR)支持正负端应用,优秀的自供电技术,支持300KHz以内的高频应用,更加安全可靠的尖峰控制。
除了内阻更小,工作频率更高外,创芯微的氮化镓(GaN)方案极具性价比优势,在帮助客户提升电源性能、实现高频小体积的同时,容易调试EMI,助力客户实现成本优势。

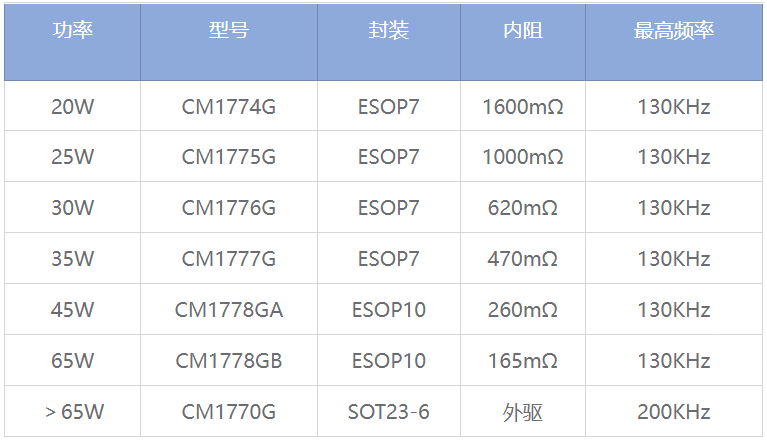

一、GaN系列方案选型

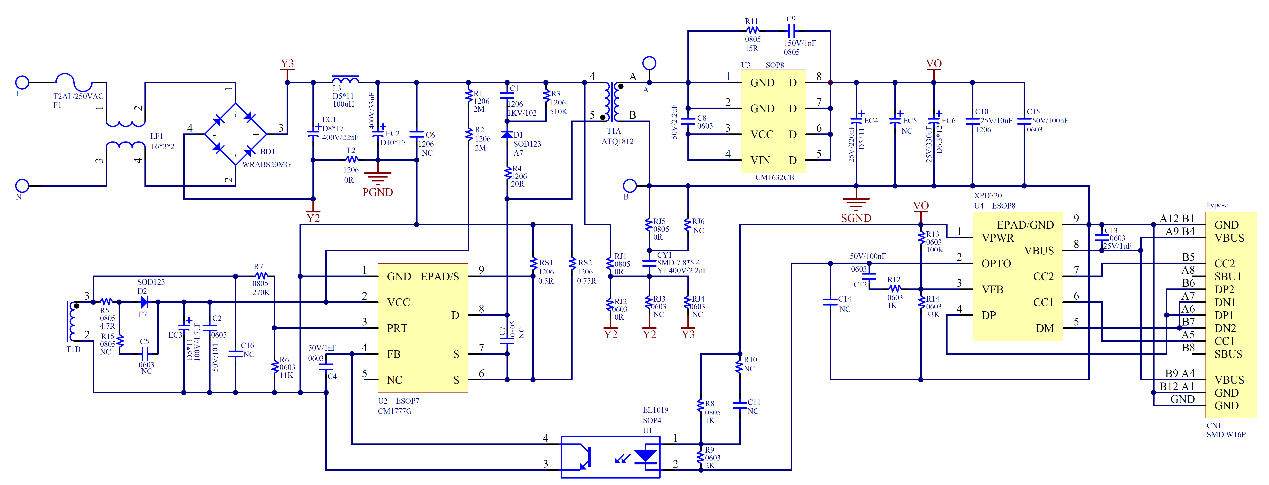

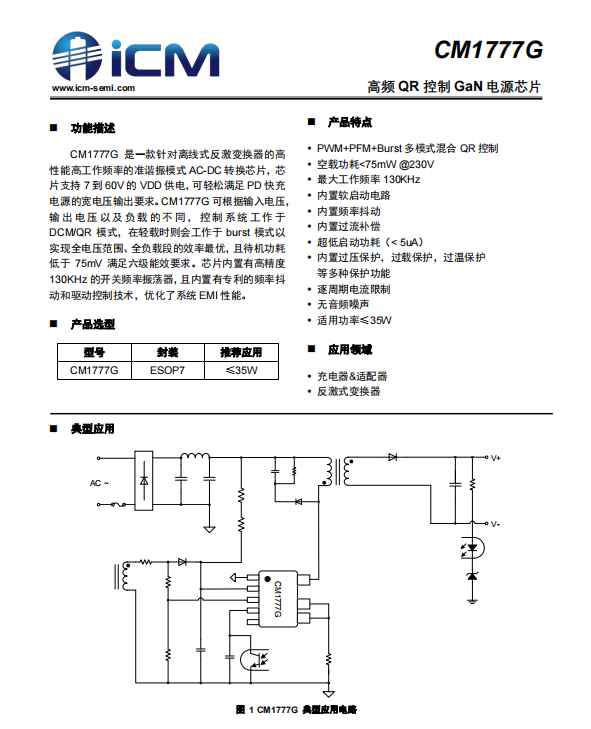

二、典型应用:CM1777G+CM1632CB PD30W 的电源方案
三、方案特点
创芯微氮化镓(GaN)方案产品特点:
- 输入电压范围90~264VAC
- 内置650V E-mode GaN
- QR+谷底开启DCM+Burst 多模式混合控制,最优效率曲线
- 典型应用下空载功耗<75mV@230V
- 最高工作频率130/200KHz可选
- 70V耐压VDD,可满足宽范围输出电压要求,简化供电电路
- 内置频率抖动,EMI效果优异
- 保护功能完善,内置输出过压保护、VDD过压保护、输出过流保护、过载保护、短路保护、输出整流短路保护、管脚OPEN/SHORT保护、过温保护等多种保护功能
- S极散热,避免Drain端大面积铺铜对EMI的影响
- 控制引脚和功率引脚分开,方便Layout
- 20~65W系列化产品,精准匹配典型应用需求
四、优秀的性能指标
通过对GaN的深入研究和专业应用,创芯微在整体电源系统上,合封的GaN表现都非常优秀,外围简单,体积小巧,简易整齐

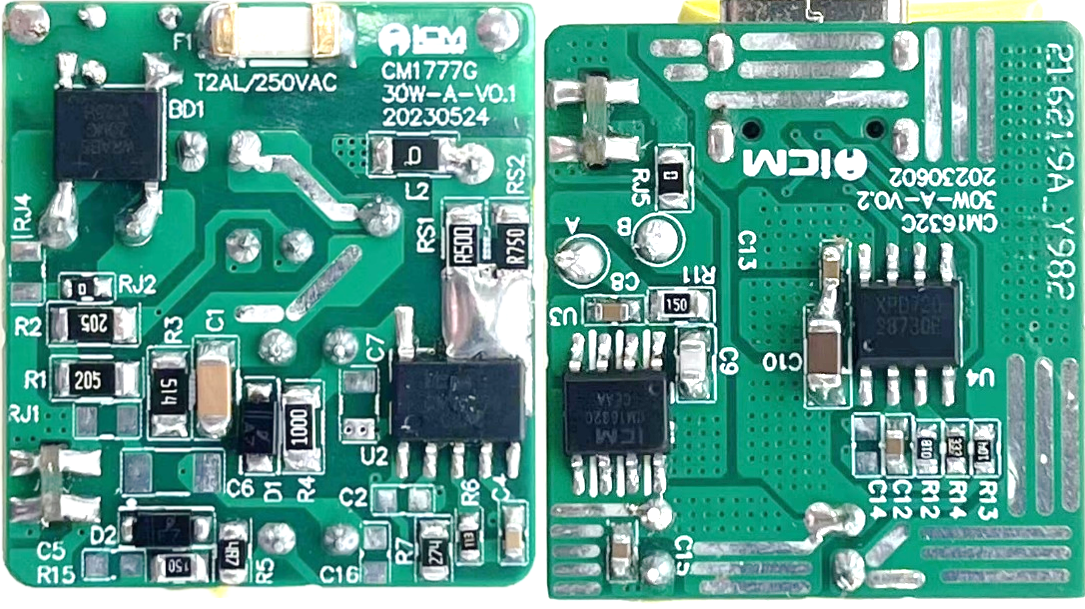

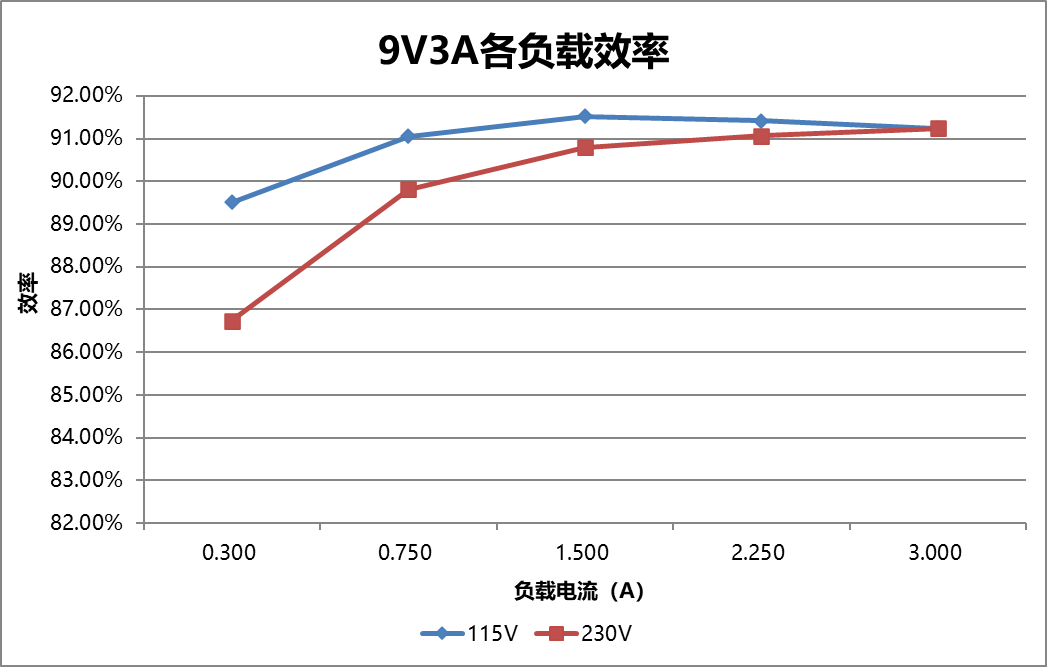

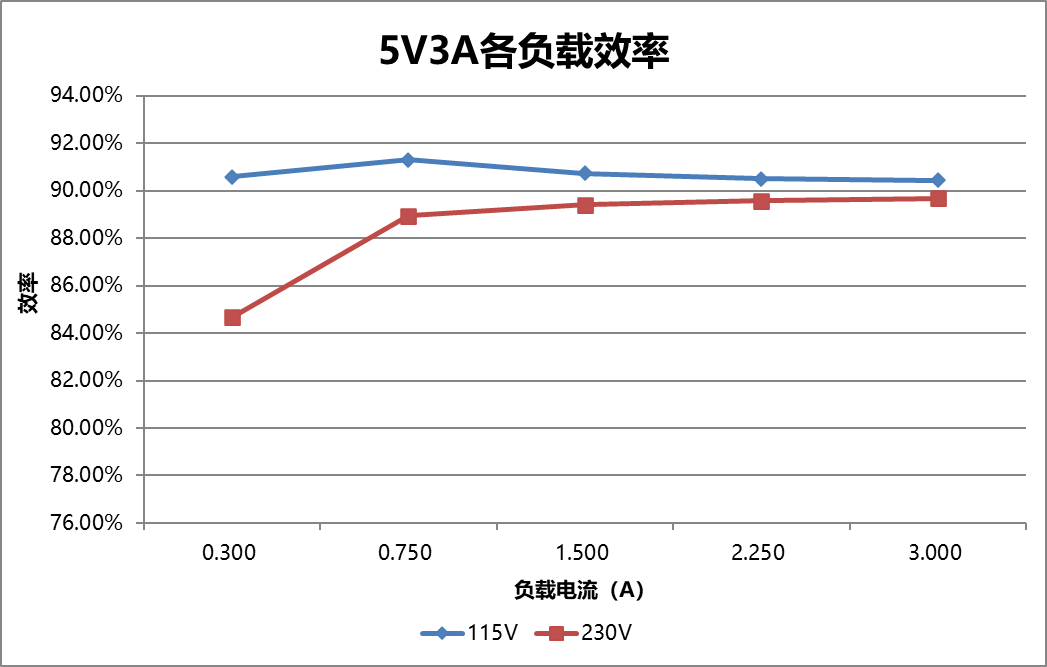

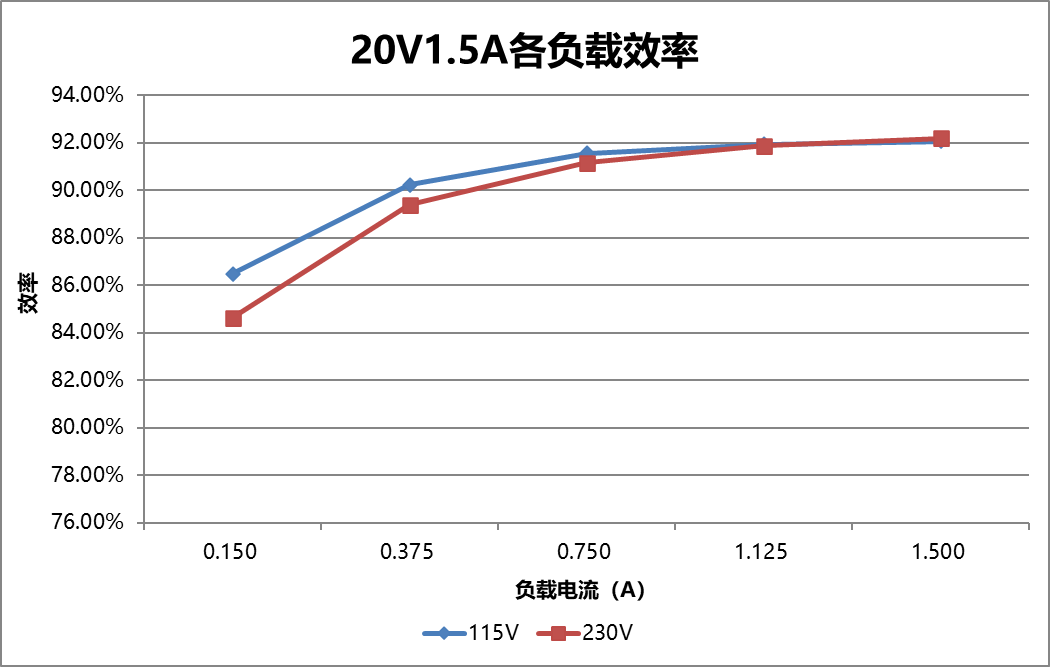

30W PD--CM1777G+CM1632CB
PCBA尺寸:27.5mmL*25.27mmW*25.53mmH
高功率密度:1.69W/cm3/PCBA
高性价比:CM1777G内置650V GaN,ATQ1812变压器
最高效率:92.2%
五、其他方案重点介绍

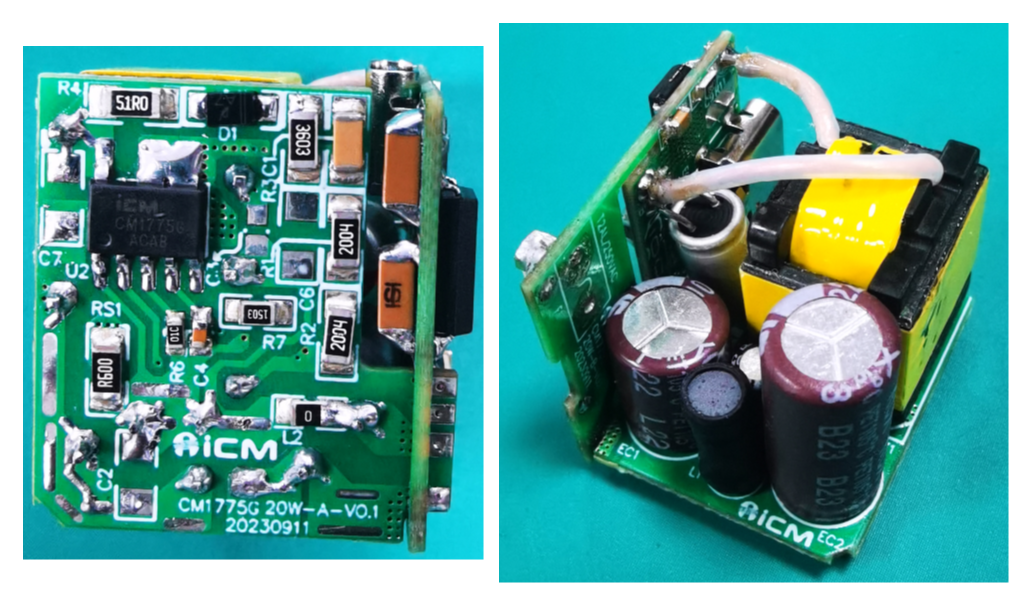

A、20W PD--CM1775G+CM1621
PCBA尺寸:25.4mmL*24.3mmW*22.1mmH
高功率密度:1.46W/cm3/PCBA
高性价比:CM1775G内置650V GaN,EE1512变压器
最高效率:91.03%

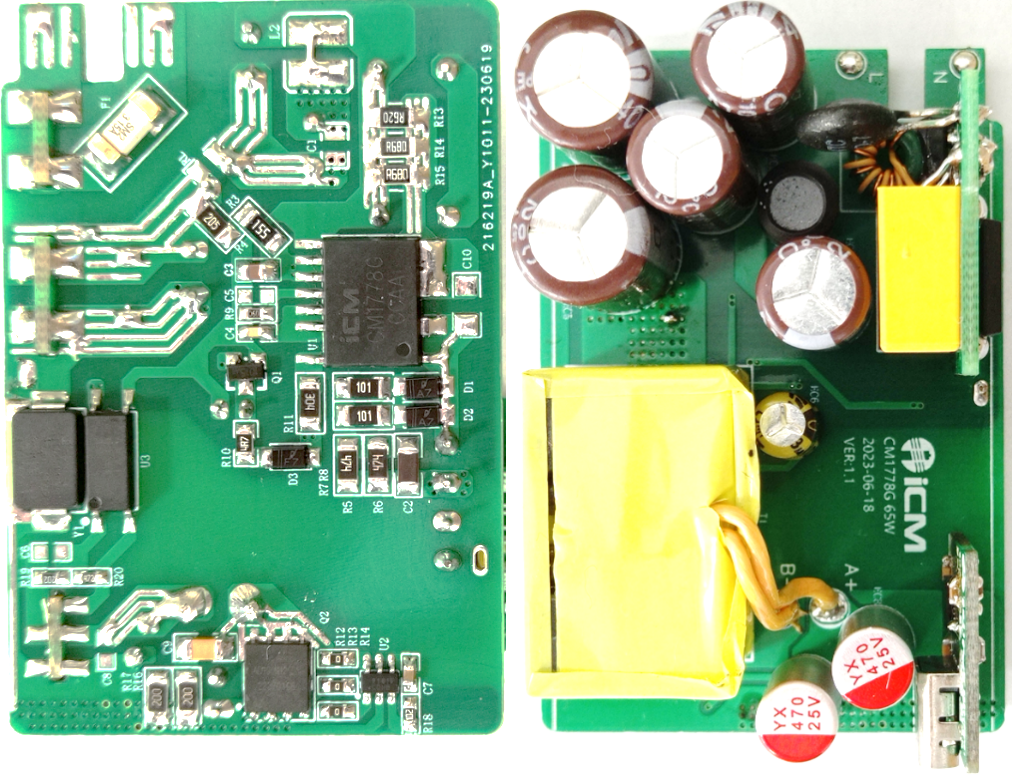

B、65W PD--CM1778GB +CM1661
PCBA尺寸:57mmL*39mmW*23.5mmH
高功率密度:1.25W/cm3/PCBA
高性价比:CM1778G内置650V GaN,ATQ2315变压器
最高效率:94.3%
充电头网总结
近年来快充市场在20W~65W功率段的产品需求越来越明显,为此创芯微潜心研发,推出了CM177X系列氮化镓(GaN)方案,搭配创芯微同步整流(CM16XX),可满足PD快充小体积和高效充电的需求。
