前言
不知道各位读者朋友们有没有这样的困扰:家中的电源适配器种类繁多,单口、多口的PD快充、笔记本电脑的专有DC适配器堆积如山。更令人头疼的是,很多笔记本的充电器与手机的PD快充并不兼容,每次需要充电时都要寻找那个对应的适配器,麻烦又占用大量空间。
然而,近期倍思、努比亚氘锋两家厂商敏锐地捕捉到了这一痛点,推出了创新的A+C+DC多口大功率快充解决方案,能够同时满足笔记本电脑和手机等设备的快充需求。助力用户减少了充电器的数量,同时也为桌面空间管理提供了便利,真正做到了一器多用,实现化简为繁。
对于倍思和努比亚氘锋这两款具备超百瓦大功率快充技术的产品而言,为了提升功率因数并确保其能够顺利通过3C认证,它们内置了PFC电路。为了让大家更深入地了解这两款产品PFC电路设计情况,下文小编将为各位读者解析这两款产品中PFC控制器以及PFC开关管的实际应用案例,以供大家参考。
内置DC输出百瓦快充采用的PFC电路设计

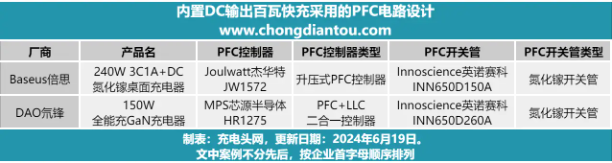

文中出现的多款PFC芯片以及PFC开关管如图所示,下文小编将为您详细介绍。
Baseus倍思240W 3C1A+DC氮化镓桌面充电器
倍思这款桌面充电器自带1.5米长电源线,便于在办公环境使用。充电器具备3个USB-C接口和1个USB-A接口以及DC输出接口,搭配有响应的转接线,能够满足笔记本电脑以及手机等外设的同时充电使用。这款充电器还配有显示屏,能够显示各个接口的充电功率,方便了解各个设备的充电情况。并且支持蓝牙APP控制。
相关阅读:
内置的PFC控制器
Joulwatt杰华特JW1572
倍思这款快充内置的PFC控制器来自杰华特,型号JW1572,是一款升压式PFC控制器,具备高精度恒压输出,适用于单级功率因数校正。芯片采用恒定导通时间控制,确保高功率因数,无需输入电压检测电路,简化了系统设计并降低损耗。
芯片采用临界导通模式运行,降低开关损耗,提升EMI性能以及效率。芯片具备完善的保护功能,具备反馈开路保护,电流取样电阻短路保护,逐周期过流保护,反馈过电压保护以及过热保护等保护功能,适用于USB PD快充,液晶电视以及显示器应用。
内置的PFC开关管
Innoscience英诺赛科INN650D150A
内置的PFC开关管同样来自英诺赛科,型号为INN650D150A,是一颗耐压650V的氮化镓高压单管,瞬态耐压750V,导阻150mΩ,采用DFN8*8封装。INN650D150A支持超高开关频率,无反向恢复电荷,具有极低的栅极电荷和输出电荷,符合JEDEC标准的工业应用要求,内置ESD保护,符合RoHS、无铅、欧盟REACH法规。
INN650D150A支持AC-DC,DC-DC转换器应用,支持图腾柱PFC应用,支持电池快充,高功率密度和高能效转换应用。
DAO氘锋150W全能充GaN充电器PA0228
氘锋150W全能充GaN充电器采用透明的外壳设计,能够观察到充电器内部器件,同时配有RGB LED彩灯和彩色液晶屏幕,整体来说非常酷炫,并且还能实时了解充电器的供电状态。这款充电器具备2C1A以及一个DC接口,USB-C接口支持PD3.1 140W快充,DC接口具备150W输出功率,满足笔记本电脑和手机供电需求。
相关阅读:
内置的PFC控制器
MPS芯源半导体HR1275
氘锋这款充电器内置一颗MPS芯源半导体HR1275,该芯片一颗采用临界和断续混合模式的PFC控制与电流模式LLC二合一数字控制器,可以通过UART接口配置。芯片内置节电技术,可以帮助实现整个工作范围内的效率优化。芯片内置高压启动和X电容放电,并支持PG信号输出。
内置的PFC开关管
Innoscience英诺赛科INN650D260A
内置的PFC升压开关管采用英诺赛科氮化镓开关管INN650D260A,额定耐压为650V,导阻260mΩ,符合JEDEC标准的工业应用要求,支持ESD保护,支持开尔文源极。最高工作温度150℃。
INN650D260A支持超高开关频率,无反向恢复电荷,具有极低的栅极电荷和输出电荷符合RoHS、无铅、欧盟REACH法规,采用DFN8*8封装。
充电头网总结
充电头网了解到,理想情况下,我们希望适配器的功率因数接近1,越接近1则意味着电能的利用效率越高,而无功功率的产生则会带来能源浪费和电网负荷增加等等的问题,目前多个国家和地区都对功率因数方面有着严苛的法规约束。
文中提到的倍思和氘锋两款产品,为通过有关认证,也集成了PFC电路以优化功率因数。两款产品分别采用杰华特以及芯源的PFC芯片搭配英诺赛科氮化镓开关管来进一步提高效率和优化EMI性能。
虽然文中两款产品采用的芯片有所不同,但其共同目的都是提升功率因数,以符合全球严格的能效标准和法规要求,进而降低了电能浪费,减轻了电网负担。随着大功率快充的市场需求的不断增长,高效PFC技术将继续推动电源适配器行业向更高效、更环保的方向发展。
