前言
深圳市和芯润德科技有限公司于2009年9月成立,专业从事集成电路研发设计与销售。公司是深圳市高新技术企业,也是国家高新技术企业。充电头网拿到了和芯润德推出的一款USB3.0扩展坞DEMO方案,具备三个USB3.0接口和一个百兆以太网接口。
扩展坞采用和芯润德SL6340 USB3.2 四口集线器芯片搭配SR9900百兆桥接芯片组成,可为笔记本电脑,工控机,平板电脑等设备提供接口扩展和有线网络连接。下面充电头网就带来和芯润德扩展坞DEMO方案的解析,一起看看方案的设计和用料。
和芯润德扩展坞DEMO方案外观
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002281840.jpeg?x-oss-process=style/cdt800w)
基于芯润德SL6340设计的集线器DEMO,由USB-A线连接长条小板组成,小板配置USB-A数据传输接口以及RJ45网口,满足用户数据传输以及连网两大需求。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002282170.jpeg?x-oss-process=style/cdt800w)

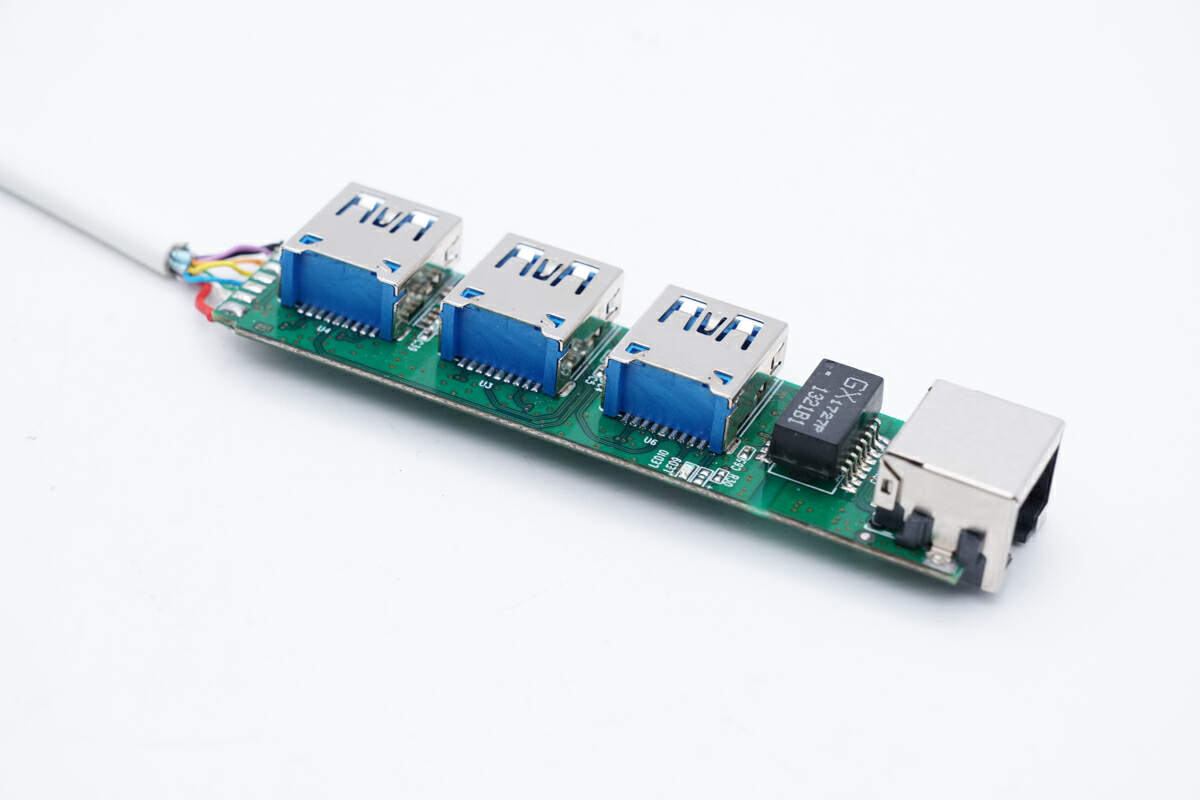

PCB板上,三个USB-A口连接器、RJ45网以及较厚的网络变压器焊接在同一面,其中网口还做了沉板处理,如此设计可以有效降低DEMO的厚度,进而让成品变得更加小巧。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002282539.jpeg?x-oss-process=style/cdt800w)
实测PCB板长度为81.94mm。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002282825.jpeg?x-oss-process=style/cdt800w)

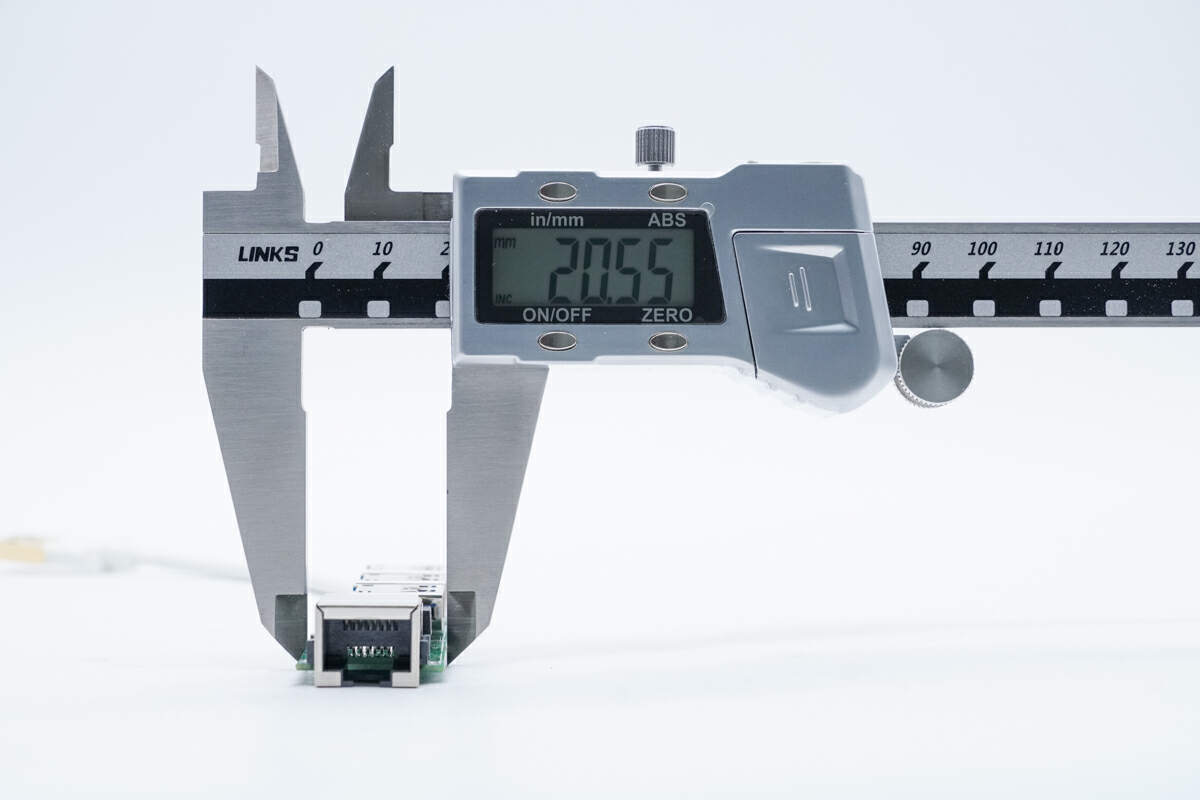

宽度为20.55mm。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002282930.jpeg?x-oss-process=style/cdt800w)

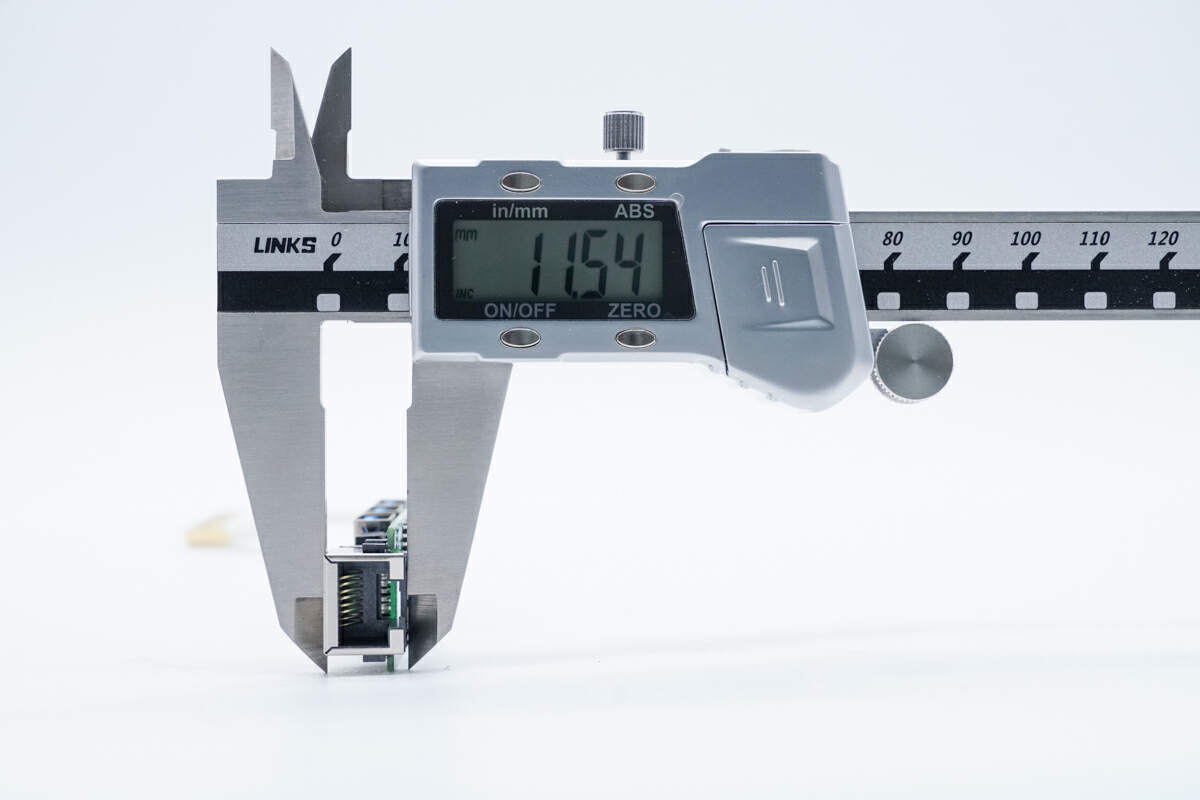

厚度为11.54mm。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002283190.jpeg?x-oss-process=style/cdt800w)

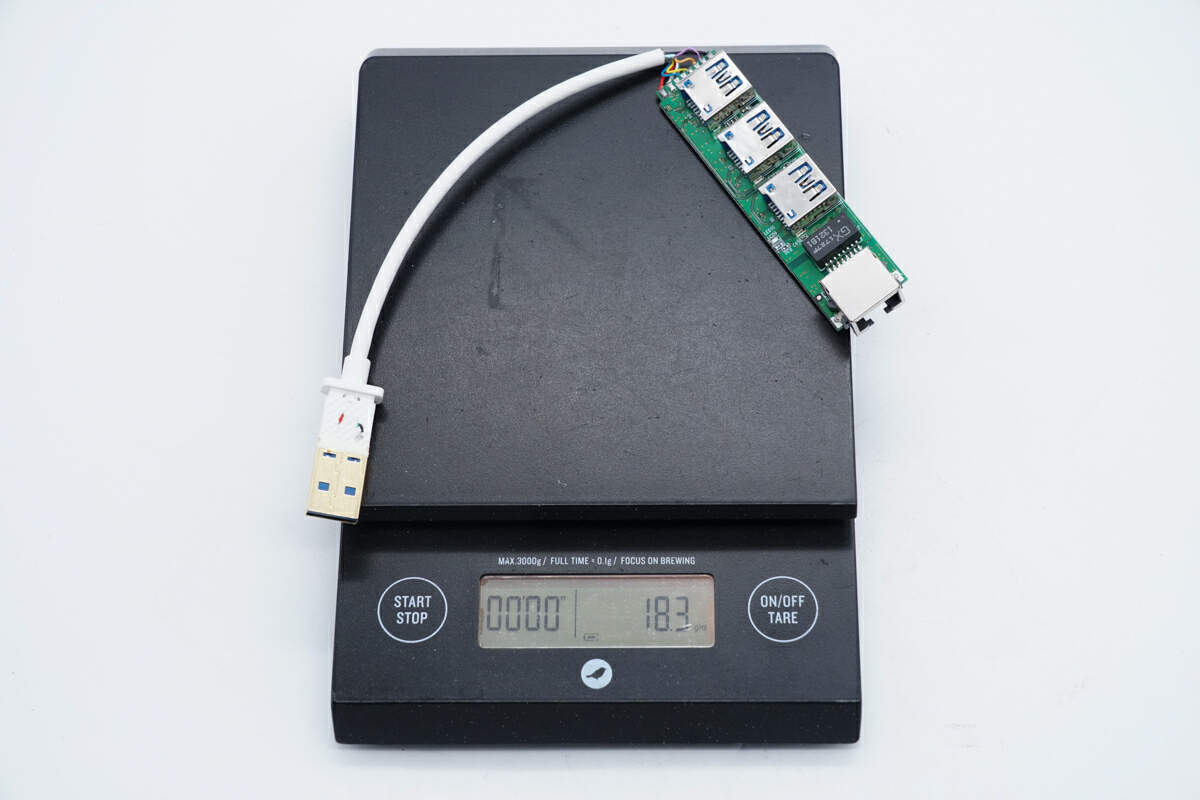

最后测得这款扩展坞DEMO重量约为18g。
和芯润德扩展坞DEMO方案解析
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002283338.jpeg?x-oss-process=style/cdt800w)

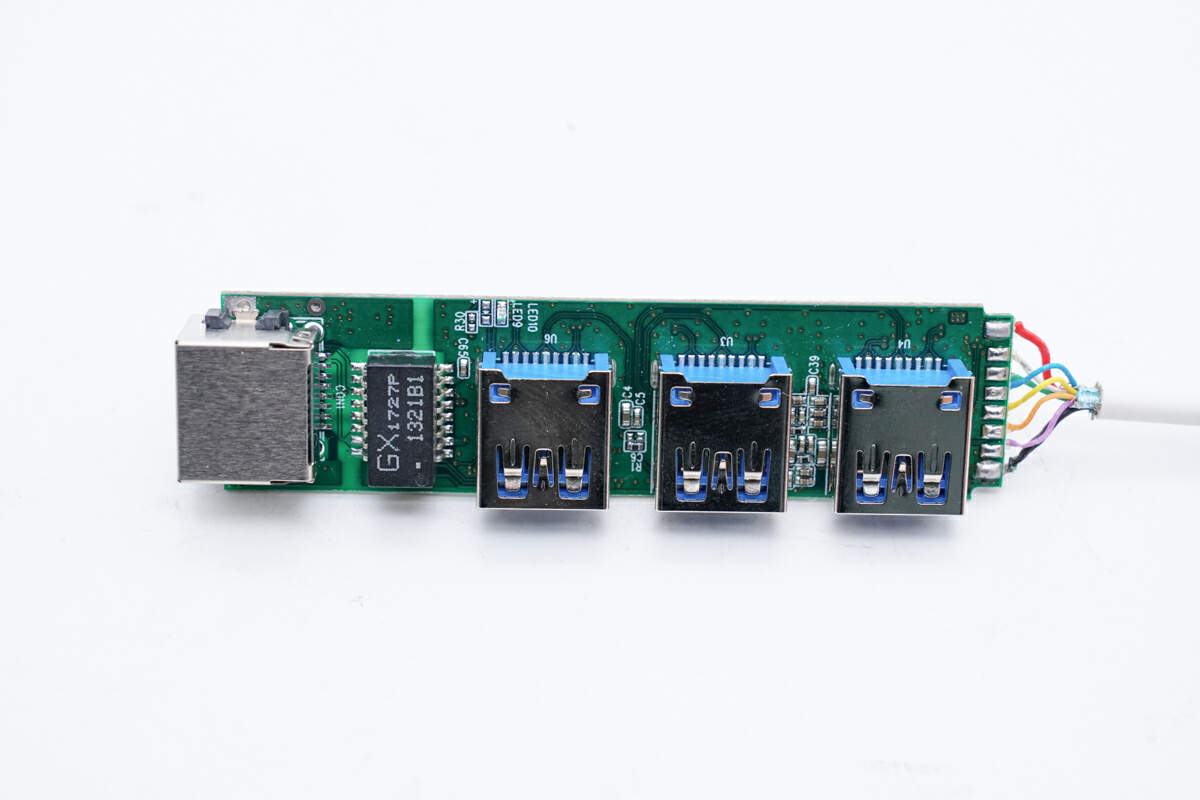

和芯润德这款扩展坞DEMO左侧设有RJ45有线网络接口,网络变压器和三个USB-A接口。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002283538.jpeg?x-oss-process=style/cdt800w)

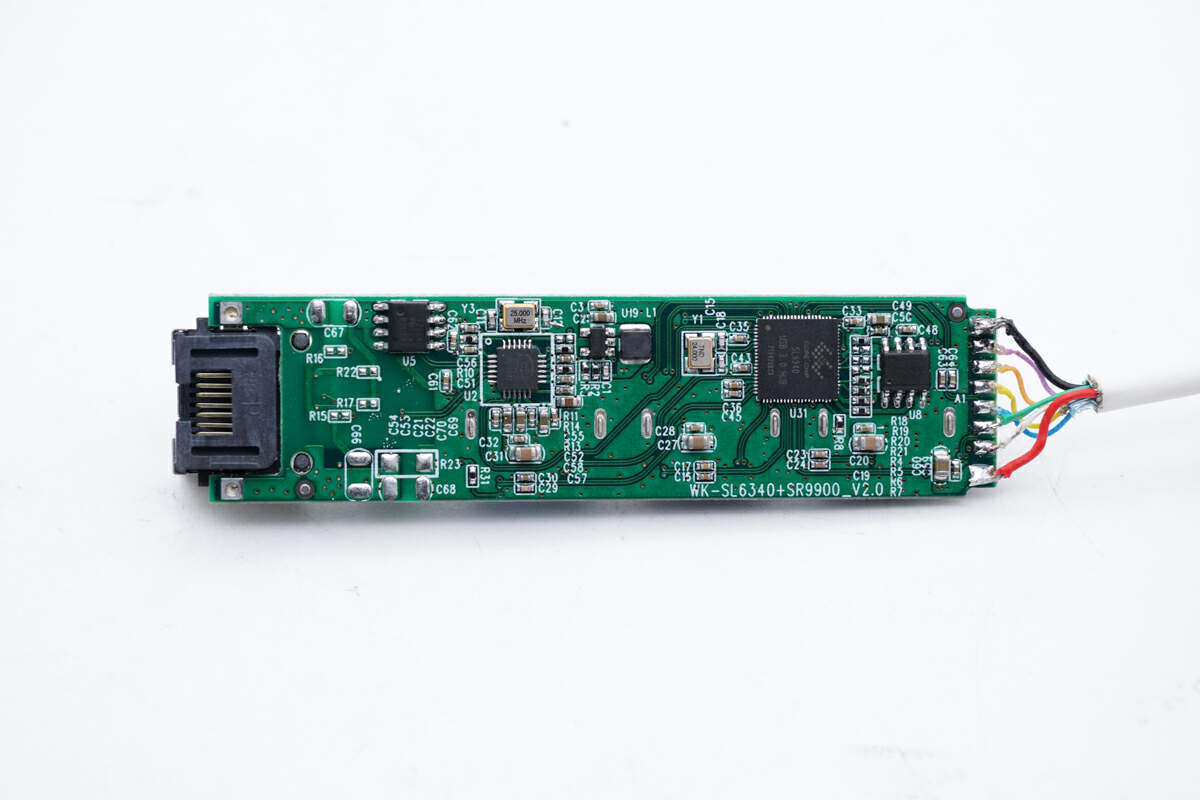

PCB另一面焊接USB集线器芯片和以太网桥接芯片。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002283750.jpeg?x-oss-process=style/cdt800w)

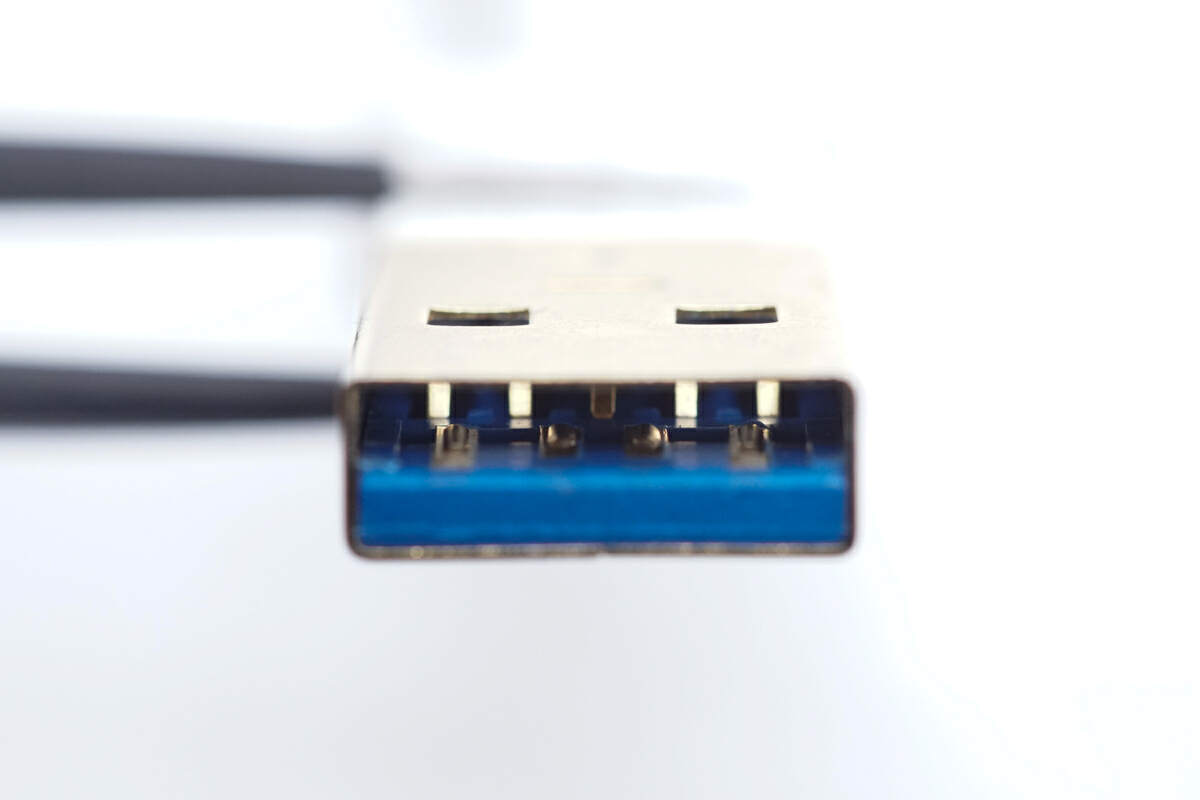

扩展坞采用USB3.0接口。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002283899.jpeg?x-oss-process=style/cdt800w)
输入端焊接红黑正负极导线,白绿USB2.0导线和USB3.0导线。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002284045.jpeg?x-oss-process=style/cdt800w)
USB集线器芯片采用和芯润德SL6340,这是一款USB3.2 Gen1*1接口的4口HUB控制器芯片,内部集成32位MCU,具有低功耗、高性能和可配置的特点。还集成USB3.0高速物理层收发器和USB2.0高速物理层收发器,完美支持超高速,高速和低速USB上下行设备连接。
SL6340内部还集成DC-DC降压电路,提供3.3和1.1V输出,简化芯片外围电路。SL6340支持BC1.2快充协议,支持为连接的手机充电。芯片支持外接存储器进行配置,采用QFN80 8*8封装。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002284321.png?x-oss-process=style/cdt800w)

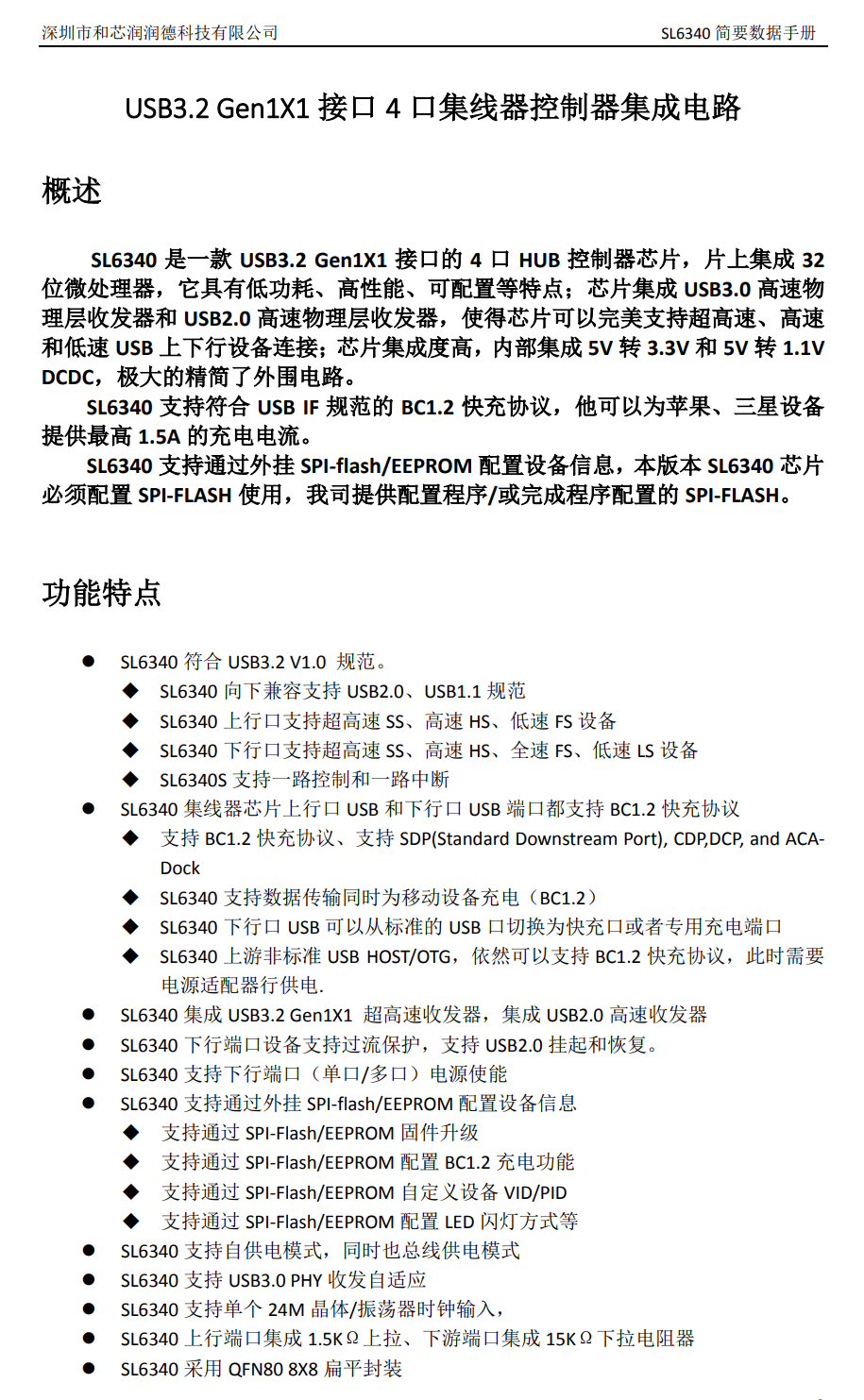

和芯润德 SL6340 资料信息。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002285185.png?x-oss-process=style/cdt800w)

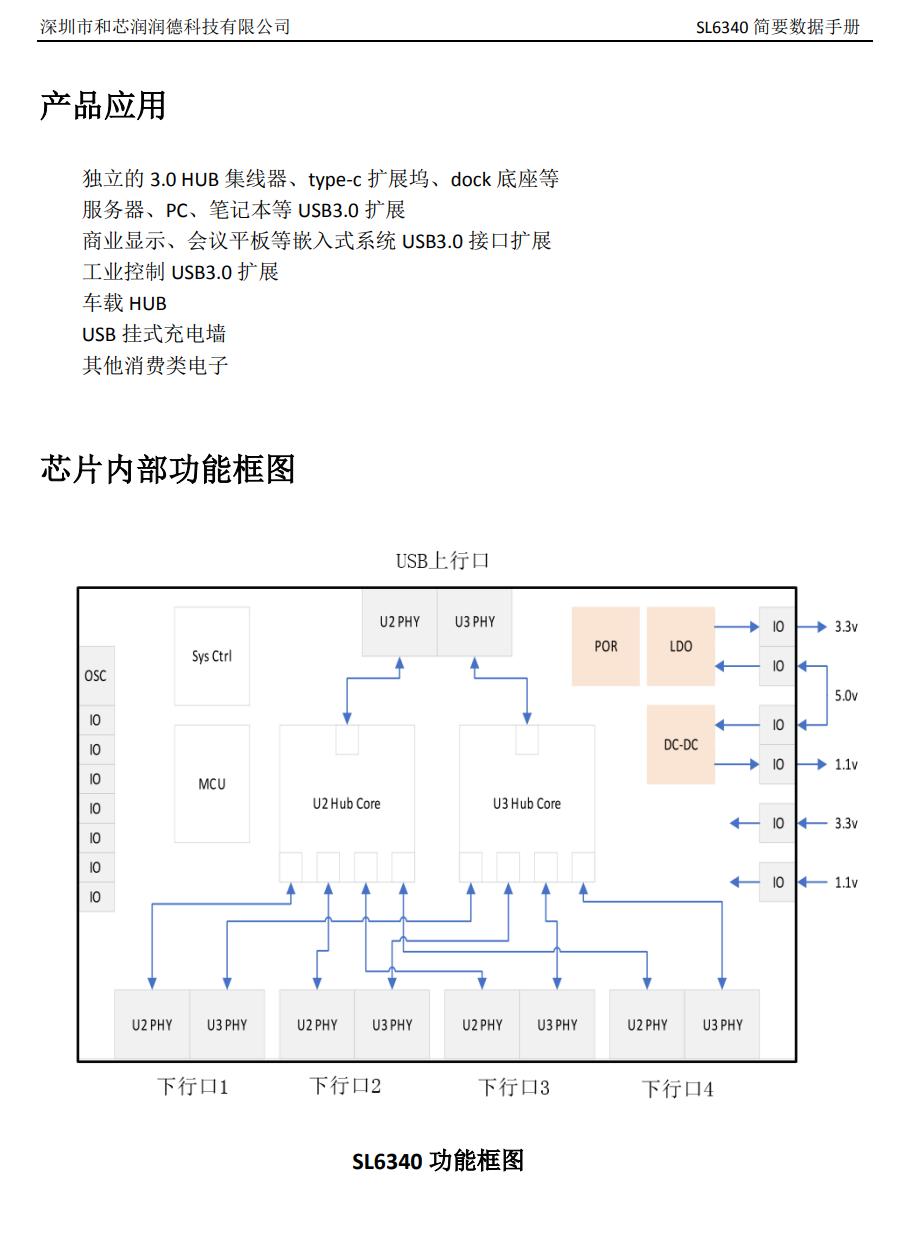

和芯润德SL6340适配多种USB扩展应用使用,满足集线器,扩展坞,PC和笔记本应用,支持商业,工业以及消费电子应用。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002290032.jpeg?x-oss-process=style/cdt800w)

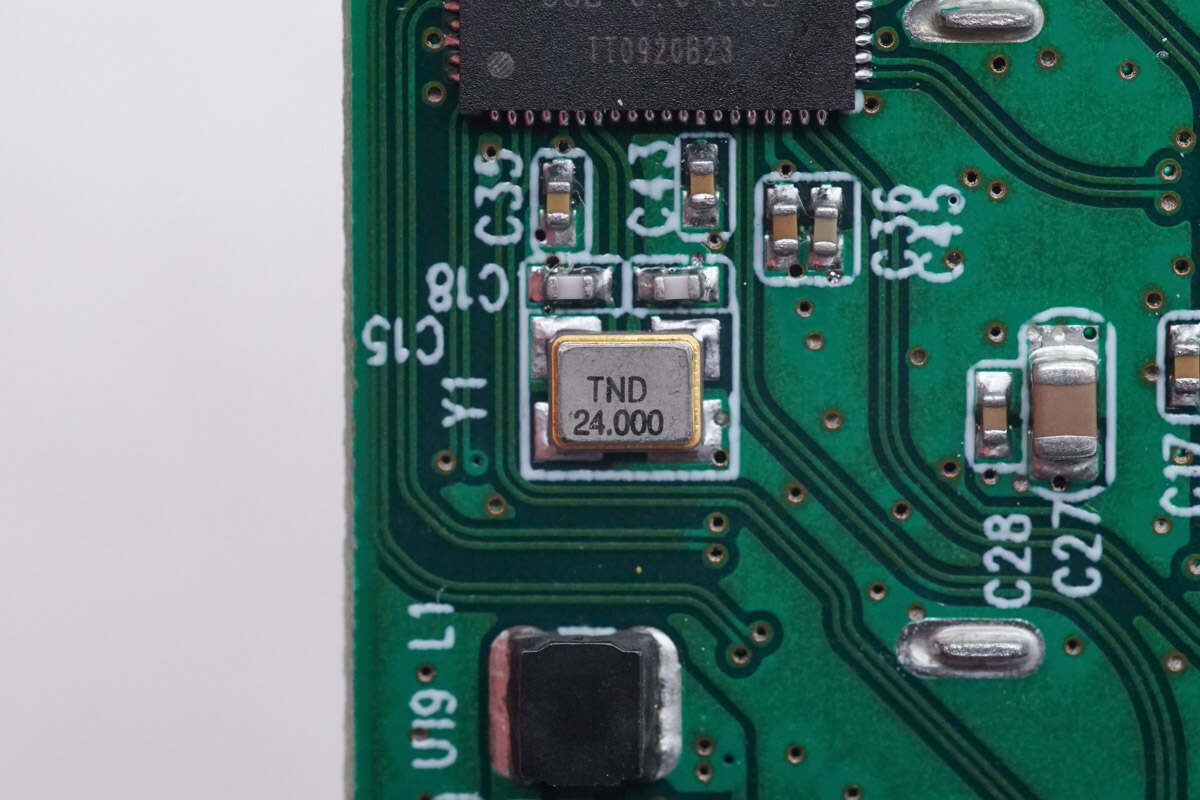

SL6340外置24.000MHz无源时钟晶振特写。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291183.jpeg?x-oss-process=style/cdt800w)

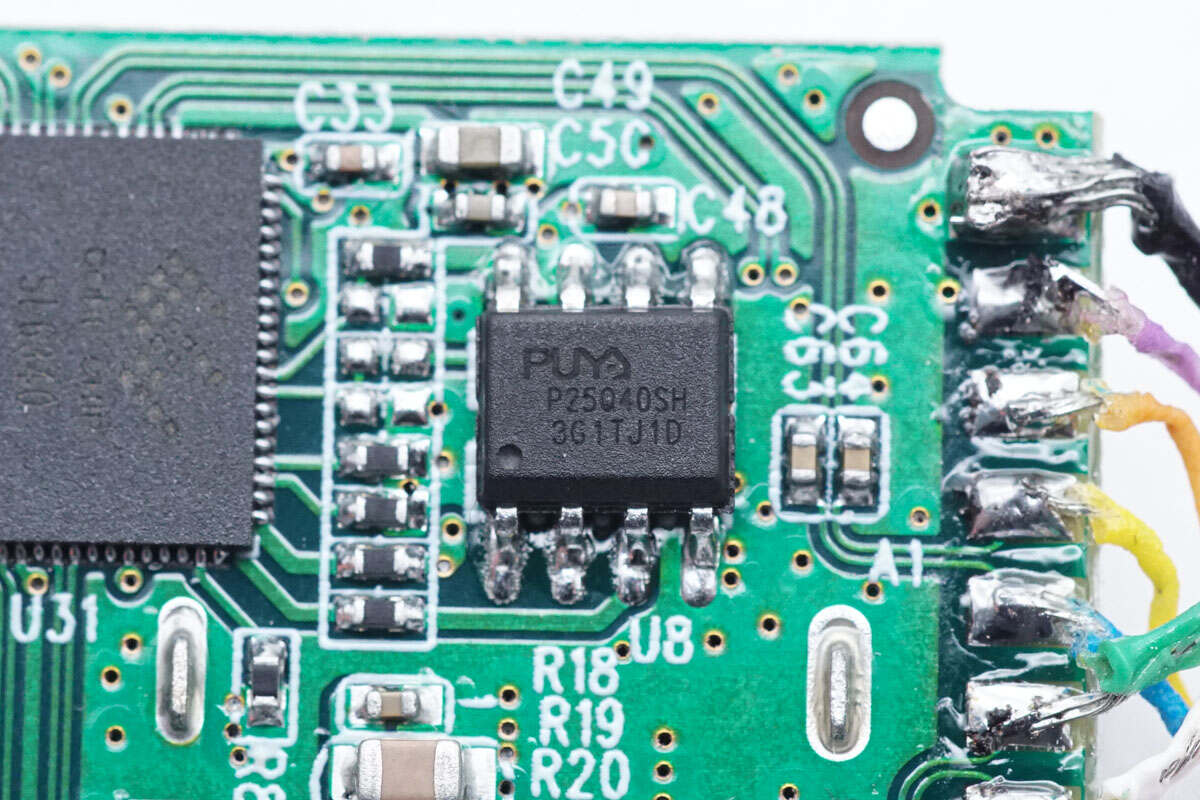

SL6340外置存储器来自普冉,型号P25Q40SH,容量为4Mb。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291021.jpeg?x-oss-process=style/cdt800w)

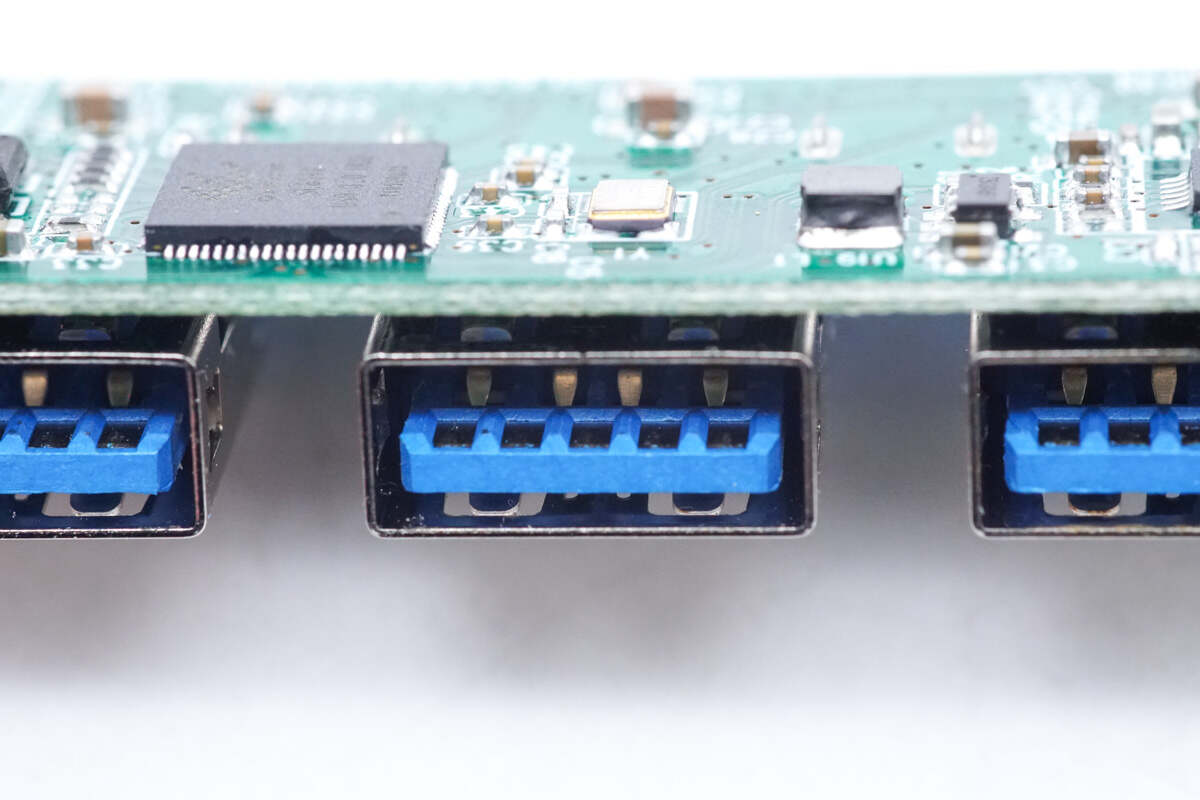

USB3.0接口采用蓝色胶芯。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291230.jpeg?x-oss-process=style/cdt800w)

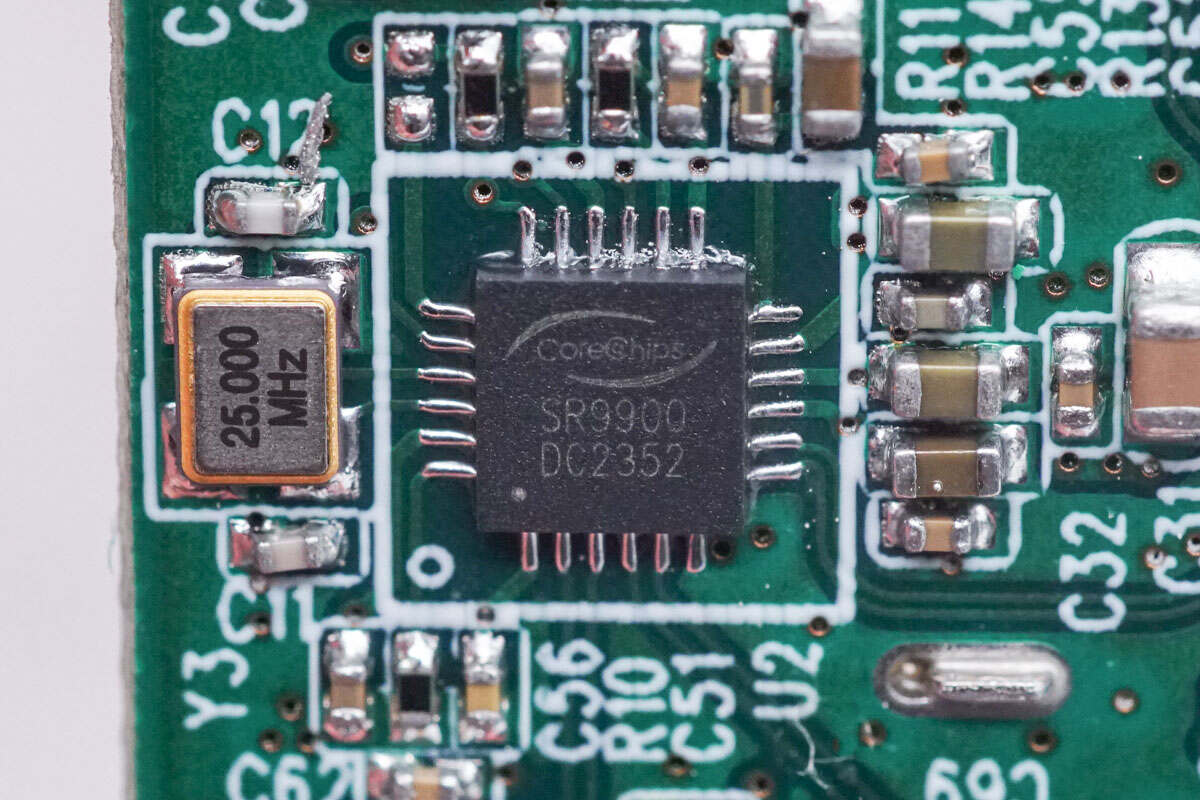

以太网桥接芯片采用和芯润德SR9900,为单芯片解决方案,支持USB2.0到百兆以太网转换,支持全速和高速模式,并支持10/100M速率。芯片兼容IPv4,IPv6,TCP,UDP Checksum特性,支持VLAN,支持双绞线交换,极性,相位偏移校正,内置TX/RX封包缓存。
和芯润德SR9900支持网络远程唤醒功能,支持动态电源管理和节能模式,支持禁用功能,支持外接存储器,适用于USB接口的以太网适配器,网络打印机,支付终端,笔记本电脑以及游戏机等应用。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002290343.png?x-oss-process=style/cdt800w)
和芯润德 SR9900 资料信息。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291581.jpeg?x-oss-process=style/cdt800w)
SR9900外置25.000MHz无源时钟晶振。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291689.jpeg?x-oss-process=style/cdt800w)

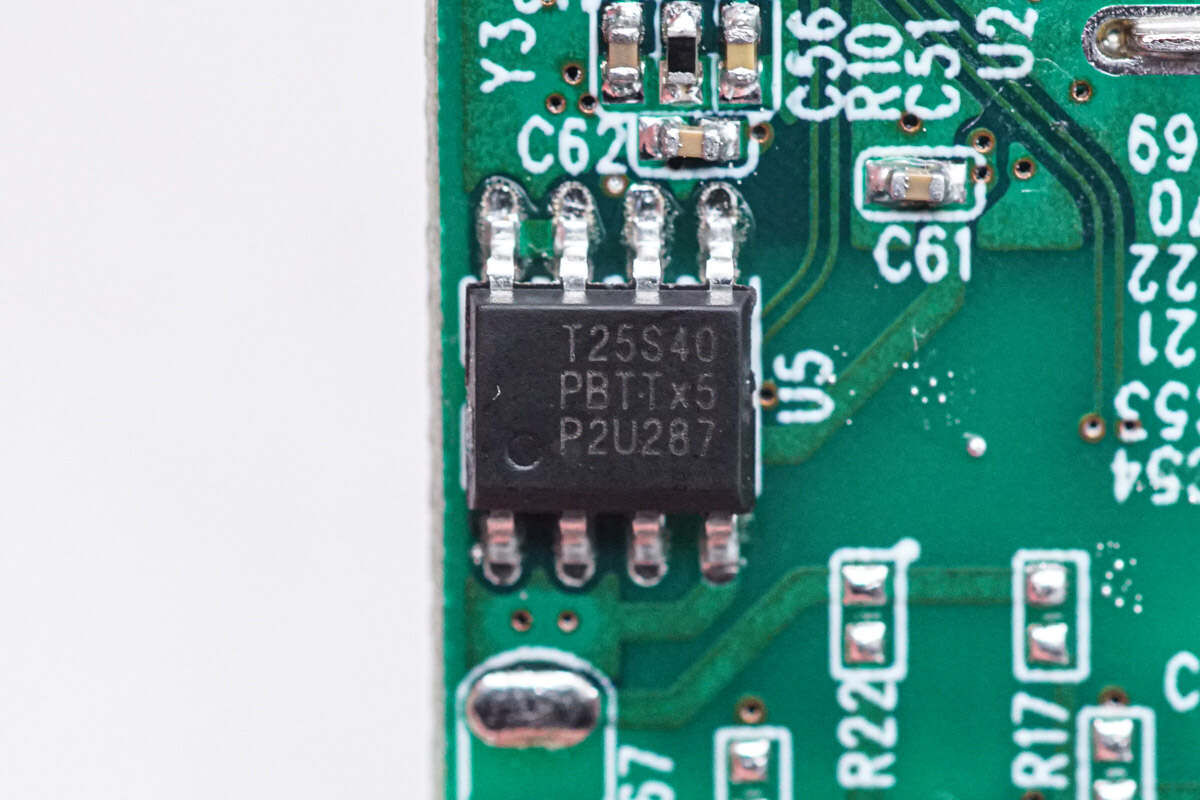

T25S40存储器特写。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291468.jpeg?x-oss-process=style/cdt800w)
外置的DC-DC降压芯片丝印T5OA。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291585.jpeg?x-oss-process=style/cdt800w)

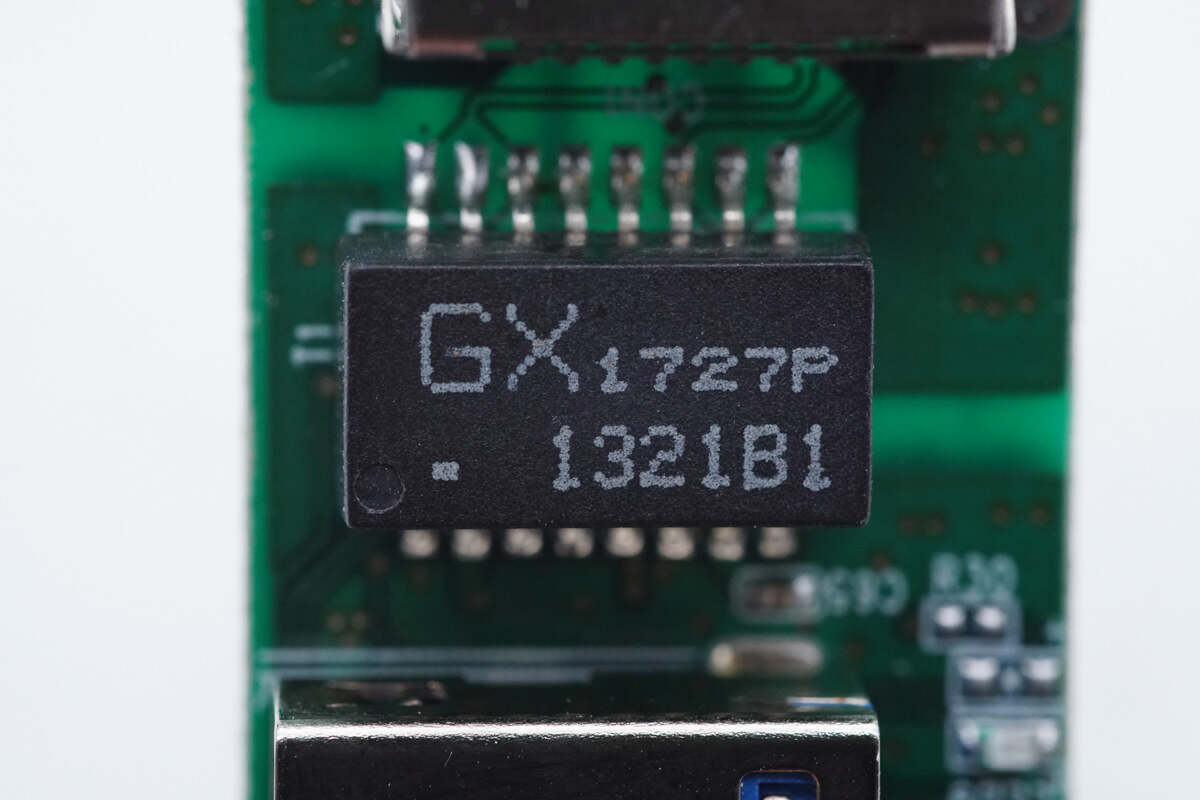

网络变压器采用贴片焊接。
![解决接口不够用痛点,和芯润德SL6340 USB3.2四口扩展坞方案解析-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002291727.jpeg?x-oss-process=style/cdt800w)

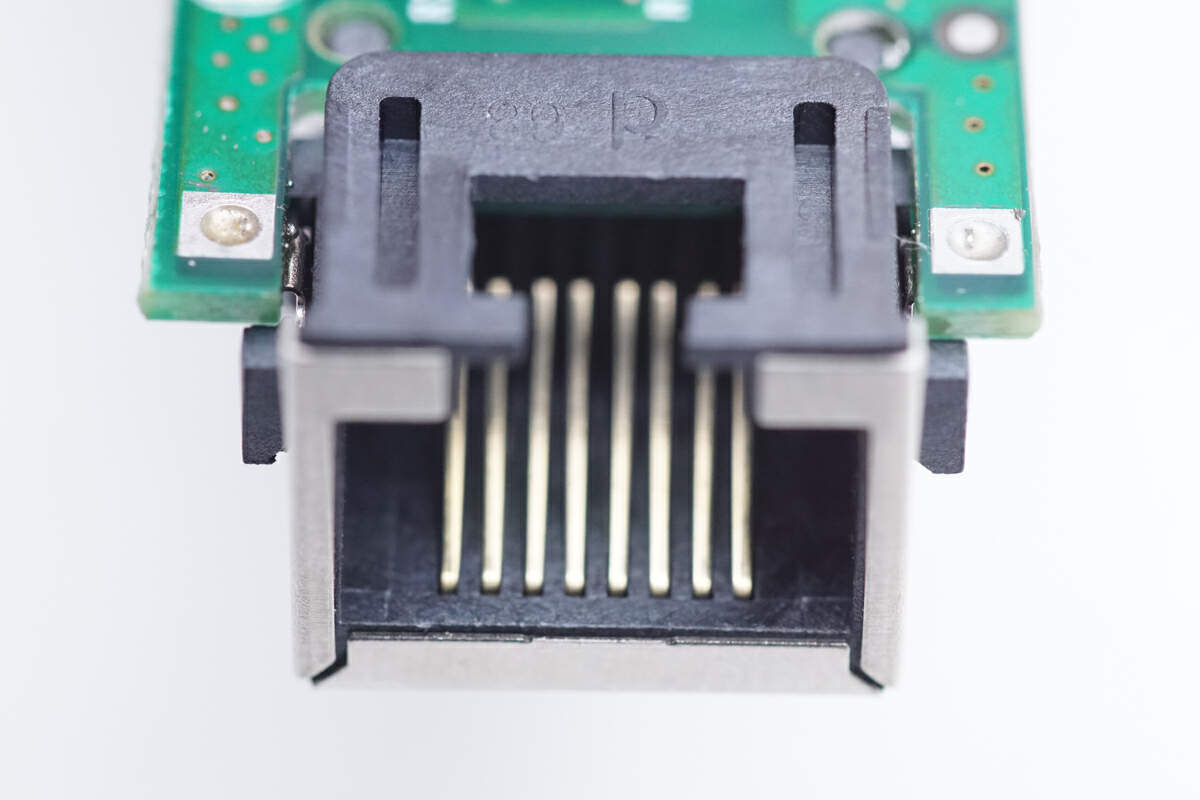

RJ45有线网络接口特写。
充电头网总结
和芯润德这款扩展坞DEMO为USB-A接口,支持USB3.0速率。扩展具备三个USB-A接口和一个百兆以太网接口,可以用于平板电脑,笔记本电脑,工控机等设备进行接口扩展和有线网络连接。扩展坞采用和芯润德SL6340 USB3.2 四口集线器芯片进行接口扩展。
SL6340的其中三个接口连接USB-A接口,剩余一个接口连接SR9900以太网桥接芯片。SL6340集线器芯片具有高集成度优势,内部集成DC-DC降压。SR9900支持丰富的功能特性,能够很好的与操作系统兼容,填补国产芯片市场空白。
