前言
近期充电头网拿到了倍思2024 BUFF礼盒,作为新年礼盒,其带有不少的新年喜庆和祝福设计元素。不仅如此,还有倍思品牌全球代言人王一博的相关祝福贺卡以及摆件等,对于信任倍思品牌以及王一博的粉丝们来说,礼盒内的很多东西还是非常具有纪念意义的。
倍思2024 BUFF礼盒内还有一整套的充电套装,包括倍思65W GaN6 Pro氮化镓快充充电器、10000mAh 30W快充磁吸无线充移动电源以及USB-A/C to USB-C数据线各一条。有了这一充电套装,无论是居家还是外出充电,都能做到无忧,让你新的一年电力满满。下面就随小编来了解倍思这一2024 BUFF礼盒的详情。
倍思2024新年BUFF礼盒开箱
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002315898.jpeg?x-oss-process=style/cdt800w)
包装盒以及封套采用喜庆的中国红配色,盒子左上角印有Baseus品牌和logo,中心BUFF与豹子图进行组合设计,寓意新年加BUFF以及“豹”富。封套上则印有抖音与倍思的联合品牌以及抖音的logo等。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002320024.jpeg?x-oss-process=style/cdt800w)
包装盒一侧印有“倍思数码 年轻就要实用而美”的品牌标语。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002320165.jpeg?x-oss-process=style/cdt800w)
封套两侧面印有抖音logo和抖音商城超级品牌日,盒子上则印着中文的二零二四。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002320345.jpeg?x-oss-process=style/cdt800w)
另一侧印有新年豹富。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002320552.jpeg?x-oss-process=style/cdt800w)
最后一侧面印有“开启你的豹富时刻”祝福语。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002320758.jpeg?x-oss-process=style/cdt800w)
礼盒底部印有内部相应产品的详细参数信息。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002321059.jpeg?x-oss-process=style/cdt800w)
产品参数特写,下面到实物展示环节再详细介绍。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002321259.jpeg?x-oss-process=style/cdt800w)
礼盒为天地盖设计,最上面放置有倍思品牌全球代言人王一博的新年祝福贺卡。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002321420.jpeg?x-oss-process=style/cdt800w)
贺卡左侧有王一博的新年祝福词,给大家的2024年加上满满的BUFF和运势。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002321625.jpeg?x-oss-process=style/cdt800w)
贺卡下一层则装有数据线、移动电源、充电器等充电套装。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002321874.jpeg?x-oss-process=style/cdt800w)
整个礼盒内除充电套装外,还有徽章、带灯挂饰以及基于代言人王一博现象制作的摆件、贴纸等。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002322290.jpeg?x-oss-process=style/cdt800w)
礼盒内的磁吸无线充移动电源整体同样为喜庆的中国红配色,外观上既有代表祝福的豹子图案,也有其它常规产品常见的参数、铭牌、功能指示灯等设计。机身外壳哑光抗指纹,边缘过渡圆润。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002322395.jpeg?x-oss-process=style/cdt800w)
正面上方设计有一只飞奔的豹子图案,有着新年“豹”富的美好寓意。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002322437.jpeg?x-oss-process=style/cdt800w)
下方则设计有内凹的30W字样,表明移动电源支持最大30W快充。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002322713.jpeg?x-oss-process=style/cdt800w)
同时边缘还印有TYPE-C口输入、输出参数信息。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002322873.jpeg?x-oss-process=style/cdt800w)
机身背面外壳通过内凹设计有磁吸环对应位置,可以提示用户产品无线充电区域,方便对齐使用。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002323514.jpeg?x-oss-process=style/cdt800w)
背面下方还印有倍思的英文全称——Shenzhen Baseus Technologyco.,Ltd.,产品型号为PPCXM10T。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002323764.jpeg?x-oss-process=style/cdt800w)
产品另一大设计亮点是顶部还自带TYPE-C短线,作为一款磁吸无线充移动电源,有线充电和无线充电均可灵活选择,大大提升用户的使用体验。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002323810.jpeg?x-oss-process=style/cdt800w)
并且顶部还专门设计有专门的TYPE-C连接口,这样自带的TYPE-C线插入接口,便可充当提绳使用。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002324095.jpeg?x-oss-process=style/cdt800w)
此外顶部两侧还分别设计有TYPE-C快充接口和指示灯。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002324335.jpeg?x-oss-process=style/cdt800w)
TYPE-C接口前端嵌有银色装饰环,让产品看起来更加精致。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002324469.jpeg?x-oss-process=style/cdt800w)
指示灯分为电量指示灯和无线充电指示灯,对应指示灯旁分别印有相应标识,方便用户区别,细节讲究。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002324634.jpeg?x-oss-process=style/cdt800w)
电量指示灯亮蓝光,而最右侧的无线充电指示灯在充电宝给手机正常进行无线充电时,亮粉色光。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002324844.jpeg?x-oss-process=style/cdt800w)
机身一侧印有Baseus品牌。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002324922.jpeg?x-oss-process=style/cdt800w)
此外同一侧还设有电源键。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002325151.jpeg?x-oss-process=style/cdt800w)
机身另一侧印有移动电源参数信息。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002325378.jpeg?x-oss-process=style/cdt800w)
产品参数特写
电芯类型:聚合物锂电池
能量转换率:≥75%
电芯容量:10000mAh(5000mAh*2pcs)
电池能量:5000mAh 7.4V/37Wh
额定容量:5800mAh(5V3A)
TYPE-C输入:5V3A、9V2A、12V1.5A
TYPE-C线输入:5V3A、9V2A、12V1.5A
TYPE-C输出:5V3A、9V3A、12V2.5A、15V2A
TYPE-C线输出:5V3A、9V3A、12V2.5A、15V2A
TYPE-C+TYPE-C线输出:5V3A
无线充输出:5W/7.5W/10W/15W
总输出:5V3A
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002325675.jpeg?x-oss-process=style/cdt800w)
实测移动电源机身长度为108.43mm。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002330081.jpeg?x-oss-process=style/cdt800w)
移动电源机身带线总长度约为25.5cm。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002330323.jpeg?x-oss-process=style/cdt800w)
宽度为69.03mm。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002330576.jpeg?x-oss-process=style/cdt800w)
厚度为20.01mm。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002330799.jpeg?x-oss-process=style/cdt800w)
产品机身拿在手上的大小直观感受。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002331224.jpeg?x-oss-process=style/cdt800w)
另外测得产品总重量约为216g。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002331264.jpeg?x-oss-process=style/cdt800w)
使用ChargerLAB POWER-Z KM003C测得TYPE-C口支持FCP、SCP、AFC、QC3+/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002331497.jpeg?x-oss-process=style/cdt800w)
PDO报文显示TYPE-C口还具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位,以及3.3-11V3A一组PPS电压档位。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002331654.jpeg?x-oss-process=style/cdt800w)
测得TYPE-C线兼容协议和TYPE-C口的一样。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002332077.jpeg?x-oss-process=style/cdt800w)
此外PDO报文也完全相同,使用哪个都能获得相同快充性能,十分灵活。
倍思磁吸自带线移动电源拆解
看完了倍思2024 BUFF礼盒的开箱,顺便以移动电源为代表进行了产品的外观和测试的详细了解,下面继续对这款磁吸充电宝进行拆解,一起看看内部的方案和用料。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002332363.jpeg?x-oss-process=style/cdt800w)
首先沿机身侧面接缝撬开盖板。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002332576.jpeg?x-oss-process=style/cdt800w)
盖板内部设有吸附手机的磁铁和石墨导热贴纸。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002332757.jpeg?x-oss-process=style/cdt800w)
移动电源内部一览,壳体内部设有PCBA模块,在电池上粘贴泡棉双面胶和无线充电线圈。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002332923.jpeg?x-oss-process=style/cdt800w)
PCBA模块通过螺丝固定,元器件打胶加固。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002333213.jpeg?x-oss-process=style/cdt800w)
无线充电线圈采用利兹线绕制,粘贴在电池上。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002333384.jpeg?x-oss-process=style/cdt800w)
拧下固定螺丝,取出PCBA模块。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002333592.jpeg?x-oss-process=style/cdt800w)
在PCBA模块下面设有自带线的固定压板。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002333713.jpeg?x-oss-process=style/cdt800w)
拧下固定螺丝,取下压板。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002333992.jpeg?x-oss-process=style/cdt800w)
移动电源自带TYPE-C线通过焊接连接到PCBA模块,焊接处打胶加固。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002334150.jpeg?x-oss-process=style/cdt800w)
在电池组侧面设有一颗热敏电阻,用于检测电池温度。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002334333.jpeg?x-oss-process=style/cdt800w)
无线充电线圈引线外套热缩管固定,焊接连接。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002334636.jpeg?x-oss-process=style/cdt800w)
焊接断开电池正负极连线。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002334810.jpeg?x-oss-process=style/cdt800w)
焊接取下自带TYPE-C线,继续进行拆解。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002335023.jpeg?x-oss-process=style/cdt800w)
分离开电池组与PCBA模块的连接。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002335282.jpeg?x-oss-process=style/cdt800w)
电池组正面粘贴信息标签,移动电源内置聚合物电池组,电池型号为676076尺寸,电池组为2串连接,标称电压为7.4V,充电限制电压8.8V,额定容量为5000mAh,额定能量为37Wh,电池组由鹏元晟高科技股份有限公司生产。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002335388.jpeg?x-oss-process=style/cdt800w)
在青稞纸下面设有电池保护板。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002335691.jpeg?x-oss-process=style/cdt800w)
电池保护芯片丝印3P1FAG。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002335972.jpeg?x-oss-process=style/cdt800w)
电池保护管来自锐骏半导体,型号RU3040M2,NMOS,耐压30V,导阻5.8mΩ,PDFN3333封装。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002340014.jpeg?x-oss-process=style/cdt800w)
移动电源PCBA模块正面元件打胶加固。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002340247.jpeg?x-oss-process=style/cdt800w)
在背面焊接一颗热敏电阻,用于检测电池温度。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002340418.jpeg?x-oss-process=style/cdt800w)
PCBA模块正面一览,左侧为电量检测按键,下方为CBB谐振电容,右侧设有两颗滤波固态电容。在主板右侧设有同步升降压控制器,滤波电解电容,合金电感以及电量指示灯和同步升降压开关管。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002340726.jpeg?x-oss-process=style/cdt800w)
PCBA模块背面设有无线充电主控芯片和MOS管以及MCU。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002340939.jpeg?x-oss-process=style/cdt800w)
倍思这款移动电源内置智融SW6306,这是一款高集成度的四口多协议升降压移动电源SOC,集成了双向升降压控制器,高效升降压开关充放电,可为2-6串锂电池或2-7串磷酸铁锂电池应用,电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理,包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池,输入电压范围为4~26V,输出电压为3.3~27.3V,并拥有10mV调压步进,支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率,最高可达100W,支持I2C设置充电目标电压、充电电流、电池端和输出端限流,以及MPPT太阳能板充电功能。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002341235.png?x-oss-process=style/cdt800w)
智融SW6306支持按键功能,可识别短按、双击、长按,并支持小电流模式,带有可关输出端口、WLED开关功能,支持数码管和LED电量显示,内置库伦计与12bit ADC,还支持双芯片电量计量,确保在使用过程中能够实时掌握电量信息。
此外支持2A2C四口配置以及任意口快充,支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议,还能够智能识别适配器最大电流,自动调整充电电流,带来超强兼容的快充体验。
相关阅读:
1、充放电功率高达100W,智融推出四口多协议升降压移动电源单芯片SW6306V
2、大功率多口设计首选,智融SW6306V 100W快充移动电源方案解析
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002341650.jpeg?x-oss-process=style/cdt800w)
三颗同步升降压开关管与两颗VBUS开关管一览。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002341867.jpeg?x-oss-process=style/cdt800w)
同步升降压开关管来自砹德曼,型号AD40N50D3,NMOS,耐压40V,导阻4.5mΩ,采用PDFN3*3封装。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002341988.jpeg?x-oss-process=style/cdt800w)
4.7μH合金电感用于升降压电压转换。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002342246.jpeg?x-oss-process=style/cdt800w)
5mΩ取样电阻用于检测输入电流。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002342348.jpeg?x-oss-process=style/cdt800w)

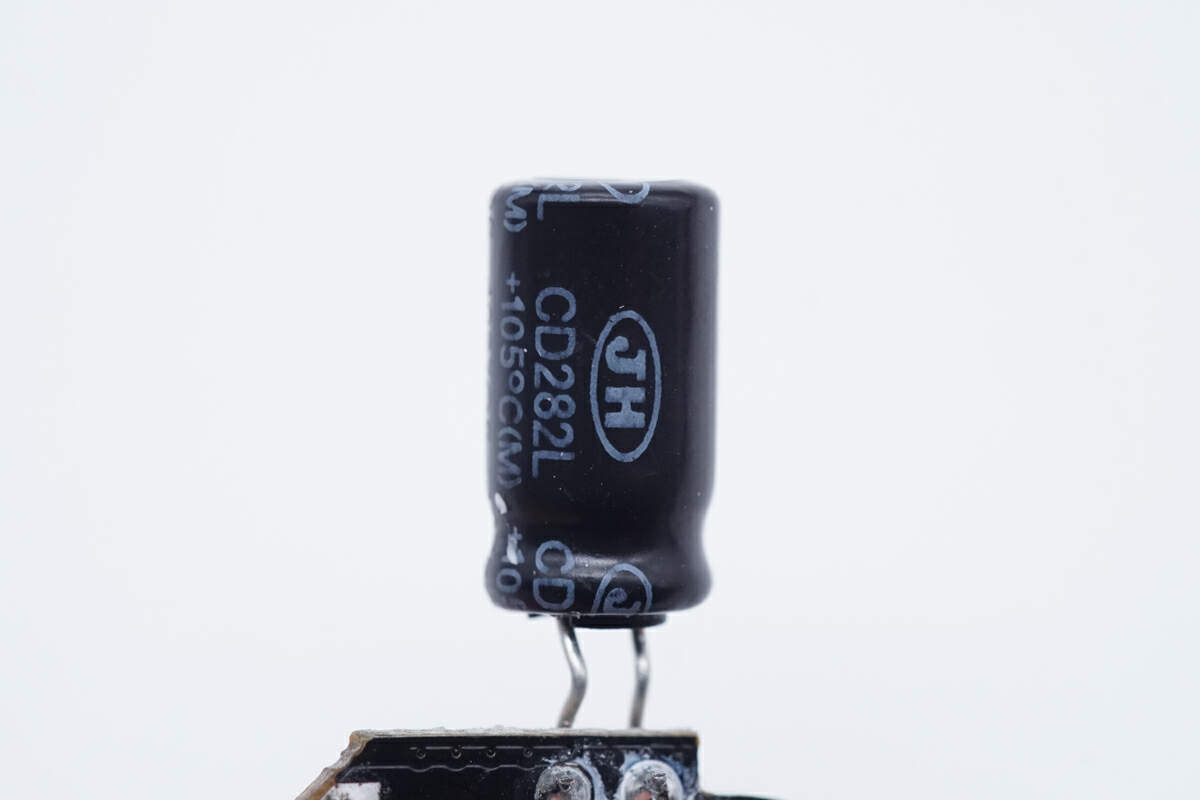

一颗滤波电容来自江海,为CD282L系列长寿命电解电容。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002342454.jpeg?x-oss-process=style/cdt800w)
规格为25V100μF。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002342630.jpeg?x-oss-process=style/cdt800w)
两颗固态电容来自江海,规格为100μF25V。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002342855.jpeg?x-oss-process=style/cdt800w)
无线充电主控来自华创芯科,型号HC9750W。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002342960.jpeg?x-oss-process=style/cdt800w)
集成功率级芯片也来自华创芯科,型号HC6301。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002343110.jpeg?x-oss-process=style/cdt800w)
谐振电容来自中正电子,为MPP金属化聚丙烯电容,规格为0.4μF100V。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002343359.jpeg?x-oss-process=style/cdt800w)
一颗MCU来自芯海科技,型号CSU32M10,是一颗8位CMOS RISC MCU,内置12位ADC。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002343587.jpeg?x-oss-process=style/cdt800w)
一颗稳压芯片丝印AABL。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002343737.jpeg?x-oss-process=style/cdt800w)
电量检测按键采用贴片焊接。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002343946.jpeg?x-oss-process=style/cdt800w)
LED指示灯设有橡胶遮光罩。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002344126.jpeg?x-oss-process=style/cdt800w)
取下橡胶遮光罩,LED电量指示灯和无线充电指示灯特写。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002344335.jpeg?x-oss-process=style/cdt800w)
TYPE-C母座采用过孔焊接固定,橙色舌片。
![拆解报告:Baseus倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源PPCXM10T-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071002344580.jpeg?x-oss-process=style/cdt800w)
全部拆解一览,来张全家福。
充电头网拆解总结
倍思这款磁吸无线充移动电源内置10000mAh聚合物电池组,自带的TYPE-C线支持30W充放电,机身的TYPE-C接口支持18W充电和30W放电,能够充分满足iPhone15系列手机的快充需求。移动电源还支持PPS和其他主流快充协议,对安卓手机也有很好的快充兼容性。
充电头网通过拆解了解到,这款移动电源内置两串电池组,单节电池容量为5000mAh,两节串联组成10000mAh容量。电池组由鹏元晟提供,并配有电池保护板。移动电源内置智融科技SW6306同步升降压控制器,支持2-6串电池使用,支持高压锂电池和磷酸铁锂电池应用,NTC完美匹配各类规格电芯,内置过压保护,过流保护,芯片过热保护,宽恒温环设置,安全有保证。
SW6306为单芯片设计,满足GB4943.1-2022新国标标准,内部还集成协议功能,具备全面的快充协议支持,最大输入输出功率为100W。此外可完美匹配Qi2无线充模式,基于此方案能够满足大功率移动电源、户外电源的大功率输出以及热门Qi2磁吸无线充移动电源的设计需求,提供灵活,高效,安全可靠的解决方案,为消费者带来便捷的使用体验。
