前言
在电气工程领域中,继电器是一类常见的电子元件,其通常由电磁铁、精密触点以及弹簧等核心部件构造而成,基于电磁感应与电热效应的基本原理,实现了以小电流操控大电流通断的开关操作。
继电器之所以应用广泛,其优势便在于其非侵入式的控制能力,即在不改变主电路的前提下,实现了对电路开关状态的控制,提升了电路的灵活性与可维护性,同时避免开关直接通过高压、高电流,有效保护操作者使用安全。
为帮助各位读者朋友了解那些在新能源汽车充电枪、充电桩中广泛应用的继电器品牌,充电头网整理了往年11款相关产品的拆解案例供大家参考。
充电枪、充电桩内置的继电器
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/08/2024082806260855.png?x-oss-process=style/cdt800w)

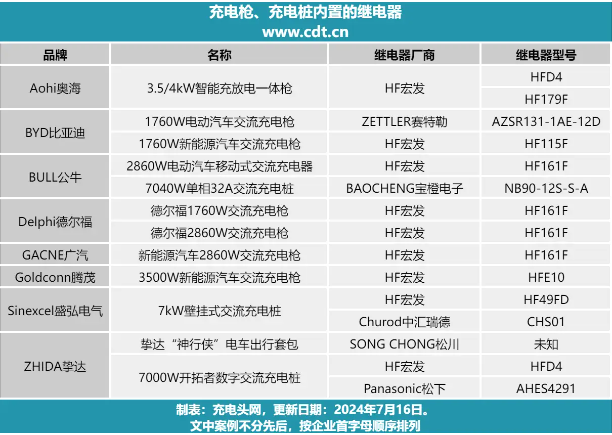

文中11款充电枪、充电桩中出现的继电器如图所示,下文小编将为您详细介绍。
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/08/2024082803054871.png?x-oss-process=style/cdt800w)
将文章出现的继电器厂商占比绘制成饼图,可以发现宏发占比最高,达到67%。
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071706401889.png?x-oss-process=style/cdt800w)

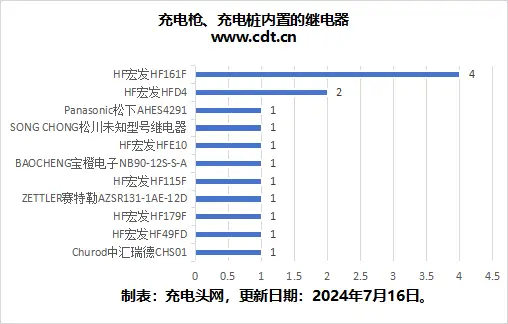

另将继电器具体型号应用次数绘制成条形图,发现宏发HF161F应用次数最多,可达4次。
Aohi奥海

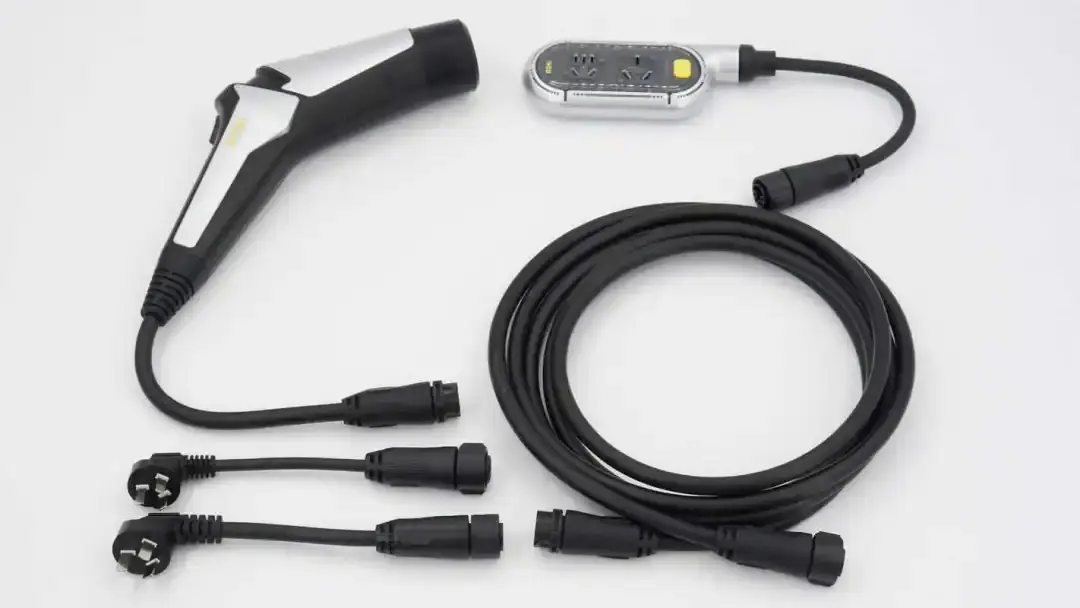

Aohi奥海3.5/4kW智能充放电一体枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702100446.webp?x-oss-process=style/cdt800w)
奥海推出了一款多功能智能充放电一体枪。支持3.5kW充电和4kW放电功能,通过使用随附的插头和插座,以及延长线配件,可以灵活的组合不同配件,实现随车充电和户外放电功能,再配有轻量化的定制款便携收纳箱,出行携带更加方便。这款充放电一体、枪盒一体枪兼容绝大多数新能源汽车,支持10A、16A四档充电电流设置,具备充满自断电,漏电保护,过压保护,欠压保护,过流保护,过热保护,防雷保护等全方位的保护功能,确保使用安全。
内置继电器

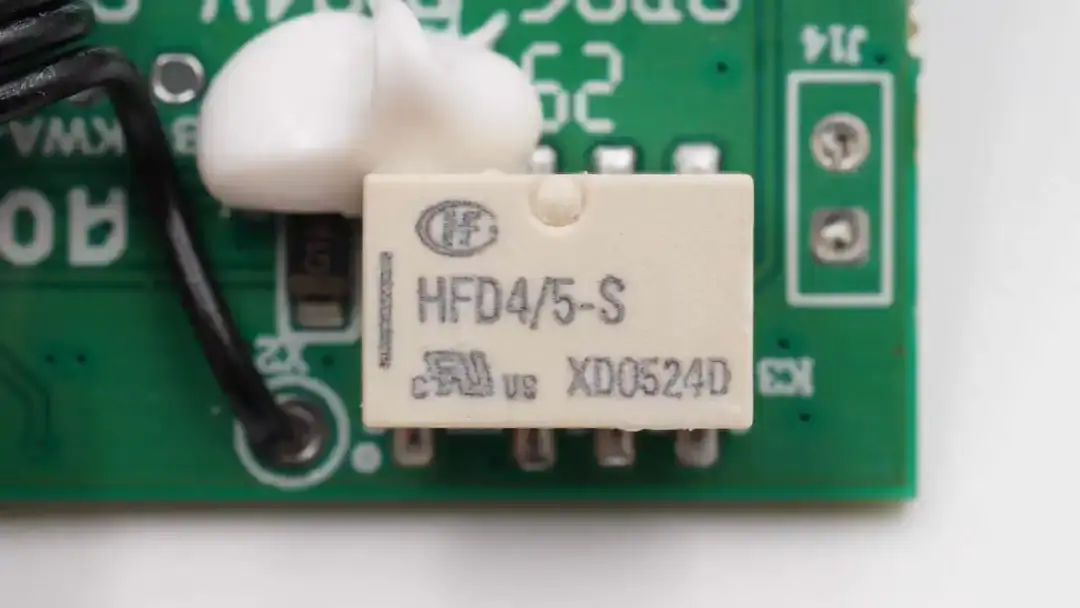

HF宏发HFD4
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702101040.webp?x-oss-process=style/cdt800w)
信号继电器来自宏发,为HFD4系列,线圈电压为5V,贴片焊接。
HF宏发HF179F
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702101597.webp?x-oss-process=style/cdt800w)
两颗继电器来自宏发,用于控制电路通断。继电器型号HF179F-W,触点间隙为2.4mm,继电器线圈电压为5V,一组常开触点,为3型脚位,灵敏型线圈。
相关阅读:
BYD比亚迪

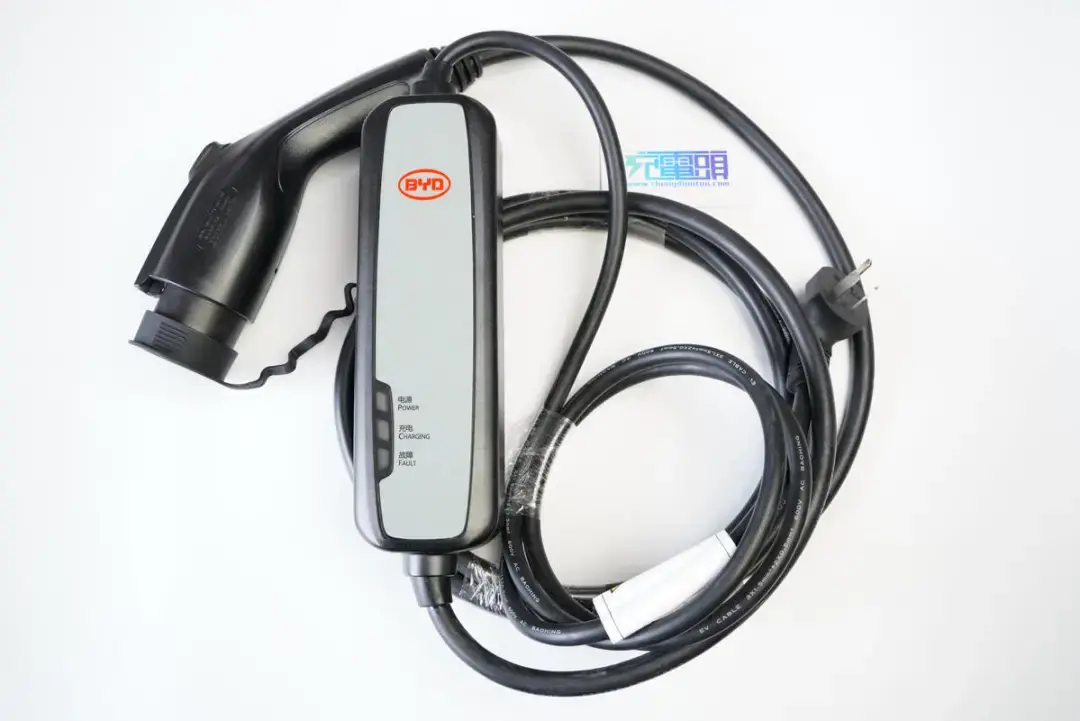

比亚迪1760W电动汽车交流充电枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702101846.webp?x-oss-process=style/cdt800w)
比亚迪这款1760W电动汽车交流充电枪采用220V8A额定规格,可见是专为国内使用设计。充电枪头符合国内电动汽车的充电口设计,通用性也好。标配的控制盒可提示丰富的充电状态。
内置继电器

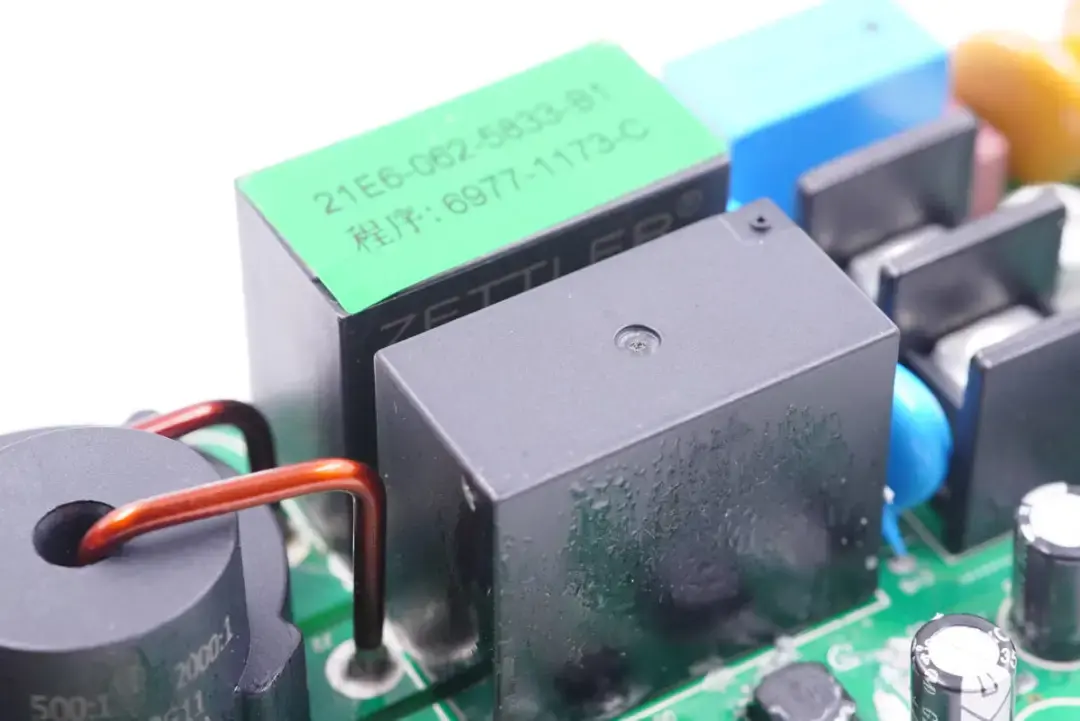

ZETTLER赛特勒AZSR131-1AE-12D
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702102569.webp?x-oss-process=style/cdt800w)
内置的两颗功率继电器来自ZETTLER赛特勒,型号AZSR131-1AE-12D,用于电源开关。
相关阅读:

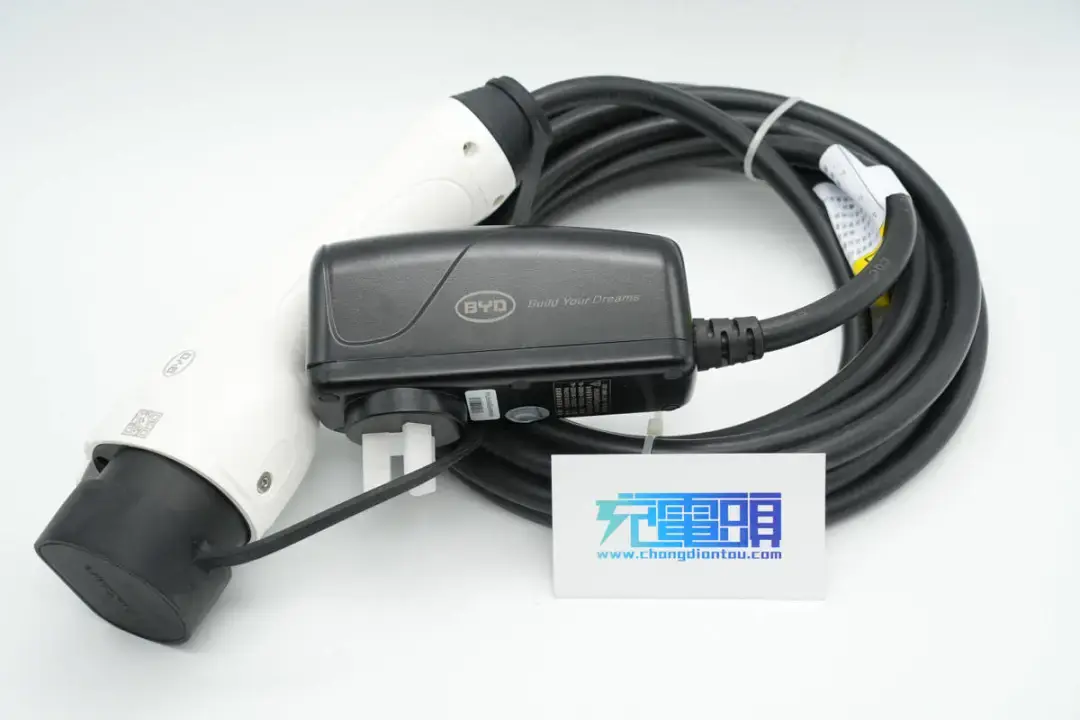

比亚迪1760W新能源汽车交流充电枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702102976.webp?x-oss-process=style/cdt800w)
比亚迪这款直插式充电枪支持8A电流,输出功率为1760W,采用国标10A插孔,使用方便。充电枪插头类似充电器,外壳较大,内置完整的保护功能,提供过压、欠压、过流和漏电保护等,确保安全充电。
内置继电器
HF宏发HF115F
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702103394.webp?x-oss-process=style/cdt800w)
两颗继电器均来自宏发型号HF115F,为小型大功率继电器,触点容量为16A,支持120A/20ms浪涌,线圈电压为12V,为常开型继电器,用于充电输出控制。
相关阅读:
BULL公牛

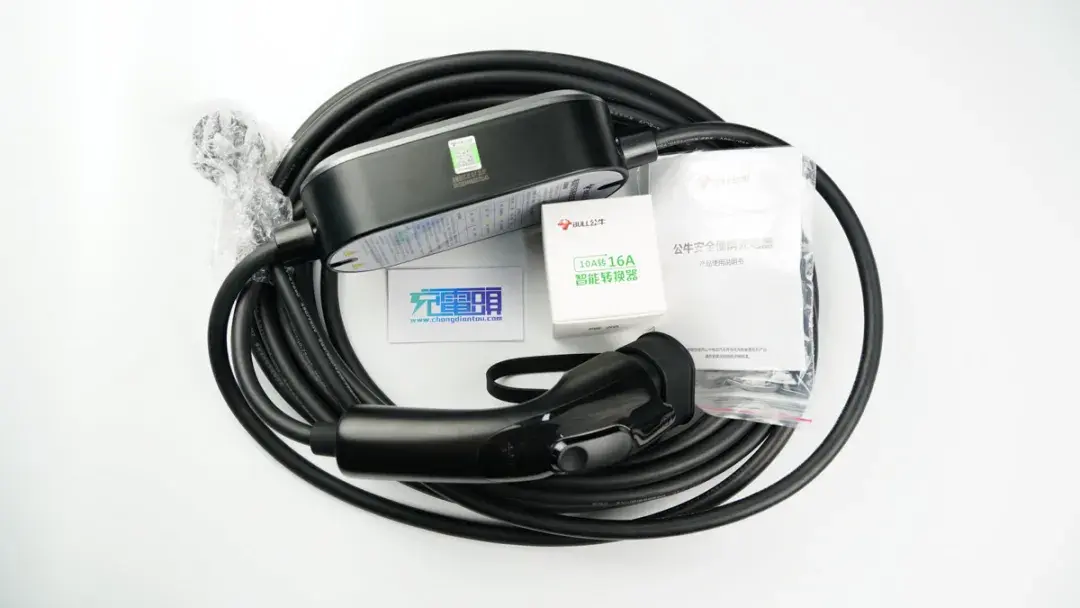

公牛2860W电动汽车移动式交流充电器
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702103712.webp?x-oss-process=style/cdt800w)
公牛这款新能源随车充线缆十分粗壮,规格3G2.5mm²+2x0.75mm²,通过了CQC认证,将安全可靠体现的淋漓尽致。此外设计有非常人性化的充电控制盒,支持多种不同的充电电流,充电状态也一目了然。另外产品长度可根据自身情况选择,最大2860W功率可以满足汽车日常充电需求。
内置继电器

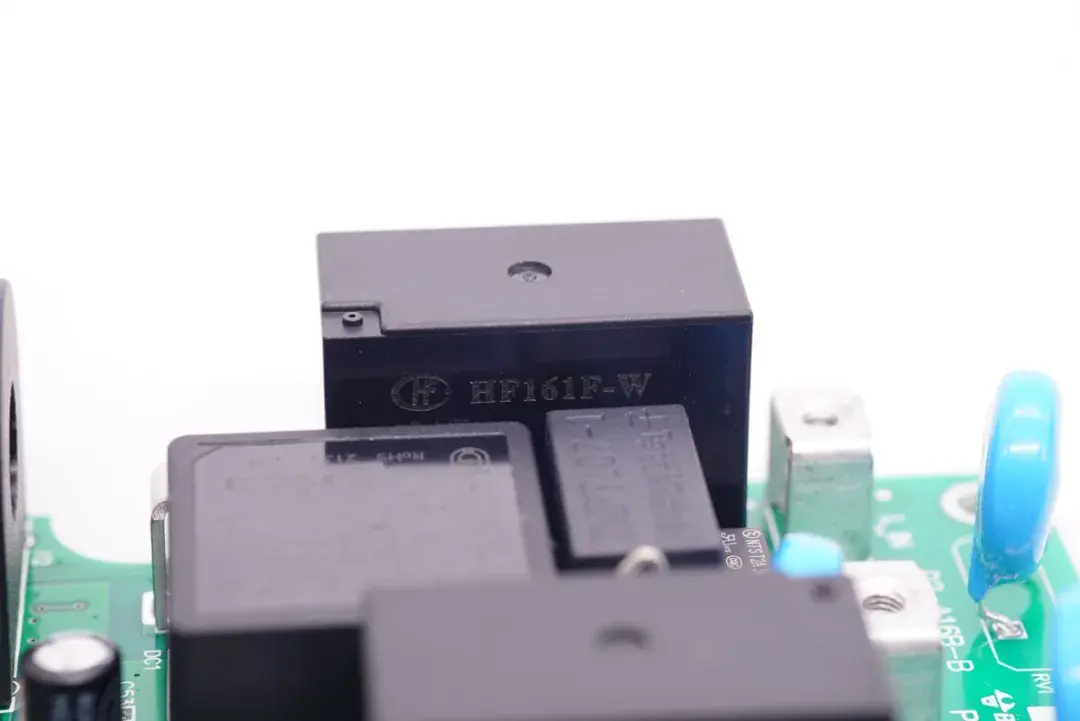

HF宏发HF161F
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702104294.webp?x-oss-process=style/cdt800w)
宏发HF161F常开式继电器,线圈电压12V,采用银氧化锡触点,具有3万次动作寿命,使用两颗用于分别控制电源L N两线输出。
相关阅读:

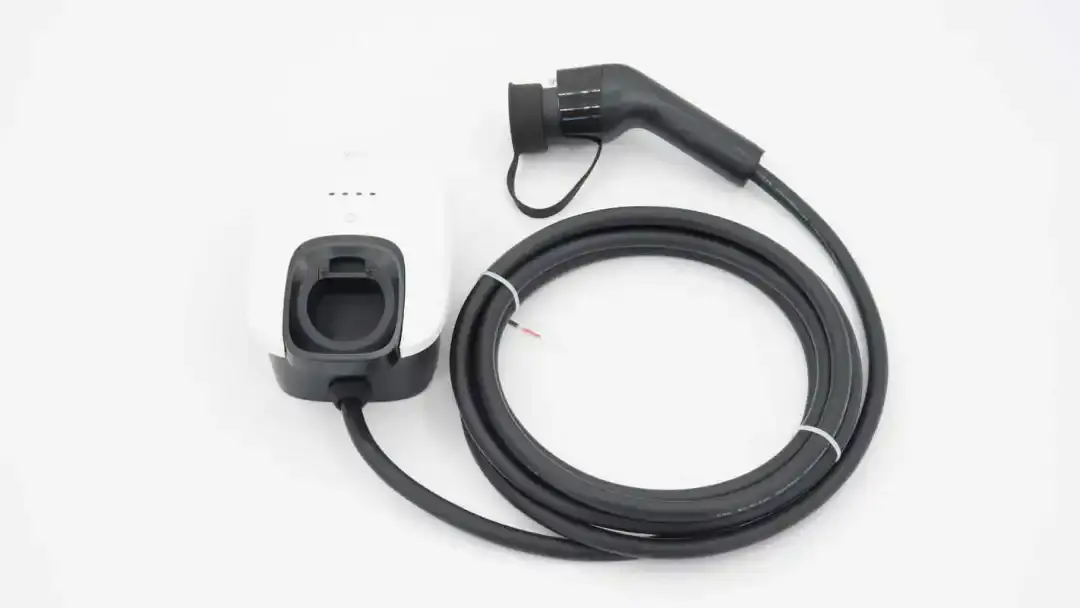

公牛7040W单相32A交流充电桩
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702104610.webp?x-oss-process=style/cdt800w)
公牛推出了一款7kW充电功率的安全充电桩,新一代充电桩相比上一代迷你充电桩,充电速度翻倍,理想情况下充电时间缩短一半。充电头网拆解的是生椰白配色,还具备牛油果绿配色,颜值配色更具活力。
内置继电器

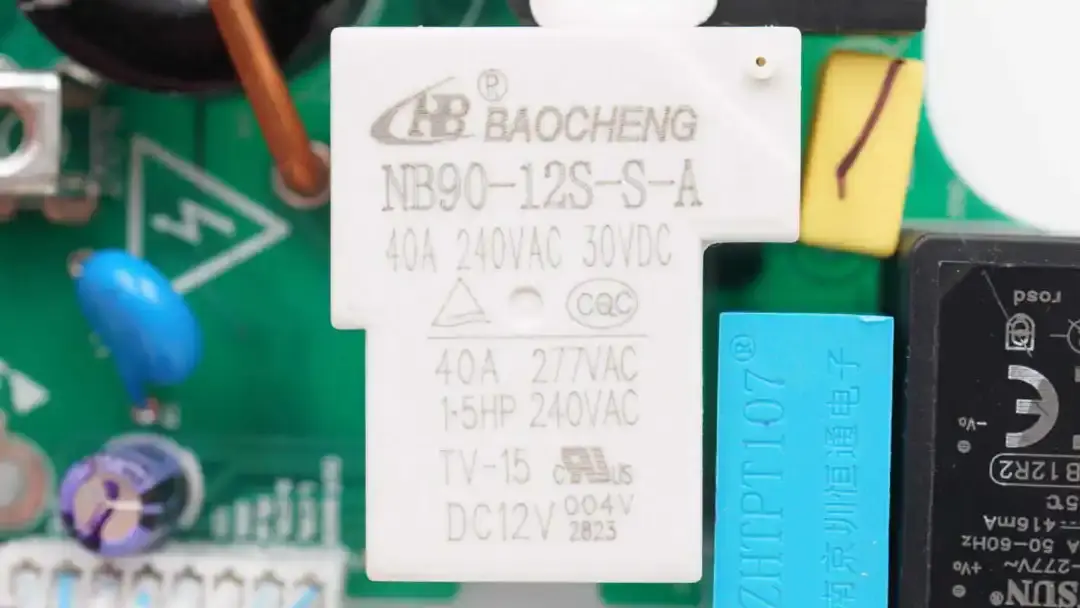

BAOCHENG宝橙电子NB90-12S-S-A
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702105356.webp?x-oss-process=style/cdt800w)
用于充电输出控制的继电器来自宝橙电子,型号NB90-12S-S-A,为超小型大功率继电器,采用银合金触点,切换能力为40A,线圈电压为12V,共使用两颗用于L,N切换。
相关阅读:
Delphi德尔福

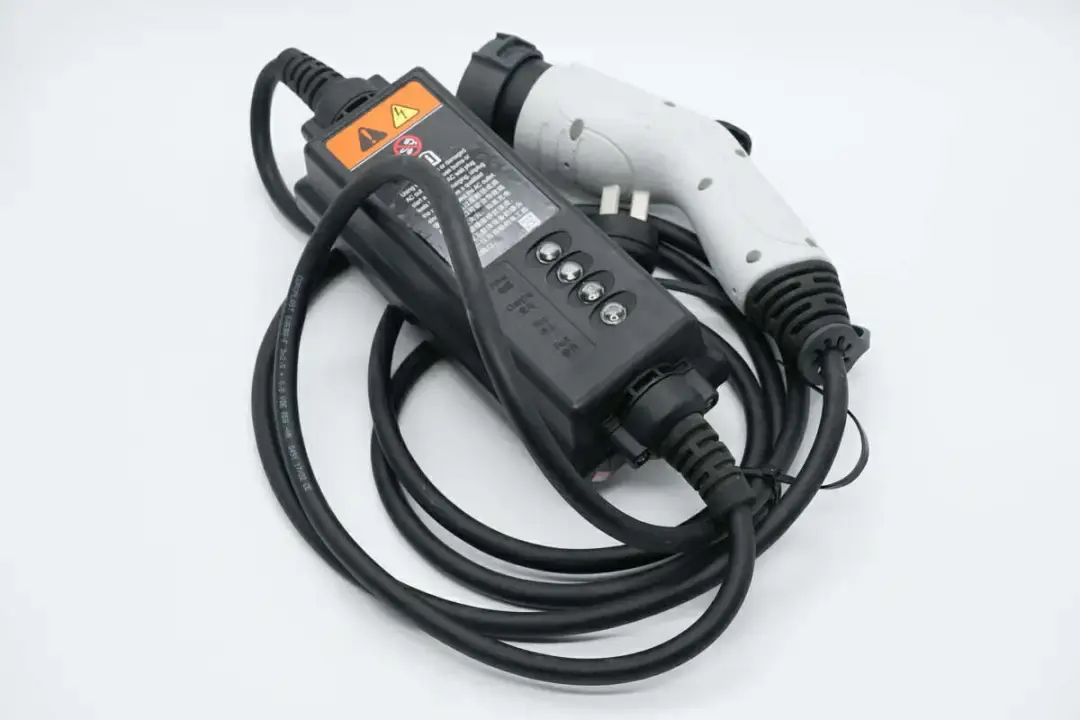

德尔福1760W交流充电枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702110025.webp?x-oss-process=style/cdt800w)
德尔福这款充电枪为分体式设计,插头与控制盒分开设计,总长度约为3.3米。控制盒采用黑色塑料外壳,设有四颗LED指示灯,分别用于电源指示,充电指示,充满指示和故障指示。由于这款充电枪的输出电流为8A,充电枪采用10A插头,无需专用16A大电流插座,普通插座即可使用,对于充电来说更加方便。
内置继电器

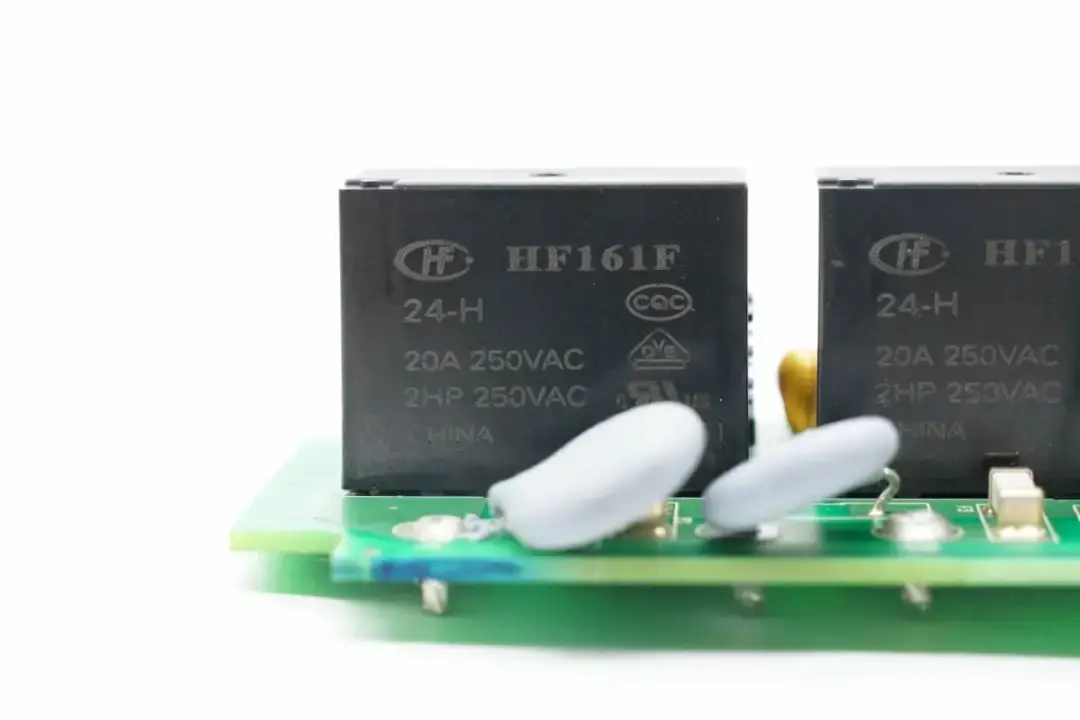

HF宏发HF161F
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702115131.webp?x-oss-process=style/cdt800w)
两颗继电器来自宏发,为HF161F-24-H,触点容量为20A,用于充电输出控制。
相关阅读:

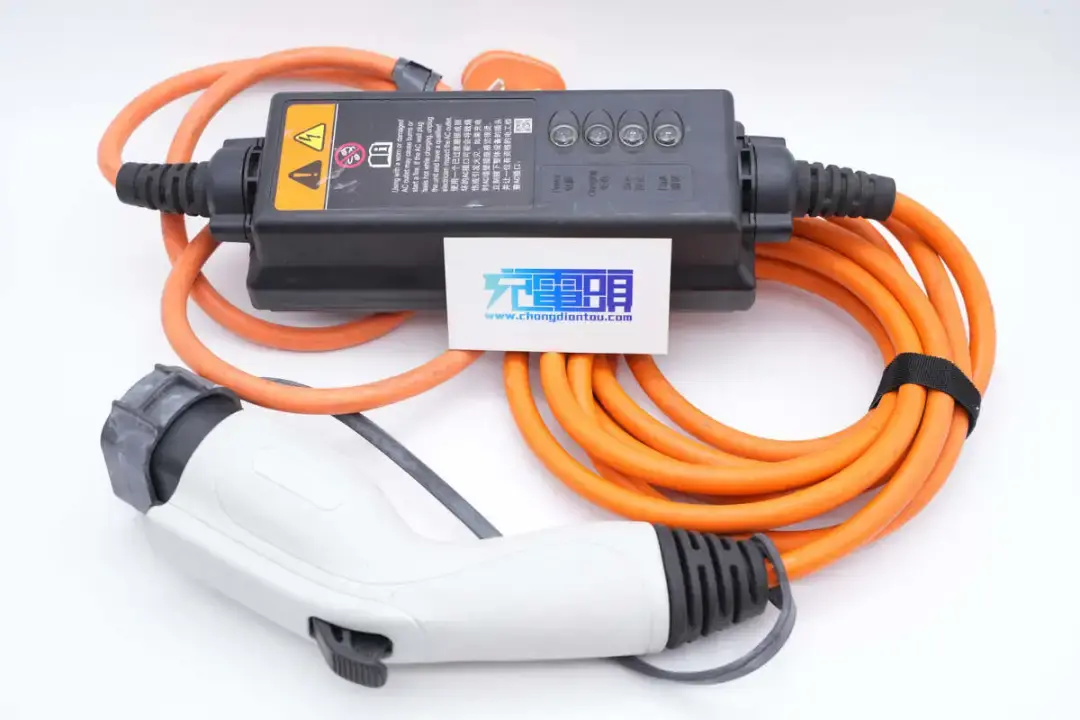

德尔福2860W交流充电枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702120137.webp?x-oss-process=style/cdt800w)
德尔福这款充电枪采用醒目的橙色线缆,支持13A输出电流,2860W充电功率。在充电枪外壳上设有LED指示灯用于指示电源输入,充电,充满和故障指示。充电枪采用16A插头,插头到控制盒的线缆长度约为1.2米,充电枪控制盒到枪头的线长度约为3.4米,满足主流的使用场景。
内置继电器
HF宏发HF161F
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702120681.webp?x-oss-process=style/cdt800w)
两颗继电器来自宏发,为HF161F-24-H,触点容量为20A,用于充电输出控制。
相关阅读:
GACNE广汽

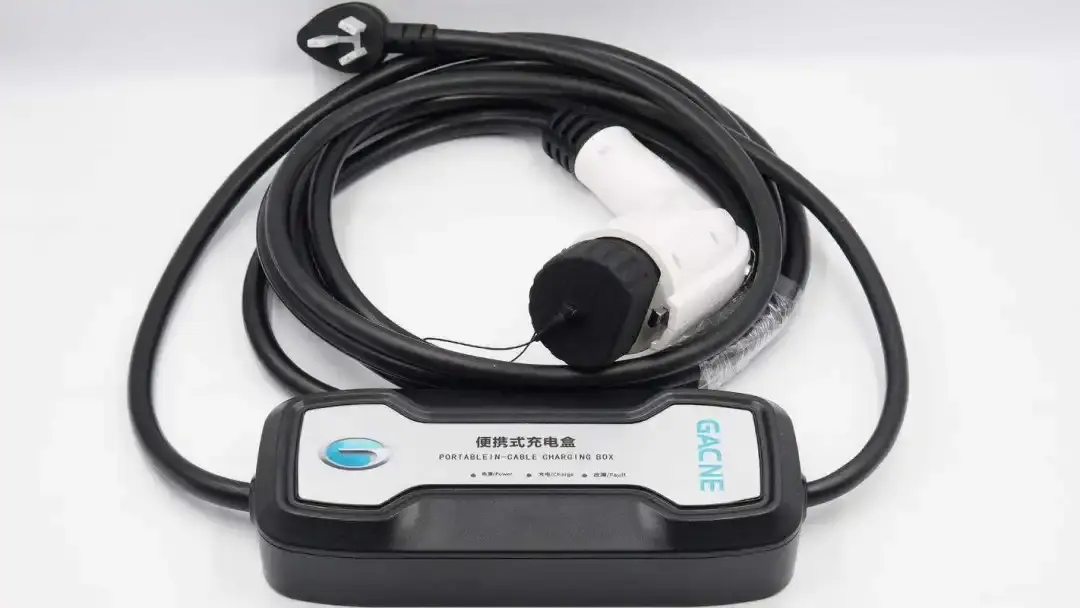

广汽新能源汽车2860W交流充电枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702121265.webp?x-oss-process=style/cdt800w)
ACNE广汽这款2860W便携交流充电枪具有IP67防水等级,支持13A充电电流,具备三个指示灯指示工作状态,简单可靠。
内置继电器

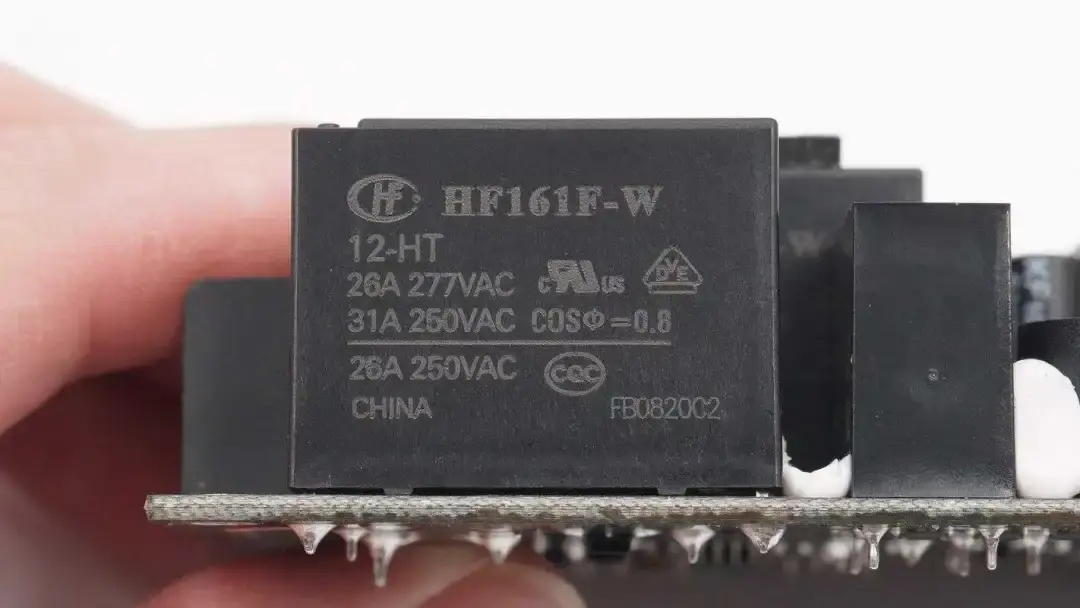

HF宏发HF161F
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702121723.webp?x-oss-process=style/cdt800w)
两颗控制充电输出的继电器来自宏发,型号HF161F,线圈电压为12V,采用银氧化锡触点,触点容量为26A,250VAC。
相关阅读:
Goldconn腾茂

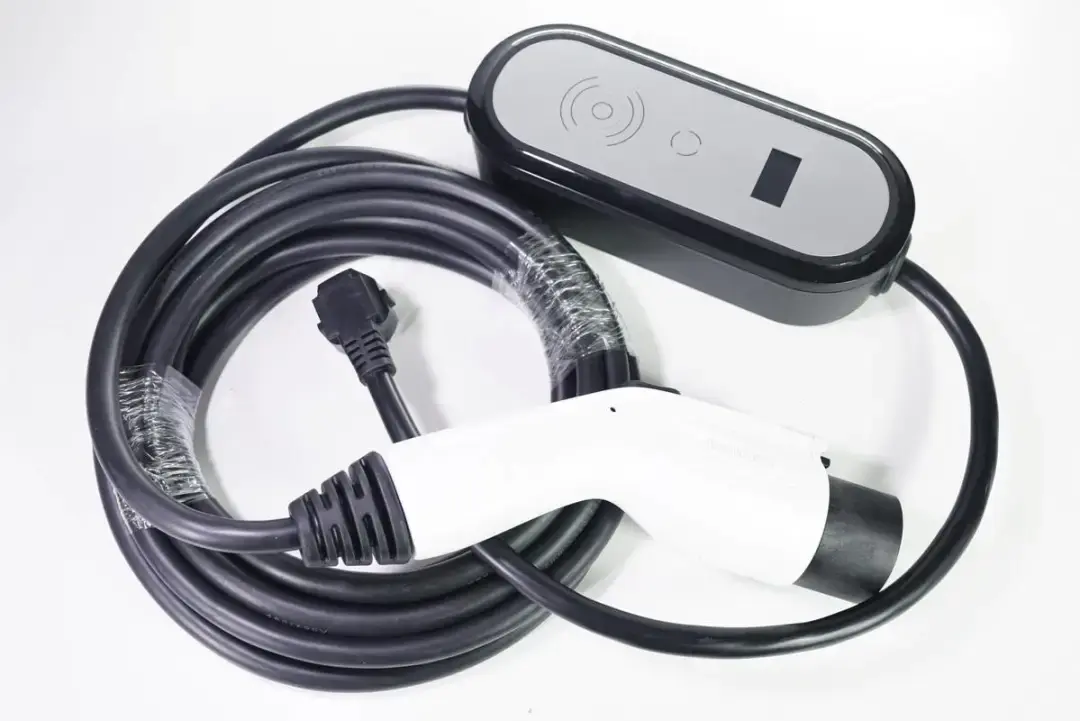

腾茂3500W新能源汽车交流充电枪
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702122022.webp?x-oss-process=style/cdt800w)
东莞市滕茂电子有限公司推出了一款3500W交流充电枪,具备8A/10A/13A/16A四档电流输出,可在充电枪上设置,满足不同车辆和插座承载能力,确保充电安全稳定进行。
内置继电器

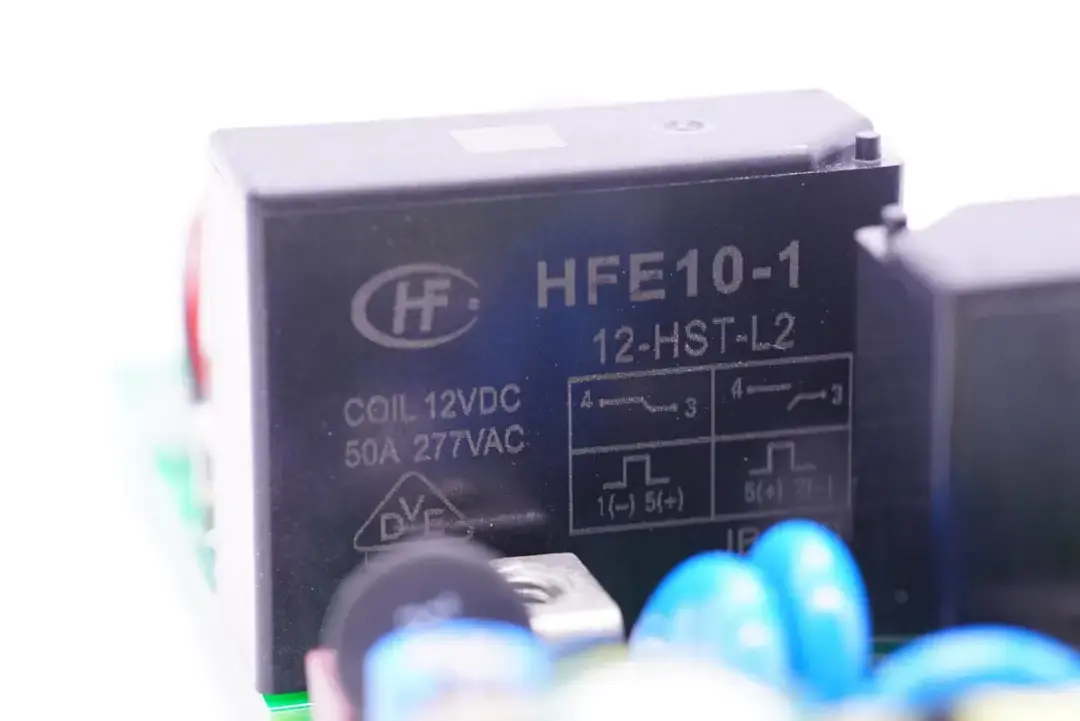

HF宏发HFE10
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702122917.webp?x-oss-process=style/cdt800w)
两颗继电器来自宏发,型号为HFE10,线圈电压为12V,为双线圈磁保持型,独立的线圈控制继电器动作和复归,无需持续通电保持动作,节能的同时减小充电枪控制盒的发热,触点最大持续工作电流为50A。
相关阅读:
Sinexcel盛弘电气
盛弘电气7kW壁挂式交流充电桩
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071706420652.webp?x-oss-process=style/cdt800w)
深圳市盛弘电气股份有限公司推出了7kW壁挂式交流充电桩SEA220/32-H,采用金属加塑料双重外壳设计,IP55防护等级,特别是它的输出功率能够达7KW,是一般附带充电器的3倍左右,下车插枪即可马上充电,无需等待也充得更快。
内置继电器
Churod中汇瑞德CH501
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071706421587.webp?x-oss-process=style/cdt800w)

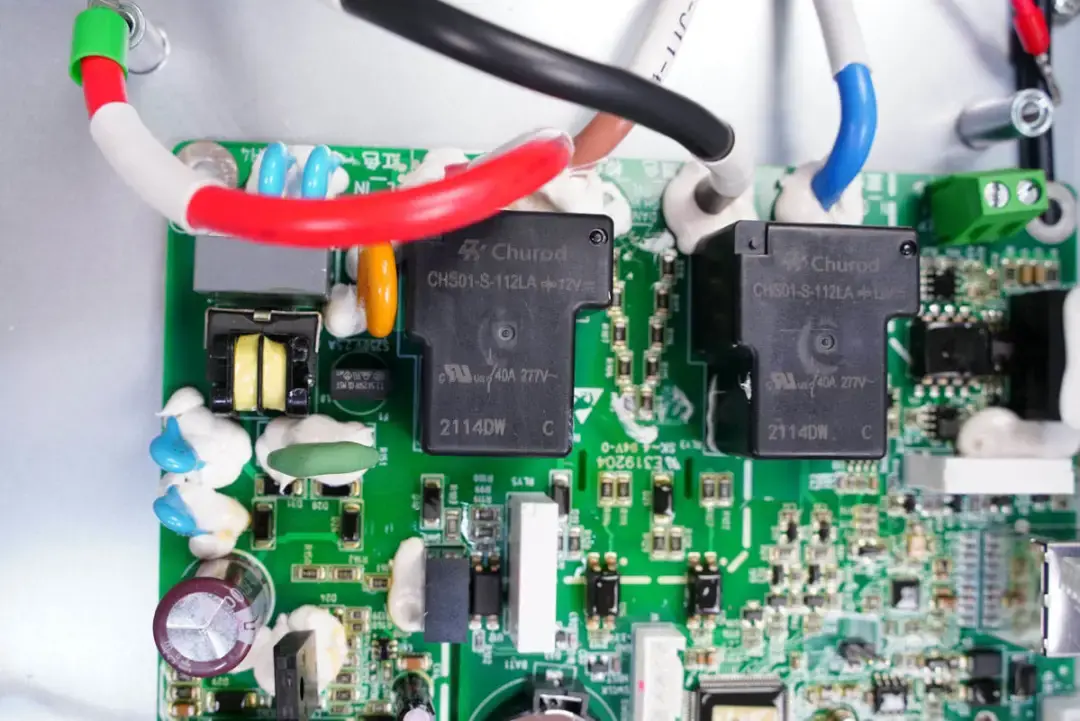

其中一个继电器来自中汇瑞德,型号CH501,触点电流40A,用于控制交流充电输出。

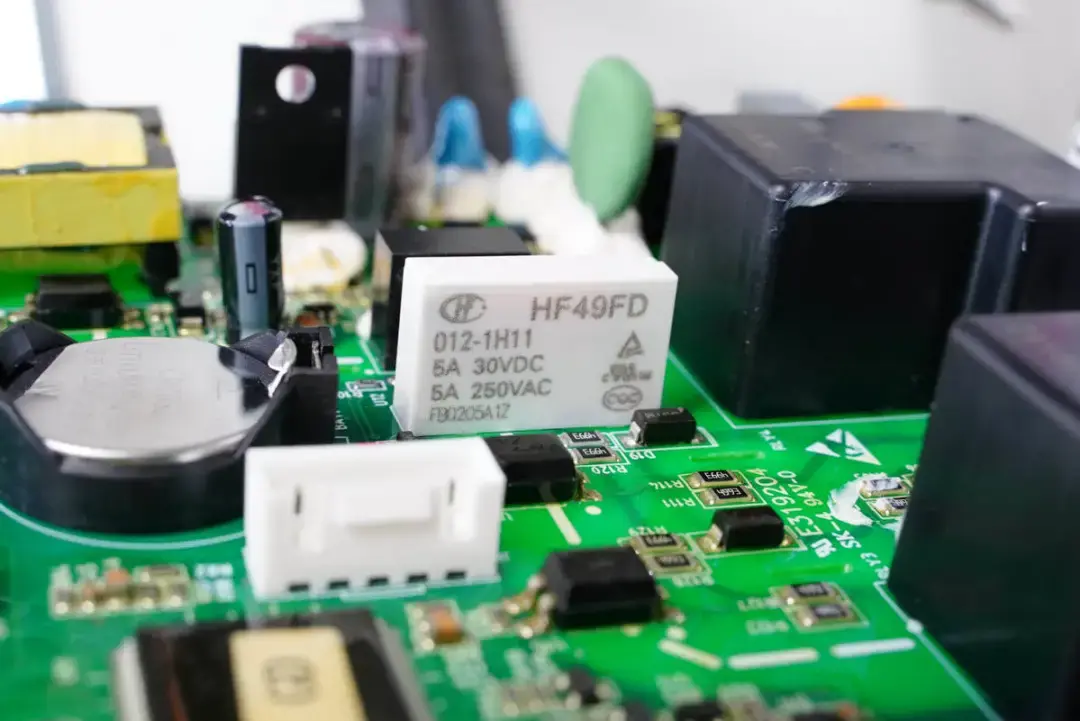

HF宏发HF49FD
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071706422442.webp?x-oss-process=style/cdt800w)
另外两个继电器均为宏发HF49FD,触点电流5A。
相关阅读:
ZHIDA挚达

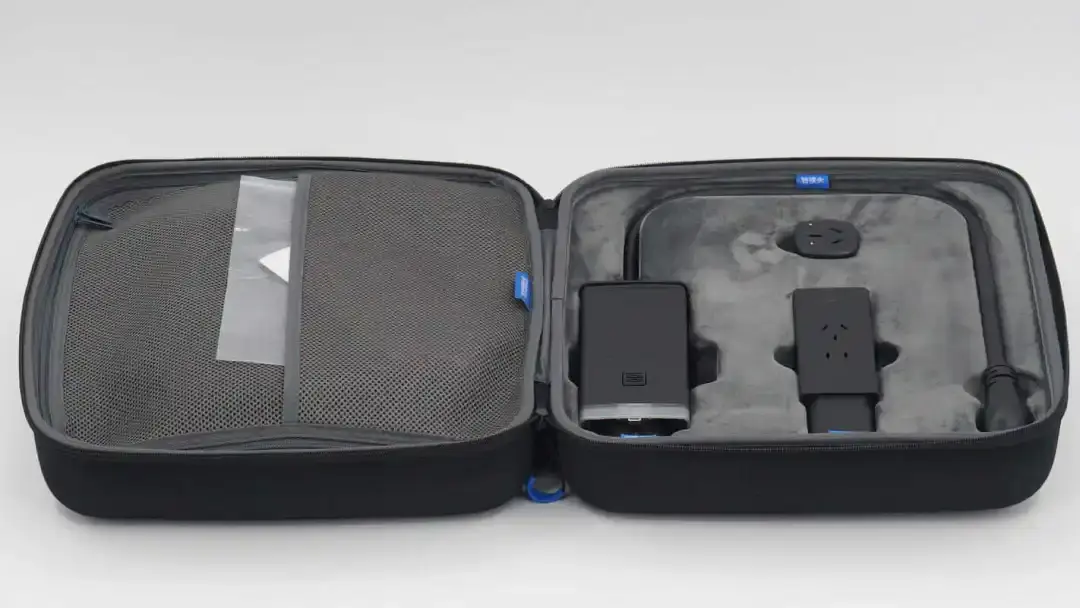

挚达“神行侠”电车出行套包
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702123929.webp?x-oss-process=style/cdt800w)
挚达神行侠随车充套装由充电模块,放电模块,多功能延长线和转换头组成,充电模块和放电模块可搭配多功能延长线使用,也可通过套装内的转接头,使用10A的插头进行充电。
内置继电器

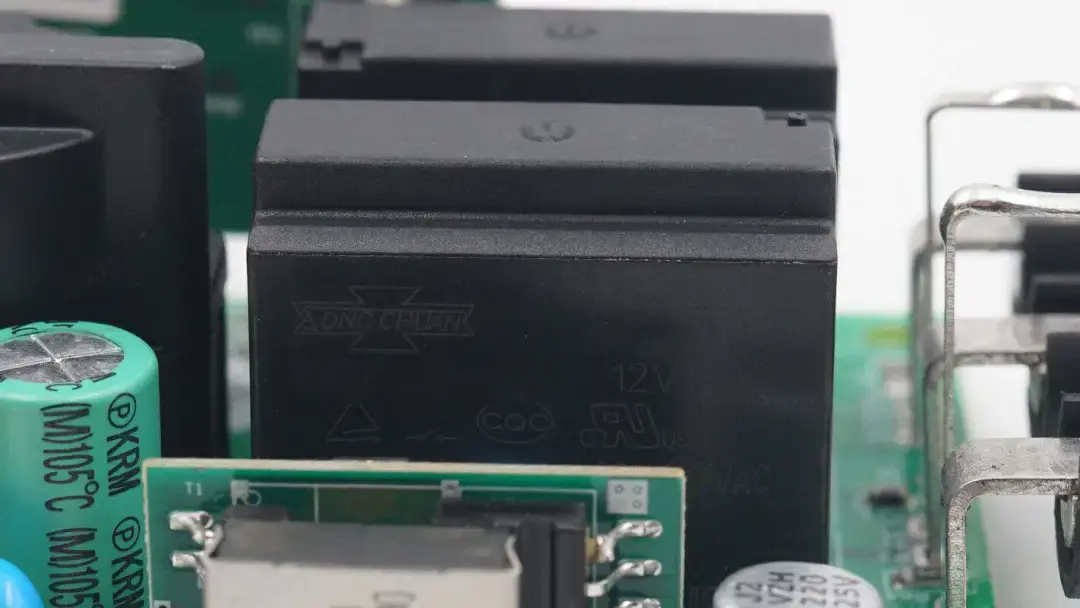

SONG CHONG松川未知型号继电器
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702124633.webp?x-oss-process=style/cdt800w)
一颗用于控制充电输出的两颗继电器来自松川,型号未知。
相关阅读:

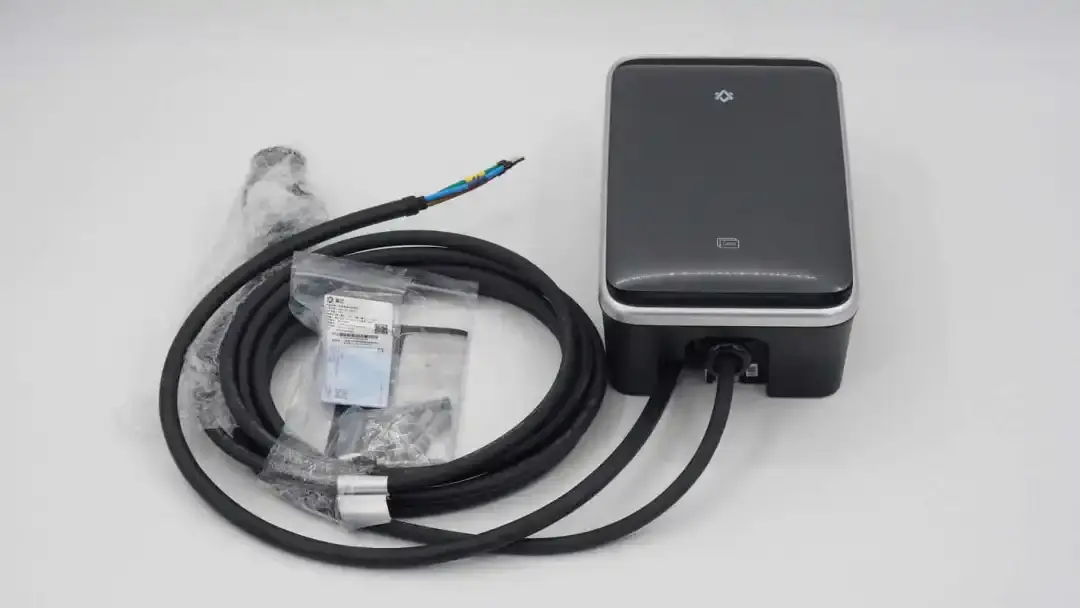

挚达7000W开拓者数字交流充电桩
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702124924.webp?x-oss-process=style/cdt800w)
这款充电桩为单相220V充电,支持7KW充电功率。充电桩具备车规级充电保护功能和充电状态检测功能,支持远程预约充、蓝牙无感充、即插即充等多种充电模式,适合自用和亲友邻居共享。
内置继电器
HF宏发HFD4
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702125434.webp?x-oss-process=style/cdt800w)
一颗信号继电器来自宏发,型号为HFD4。

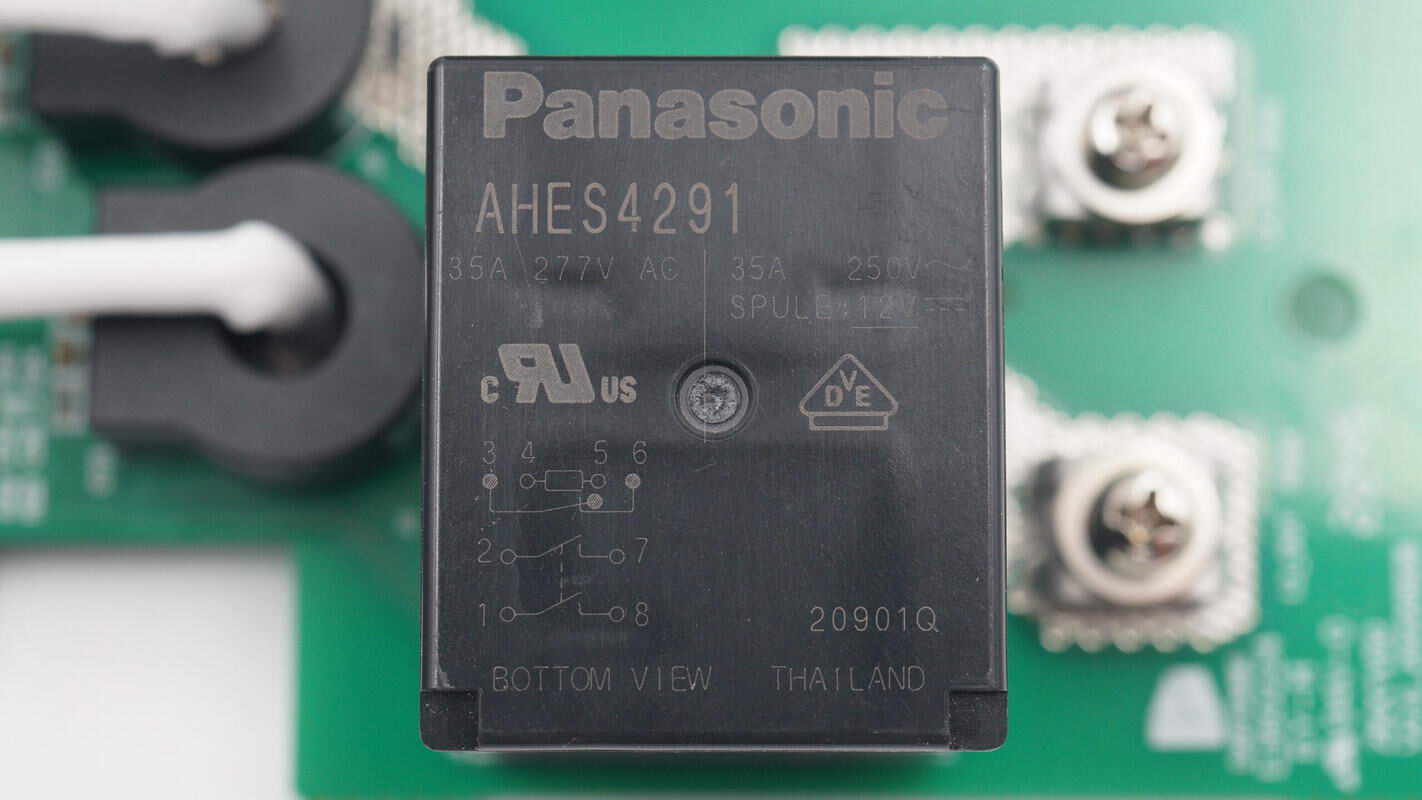

Panasonic松下AHES4291
![想了解新能源汽车充电枪、充电枪常用的继电器,看这篇文章就够了-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024071702130282.jpeg?x-oss-process=style/cdt800w)
用于控制充电输出的继电器采用松下AHES4291,工作电流35A。
相关阅读:
充电头网总结
无论是针对高功率输出的交流充电桩,还是便携式设计的充电枪,继电器均能够精准控制设备电力通断需求,显著提升了充电设备的整体性能与安全性,为新能源汽车充电枪、充电桩的长期稳定性打下了坚实的基础。
充电头网通过整理以往拆解新能源汽车充电枪、充电桩案例时了解到,在继电器品牌占比方面,
宏发以65%的占比独占鳌头,赛特勒、宝橙电子、松川、松下四家厂商的占比相同,均为7%。而在实际应用型号方面,宏发HF161F、宏发HFD4分别以4次和2次取得第一和第二的位置。
文中数据来源于充电头网自购拆解数据库,仅供参考。
