应对印度TEC新规，康源推出AC过压保护模式系列方案（四）

为加速进军国际市场上的步伐，康源针对印度市场推出了一系列符合其市场需求的IC产品及方案。

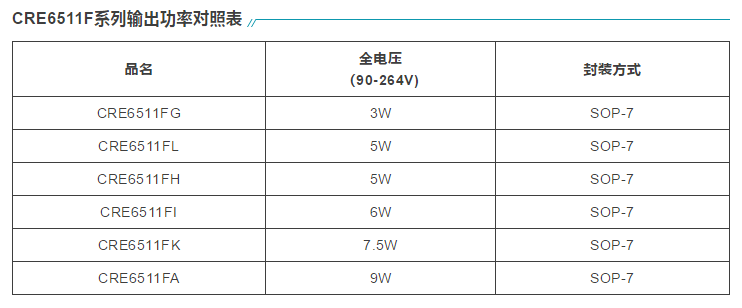

原边内置——CRE6511F系列

高度集成，芯片方案简洁，内置BJT，元件少，有效降低成本，性能稳定并可满足不同功率段需求。

功能特点

1、六级能效裕量充分
2、提升BJT应用设计、生产
3、AC LINE OVP/UVP功能
4、精准恒压恒流控制
5、无噪音抖频EMC优良
6、变压器小尺寸设计

带低压保护功能的参数设计指导

工作原理：
Brown in/out功能是利用侦测变压器Naux绕组的反射电压在R1上产生由IC FB脚到GND的电流实现的。当Np导通时，会在Naux绕组上产生反射电压，其峰-峰值受AC输入电压和Naux/Np(匝数比)直接影响，与AC输入电压成正比。

AC OVP动作逻辑：
AC Line电压升高↑ → Io升高 → Io大于1100uA持续4个开关周期 → OVP动作关断GATE → 完成保护

AC UVP动作逻辑：
AC Line电压降低 → Io降低 → Io小于250uA持续4个开关周期 → UVP动作关断GATE → 完成保护

采样电阻R1取值运算：
AC Line电压OVP和UVP的副边反馈电路架构取值运算，以5V输出为例：
1、设定AC Line OVP电压中心值为300V；
2、采用CRE6511F系列，FB保护基准上限电流值1100uA，下限电流值250uA，Vref-fb= 2.0V；
3、变压器匝数比为Np 120T: Ns 8T: Naux:20T。

Vaux=300V×1.414×20T÷120T=70.7V
R1=70.7V÷1100uA≈64K；R2取值基于Vref-fb运算即可。
AC Line UVP≈300V×250uA÷1100uA≈68V

R2取值依据R1及Vref-fb设定。

注：具体取值需参照不同型号IC的基准限值。

如需了解其它系列产品，请持续关注康源半导体或直接电话咨询：0755-29986859。
