前言
无线充电作为有线充电的重要补充,在手机上的使用相当广泛。无线充电摆脱了线缆的束缚,为手机充电只需轻轻一放。在早期无线充电的功率较低,充满手机需要数个小时,但随着手机厂商不断升级无线充电器,目前无线充电器的主流功率已经来到50W。
50W无线充电的体验已经与有线快充接近,能够更加有效的利用碎片时间为手机充电。但手机品牌推出的无线充电器与有线充电器相同,均为私有快充协议,想要快速的充电体验,还是要选择手机品牌的快充配件。充电头网汇总了拆解过的六个品牌共九款无线充电器,下面就一起看看内部的设计和用料。
HUAWEI华为
华为50W超级快充立式无线充电器
华为50W超级快充立式无线充电器主体为白色外壳,正面是高光玻璃面板装饰,两者融为一体,整体设计简洁而端庄。产品除了支持50W快充外,还向下兼容华为私有40W无线快充,此外也支持qi认证,不仅可以满足包括Mate40在内的华为新老机型无线充,也能满足其它品牌手机无线充电。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410163142.jpeg?x-oss-process=style/cdt800w)

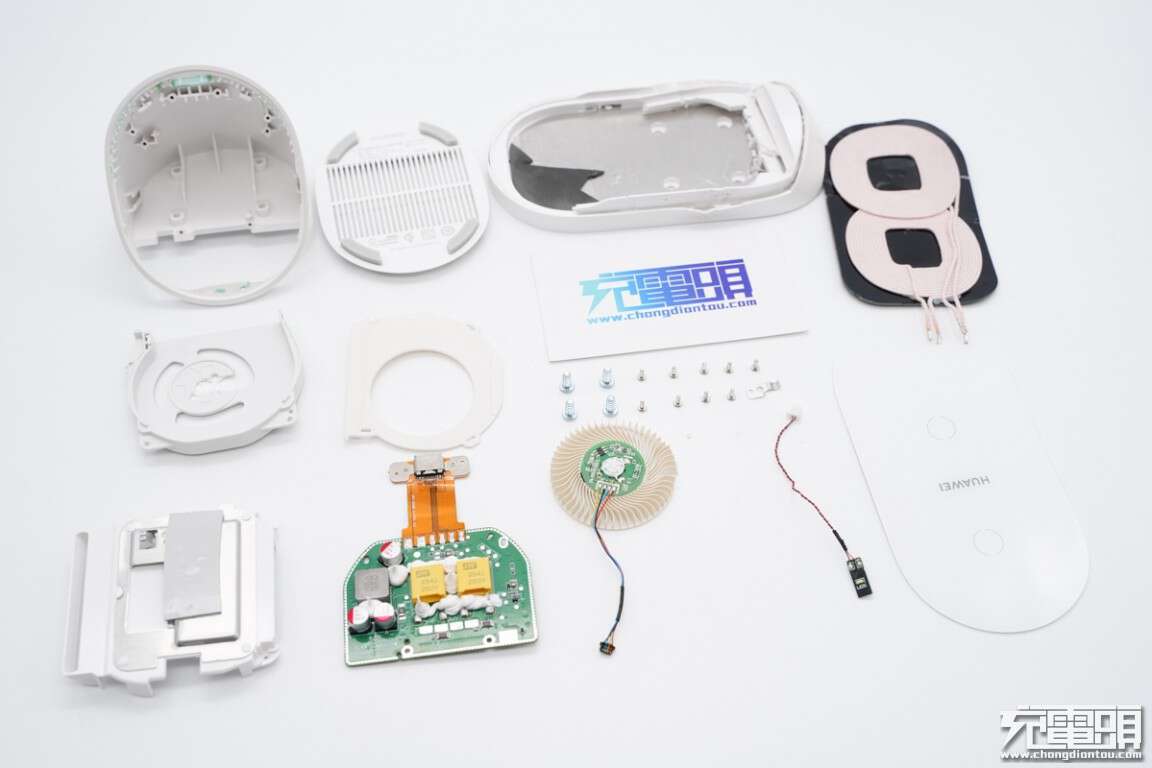

充电头网通过拆解发现,产品内部结构层次清晰,电路板、隔离板、风扇层层设计,并采用螺丝固定柱进行固定,内部结构十分稳定。此外PCB板上电路布局同样简洁明了,采用一颗易冲半导体高集成无线充电主控芯片CPS7113即可完成无线充模块供电以及双线圈输出控制。此外本以为可以来一次无损拆解,但结果没有如愿,这也体现了做工非常细致。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410163841.jpeg?x-oss-process=style/cdt800w)
为了解决在大功率工作时无线充电和手机的发热问题,机身底部设有凸起胶垫并开槽处理用于进气,支撑板上则设有出风口和凸起边框,内置高效能离心风扇,形成3D风冷系统,充电时可同时为充电器和手机降温,整体设计合理。
华为80W超级快充立式无线充电器
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410164248.jpeg?x-oss-process=style/cdt800w)

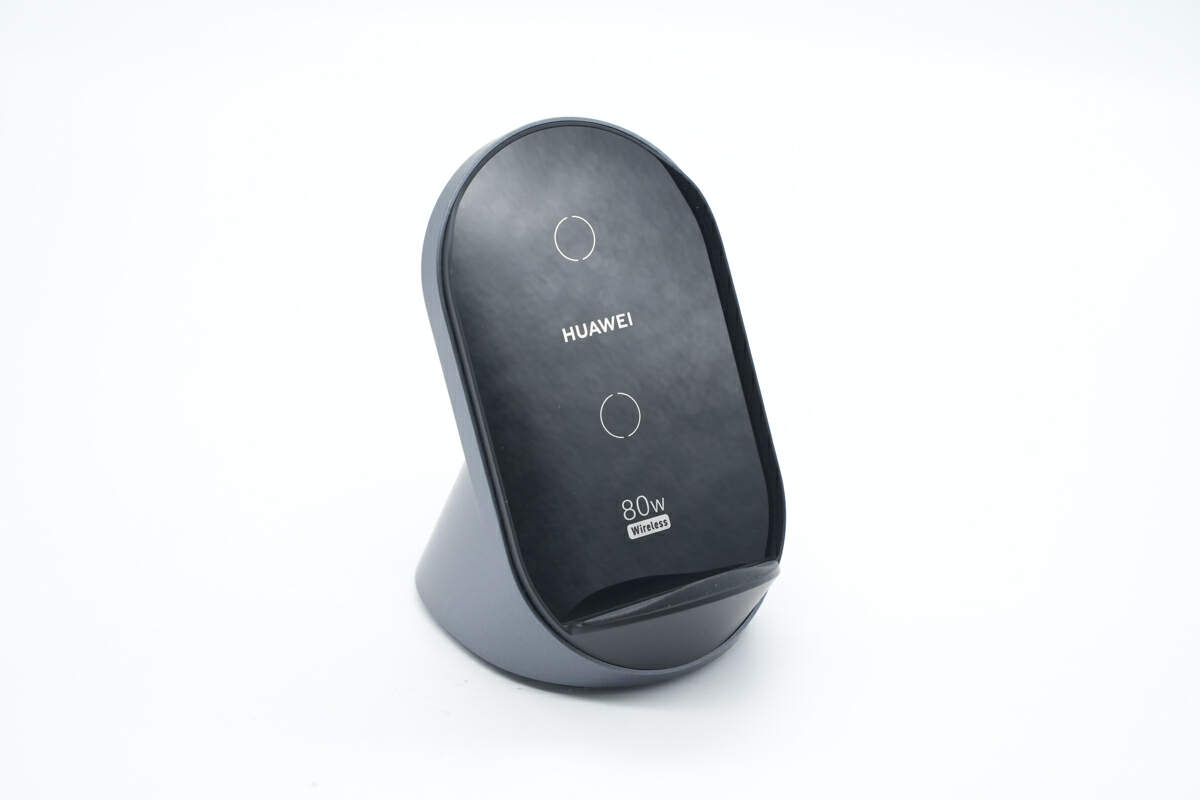

华为80W立式无线充电器为黑色配色,正面设有黑色玻璃面板。无线充为套装发售,包装内附有华为100W超级快充充电器和1米长6A数据线,用于为无线充电器供电,并通用华为手机快充,无需额外采购。无线充内部设有两个线圈,支持水平和垂直放置手机。无线充内置散热风扇,有效降低无线充电的发热,充分利用碎片时间。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410164933.jpeg?x-oss-process=style/cdt800w)
充电头网通过拆解了解到,华为80W立式无线充电器在底部设有PCBA模块,无线充电线圈通过焊接连接。无线充电主控来自易冲,型号QP5701GQ。其中同步升压开关管和无线充电功率管来自捷捷微,线圈切换开关管来自平伟。USB-C母座通过排线焊接连接到PCBA模块,PCBA模块打胶粘贴散热片增大散热面积,通过风扇带走热量。
相关阅读:
iQOO
iQOO 50W无线闪充立式充电器

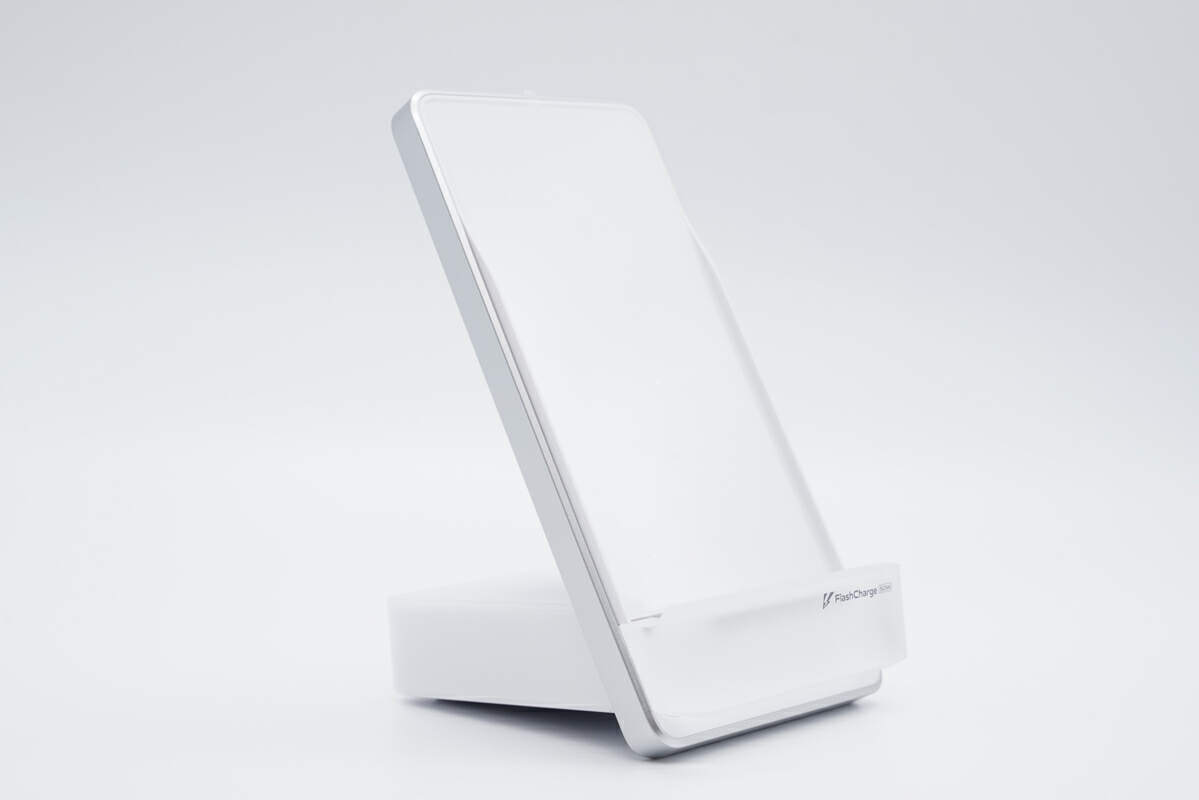

iQOO 8 Pro新机是iQOO品牌首款支持无线充的手机,而且一上便是高达50W的无线闪充,足见其诚意。专为手机设计的这款无线充电器不仅支持大功率无线充电,时下消费者看重的立式机身、双线圈、主动散热等特性也统统都有。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410165787.jpeg?x-oss-process=style/cdt800w)
此外无线充采用Type-C口取电也让其能够兼容更多的充电器,像vivo的65W超级闪充更不用说,表现很好。而另一方面,产品通过了无线充qi认证,又让其不局限iQOO 8 Pro,也能为其它品牌设备进行无线充电。总的来说是一款非常符合主流需求的大功率无线充电器。

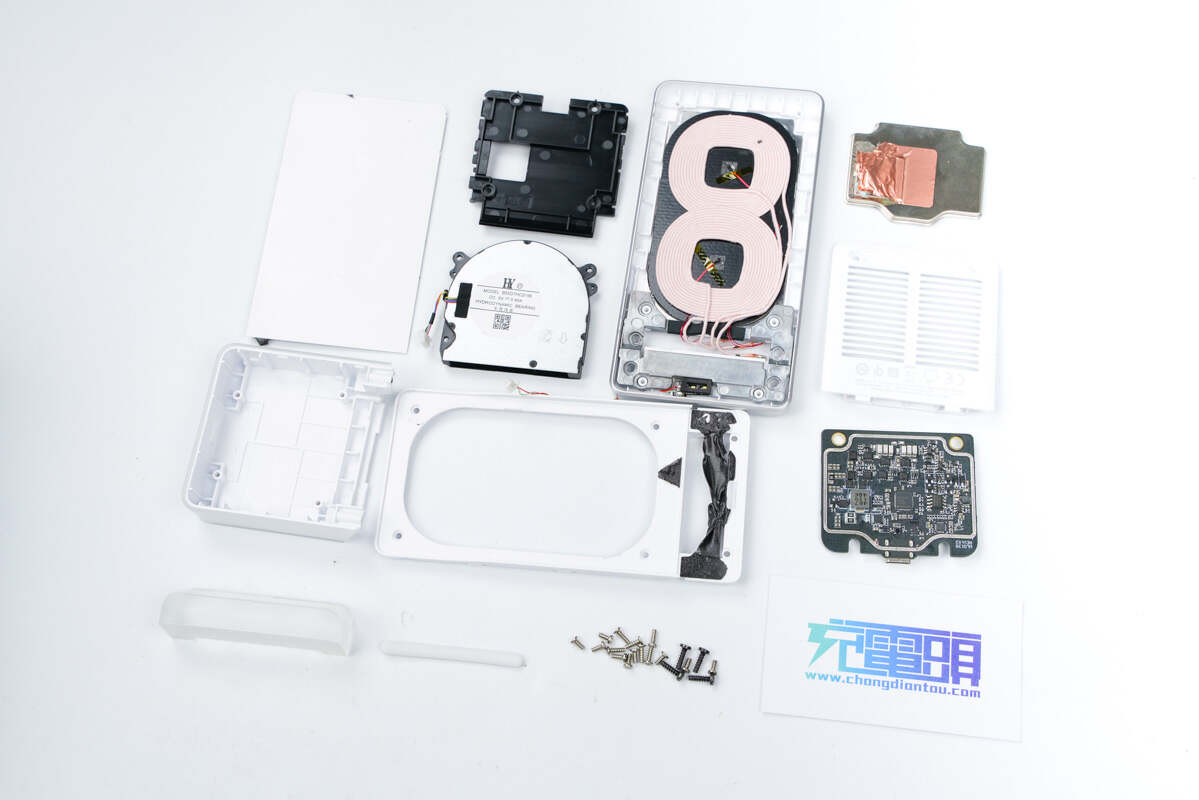

充电头网通过拆解了解到,无线充主要通过粘贴、螺丝固定等方式封装,风扇则是插拔式连接在无线充电路板上,整体的组装拆卸都非常方便。PCB板正面覆盖屏蔽罩以及贴有散热铜箔,拆开发现这款充电器采用的是IDT IDTP9247无线充方案,威兆VS3618AE MOS管进行驱动。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410195456.jpeg?x-oss-process=style/cdt800w)
此外无线充设有TVS用于输入浪涌保护,还采用威兆VS3510AE进行输入保护。TI德州仪器TPS43061方案用于升压功率级供电,矽力杰SY8201降压为无线充主控供电。整体的用料做工十分可靠。
相关阅读:
MI小米
小米50W立式风冷无线充Pro

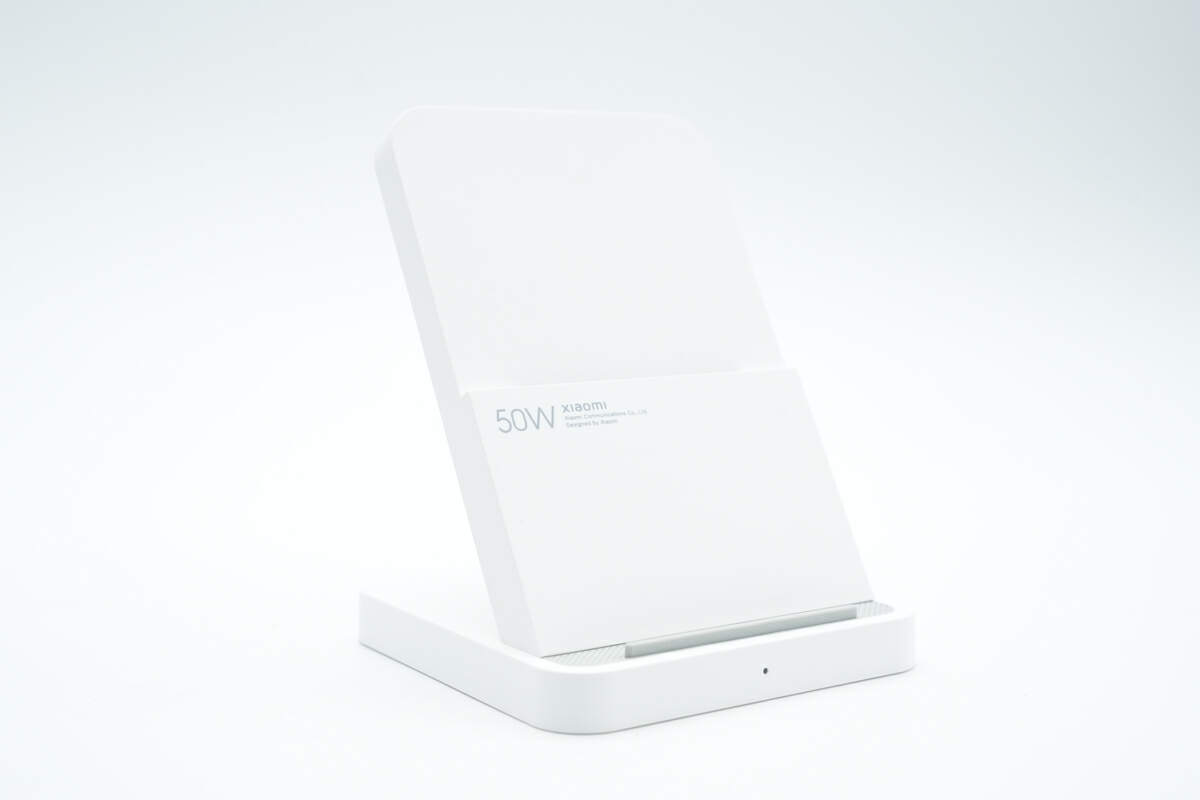

小米立式风冷无线充Pro采用拼接造型,简约美观,并采用白色配色,看起来更加清爽。无线充电器适配小米13Pro手机设计,同时附送了专用支架,可安装在无线充电器上,适配小米其他手机无线充电。无线充内置散热风扇,能够有效的带走大功率无线充电产生的热量,持续高效的无线充电。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410170383.jpeg?x-oss-process=style/cdt800w)

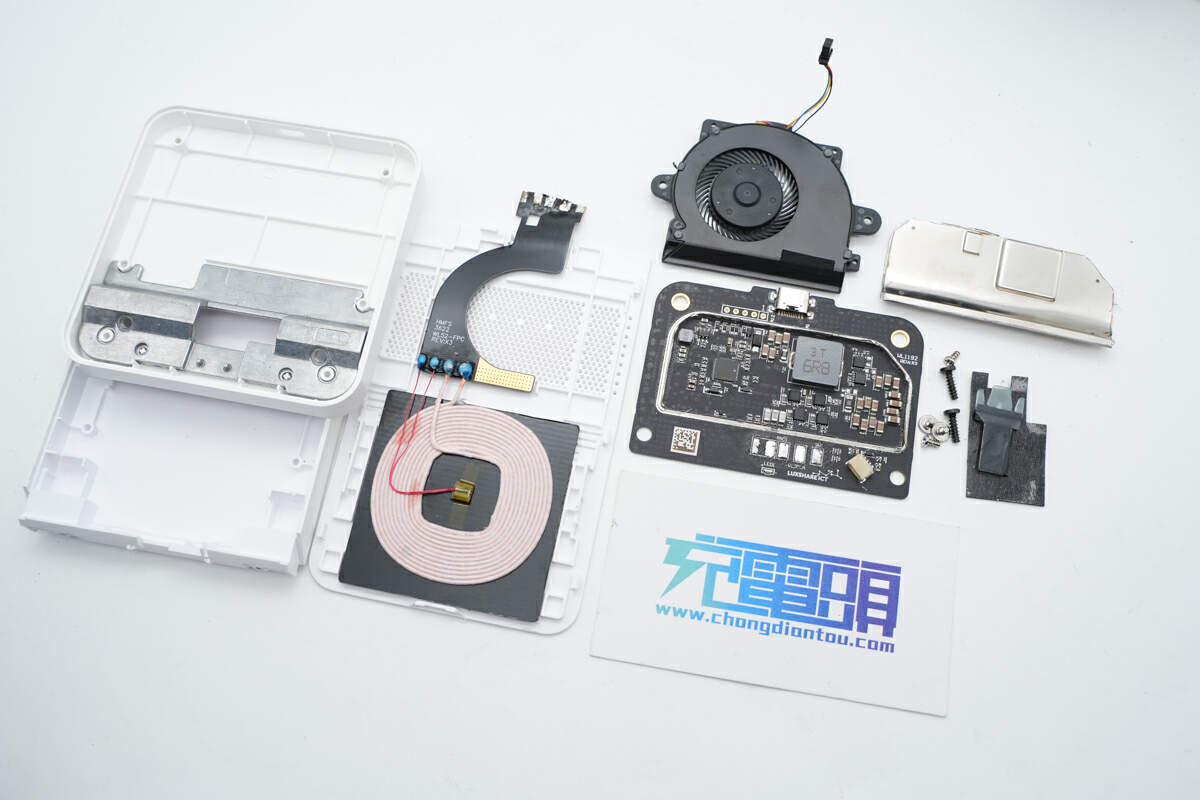

充电头网通过拆解了解到,小米立式风冷无线充采用PCBA模块和线圈分离的设计,将发热源分开布置,并为线圈配置散热风扇,为手机和线圈散热,降低温升。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410165694.jpeg?x-oss-process=style/cdt800w)
无线充PCBA模块采用一颗带有小米logo的主控芯片,驱动同步升压电路和无线充电H桥。其中升压电感来自三体微,无线充电H桥MOS管来自威兆。内部无线充电方案集成度高,电路板配有屏蔽罩,做工也很扎实。
相关阅读:
小米55W立式风冷无线充电器

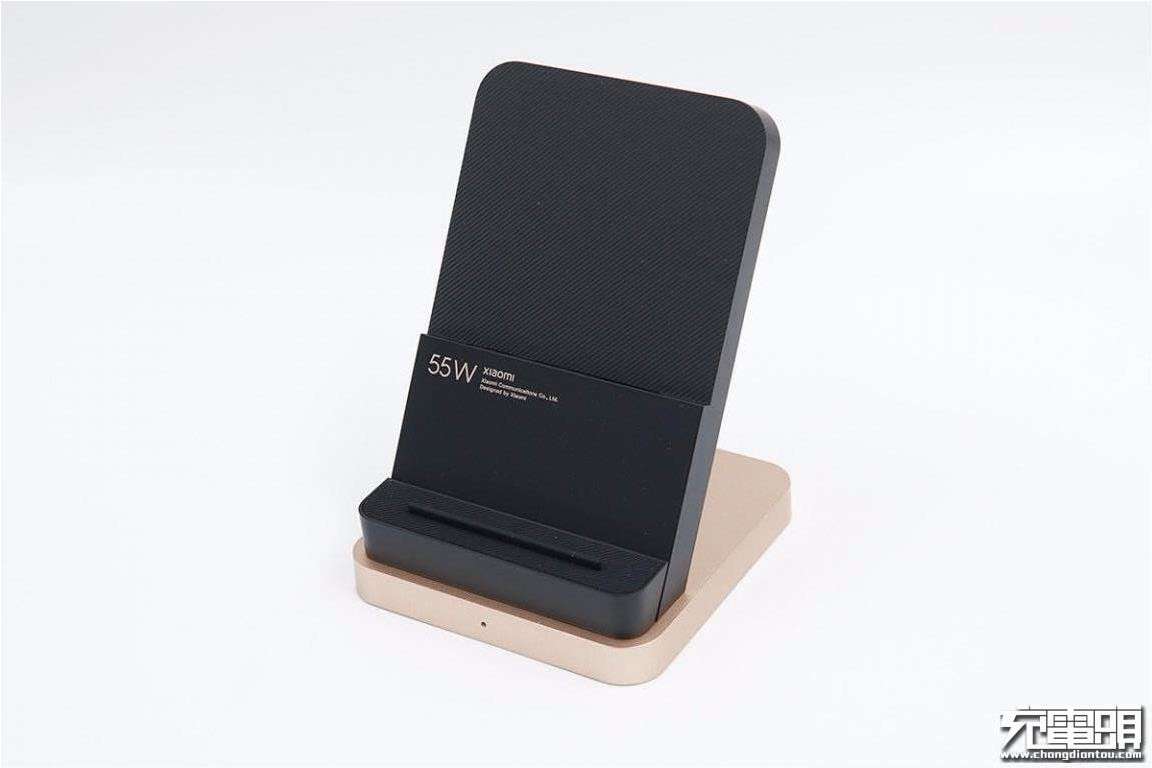

小米55W立式风冷无线充电器立式面板采用双层阶梯设计,正背面分别设有出风和入风窗口,主动散热让无线充电更稳更快。作为家族首款采用黑金配色的产品,彰显作为小米10至尊纪念版最佳无线充电配件的特殊性,55W无线快充可以40分钟便充满手机。同时它还向下兼容小米30W和20W私有无线充,也能为支持EPP协议的手机进行无线充电。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410170958.jpeg?x-oss-process=style/cdt800w)

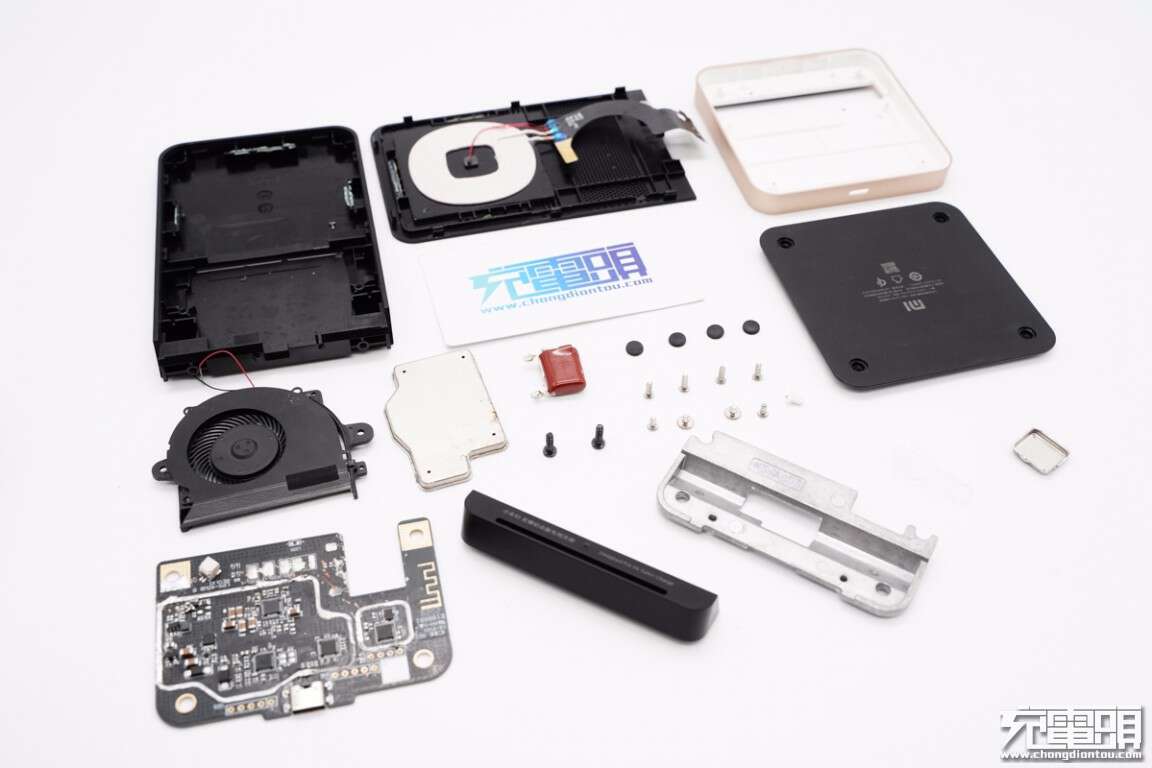

充电头网通过拆解了解到,PCB板上设有两个屏蔽罩,大屏蔽罩内是无线充控制电路,USB-C输入采用赛普拉斯CYPD3171进行控制,无线充方案采用伏达半导体NU1513+NU1025高集成无线充电方案,电路简洁功能完善;小屏蔽罩内是无线连接IC,资料不详。此外产品内部还设有配重铁,固定支撑板和稳定整个机体一举两得;线圈配有热敏电阻进行温度监控。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410202231.jpeg?x-oss-process=style/cdt800w)
值得一提的是,小米55W无线充电器除了传统的线圈耦合通信之外,还创新性的增加了蓝牙通信方式,降低无线充电器和手机之间丢包风险。
相关阅读:
小米80W帆船风冷无线充电器

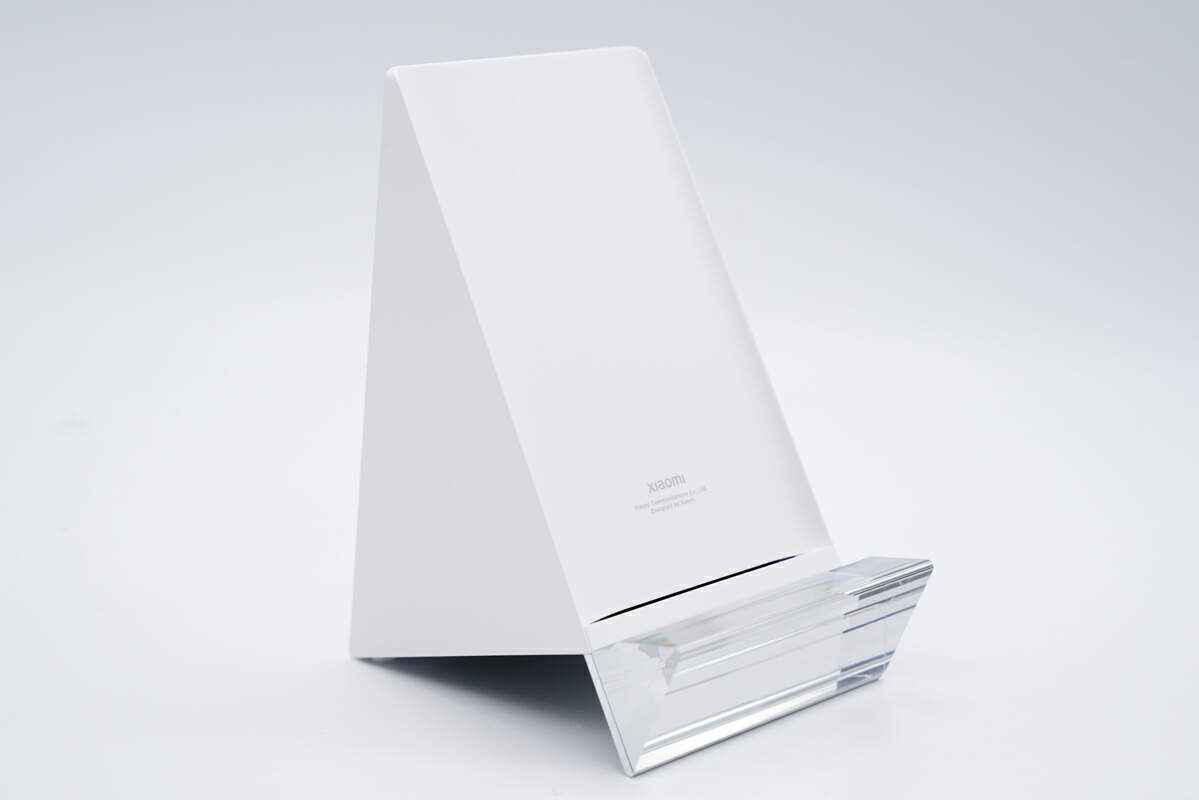

小米这款无线充电器独特造型以及80W大功率是其两大特点,一方面全新的风帆造型设计让其极具辨识度,整个无线充做得也很精致;另一方面超大无线充电功率使其有了匹敌甚至是超越有线充电的快充体验。另外这款产品还配备了120W超级快充充电器,支持qi认证,可以满足各个功率段设备无线充电需求,而给小米11 Pro/Ultra等小米系手机使用,充电效果会更好。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410204314.jpeg?x-oss-process=style/cdt800w)
充电头网通过拆解了解到,无线充内部设有一个契合机身造型的立体塑料架,用于支撑固定PCB板和无线充电线圈,底部金属板、内部的小风扇以及PCB板均使用螺丝固定,拆卸比较方便,而且可以做到无损拆解。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410171024.jpeg?x-oss-process=style/cdt800w)
PCB板上设有赛普拉斯CYPD3171端口控制器,用于控制适配器输出电压。另外设有两路电压转换电路,分别采用南芯SC8701和矽力杰SY8201进行升降压为线圈以及无线充电控制电路供电。此外采用伏达半导体NU1513+NU1028高集成无线充电方案,电路简洁功能完善,线圈配有热敏电阻进行温度监控,采用一颗专用芯片通过蓝牙进行无线充电的带外通信。充电器由立讯精密代工。
相关阅读:
小米80W升降式风冷无线充
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410172685.jpeg?x-oss-process=style/cdt800w)
小米80W升降式风冷无线充套装整体为白色配色,立式设计。无线充为套装发售,套装内部包含小米80W升降式风冷无线充,小米120W充电器,小米6A Type-C数据线。消费者购买后即可直接使用。无线充内置自适应升降双线圈,支持手机垂直或水平放置,兼容主流手机无线充电。无线充内置散热风扇,有效降低温升,提升无线充电使用体验。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410172313.jpeg?x-oss-process=style/cdt800w)

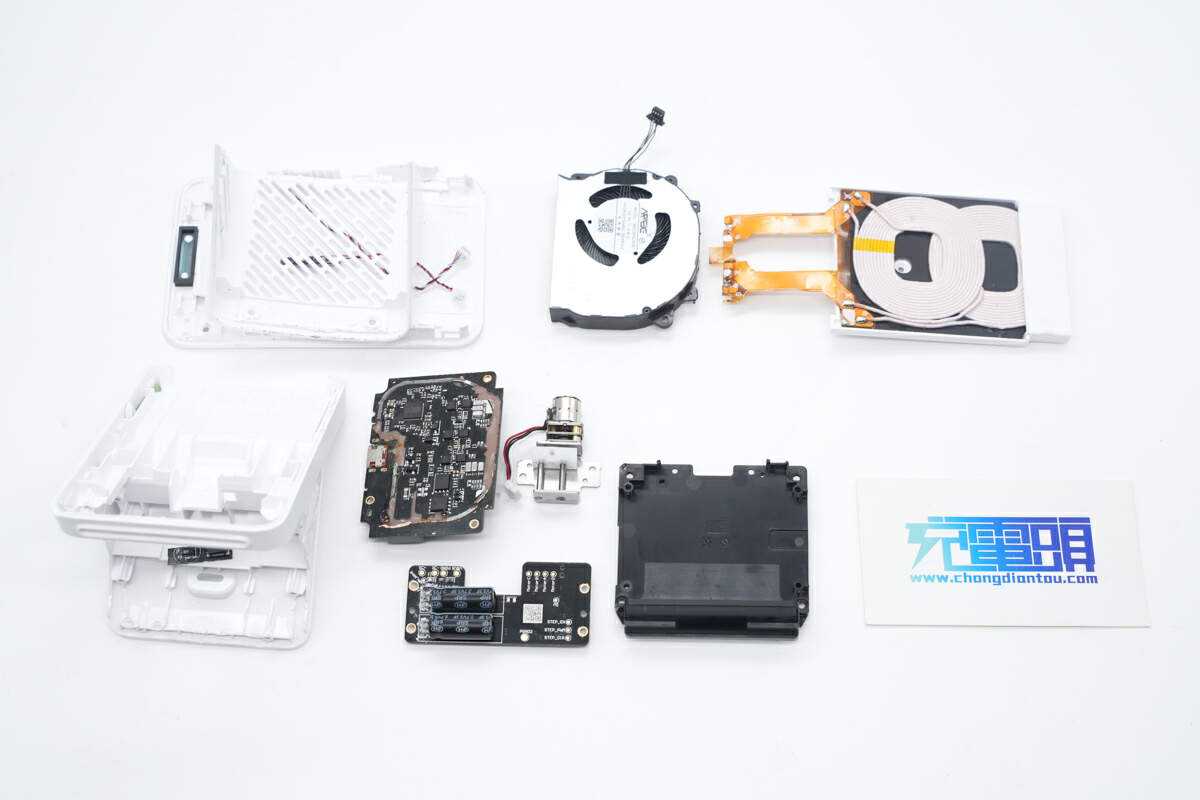

充电头网通过拆解了解到,小米80W升降式无线充电器在底部设有PCBA模块,无线充电线圈通过排线焊接连接。无线充电主控来自小米,丝印MW5045,升压开关管和无线充电功率管均来自威兆半导体。内部还设有一块小板用于驱动步进电机,采用艾为AW8646驱动芯片。内部PCBA模块与组件通过插接件连接,便于组装生产。
相关阅读:
小米100W帆船风冷无线充电器

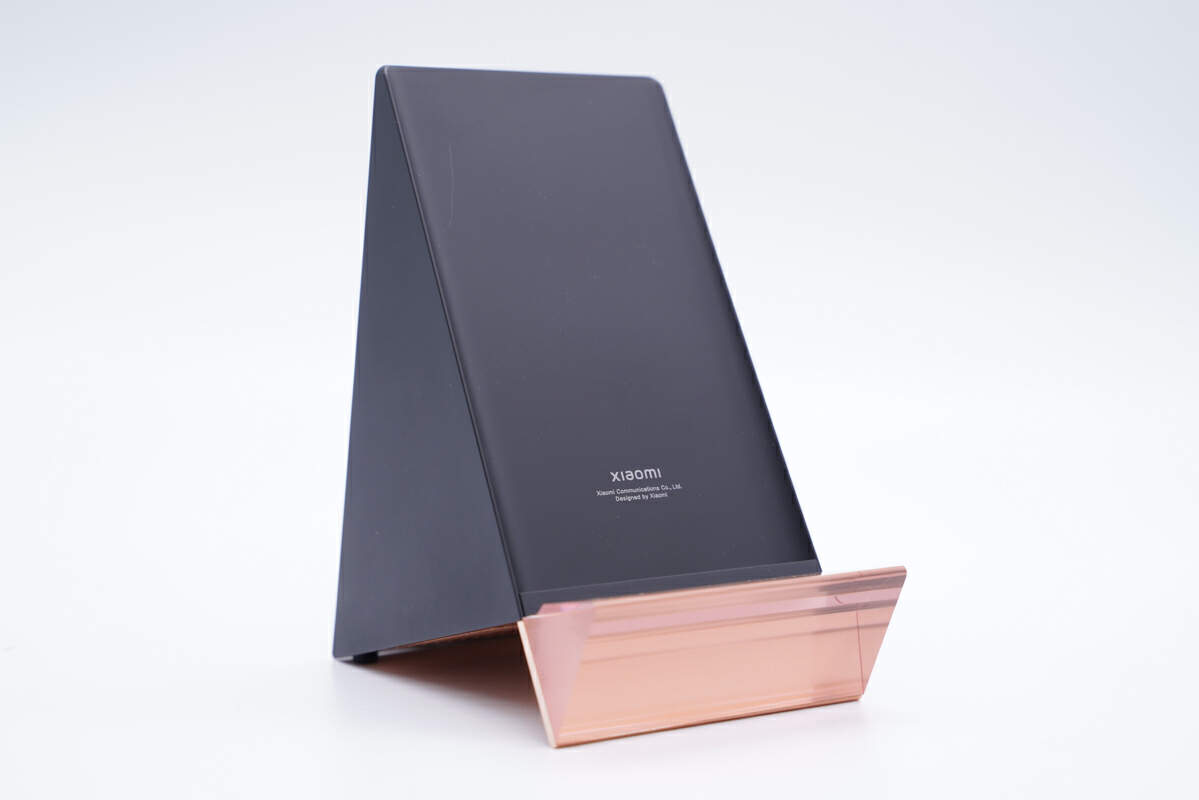

小米100W帆船风冷无线充MDY-13-EL物如其名,延续帆船造型设计,无线充电功率高达100W,完败市面上很多有线快充,继续续写无线充行业的“神话”。无线充内置主动式涡轮风冷系统进行散热,智能动态调节风扇转速,夜间充电可抑制噪音不影响睡眠。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410171494.jpeg?x-oss-process=style/cdt800w)
这款无线充还支持横竖放自由充电,边充边刷剧使用体验好。极速模式下,这款产品可以做到28分钟充满小米 MIX 4 100%电量,此外全面兼容小米自家无线充电手机,小米11 Ultra等机型。此外还通过无线充电联盟qi认证,支持市面上同样使用qi无线充电标准的设备使用。

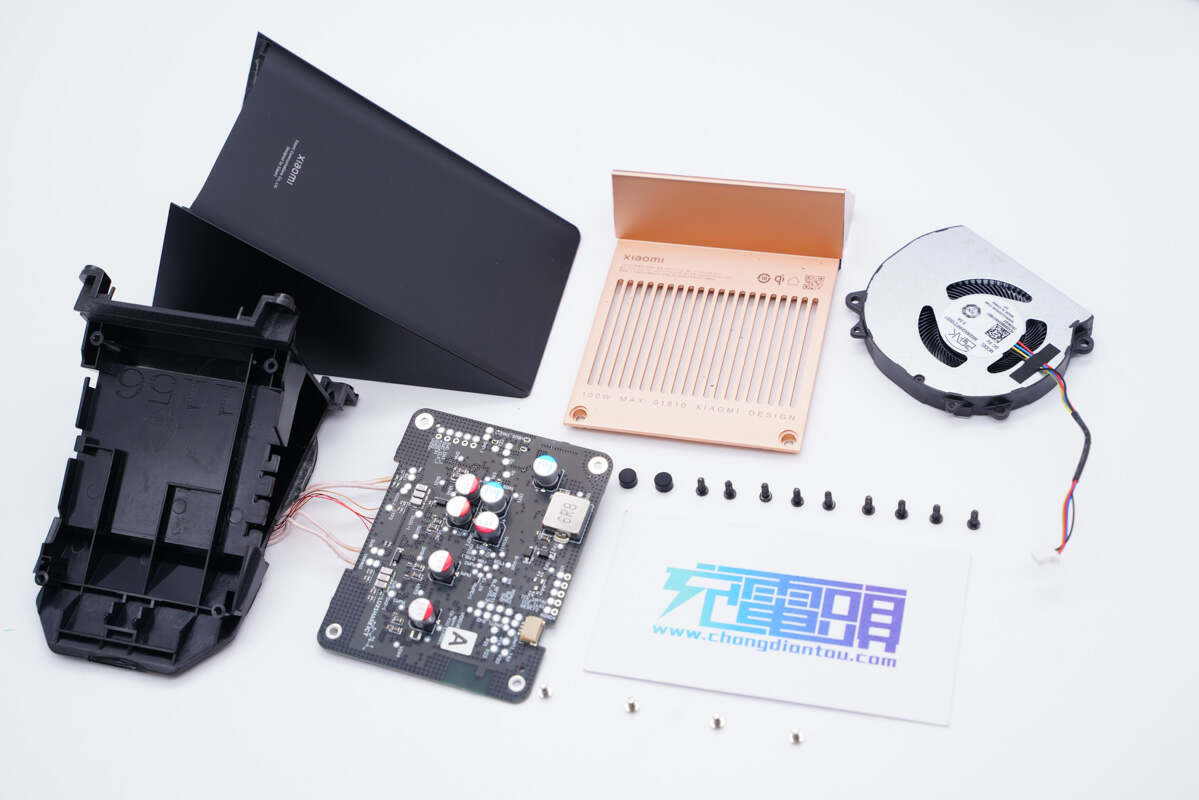

充电头网拆解了解到,这款无线充同样内置的伏达半导体NU1513+NU1028高集成无线充电方案,电路简洁功能完善。而基于这套方案设计的小米80W无线充无论是性能、可靠性等方面都已经得到了市场的验证,相信功率提升至100W也同样可靠。
此外采用了英飞凌CYPD3171端口控制器控制输入电压,南芯SC8701和矽力杰SY8201升/降压方案为线圈以及无线充电控制电路供电,还采用了丰宾电容进行滤波,大体的用料也基本一样,而且可靠。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410210791.jpeg?x-oss-process=style/cdt800w)
总的来说,小米100W帆船风冷无线充MDY-13-EL外形、内部结构和用料都和80W的基本一样。截至目前小米的80W无线充只有白色款,没有推出过其它颜色款式,而100W的目前也只有黑金配色,因此两款无线充还是非常好辨别的。基于颜值、性能、价格等方面的考虑,小伙伴可结合自身情况进行选择。
相关阅读:
1、小米MIX4手机专用100W立式风冷无线充电器详细拆解!
MOTO摩托罗拉
摩托罗拉50W立式无线充电器

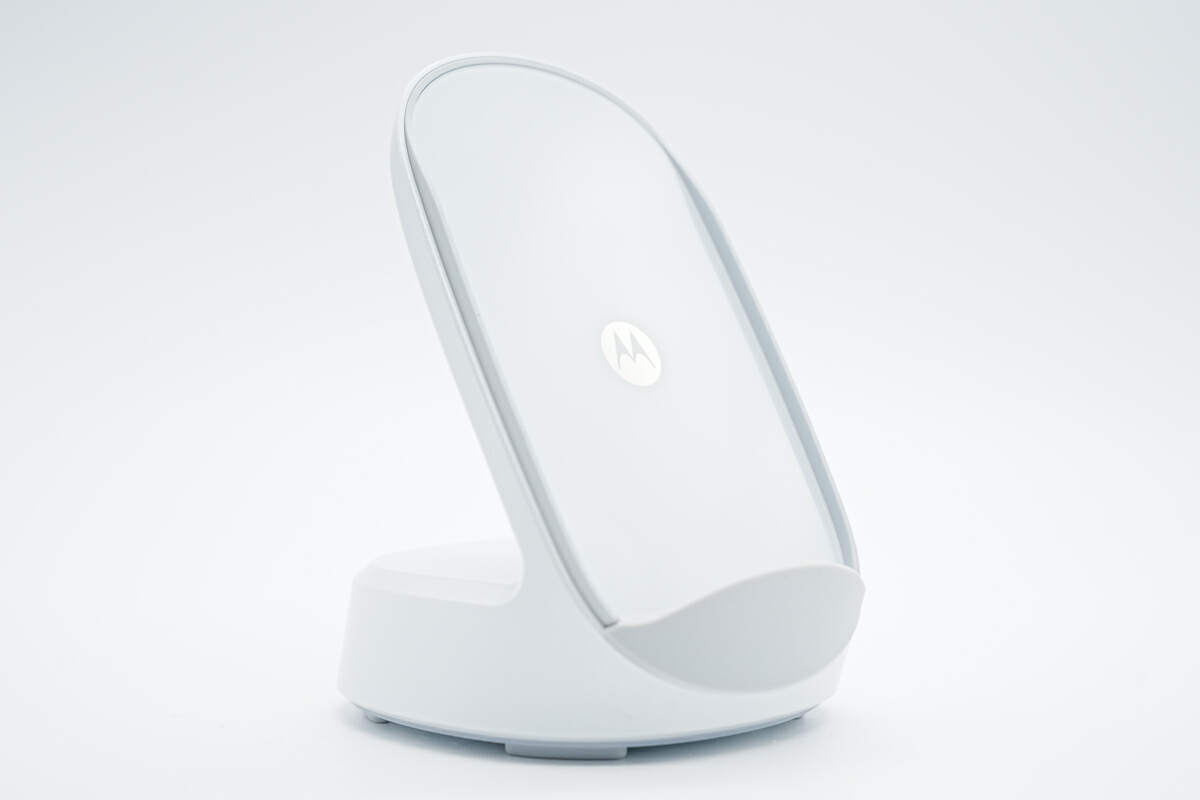

摩托罗拉这款50W无线充电器采用白色外壳,立式设计,配有USB-C接口,支持手机横放和竖放,使用十分方便。无线充内置风扇散热,能够及时带走大功率无线充电产生的热量,稳定充电不降速。在无线充底部还有一圈氛围灯,提示用户无线充电器已经通电,随时可以使用,细节到位。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410172038.jpeg?x-oss-process=style/cdt800w)

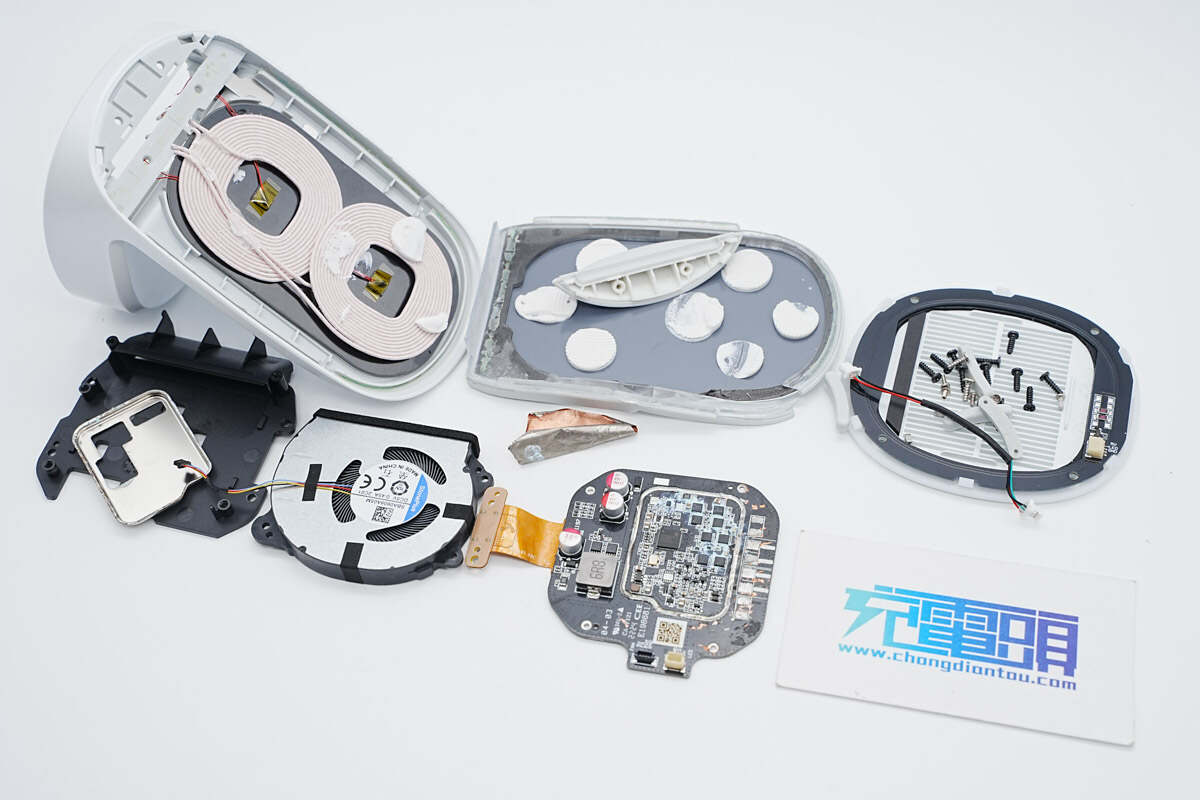

充电头网通过拆解了解到,摩托罗拉50W无线充电器由大厂立讯精密代工生产,设计用料都十分讲究。底部采用离心风扇将空气从无线充电器与手机之间的间隙吹出,带走热量。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410213597.jpeg?x-oss-process=style/cdt800w)
无线充内部采用易冲无线方案,搭配AOS万国开关管。内部升压电路的输入、输出滤波电容均来自柏瑞凯。内部做工精细,用料可靠,外观精致,简洁实用。
相关阅读:
OnePlus一加
一加50W Warp闪充无线充电器

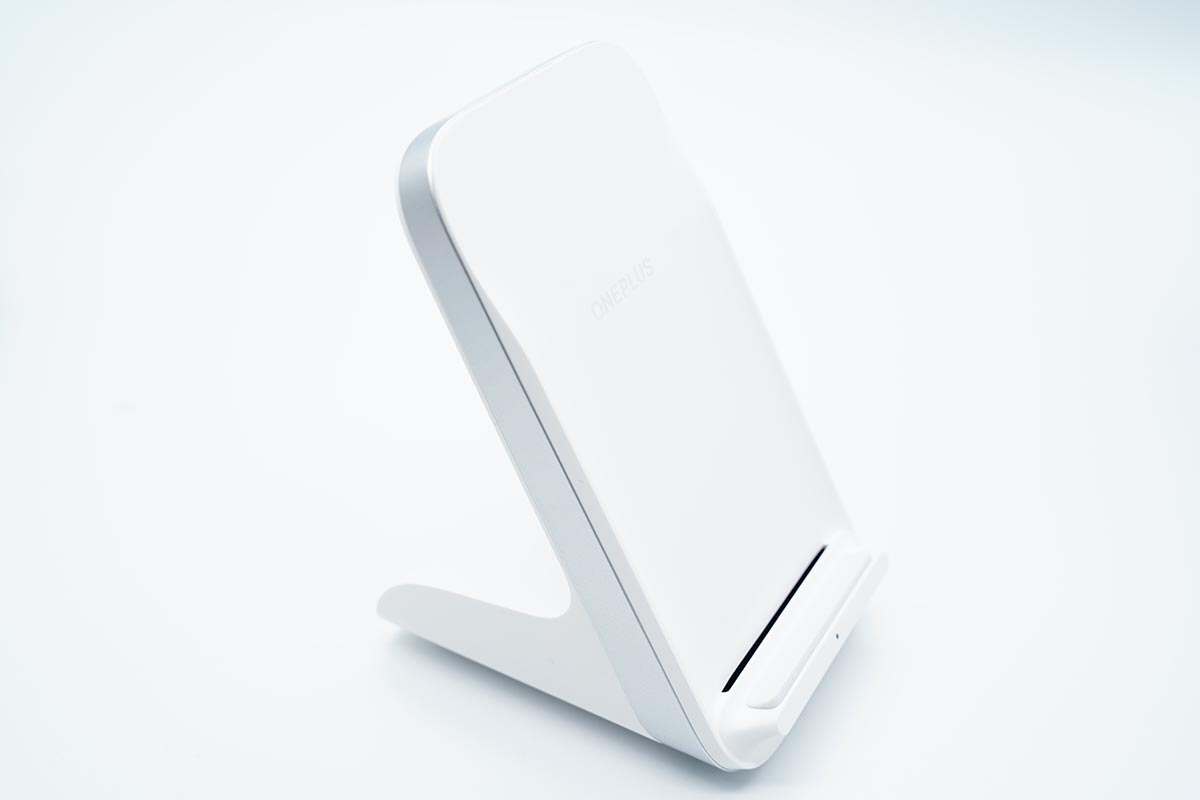

作为一加的第二款无线充产品,在外观方面并没有进行大的改动,而是在供电方面做了改变,产品附带一条CC数据线,适配器用户可根据情况灵活进行选择。这款无线充支持5V4A、9V2A、10V6.5A、20V3.25A输入,无论是一加9全系标配的65W Warp闪充充电器,还是目前市面常见的65W PD快充充电器,都能很好匹配它。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410213176.jpeg?x-oss-process=style/cdt800w)

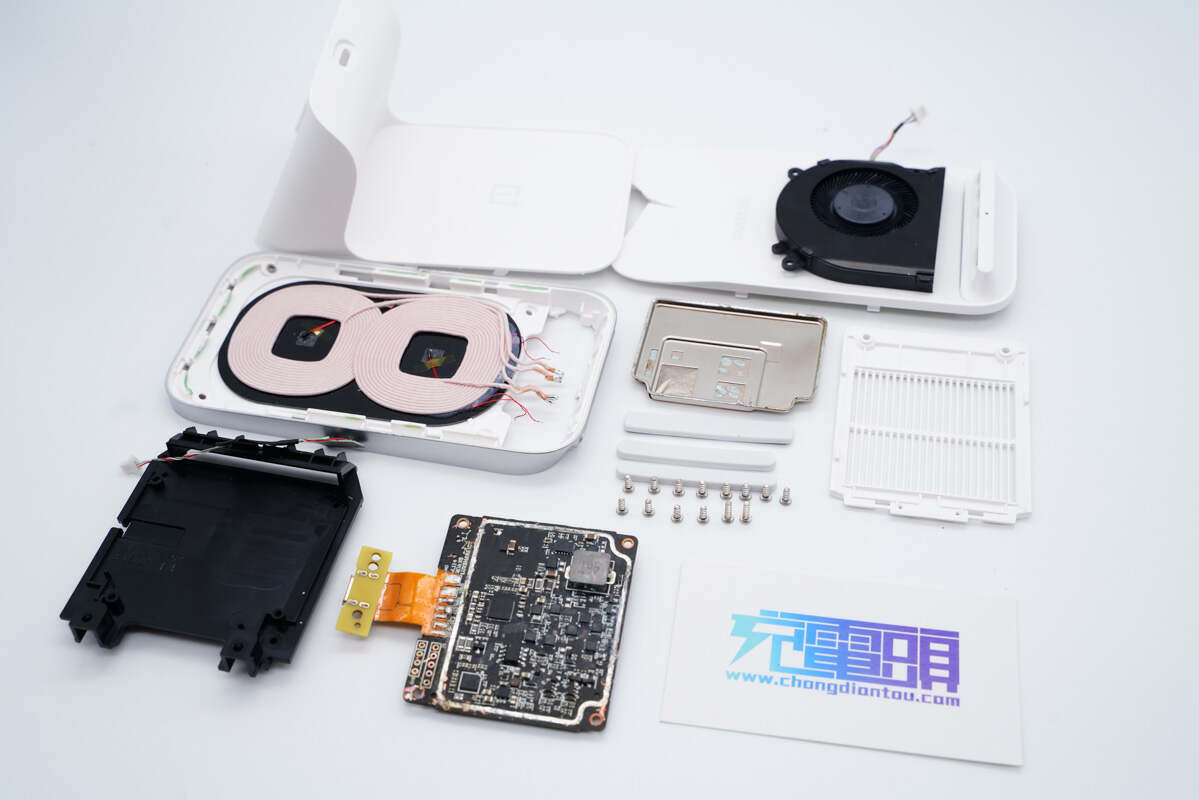

充电头网通过拆解发现,虽然造型ID没有大的改动,但内部布局相较上一代却有着不小的变化。支撑板内置双线圈,无线充电体验得到进一步提升;同时散热风扇移到了底座里,通过特殊设计的塑料壳进行导风,实现电路板和支撑板双散热效果。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410173419.jpeg?x-oss-process=style/cdt800w)
这款产品采用MPS MP2491C和MP4247进行升/降压实现无线充电路供电和手机需求电压转换,另外依旧采用艾迪悌IDTP9247控制万国的线圈驱动MOS管进行输出。采用固态电容进行输入输出滤波,整个无线充电路覆盖屏蔽罩,MOS管涂有导热胶帮助散热,整体设计用料也很讲究。
相关阅读:
1、拆解报告:一加9 Pro 50W Warp无线超级闪充充电器
OPPO
OPPO AIRVOOC 50W无线闪充充电器
OPPO AIRVOOC无线闪充充电器采用白色机身,配合银色条状装饰。充电器为立式设计,内置两个线圈,支持手机垂直和水平放置,方便实用。无线充设有USB-C供电接口,并配有数据线,方便连接充电器使用。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410223279.jpeg?x-oss-process=style/cdt800w)

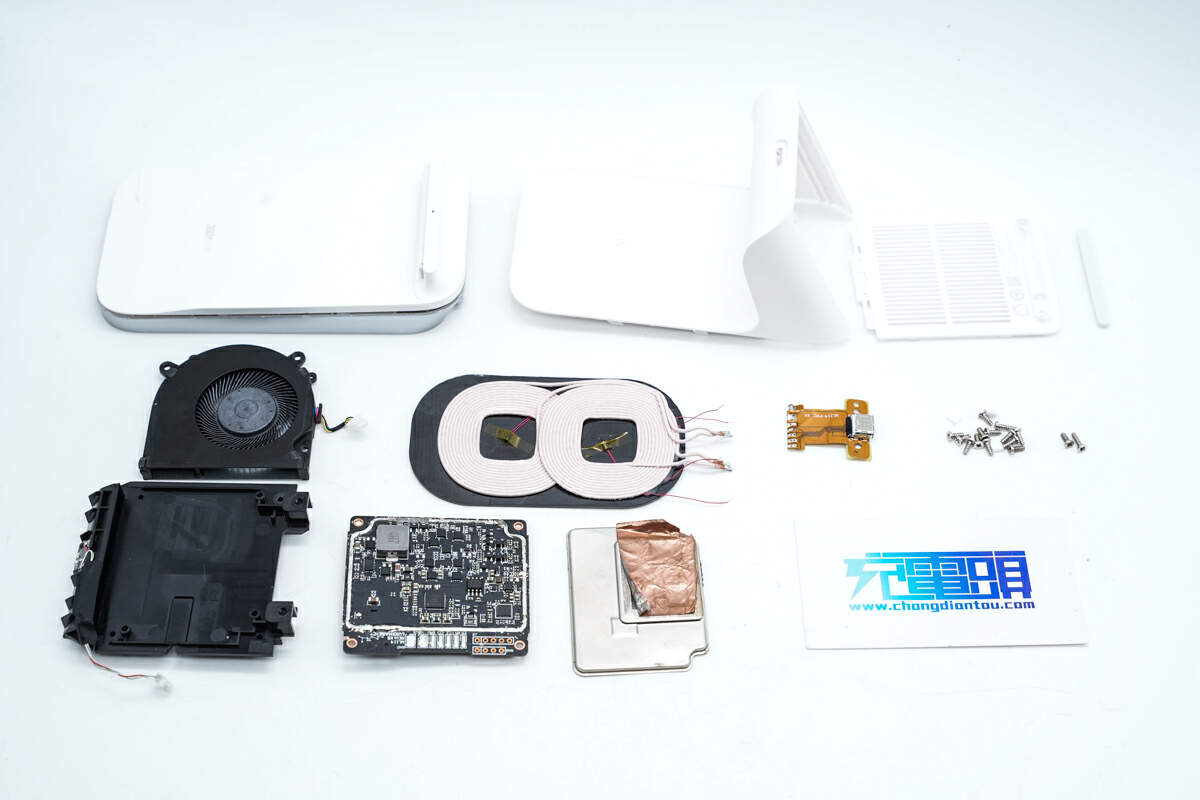

充电头网通过拆解了解到,这款无线充为内置双线圈设计,采用瑞萨IDTP9247无线充电主控搭配威兆VS3618BE开关管用于无线充电输入,采用芯源半导体MP4247进行输入电压转换,MP2491C用于降压为芯片供电,还使用四颗万国AON7262E用于双线圈切换。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410222972.jpeg?x-oss-process=style/cdt800w)
无线充底部设有散热风扇和PCBA模块,PCBA模块焊接屏蔽罩,内部元件涂有导热凝胶,并粘贴铜箔散热,降低温升,底部散热风扇加速空气流通,带走无线充电产生热量。无线充电器由立讯精密代工,整体做工精细,用料可靠。
相关阅读:
1、拆解报告:OPPO AIRVOOC 50W无线闪充充电器
vivo
vivo 50W立式无线充电器2
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410222382.jpeg?x-oss-process=style/cdt800w)

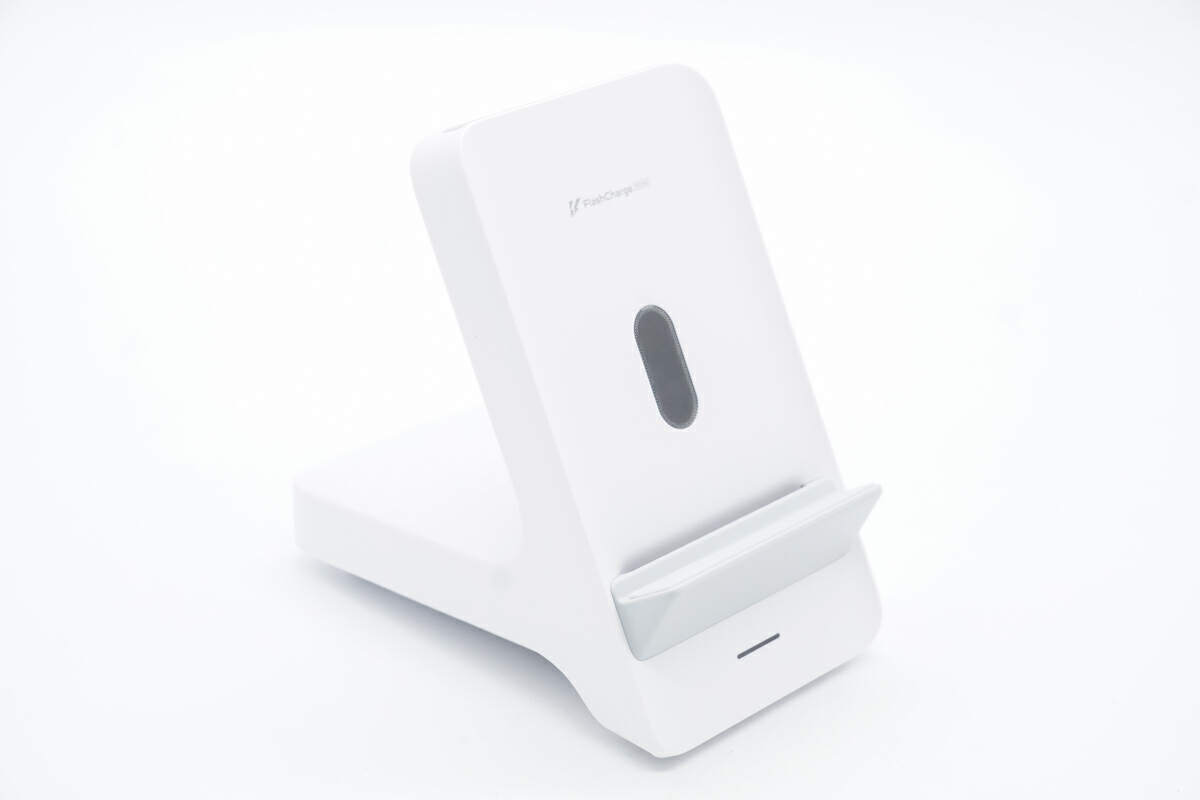

vivo这款立式无线充电器2采用人体工程学的60°立式设计,支持手机垂直和水平放置,使用舒适。无线充电器支持50W无线充电,内置自适应升降充电,可以精准调节位置,提升充电效率。无线充电器内置散热风扇,及时散发无线充电所产生的热量。并支持安睡模式,使用体验更佳。
![媲美有线充电的速度,50W及以上大功率无线充电器拆解汇总-充电头网](https://static.chongdiantou.com/wp-content/uploads/2024/07/2024072410222243.jpeg?x-oss-process=style/cdt800w)

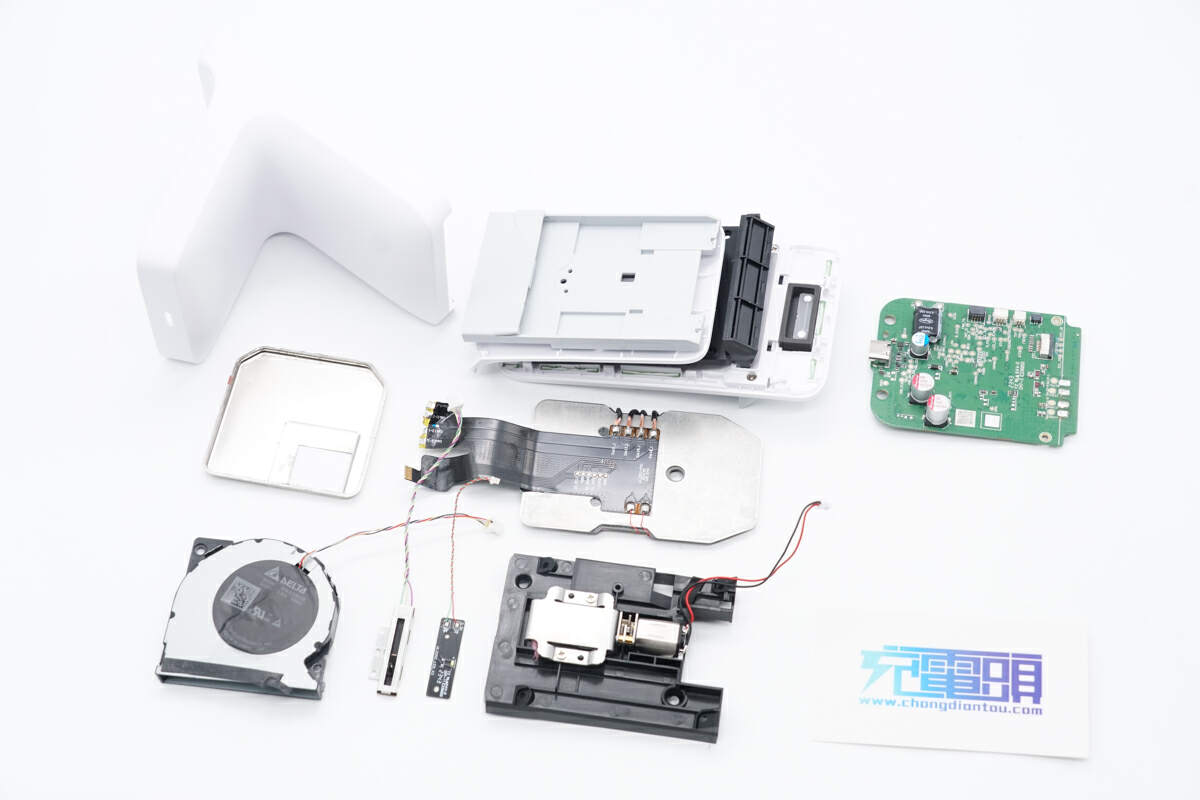

充电头网通过拆解了解到,vivo这款无线充采用易冲半导体CPS8200主控用于无线充电控制,搭配使用威兆MOS管进行输入升压,平伟MOS管进行无线充电驱动和线圈切换。内部还使用芯海科技CS32F035K6U6 MCU进行整机控制。无线充PCB设有大面积金属屏蔽罩,线圈配有热敏电阻检测温升,做工和用料十分可靠。
相关阅读:
充电头网总结
如同有线充电一样,手机厂商品牌的无线充电器也采用私有的快充协议,使用对应品牌的无线充电器,才能为手机开启大功率无线充电。通过拆解发现,在无线充内部均设有同步升压电路或同步升降压电路,用于改变输入电压。
大功率无线充电采用高压传输降低线圈上的电流,从而降低损耗,并通过精细的电压调节,利用手机内部的电荷泵快充对电池进行高速充电。无线充电器对应线圈和手机的位置设计风道,使用内置风扇加快气流流动,降低温升,提升使用体验。
