前言

自带线充电宝由于极大简便了移动充电场景，深受消费者喜爱。此次充电头网就拿到了酷态科推出的一款自带线充电宝。

这款充电宝内置20000mAh聚合物锂电池，并自带17cm长USB-C充电线，可通过壳体固定便于携带，同时额外配置1A1C端口，自带线与USB-C端口支持双向输出和最高55W的快充，A口支持最高UFCS 33W快充，能够满足主流手机以及笔电的充电需求。

酷态科自带线电能块采用英集芯的移动电源SOC IP5385，在充电管理的同时，还能进行升降压转换和电池保护，一芯多用。内部重要器件多处打胶加固，发热部位大面积石墨贴纸散热，保护措施到位。

下面来看看酷态科自带线电能块的内部用料和结构。

酷态科自带线电能块开箱

先来看看这款充电宝的外包装以及外观。

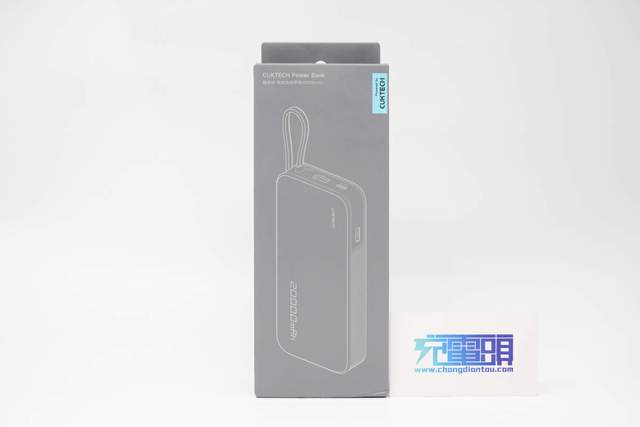

包装盒采用灰色设计，正面印有充电宝外观缩略图，左上角印有充电宝名称“酷态科 电能块自带线20000mAh”，右上角为“CUKTECH”品牌名称。

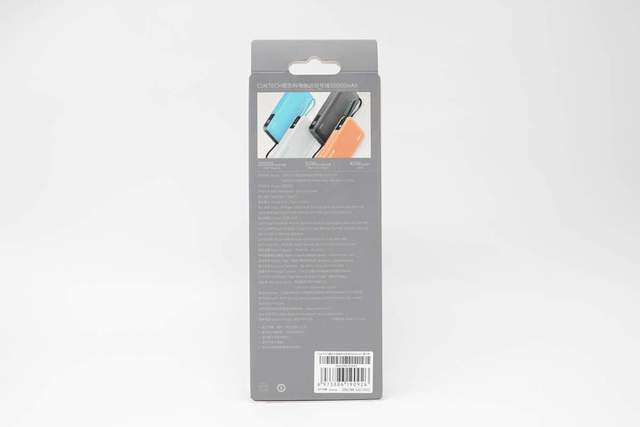

包装背面上部分印有产品四款不同颜色的缩略图，下半部分贴有产品规格参数铭文及其条形码贴纸。

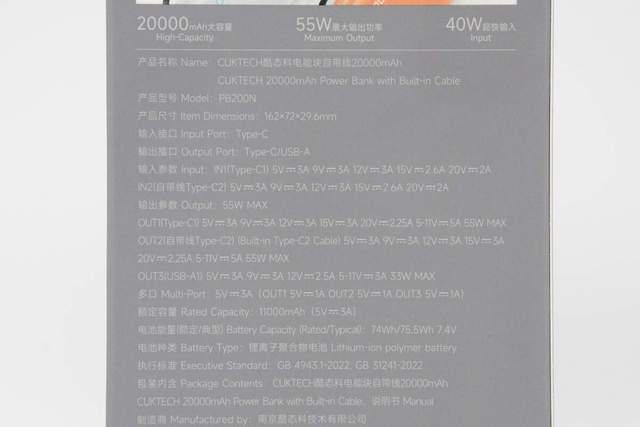

产品名称：CUKTECH酷态科电能块自带线20000mAh；

产品型号：PB200N；产品尺寸 ：162x72x29.6mm；

输入接口：Type-C；输出接口： Type-C/USB-A；

输入参数：IN1(Type-C1)5V3A、9V3A、12V3A、15V2.6A、20V2A、IN2(自带线Type-C2)5V3A、9V3A、12V3A、15V2.6A、20V2A；

输出参数：OUT1(Type-C1)5V3A、9V3A、12V3A、15V3A、20V2.25A、5-11V/5A 55W MAX；

OUT2(自带线Type-C2)5V3A、9V3A、12V3A、15V3A、20V2.25A、5-11V/5A 55W MAX；

OUT3(USB-A1)5V3A、9V3A、12V2.5A、5-11V/3A 33W MAX；

多口：5V3A(OUT1 5V1A、OUT2 5V1A、OUT3 5V1A)；

额定容量：11000mAh（5V3A）；电池能量：74Wh/75.5Wh 7.4V；

电池种类：锂离子聚合物电池；执行标准：GB 4943.1-2022,GB 31241-2022；

包装内含：CUKTECH酷态科电能块自带线20000mAh、说明书；

制造商：南京酷态科技术有限公司。

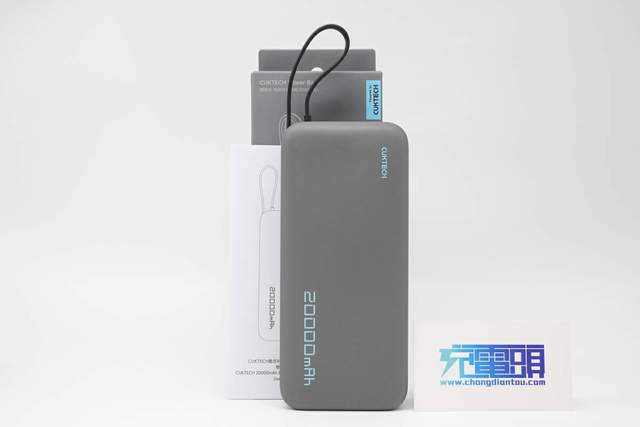

取出包装盒里配件，除CUKTECH酷态科电能块自带线充电宝外，另有一份说明书。

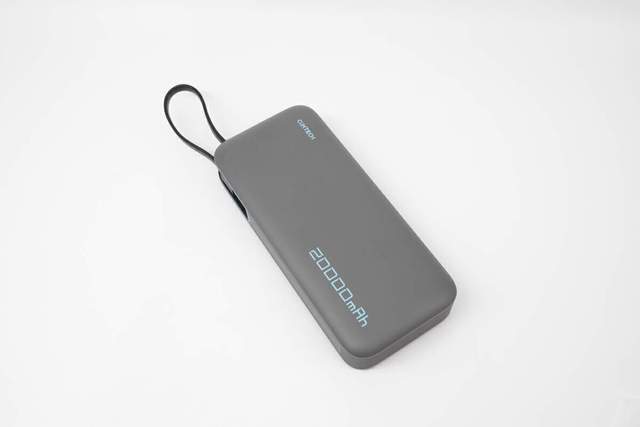

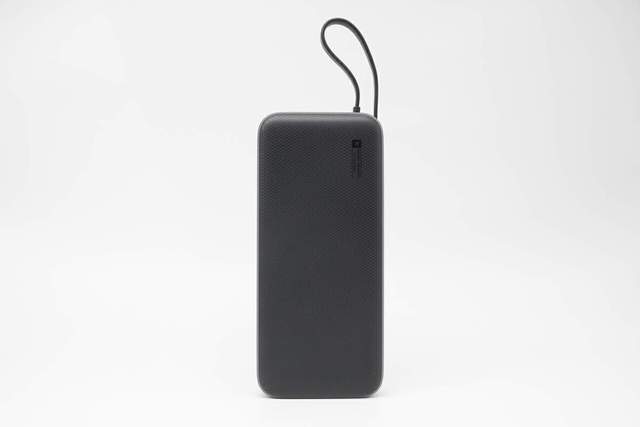

CUKTECH酷态科电能块自带线充电宝拥有蓝、灰、白、橙色四款，表面采用亲肤材质，触感光滑，正面印有“CUKTECH”以及“20000mAh”丝印。

背面外壳双重激光精雕Y字母纹理，与手机叠放或放置桌面更稳定，不易滑落。背面左上角还有电池能量参数以及可上飞机标识设计。

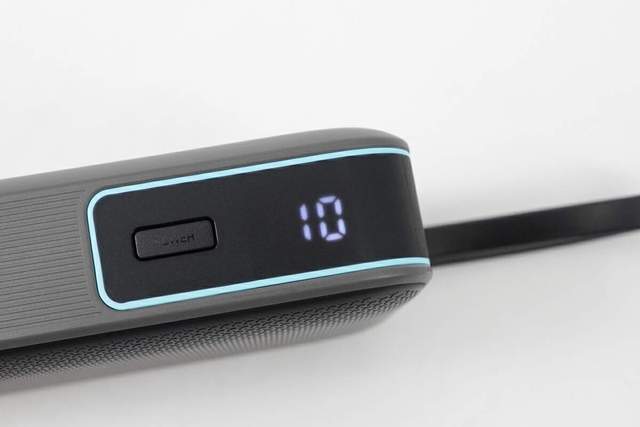

充电宝侧面上方为电源检查按键，可双击按键，即可打开小电流放电模式，为耳机、手表等设备进行充电，同时按键旁边配置一款数显屏，显示当前电量。

充电宝自带高品质 Type-C 快充线材，线材采用TPE材质制作外皮，官方称支持万次摇摆，更耐用。

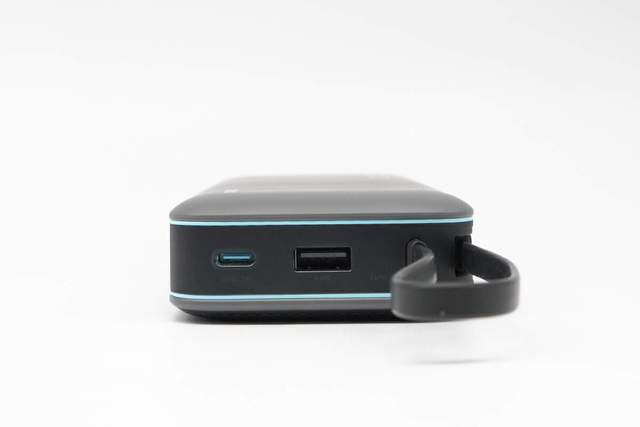

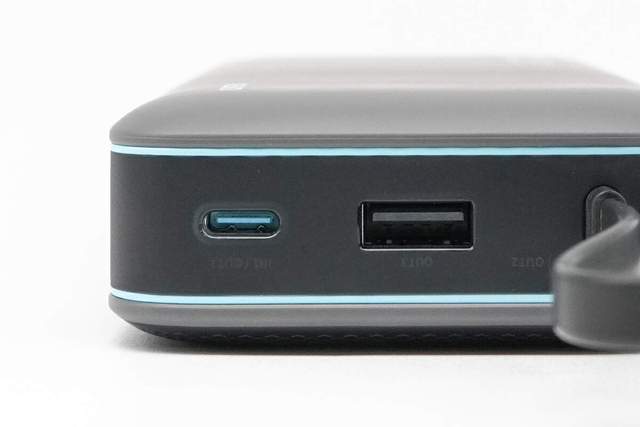

近距离观看，可以看到端口处丝印相关标识，Type-C1/C2 端口处丝印“IN/OUT”字样，表明可实现输入/输出；USB-A端口丝印“OUT”字样，表明USB-A口仅支持输出。

充电宝侧面中框处为镂空线端收纳槽设计，能完全容纳线端外壳，侧面平整不凸起；采用卡槽扣进行稳固。

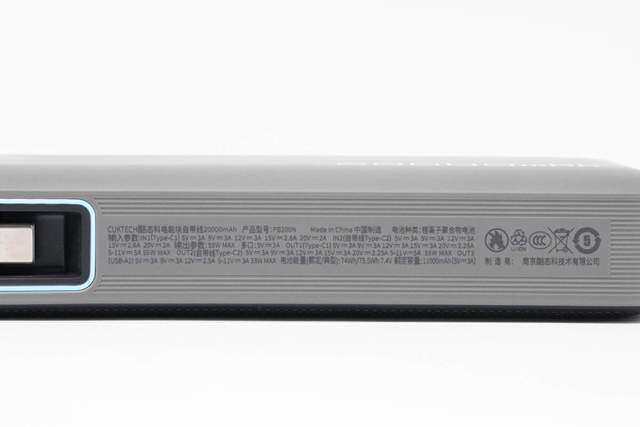

CUKTECH酷态科电能块自带线充电宝侧面丝印相关参数，与包装盒信息一致。

单个手指也能提起充电宝，同时不掉落，稳定牢固。

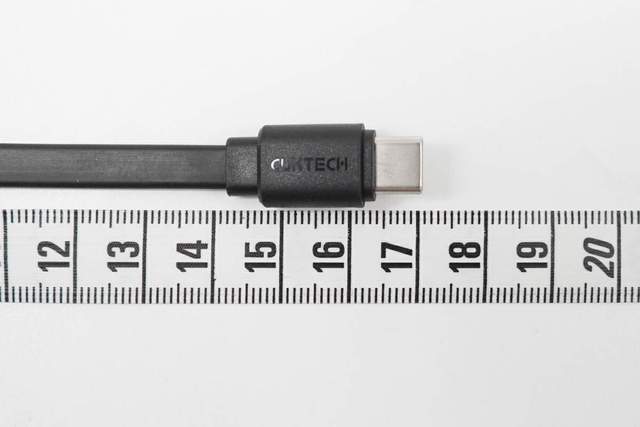

自带线长约 17cm，满足日常充电需求，与手机同时握持线材不会缠绕。

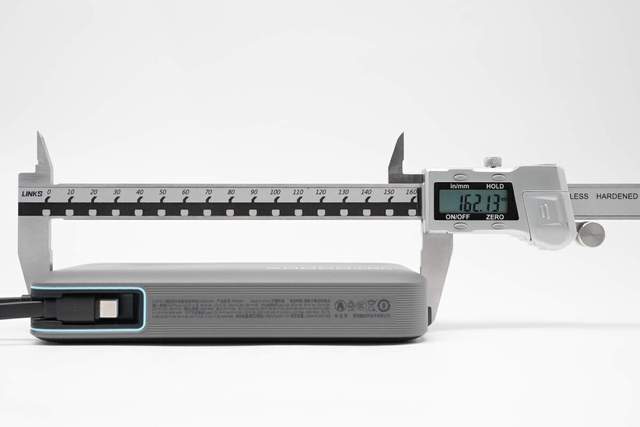

CUKTECH酷态科电能块自带线充电宝长度约为162.13mm。

CUKTECH酷态科电能块自带线充电宝宽度约为72.18mm。

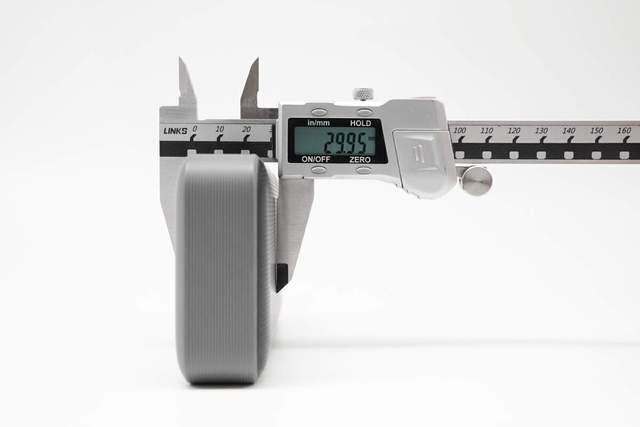

CUKTECH酷态科电能块自带线充电宝高（厚）度约为29.95mm。

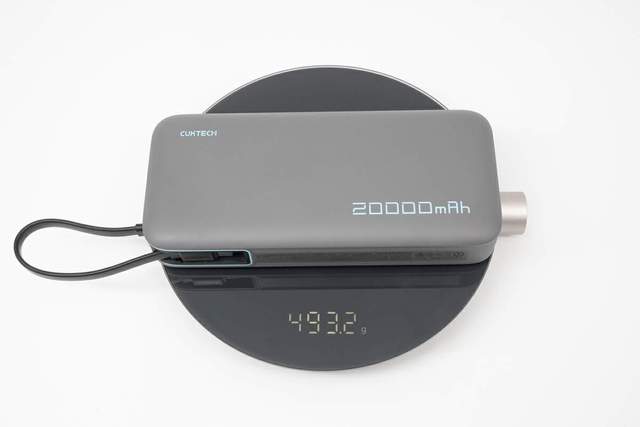

CUKTECH酷态科电能块自带线充电宝重量约为493.2g。

CUKTECH酷态科电能块自带线充电宝与 iPhon15 Pro Max尺寸相当。

秉承探索全面的观点，对 USB 端口进行协议测试，方便用户可以根据具体的协议来匹配输出设备。

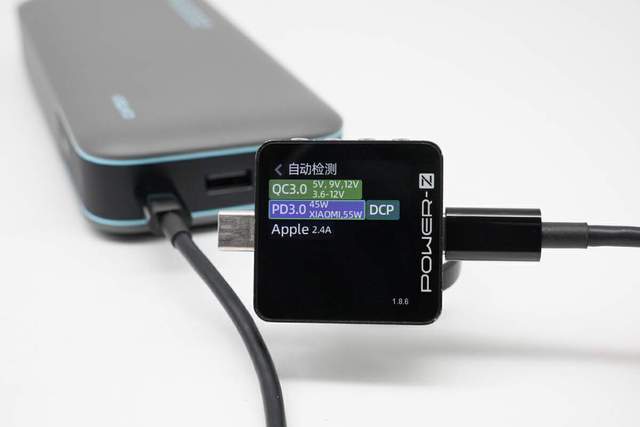

通过 POWER-Z KM003C测试仪读取自带Type-C线的充电协议，实测支持QC3.0/QC4+、PD3.0、XIAOMI、PPS、DCP 和 Apple 2.4A 等充电协议。

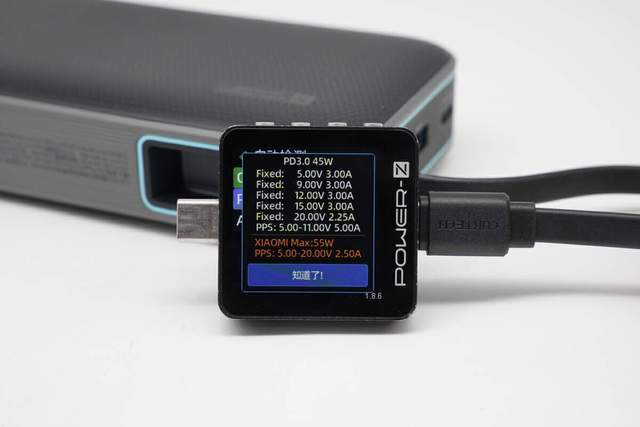

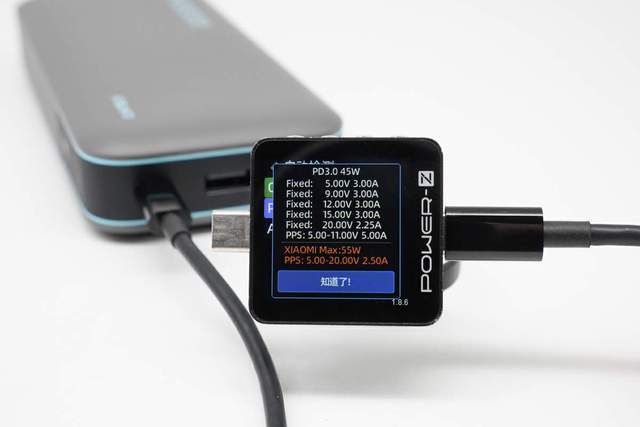

PDO报文方面，自带 Type-C 线支持PD 45W快充和XIAOMI 55W快充，及5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位，以及5-11V/5A一组PPS电压档位。

通过 POWER-Z KM003C 测试仪读取Type-C 端口的充电协议，实测支持QC3.0、PD3.0、PPS、DCP、Apple 2.4A以及小米55W私有协议等充电协议。

PDO报文方面，支持5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位，以及5-11V/5A一组PPS电压档位，此外还有一组5-20V/2.5A小米私有PPS协议。

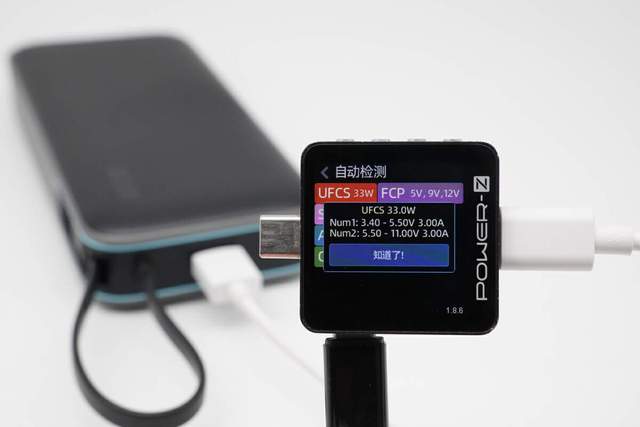

通过 POWER-Z KM003C 测试仪读取USB-A端口的充电协议，实测支持UFCS、FCP、SCP 、AFC、QC3.0、DCP 和 Apple 2.4A 等充电协议。

PDO报文方面，USB-A端口支持UFCS33W快充和 3.4-5.5V/3A、5.5-11V/3A 两组浮动充电档位。

酷态科自带线电能块拆解

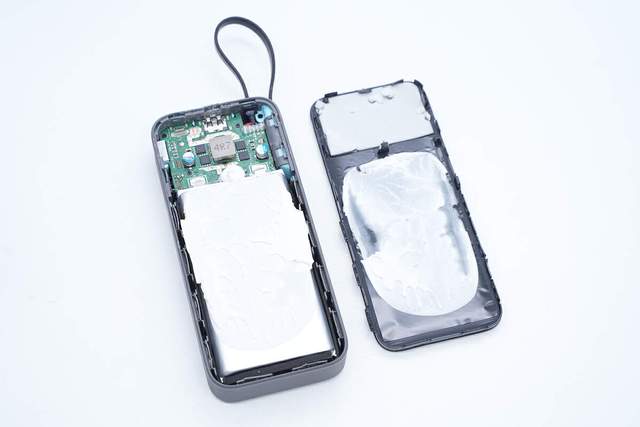

首先沿壳体接缝拆开充电宝外壳。

可见PCBA模块和电池组大面积打胶散热加固、

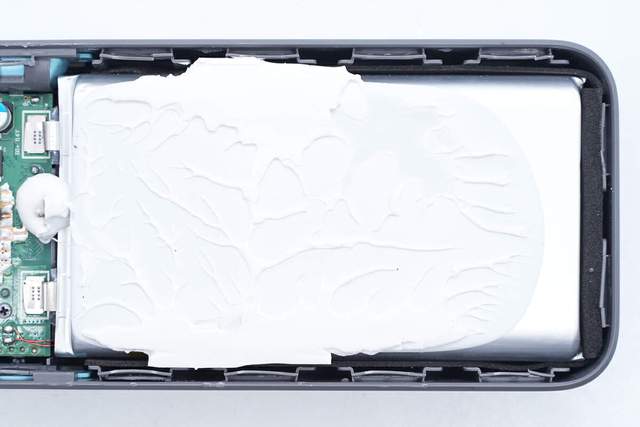

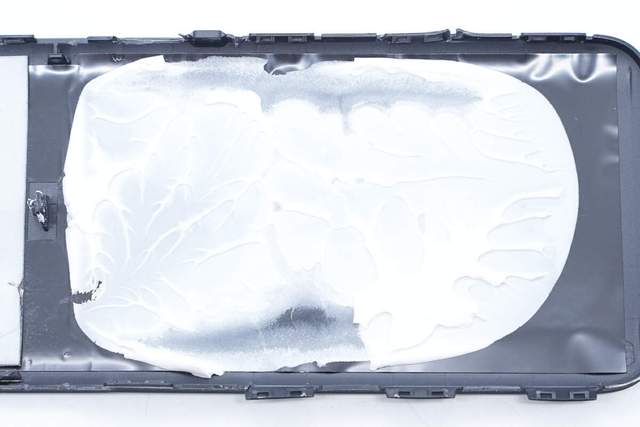

电池组上方用一张大面积石墨贴纸覆盖，加强散热，贴纸上面再进行打胶。

PCBA模块上贴了一层白色泡棉，对其进行缓冲保护。

撕开泡棉和电池组上的石墨贴纸，露出内部PCBA模块。

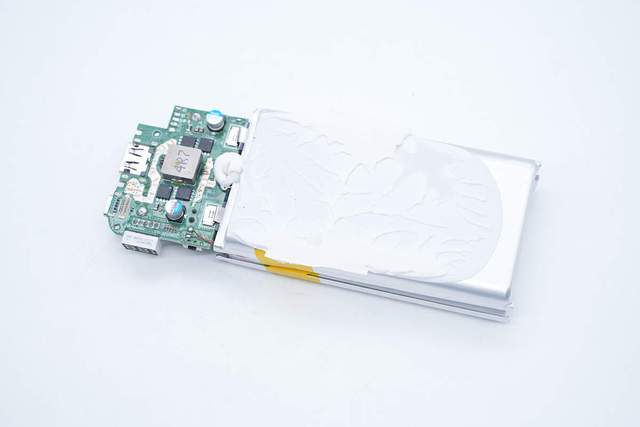

电池组上仍然涂抹大面积结构胶。

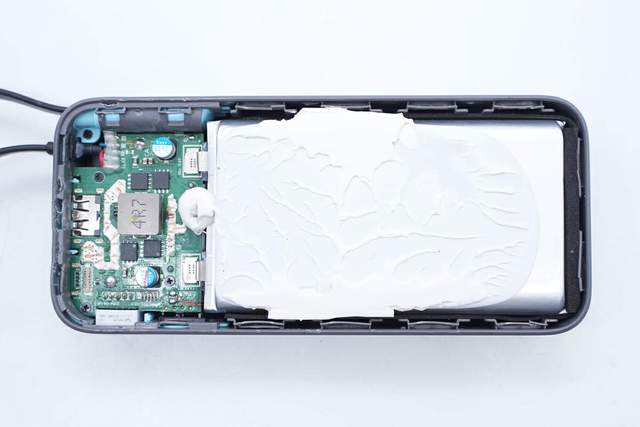

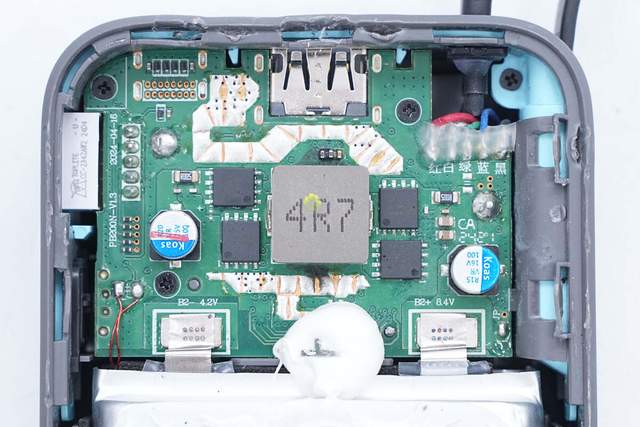

PCBA模块内部一览，后面详细描述。

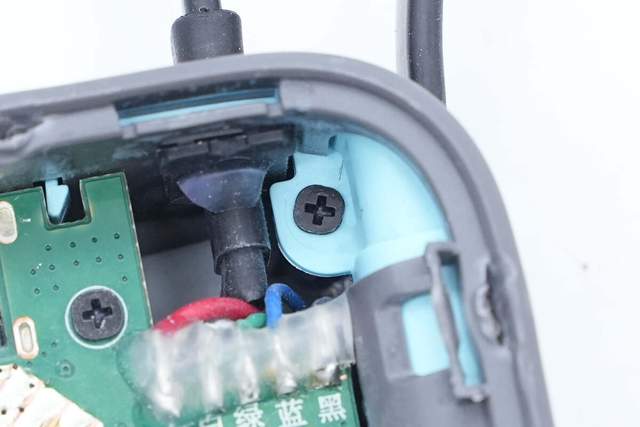

塑料外壳的蓝色边框用螺丝固定住。

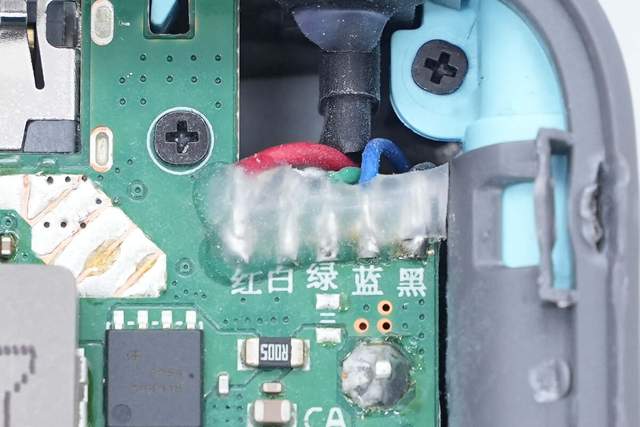

五支颜色分别为红白绿蓝黑的线芯分别焊接在PCBA模块上，并打胶固定。

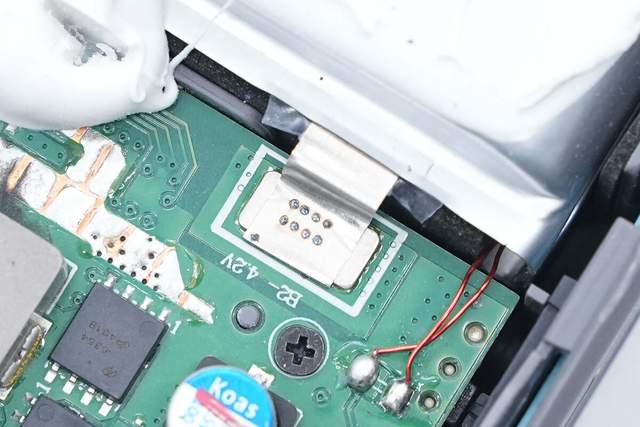

电池组通过点焊连接到PCBA模块。

PCBA模块通过十字螺丝固定在外壳上。

充电宝自带线的线芯连接在PCBA模块背面。背面还有散热硅胶用于散热。

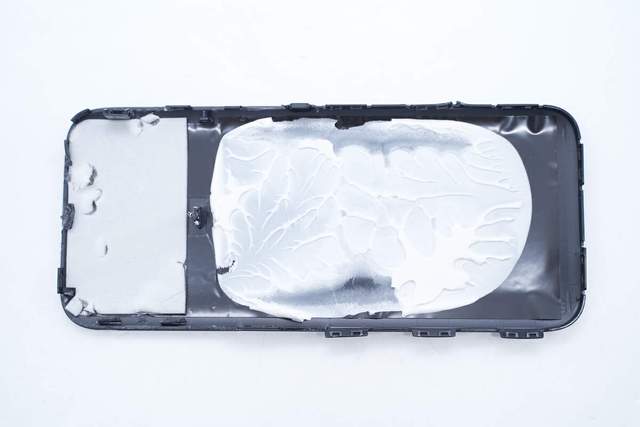

电能块壳体内部也黏贴大面积石墨贴纸，贴纸上还粘有泡棉。用于将电池组固定在塑料外壳上。

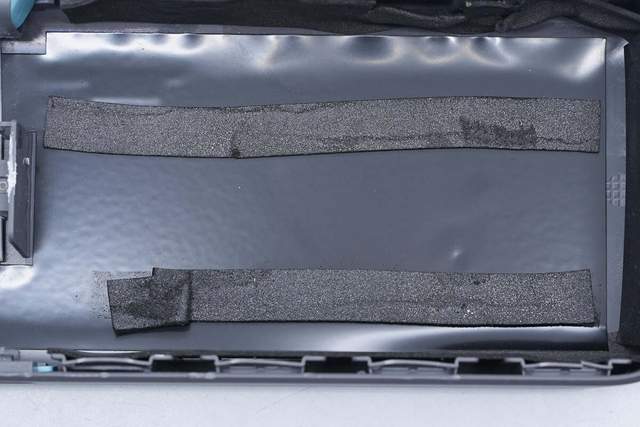

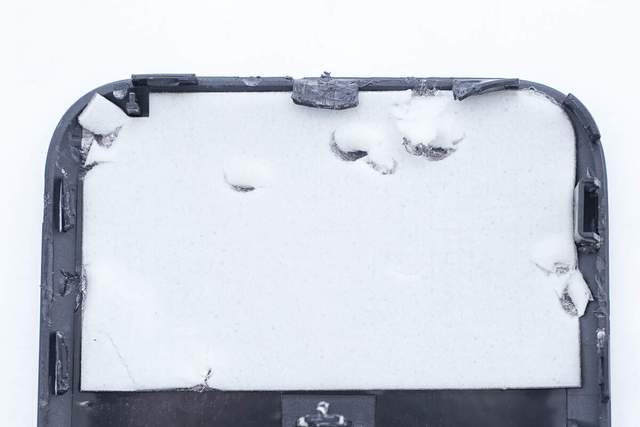

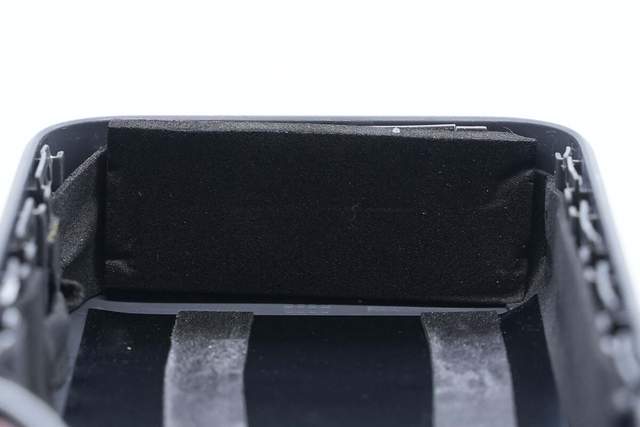

塑料壳内部四周全部贴有泡棉用于减震缓冲，保护电池组和PCBA模块。

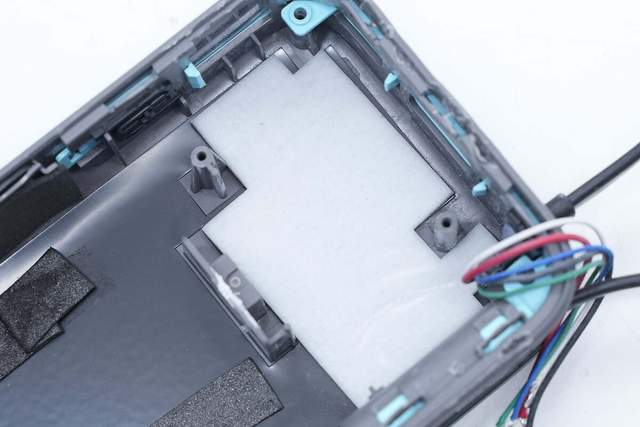

PCBA模块跟壳体的接触面也有白色泡棉。

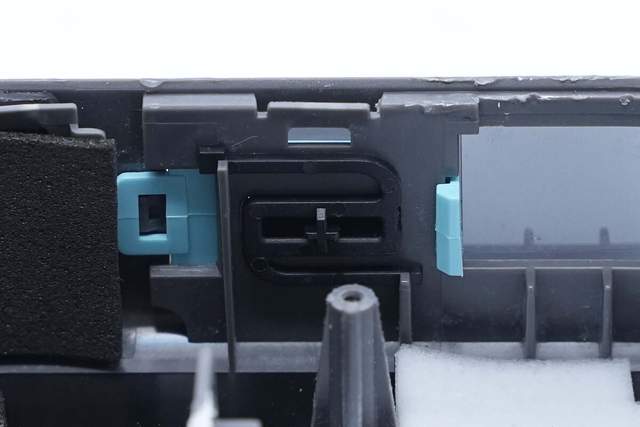

按键处的塑料按钮特写。

数显屏特写。

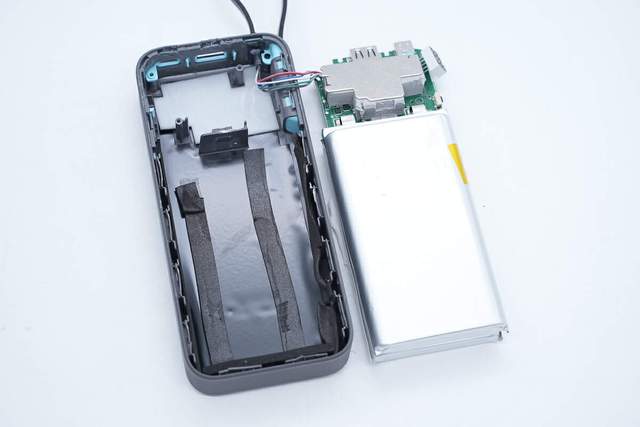

接下来剪下连在PCBA板上的线芯，分离出PCBA模块和电池组。

PCBA和电池组背面一览。

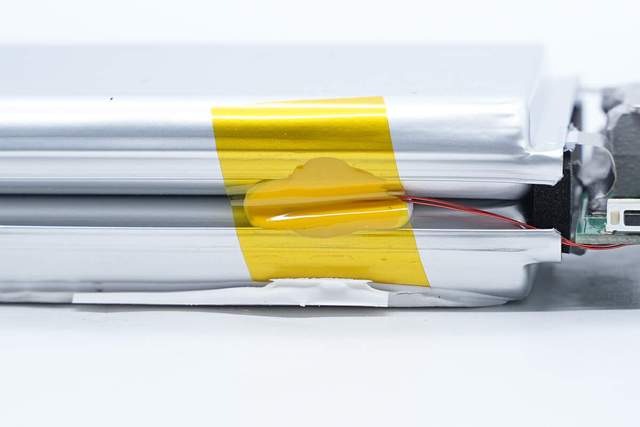

两块电芯用高温胶带缠住粘紧，将热敏电阻固定在电芯中间用于测温。

剪短极耳，分离电池组和PCBA模块。

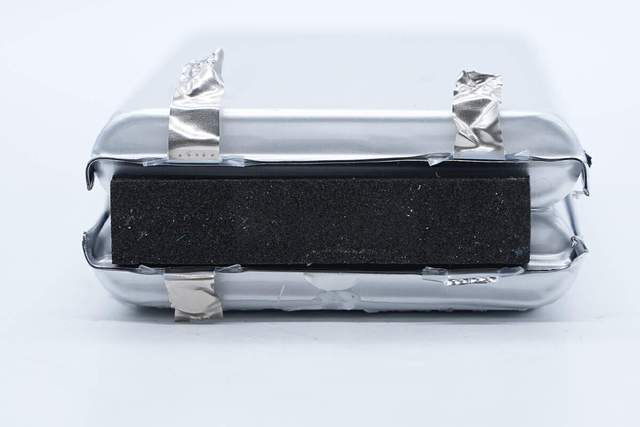

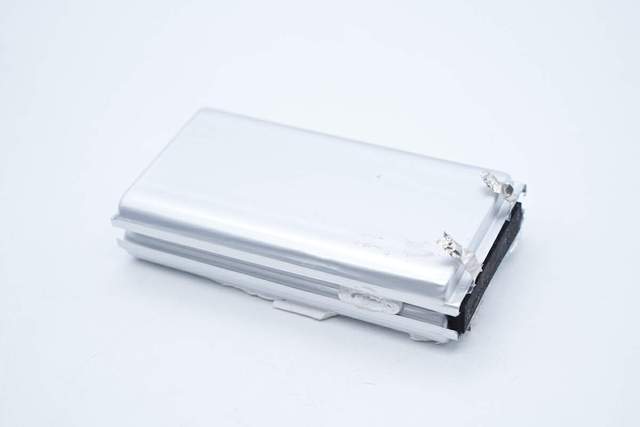

可以看到电池组模块由两块软包并联而成。

电池组极耳处，外贴泡棉缓冲。

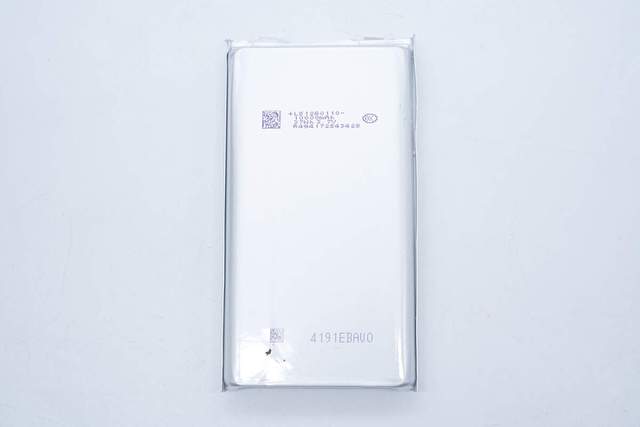

电芯正面可见喷码和参数信息。

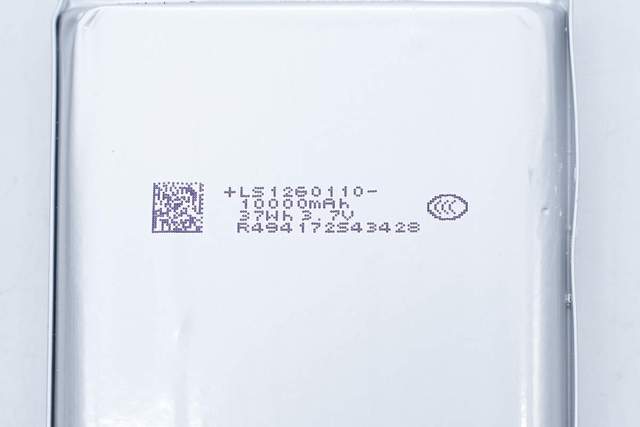

电芯参数信息一览，电池来自LS力神，型号LS1260110，即厚度12mm，宽度60mm，长度110mm。标称容量10000mAh，能量37Wh，标称电压3.7V。电池目前已通过CCC认证，左侧出厂码用于产品溯源。

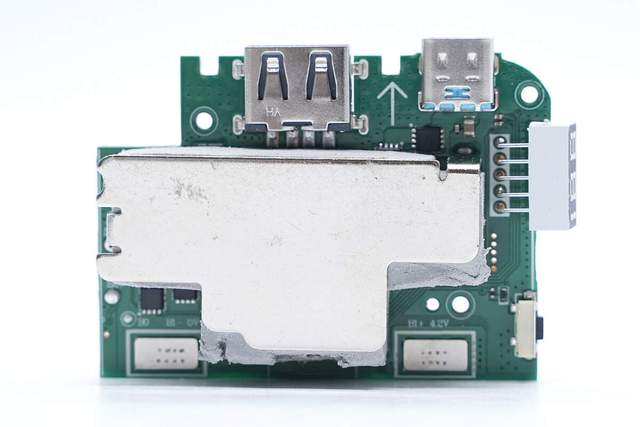

PCBA模块用一个“凸”字型散热硅胶覆盖，并用同形状的散热片包裹固定在模块上。

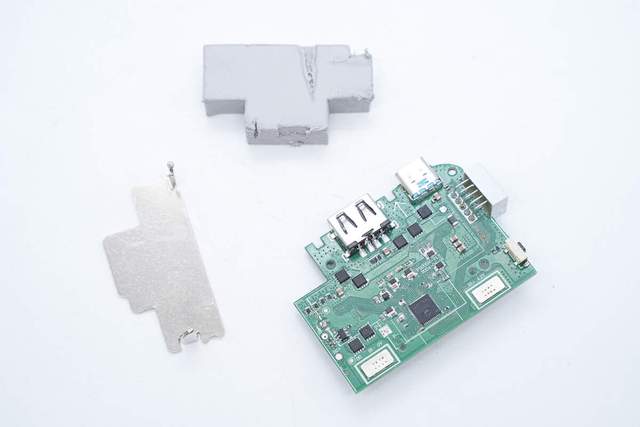

拆下散热片和散热硅胶。

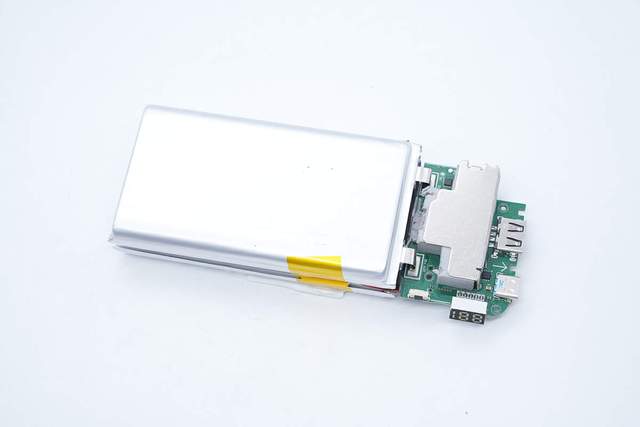

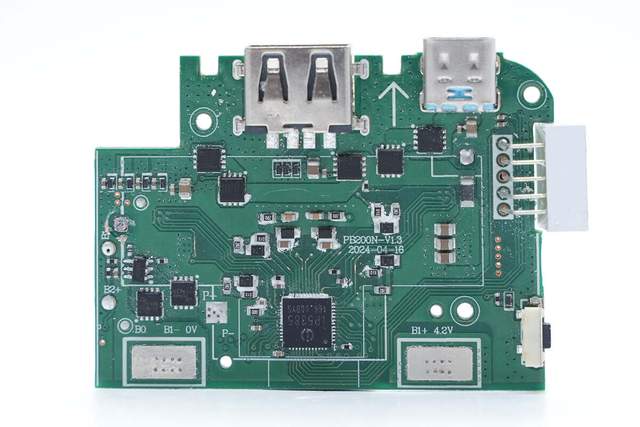

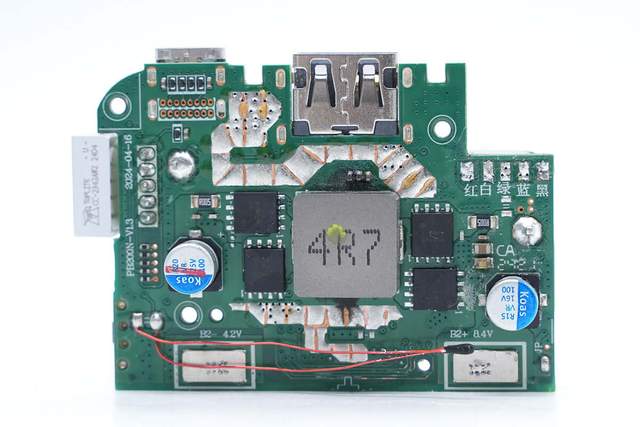

PCBA模块一览，这面可见一颗协议芯片和VBUS开关管和其他,MOS管，以及数显屏和USB-C和USB-A母座。

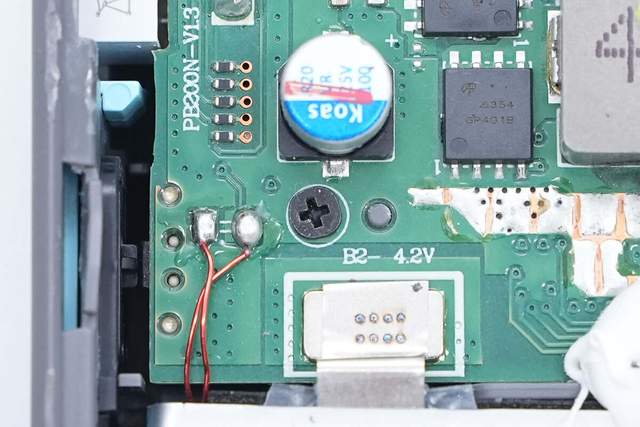

PCBA另一面可见滤波电感、合金电感和高速开关管和热敏电阻。板子背面做了露铜加锡和过孔设计，加强散热。

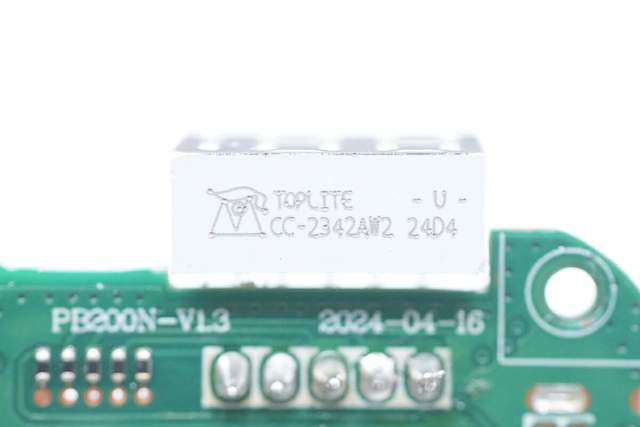

数显屏侧面特写，可见基本参数。

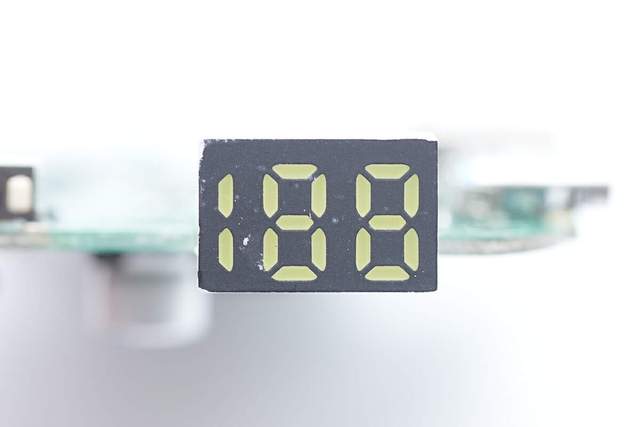

数显屏正面特写，通过电源键按钮实时显电源电量。

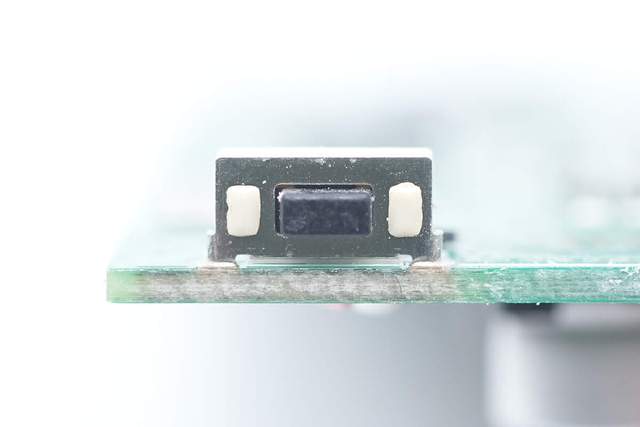

电源按钮特写。

移动电源SOC特写，来自Injoinic英集芯，IP5385 是一款集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议，兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。

IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。

IP5385 支持 2 节、3 节、4 节串联电池，同步开关升降压系统可提供最大 65W 的输入输出功率，轻载时自动进入休眠状态。

 英集芯 IP5385 资料详情。

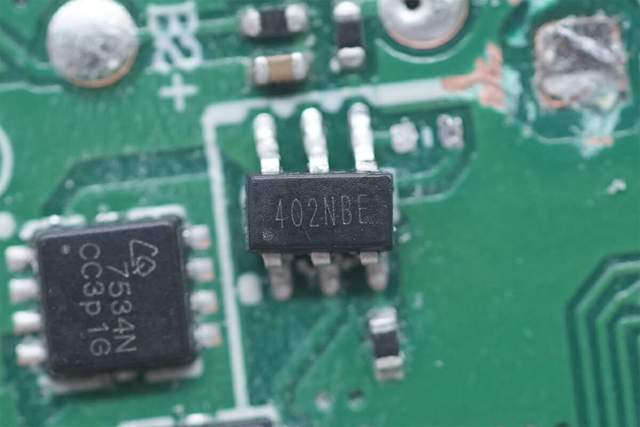

丝印402NBE的电池管理芯片特写，旁边是两颗电池保护管，来自AOS万代半导体，型号AON7534。采用DFN3X3封装。

N沟道增强型功率MOSFET，型号VS3618AE，来自Vergiga威兆，是一颗耐压30V的NMOS，导阻6.4mΩ，采用PDFN3333封装。

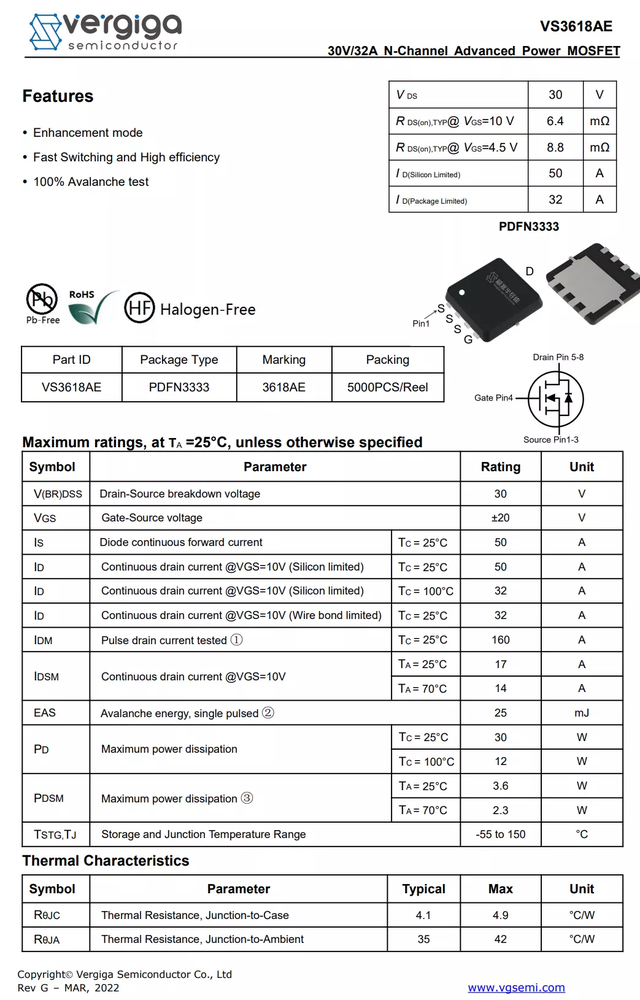

威兆半导体 VS3618AE 详细资料。

充电头网通过拆解了解到，采用威兆VS3618AE的产品还有华为27W超级快充无线车充、小米无线车充、小米无线充电宝、坚果饼式无线充电座、魅族无线充电器无线充电产品以及小米65W USB PD快充充电器、紫米10000mAh USB PD快充移动电源移动电源和充电器等，威兆MOS的产品性能也获得众多知名品牌认可。

三颗VBUS开关管，用于控制USB-A和USB-C口输出切换。依然是VS3618AE。

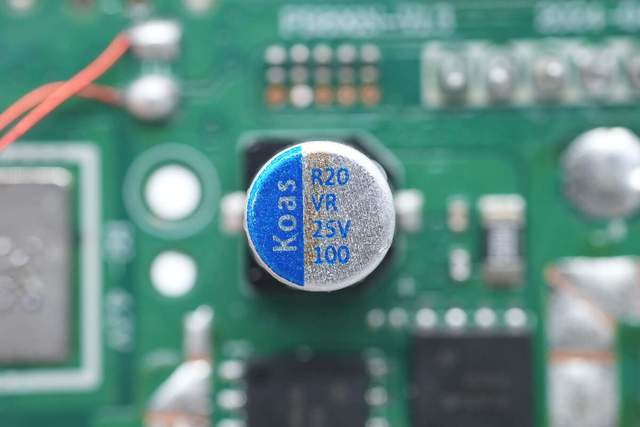

输出滤波电容来自Koas东佳，为VR系列的固态电容，规格为25V 100μF。

两颗同步整流MOS来自AOS万代半导体，型号AOS6354。采用DFN5X6封装。

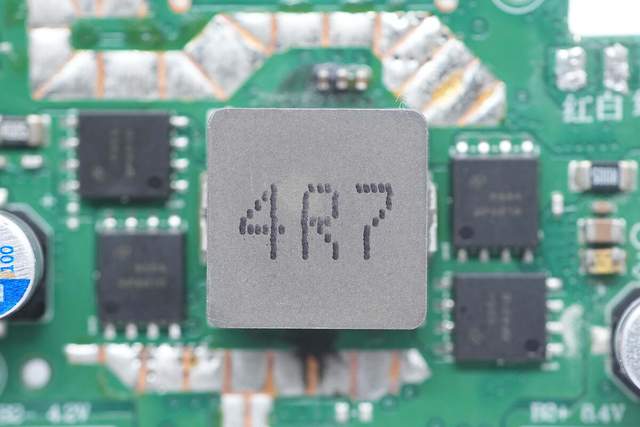

4.7μH的合金电感特写。

另一侧同样两颗初级MOS管，同型号AOS6354，用于整流。

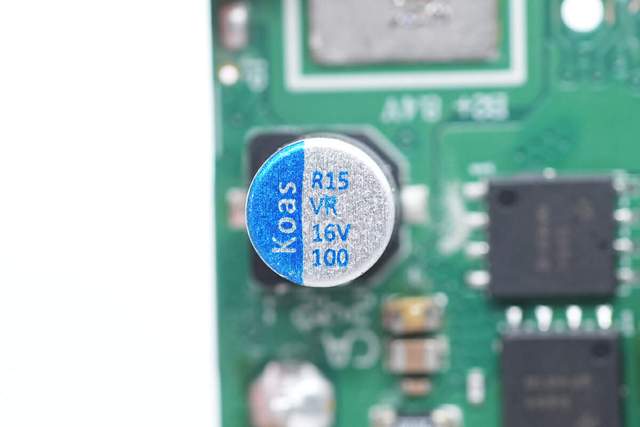

搭配使用的Koas东佳 16V 100μF低压滤波电容。

NTC热敏电阻特写，用于过温保护。

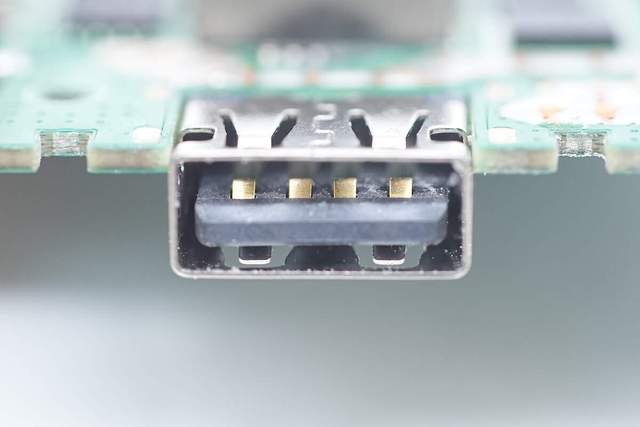

USB-A口母座特写，沉板焊接降低厚度，采用黑色胶芯，见内部四个触点

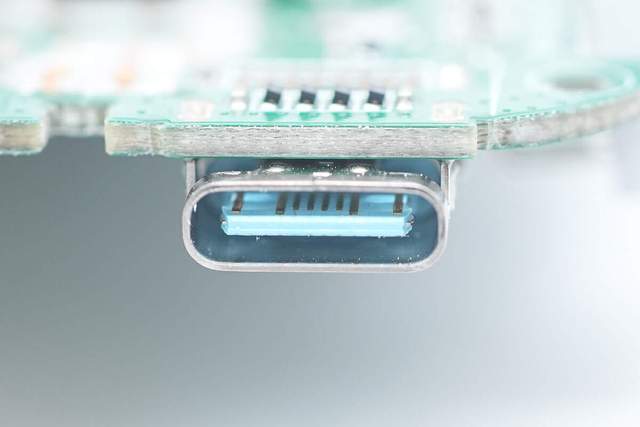

USB-C口母座特写，过孔焊接固定，蓝色舌片不露铜。

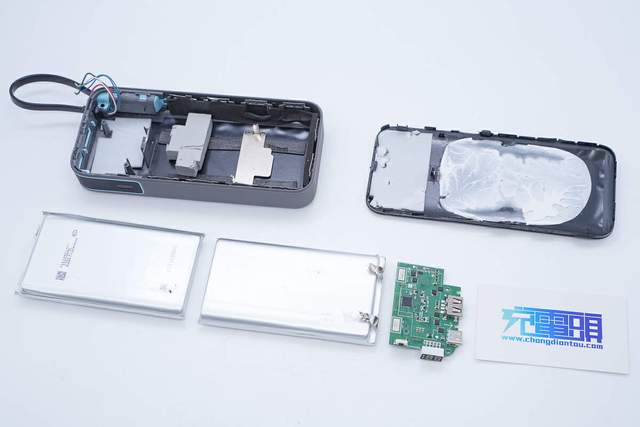

全部拆解完毕，来张全家福。

充电头网总结

最后附上酷态科自带线电能块物料清单，方便大家查阅。

酷态科自带线电能块容量为20000mAh，搭载数显屏可显示实时剩余电量。配备USB-C和USB-A各一个，并外接一根USB-C充电线，自带线与USB-C端口支持55W最大功率输出，40W最大输入功率。USB-A口则支持最高UFCS33W快充，兼容持UFCS、FCP、SCP 、AFC、QC3.0、DCP 和 Apple 2.4A等协议。

此外酷态科自带线电能块内置力神软包电芯电池组，由两块10000mAh电芯并联而成。型号LS1260110，标称电压3.7V，电池组点焊连接PCBA模块。采用英集芯的移动电源SOC IP5385，在充电管理的同时，还能进行升降压转换和电池管理，一芯多用。

酷态科自带线电能块内部多处全覆盖式的打胶加固，PCBA背板大块散热片搭载散热硅胶散热，热敏电阻固定于电芯中间实时温控保护，壳体、电芯、PCBA模块各接触面均粘贴泡棉缓冲保护。综合来看，散热和缓冲保护都十分到位。
