前言
自从小米9时代起，小米便开始基于USB-A接口推出基于PPS标准的半私有协议，随着新机的不断迭代，小米逐步建立了基于电荷泵的魔改A口PD快充方案，并且一直沿用到最新的14系列机型，快充功率也从27W一路提升至100W以上，1小时内即可充满手机，有效缓解用户的续航焦虑。
小米私有快充生态也离不开充电器内置的协议芯片，为帮助各位读者朋友了解这些年小米INBOX快充协议芯片的选型情况，充电头网整理了小米以往23款INBOX充电器的拆解案例，看看哪家协议芯片厂商更受小米工程师青睐。
小米INBOX充电器协议芯片应用案例

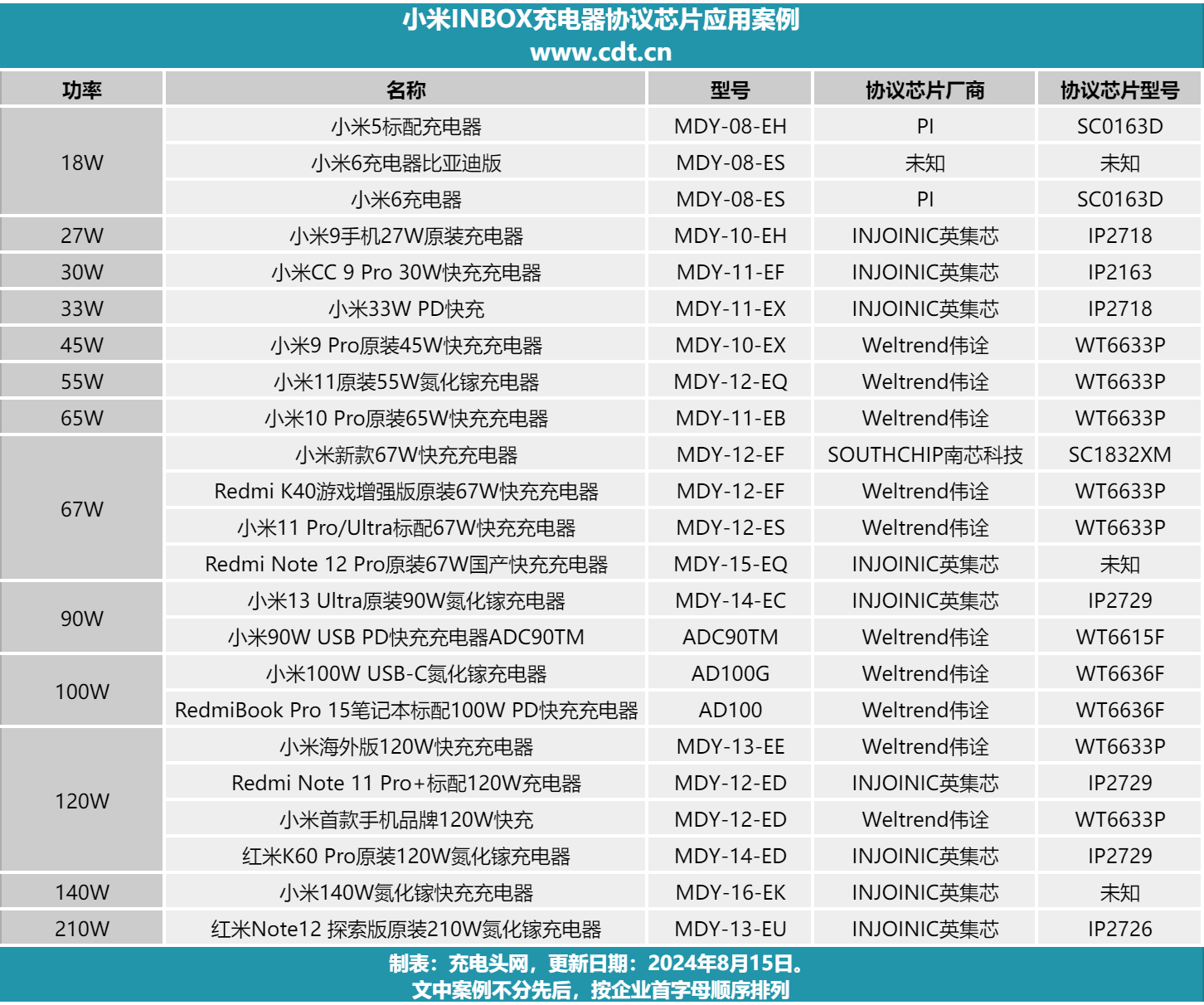

文中出现的协议芯片如上表所示。

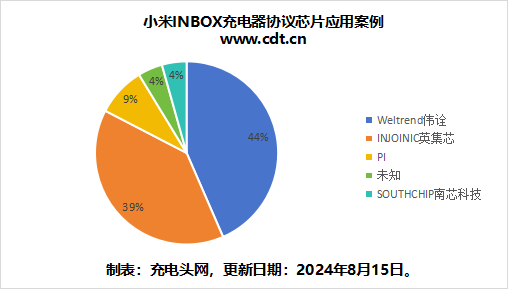

将文中协议芯片厂商占比绘制成饼图，发现伟诠占比最高，达到44%。

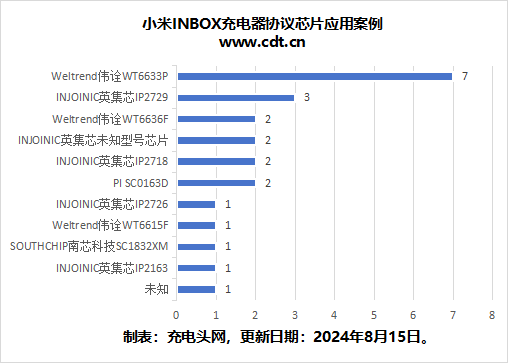

另将文中协议芯片单芯片应用次数绘制成条形图，发现伟诠WT6633P应用次数最多，可达7次。
简单看过协议芯片的占比数据情况，下面小编将为您介绍芯片特性以及实际应用案例。
18W功率段

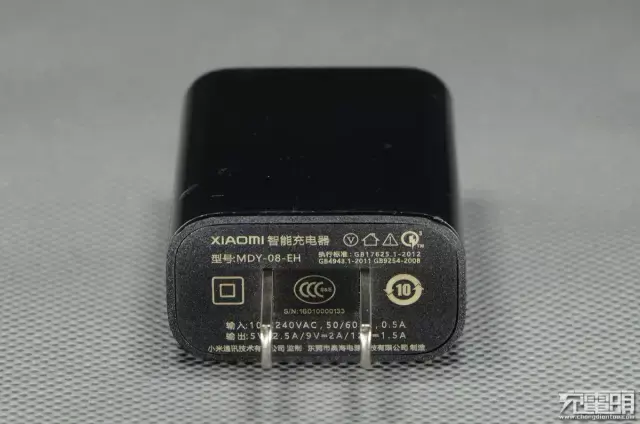

MI小米5标配充电器

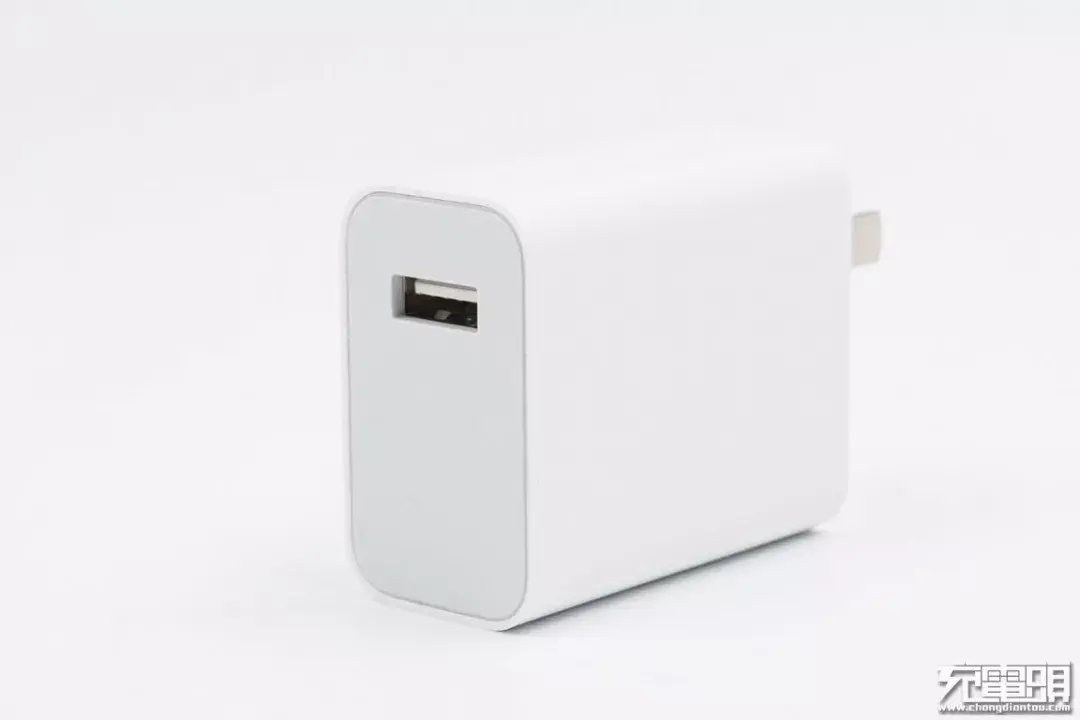

小米5的充电器比起小米4标配的MDY-03-EB充电器功率提升了6W，最直观的感觉就是充电速度上快了不少，充电器输出的接口依旧为USB-A标准接头，保证了向下兼容通用性。
内置协议芯片
PI SC0163D
内置的协议芯片为PI SC0163D，完整支持高通的QC3.0 Class A规格，同时兼容QC2.0的Class A规格。
相关阅读：
MI小米6充电器比亚迪版

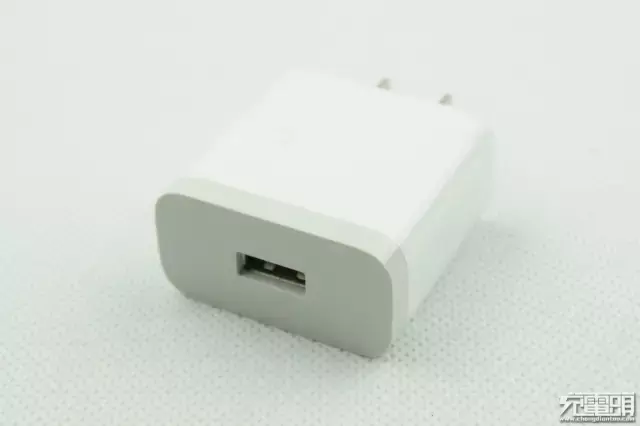

小米6原装电源适配器外壳采用灰白两色拼接，外壳做工精致、体积小巧，支持18W QC3.0快充。插脚为中规，出去旅游也可以在美规国家、地区使用。
内置协议芯片
内置的协议芯片型号未知，这里不再叙述。
相关阅读：
MI小米6充电器
小米6原装充电器做工很精致，输出性能不俗。内部使用了同步整流方案，初次级侧用塑料加以隔离保护，而在性能和QC3.0兼容性上都表现不错，给与好评。
内置协议芯片

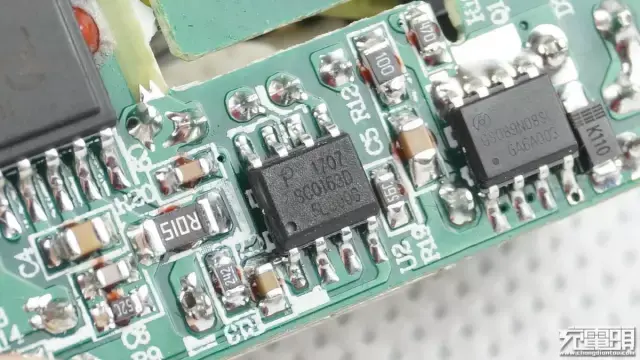

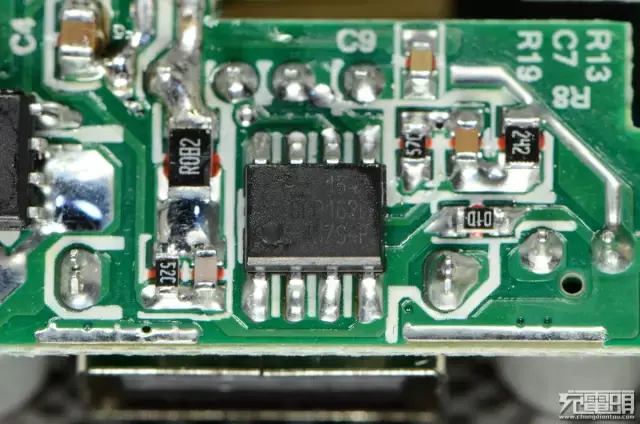

PI SC0163D
内置来自PI的QC3.0快充协议识别IC，型号为SC0163D，兼容智能识别及QC2.0快充，同时支持BC1.2及CTIS YD/T 1591-2009充电协议。
相关阅读：
30W功率段
MI小米CC 9 Pro 30W快充充电器
小米30W快充充电器在外观上延续了27W快充和45W快充的设计风格，并增加了10V/3A这个全新的电压档位，协议方面依然兼容QC3.0、QC2.0快充，并通过了高通QC3.0认证。
内置协议芯片

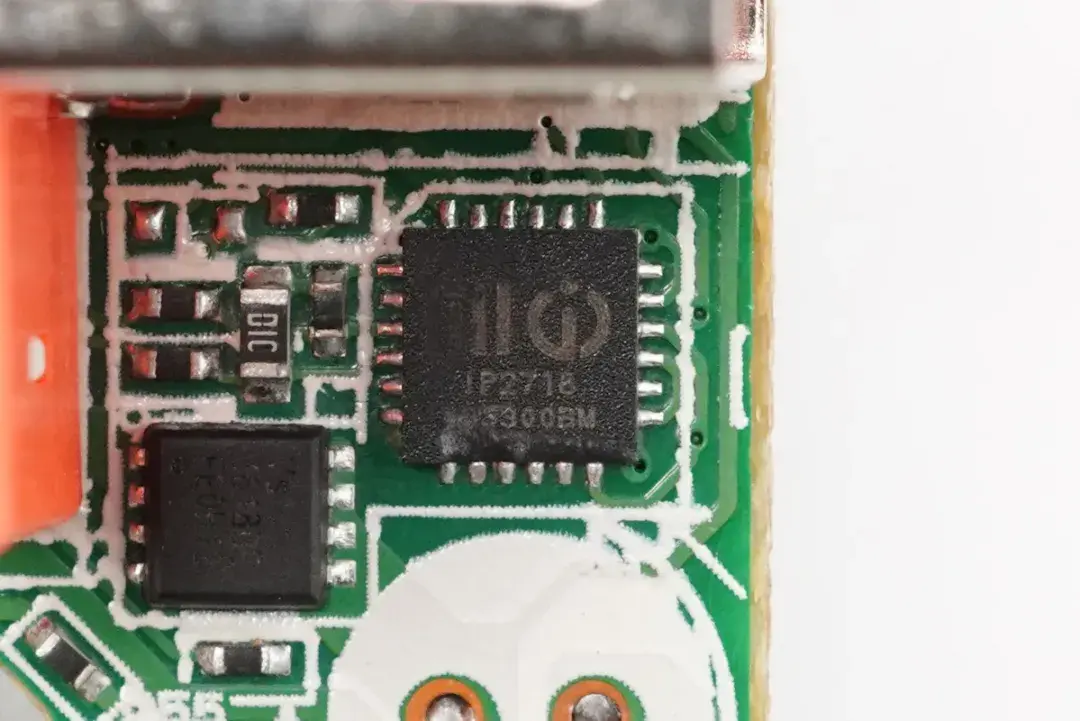

INJOINIC英集芯IP2718
充电器的协议芯片由小米联合英集芯定制，型号IP2718，USB-A口能够输出USB PD快充协议，也正是通过这颗芯片控制。此前，小米9原装27W快充充电器同样采用了英集芯的协议芯片。
相关阅读：
1、小米手机原装30W快充充电器拆解：内置英集芯定制芯片，支持USB PD
27W功率段
MI小米9手机27W原装充电器
小米9全系标配27W有线快充，手机从没电到充满只需60分钟，标配的这款27W充电器功不可没。同时这款充电器通过了高通QC3.0认证，小米6、小米8均能实现满速快充。不过需要注意的是，这款充电器虽然支持20V输出，但并不支持USB PD快充协议，直接给手机充电时也用不上20V电压，这主要是用来驱动小米20W无线充电器。
内置协议芯片

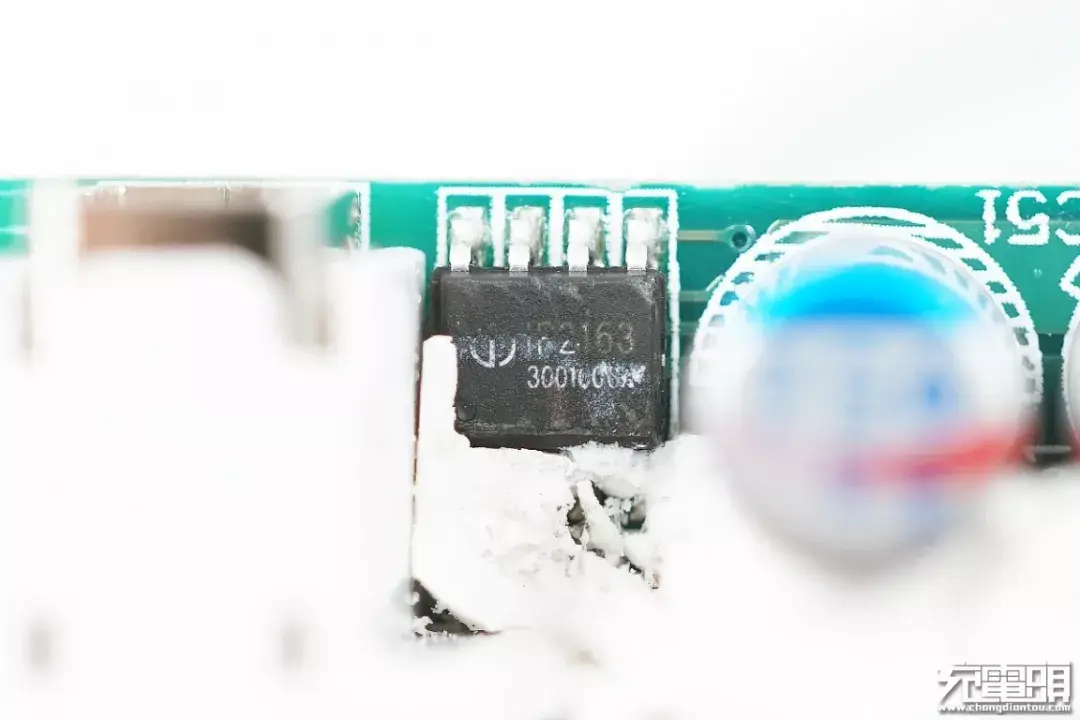

INJOINIC英集芯IP2163
这款充电器内置一颗来自英集芯的协议芯片IP2163，该芯片支持QC3.0/QC2.0 Class B（兼容 Class A）充电协议 ，同时可由外部引脚编程输出模式。这颗芯片通过了美国高通QC3.0认证，证书编号478786303-2 。
相关阅读：
33W功率段
MI小米33W PD快充
红米K30 Pro原装33W快充充电器机身整洁光滑，机身小巧使用方便。USB-A口支持QC2.0/3.0以及小米私有快充协议MI ChargeTurbo。搭配特殊的原装数据线使用，充电器还支持USB PD3.0快充标准，还具备5V3A、9V3A、15V1.8A、20V1.35A以及两组PPS电压档位，使得充电器的通用率很好，实用性强。
内置协议芯片
INJOINIC英集芯IP2718
充电器的协议芯片由小米联合英集芯定制，型号IP2718。
相关阅读：
45W功率段

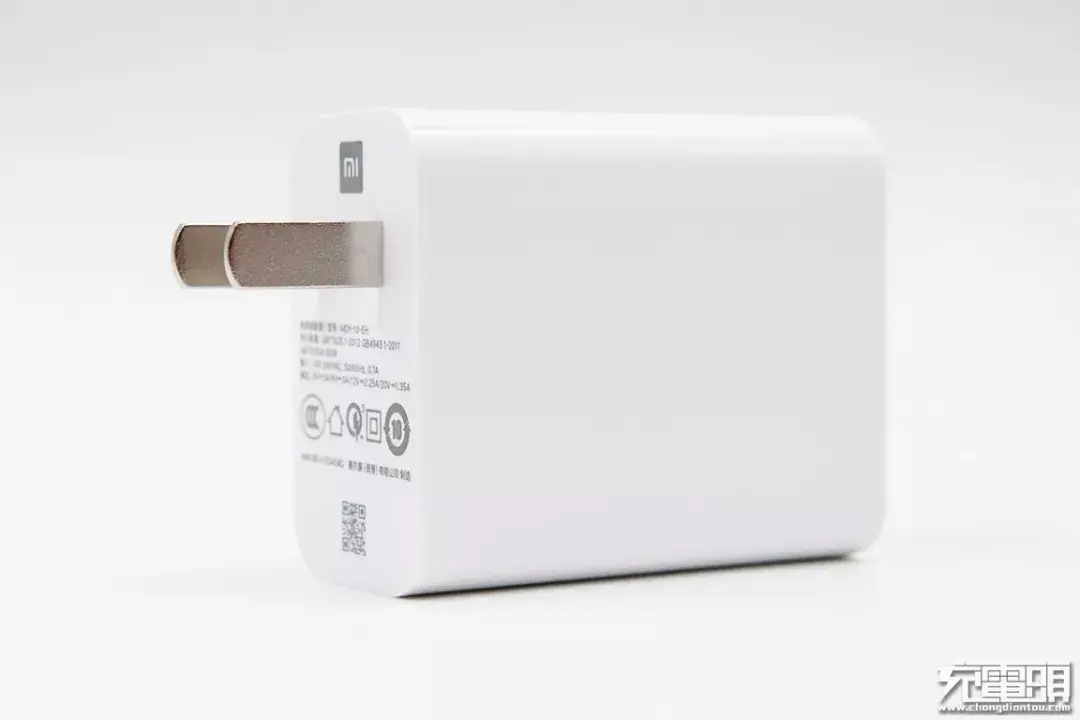

MI小米9 Pro原装45W快充充电器

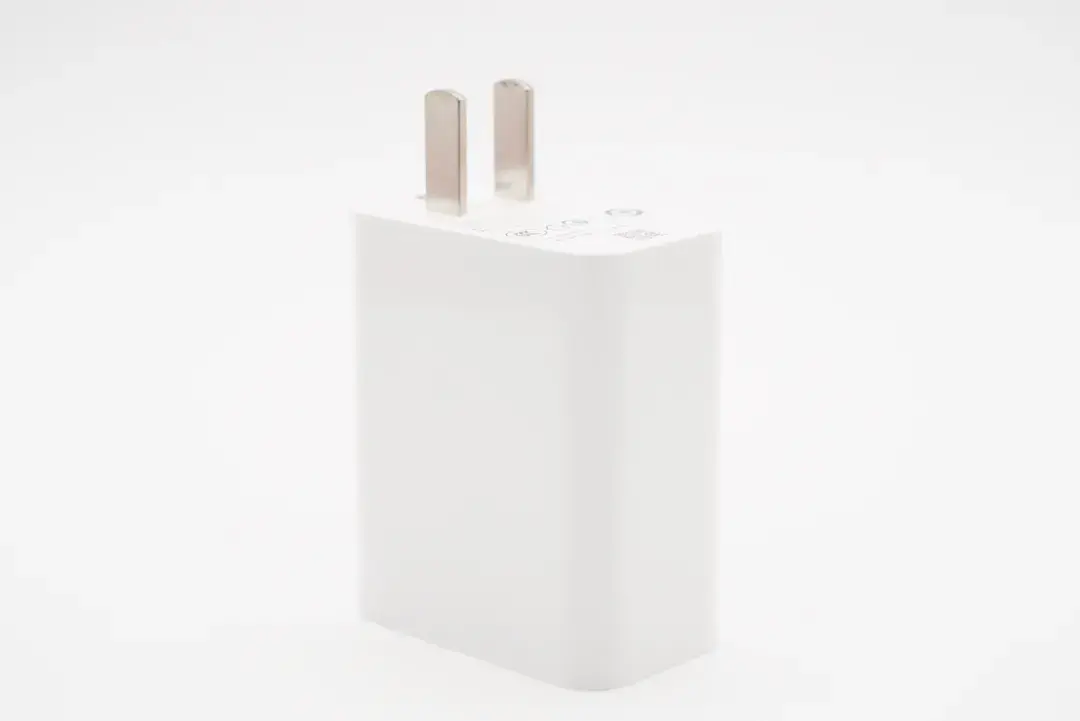

这款小米9 Pro原装45W快充充电器采用亮面烤漆工艺，侧面过渡圆润，洁白美观且手感很好。机身壳采用PC阻燃材质，支持QC2.0和QC3.0快充协议，具备5V、9V、10V、20V四组固定电压档位，能够满足大多数电子产品的快充需求。
内置协议芯片

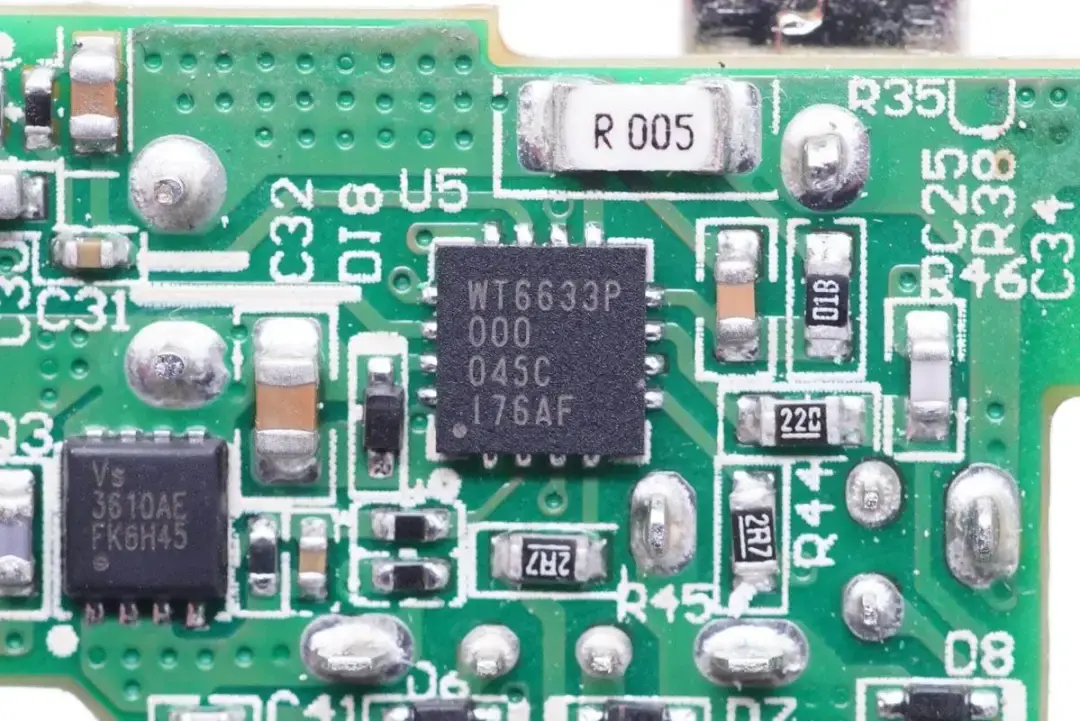

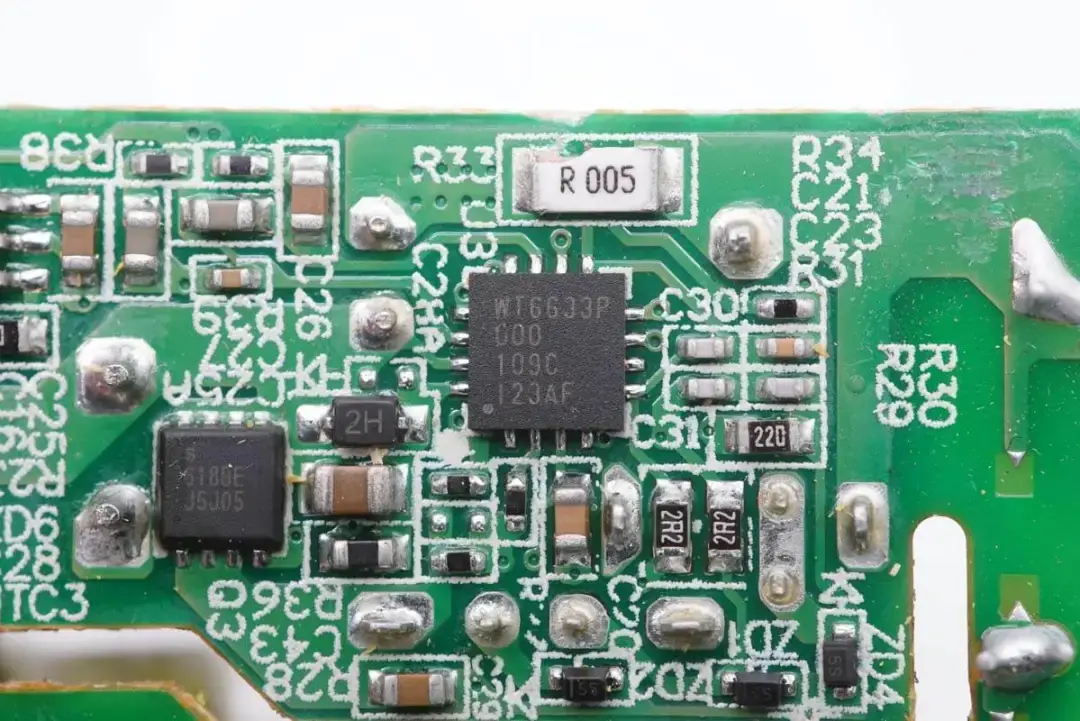

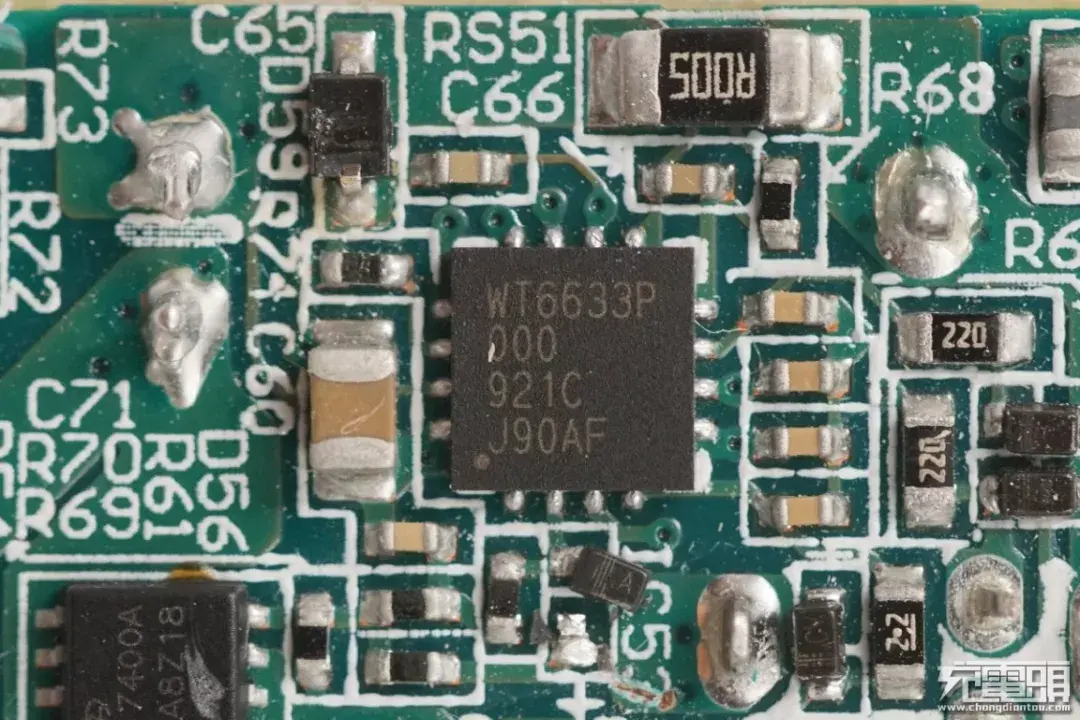

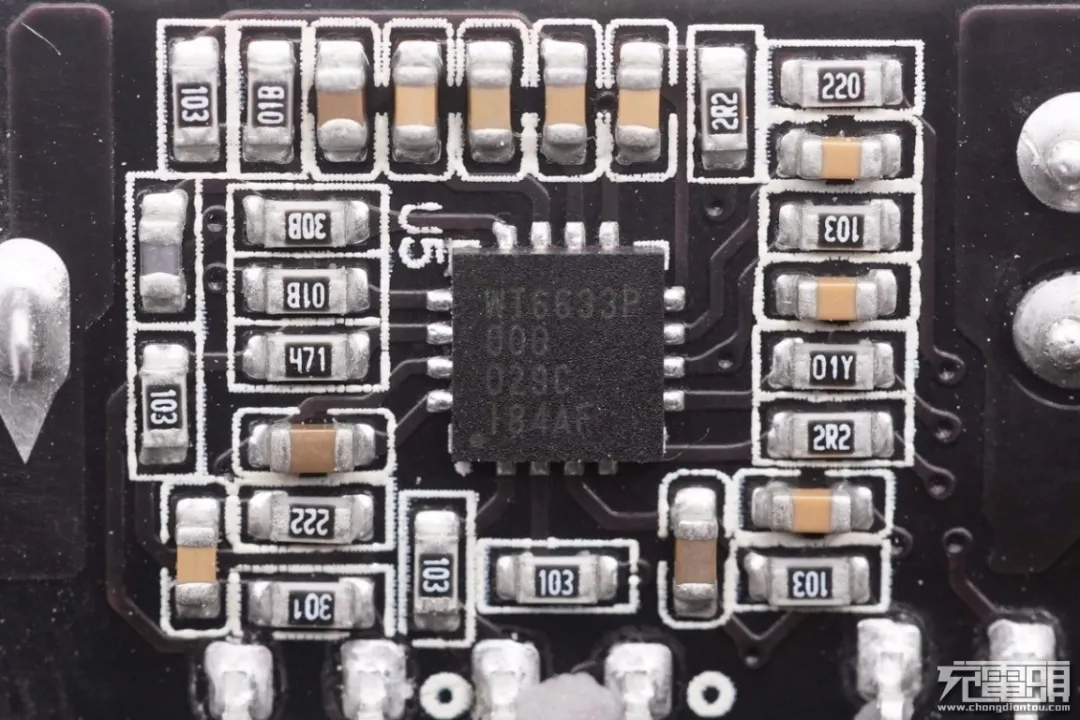

Weltrend伟诠WT6633P

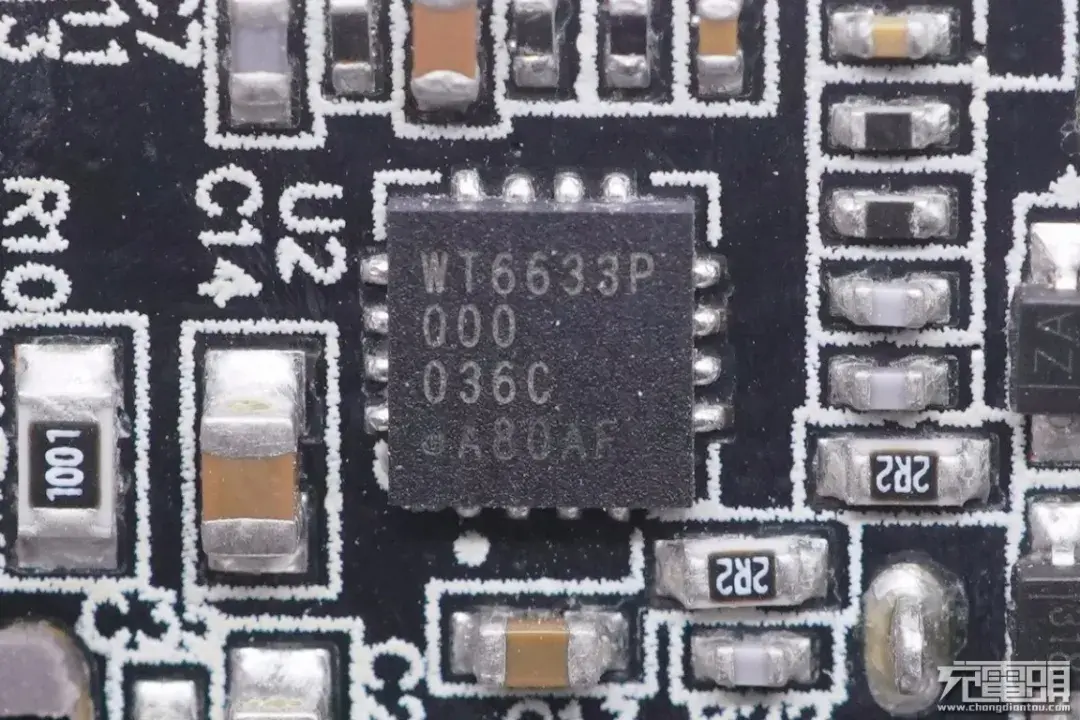

协议芯片来自Weltrend伟诠，型号WT6633P。伟诠Weltrend WT6633P USB PD控制芯片，它是少数几个获得高通QC4和QC4+测试认证的PD控制器，内建USB-PD物理层，Type-C线缆检测，内置稳压器，电压电流监控功能，负载开关控制。
相关阅读：
55W功率段

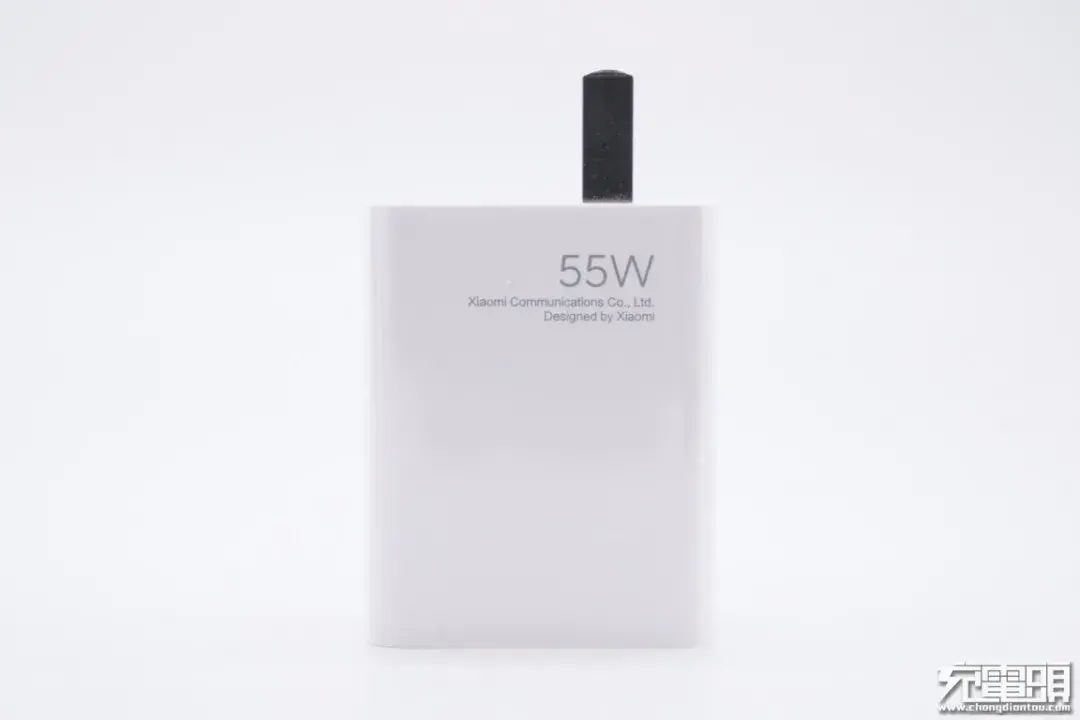

MI小米11原装55W氮化镓充电器
小米11原装55W氮化镓充电器不仅进行了魔改，同时又与时俱进，采用氮化镓技术，机身小巧功率密度约0.9W/cm³。此外造型也是家族风，插脚接口靠侧边设计，搭配原装线使用，不仅支持55W私有快充，还支持50W PD快充。
内置协议芯片
Weltrend伟诠WT6633P
充电器协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。
相关阅读：
65W功率段

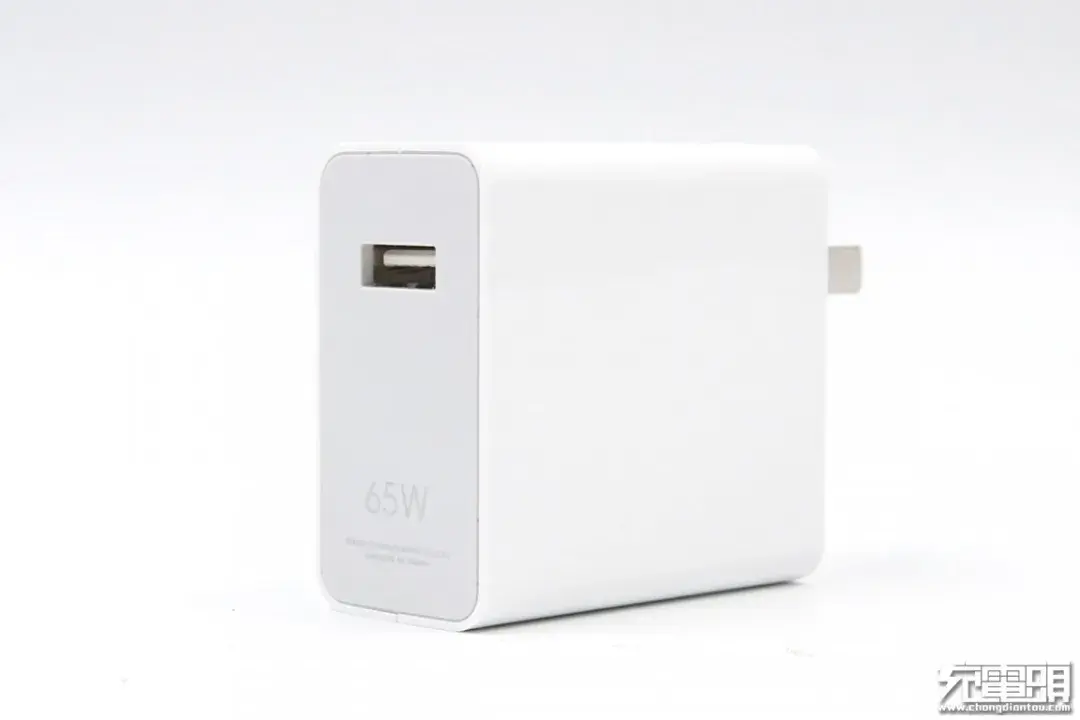

MI小米10 Pro原装65W快充充电器
小米10 Pro 65W原装充电器机身整洁光滑，侧面为光滑弧面过渡，机身小巧轻便，易于携带。A口支持QC2.0/3.0以及小米私有快充协议MI ChargeTurbo。搭配特殊的原装数据线使用，充电器还支持USB PD3.0快充标准，具备5/9/15/20V四个固定电压输出档，另外还包含一个隐藏的11V6A电压，是小米10 Pro 50W专用快充档，此外这款充电器也能支持Type-C笔记本充电。
内置协议芯片

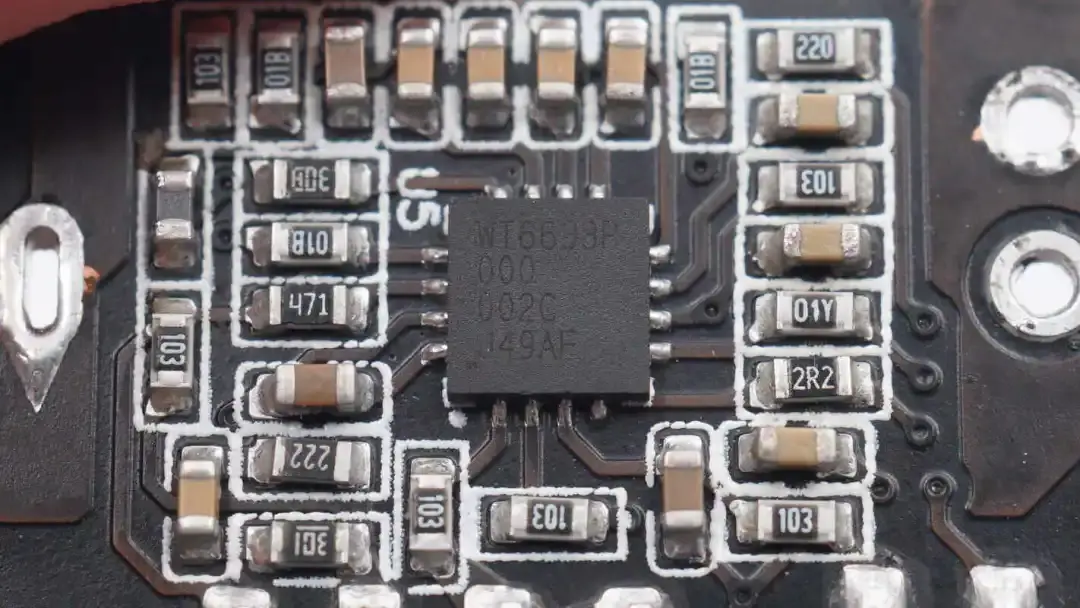

Weltrend伟诠WT6633P
这款充电器输出协议IC采用Weltrend伟诠的WT6633P。
相关阅读：
67W功率段

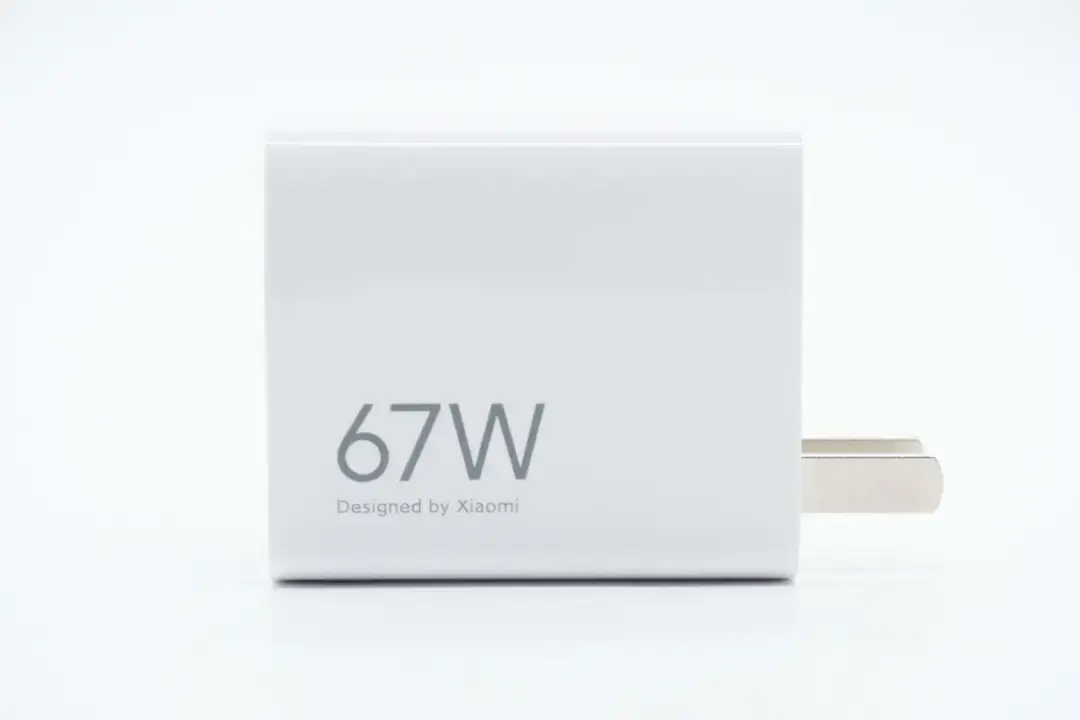

MI小米新款67W快充充电器

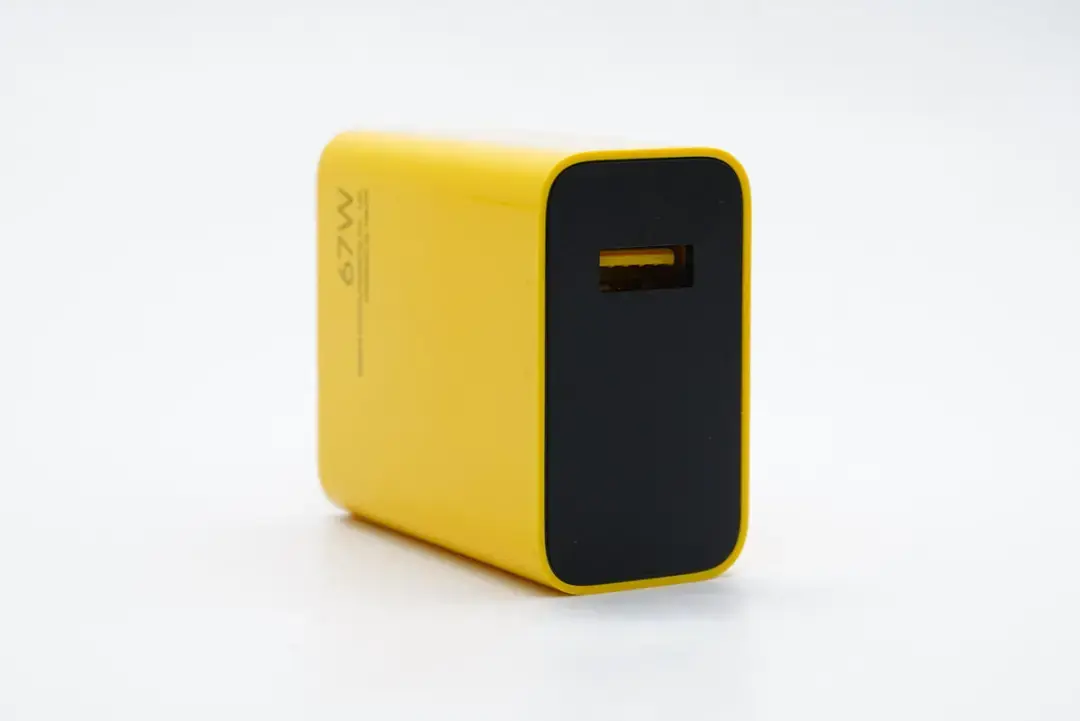

小米新款67W充电器，外观设计上与老款保持一致，简洁一如既往。在寸土寸金的空间里尺寸进一步减小，可以看出这款充电器在保持精致的道路上没有妥协。此外，这是一款独特的魔改快充充电器，支持小米私有快充，同时也支持PD快充，当外出办公，这款适配器可以搞定笔记本和手机充电，性能不打折。因此对新老客户而言，这依然是一款具备高水准的产品力的快充充电器。
内置协议芯片
SOUTHCHIP南芯科技SC1832XM
协议芯片采用南芯科技SC1832XM，芯片内部集成反馈补偿电路，符合最新的USB Type-C和PD 3.0标准，支持私有的高压快充技术，适合快充充电器应用。SC1832XM内部还集成了VCONN供电，可编程的反馈补偿，电压电流采样，10Bit高性能ADC，两路10Bit DAC，I2C接口等，支持使用NMOS作为VBUS通路管。内置32位高性能微处理器内核，具有24KB单次编程存储器和2KB的SRAM内存。
相关阅读：
Redmi Note 12 Pro原装67W国产快充充电器
Redmi Note 12 Pro自带的国产化67W快充充电器，延续了小米手机原装充电器的家族风格，充电器采用固定插脚设计，并采用专用USB-A接口，搭配小米专用的USB-A转USB-C数据线，可以支持65W PD快充，满足为笔记本电脑充电和其他安卓手机充电。
内置协议芯片
INJOINIC英集芯丝印C3芯片
丝印C3的协议芯片为小米和英集芯共同定制，实际型号未知。
相关阅读：
1、拆解报告：Redmi Note 12 Pro原装67W国产快充充电器
Redmi K40游戏增强版原装67W快充充电器
这款充电器不仅能够支持小米私有的67W快充，而且还兼容QC3.0、USB PD等快充协议，并且获得了高通QC3.0认证，USB PD快充方面则是拥有最大65W输出能力，可以搭配原装线为部分笔记本电脑充电。
内置协议芯片
Weltrend伟诠WT6633P
充电器内置的协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。
相关阅读：
1、拆解报告：Redmi K40游戏增强版原装67W快充充电器
MI小米11 Pro/Ultra标配67W快充充电器
作为又一款小米手机标配充电器，这款67W充电器风格依旧，机身光滑简洁，采用固定插脚和魔改USB-A口，且靠机身一侧布局。充电器支持小米最新11V6.1A私有快充，同时也具备QC、PD通用快充协议，具备5V3A、9V3A、15V3A、20V3.25A电压档位。对于小米用户来说既可满足手机快充，还能拿来给笔电等PD快充设备使用。
内置协议芯片
Weltrend伟诠WT6633P
协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。
相关阅读：
1、拆解报告：小米11 Pro/Ultra标配67W快充充电器
90W功率段
MI小米13 Ultra原装90W氮化镓充电器

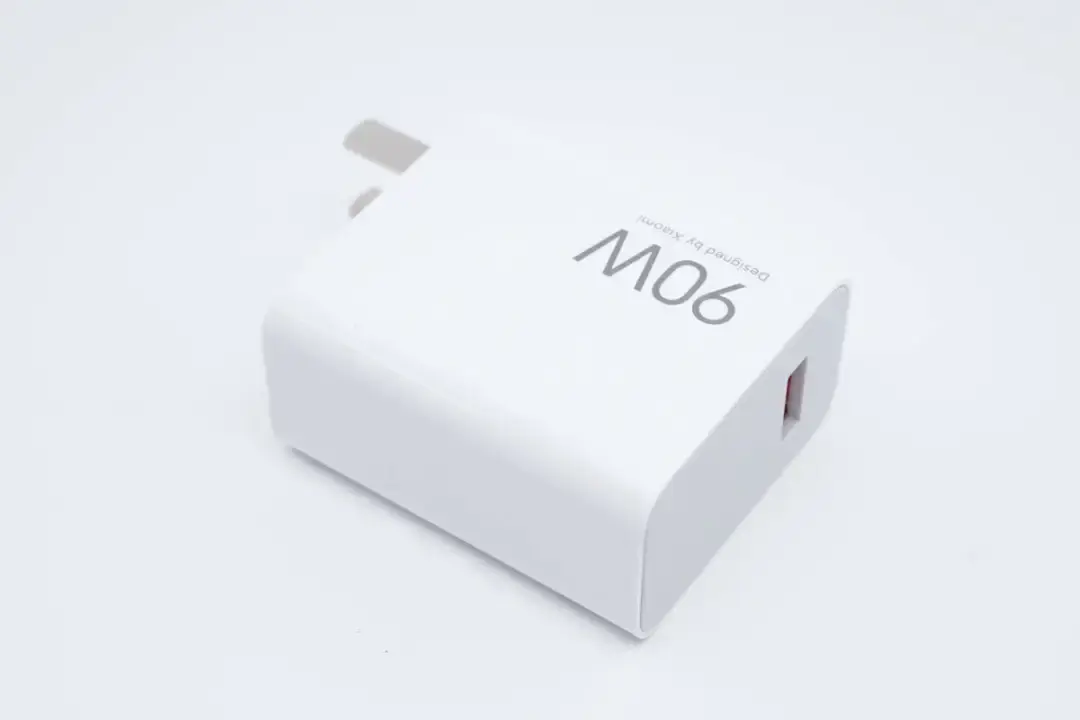

小米13 Ultra氮化镓充电器为国标固定插脚，外观仍然为小米家族风格。充电器采用USB-A接口，支持最大90W小米私有快充，满足小米13 Ultra手机快充。搭配小米专用的USB-A转USB-C线，可以实现65W PD输出功率，兼顾笔记本电脑和其他安卓手机充电使用，对于经常出差的商务人士来说出门带一个就够了。
内置协议芯片
INJOINIC英集芯IP2729
充电内置的协议芯片来自英集芯，型号IP2729，是一颗小米定制的协议芯片，内置集成了USB PD、QC3.0快充以及小米120W秒充协议，功能十分强大。
相关阅读：
MI小米90W USB PD快充充电器ADC90TM
小米90W PD充电器在外观方面保持家族ID设计，白色的亮面外壳，方正中透露出一丝圆润的体型，重量方面保持了以往的水准，与同量级的苹果87W充电器相比，更加轻便。作为市面上为数不多的超大功率PD充电器，在实际测试中这款小米充电器表现的也很不错，支持5V、9V、12V、15V、20V五个PD档位输出，最大功率90W，通吃手机、平板、笔记本电脑，在功率上几乎没有它不能满足的PD设备。
内置协议芯片
Weltrend伟诠WT6615F

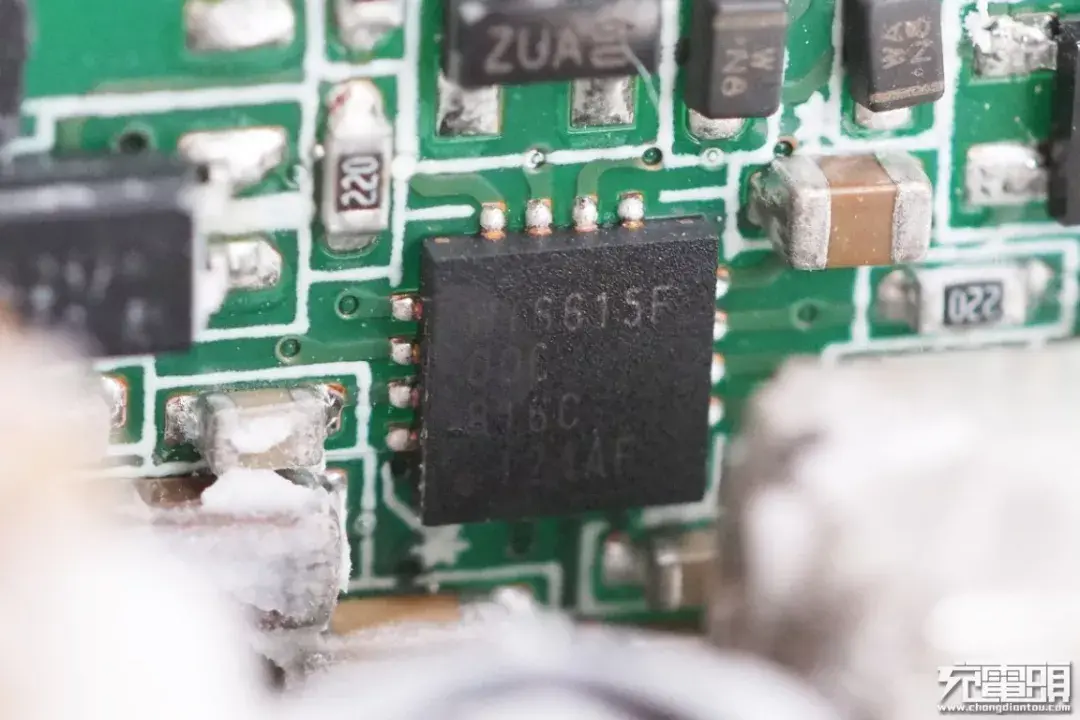

充电器内置的USB PD快充协议芯片采用伟诠WT6615F。这是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。
相关阅读：
1、拆解报告：小米90W USB PD快充充电器ADC90TM
100W功率段
MI小米100W USB-C氮化镓充电器

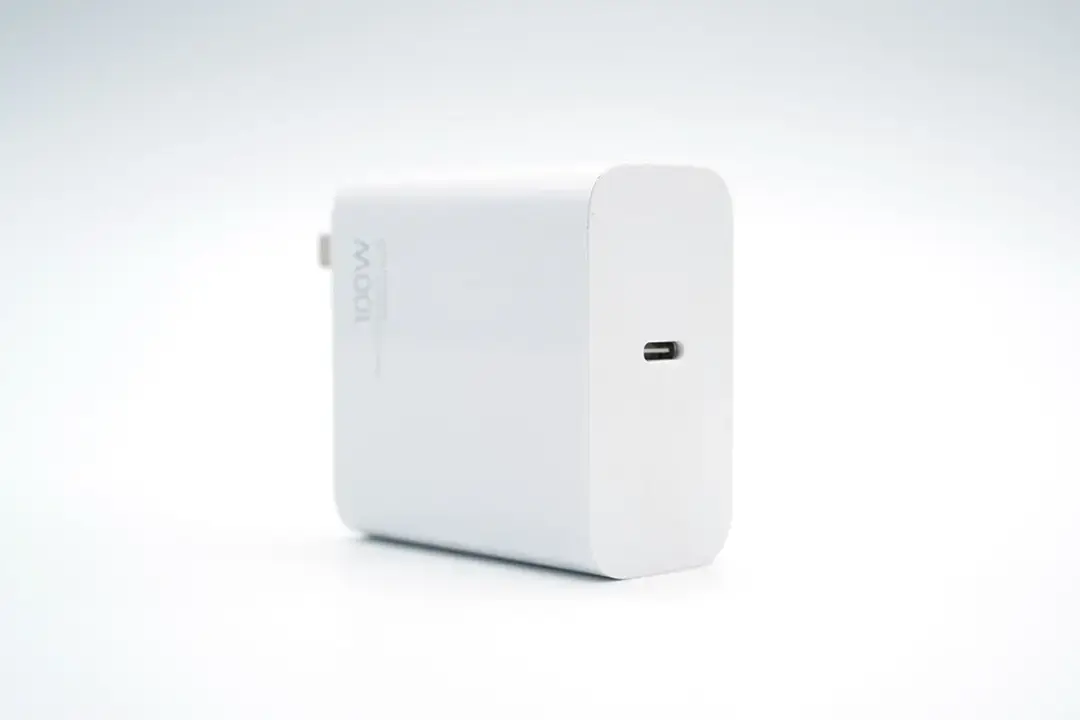

小米这款100W氮化镓快充作为小米旗下氮化镓快充的补充，采用了家族式的外观设计，白色外观，固定插脚设计，和此前推出的33W以及65W氮化镓充电器设计相同。充电器支持100W功率输出，可为笔记本电脑充电。同时支持5-11V 5A PPS快充输出，满足安卓手机的快充需求。
内置协议芯片
Weltrend伟诠WT6636F

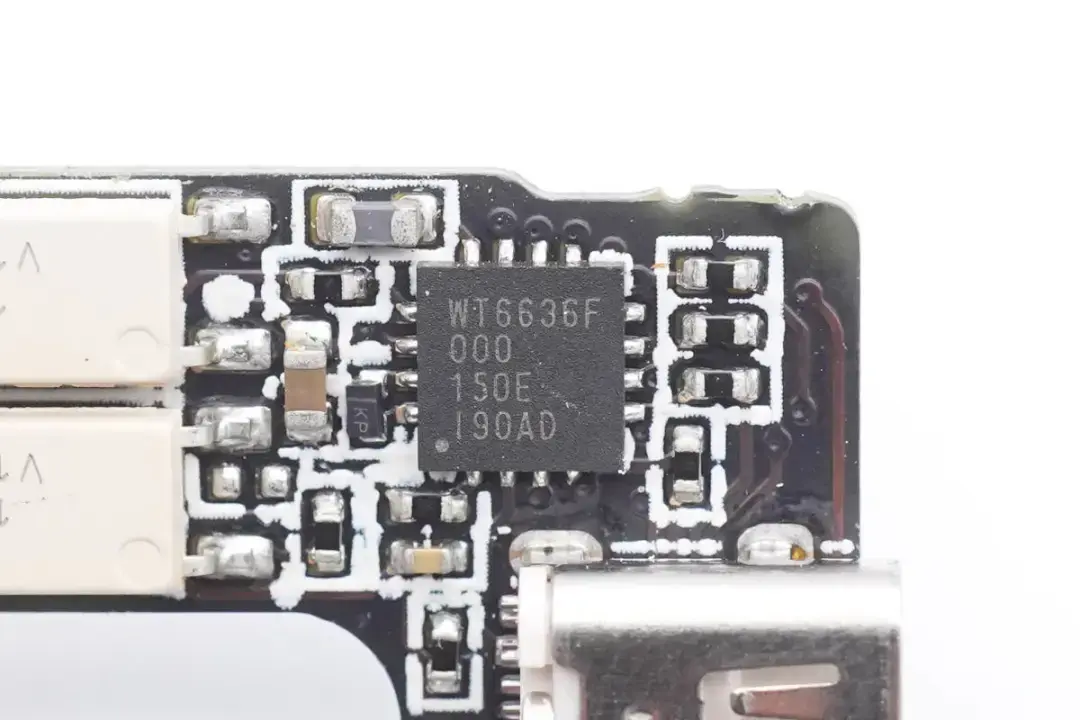

USB PD协议IC采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
相关阅读：
RedmiBook Pro 15笔记本标配100W PD快充充电器
RedmiBook Pro 15笔电标配的100W充电套装，其中充电器造型方正扁平，且设计非常简洁。产品定位是笔电大功率适配器，采用单C口配置，主打QC、PD3.0快充，具备5V3A、9V3A、12V3A、15V3A、20V5A五组标准电压档位，因此充笔记本会有很好的效果，而对手机等设备就不要太过期待了。
内置协议芯片
Weltrend伟诠WT6636F
内置的USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
相关阅读：
1、拆解报告：RedmiBook Pro 15笔记本标配100W PD快充充电器
120W功率段
MI小米海外版120W快充充电器

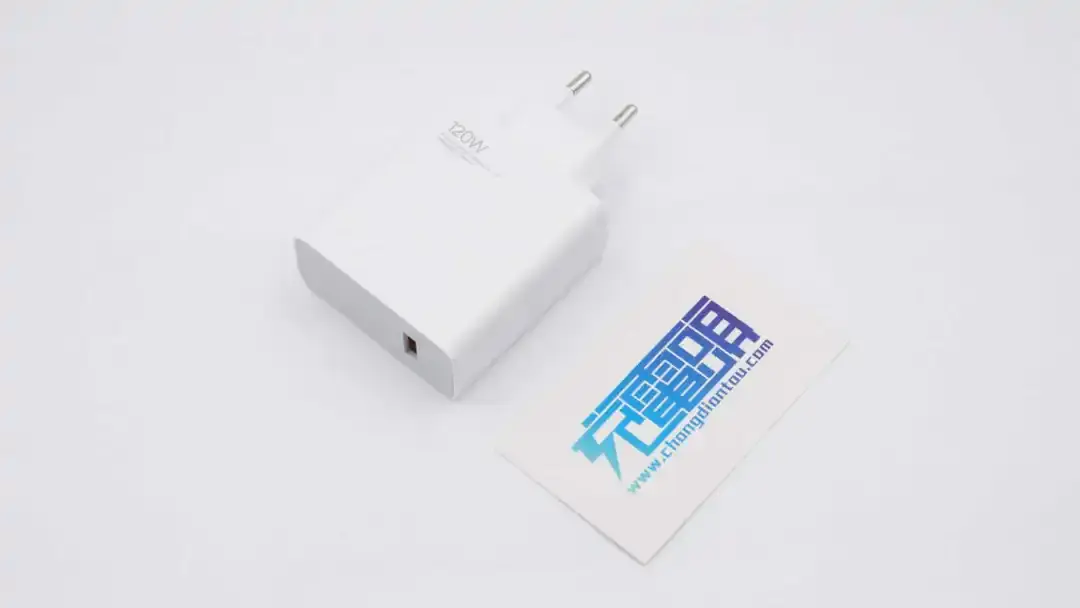

小米这款欧版120W充电器采用PC阻燃材质白色外壳，主体为亮面设计，整体光滑简洁。这款充电器为USB-A接口，支持小米私有的20V6A快充档位，还支持QC2.0/3.0快充，搭配小米专用USB-A转USB-C线缆可以进行PD 65W快充，满足手机、笔记本等设备充电需求。
内置协议芯片
Weltrend伟诠WT6633P
充电器内置的协议芯片来自Weltrend伟诠，型号WT6633P。
相关阅读：

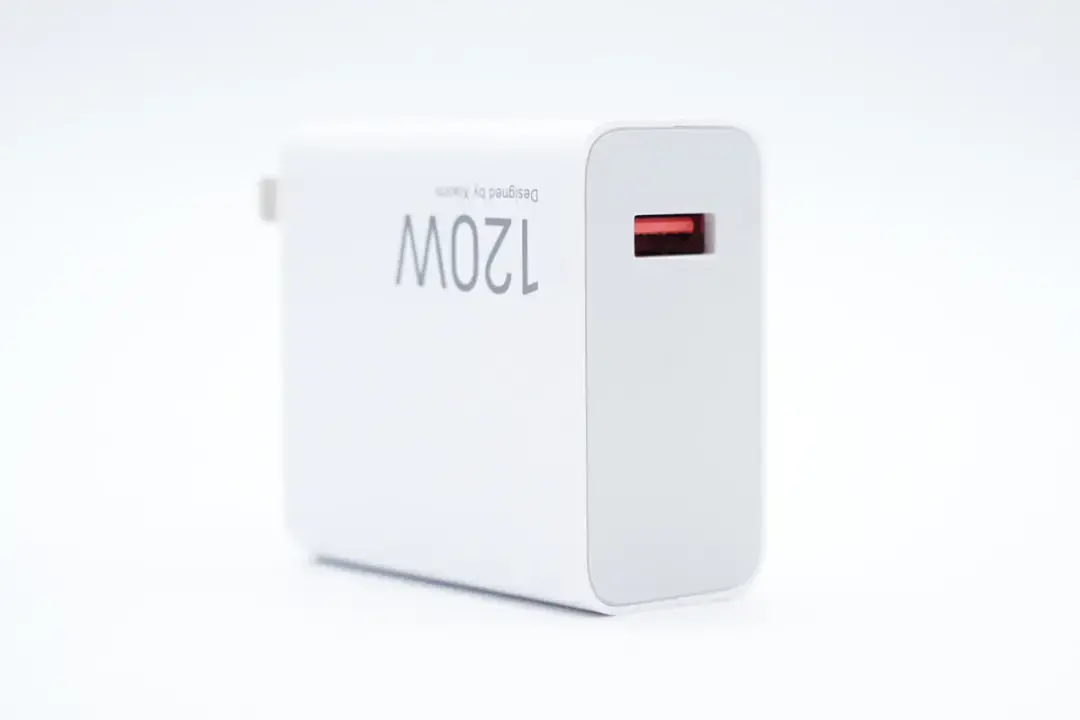

Redmi Note 11 Pro+标配120W充电器
这款充电器为Redmi 11 Pro+的标准配件，在外观方面也保留了小米家族快充电源的风格，而120W功率对于手机充电来说，已经触及天花板，急速模式下15分钟喂饱手机，解决了用户在续航方面的担忧。尤其值得一提的是，小米这次竟然是将大家视为旗舰快充的120W下放至千元机市场，这一举措可谓是大刀阔斧的革新，从此更多千元机用户也能感受到技术发展带来的快感，有助于推动快充技术的普及。
内置初级主控芯片

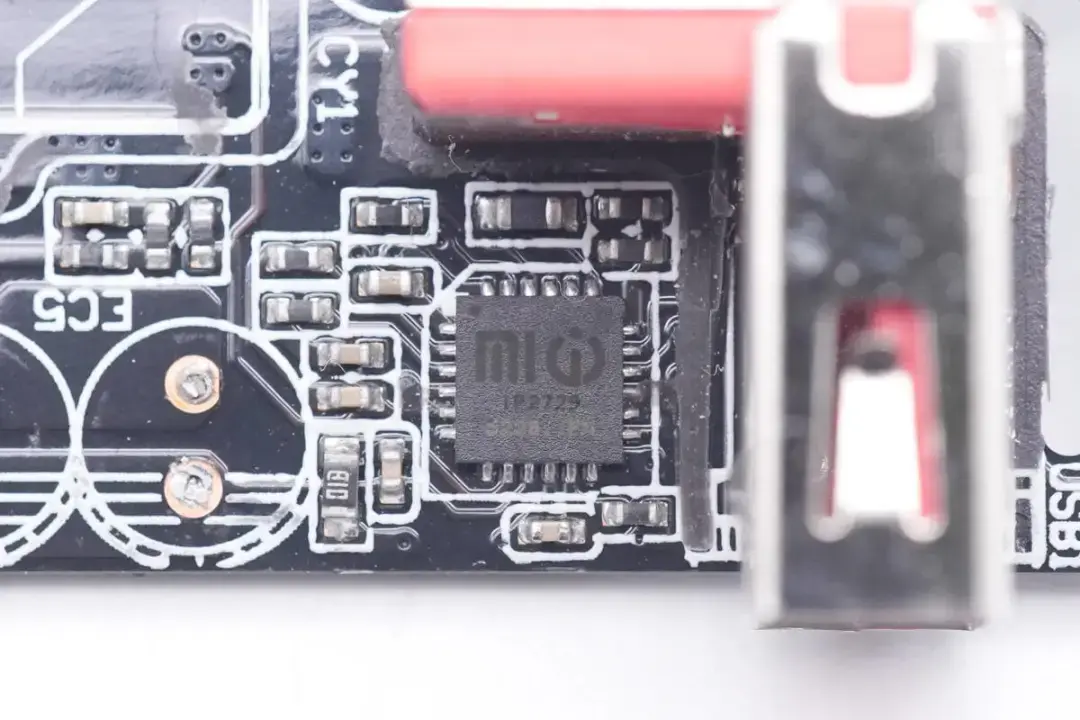

INJOINIC英集芯IP2729
充电器内置的协议芯片来自英集芯，为小米定制型号IP2729，芯片内置集成了USB PD、QC3.0快充以及小米120W秒充协议，功能十分强大。
相关阅读：
1、百瓦快充进入千元机市场，Redmi Note 11 Pro+标配120W充电器拆解
MI小米首款120W快充

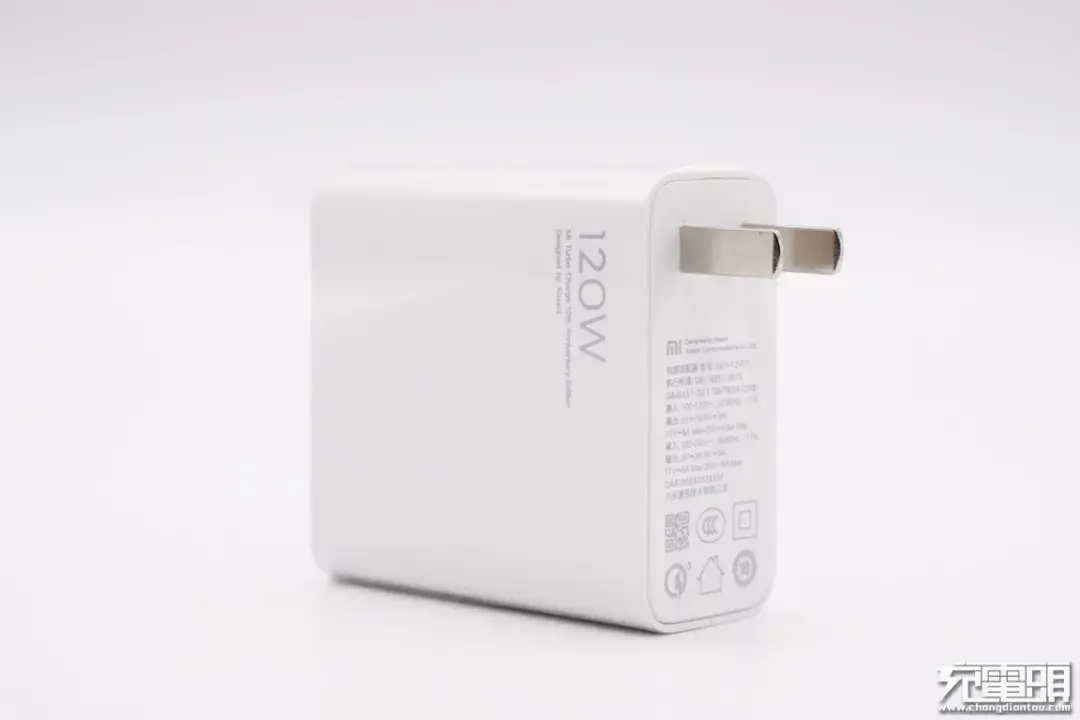

小米10至尊纪念版原装120W快充充电器采用PC阻燃材质白色外壳，主体亮面设计，整体光滑简洁。这款充电器在将功率提升到120W的同时，仍把体积控制的很好，1W/cm³的功率密度面对氮化镓充电器也毫不逊色。实测除特殊的20V6A快充档位外，充电器还支持QC2.0/3.0和PD 65W快充，满足手机、笔记本等设备充电需求，外出带一个就够了。
内置协议芯片
Weltrend伟诠WT6633P
充电器内置的协议芯片来自Weltrend伟诠，型号WT6633P。
相关阅读：
Redmi红米K60 Pro原装120W氮化镓充电器
红米K60手机自带的120W充电器延续了小米手机原装充电器的家族风格，采用固定插脚设计，并采用USB-A接口，支持20V6A输出规格。搭配小米专用的USB-A转USB-C线，可以实现USB-PD快充，具备65W输出功率，兼顾笔记本电脑和其他安卓手机充电使用。
内置协议芯片

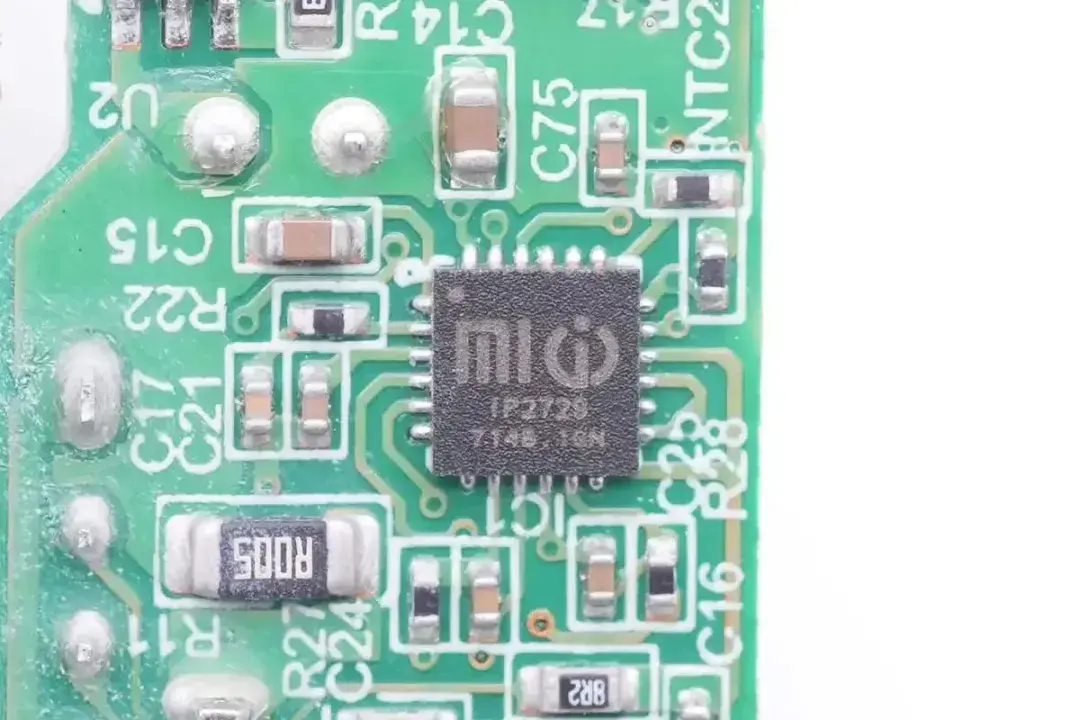

INJOINIC英集芯IP2729
充电器内置的协议芯片来自英集芯，型号IP2729，是一颗小米定制的协议芯片，内置集成了USB PD、QC3.0快充以及小米120W秒充协议，功能十分强大。在协议芯片上方是一颗热敏电阻，用于检测充电器内部温升并进行过热保护。
相关阅读：
140W功率段
MI小米140W氮化镓快充充电器
小米140W氮化镓快充充电器延续米系快充简约设计风格，支持100-240V全球宽电压输入以及通过了国家CCC安规认证。产品性能方面，支持QC3.0、PD3.0通用快充协议以及小米私有快充协议，支持最大小米140W私有快充和100W PD快充，满足米系设备和苹果设备的快充需求。
内置协议芯片

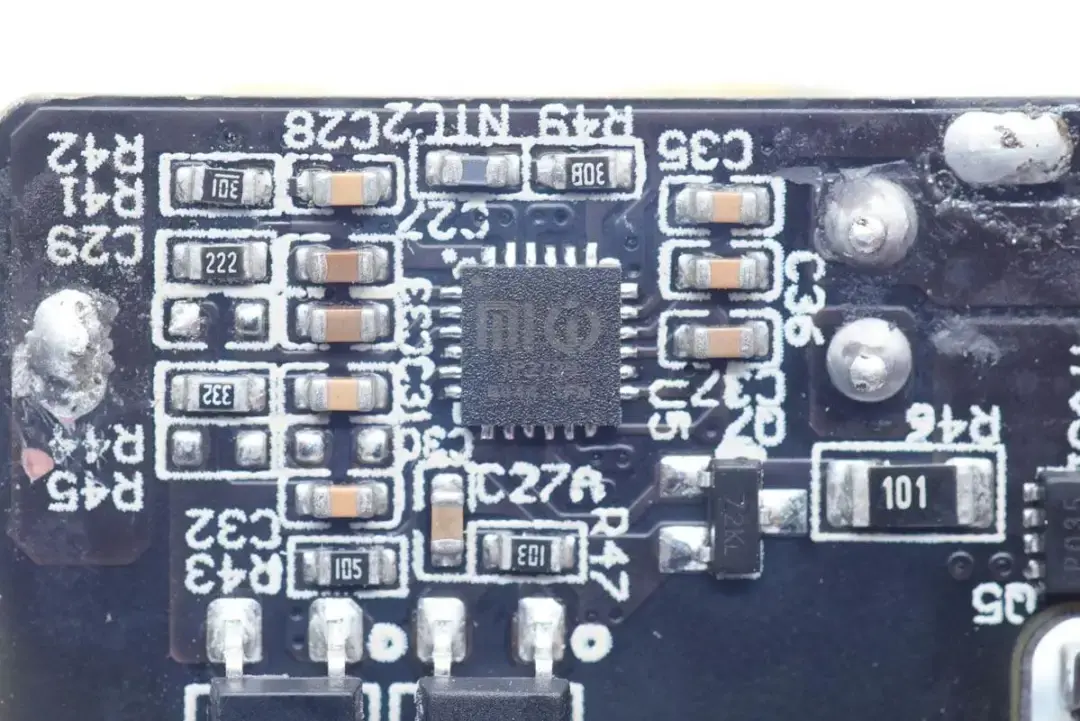

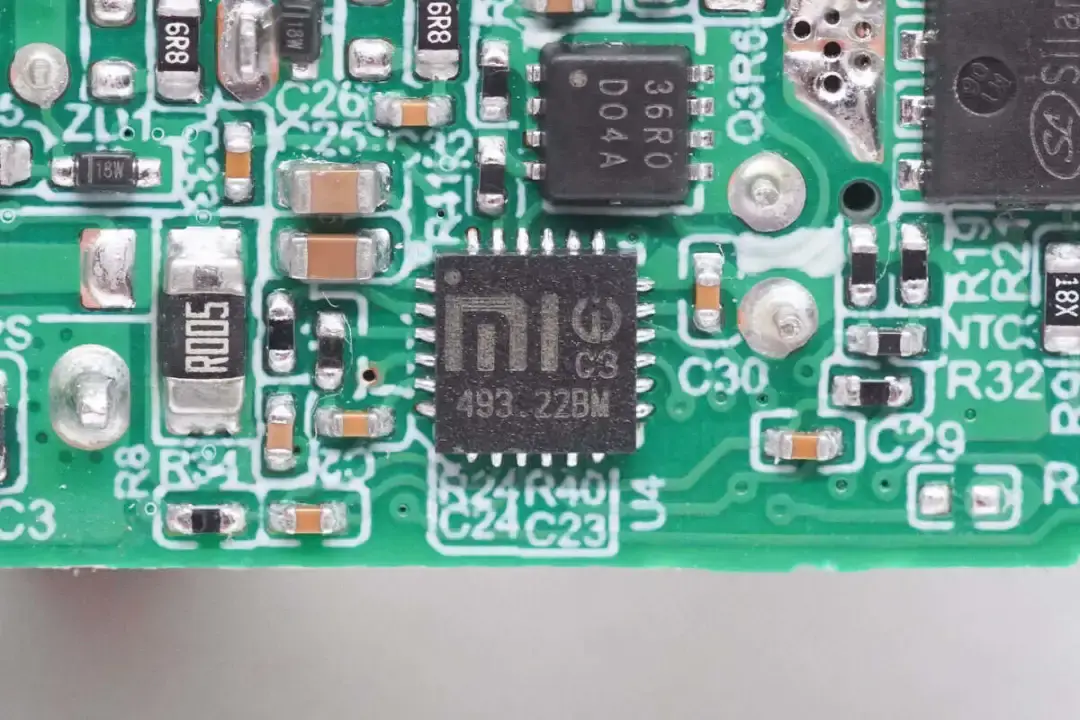

INJOINIC英集芯丝印C3芯片

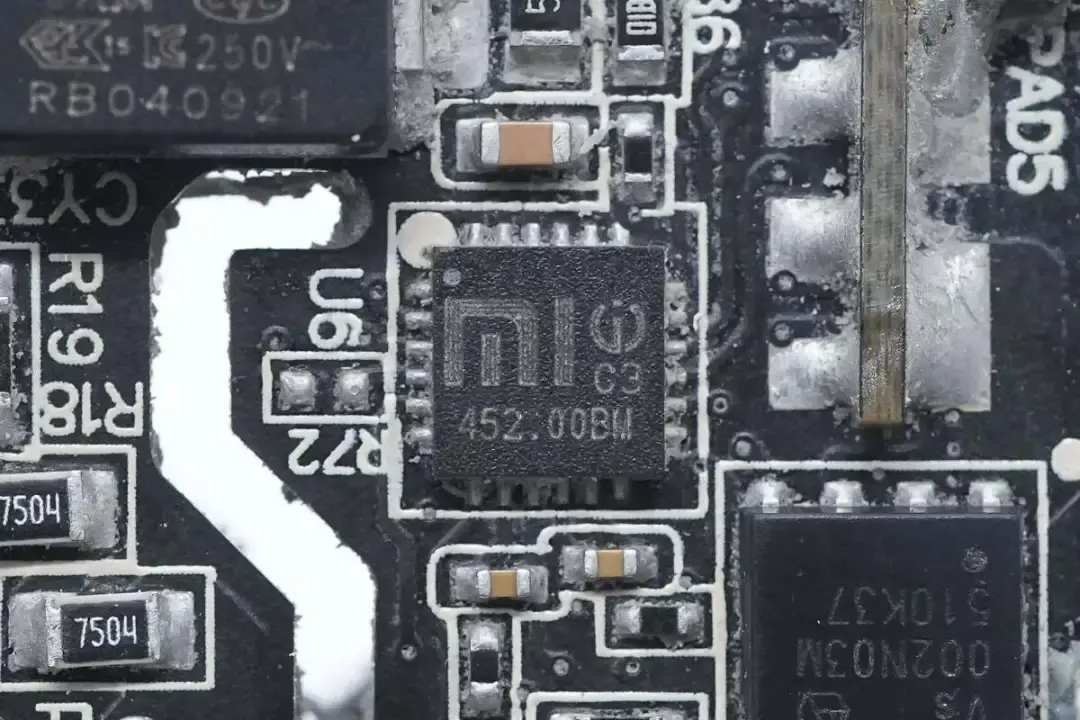

充电器内置的协议芯片由小米向英集芯定制，芯片丝印了小米和英集芯两家品牌的logo，还丝印有C3字样，实际型号未知。
相关阅读：
210W功率段

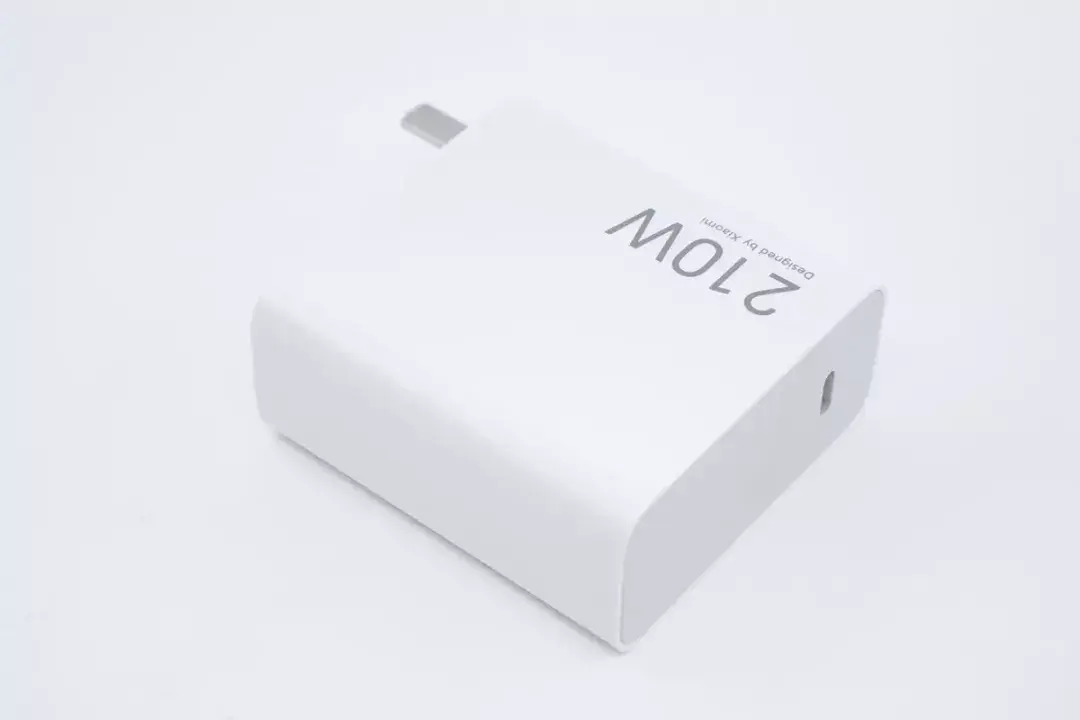

Redmi红米Note12 探索版原装210W氮化镓充电器
小米210W氮化镓快充充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。
内置协议芯片

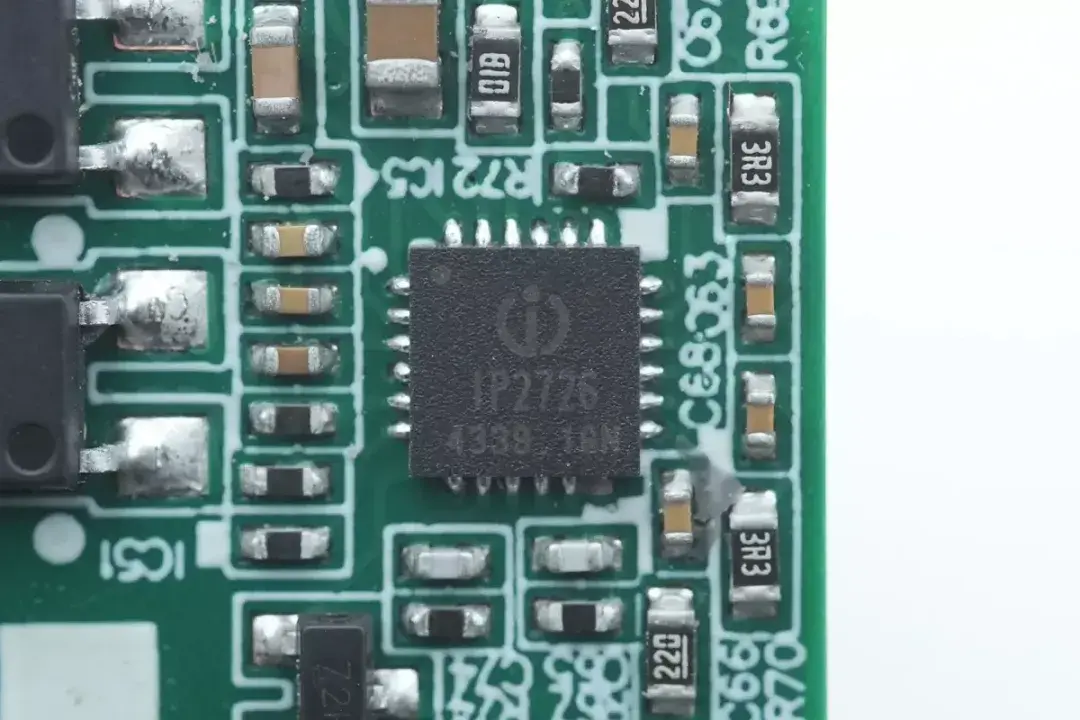

INJOINIC英集芯IP2726
充电器内置的协议芯片来自英集芯，型号为IP2726。该芯片是一颗集成多种协议、用于USB输出端口的快充IC，支持主流快充协议协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
相关阅读：
1、拆解报告：红米Note12 探索版原装210W氮化镓充电器
充电头网总结
充电头网通过整理文中数据了解到，在协议芯片厂商占比方面，伟诠的占比最高，实际占比为44%，其次便是英集芯，占比为39%。而在协议芯片单芯片应用次数方面，伟诠WT6633P应用次数最多，可达7次，其次便是英集芯IP2729，实际应用次数为3次。从目前的芯片厂商占比和单芯片应用次数来看，伟诠似乎更受小米工程师欢迎。
文中案例来源于充电头网自购拆解数据库，仅供参考。
