前言
一直以来，而充电头网始终专注于通过客观的拆解报告，展现各类充电产品的内部构造，为读者提供一份真实、详细且有参考价值的文章。这些年来充电头网拆解了超千款电源适配器产品，其中有19款摩米士PD快充的相关案例，功率覆盖18-140W，同时我们在其中发现诚芯微、MPS、南芯科技、茂睿芯、昂宝等多家AC-DC主控电源芯片厂商的身影，下文小编将为您详细介绍。
MOMAX摩米士充电器AC-DC主控芯片应用案例

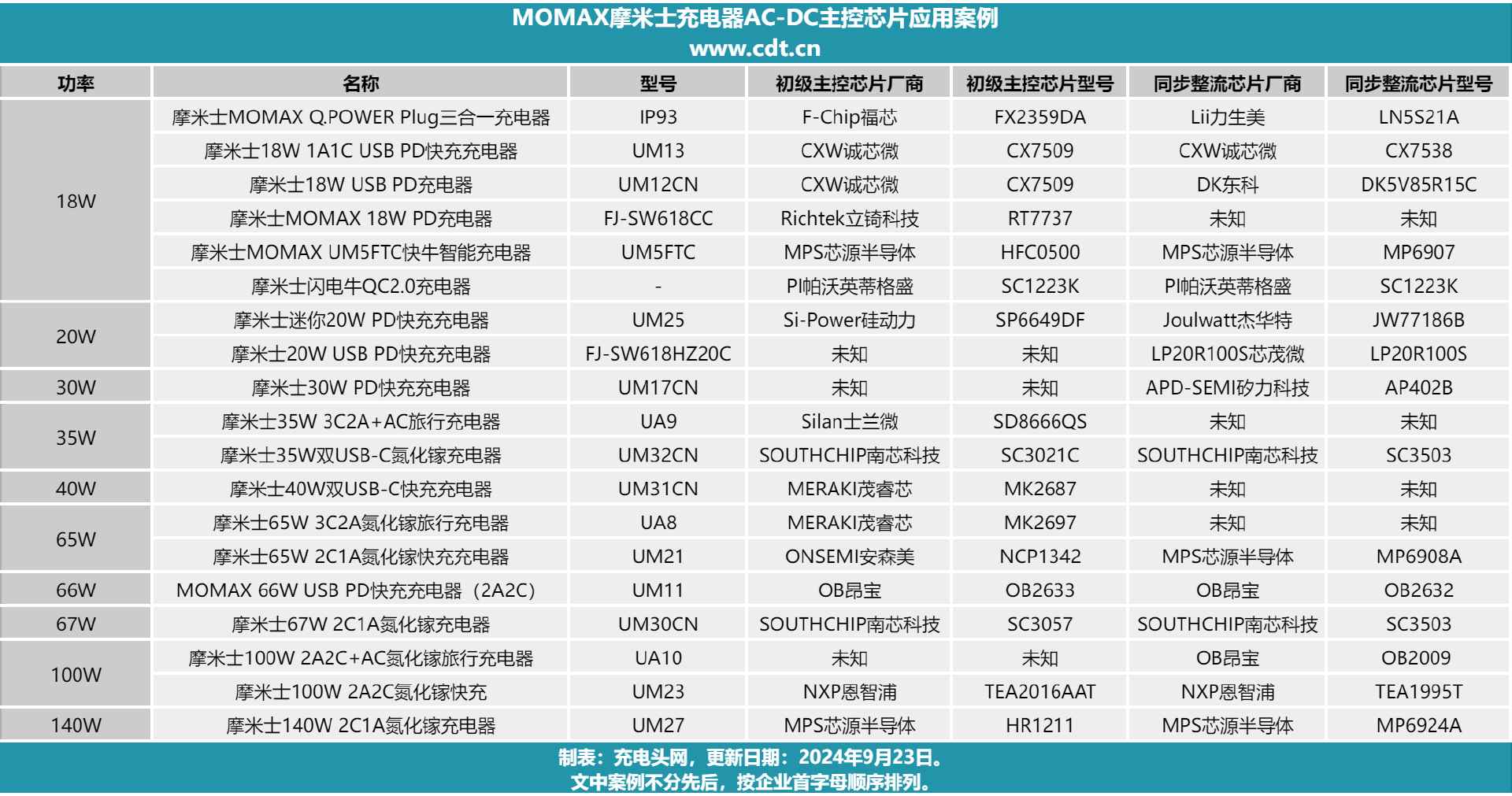

文中出现的AC-DC主控芯片如上表所示。

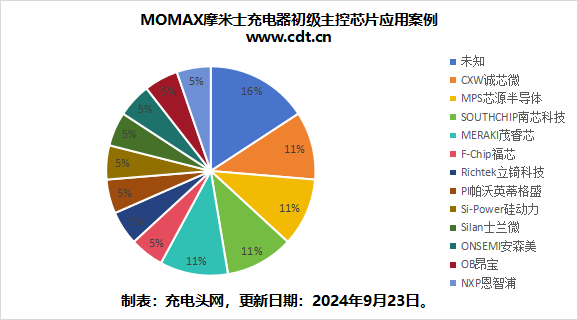

初级主控芯片数据分析
将文中初级主控芯片占比绘制成饼图，各家厂商实际占比如上表所示。

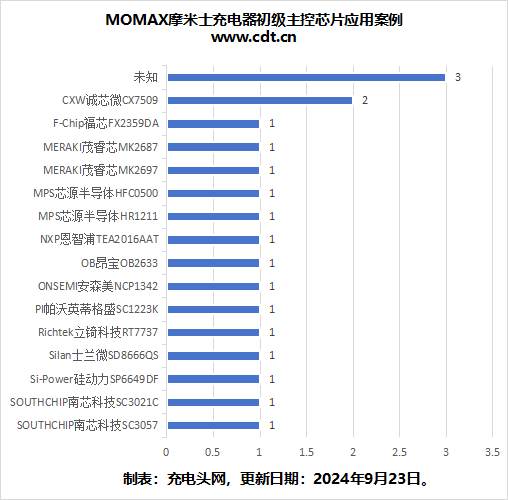

另将文中初级主控芯片实际应用次数绘制成条形图，发现除未知芯片外，诚芯微CX7509应用次数最多。
同步整流芯片数据分析
将文中出现的同步整流芯片厂商占比绘制成条形图，发现除未知芯片外，MPS的占比最高。

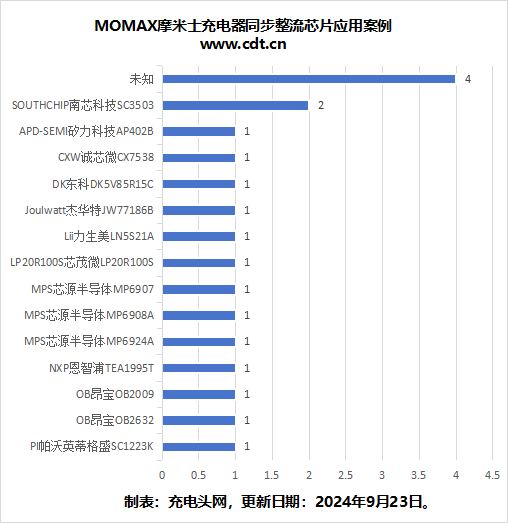

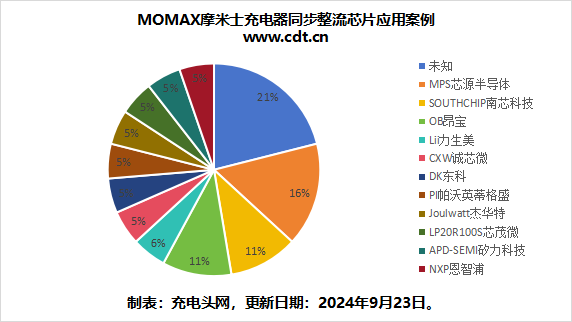

也将同步整流芯片实际应用次数绘制成条形图，除未知芯片外，南芯科技SC3503应用次数最多。
18W功率段
摩米士MOMAX Q.POWER Plug三合一充电器
摩米士这款三合一充电器不仅支持18W快充，还内置6700mAh电池，并支持无线充电。既可以用来给手机充电，同时还能够当充电宝使用，并且还支持无线充电，省去了插线的烦恼。
内置初级主控芯片
F-Chip福芯FX2359DA
福芯FX2359DA是一颗内置开关管的初级PWM控制器。
内置同步整流芯片

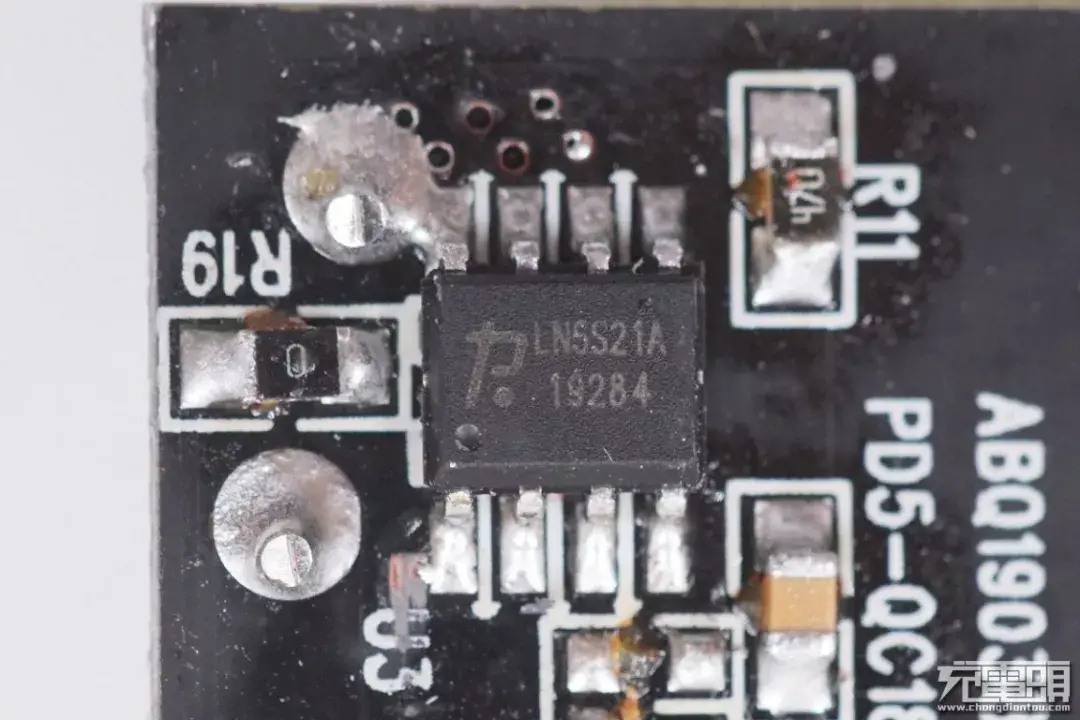

Lii力生美LN5S21A
力生美LN5S21A，次级同步整流器，内置MOS和控制器，外围精简，耐压105V，导阻10mΩ，支持4-40V输出。
相关阅读：
1、拆解报告：摩米士MOMAX Q.POWER Plug三合一充电器

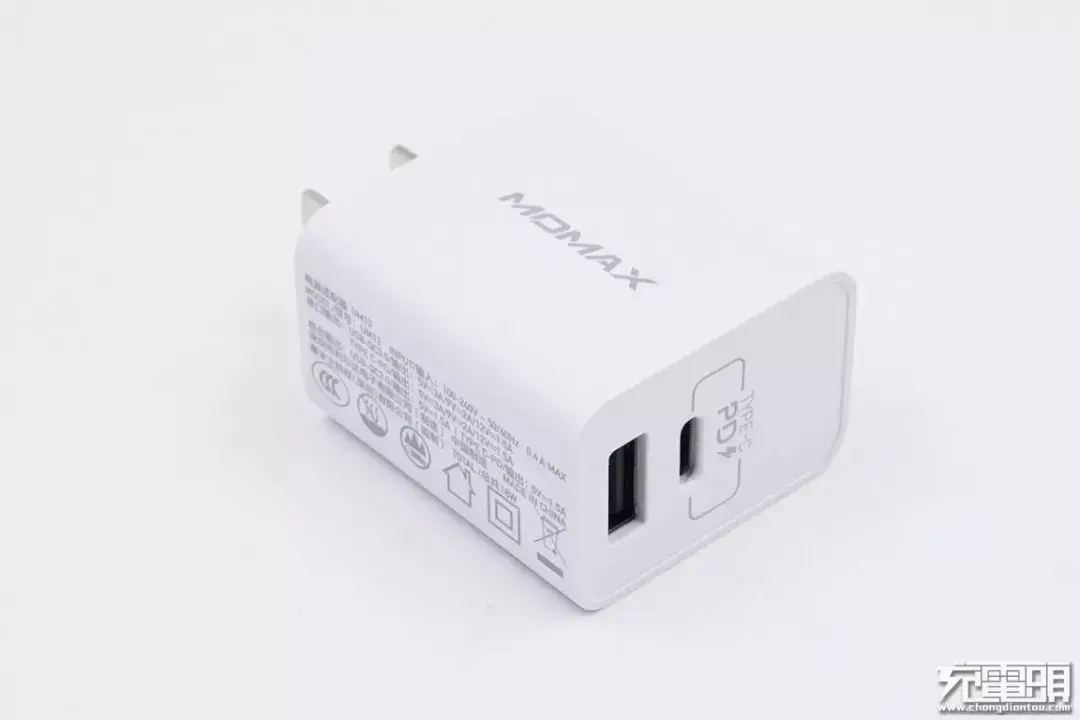

摩米士18W 1A1C USB PD快充充电器
摩米士18W PD充电器风格设计简约，表面磨砂质感，整体防滑，拔插方便。产品体积小巧，与苹果18W充电器相当，1A1C的接口配置以及对USB PD、QC2.0、QC3.0、AFC、FCP等多种协议的兼容，让产品更加实用。
内置初级主控芯片

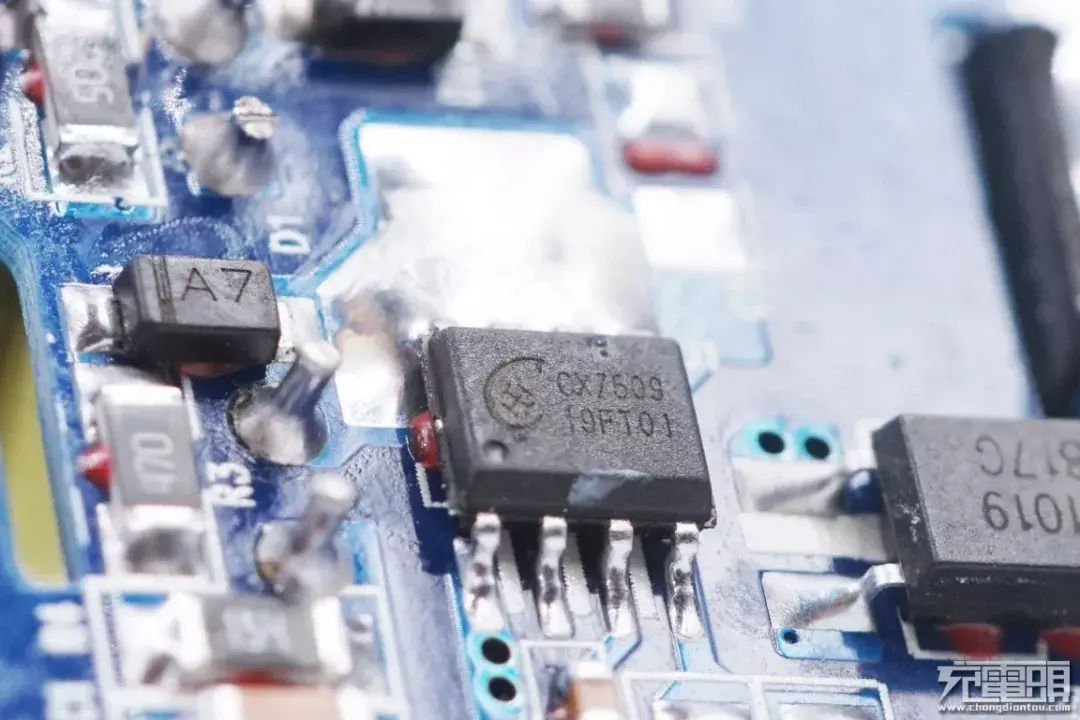

CXW诚芯微CX7509

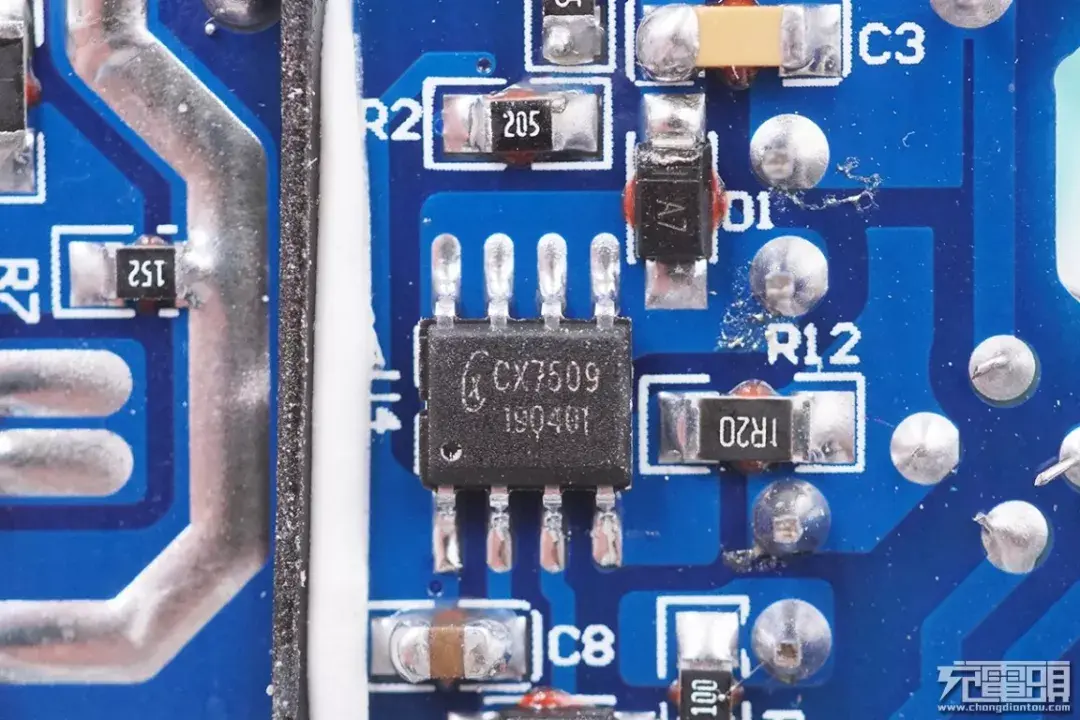

充电器PWM主控芯片来自诚芯微，型号CX7509，该芯片内置 650V 高压功率 MOSFET，应用于功率在 18W 以内的方案。
内置同步整流芯片
CXW诚芯微CX7538

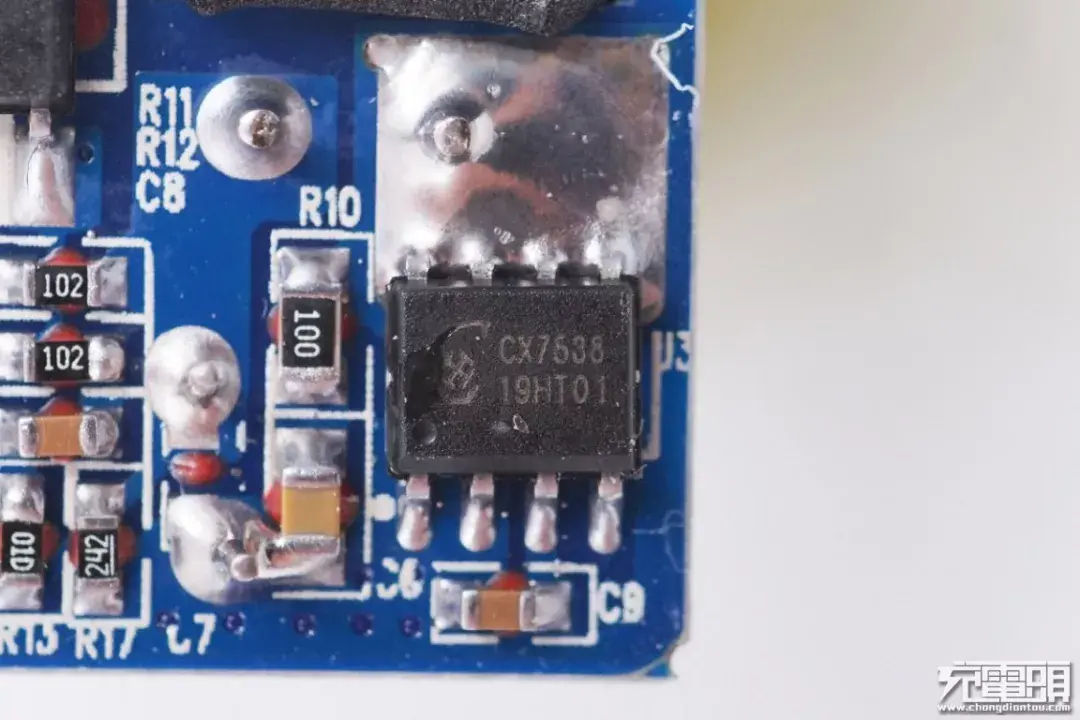

次级同步整流芯片同样来自诚芯微，型号CX7538。这是一颗高性能的开关电源次级侧同步整流控制电路。
相关阅读：
1、拆解报告：MOMAX摩米士18W 1A1C USB PD快充充电器
摩米士18W USB PD充电器
摩米士18W PD充电器风格设计简约，表面磨砂质感，整体防滑，拔插方便。重量、大小在同功率等级的充电器中属于比较小巧的一类，易于携带。
内置初级主控芯片
CXW诚芯微CX7509
丝印CX7509为充电器PWM主控器芯片，来自深圳市诚芯微科技有限公司。诚芯微CX7509是一颗电流模式PWM 控制芯片，内置 650V 高压功率 MOSFET，应用于功率在 18W 以内的方案。
内置同步整流芯片
DK东科DK5V85R15C
东科DK5V85R15C是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了85V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。
相关阅读：
1、拆解报告：MOMAX摩米士18W USB PD充电器（UM12CN）
摩米士MOMAX 18W PD充电器
摩米士这款18W USB PD充电器外型小巧，并采用折叠插脚的设计，比较便于携带。
内置初级主控芯片
Richtek立锜科技RT7737
初级主控丝印CU=L4N，来自Richtek立锜科技，型号为RT7737。该芯片为强化高效能多重模式脉波宽度调变(PWM)的返驰式转换控制器，采用创新的智能型抖频技术，不仅可降低系统进入突发切换绿能模式所造成的电磁干扰，亦可消除输出抖频纹波。
内置同步整流芯片
同步整流型号未知。
相关阅读：
摩米士MOMAX UM5FTC快牛智能充电器
摩米士快牛智能充电器拥有一个软性硅胶外套，让他可以竖立摆放在桌面上占地更少，收腰处理可以当作绕线座使用，底部带有黑色粘胶可以牢固的放置桌面上不会移动。
内置初级主控芯片

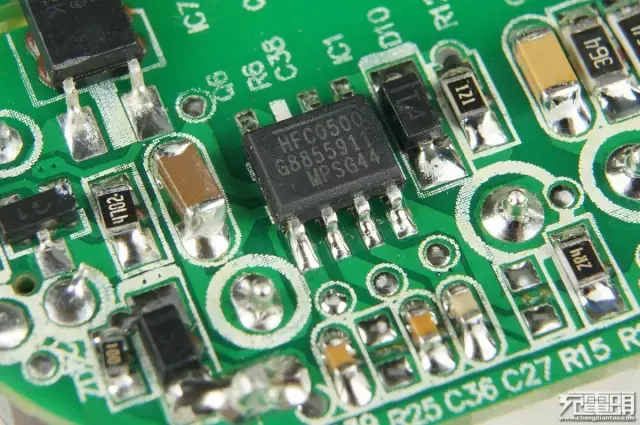

MPS芯源半导体HFC0500
初级PWM芯片采用了MPS的HFC0500初级PWM控制器，是一款定频电流模式控制器，具有内部斜坡补偿，专为中等功率、离线、反激、开关电源设计而成。
内置同步整流芯片
MPS芯源半导体MP6907
内置MPS MP6907同步整流芯片，支持CCM、DCM和QR工作模式。
相关阅读：

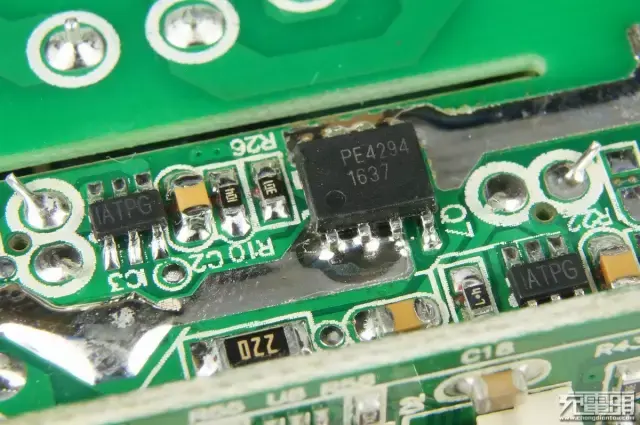

摩米士闪电牛QC2.0充电器

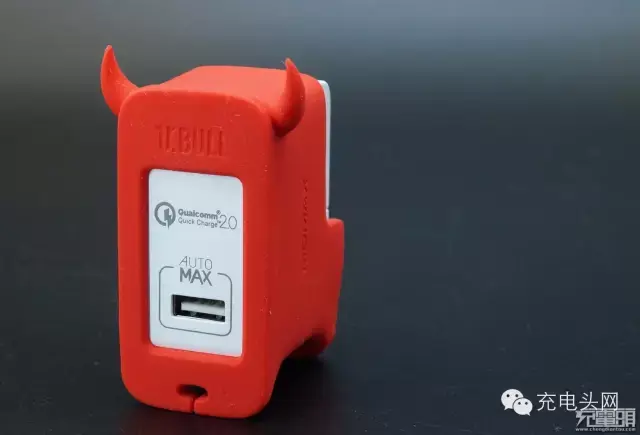

这款充电器恶魔角可以安放充电时的手机，胶套底部可以固定数据线，既美观又实用，支持5V2.4A/9V2A/12V1.5A输出。
内置初次级二合一芯片
PI帕沃英蒂格盛SC1223K

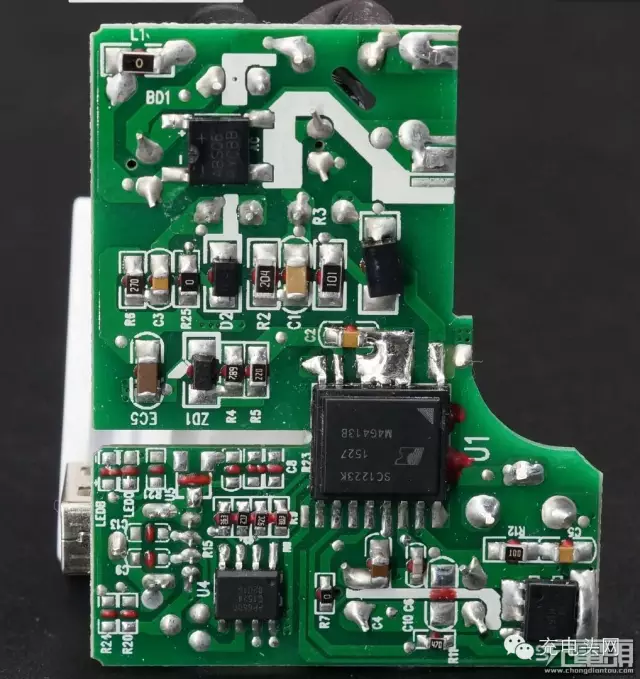

内置PI SC1223K初级IC，一颗芯片集成了开关管，同步整流控制器和反馈。
相关阅读：
20W功率段
摩米士迷你20W PD快充充电器
摩米士迷你20W快充充电器采用PC阻燃材质外壳，小方块造型，腰身亮面，输入输出外壳磨砂，设计经典。充电器除了支持QC、PD等主流快充协议外，还支持PPS快充，具备3.3-5.9V3A、3.3-11V1.8A两组PPS电压档位，可以很好满足各大品牌手机快充需求。
内置初级主控芯片
Si-Power硅动力SP6649DF

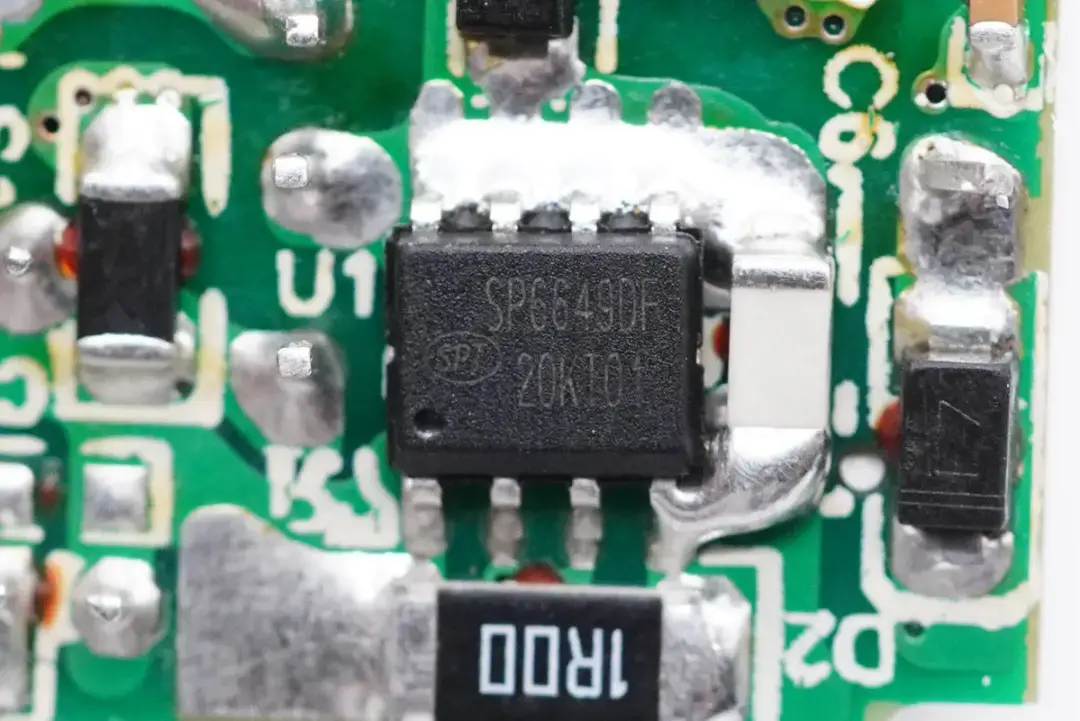

充电器主控芯片采用硅动力SP6649DF，这是一颗电流模式PWM控制芯片，内置650V耐压的超级硅功率管，可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。
内置同步整流芯片
Joulwatt杰华特JW77186B

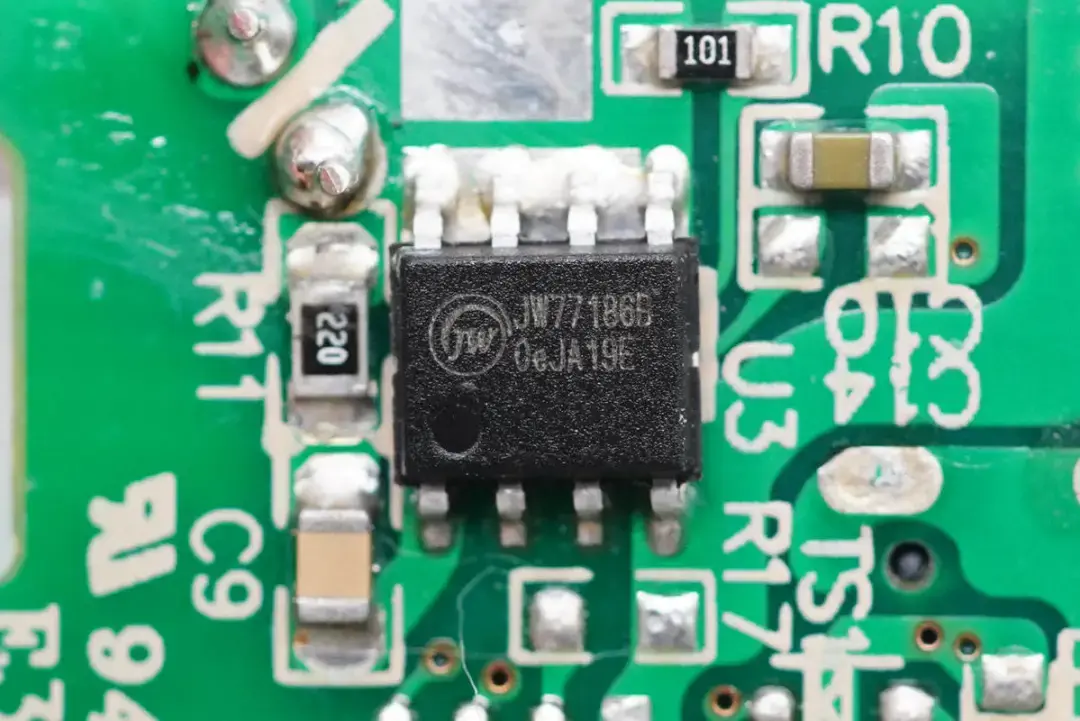

次级同步整流芯片来自杰华特，型号为JW77186B，集成60V/13mΩ MOS，支持CCM、DCM、QR模式。
相关阅读：
摩米士20W USB PD快充充电器
摩米士20W PD快充充电器机身壳采用亮面和磨砂结合设计，黑色机身让充电器看上去十分简洁。此外输入端采用可折叠插脚，支持QC、AFC、FCP、SCP、PE2.0和PD3.0快充协议，具备标准的9V2.22A、12V1.67A电压档位，能够满足iPhone快充需求。
内置初级主控芯片

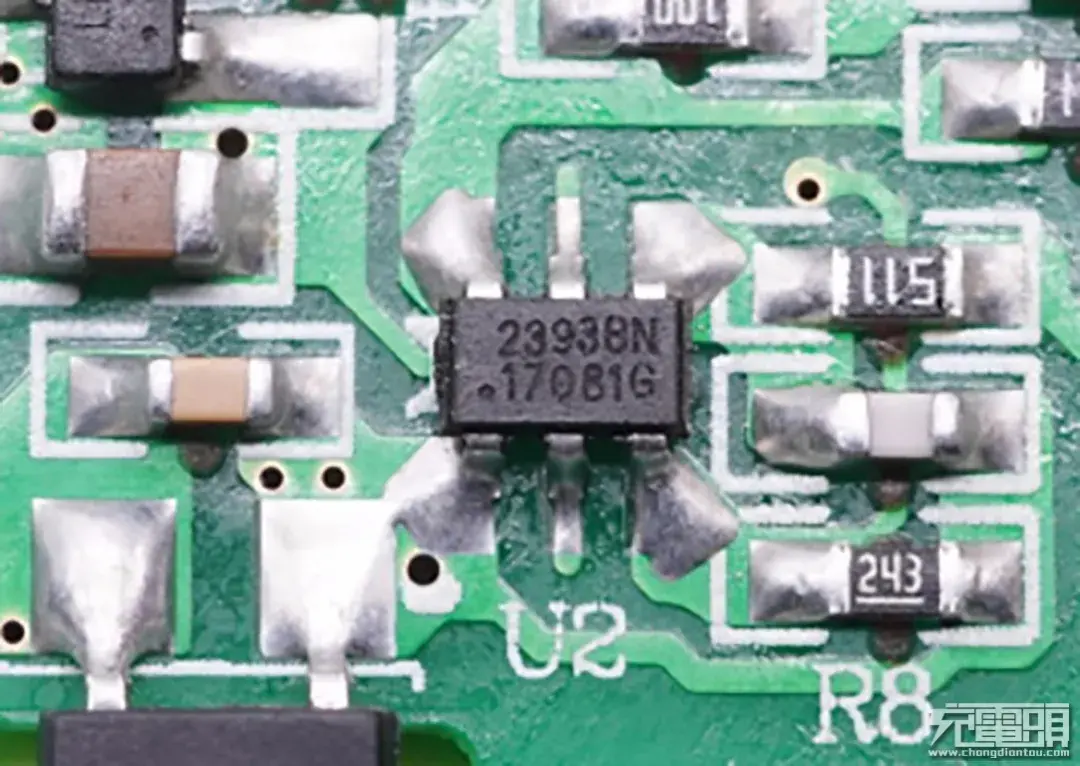

丝印2393BN芯片
PWM主控芯片特写丝印2393BN，实际型号不明。
内置同步整流芯片
LP20R100S芯茂微LP20R100S

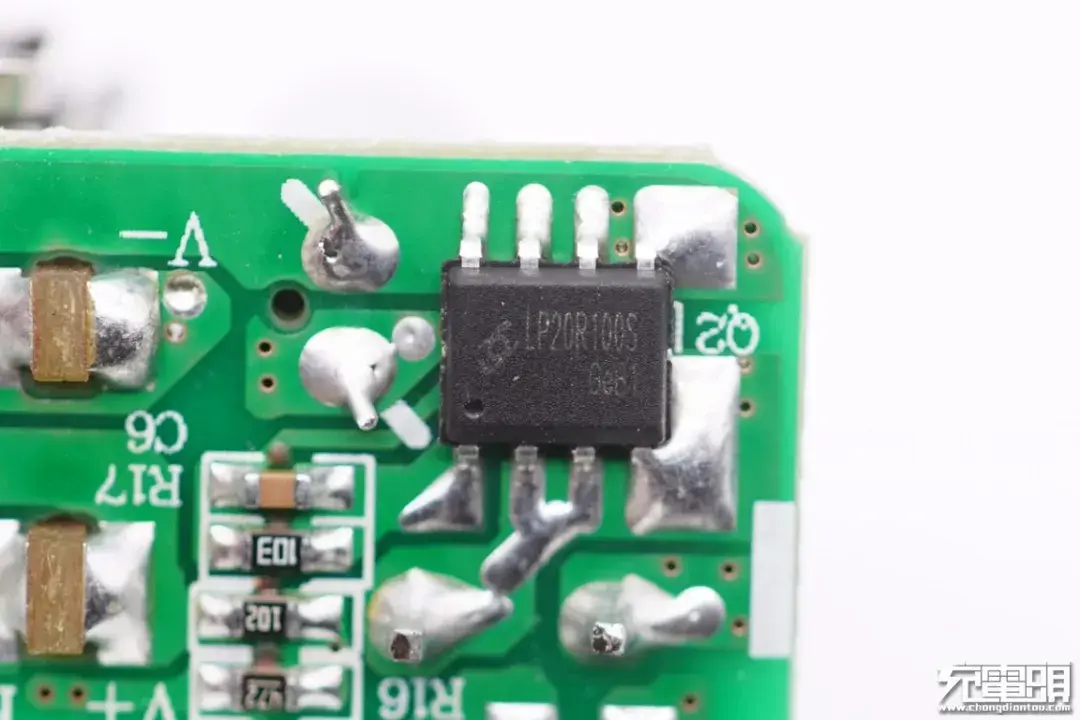

内置芯茂微的副边同步整流驱动芯片LP20R100S，这款芯片适用于AC-DC的同步整流应用，适用于正激系统和反激系统，此外支持DCM，BCM，QR，和CCM多种工作模式，耐压100V，芯片内集成VCC供电。
相关阅读：
1、拆解报告：MOMAX摩米士20W USB PD快充充电器
30W功率段

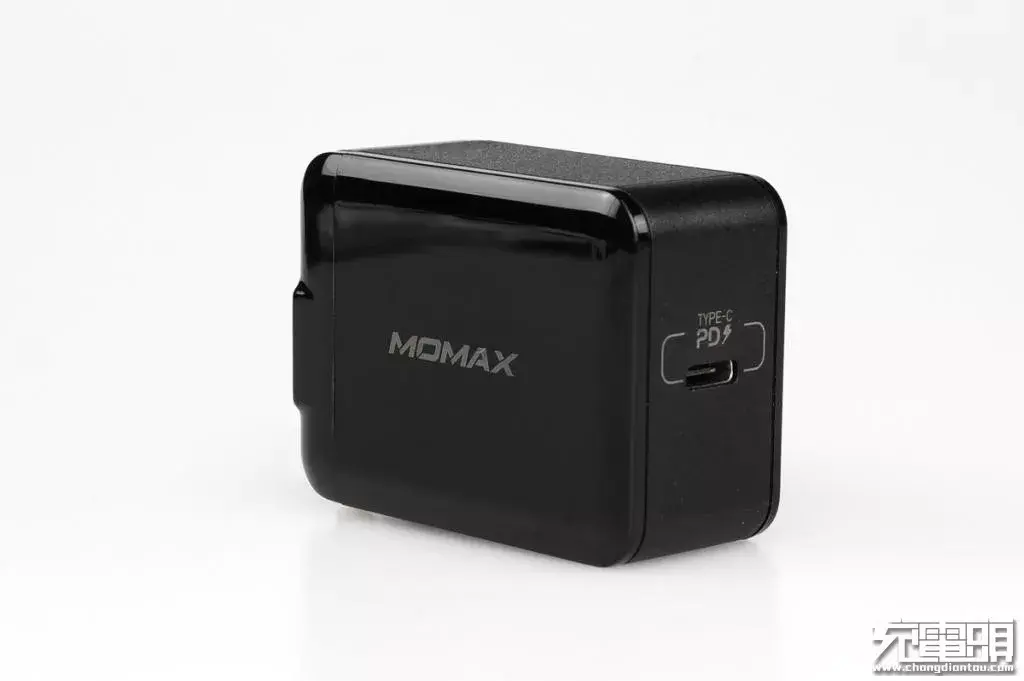

摩米士30W PD快充充电器
摩米士推出了一款30W PD快充充电器，采用经典直板造型设计，配备可折叠插脚，用户携带起来更方便。此外充电器支持QC、PD、PPS等多个快充协议，整体兼容性不错。
内置初级主控芯片
丝印01K482芯片
PWM主控芯片丝印01K482，实际型号不明。
内置同步整流芯片
APD-SEMI矽力科技AP402B
同步整流控制器采用矽力科技AP402B，耐压120V，可自供电且无需附加绕组。支持正端接法和负端接法，外围只有一个0.1uF电容；支持CCM/DCM/QR三种模式工作；支持PD3.0，PPS，QC3.0，QC4.0，QC4.0+各种快充模式输出。
相关阅读：
35W功率段
摩米士35W 3C2A+AC旅行充电器
这款旅行充电器具备插脚转换功能，能够将不同国家的插脚转换成可以使用的插脚。独特的伸缩设计，插脚支持全面，具备3C2A快充输出，能够在转换插脚的同时，为手机或电脑进行快充，节省插座使用，整洁又便捷。
内置初级主控芯片
Silan士兰微SD8666QS

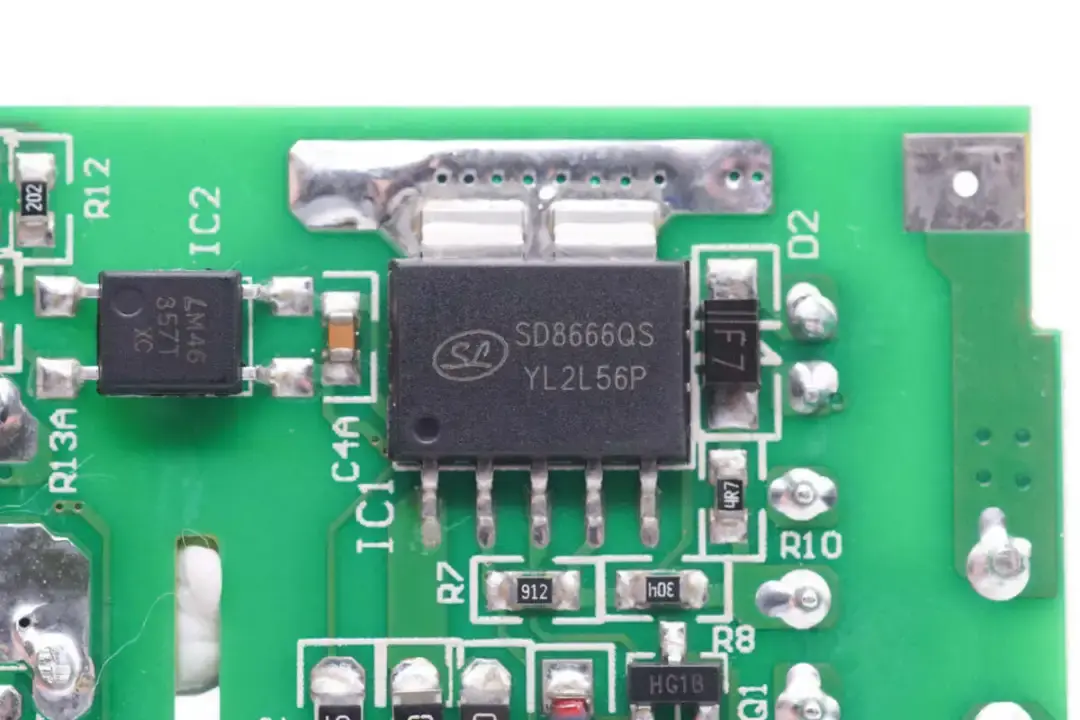

开关电源主控芯片采用士兰微SD8666QS。这是一款用于开关电源的内置高压功率MOSFET、外置采样电阻的准谐振电流模式PWM+PFM控制器。其支持多重模式控制，可有效减小开关损耗、提高转换效率和降低待机功耗；支持抖频功能改善EMI特性，并支持全面完善的保护功能。
内置同步整流芯片
同步整流芯片型号未知。
相关阅读：

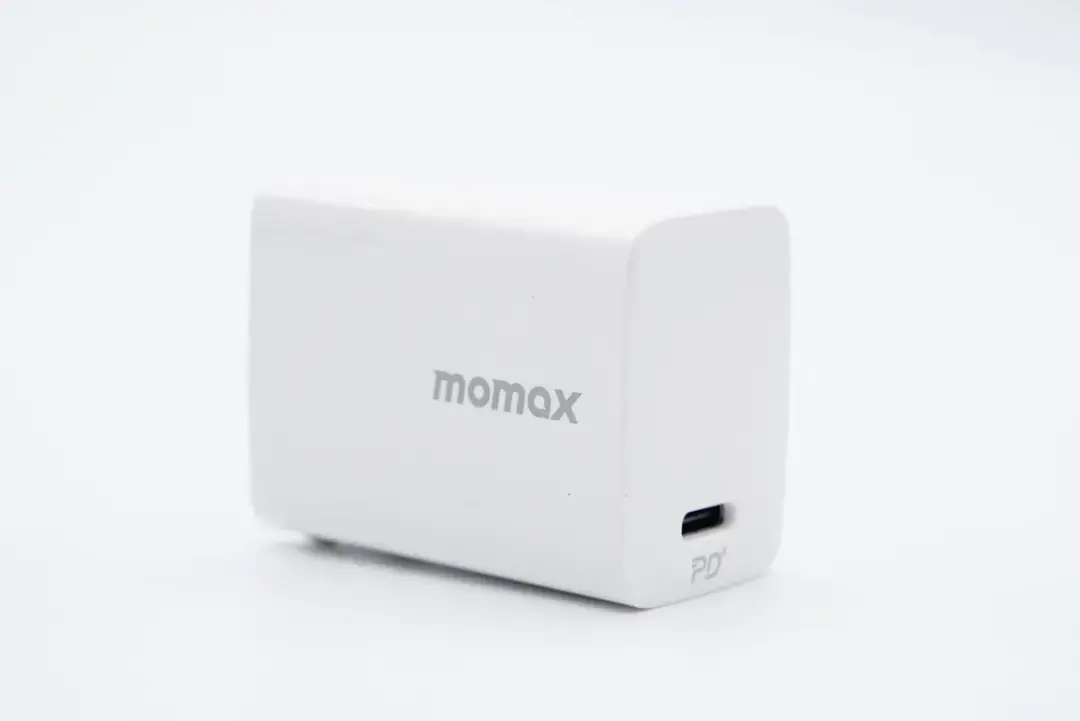

摩米士35W双USB-C氮化镓充电器
摩米士35W氮化镓充电器采用白色壳体，配备折叠插脚，便携又美观。充电器具备双USB-C接口，单口支持35W输出功率，能够满足苹果笔记本电脑的充电需求，并支持双口自动功率分配和PPS快充，支持两台设备同时充电，对安卓手机快充的兼容性也不错。
内置初级主控芯片
SOUTHCHIP南芯科技SC3021C

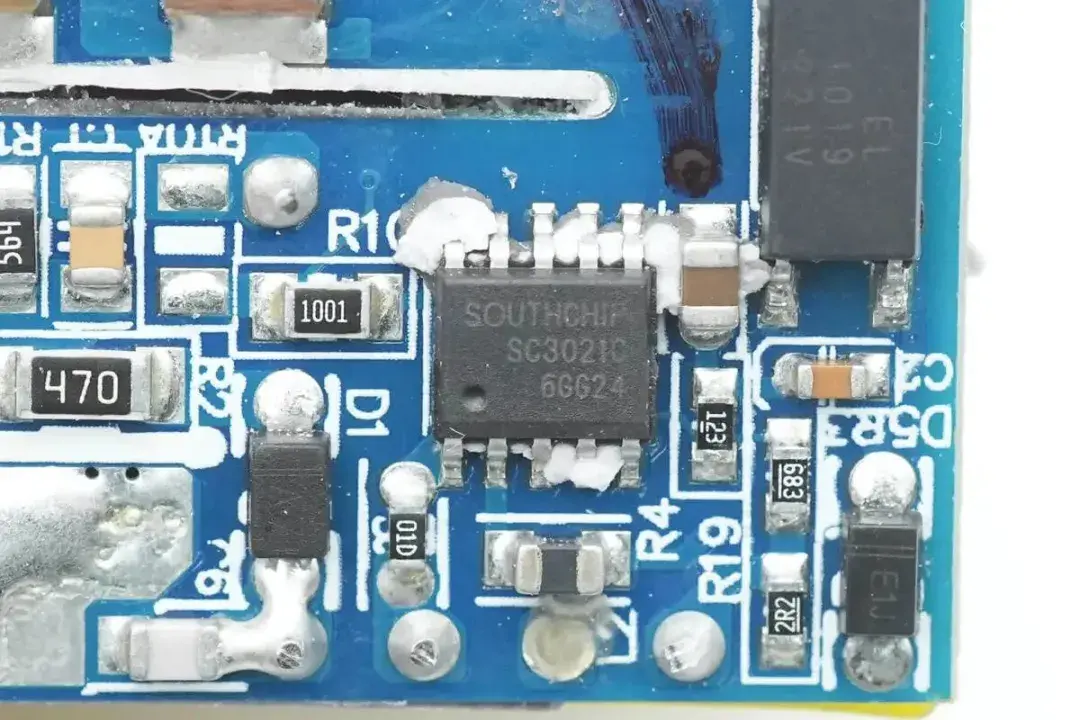

开关电源主控芯片采用南芯科技SC3021C，满足各类高频QR快充需求。SC3021C专有GaN直驱设计，省去外置驱动器或者分立驱动器件。集成分段式供电模式，单绕组供电，无需复杂的供电电路。内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。SC3021C最高支持170KHz工作频率，适用于绕线式变压器。
内置同步整流芯片
SOUTHCHIP南芯科技SC3503
同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器。
相关阅读：
40W功率段
摩米士40W双USB-C快充充电器
摩米士40W充电器采用折叠插脚，体积小巧便携。充电器为白色外壳，美观大方，其中双USB-C口均支持40W输出，双口同时使用时支持功率自动分配。PPS快充的加持，对手机快充的兼容性更好，一个充电器满足笔记本和手机的充电需求。
内置初级主控芯片
MERAKI茂睿芯MK2687
开关电源PWM控制器采用茂睿芯MK2687，这是一颗PD专用PWM芯片，其110V Vcc耐压优化PD辅助供电设计，支持USB PD PPS 3.3V-20V的输出变化过程，无需额外的稳压电路。
内置同步整流芯片
内置同步整流芯片型号未知。
相关阅读：
65W功率段
摩米士65W 3C2A氮化镓旅行充电器
这款旅行充电器具备插脚转换功能，能够将不同国家的插脚转换成可以使用的插脚。独特的伸缩设计，具有非常全面的插脚支持，方便用户收纳和携带，具备3C2A快充输出，最大输出功率为65W。
内置初级主控芯片
MERAKI茂睿芯MK2697
开关电源主控芯片采用茂睿芯MK2697，这是专为PD/快充应用优化的QR PWM控制器。该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不需要使用额外的辅助绕组或者线性降压电路。
内置同步整流芯片
同步整流芯片型号未知。
相关阅读：
摩米士65W 2C1A氮化镓快充充电器
这款充电器采用“豆腐块”方正造型设计，配备四种规格插脚，绝大多数地区都可使用，2C1A三个接口支持65W PD和30W QC快充以及华为22.5W快充等，全面满足笔记本和手机等各类设备的充电需求。
内置初级主控芯片
ONSEMI安森美NCP1342

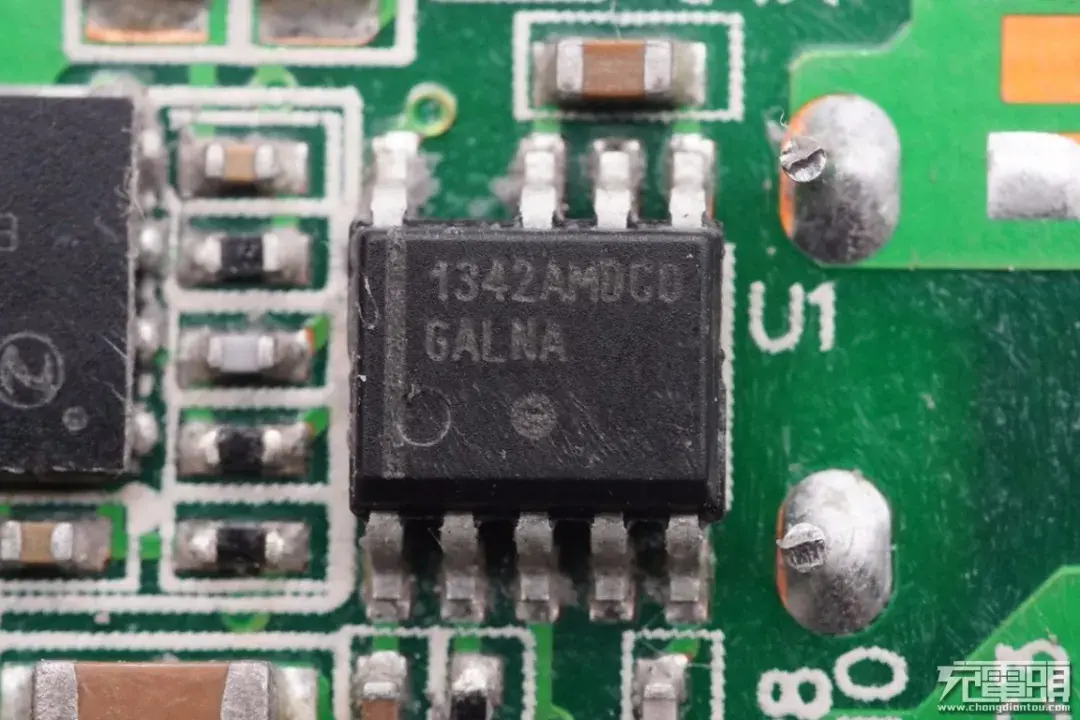

主控芯片为安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。
内置同步整流芯片
MPS芯源半导体MP6908A

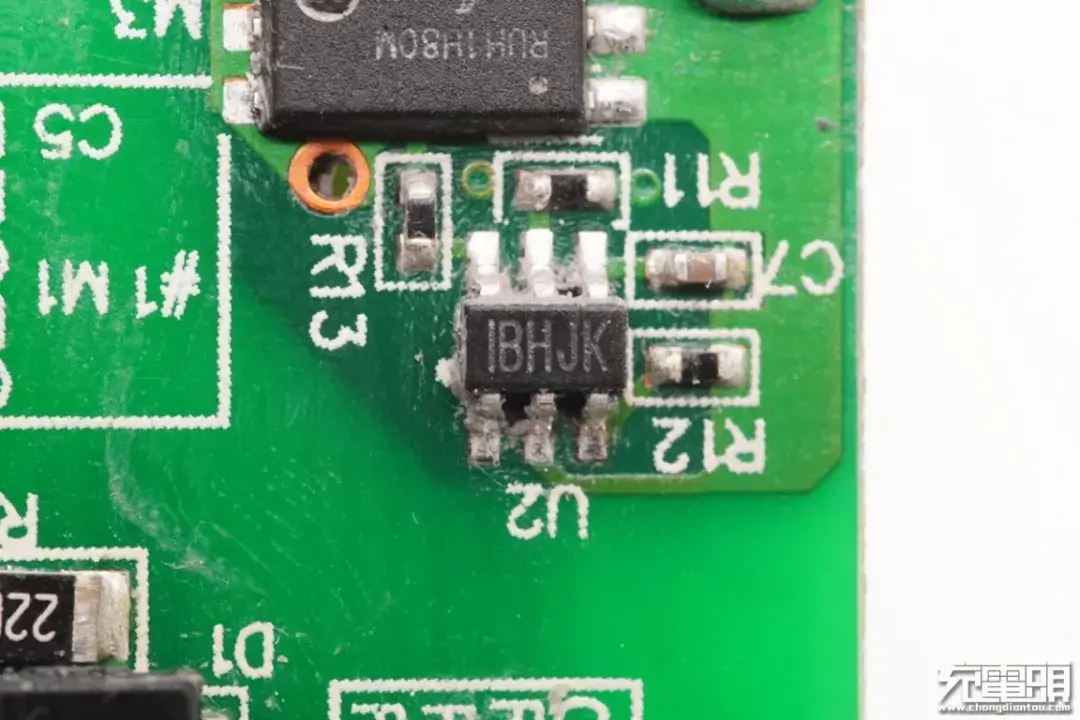

丝印IBHJK的次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
相关阅读：
66W功率段
摩米士66W USB PD快充充电器（2A2C）
这款产品采用独立输出设计，在多口同时输出的情况下仍能快充，其中一个USB-C口支持30W输出、另一个USB-C口支持18W输出，USB-A口也支持18W快充输出，综合最大输出功率可达66W，能满足绝大多数电子设备的充电需求。
内置初级主控芯片
OB昂宝OB2633
其中一颗初级PWM控制器为昂宝OB2633。采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。
OB昂宝OB2632
另一颗初级PWM控制器为昂宝OB2632。支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。
内置同步整流芯片
丝印004J30 138AP芯片

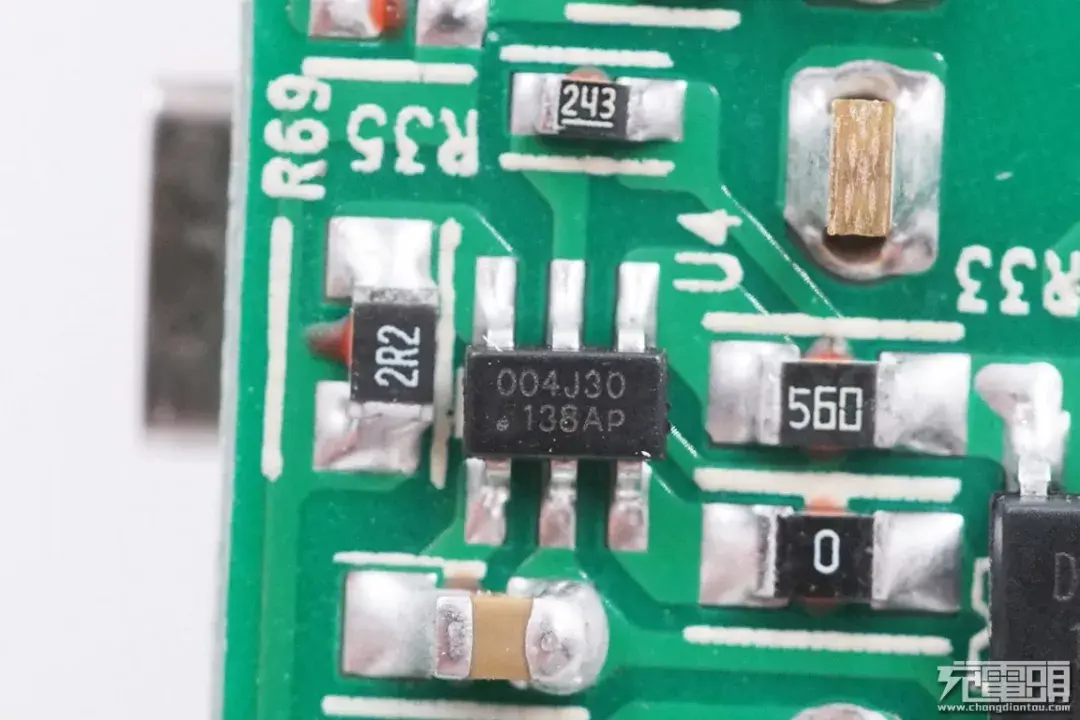

同步整流控制器丝印004J30 138AP，实际型号不明。
相关阅读：
1、拆解报告：MOMAX 66W USB PD快充充电器（2A2C）
67W功率段
摩米士67W 2C1A氮化镓充电器
这款充电器采用方块造型设计，并配有折叠插脚，便于日常使用与携带。充电器设有2C1A输出接口，其中两个USB-C接口均支持67W快充，还支持PPS快充，能够很好的满足苹果笔记本电脑和安卓手机的充电需求。
内置初级主控芯片

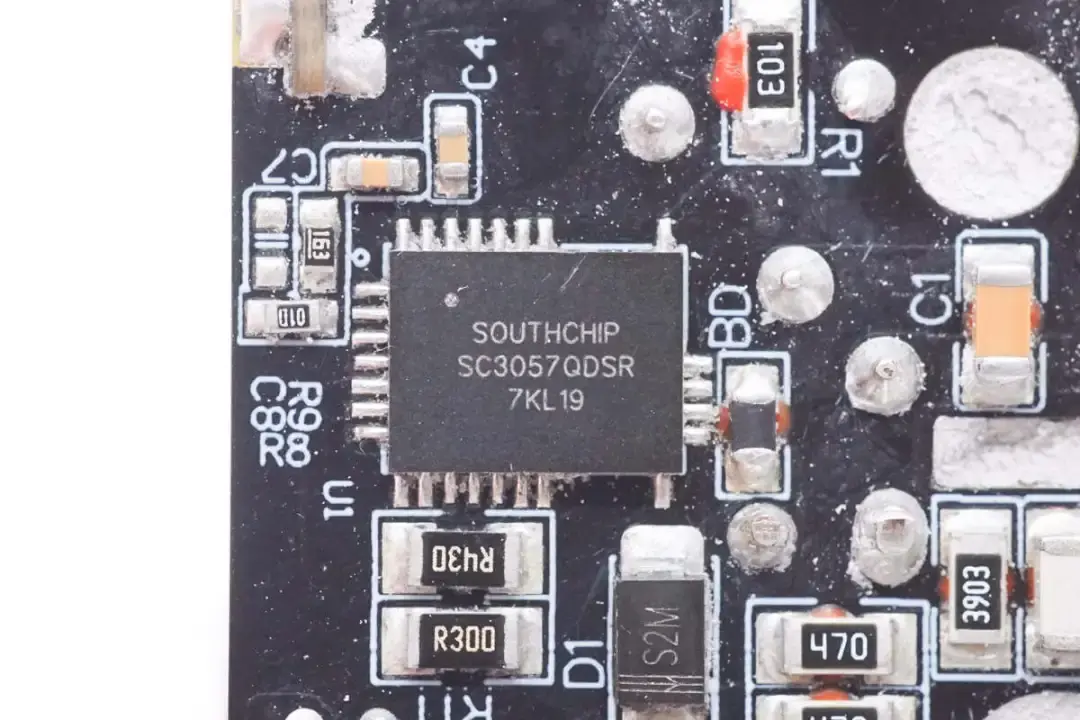

SOUTHCHIP南芯科技SC3057
初级主控芯片来自南芯科技，采用SC3057合封氮化镓芯片，这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量，并消除传统驱动走线寄生参数对高频开关的影响。
内置同步整流芯片

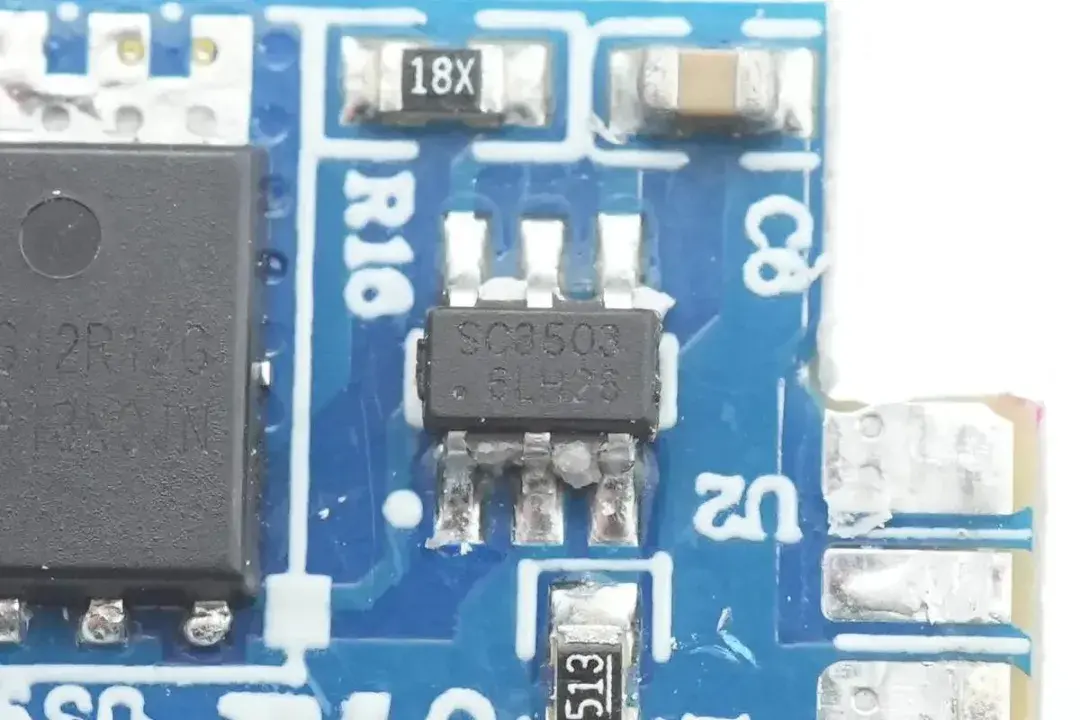

SOUTHCHIP南芯科技SC3503

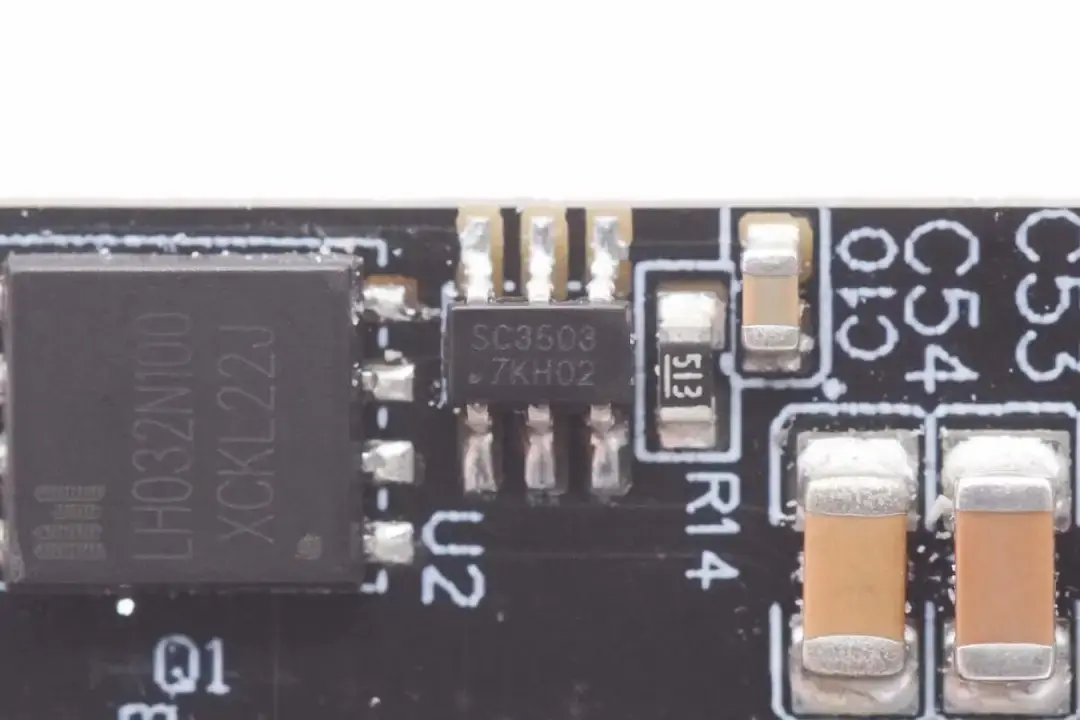

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
相关阅读：
100W功率段
摩米士100W 2A2C+AC氮化镓旅行充电器
这款旅行充电器具备2C2A接口，支持100W快充输出，相当于本身为一个多国插脚的氮化镓充电器。在支持宽电压输入的同时，还支持功率自动分配功能，满足为手机和笔记本电脑的同时充电。
内置初级主控芯片

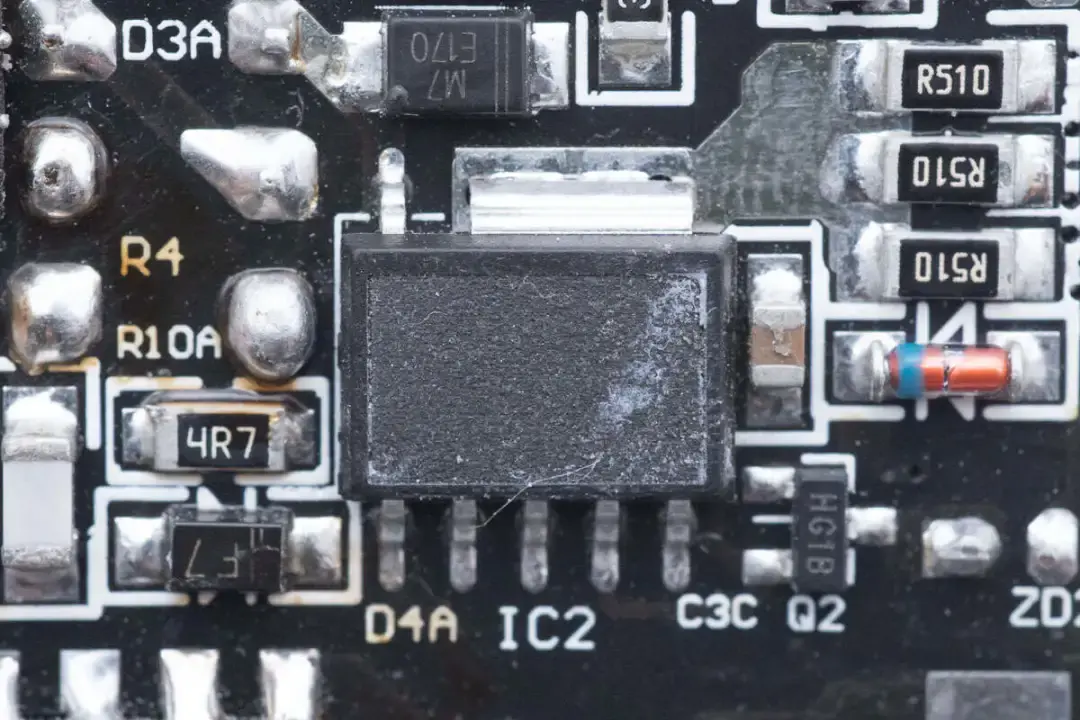

初级主控芯片丝印被打磨，型号未知。
内置同步整流芯片

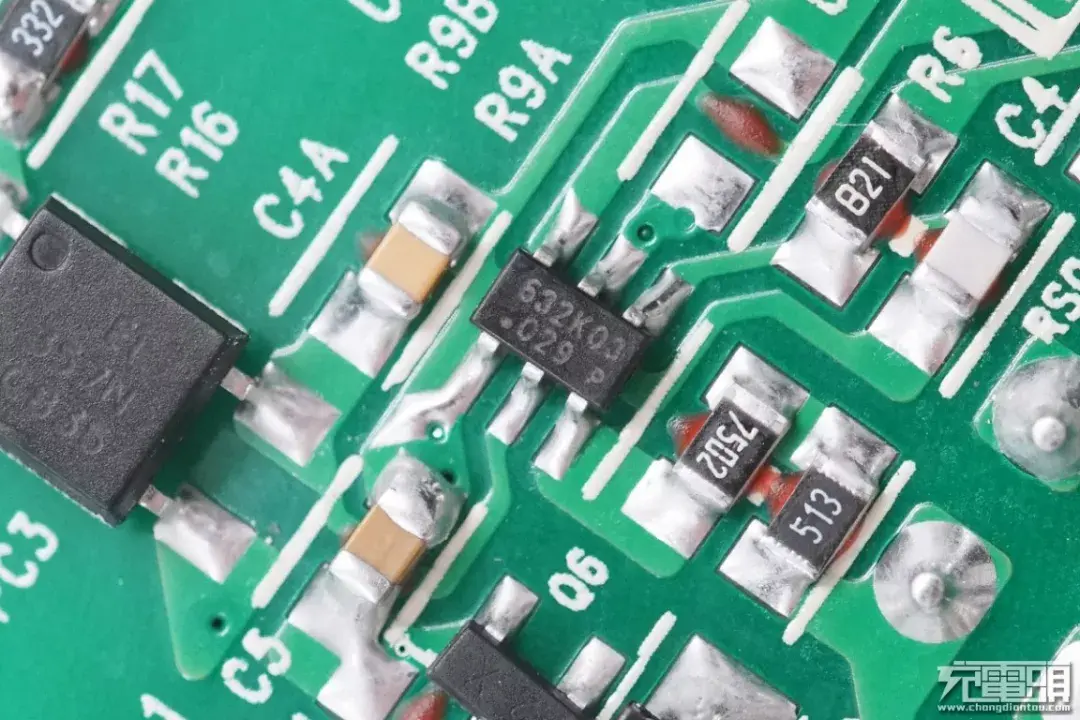

OB昂宝OB2009

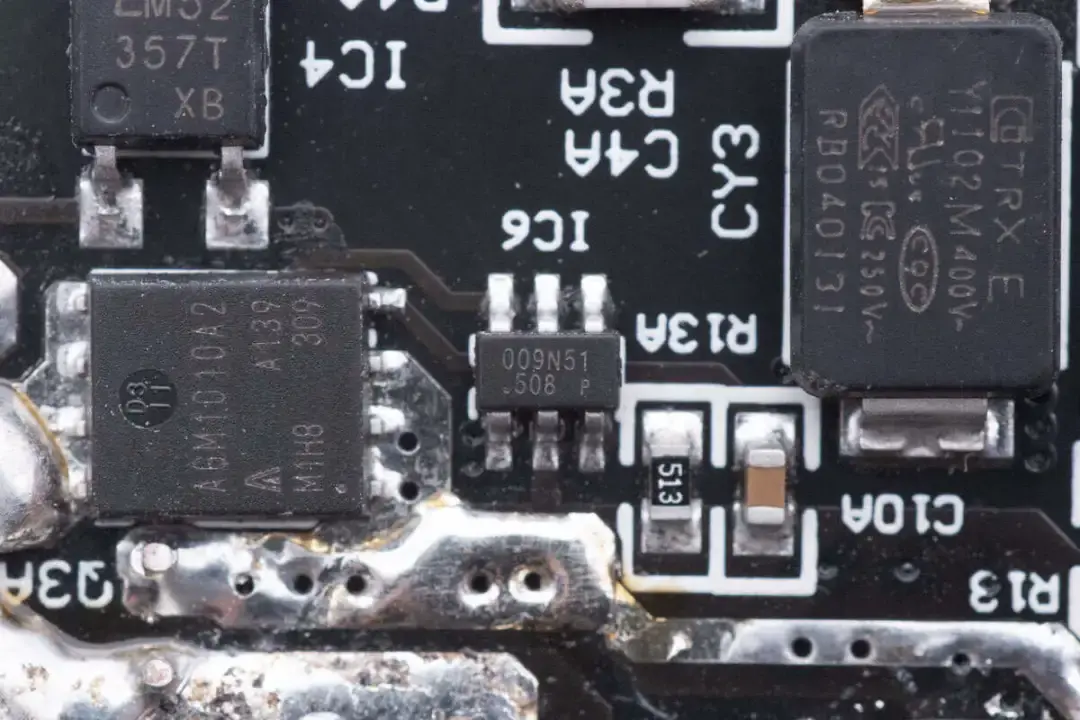

同步整流控制器来自昂宝，型号OB2009，采用SOT23-6封装。
相关阅读：
1、拆解报告：摩米士100W 2A2C+AC氮化镓旅行充电器
摩米士100W 2A2C氮化镓快充
摩米士推出了一款100W氮化镓充电器，这款产品配备2A2C四个接口，每个接口都支持多个主流快充协议，两个USB-C口以及两个USB-A口最大输出功率分别为100W和30W，且都支持盲插使用，此外还支持65W+30W双口快充，支持华为22.5W SCP快充，整体性能强悍。
内置初级主控芯片

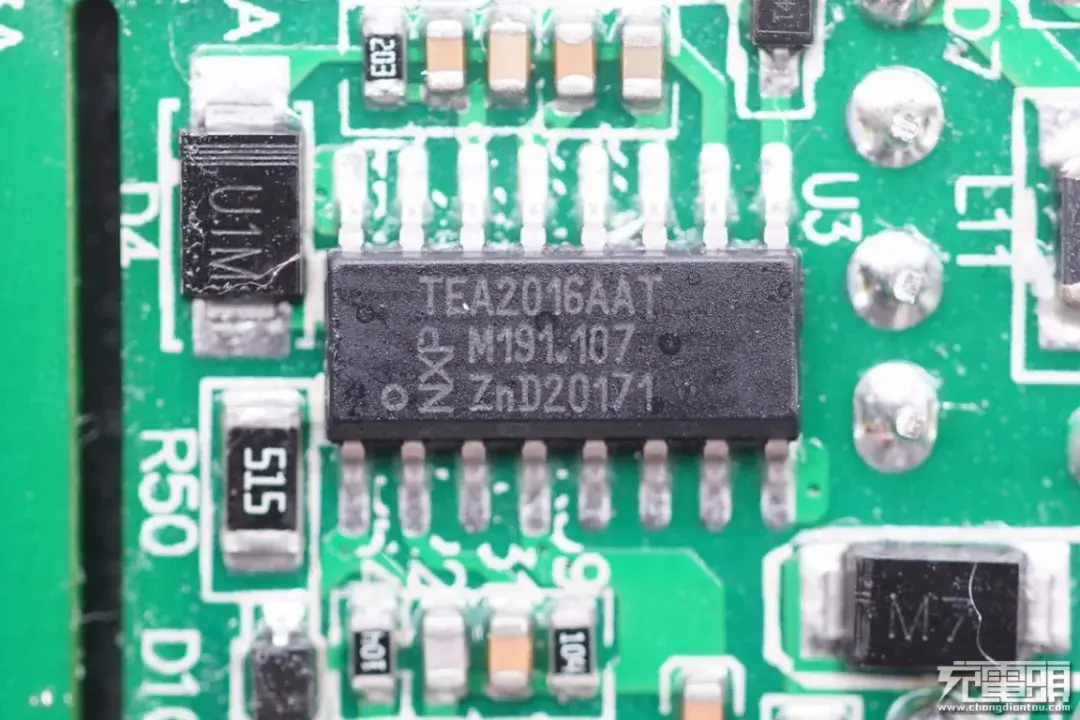

NXP恩智浦TEA2016AAT
一颗NXP恩智浦TEA2016AAT主控芯片，内置LLC控制器和PFC控制器，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。
内置同步整流芯片

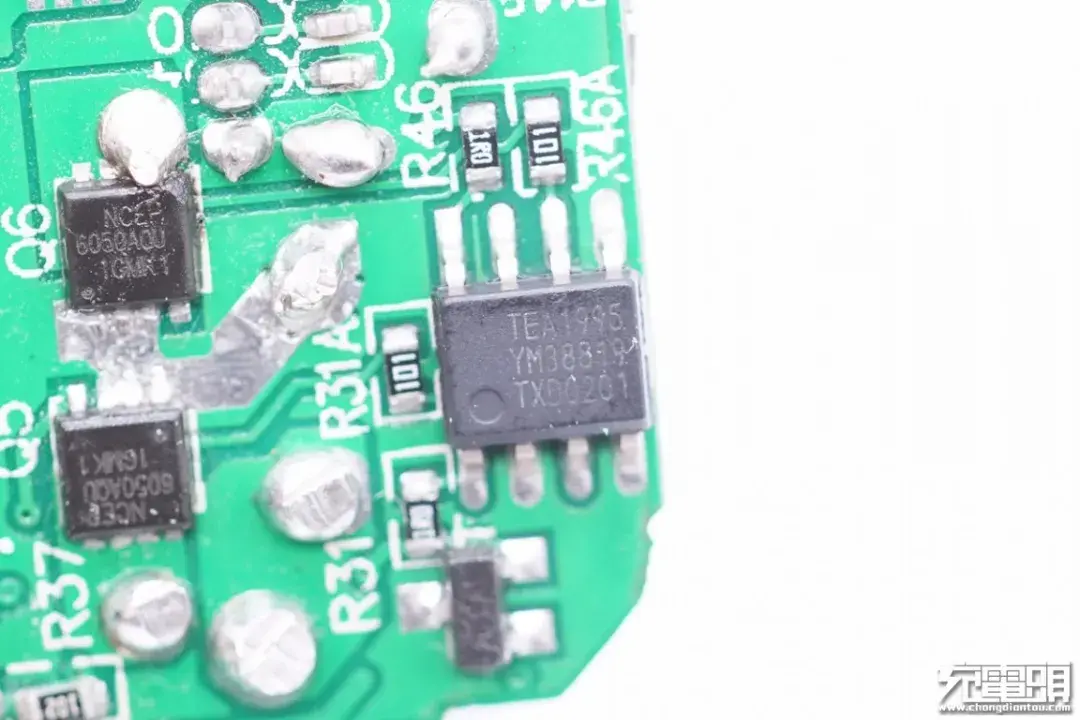

NXP恩智浦TEA1995T
次级同步整流控制器采用恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流。
相关阅读：
1、LLC+GaN高性能架构：摩米士100W 2A2C氮化镓快充拆解
140W功率段
摩米士140W 2C1A氮化镓充电器

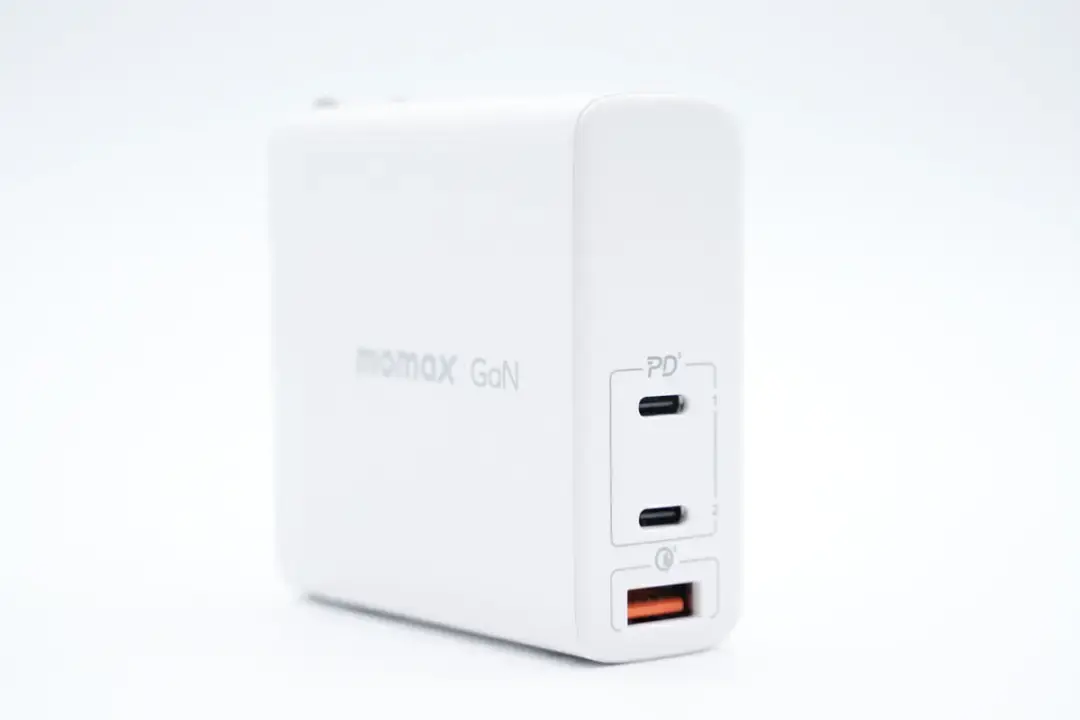

摩米士这款充电器采用折叠插脚，便于携带收纳。其中USB-C1口支持140W输出功率，可以满足苹果笔记本电脑的快充需求。此外USB-C2支持100W快充，USB-A口也支持快充，并支持功率自动分配，满足多个设备同时充电需求。
内置初级主控芯片
MPS芯源半导体HR1211

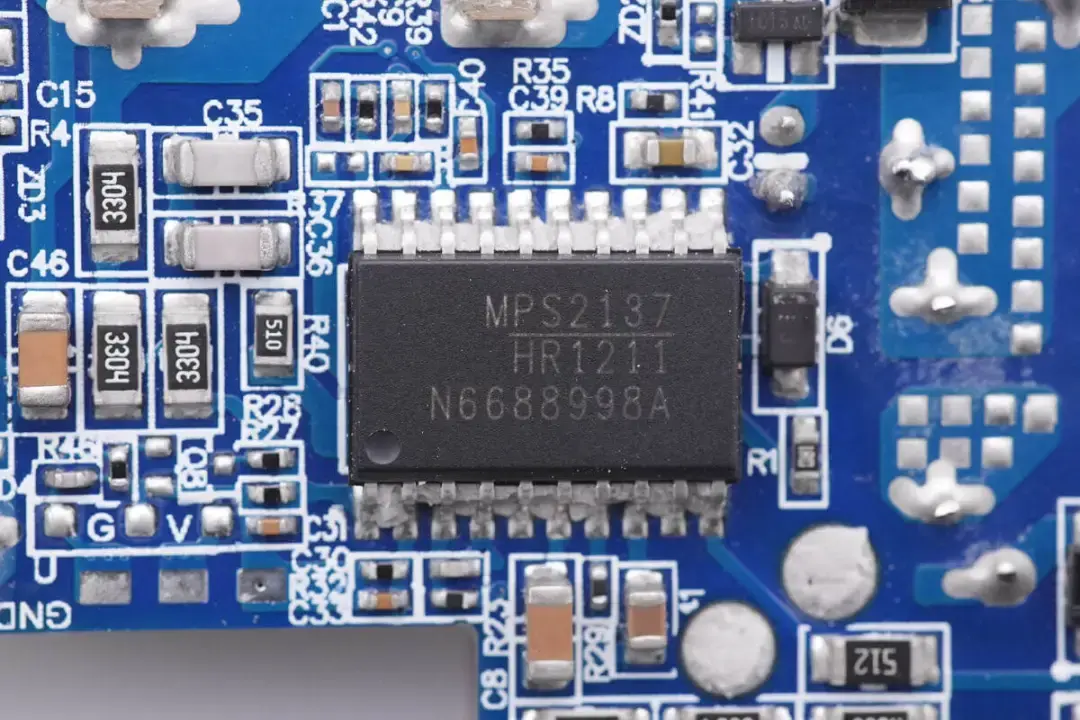

电源主控芯片采用MPS HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。
内置同步整流芯片
MPS芯源半导体MP6924A

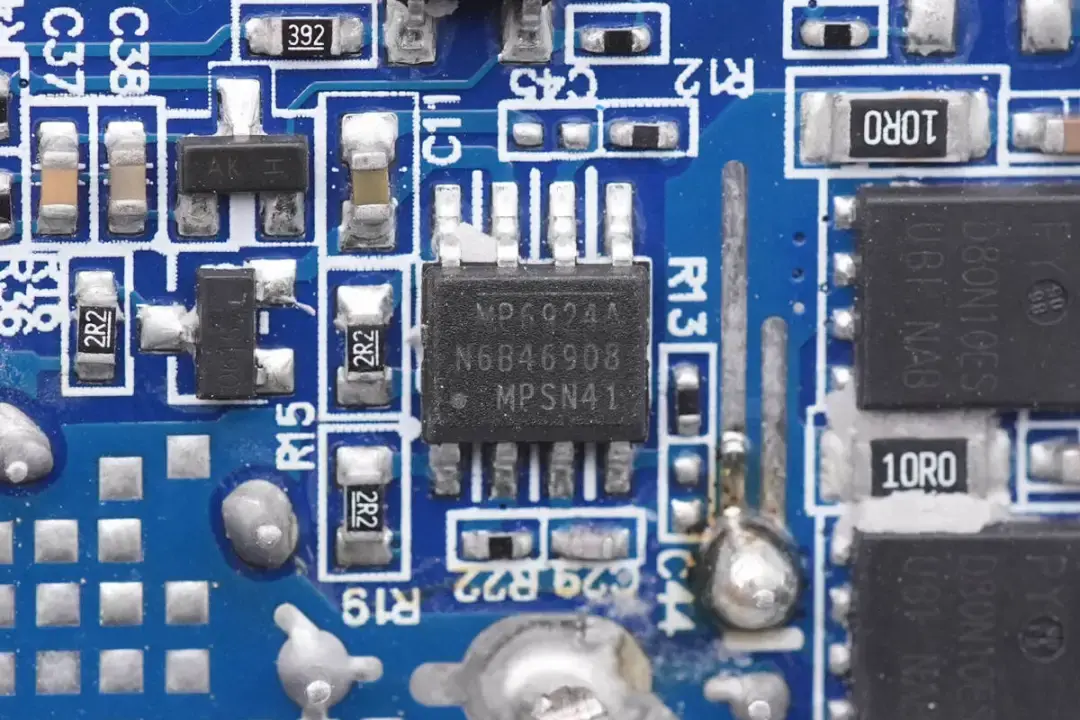

同步整流控制器来自MPS，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。
相关阅读：
充电头网总结
充电头网通过整理文中摩米士快充拆解数据了解到，在初级主控芯片方面，诚芯微、MPS、南芯科技以及茂睿芯的占比均为11%，其余厂商占比均为5%，而实际应用次数最多的初级主控芯片为诚芯微CX7509，有2次应用。在同步整流芯片方面，占比最高的厂商为MPS，占比为17%，其次便是南芯科技和昂宝，占比均为11%，而实际应用次数最多的芯片为南芯科技SC3503，有2次应用，其余芯片只有1次应用。
以上数据来源于充电头网自购拆解数据库，仅供参考。
