前言
在现代电源管理技术中，升降压控制器扮演着至关重要的角色，尤其是在需要高效能与灵活性的应用场景中。充电头网从上游供应链获取到最新推出的多款支持PD3.1 240W大功率的同步升降压芯片，通过超高的效率，高度集成的设计和灵活的工作模式，这些芯片均能解决电源转换过程中的效率和成本问题，展示出色的电源管理能力。

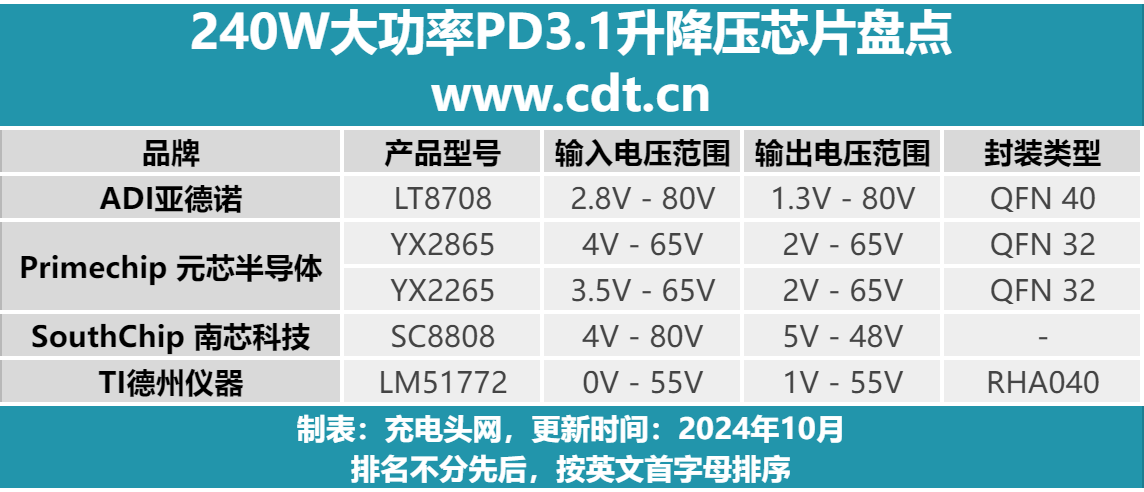

240W大功率PD3.1升降压芯片
排名不分先后，按企业英文首字母排序。
ADI亚德诺
亚德诺LT8708

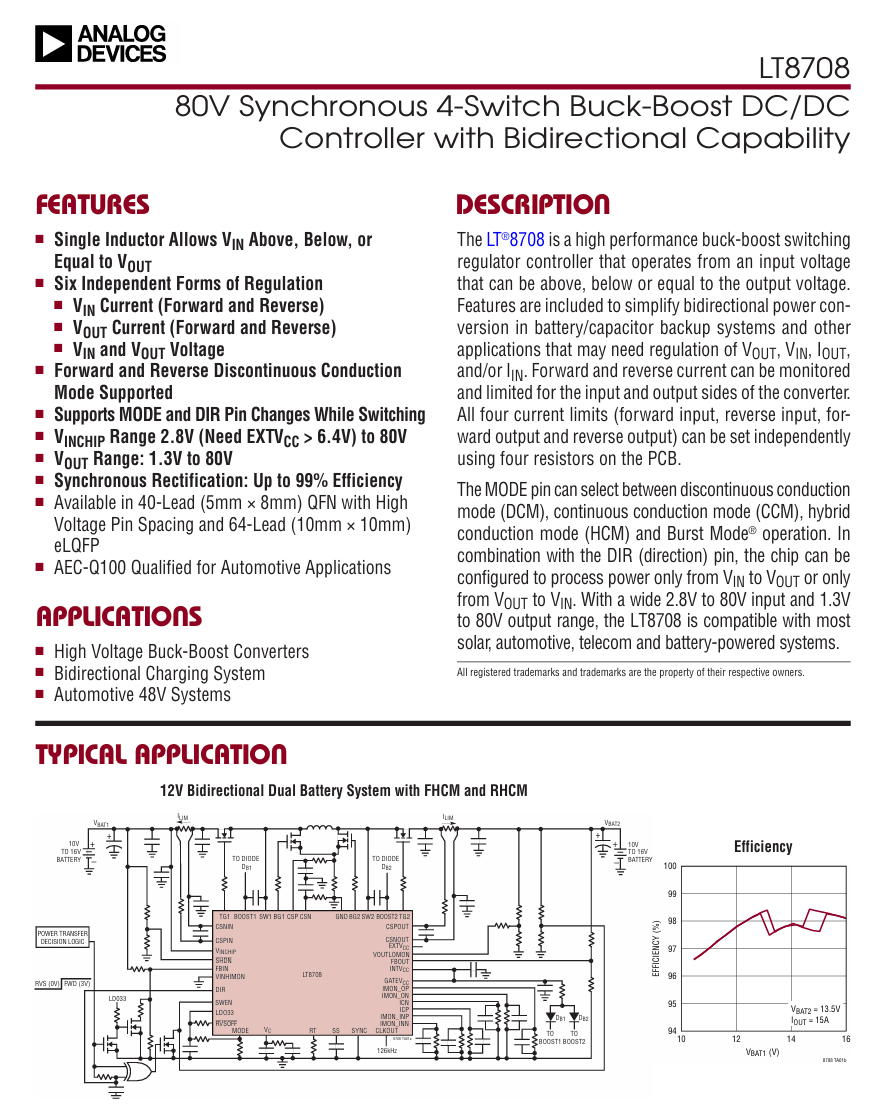

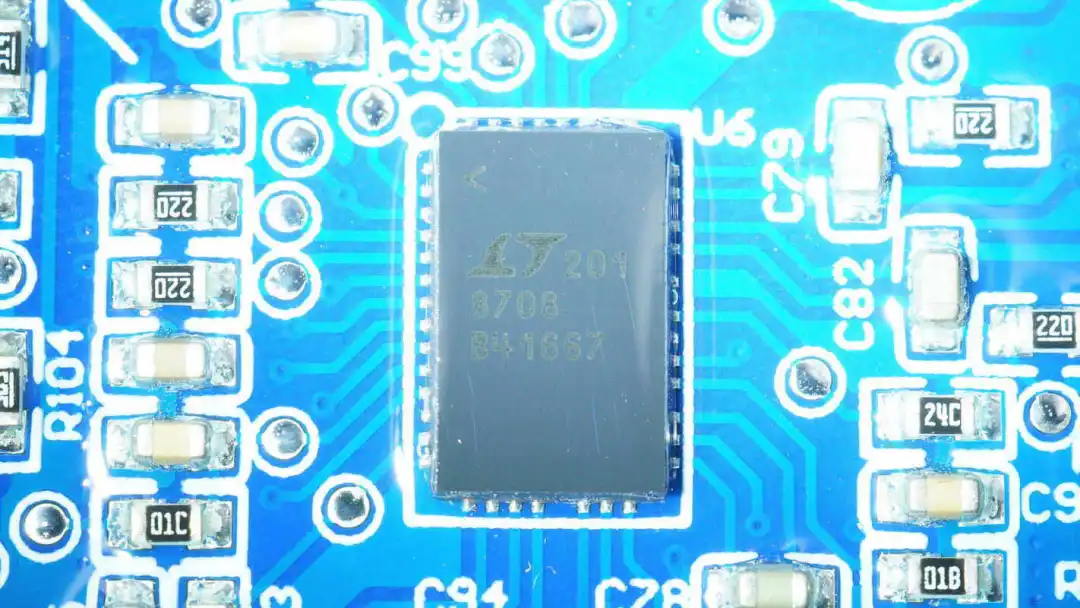

LT8708是一款具备双向能力的80V同步4开关B升降压 DC/DC控制器，支持输入电压可以高于、低于或等于输出电压的转换。该芯片的设计用于高效管理正反向的功率传输，使其非常适合电池或电容器备份系统以及需要同时控制VOUT、VIN、IOUT和IIN的应用场景。该控制器支持六种独立的调节形式，包括正向和反向电压、电流调节等。
LT8708的工作电压范围为2.8V至80V，输出范围为1.3V至80V，支持高效的同步整流，最高效率可达99%。芯片能够在断续导通模式、连续导通模式、混合导通模式和Burst Mode等多种工作模式之间进行切换，通过MODE和DIR引脚，该芯片可以在不同工作模式下进行高效的双向电源转换。特别是在汽车48V系统和太阳能等需要高电压升降压转换器的应用场景中，LT8708表现优异。
LT8708采用QFN 40封装，通过了AEC-Q100认证，适用于高压升降压转换器、双向充电系统以及48V汽车系统等多种高要求应用。
应用案例：
Primechip 元芯半导体
元芯YX2865

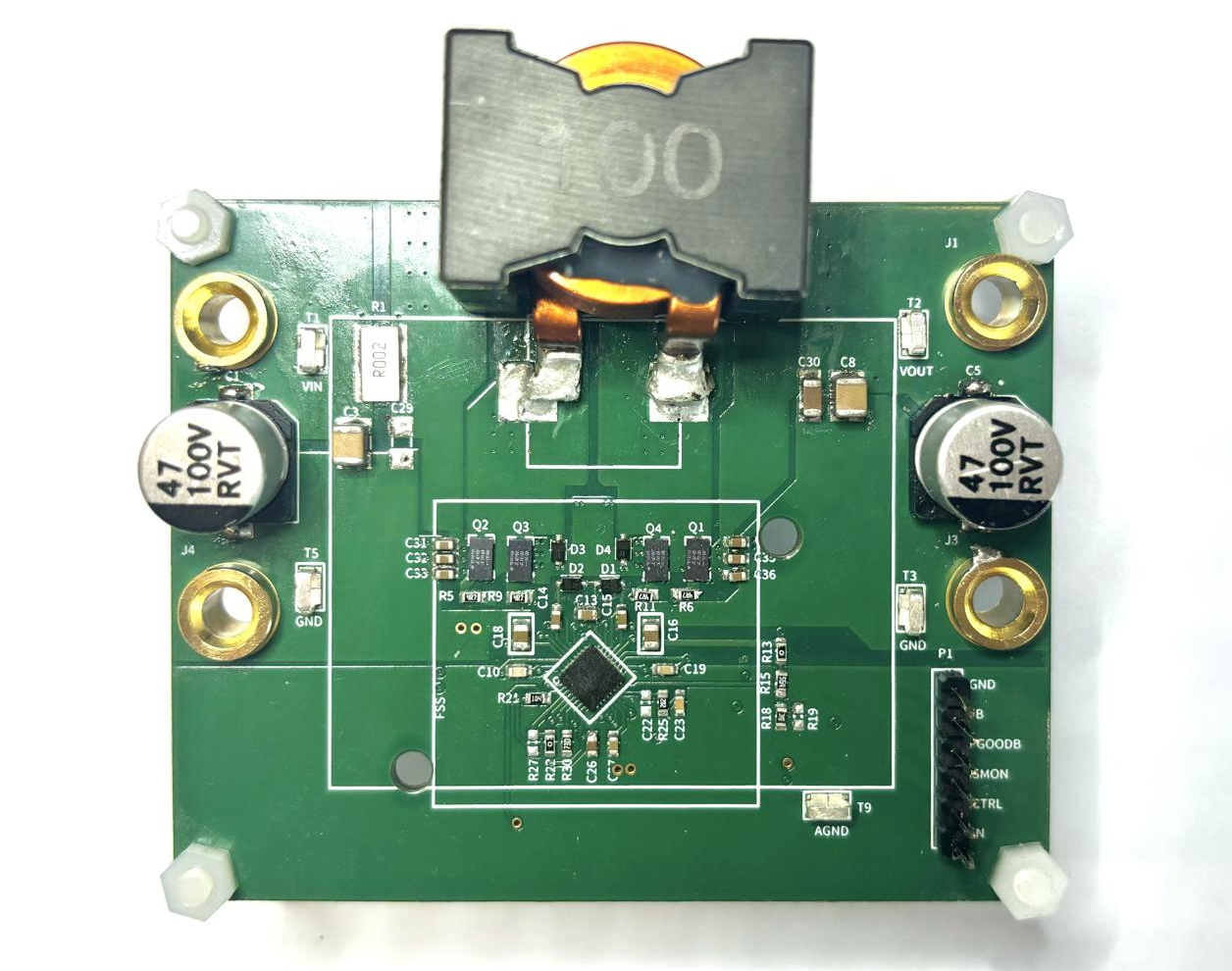

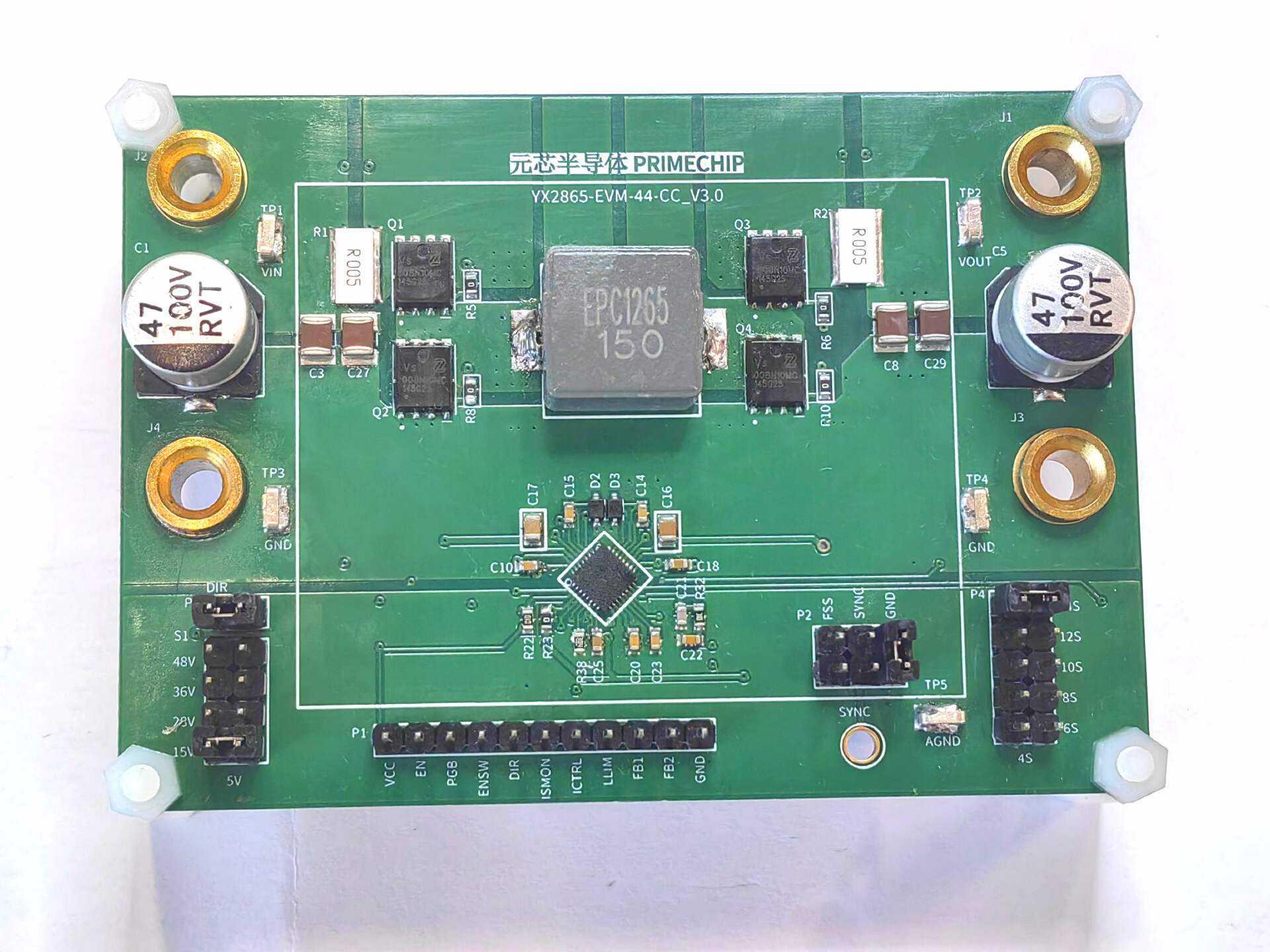

元芯YX2865是一款高度集成的同步双向升降压控制器芯片，设计用于驱动硅MOSFET或氮化镓功率晶体管，以实现高效的电源转换。该芯片支持4V至65V的宽输入电压范围和2V至65V的宽输出电压范围，并能在降压、降压-升压和升压模式之间无缝切换。YX2865通过DIR引脚实现电力路径的双向转换，特别适用于需要灵活电源管理的应用场景。
YX2865的电源转换效率最高可达98%，支持从50KHz到3MHz的超宽开关频率范围，可通过频率设定引脚（RT）进行设置。这款芯片提供可编程的输入和输出电流限制功能，利用ISMON进行负载电流监测。为了优化电源开关的性能，YX2865还具备可调死区时间控制功能，有效减少开关损耗，进一步提高系统效率。
在安全性和保护方面，YX2865集成了高边和低边栅极驱动器，并具有UVLO保护功能，防止驱动电压过低导致的故障。同时YX2865还支持外部补偿、可编程软启动等功能，有效提升系统的可靠性和用户体验。
YX2865提供两种封装规格，分别为5x5mm和4x4mm的32引脚QFN封装，方便工程师选择合适的方案进行设计，可广泛应用于双向降压-升压DC-DC电源、USB Type-C电源传输、电源中断保护系统以及工业和汽车电源等领域。
相关阅读：
1、65V双向升降压控制器，转换效率最高达98%！元芯YX2865详细解析
元芯YX2265
YX2265是一款由元芯半导体推出的高压Buck-Boost控制器，专为满足现代储能电池充电方案的需求而设计。该控制器支持高达800W的功率，并提供单向恒流恒压（CC/CV）控制，解决了许多当前充电方案中常见的痛点。
YX2265的设计充分考虑了电能转换效率的问题。其高效的电源管理能够显著降低能量损耗，减少所需散热器的体积，从而提升整体系统的紧凑性。此外，YX2265支持的高开关频率达到了3MHz，避免了传统升降压控制器在频率低于600KHz时所带来的电感和方案尺寸的增加，同时也能有效地驱动氮化镓（GaN）功率管。
针对市场上普遍存在的进口传统升降压控制器成本高、供货周期长的问题，YX2265提供了更具竞争力的解决方案。其内置的功能和集成度极高的设计，降低了对分离器件和数字控制器MCU的需求，从而简化了外围电路的复杂性和成本。
YX2265的应用范围广泛，支持3.5V至65V的宽输入电压和2V至65V的宽输出电压，且具备50KHz至3MHz的宽工作频率。这一系列特性不仅增强了其适用性，还通过可编程电感及输入和输出电流限流功能，提升了用户的设计灵活性。同时，YX2265集成了高精度的1.8V基准电压、软启动功能、欠压保护（UVLO）及PGOOD功能指示信号，进一步增强了其可靠性和使用便利性。
YX2265采用QFN32封装，可为高效能储能系统的开发提供了强有力的支持。
相关阅读：
1、元芯率先推出单芯片支持800W太阳能MPPT充电的高压Buck-Boost控制器（可直驱氮化镓）助力光储产品升级
SouthChip 南芯科技
南芯SC8808

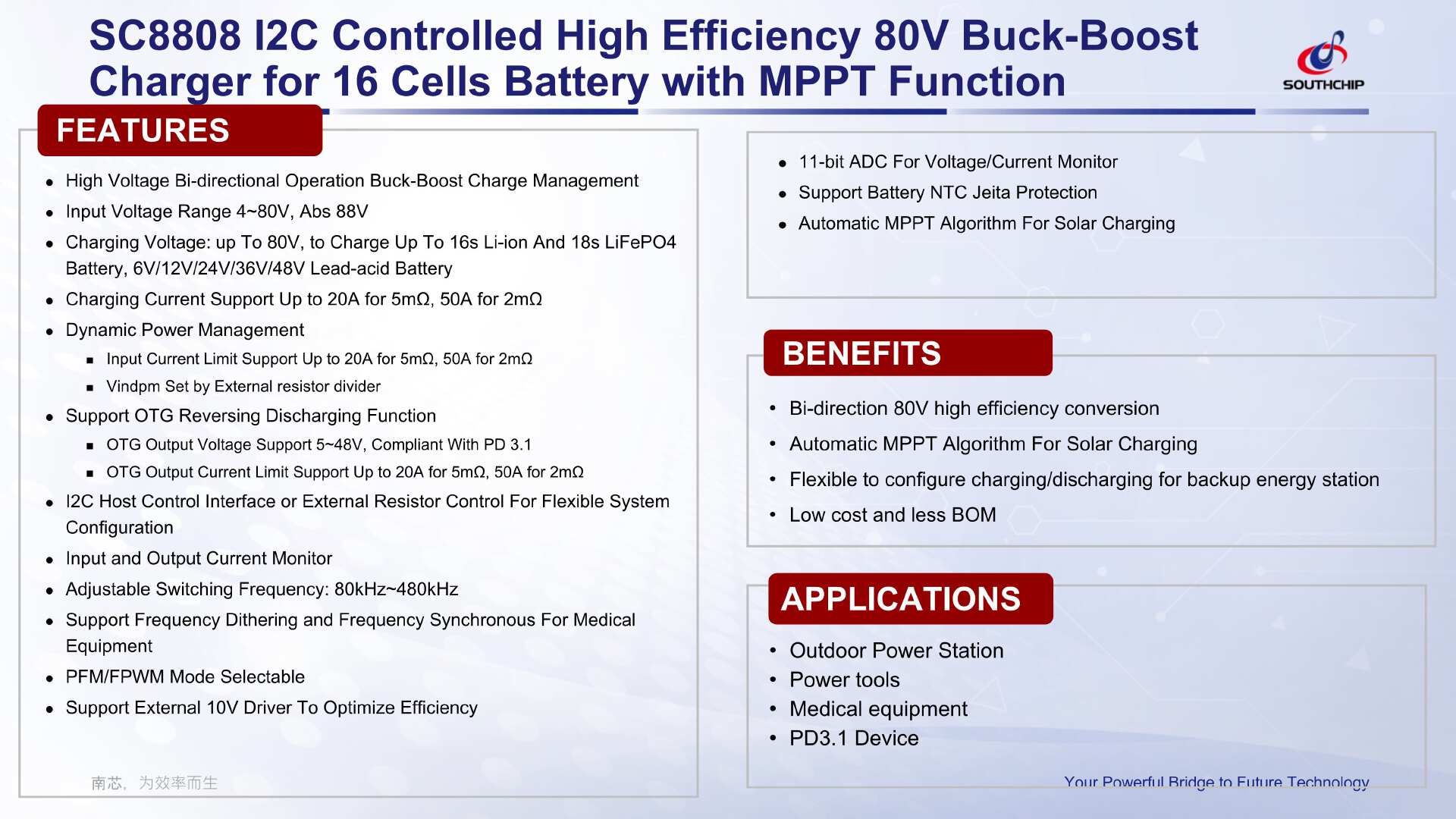

SC8808是南芯最新推出的一款高压升降压控制器，支持4到80V输入电压，充电电压最高支持16串锂电池、18串磷酸铁锂电池及各种铅酸电池。
SC8808充电电流最大支持50A，反向放电支持5到48V输出，兼容市面上的PD3.1输出范围。输出最大电流支持到53A，电压电流配置可以通过I2C或外部电阻设定，非常适合工程师使用。同时输入输出电流具备电流检测功能，开关频率可设定在80KHz到480KHz范围，方便优化外围被动元件及效率，并支持频率抖频处理EMI。

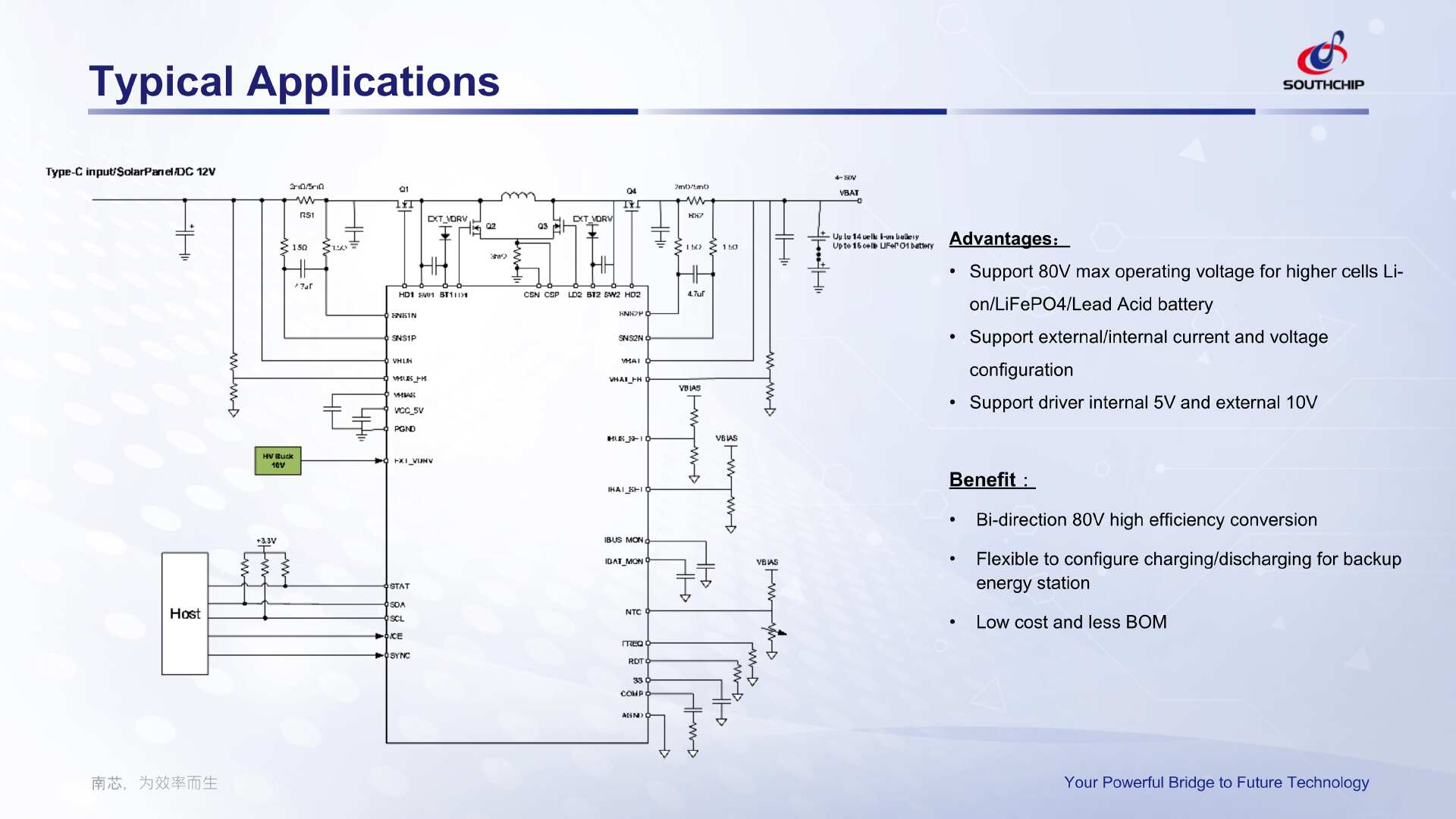

以上是SC8808典型应用电路图，左侧支持USBC输入和DC输入，右侧连接电池，可支持高达16串磷酸铁锂电池。该芯片的主要优点包括宽输入输出电压范围，支持最大80V的输入输出，电压和电流设定可通过外部或内部I2C配置。驱动电压既可使用内部的5V，也可使用外部的10V，以降低芯片功耗和温升，并提高系统效率。
TI德州仪器
TI LM51772

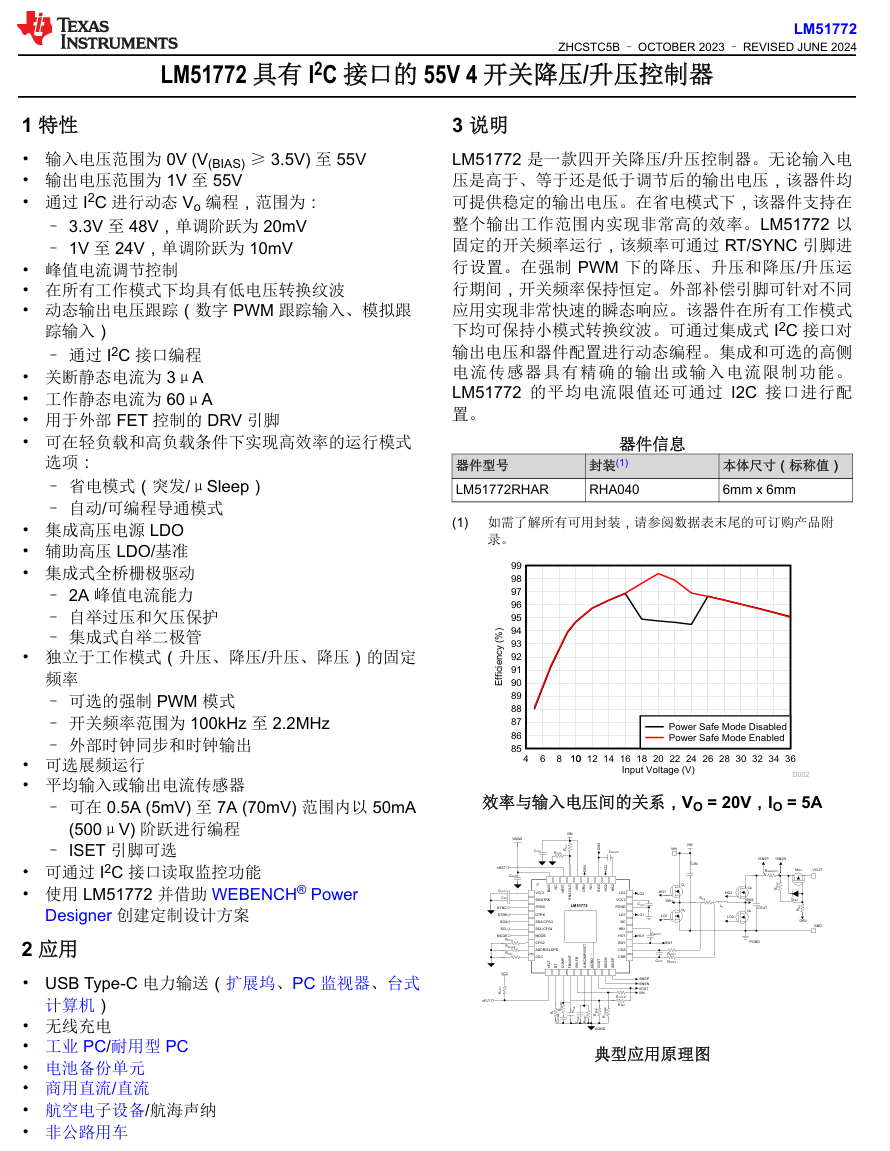

LM51772 是一款具备 I²C 接口的 55V 4 开关降压/升压控制器，支持宽输入电压范围，从 0V（V_BIAS ≥ 3.5V）到 55V，同时输出电压可以在 1V 到 55V 之间调节。它通过 I²C 接口来动态调节输出电压，且调节范围从 3.3V 至 48V，单调调整步为 20mV；或者从 1V 至 24V，单调调整步为 10mV。该芯片具备高效的电压调节能力，尤其适用于需要低压差转换和高精度输出的应用场景。
LM51772 的主要特点包括集成高电压 LDO、支持自适应过流和欠压保护，以及 2A 的栅极驱动电流能力，确保其适用于大功率电源管理场合。该芯片具有 I²C 可编程功能，允许精确控制动态输出电压和优化效率。同时，它还具备多种模式选择，包括 PWM 模式和轻载高效的睡眠模式，以适应不同应用需求，最大限度地提高能效并降低功耗。
此外，LM51772 支持输出电流感应，电流范围为 0.5A 至 7A，提供精确的负载调节，确保输出稳定。它的动态响应能力强，支持高达 2.2MHz 的开关频率，适合需要快速响应的应用。应用场景方面，该芯片采用RHA040封装，适用于 USB Type-C 电力传输、PC 监视器、台式计算机、无线充电等领域。
充电头网总结
大功率电源管理需求的日益增长，支持PD3.1 240W的同步升降压控制器芯片在解决效率、功耗和成本问题上均展现出显著的优势。本次汇总的每款芯片都在不同的应用场景中发挥着关键作用，提供了高效能的电源转换方案。这些芯片不仅通过高度集成的设计提升了电源管理的灵活性，还有效降低了外部元件的需求，简化了整体系统设计。
随着市场对大功率快充、电池管理和储能方案的要求不断提升，这些升降压控制器芯片将成为推动未来电源技术发展的重要动力。在多种应用领域中，如汽车电子、户外电源和工业控制等，它们都展示了卓越的表现，充分满足了高效、高集成度、高可靠性的需求。
