前言
魅族新推出的Lucky 08手机随机附赠了一款33W充电器,这款充电器采用直板设计,配有固定国标插脚,输出为USB-A接口,由江苏辰阳电子代工,支持100-240V输入电压,输出具备5V3A、9V2A和11V3A电压档位,满足Lucky 08手机快充需求。
最近充电头网在例行拆解魅族这款配机充电器时,发现其内置英集芯全套AC-DC快充方案。下文小编将为您详细介绍。
魅族Lucky 08原装33W充电器

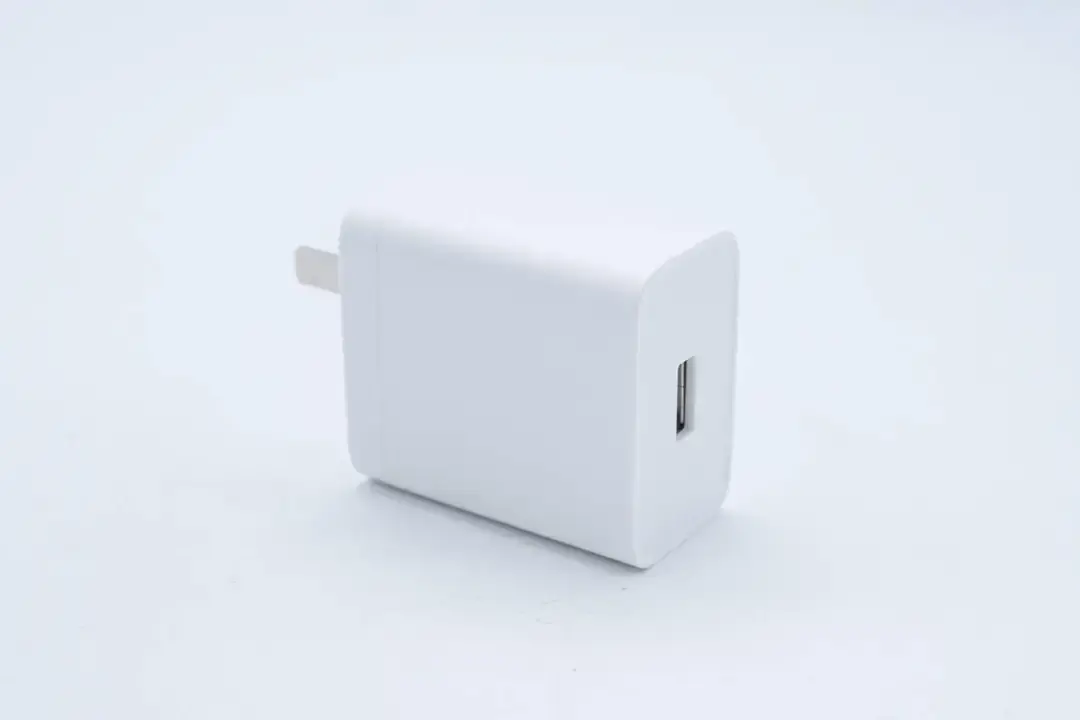

充电器为经典直板造型设计,采用PC防火材质白色外壳,机身表面哑光工艺处理,充电器顶部输出端配置USB-A接口,为白色胶芯,整体设计风格简约。
使用KM003C测得USB-A接口支持QC3+和DCP充电协议。
简单看过产品外观,接下来充电头网继续为您介绍其内置的英集芯全套AC-DC快充方案。
英集芯IP2006H

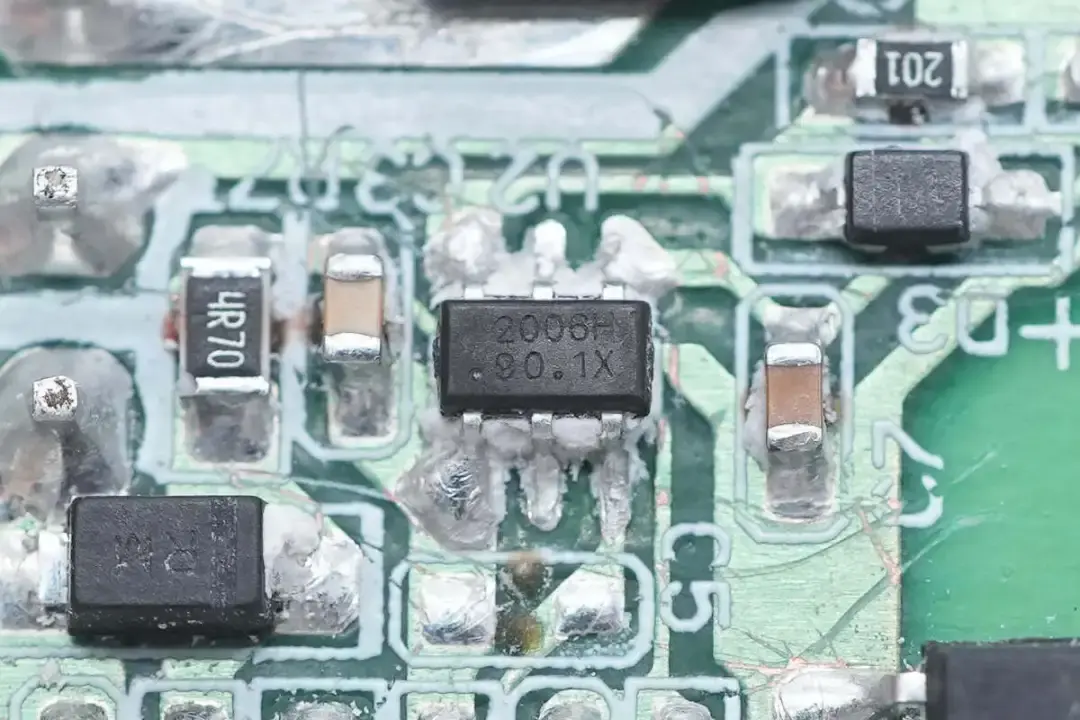

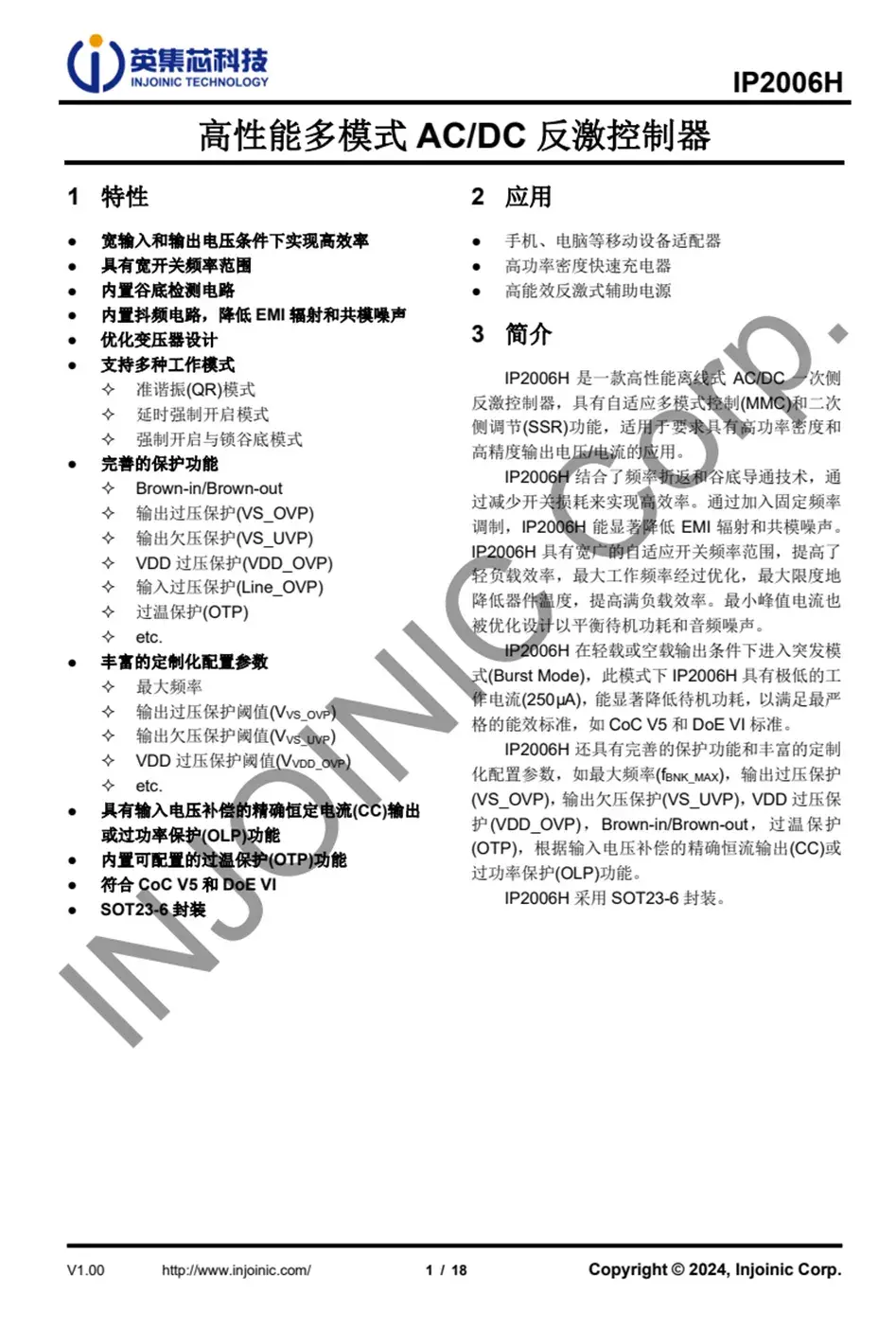

丝印2006H的芯片为英集芯IP2006H,是一款高性能多模式反激控制器,芯片具备频率折返和谷底导通技术,并支持自适应开关频率,提高轻载效率,最大开关频率得到优化,降低温升,并提高满载效率。
IP2006H还具备突发模式,能够在轻载和空载下降低待机功耗,满足CoC V5和DoE VI标准,芯片具备完善的保护功能,包括Brown-in/Brown-out、输出过压保护、输出欠压保护、VDD过压保护、输入过压保护和过热保护,并且支持参数定制,支持过功率保护,采用SOT23-6封装。
英集芯IP2002TS

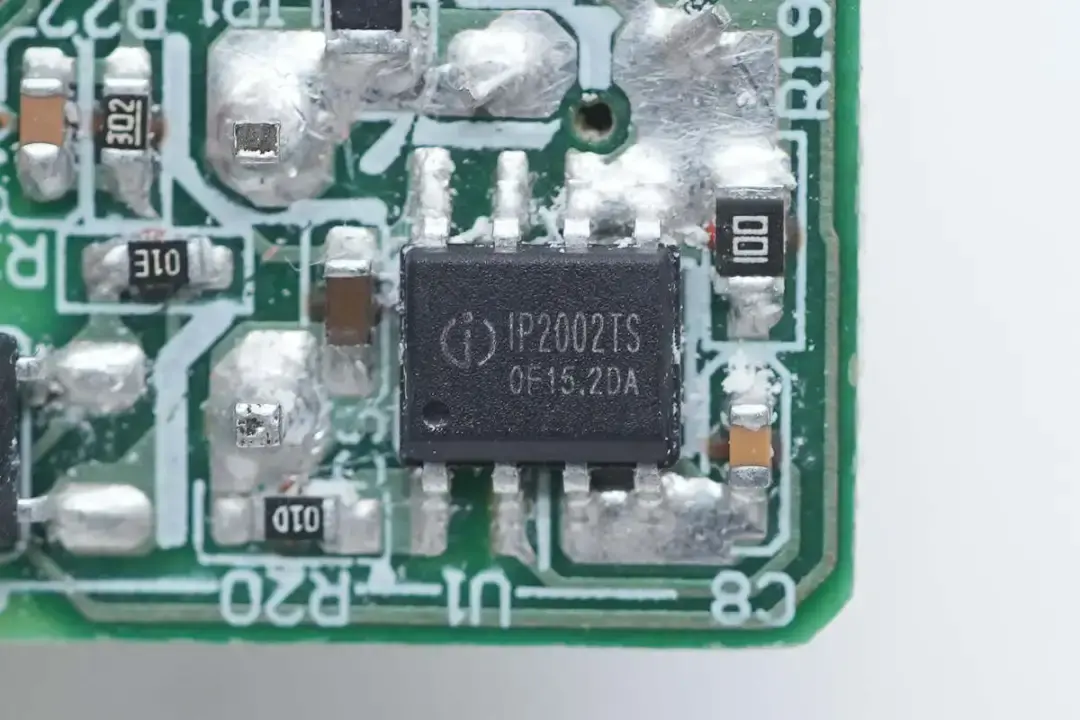

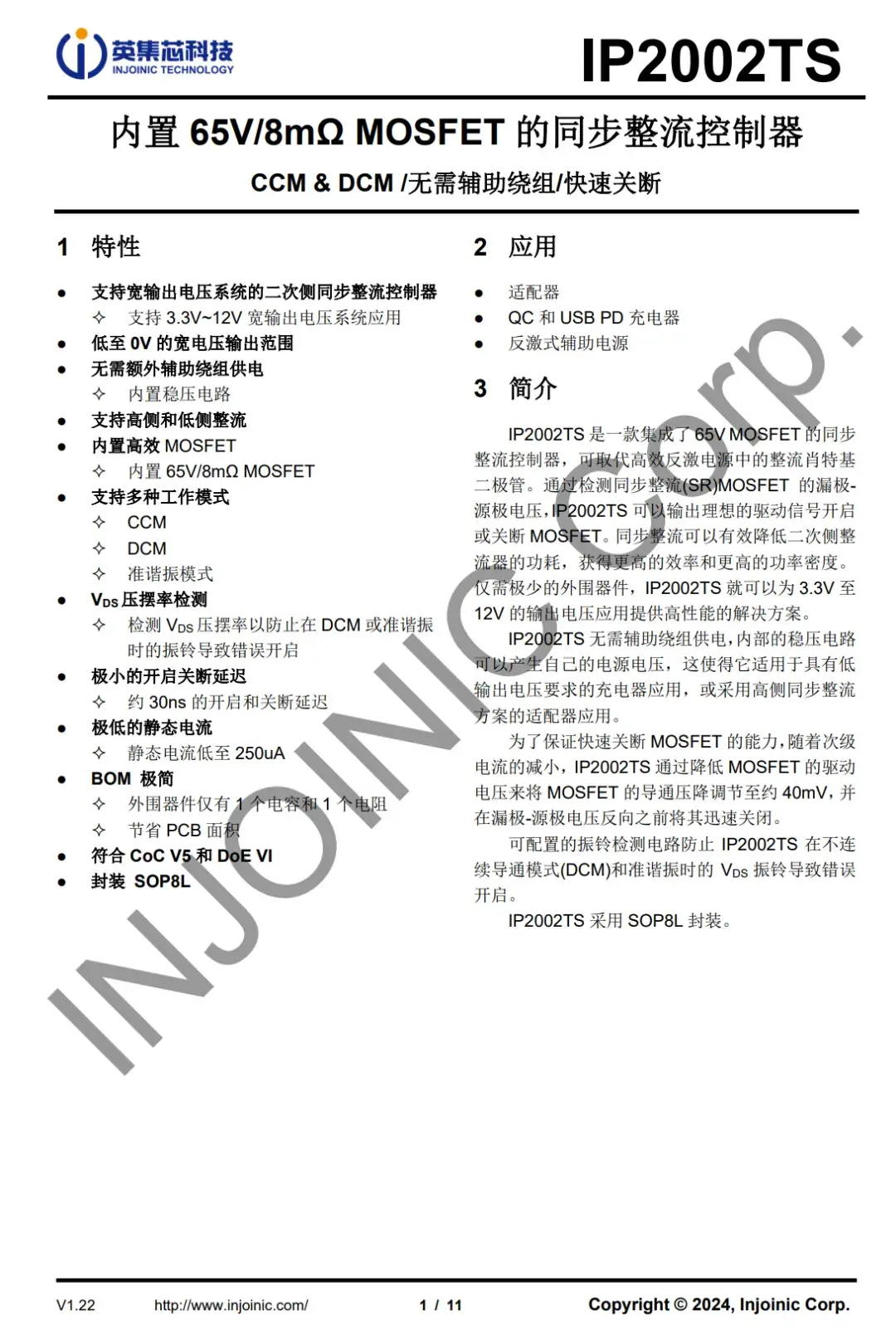

英集芯IP2002TS芯片内部集成同步整流控制器和65V耐压,8mΩ导阻的同步整流管,支持CCM、DCM和QR反激,用于取代肖特基二极管,提高电源的转换效率,芯片支持高侧和低侧同步整流应用,符合CoC V5和DoE VI。
IP2002TS还内置稳压电路,无需外部辅助绕组供电。芯片仅需一个电阻和一个电容,外围元件极简。IP2002TS支持3.3-12V宽范围输出应用,非常适用于快充充电器和电源适配器应用,采用SOP8L封装。
英集芯IP2233

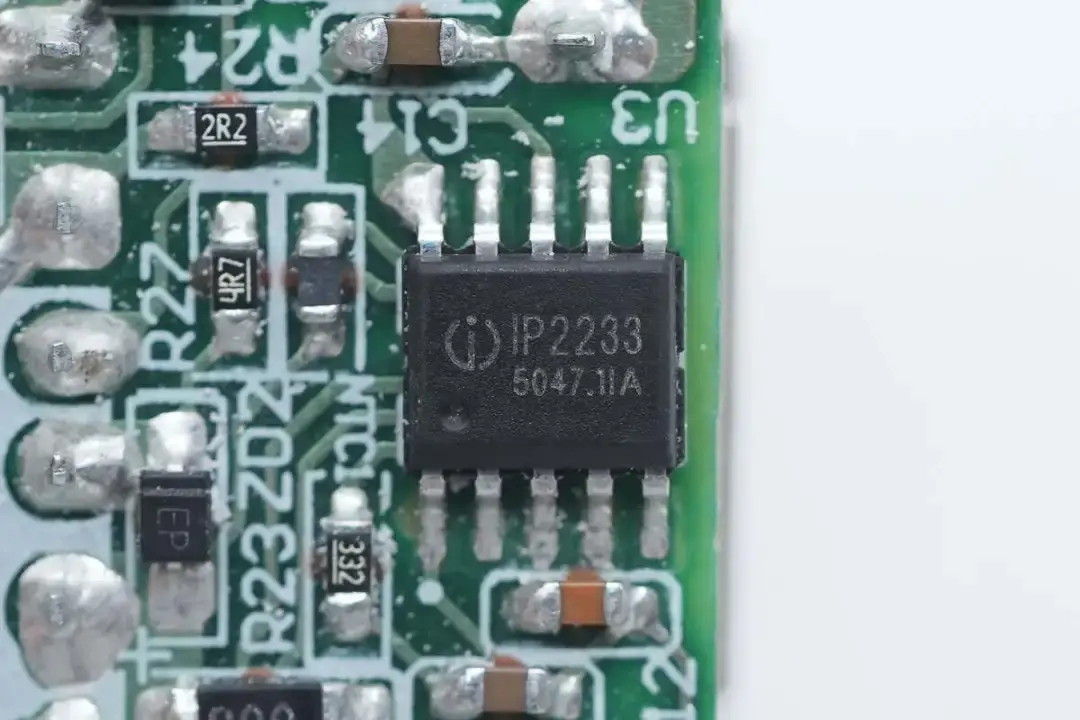

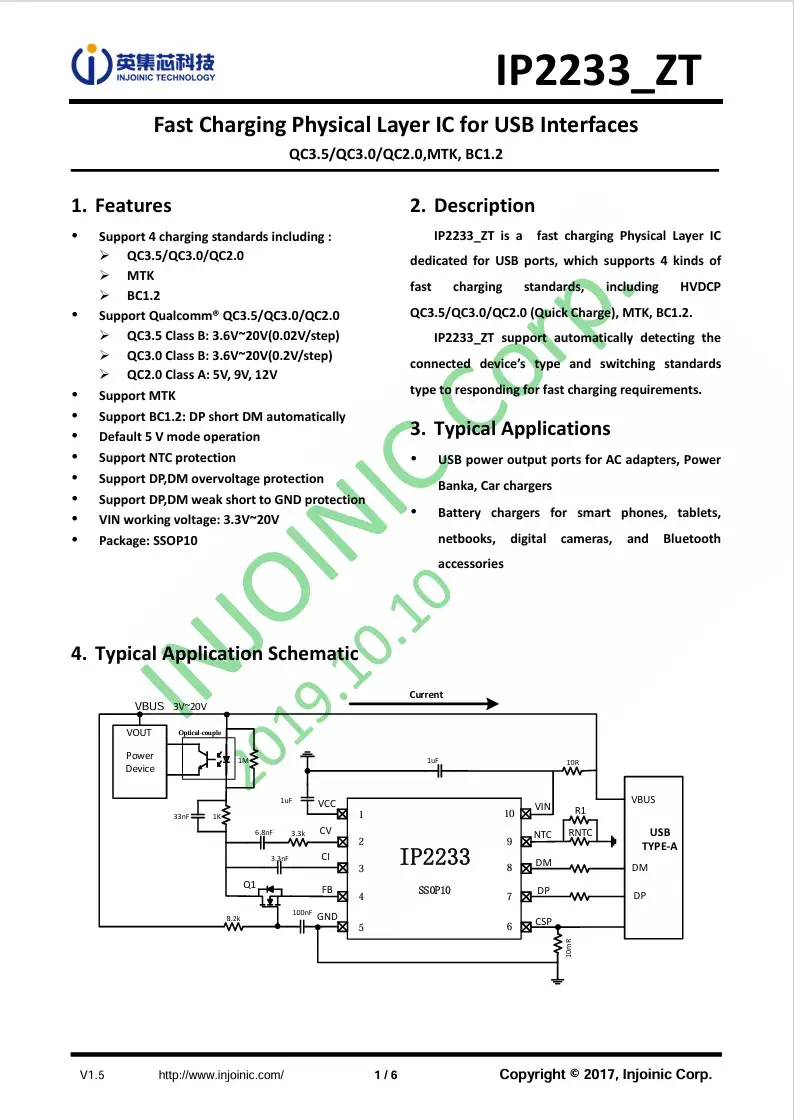

英集芯IP2233是一颗USB接口的快充芯片,芯片支持QC3.0/2.0快充,支持MTK PE快充,支持BC1.2充电协议。
IP2233支持NTC过热保护,具备DP、DM引脚过电压保护以及DP、DM引脚弱短路保护,采用SSOP10封装。
充电头网总结
魅族推出的Lucky 08配套充电器内置了英集芯AC-DC快充套片,一站式解决快充设计难题。该方案在初级主控层面采用了高效且低待机功耗的多模式反激控制器IP2006H,同步整流部分则采用了集成有65V耐压MOS的IP2002TS,省去了外部MOS管的需求,使得电路设计更为精简。而协议芯片选用的同样是来自英集芯的IP2233,该芯片支持QC3.0、QC2.0以及MTK PE等多种快充协议。三颗芯片协同工作,共同助力魅族配机快充实现33W快充输出。
充电头网了解到,深圳英集芯科技股份有限公司是一家专注于高性能、高品质数模混合芯片设计公司,主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯持续推出高性价比的智能数模混合芯片,提供的电源管理芯片和快充协议芯片广泛应用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。
