前言
华为Mate70将于11月下旬正式发布。UFCS是由信通院、华为、OPPO、vivo、小米等企业牵头,联合多家终端、芯片企业和产业界伙伴共同努力推出的新一代融合快充协议。华为一直在积极推动UFCS的发展,之前推出的多款旗舰平板电脑支持该快充协议,Mate70有望也会沿袭这一优势。
在充电宝等便携设备中,升降压芯片相较于传统的升压或降压方案,能够在更宽的电压范围内保持高效稳定的电能转换。这类芯片通常具有较高的转换效率和较小的压差,能够更好地应对电池电压变化,从而维持较高的充电速度,同时减少热损失,提升整体性能和使用寿命。
针对支持UFCS融合快充协议的充电宝升降压芯片,这些芯片可实现30W以上的充电功率。升降压芯片不仅能使充电宝的转换效率得到有效提高,集成UFCS融合快充协议还能减少协议芯片的需要,让整体集成度大大提高,提高产品的成本效益,开发出的充电宝也能实现跨品牌兼容性充电,为华为Mate70提供更高效的充电体验。
UFCS移动电源快充SOC芯片
充电头网精心统计了众多快充芯片企业所推出的多款支持UFCS融合快充协议的移动电源升降压SOC芯片,这类芯片具有超高集成度,能够有效减少外部元件需求,使PCB体积大幅减小,降低系统复杂度并简化的开发流程,使得工程师可以更快速地进行设计和调试,提升产品上市速度。

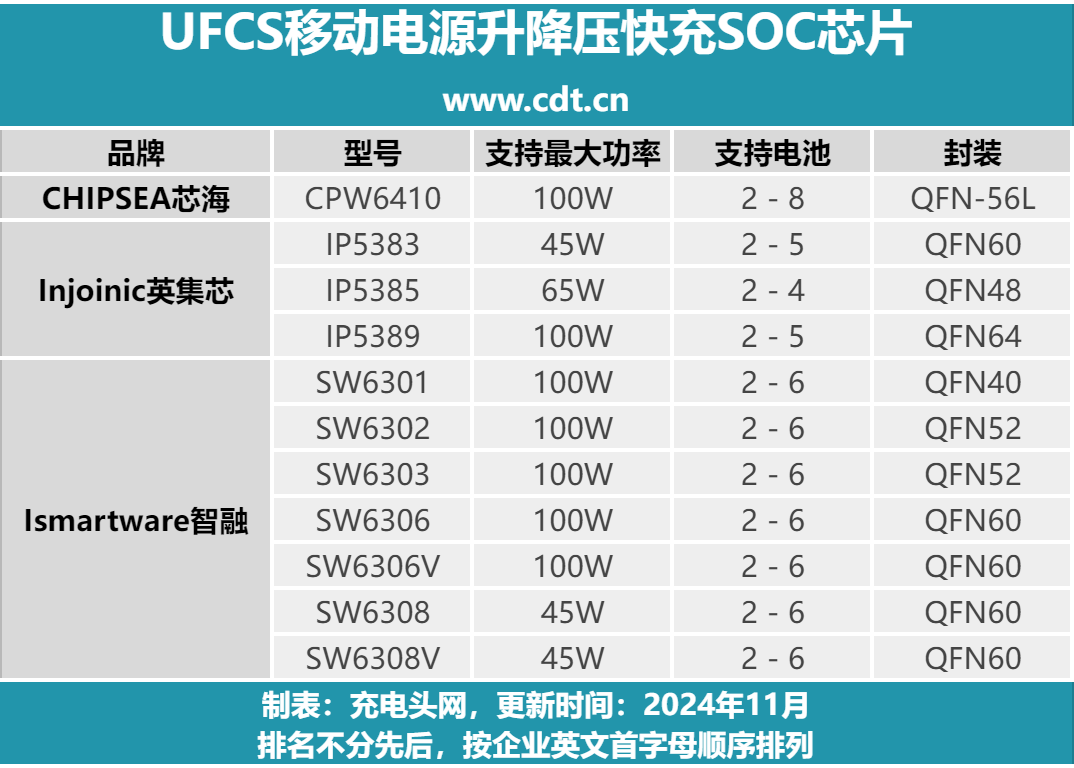

充电头网已将这些信息汇总整理形成了上表,详细展示了各家企业的主打产品及其相关特点。
排名不分先后,按英文首字母排序。
CHIPSEA芯海科技

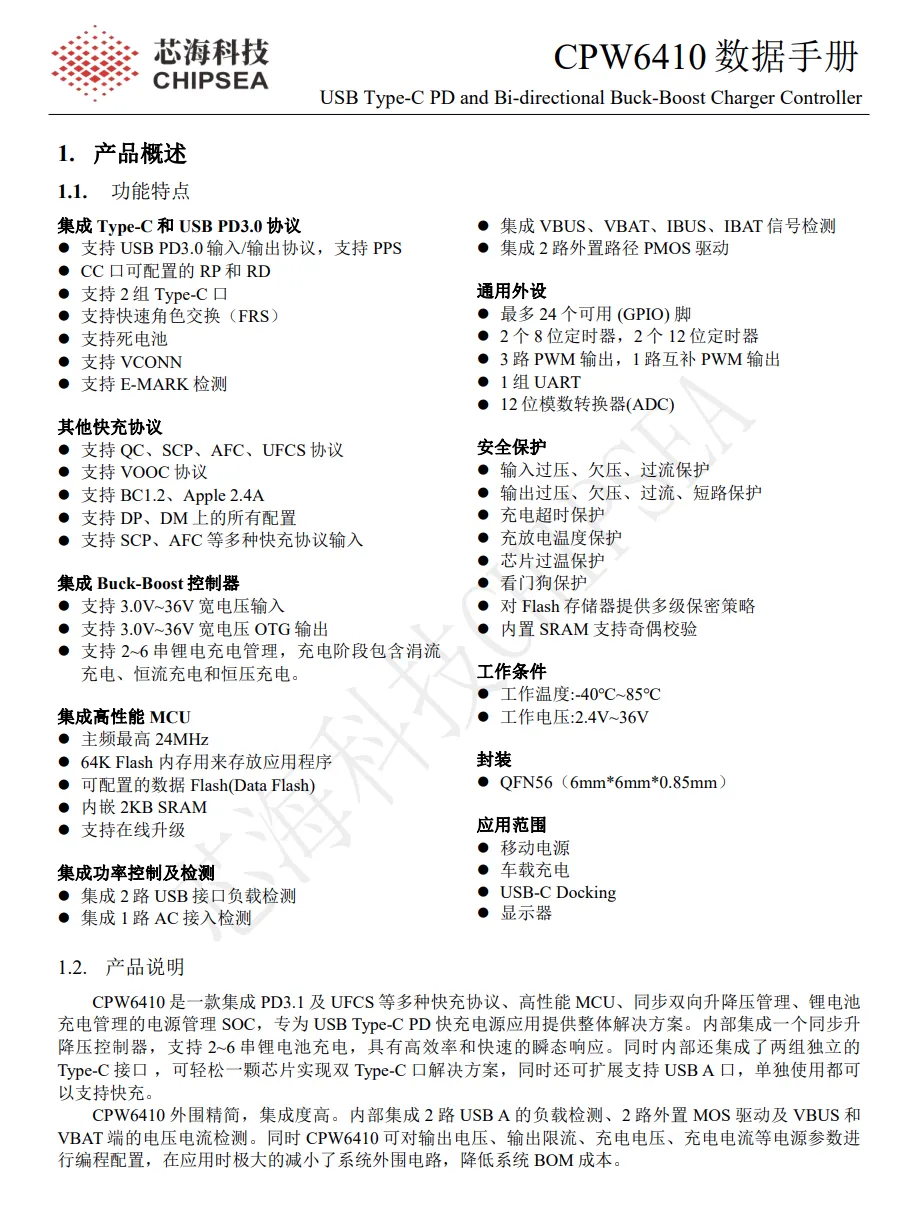

芯海CPW6410

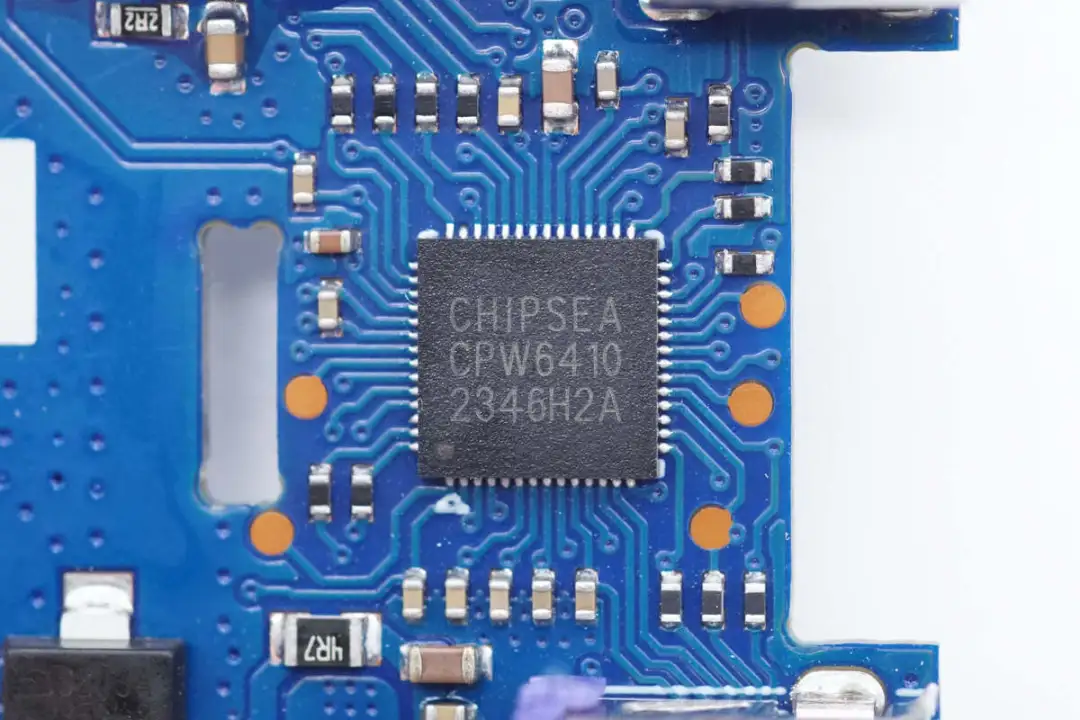

CPW6410是一款高性能的多协议PD快充Buck-Boost SoC芯片,适用于移动电源应用。芯片内置2K SRAM、64K Flash,支持4.15~4.5V的电压设置,最大可支持2~8串电池、100W的充放电,以及36V的输出电压。
CPW6410集成电压、电流检测模块和12bit ADC,拥有高精度的电量显示功能。适应PD3.0、UFCS等众多快充协议,支持CCA快充接口以及最高100W的功率输出。待机功耗小于150uA,内置过压、过流、短路、过温、低温以及边充边放保护等多种保护机制,并支持免拆机C口固件升级。
CPW6410具有放电效率高、功耗低、动态响应快、兼容性好的产品特性,通过了主流手机、平板、适配器的兼容性测试,20V5A输出@14.8V,效率高达96%,可广泛应用于户外电源、移动电源、电动工具、智能音箱、筋膜枪等细分应用领域。
相关阅读:
1、全面协议支持,高效电源管理,芯海推出多协议PD快充芯片CPW6410
应用案例:
INJOINIC英集芯

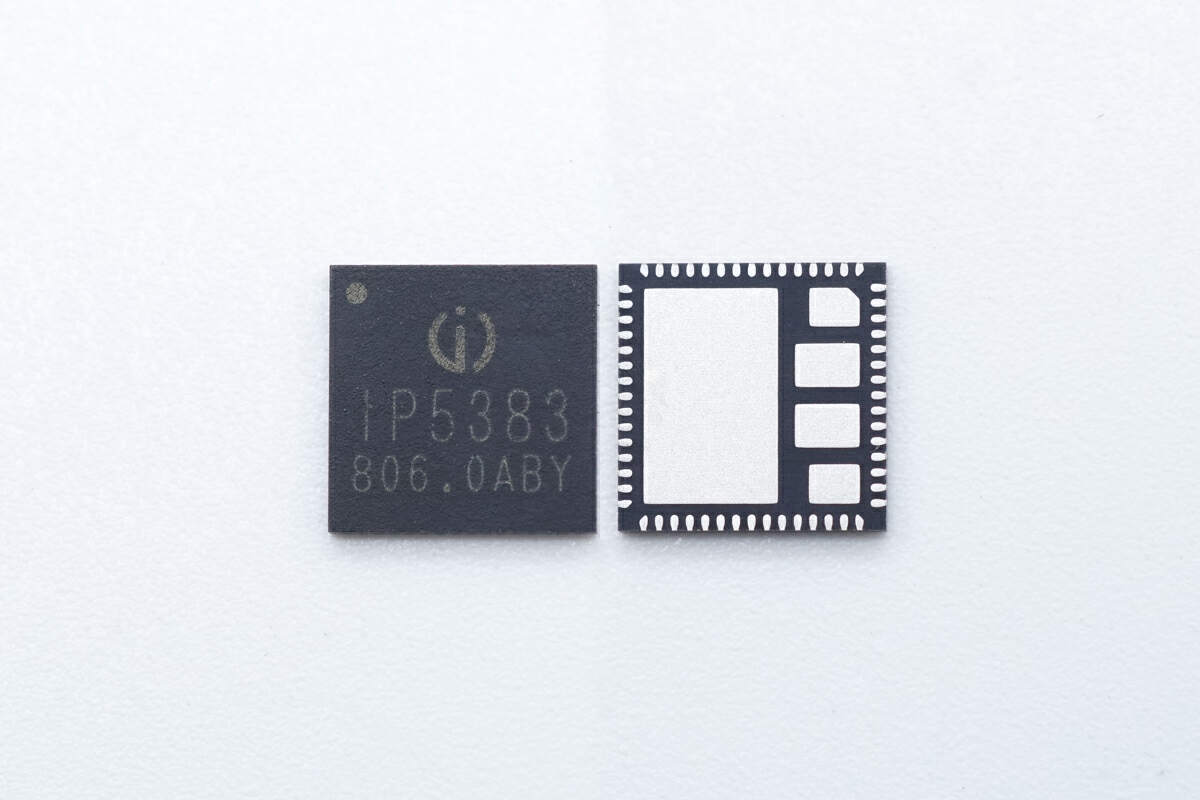

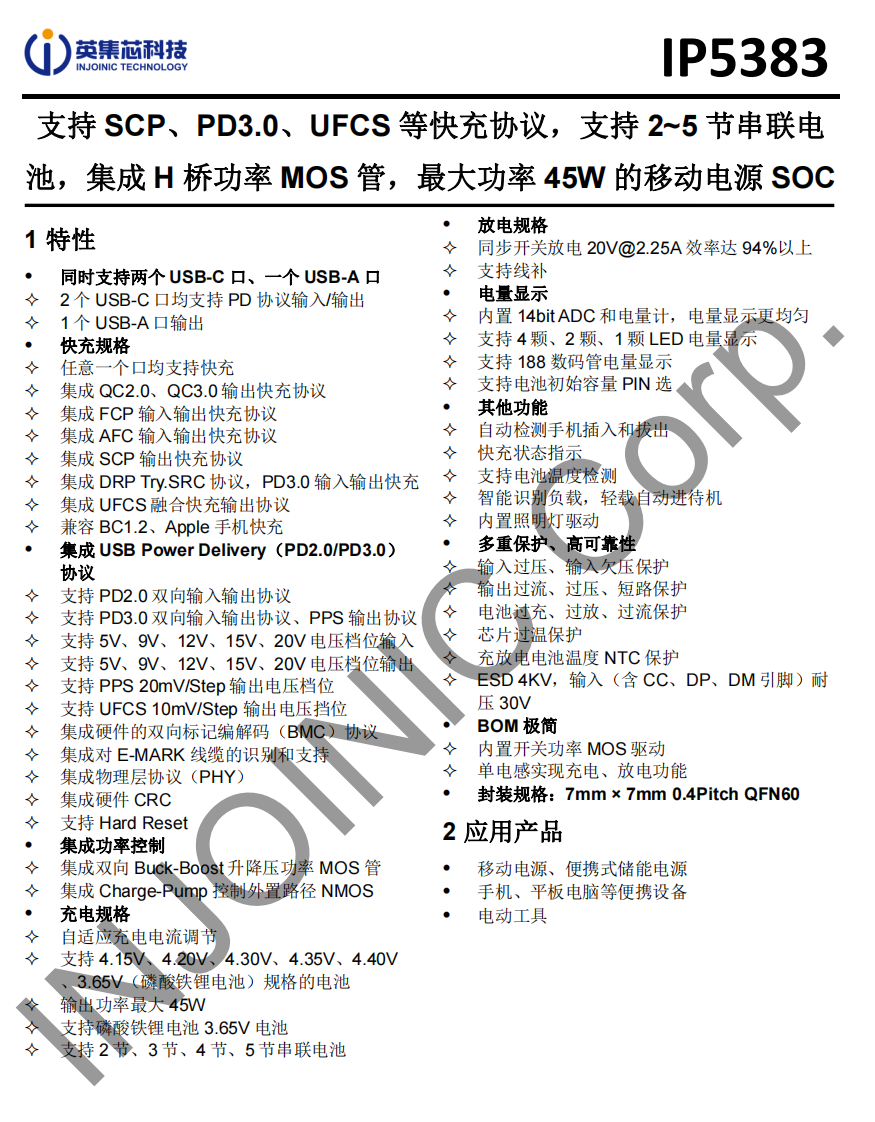

英集芯IP5383
英集芯的IP5383是一款高性能移动电源SOC,支持SCP、PD3.0、UFCS等多种快充协议,适用于2至5节串联电池组,最大输出功率可达45W。这款芯片集成了H桥功率MOS管,简化了电源管理,并提升了充电效率。
IP5383提供两个USB-C接口和一个USB-A接口,其中两个USB-C接口均支持PD协议的双向输入输出功能,USB-A接口则提供输入功能。该芯片支持多种快充协议,包括QC2.0、QC3.0、SCP、FCP和AFC,同时支持UFCS 10mW/Step输出电压调节,并兼容BC1.2和Apple设备协议,使其能够灵活为多种设备充电。
此外,IP5383集成了PD2.0/PD3.0的双向供电协议,支持PPS输出功能,可实现5V、9V、12V、15V和20V的多级电压输入输出。芯片内置E-MARK线缆识别、BMC协议的固定电压输出和自动电压识别功能,确保安全高效的充电过程。在电池管理方面,IP5383具备自动电池充放电管理功能,支持2至5节串联电池的配置。
IP5383还内置了过压、欠压、过流、过温和短路等多重保护机制。其强大的放电系统包含14位ADC,可精确测量温度和电流,并通过4段LED实时显示充放电状态。此外,IP5383具备高达4kV的ESD防护设计,增强了芯片的可靠性。
IP5383采用7mm x 7mm的QFN60封装,非常适合用于移动电源、手机、平板等便携电子设备。
英集芯IP5385

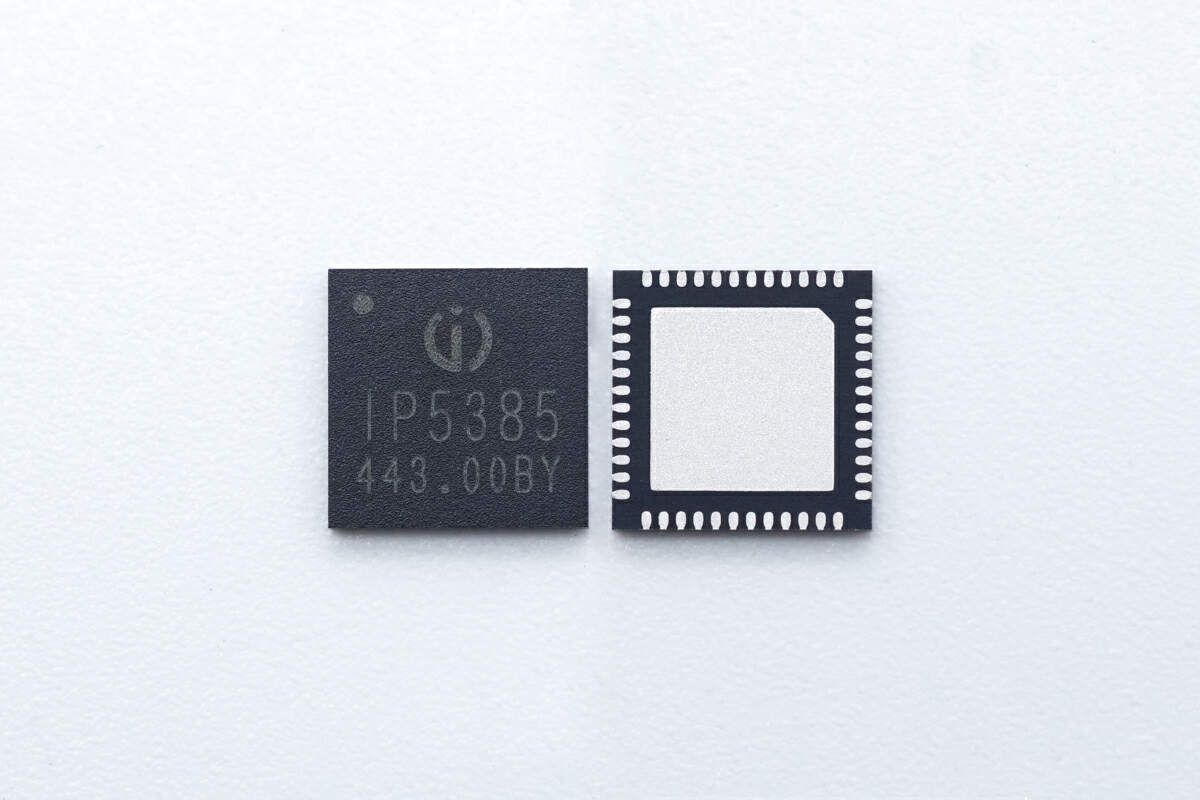

英集芯P5385是业界首款集成UFCS融合快充的移动电源同步升降压SOC,芯片内部集成快充协议芯片,MCU,同步升降压控制器。芯片支持2-4串锂电池和磷酸铁锂电池,通过外置MOS管和电感,即可组成65W功率的双向快充移动电源。
英集芯IP5385支持两个USB-A输出接口,支持一个双向USB-C接口,支持Lightning接口输入或USB-C接口输入输出。其中任一接口均支持快充,芯片支持UFCS快充,PD3.0和PPS快充,华为SCP,FCP等快充协议。
英集芯IP5385内置双向同步升降压驱动器,内部集成电荷泵,支持使用高性能NMOS用于开关管和路径管理。芯片搭配电感和同步开关管,以及对应接口的路径管理管,即可组成完整的2-4串电池,多接口的大功率快充移动电源。支持65W充放电功率,满足移动电源,储能电源以及便携设备和电动工具应用。
相关阅读:

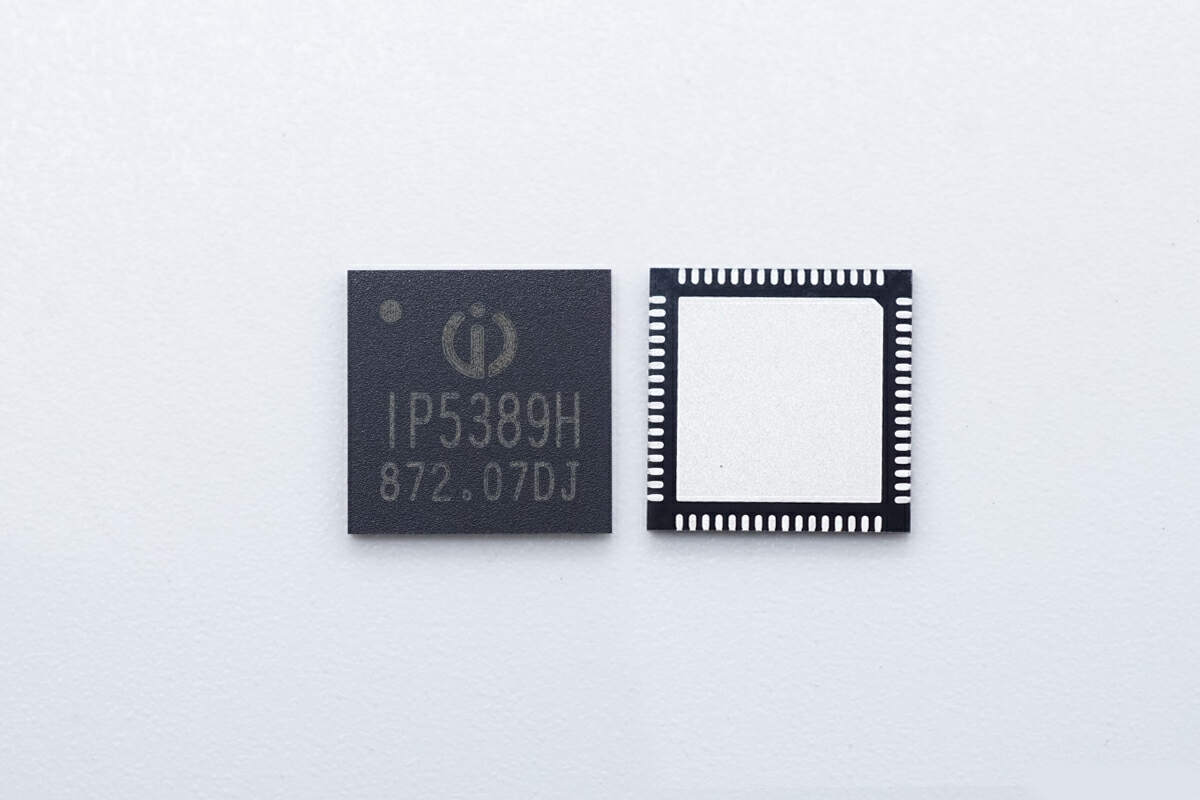

英集芯IP5389

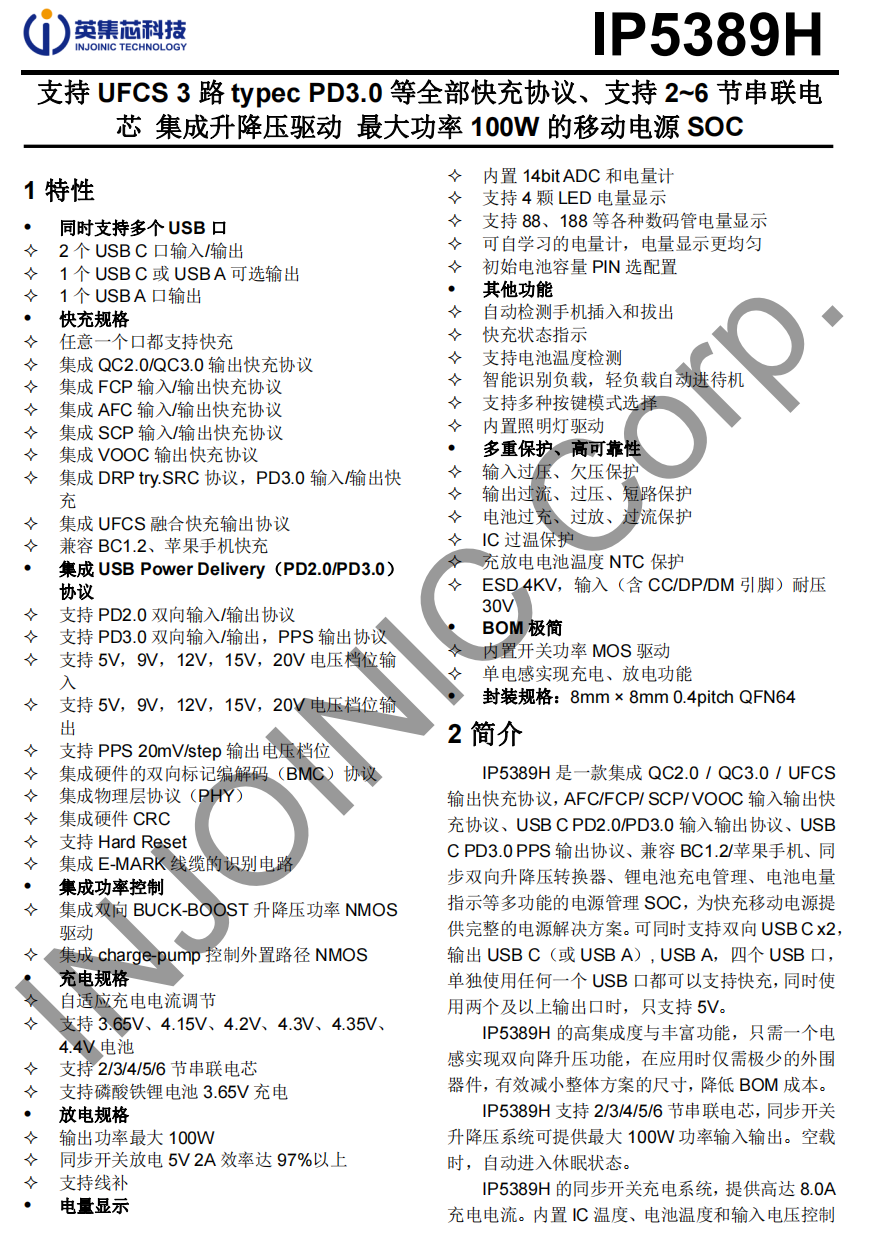

英集芯IP5389H是一款移动电源主控芯片,这颗芯片内部集成同步升降压控制器,支持多种快充协议,支持2-6节电池应用,最大输出功率达100W。芯片支持两个USB-C接口输入输出或支持一个USB-C接口或者USB-A口输出,任一接口均支持快充。
IP5389H支持丰富的快充协议,支持包括UFCS融合快充在内的多种快充协议,支持协议定制。芯片内部集成双向同步升降压控制器,集成电荷泵驱动外置NMOS,芯片支持自适应充电电流调节,支持磷酸铁锂,三元和高压锂电池应用。
芯片内部还集成库仑计,集成14位ADC,支持4颗LED电量指示,或88/188数码管电量显示,支持通过电阻设定电池容量,支持自学习电池电量,实现精准的电量显示。芯片具备自动检测设备接入和拔出功能,具备快充状态指示,支持电池温度检测和多功能按键等功能,采用QFN64封装。
iSmartWare智融科技

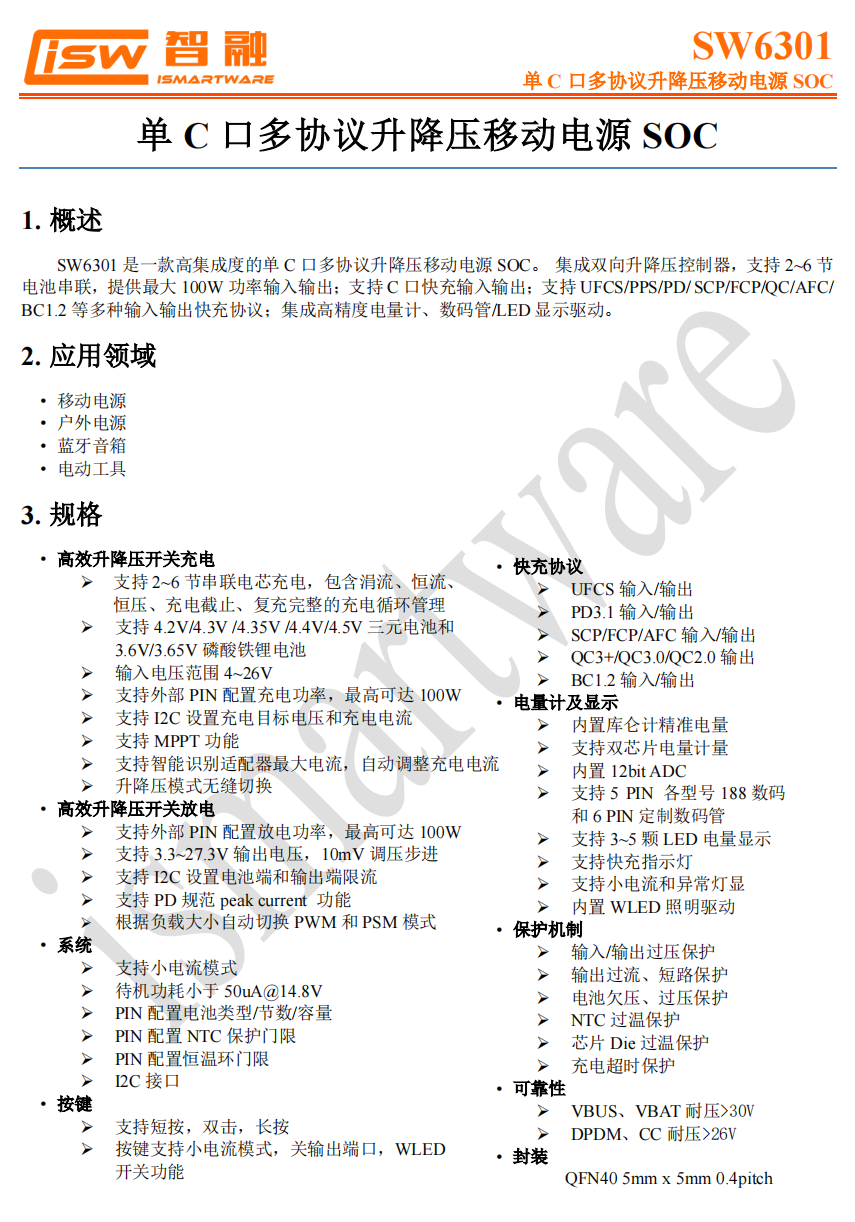

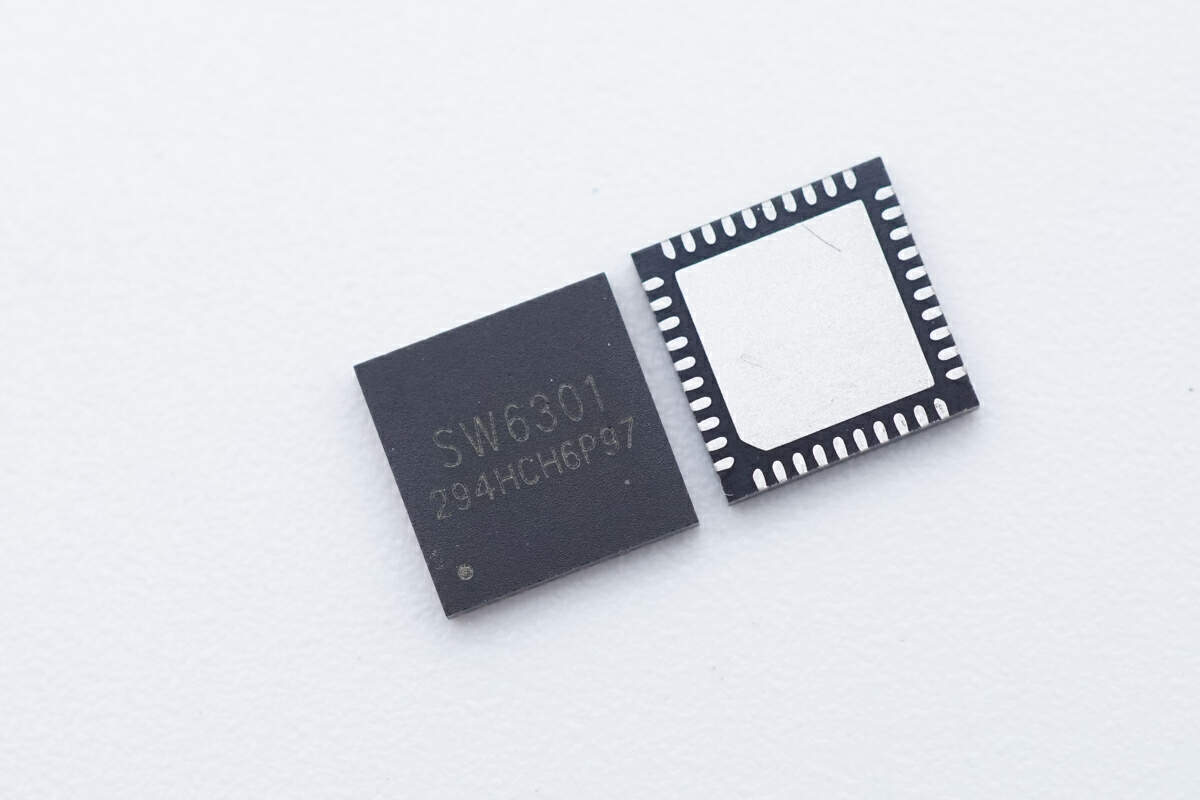

智融科技SW6301
SW6301是一款支持单C口快充的高性能移动电源SOC芯片,具有4V至26V的输入电压范围,同时支持2至6节电池串联,可提供高达100W的功率输入输出。
SW6301具备广泛的快充协议支持,通过UFCS融合快充标准,支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议,支持I2C设置充电目标电压、充电电流、电池端和输出端限流,支持3-5颗LED电量显示以及188数码管显示,使用户能够轻松了解设备的性能和状态,提供更直观的使用体验。
SW6301采用QFN5*5-40封装,保证了其易于集成和应用。

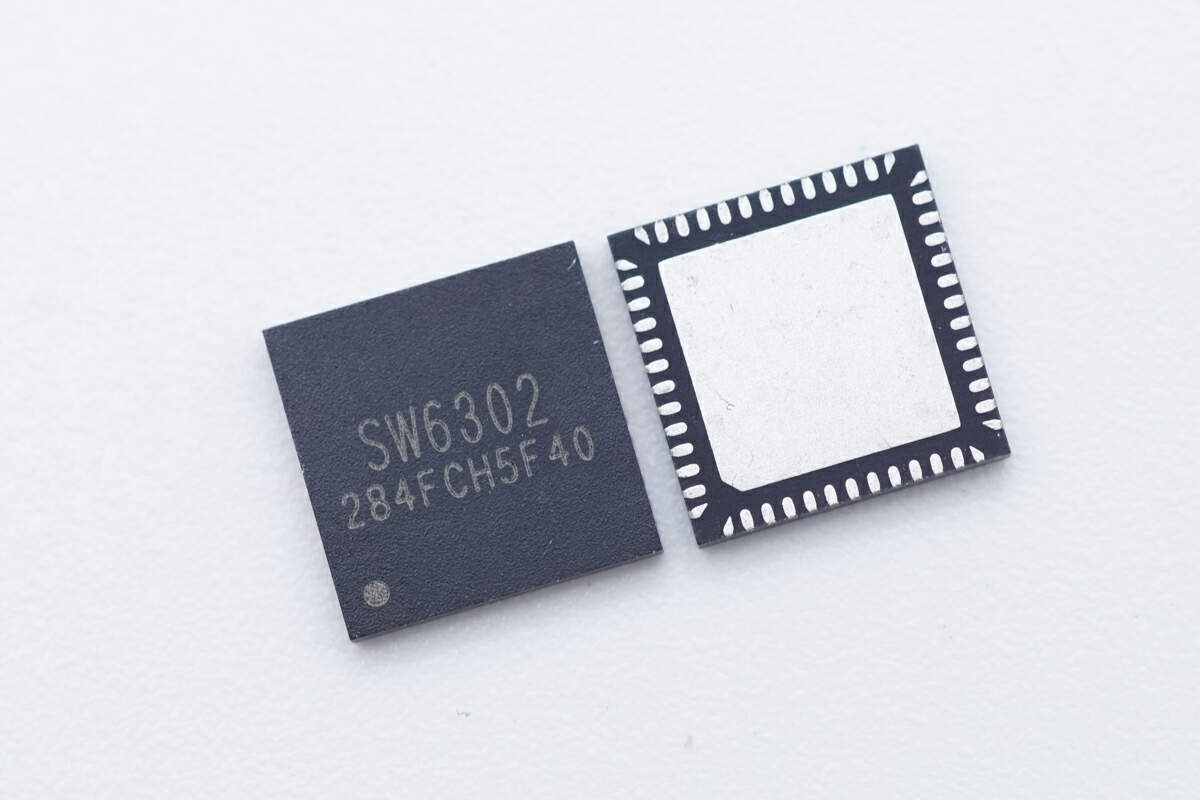

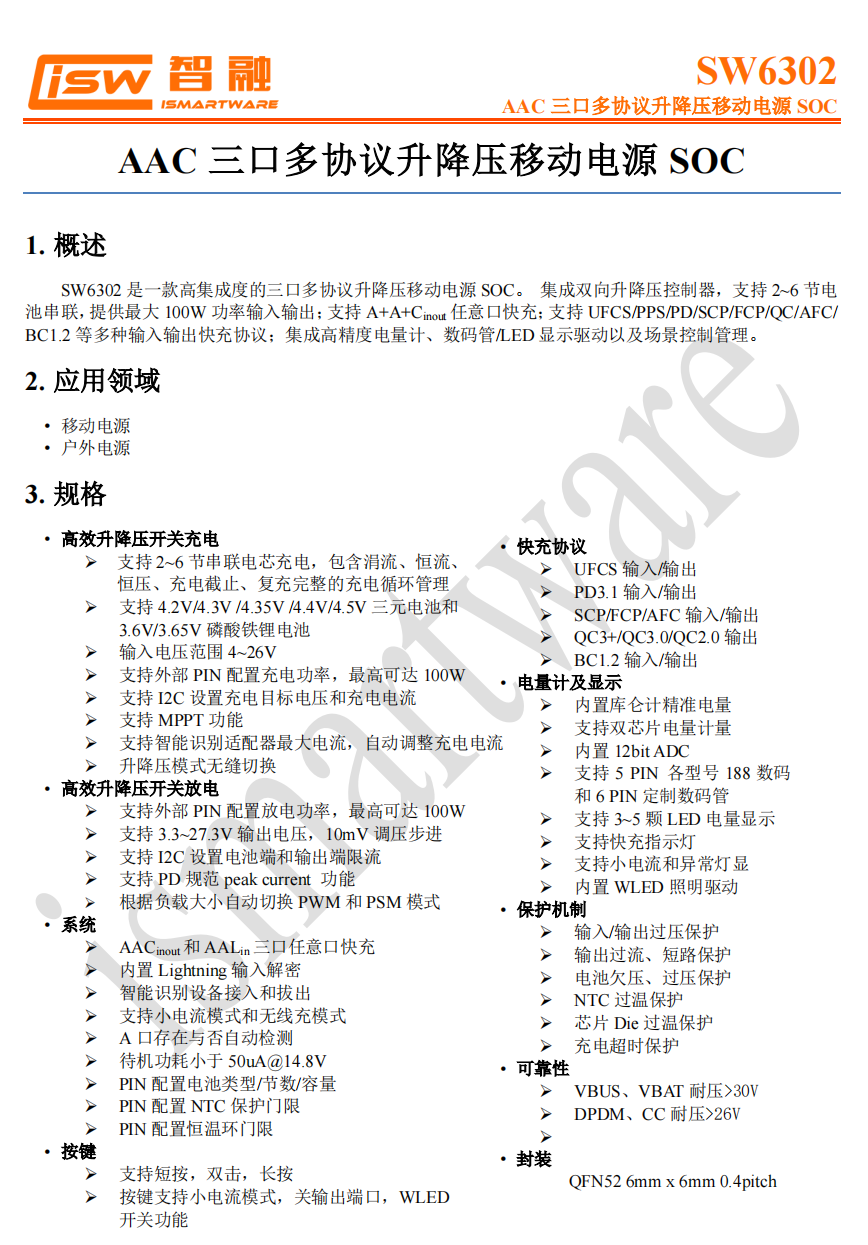

智融科技SW6302
SW6302是一款支持A+A+C三口快充的高性能移动电源SOC芯片,具有4V至26V的输入电压范围,同时支持2至6节电池串联,可提供高达100W的功率输入输出。
SW6302具备广泛的快充协议支持,通过UFCS融合快充标准,支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议,确保出色的兼容性和充电效率。
同时,用户可通过I2C界面轻松设置充电目标电压和电流,同时支持3-5颗LED电量显示以及188数码管显示,使用户能够轻松了解设备的性能和状态,提供更直观的使用体验。SW6302采用QFN6*6-52封装,保证了其易于集成和应用。

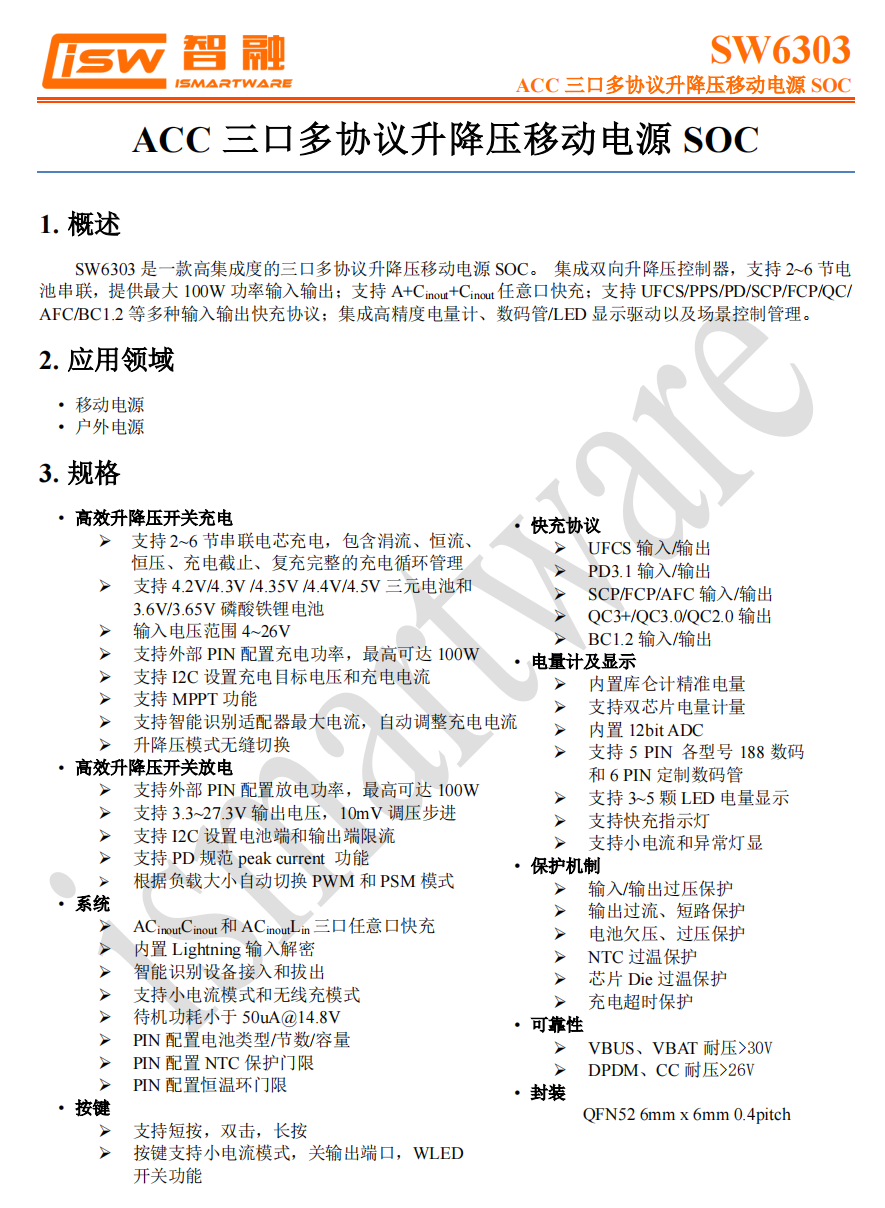

智融科技SW6303

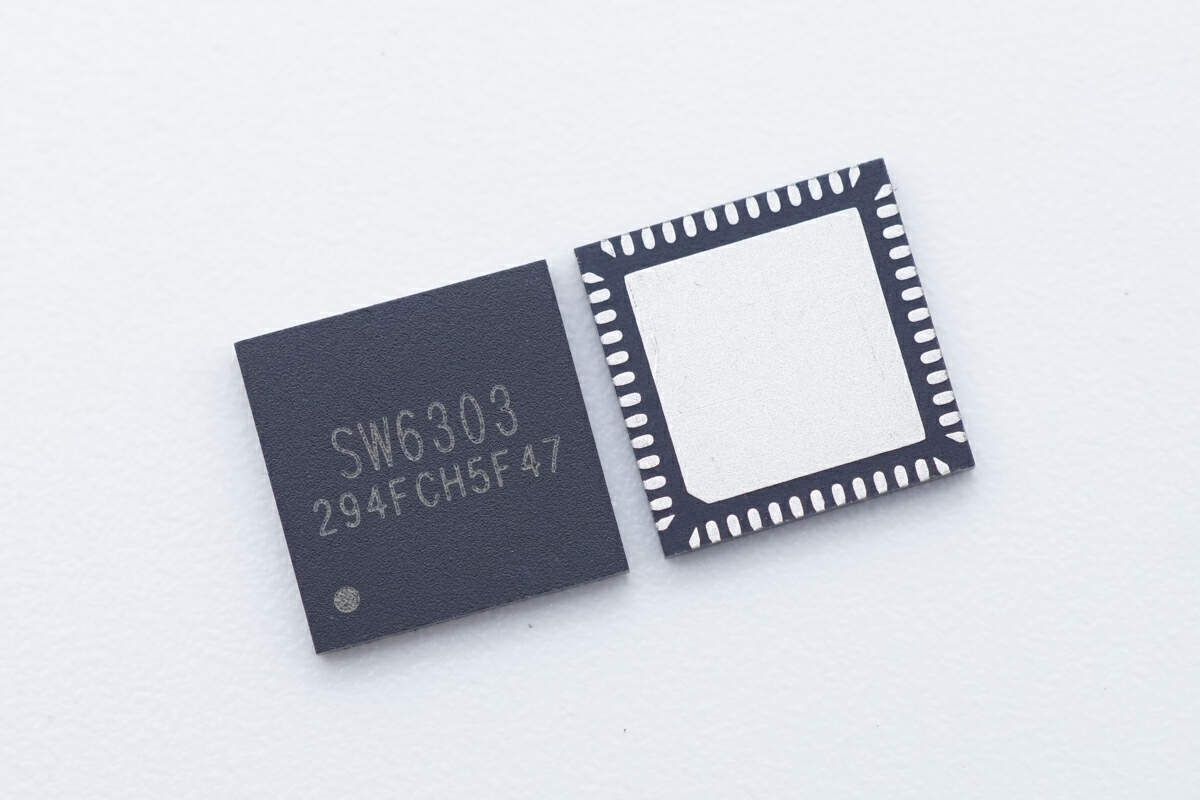

SW6303是一款支持A+C+C三口快充的高性能移动电源SOC芯片,具有4V至26V的输入电压范围,同时支持2至6节电池串联,可提供高达100W的功率输入输出。
SW6303具备广泛的快充协议支持,通过UFCS融合快充标准,支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议,确保出色的兼容性和充电效率。
同时,用户可通过I2C界面轻松设置充电目标电压和电流,同时支持3-5颗LED电量显示以及188数码管显示,使用户能够轻松了解设备的性能和状态,提供更直观的使用体验。SW6303采用QFN6*6-52封装,保证了其易于集成和应用。
智融科技SW6306

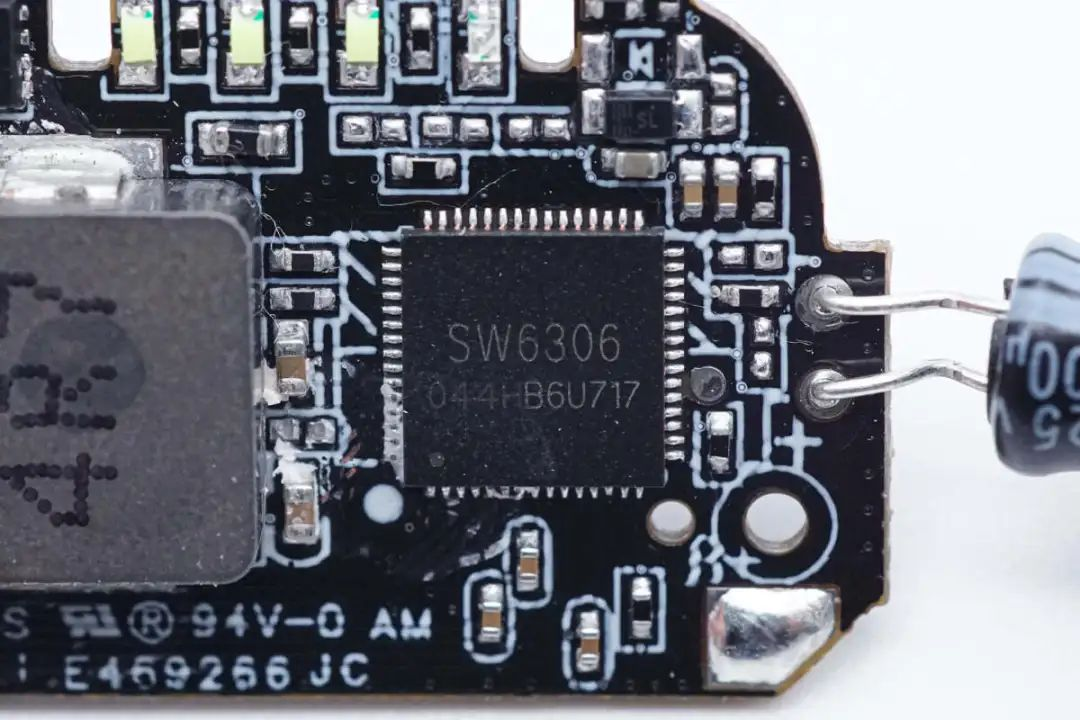

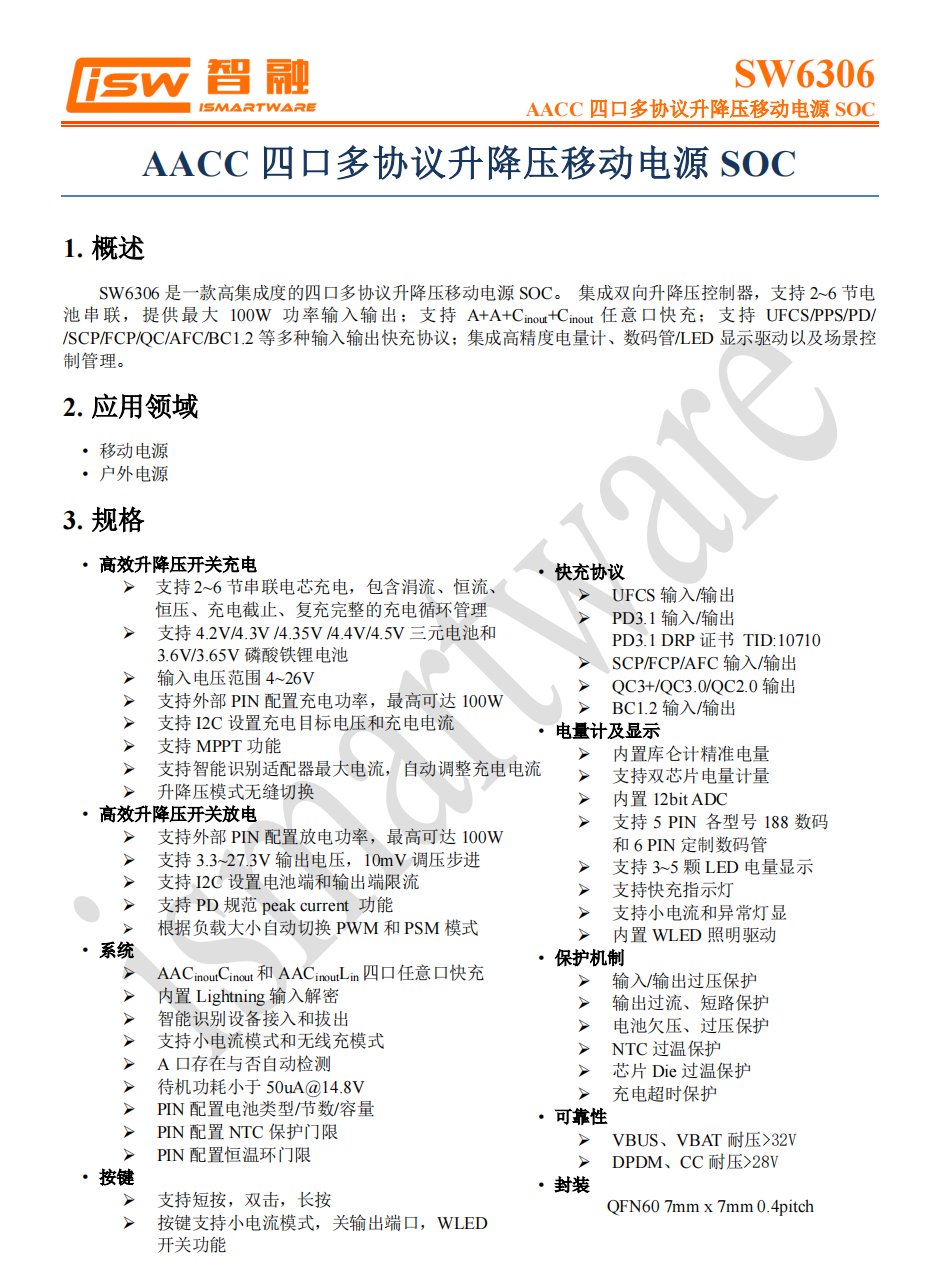

智融SW6306是一款高集成度的四口多协议升降压移动电源SOC,集成双向升降压控制器,高效升降压开关充放电,可为2-6节锂电池以及2-7节磷酸铁锂电池充电,提供了完整的充电循环管理,包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306内部集成无线充端口,支持直写输出功率,使Qi2.0模块省略内部升压/降压电路,超低待机,可实现MFI+QI2.0+PD多认证。
智融SW6306适用于4.2V/4.3V/4.35V/4.4V三元电池和3.6V/3.65V磷酸铁锂电池,输入电压范围为4~26V,输出电压为3.3~26V,并拥有10mV调压步进,用户可以通过外部PIN配置充电功率与放电功率,最高可达100W,支持I2C设置充电目标电压、充电电流、电池端和输出端限流,以及MPPT功能,可以进行太阳能面板充电、智能识别适配器最大电流并自动调整充电电流,无缝切换升降压模式,以及根据负载大小自动切换PWM和PFM模式,以提供更灵活的充电管理方案。
智融SW6306支持2C2A四口快充,支持按键功能,可识别短按、双击、长按,并支持小电流模式,带有可关输出端口、WLED开关功能,支持数码管和LED电量显示,内置库伦计与12bit ADC,还支持双芯片电量计量,确保在使用过程中能够实时掌握电量信息,支持包括UFCS融合快充标准、PD3.1、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议,能够带来超强兼容的快充体验。
智融SW6306具有极高可靠性,带有多种保护机制,满足新国标认证,编号GB4943.1-2022,并符合UL62368规范;VBUS、VBAT耐压超过32V,DPDM、CC耐压超过28V,芯片级HBM大于4K。其采用QFN60封装,整体尺寸为7mmx7mmx0.4pitch,结构小巧紧凑,可应用在移动电源、户外电源领域上。
相关阅读:
1、通过PD3.1 DRP+UFCS双认证,四口多协议升降压移动电源SOC智融SW6306
应用案例:
1、智融SW6306获倍思BUFF礼盒30W磁吸移动电源采用
3、拆解报告:倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源
智融科技SW6306V

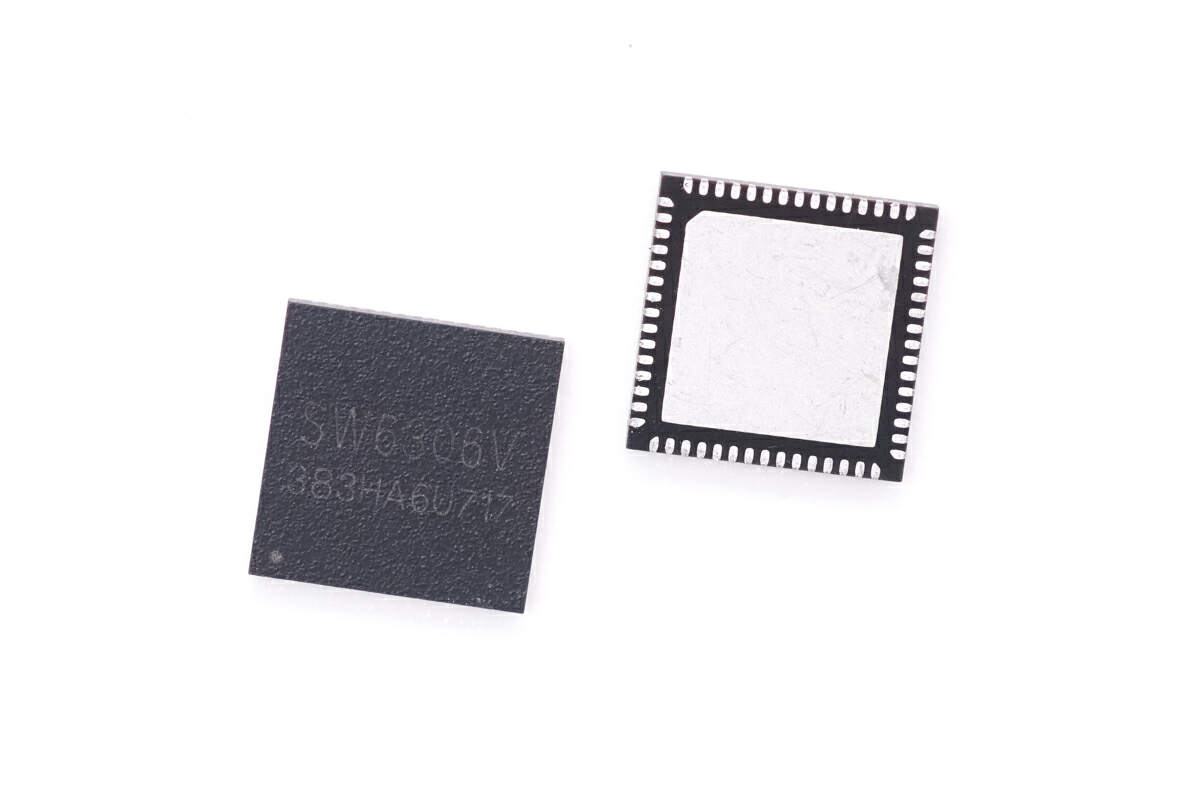

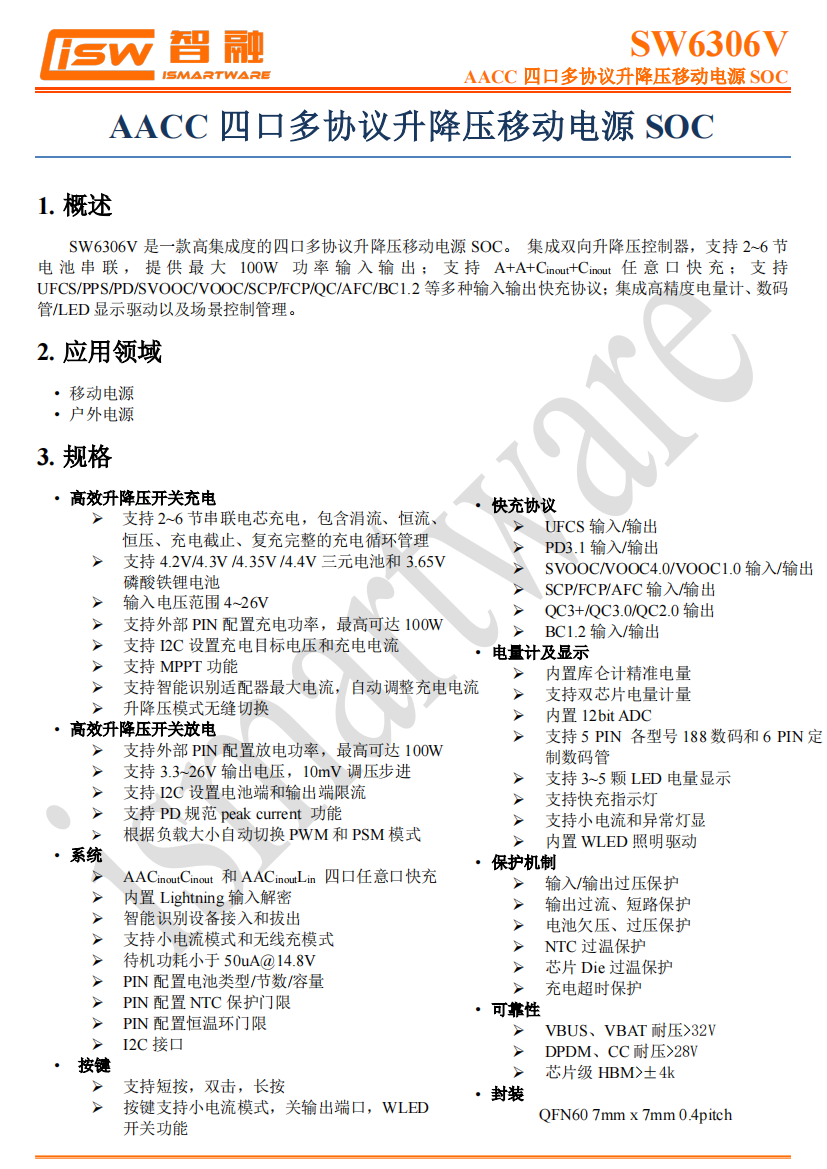

智融SW6306V是一款高集成度的四口多协议升降压移动电源SOC,跟SW6306的区别是SW6306V额外支持VOOC快充协议,兼容性更佳。这款芯片集成双向升降压控制器,高效升降压开关充放电,可为2-6节锂电池以及2-7节磷酸铁锂电池充电,提供了完整的充电循环管理,包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306V支持2C2A四口快充,适用于4.2V/4.3V/4.35V/4.4V三元电池和3.65V磷酸铁锂电池,输入电压范围为4~26V,输出电压为3.3~26V,并拥有10mV调压步进,用户可以通过外部PIN配置充电功率与放电功率,最高可达100W,支持I2C设置充电目标电压、充电电流、电池端和输出端限流,以及MPPT功能,可以进行太阳能面板充电、智能识别适配器最大电流并自动调整充电电流,无缝切换升降压模式,以及根据负载大小自动切换PWM和PFM模式,以提供更灵活的充电管理方案。
智融SW6306V具有极高可靠性,VBUS、VBAT耐压超过32V,DPDM、CC耐压超过28V,芯片级HBM大于4K。其采用QFN60封装,整体尺寸为7mmx7mmx0.4pitch,结构小巧紧凑,可应用在移动电源、户外电源领域上。
相关阅读:
1、充放电功率高达100W,智融推出四口多协议升降压移动电源单芯片SW6306V
智融科技SW6308

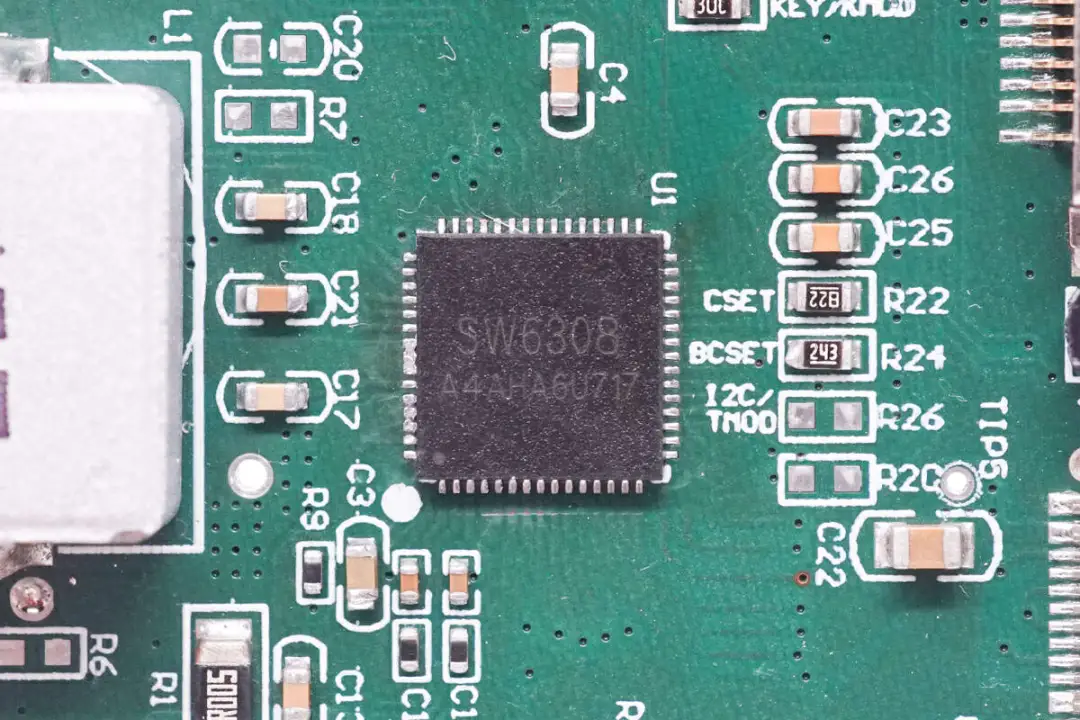

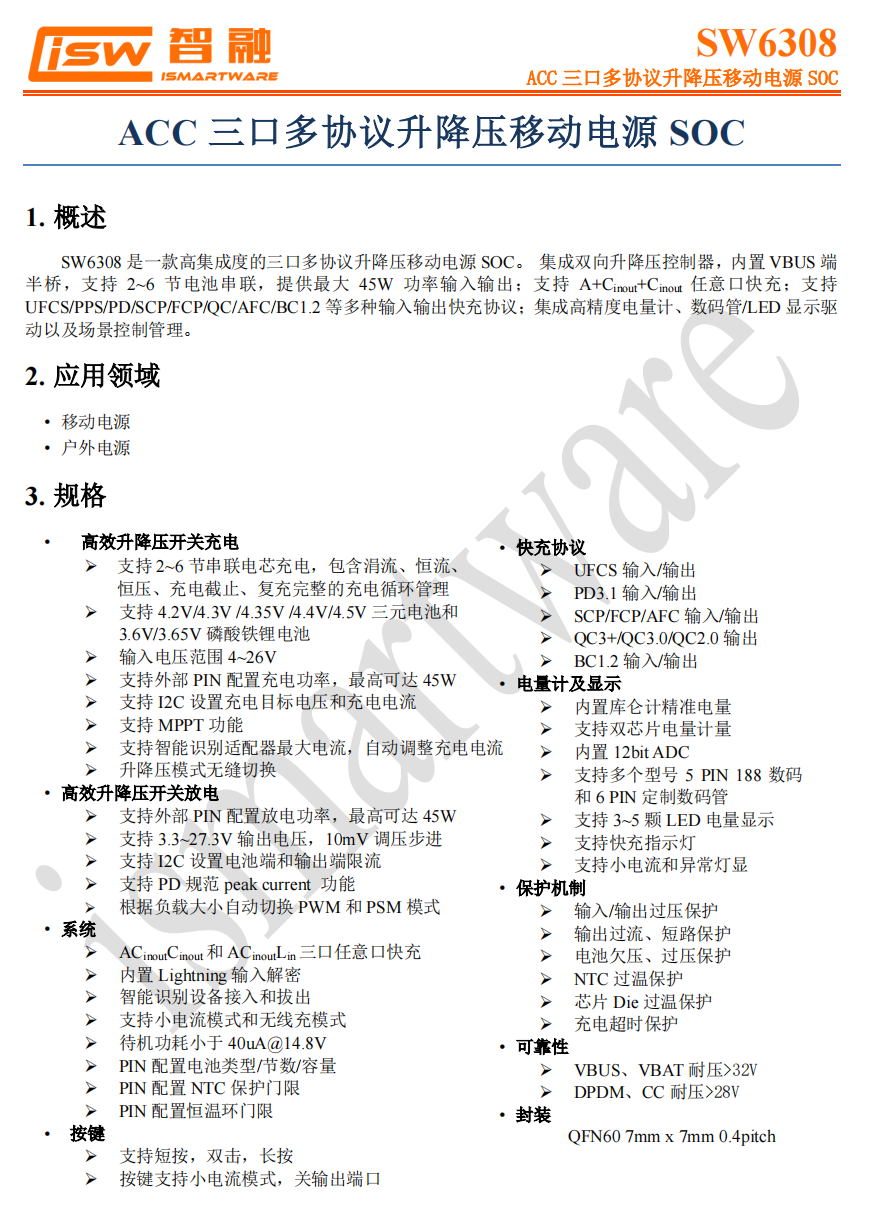

智融SW6308是一款支持USB-C,USB-A和Lightning接口的高性能移动电源SOC芯片,具有4V至26V的输入电压范围,同时支持2-6节电池串联应用,可提供高达45W的输入输出。
SW6308具备广泛的快充协议支持,通过UFCS融合快充标准,支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议,确保出色的兼容性和充电效率。芯片内部集成两颗开关管,支持3-5颗LED电量显示以及188数码管显示,SW6308采用QFN7*7-60封装,外围元件精简。
相关阅读:
1、支持UFCS融合快充,智融SW6308 45W多口快充移动电源方案解析
2、Qi2无线充模组最佳伴侣,智融SW6308 45W快充移动电源方案解析
应用案例:
1、拆解报告:爱沃可10000mAh 30W磁吸自带线充电宝

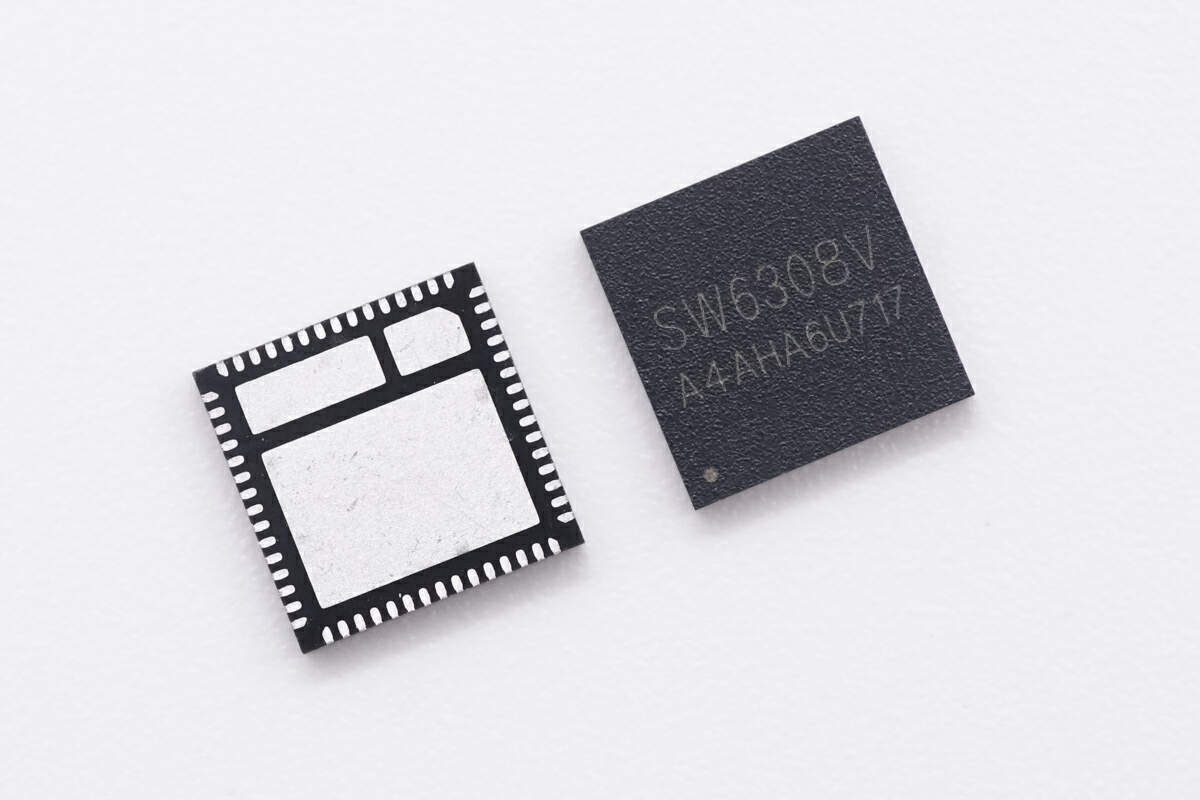

智融科技SW6308V

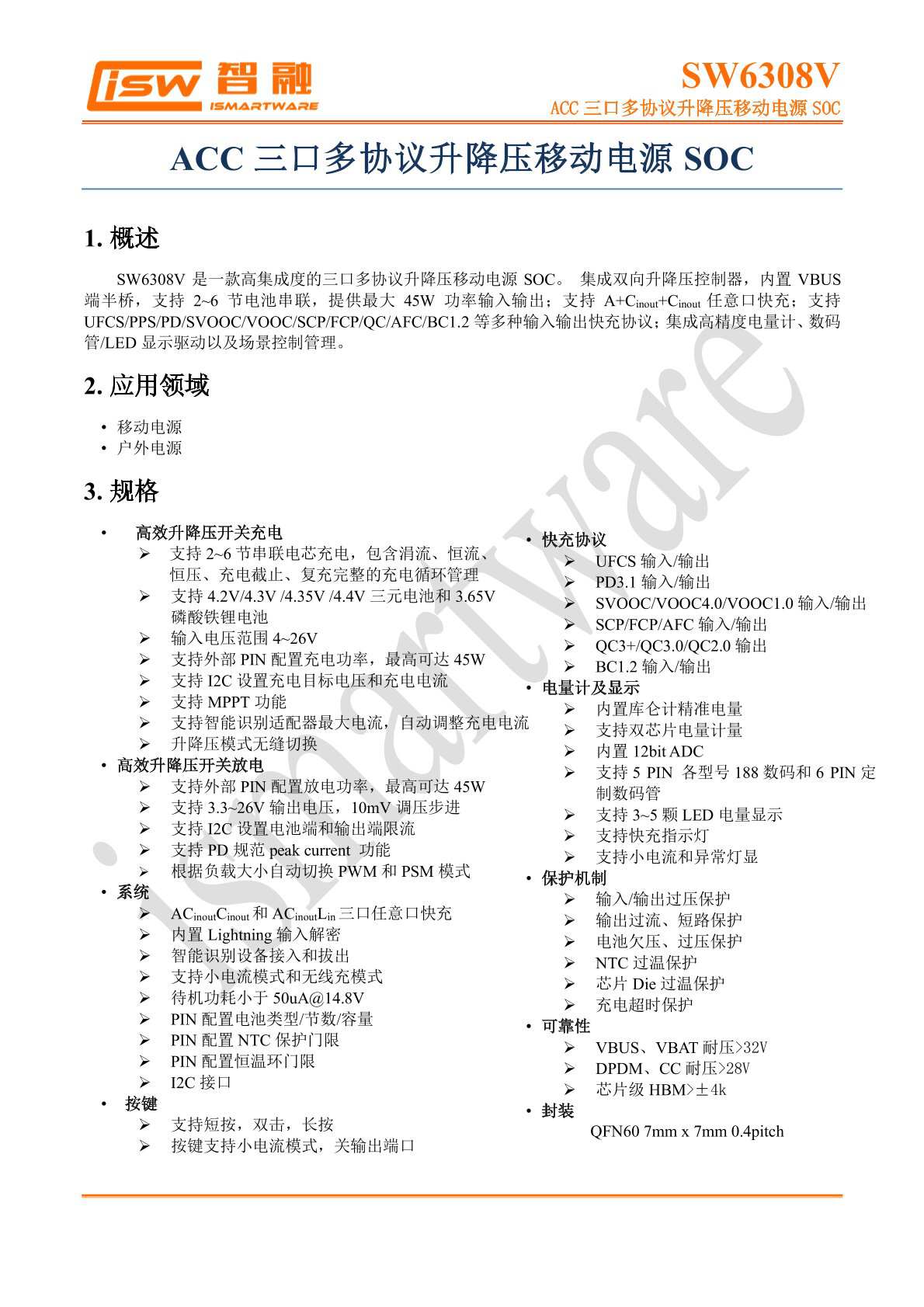

SW6308V是一款支持A+C+C三口快充的高性能移动电源SOC芯片,跟SW6308的区别是SW6308V额外支持VOOC快充协议,兼容性更佳。这款芯片具有4V至26V的输入电压范围,同时支持2至6节电池串联,可提供高达100W的功率输入输出。
SW6308V具备广泛的快充协议支持,通过UFCS融合快充标准,支持PD、SCP、FCP、AFC、QC、VOOC、SFCP等市面主流快充协议,确保出色的兼容性和充电效率。
同时,用户支持I2C设置充电目标电压、充电电流、电池端和输出端限流,同时支持3-5颗LED电量显示以及188数码管显示,使用户能够轻松了解设备的性能和状态,提供更直观的使用体验。SW6308V采用QFN7*7-60封装,保证了其易于集成和应用。
充电头网总结
本文汇总了多家快充芯片参展商推出的多款支持UFCS融合快充协议的升降压芯片,这些芯片将协议IC与升降压控制器合二为一,集成到一个封装内部,可大大简化充电器的开发调试流程,降低应用门槛,同时也能让充电器的整体集成度变高,符合市场大众对于便携性和紧凑设计的追求,有效提高了用户的便携与充电体验。
