前言
充电头网拿到了黑鲨新推出的一款20000mAh移动电源，这款移动电源具备1A1C两个USB接口，并配备一根USB-C自带线，C口和C线支持40W输入和55W输出。A口则支持UFCS 33W和QC 30W输出。移动电源机身雕刻机械元素纹饰，黑色背景配荧光绿的设计，外观十分酷炫。
充电头网通过拆解发现，移动电源管理方案来自CHIPSEA芯海科技，采用型号CPW6410的移动电源SOC，是一颗集成 PD3.1及UFCS等多种快充协议、高性能MCU、同步双向升降压管理、锂电池充电管理的电源管理SOC芯片。CPW6410功能集成度高，真正做到了“一芯多用”，降低了电路设计难度，精简外围电路。
其内置两节GPC格林德软包电池，串联成组。单颗电芯标称电压3.6V，标称容量10000mAh。下面一起来看产品详情。
黑鲨55W自带线移动电源开箱
按照惯例，先来看产品的包装和外观。
黑鲨55W自带线移动电源包装盒采用灰色背景。包装盒正面左上角印有黑鲨“logo”，右上角印“55W”超级快充的英文和标识。正中间印有产品等比例实物图，从图片上看，产品有黑白两种主配色。包装盒最下面是产品名称“黑鲨55W自带线移动电源”，并标注额定容量“20000mAh”。

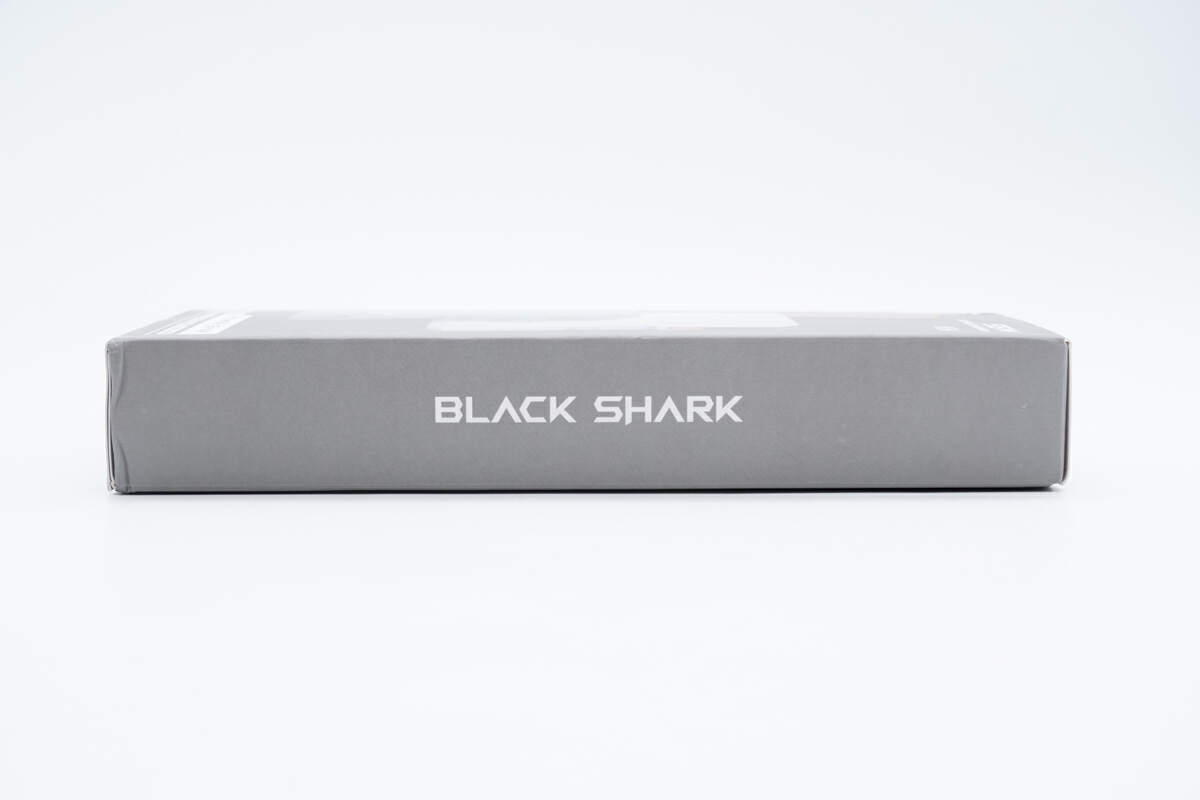

侧面印有黑鲨英文名称“BLACK SHARK”。

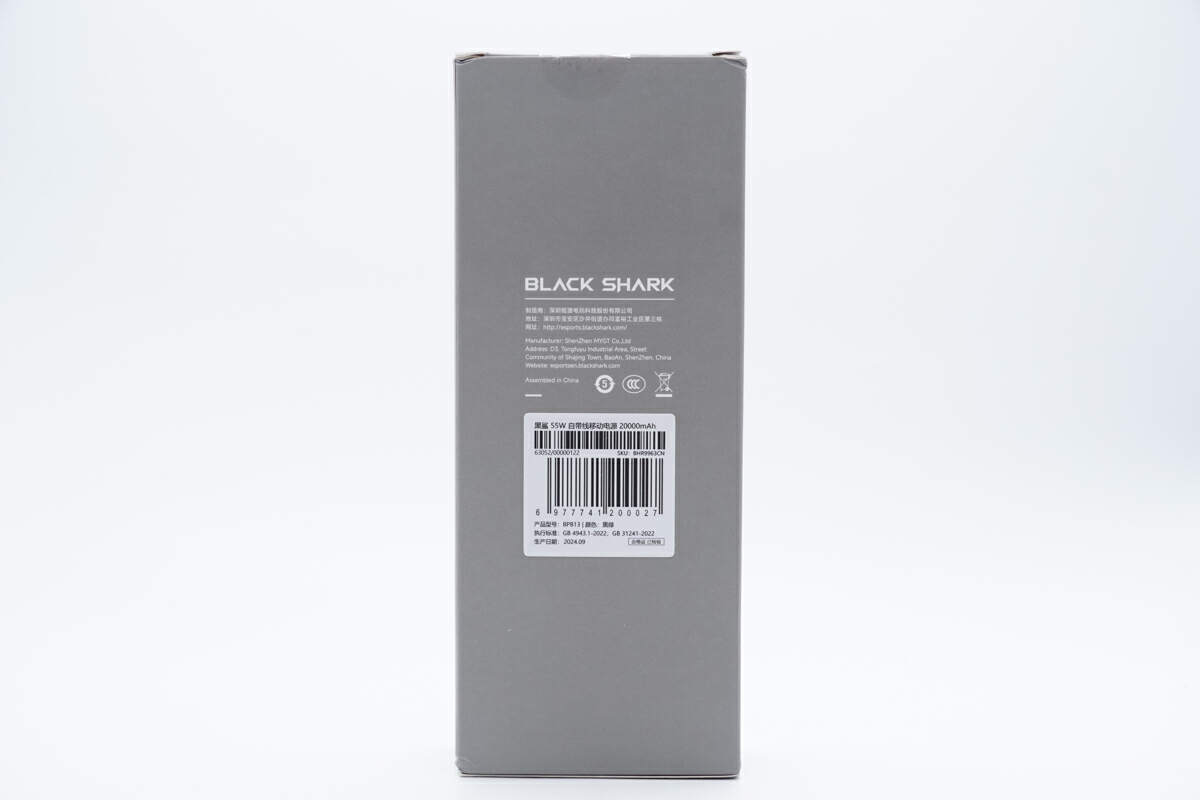

包装盒背面印有产品生产信息，下方白色贴纸印有产品条形码。

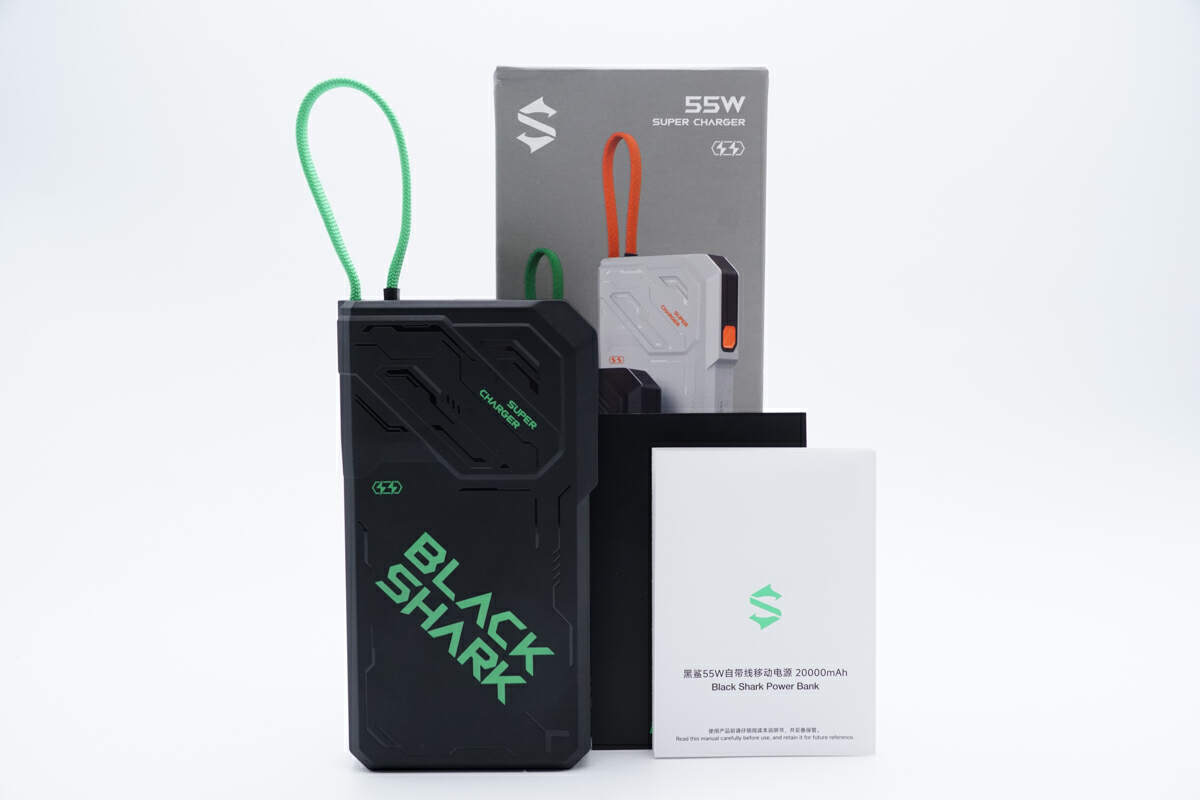

打开包装盒，发现里面除黑鲨55W自带线移动电源、还有一张说明书及使用教程。

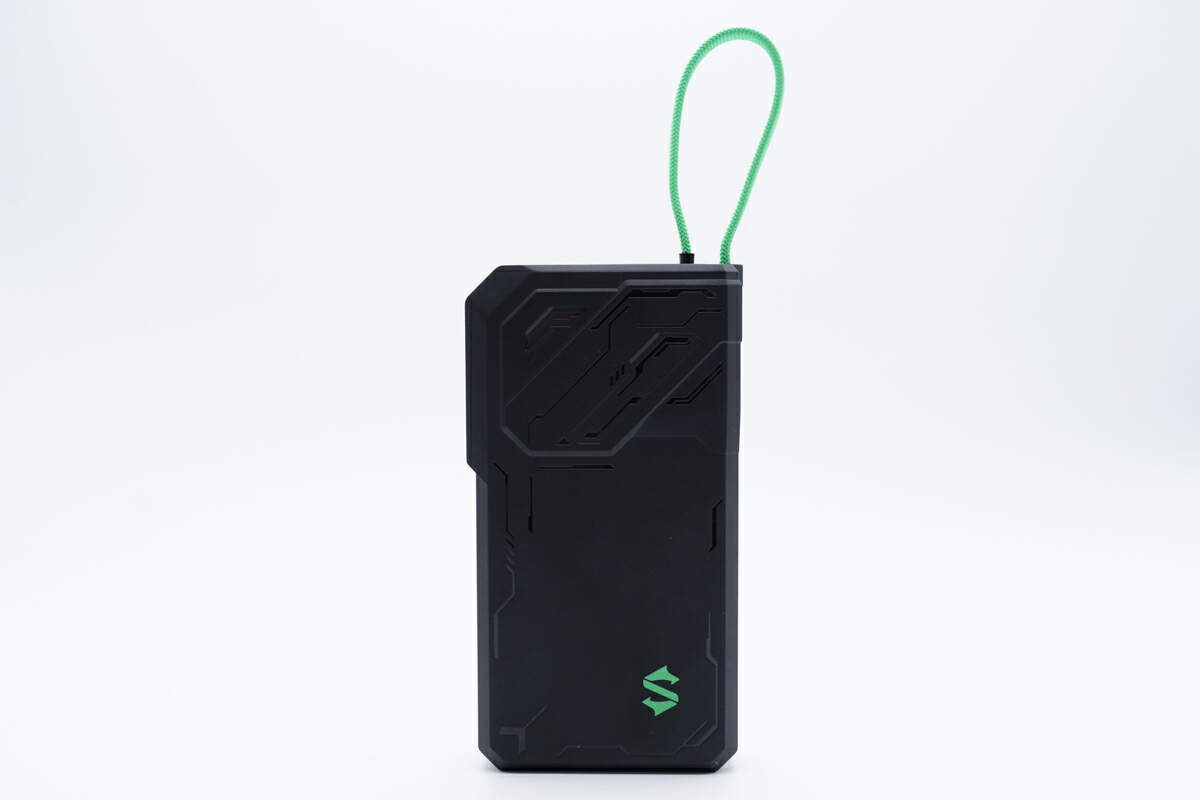

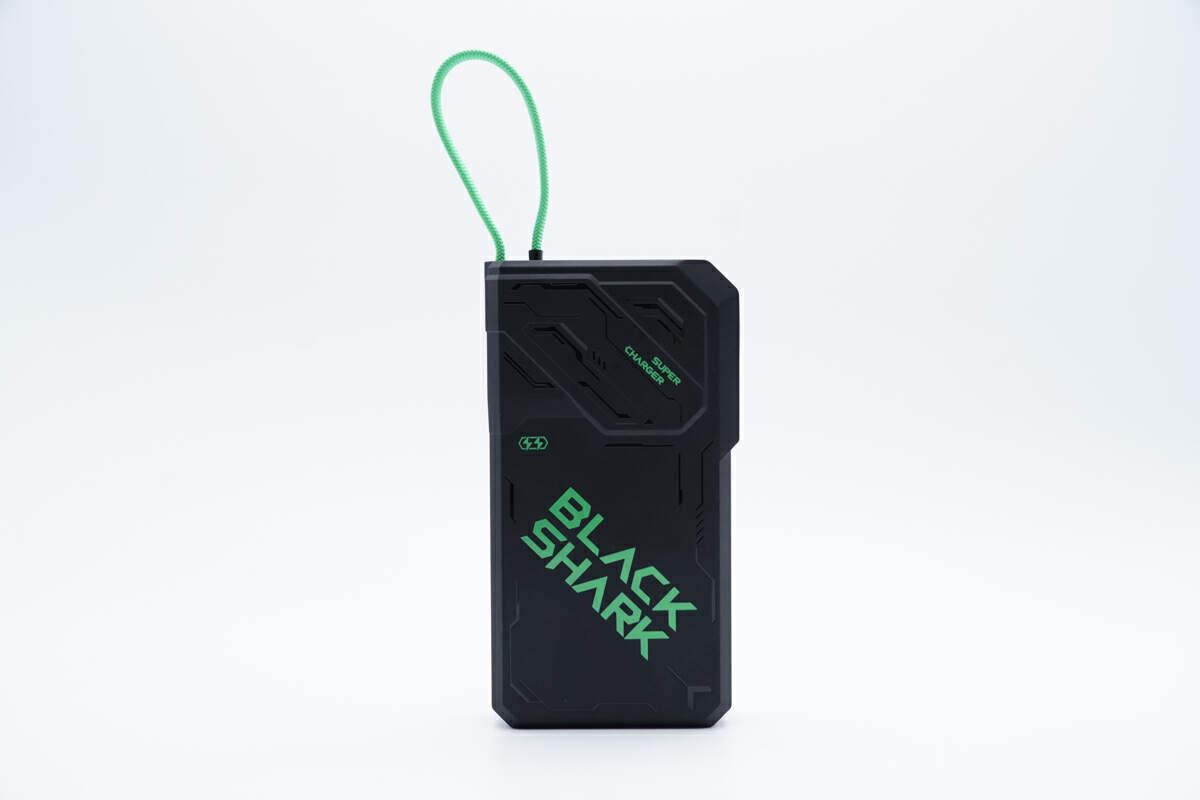

黑鲨55W自带线移动电源采用纯黑色背景拼荧光绿块状设计，表面镂刻类电路符号，外观酷炫大气。外壳采用PC阻燃材料，细磨砂质感，触感细腻，边缘棱角分明，但不硌手。

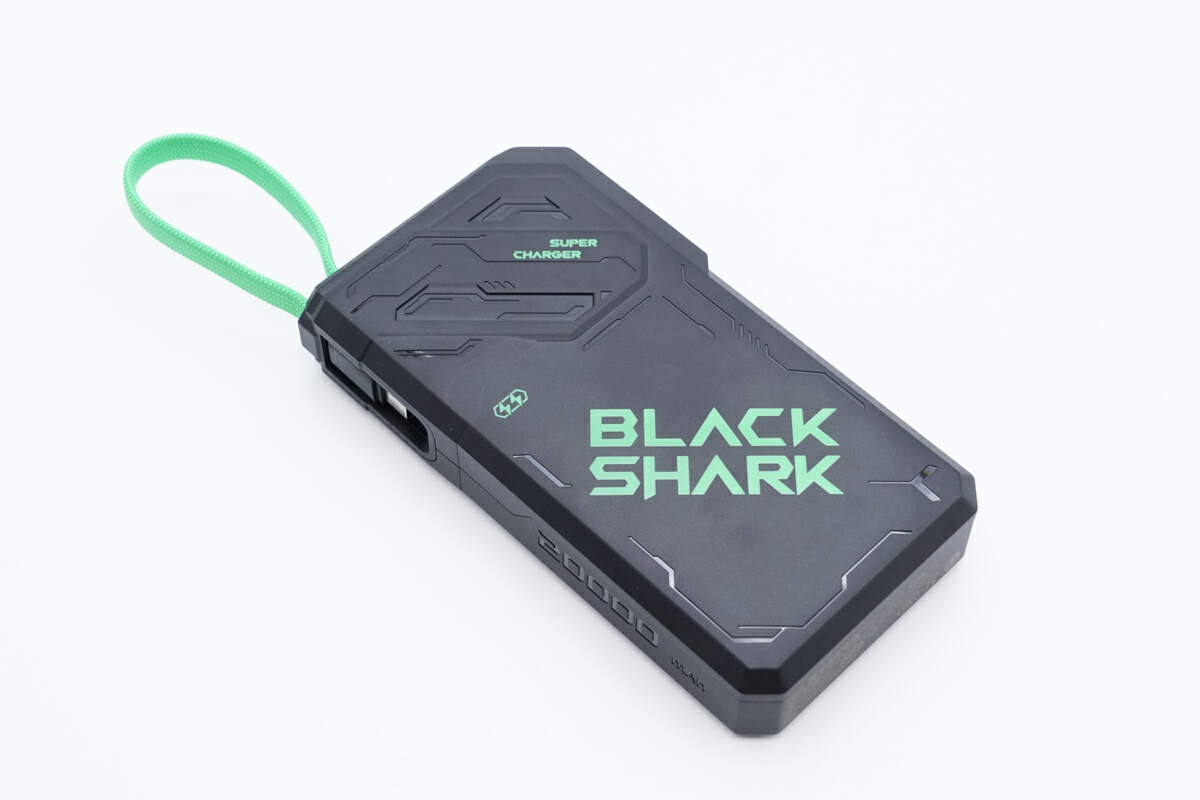

机身正面右上角镂刻类电路纹路，并印有“SUPER CHARGER”超级快充英文，下方是黑鲨英文名称及快充标识。
黑鲨“BLACK SHARK”荧光绿英文标识特写。

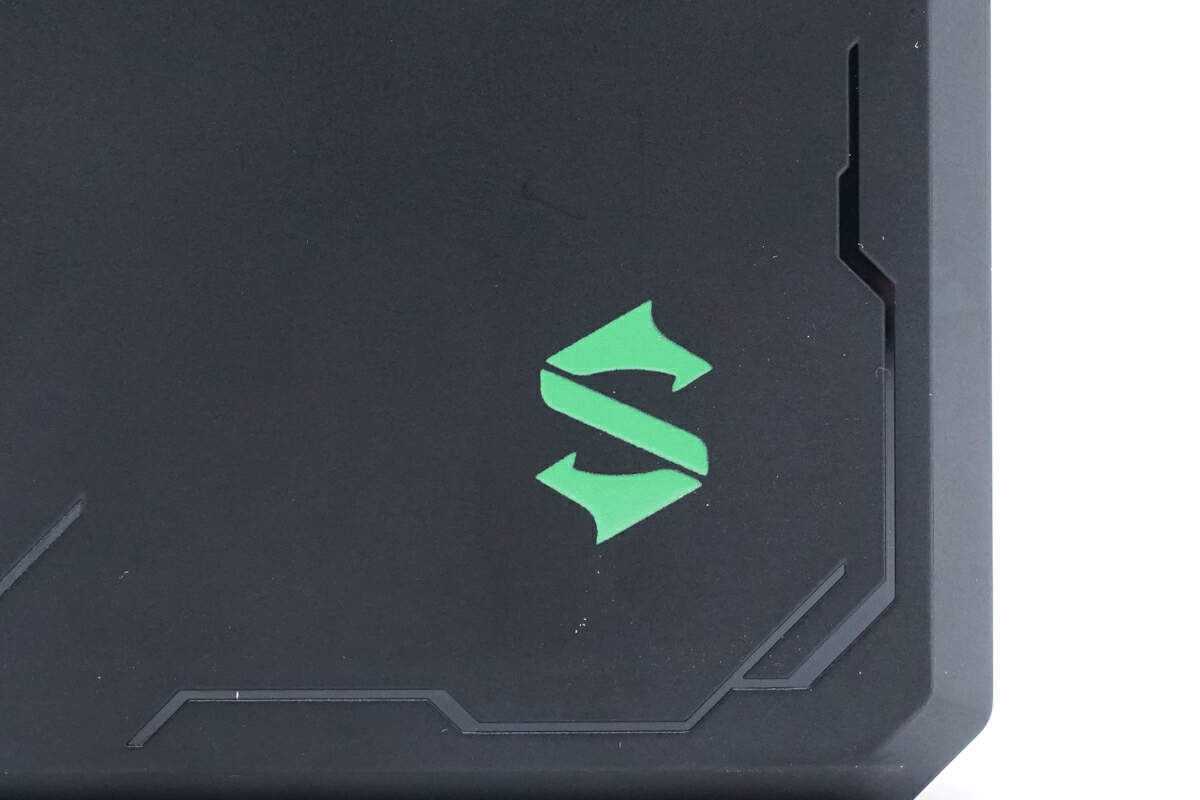

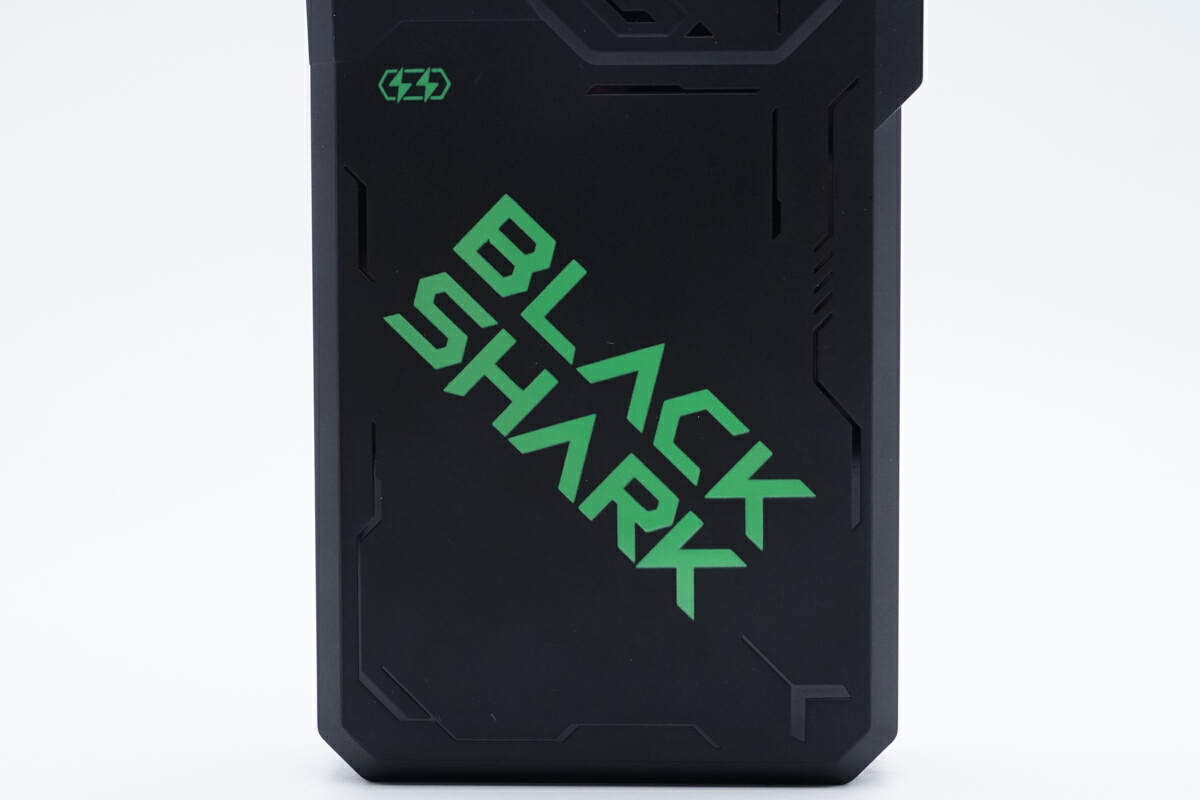

背面采用堆成设计，右下角印黑鲨logo。
荧绿色黑色logo特写。

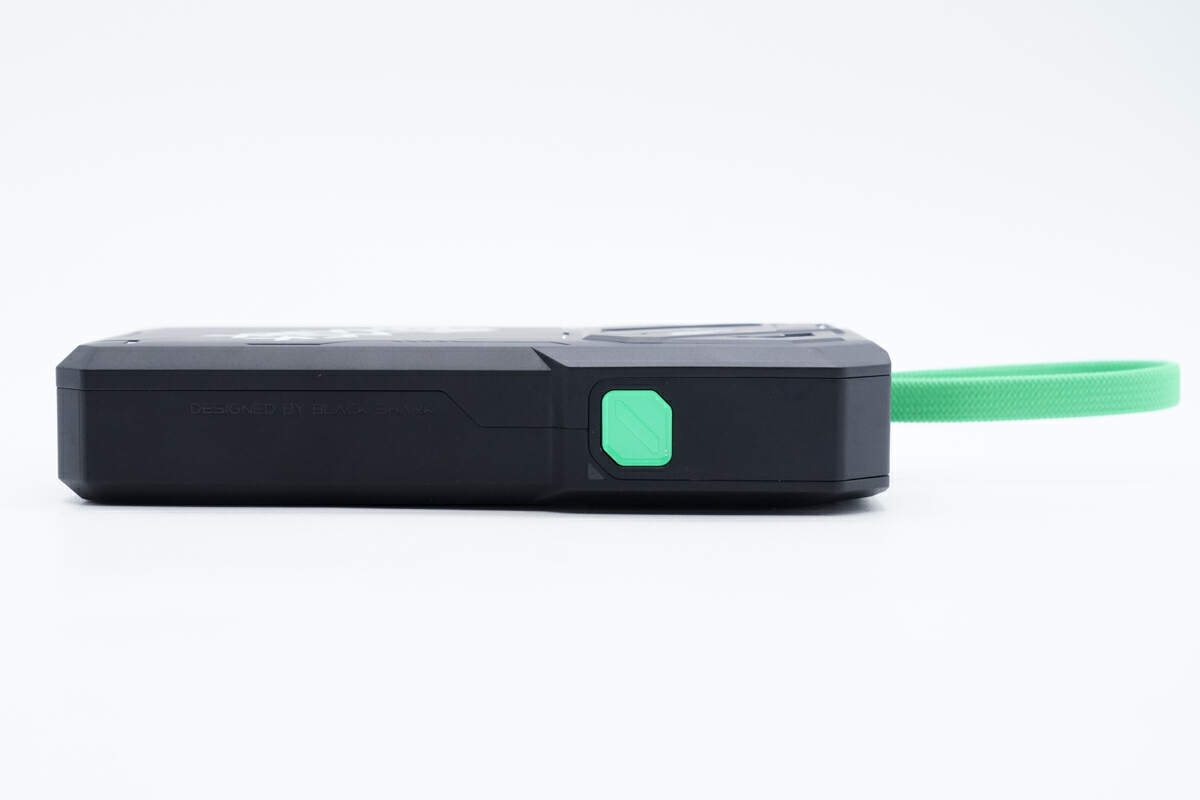

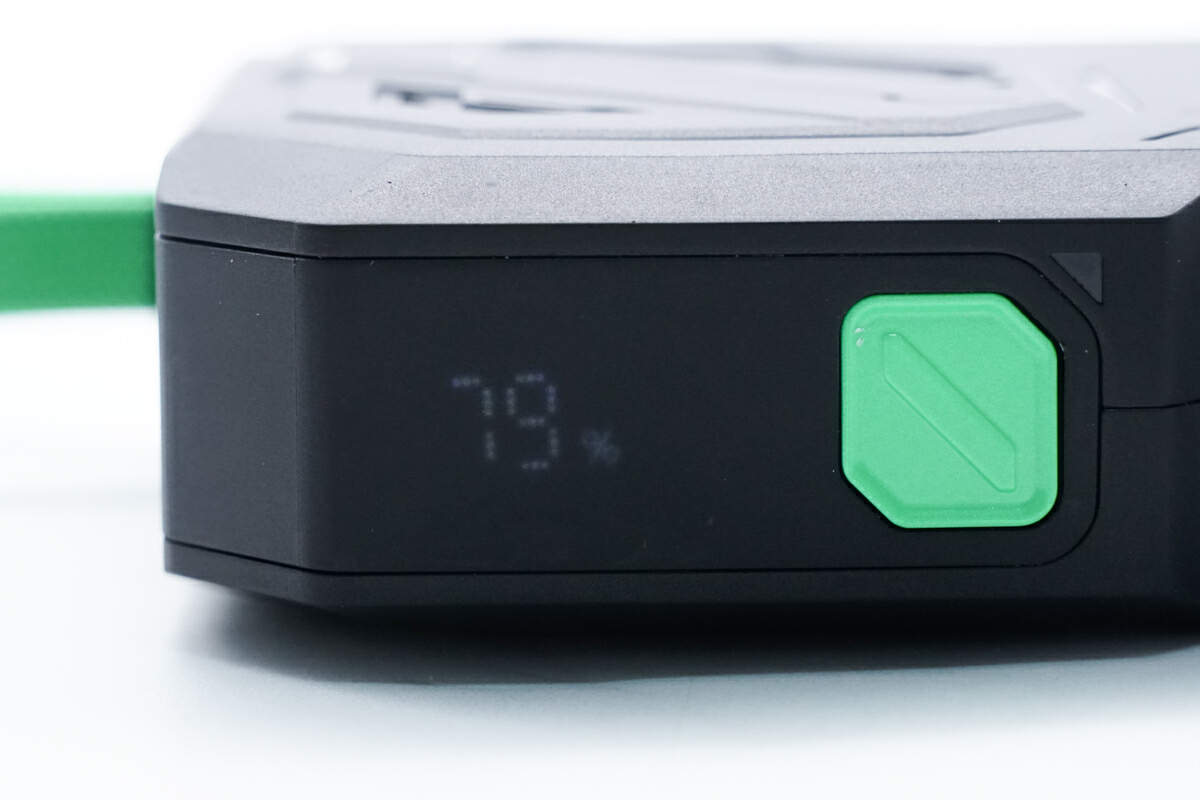

右侧面一枚荧光绿的电源按钮，按钮右侧是半透明数显屏。

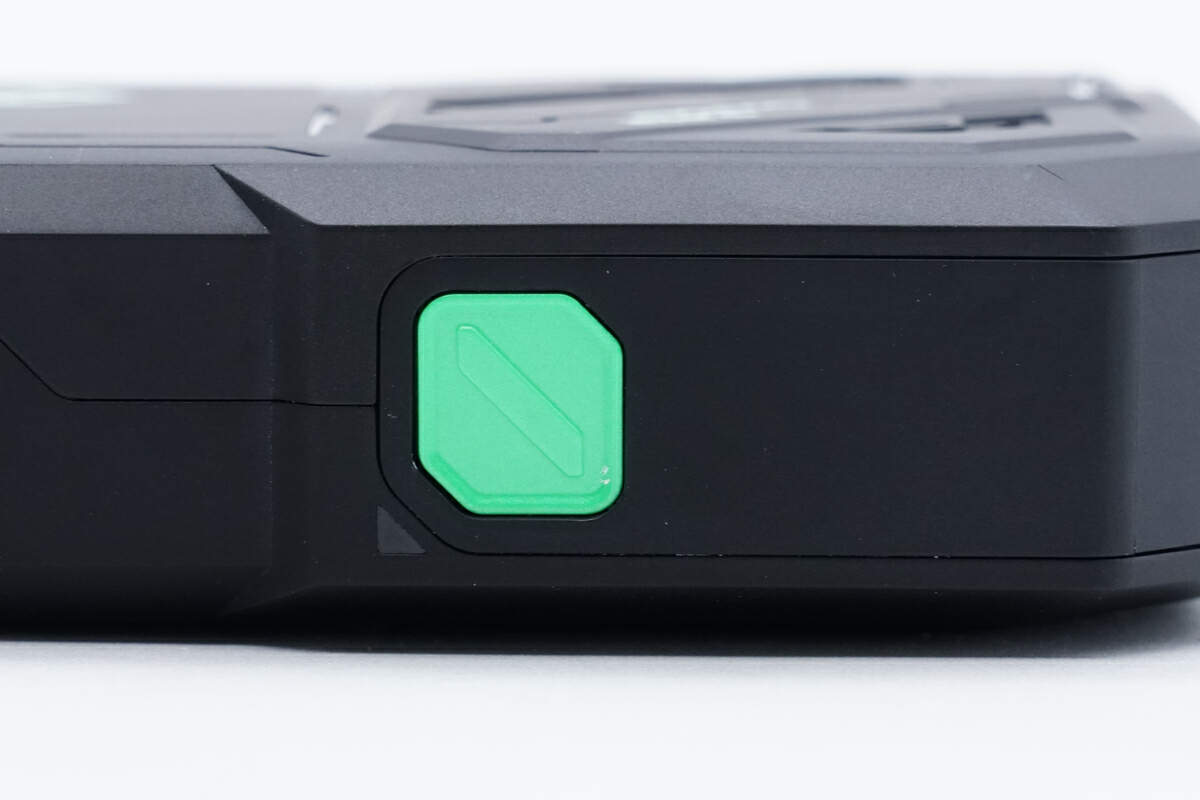

电源按钮特写，中间镂刻条状凹槽，增加摩擦。
数显屏工作状态特写。

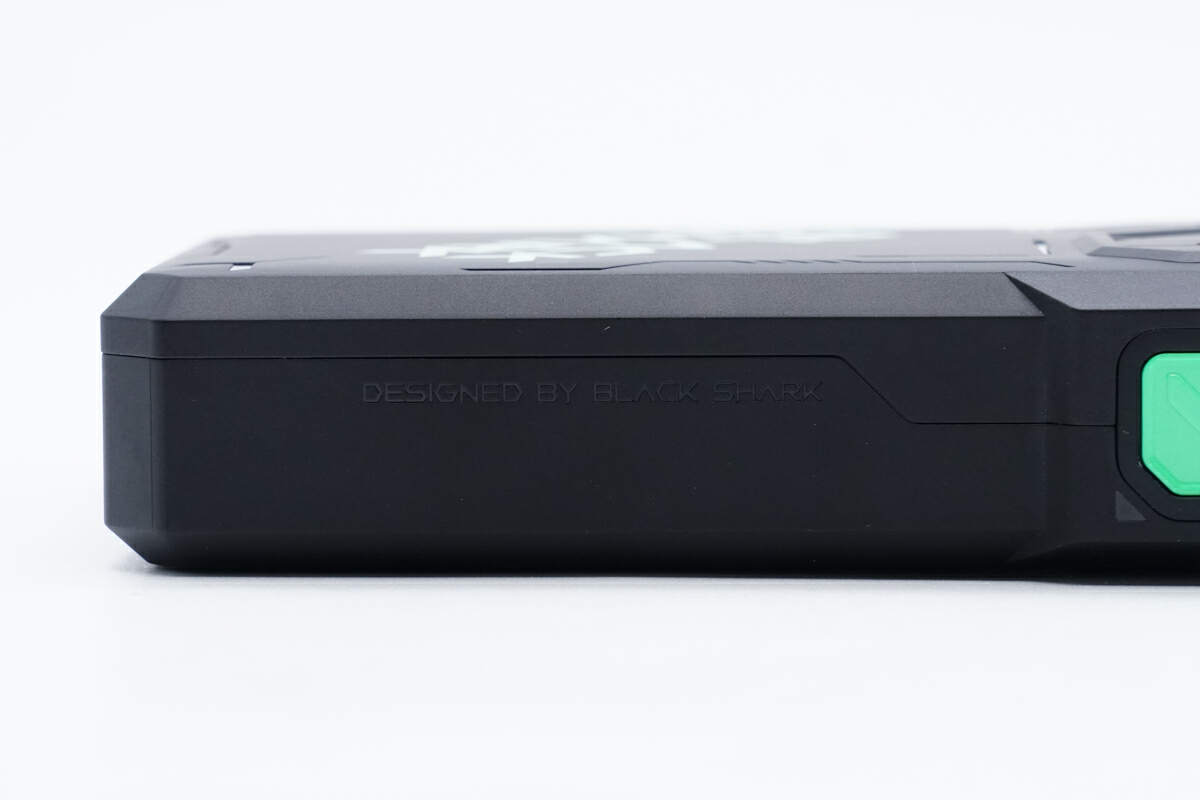

右侧面还镂刻一排英文，表示产品由黑鲨自主设计。

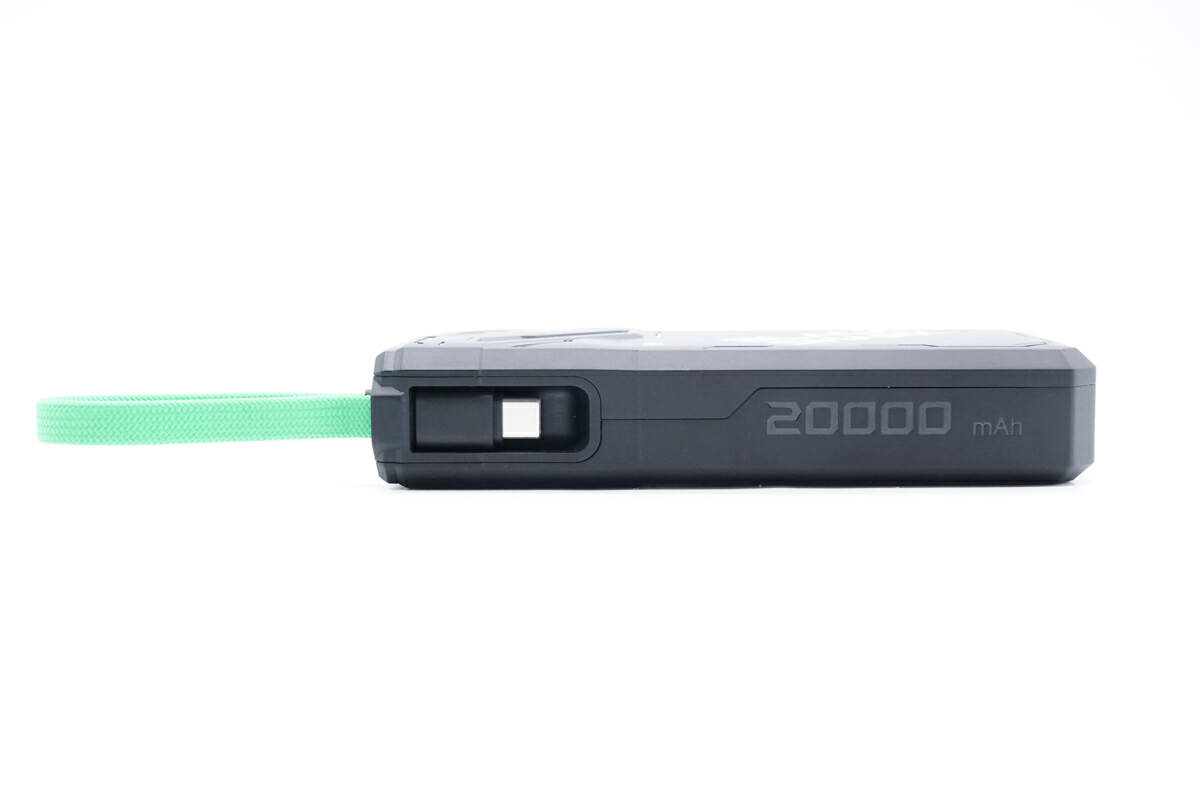

左侧面可见自带线卡口，靠右侧镂刻“20000mAh”的字样。

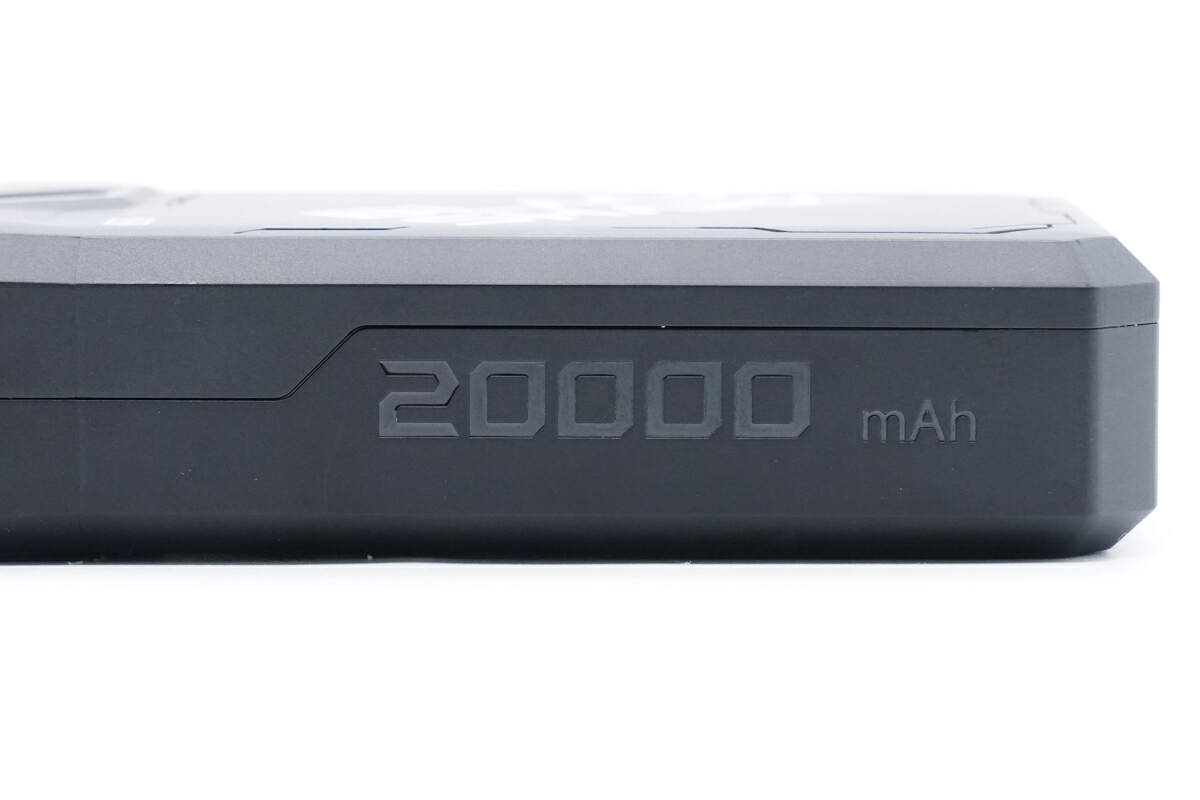

“20000mAh”的字样特写，标注额定容量。

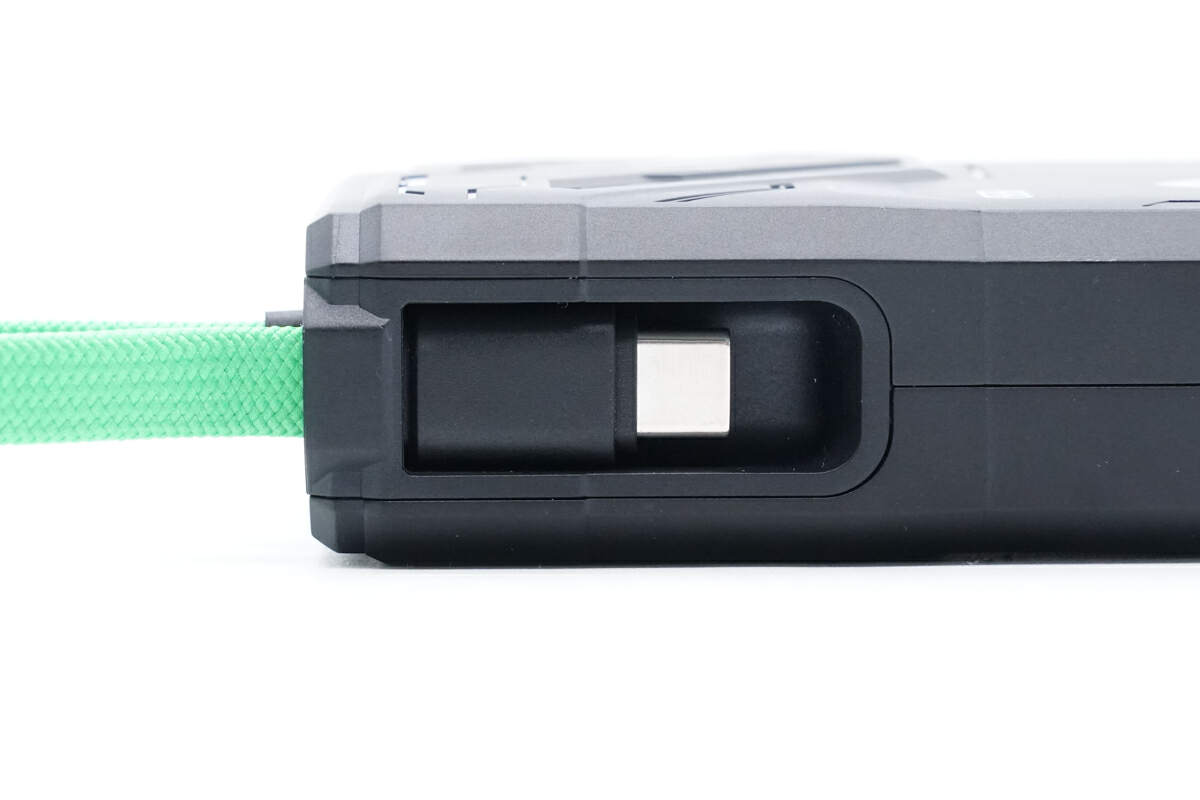

自带线端子和卡口特写，自带线不用时收纳于卡口，用时端子从卡口拔出。

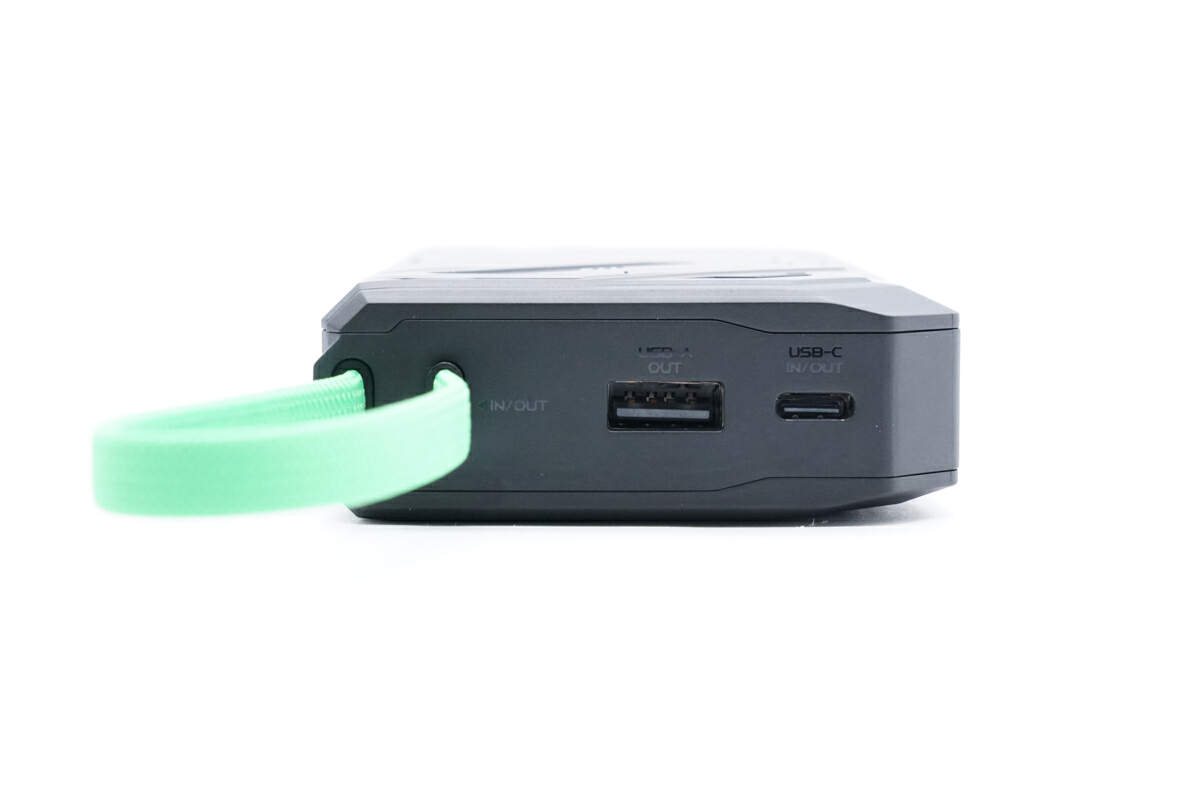

顶部是自带线连接处和1A1C两个USB接口。
自带线特写，为绿色编织线材质。

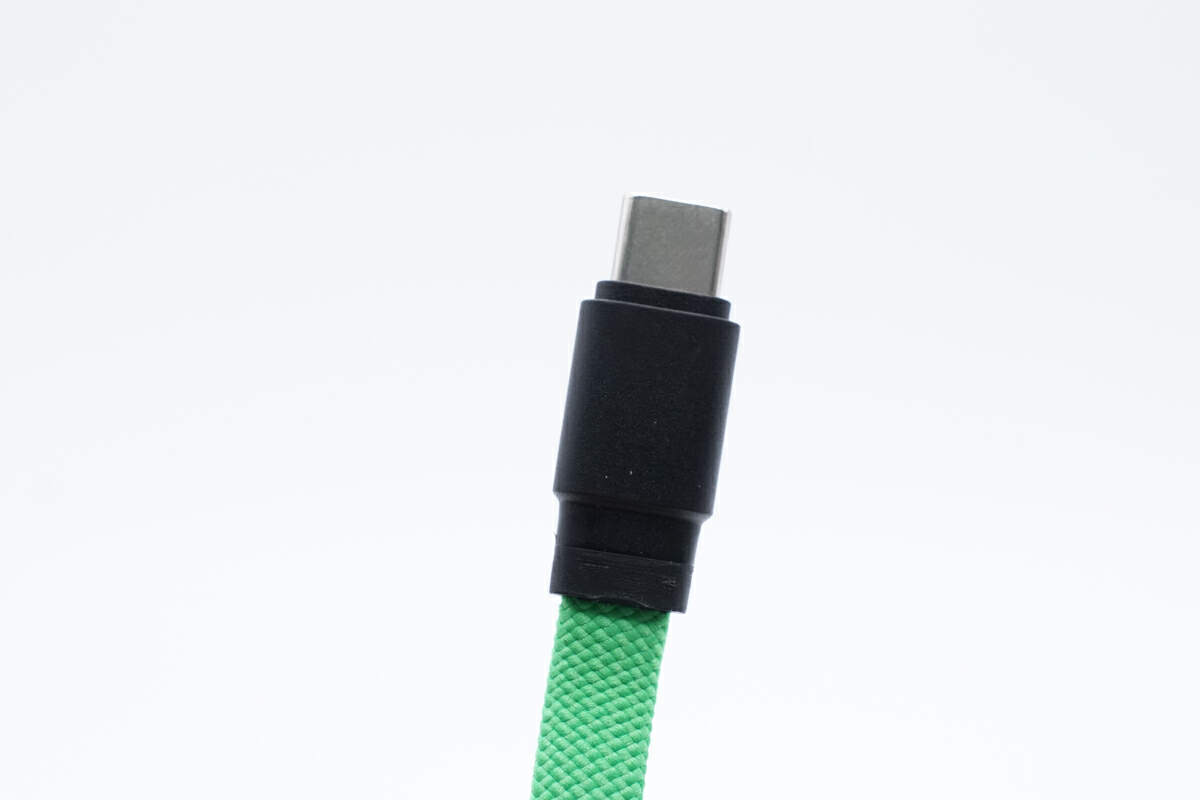

端子特写，黑色橡胶材质，接口光洁平滑。

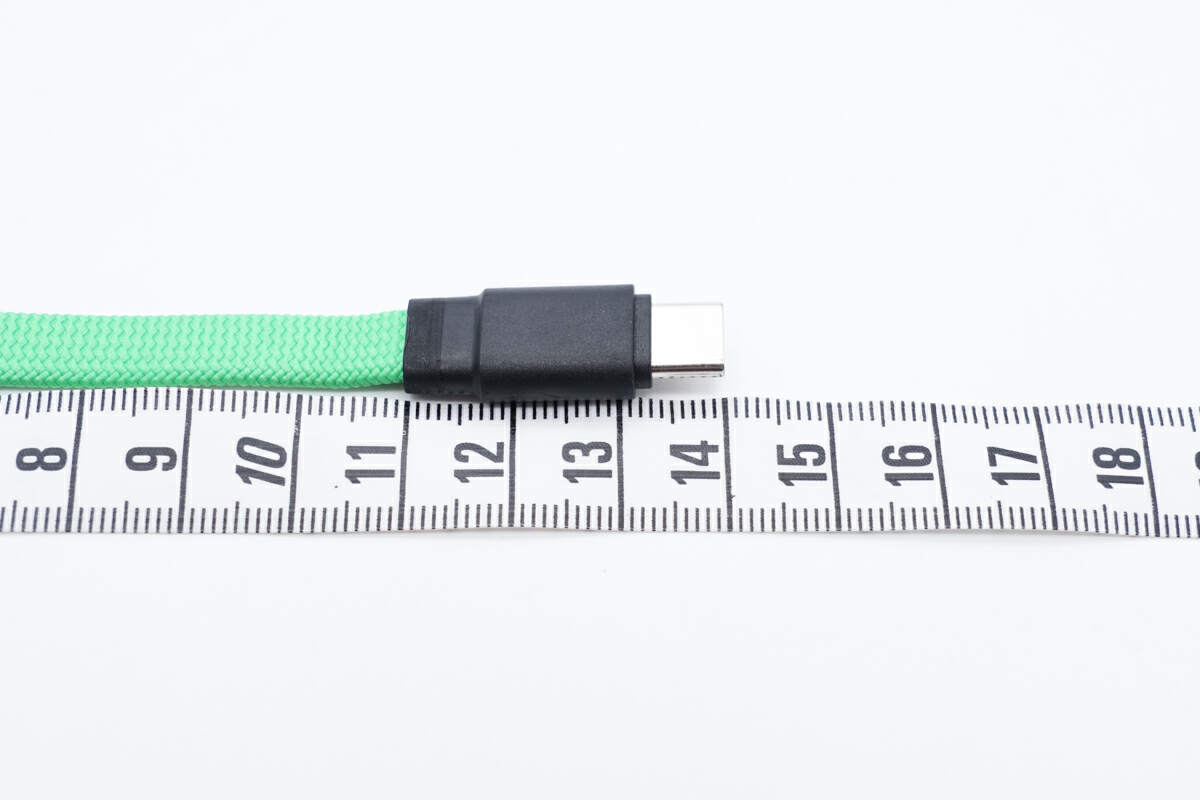

测得自带线长度为14cm。

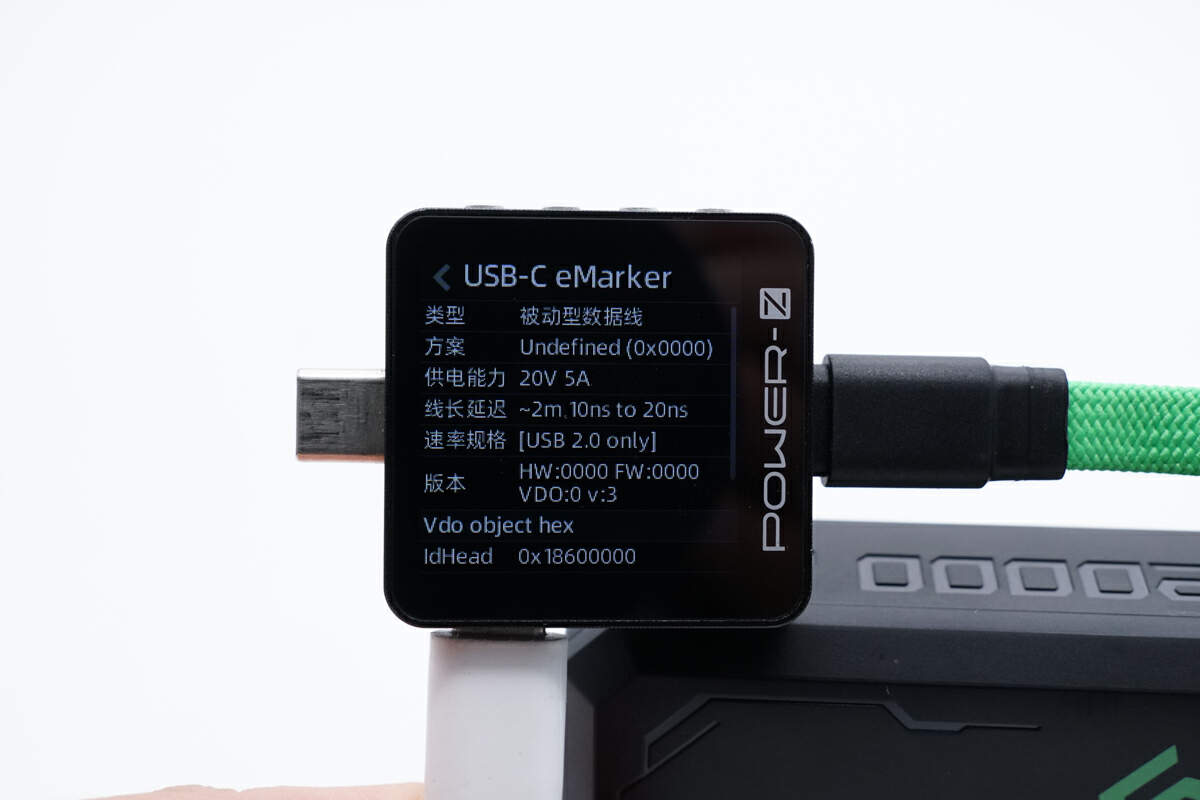

使用 POWER-Z KM003C测试仪读取自带线的 E-marker 信息，线材内置E-marker芯片规格为20V5A 供电和 USB 2.0 数据传输。

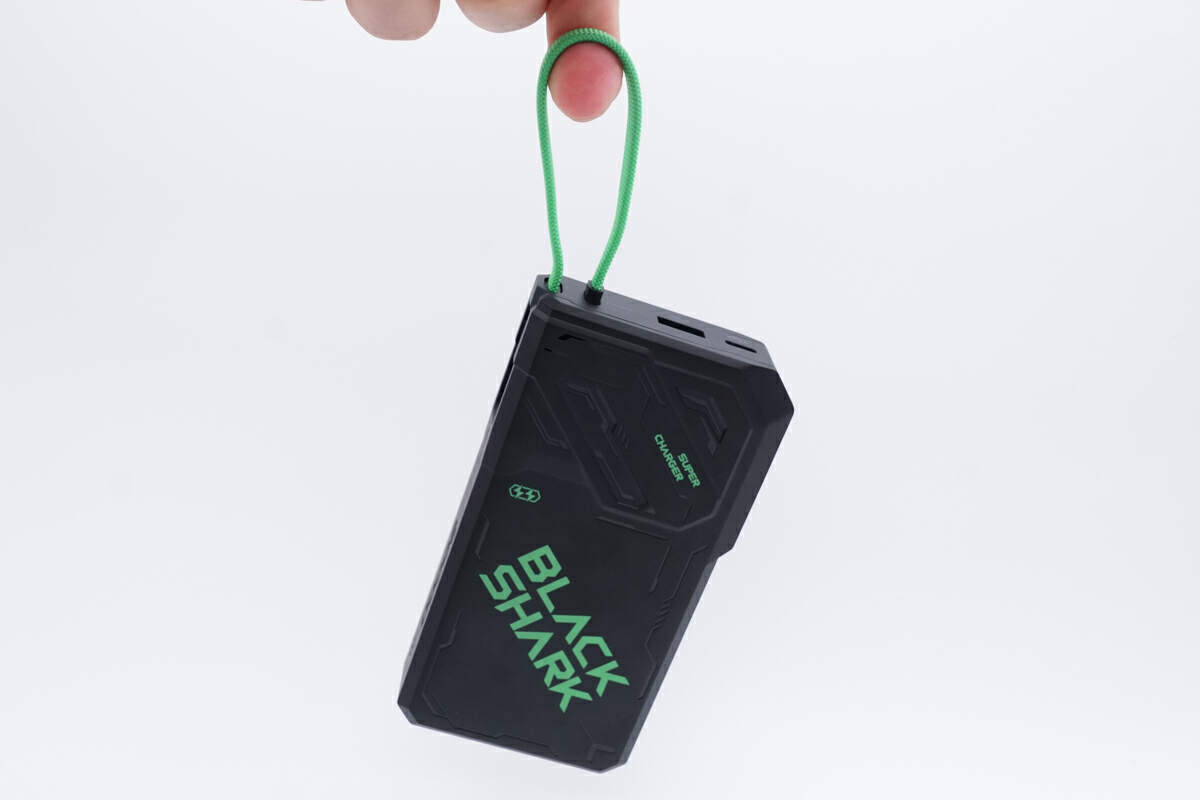

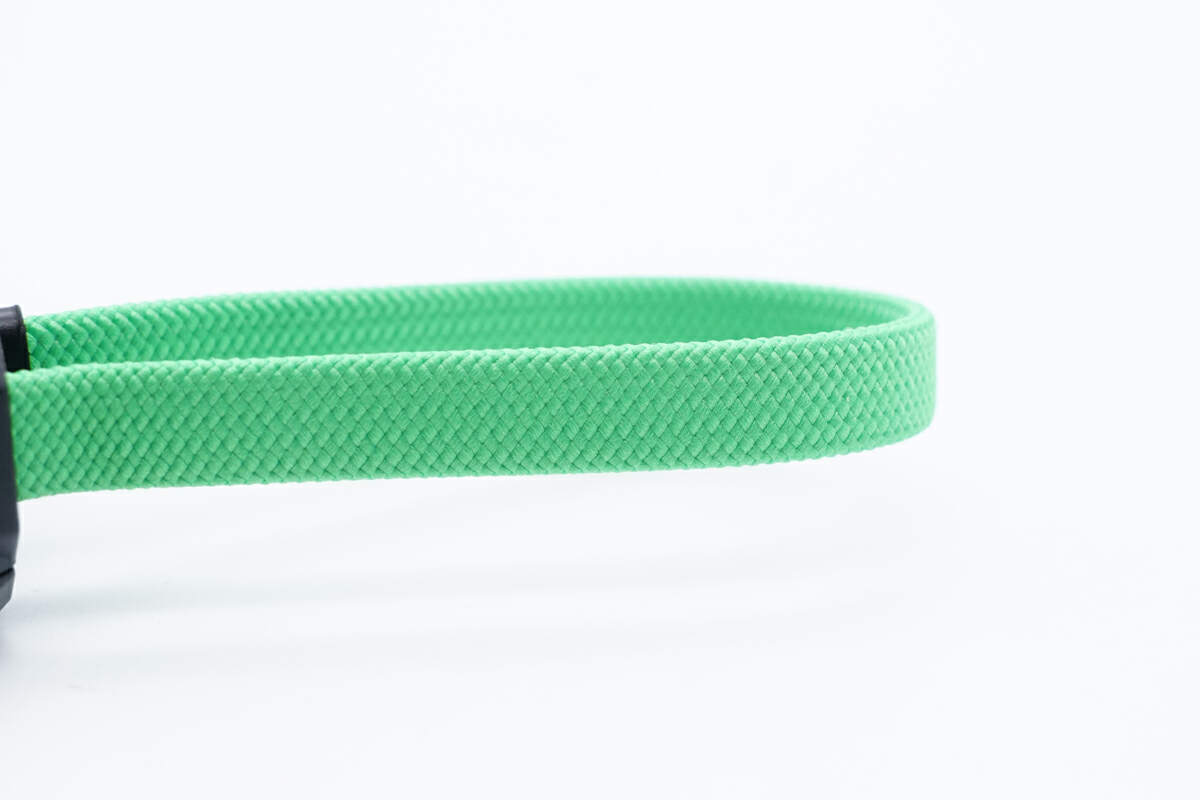

自带线用作手提环使用场景特写。

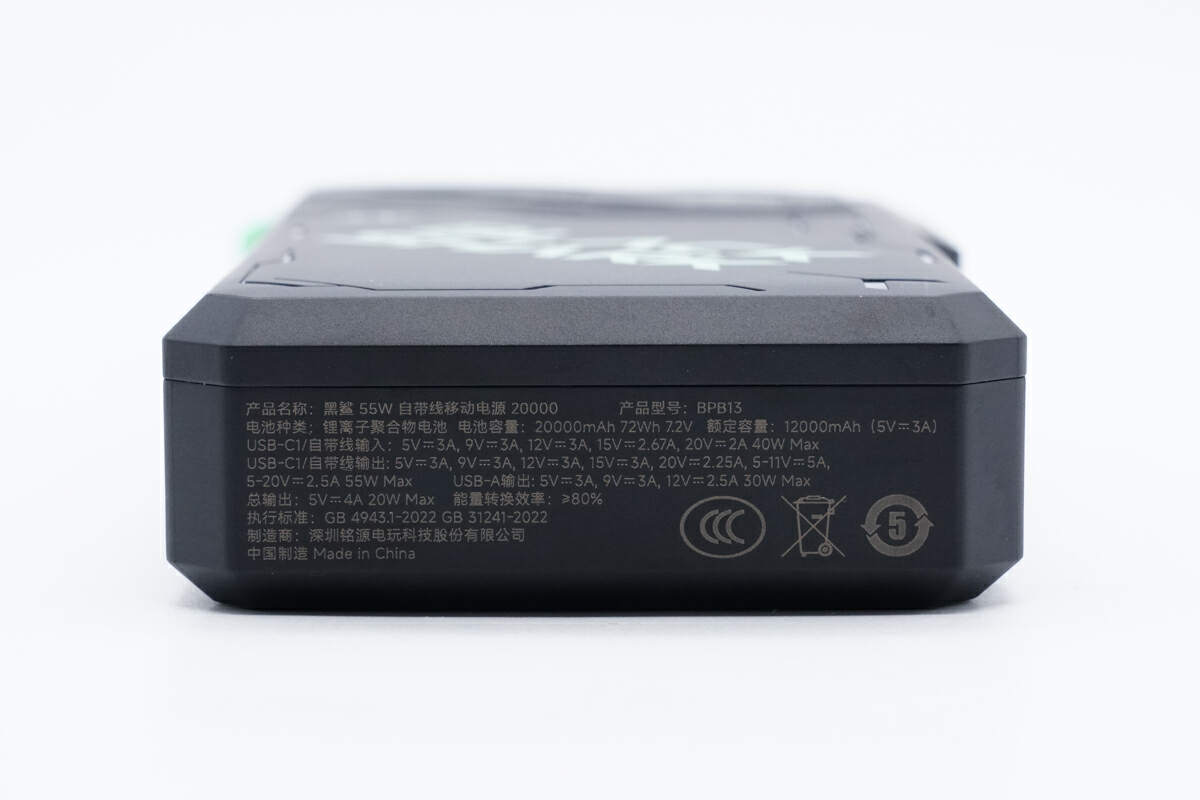

再来看底部，底部印有产品参数和安规、认证标识。
产品参数信息特写：
产品名称：黑鲨55W自带线移动电源20000
产品型号：BPB13
电池种类：锂离子聚合物电池 电池容量：20000mAh/72Wh/7.2V
额定容量：12000mAh(5V3A)
USB-C1/自带线输入：5V3A、9V3A、12V3A、15V2.67A、20V2A（40W Max）
USB-C1/自带线输出： 5V3A、9V3A、12V3A、15V3A、20V2.25A、5-11V/5A、
5-20V/2.5A（55W Max）
USB-A输出： 5V3A、9V3A、12V2.5A（30W Max）
总输出：5V4A（20WMax）
能量转换效率：≥80%

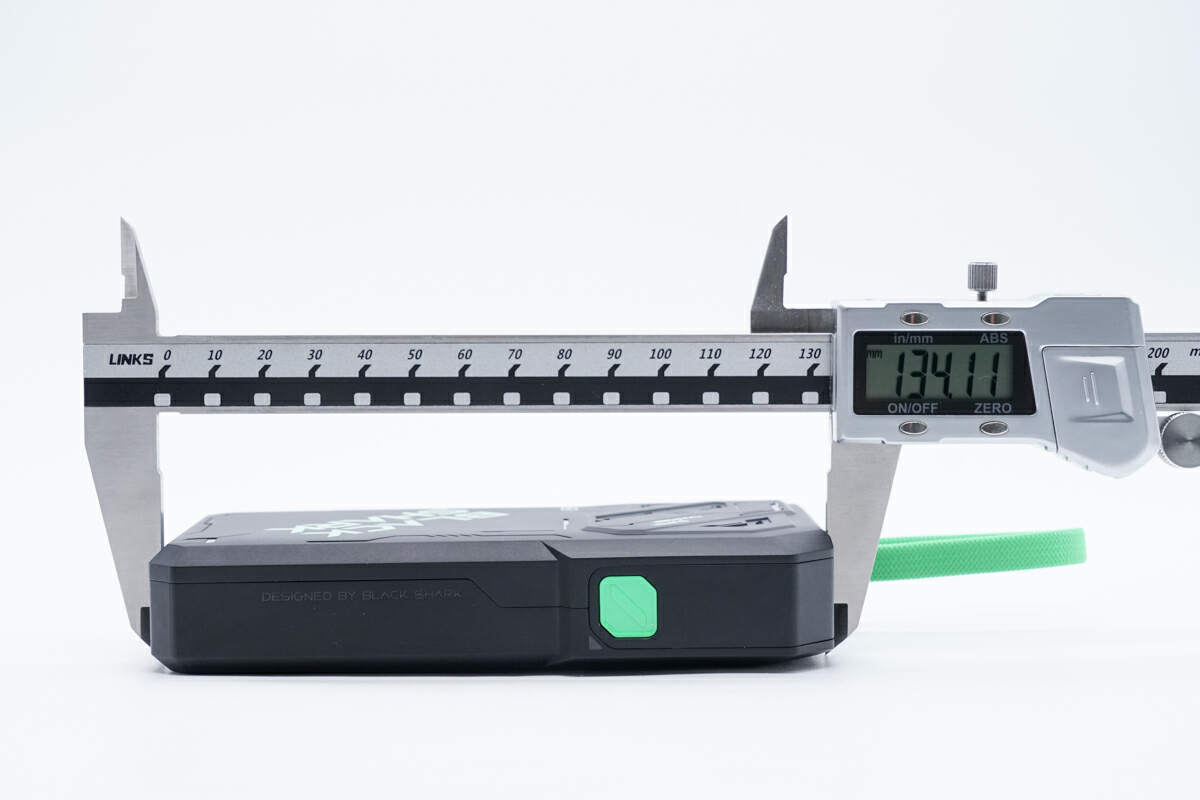

测得黑鲨55W自带线移动电源长度为134.11mm。

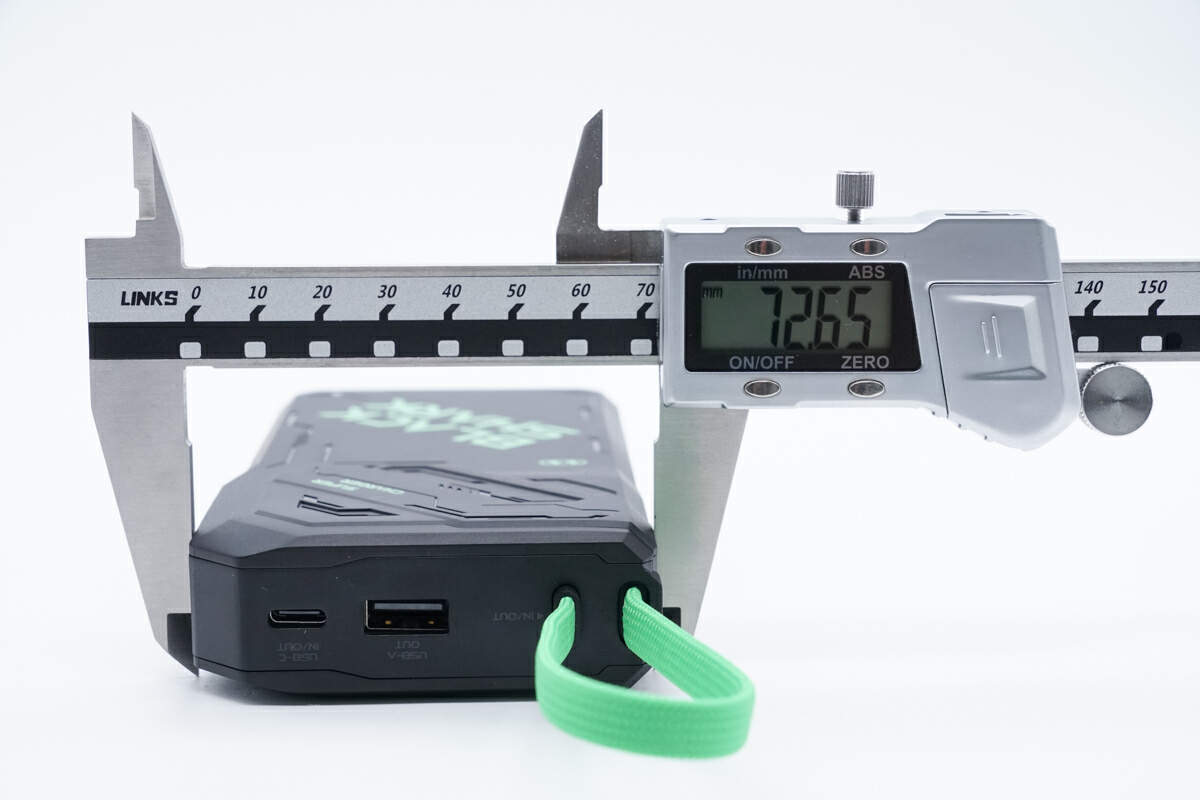

宽度为72.65mm。

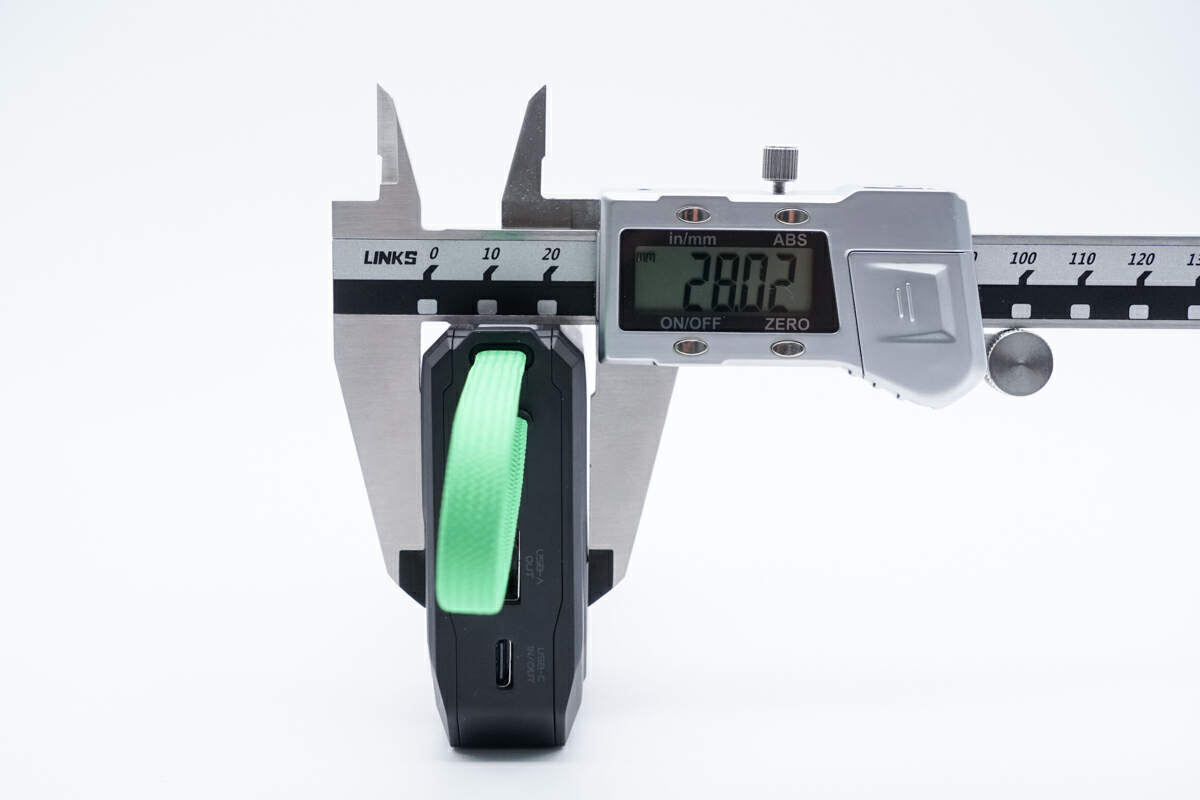

厚度为28.02mm。

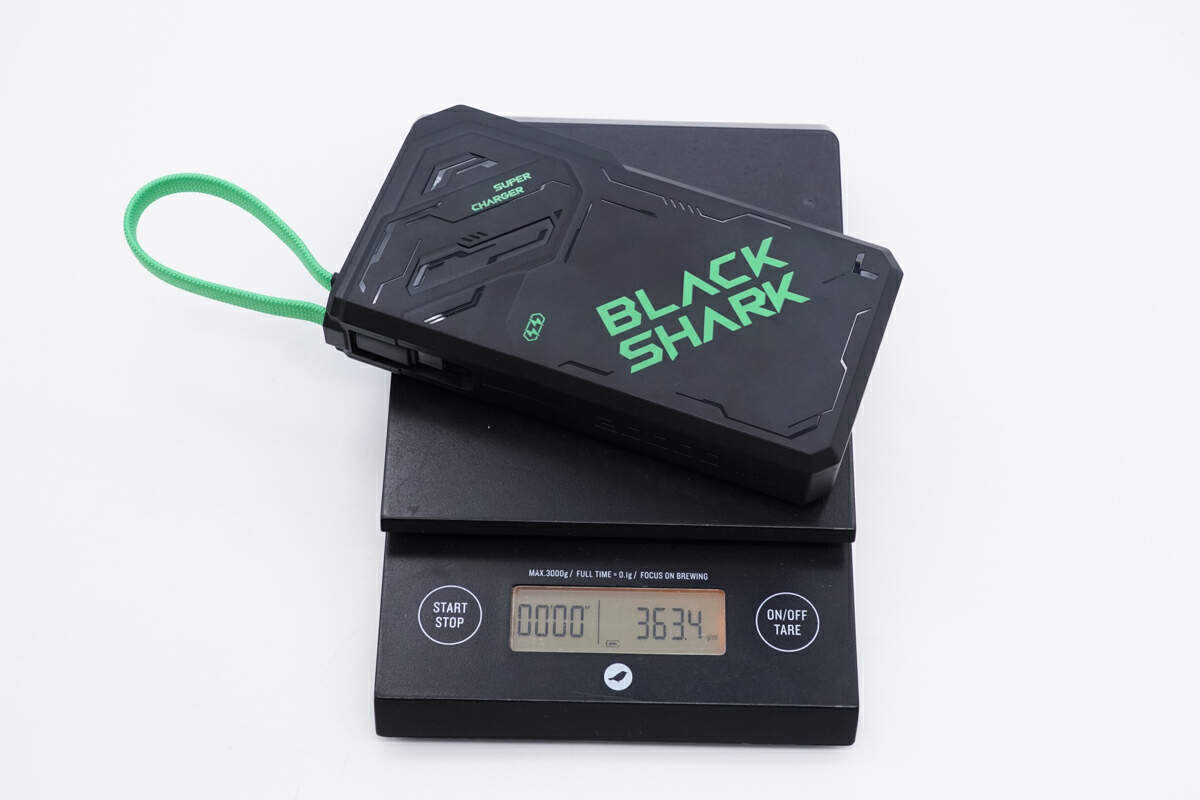

测得重量为363.4g。

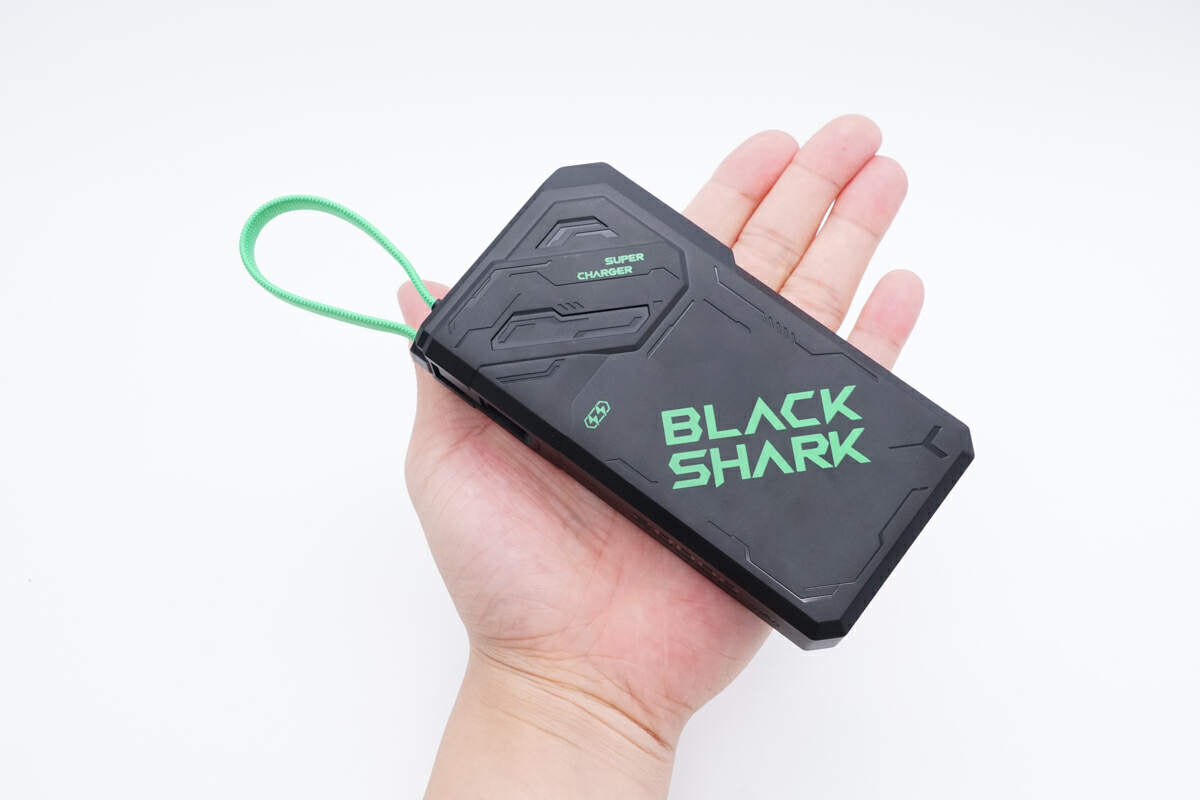

放在成年人掌中感受下大小。

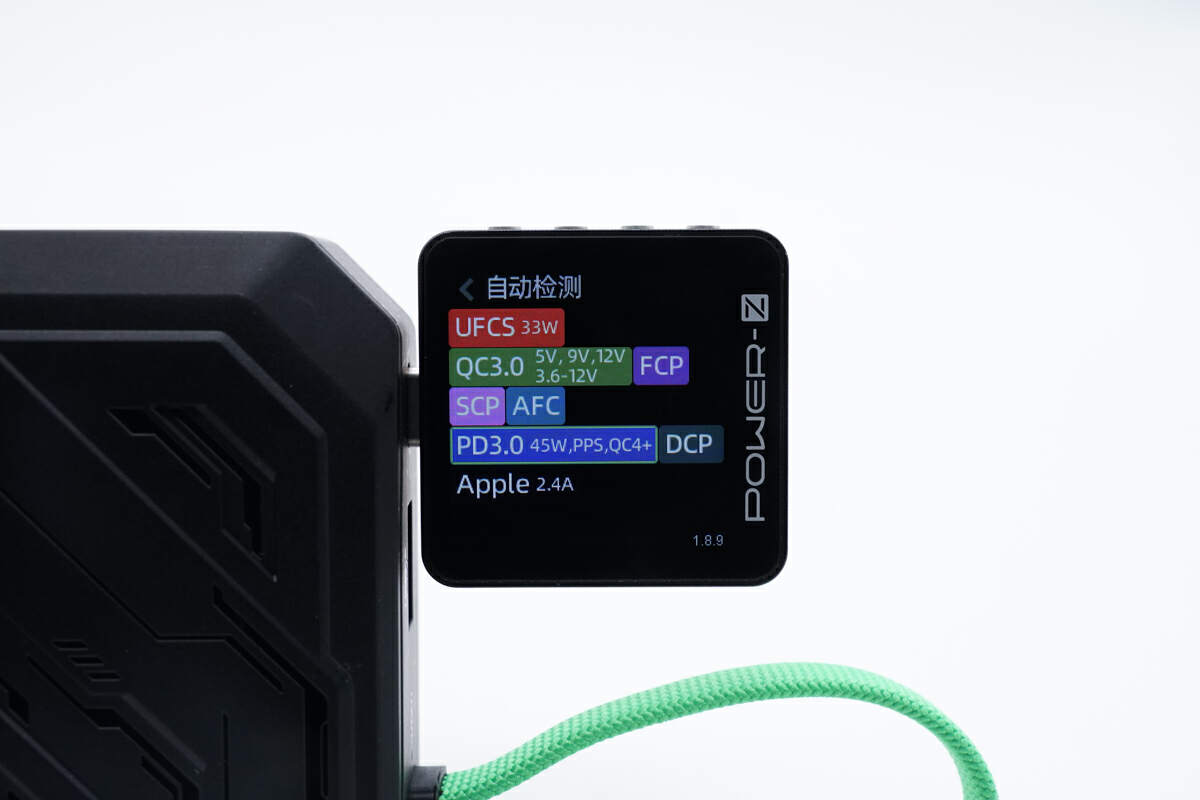

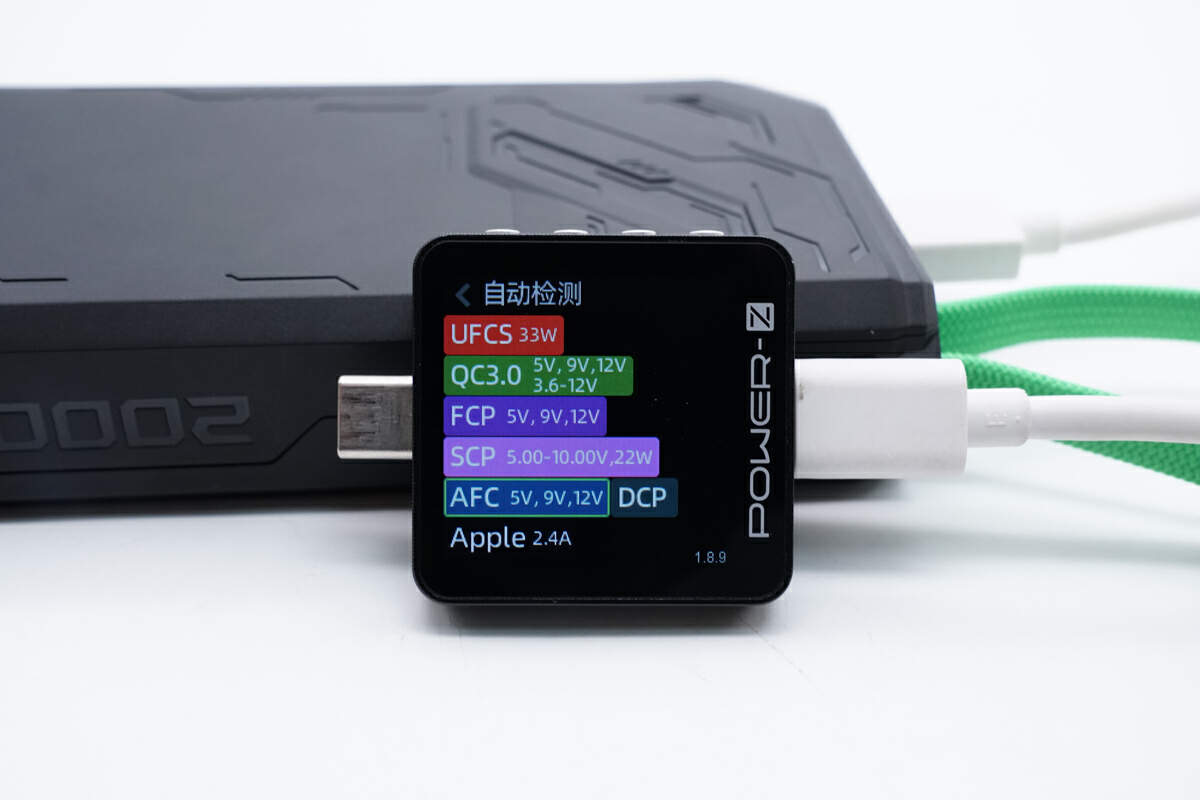

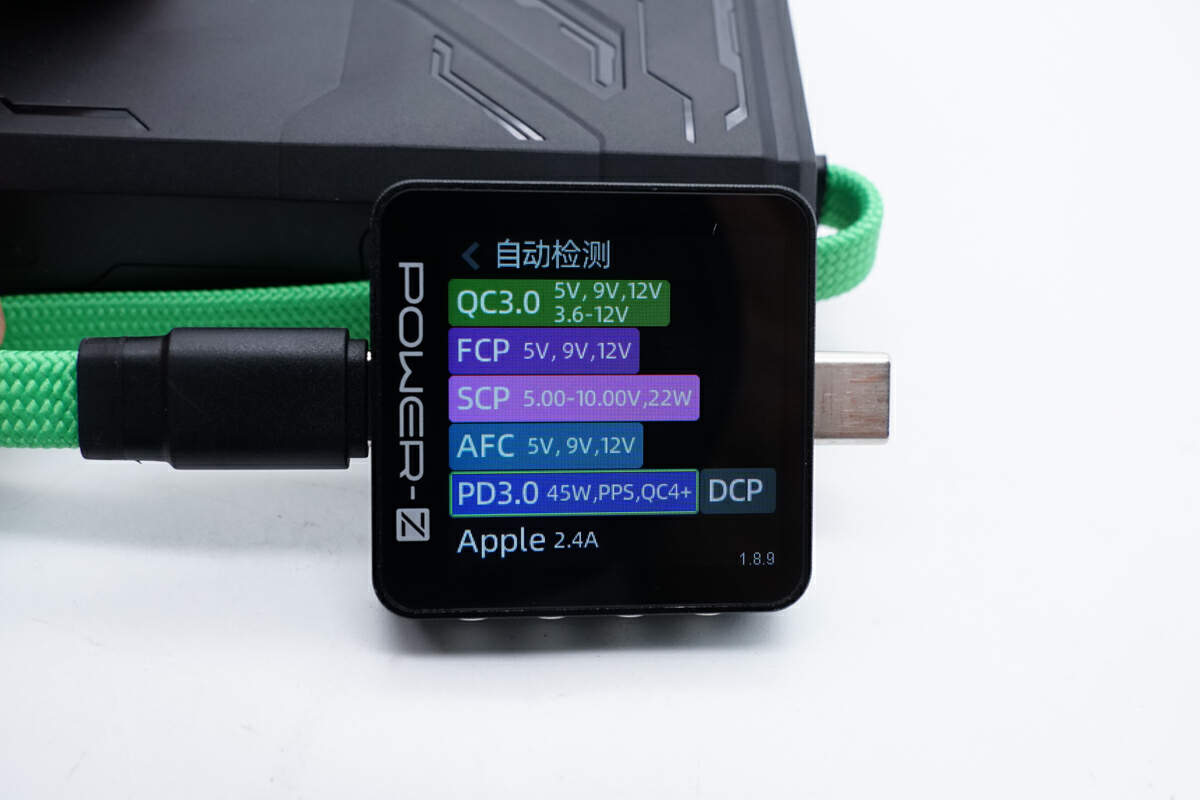

使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

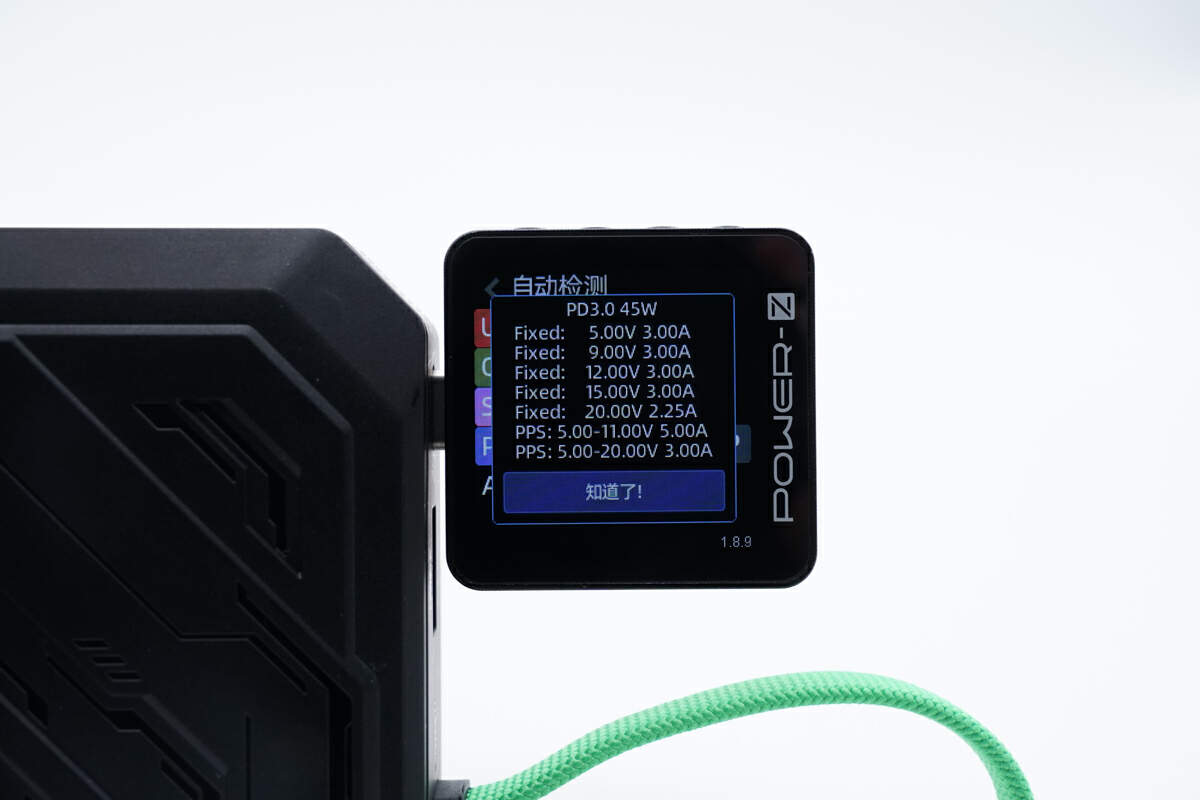

PDO报文方面，实测USB-C自带线支持5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位和5-11V/5A、5-20V/3A两组PPS档位。
使用ChargerLAB POWER-Z KM003C测得USB-C接口支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文方面，测得USB-C接口与自带线支持档位一致。

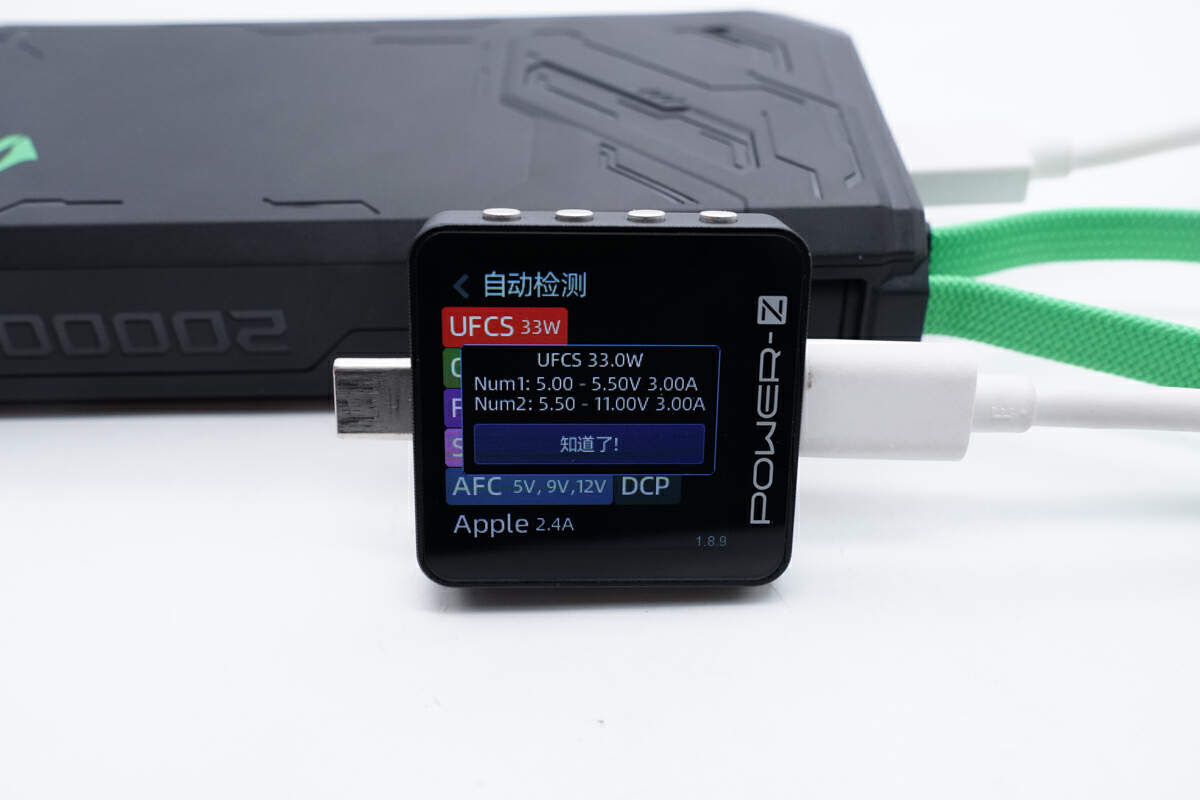

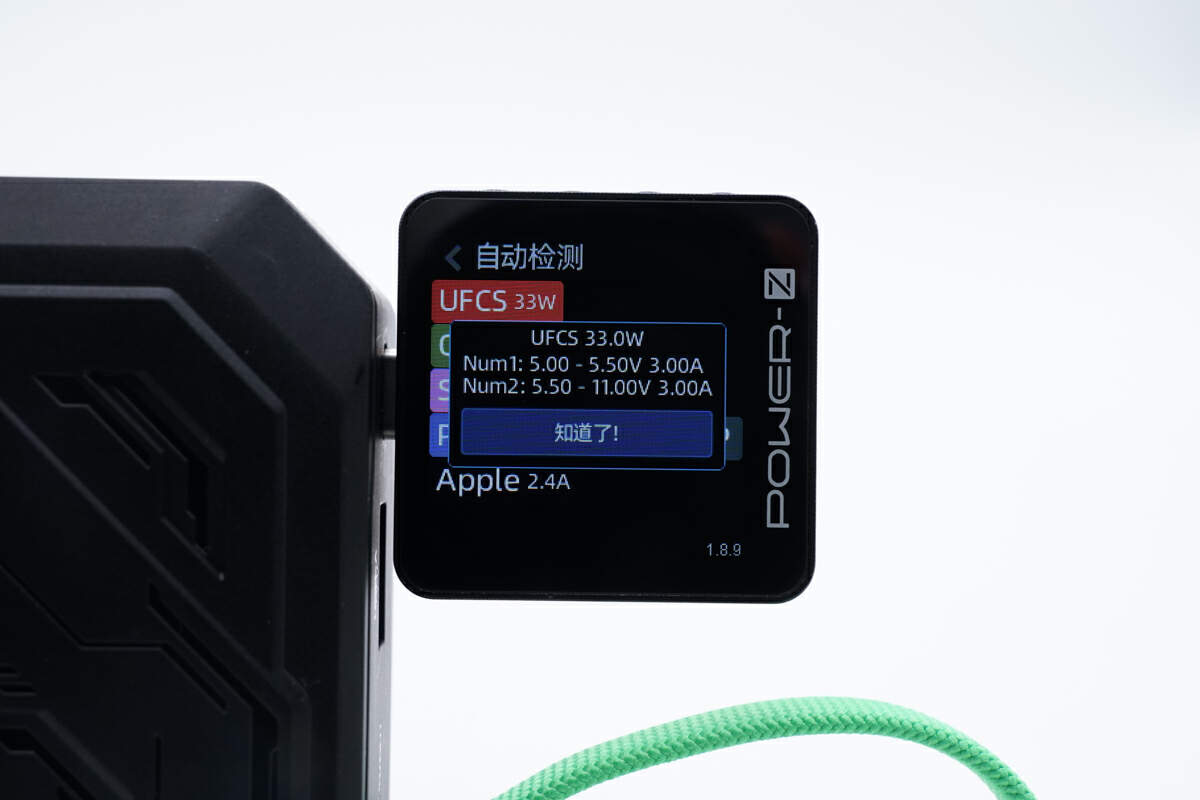

UFCS报文方面，测得USB-C接口支持5-5.5V/3A、5-11V/3A两组档位.
使用ChargerLAB POWER-Z KM003C测得USB-A接口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
UFCS报文方面，测得USB-C接口与USB-A接口支持档位一致。
黑鲨55W自带线移动电源拆解
接下来，来看黑鲨55W自带线移动电源得内部结构和用料。
首先沿壳体接缝拆开充电宝盖板。

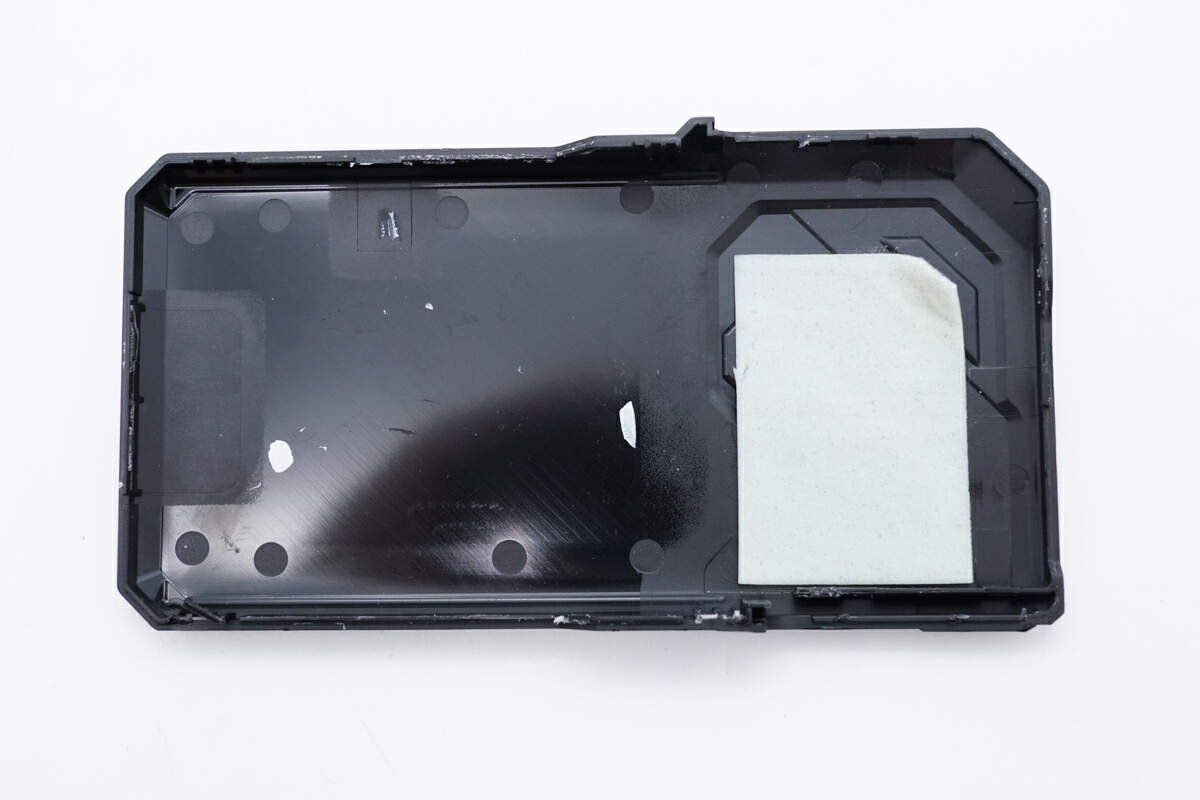

盖板内部结构一览，与PCBA模块接触面贴泡棉缓冲保护。

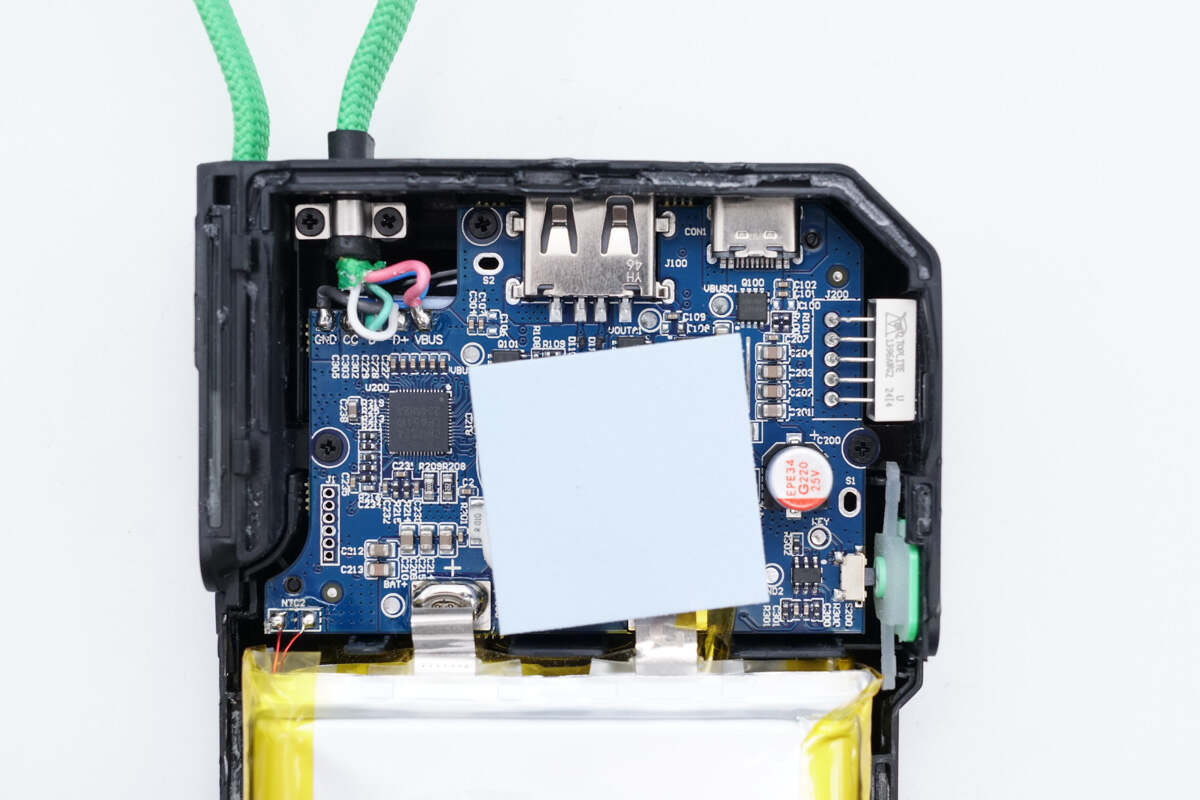

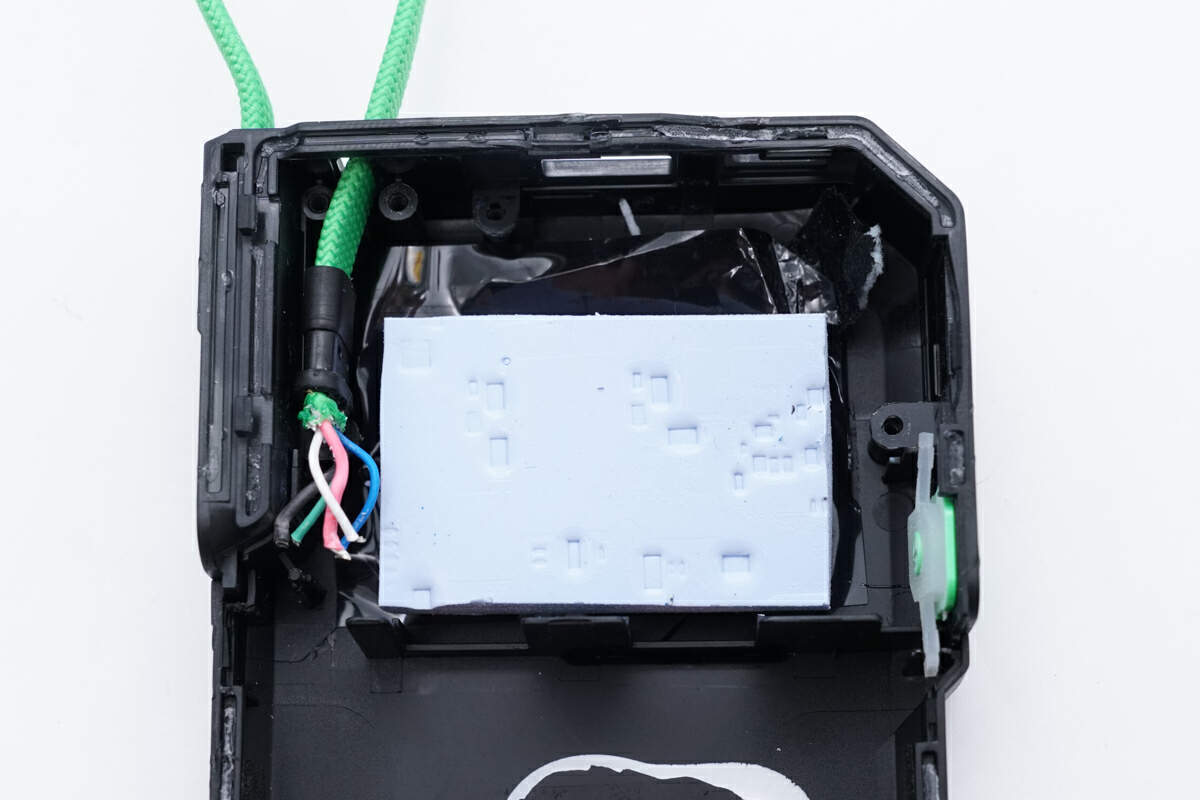

壳体内部PCBA模块一览，发热器件覆盖大面积硅胶，加强散热。

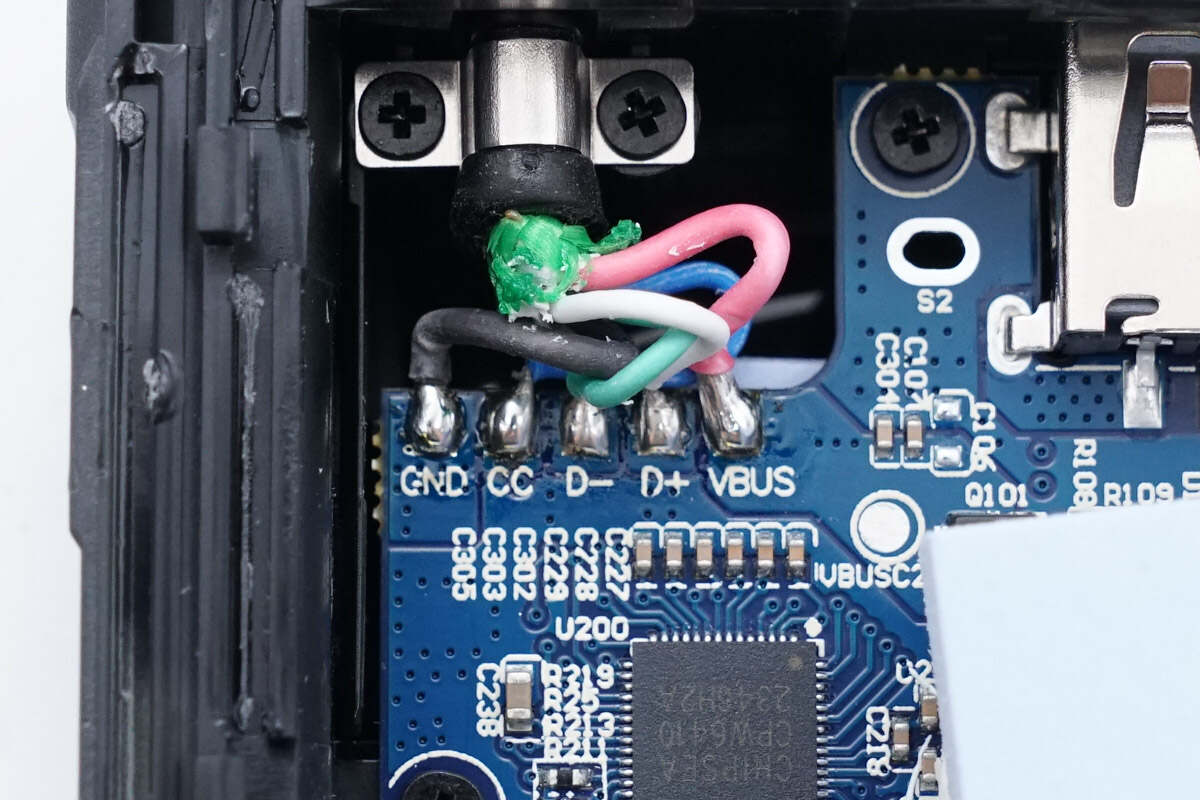

自带线线芯在PCBA模块上得焊点特写。圆润饱满。
固定PCBA模块的螺丝特写。

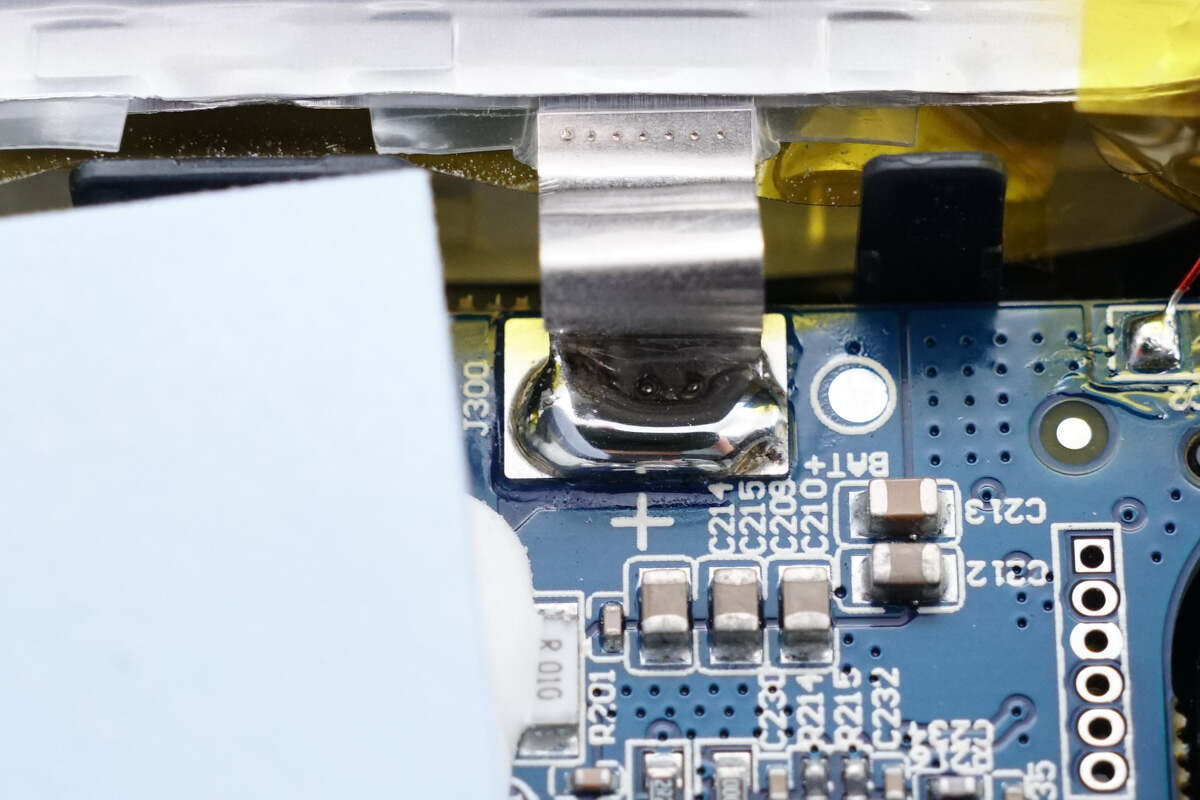

电池组极耳与PCBA模块点焊连接。

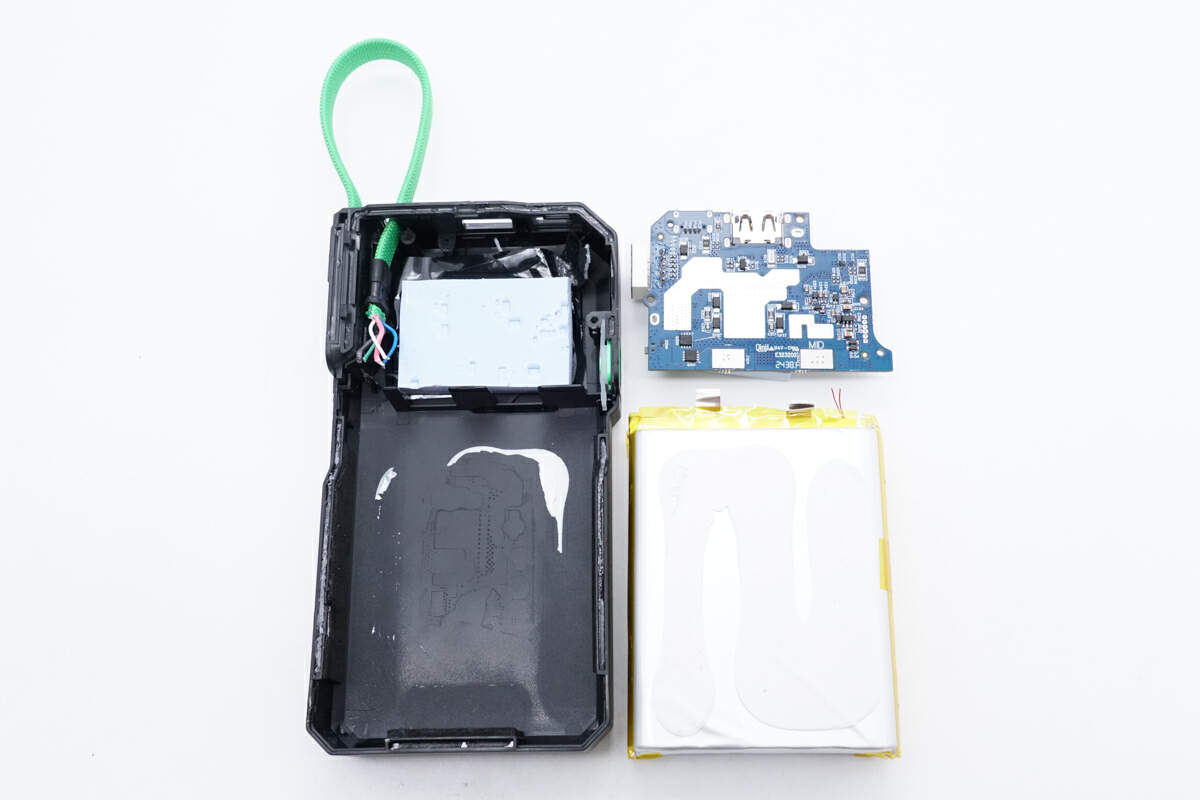

继续拆解，将PCBA模块和电池组从壳体中取出。

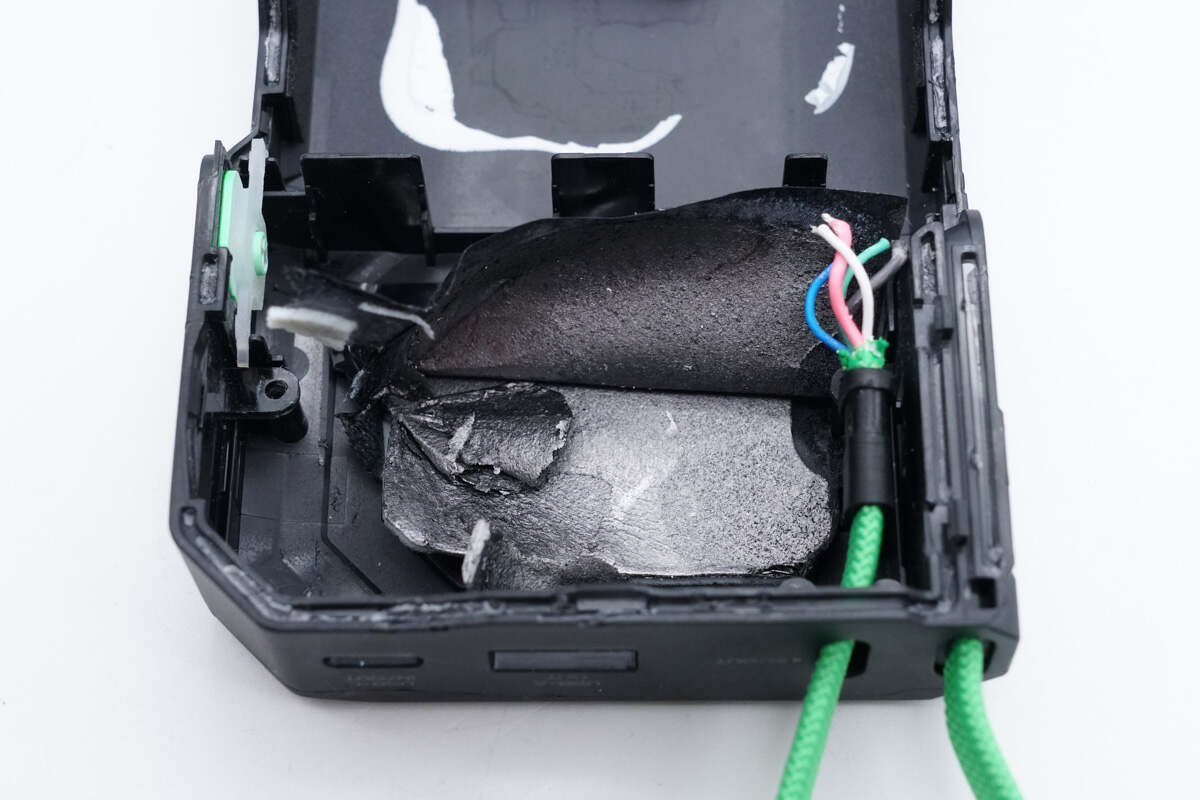

壳体内部与PCBA模块接触面同样充塞硅胶散热。
取出硅胶，下面还垫了石墨贴纸，石墨贴纸覆盖在泡棉上面，对于PCBA模块得散热和缓冲保护非常到位。
再来看电池组，电池组极耳处贴绝缘胶布绝缘。

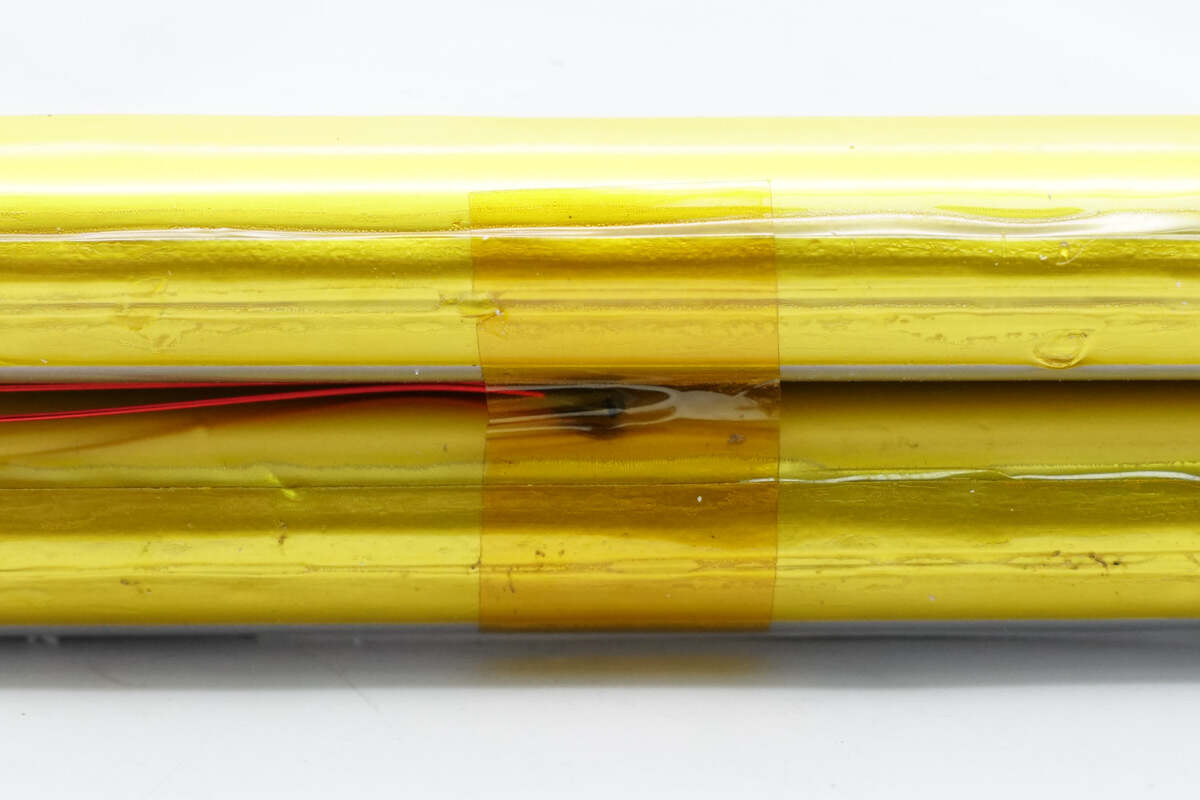

一颗热敏电阻用高温胶带粘紧，嵌于缝隙中，用于监测电池组温度，进行过温保护。

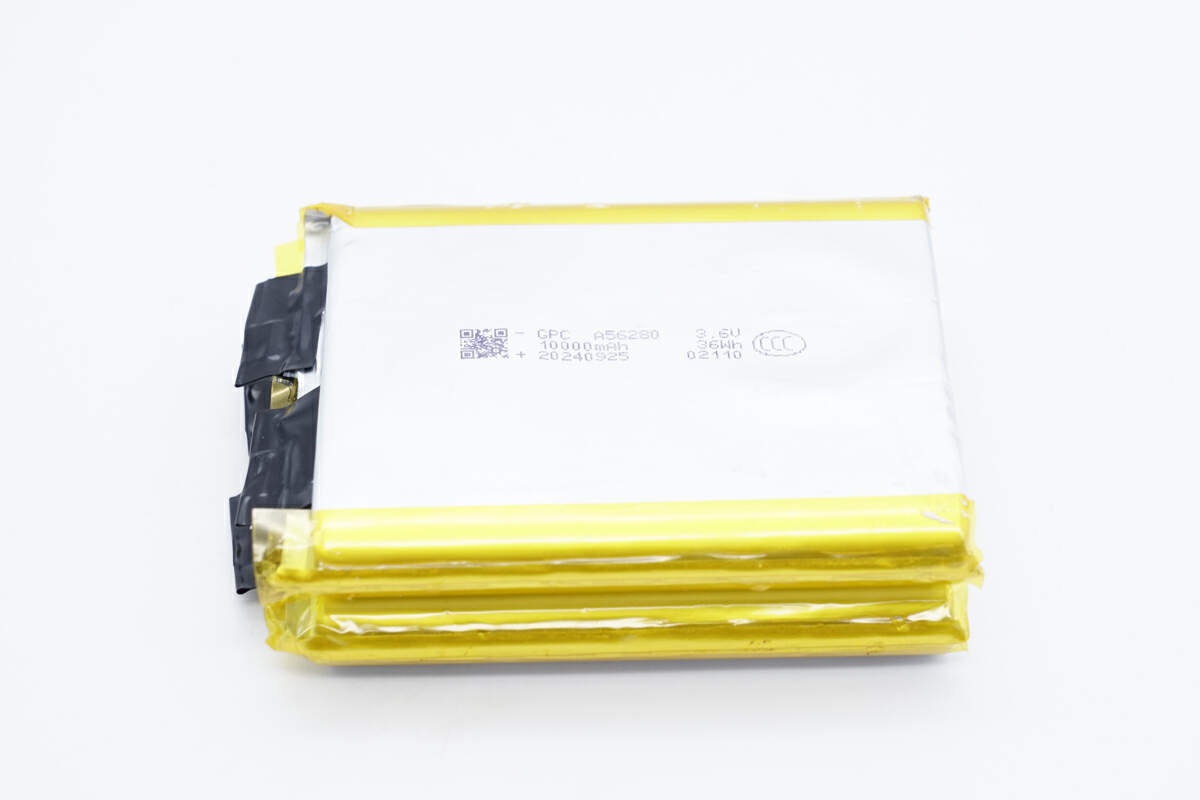

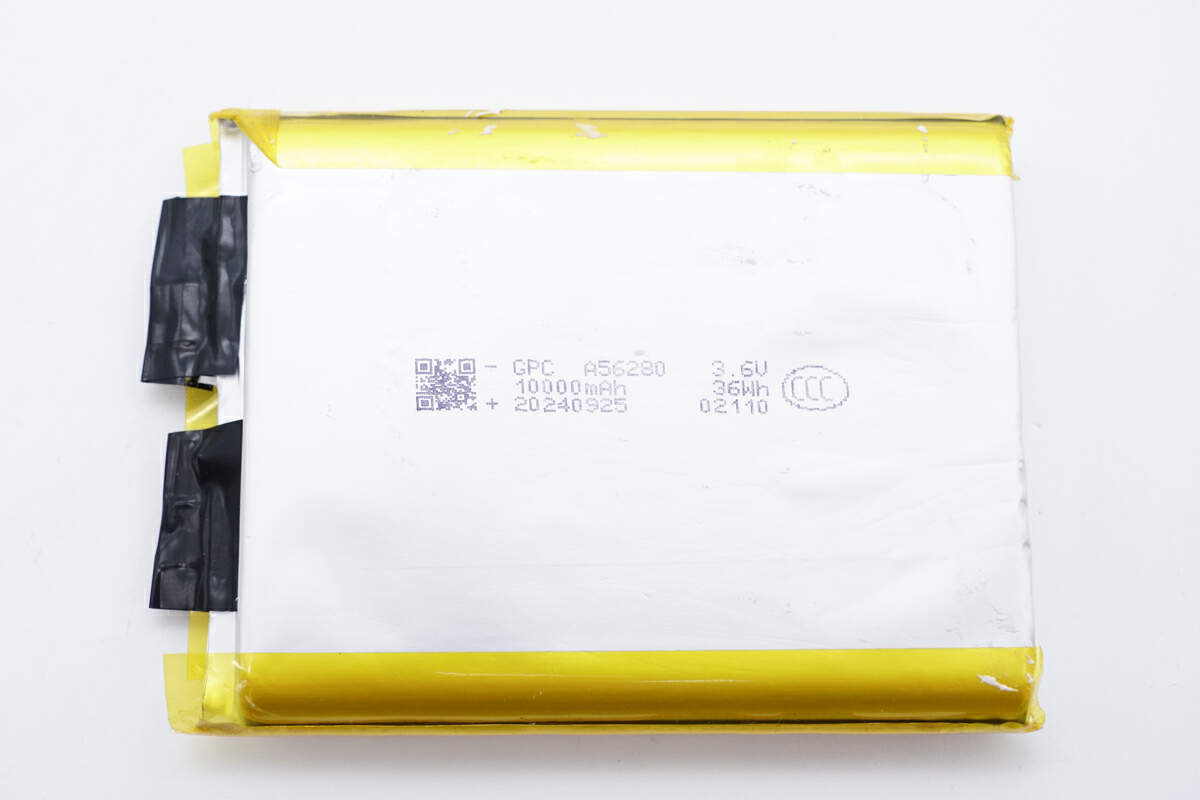

电芯喷码特写，型号A56280，来自GPC格林德，单颗电芯标称电压3.6V，标称容量10000mAh，能量36Wh，充电截止电压4.2V，目前已通过CCC认证。
PCBA模块一览，从左至右可见移动电源SOC，中间是同步升降压电路，顶部两个USB接口和对应的VBUS管，最右侧是滤波电容和数显屏。

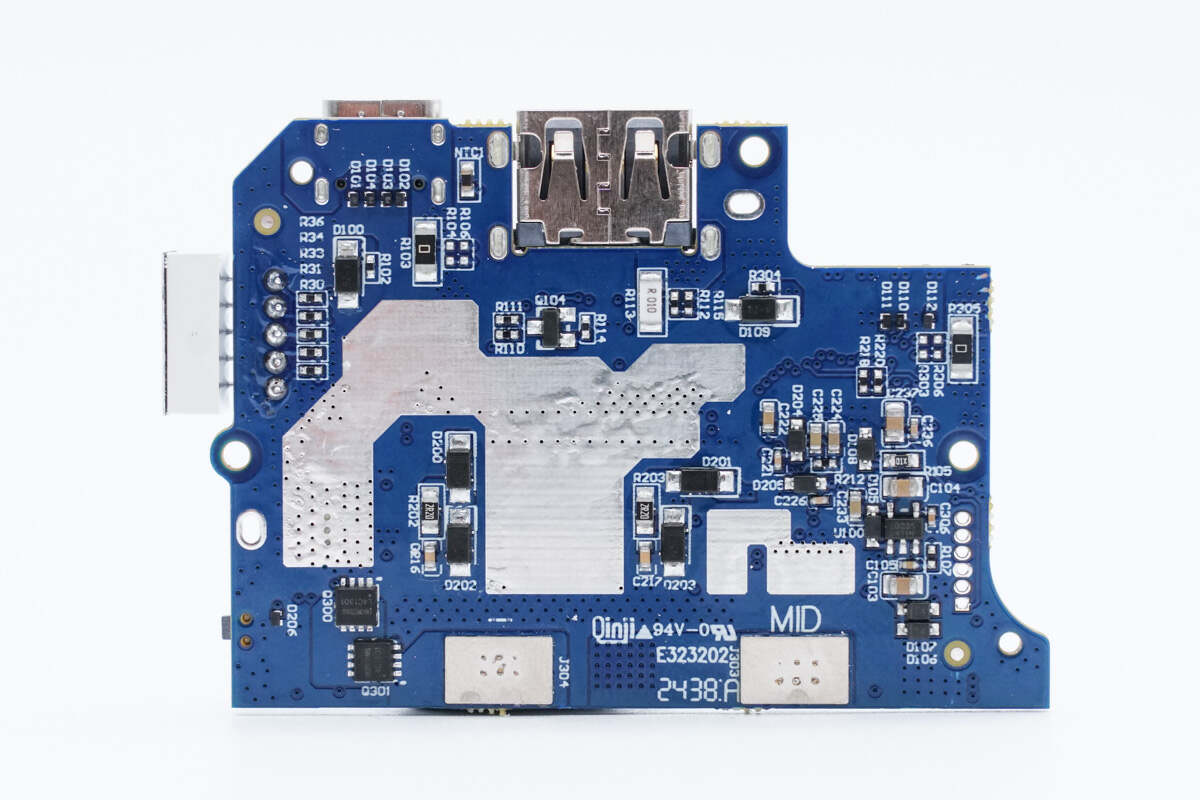

PCBA模块另一面加锡露铜，顶部USB-A沉板焊接，降低占用空间，左下角可见两颗电池保护管。

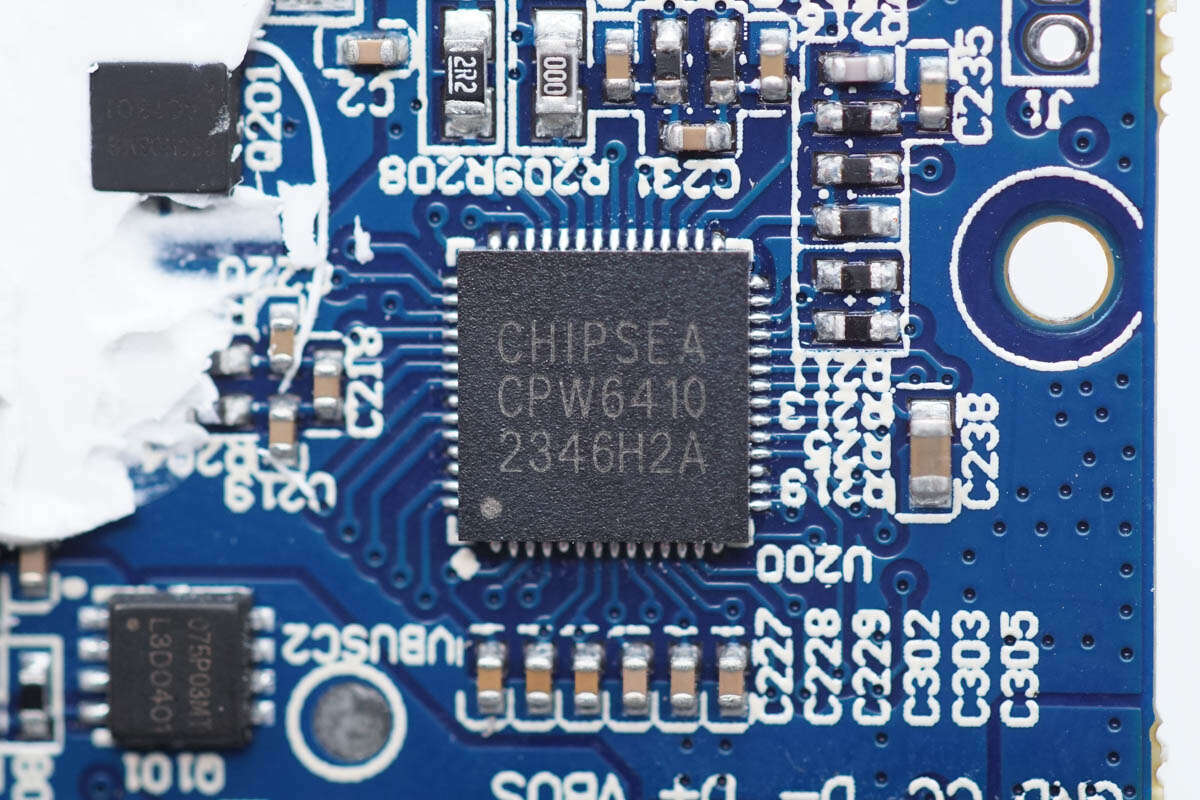

移动电源内置的SOC芯片来自芯海科技，型号CPW6410，是一颗集成 PD3.1 及 UFCS 等多种快充协议、高性能 MCU、同步双向升降压管理、锂电池充电管理的电源管理 SOC 芯片，专为 USB Type-C PD 快充电源应用提供整体解决方案。采用QFN56封装。
芯海科技 CPW6410 内部集成一个同步升降压控制器，支持 2~6 串锂电池充电，具有高效率和快速的瞬态响应。同时内部还集成了两组独立的 Type-C 接口 ，可轻松一颗芯片实现双 Type-C 口解决方案，同时还可扩展支持 USB A 口，单独使用都可以支持快充。
CPW6410 外围精简，集成度高。内部集成 2 路 USB A 的负载检测、2 路外置 MOS 驱动及 VBUS 和 VBAT 端的电压电流检测。同时 CPW6410 可对输出电压、输出限流、充电电压、充电电流等电源参数进行编程配置，外围元件精简，降低系统BOM成本。

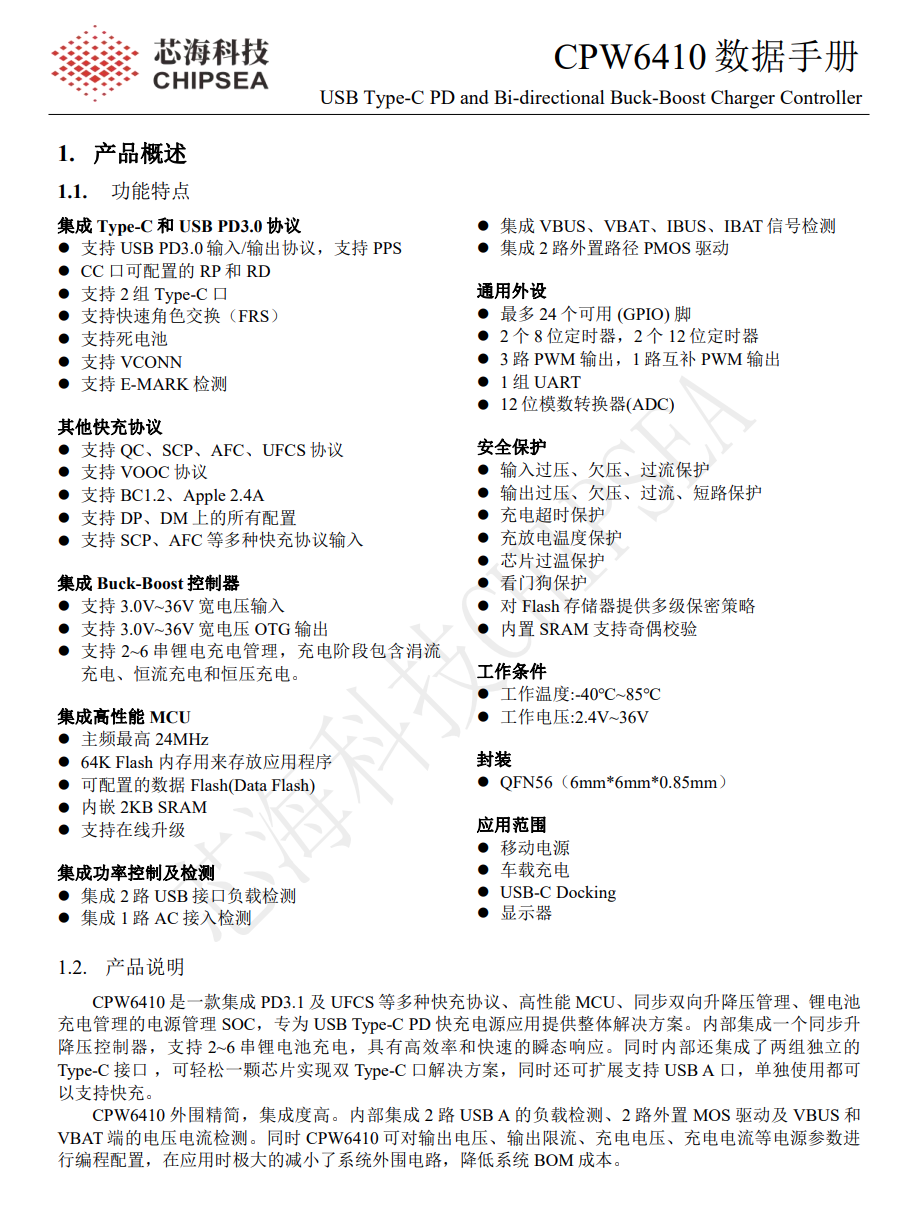

芯海科技 CPW6410 资料信息。充电头网通过拆解了解到，芯海科技的快充芯片还被三星、摩米士、HENGLISAM、羽博、罗马仕、小米、Gendome、贝尔金、斯莫格、立刻拓、绿联、微尔普、移速、酷态科、倍思、闪极等一众海内外大品牌采用，方案性能获客户一致认可。

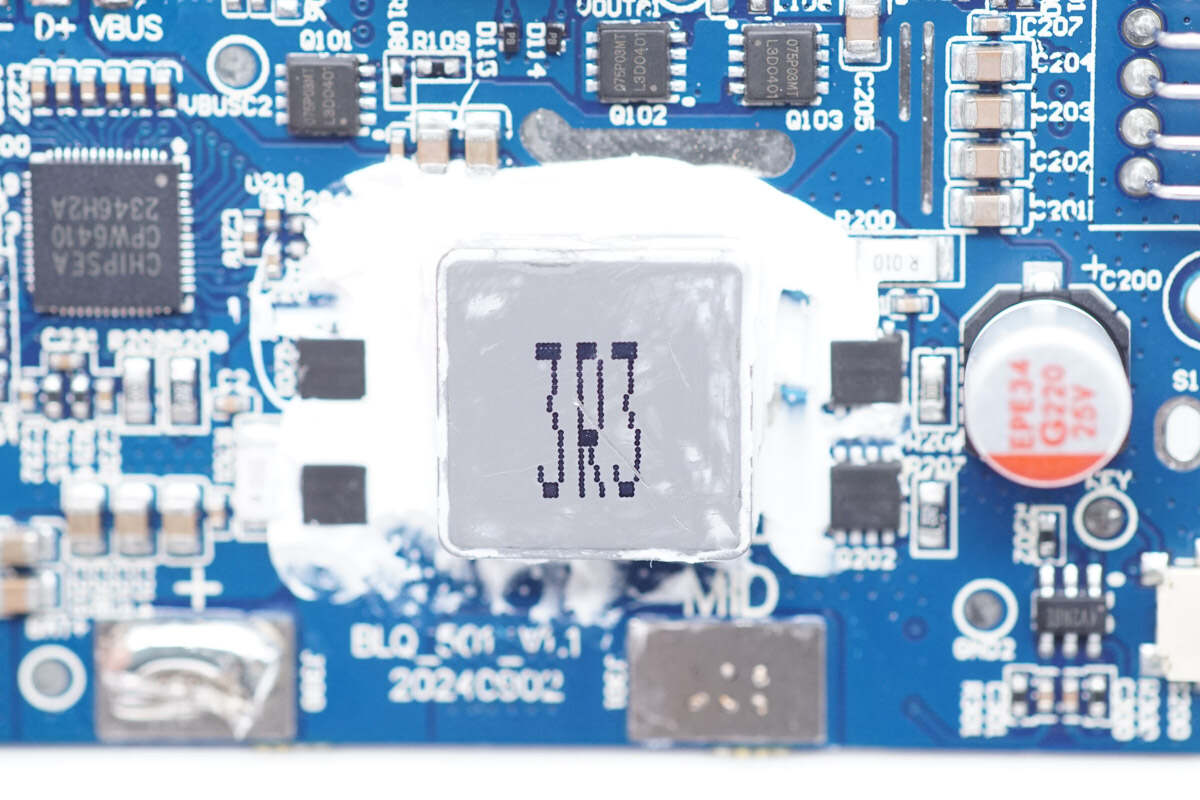

升降压电感特写，规格3.3uH。

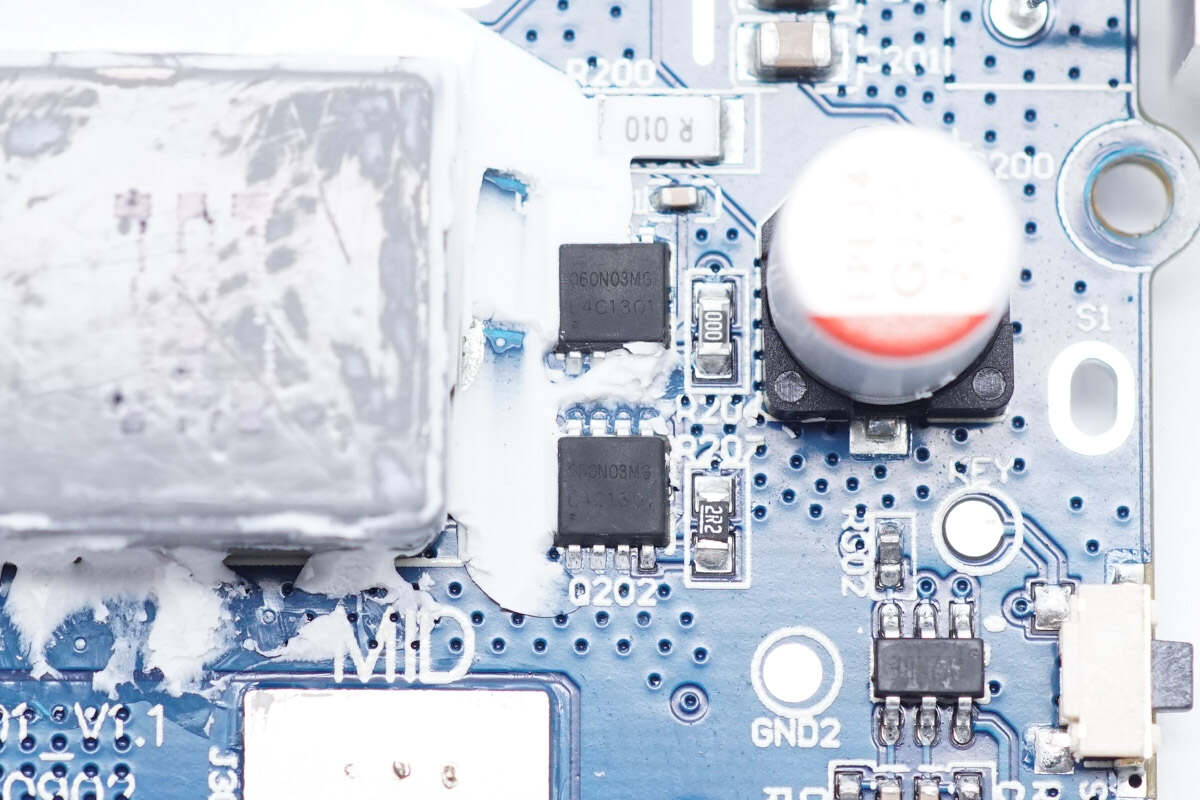

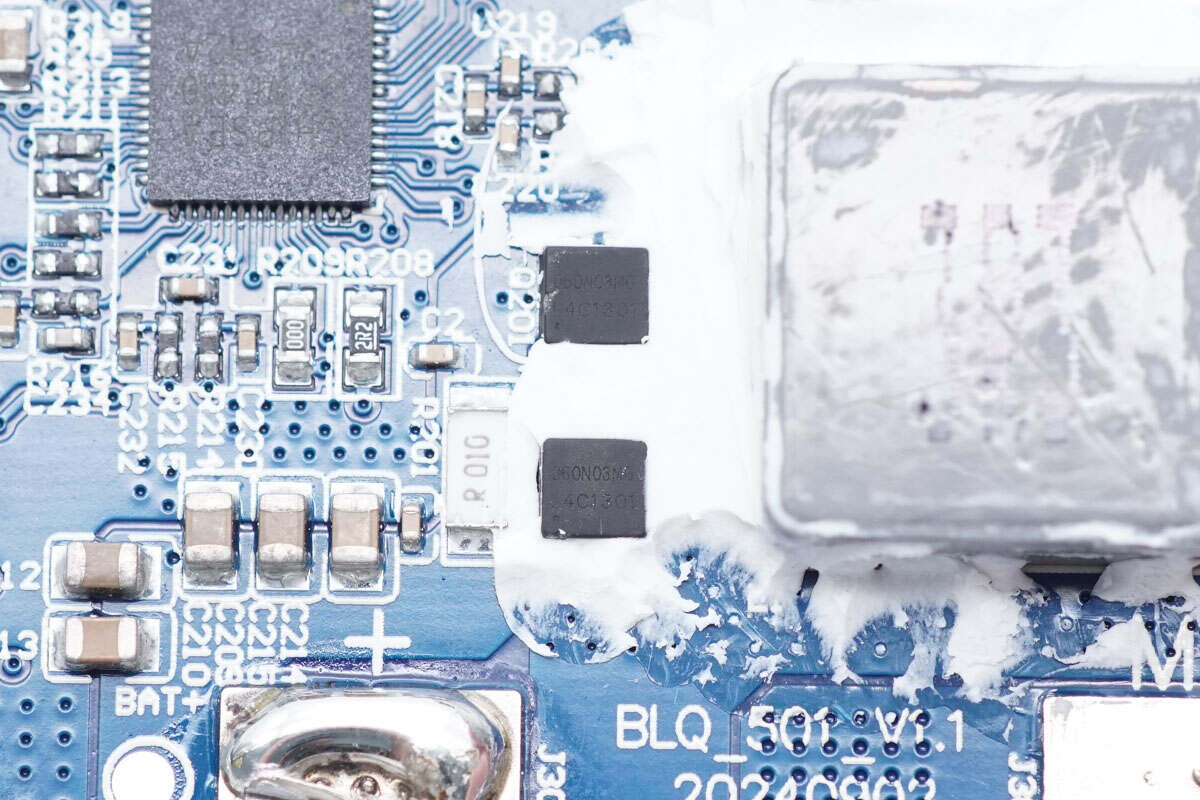

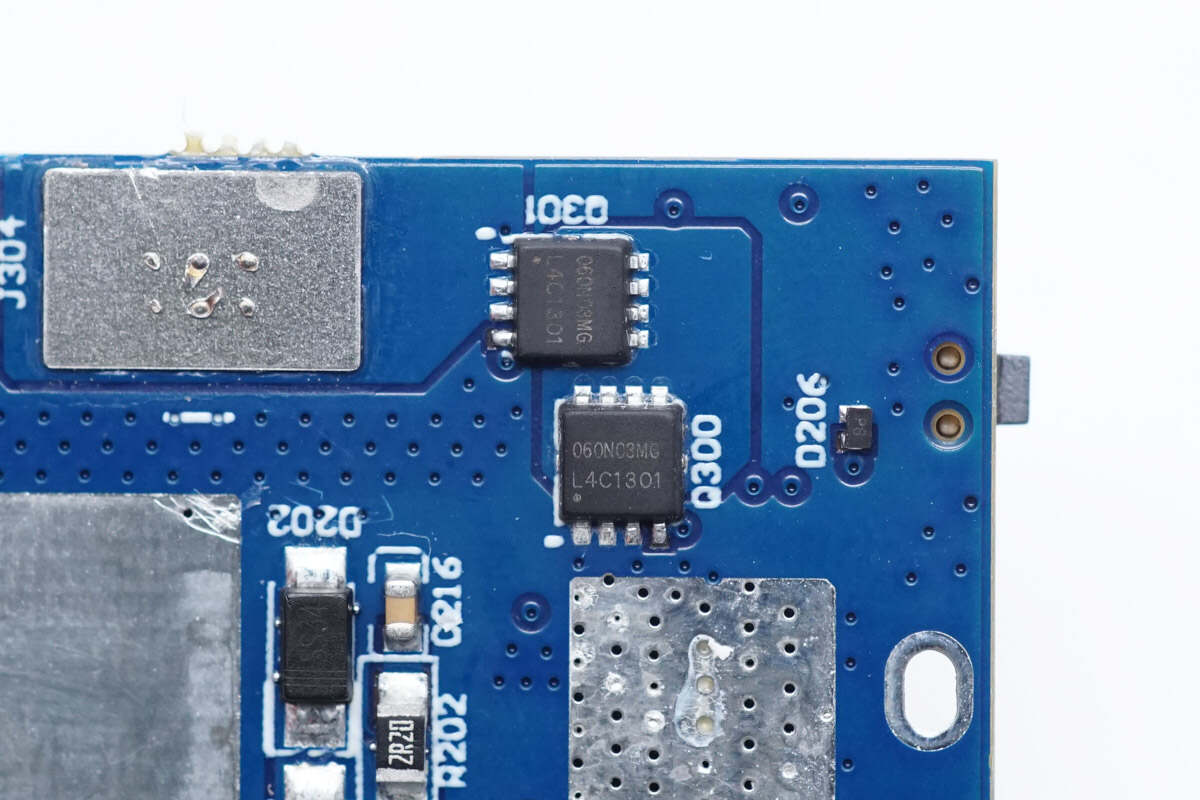

两颗同步升降压开关管特写，丝印060N03MG。
另外两颗同型号MOS管特写，与前面两颗一起组成H桥，配合芯海CPW6410进行升降压控制。

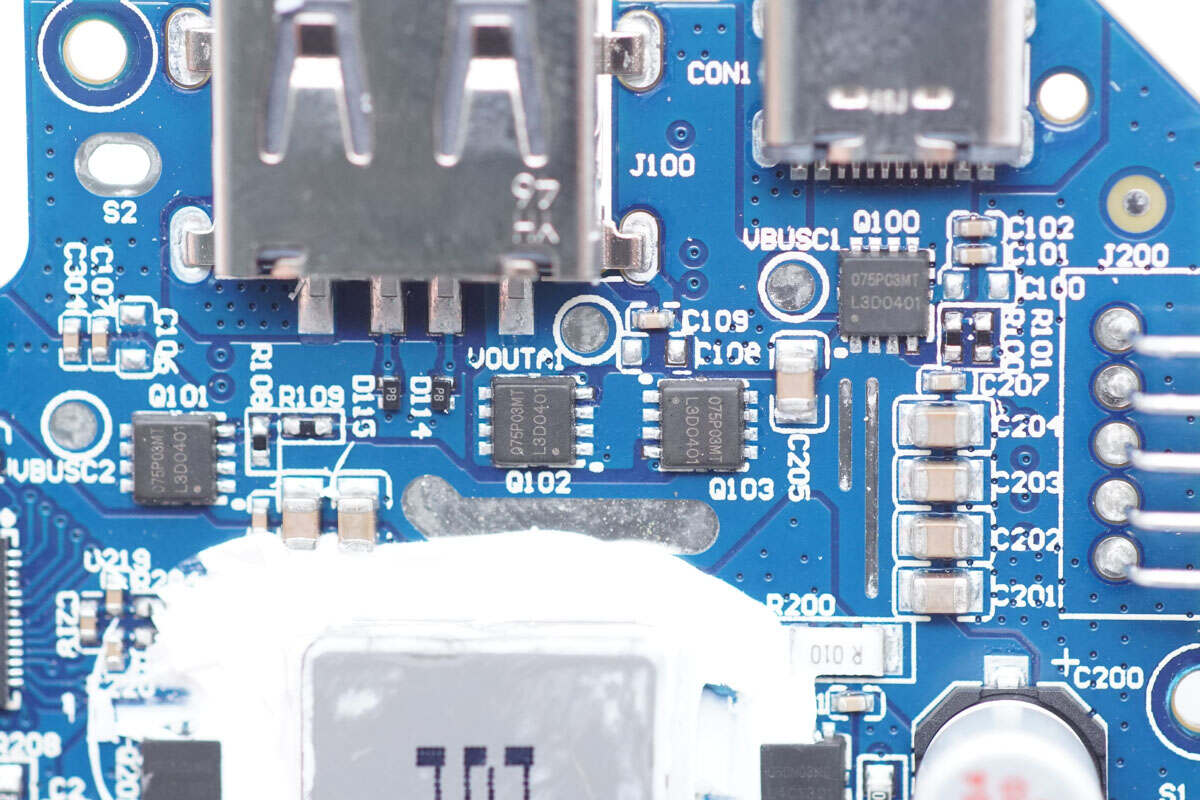

四颗VBUS管特写，其中左侧和右侧那颗分别控制USB-C自带线和接口输出切换，中间两颗控制USB-A进行输出切换。
VBUS管型号ZM075P03M，来自ZMJSEMI真茂佳，P型MOS管，耐压30V，采用DFN3*3封装。

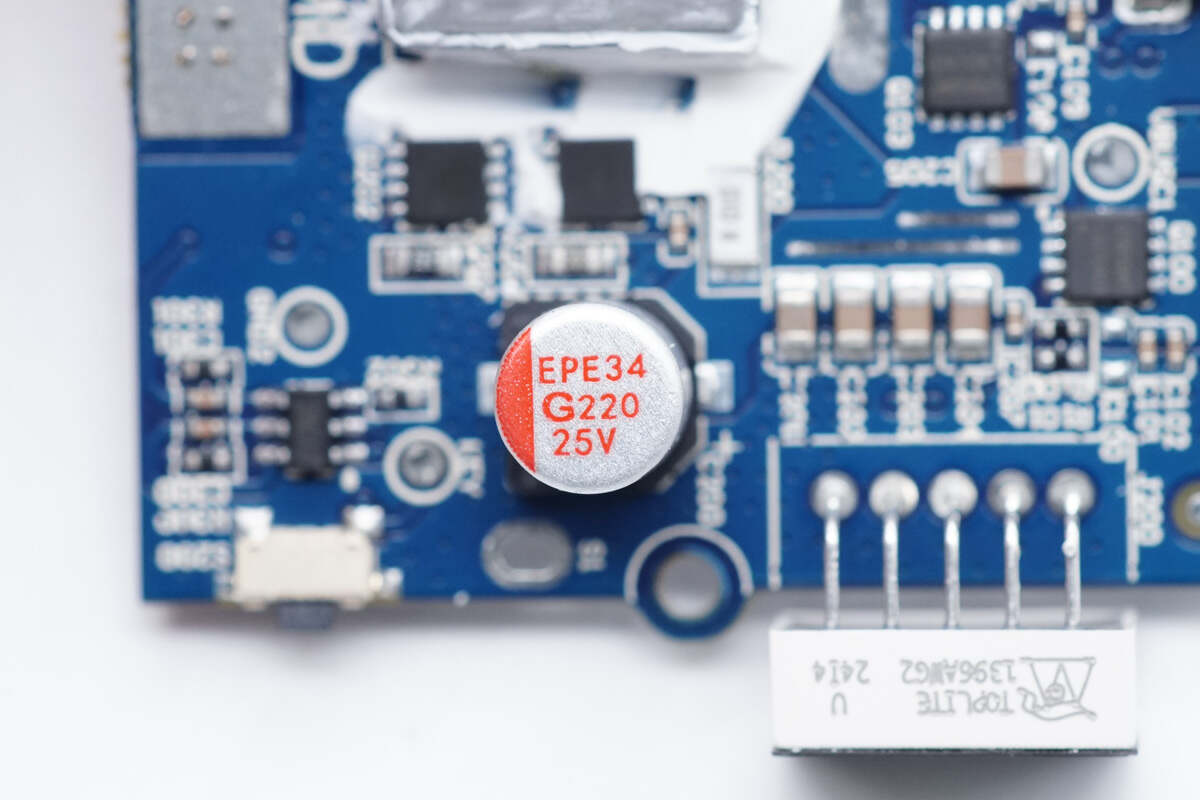

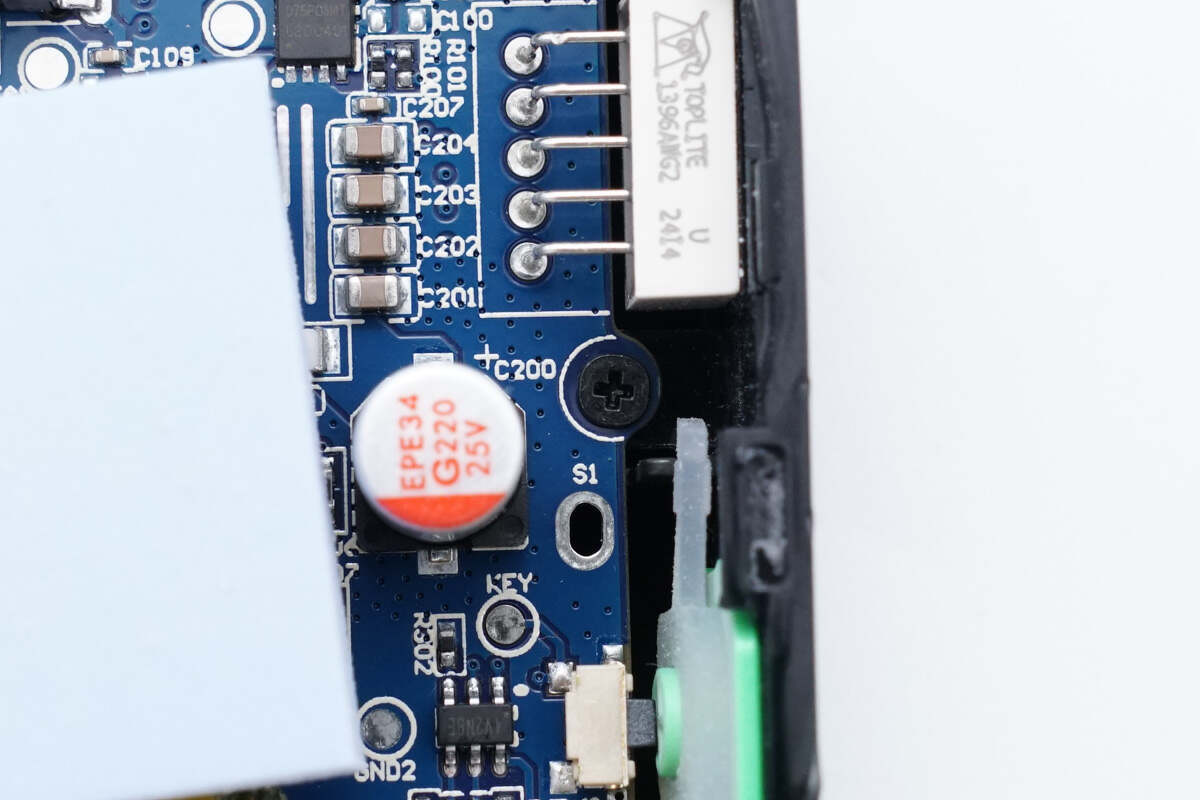

低压滤波电容特写，规格220uF 25V，来自GATHER凯泽鑫，贴片式焊接。

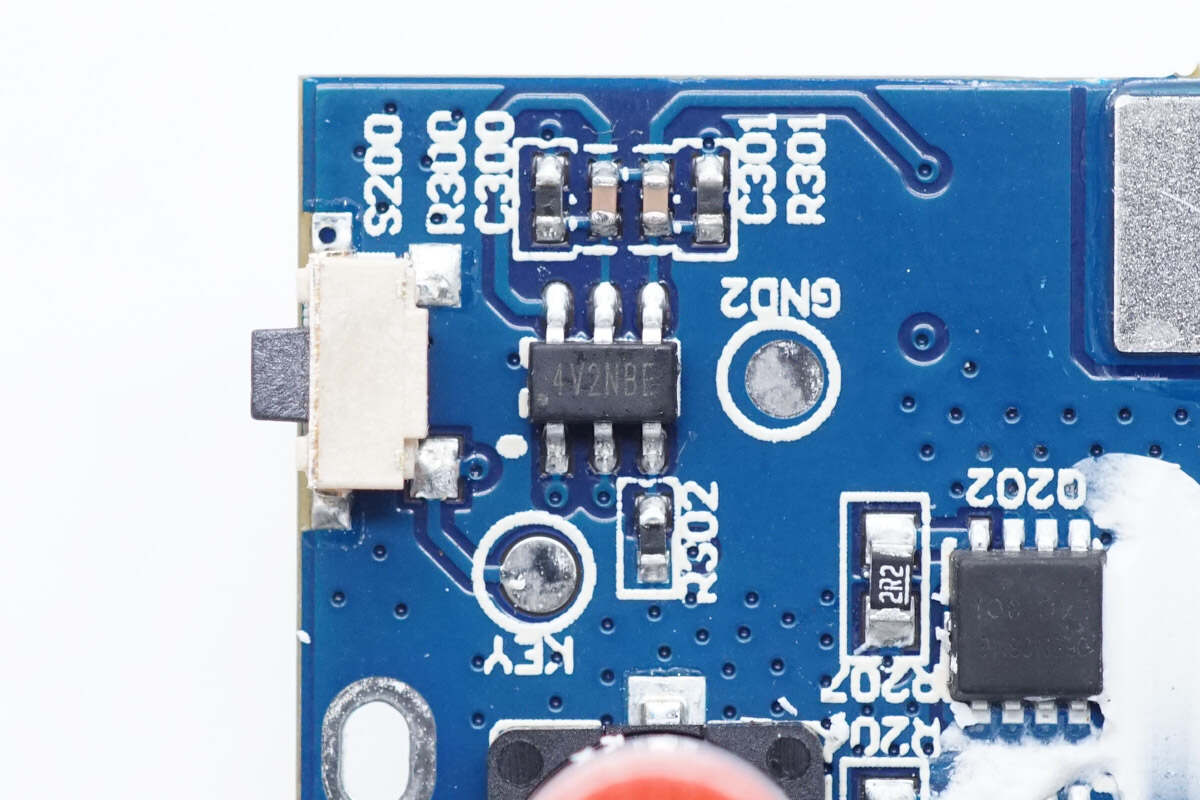

丝印4V2NBE的电池组保护芯片特写。
两颗丝印060N03MG的电池保护管特写。

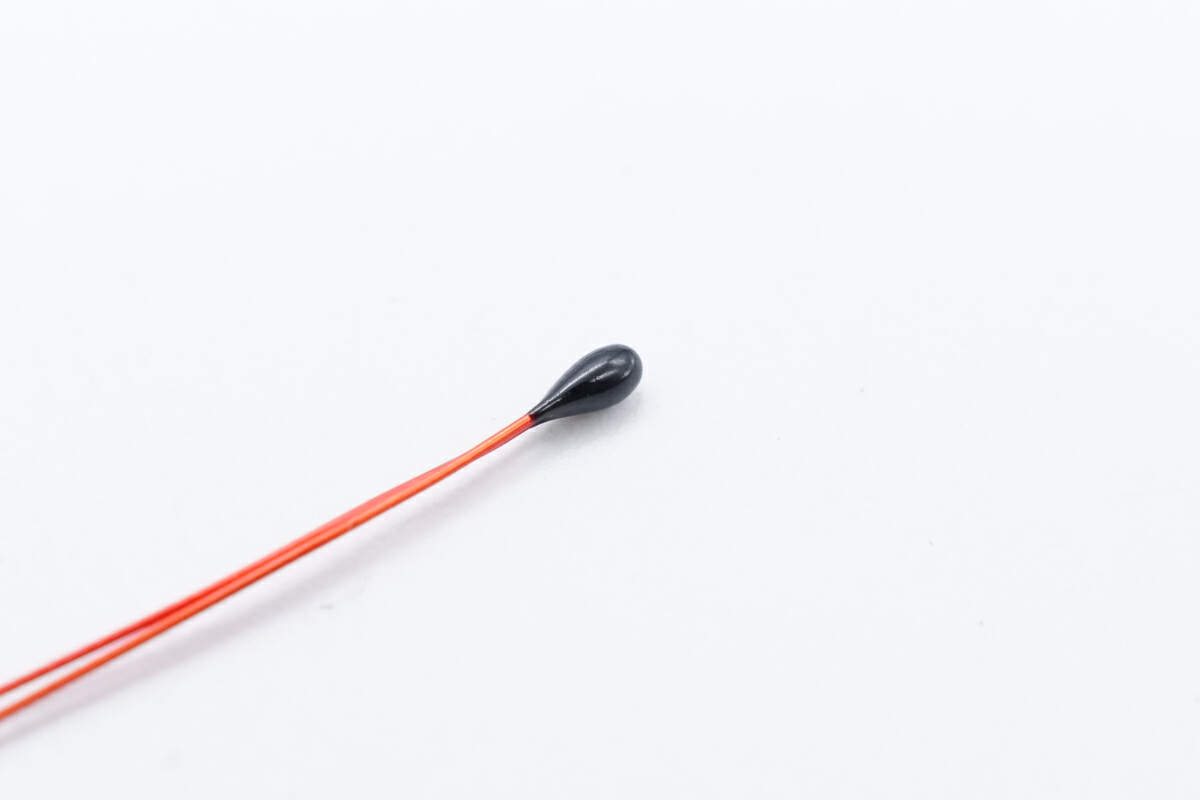

NTC热敏电阻特写，用于监测电池组温度，进行过温保护。

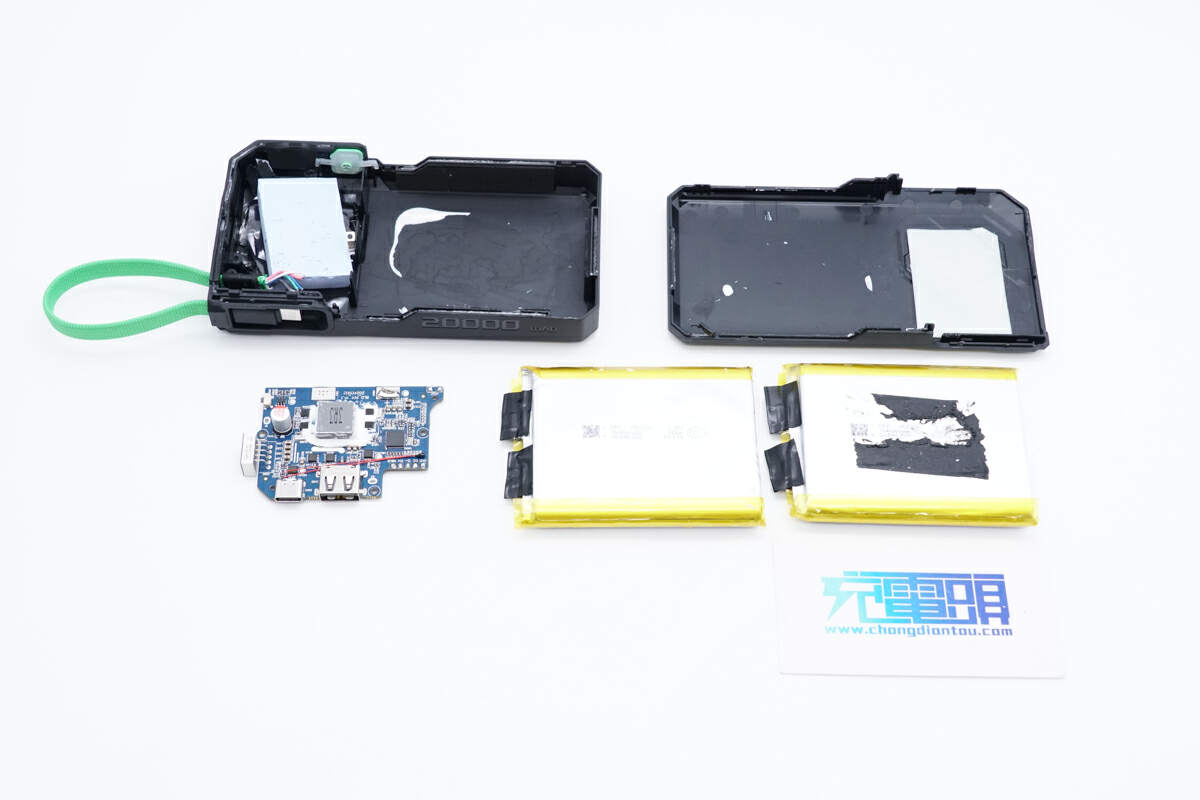

全部拆解完毕，来张全家福
充电头网总结

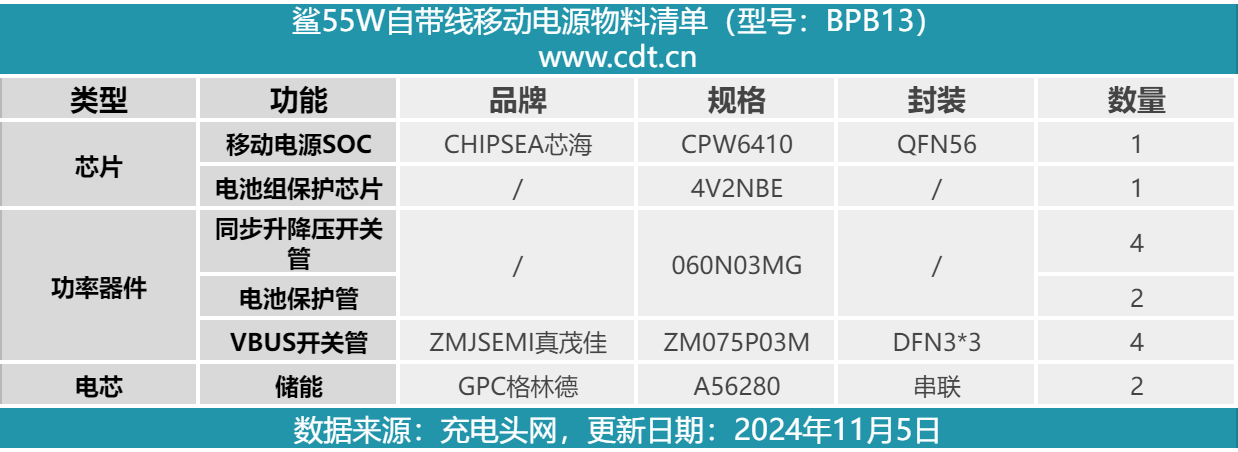

最后附上黑鲨55W自带线移动电源核心器件物料清单，方便大家查阅，
黑鲨55W自带线移动电源额定容量20000mAh，最大功率为55W，其搭载1A1C两个USB接口，并配备一根USB-C自带线，C口和C线支持40W输入和55W输出。机身采用黑色块状设计，外壳为PC阻燃材质，外观酷炫大气，电源键旁边配备TFT数显屏，支持电量百分比显示。
充电头网通过拆解了解到，黑鲨55W自带线移动电源内置2节10000mAh软包电池，串联成组，来自GPC格林，电池组中间设有热敏电阻进行温度检测。
移动电源SOC来自CHIPSEA芯海科技，型号CPW6410，是一颗集成 PD3.1及UFCS等多种快充协议、高性能MCU、同步双向升降压管理、锂电池充电管理的电源管理SOC芯片。可以说是“一芯多用”，极大精简外围元件，降低系统BOM成本。移动电源内部发热器件周边填塞硅胶加强散热，外壳与PCBA模块接触面贴石墨贴纸和泡棉进行散热和保护，内部结构也很可靠。
