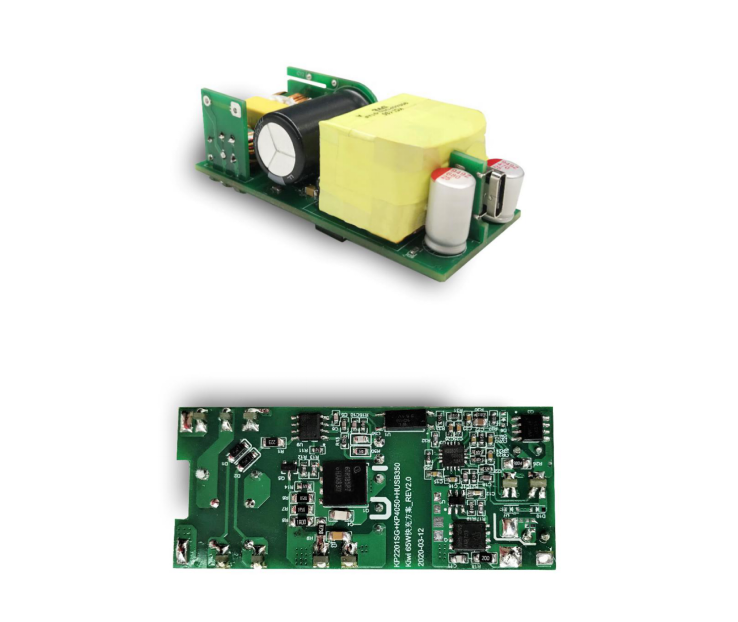

近日，深圳市必易微电子有限公司 (Kiwi Instruments Corp.) 重磅推出了大功率超级快充电源芯片方案——适用于宽压输出的高性能 PWM 驱动控制器 KP2201 以及适应CCM/QR/DCM 的高性能快充同步整流驱动器 KP4050，此组合方案特别适用于高性能的 27W 或以上功率的快充电源设计。

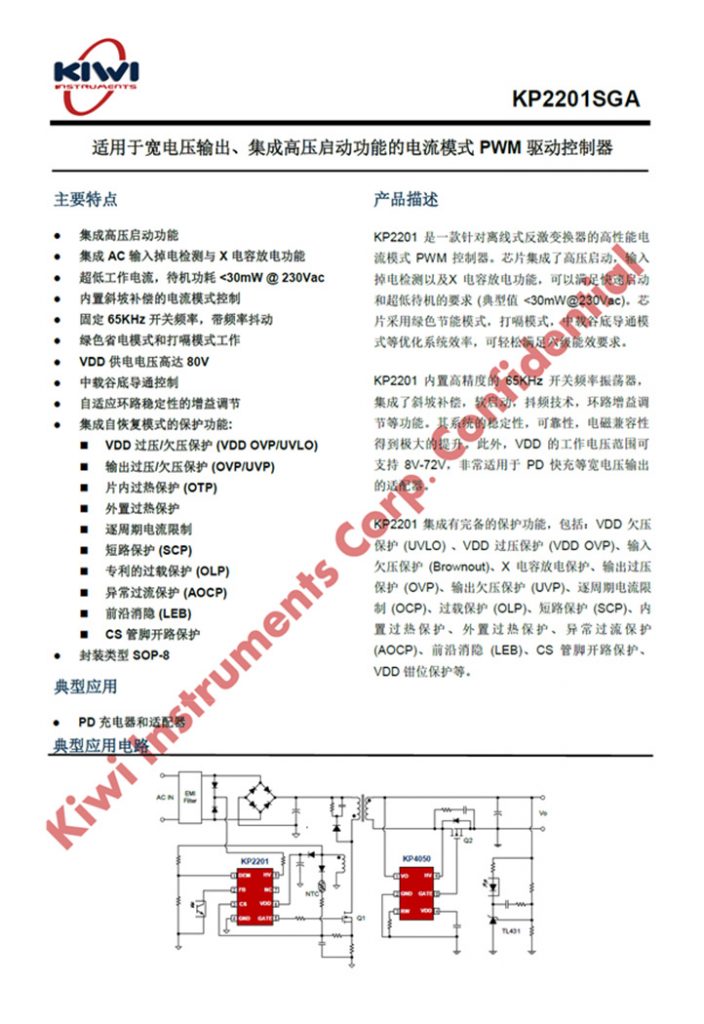

为了满足 PD3.0、QC4.0+对输出电压高精度调节的要求，KP2201 作为一款 SSR PWM 控制器不仅外围简单集成度高，还具备诸多亮点。
1、超宽的芯片供电范围高达 80V
芯片采用独有的工艺技术进行设计，VDD 最高可以承受高达 80V 的耐压，正常工作电压推荐 10-70V 以保证系统可靠，在外围器件优化设计的情况下对于 3.3V-20V 的输出应用可以省去其他芯片所需的 LDO，不仅节省 BOM 成本，还可以帮助缩小电源体积降低待机，属于行业领先的性能表现。

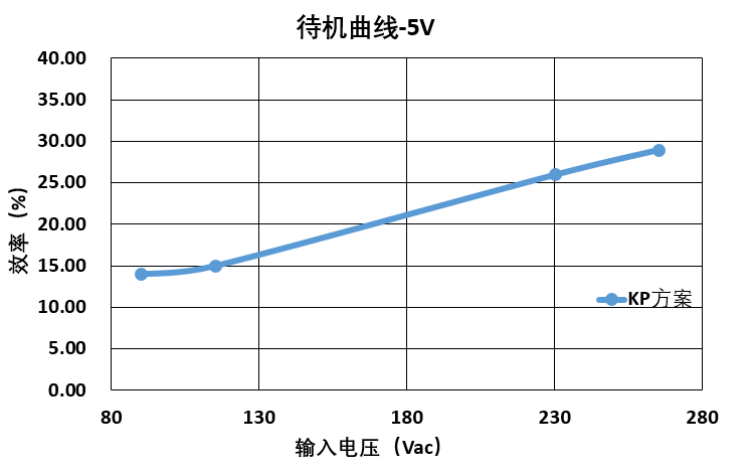

2、高压工艺与超低待机控制技术加持下的超低待机功耗<30mW@230Vac
对于一款高性能的 AC-DC 电源，不仅需要启动快（一般小于 200mS），还需要具备低待机功耗。因为快充电源作为日常频繁使用又会长时间可能处于待机状态下的一种设备，即插即用和绿色节能的表现对于提升用户体验十分关键。KP2201 集成有 700V 高压启动电路，可以做到超快启动；同时，KP2201 通过高压电路可以实现低压欠压保护和对 X 电容的放电功能，不仅降低了待机功耗，还可以实现低压输入下的安全保护。
对于一款高性能的 AC-DC 电源，不仅需要启动快（一般小于 200mS），还需要具备低待机功耗。因为快充电源作为日常频繁使用又会长时间可能处于待机状态下的一种设备，即插即用和绿色节能的表现对于提升用户体验十分关键。KP2201 集成有 700V 高压启动电路，可以做到超快启动；同时，KP2201 通过高压电路可以实现低压欠压保护和对 X 电容的放电功能，不仅降低了待机功耗，还可以实现低压输入下的安全保护。
3、自适应的环路增益控制，优化宽压输出 5-20V下的性能表现

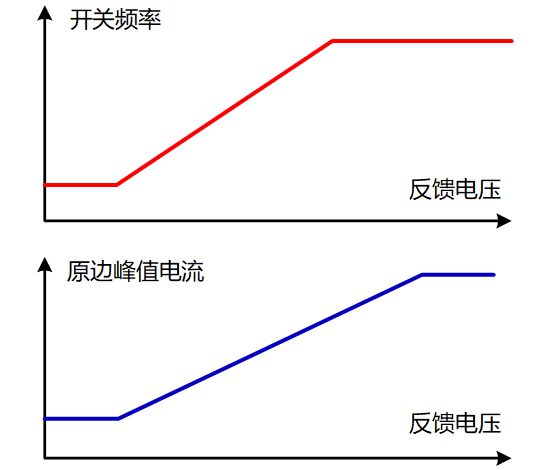

快充电源与传统 AC-DC 电源的最大区别就是输出电压范围宽，以 65W 电源为例，如果20V/3.25A 工作在 65kHz，那么 5V/3A 以下输出时可能系统会很快进入打嗝模式中，这样可能会由于功率过小打嗝而出现噪音，同时还会引起输出电压纹波过大。KP2201 为此引入了自适应环路增益调节技术，根据输出电压的不同自动调节环路增益，使得系统在 5V、9V、12V、15V 和 20V 时满载频率接近，负载变化时系统都能具备优良的性能。
4、谷底导通模式有助于提高中载条件下系统效率
在中载条件下，开关器件的开通损耗占据了较大的系统损耗，对系统效率的影响比较明显。通过在辅助绕组的电阻分压网络上采样消磁信号，在中载条件下实现谷底导通，有效降低开通损耗，在提高系统效率的同时，降低了对开关器件的散热要求。

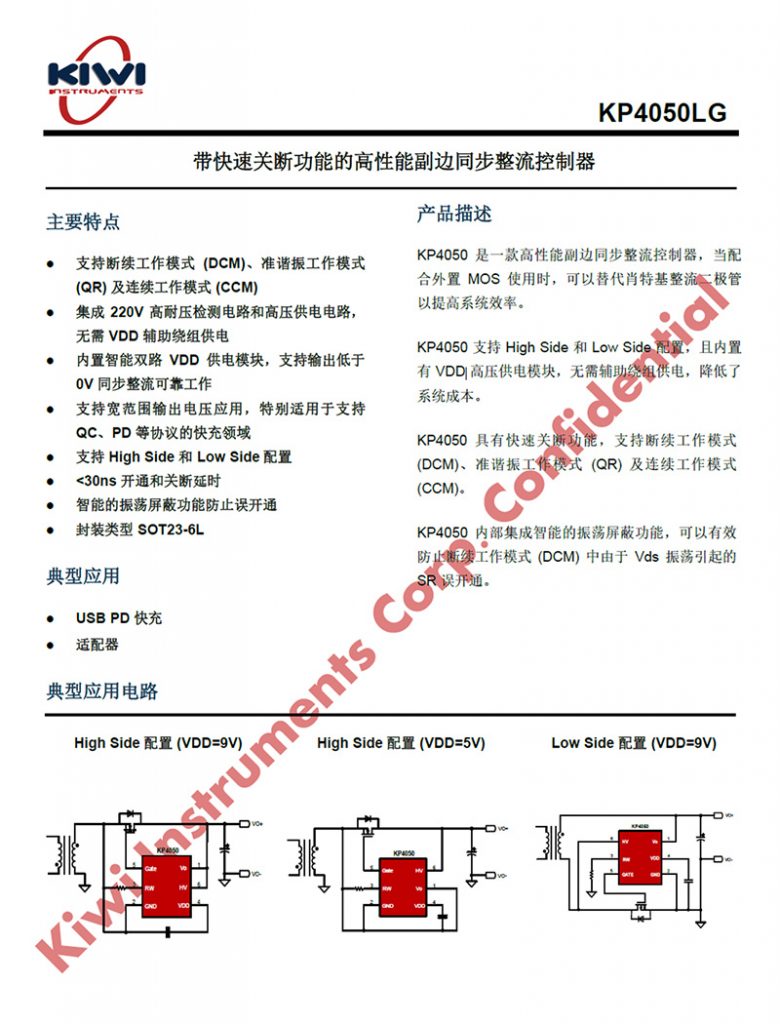

作为高功率密度电源的必备产品，同步整流的选择和设计在电源设计中举足轻重。KP4050 不仅把同步整流的效率发挥到了极致，同时还考虑到快充应用的特殊性，采用了独特工艺开发了专利的自供电技术，大大降低了系统的外围成本并增加了设计的灵活性。
1、优秀的同步整流算法，良好兼容 CCM/QR/DCM多种模式工作，不仅效率高而且器件应力低

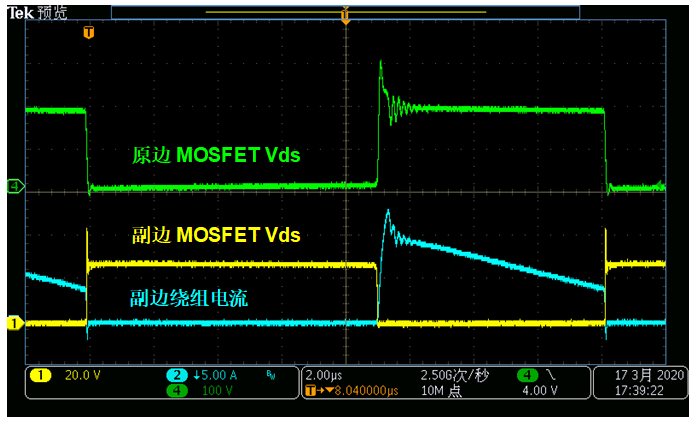

KP4050采用实时比较和专利的驱动自调节技术，可以做到极短的开通延时和关断延时，典型值小于 20ns，这样大大降低了副边同步整流 MOSFET 体二极管导通的损耗；同时对于 CCM 与 QR 模式下的器件应力得到了良好的控制。
2、专利的高压自供电技术，可以支持多种副边拓扑结构，无需辅助绕组的设计
最新的 PD3.0 的 PPS 模式需要输出降低到 3.3V 仍然要可靠工作，此时传统的同步整流都需要辅助绕组来提供芯片供电，这样就增加了变压器设计的复杂度。KP4050 设计有高压供电电路，自动识别输出电压范围，在 PPS 模式下仍然可以维持 VDD 供电正常，让副边高效可靠地工作。这种设计也就可以支持副边“高边侧”和“低边侧”的 2 种架构，对于 PCB 布局和 EMC 优化提供了便利。
3、 高达 220V 的检测脚耐压
KP4050 采用特有工艺设计而成，其高压检测脚可以承受高达 220V 的耐压，在反激应用中可以支持输出电压 24V 内安全可靠工作。
必易微电子始终坚持“独特创新、易于使用”的理念，通过在 AC-DC 电源领域的多年耕耘，不断为客户提供更具创新的产品帮助客户实现更优的系统性能，KP2201 和 KP4050 作为必易在大功率快充电源领域的首批作品也完美诠释了此理念，后续必易微电子将陆续推出更具前瞻性的电源解决方案，敬请关注。
