随着社会发展，环保、减少资源浪费、降低成本等要素已经成为了新时代的发展理念。PD快充适配器已经开始普及，各大手机厂商也各显神通，有着自家各种充电协议，而作为手机龙头苹果却一直没有自家协议，采用的是标准USB PD协议充电。由于iPhone12将采用基于PD协议的20W快充，各个厂商均已进入紧张的方案筹备当中，钰泰半导体特别推出AC-DC控制芯片ETA8056/ETA8058，专为PD/QC 18W/20W/22.5W/24W/27W而生。

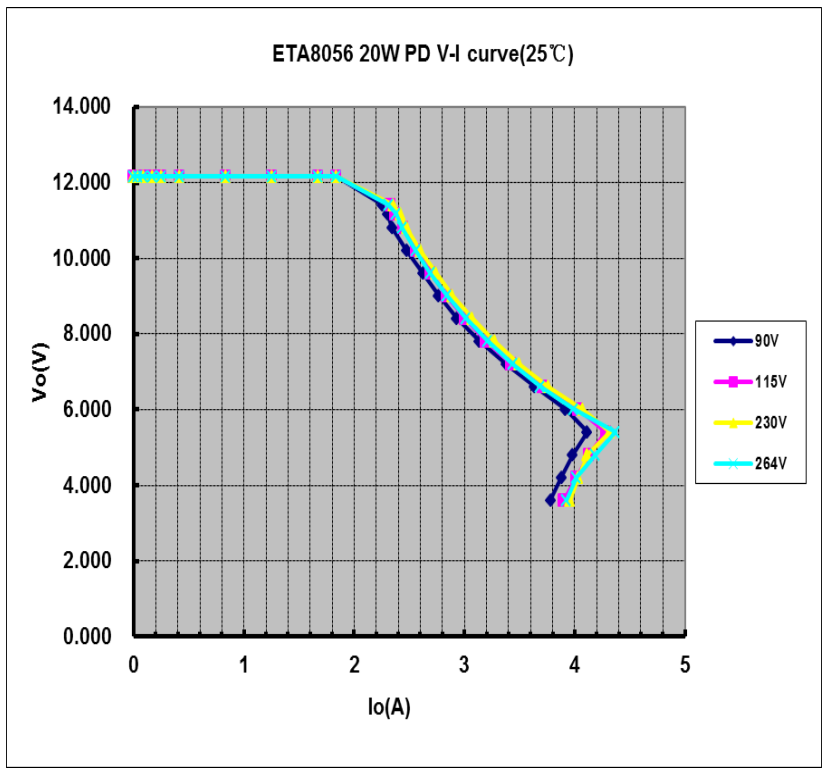

ETA8056集成1.2Ω/650V超结功率管，专为PD/QC 18W/20W功率定制；ETA8058集成0.76Ω/650V超结功率管，专为PD/QC 22.5W/24W/27W功率定制。主控芯片采用恒功率控制模式及降功率控制模式，如下图1所示输出电压电流曲线，为27W以下的PD/QC电源系统方案量身定制！
ETA8056/8管脚与目前市场大部分集成功率管的8脚芯片不太相同，如下图2多出了VD特色引脚，通过检测电阻网络Rvd1和Rvd2，可根据实际情况调整，使高低压输入时电流点保持基本恒定，同时也可调整输出电压降功率的电压点，用于减小恒功率输出电压低时同步整流大电流的压力；也同时具备输入欠压过压，输出欠压过压保护功能。
芯片集成软启动电路，用于保护系统启动时各开关器件（主要是开关管，变压器，整流肖特基），减小开关应力，也使输出电压上升没有过冲电压出现。同时集成快速启动电路，用于保证系统在大容性负载时也能顺利启动，在无容性负载时得到更短的输出电压上升时间。ETA8056/8集成电流软驱动技术及驱动电压钳位电路，结合准谐振谷底导通开关技术，减少开关噪声，为整个系统有效减少EMI辐射干扰；集成有规律的频率抖动技术，为整个系统有效减少EMI传导干扰。
图-2
ETA8056/8继承钰泰半导体AC/DC控制芯片家族的宽电压7-39V的Vcc设计兼顾PD/QC的多种输出电压规格，脉冲触发模式（Burst Mode）控制来降低空载待机的功耗以满足各种能效的待机功耗要求，通过电流断续模式下准谐振（Quasi-Resonant）谷底导通技术与电流连续模式（CCM）相结合，频率折返（Frequency Fold-back）技术来帮助系统轻易的达到DOE 6或COC V5的平均效率要求。
如图2，ETA8056/ETA8058典型应用电路图，适合应用在27W以内各种新型能效要求的适配器方案中。只需要搭配PD/QC等协议芯片便可实现输出电压5-12V可调功能，组成PD/QC快充电源系统方案。
集成功率管的AC\DC芯片，大家关心的主要是效率，温度以及EMI，以下例举钰泰ETA8056 PD20W样机实测各种数据。

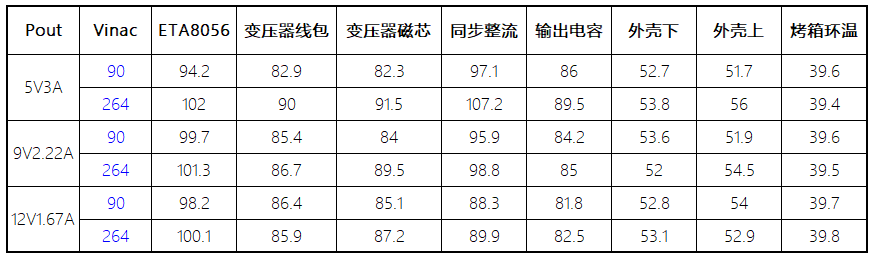

表1，效率数据表
2，温度数据
测试条件：无鼓风高温密闭烤箱，带外壳半密闭状态每老化2小时后测试所得数据EMI部分传导测试数据：

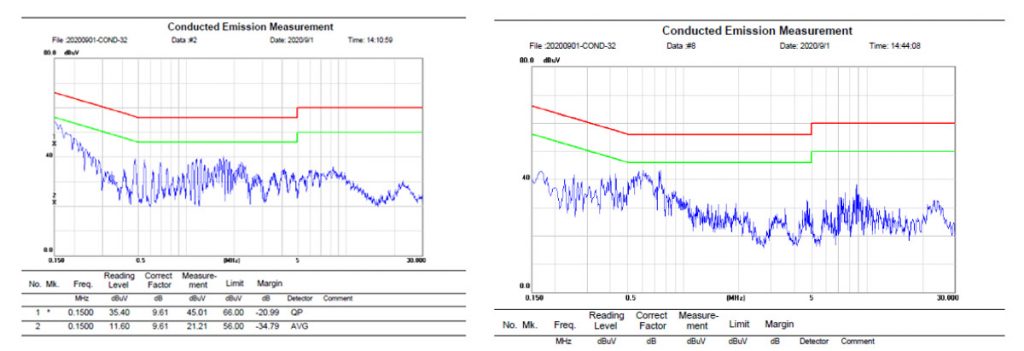

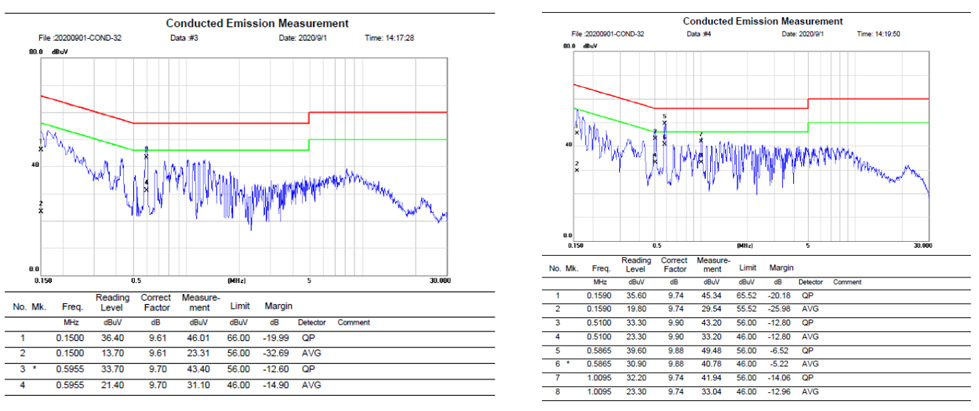

5V 15W
12V 20W

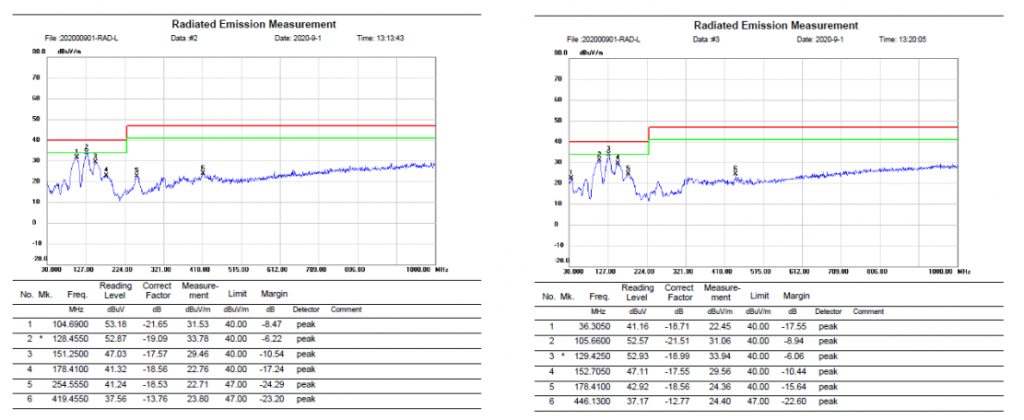

EMI部分辐射测试数据：

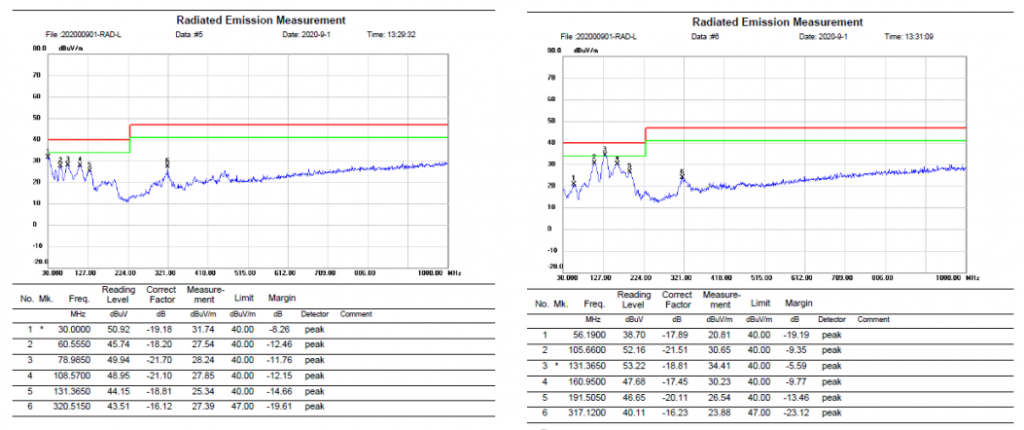

5V 15W
12V 20W
实际样机恒功率及降功率曲线：开关电源的高功率密度在以后的市场需求会越来越大，钰泰半导体将在年底推出高频QR中功率驱动管理芯片，用于驱动超级硅碳化硅等管子，同步整流芯片同步推出，后续氮化镓管子直驱芯片也将推出，为电源芯，中国芯出一份力，敬请期待！
想要了解更多更全面的ETA8056/8应用设计信息及性能介绍，请联系原厂：钰泰半导体南通有限公司！
