自从苹果发布了新款iPhone12系列，新机和老款机型都不再附带充电器，随机仅有一条USB-C to Lightning快充线。新机支持20W PD快充，同时苹果官网的18W PD快充充电器也被最新的20W PD快充替代，这意味着20W PD快充将成为iPhone 12的主力充电器。
苹果取消标配充电器的这一举动，在消费类电源市场掀起了20W PD快充热潮，各大芯片原厂、方案商、快充工厂以及品牌商早已闻风而动，摩拳擦掌，纷纷入局。针对iPhone12的20W PD快充，深圳市诚芯微推出CX7509C与CX7538B的高性能方案，外围元件精简，电路简单，帮助厂商抢占20W PD快充风口。

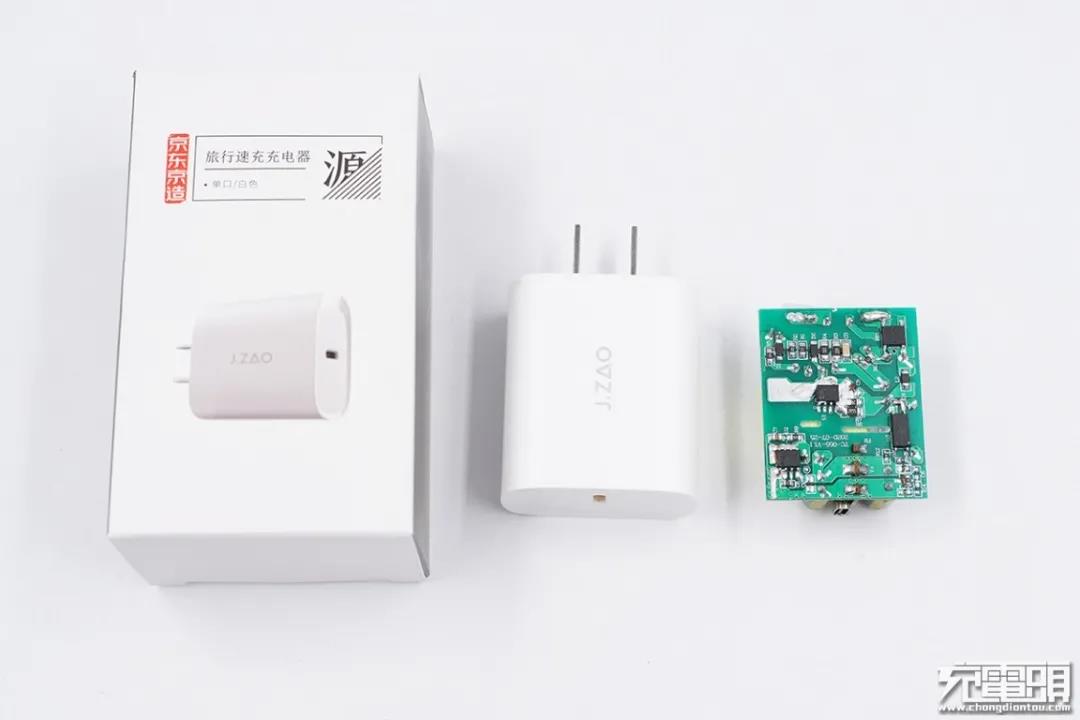

诚芯微20W PD快充方案已实现批量生产且被Great Wall（长城）、DEVIA（迪沃）、浦诺菲、REMAX、HOCO（浩酷）、MiNi、MOMAX（摩米士）、京东京造、台电、绿巨能等多家电商品牌相继甄选采用，市场反馈良好。

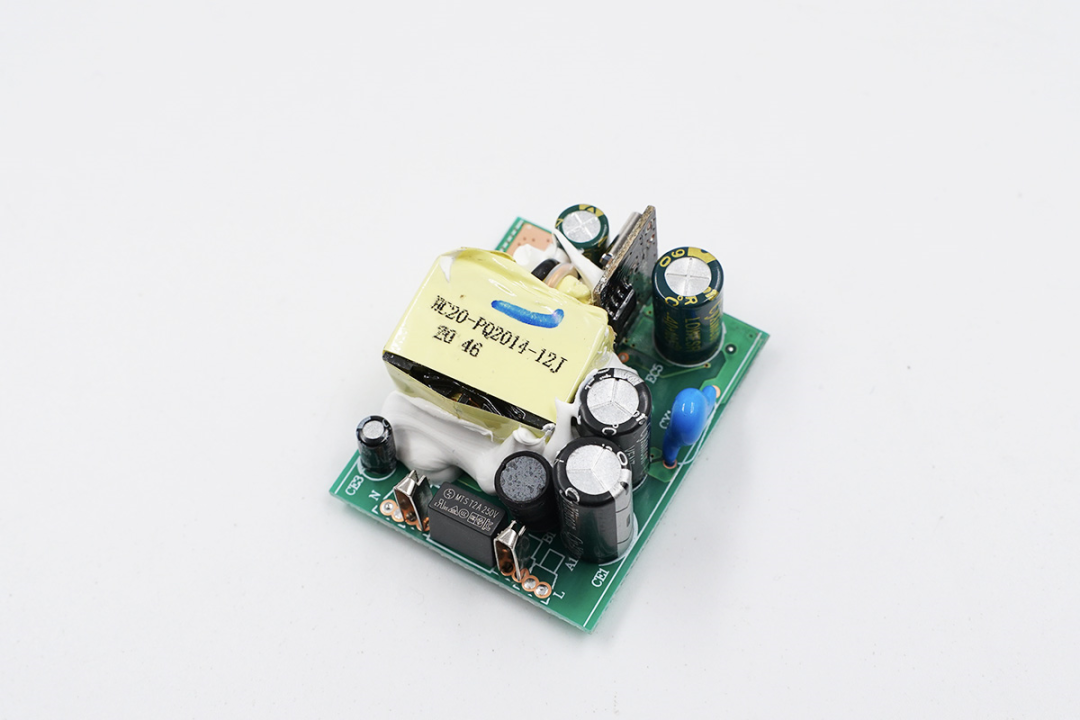

诚芯微20W PD快充方案采用主PCB板和协议小板组成，主PCB板上面是开关电源部分，协议小板负责协议识别和输出控制，两块电路板的组合充分利用空间，减小体积。

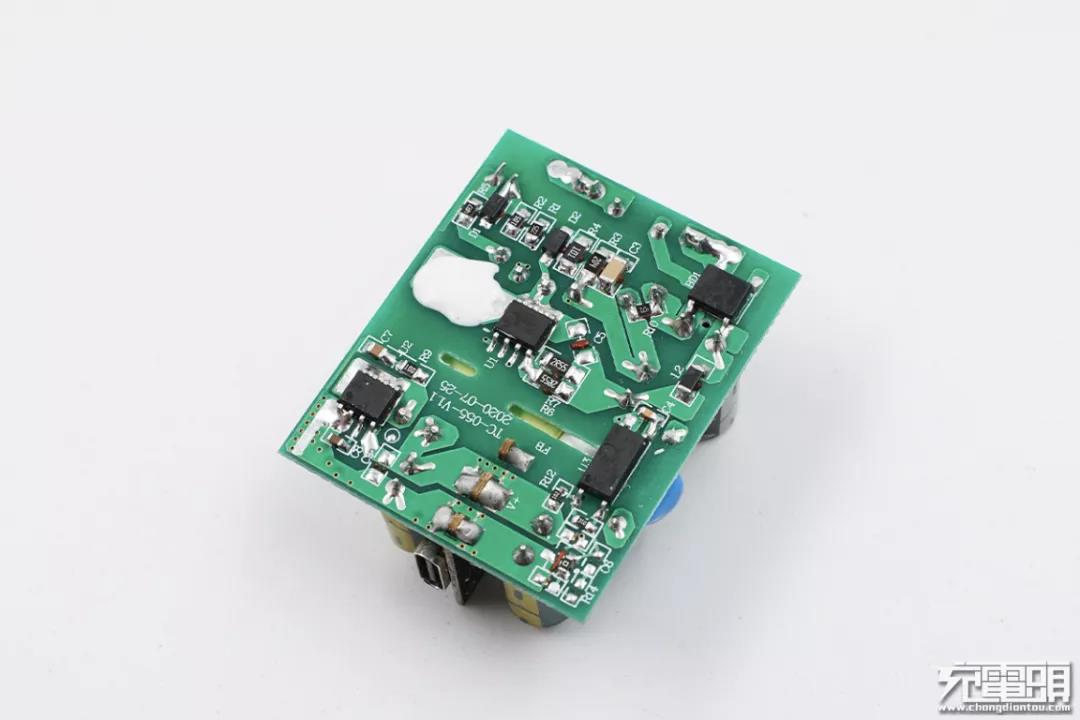

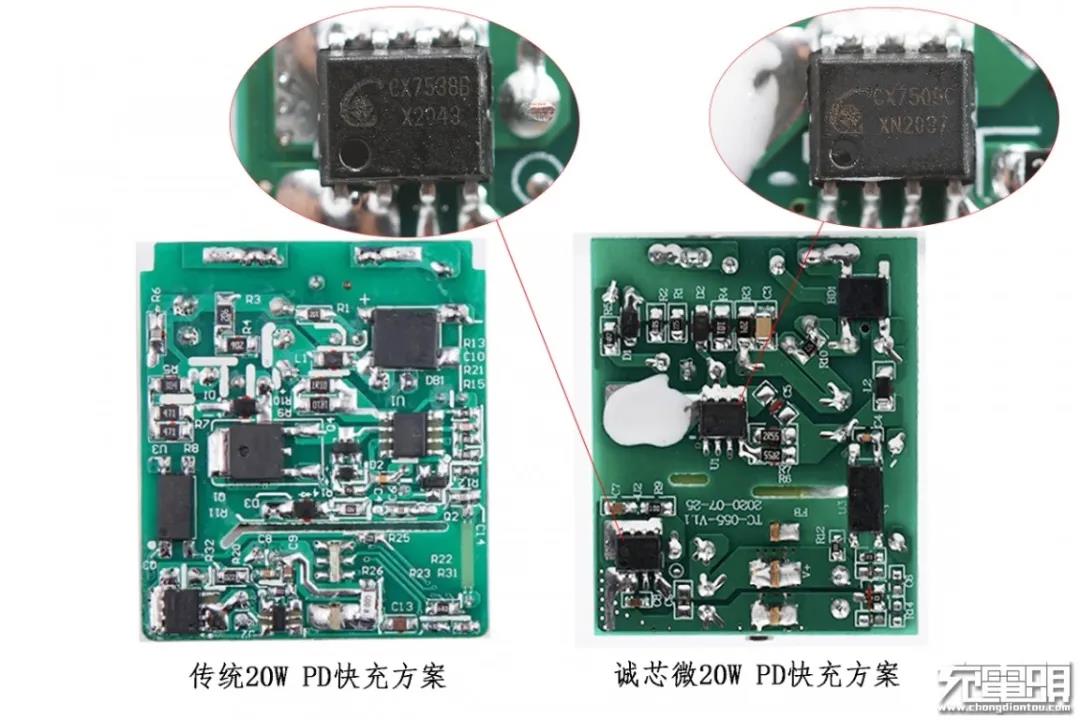

该款方案的PCB板背面的元器件布局十分精简，这得益于初级侧和次级侧均采用了诚芯微的内置MOS高集成芯片，两颗芯片均采用SOP-8封装，外围电路简单，调试简单，器件和生产成本均有优势。

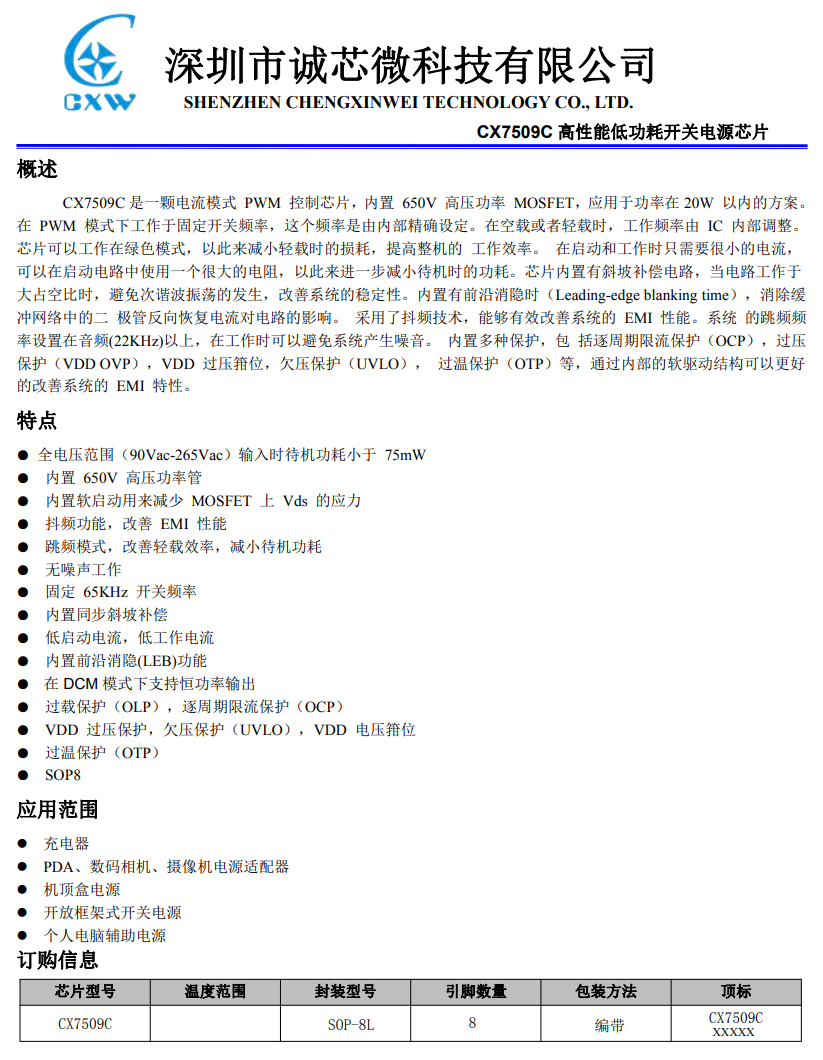

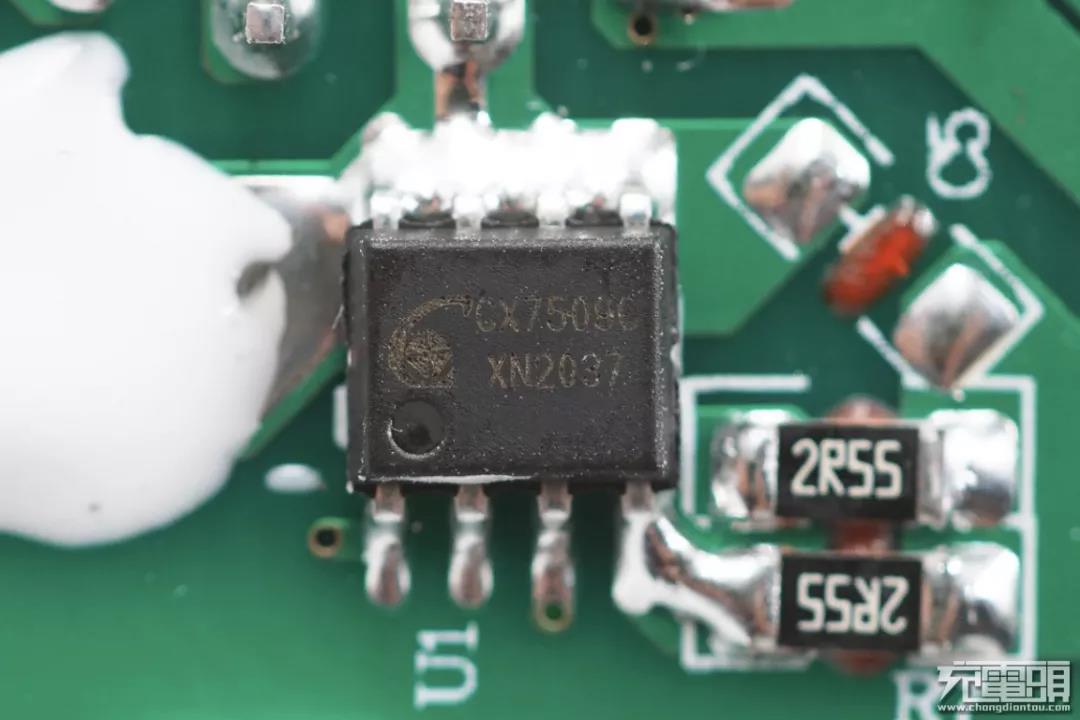

该方案的初级主控电源方案采用诚芯微CX7509C，该芯片内部集成PWM控制器和650V NMOS，适用于密闭环境20W方案。CX7509C支持自动调整工作频率，降低损耗提高整机转换效率。CX7509C启动电路经过优化，可以减小待机功耗。同时采用抖频技术防止产生音频噪声，支持多种完善的保护，支持逐周期过流保护，过压保护，欠压保护，过热保护，还支持供电过压保护，最大程度上提高可靠性。
诚芯微CX7509C内置软启动，支持抖频功能和跳频模式确保无噪声运行，芯片固定65KHz开关频率，中载工作在降频模式下，轻载工作在跳频模式下，可实现全工作条件下较高的效率，满足六级能效要求。CX7509C应用广泛，除了快充适配器中使用，还可用于其他充电器、机顶盒、硬盘盒电源、开放式开关电源或PC待机电源等。

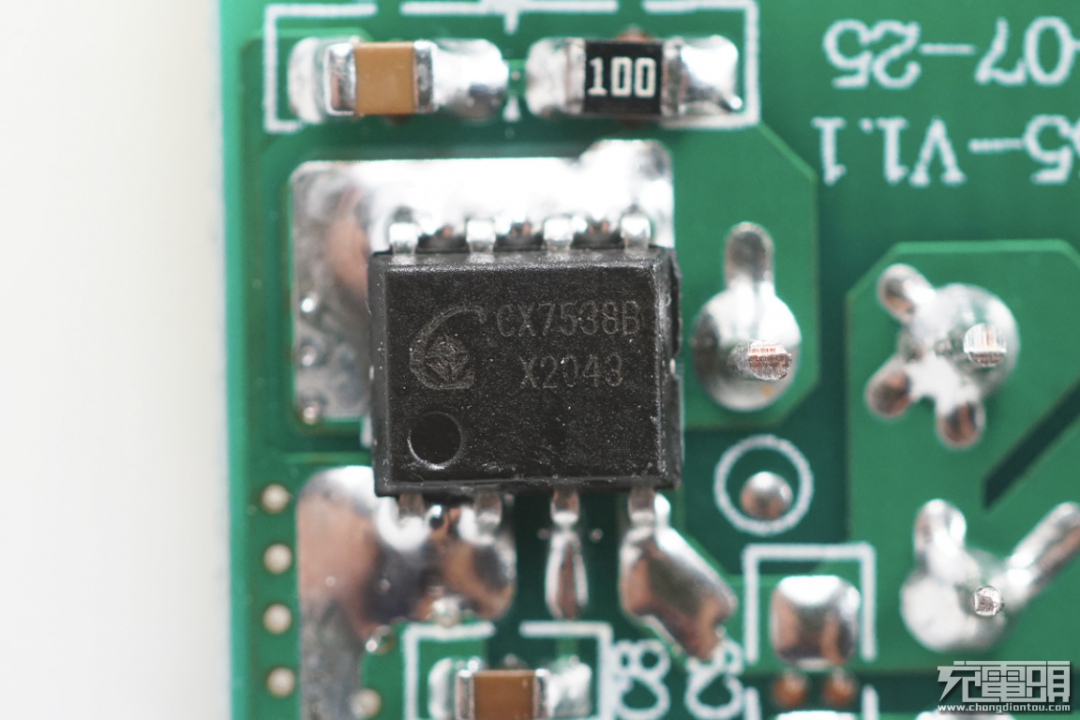

次级同步整流芯片同样来自诚芯微，型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

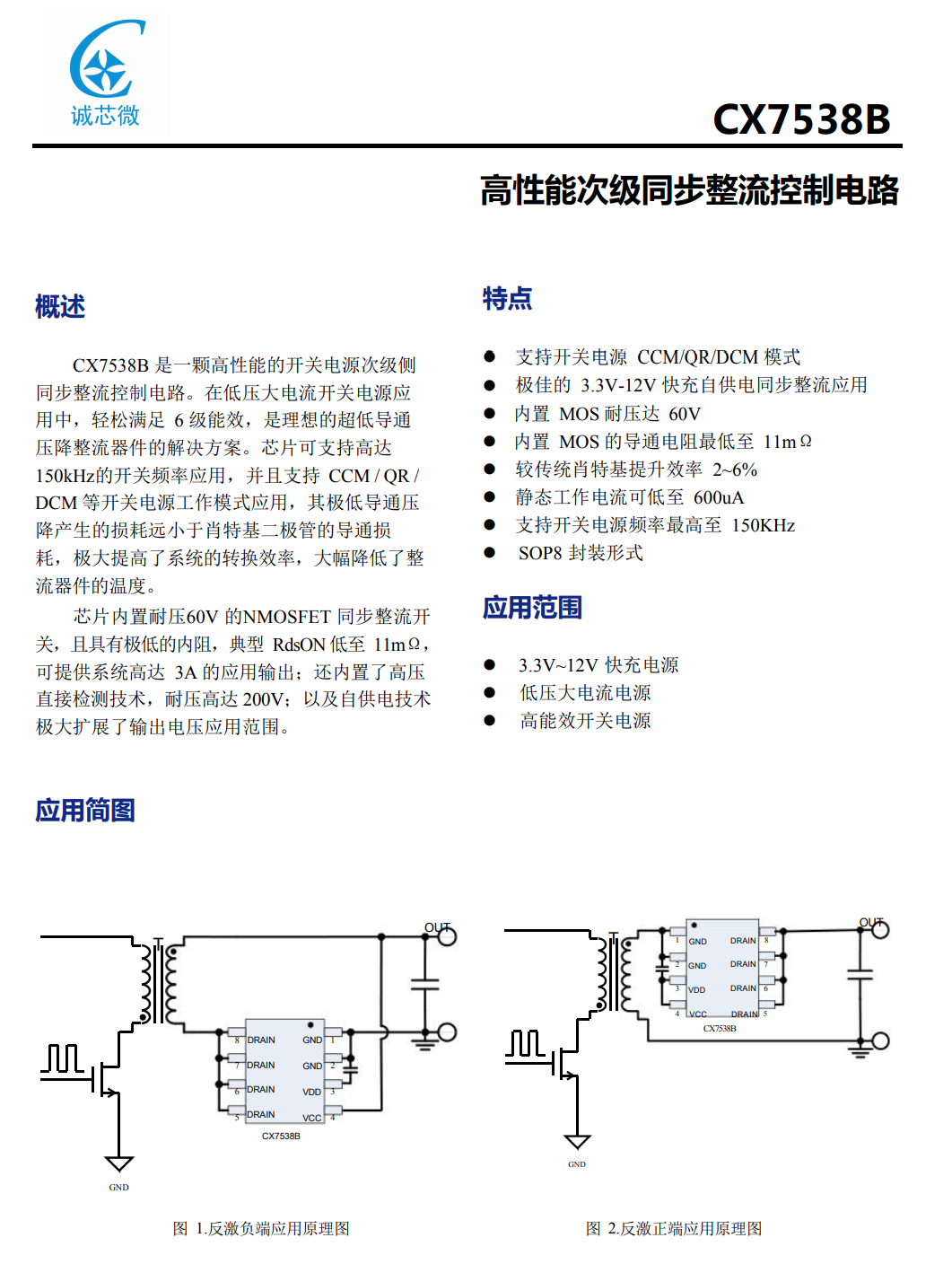

诚芯微CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。
相比传统的20W PD快充方案而言，基于诚芯微CX7509C和CX7538B开发的20W PD快充方案具有高度集成、外围电路精简的特性，并且可以匹配市面上主流的PD快充协议芯片，在实际应用中只需任意搭配一颗20W规格的协议芯片即可完成高集成20W PD快充充电器的开发，缩短产品开发周期。

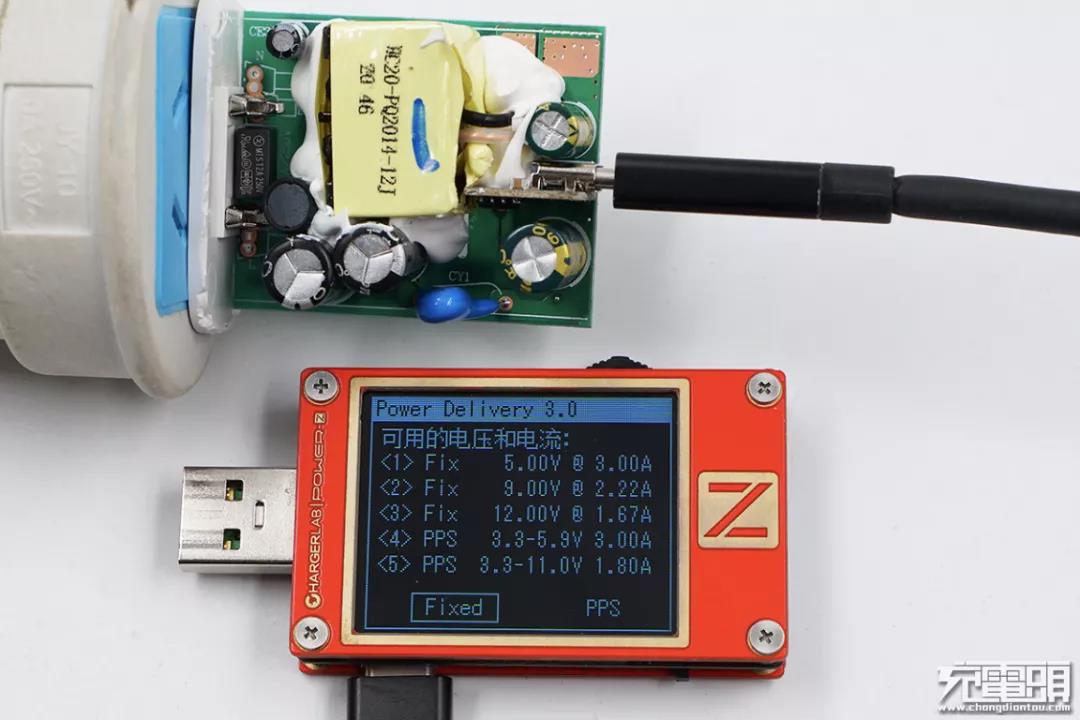

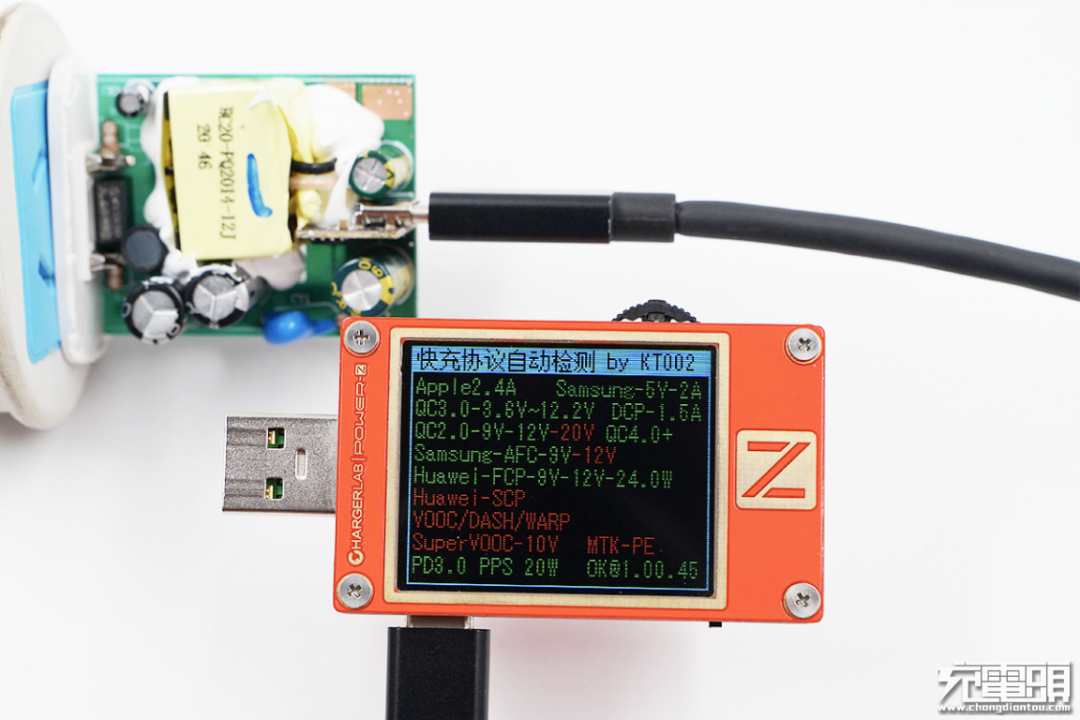

将诚芯微20W PD快充方案接上电源测试，ChargerLAB POWER-Z KT002显示支持USB PD3.0 PPS快充协议，并具备5V 3A、9V 2.22A、12V 1.67A、3.3-5.9V 3A、3.3-11V 1.8A。
除了USB PD3.0 PPS快充协议之外，这套方案还支持Apple 2.4A、Samsung5V2A、DCP、QC2.0/3.0、AFC和FCP快充协议。

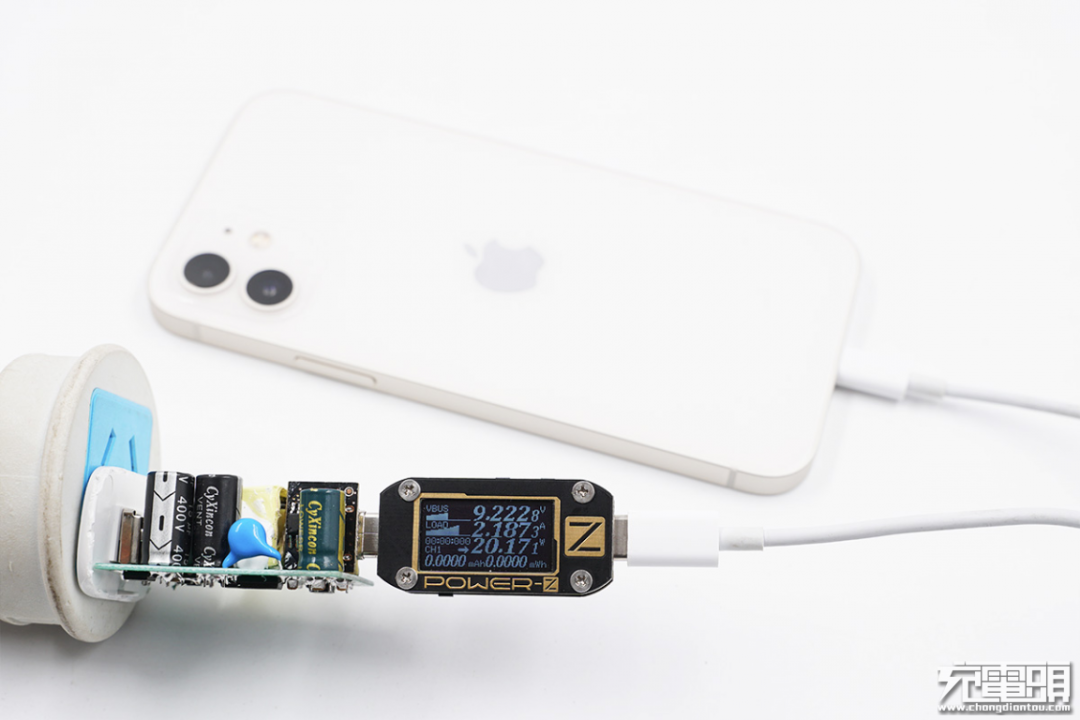

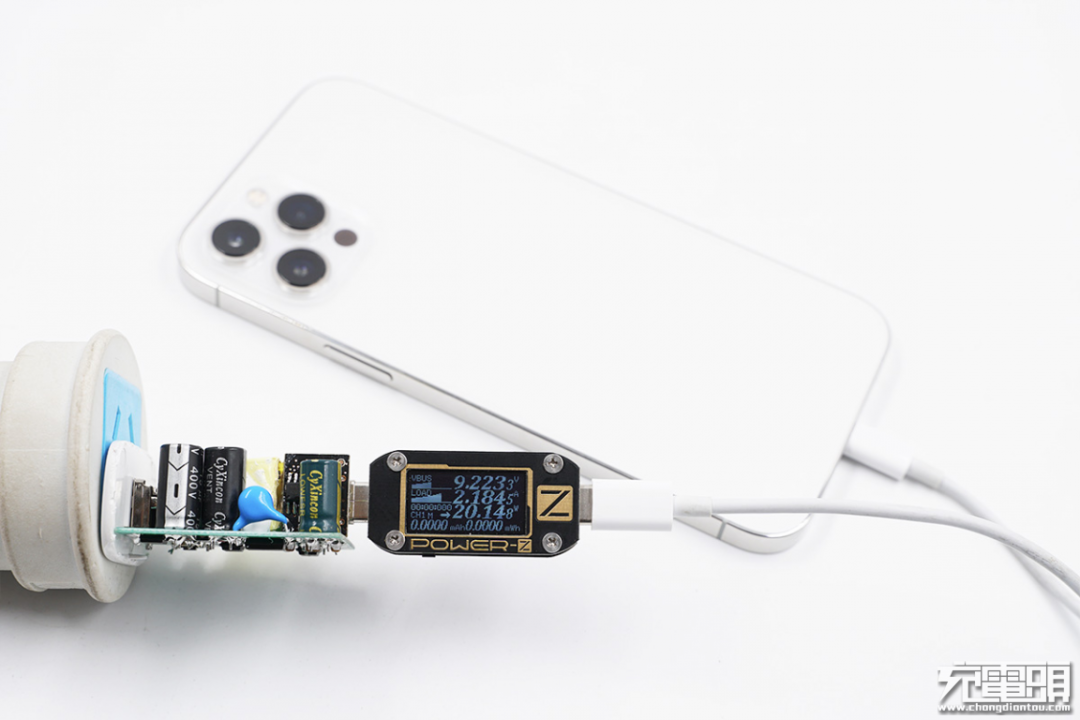

使用诚芯微这套方案为iPhone12充电，测得输出电压9.22V，电流2.18A，进入20W PD快充模式。

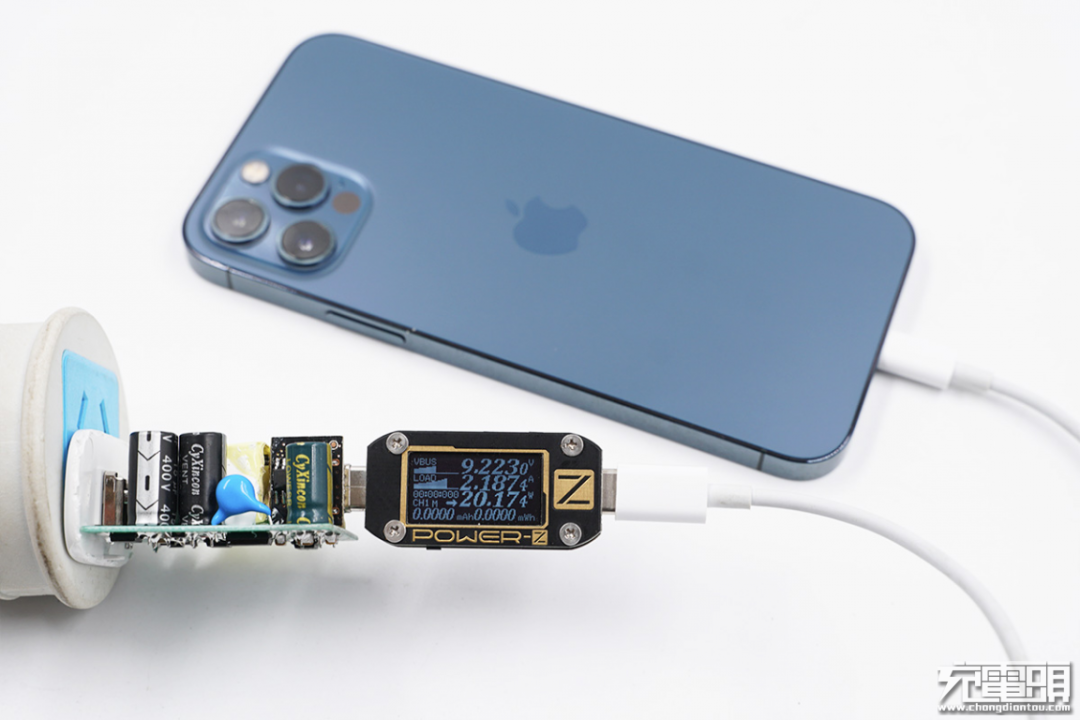

使用诚芯微这套方案为iPhone12 Pro充电，测得输出电压9.22V，电流2.18A，进入20W PD快充模式。
使用诚芯微这套方案为iPhone12 Pro Max充电，进入20W PD快充模式。
充电头网总结
诚芯微针对20W PD快充推出的CX7509C和CX7538B这套方案具有集成度高，功率密度高、性价比高的优势，其电路简洁带来的成本优势与开发周期的优势，能有效加速适配器上市周期，灵活搭配输出协议IC，符合市场对20W PD快充的需求。
目前诚芯微高集成20W PD快充芯片已经向多家品牌批量供货，产品稳定性获得客户的肯定以及市场长期验证。同时诚芯微拥有多款适配器方案，从18W到65W均有开发，如需了解更多快充方案，可与诚芯微官方接洽。
