2019年2月17日，充电头网首次拆解了一款功率为45W氮化镓充电器，从此便打开了快充电源新时代的大门，一发不可收拾。
在过去的两年时间中，充电头网累计拆解了近千款消费类电源配件，其中量产的氮化镓快充充电器就多达上百款。与此同时，充电头网还先后报道了众多经典的氮化镓快充方案，为广大的快充电源工程师朋友提供了丰富的案例和设计参考。
氮化镓在快充市场能迅速普及，离不开周边生态的助力。其中控制器方面，LLC+PFC控制器、QR/ACF控制器逐步齐全，为氮化镓架构创新提供了无限可能。除此之外，碳化硅二极管在百瓦级氮化镓快充中也得到了广泛应用，充电器市场让氮化镓和碳化硅双双得到规模化商用。
今天就带大家较为系统的复盘一下充电头网往期拆解的近百款氮化镓快充充电器。
一、氮化镓快充市场规模
氮化镓（gallium nitride，GaN）是下一代半导体材料，其运行速度比旧式传统硅（Si）技术加快了二十倍，并且能够实现高出三倍的功率，用于尖端快速充电器产品时，可以实现远远超过现有产品的性能，在尺寸相同的情况下，输出功率提高了三倍。
也正是得益于这些性能优势，氮化镓在消费类快充电源市场中有着广泛的应用。充电头网统计数据显示，目前已有数十家主流电源厂商开辟了氮化镓快充产品线，推出的氮化镓快充新品多达数百款。
目前，华为、小米、OPPO、魅族、三星、中兴、努比亚、魅族、realme、戴尔、联想等多家知名手机/笔电品牌先后入局氮化镓快充市场。另据可靠消息显示，苹果也将在2021年推出氮化镓快充。
来自充电头网数据显示，2020年已经有10家手机厂商推出了18款氮化镓快充，产品种类非常丰富，一时间市场变得热闹非凡。
根据中信证券的市场分析，预计2020年全球GaN充电器市场规模为23亿元，2025年将快速上升至638亿元，5年复合增长率高达94%，市场前景异常可观。
此外，来自CASA第三代半导体产业技术创新战略联盟发布的《2016-2023年我国SiC、GaN电力电子器件应用市场规模预估（亿元）》市场报告显示，2020年第三代半导体在消费类电源中的市场规模高达20亿元，如加上工业及商业电源、不间断电源、光伏逆变器三个板块，市场体量将会突破50亿元；到2022、2023年，还会逐年持续递增。
结合这份数据显示，氮化镓在快充市场中的增速已经让行业从业人员和终端消费者有目共睹，2019、2020年，乃至2021、2022年，都会曾现出复合级增长趋势。
对于GaN快充的开发而言，需要用到氮化镓功率器件和氮化镓控制器两大最为核心的芯片。在氮化镓功率器件方面，全球范围内已有PI、纳微、英诺赛科、Transphorm、GaNsystems、英飞凌、氮矽科技、芯冠科技、聚能创芯、量芯微、能华、艾美创、未来芯科技、鸿镓科技等数十家供应商。
而在氮化镓控制器方面，这两年的也取得了突破性的研发成果。就合封氮化镓芯片而言，除了老牌的电源厂商PI之外，知名半导体厂商东科也发布了国内首款内置GaN功率器件的主控芯片。就分立的氮化镓控制器而言，除了安森美、TI等进口品牌之外，还多家国产品牌相继推出对标产品，并在2020年完成了氮化镓快充三大核心芯片的自主可控。
充电头网通过调研了解到，目前氮化镓快充领域已有11家品牌推出了16款高频控制器，拓扑架构可分为AFC、QR以及LLC三种类型，满足了USB PD标准下全功率范围的产品设计需求。
值得一提的是，国内已有南芯半导、美思迪赛、亚成微、杰华特、必易微、矽力杰等多家电源芯片原厂布局了氮化镓控制器产品线，并有多款基于国产控制器开发的氮化镓快充方案几近量产，极大丰富了快充电源厂商的选型需求。
二、50家品牌推出88款氮化镓快充

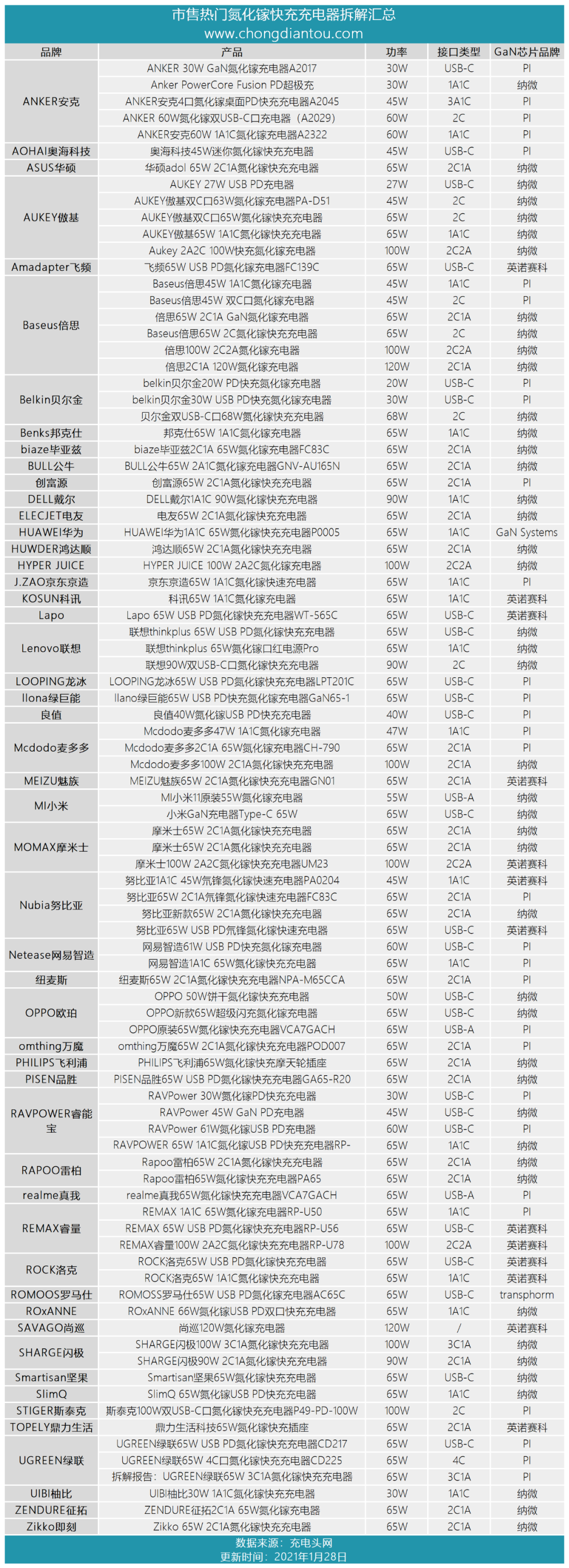

包括上文中提到的10家手机厂商推出的18款氮化镓快充充电器在内，充电头网还拆解了数十款主流品牌的氮化镓快充产品。以下整理了一张表格，记录了这些氮化镓快充充电器的简要信息。
据充电头网最新统计数据显示，目前一共拆解并发布了88款氮化镓快充充电器，分别来自50个品牌。
在这88款氮化镓快充配件中，手机/笔电厂商共计18款，占比约20%，第三方品牌产品共计70款，占比约80%。由此可见，虽然移动终端设备厂商可以影响市场对氮化镓快充的需求量，但不得不说，第三方配件品牌在丰富氮化镓快充产品类型方面功不可没。
在输出接口方面，USB-C接口和2C1A成为最受各家厂商欢迎的类型，各占约29%的比例；此外1A1C配置的氮化镓快充产品也比较多，有将近占比21%。
功率配置方面，65W氮化镓快充成为了过去两年中市场热度最高的产品，几乎成为了每家品牌的必备。在充电头网拆解的88款产品中，65W氮化镓快充数量也不出意外的排在第一，占比达到60%，比其他所有功率段的产品总和还要多。
对于最受关注的氮化镓功率芯片而言，目前已有五家品牌正式量产出货，并已经成功导入了终端产品中。而目前整个氮化镓快充市场则主要由纳微、PI以及英诺赛科三大巨头主导，这也是氮化镓快充市场中GaN芯片出货量最大的三家公司。
三、氮化镓快充充电器汇总
为了进一步方便大家了解产品详情，充电头网将上文中提到的88款氮化镓快充充电器分别进行了图文简介，并按照品牌首字母进行了排序，点击每款产品的蓝色小标题，还可直接查看详细的拆解报告。
ANKER安克
ANKER PowerPort Atom PD 1充电器内部元器件穿插布置，采用两块平行电路板之间加一块小板的结构，使得空间利用率极高，并且巧妙的设计了塑料绝缘支架，为充电器提供绝缘和支撑，使充电器更加稳固。采用PI InnoGaN一体化芯片，大大简化充电器设计，同时得益于其高频高效的特性，所以30W的输出功率也无需辅助散热，进一步节约了空间。
2、内置氮化镓：ANKER PowerCore Fusion PD超级充拆解
Anker PowerCore Fusion PD超极充采用目前行业应用广泛的1A1C接口配置，既兼顾了老款机型的需求，又解决USB PD快充设备的充电。内置纳微NV6115和NV6117氮化镓芯片，开关频率大幅度提高，最终实现产品的小型化和高效率。在充电器模式下，产品的最大输出功率为30W，可满足iPad Pro、New MacBook等小功率PD设备的用电。在移动电源模式下5000mAh的容量也可为大部分手机续命一次。就实用性而言，这款产品做得很不错。
3、拆解报告：ANKER安克65W氮化镓4口桌面PD快充充电器
ANKER安克这款3A1C 4口氮化镓桌面充电器USB-C接口电路采用PI的SC1933C作为主控芯片，该芯片内置GaN功率器件，同时还使用Cypress赛普拉斯的CYPD3175作为次级协议IC。而USB-A电路则采用PI的INN3265C作为主控芯片，芯片内置了控制器，开关管以及次级同步整流控制器，集成度高。充电器内部的两路电路各自独立工作互不影响，因此就算四口同时输出也不用担心总功率下降，并且每个端口都有过流保护功能。
4、拆解报告：ANKER 60W氮化镓双USB-C口充电器（A2029）
ANKER PowerPort Atom PD 2充电器内部采用了PI PowiGaN 系列产品SC1933C，内置控制器以及GaN功率器件等，不仅集成度高，而且效率也高，发热少。次级侧双口输出采用二次降压方案， 两个USB-C接口均采用南芯的SC8001同步降压控制器；双口独立设计，由同一颗协议芯片赛普拉斯CYPD4225控制，支持输出功率智能切换。
ANKER安克这款氮化镓快充充电器内部采用双路独立输出架构。AC-DC部分，USB-C接口采用PI的PowiGaN主控芯片SC1933C；USB-A输出采用常规控制器INN3265C；均为输出同步整流，且输出滤波采用固态电容。协议部分，USB-C接口协议芯片采用赛普拉斯 CYPD3175；USB-A接口则采用天钰FP6601Q，整体用料扎实。同时，充电器内部多处打胶，稳定性有保证，并且还配有大型金属散热片，散热性能良好。
AOHAI奥海科技
1、奥海科技45W迷你氮化镓快充充电器
奥海科技45W迷你氮化镓充电器压缩的十分小巧，功率密度达到1.07W/cm³。USB-C口支持QC、AFC、PD3.0和PPS快充协议。可满足手机、平板以及戴尔、惠普、苹果等品牌笔记本充电需求。充电器开关电源部分由PI高集成主控芯片INN3379C搭配万代同步整流MOS组成，输出端采用伟诠WT6635P协议芯片。
ASUS华硕
adol 65W氮化镓充快充电器配备2C1A三个接口，长条柱体造型设计，机身壳哑光处理，输入端配备可折叠插脚，携带方便。内部电路采用开关电源和两路DC-DC降压输出架构，其中开关电源部分选用了纳微NV6115氮化镓功率芯片。
AUKEY傲基
1、内置GaNFast：AUKEY 27W USB PD充电器深度拆解
AUKEY 27W氮化镓快充充电器内置纳微半桥功率芯片NV6252，充电器功率密度相当于常规充电器的2倍，不仅体积小巧，而且还采用了可折叠的插脚设计，便于携带；并拥有完整的USB PD输出电压，无论是充手机还是充笔记本电脑，均可兼容。
傲基双C口63W快充充电器采用可折叠插脚，双C口支持45W和18W快充，可同时给笔记本和手机充电，携带使用都很方便。内置两路独立开关电源电路，分别采用了PI INN3379C和INN3366C两颗主控芯片，集成度非常高，使得PCB板看上去非常简洁。此外两个USB-C口均采用英集芯IP2726协议芯片，性能强悍。两路输出分别采用韶关富仕达PV和PB系列固态电容进行滤波，输出纯净。
AUKEY傲基双C口65W氮化镓快充充电器内置一颗氮化镓功率芯片，由纳微为其定制。这款充电器外壳表面磨砂边角圆润，使用手感好，此外方块造型搭配可折叠插脚，携带方便。两个USB-C口均支持USB PD3.0快充标准，C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，单口输出65W。双口同时输出，总输出65W，可以同时为一台笔记本电脑和一台手机充电，实用性强。
AUKEY 65W 1A1C氮化镓快充充电器同样是基于纳微定制的氮化镓功率芯片开发。产品外形、性能均与双USB-C口版本一致。
Aukey 2A2C 100W快充氮化镓充电器配备两个100W PD快充C口，支持QC2.0/3.0、AFC、FCP、PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，性能完全相同，支持功率盲插；另外两个USB-A口支持12W输出。通过接入一到四个接口，可实现多个充电模式，满足各种设备充电需求。充电头网拆解了解到，这款充电器内部采用的是高频QR架构，由纳微向Aukey提供独家定制的氮化镓功率芯片。
Amadapter飞频
飞频65W氮化镓快充充电器的AC-DC部分，由安森美NCP1342搭配英诺赛科氮化镓功率器件，以及同步整流控制器MP6908A搭配恒泰柯MOS组成；最后由慧能泰USB PD协议芯片HUSB350控制输出。此外输入输出端元器件打胶加固，还配有导热垫和散热片帮助散热，输出两颗永铭固态电容并联滤波，内部稳定性和散热性能有保证。
Baseus倍思
倍思45W 1A1C氮化镓充电器采用开关电源和两路DC-DC架构，其中开关电源部分，由PI高集成主控芯片SC1933C搭配新功率同步整流MOS，输出固定电压；然后两路均采用智融SW3510搭配锐骏MOS实现二次降压输出。两颗智融SW3510搭配一颗MCU即可实现单口最大都是45W，双口30W+18W输出功率模式。
倍思45W 双C口氮化镓充电器单口输出均支持45W快充，双口支持30W+18W快充输出，可同时为两台设备充电。内部电路采用开关电源和两路DC-DC架构，其中开关电源部分，由PI高集成主控芯片SC1933C搭配新功率同步整流MOS，输出固定电压；然后两路均采用智融SW3510搭配锐骏MOS实现二次降压输出。两颗智融SW3510搭配一颗MCU即可实现单口最大都是45W，双口30W+18W输出功率模式。
倍思这款65W氮化镓快充充电器单口最大65W输出功率可以满足大部分轻薄型笔记本电脑的充电需求，即使在双口输出或者是三口输出时，其中一个C口仍能保持45W的输出功率，满足多设备同时充电的应用场景。这款充电器内部结构紧凑，设计巧妙，空间利用率极高，AC-DC部分基于纳微NV6115氮化镓功率芯片开发，DC-DC部分三个输出接口为二次降压设计,支持功率智能分配。
倍思这款氮化镓充电器的输出端配备两个性能一样的USB-C接口，支持QC、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议，可兼容各种品牌设备，满足两台设备同时快充，适合居家办公等固定场所使用。
充电器采用开关电源定压输出和两路DC-DC降压架构，开关电源部分由安森美NCP1342搭配纳微NV6123氮化镓功率芯片，以及MPS MP6908搭配华润微同步整流MOS组成。然后分两路独立二次降压输出。
4、倍思100W 2C2A氮化镓快充充电器
倍思这款Pro版100W氮化镓充电器延续扁平修长ID风格设计，配备2A2C接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个整流快充协议，可以满足笔记本、手机等多台设备同时快充需求。充电器内置PFC升压电路，采用时下热门的恩智浦TEA2016AAT+TEA1995T高性能LLC架构，PFC级升压开关管采用纳微NV6125。
Baseus倍思这款120W氮化镓充电器造型上采用扁平修长ID风格，是全球首款120W氮化镓 (GaN）+碳化硅（SiC) 充电器。充电头网通过拆解发现，这款充电器内置PFC升压电路，消除大功率充电器对电网的污染。开关电源部分采用LLC架构固定输出电压；三个接口为二次降压输出。其中PFC升压电路采用了一颗纳微NV6127氮化镓开关管，开关电源部分采用两颗纳微NV6115氮化镓开关管组成LLC半桥。
Belkin贝尔金
贝尔金20W快充氮化镓充电器专为iPhone 12设计，支持PD3.0快充，具备5V3A和9V2.22A两组电压档位。这款充电器由PI高集成GaN芯片INN3279C搭配恒泰柯同步整流MOS组成开关电源，由慧能泰HUSB339进行协议识别控制输出电压。此外采用黄宝石、钰邦和丰宾品牌电容进行输入输出滤波。
2、拆解报告：belkin 30W USB PD快充氮化镓充电器
贝尔金30W快充氮化镓充电器内部采用多块PCB板组合焊接设计，内部还配有塑料架进行绝缘隔离加固，这种设计可最大化利用内部空间，使充电器体积最小化。此外产品采用的是PI高集成GaN芯片SC1933C搭配泰德同步整流MOS组成开关电源，由慧能泰HUSB339进行协议识别控制输出电压，整体用料扎实。
贝尔金这款68W氮化镓快充充电器采用双口独立输出设计，两USB-C口均支持USB PD3.0快充标准，C1口具备最大支持18W，C2口具备最大支持60W，并支持功率智能分配。其中C2口的AC-DC电路中运用了纳微NV6115氮化镓功率芯片，具备高密度、小体积的特性。
Benks邦克仕
1、邦克仕65W 1A1C氮化镓充电器
邦克仕这款65W氮化镓充电器内置纳微NV6125氮化镓功率芯片，内部元器件布局紧凑，输入输出端均设有小板，电容、变压器等元器件打胶处理。充电器开关电源由安森美NCP1342搭配纳微氮化镓功率芯片，以及MPS MP6908A搭配万代同步整流管组成，定压输出；输出端采用南芯SC8903进行二次降压，分别由英集芯IP2723T和IP2163进行协议识别，控制C口和A口输出电压。
biaze毕亚兹
毕亚兹这款2C1A 65W氮化镓充电器内置PI SC1936C氮化镓功率器件，不仅集成度高，而且效率也更好，发热更低。次级侧采用二次降压电路架构，由两颗智融SW3516H分别实现USB-C1接口以及另外1A1C接口的降压输出、协议识别功能，支持功率智能分配。此外输入输出端均焊接有小PCB板也使得内部空间得到充分利用，充电器体积得到进一步压缩。
BULL公牛
公牛65W氮化镓充电器支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议，整体兼容性好，能为笔记本电脑、手机、平板、游戏机等数码产品进行快充。
充电器采用开关电源+二次降压电路架构，其中开关电源部分采用安森美NCP1342搭配纳微NV6125氮化镓功率芯片，以及MPS MP6908A搭配华润微同步整流管组成，定压输出；C口以及另外两个A口分两路采用两颗智融SW3510进行二次降压和协议识别，同时通过外挂一颗单片机协调，最终实现三口功率智能输出控制。
创富源
创富源65W氮化镓快充充电器输出端设有2C1A三个USB接口，单口USB-C最大输出功率均为65W，可以满足绝大多数设备的快充需求。充电器内部采用开关电源+DC-DC二次降压输出架构。开关电源部分由PI高集成主控芯片SC1933C搭配万代同步整流MOS组成，输出固定电压，然后分两路独立降压三口输出。
DELL戴尔
1、 笔电大厂戴尔入局氮化镓快充，首款90W PD多口充电器拆解！
戴尔90W氮化镓快充充电器采用家族典型的扁平机身带电源线设计风格，此外还配有一个USB-A接口。充电器内部采用了两颗纳微NV6117氮化镓功率芯片，其中一颗用于AFPC升压，另一颗用于开关电源。
ELECJET电友
电友65W氮化镓快充充电器内部电路的AC-DC部分采用了高频QR架构，基于纳微NV6115氮化镓功率芯片开发，从输入到输出布局合理，元器件焊接整齐紧凑，前后均使用了多块小PCB板，充分利用内部空间减小体积。
HUAWEI华为
HUAWEI华为1A1C 65W氮化镓快充充电器配备1A1C双口输出，均支持华为40W超级快充，C口最大支持60W PD快充，对华为用户来说，这是目前最好的充电器，充手机充笔记本两不误。
这款氮化镓充电器采用开关电源+两路DC-DC二次降压输出架构，充电器的初级部分由TI UCC28780搭配安森美驱动器，驱动两颗氮化镓功率芯片；次级部分采用TI UCC24612控制器搭配安森美MOS组成同步整流。两路DC-DC二次降压方案均采用的是芯源MP9928+英飞凌BSZ0703LS，最后由定制协议IC控制输出电压，整体用料讲究、做工扎实。
HUWDER鸿达顺
鸿达顺65W氮化镓快充充电器内置纳微NV6125氮化镓功率芯片，并且内置三块小PCB板，充分利用内部空间，同时又贴有导热垫帮助导热。输出方面，三个接口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，可满足多数手机和笔记本的日常快充需求，实用性强。
HYPER JUICE
HYPER JUICE 100W 2A2C氮化镓充电器采用开关电源+三路DC-DC二次降压的架构，开关电源部分的高压侧由安森美PWM控制器控制纳微NV6117氮化镓功率芯片，低压侧选用安森美同步整流控制器搭配两颗万代的同步整流MOS管，然后经过固态电容滤波之后输出一个固定的电压值，经过咨询芯片原厂得知，该固定电压值在21.5V-22V之间，略高于最高输出电压，降低压差，提高输出降压转换效率。
J.ZAO京东京造
1、京东入局氮化镓市场，旗下首款65W双口PD快充深度拆解！
京东京造这款1A1C 65W氮化镓充电器采用了PI SC1933C高集成氮化镓功率芯片，输出部分采用两颗智融SW3516降压控制芯片，支持功率智能分配；输入端采用永铭KCX系列快充电源专用电解电容，输出端使用固态电容滤波，整体用料扎实。
KOSUN科讯
科讯65W 1A1C氮化镓快充充电器开关电源部分，由安森美初次级控制器分别搭配英诺赛科氮化镓功率芯片以及恒泰柯同步整流管组成，定压输出。USB-C口由南芯SC8002进行二次降压，并通过英集芯IP2723T进行协议识别控制输出电压；USB-A口采用英集芯IP6525T进行降压和协议识别。电路板正反面都有黄铜散热片，并且使用导热垫和注胶导热，充电器整体用料做工扎实。
Lapo
1、拆解报告：Lapo 65W USB PD氮化镓快充充电器
充电头网通过拆解了解到，Lapo 65W USB PD氮化镓快充充电器采用了典型的开关电源宽范围输出，协议控制输出电压的典型架构。充电器的AC-DC部分，由安森美NCP1342搭配INN650D02氮化镓功率器件，以及同步整流控制器MP6908A搭配AOS万代MOS组成；最后由精拓USB PD协议芯片F75183A控制输出。内部结构紧凑，额外采用三块小PCB板设计，空间利用率高。
Lenovo联想
联想thinkplus 65W迷你氮化镓充电器内置一颗纳微NV6125 GaN功率器件，在氮化镓的加持下，体积得到进一步压缩，而且配备可折叠插脚，小巧方便易于携带。USB-C口支持QC2.0、QC3.0和USB PD3.0快充，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和5.00-11.0V/3A电压档位，轻松满足手机、平板、笔记本等多种类型设备的快充需求。
2、拆解报告：联想thinkplus 65W氮化镓口红电源Pro
thinkplus 口红电源 Pro延续了“口红”造型设计，并配备可折叠插脚，充电器内部采用平面变压器技术以及纳微NV6125氮化功率器件，整体小巧轻便。充电器配备1A1C接口，支持QC、AFC、FCP、PD3.0和PPS快充协议，电压档位齐全，可满足手机和笔记本同时快充需求。另外附带有一根1.8米的100W快充数据线，使这款产品很适合携带外出使用。
联想拯救者电竞手机Pro配备两个USB-C接口，搭配这款90W超级闪充充电器进行双口同时充电，30分钟即可充满5000mAh的电池，不仅设计理念超前，实际效果也很好。充电器采用APFC升压、开关电源和两路独立DC-DC架构组成，其中APFC升压电路采用安森美NCP1622搭配纳微NV6127氮化镓功率芯片；开关电源由安森美NCP1342搭配纳微NV6125氮化镓功率芯片。
LOOPING龙冰
龙冰65W氮化镓充电器是氮化镓技术壁垒上的又一次突破，1.31W/cm³功率密度不仅创造了新纪录，充电器的重量同样控制在73g，做到了大功率、小体积、轻巧便携。这款充电器开关电源部分由PI的电源主控芯片INN3379C搭配万代MOS同步整流组成。经伟诠协议芯片WT6635P数传控制智能输出合适电压。而充电器小巧的体积正是得益于PI高集成主控芯片和永铭小体积电容的使用。
llona绿巨能
1、拆解报告：llano绿巨能65W氮化镓USB PD快充充电器
绿巨能65W USB PD氮化镓充电器的AC-DC部分，由PI高集成主控芯片SC1933C和AOS万代次级同步整流MOS组成，经伟诠USB PD协议芯片WT6636F控制调节输出电压。芯片均来自业内知名厂家，整体用料扎实。此外小PCB板和变压器等元器件打胶加固，两颗整流桥均摊发热；正背面以及两侧均覆散热片，并有导热垫帮助导热，内部稳定性和散热性能有保证。
良值
良值40W氮化镓充电器可为Switch进行全速快充，同时还支持Switch底座TV模式，正常输出视频信号。外出携带一款充电器就可满足Switch、手机和笔记本等设备的全部充电需求。
这款氮化镓充电器开关电源部分，由PI高集成主控芯片SC1933C搭配恒泰柯同步整流MOS组成，输出宽范围电压，并通过慧能泰HUSB339进行协议识别，控制接口电压。在高集成氮化镓方案与巧妙结构设计的结合下，将充电器体积压缩的非常小。充电器初次级之间设有塑料壳进行隔离和固定，此外元器件之间还打胶处理，保证了产品整体的稳定性。
Mcdodo麦多多
Mcdodo麦多多2C1A 65W氮化镓充电器支持协议多，档位齐全，可满足多数手机和笔记本的日常快充需求，实用性强。内部电路采用开关电源和两路DC-DC架构，其中开关电源部分，由PI高集成主控芯片SC1936C搭配泰德同步整流MOS，输出固定电压；然后两路均采用智融SW3516搭配锐骏MOS实现二次降压输出。此外次级侧设有二次滤波固态电容，输出纯净。
麦多多100W 2C1A氮化镓快充充电器采用时下热门的恩智浦TEA2016AAT+TEA1995T高性能LLC架构，PFC级采用纳微氮化镓功率芯片，LLC级采用谷峰MOS管组成开关电源；输出端三个接口采用三路独立降压电路，而且均采用智融SW3516H方案，输出功率由MCU智能分配。
PCB板上元器件布局紧凑有序，初次级之间设有塑料隔离板，正背面设有大面积黄铜散热片，保证高功率充电状态下的散热性能。此外输入端采用昱光电解电容进行滤波，输出端设有二次滤波固态电容进行滤波，输出纯净。
MEIZU魅族
魅族65W 2C1A氮化镓快充充电器单口输出65W，任意双口45W+18W快充模式，可以满足大多数设备的快充需求。这款充电器采用开关电源+DC-DC二次降压输出架构，开关电源部分内置英诺赛科氮化镓芯片INN650D02。二次降压部分有三路独立输出，分别采用一颗南芯SC8002降压控制器，并由伟诠WT6636F作为协议识别。
MI小米
小米11原装55W快充充电内置纳微NV6115氮化镓功率芯片，采用氮化镓技术，机身小巧功率密度约0.9W/cm³。此外造型也是家族风，插脚接口靠侧边设计，搭配原装线使用，不仅支持55W私有快充，还支持50W PD快充。
小米65W氮化镓充电器是2020年初小米通过线上直播的形式，面向百万观众发布的一款亮点产品，小米就此也成为了第一家将氮化镓PD快充单独零售的品牌手机企业，引起业内人士和消费者的广泛关注。这款产品功率密度极高，采用纳微NV6115和NV6117两颗氮化镓芯片，在ACF拓扑加上平面变压器等“黑科技”加持下，转换效率极高，设计考究，用料十足，定价良心。当时149元的售价创下行业新低，雷军亲自“带货”更是很好地推动了氮化镓技术的普及。
MOMAX摩米士
摩米士65W 氮化镓快充充电器整体电路采用开关电源定压输出，给两路DC-DC降压供电的架构，其中开关电源初级侧采用纳微NV6115氮化镓功率芯片提升开关频率和效率。此外，充电器内部采用浇灌式注胶，元器件稳定性和散热性能得到保证。
摩米士新款2C1A 65W氮化镓充电器内置纳微NV6115氮化镓功率芯片，充电器内部结构紧凑，外观设计简洁，机身方正小巧易携带，配备中/英/欧/澳规四类插脚，外地出差再无压力。
3、LLC+GaN高性能架构：摩米士100W 2A2C氮化镓快充拆解
摩米士100W 2A2C氮化镓充电器内置PFC升压电路，开关电源部分由恩智浦初次级控制器分别搭配英诺赛科INN650D02氮化镓功率芯片以及新洁能MOS组成，固定电压输出；四个接口采用三路独立降压输出，且都是使用的智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制，实现功率智能分配。
Nubia努比亚
努比亚这款1A1C 45W氘锋氮化镓快速充电器体积小重量轻，配备可折叠插脚携带方便。开关电源部分由安森美NCP1342搭配英诺赛科氮化镓功率器件，以及MPS同步整流控制器搭配威兆MOS组成，输出宽范围电压。然后USB-C口由英集芯IP2723T控制，通过协议识别输出合适电压；USB-A口则经硅动力SP1289EF二次降压后以5V恒压输出，南芯SC7004输出限流及协议识别。
努比亚这款2C1A 65W氘锋氮化镓充电器支持协议多，电压档位齐全，可满足绝大多数电子产品的日常快充需求。内置PI氮化镓功率芯片，不仅集成度高，而且效率也更好，发热更低。二次降压电路分两路输出，并由两颗智融SW3516H控制来实现USB-C1接口以及另外1A1C接口的降压输出、协议识别功能，支持功率智能分配。
努比亚新一代65W 2C1A氮化镓充电器在接口输出性能上做了全面提升，产品整体支持多个主流快充协议，电压档位齐全。两个C口均具备PPS电压档位，支持65W快充，满足功率盲插，使用起来更方便。用料方面，这款充电器选用的是纳微NV6115氮化镓功率芯片，有安森美主控芯片控制，二次降压部分选用的是智融DC-DC快充方案。
努比亚65W USB PD氘锋氮化镓快速充电器支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0和PD3.0快充协议，最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。
这款充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分采用了英诺赛科氮化镓功率器件，协议芯片来自英集芯IP2723T。内部元器件打胶处理，并配有散热片和导热垫帮助散热，内部稳定性和散热性能有保证。
Netease网易智造
网易智造这款氮化镓充电器支持Apple 2.4A、Samsung 5V/2A、DCP和QC2.0/3.0协议，内部采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。开关电源部分由PI高集成主控芯片SC1933C搭配恒泰柯同步整流MOS组成，输出宽范围电压，并通过伟诠WT6636F进行协议识别输出合适电压。此外PCB板正背面配备大面积散热片均匀散热，板子背面还有导热垫；充电器初次级之间设有隔离板，电感电容等打胶处理。
网易智造65W 1A1C氮化镓快充充电器由PI高集成主控芯片SC1933C搭配万代同步整流MOS组成，输出宽范围电压。USB-C口由伟诠WT6636F进行协议识别智能输出合适电压；USB-A口采用德信EUP3270进行二次降压后以5V恒压输出。充电器正背面均配有散热片，并粘贴绝缘胶带，部分电感电容等也做了绝缘处理，初次级之间设有隔离板，内部绝缘散热设计充分。
纽麦斯
纽麦斯这款65W氮化镓快充充电器配备2C1A接口和LED灯，支持最大65W PD快充，此外还支持45W+18W双口同时快充，无论是居家办公等固定场所，还是外带出差，都能满足笔记本和手机同时快充需求，提高充电效率。
充电器开关电源部分由PI高集成GaN主控芯片SC1933C搭配英飞凌同步整流MOS组成，USB-C1口采用英集芯IP2726进行协议识别控制输出电压；另外1A1C接口为一路，采用南芯SC8721A升降压进行二次电压转换后，同样使用英集芯IP2726进行协议识别，实现单口快充，双口5V输出。
OPPO欧珀
OPPO 50W mini超闪适配器是OPPO和纳微联合推出的超小快充充电器，小巧可爱，厚度超薄，因酷似一块旺旺仙贝也被大家称为“饼干充电器”。这款充电器集合了众多“黑科技”，无电解电容设计、高频平面变压器、全新ACF架构等等，颠覆了人们对快充充电器的想象，产品一经发布便引起业内人士高度关注。这款充电器也是全球首款首创脉冲充电的充电器，当配合OPPO手机使用时，支持50W快充。
OPPO新款65W超级闪充氮化镓充电器输入端采用固定式插脚，适合居家办公等固定场所使用。充电器除了支持自家10V6.5A 65W超级闪充外，还支持PD3.0和PPS快充，最大功率分别是45W和55W，使其可兼容更多品牌手机和笔记本使用。充电器内部采用高频QR拓扑架构，并选用纳微NV6125氮化镓功率芯片完成高频开关，搭配平面变压器实现充电器的小型化设计。
3、拆解报告：OPPO原装65W氮化镓快充充电器VCA7GACH
OPPO这款65W原装氮化镓快充充电器设有5V/2A、10V/6.5A两个档位，向下兼容SuperVOOC、VOOC等协议，适用于OPPO家族中所有快充手机的需求。充电器内部主要采用了PI定制的PowiGaN主控芯片，具有高效、高频的特点，大大减小了充电器的体积和发热情况；协议方面依然采用瑞芯微定制的VOOC闪充芯片。
omthing万魔
1、拆解报告：omthing万魔65W 2C1A氮化镓快充充电器
omthing万魔65W 2C1A氮化镓快充充电器采用开关电源定压输出，两路独立降压三口输出的架构。其中开关电源由PI SC1933C搭配恒泰柯MOS完成同步整流恒压输出；二次降压分别采用智融SW3516和SW3517进行二次降压控制输出，并通过一颗MCU实现双路输出功率智能分配。
PHILIPS飞利浦
PHILIPS飞利浦65W氮化镓快充摩天轮插座内部AC-DC部分由安森美NCP1342搭配GaN systems GS-065-011-1-L氮化镓功率芯片，以及MPS MP6908A搭配万代同步整流MOS组成。二次降压分别采用智融SW3516H和SW3518S进行降压控制和协议识别。充电输入输出端采用永铭和绿宝石电容进行滤波，变压器和氮化镓芯片配有黄铜散热片散热，输出端设有二次降压小板充分利用内部空间，产品整体用料做工讲究。
PISEN品胜
1、拆解报告：PISEN品胜65W USB PD氮化镓快充充电器GA65-R20
品胜这款65W氮化镓快充充电器内置纳微的GaNFast氮化镓功率芯片NV6115，并采用安森美NCP1342作为主控芯片，次级由MPS同步整流控制器MP6908搭配恒泰科HGP100N12S MOS组成，此外还采用慧能泰USB PD3.0认证协议IC HUSB339，用料满满。
RAVPOWER睿能宝
RAVPower这款30W氮化镓PD快充充电器不仅支持USB PD快充协议，还兼容QC3.0、QC2.0快充和APPLE 2.4A充电协议，可适配小功率笔记本电脑和常见的手机快充。内置PI的高集成度PowiGaN芯片，简化PCB板设计难度；次级侧使用了恒泰柯同步整流MOS管和VBUS开关；协议芯片为伟诠WT6636F，主要器件的用料均属行业知名品牌，性能有保证。
2、拆解报告：RAVPower 45W GaNFast PD充电器RP-PC104
RAVPower 45W GaN PD充电器是一款超薄的45W快充充电器，轻薄外形，可折叠插脚设计，便于携带。充电器采用ACF拓扑，内置两颗纳微NV6115氮化镓功率芯片，同时采用平面变压器设计，功率密度高、转换效率高；这款充电器用料十足，设计用心，可支持手机、平板、笔电等数码设备快充。
3、拆解报告：RAVPower 61W氮化镓USB PD充电器
RAVPower这款氮化镓快充充电器内部电路设计非常简洁，这也得益于采用了PI PowiGaN控制芯片，集成PWM控制器、氮化镓功率MOS、次级同步整流控制器等，并且省略了常见的光耦反馈元件。次级侧采用恒泰科低压MOS同步整流，协议识别则选用了伟诠WT6636F。除了用料讲究之外，充电器内部PCBA正反两侧均采用了导热板设计，避免充电器在长时间大功率输出时出现局部过热，提升用户使用体验。
4、拆解报告：RAVPOWER 65W 1A1C氮化镓快充充电器
RAVPOWER 65W 1A1C氮化镓充电器使用的核心功率器件为纳微NV6115芯片，并采用了安森美高频控制器，次级由芯源MP6908A搭配万代MOS组成，DC-DC部分采用智融SW3515S和SW3516控制器，两口独立输出，支持功率智能分配并且集成度高。此外还使用了艾华和永铭电解电容，整体用料扎实。
RAPOO雷柏
雷柏65W 2C1A氮化镓快充充电器机身修长小巧，整体设计十分简洁，输入端配备可折叠插脚携带方便。充电器采用开关电源定压输出和两路DC-DC降压架构。开关电源部分应用了纳微NV6115氮化镓功率芯片，高频QR拓扑，极具性价比。
雷柏65W 1A1C氮化镓快充充电器的AC-DC降压部分，由安森美NCP1342搭配纳微NV6115氮化镓功率芯片，以及MPS MP6908搭配万代MOS组成，输出宽范围电压。USB-C口由伟诠WT6636F控制输出合适电压，USB-A口采用德信EUP3270进行同步整流二次降压，采用芯卓微USB自动识别IC，以5V恒压输出。此外充电器PCB板正反面设有隔离板和散热片为元件散热，初次级之间有开槽隔离，元器件大量打胶加固，产品稳定性有保证。
realme真我
1、拆解报告：realme真我65W氮化镓快充充电器VCA7GACH
realme真我65W氮化镓快充充电器由光宝科技代工，内部AC-DC部分由PI SC1923C搭配AO MOS完成同步整流降压，并由RK725B协议芯片控制输出，USB-A口设有东芝VBUS开关管进行保护。其中PI SC1923C主控芯片以及RK725B协议芯片均为定制。
充电器内部布局简洁明了，元器件焊接紧凑。PCB板正面大量打胶用于固定元器件和辅助导热，背面也涂有硅胶并配有金属散热片，此外初次级之间设有隔离板，内部稳定性以及散热性能不错，产品整体做工扎实。
REMAX睿量
REMAX 1A1C 65W氮化镓充电器支持协议多，电压档位齐全，45W+18W输出可满足两台设备同时快充需求。内部采用了开关电源定压输出，双路独立二次降压输出的设计架构。充电器AC-DC部分，由PI SC1933C氮化镓功率器件搭配真茂佳次级整流MOS输出固定电压；DC-DC部分，两个USB接口均使用智融SW3516实现二次降压输出，功率由MCU智能分配。
2、拆解报告：REMAX 65W USB PD氮化镓快充充电器
REMAX这款65W氮化镓充电器配备可折叠插脚，便携的同时又考虑了使用手感。最大65W输出功率则可以满足笔记本、平板和各类手机的快充需求，实用性强。
充电器的AC-DC部分，由安森美初次级控制器分别搭配英诺赛科INN650D02氮化镓功率器件、恒泰柯同步整流MOS组成；最后由慧能泰USB PD协议芯片HUSB350控制输出，输出采用云星固态电容滤波。此外输入输出端设有小板，充分利用内部空间降低充电器体积。
REMAX 100W 2A2C氮化镓充电器内置PFC升压电路，采用LLC+GaN高性能架构。采用恩智浦TEA2016AAT和TEA1995初次级控制器，分别搭配英诺赛科INN650D02氮化镓功率芯片和碳化硅二极管以及新洁能MOS组成开关电源部分，固定电压输出。
输出端四个接口采用三路独立降压输出，且每路都采用智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制，实现功率智能分配。
ROCK洛克
1、拆解报告：ROCK洛克65W USB PD氮化镓快充充电器
ROCK洛克这款65W氮化镓充电器机身光滑洁白，侧身过渡圆润，体积小巧携带方便。最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。这款充电器采用QR架构，内置英诺赛科氮化镓功率器件，由慧能泰USB PD协议芯片HUSB350控制输出。此外元器件打胶处理，还配有散热片均匀散热，内部稳定性和散热性能有保证。
ROCK洛克这款65W氮化镓充电器的核心器件为英诺赛科的INN650D02氮化镓功率开关管，高频开关实现了高效率和低发热，有助于实现产品的小体积。AC-DC部分采用安森美全套控制器，定压输出，DC-DC部分搭配两颗智融SW3516控制器，支持功率智能分配并且集成度高。
ROMOOS罗马仕
罗马仕65W氮化镓充电器的AC-DC部分，初级由搭载GaN开关管的模块小板组成，内置美国transphorm公司的高性能GaN开关管，次级由同步整流控制器MP6908A搭配万代MOS组成；输出部分由昂宝USB PD协议芯片OB2613控制。充电器的主要芯片均来自业内知名厂家，整体用料讲究，做工扎实。
ROxANNE
1、拆解报告：ROxANNE 66W氮化镓USB PD双口快充充电器
ROxANNE这款USB PD快充充电器支持最大66W功率输出，并且采用1A1C接口设计，而产品的体积却比苹果原装60W充电器还减少了46%，这完全得以于纳微NV6115和NV6117氮化镓功率芯片的应用。除了具有非常明显的体积优势之外，这款充电器的USB-C还可支持USB PD、QC2.0、QC3.0、AFC等快充协议，满足大部分用户的充电器需求。
SAVAGO尚巡
尚巡120W快充氮化镓充电器机身壳设计比较独特，同时自带1.7米长的圆头输出线缆，对于一款氮化镓充电器来说，这一设计也很少见。
值得注意的是，英诺赛科氮化镓功率器件在该充电器的应用中仅用于PFC快恢复电路。这也是我们首次在百瓦大功率充电器中看到氮化镓应用于PFC电路，也开创了氮化镓的全新应用领域。相比于传统的硅MOS，氮化镓应用于PFC也有其独特优势。
SHARGE闪极
1、拆解报告：SHARGE闪极100W 3C1A氮化镓快充充电器
闪极100W氮化镓充电器采用方块造型机身，棱角分明，正背面是冷感纹理，外观别具一格。充电器自带可折叠插脚，同时还可加装其它规格插脚，居家使用或携带外地出差都得心应手。充电器采用APFC升压、开关电源和三路独立DC-DC架构组成；其中APFC升压电路内置一颗纳微NV6115氮化镓功率芯片；开关电源部分为高频QR架构，同样采用了一颗纳微NV6115氮化镓功率芯片。
2、闪极90W 2C1A氮化镓快充充电器
闪极90W 2C1A氮化镓快充充电器基于高频QR快充结构开发，选用纳微NV6125氮化镓功率芯片作为核心，提升产品效率，缩小体积。两个USB-C接口在单口输出时，均支持最大90W快充功率，在双口同时工作时，智能进行60W+30W功率分配，可以同时满足多台大功率数码产品的充电需求。
Smartisan坚果
Smartisan坚果65W氮化镓快充充电器造型方正，加上机身壳设计非常简洁，看上去很像“豆腐块”。USB-C除了具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组常规电压档位外，还有5.0-11V5A和5.0-21V3A两组PPS电压档位，使其能更好的兼容各大品牌笔记本、平板、手机等设备。充电器内部采用高频QR拓扑架构，元器件布局十分紧凑，纳微NV6115在这款充电器中被用作初级开关功率器件。
SlimQ
1、拆解报告：SlimQ 65W氮化镓USB PD快充充电器1A1C
SlimQ 65W氮化镓快充充电器内置纳微NV6115氮化镓功率芯片，产品具有小巧便携的特点，与常规45W充电器相比，体积仅为其一半。1A1C两个接口均可支持快充输出，可充笔记本电脑也可充手机。协议方面支持USB PD、QC3.0、QC2.0、AFC、FCP、Apple 2.4A等多种协议，可以一机多用，出门携带十分方便。
STIGER斯泰克
1、新型100W双USB-C快充拆解：首创内置两颗氮化镓，小到极致
斯泰克100W双USB-C口氮化镓快充充电器采用了一种全新的架构来实现100W快充。不同于常见的一组主电路加上DCDC线路，此设计内置了两套完全一样的快充电路，AC-DC部分由两颗PI高集成PowiGaN控制器INN3379C实现并联两路转换，输出则采用了两颗英集芯IP2726协议芯片实现两路电源并联单口输出100W，双口独立输出各45W的智能调节控制。这种全新的架构实现了无需DCDC二级转换，而达到双口盲插100W的大功率设计。
TOPELY鼎力生活科技
1、鼎力生活科技65W氮化镓快充插座
鼎力65W 2C1A氮化镓充电器采用长条方柱造型设计，采用开关电源加三路DC-DC独立降压输出架构。其中由安森美NCP1342搭配英诺赛科氮化镓功率芯片，以及MPS MP6908A搭配威兆同步整流MOS组成开关电源；三路二次降压方案均采用智融SW3516+威兆VS4610AE组成，集成度高。
UGREEN绿联
绿联65W USB PD氮化镓快充充电器的AC-DC部分，由PI高集成主控芯片INN3370C和华润微CRSM055N10L2次级同步整流MOS组成，经伟诠USB PD协议芯片WT6636F数传控制输出电压，经过威兆VS3610AE控制输出。此外还采用了永铭高压电解电容滤波，整体用料扎实。
绿联65W 4C口氮化镓快充充电器整体电路采用开关电源和四路DC-DC架构。其中开关电源部分，由PI高集成氮化镓主控芯片SC1936C和恒泰柯同步整流MOS组成，定压输出。四路DC-DC二次降压输出均采用了智融SW3516H降压输出方案。
UGREEN绿联65W 3C1A氮化镓快充充电器采用开关电源和三路DC-DC架构。其中开关电源部分，由PI高集成主控芯片SC1933C和维安同步整流MOS组成，定压输出。三路DC-DC二次降压输出均采用了智融SW3510+泰德TDM3482方案。此外电容、变压器以及整流桥等打胶处理，正背面均覆盖黄铜散热片帮助导热，次级全部使用固态电容滤波，内部稳定性和散热性能有保证。
UIBI柚比
UIBI柚比30W 1A1C氮化镓快充内置了纳微NV6115氮化镓功率芯片。该款产品贯彻了简质轻奢的品牌特色，外观整体归纳为方块状，表面采用晒纹工艺处理，具有类肤手感，外观设计精致，整体在氮化镓加持下小巧轻便，易于携带。在65W氮化镓充电器爆发之时填补了中功率段氮化镓市场的空缺。性能上支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、PD3.0等协议，可以更好地兼顾新旧设备或不同线材使用。
ZENDURE征拓
征拓65W氮化镓快充充电器采用“罗马柱”造型设计，表面哑光处理，配备可折叠插脚；充电器内置纳微NV6115氮化镓功率芯片，高频QR拓扑架构，高效低发热、体积小巧携带方便；输出支持USB PD、QC2.0/3.0、AFC、FCP和SCP快充协议，适用于多种产品的快充需求。
Zikko即刻
1、Zikko 65W 2C1A氮化镓快充充电器
Zikko即刻65W氮化镓快充充电器基于纳微NV6115氮化镓功率器件开发，采用高频QR架构，开关电源+二次降压输出，其中开关电源部分分别采用了安森美和MPS控制器，二次降压部分选用智融高集成芯片，两路降压，支持功率智能分配。
充电头网总结
氮化镓快充已经成为市场趋势，在快充电源的更新迭代中，氮化镓功率器件凭借其高频低阻、高导热、耐高温等特性，越来越被行业关注，并逐渐成为了消费类电源市场的全新发展方向。
从充电头网拆解首次拆解氮化镓快充到目前的近百款，两年时间里氮化镓快充市场格局发生巨大变化。一方面，产品从单纯的第三方配件，逐渐渗透到各大手机/笔电品牌中，加速了用户教育的同时，也让氮化镓快充市场的体量倍增。
另一方面，氮化镓芯片供应商从起初的一两家迅速扩增至十余家，并包含了多位中国芯实力选手；同时，氮化镓控制芯片也在逐步实现国产化，为来年的市场做足了准备。
伴随着众多氮化镓功率器件厂商以及主控芯片厂商的入局，产品技术升级迭代速度加快，开发氮化镓快充的成本也在逐年下降。据行业信息显示，GaN功率器件的成本将在2021年之后逐渐低于现有的硅功率器件，成为新一代高性价比快充电源产品的最佳选择。
期待氮化镓在2021年快充市场中更加精彩的表现！
