最近充电头网拿到了DELL戴尔一款Type-C 三合一多功能扩展坞，这款产品自带USB-C线缆，机身方正扁平，轻便易携带，适合用户携带出门使用，此外集成了USB-C、HDMI和DP接口，可满足外出的基本活动需求。下面我们就对戴尔这款扩展坞进行拆解，看看其内部用料如何。
一、戴尔多功能扩展坞外观

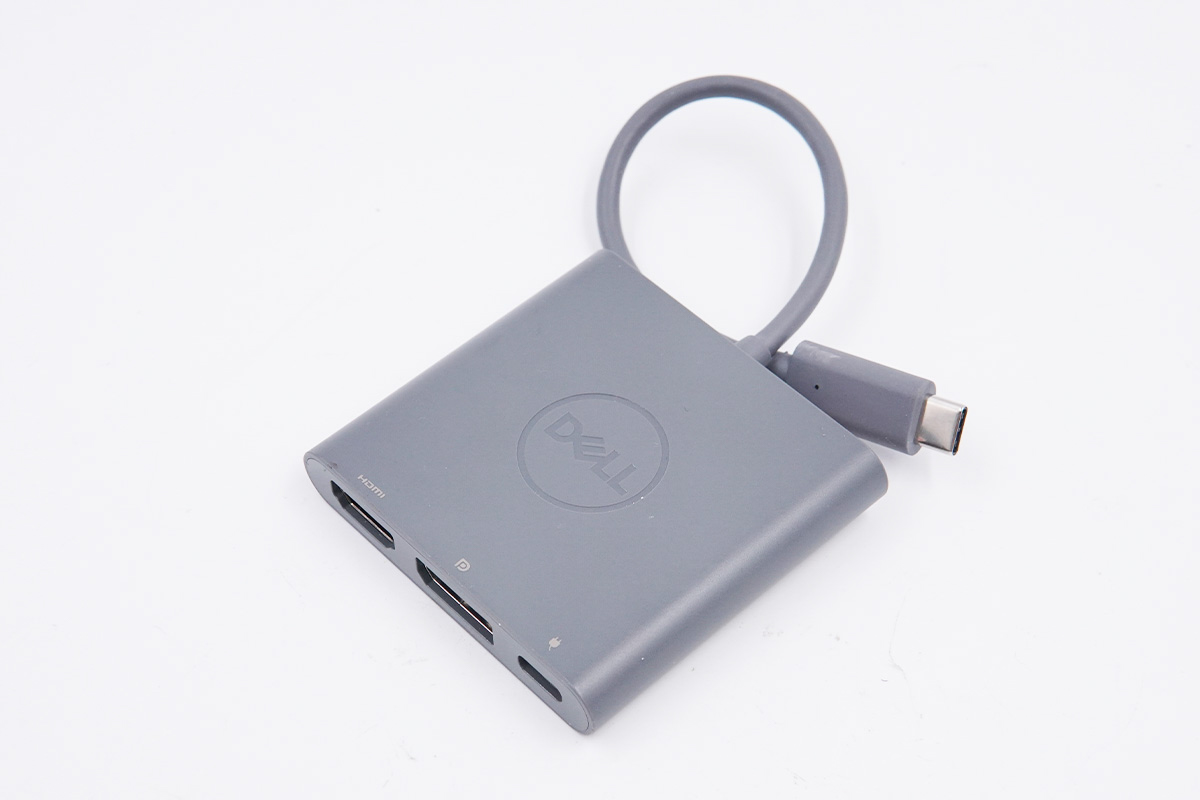

戴尔这款三合一扩展坞自带USB-C线缆，机身带线整体呈灰色，此外机身方正扁平，体积非常的小，携带起来很方便。

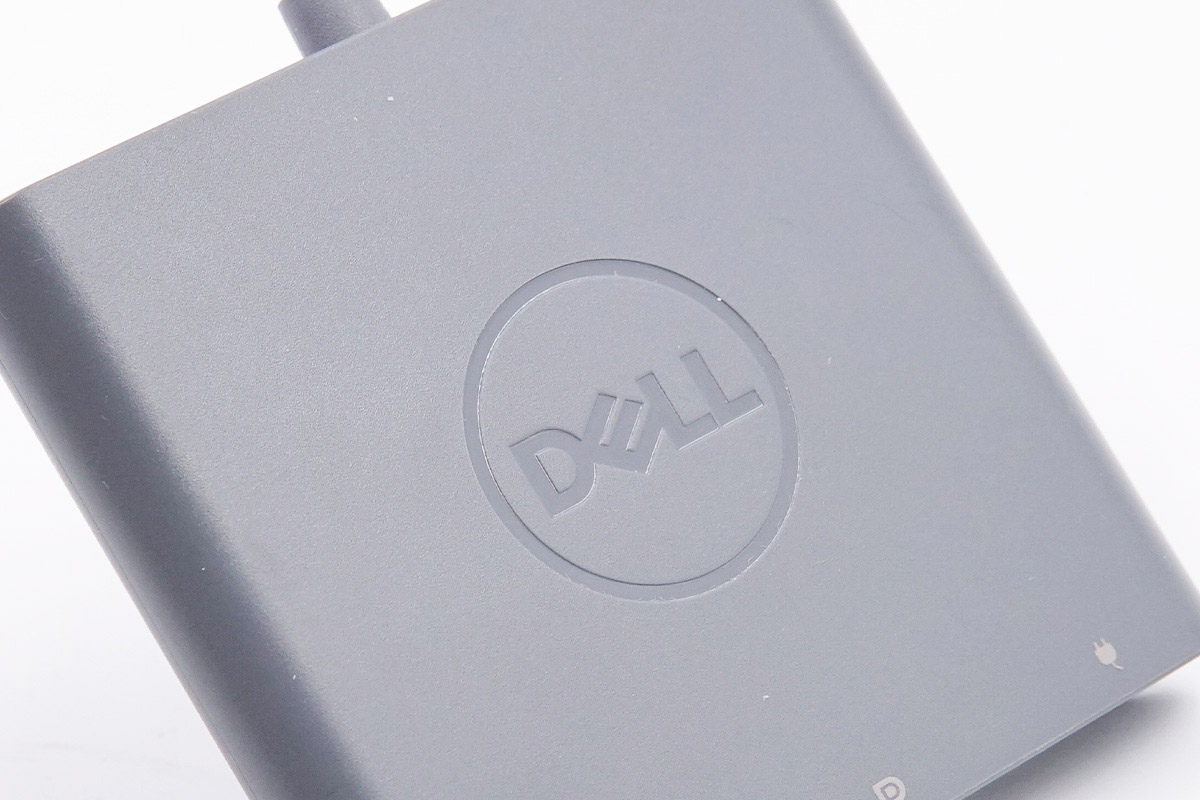

机身中心凹印“DELL”戴尔logo。

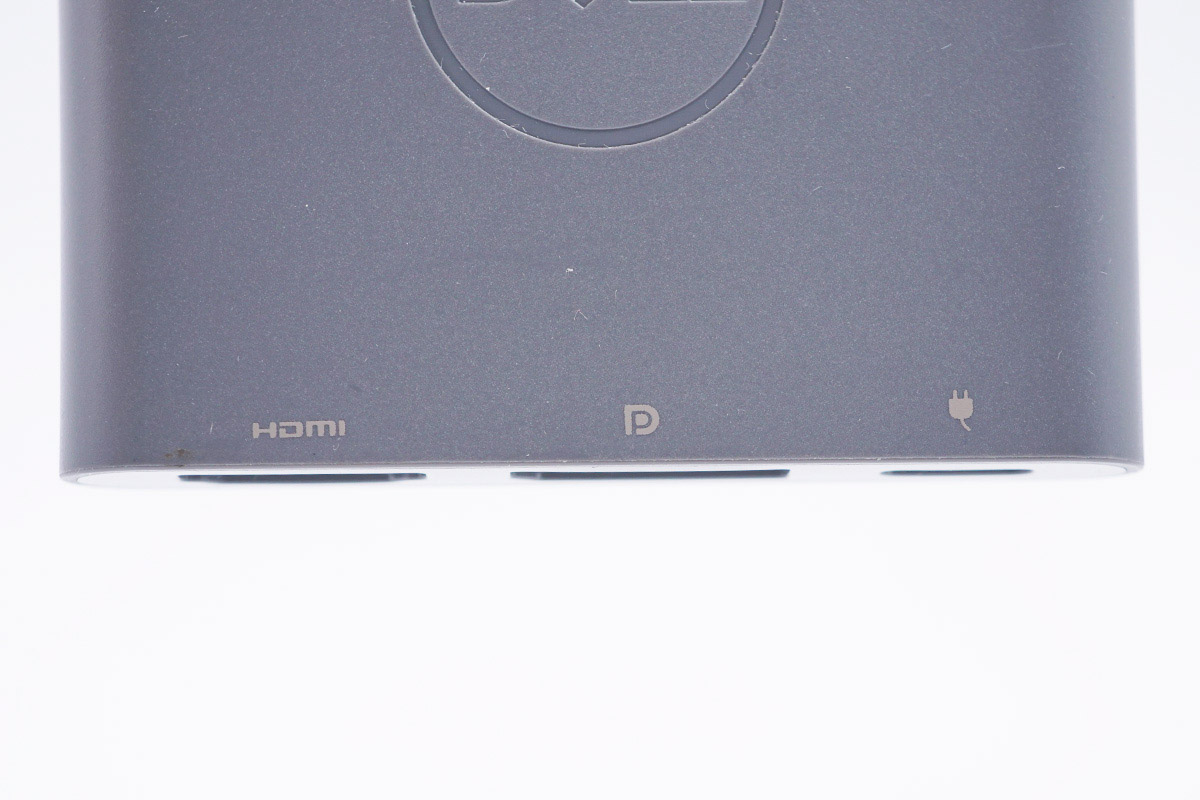

logo下方印有三个接口的对应标识。

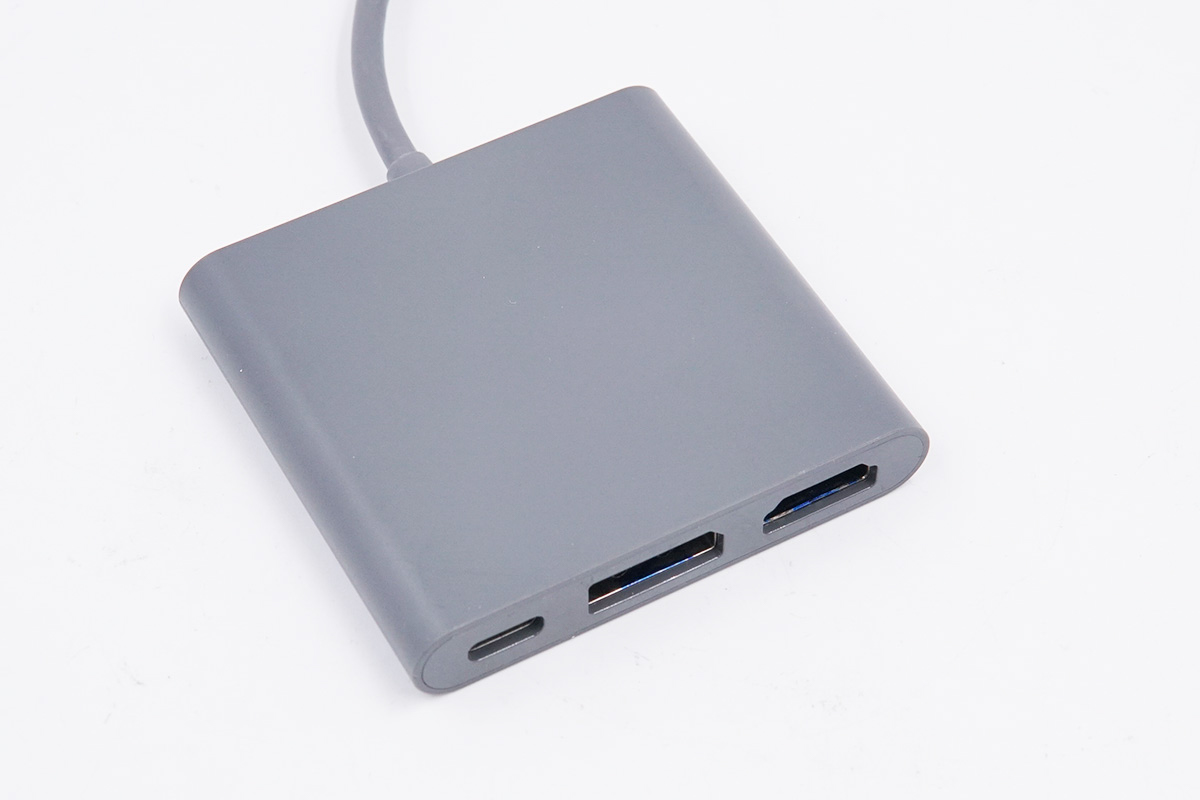

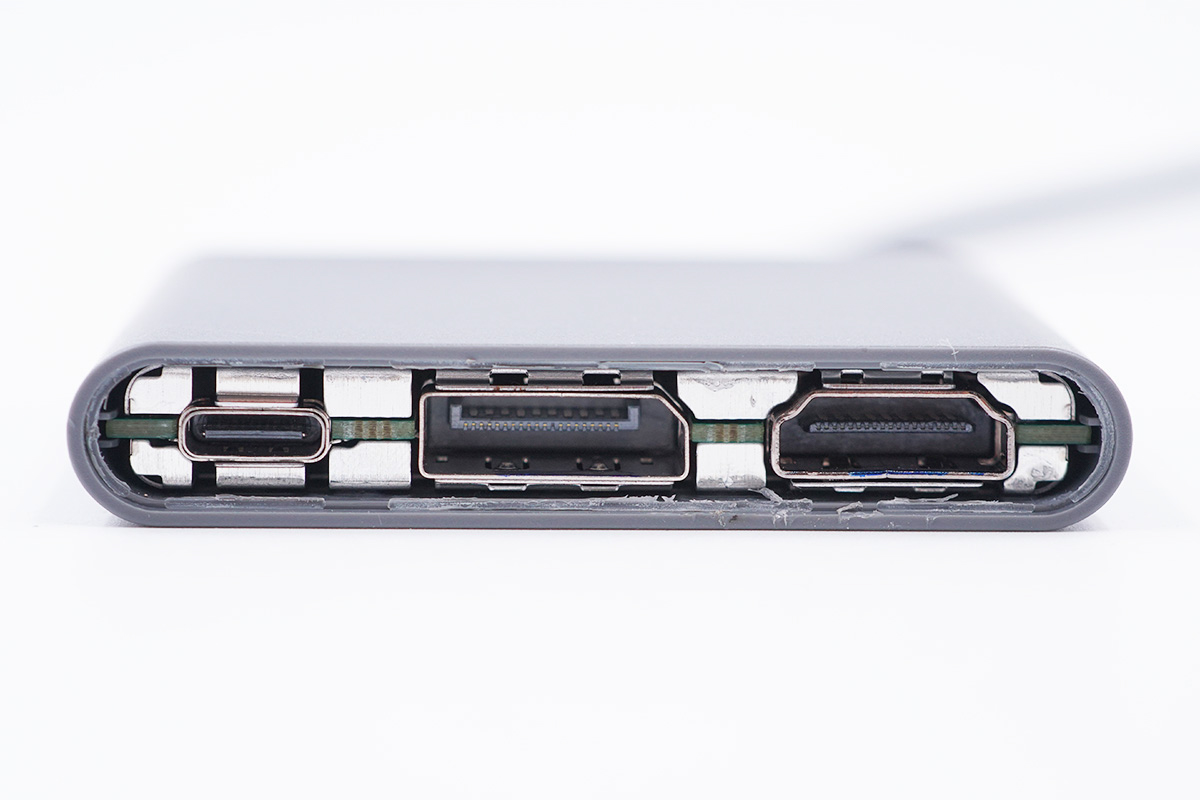

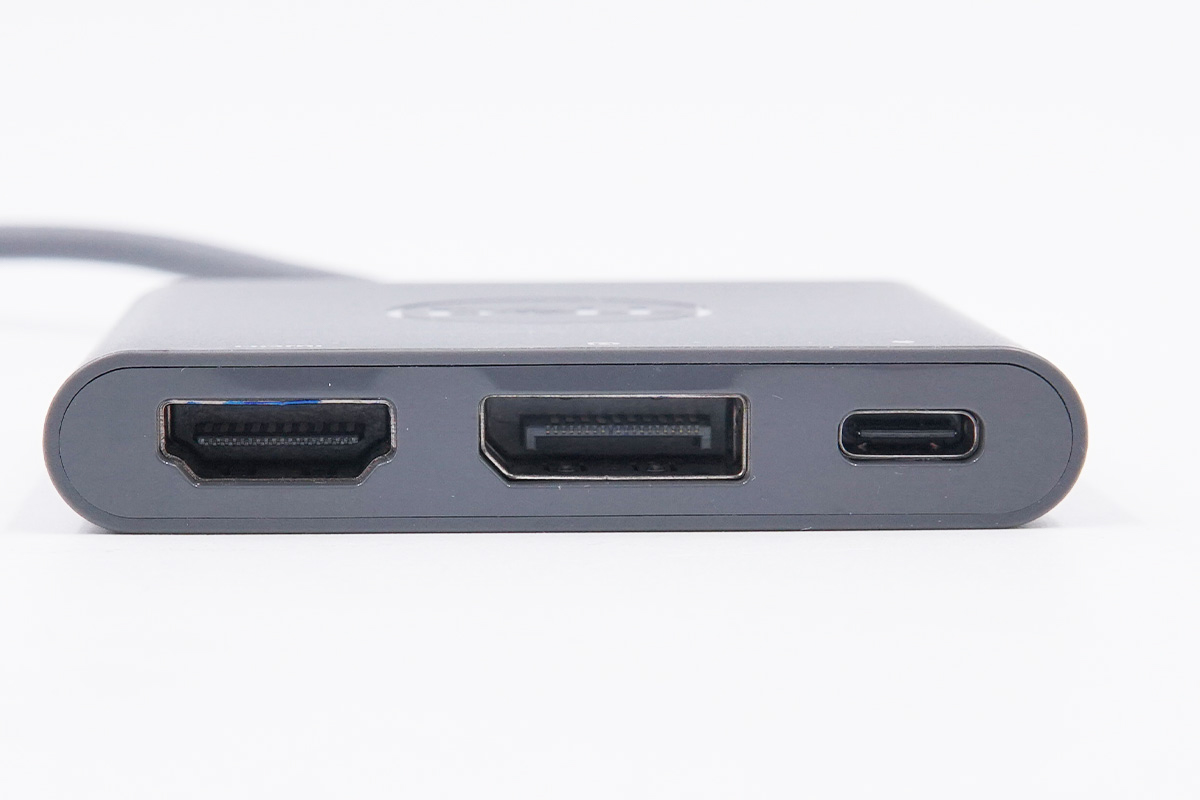

机身前端是高清多媒体接口HDMI、DP接口和USB-C接口。

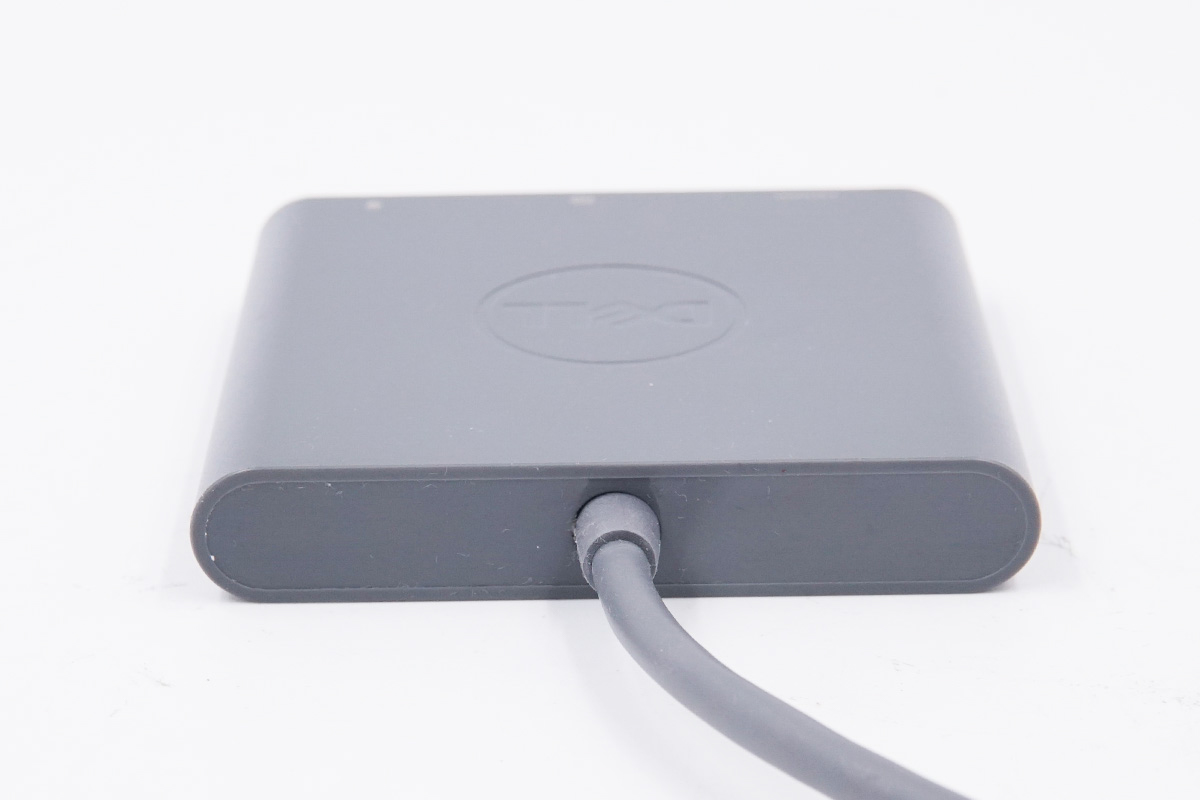

机身背面没有任何信息。
线缆和机身连接处进行抗弯折处理。
数据线线头外壳同样磨砂处理，方便用户插拔使用，外壳两面均有一个小圆孔。

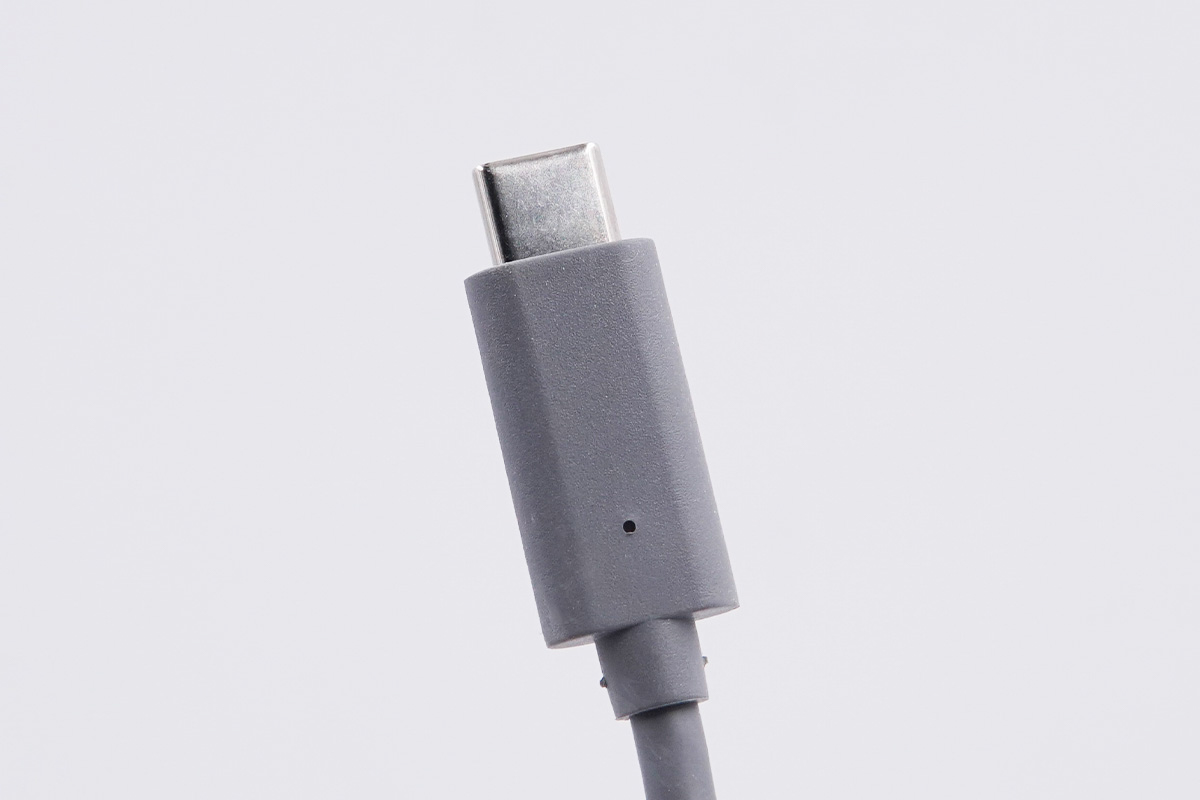

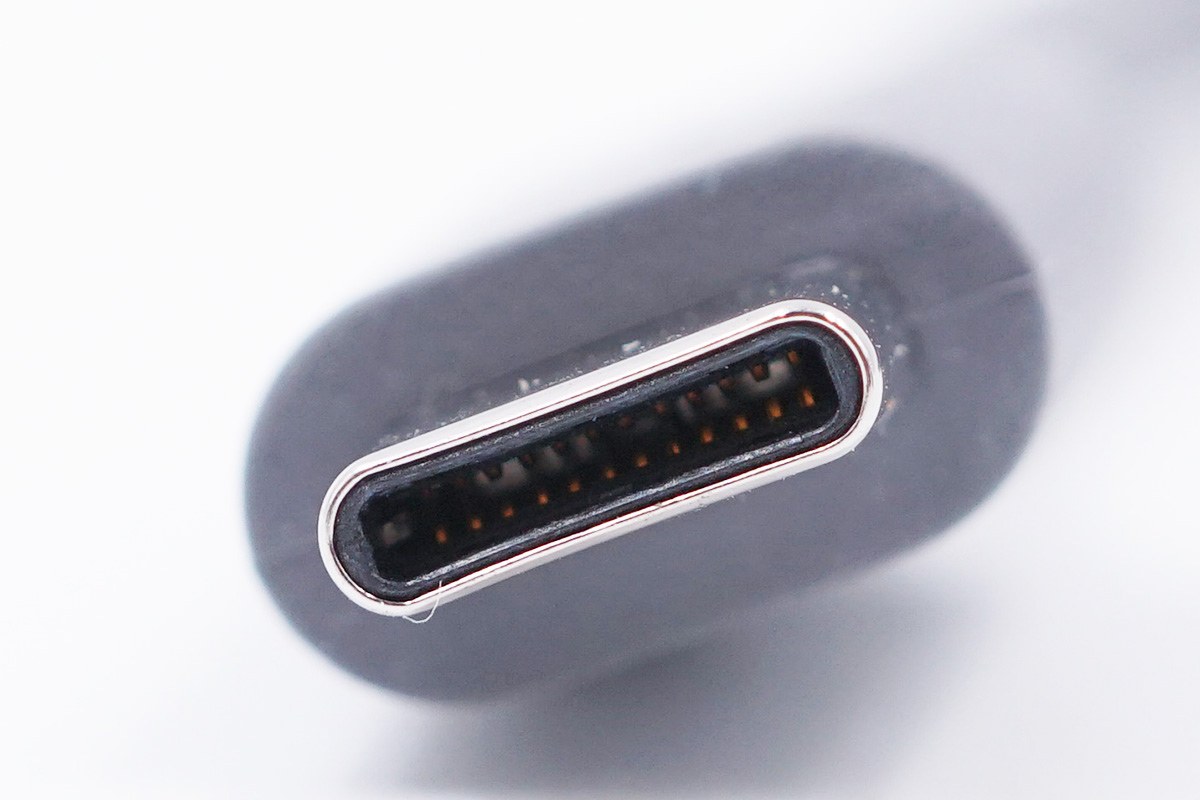

Type-C公头特写，满PIN设计。
二、戴尔多功能扩展坞拆解

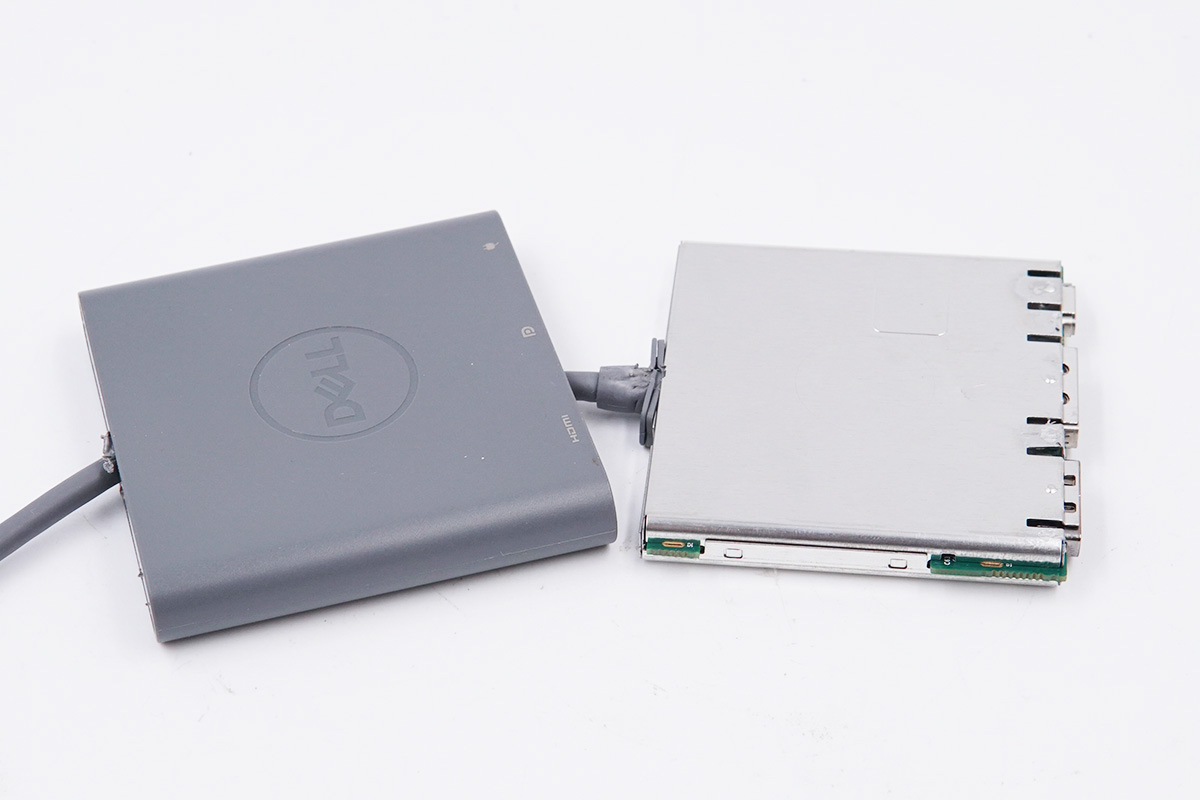

从接口端将外壳拆开，采用的是超声波焊接工艺封装。
PCB板正反面均有屏蔽罩，侧面使用卡扣进行封装。

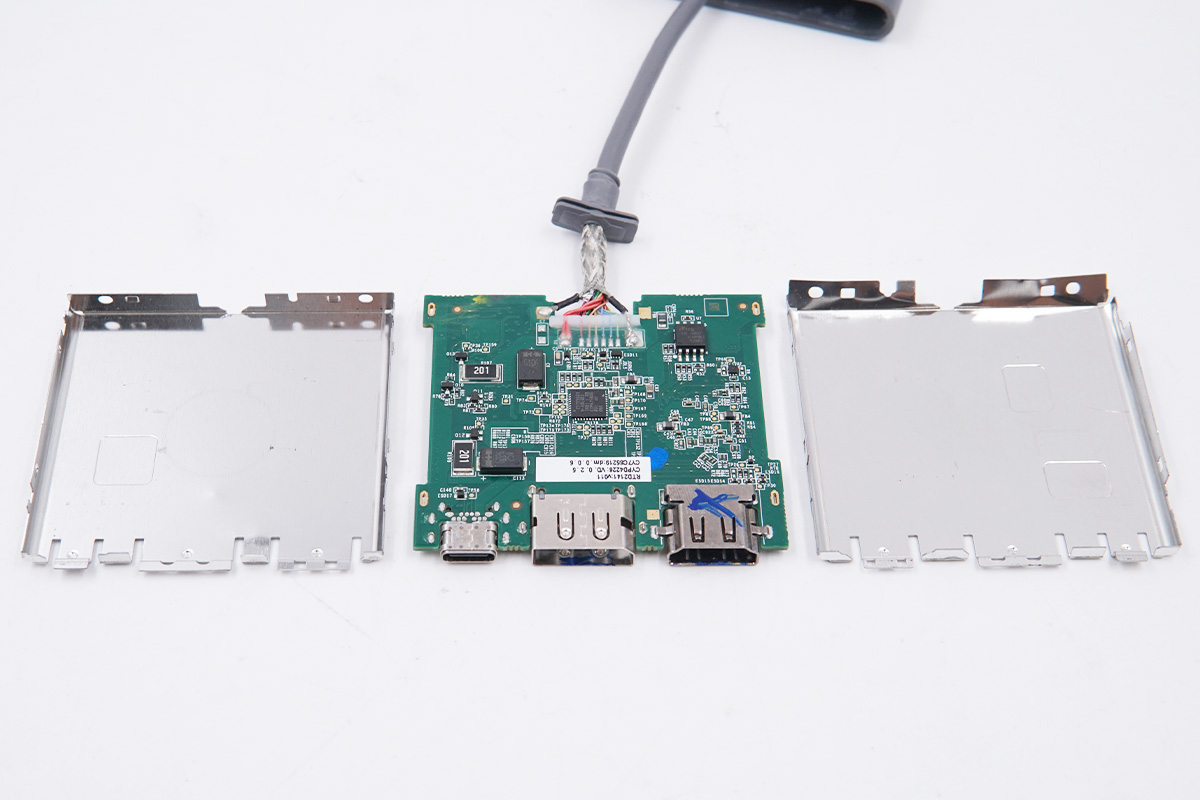

拆下屏蔽罩，以便我们查看芯片信息。

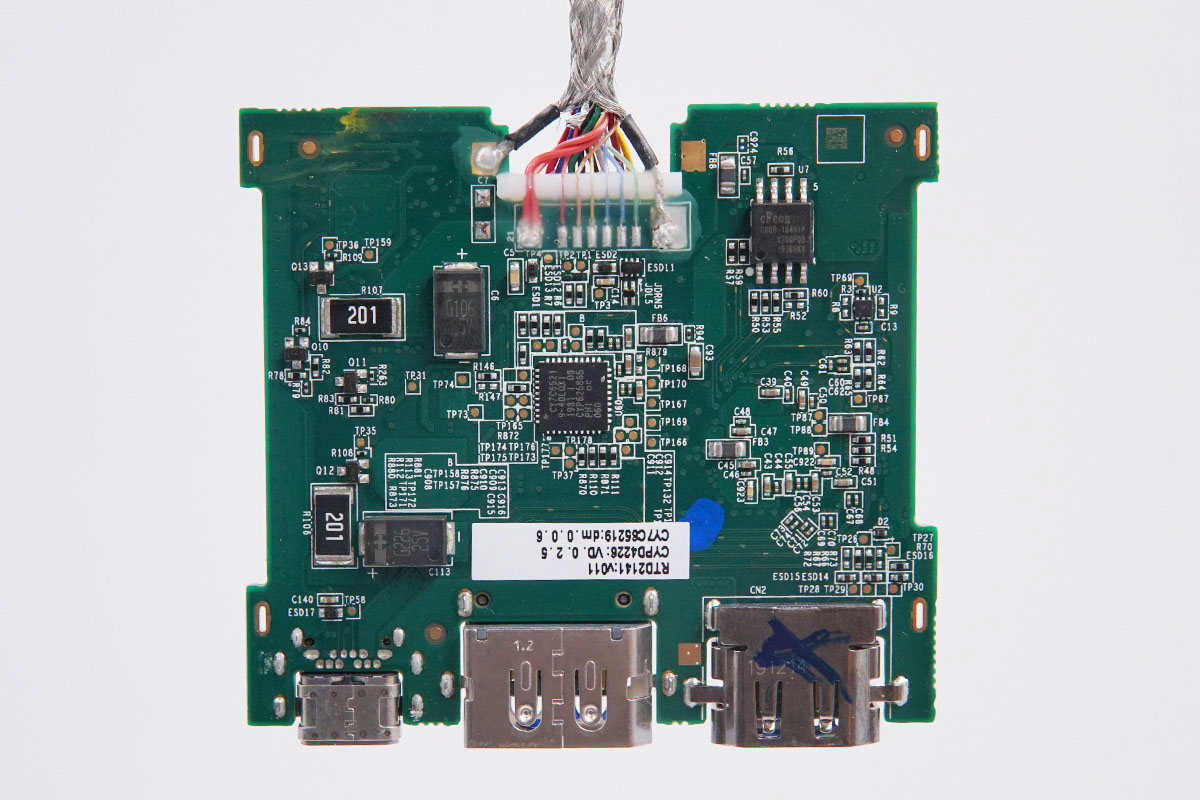

PCB板正面一览。

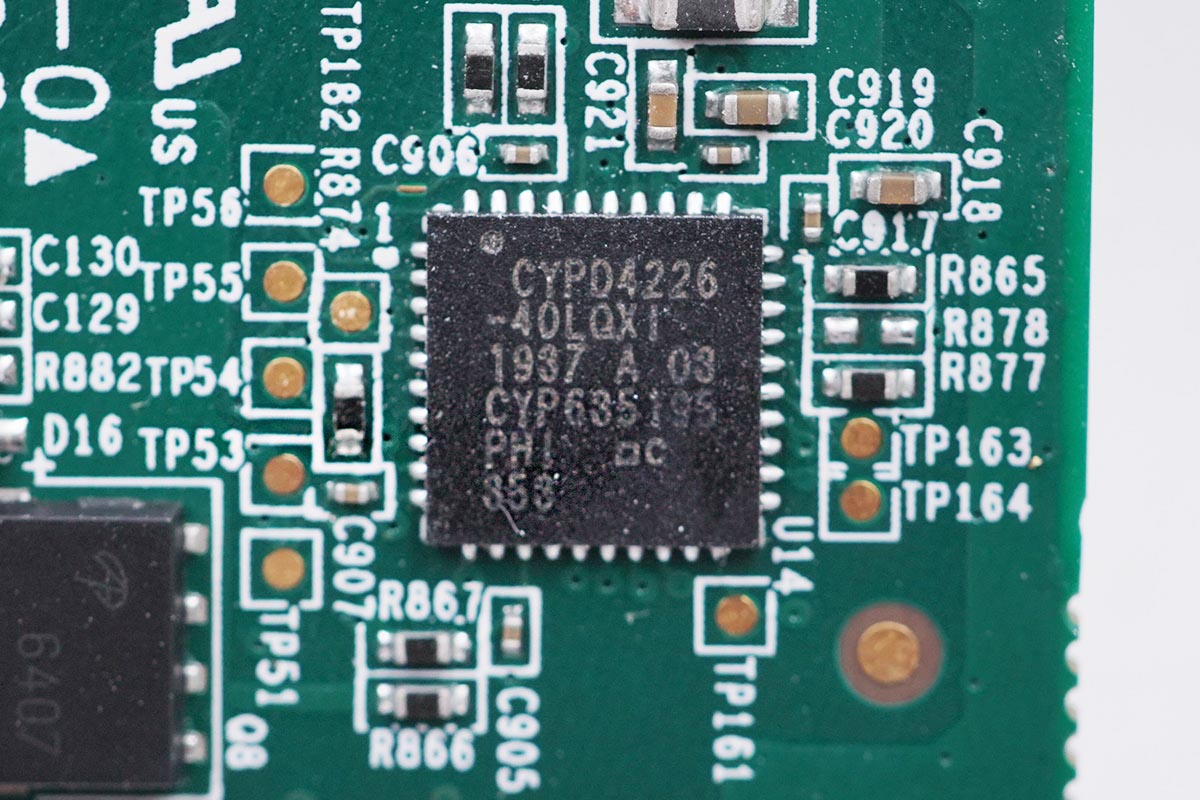

赛普拉斯一颗芯片，丝印CPYD4226。

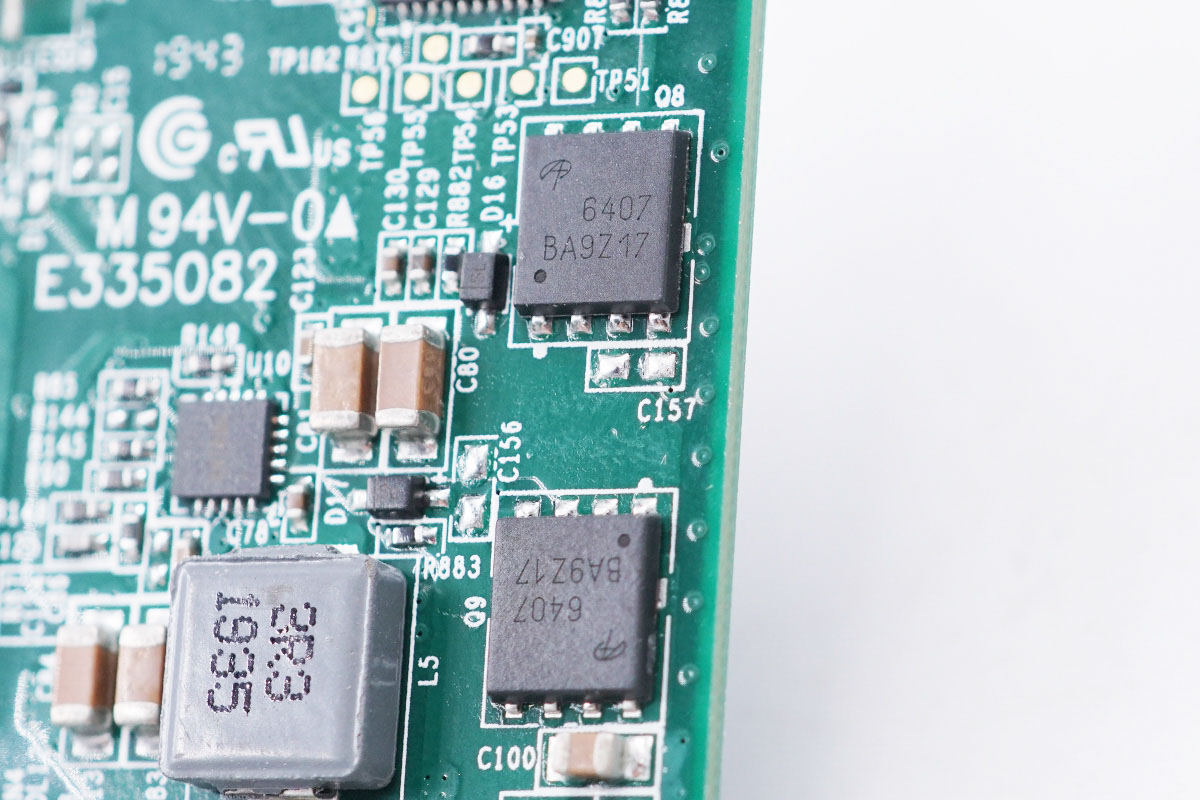

AOS万代半导体两颗AON6407 PMOS管，耐压30V。

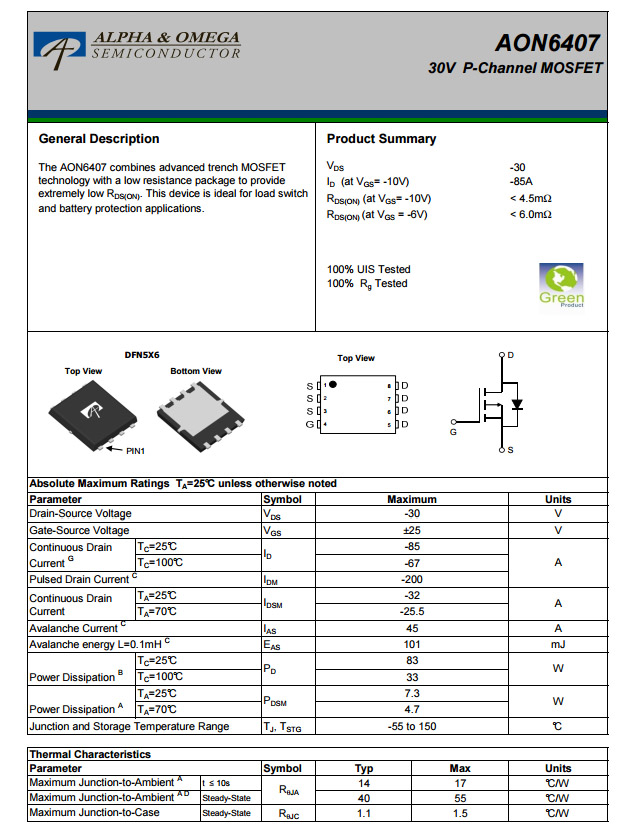

万代AON6407资料信息。

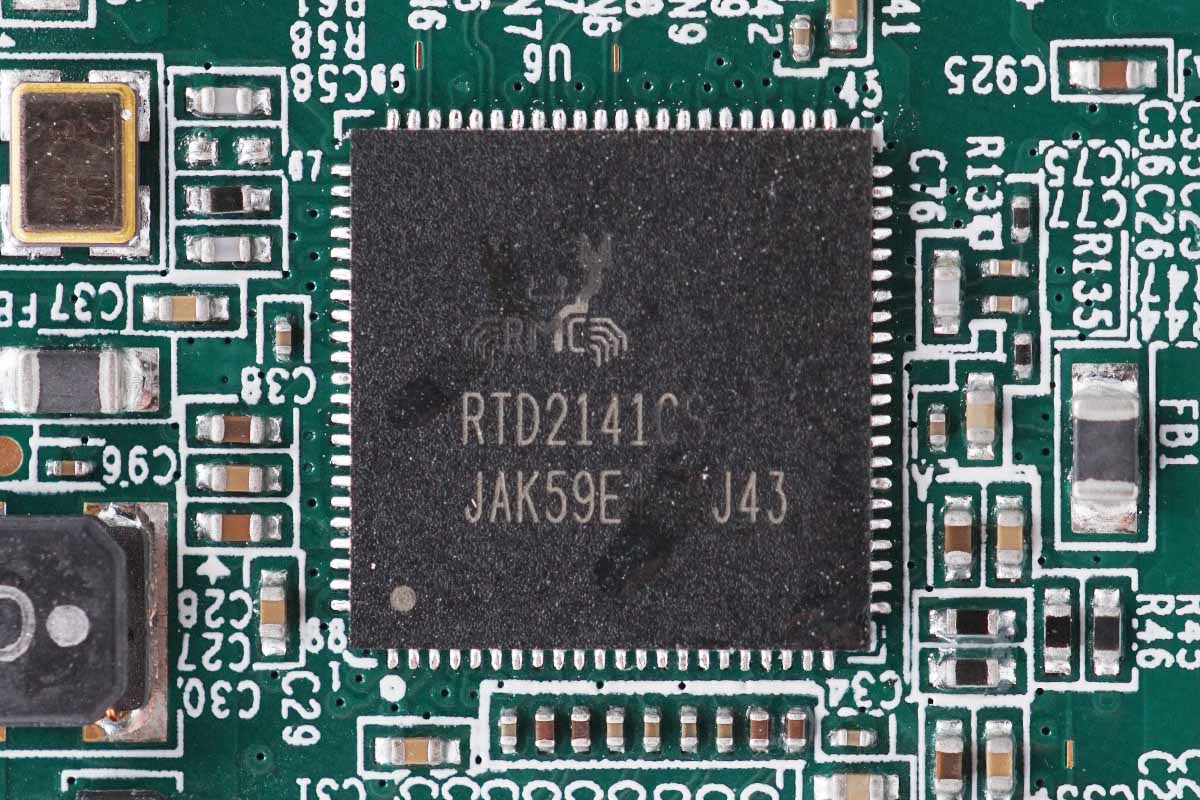

REALTEK瑞昱RTD2141CS，用于HDMI接口视频输出。
丝印8NTBMA。

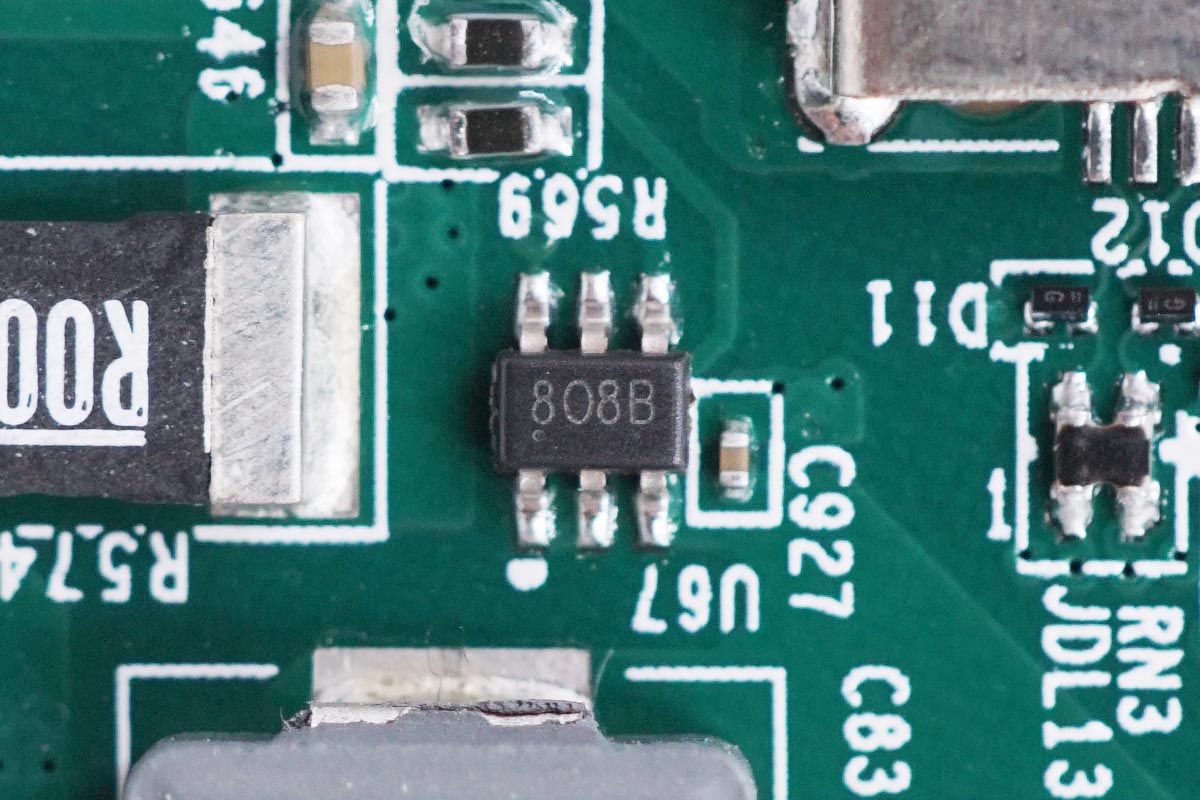

丝印808B六脚芯片。

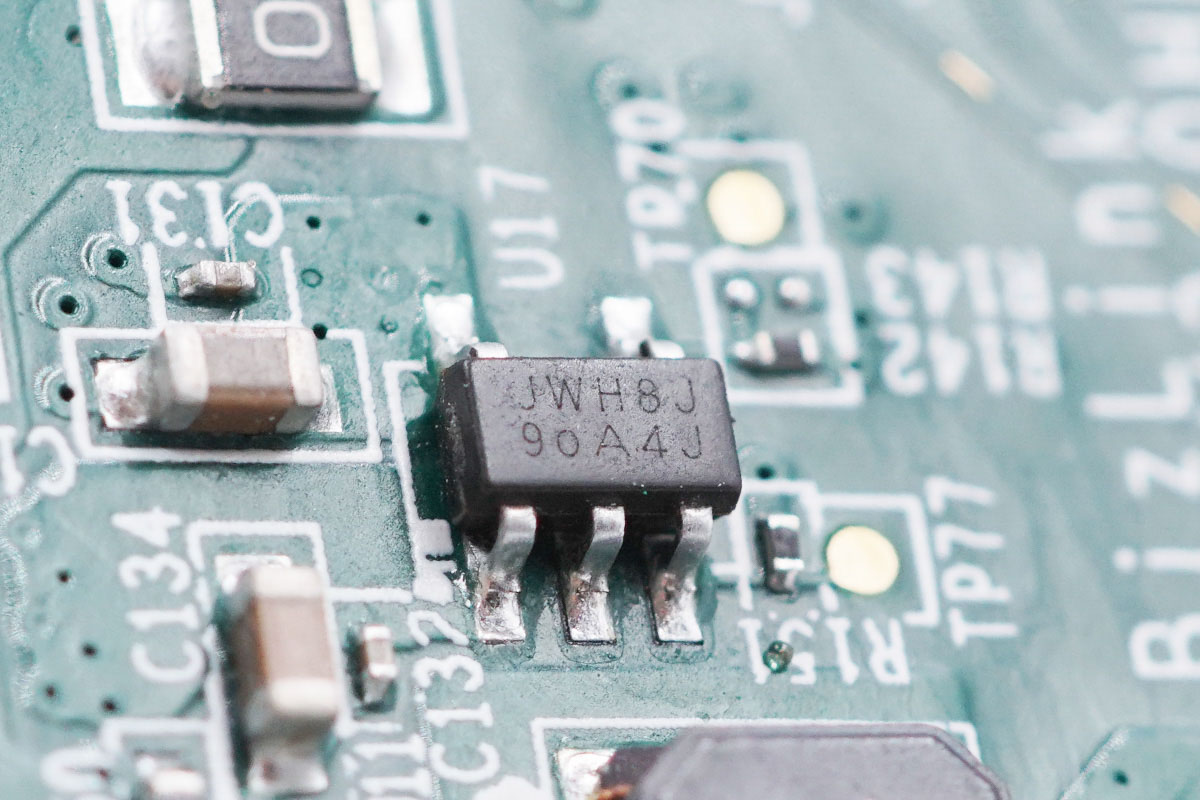

丝印JWH8J芯片。

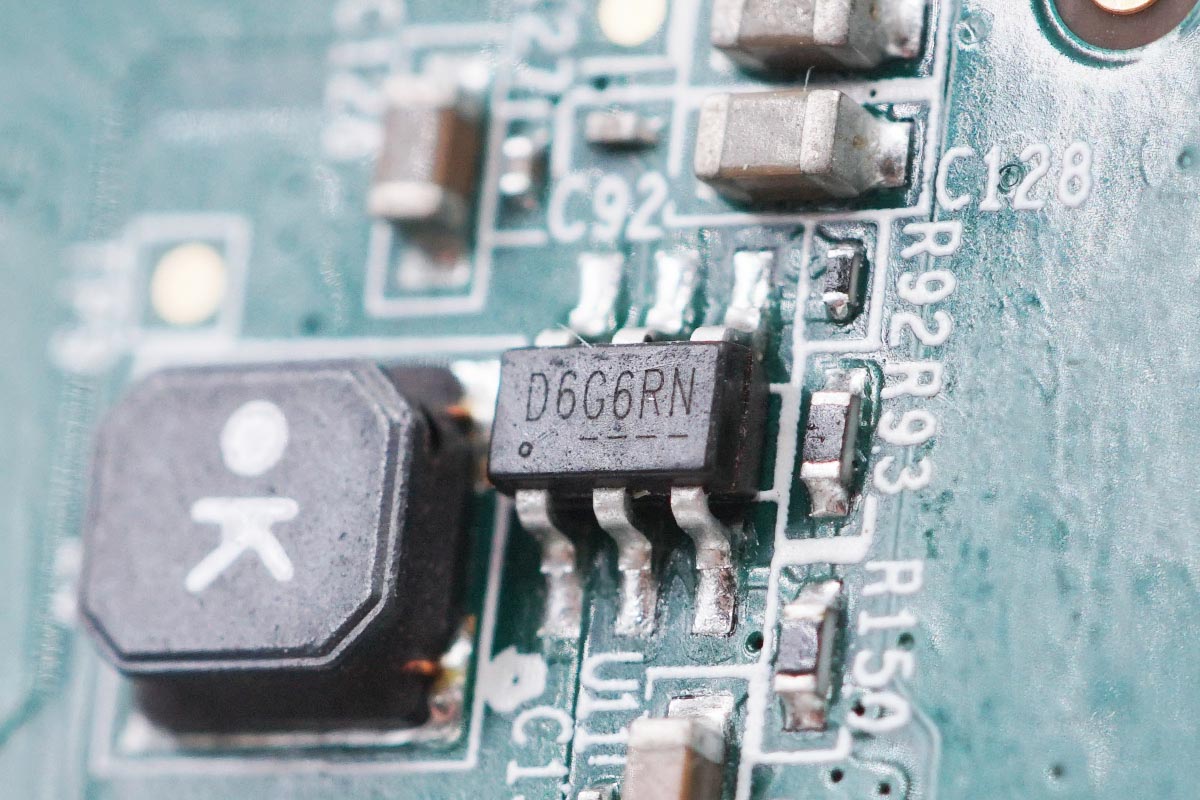

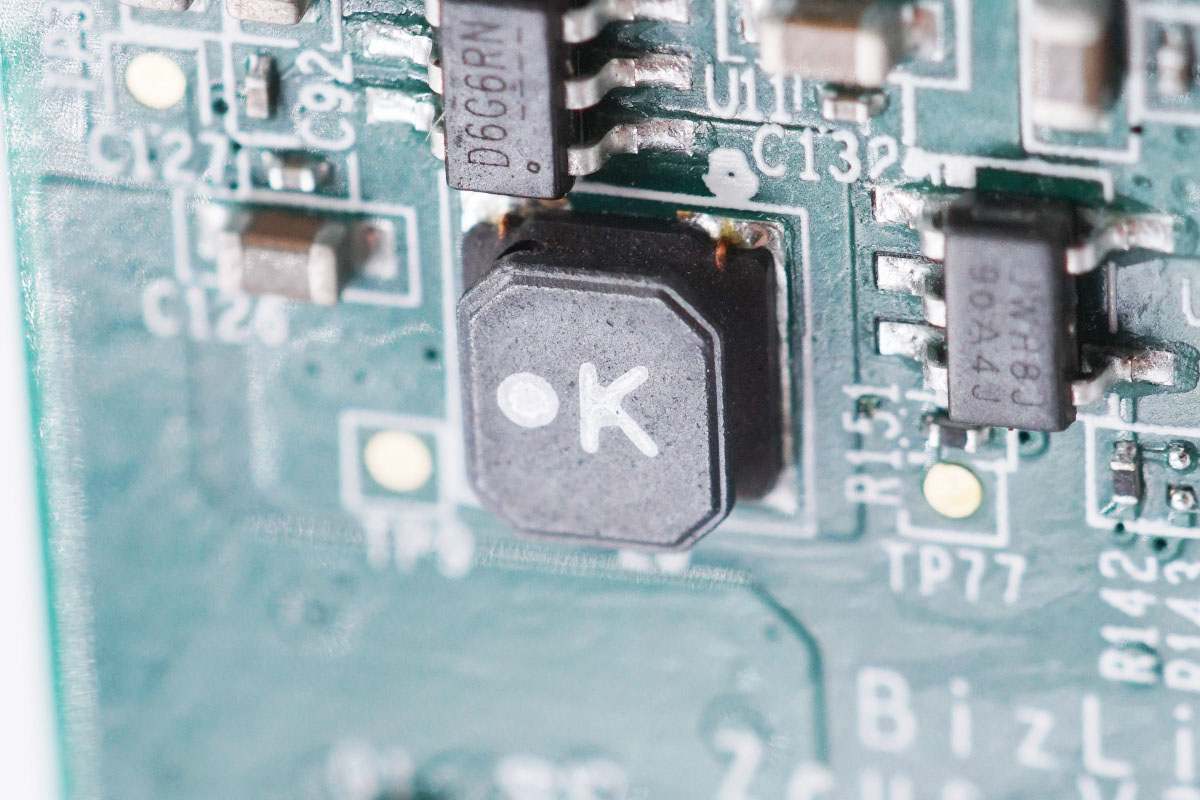

丝印D6G6RN。
旁边是一颗工字电感，顶部有类似人的标识。
TI TLV62569 2A同步整流降压转换器，右侧有一颗电感用于降压。

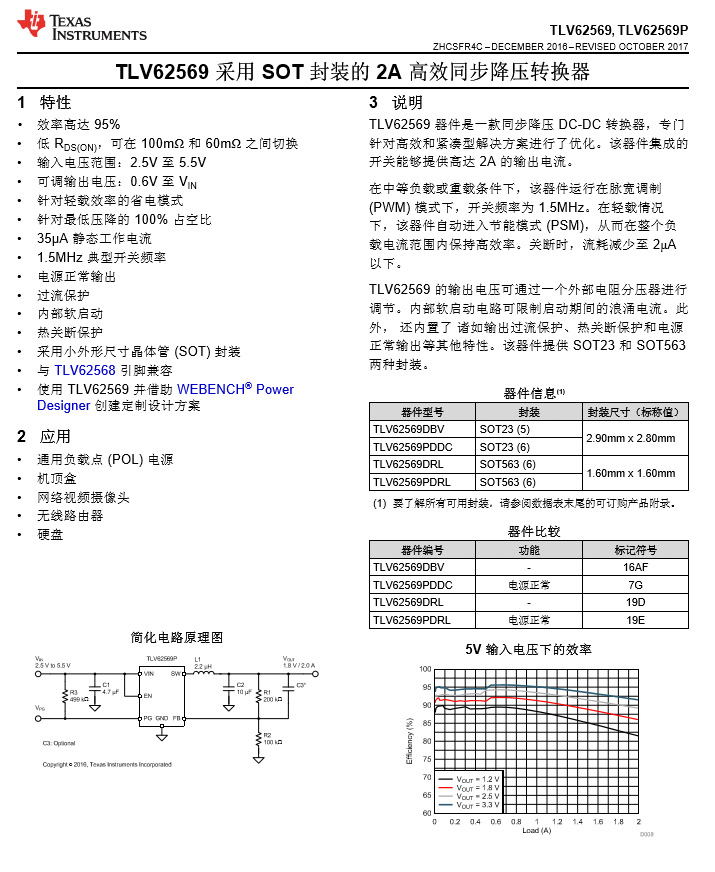

TI TLV62569 详细资料。

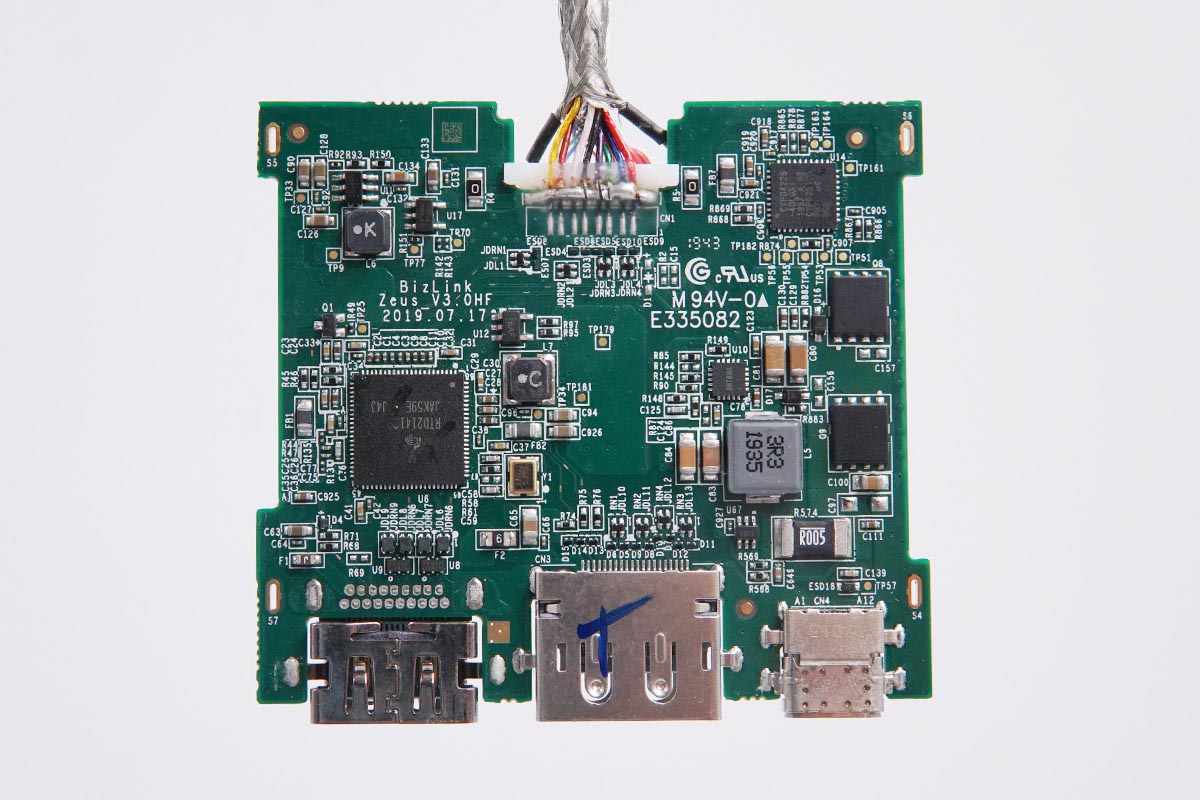

PCB板背面一览。

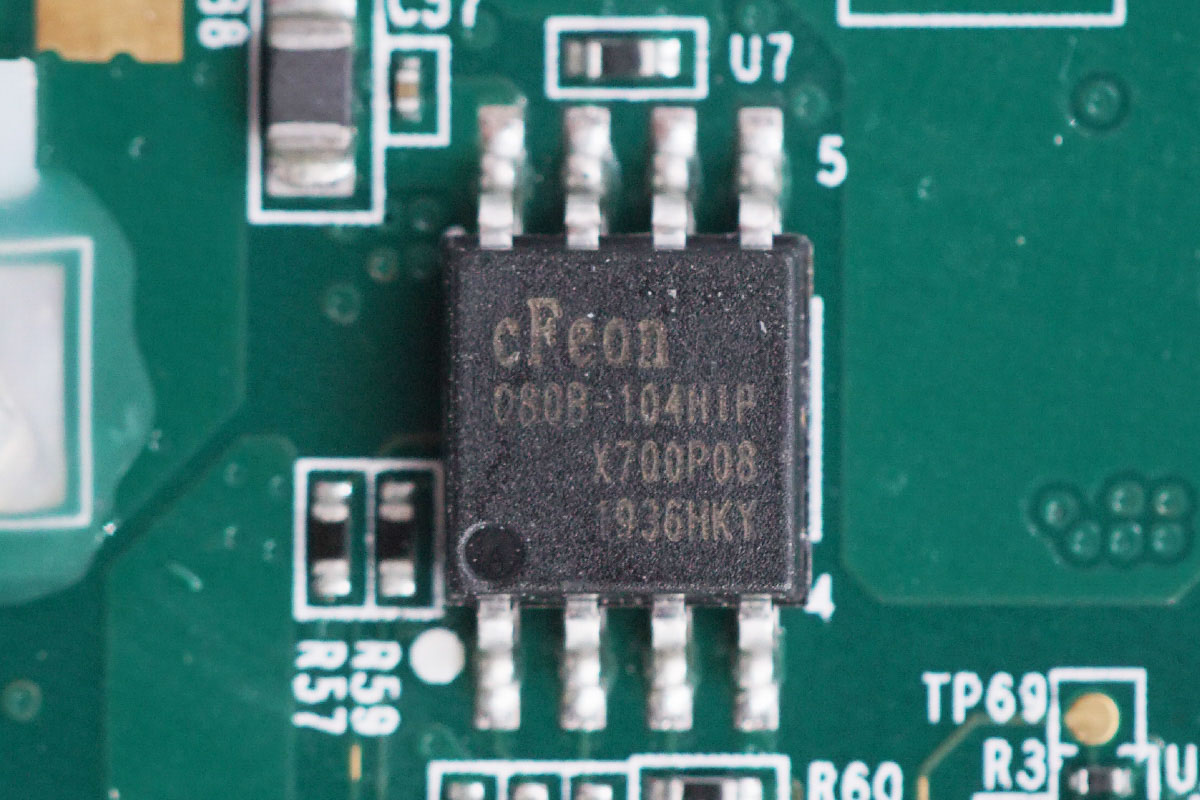

丝印080B-104MIP。

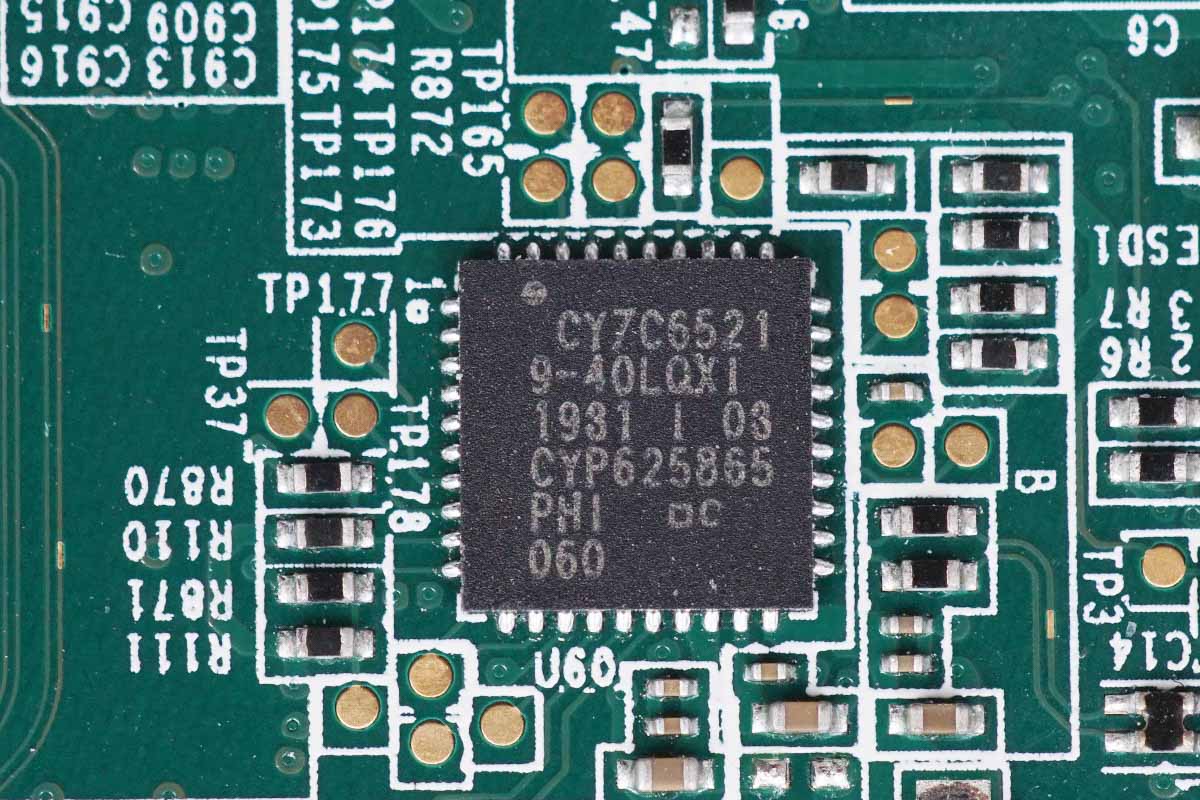

赛普拉斯端口控制器 CY7C65219-40LQXI。

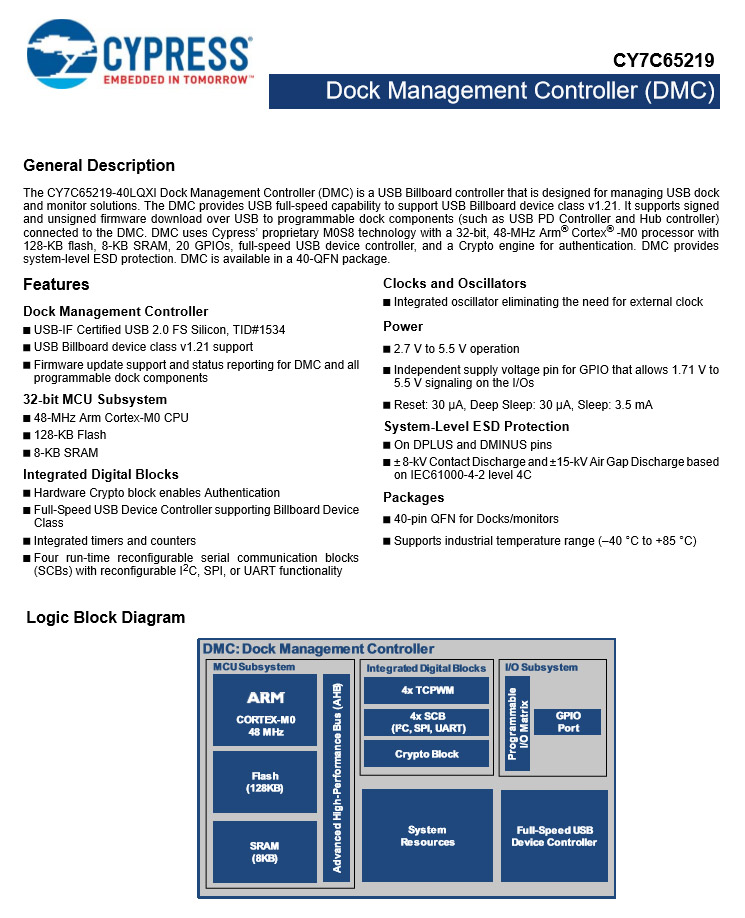

赛普拉斯 CY7C65219-40LQXI 详细资料。

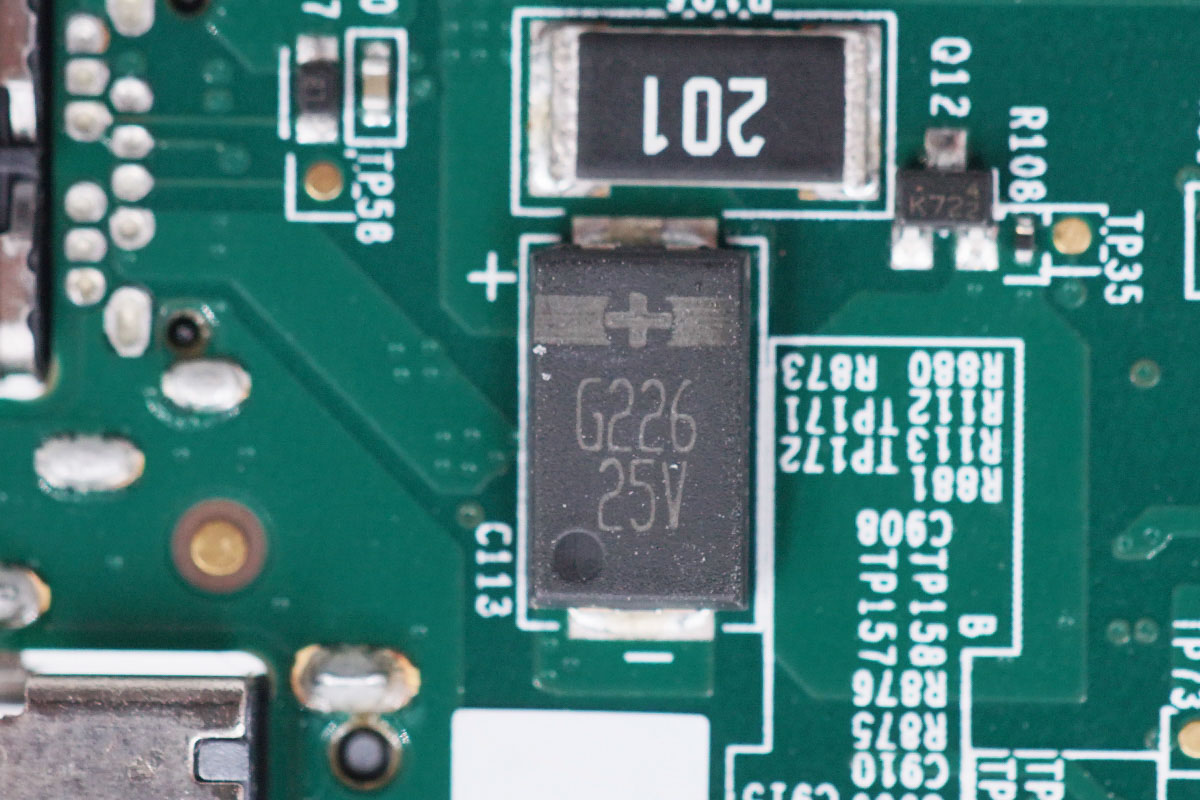

10μF25V贴片滤波电容。
另外一颗22μF25V滤波电容。

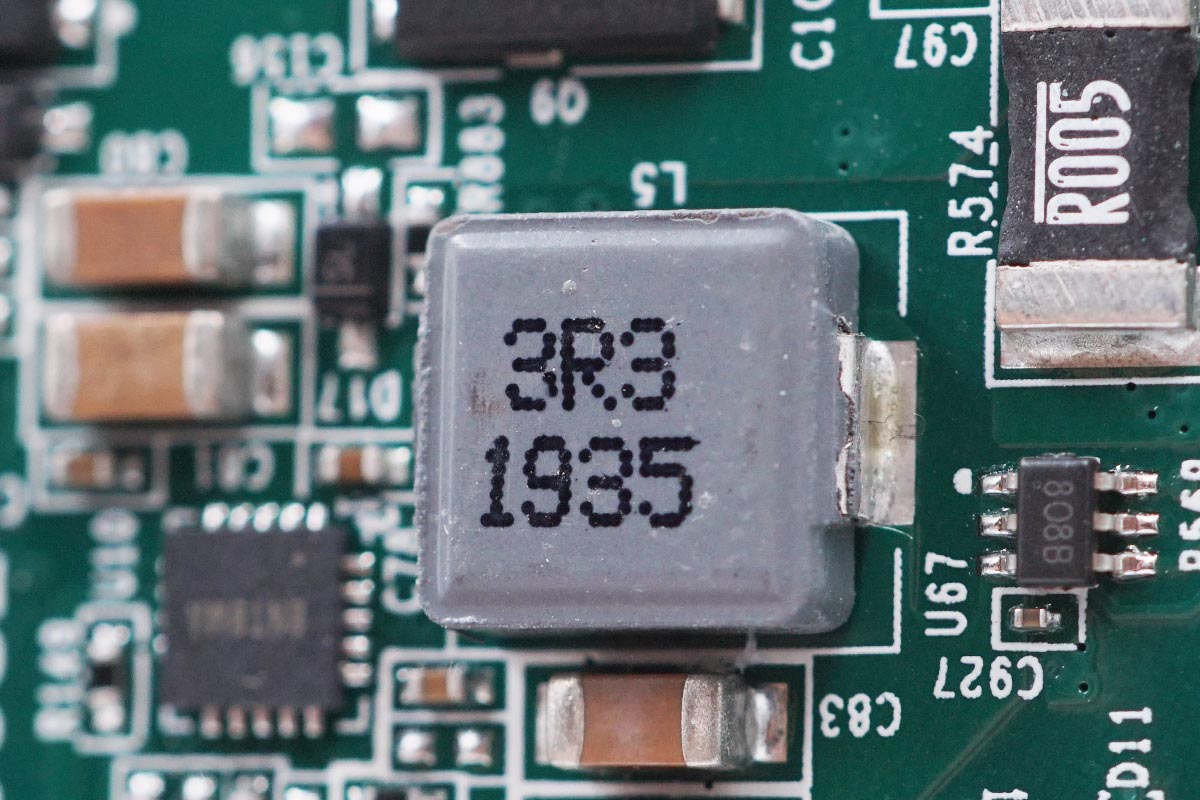

3R3电感特写。

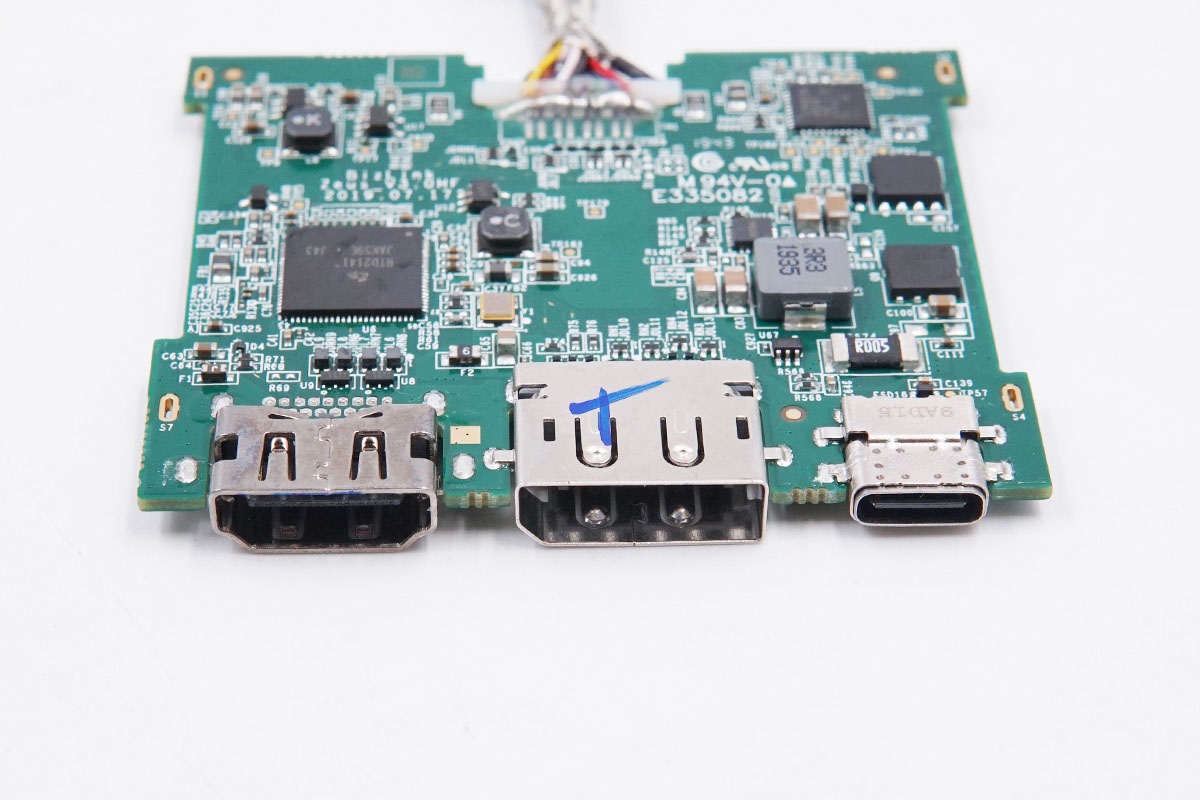

三个接口母座均为沉板过孔焊接，以降低机身厚度。

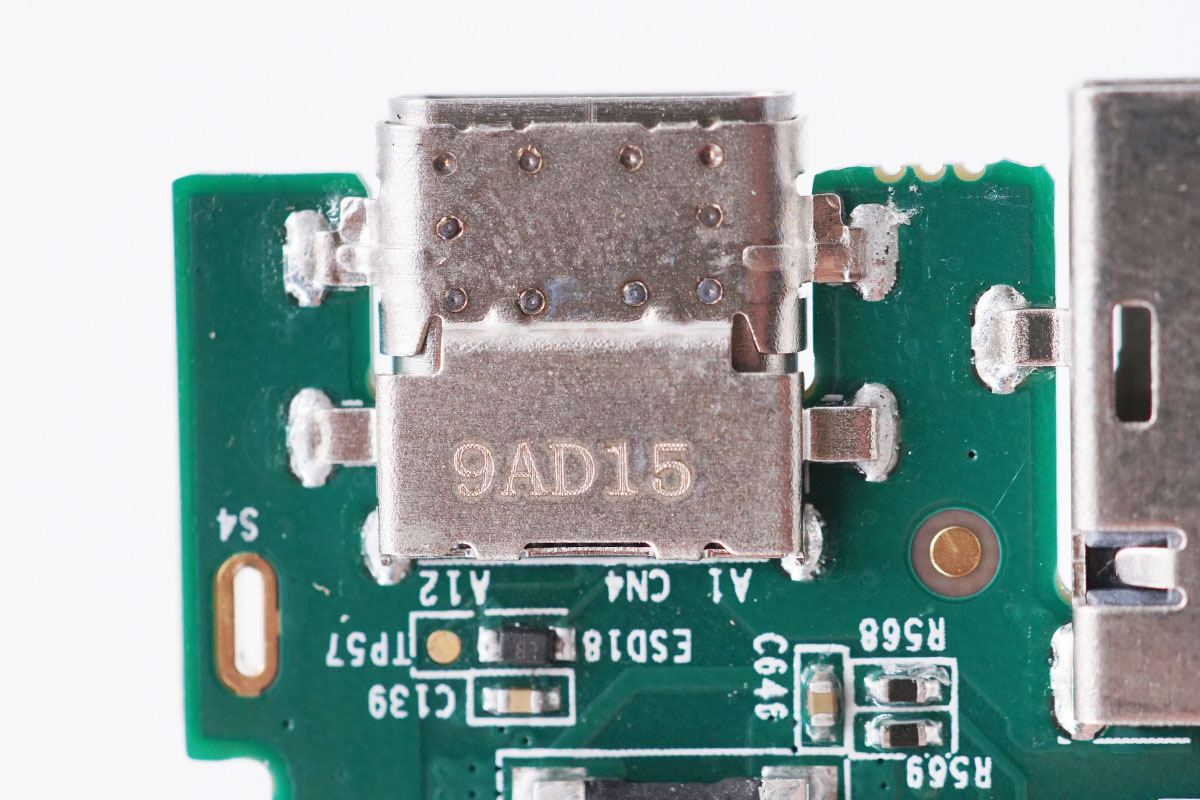

USB-C母座外套金属壳点焊加固，并刻有9AD15字样。

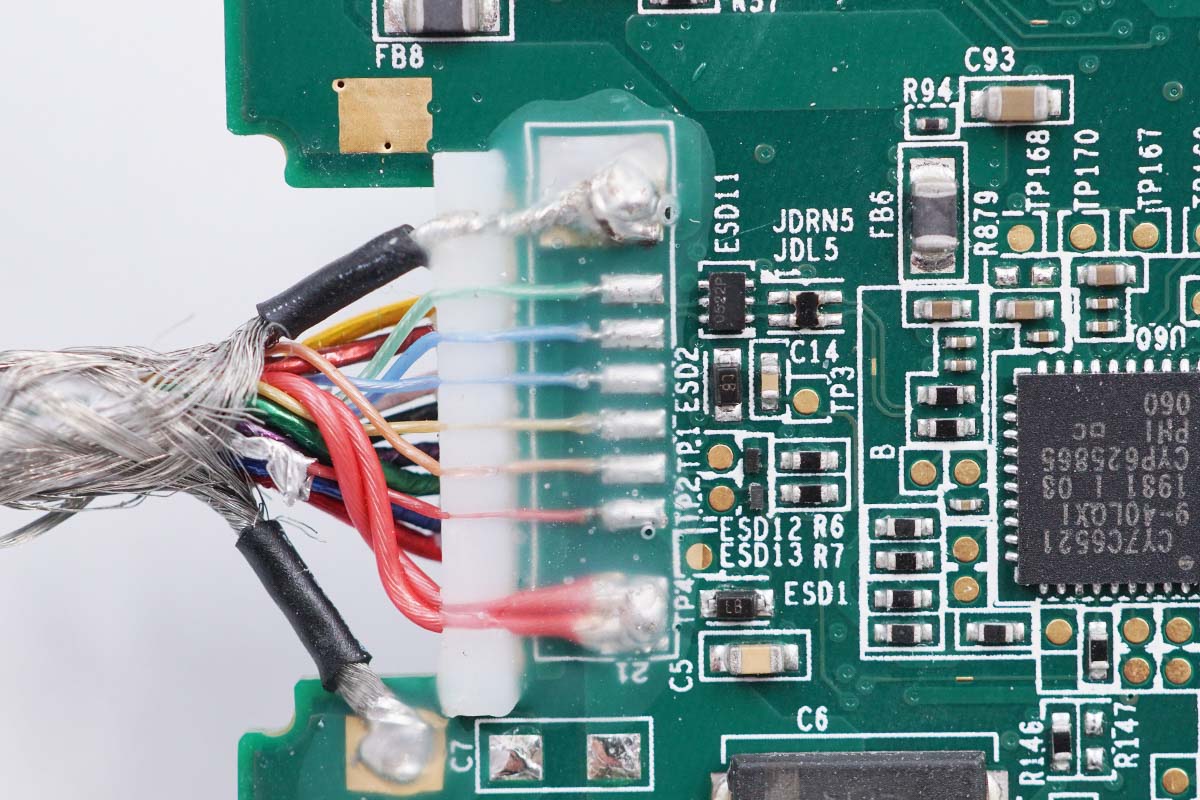

线芯焊接处注塑保护，线芯整齐排列焊接焊点饱满。

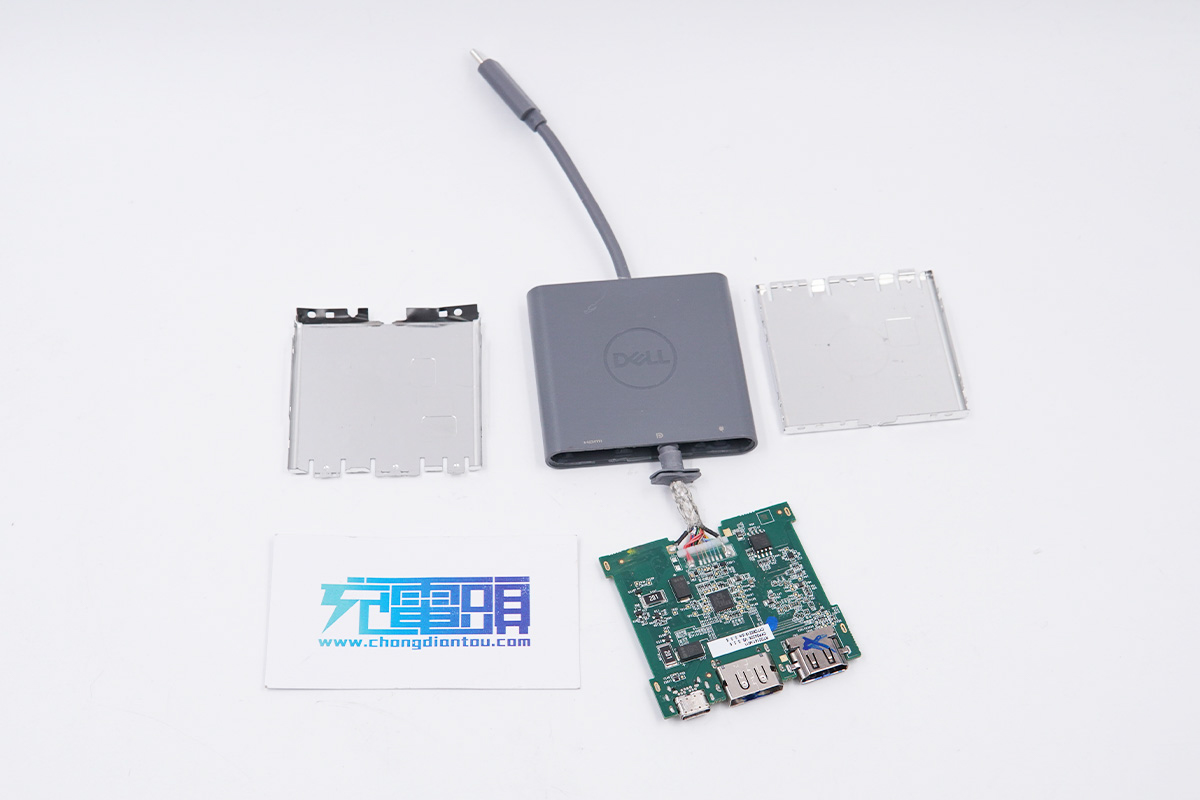

全部拆解完毕，来张全家福。
充电头网拆解总结
DELL戴尔这款三合一扩展坞机身扁平且自带USB-C线缆，小巧轻便易使用，外出可满足笔记本的日常活动需求。充电头网通过拆解了解到，扩展坞内部使用了赛普拉斯和万代AOS等知名厂家芯片，用料扎实，PCB板上有金属壳覆盖，保护性更强。
