仅需一颗芯片，让10亿台电脑秒变快充！

快充应用如雨后春笋般涌现，让我们看到了显示器、汽车、电动工具都逐步普及快充。而今天我们想为大家分享的是一个全新的快充应用领域，并且这个市场还非常庞大，跟每个读者息息相关。

前言

电脑作为生产力工具，在我们的生活和工作中都起到了非常重要的作用，是我们日常离不开的伙伴。然后现在手机协同电脑办公也是越来越多，大家也都是一边工作一边为手机充电。

若能让台式机提供USB-A、USB-C快充接口，在开机时支持快充对手机充电，充分利用碎片化时间充电，可减少一个充电器的购买，且节省桌面插座占用。

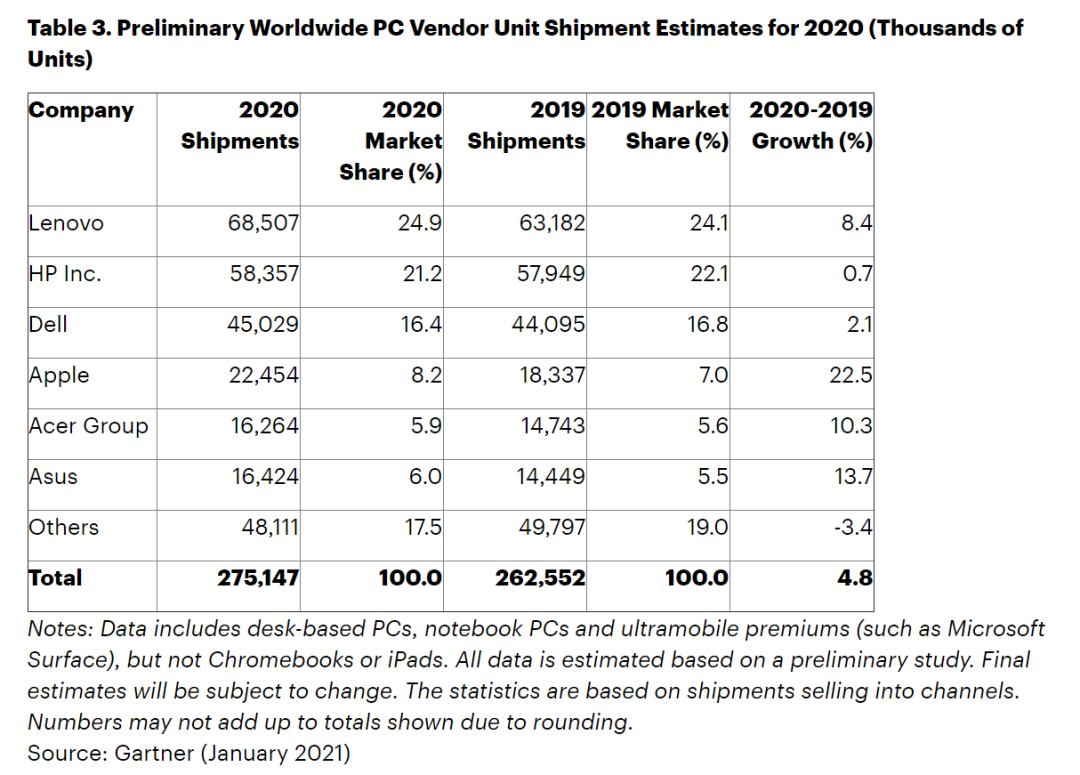

据Gartner统计，2020年全球PC出货量同比增长4.8%至2.75亿台，为十年来最高增幅。加上以往出货量，全球至少有数十亿台电脑保有量。而这些个人电脑，也都有升级为USB-C快充的潜力。

一颗芯片让台式机秒变快充

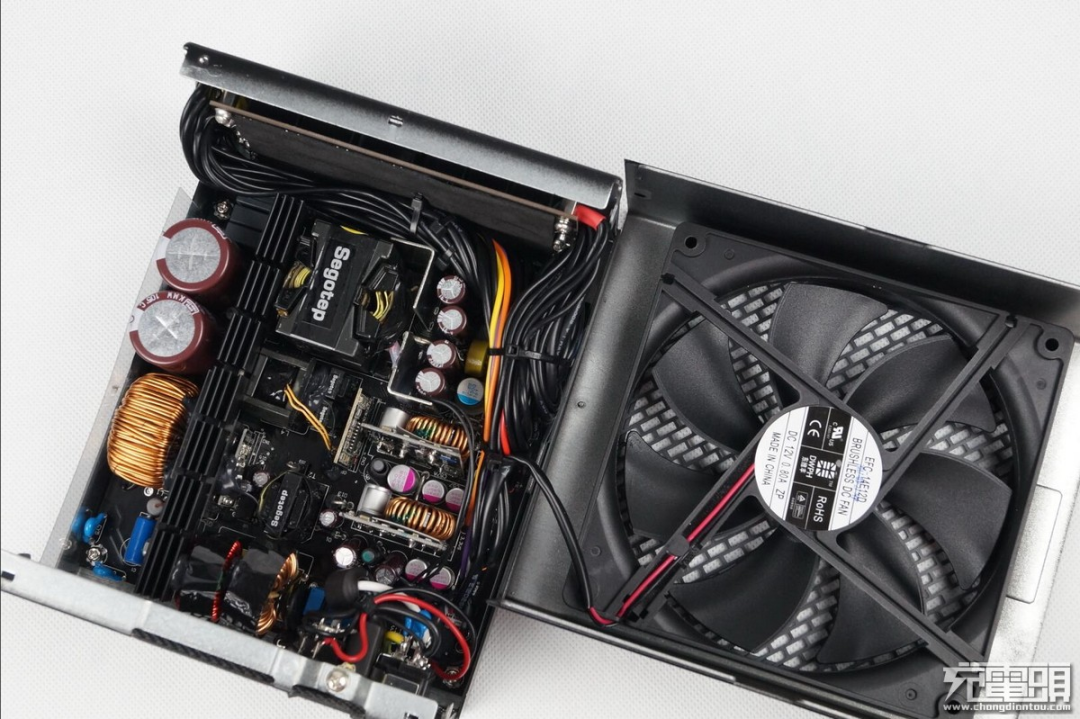

个人电脑主机箱内均内置了一台电源，常见的尺寸有ATX、SFX等。这些电源基于美国INTEL公司提出的ATX供电规范，是一个标准化的独立产品。值得一提的是，INTEL也是全球CPU市场的霸主，参与了多种电脑标准技术的制订和普及。

以个人电脑主机内部的ATX电源为例，这个最常见的电源均配置有12V输出。标准化的12V输出为手机快充提供了几乎完美的支持，可以直接搭配市场上集成度非常高的DC-DC降压芯片，并且协议支持广泛。

轻松的就可以从电脑12V取电，通过降压芯片为手机输出快充，可满足苹果9V 2.22A 20W，安卓11V 3A 33W快充。

电脑电源12V输出，通过内置协议的DC-DC降压芯片，由协议控制降压，可输出5V、9V PDO档位，以及PPS、OPPO VOOC、华为SCP、三星AFC等快充协议，满足不同手机充电需求。

通过充电头网拆解发现，个人电脑中的高性能电源不少采用了LLC架构，这一架构性能优秀，供电稳定，并且内部经过多次滤波，可以说为台式机升级快充提供了稳定的电能供应。

其中台式机电源输出12V为CPU、显卡供电，有非常高的稳定性，可将降压电路安装在机箱内部，通过SATA硬盘供电接口或大4PIN接口从电源取电，通过降压电路实现快充输出。

使用时只需将数据线接到机箱的充电口即可实现快充，连接电脑传输数据时插回主板USB接口。值得注意的是，这里PCI-E金手指仅用于固定，没有从主板PCI-E插槽取电，而是用SATA母座供电。因此扩展出来的USB-C接口，不具备数据传输功能。

台式机秒变快充，从使用场景能预见的优势，可以为手机直接供电，也可以为无线充供电；此外，还能为小台灯、小风扇等周边用电器供电。

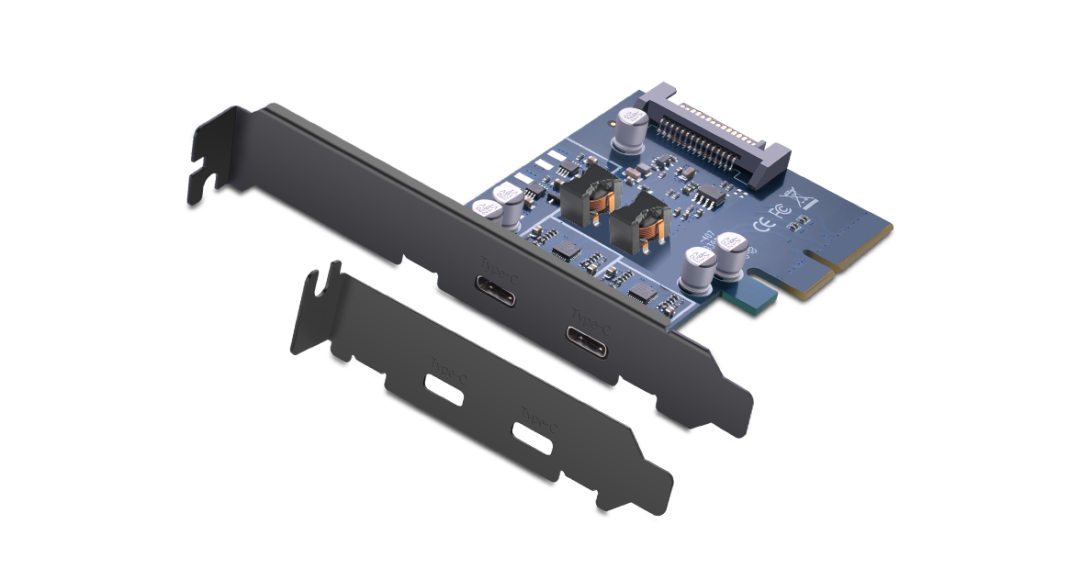

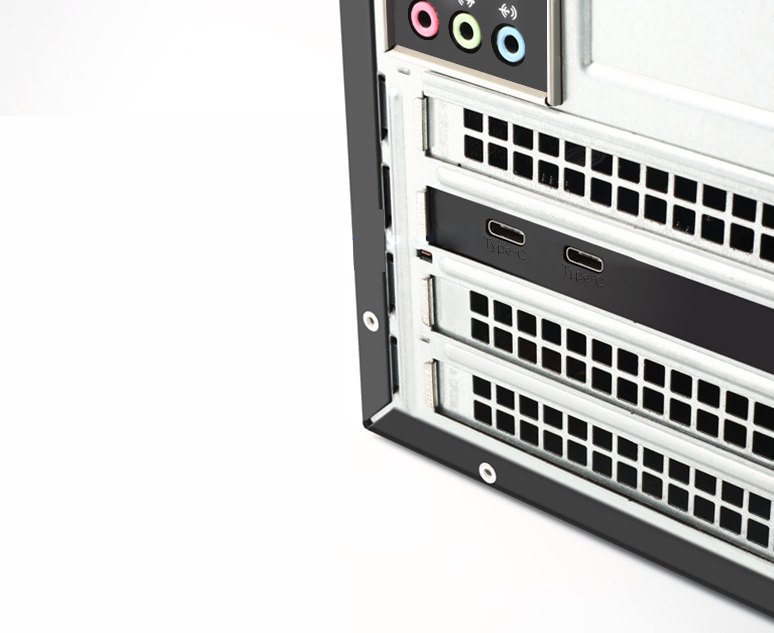

我们暂且叫它快充扩展卡，在设计初期就考虑到了全高机箱和半高机箱的PCI挡板尺寸，因此只需要更换不同挡板即可兼容这两种机箱。无论你是ATX机箱，还是ITX、miniITX机箱，都能轻松应对。

举一反三，这个理念也可以用于个人电脑桌面充改造，有待玩家进一步研究。如果你需要多个USB-C、USB-A接口，也可以增加电源芯片自由组合，即使想要设计4个USB-C全快充接口也是可以实现的，内部使用全部独立的方案，可以实现盲插功能。每个接口都可以实现快充，而不是单口可以快充，连接两个设备就回落5V。快充扩展卡这个理念DIY可玩性非常强。

哪些芯片可以实现

基于12V供电的降压方案，国内多家大厂有完整的高度集成的解决方案，并且经过多年实际应用，兼容性和可靠性都非常好。

让一台电脑支持快充，电路上有两种类型，分别是DC-DC降压和DC-DC升降压。

DC-DC降压，这类方案集成度高、内置快充协议、开发高效，并且成本极具优势；代表芯片品牌有智融、英集芯、富满等。

DC-DC升降压，这种方案也非常成熟，需要外挂快充协议芯片，适合开发大功率快充，发烧友的最爱；代表芯片品牌有南芯、宝砾微等。

值得注意的是，这些都是清一色国产芯片哦。目前国产芯片在这一领域已经做到世界一流水准，并且性能得到了市场验证，累计出货量近亿颗了。

ismartware智融

智融对于车充降压具有完整的产品线，其中内置协议的降压芯片有SW3510、SW3513、SW3514、SW3516、SW3517、SW3518，搭配电感和降压开关管等外围元件即可实现功能完整的降压电路。

此外，智融SW3521、SW3522、SW3526内置降压开关管，为全部集成设计，外围元件精简，协议支持广泛，一颗芯片搭配必须的外围元件即可完成自带协议的降压转换器产品。

智融一口气推出9款三星S21+快充方案文章，归纳了智融可用于实现手机快充的降压芯片和协议芯片。

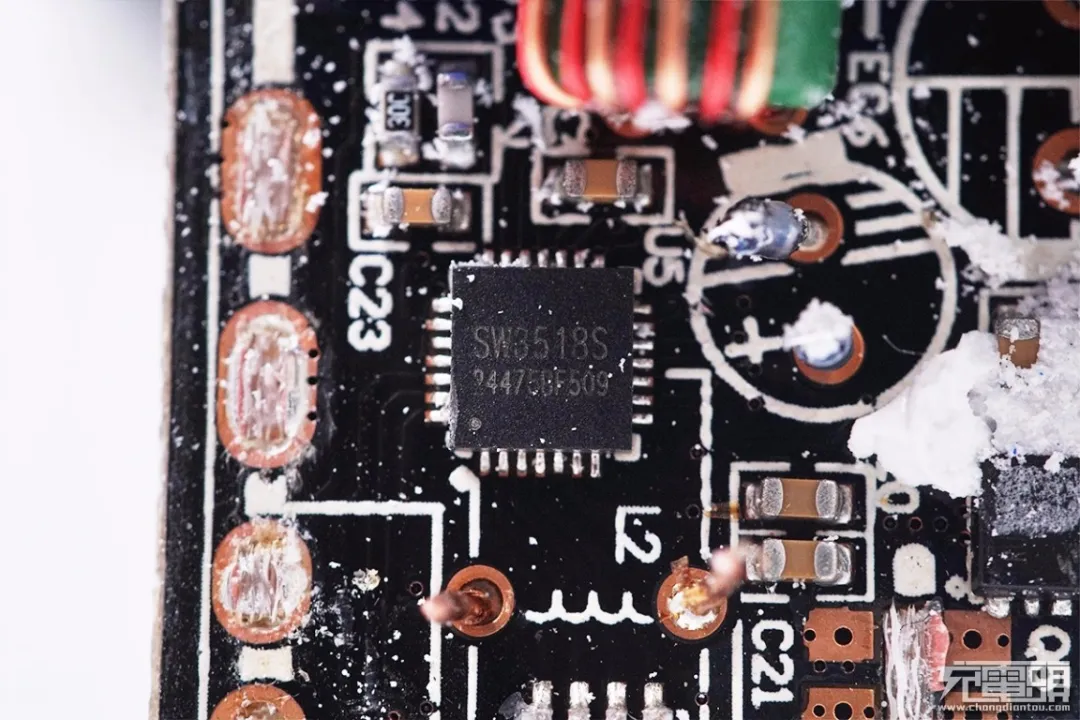

智融SW3518S是一颗降压控制器，需要外置开关管，但是SW3518S支持VOOC闪充，最高输出电流5A，支持PD3.0/PPS快充，并且支持双口快充输出，支持QC4+、华为SCP、三星AFC等丰富的快充协议，现在很多氮化镓多口充电器都在使用这颗芯片用来支持多口输出。

智融SW3521为支持USB-A口快充的全集成降压IC，内部集成开关管，支持华为高压和低压SCP，对华为手机的快充有很好的支持，搭配简单的外围元件，就可组成完整的高性能多快充协议的充电解决方案。

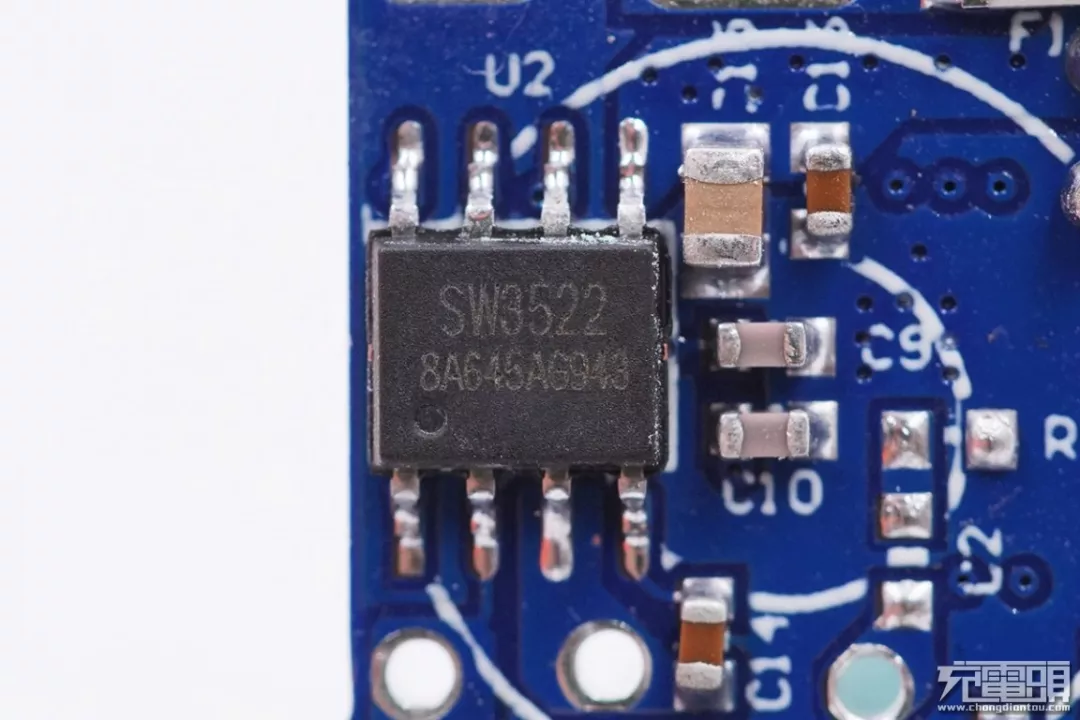

智融SW3522支持USB-C口，支持PD3.0快充和PPS快充，内部集成开关管，支持QC和AFC快充。智融SW3521和SW3522都采用ESOP8封装，外围元件精简，集成度高，两颗芯片分别实现USB-A和USB-C快充，智融车充参考设计介绍。

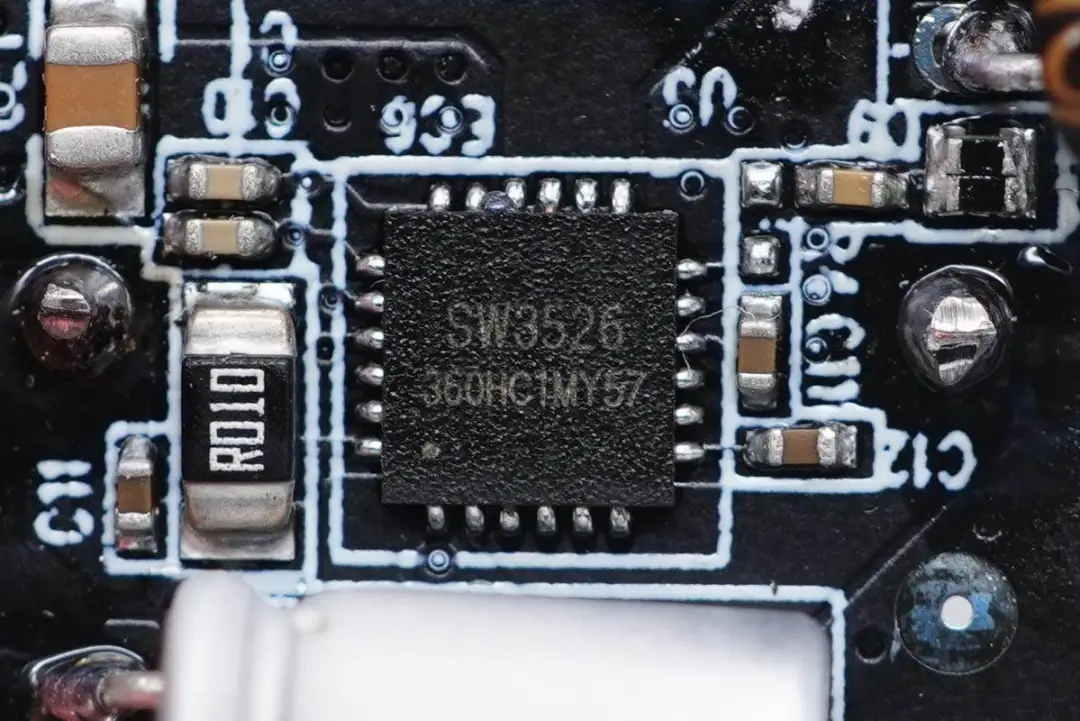

智融SW3526是一颗支持USB-C或USB-A口的全集成车充降压IC，内部集成开关管，支持华为高压和低压SCP，对华为手机的快充具有很好的支持。同时还支持PD3.0/PPS快充，支持AFC和QC等快充协议，使用了SW3526的机乐堂38W车充拆解。

INJOINIC英集芯

通过充电头网的拆解，英集芯具有多颗全集成的车充降压IC，可用于12V输入的降压输出。挑几款最常用的来说吧，IP6520是一颗高度集成的降压IC，协议支持非常广泛，支持PD和QC快充，支持PPS快充，并且还通过了PD3.0 USB IF协会认证。

图为IP6520车充Demo，背面仅有电感和滤波电容，外围元件非常精简。英集芯IP6520支持PD3.0/PPS输出，支持华为高压SCP、三星AFC以及QC快充协议。支持USB-C接口，支持18W PD快充。IP6520内部集成开关管，采用ESOP8封装，外围简单方便布局。充电头网实测兼容性非常好。

英集芯IP6525T全集成降压转换器，集成降压控制和协议识别功能。IP6525T支持华为FCP、三星AFC和QC快充，支持USB-A口降压输出，内置开关管，外围元件非常精简，IP6525T支持18W输出，支持完善的保护功能。三星车充都在用这款降压芯片。

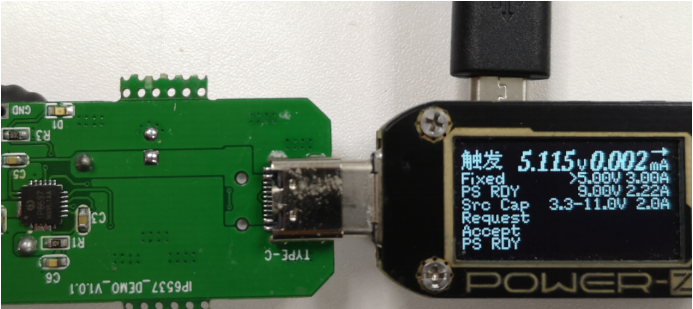

英集芯IP6537是一颗高集成的快充车充芯片，集成了高效同步降压转换器和协议识别功能，外围精简，可以为车载充电器的开发提供完整的解决方案。充电头网通过ChargerLAB POWER-Z KM001C检测，英集芯IP6537可支持5V/3A、9V/2.22A、3.3-11V/2A输出。

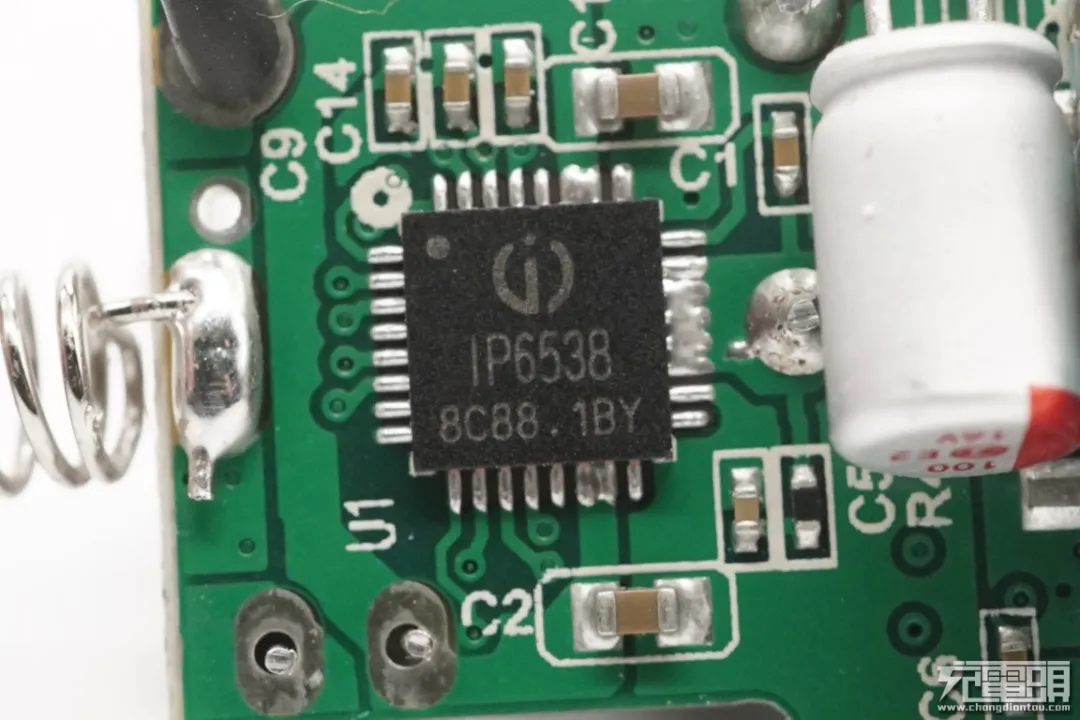

英集芯IP6538是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0（PPS）协议的双口输出SOC IC，支持USB-C和USB-A口输出，为车载充电器、快充适配器、智能排插提供完整的解决方案，机乐堂1A1C 20W车充使用了IP6538。

FM富满

富满XPM5236芯片集成同步降压控制与多协议识别功能，并且采用内置MOS的设计，最大输出功率可达到36W。同时，该芯片还具有集成度高、封装简单等特点，可以有效减少芯片外围的元器件数量，节省系统开发成本，加速产品上市。

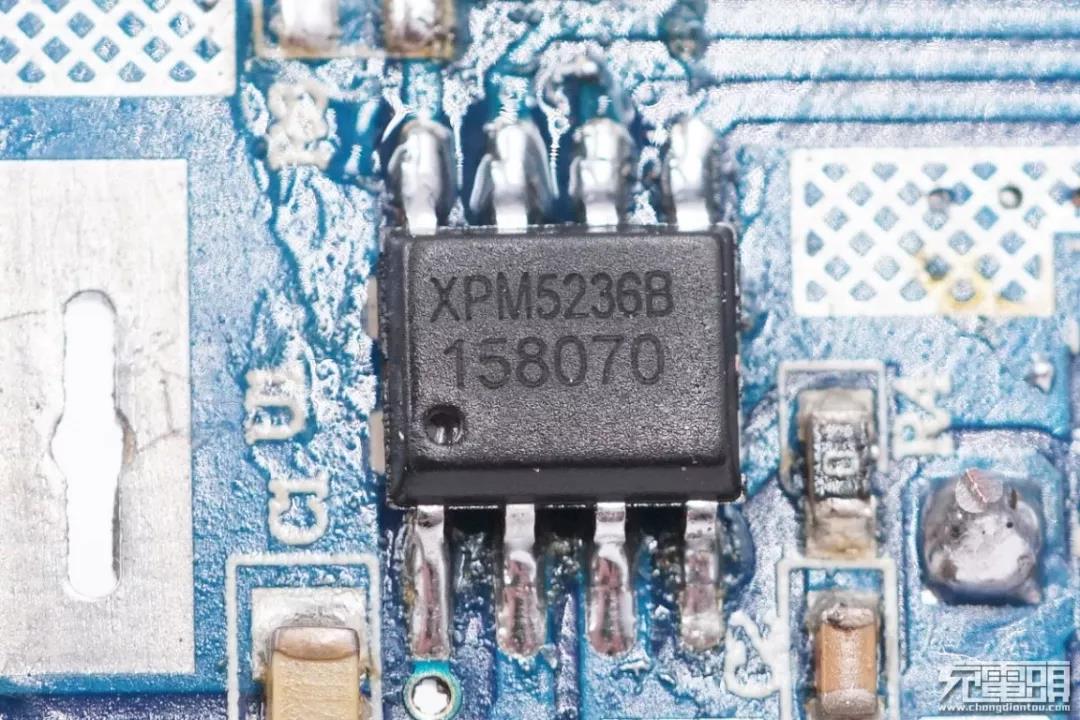

富满XPM5236系列采用ESOP8封装，有XPM5236A和XPM5236B两个型号，均采用ESOP8封装，支持6.6V至 36V超宽电压输入，以及3.6V至12V输出，并可依据充电协议自行调整。其中XPM5236A的PDO配置为5V/3A、9V/3A两个电压档位，XPM5236B 的PDO配置为5V/3A、9V/3A、12V/3A三个电压档位。

协议方面，支持Apple 2.4A、USB DCP、QC3.0、QC2.0、AFC、FCP等协议。XPM5236内部集成开关管，内置补偿功能，外围仅需四颗元件，即可提供36W大功率快充，同时快充兼容性也不错。

Southchip南芯

南芯是国内第一家升降压控制器芯片厂商，旗下产品非常广泛，南芯的方案适合做大功率升降压快充使用，元件数量相对较多。

首先介绍的南芯SC8102是一颗内置降压开关管的同步整流降压转换器，内部集成低阻开关管，最大输出电流6A，可搭配协议IC使用。SC8102支持双口输出，具有独立的电流检测，可搭配协议IC做单口快充，也可作为双口5V输出。采用QFN5*5mm封装，在适配器内部搭配协议IC做大功率降压输出。

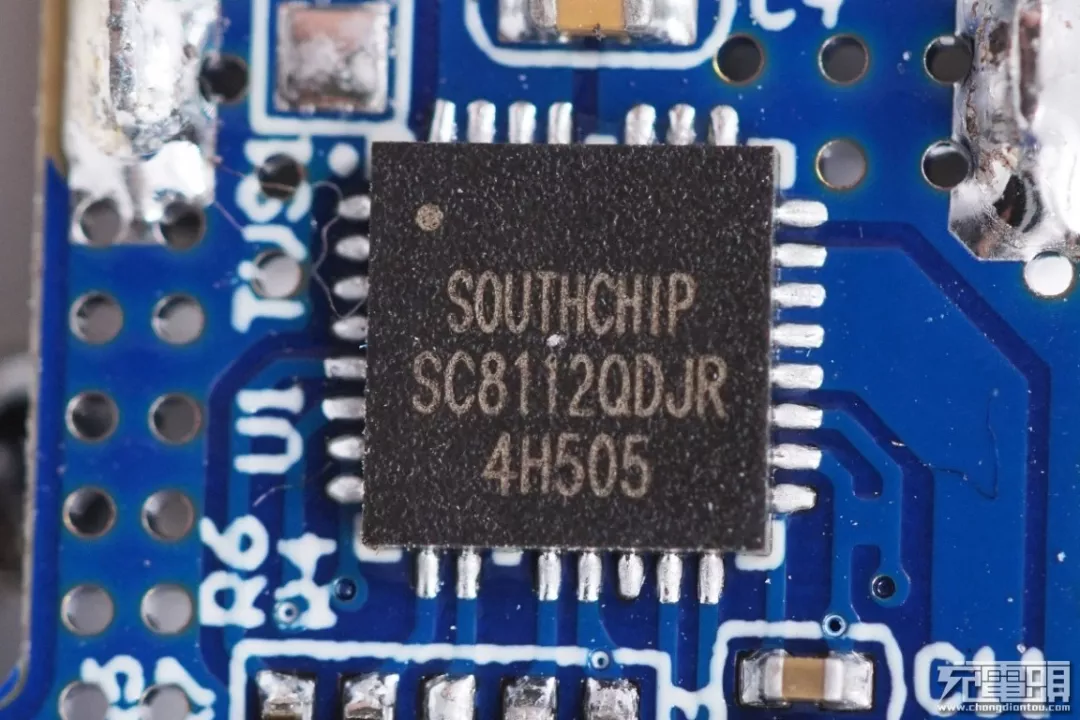

南芯SC8112是一颗内置降压开关管的同步整流降压转换器，内部集成低阻开关管，最大输出电流6A，可搭配协议IC使用。SC8112支持双口输出，具有独立的电流检测，可搭配协议IC做单口快充，也可作为双口5V输出。采用QFN5*5mm封装，在车充内部搭配协议IC降压输出。

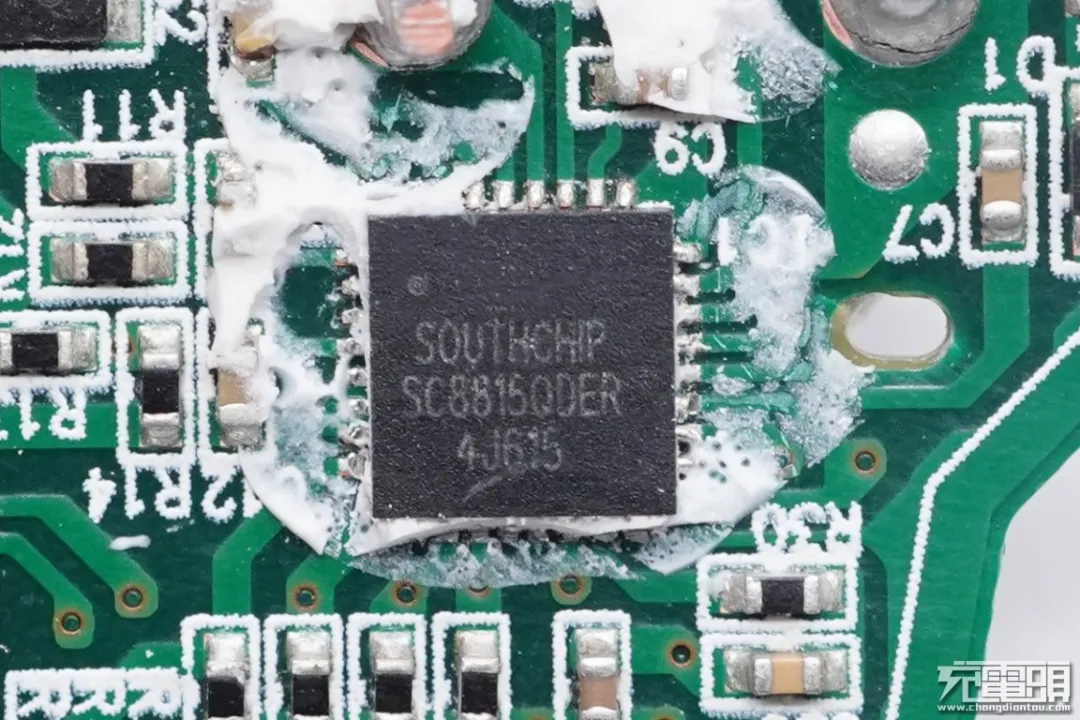

南芯SC8815是一款数字控制的H桥升降压控制器，使用时需外置协议芯片和开关管与电感等元件。SC8815参数可由I2C接口配置，搭配协议IC使用，支持宽范围电压转换，内置ADC可用于输入输出电压及电流检测，可用于回传电压电流等功率信息，功能全面被三星45W车充使用。

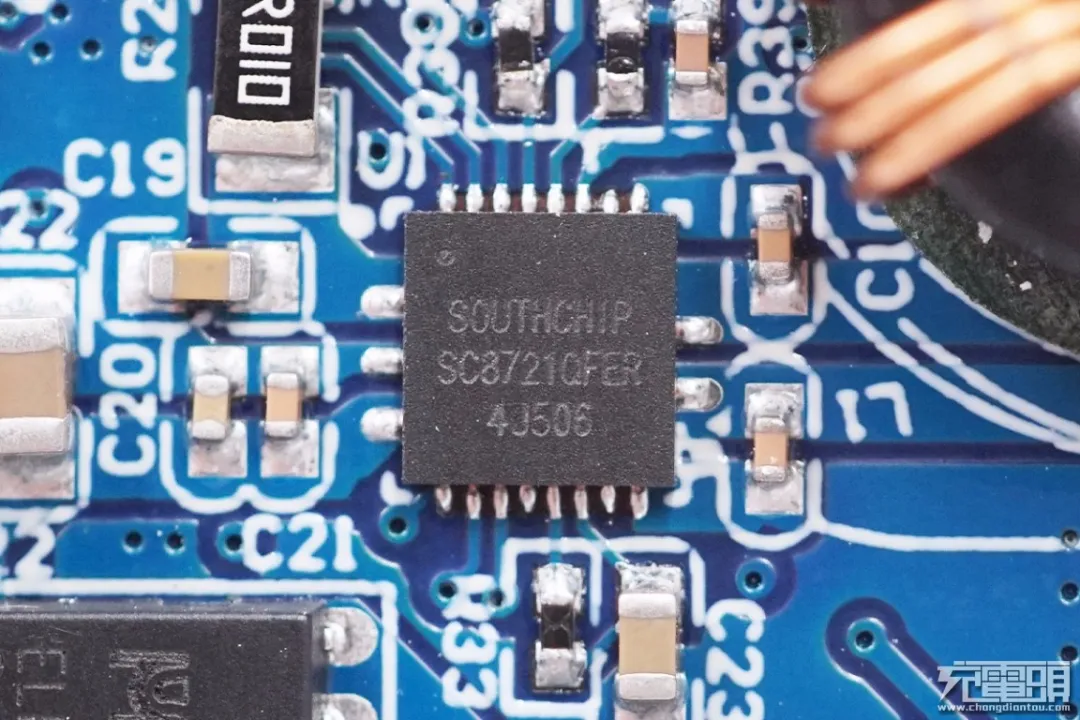

南芯SC8721是一颗内置四颗H桥开关管的升降压转换器，支持最高22V输出，可通过I2C总线接口进行输出电压调节和输出限流调节，搭配I2C接口的协议芯片可以做升降压输出，内置的ADC可用于输入输出电压和电流检测，可用于输出参数回传，提高产品竞争力。

Powlicon宝砾微

宝砾微PL5500是一颗双向H桥升降压控制器，可实现升降压操作以及对电池的充放电管理。PL5500在使用时需要搭配协议IC和开关管等外置元件，可实现20V 45W升降压大功率输出，支持完善的保护功能，被俊凯达63W车充使用。

宝砾微PL5501是一颗同步四开关单向升降压控制器，支持最高36V输入电压，内置LDO可为协议芯片供电，简化设计。外置开关管，在车充内可实现65W大功率升降压输出，倍思65W车充使用了这颗芯片。

宝砾微PL9405是一款同步四开关双向BUCK-BOOST转换器，支持最高36V工作电压，持续负载电流可达5A。PL9405还具有电池充放电管理功能，支持1到6节电池充放电管理。

内部集成两个耐压高达40V、9mΩ低导通电阻的功率MOSFET，只需要外置两个MOSFET。且外置MOSFET分摊发热、降低整机温升且节省PCBLayout布局空间。倍思45W车充在使用宝砾微PL9405。

充电头网总结

想不到吧，个人电脑实现快充改造，其实并不难。

以上是充电头网为大家盘点的适合应用在电脑上的同步降压芯片，和同步升降压芯片。以上芯片均具有外围元件精简、保护全面、协议支持广泛的优点。可方便的为台式机提供主流手机的快充支持，实现新的产品卖点。

电路方案如上介绍，具体实现方式，可由SATA或大4PIN口取电，在机箱内增加电路板和输出接口。

台式机加装快充，可以减少插排的占用，并且输出的电源，也可为无线充、小风扇、移动电源等供电，使桌面不再凌乱。

降压方案目前可实现单口最大33W的输出功率，若需更高的输出功率如45-65W，则需要同步升降压芯片来实现15V、20V输出，成本和复杂度有所提升。

得益于国内半导体产业化的进步和快充技术的发展，高性价比的快充解决方案才得以普及。加上标准化的部件和标准规格，更大幅简化了兼容性设计，总之一句话，科技让生活更便捷。

最后，还有彩蛋，充电头网提供了这个PCI-E快充扩展卡的PCB板框文件，感兴趣的小伙伴可以发邮件到  info@chongdiantou.com 向我们索取。
