锐源AT8915是一颗全集成的无线充电芯片,其集成PD和QC取电,内部集成功率级,可实现一颗芯片的无线充设计。并且支持多种无线充电协议,支持多次在线烧录,方便产品开发调试以及成品更新功能。
锐源AT8915内部集成了无线充所需的全部功能模块,可实现轻便简单的无线充设计,实现小体积或者超薄等新式无线充设计。下面充电头网为大家带来AT8915的评测。
一、锐源AT8915参考设计外观
锐源AT8915无线充芯片集成度非常高,方案正面仅有一颗芯片和简单的外围元件。

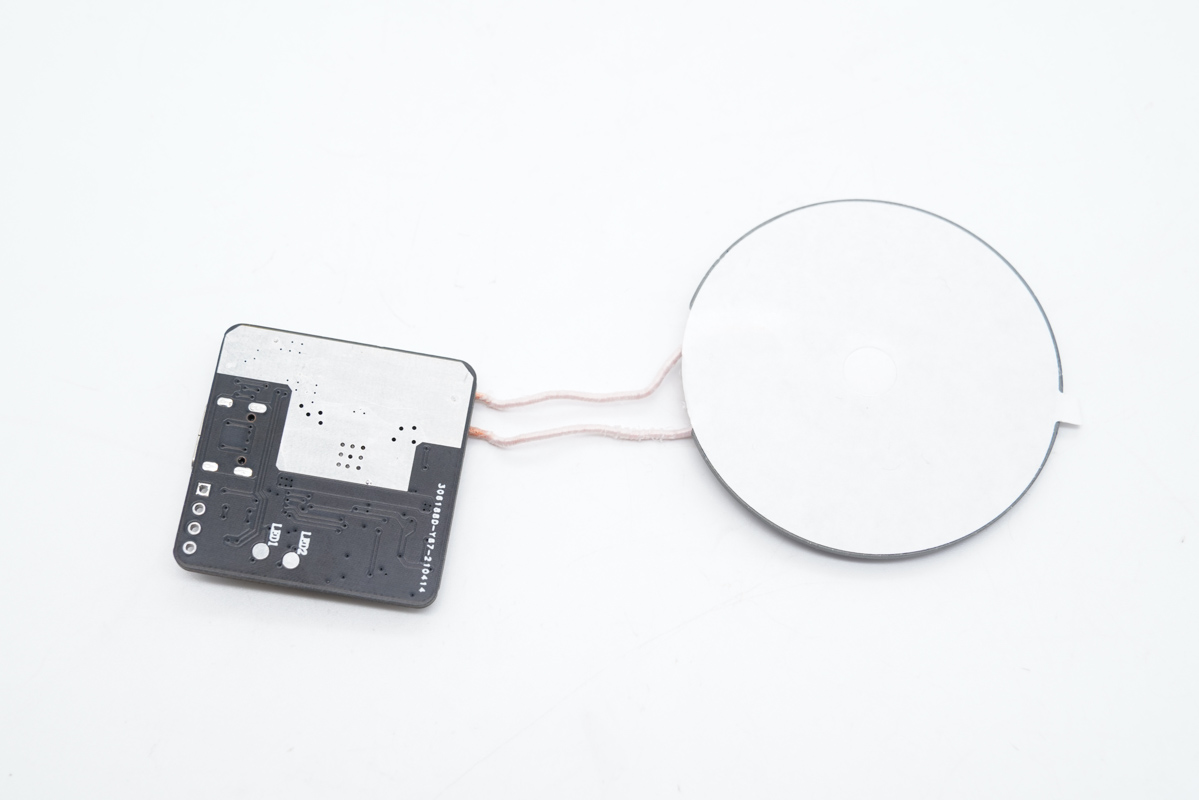

电路板背面只有过孔露铜为芯片散热,大面积露铜散热。
锐源还有一款适合于MagSafe无线充电器的参考设计,电路同样非常精简。
锐源AT8915是这款参考设计的核心元件,采用QFN6*6-48pin封装。单芯片高集成,大幅简化无线充电路设计。
二、锐源AT8915参考设计测试

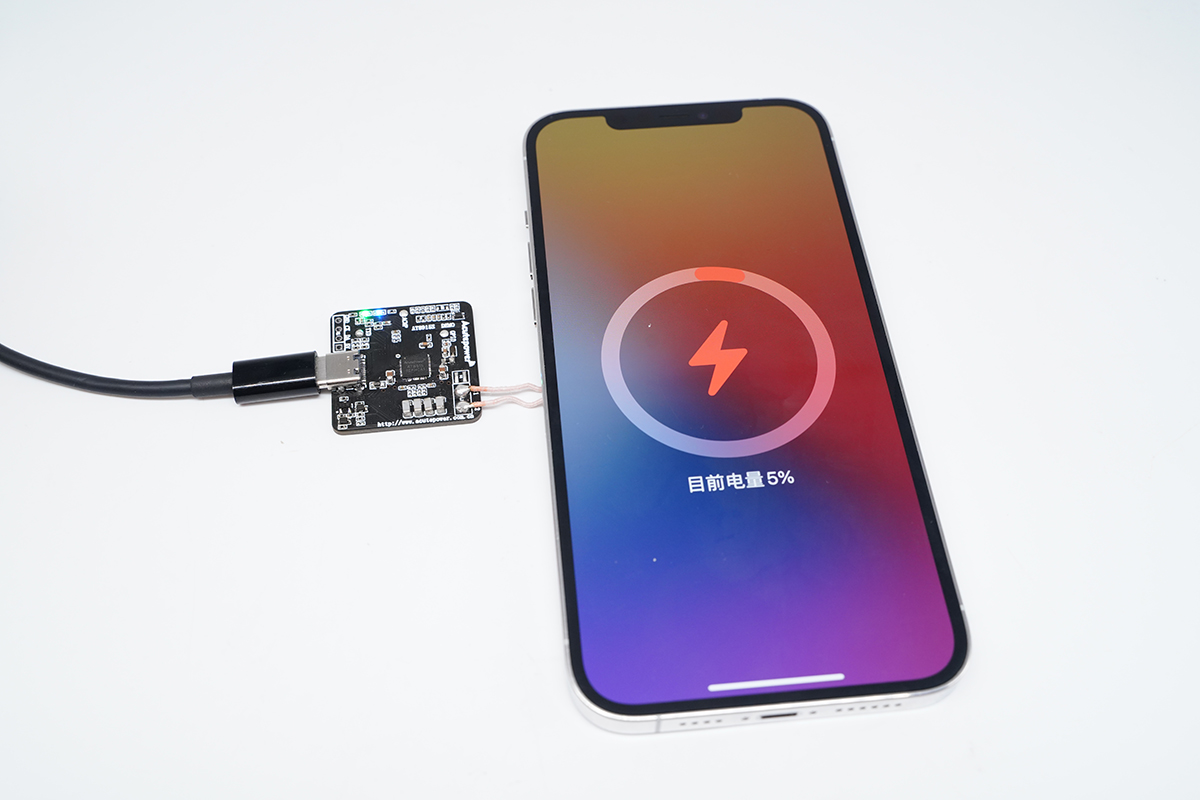

大家最关心的一点,锐源的方案能不能开启动画,我们特意做了测试,是可以正常开启MagSafe无线充电动画效果的。
1、兼容性测试

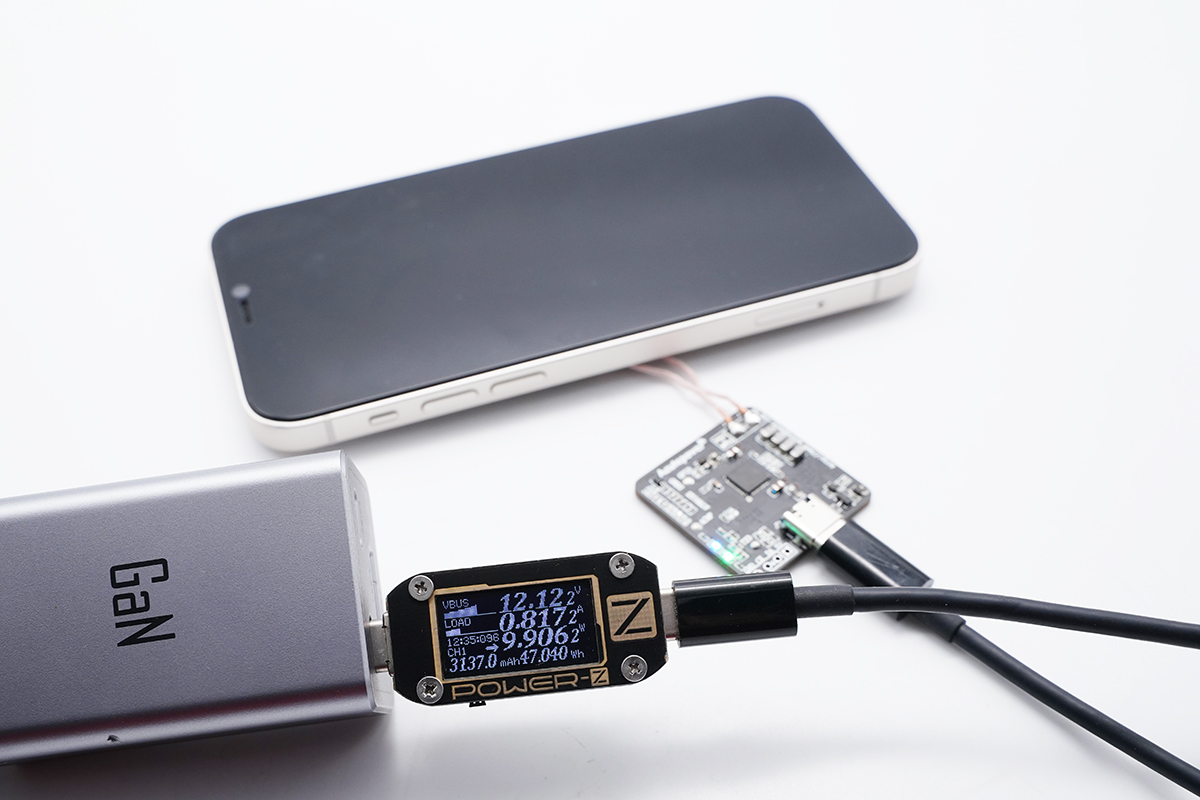

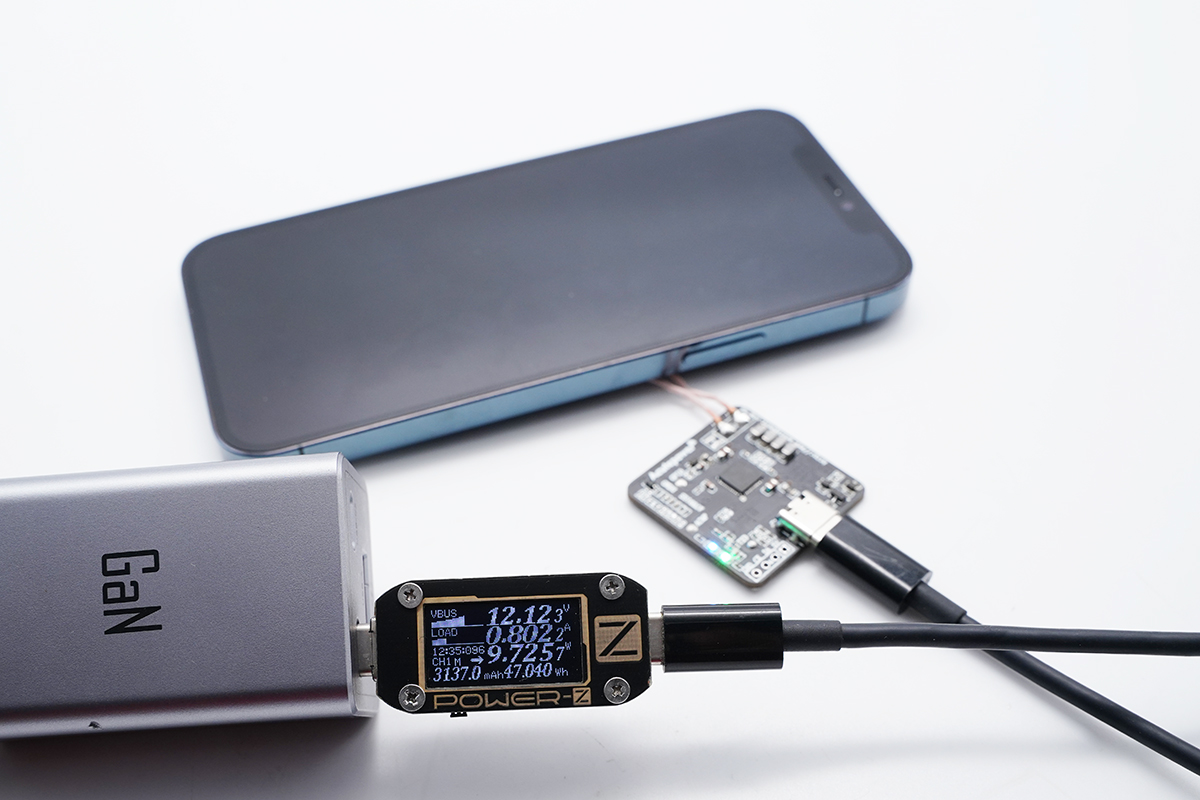

我们首先使用iPhone12进行测试,12V输入,通过KM001C测试仪显示输入功率为9.9W,AT8915可以正常7.5W无线充电。
iPhone12 Pro使用12V输入进行无线充电测试,可以进行7.5W无线充电。

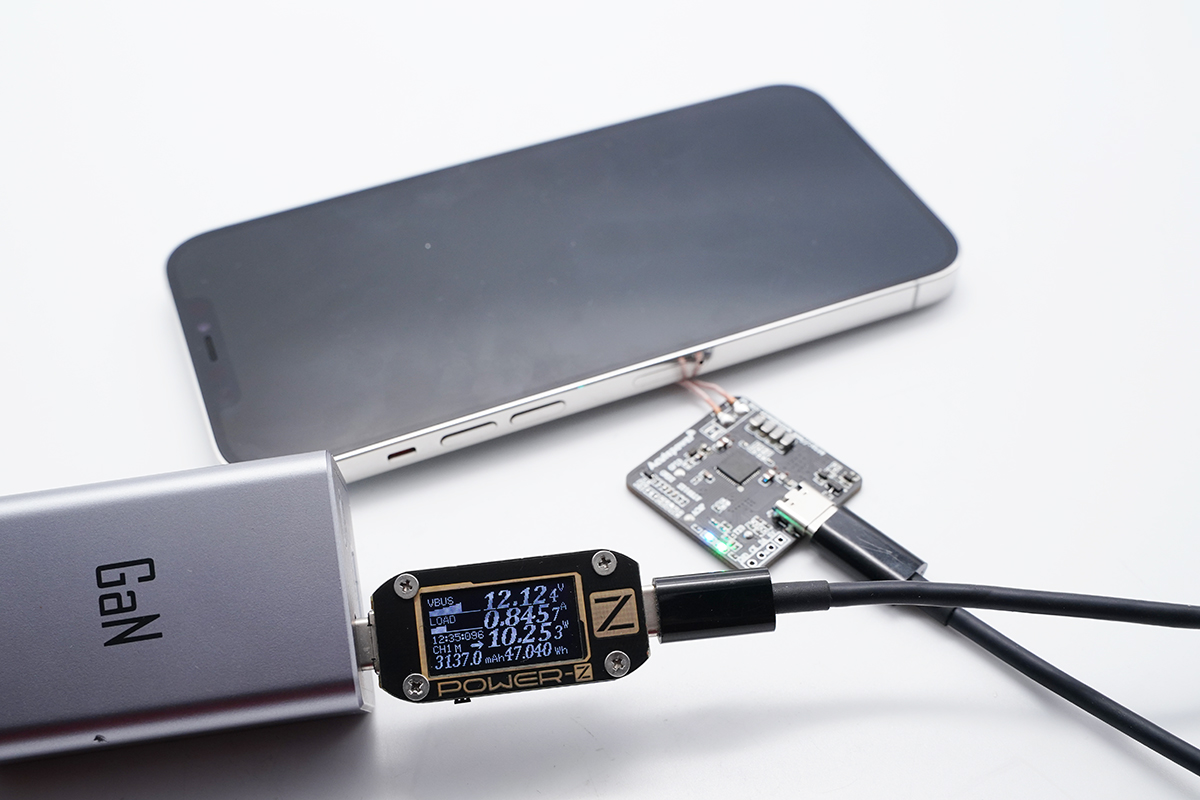

iPhone12 Pro Max采用12V输入进行无线充电测试,可以进行7.5W无线充电。

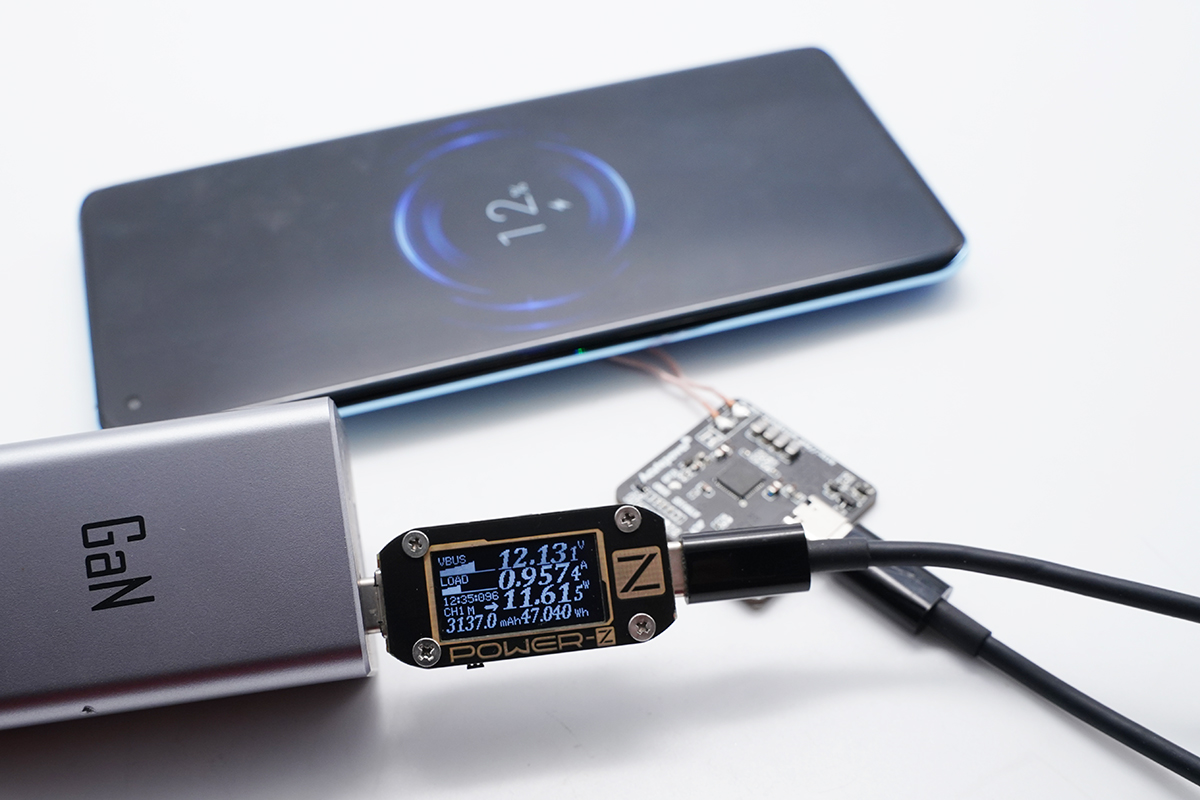

小米11采用12V输入进行无线充电测试,输入功率11.6W。
小米9采用12V输入进行无线充电测试,输入功率12W。

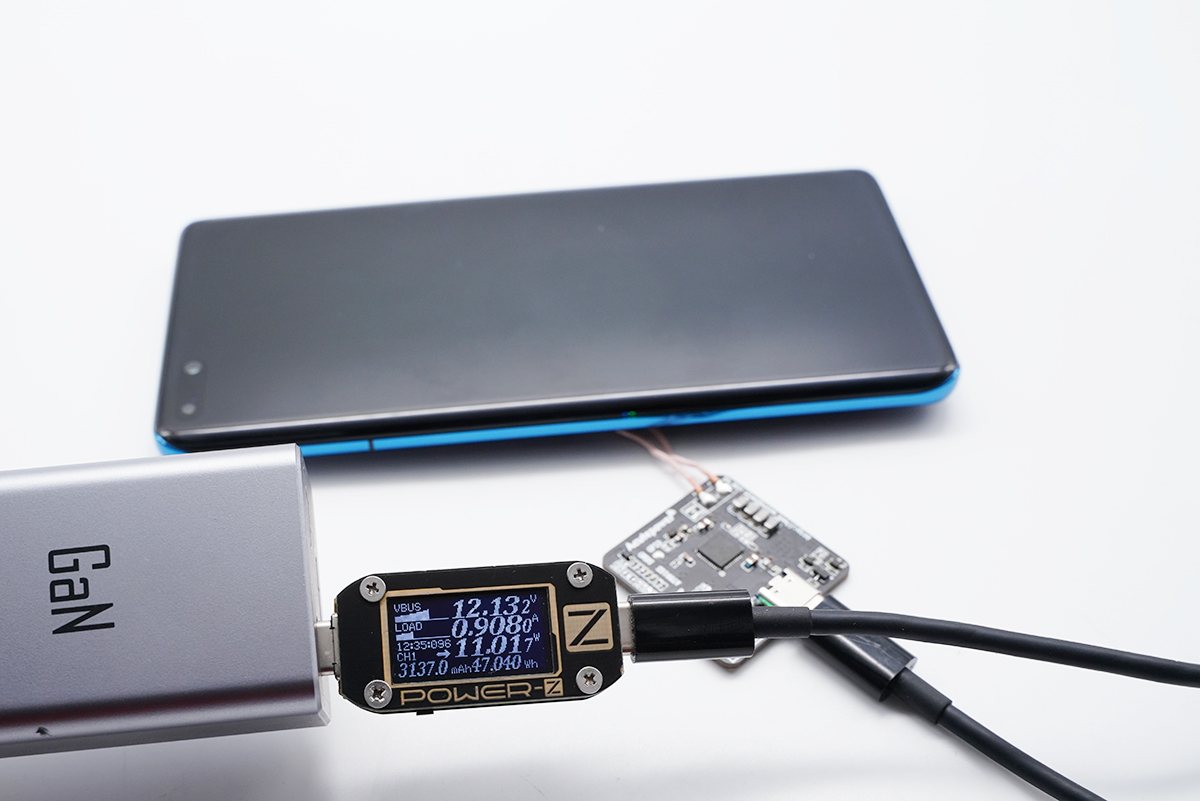

华为P40 Pro采用12V输入进行无线充电测试,输入功率11W。

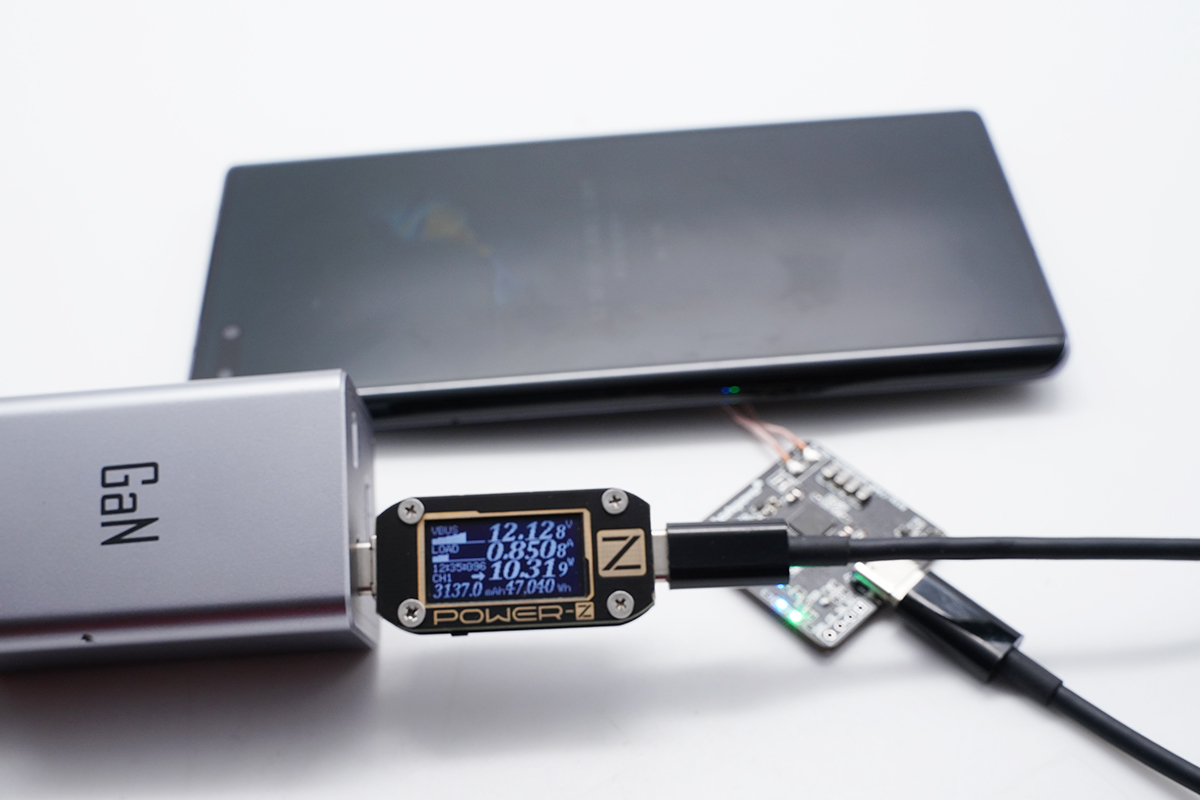

华为Mate40 Pro采用12V输入进行无线充电测试,输入功率10.3W。

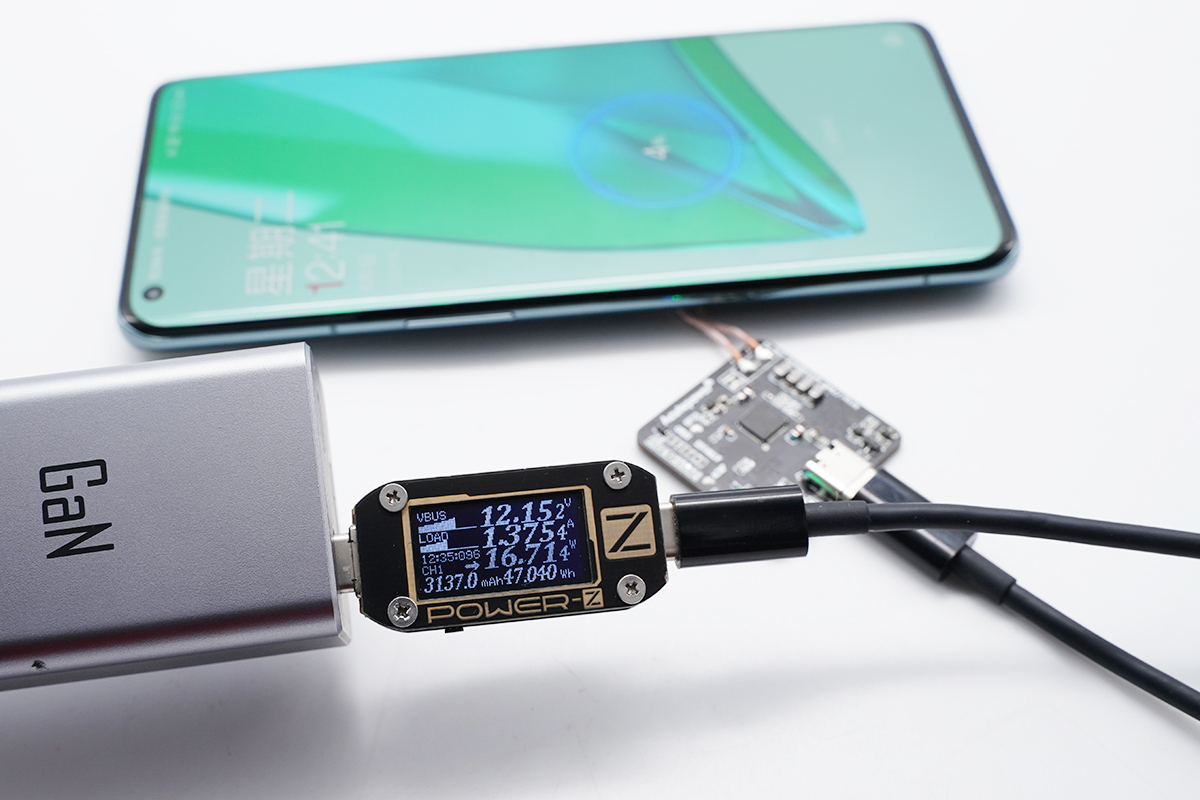

一加9 Pro采用12V输入进行无线充电测试,输入功率16.7W。

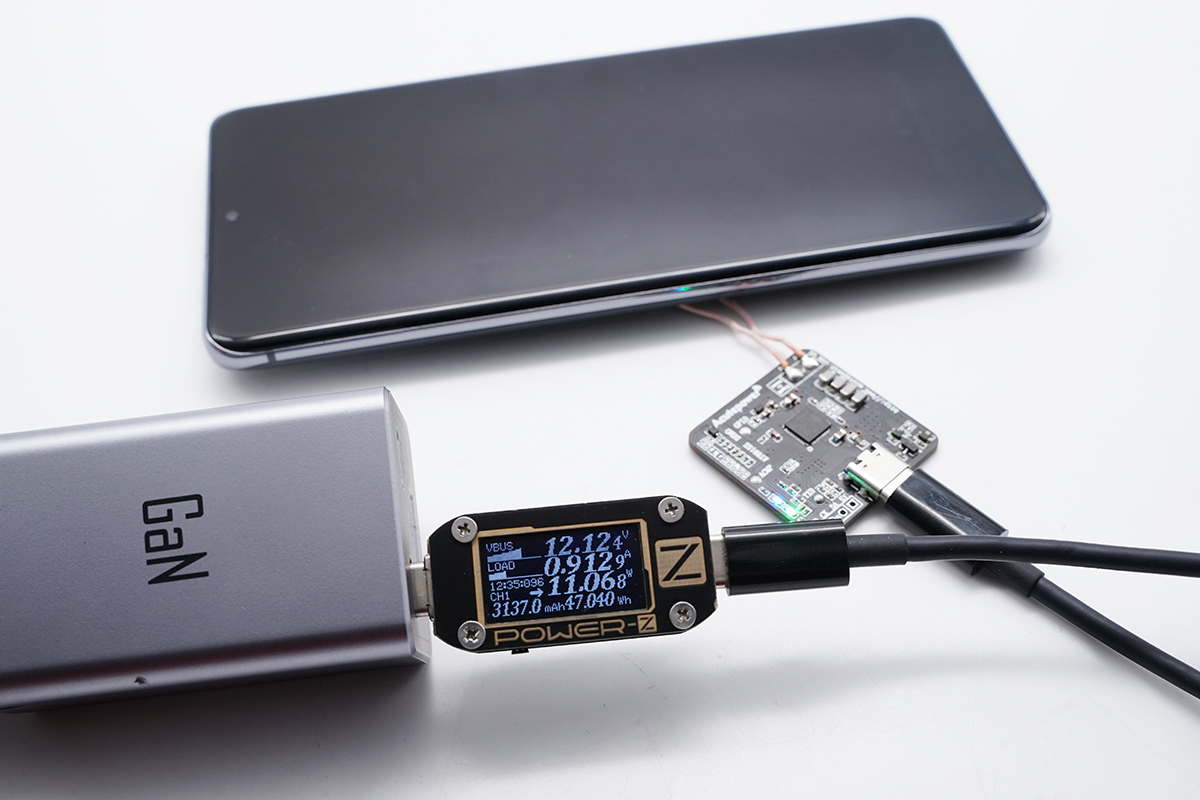

三星 S20 Ultra采用12V输入进行无线充电测试,输入功率11W。

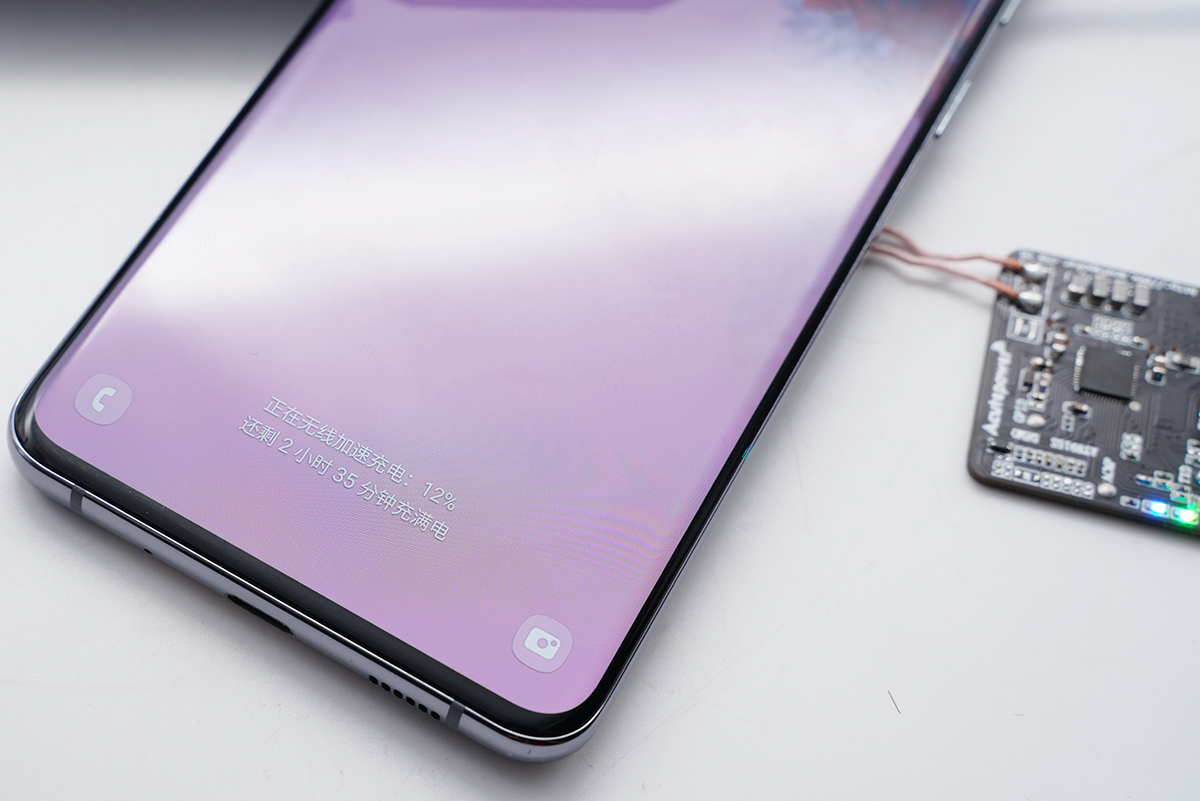

三星S20 Ultra显示开启无线加速充电。
2、全程充电测试

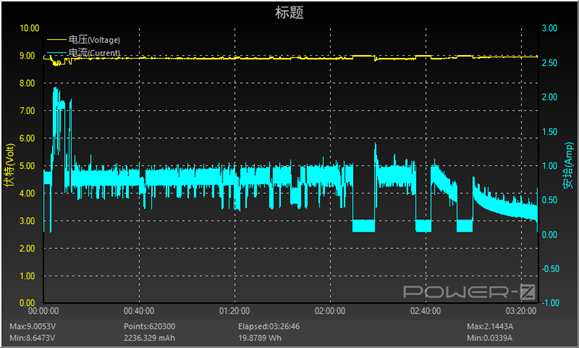

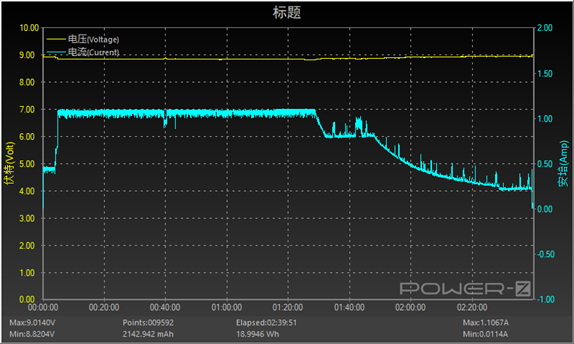

使用锐源AT8915的参考设计对iPhone12Pro进行无线充电测试,使用Power-Z KM001测试仪进行曲线监控,可以看到开启7.5W无线快充,输入电流曲线平直,抖动很小,充满耗时160分钟。
而原装MagSafe无线充的曲线,在前10分钟确实达到了15W无线充电,之后随着温度上升降低到7.5W,并且短暂降低到5W。2小时后曲线波动厉害,充满总耗时207分钟。

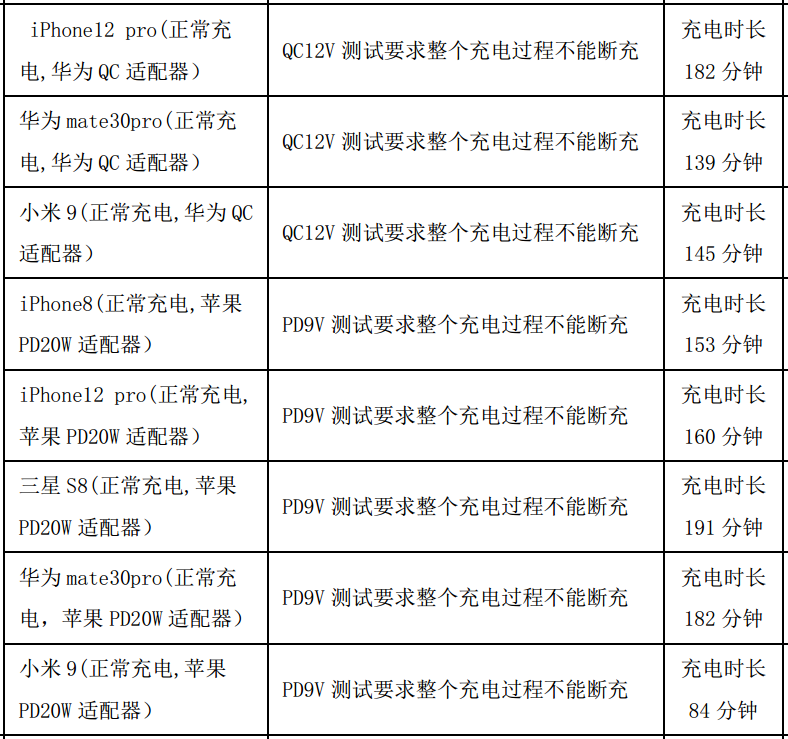

同时我们测了多款手机数据,测试AT8915的兼容性及充电效果,可以看出对多款手机都有很好的兼容性和充满时间。
3、温升测试
无线充评测过程中,温度也是一个重点指标,下面带来9V、12V两档输出电压下的温度变化。

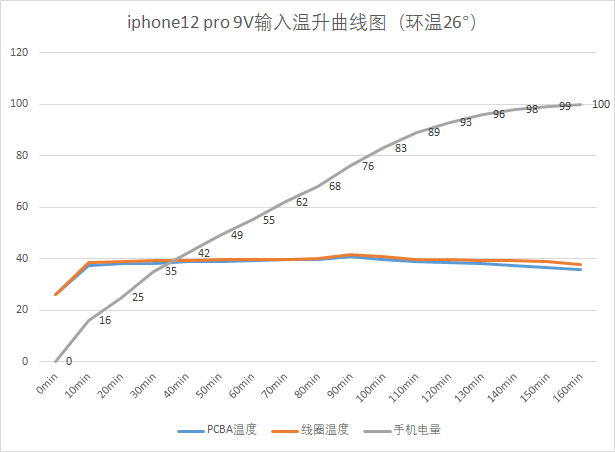

9V输入,为iPhone12 Pro无线充电充电测试温升,从0%开始充电直到充满,测试耗时约160分钟,充电过程中最高温度仅40℃左右,温升很低。

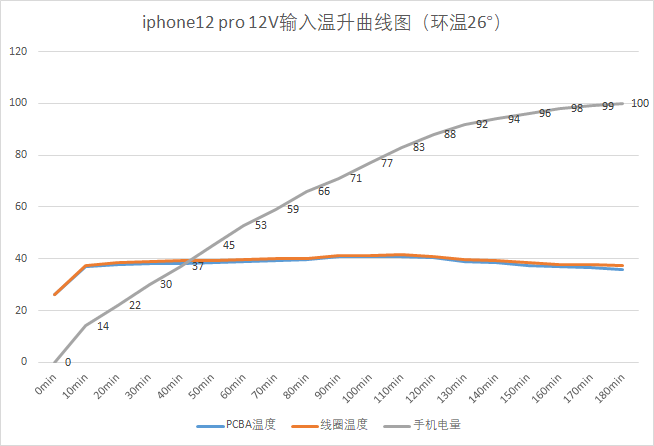

12V输入,为iPhone12 Pro充电无线充电充电测试温升,从0%开始充电直到充满,测试耗时约180分钟,充电过程中最高温度仅41℃左右,温升很低,对iPhone12Pro来说,12V充电时间略长于9V。
充电头网总结
锐源推出的AT8915在一颗芯片内部集成了PD取电,主控,全桥驱动级和全桥功率管,一颗芯片完成无线充的所有功能。而之前的高集成无线充方案至少需要两颗芯片或更多芯片才能组成完整的无线充功能。锐源推出的高集成度芯片方案兼容性好,功能强大,并支持USB接口固件升级,具有强大的竞争力。
目前半导体行业的缺芯缺货仍未缓解,单芯片精简的无线充方案优势很大。首先是生产不受其中某颗料缺货影响中断,另外只有一颗芯片的方案也简化了生产检测环节。单芯片方案可减少生产时间,加快产品上市速度。
