最近充电头网拿到了中逸光一款30W快充充电器，整体设计简洁，配备折叠拆解携带方便。充电器支持市面上多个主流快充协议，支持PPS快充，能够满足市面上绝大多数品牌手机、平板等设备快充需求。下面我们就对这款充电器进行详细拆解，看看用料做工如何。
一、中逸光迷你30W快充外观
这款充电器采用方柱造型设计，PC材质白色外壳整体相当简洁，腰身亮面，输入输出端外壳磨砂。

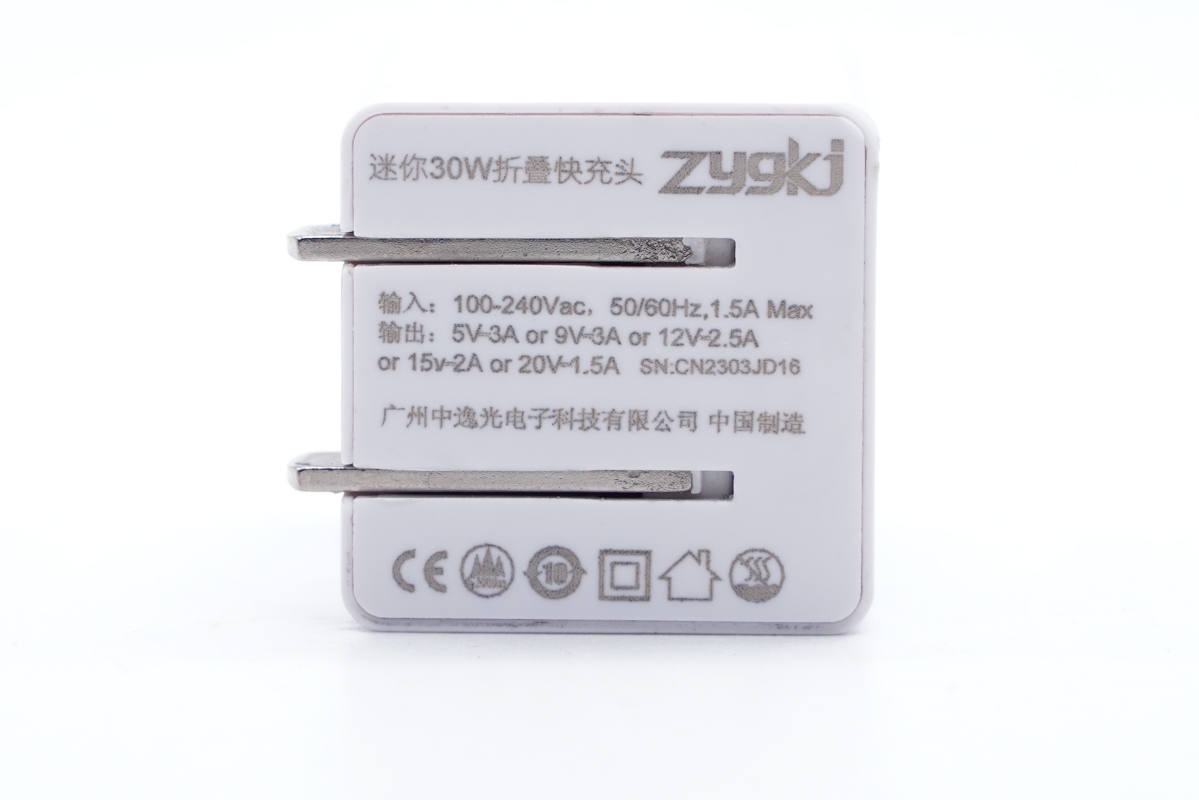

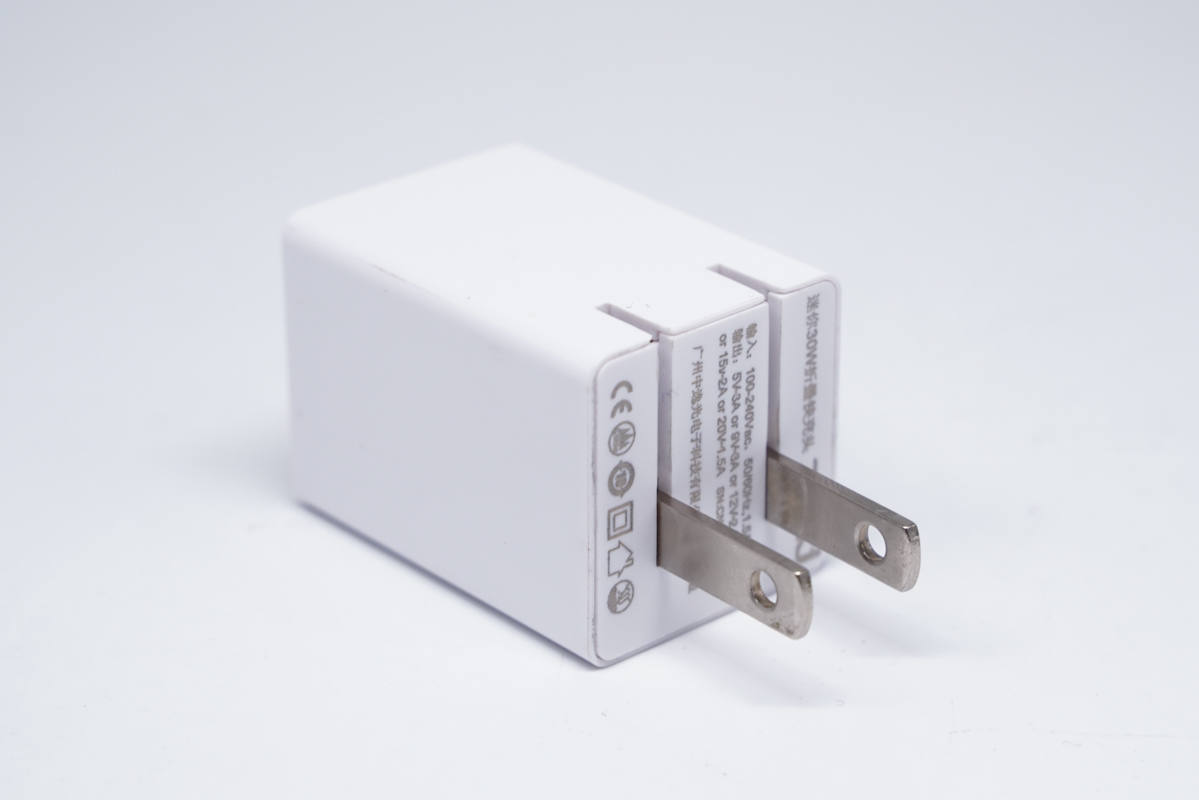

输入端外壳上印有充电器参数
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
广州中逸光电子科技有限公司
产品已经通过了CE认证。
充电器配备可折叠美规插脚，携带方便。

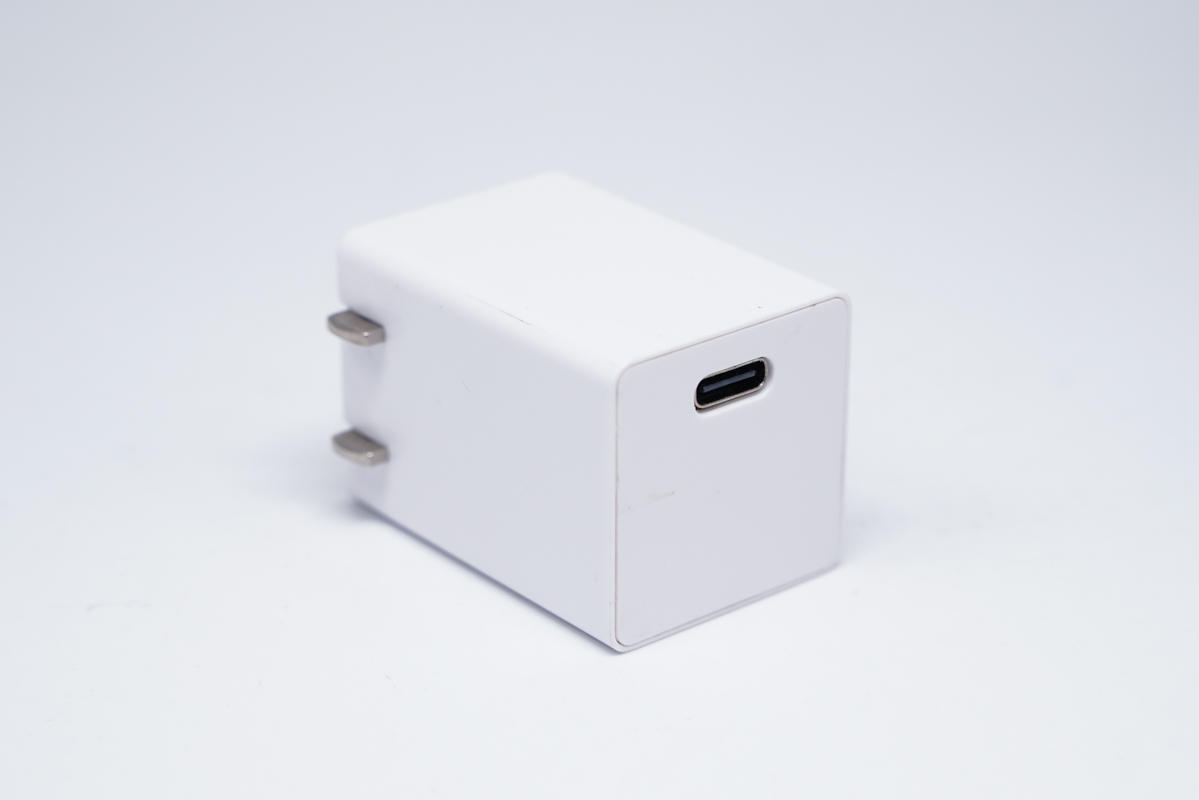

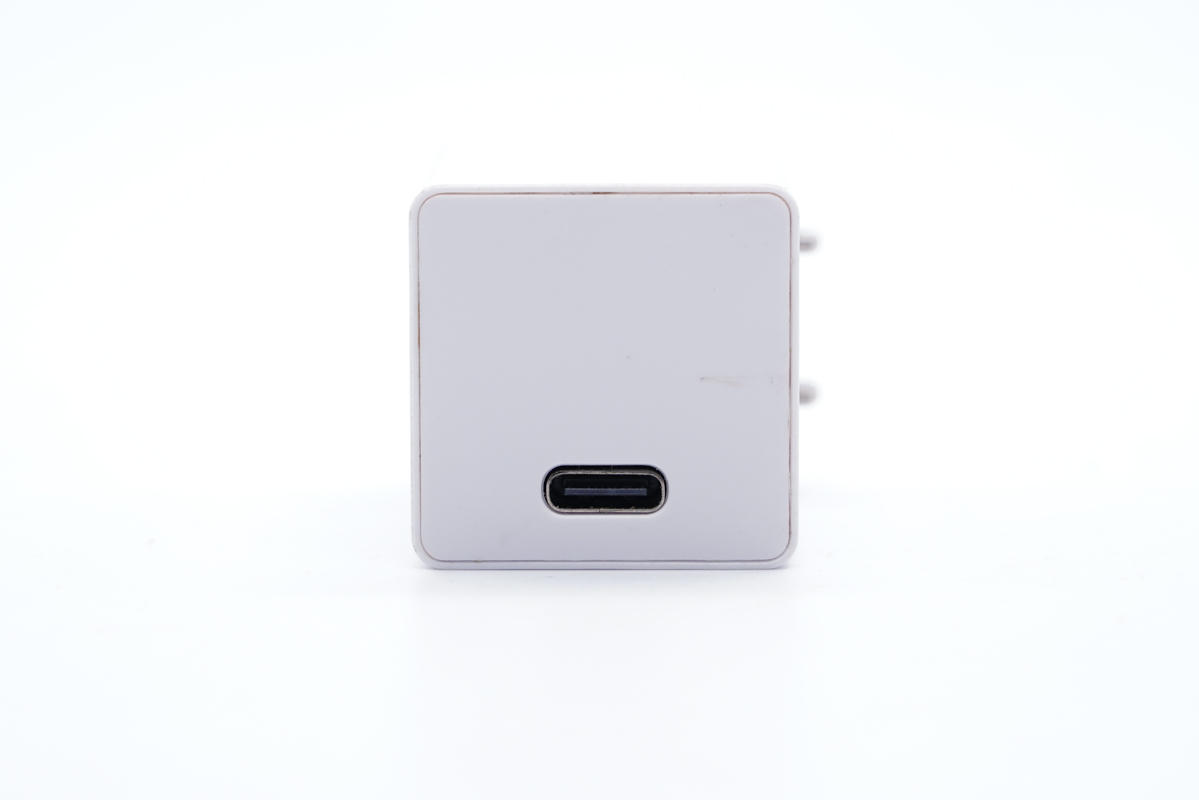

顶面USB-C接口黑色胶芯不露铜，靠边缘布局。

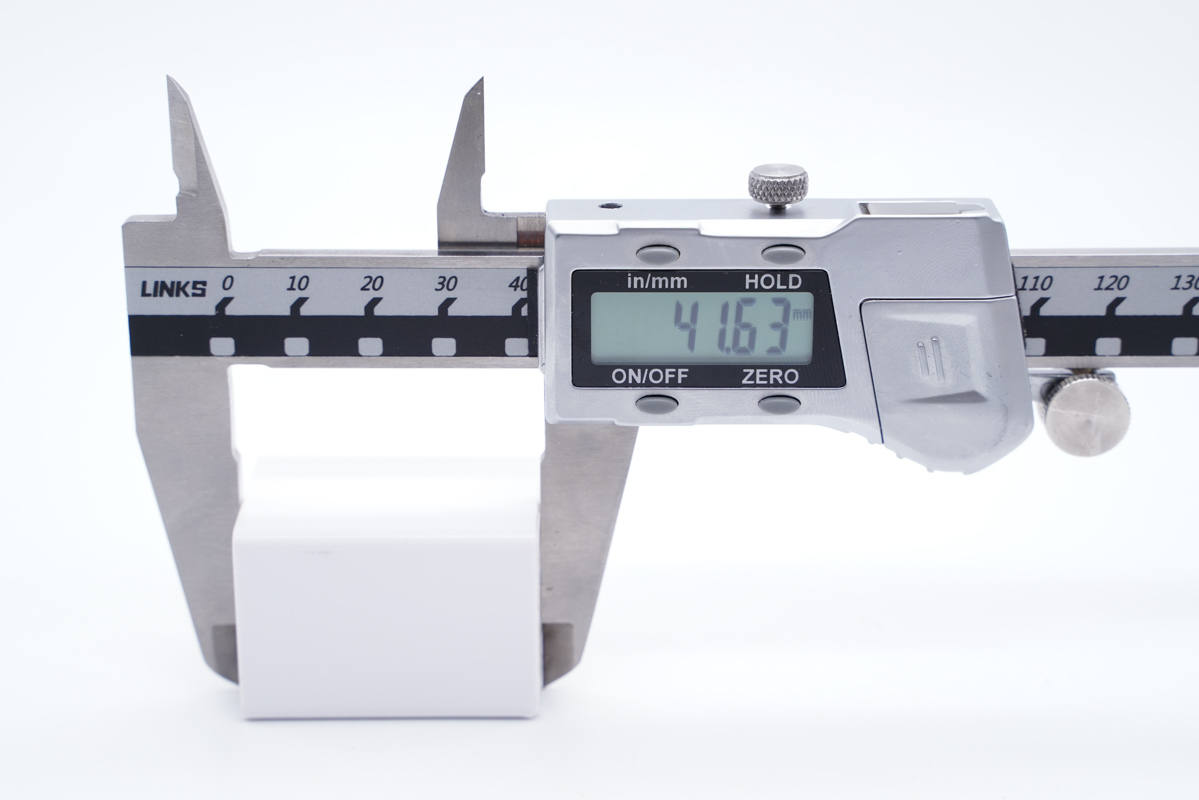

测得充电器机身高度为41.63mm。

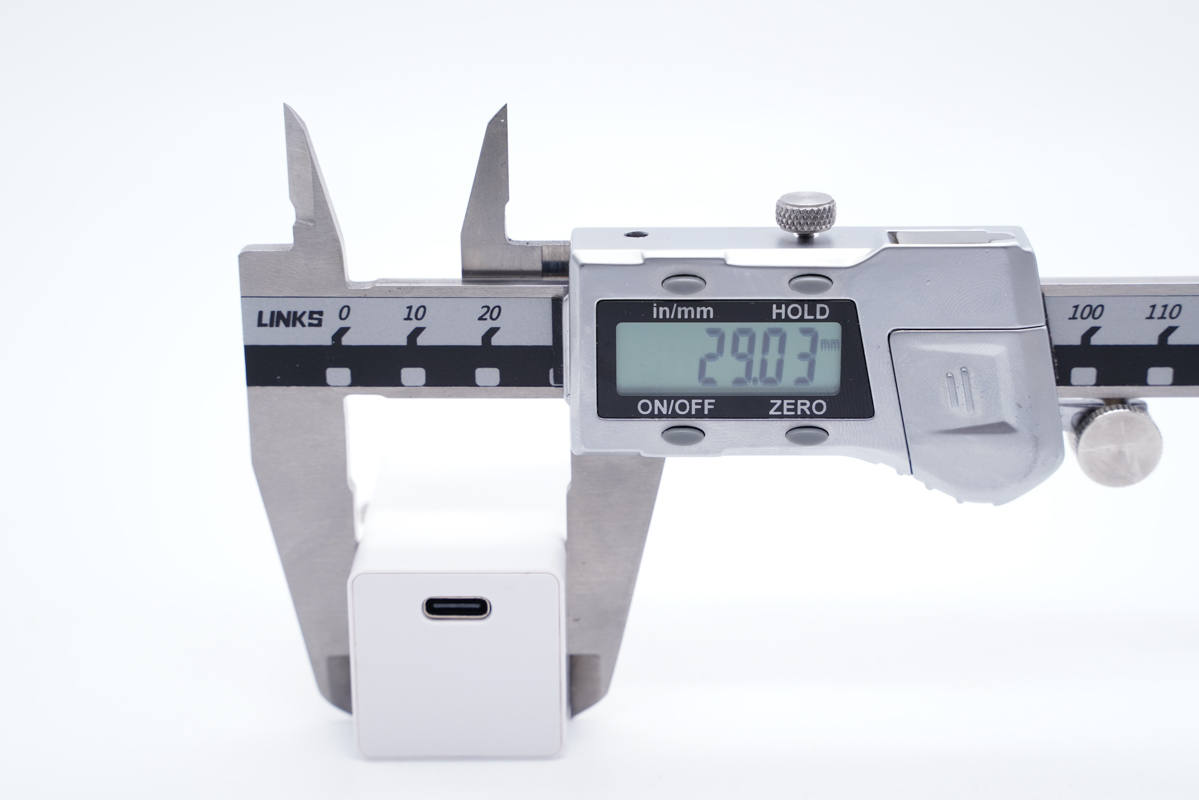

宽度为29.03mm。

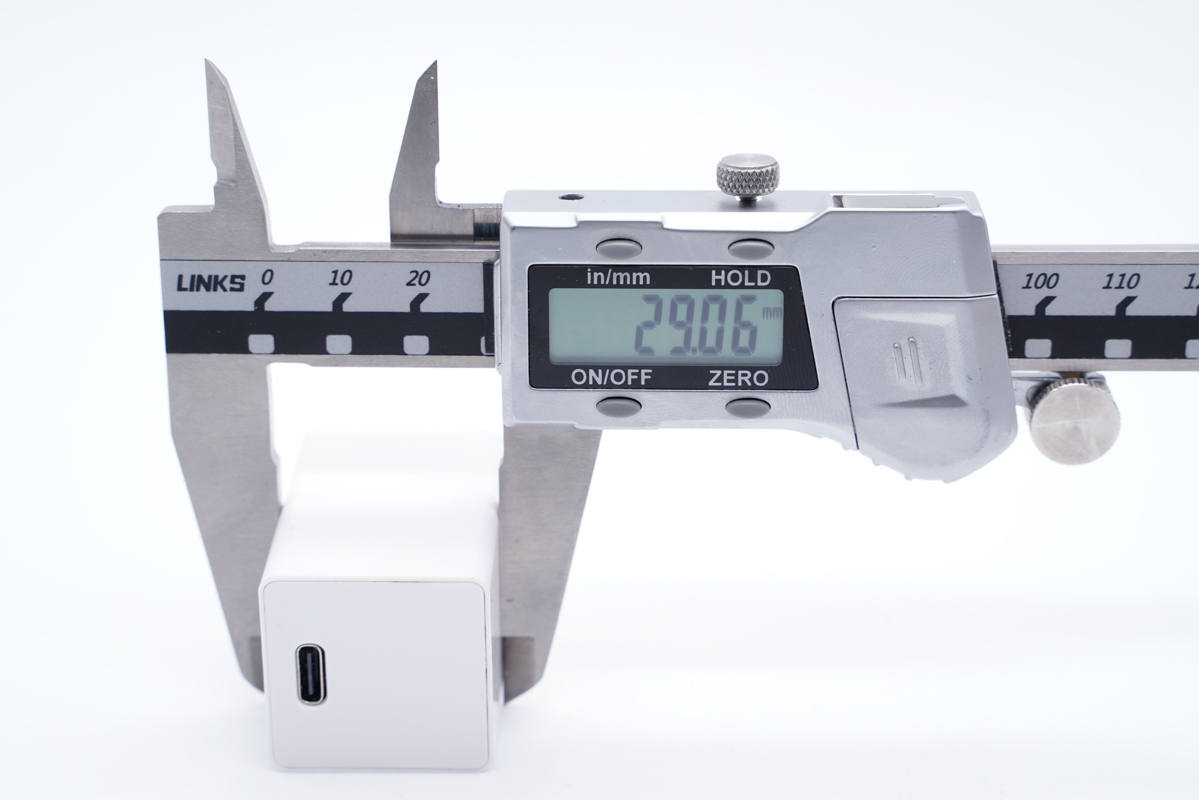

厚度为29.06mm。

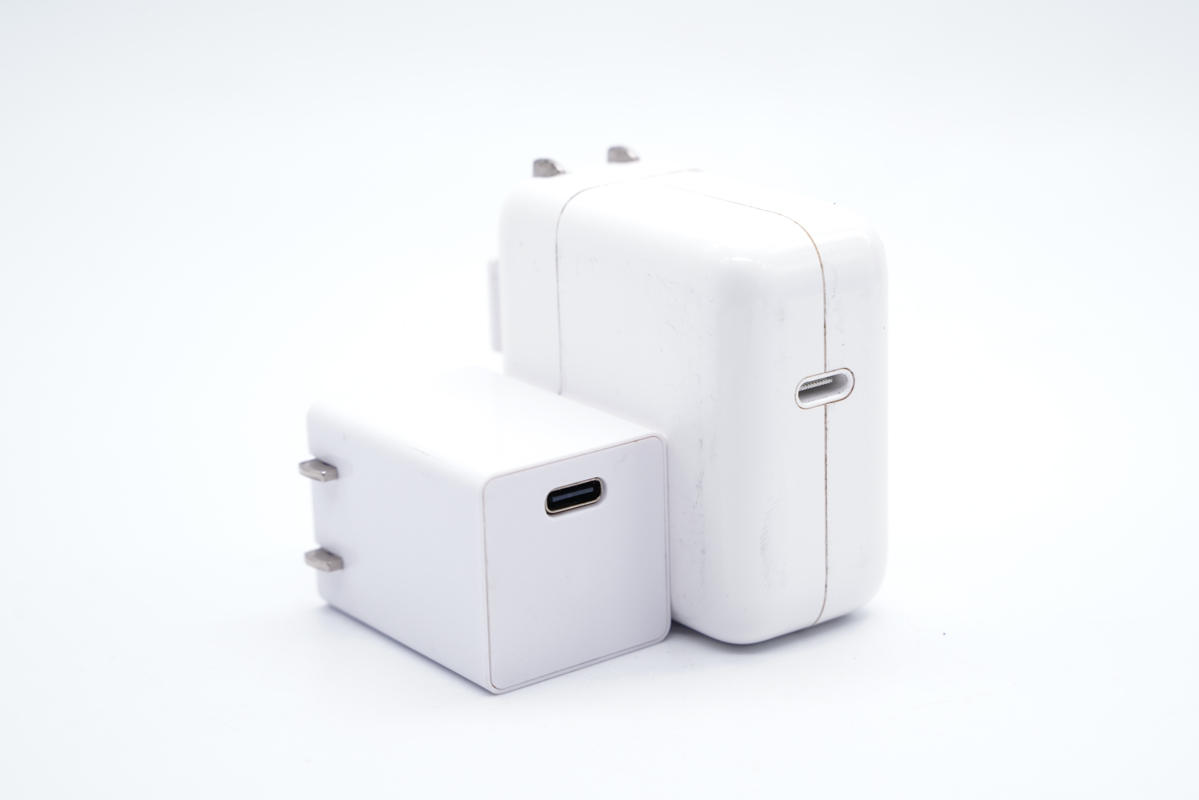

和苹果30W快充相比，体积要小得多。

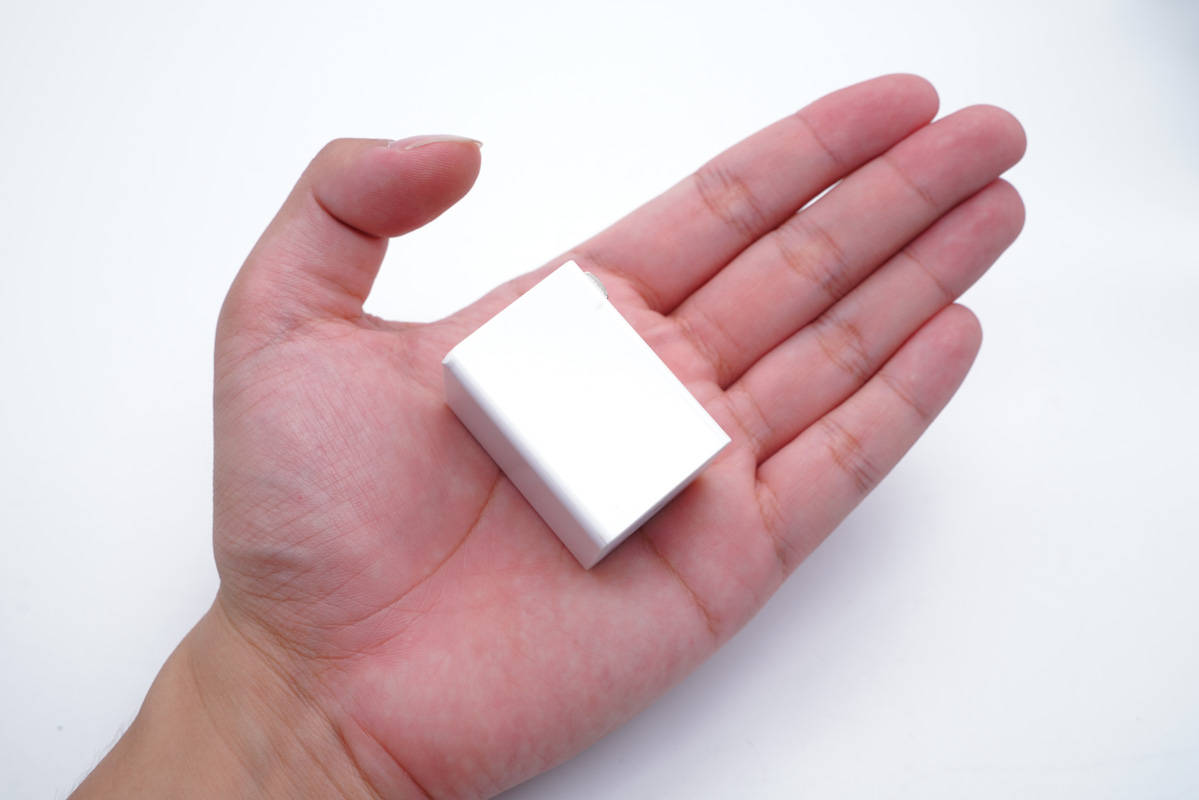

拿在手上的直观感受。

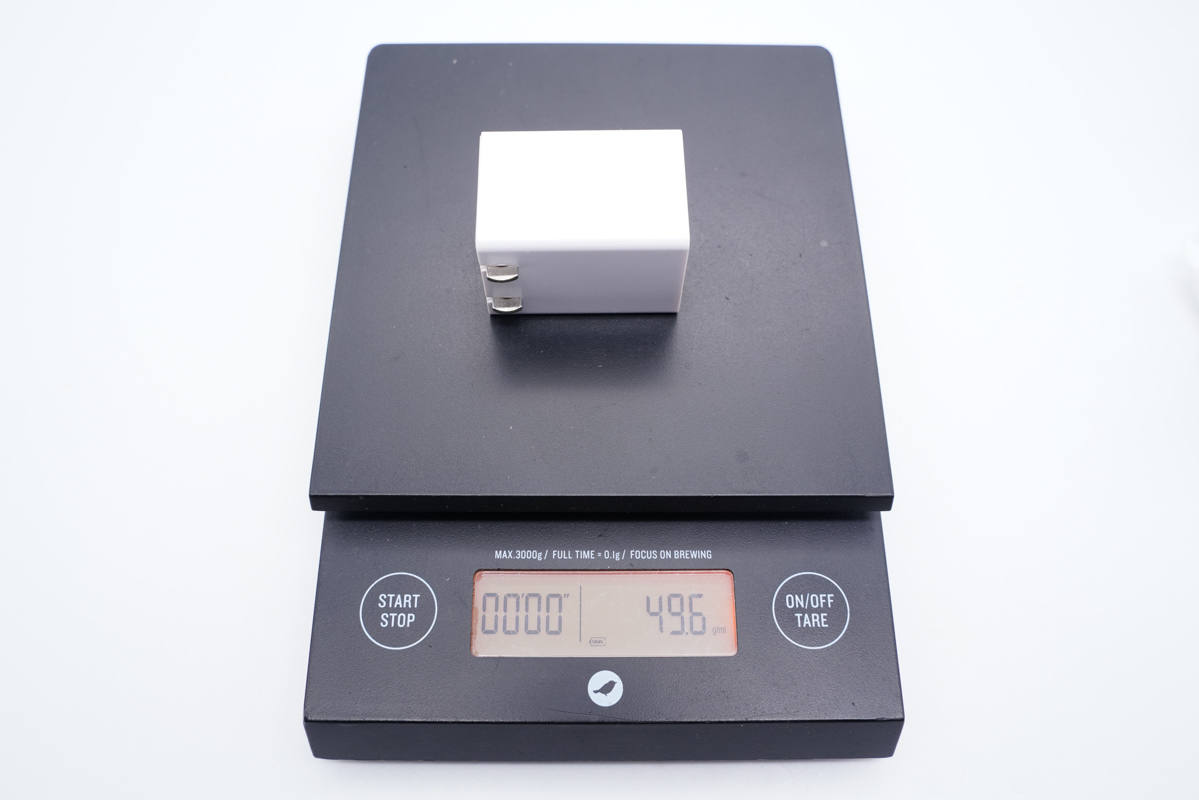

净重约为50g。

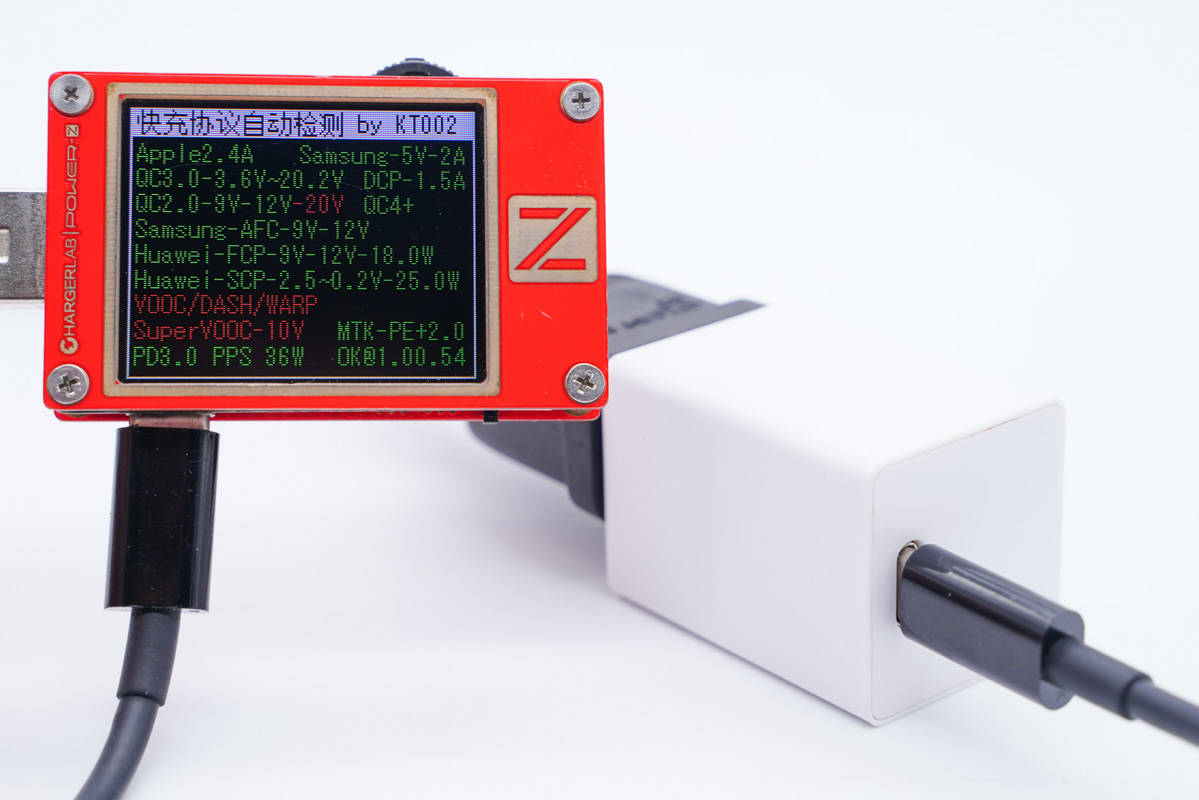

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS快充协议。

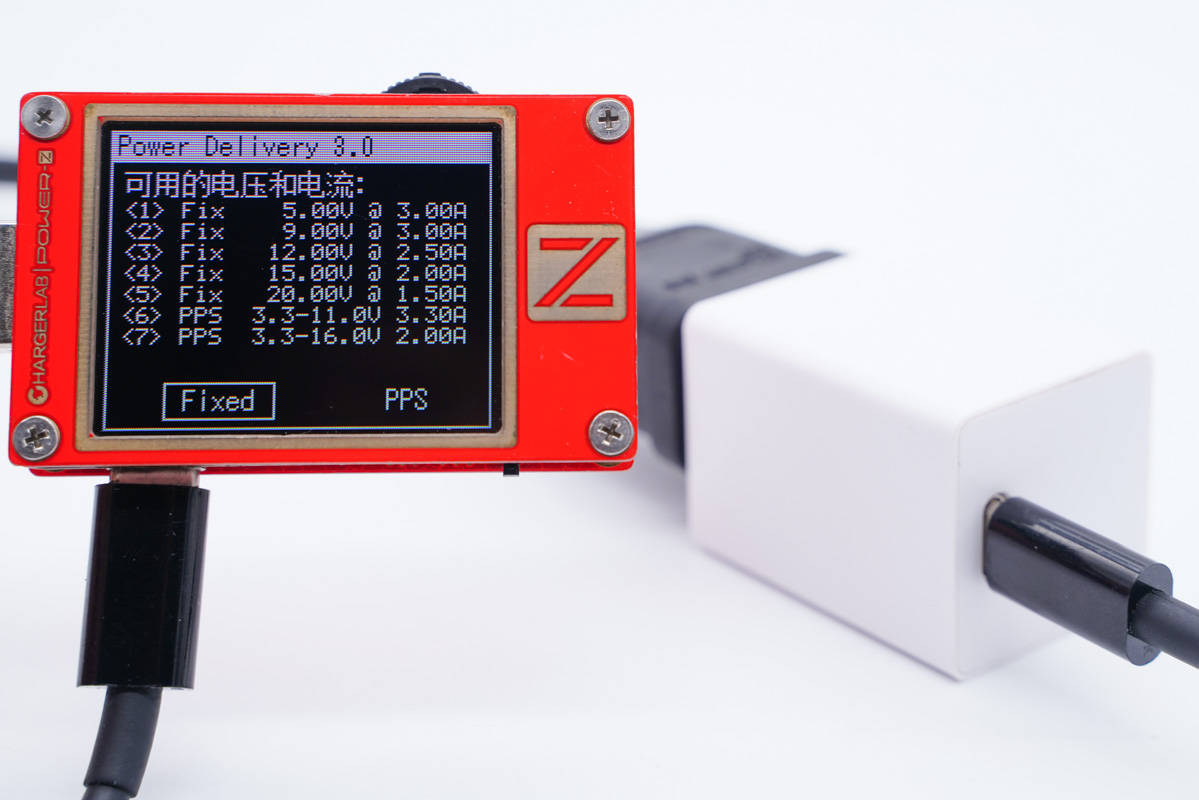

同时还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3.3A和3.3-16V2A两组PPS电压档位。
二、中逸光迷你30W快充拆解

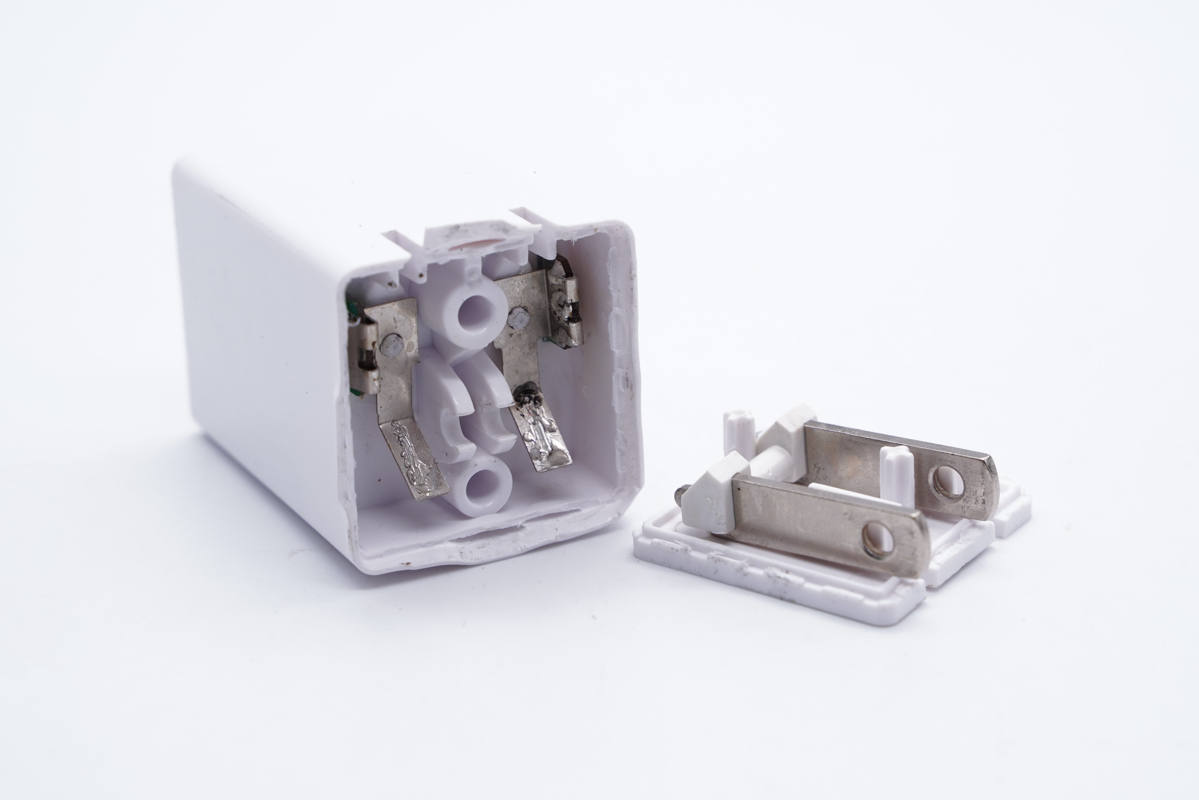

拆掉输入端外壳，插脚和PCBA模块间设有塑料板隔离，通过金属片接触通电。
输入端不好拆，只能转而拆开输入端外壳，超声波焊接封装。

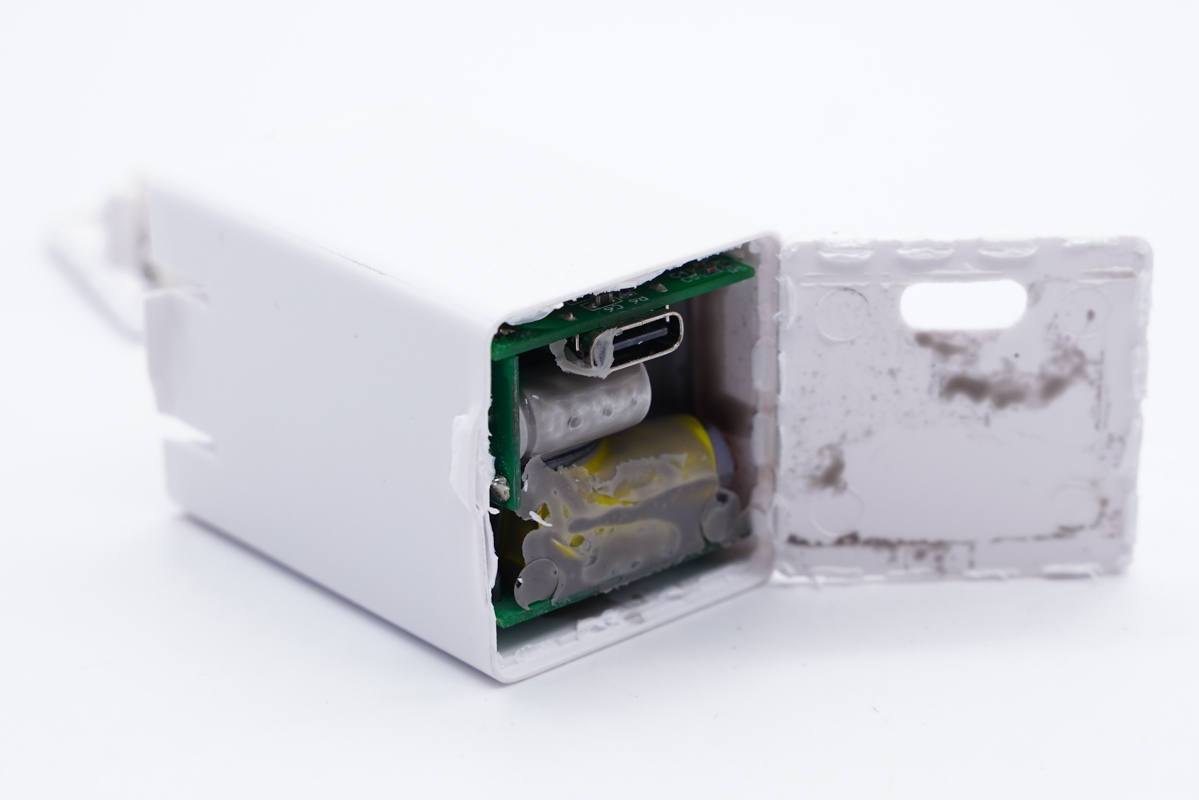

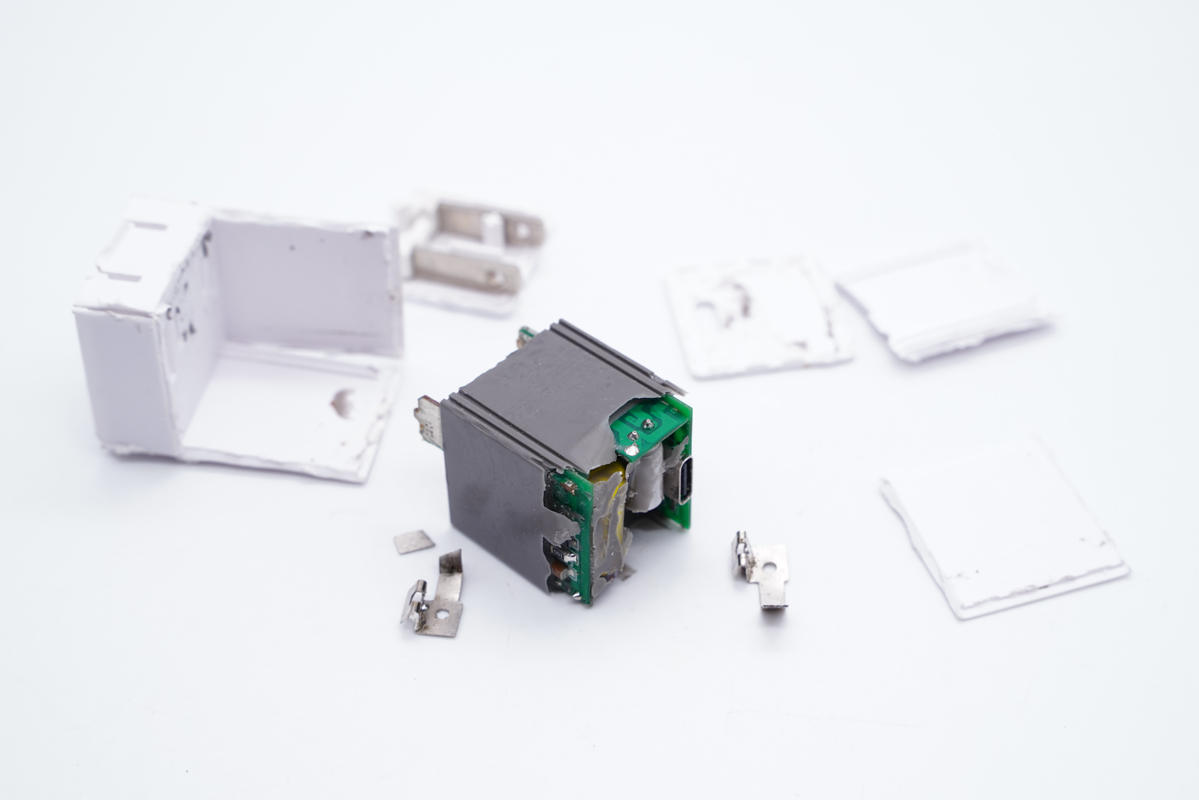

充电器内部灌胶处理，最后只能通过切割方式取出PCBA模块。

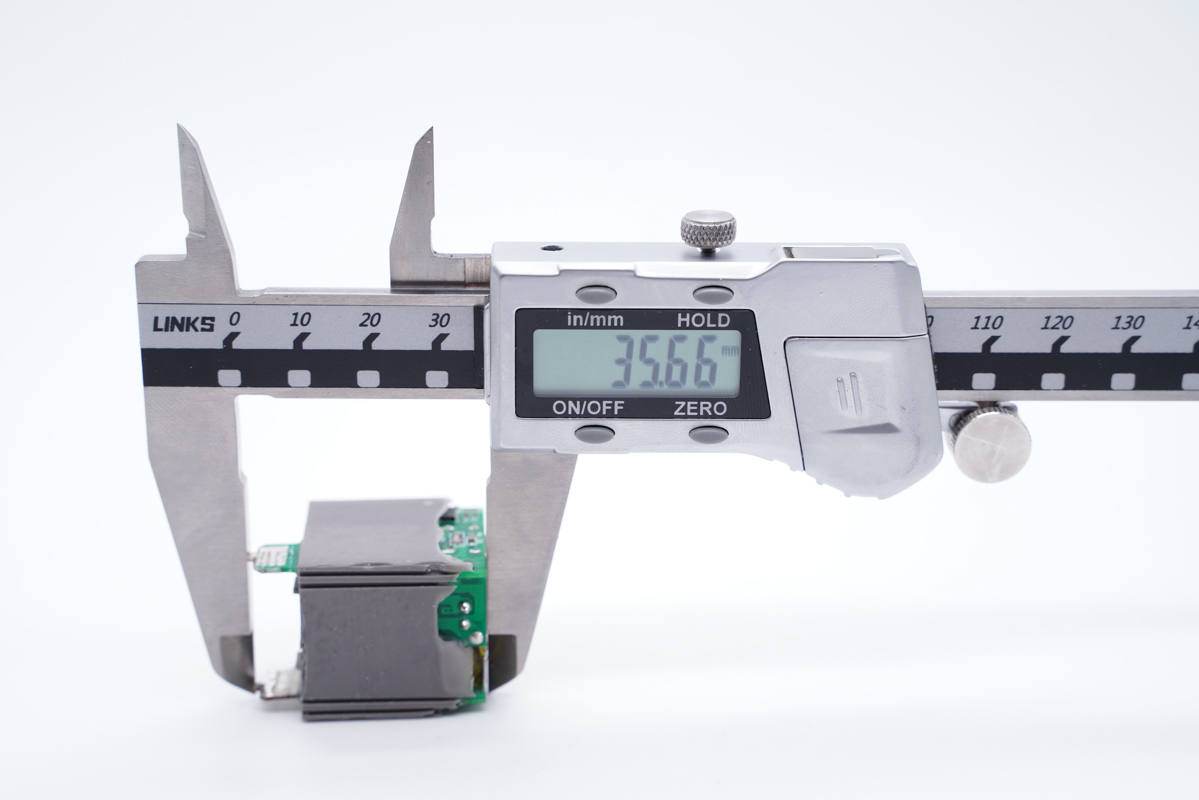

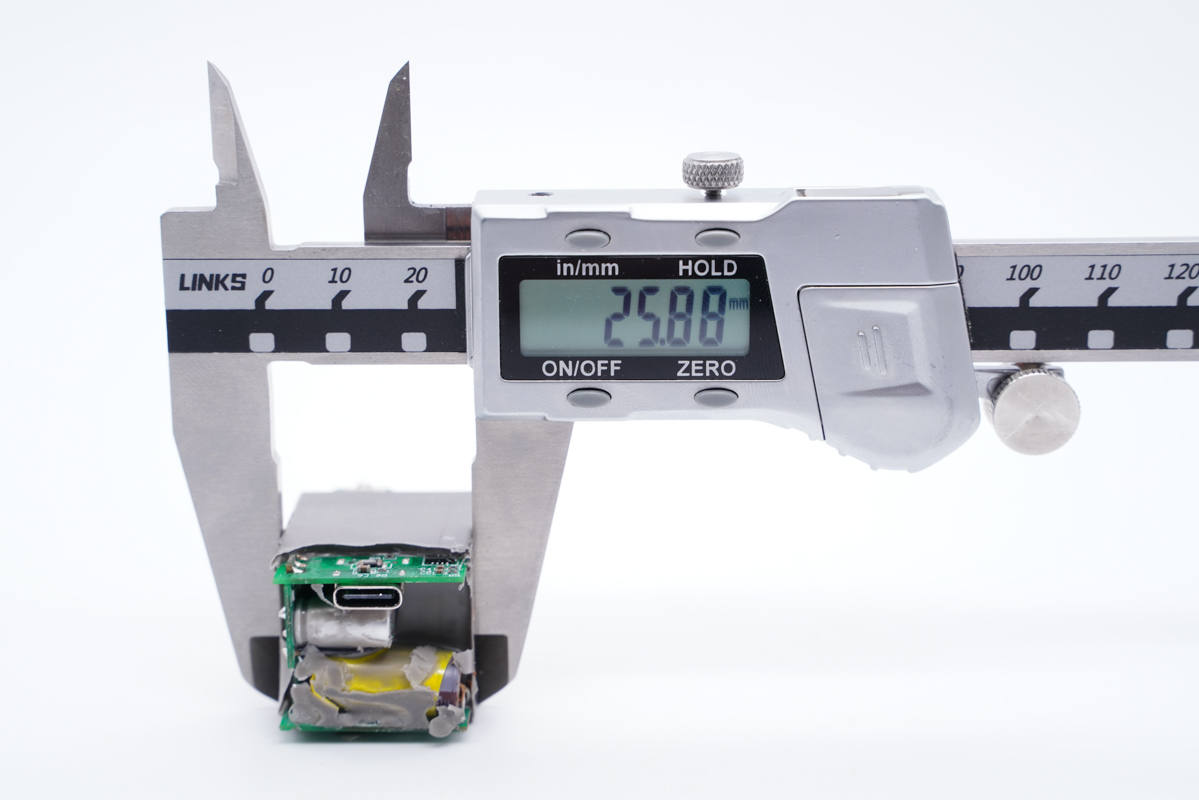

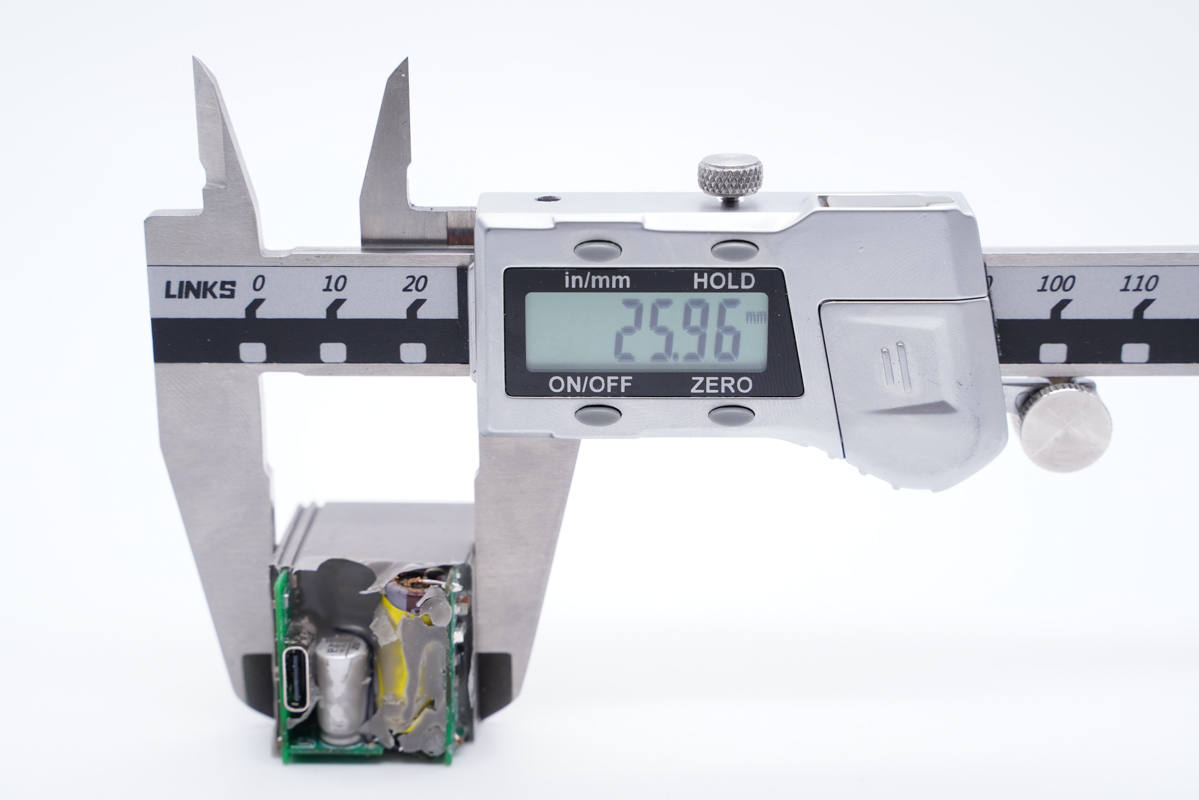

测得模块高度为35.66mm。
宽度为25.88mm。
厚度为25.96mm。

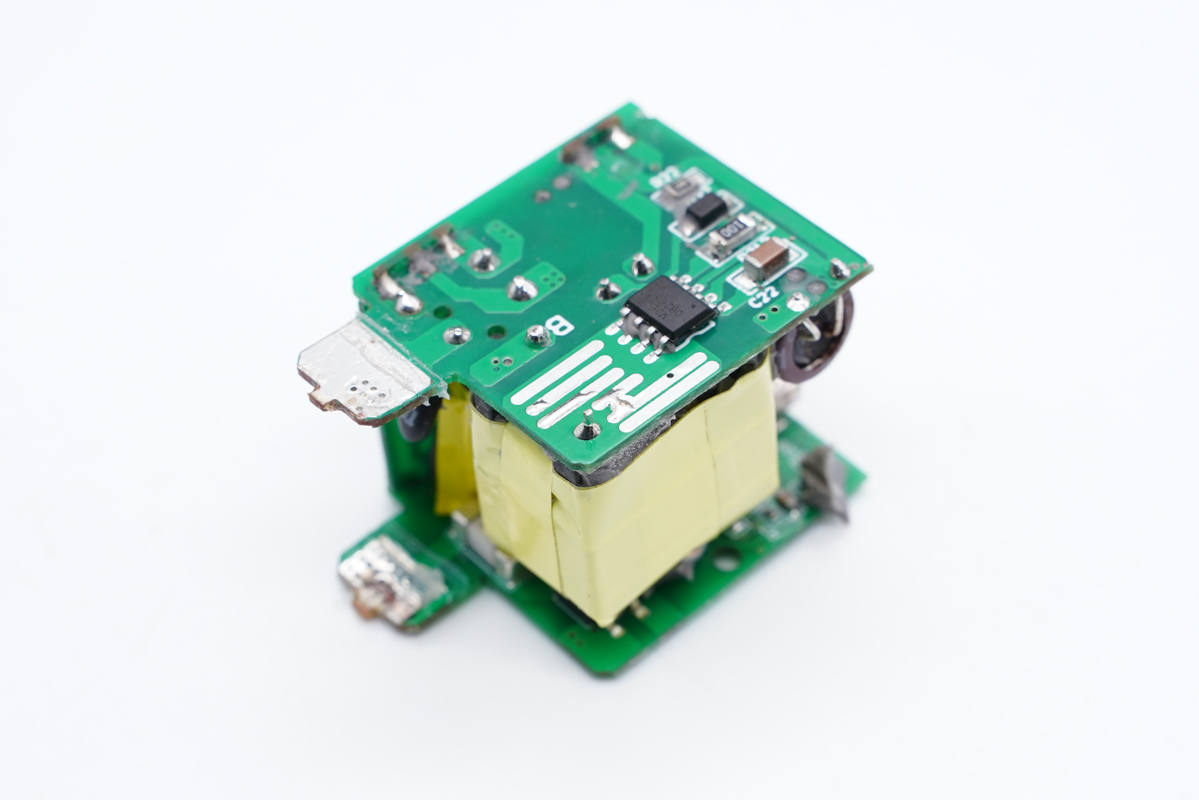

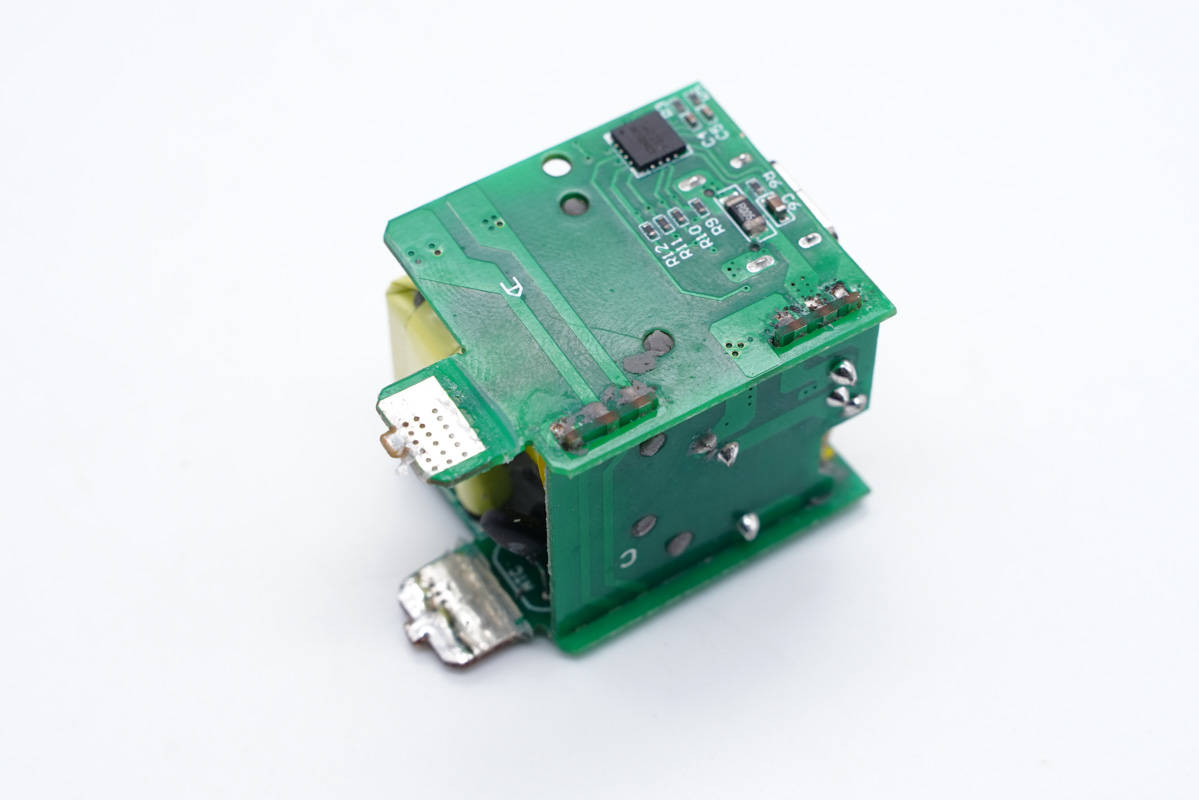

模块由三块PCB小板组合焊接设计，顶部小板背面有一颗，连接小板背面没有元器件。
另一颗小板上设有一颗，整体电路非常的简洁。
通过观察发现，中逸光迷你30W快充采用高频QR开关电源宽范围输出，协议芯片控制输出电压的设计架构。下面我们从输入端开始一一了解各器件的信息。

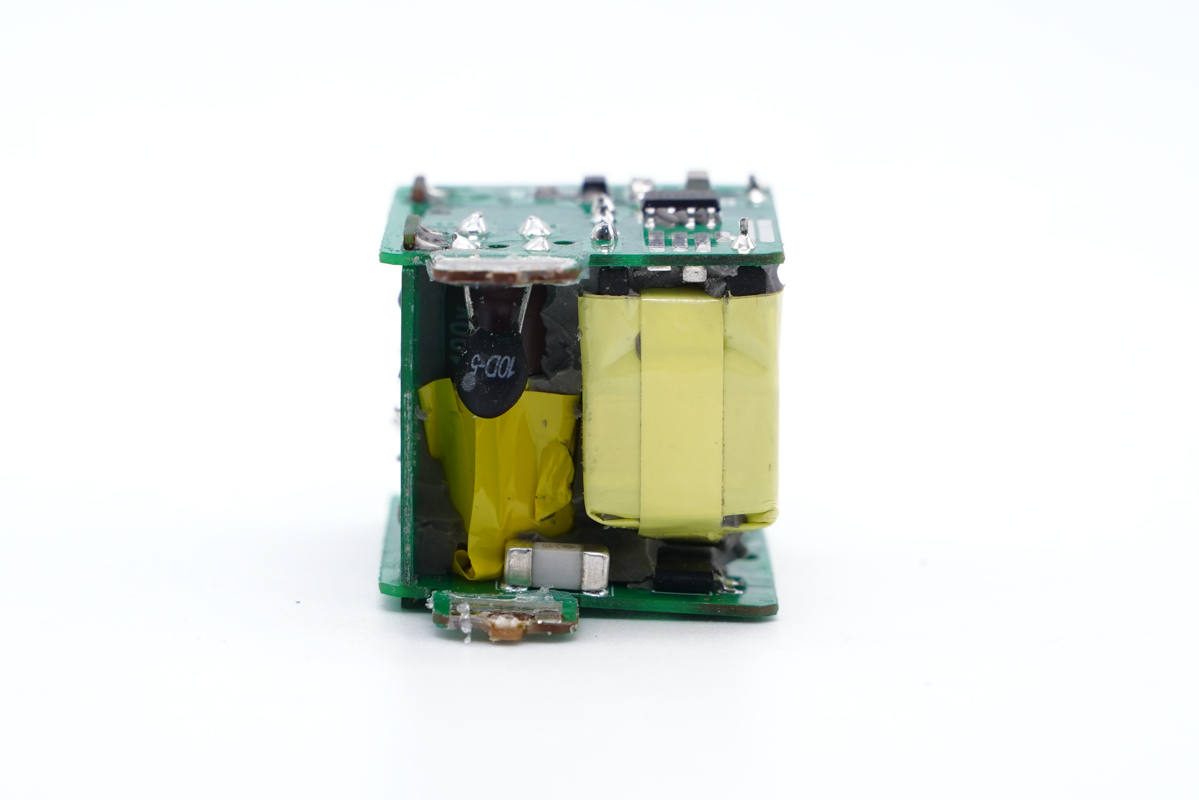

输入端一览，上下两块小板分别焊接NTC浪涌抑制电阻和贴片保险丝，高压滤波电解电容使用绝缘胶带包裹绝缘。
输出端另一颗高压滤波电解电容也是使用绝缘胶带包裹。

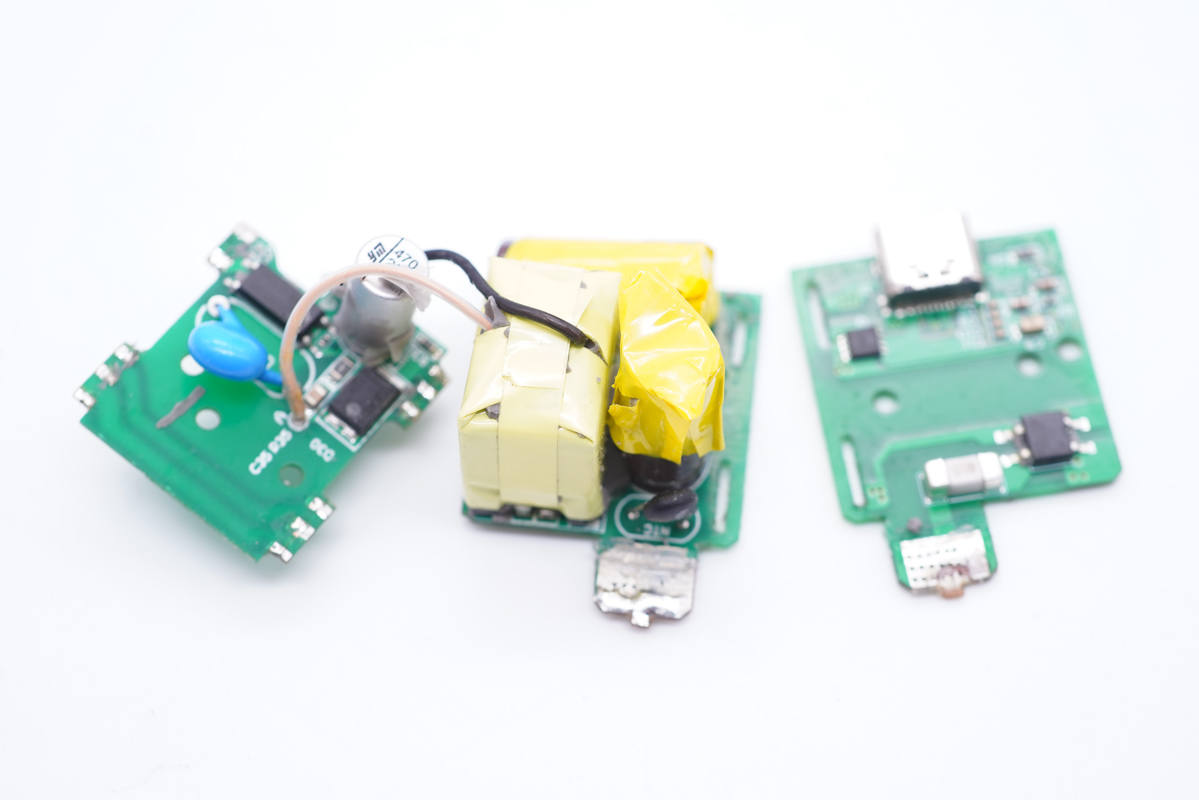

将模块拆分开。

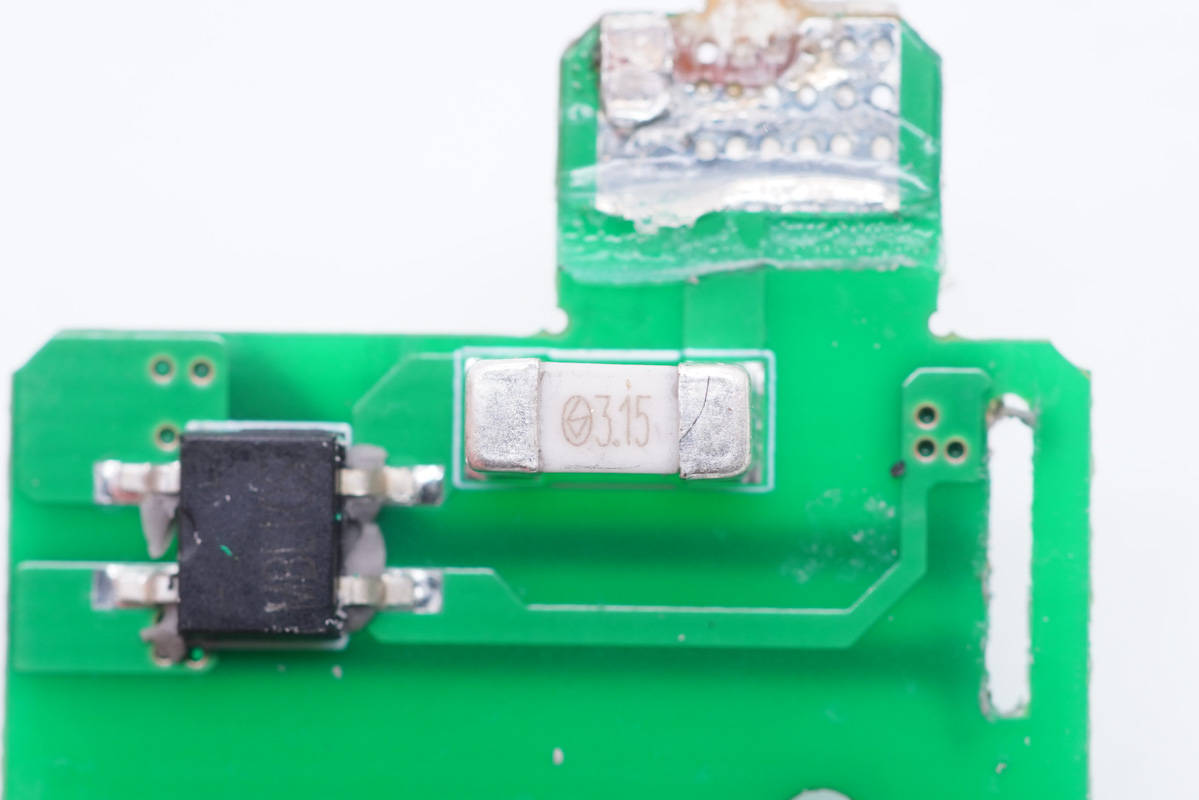

贴片保险丝额定电流3.15A。

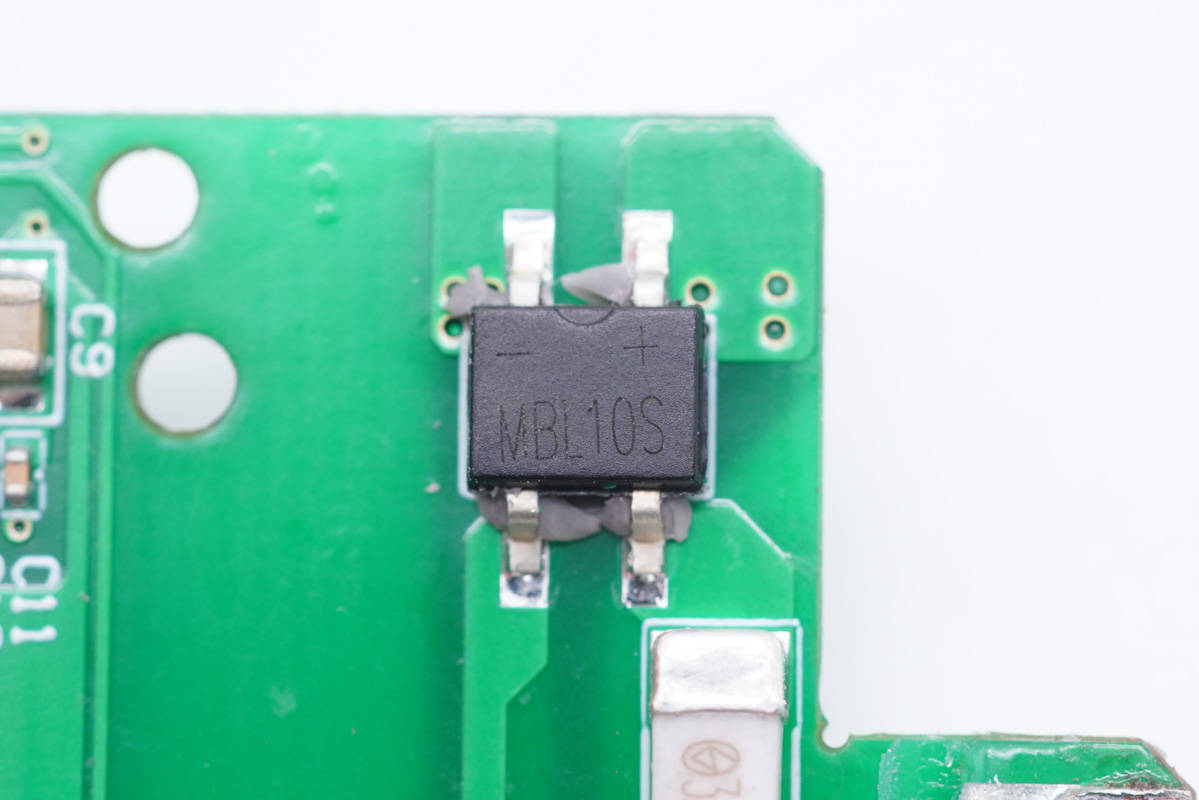

MBL10S整流桥。

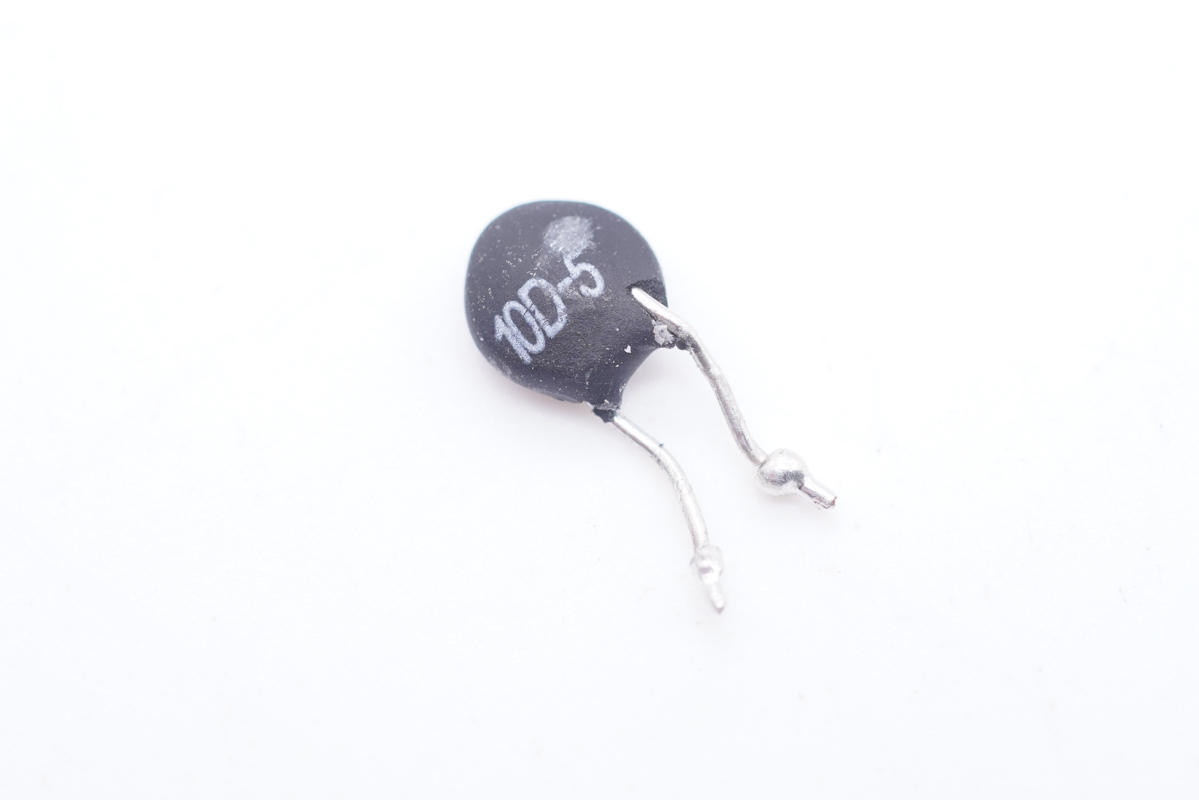

NTC浪涌抑制电阻用于抑制上电浪涌电流。

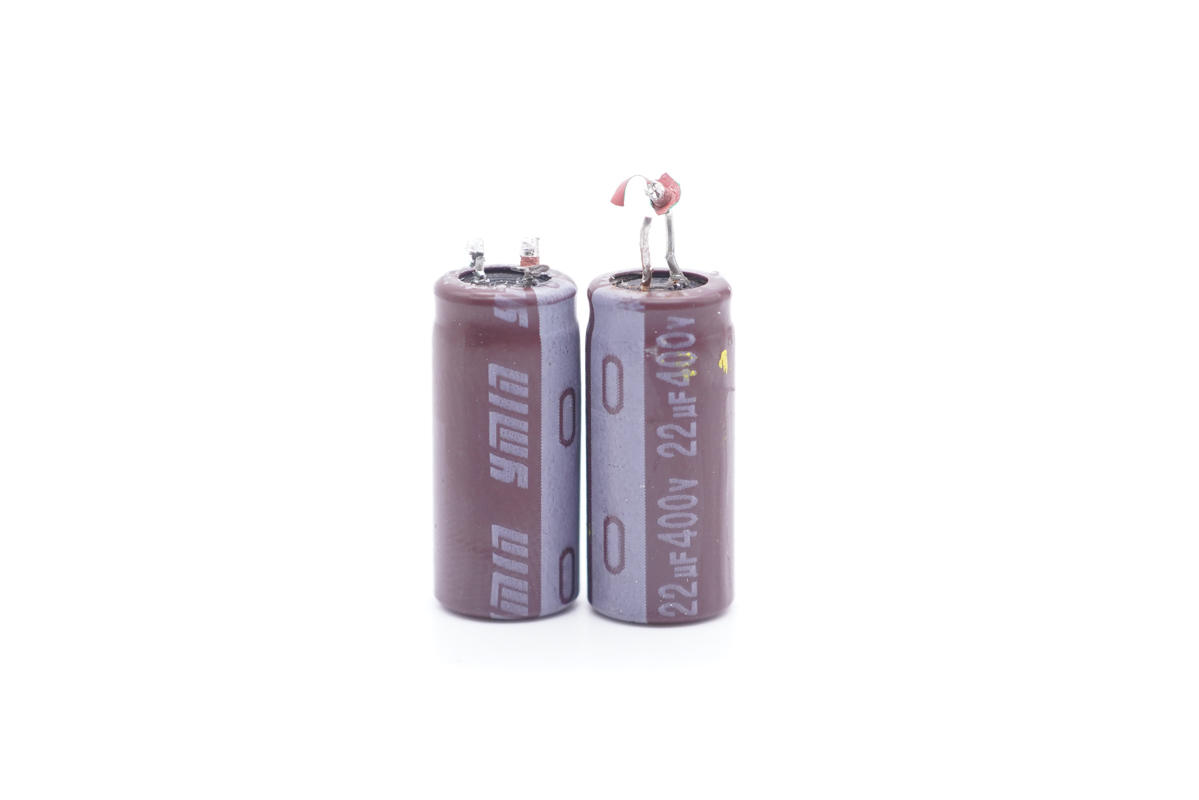

两颗高压滤波电解电容采用永铭KCX系列产品，规格均为400V 22μF。该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

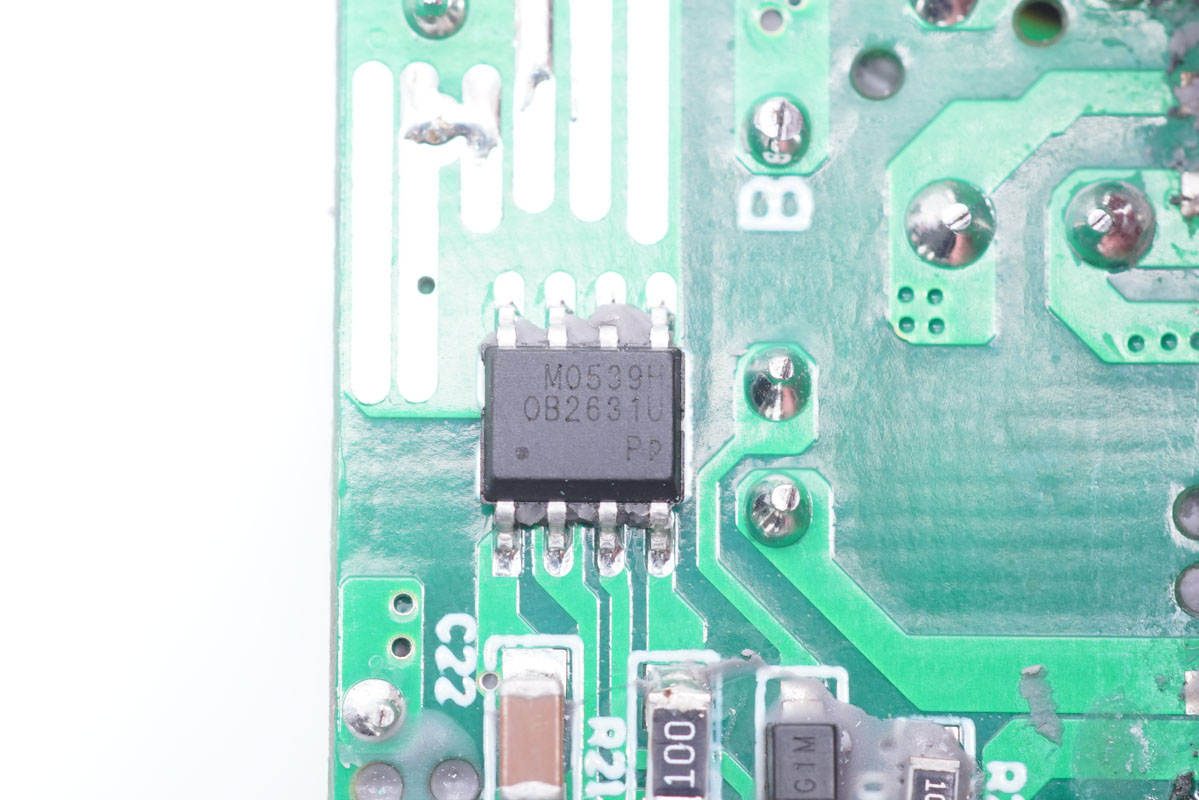

开关电源主控芯片采用昂宝OB2631U，内部集成DCM PWM控制器和高压开关管，为高性能低待机功耗以及低成本开关电源而优化。此外提供完整的保护功能，包括逐周期电流限制，过载保护，欠压闭锁和内部过热保护。内置开关管漏极连接大面积铜箔加强散热，适用于PD适配器和其他宽输出范围的适配器。

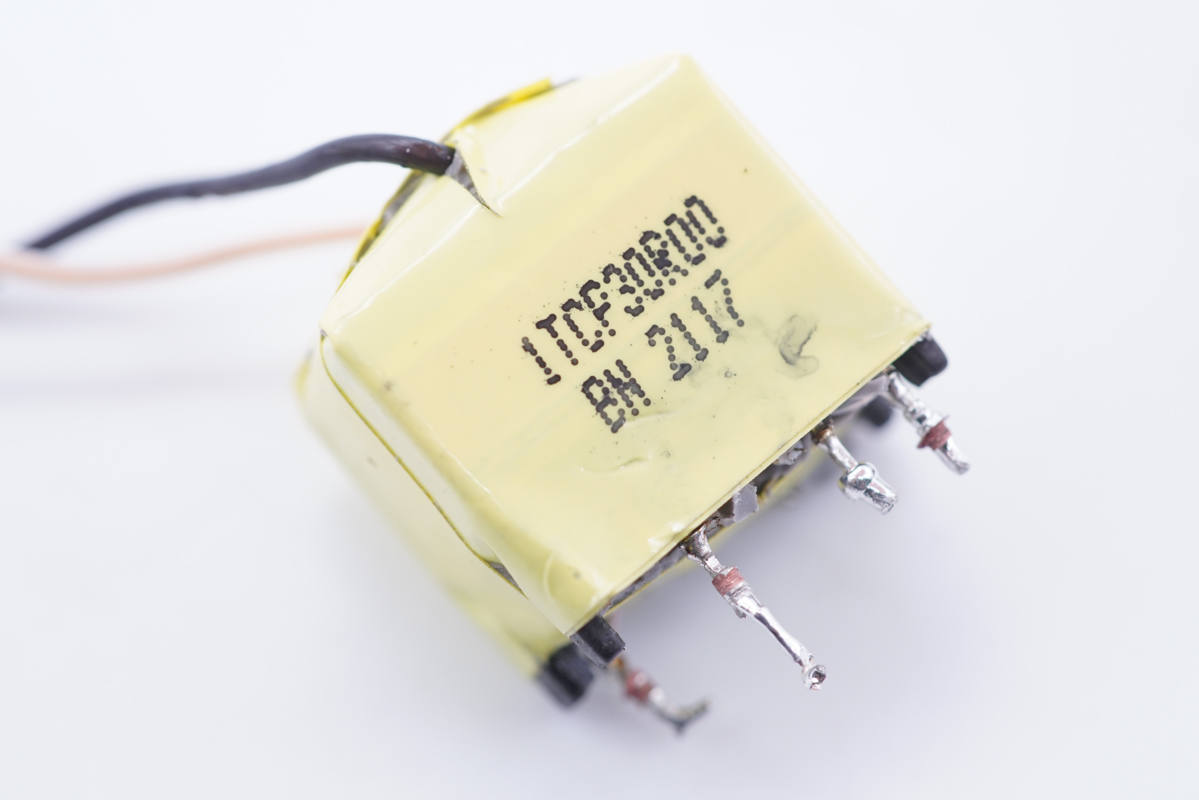

变压器特写。

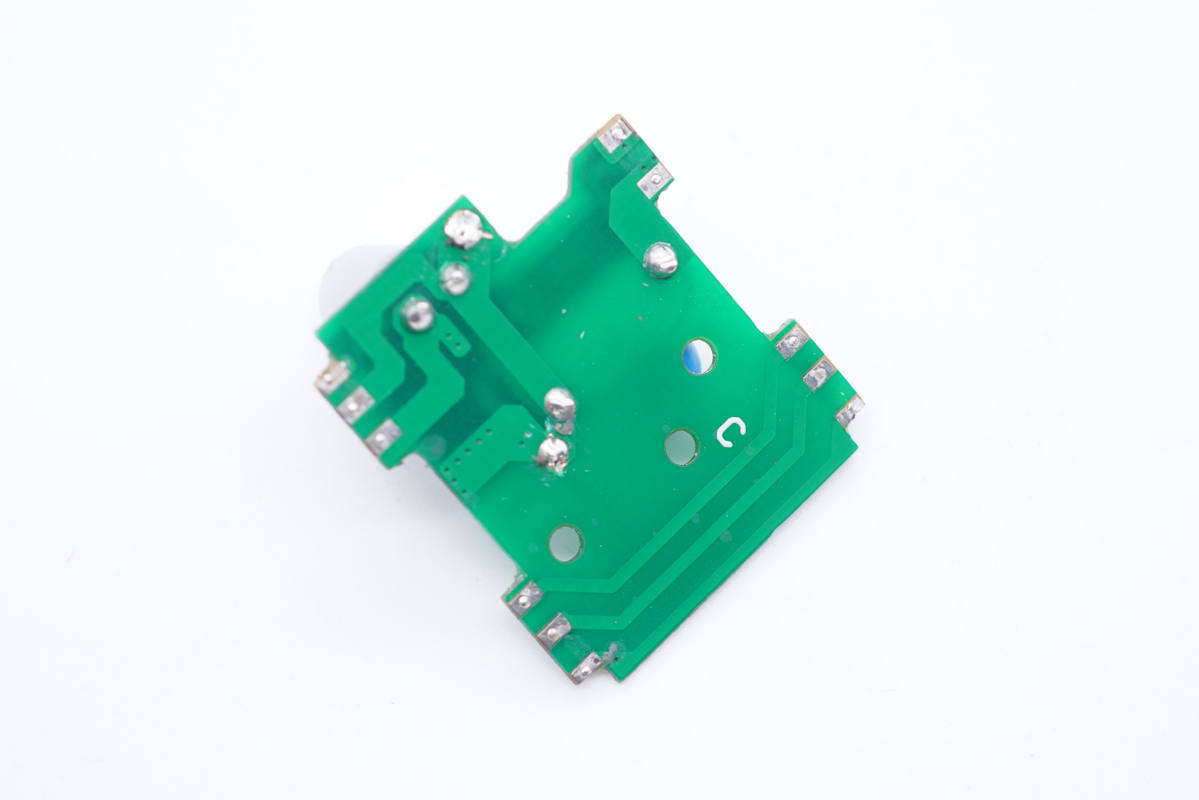

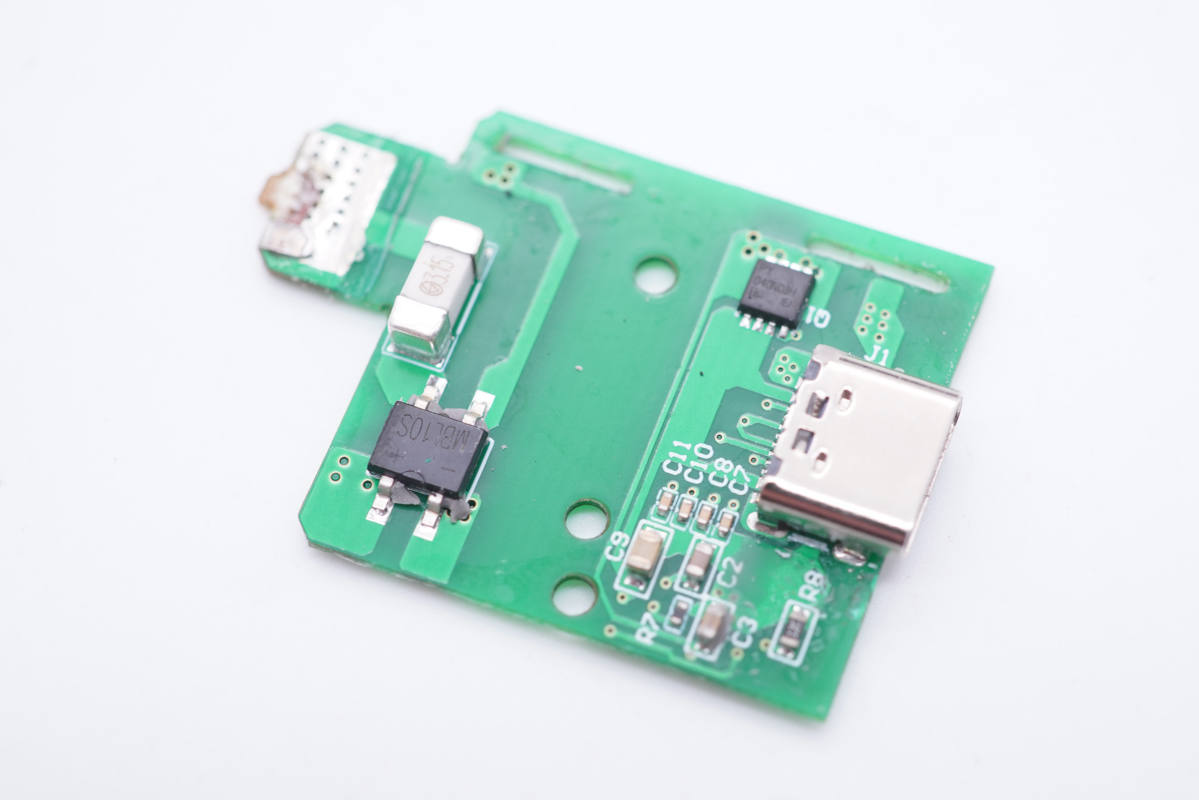

连接小板背面没有元器件。

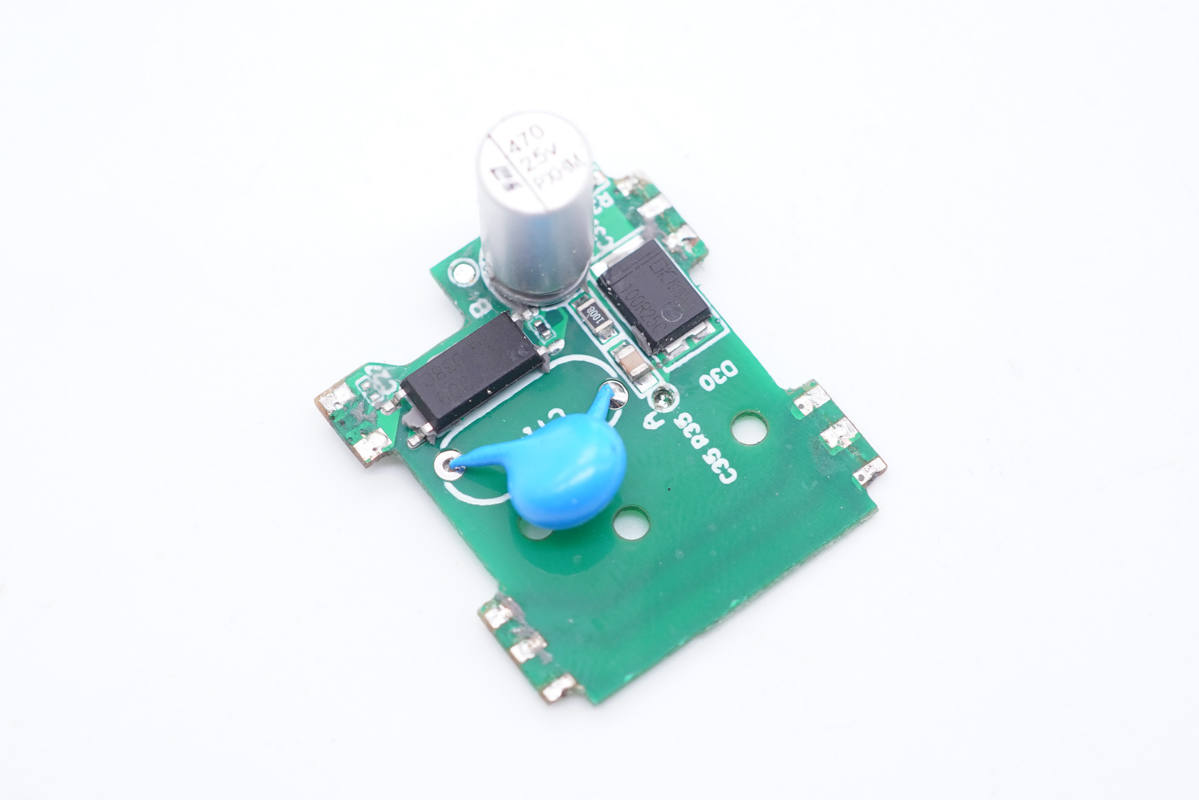

不过正面有光耦、Y电容、同步整流芯片以及滤波电容。

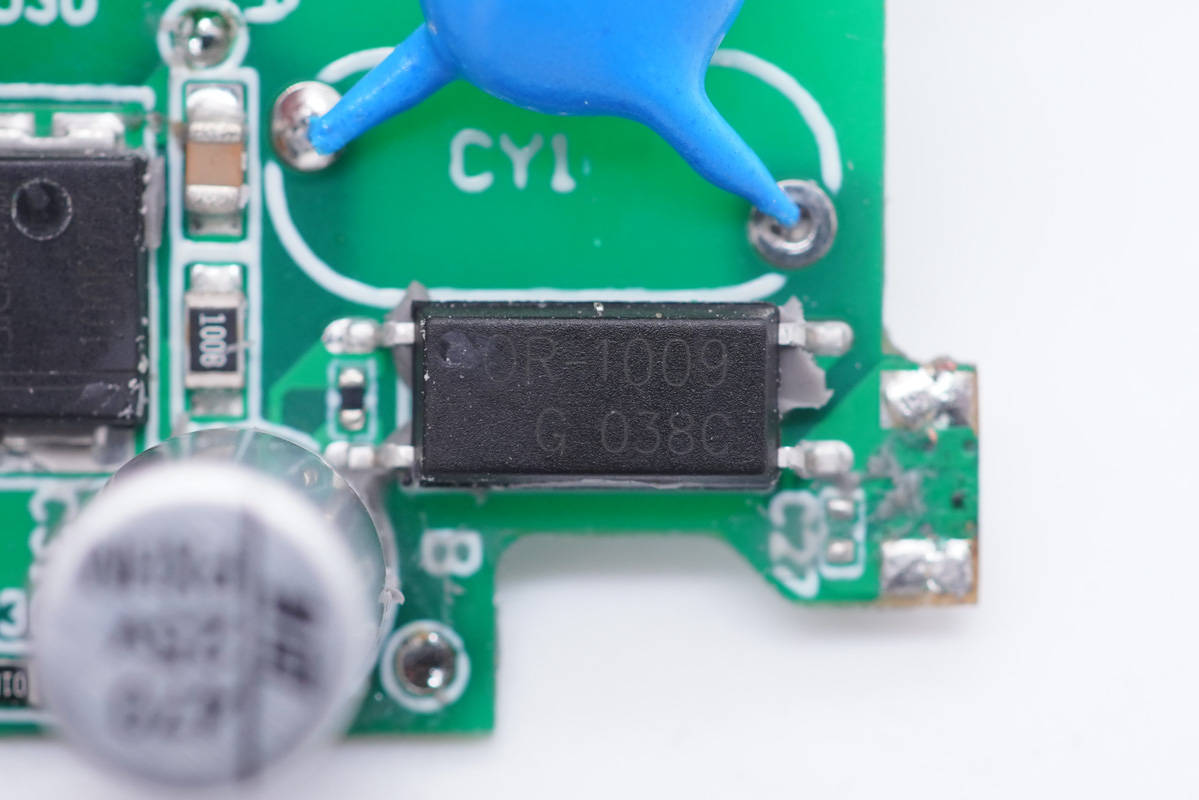

OR-1009光耦，用于初级次级通信，反馈输出电压。

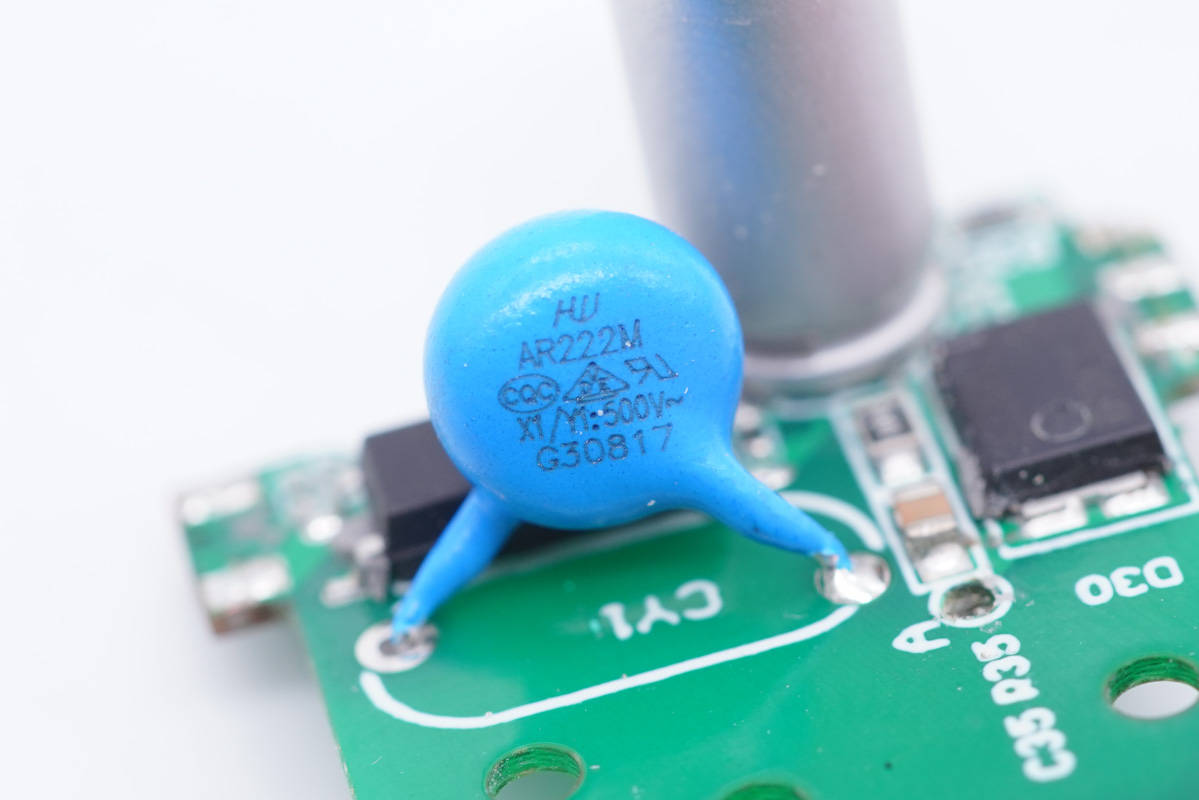

Y电容特写。
东科半导体DK5V100R25C同步整流芯片，内置25mΩ100V耐压同步整流管。

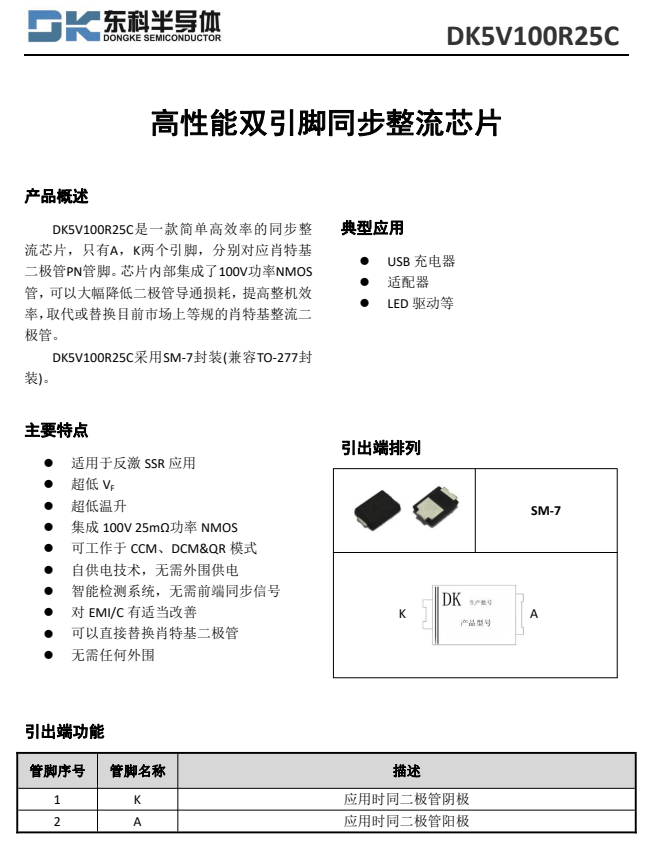

东科DK5V100R25C资料信息。
充电头网拆解了解到，东科同步整流芯片还被联想小新100W双C口氮化镓快充、comma迷你20W快充、欧派奇迷你20W快充、京东京造18W PD快充、倍思30W USB PD双口充电器、万魔双口30W PD充电器等数十款产品采用过。

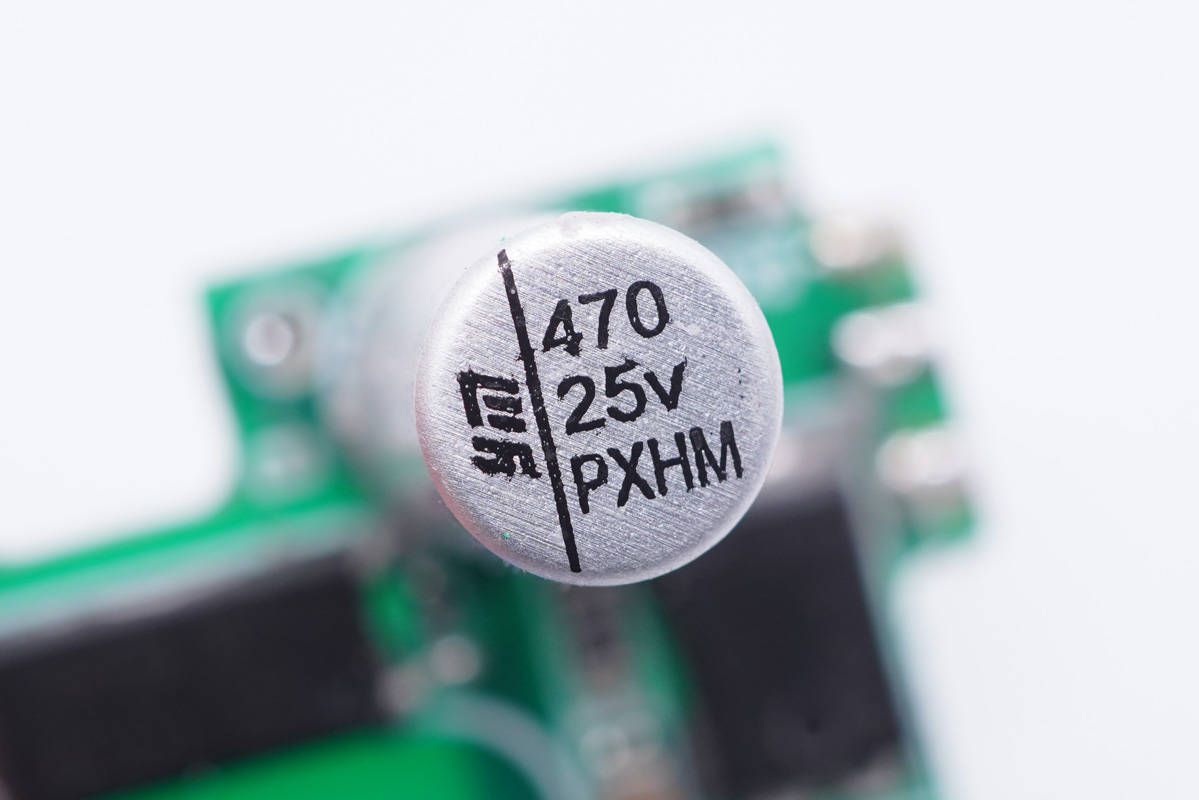

输出滤波固态电容采用永铭NPX系列固态电容，规格25V 470μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。
输出端小板上还有一颗输出VBUS开关管。

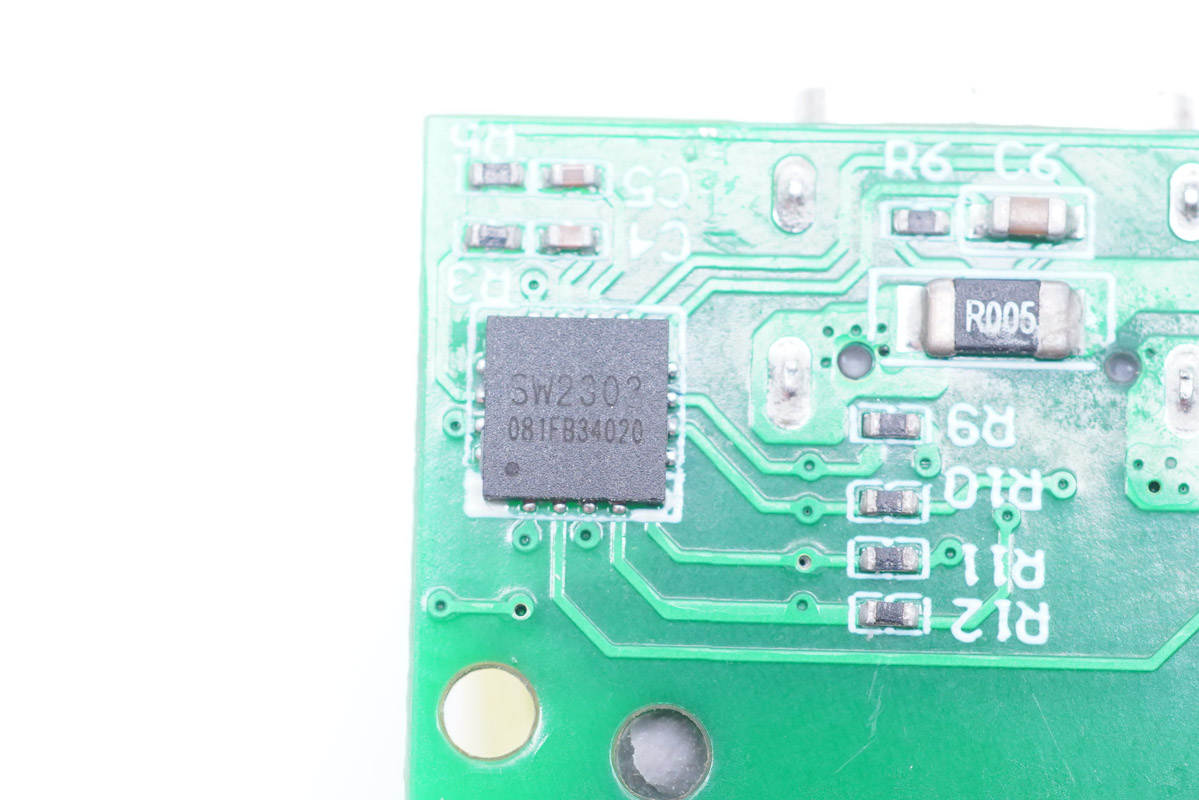

协议芯片采用珠海智融SW2303，通过高通QC5认证，是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片，支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议；支持光耦反馈和FB反馈两种工作模式；支持4KV ESD HBM。
SW2303集成了CV/CC控制环路，Type-C接口逻辑，快充协议控制器，以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件，即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。

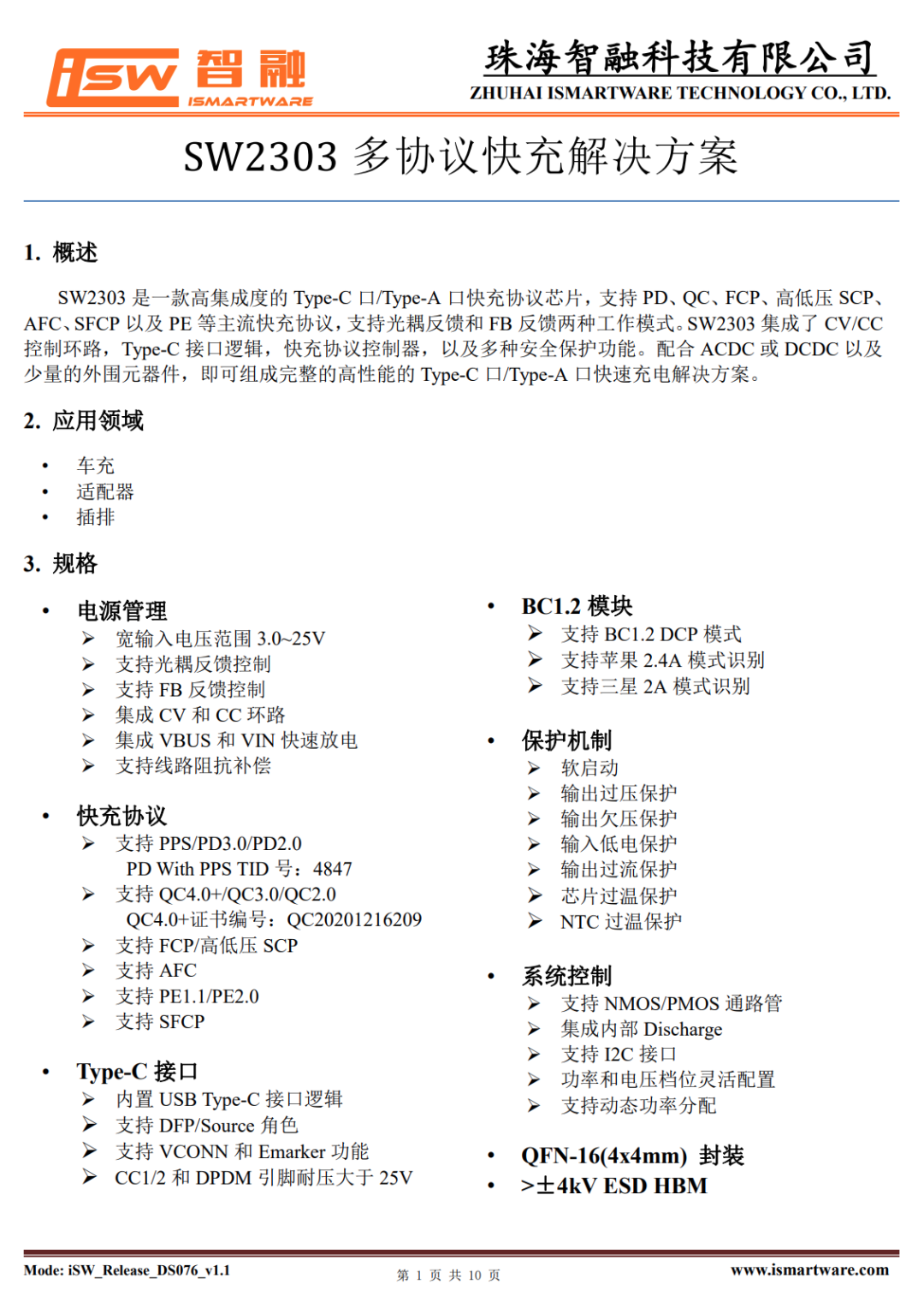

智融SW2303资料信息。
充电头网拆解了解到，智融SW2303此前还被宜丽客45W PD快充、科讯迷你20W PD快充充电器使用，此外智融其它快充协议芯片还被还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
输出VBUS开关管特写，平伟D40N03H，DFN3*3封装，耐压30V，导阻6.5mΩ。

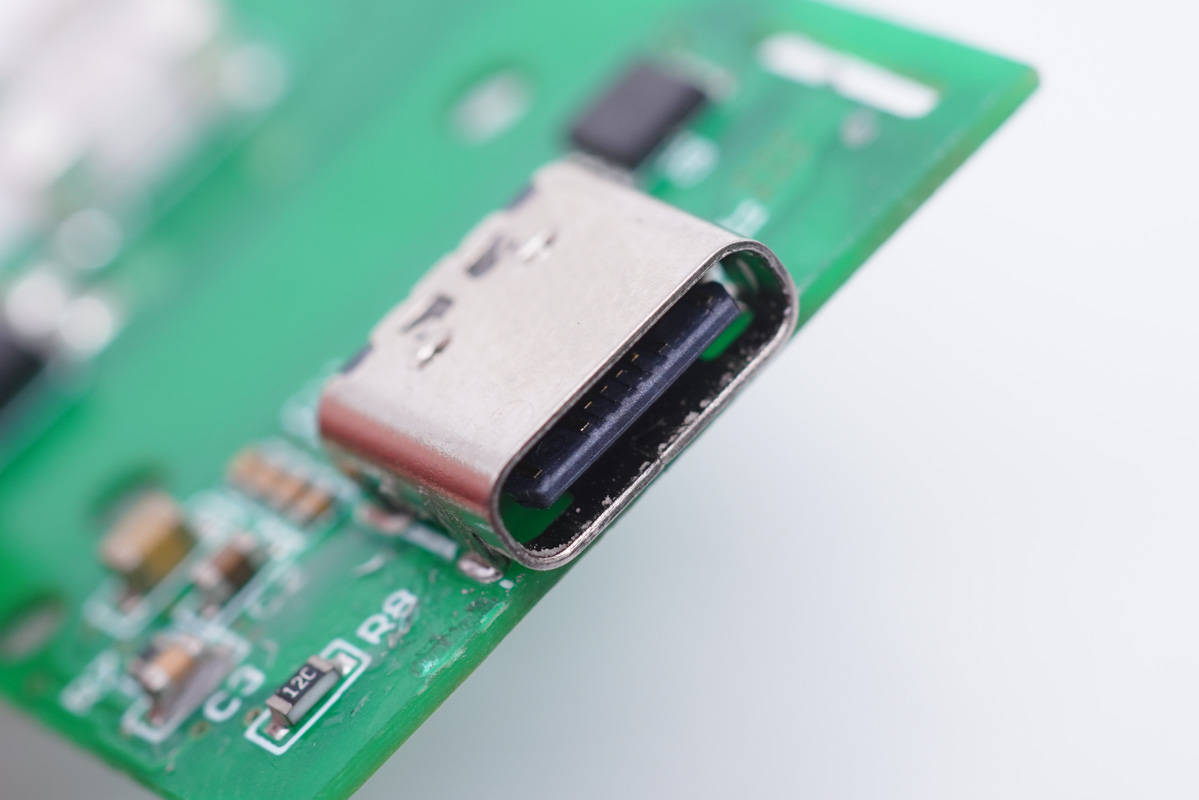

USB-C母座特写，过孔焊接。

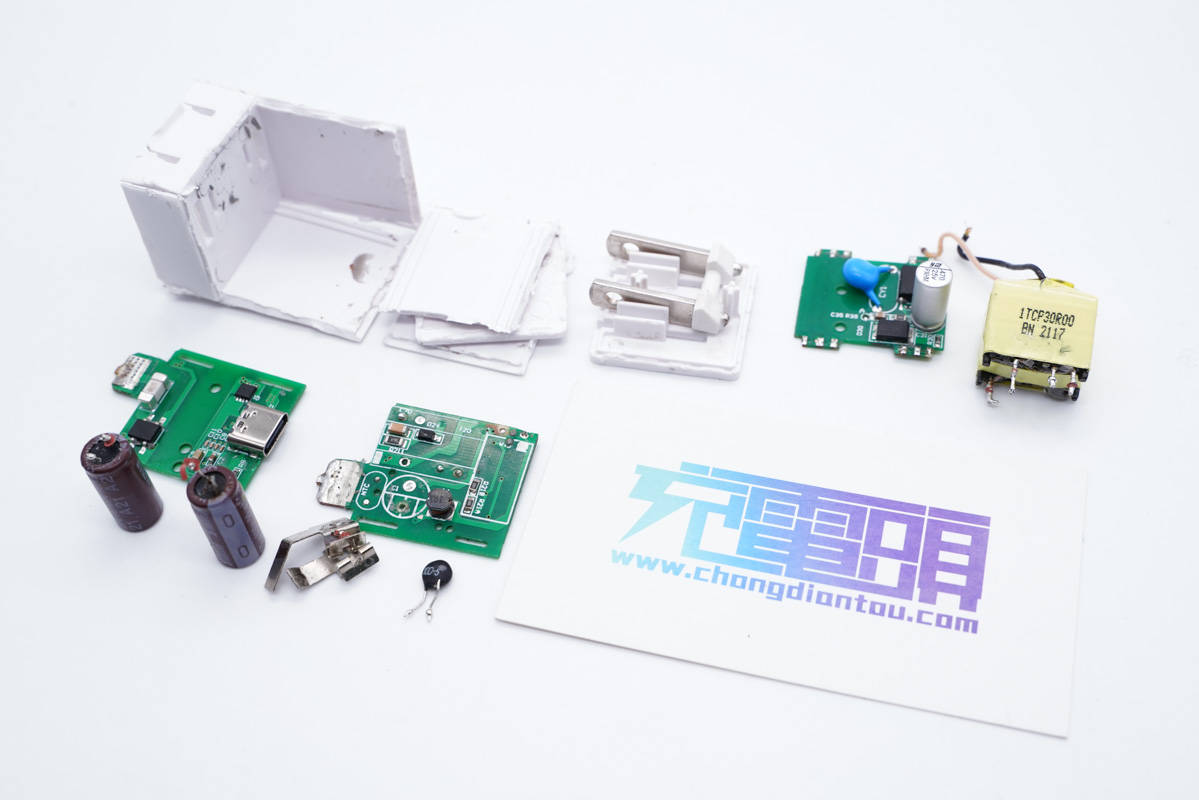

全部拆解完毕，来张全家福。
充电头网拆解总结
中逸光这款30W PD快充充电器在配备折叠插脚的情况下，整体尺寸41*29*29mm，非常小巧便携，另外机身简洁方便客户进行定制。充电器支持QC、AFC、FCP、SCP、PE、PD和PPS主流快充协议，具备5-20V齐全电压档位，以及3.3-11V3.3A和3.3-16V2A两组PPS电压档位，整体兼容性很好，性能实用。
充电头网通过拆解了解到，充电器PCBA模块由三块小板组成，以及昂宝OB2631U+东科DK5V100R25C高集成快充方案，智融SW2303协议芯片控制输出电压，整体电路相当简洁，对产品降低成本、实现小型化很有帮助。此外采用永铭KCX和NPX系列小体积电容进行滤波，进一步帮助充电器缩小体积。
