第三代半导体材料的研究一直是前沿科技的热点，氮化镓作为代表材料之一备受瞩目。氮化镓GaN具有极快的开关速度和优异的反向恢复性能。因此在大功率快充上能够实现小体积，高效率，越来越被广泛应用。
必易微推出的 KP2202SSGA高频控制器和集成氮化镓稳定直驱的KP2206SSGA控制器，搭配 KP4060LGA 高性能副边同步整流控制器，帮助客户快充及宽输出适配器实现高频，高效率，做出超小体积极致快充产品。
KP2202SSGA和KP2206SSGA集成了众多“黑科技”：
1.最高500kHz的超高频率控制，QR谷底开通实现高频高效率；
2.双电压最高120V耐压，轻松满足宽范围输出要求，内置LDO，外围超精简；
3.精准全面的保护控制，OCP一致性控制，轻松满足LPS要求；
此外KP2202，KP2206系列还拥有输出纹波小，EMC好，无噪音的优势，解决行业痛点，轻松实现65W纹波低于120mV；
让我们一起揭开它们的神秘面纱。

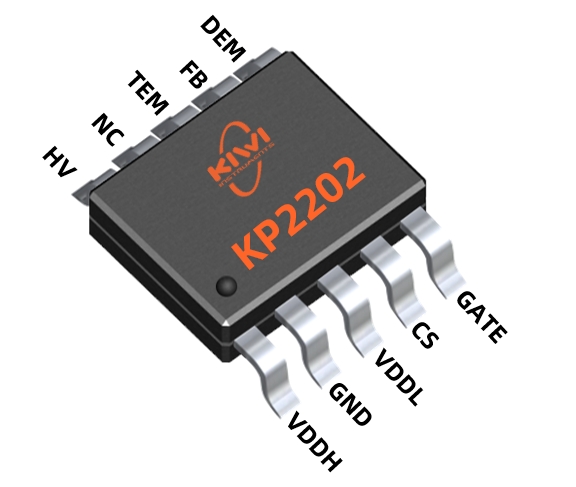

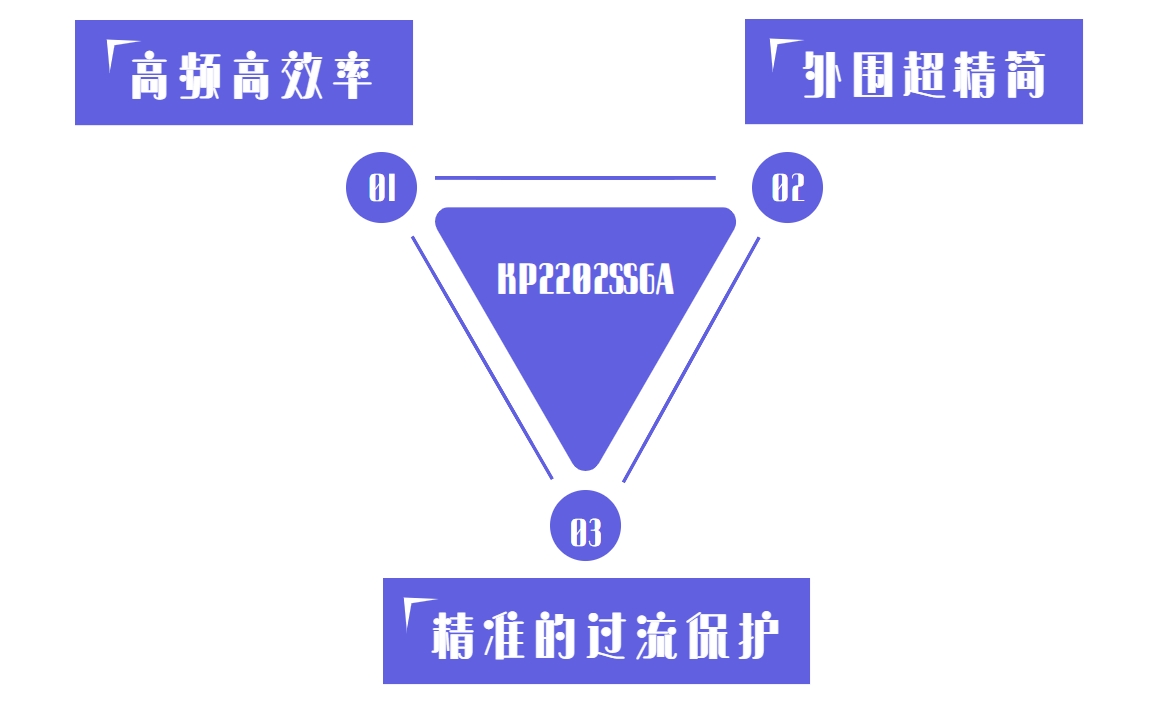

必易微KP2202SSGA采用 SSOP10 封装，体积十分小巧，让 PCB 布局更加精简。VDD电压最高112V，满足3.3V~20V等超宽范围输出应用场合。该芯片同时具有高频高效率、外围超精简、精准的过流保护三大优势。
● 必易微KP2202SSGA最高工作频率三档可调 (140kHz、300kHz、500kHz)，最高工作频率可达 500kHz；
● 芯片采用绿色节能模式、打嗝模式和谷底导通模式降低损耗，全面优化效率，待机功耗小于 30mW。

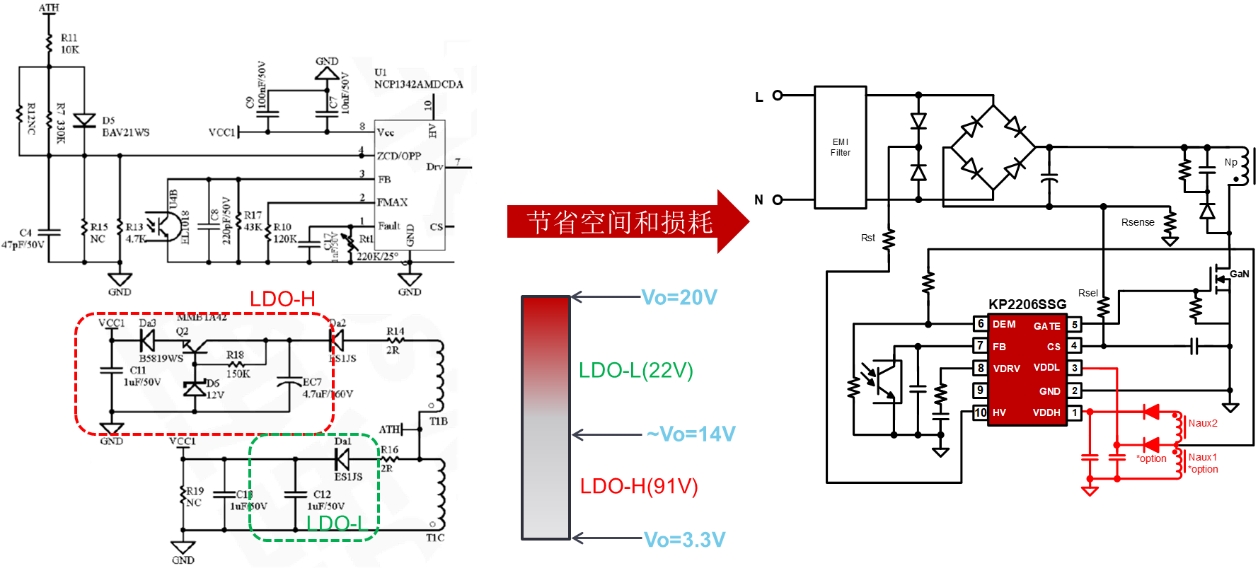

● 必易微KP2202SSGA集成高压 LDO，灵活单双绕组供电，外围超精简；
● 超宽的 VDD 供电电压：10-112V，非常适用于宽输出电压场合；
● 芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。
● 必易微KP2202SSGA过流点随输出高低压分档，轻松满足 LPS 要求和不同协议要求；

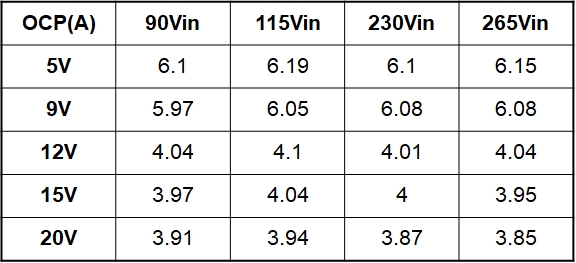

● 数字计算的过流保护，实现QR模式过流点精准控制，全输入范围内实现输出电流一致性调节，轻松满载LPS要求；
● 芯片采用了一种专利的“过载保护补偿技术”实现全电压输入范围内的过载一致。

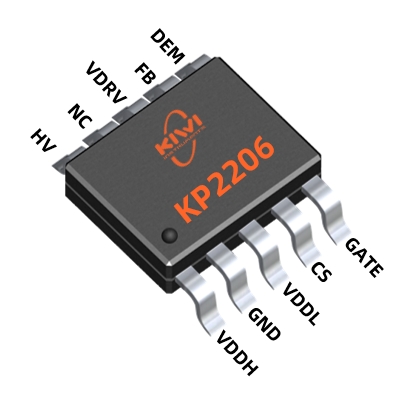

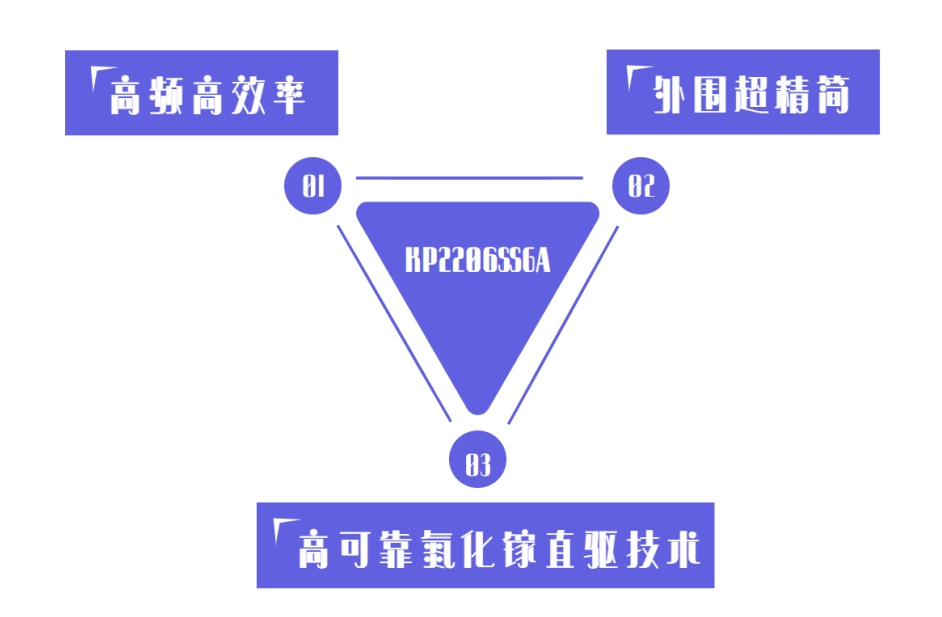

必易微KP2206SSGA采用 SSOP10 封装，体积十分小巧，让 PCB 布局更加精简。VDD电压最高112V，满足3.3V~20V等超宽范围输出应用场合。芯片设计上的优势和先进的技术使得 KP2206SSGA 拥有高可靠氮化镓直驱技术、高频高效率、外围超精简三大核心亮点。

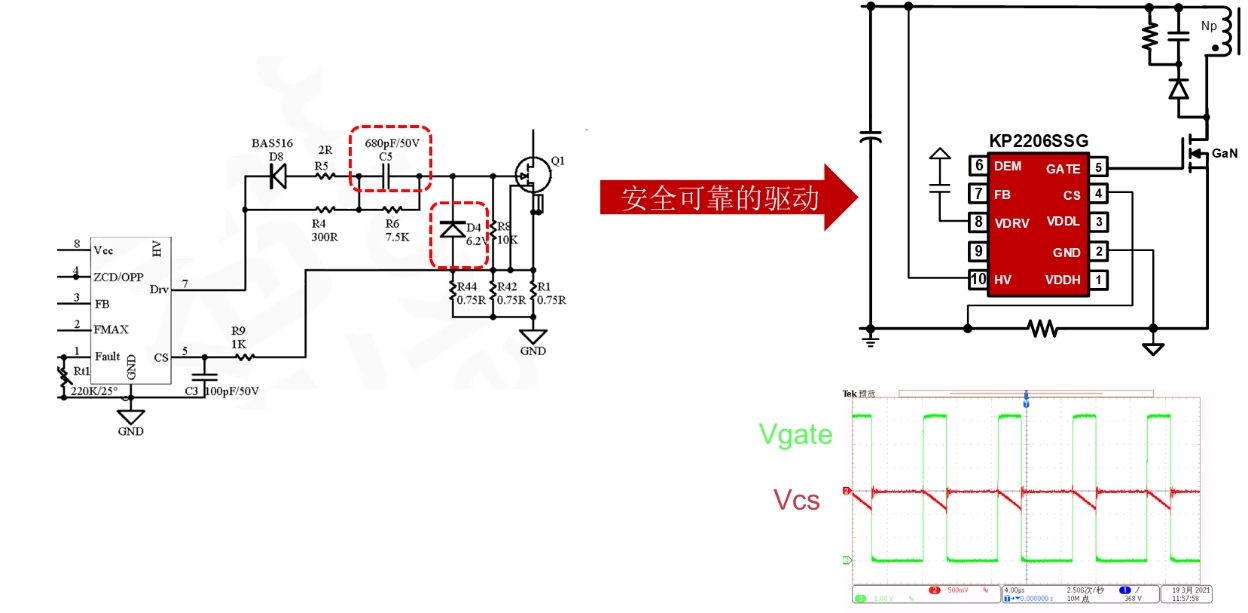

● KP2206SSGA 集成了高可靠性的氮化镓驱动及负压采样，开通时提供稳定的 6.2V 栅源极电压；
● 关断时 gate 和 source 没有采样电阻，避免了震荡尖峰的干扰，省去了外置驱动器或者分立驱动器件，外围电路设计更加精简可靠。
● 最高工作频率三档可调(140kHz, 300kHz, 500kHz)，最高工作频率可达500kHz；
● 芯片采用绿色节能模式、打嗝模式和谷底导通模式降低损耗，全面优化效率，待机功耗小于 30mW。
● 集成高压 LDO，灵活单双绕组供电，外围超精简；
● 超宽的 VDD供电电压：10-112V，非常适用于宽输出电压场合；
● 芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。
● 过流点随输出高低压分档，轻松满足 LPS 要求和不同协议要求；
● 和KP2202一样数字计算的过流保护，实现 QR 模式过流点精准控制；
● 芯片采用了一种专利的“过载保护补偿技术”实现全电压输入范围内的过载一致；
此外KP2202，KP2206系列还拥有输出纹波小，EMC好，无噪音的优势，解决行业痛点，轻松实现65W纹波低于120mV；

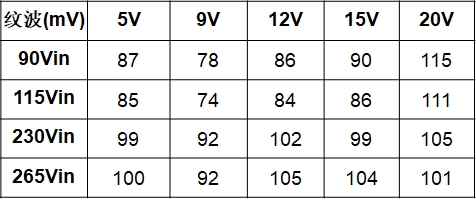

65W满载纹波：（通过环路可以进一步优化满载100mV要求）

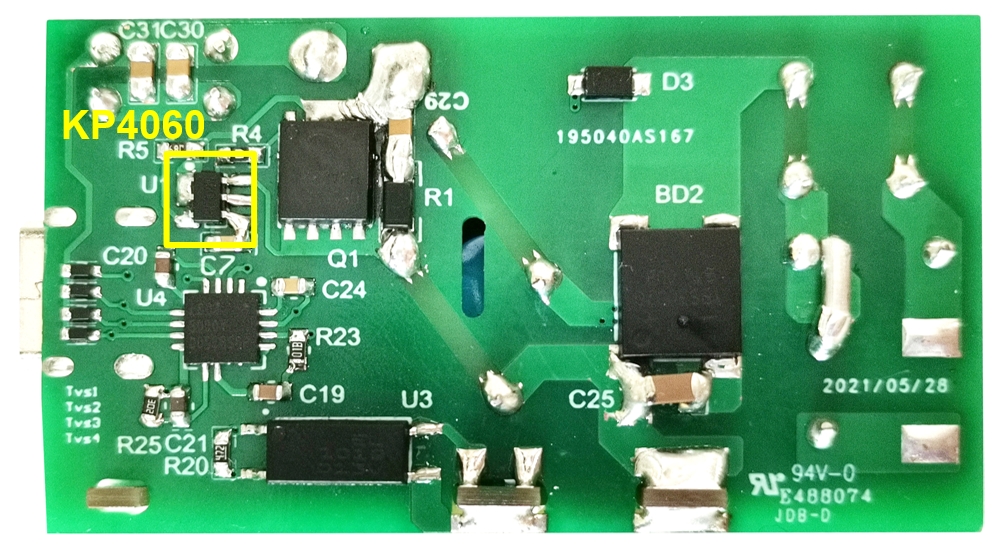

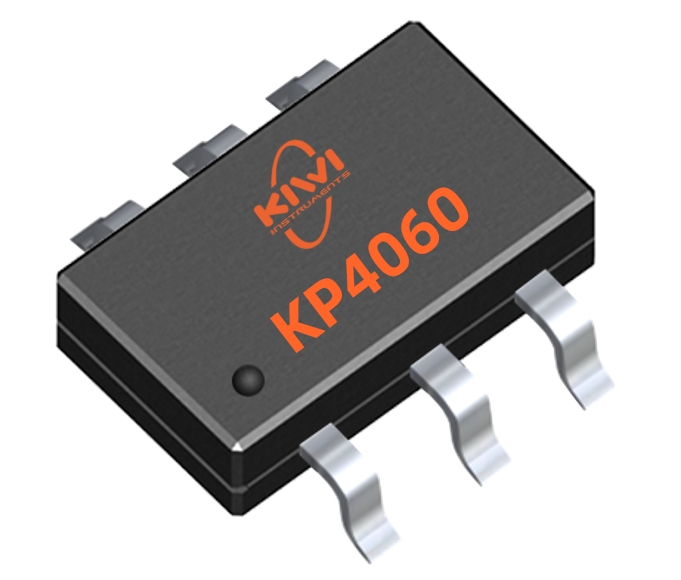

必易微KP4060LGA内置高频高效同步整流控制技术，采用 SOT23-6 封装，外形精巧，让电路布局更加紧凑。
必易微KP4060LGA是一款高性能的同步整流控制器，支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域，主要产品特点如下：
● 最高支持 600kHz 工作频率；
● 支持 QR、DCM、CCM、ACF 工作模式；
● 灵活的 High Side 和 Low Side 配置；
● 智能开通检测功能防止误开通；
● 智能过零检测功能；
● 集成 180V 高耐压检测电路和高压供电电路，无需 VDD 辅助绕组供电。
让我们来看看以上产品的强强联合又会碰撞出怎样的火花！

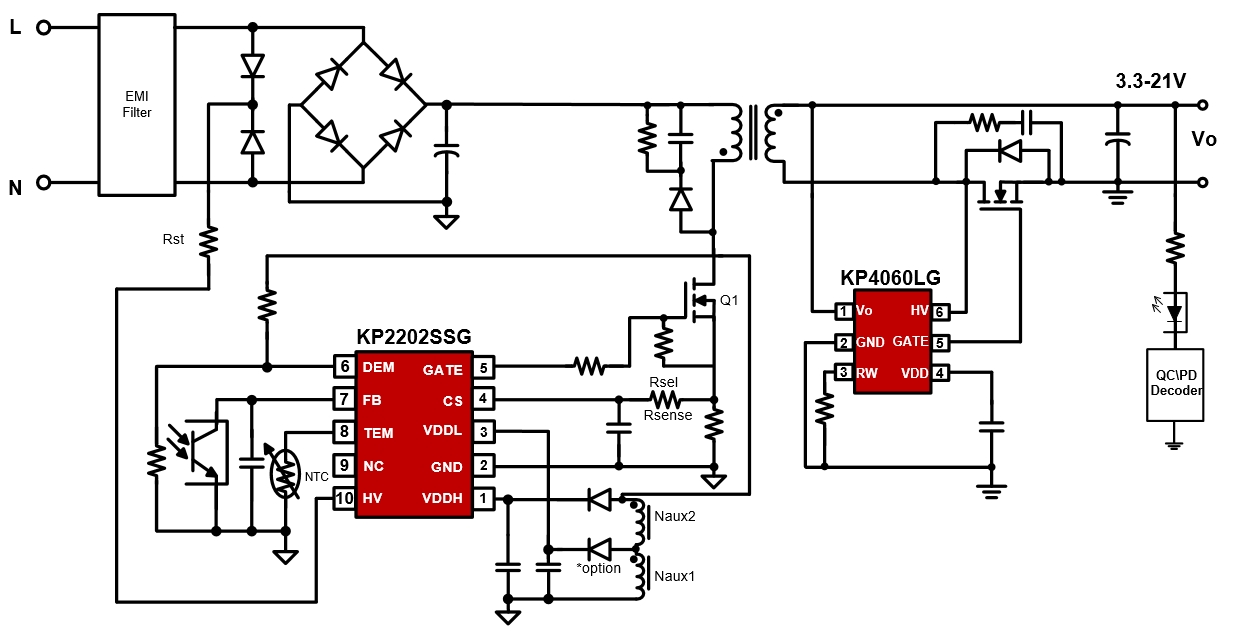

典型应用电路图
必易微推出的 KP2202SSGA + KP4060LGA 适用于 30W~65W 快充方案，以 65W 应用为例，输入支持90-265Vac/47-63Hz，输出支持5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A。
30mm*30mm*51.9mm

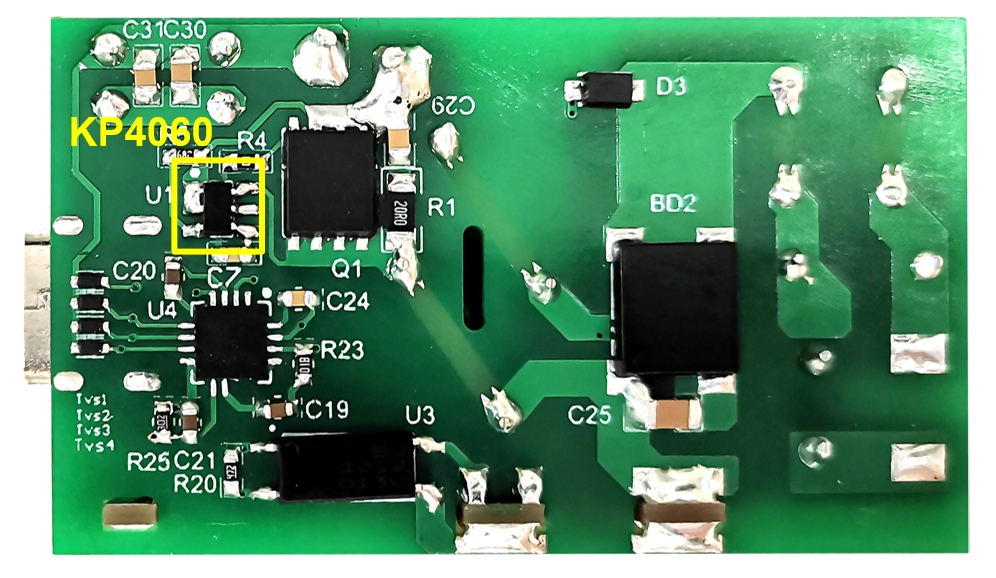

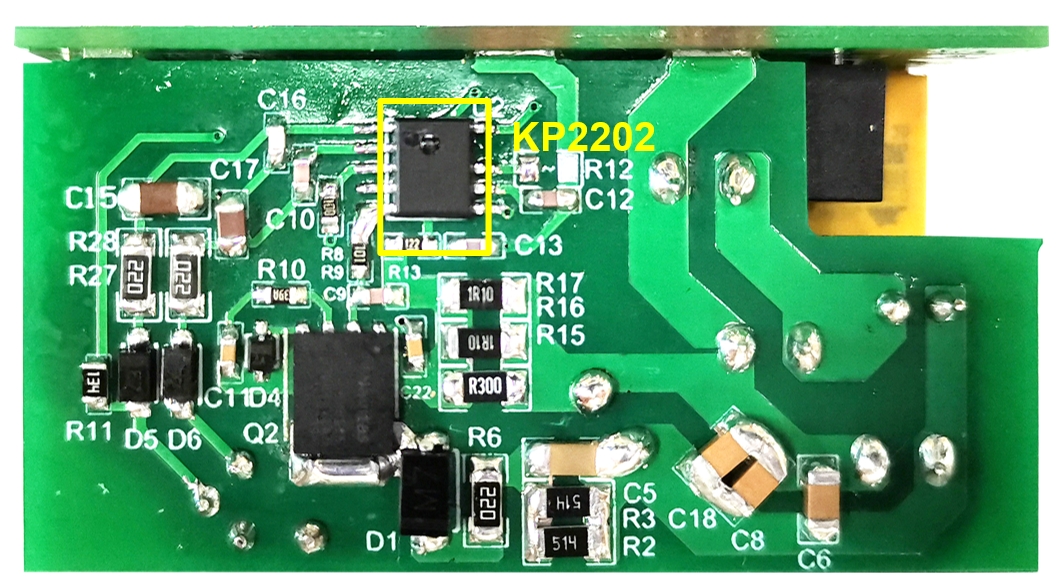

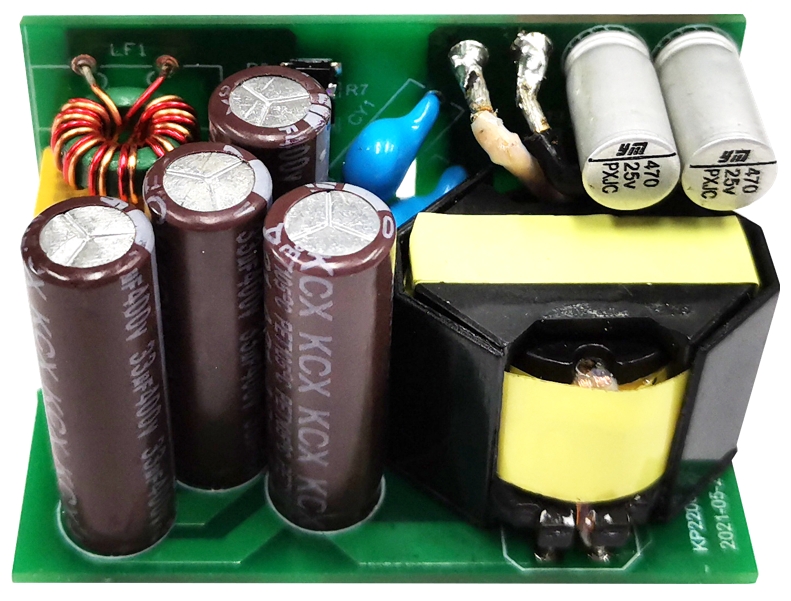

KP2202SSGA+KP4060LGA样机

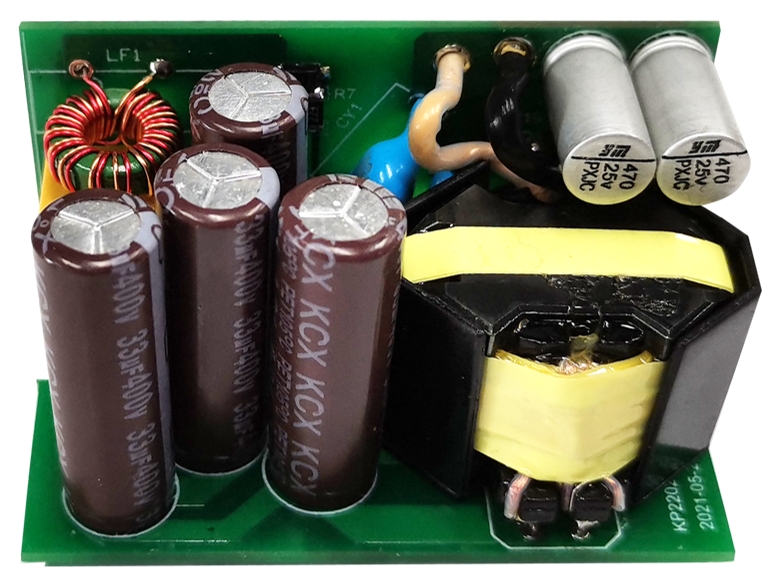

此款 65W 单 C 快充，搭配纳微半导体的氮化镓功率MOS，Demo尺寸为 30mm*30mm*51.9mm，功率密度达到了2W/cm³，效率达到93%以上@230Vac，搭配协议芯片，可支持 PD2.0、PD3.0、QC2.0、QC3.0、PPS 等快充协议；副边同步整流芯片使用 KP4060LGA，支持QR、DCM、CCM、ACF 工作模式，无需辅助绕组供电。
典型应用电路图

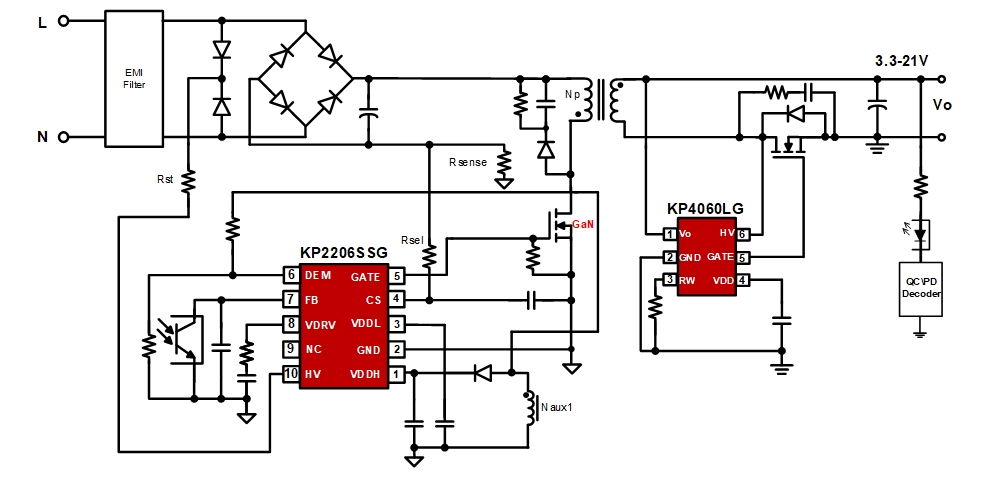

必易微推出的KP2206SSGA + KP4060LGA 适用于 30W~65W 快充方案，以 65W 应用为例，输入支持90-265Vac/47-63Hz；输出支持5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A。
30mm*30mm*51.9mm

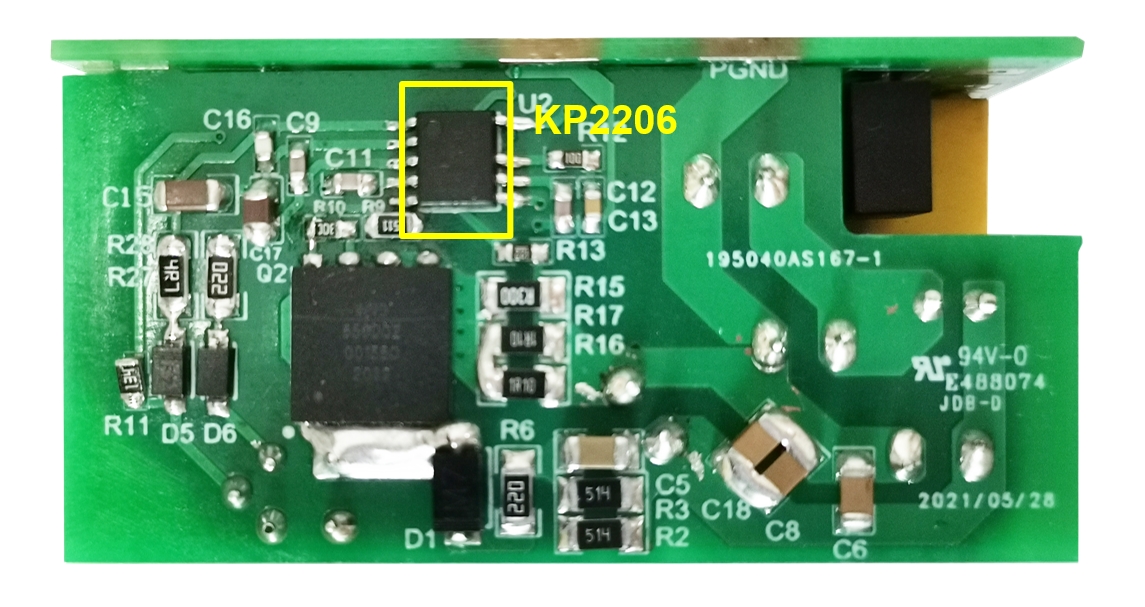

KP2206SSGA+KP4060LGA 样机
此款 65W 单 C 快充，搭配英诺赛科半导体的氮化镓功率MOS，Demo尺寸为30mm*30mm*51.9mm，功率密度达到了 2W/cm³，效率达到 93% 以上@230Vac，主控芯片集成了 GaN 驱动，精准的驱动电压控制，具有高可靠性的应用优势；副边同步整流芯片使用 KP4060LGA，支持 QR、DCM、CCM、ACF工作模式，无需辅助绕组供电，具有精简的 BOM 结构。
KP2202SSGA和KP2206SSGA 适用于 PD 快充和适配器等宽输出应用场合，三档可调的最高 500kHz 工作频率适用于 GaN 器件的应用，具有高频、高可靠性、低待机功耗的优异性能，为客户带来高效高功率密度的极致体验。
副边同步整流芯片 KP4060LGA 最高工作频率可达 600kHz，支持 DCM、QR、CCM 等不同的工作模式，搭配 KP2202SSGA或KP2206SSGA 使用，提供一站式的高频高可靠性的电源解决方案，助力客户的电源设计更加简洁、高效。
必易微秉持真诚勤勉，合作共赢的价值观，不断推进技术优化，产品进步。以专注凝聚技术、以匠心回馈信任，力争为客户带来更好的产品体验。
必易微参加了7月30日充电头网主办的2021全球第三代半导体快充产业峰会，展位号E09，欢迎莅临展位洽谈。
