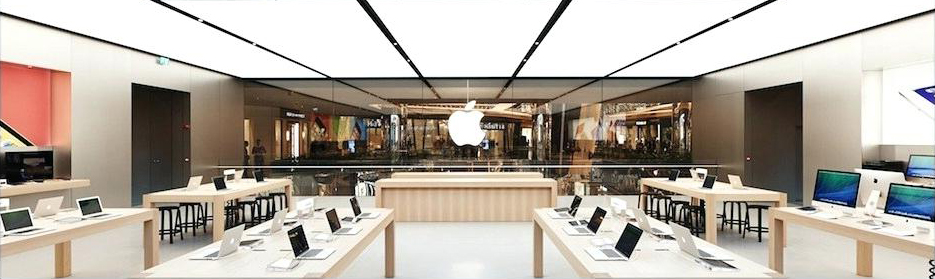

mophie是苹果长期合作伙伴，近期推出了一款双无线充电板新品mophie dual wireless charging pad。产品经过严格审核，上架苹果全球Apple Store直营店及苹果官网销售，供世界各地果粉消费者选购。
产品可同时充三台设备（双无线+单USB），两个无线充位置均支持苹果7.5W无线快充并兼容其他 Qi 标准的设备。为了了解产品用料如何，接下来要为大家带来的就是产品开箱拆解。
一、mophie dual wireless charging pad双无线充电板开箱
包装正面印有产品实物图。左侧为产品卖点：通用无线充电、7.5W无线快充、额外的USB-A接口。下方为产品名称：dual wireless charging pad。
通体采用纯白色包装。
侧边为产品兼容机型列表等信息。
背面为产品规格，上方图片展示产品适用于iPhone、AirPods等设备的无线充电。
侧边小字标签上印有产品品牌mophie（摩尔菲）等资料。
底部为认证信息等，产品通过了Qi、RoHS、FCC、RCM、CE等各类认证。
无线充电板放在黑色的内盒里。
产品及其配件整齐分层摆放布置。
包装内容：双无线充电板、电源适配器、说明书、合格证。
电源适配器为黑色长方体外形，正面印有mophie的Logo。
适配器是线材一体式的设计，插脚不可折叠。产品名：mophie电源适配器；型号：ADS-40FSI-19 19030EPCN；输入：100-240V，50/60Hz，Max（最大）1.0A；输出：19V1.58A；制造商：深圳欧陆通电子股份有限公司。
采用的是圆形DC接口。
产品呈赛道造型，左右堆成分布有一条横杠，用于指示无线充电位置。时尚光滑的镜面外观设计，四周防滑橡胶涂层，有效防止手机发生滑动。
侧边有两颗LED指示灯，分别指示左右两个无线充区域的工作状态。
另一侧中间位置为DC输入接口以及USB-A输出接口。
两端视角上，产品呈倒梯形造型。
背面贴有一大块防滑胶垫。下方印有产品规格参数。
型号：DUAL-WRLS-BASE-A
输入：19V1.58A
输出（无线充）：8W x 2
输出（USB-A）：5V1A
厚度约为一元硬币直径的1/2。
接口特写。
重量153.6g。
使用无线充电老化测试治具对左侧无线充区域进行测试，显示“PPP”，即支持普通5W、苹果7.5W和三星10W。
右边无线充区域结果完全一致。
产品可为苹果无线充全家桶设备同时进行无线充电：iPhone、AirPods、Apple Watch。其中，Apple Watch是通过后侧USB-A接原装充电线进行充电。
当然，也可同时为三星手机和Galaxy Buds真无线耳机同时进行无线充电，三星屏幕显示“正在无线加速充电”，表明产品也支持三星无线快充。
二、mophie dual wireless charging pad双无线充电板拆解
顶部面板使用双面胶贴在外壳上。
拧下螺丝，取下顶部盖板，内部是两个独立的无线充电单元。
无线充电线圈和电路板自成一个独立单元，线圈中间是热敏电阻，检测充电时的温升。
和1元硬币对比大小。
线圈中间热敏电阻特写，双面胶固定。
另外一侧的无线充电部分，两个单元完全一致。
输入小板，用来分配电力。
无线充和小板一览。
无线充电部分很简洁，定频调压降压电路，主控IC和驱动管。
无线充电路板模块特写，上方是指示灯用于指示状态。
两块PCBA完全一致，我们就以其中一块上面的芯片元器件为例进行介绍：
易冲半导体EC8014A是一款高效，符合Qi标准的高集成SoC无线充电发送器IC，功率高达15W，搭载定频调压电源模式。SoC片上系统集成了功率控制器、微控制器、稳压器、异物检测（FOD）、全桥驱动器以及片上电压和电流解调。EC8014A集成了一个全桥驱动器。提供过流和过温的内部保护功能。
详细资料。
40MHz时钟晶振。
两颗无线充电MOS管，中间是电流检测电阻。
威兆 VS3622DP2 双NMOS管，用于无线充电线圈驱动。逻辑电压驱动，更好适配无线充电主控。内置双MOS，两颗即可组成完整全桥。
详细资料。
谐振电容，5颗并联。
3R3降压电感，用于支持定频调压。
丝印AWCK，MPS MP229同步整流降压IC，调节输出电压进行苹果定频调压充电。
详细资料。
小板上是3颗芯片和降压电感。
上面有一个USB-A输出母座和DC输入接口。
小板背面没有任何元器件。
3R3降压电感，将输入电压降压输出。
MPS MP2315 同步整流降压转换器，输出5V为USB-A口供电。
详细资料。
威兆半导体 VS3640DS 双NMOS管，用于控制两侧无线充电部分供电。
详细资料。
3PEAK TP2432双运放，用于保护检测功能。
详细资料。
拆解全家福。
三、充电头网拆解总结
mophie 双无线充电板外观设计简洁，内置独立的双路无线充电，可同时为两部手机或者支持Qi无线充电的配件充电，USB输出则可为私有无线充电协议的Apple Watch充电，间接达到AirPower那种给苹果全家桶同时充电的效果。其采用易冲高集成SOC无线充电方案，集成度高，BOM成本低，便于快速开发和生产；定频调压架构则使得稳定性和效率均有保障。
了解易冲EC8014A更多信息，请点击这里
